Masquage de certaines zones en vue en direct, rendant l’acquisition de données impossible

Symptôme

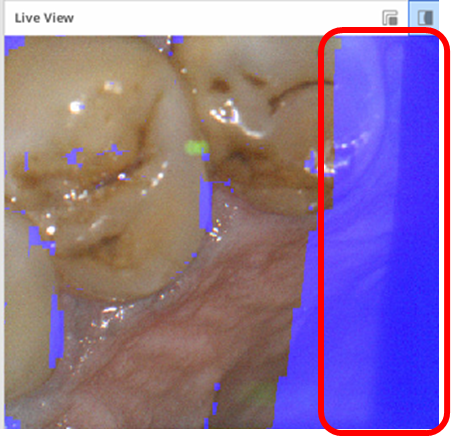

En vue en direct, une zone spécifique est continuellement masquée (filtrée) sous une forme linéaire, et les données de numérisation ne peuvent pas être obtenues dans cette zone.

Lorsque l’option de masquage (filtrage) est désactivée, une ombre en forme de ligne droite est visible dans la zone affectée.

Points à vérifier

1. Zone de la caméra hors de portée (Région d’intérêt, ROI hors de portée)

Ce problème peut survenir si le scanner dépasse le champ de vision de la caméra.

2. Déformation de la pointe de numérisation

La déformation de la pointe de numérisation peut entraîner la capture du bord de la pointe par la caméra, ce qui provoque la formation d’ombres.

Testez avec différentes pointes de numérisation pour vérifier si le problème persiste.

3. Environnement de test diagnostique recommandé :

Plutôt qu’un scan intra-oral, utilisez un modèle en pierre dentaire pour effectuer un test avec l’option de filtrage intelligent réglée sur « Pas de filtrage ». Cela aidera à diagnostiquer le problème plus facilement.

Dépannage

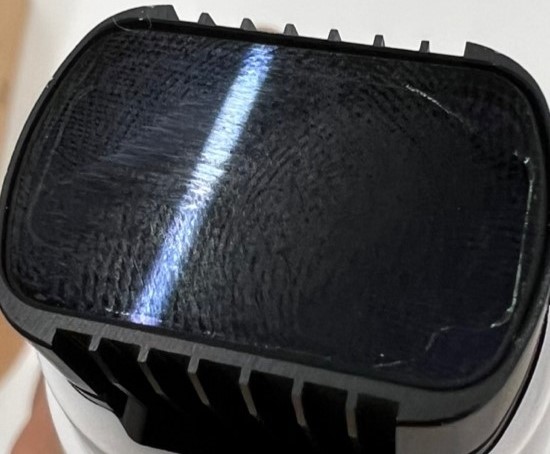

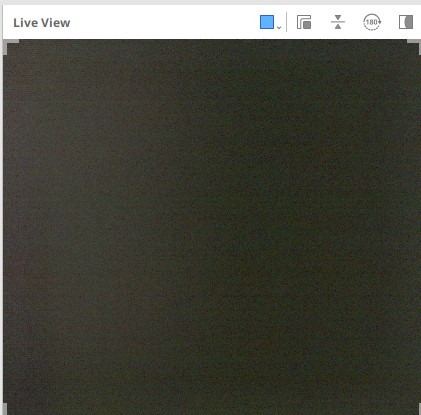

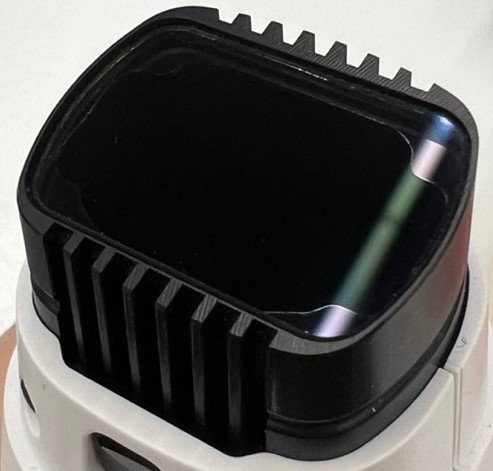

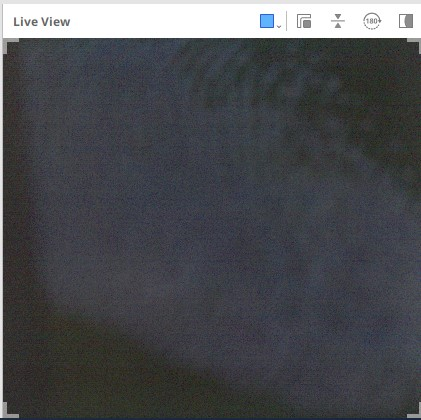

1. Vérifiez l’état de la pointe de numérisation et de la fenêtre optique

Si possible, effectuez le test avec une nouvelle pointe de numérisation. Nettoyez à la fois la pointe de numérisation et la fenêtre optique avant de réaliser le test diagnostique.

2. Test diagnostique

Lors de la numérisation d’un modèle dentaire, vérifiez si une zone est continuellement masquée (filtrée). Lorsque la fonction de masquage est désactivée (Masquer le masquage), vérifiez la présence d’une ombre en ligne droite dans cette zone.

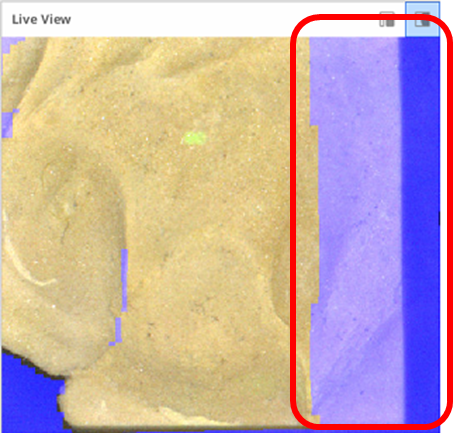

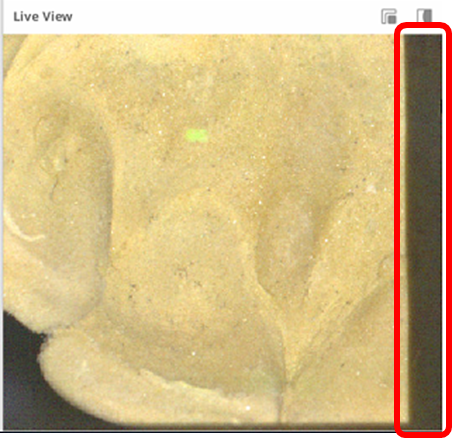

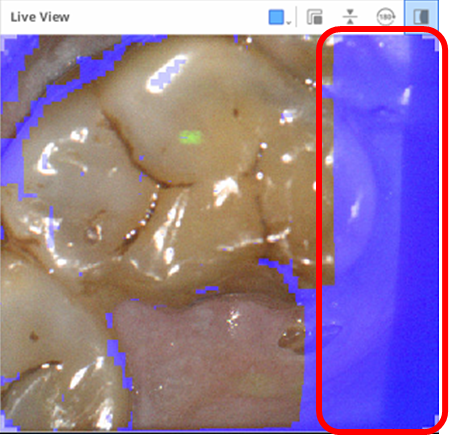

Vue en direct avec Masquage caché	Vue en direct avec Masquage affiché

3. Vérifiez la zone ROI avec la caméra HD

Utilisez la caméra HD pour confirmer la zone ROI.

1) Préparez une feuille de papier avec du texte écrit dessus.

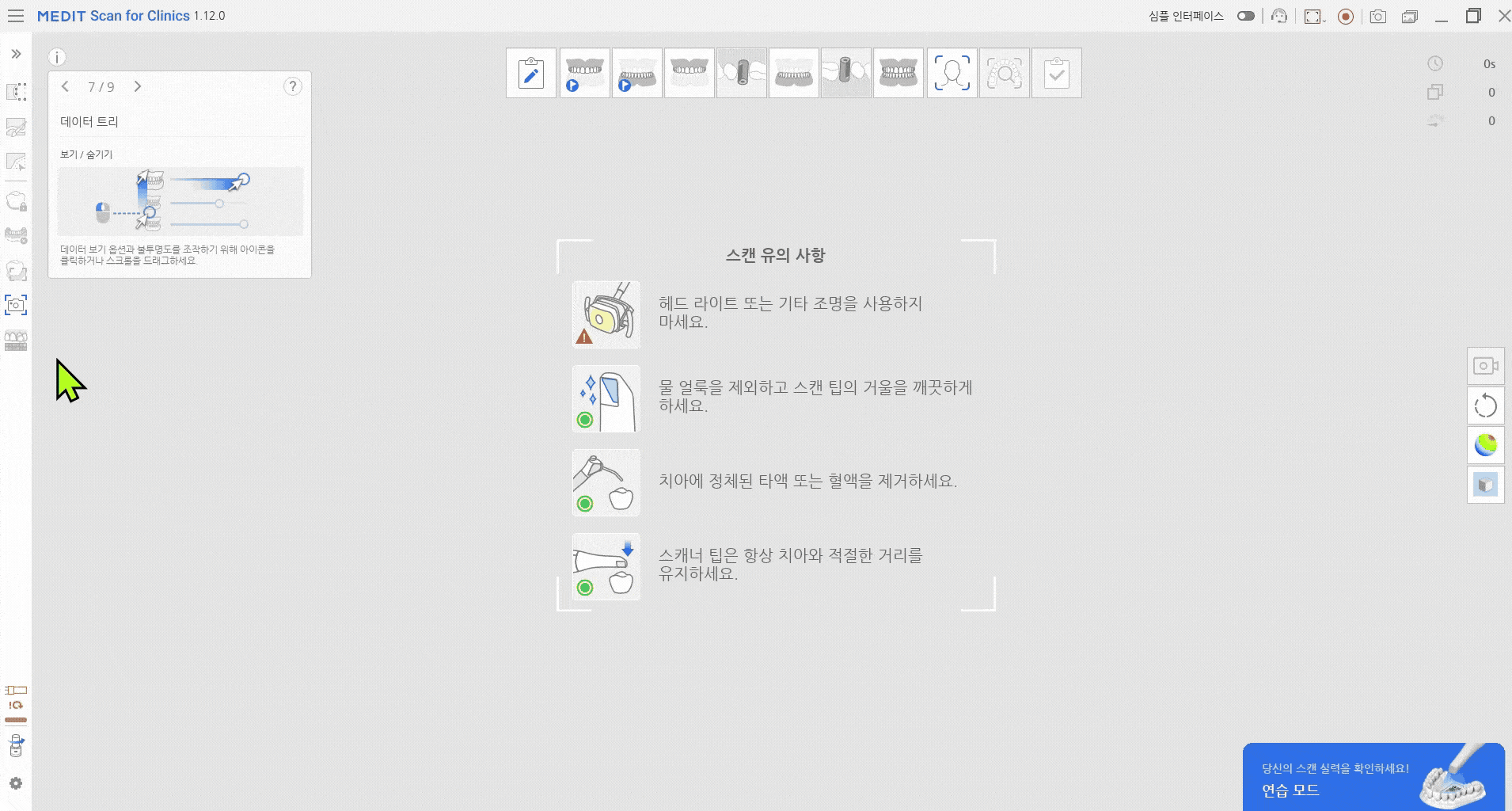

2) Lancez Medit Scan for Clinics et activez la fonction caméra HD.

3) Positionnez la pointe du scanner de manière à ce que le texte sur la feuille soit clairement visible, indiquant une « mise au point parfaite ».

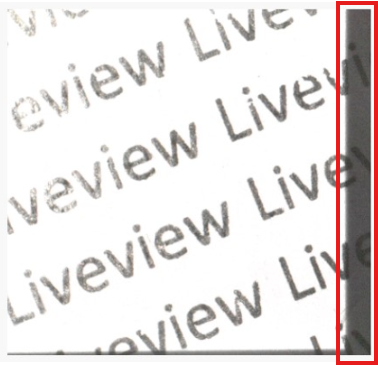

4) Dans cet état de mise au point, vérifiez si une ombre apparaît dans un coin.
