Maskierung bestimmter Bereiche in der Live-Ansicht, wodurch eine Datenerfassung unmöglich wird

Symptom

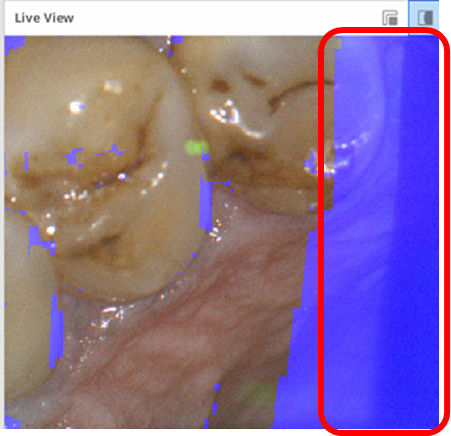

In der Live-Ansicht ist ein bestimmter Bereich kontinuierlich maskiert (gefiltert) in Form einer geraden Linie, und es können keine Scandaten in diesem Bereich erfasst werden.

Wenn die Maskierungs- (Filter-)Option deaktiviert ist, ist im betroffenen Bereich ein Schatten in Form einer geraden Linie sichtbar.

Zu überprüfende Punkte

1. Kamera-Bereich außerhalb des Sichtfelds (Region of Interest, ROI außerhalb des Bereichs)

Dieses Problem kann auftreten, wenn der Scanner das Sichtfeld der Kamera überschreitet.

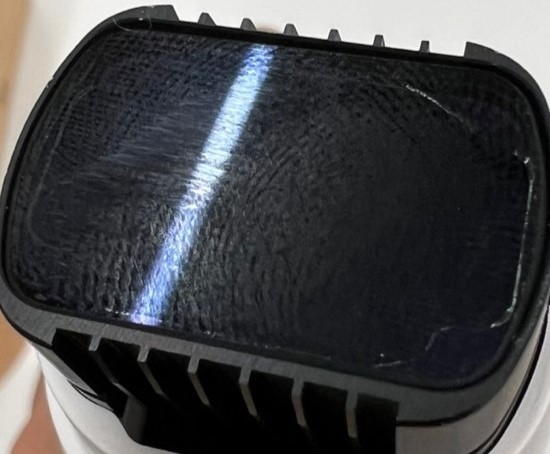

2. Verformung der Scanspitze

Eine Verformung der Scanspitze kann dazu führen, dass der Rand der Spitze von der Kamera erfasst wird, was zur Bildung von Schatten führt.

Testen Sie mit verschiedenen Scanspitzen, um zu überprüfen, ob das Problem weiterhin besteht.

3. Empfohlene Testumgebung für die Diagnose:

Anstelle eines intraoralen Scans verwenden Sie ein Zahnsteinmodell, um einen Test mit der Einstellung „Keine Filterung“ bei der intelligenten Filterung durchzuführen. Dies erleichtert die Diagnose des Problems.

Fehlerbehebung

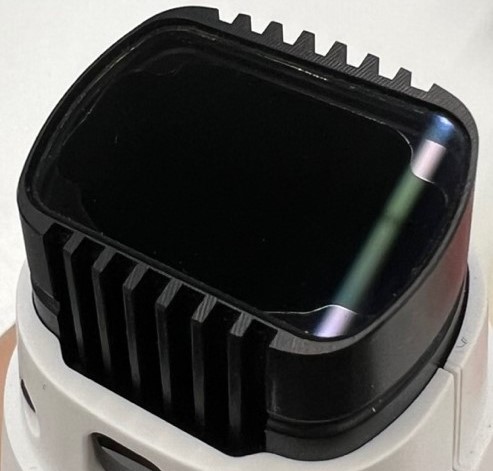

1. Überprüfung von Scanspitze und optischem Fenster

Führen Sie, wenn möglich, den Test mit einer neuen Scanspitze durch. Reinigen Sie sowohl die Scanspitze als auch das optische Fenster, bevor Sie den Diagnosetest durchführen.

2. Diagnosetest

Überprüfen Sie während des Scannens eines Zahnmodells, ob ein Bereich kontinuierlich maskiert (gefiltert) ist. Wenn die Maskierungsfunktion deaktiviert ist (Maskierung ausblenden), prüfen Sie, ob in diesem Bereich ein geradliniger Schatten sichtbar ist.

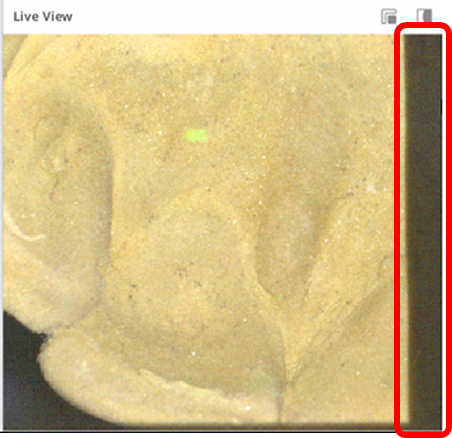

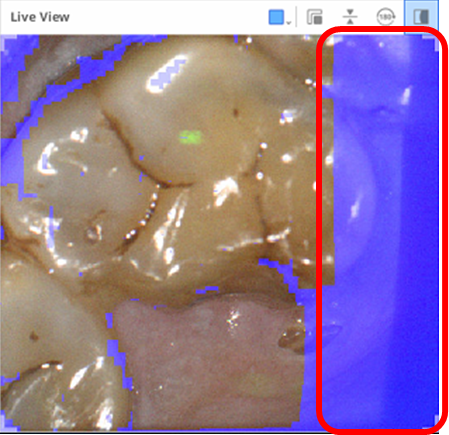

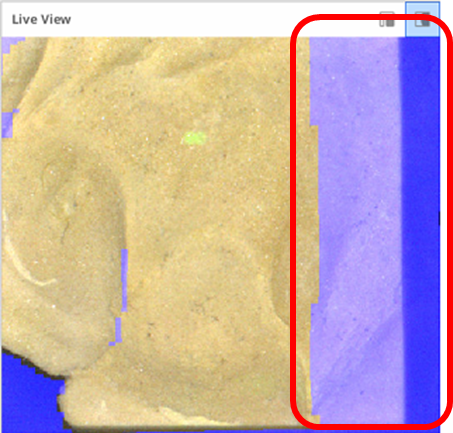

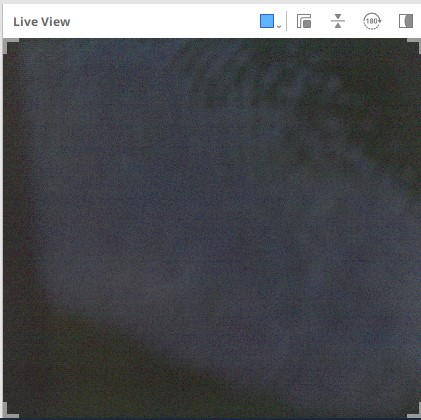

Live-Ansicht mit ausgeblendeter Maskierung	Live-Ansicht mit angezeigter Maskierung

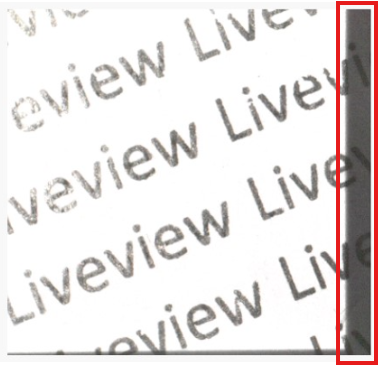

3. Überprüfung des ROI-Bereichs mit der HD-Kamera

Verwenden Sie die HD-Kamera, um den ROI-Bereich zu bestätigen.

1) Bereiten Sie ein Blatt Papier mit darauf geschriebenem Text vor.

2) Starten Sie Medit Scan for Clinics und aktivieren Sie die HD-Kamera-Funktion.

3) Positionieren Sie die Scanspitze so, dass der Text auf dem Blatt klar sichtbar ist und „perfekter Fokus“ erreicht wird.

4) Überprüfen Sie in diesem fokussierten Zustand, ob an einer Ecke ein Schatten erscheint.
