📖 [Splints] Interfaccia utente

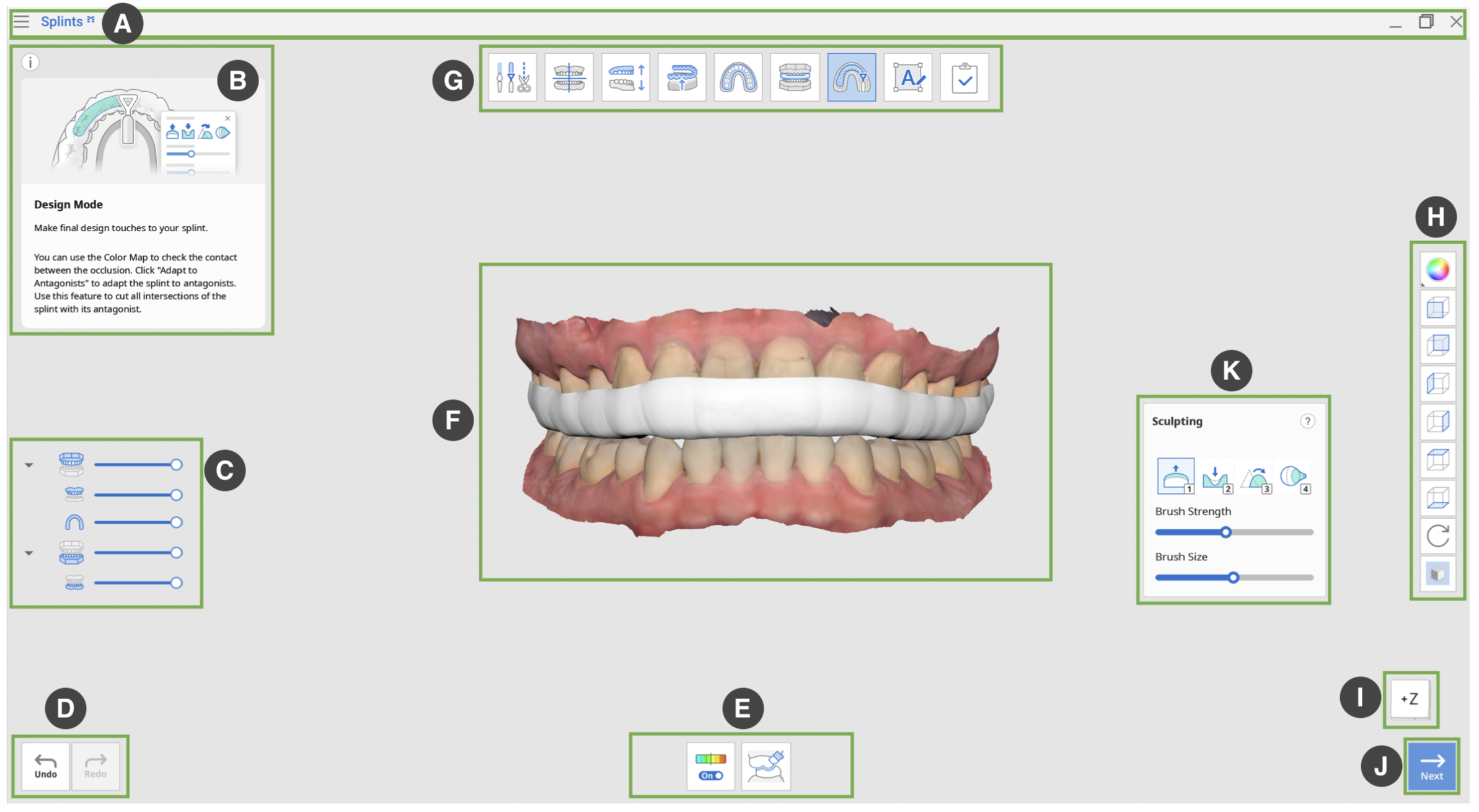

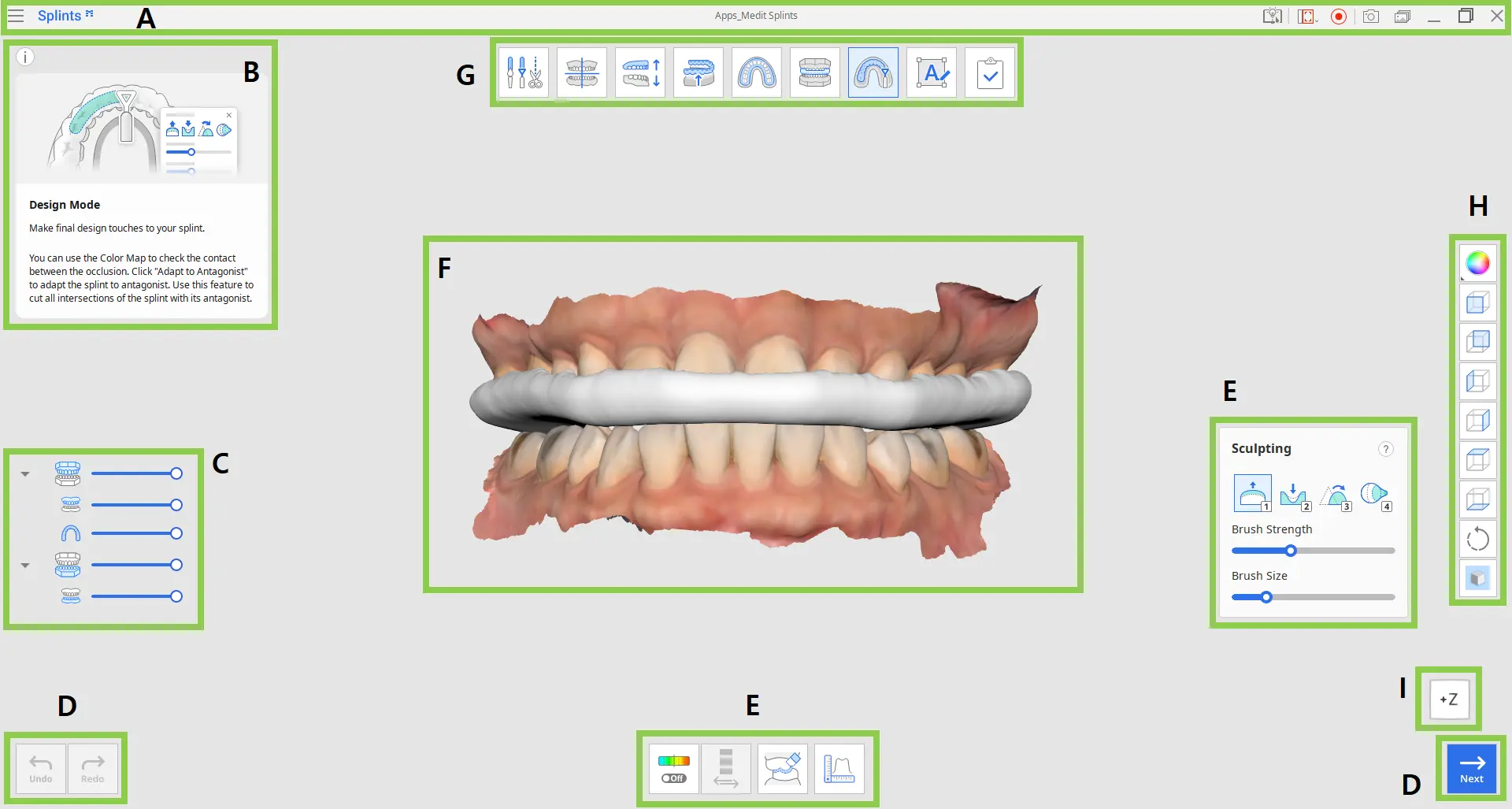

Componenti dell'interfaccia utente di Medit Splints

A. Barra del titolo

Le seguenti scelte possono essere trovate nella barra del titolo.

• Menu: il menu visualizza informazioni sull'applicazione e dispone di strumenti per il controllo delle opzioni di visualizzazione dei dati.
• Centro assistenza: include vari dettagli sull'utilizzo di Medit Splint.
• Seleziona area di registrazione video: specifica l'area da registrare per l'acquisizione video.
• Avvia registrazione video: avvia la registrazione video.
• Screenshot: fai uno screenshot dello schermo del computer.
• Gestione immagini cattura schermo: prendi il controllo degli screenshot.
• Riduci a icona: riduce le dimensioni del programma.
• Ingrandisci o ripristina: ingrandisce o ripristina la finestra dell'applicazione.
• Esci: chiude il programma.

B. Messaggio guida

C. Albero dei dati

• L'albero dei dati viene visualizzato sul lato sinistro della finestra e mostra l'elenco dei dati che stai utilizzando in gruppi.
• Puoi controllare facilmente i dati nascondendo, mostrando o modificando la trasparenza uno per uno o come gruppo.

D. Annulla/Ripeti

• : Annulla l'azione precedente.
• : Ripristina l'azione precedente.

E. Cassetta degli attrezzi

F. Visualizzazione dati 3D

G. Modi

: Le modalità consistono in una serie di passaggi e ciascuna modalità rappresenta la fase corrente della creazione della stecca.

: È possibile saltare la "Modalità di regolazione occlusale" se l'occlusione è stata scansionata in uno stato aperto o se è presente una sola arcata dentale.

: Dopo aver completato la fase "Modalità progettazione", puoi passare alla fase "Completa" e salvare i risultati su Medit Link.

Modalità panoramica: Modalità panoramica: Visualizza ed esamina i dati.

Modalità di modifica: utilizzare le varie funzioni per modificare e tagliare i dati.

Modalità di allineamento: allinea i dati al piano occlusale.

Modalità di regolazione occlusale: regola la relazione occlusale.

Modalità di creazione della superficie interna: crea la superficie interna della stecca.

Modalità di designazione contorno: definisce l'area della stecca.

Modalità di creazione della superficie esterna: crea la superficie esterna della stecca.

Modalità di progettazione: progettare la stecca utilizzando gli strumenti forniti.

Modalità etichettatura: incidere o imprimere il testo sulla stecca.

Completa: completa la stecca e salva i risultati su Medit Link.



H. Barra degli strumenti laterale

: La barra degli strumenti laterale fornisce gli strumenti per modificare la visualizzazione dei dati e le opzioni di visualizzazione.

Testurizzato: vedere i dati con le informazioni sul colore.

Strutturato con bordi: visualizza i dati a colori utilizzando le linee dei bordi.

Monocromatico: visualizza i dati in un solo colore.

Monocromatico con bordi: visualizza i dati in un unico colore utilizzando i bordi.

Wireframe: visualizza i dati solo come linee di spigolo.

+Vista asse Z: guarda la vista frontale.

-Vista asse Z: guarda la vista posteriore.

-Vista dell'asse X: guarda la vista a sinistra.

+ Vista dell'asse X: guarda la vista giusta.

+ Vista asse Y: guarda la vista dall'alto.

-Vista dell'asse Y: guarda la vista dal basso.

Ruota: ruota i dati in qualsiasi direzione.

Impostazioni griglia: Configura la visualizzazione della griglia. Controlla la posizione della griglia rispetto al modello e se è visibile o nascosta (overlay on/off).



I. Visualizza Cubo

• L'orientamento della vista 3D viene mostrato nel cubo della vista e viene aggiornato man mano che la vista viene ruotata in tempo reale.
• Facendo clic su una specifica superficie del cubo, puoi regolare la vista in modo che sia rivolta in una direzione particolare.

J. Avanti

• : applica le modifiche e passa alla modalità successiva.

K. Strumenti per scolpire (abilitati in modalità Progettazione)
