📖 [Splints] Пользовательский интерфейс

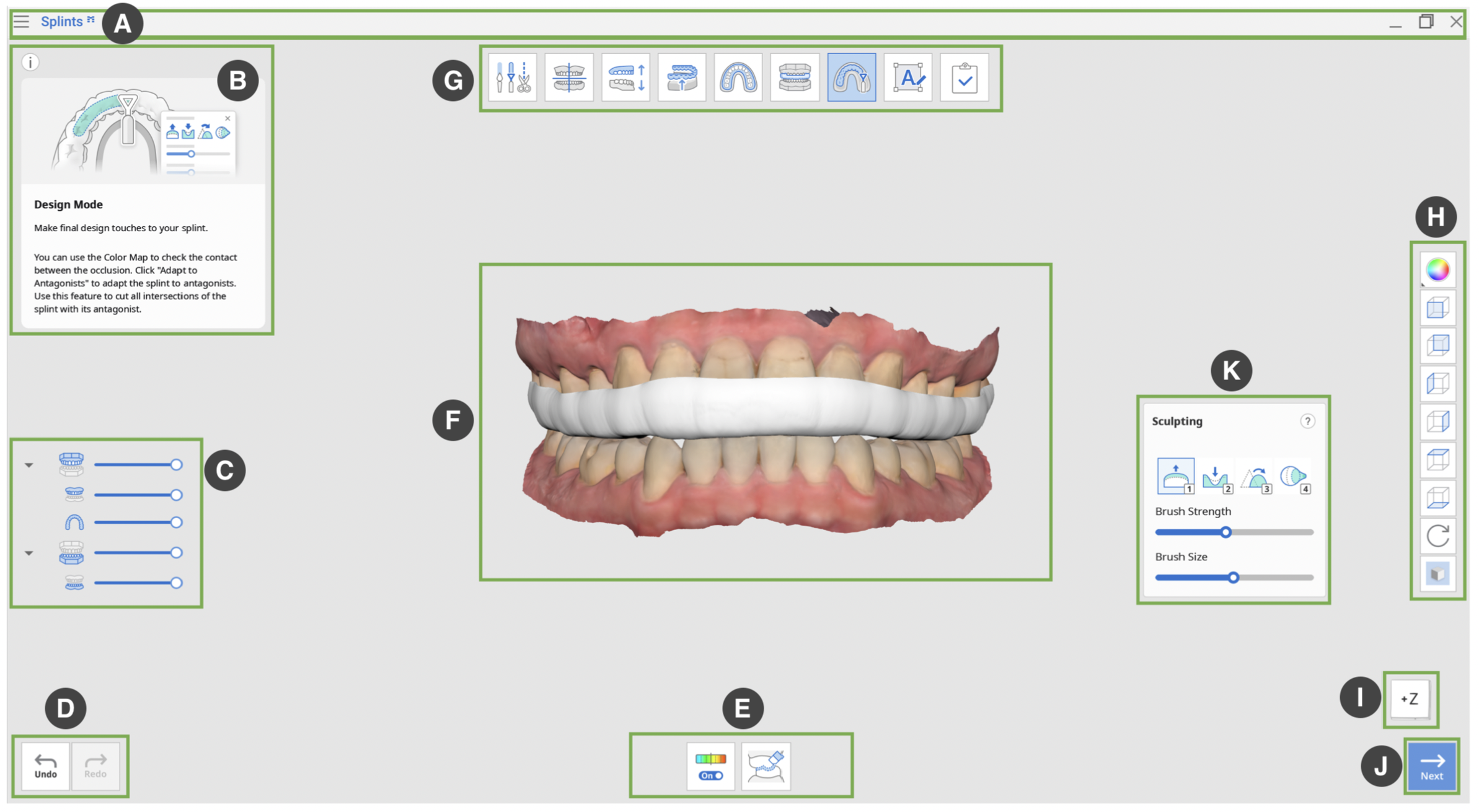

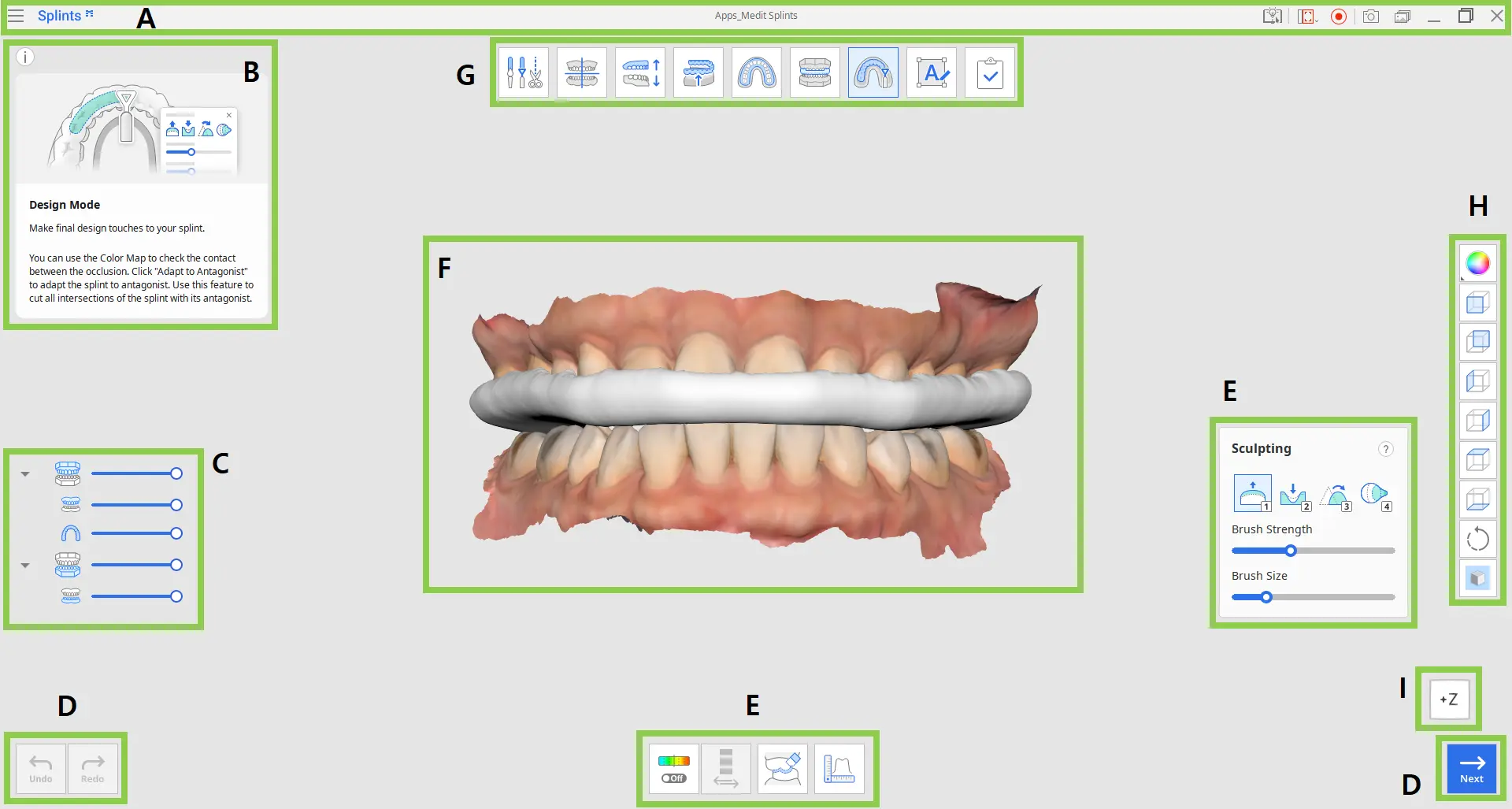

Компоненты пользовательского интерфейса Medit Splints

А. Строка заголовка

В строке заголовка можно найти следующие варианты.

• Меню: Меню отображает информацию о приложении и содержит инструменты для управления параметрами отображения данных.
• Справочный центр: содержит различные сведения об использовании шин Medit.
• Выберите область видеозаписи: указывает область, которая будет записываться для захвата видео.
• Начать видеозапись: запустить видеозапись.
• Скриншот: сделайте скриншот экрана компьютера.
• Диспетчер изображений захвата экрана: управляйте снимками экрана.
• Свернуть: уменьшить размер программы.
• Развернуть или восстановить: развернуть или восстановить окно приложения.
• Выход: закрыть программу.

B. Справочное сообщение

C. Дерево данных

• Дерево данных появляется в левой части окна и показывает список данных, которые вы используете в группах.
• Вы можете легко управлять данными, скрывая, показывая или изменяя их прозрачность по одному или в группе.

D. Отменить/Повторить

• : отменить предыдущее действие.
• : повторить предыдущее действие.

Е. Набор инструментов

F. 3D-просмотр данных

G. Режимы

: режимы состоят из серии шагов, и каждый режим представляет текущий этап создания шины.

: Вы можете пропустить «Режим окклюзионной коррекции», если окклюзия сканировалась в открытом состоянии или если существует только одна зубная дуга.

: после завершения этапа «Режим дизайна» вы можете перейти к этапу «Завершить» и сохранить свои результаты в Medit Link.

Обзорный режим: Обзорный режим: просмотр и изучение данных.

Режим редактирования: используйте различные функции для редактирования и обрезки данных.

Режим выравнивания: совместите данные с окклюзионной плоскостью.

Окклюзионный режим регулировки: отрегулируйте окклюзионное соотношение.

Режим создания внутренней поверхности: Создайте внутреннюю поверхность шины.

Режим обозначения контура: определите область шины.

Режим создания внешней поверхности: создайте внешнюю поверхность шины.

Режим проектирования: спроектируйте шину с помощью предоставленных инструментов.

Режим маркировки: гравировка или тиснение текста на шине.

Завершение: завершите наложение шины и сохраните результаты в Medit Link.



H. Боковая панель инструментов

: Боковая панель инструментов предоставляет инструменты для изменения параметров отображения и просмотра данных.

Текстурированный: см. данные с информацией о цвете.

Текстурированные с кромками: просмотр данных в цветах с использованием краевых линий.

Монохромный: просмотр данных только в одном цвете.

Монохромный с краями: просмотр данных в одном цвете с использованием линий края.

Каркас: данные отображаются только в виде краевых линий.

+Z Axis View: см. вид спереди.

-Z Axis View: см. вид сзади.

-X Axis View: см. левый вид.

+X Axis View: Смотрите правый вид.

+Y Axis View: см. вид сверху.

-Y Axis View: см. вид снизу.

Поворот: Поворот данных в любом направлении.

Настройки сетки: настройка отображения сетки. Он контролирует положение сетки по отношению к модели и то, будет ли она видимой или скрытой (наложение вкл./выкл.).



I. Просмотр куба

• Ориентация 3D-вида отображается в видовом кубе и обновляется по мере поворота вида в реальном времени.
• Нажав на определенную поверхность куба, вы можете отрегулировать вид в определенном направлении.

J. Далее

• : применить изменения и перейти к следующему режиму.

K. Инструменты скульптинга (включены в режиме дизайна)
