Visão geral dos componentes do i700 wireless

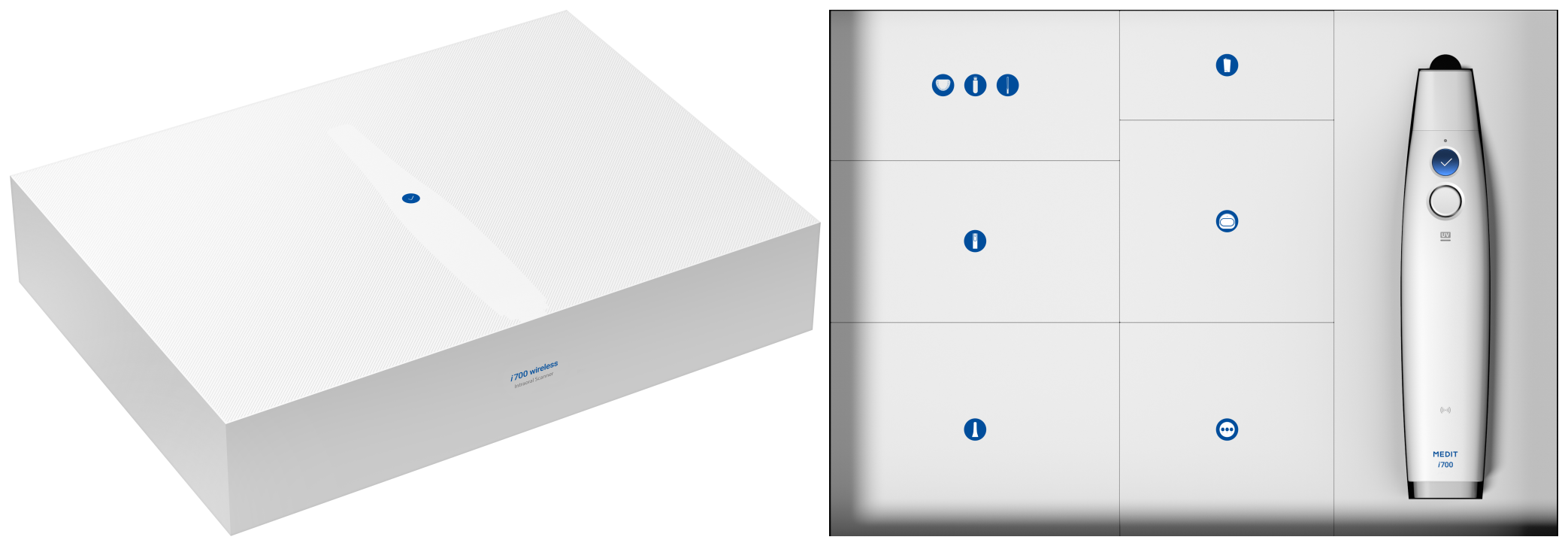

- O pacote principal

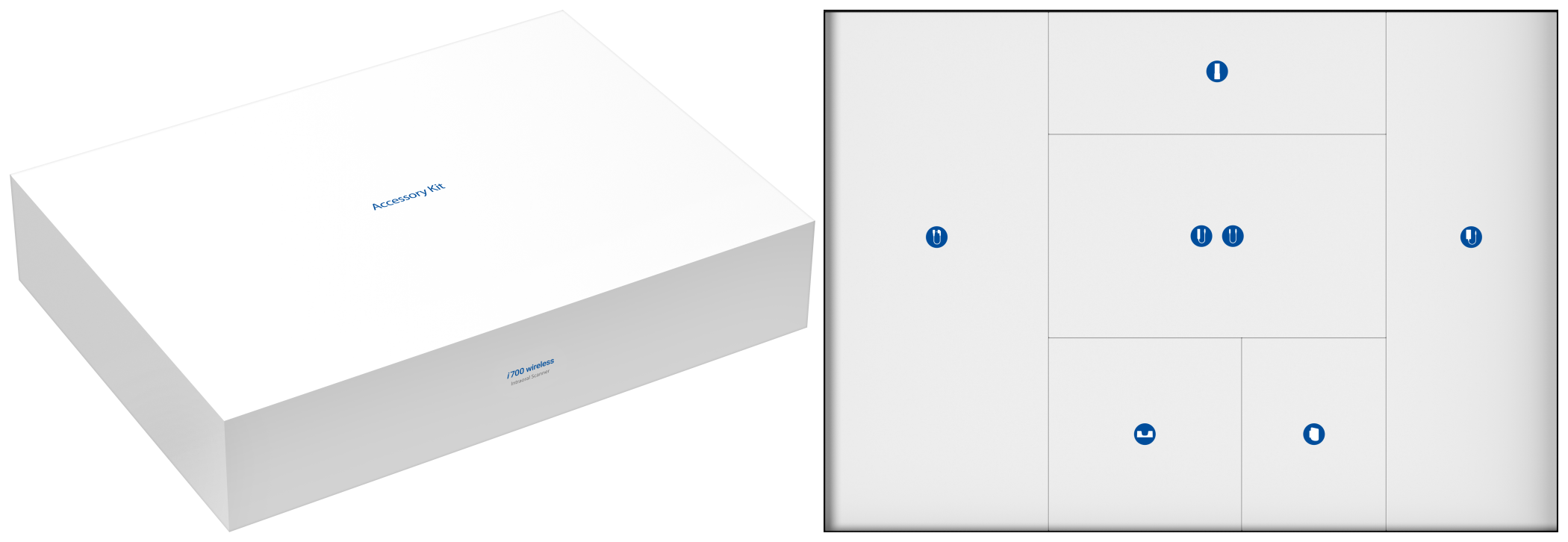

- Pacote de acessórios
| Aparência | Item | Qtd |
| Peça de mão do i700 wireless | 1 | |
| Hub wireless | 1 | |
| Bateria recarregável | 3 | |
| Cabo de extensão da bateria | 1 | |
| Carregador de bateria | 1 | |
| Capa da peça de mão | 1 | |

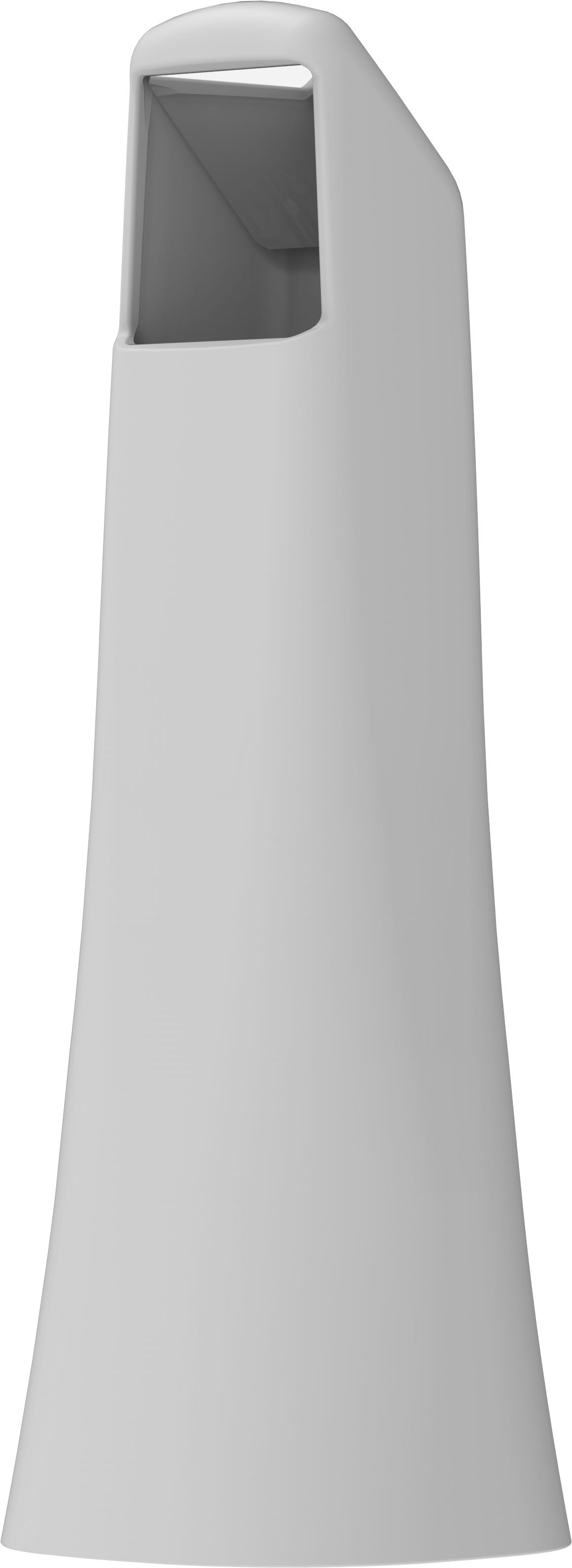

| Ponta reutilizável | 4 | |
| Suporte | 1 | |
| Dimensões | 1 | |
| Modo de prática | 1 | |
| Alça de punho | 1 | |
| Suporte de mesa | 1 | |
| Suporte de parede | 1 | |
| Cabo USB 3.0 (Tipo C - Tipo A) | 1 | |

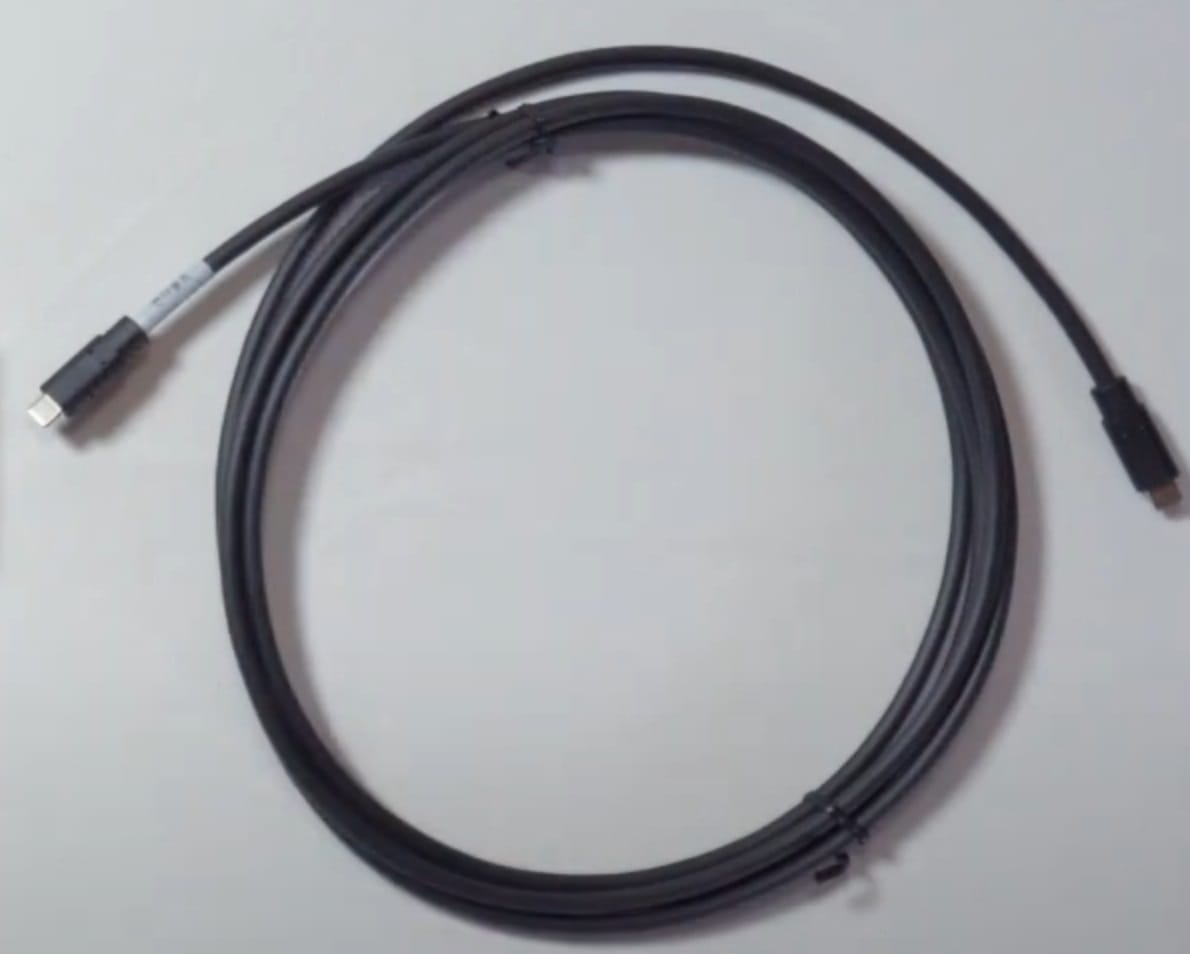

| Cabo de alimentação (C - C) | 1 | |

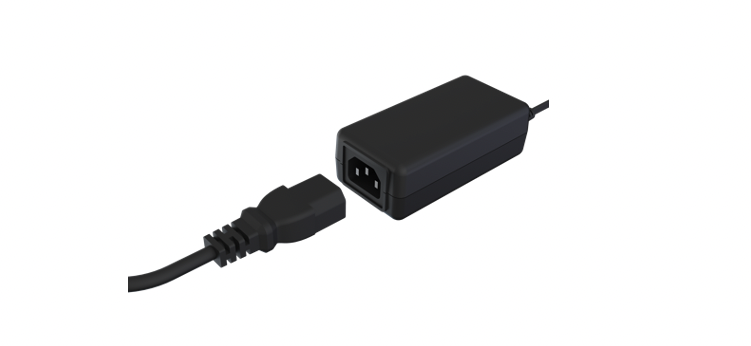

| Adaptador médico para o Hub wireless | 1 | |
|
Adaptador médico para o carregador de bateria (Mesmo que o anterior) |
1 | |
| Suporte de Monitor | 1 | |
| Cabo de alimentação | 2 | |
|
Dispositivo USB |
1 | |
| Guia do usuário | 1 |
Componentes adicionais (vendidos separadamente)
| Aparência | Item | Qtd |
|
Ponta pequena |
4 | |
|
Ferramenta de calibração automática |
1 | |
|
Manípulo-Fit Berço |
1 | |
|
3M Cabo de alimentação |
1 |
- Todos os componentes da lista podem ser comprados separadamente.
- A disponibilidade de itens para venda pode variar dependendo do status de registro do dispositivo médico em cada país ou região. Entre em contato com a Medit ou seu distribuidor local para verificar a disponibilidade de itens específicos.
-
Mantenha o modelo de prática em um local fresco, sem exposição direta à luz solar. Um modelo de prática descolorido pode afetar os resultados do modo de prática.
-
A correia é elaborada especificamente para o peso do i700 wireless e não deve ser utilizado com outros produtos.
-
O Medit Scan for Clinics está incluso no dispositivo USB. Este produto é otimizado para computadores, não é recomendado utilizar outros dispositivos. Não utilize nada além da porta USB. Pode causar mau funcionamento ou fogo.
-
A ferramenta de calibração automática não está incluída no pacote do i700 wireless. Ela pode ser comprada separadamente com o seu fornecedor.
Confgurando o sistema i700 wireless

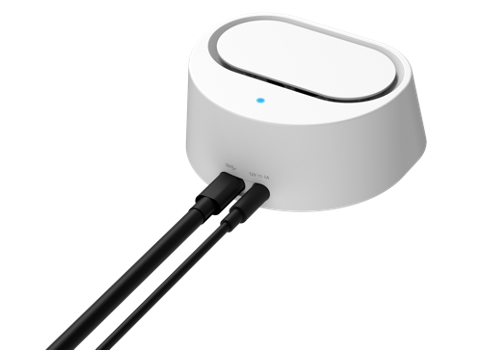

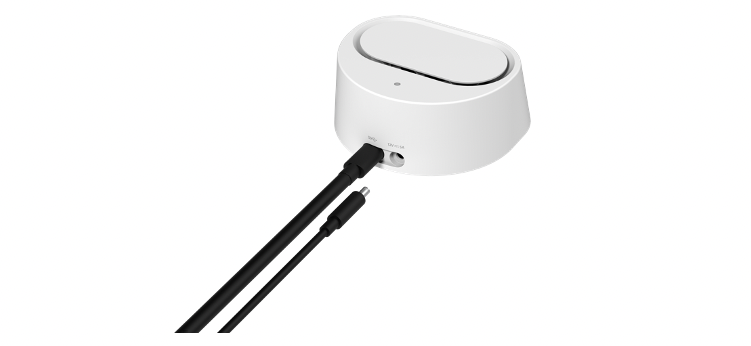

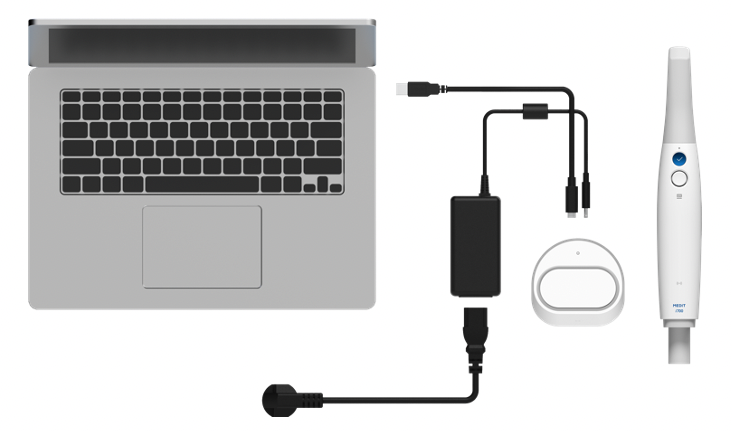

Conecte o i700 wireless ao Wireless hub (Tipo C - Tipo A)
(1) Conecte o cabo USB 3.0 (Tipo C - Tipo A) ao hub wireless.
(2) Conecte o adaptador ao hub wireless.
(3) Conectar o cabo de alimentação ao adaptador fará com que o hub wireless ligue automaticamente.
(4) Conecte a porta tipo A do USB 3.0 ao conector do PC.
💡 A porta USB é utilizada apenas para transmissão de sinal.

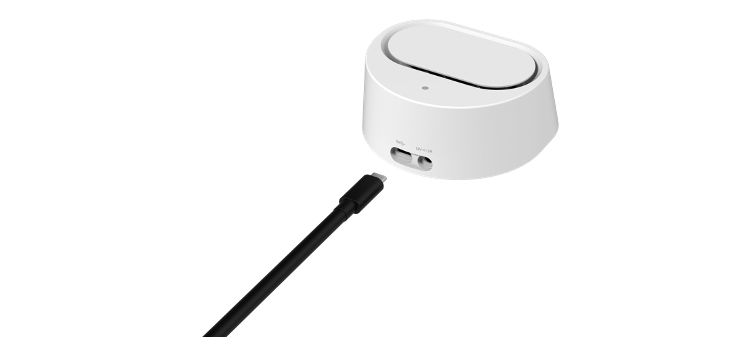

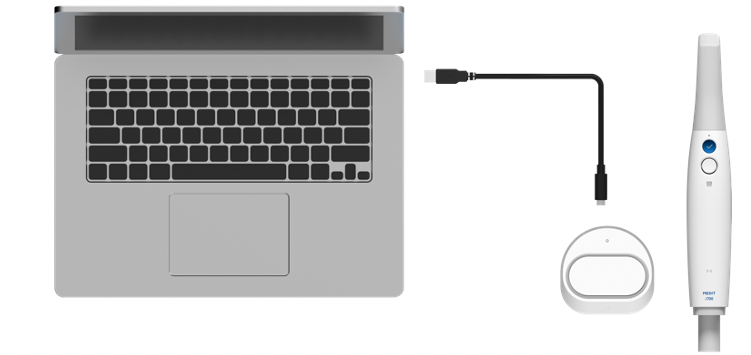

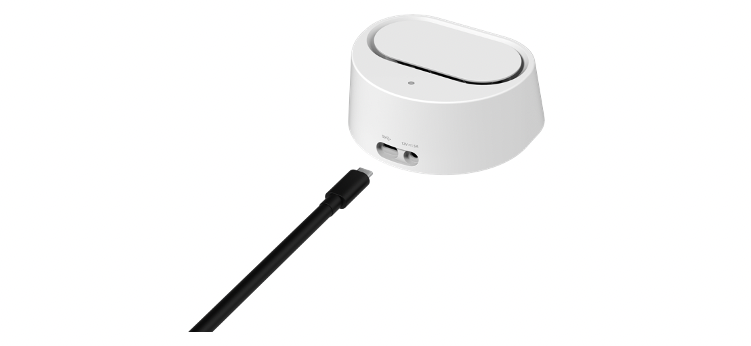

Conecte o hub wireless do i700 wireless (C - C)
(1) Conecte o cabo de alimentação (C - C) ao hub wireless.

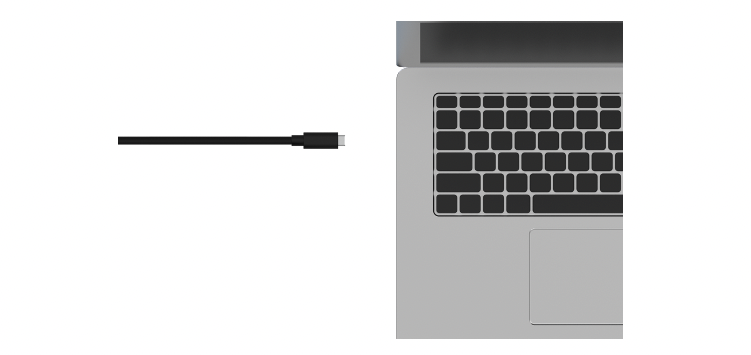

(2) Conecte o cabo de alimentação ao PC.
💡 Uma energia de 9 Vdc é fornecida para a porta USB.
Requisitos mínimos do sistema para Medit Plug & Scan
Fornecimento de energia USB Type-C / USB com suporte para saída 5V, 3A (formalmente conhecido como USB Type-C 3.1, 3.2 ou Thunderbolt, etc.)
Dependendo do fabricante do PC, as condições de saída da porta podem não ser atendidas e o Plug & Scan pode não operar normalmente. Nesse caso, conecte-o a um hub USB alimentado externamente.
Consulte a tabela abaixo para obter mais informações.
Ativando o i700 wireless

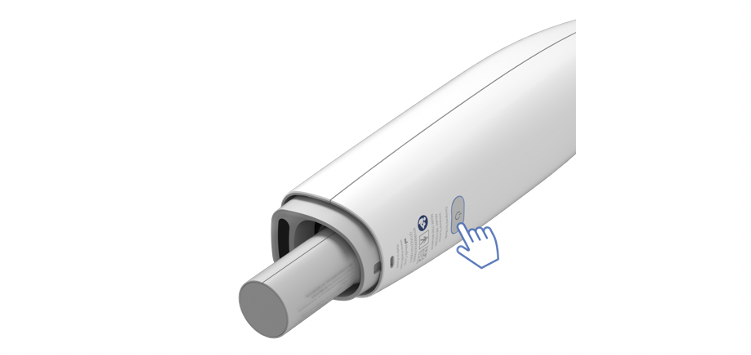

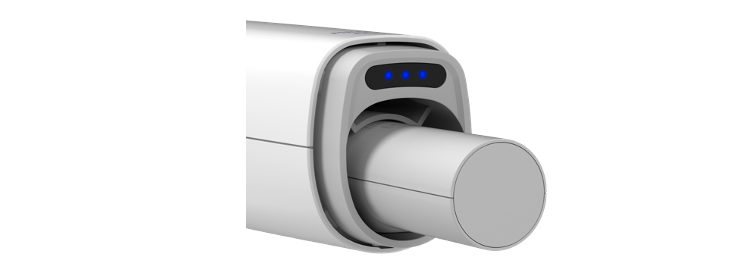

(1) Insira a bateria na peça de mão do i700 wireless e pressione o botão de ligar.

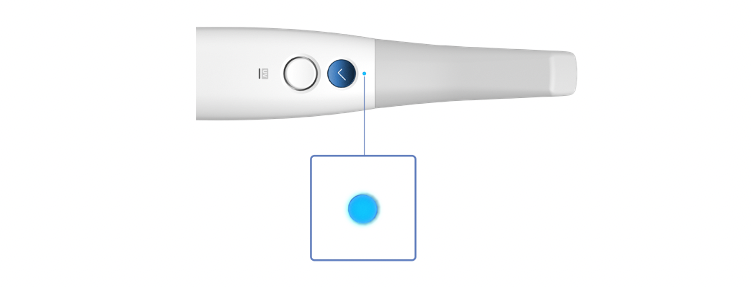

(2) Quando a energia estiver ligada, o LED na parte superior da peça de mão do i700 wireless fcará azul.
(3) Três LEDs no canto inferior da peça de mão do i700 wireless indica o nível de bateria restante.
- 3 luzes: 80 – 100%
- 2 luzes: 50 – 79%
- 1 luz: 20 – 49%
- 1 luz pulsante: 1 – 19%
- Luzes LED desligadas: 0%

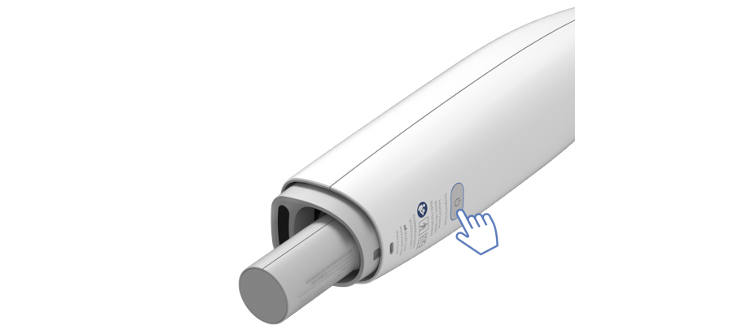

Desligando o i700 wireless
-
Aperte e segure o botão de ligar no canto inferior da peça de mão do i700 wireless por 3 segundos.
Se a bateria recarregável for removida sem o dispositivo estiver desligado, a vida útil do i700 wireless e da bateria podem diminuir.

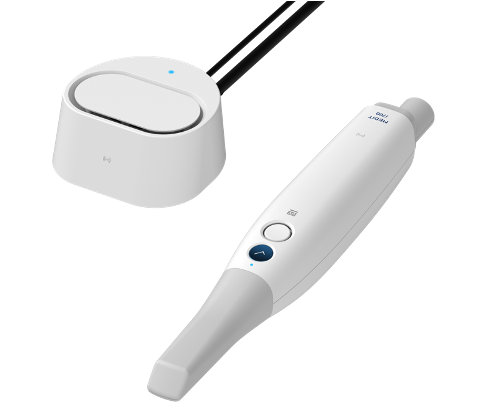

Como utilizar o hub wireless
O i700 wireless é um dispositivo wireless que opera através de um módulo wireless. Por esta razão, a peça de mão do i700 wireless possui um transmissor e o hub wireless um receptor. O sistema wireless i700 wireless utiliza dois tipos de frequências para transmitir dados e controlar a peça de mão do i700 wireless.
A energia é fornecida ao conectar o cabo do adaptador à porta de energia do hub wireless. A alimentação é desativada quando a porta do adaptador é removida.
Quando o i700 wireless estiver ligado, ele irá tentar conectar automaticamente ao hub wireless. Ambos as peças de mão do i700 wireless e o hub wireless devem estar ligados e colocados em uma distância para serem pareados. Quando o pareamento estiver em processo, o LED na parte superior da peça de mão do i700 wireless piscará. Quando o pareamento estiver concluído, o LED fcará aceso. Você pode começar a escanear quando o pareamento estiver concluído.
- O i700 wireless utiliza dóis módulos de antena: 60 GHz para transmissão de dados e 2,4 GHz para o controle. A frequência atual depende das regulações locais.
- O intervalo operacional atual é de até 5 m, podendo variar de acordo com o ambiente.
- Frequência 60 GHz: 57 – 64 GHz
- Frequência 2,4 GHz: 2,4 – 2,5 GHz
Quando conectado com um cabo de alimentação, a energia é fornecida através do PC conectado sem utilizar os adaptadores. Neste caso, o PC deve estar ligado. Caso o cabo de alimentação for removido do PC, o hub wireless será desligado automaticamente e o status da conexão, como pareando, será inicializado.

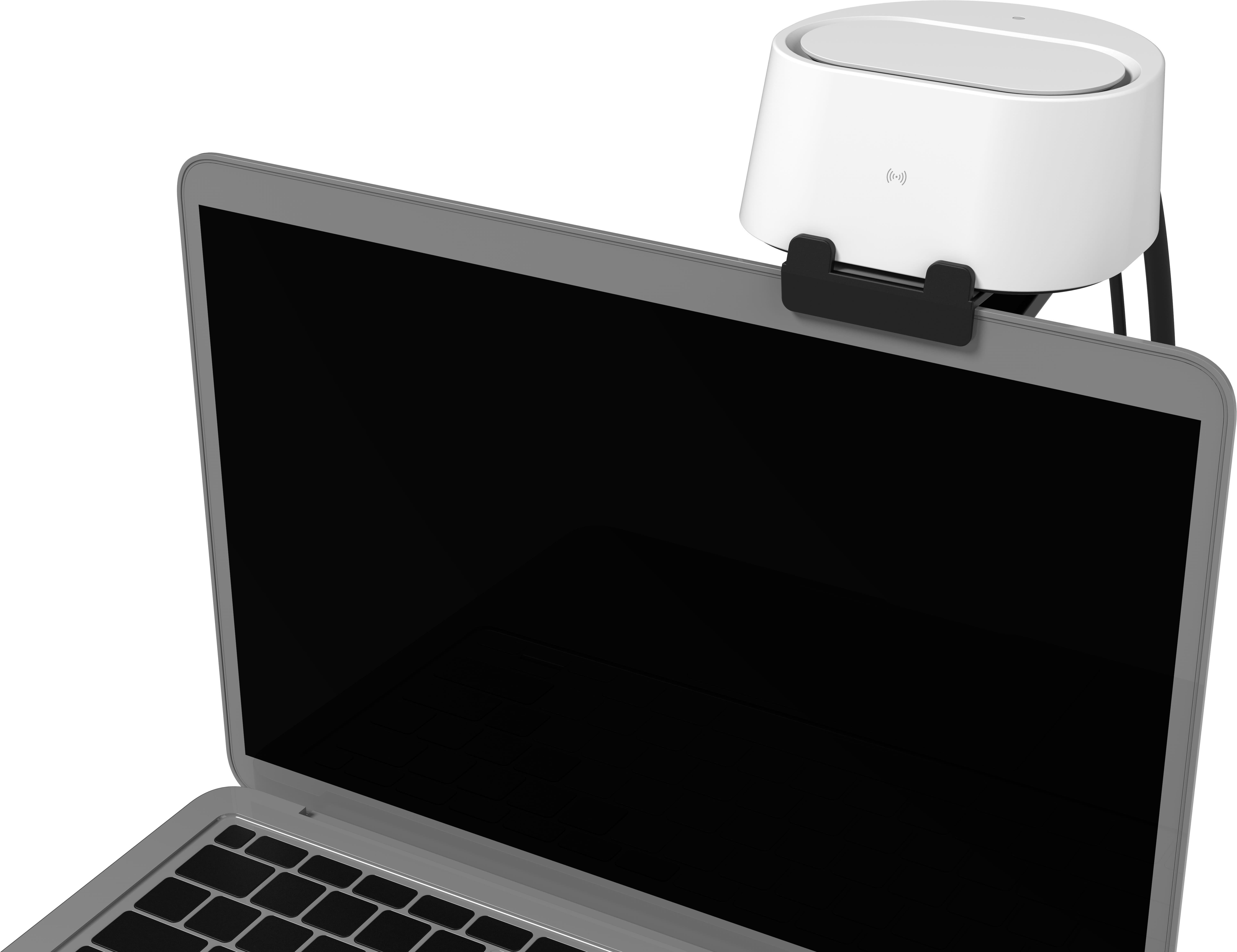

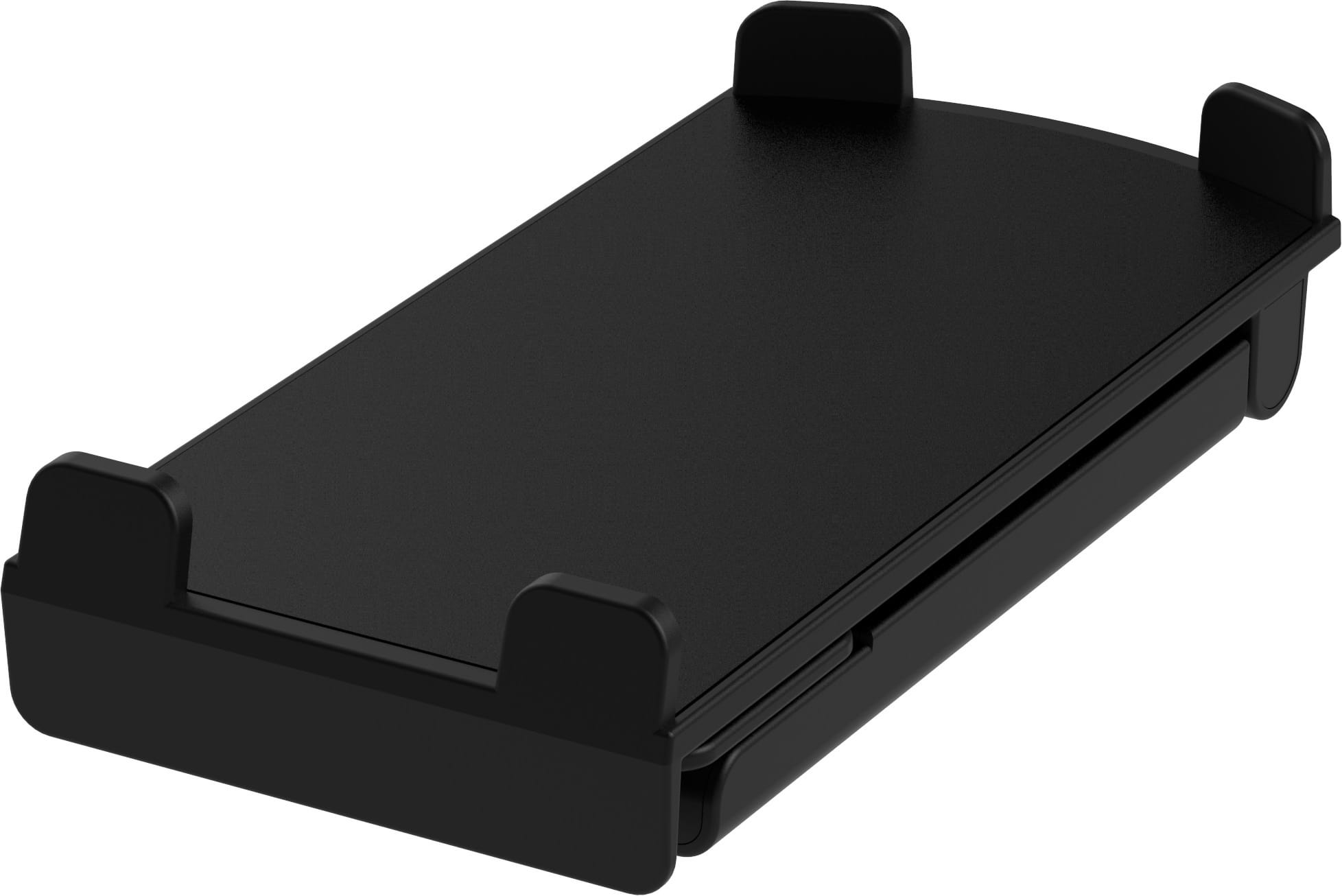

Como usar o Suporte de Monitor
Como utilizar a bateria
Bateria recarregável
- Li-ion
- 3,6 V, 3100 mAh, 11,6 Wh

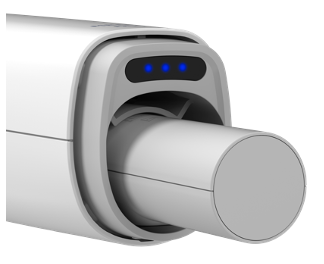

- Insira a bateria na parte inferior da peça de mão do i700 wireless. Insira a bateria na peça de mão do i700 wireless com o terminal alinhado corretamente.
-
A bateria dura até 1 hora.
A vida da bateria pode variar dependendo da ambiente do usuário e da contagem de ciclos da bateria.
As baterias são enviadas com uma carga parcial. Por favor, carregue completamente a bateria antes do uso inicial.

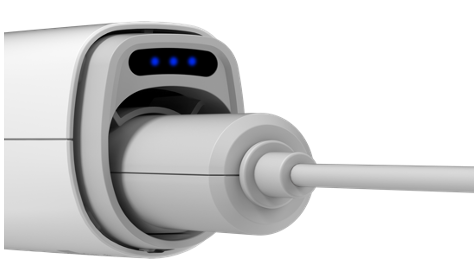

Cabo de extensão da bateria
- O cabo de extensão da bateria é um tipo de bateria com cabo, que é utilizado em vez de uma bateria recarregável. Não é necessário carregar, pois, a energia é fornecida através do cabo.
- Conecte o conector em forma de bateria da peça de mão do i700 wireless e conecte o cabo ao terminal do carregador da bateria.
- Aperte o botão de ligar no canto inferior da peça de mão do i700 wireless para fornecer energia.

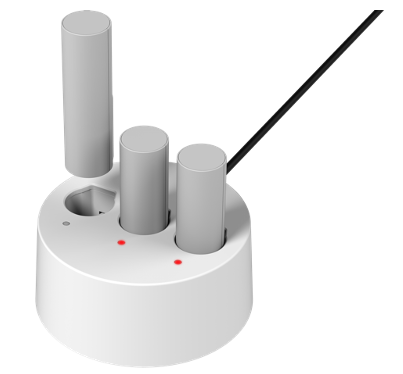

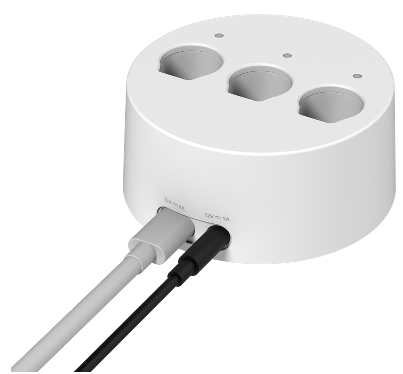

Como utilizar o carregador da bateria
- Conecte o adaptador à porta do carregador da bateria para fornecer energia. A alimentação é desativada quando a porta do adaptador é removida.
- Insira a bateria recarregável no carregador da bateria com os terminais de cargas orientados corretamente.
- O carregador da bateria é apenas para as baterias recarregáveis. Leva até 2 horas e 30 minutos para estar completamente carregado e o tempo de carga pode variar de acordo com o ambiente do usuário e a contagem de ciclos da bateria.
O LED no carregador pulsa em azul quando a bateria está carregando. Quando estiver completamente carregada, a luz LED fcará acesa em azul.
Caso a bateria não for inserida corretamente no carregador de bateria, o LED no carregador piscará em vermelho. Neste caso, remova a bateria do carregador, verifque por objetos estranhos em ambos os terminais da bateria e o carregador, limpe-os gentilmente com um tecido macio e insira novamente a bateria.

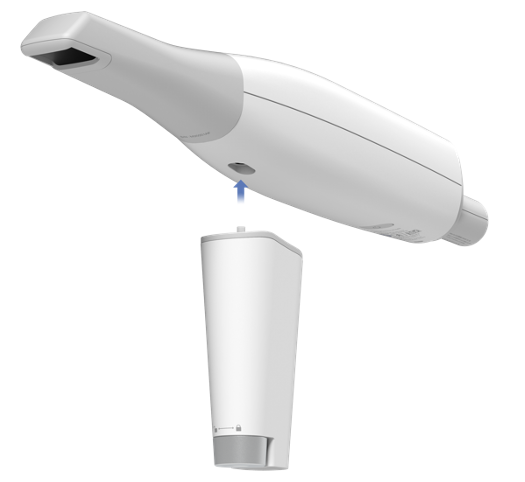

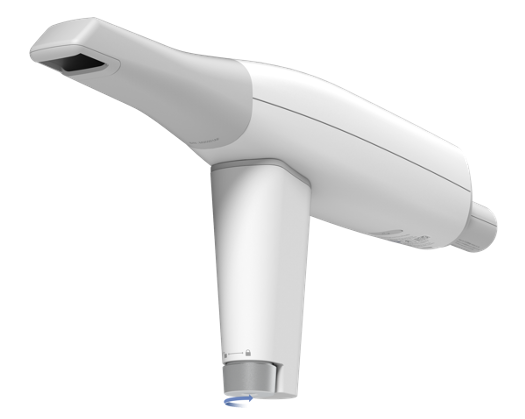

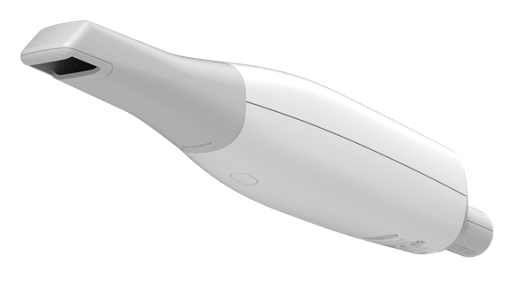

Como montar a alça
O corpo do i700 wireless é equipado com um transmissor de sinal wireless localizando no logotipo do i700 wireless. Dependendo da sua experiência e hábitos, você pode segurar a área onde o transmissor está localizado. Cobrir a área do transmissor pode interferir com a comunicação do hub wireless. Portanto, um suporte é fornecido para inserir na peça de mão do i700 wireless, fornecendo um método mais confortável de segurar a peça.

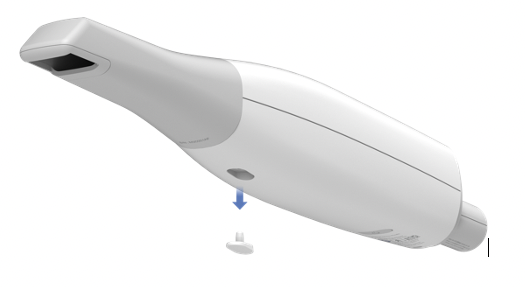

1. Gire a peça de mão do i700 wireless para encontrar o corpo de silicone.
2. Remove o silicone com a sua mão.
3. Aperte completamente o parafuso do suporte no buraco de inserção do suporte, localizado no corpo do i700 wireless.
4. Aperte-o em direção horária, utilizando a trava do suporte.
5. Agora você pode utilizá-lo segurando o suporte. Se você desejar remover o suporte, siga as ordens desta instrução em reverso.

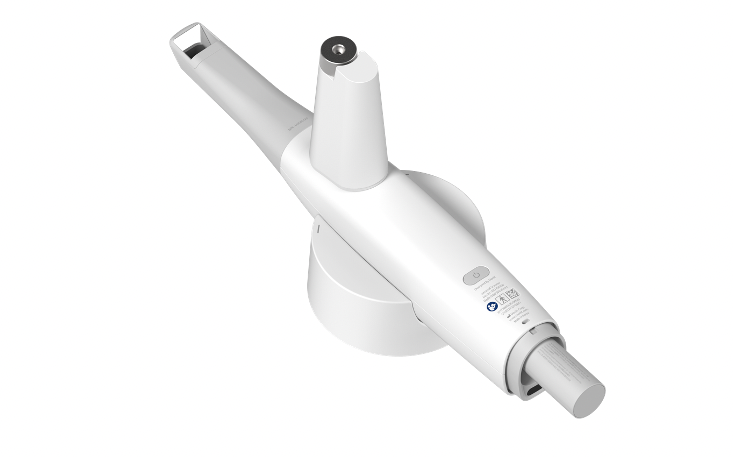

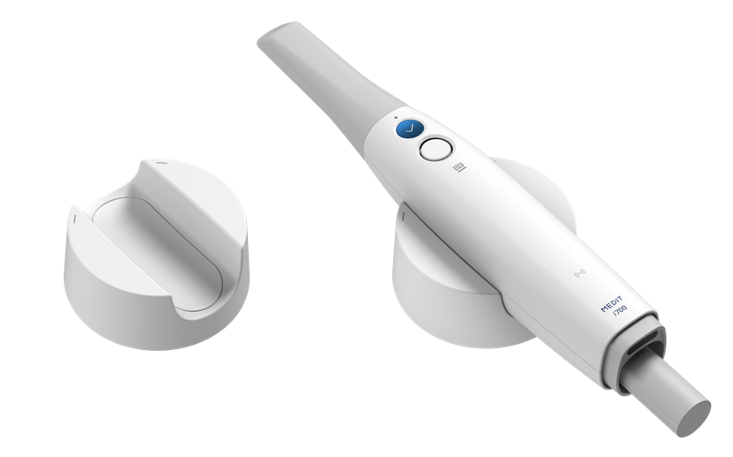

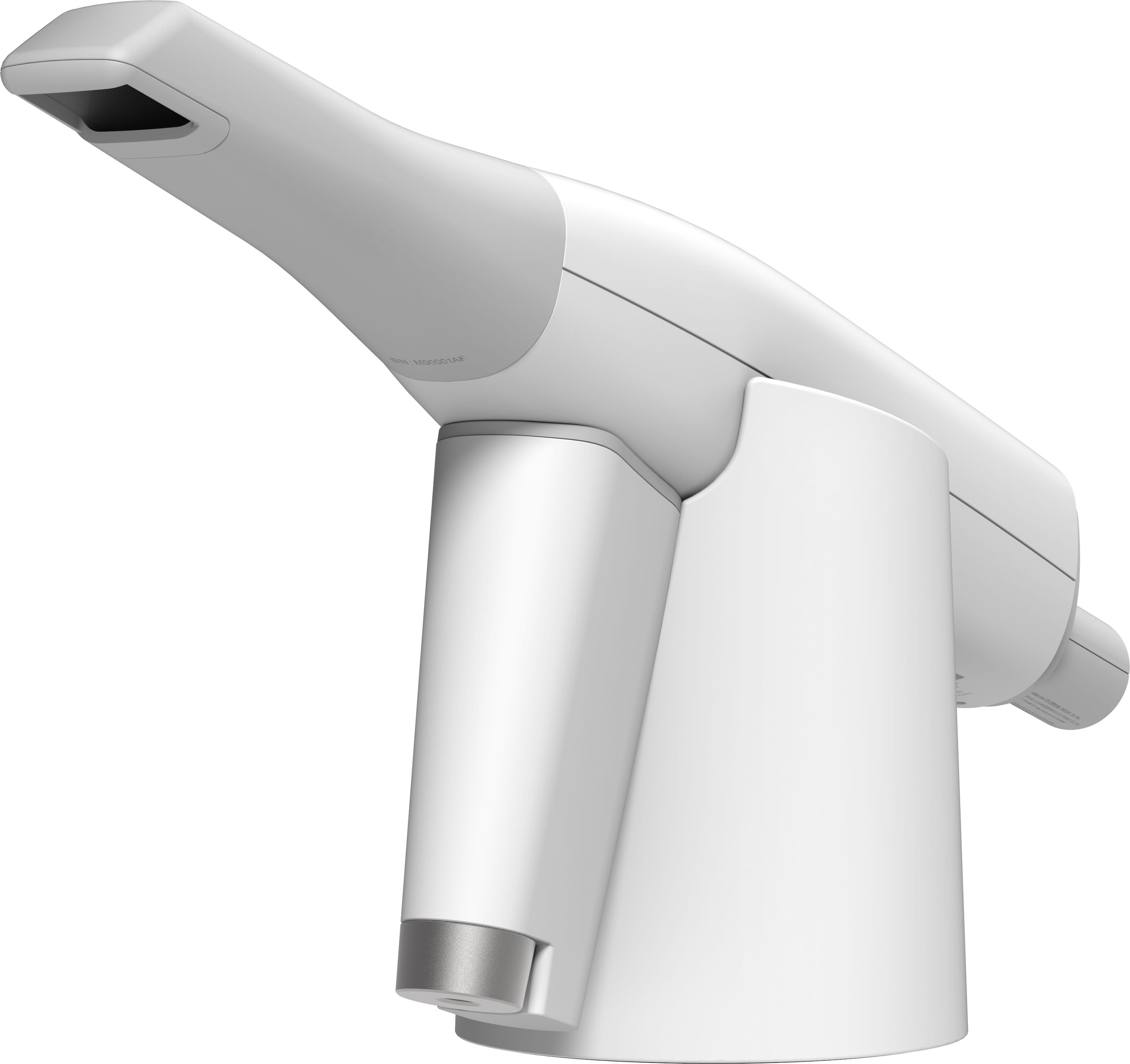

Como inserir no suporte de mesa
Sem o suporte
Com o suporte
Manípulo-Fit Berço

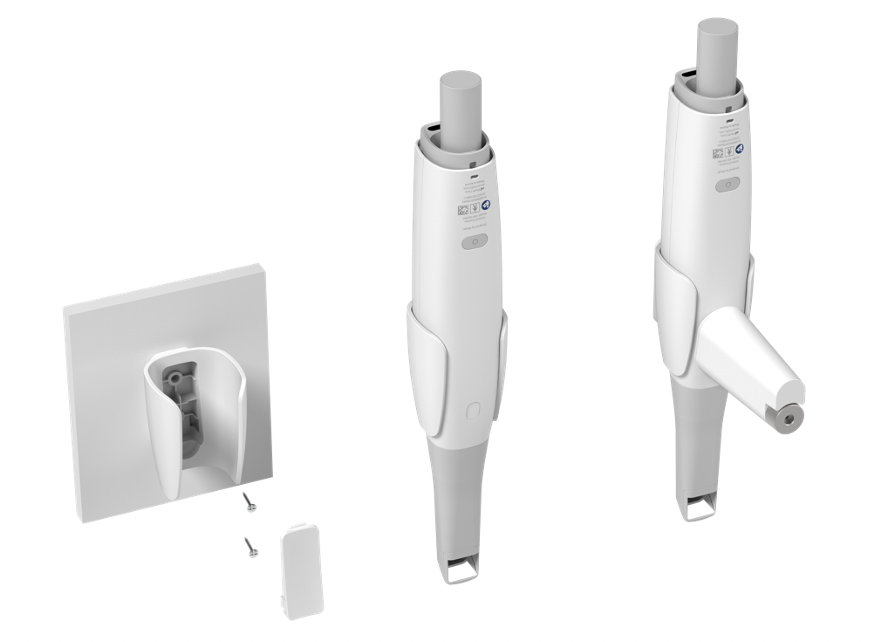

Como instalar o suporte de parede
