🔍 Medição

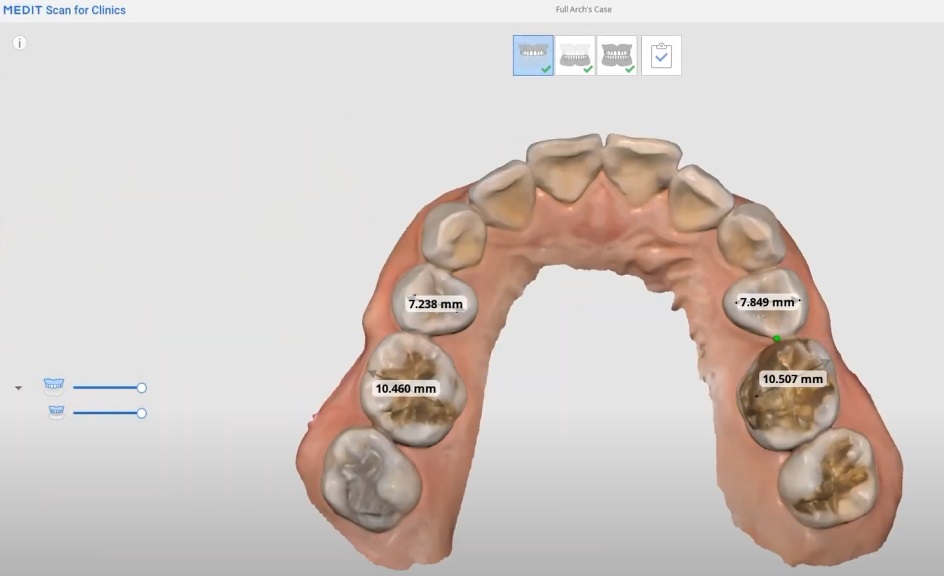

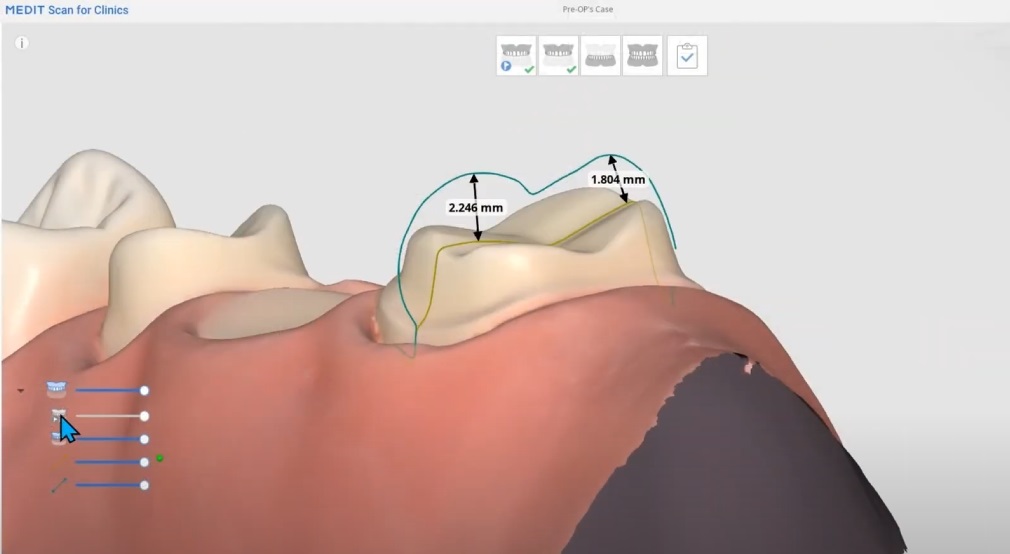

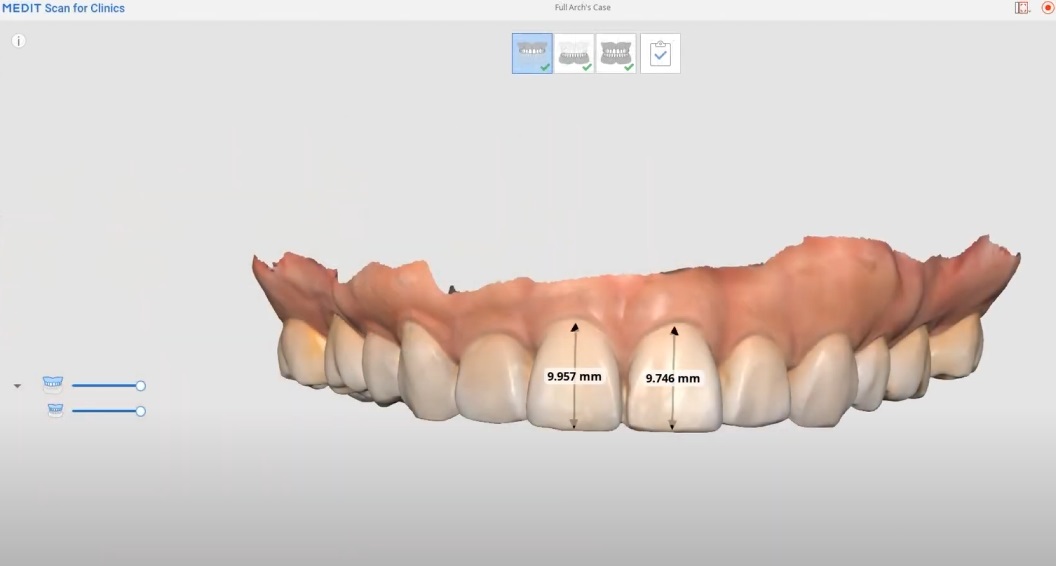

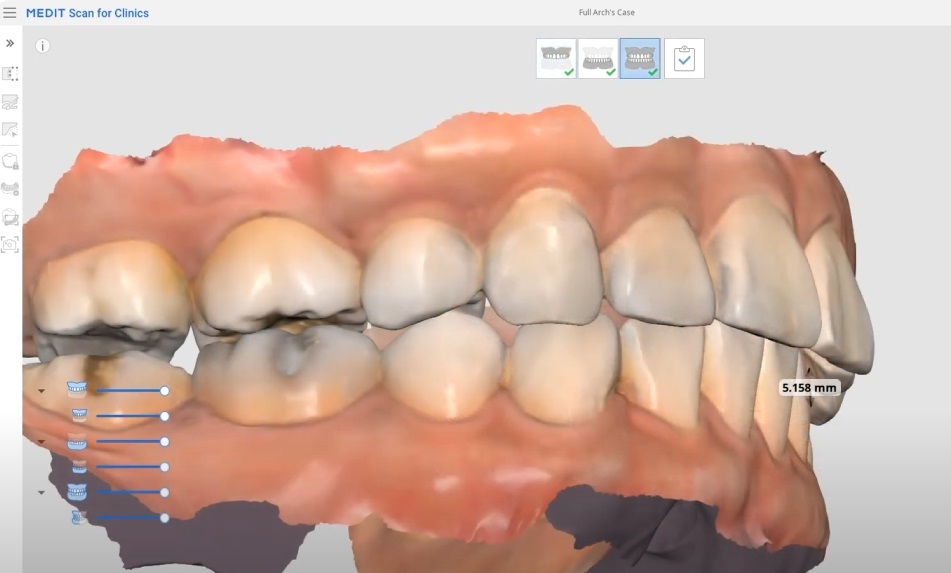

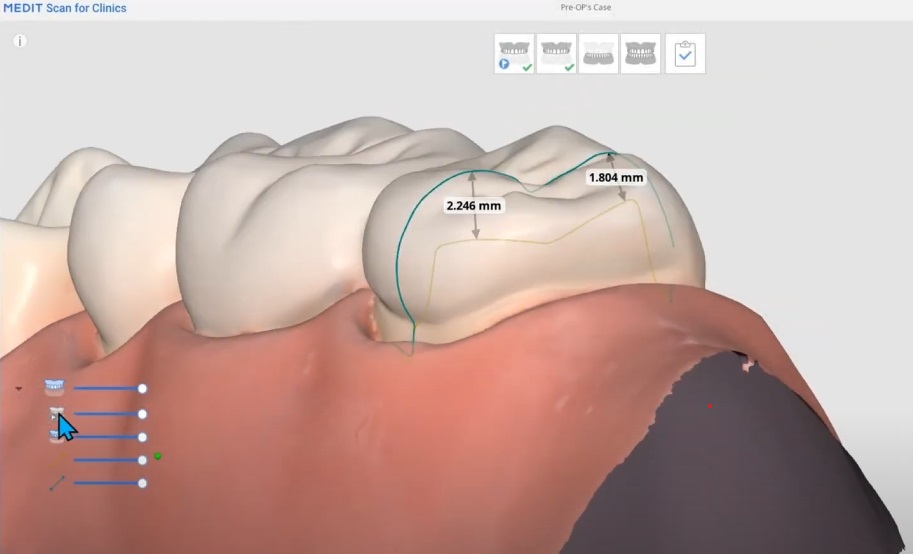

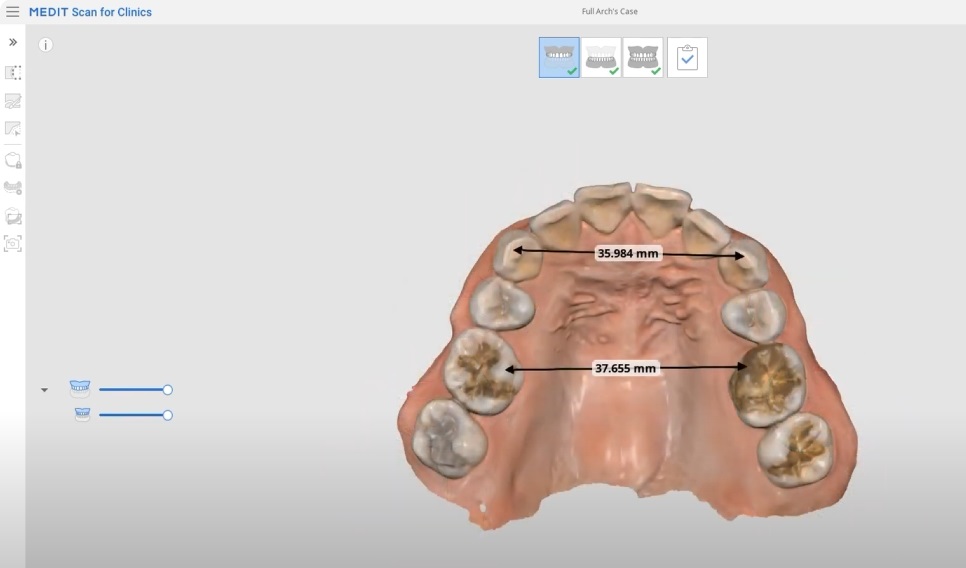

É possível medir a distância, ângulo, comprimento, área, etc. nos dados do scanner para medir a preparação, a altura da oclusão, ou o comprimento dos dentes, etc.

⚠︎ As secções e resultados de medição que criou com a função de medição não serão retidos depois de sair da função. Se precisar de manter o resultado da medição, pode capturar o ecrã com a função Screenshot.

1. activar a função Medição na secção Ferramentas.

2. Após selecionar a região de interesse para a medição, clique em Confirmar para iniciar o processo de adesão.

3. medir a distância, ângulo, comprimento, área, etc. nos dados de varredura usando várias opções de comando.



❏ Opções de comando

criar uma linha de secção

• traça uma linha para criar um plano de secção.
• pode traçar várias linhas.

 Vista da secção

• orienta a vista perpendicular à linha do troço.

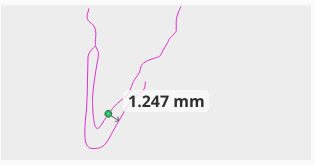

Um ponto (distância)

• mede a distância mais curta entre um ponto seleccionado e a superfície ou secção mais próxima

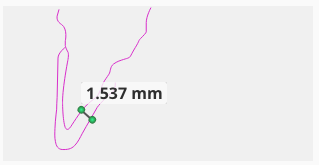

Dois pontos (distância)

• mede a distância entre dois pontos.

Três pontos (distância)

• mede a distância entre o primeiro ponto e a linha que liga os outros dois pontos.

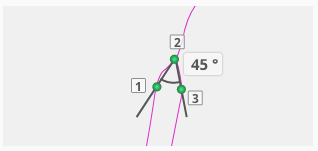

Três pontos (ângulo)

• calcula um ângulo entre duas linhas formadas por três pontos.
• A linha 1 liga o primeiro ponto e o segundo ponto.
• A linha 2 liga o segundo ponto e o terceiro ponto.

Quatro pontos (ângulo)

• calcula um ângulo entre duas linhas formadas por quatro pontos.
• A linha 1 liga o primeiro ponto e o segundo ponto.
• A linha 2 liga o terceiro ponto ao quarto ponto.

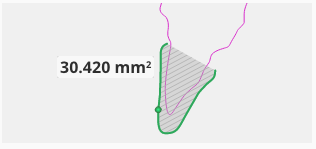

Um ponto (zona)

• calcula a área de um plano de secção escolhida por um ponto.

⚠️ É necessário um plano de secção.

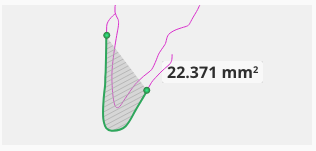

Two point (area)

• calcula a área fechada por dois pontos num plano de secção.

⚠️ É necessário um plano de secção.

Mede a área 3D

• calcula a área seleccionada pelas ferramentas de selecção.

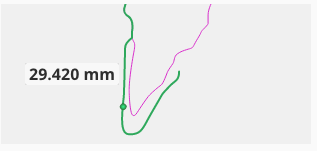

Um ponto (comprimento)

• calcula o comprimento de uma linha seleccionada.

⚠️ É necessário um plano de secção.

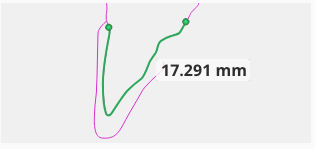

Dois pontos (comprimento)

• calcula o comprimento entre dois pontos de uma linha seleccionada.

⚠️ É necessário um plano de secção.

Desvio

• calcula os desvios entre os dados de referência e os dados de destino.

Confirme

• mostra o resultado calculado utilizando os dados seleccionados.

Suprimir

• apaga uma linha de secção seleccionada ou um resultado de medição.

Saída

• conduz ao passo anterior.

❏ Como utilizar a função de desvio

• A função de desvio está disponível quando existem pelo menos 2 dados de varrimento diferentes.

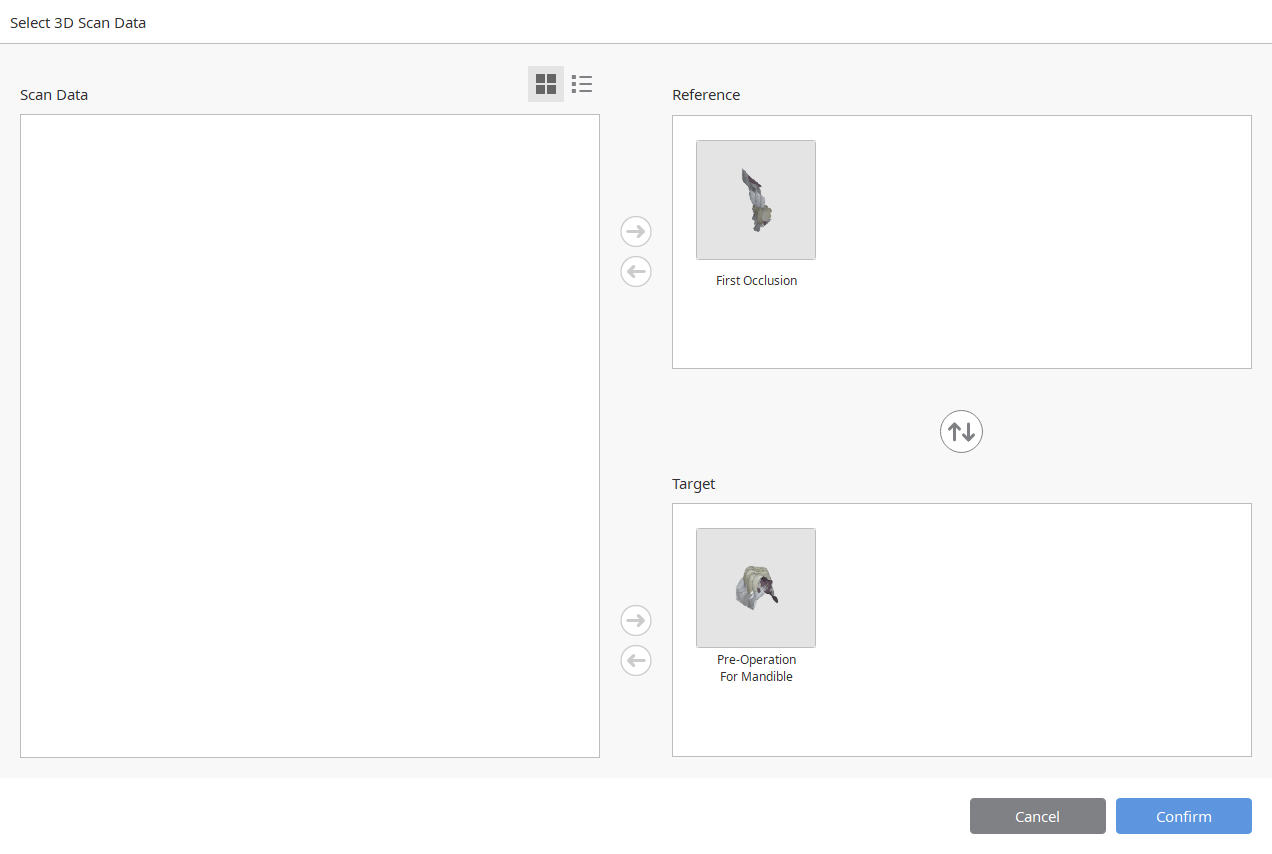

• Activar a função de desvio, seleccionar os dados de referência e os dados de destino e clicar em Confirmar.

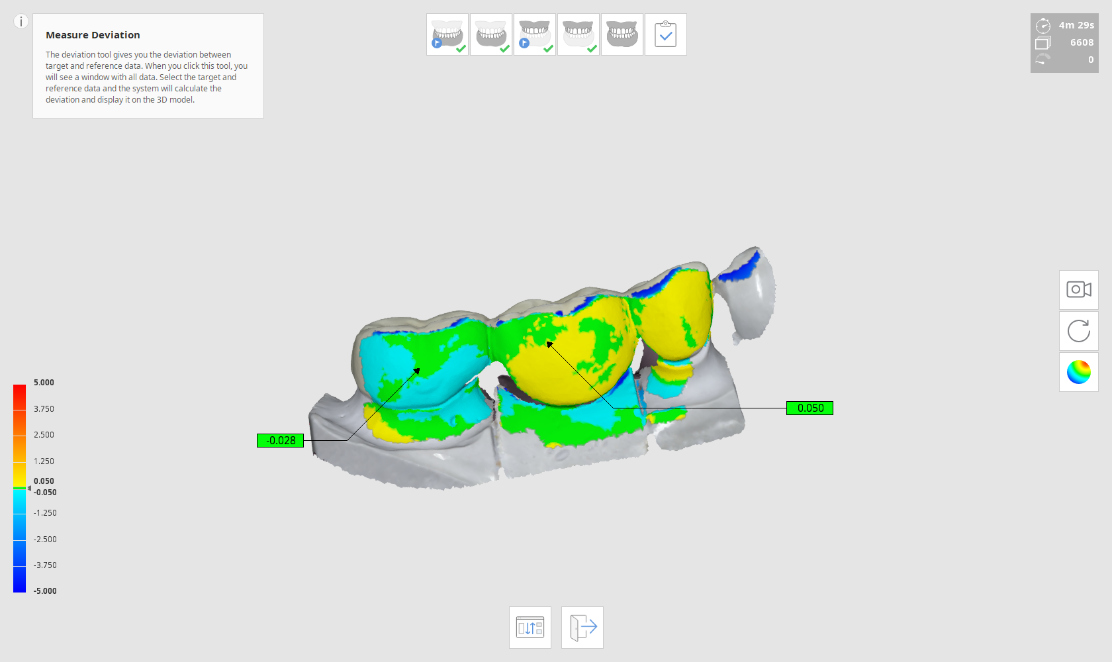

• Os desvios são mostrados através do mapa colorido. Clique em uma posição específica para ver o seu valor de desvio.
• You can customize the index range by double-clicking the number: the maximum value of color data (1.000 ~ 50.000mm), the acceptable tolerance (0.001 ~ 9.000mm)

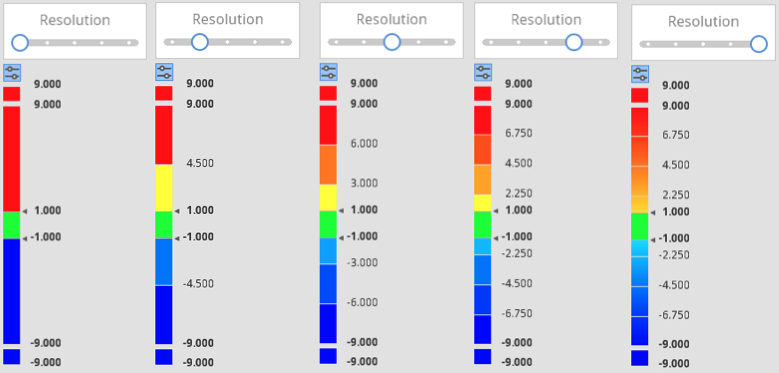

• The higher the resolution becomes, the more class the color range is divided into.

• Click Exit to end the "Deviation" mode and to return to the "Measure" mode.
