📖 Ferramentas da etapa Escanear – Central de Ajuda do Medit

As seguintes ferramentas são fornecidas na parte inferior de cada etapa de escaneamento.

Scan stage tools.jpg

Ferramentas básicas de escaneamento

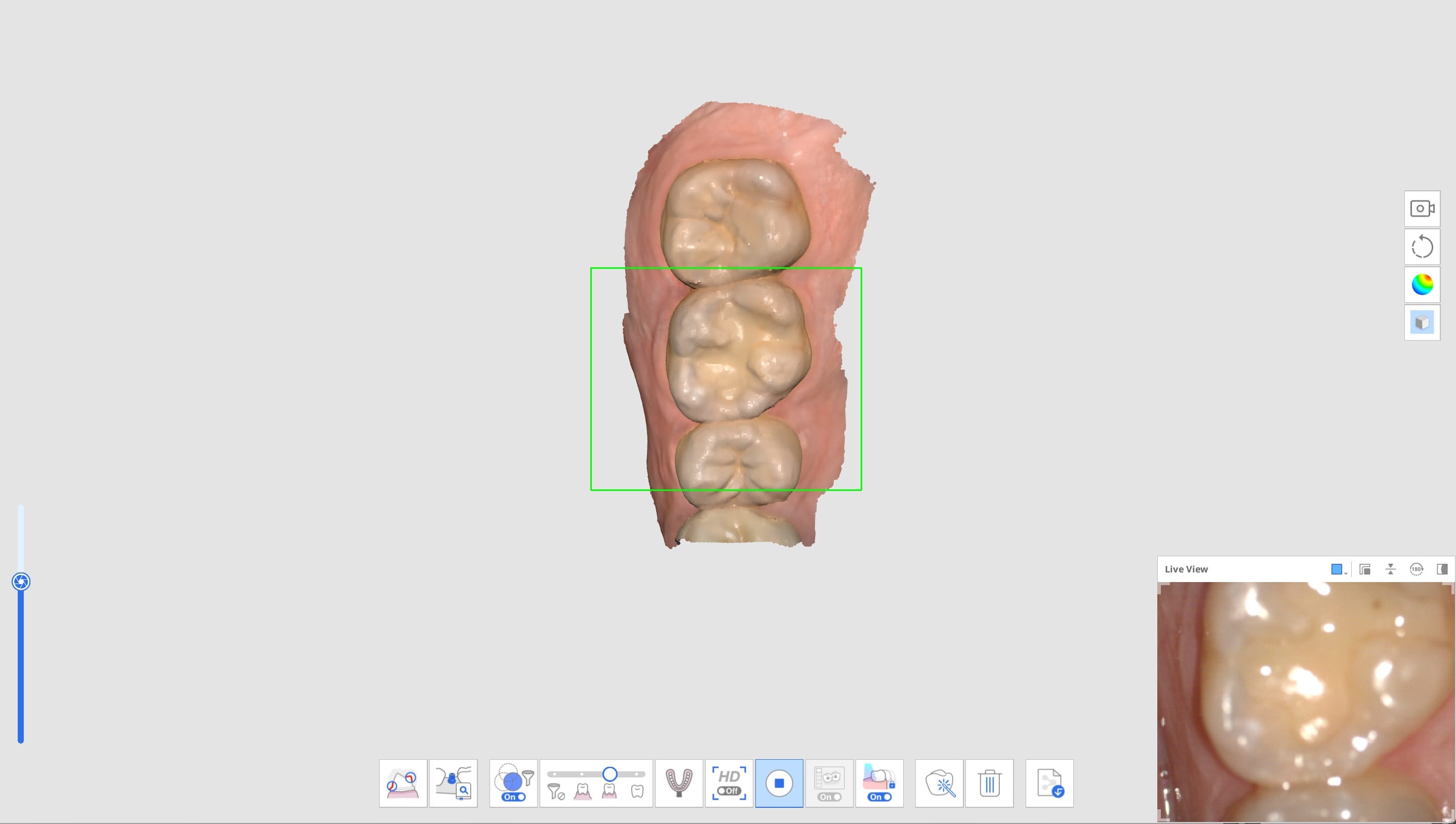

Escaneamento em alta resolução

* Não disponível no i600

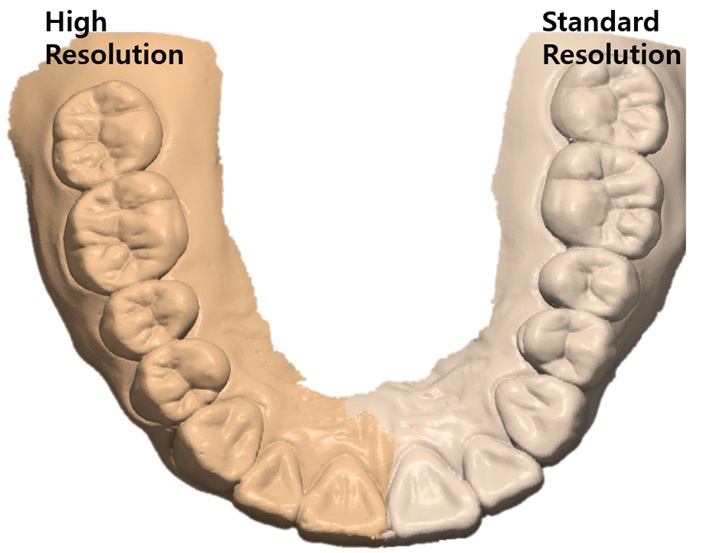

Consulte a seguinte comparação entre os dados de escaneamento de alta resolução e de resolução padrão.

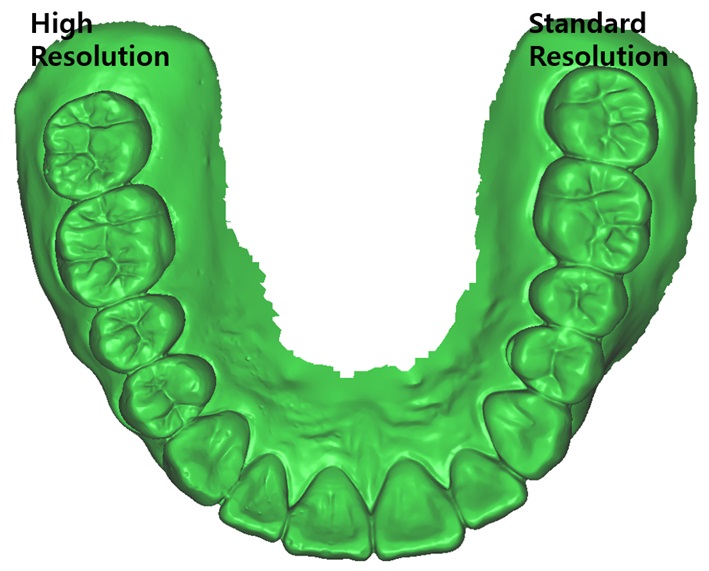

Para distinguir facilmente as áreas digitalizadas com [Escaneamento em alta resolução], recomenda-se definir o modo de visualização do modelo como “Monocromático”.

Em geral, uma resolução mais alta não significa necessariamente maior precisão. A resolução refere-se ao nível de detalhe exibido, enquanto a precisão refere-se ao quão fielmente os dados correspondem ao objeto real.

O modo HD é vantajoso para o alinhamento dos dados de digitalização, pois permite capturar detalhes mais finos, como bordas nítidas, em objetos de digitalização (scan bodies) com poucos pontos geométricos ou em áreas estreitas. Portanto, é útil ao escanear dentes preparados ou scan bodies que exigem dados detalhados.

No entanto, ao utilizar o modo HD, o tempo de pós-processamento dos dados de digitalização é maior em comparação com o modo padrão. Recomenda-se aplicar [Escaneamento em alta resolução] apenas nas áreas que exigem dados detalhados e escanear as demais áreas com resolução padrão. Ao utilizá-lo parcialmente dessa forma, é possível reduzir o tempo de pós-processamento e o tamanho total do arquivo em comparação com a digitalização completa em [Escaneamento em alta resolução].

🔎Observação

Você pode definir opções para processamento de dados de alta resolução em Configurações > Pós-processamento > Processamento de dados de alta resolução.

Você pode selecionar se deseja aplicar o processamento de dados de alta resolução somente aos dados de escaneamento HD ou aos dados de escaneamento SD e HD.
Você pode definir a aplicação de processamento de dados de alta resolução aos dados de dentes preparados.

Importar dados do escaneamento

Essa funcionalidade permite que os usuários importem dados de escaneamento adquiridos por scanners de terceiros. Você pode editar os dados ou executar um escaneamento adicional com os dados importados.

Quatro formatos de arquivo suportados para importação: Meditmesh, OBJ, PLY, STL.

🔎Aviso

Você pode importar um arquivo previamente escaneado de um caso no Medit Link
Ao importar um arquivo de escaneamento de terceiros, certifique-se de anexá-lo a um caso no Medit Link antes de prosseguir.
Você pode importar um arquivo antes de iniciar o processo de escaneamento ou passar para a próxima etapa.

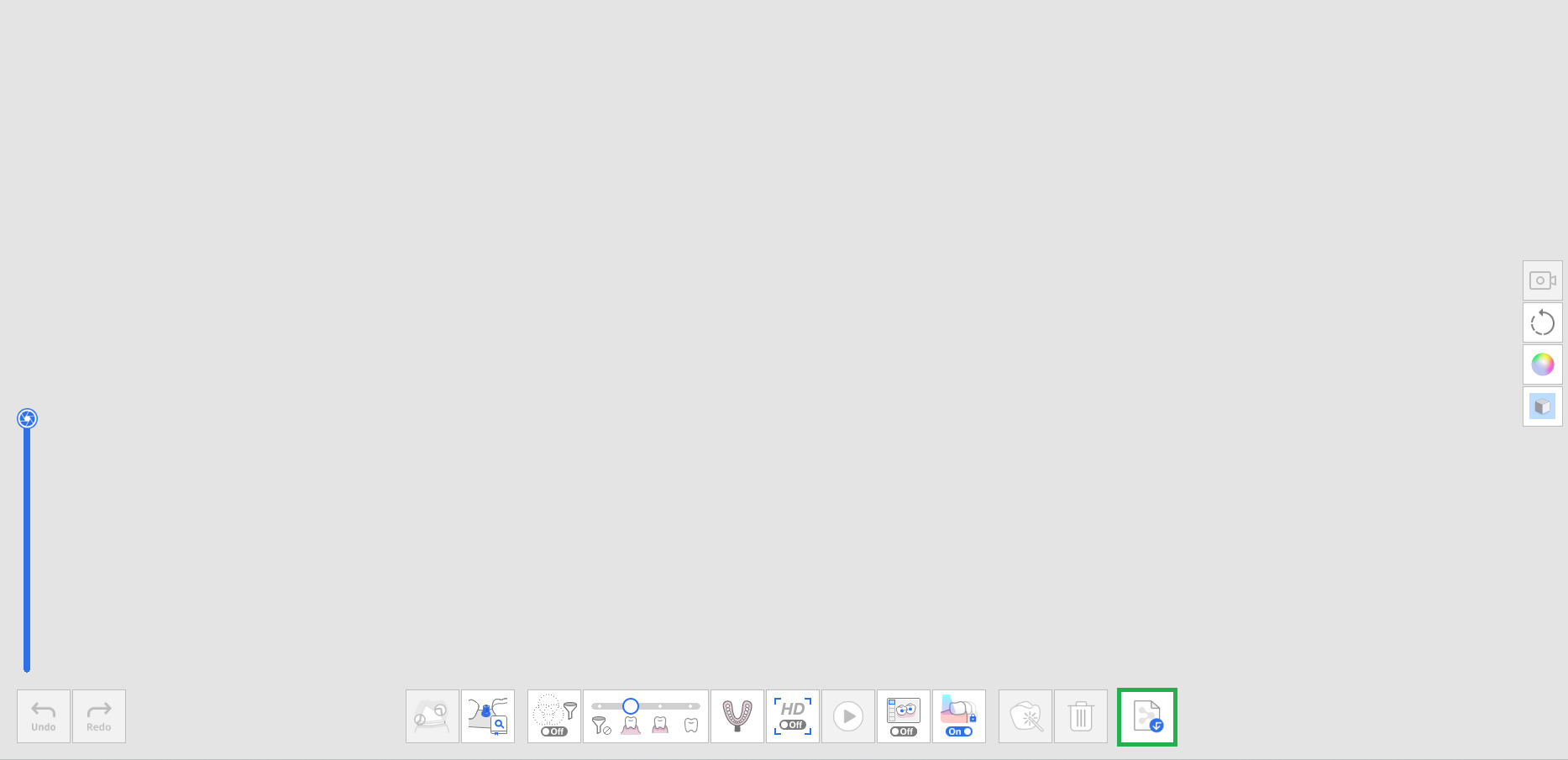

1. Clique no ícone "Importar dados do escaneamento".

Import Scan Data-1.png

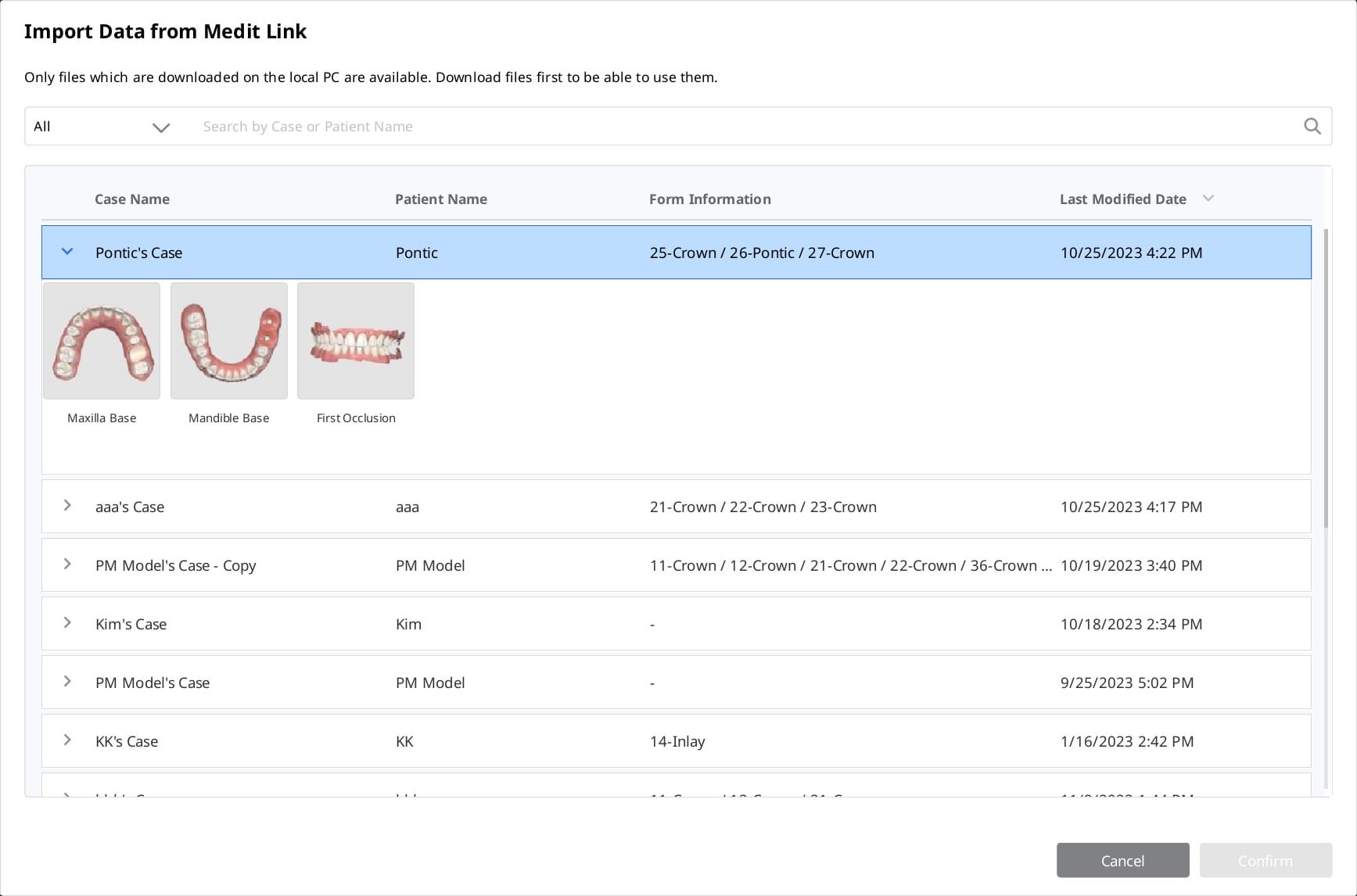

2. Escolha um arquivo de um caso do Medit Link.

Import Scan Data-2.jpg

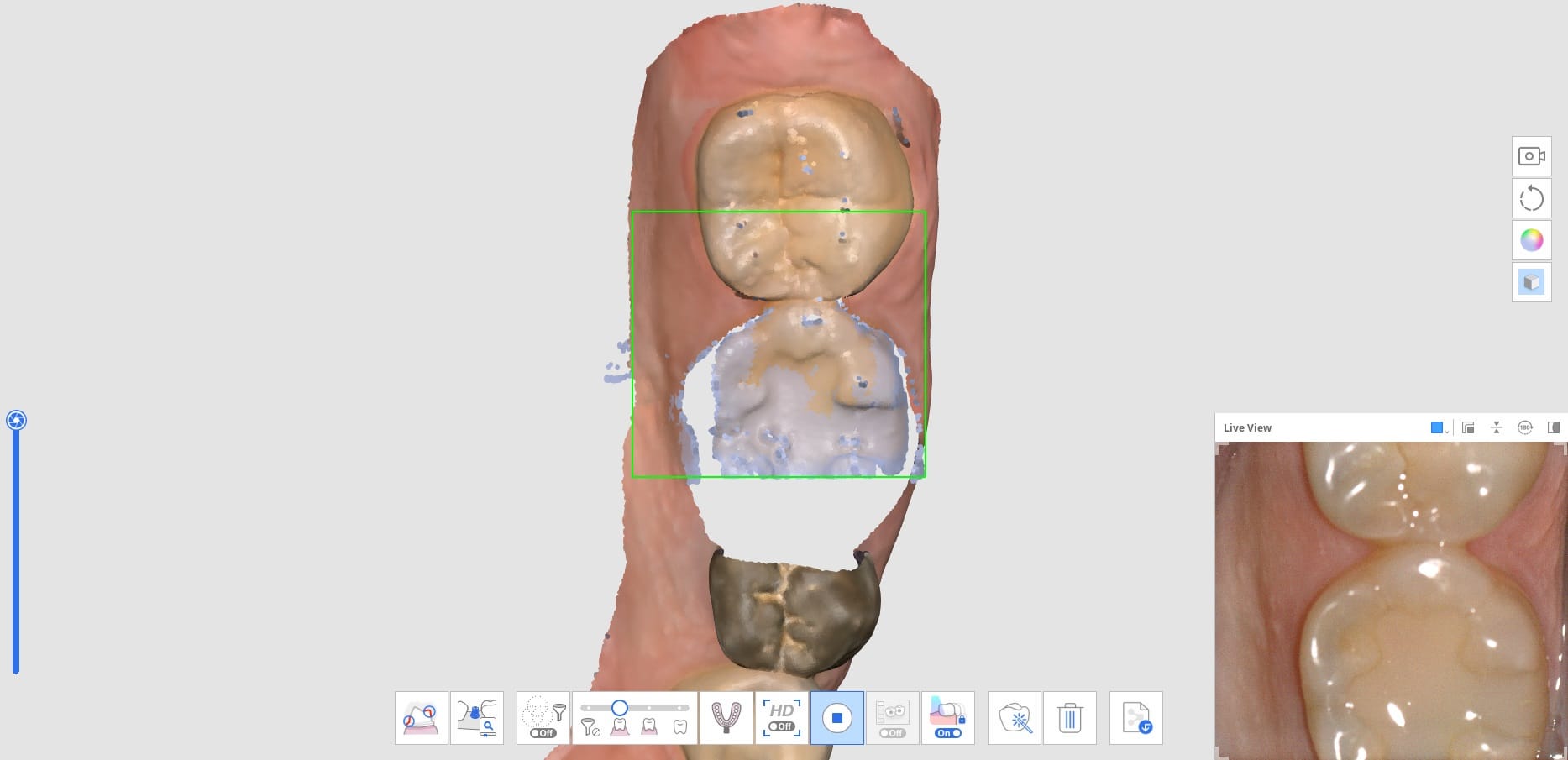

3. Recorte a parte que precisa ser reescaneada.

Import Scan Data-3.jpg

4. Execute o escaneamento adicional.

Import Scan Data-4.jpg

Ferramentas de filtragem

Filtro inteligente

Essa funcionalidade remove dados desnecessários de tecidos moles durante o escaneamento, dependendo do filtro selecionado. Estão disponíveis três filtros para sua conveniência.

	Sem filtragem	O tecido mole permanece intacto. Essa opção é útil para casos com modelos de gesso.
	Dentes + Gengiva	Remove os tecidos moles que interferem no escaneamento, deixando apenas os dentes e a gengiva necessários. Você pode usar essa opção para a maioria dos casos de escaneamento geral.
	Dentes + Gengiva intensos	Remove os tecidos moles que interferem no escaneamento, deixando apenas os dentes e a gengiva necessários. Essa opção adquire apenas dados da gengiva dentro de certa distância do dente e exclui outros tecidos moles distantes dos dentes. Também é eficaz para escaneamento edêntulo.
	Dentes	Remove todos os tecidos moles e a gengiva, deixando apenas os dentes. Essa opção é efetiva ao escanear apenas os dentes em um escaneamento adicional, após utilizar o filtro para "Dentes + Gengiva" no escaneamento inicial.

Filtro de coloração inteligente

A opção "Filtro de coloração inteligente" evita o escaneamento de materiais estranhos (por exemplo, luvas, etc.) no ambiente intraoral, registrando suas cores. Depois que as cores forem registradas e a opção ativada, as cores serão automaticamente filtradas durante o processo de escaneamento.

1. Ative a filtragem clicando na opção "Filtro de coloração inteligente" na parte inferior.

2. Para registrar uma nova cor, clique no ícone "Adicionar uma cor".

3. Aparece a caixa de diálogo Filtro de coloração inteligente.

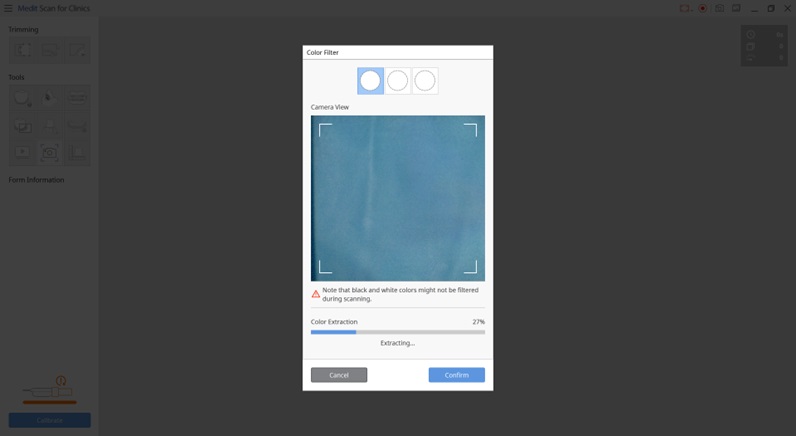

4. Prepare o material a ser filtrado. Depois, aperte o botão "Escanear" no scanner para começar o processo de reconhecimento das cores.

Smart Color Filtering-2.jpg

5. Clique em "Confirmar" para registrar a cor e concluir o registro dela.

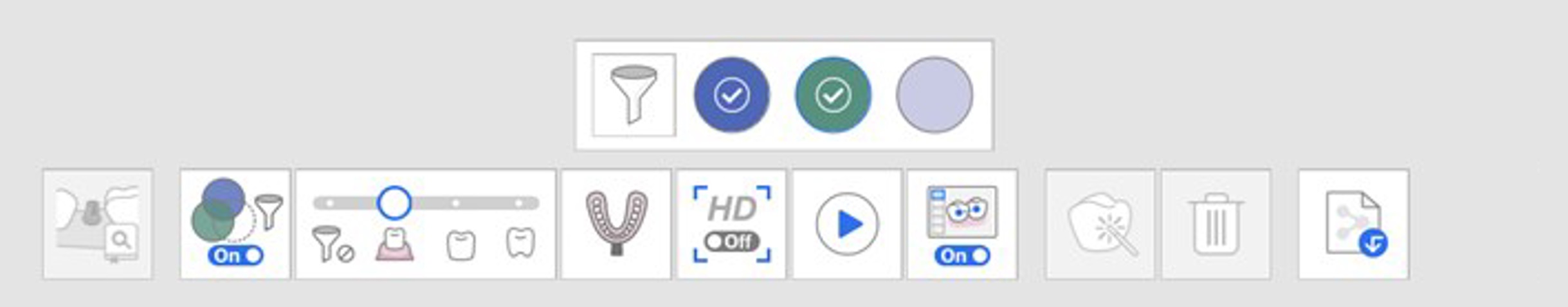

6. Você pode ativar ou desativar cada filtro de cor clicando nos ícones de cor.

Smart Color filtering 6.jpg

7. As cores registradas serão mostradas no ícone e salvas para todas as etapas de escaneamento, a menos que você as altere.

⚠️ Cuidado

Observe que se a tonalidade das cores que você registrou for próxima do preto, branco ou das cores dos dentes e gengiva, o sistema pode filtrar os dados de digitalização que você precisa adquirir.
As cores cadastradas serão exibidas no ícone "Smart Color Filtering".

Costura inteligente

🔎Aviso

A Costura inteligente é suportada apenas nas etapas de Pré-operatório para maxila, Pre-operatório para mandíbula, Maxila e Mandíbula.
A Costura inteligente não está disponível nas ferramentas Correspondência da biblioteca de pilares, Escaneamento em impressão e Escaneamento de prótese removível reembasada.
Não é possível usar Costura inteligente após usar as funcionalidades de Correspondência da biblioteca de pilares e Correspondência da biblioteca de scan bodies ou após o alinhamento da oclusão.

Para escaneamento 3D usando o método de gravação de vídeo, é importante escanear continuamente para que a câmera não perca o foco durante o processo de aquisição de dados de escaneamento.

Esse processo depende muito da habilidade do usuário e da condição da boca do paciente, mas o método de escaneamento suportado pela Costura inteligente pode eliminar esse inconveniente.

1. Ative o ícone "Costura inteligente" na parte inferior.

2. Comece o escaneamento na etapa que suporta a Costura inteligente: Pré-operatório.

smart stitching 2.jpg

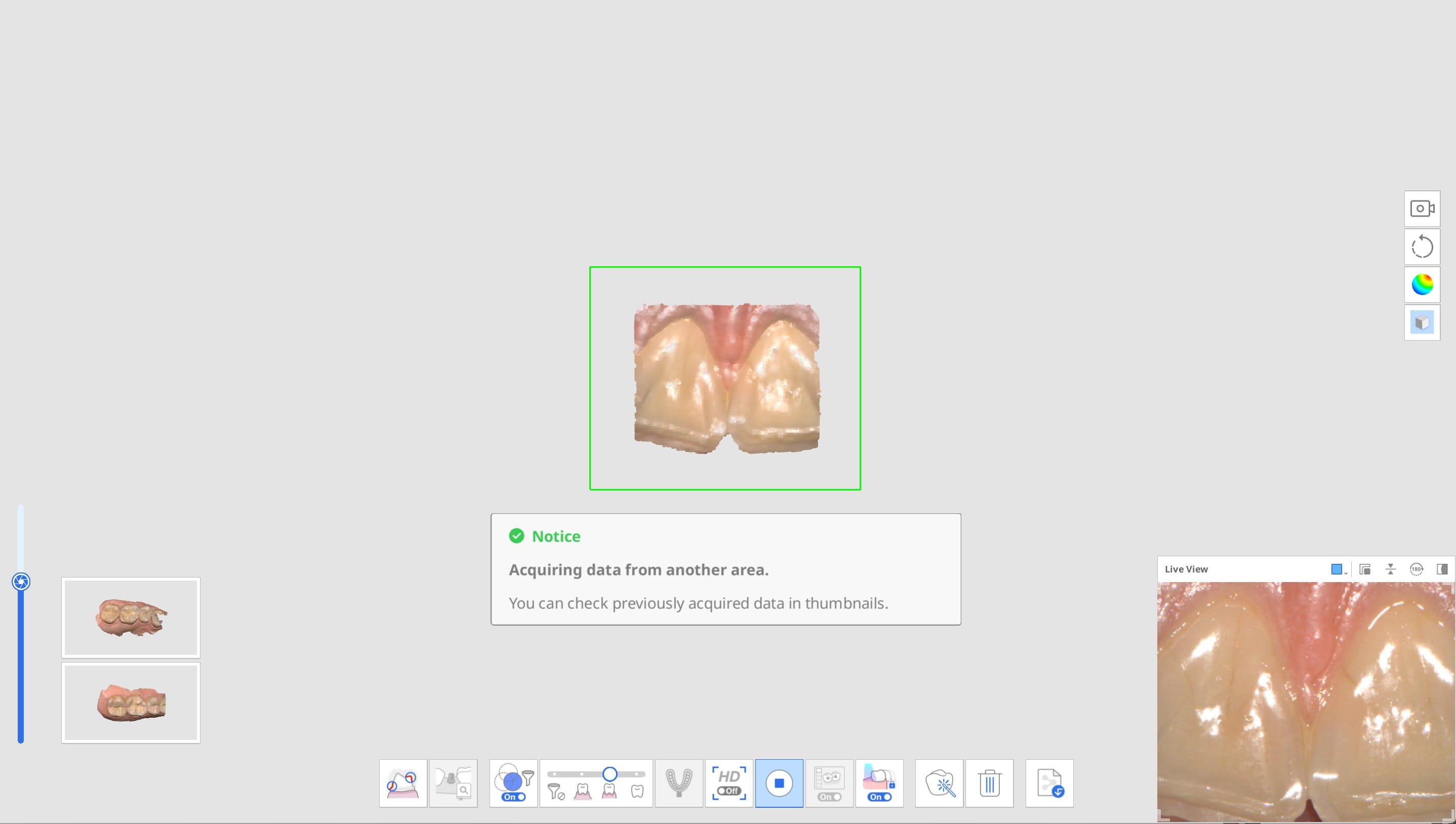

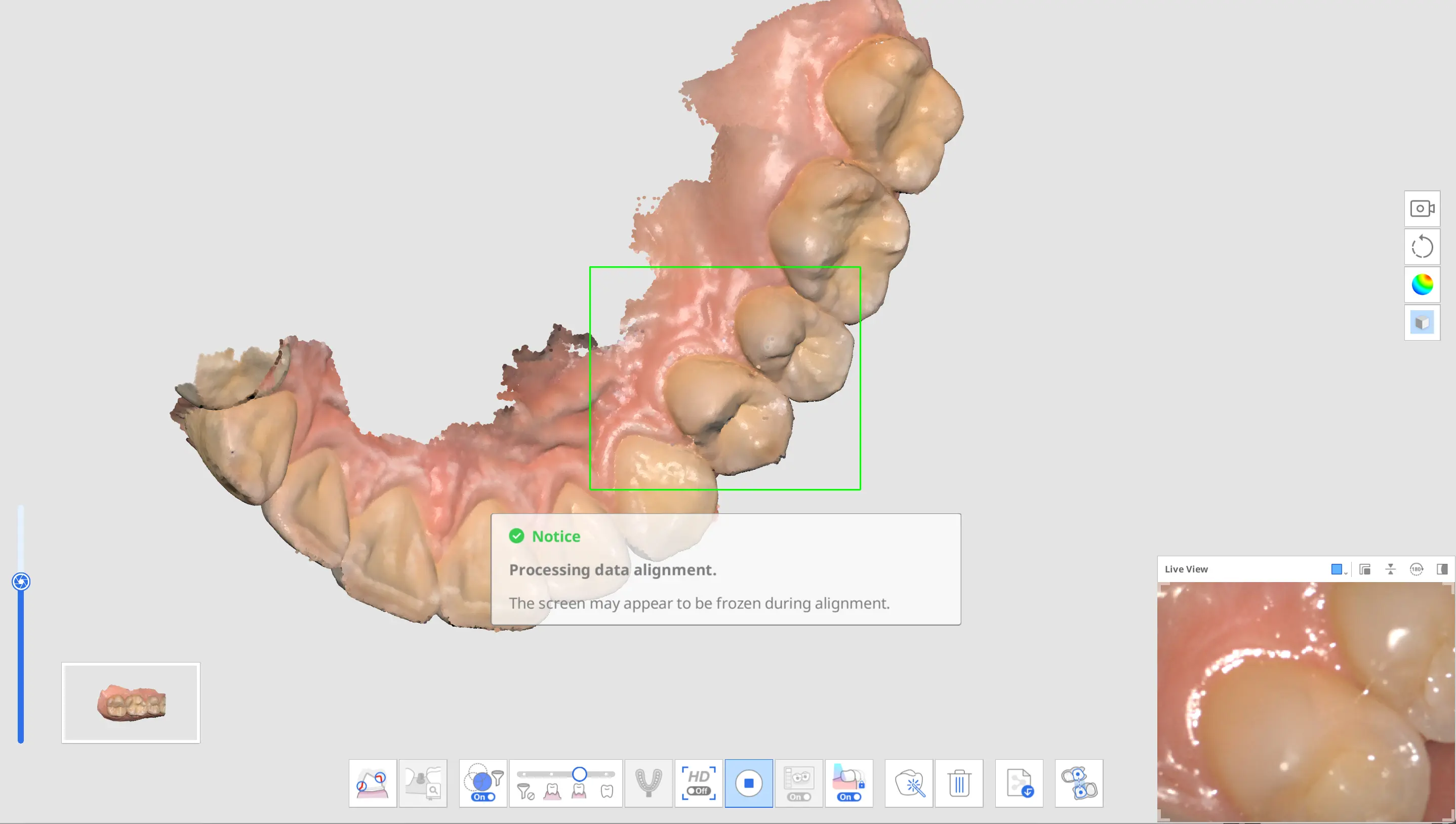

3. Se o scanner for movido para escanear outra área não contígua, será criada uma nova parte separada dos dados de escaneamento. Nesse momento, as partes dos dados escaneados anteriormente são exibidas como miniaturas no canto inferior esquerdo da tela.

smart stitching 4.jpg

4. Durante o escaneamento, se o scanner obtiver novos dados em uma área de dados de escaneamento não alinhada, ele tentará alinhar automaticamente e todas as miniaturas de dados alinhados desaparecerão.

Smart Stitching 4.webp

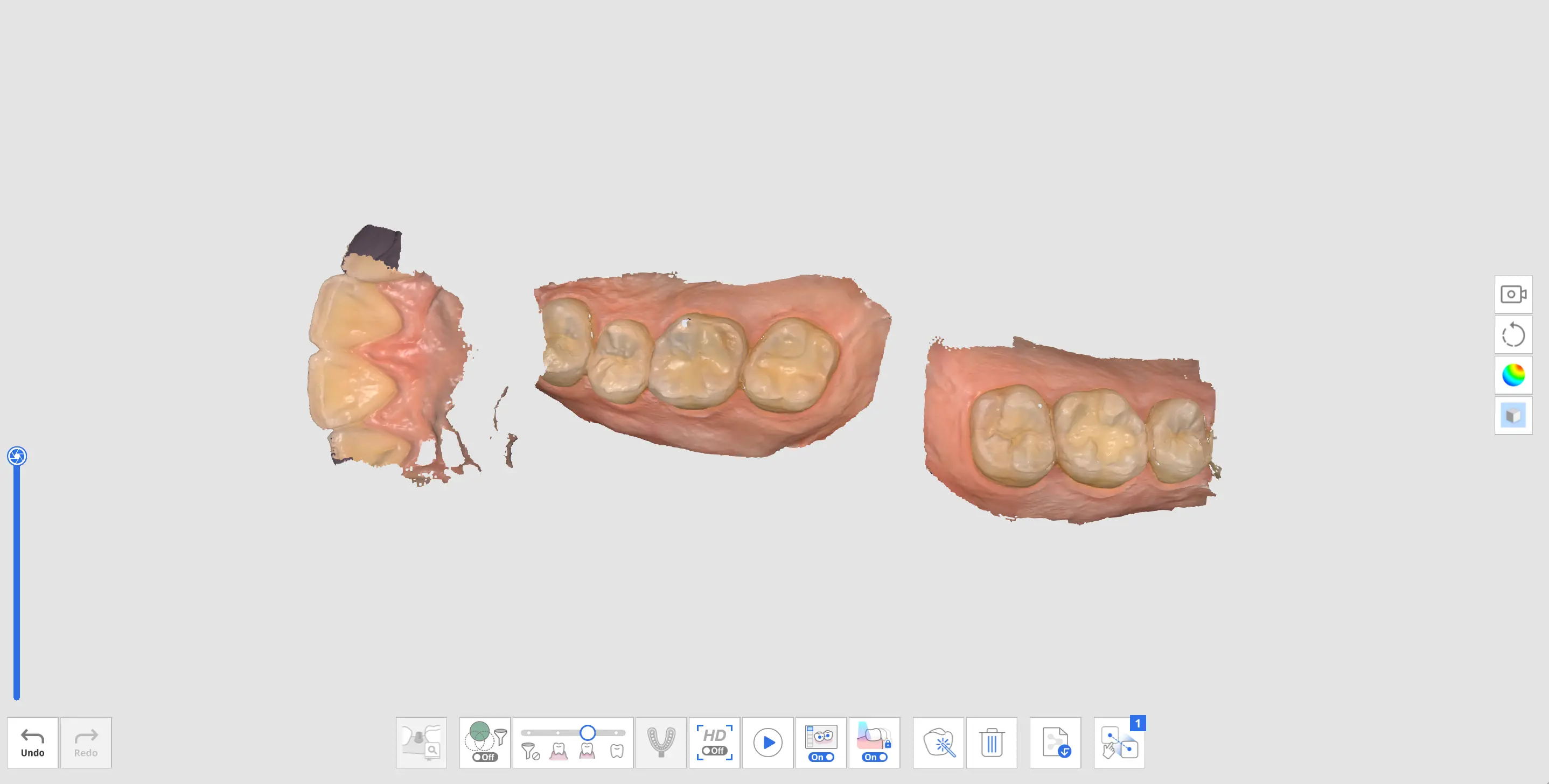

5. Depois que você pausar para revisar todas as partes dos dados capturadas separadamente, elas serão reunidas para você na tela principal. Observe que todas as partes dos dados capturadas devem ser alinhadas em um único escaneamento antes de passar para outro estágio de escaneamento.

Smart Stitching 5.webp

6. Para alinhar todos os dados de escaneamento, siga um destes procedimentos:

Escaneie dados adicionais para obter mais dados para o alinhamento automático.
Use a ferramenta Alinhamento manual para alinhar os dados.

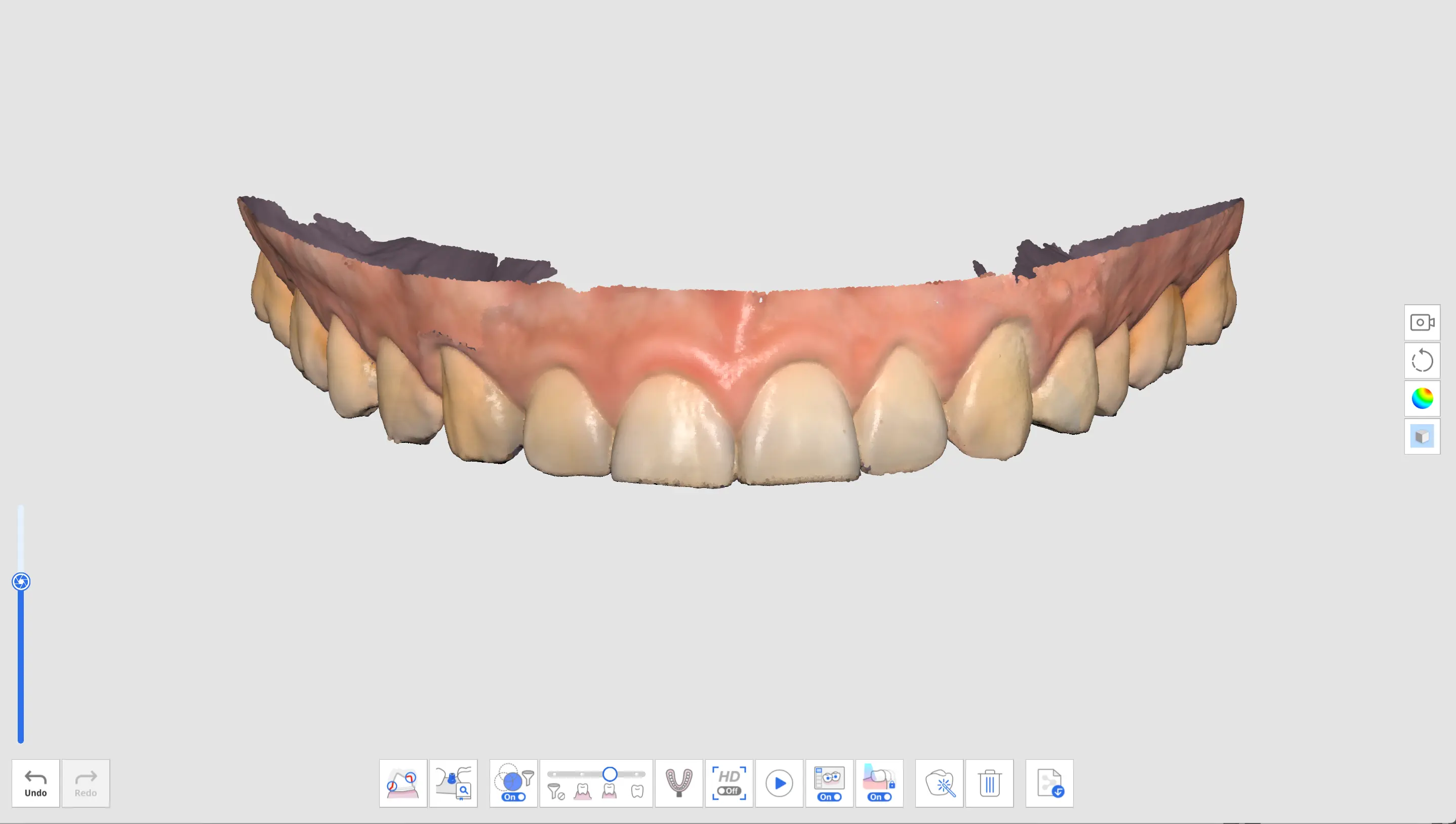

7. A aquisição de dados é concluída quando todos os dados de escaneamento desalinhados estão alinhados, conforme mostrado abaixo.

Smart Stitching 7.webp

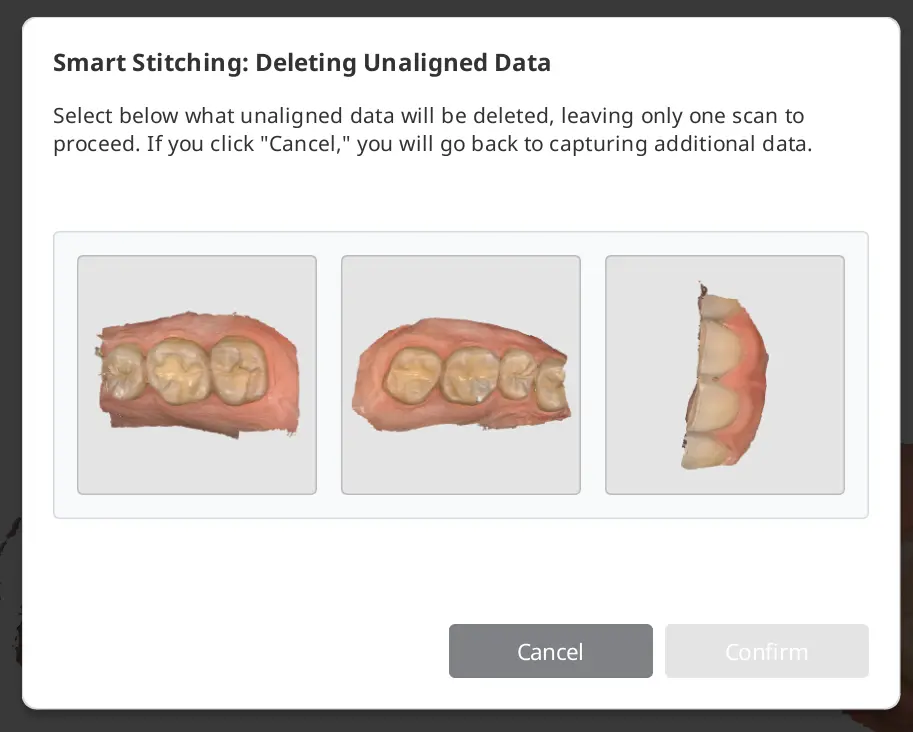

8. Se forem detectados dados desalinhados antes de passar para outro estágio de escaneamento, será solicitado que o usuário exclua os dados desalinhados até que reste apenas um conjunto de dados de escaneamento.

Smart Stitching 8.webp

Ferramentas avançadas

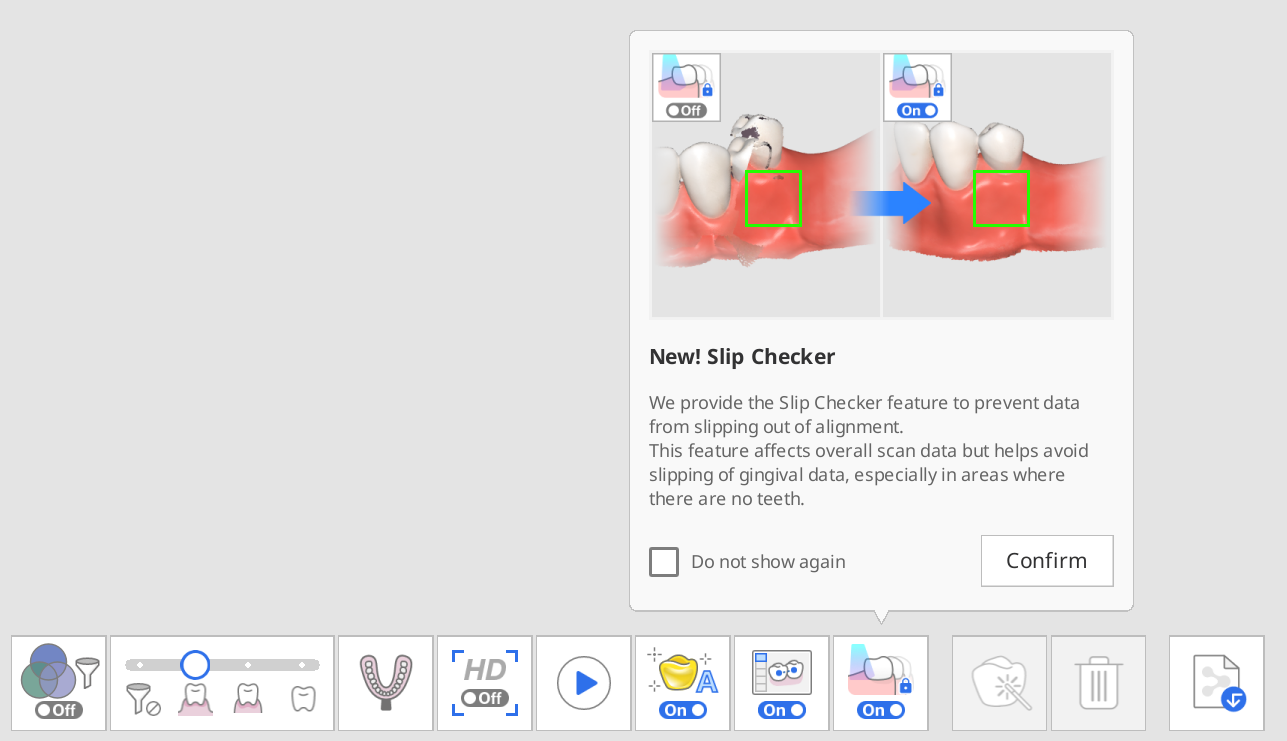

Verificador de talão

recurso Slip Checker evita que os dados escaneados saiam do alinhamento.
Esse recurso afeta os dados gerais do escaneamento, mas ajuda a evitar o deslizamento dos dados gengivais, especialmente em áreas onde não há dentes.

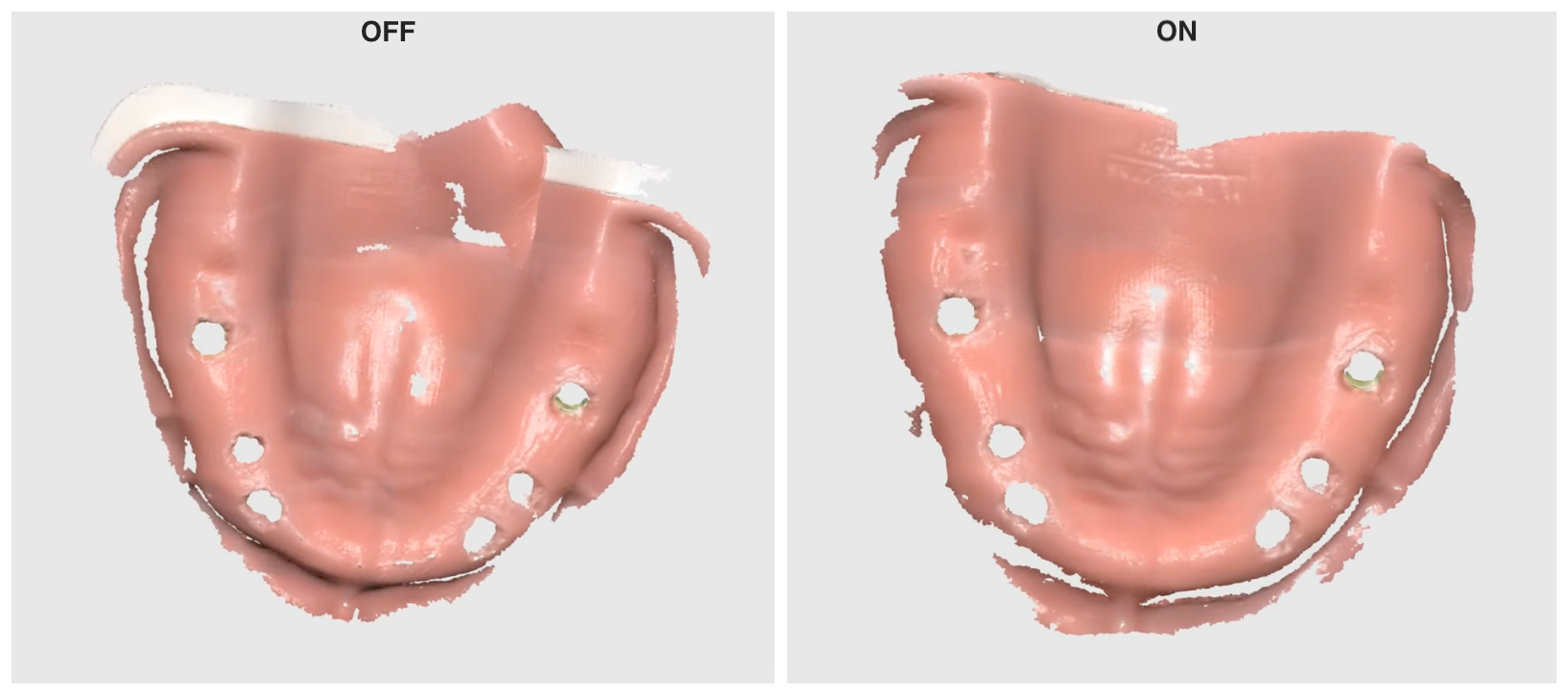

Conforme mostrado na imagem de comparação do Slip Checker On/Off abaixo, esse recurso será especialmente útil ao escanear áreas de tecidos moles onde não há dentes.

Digitalização de próteses de metal

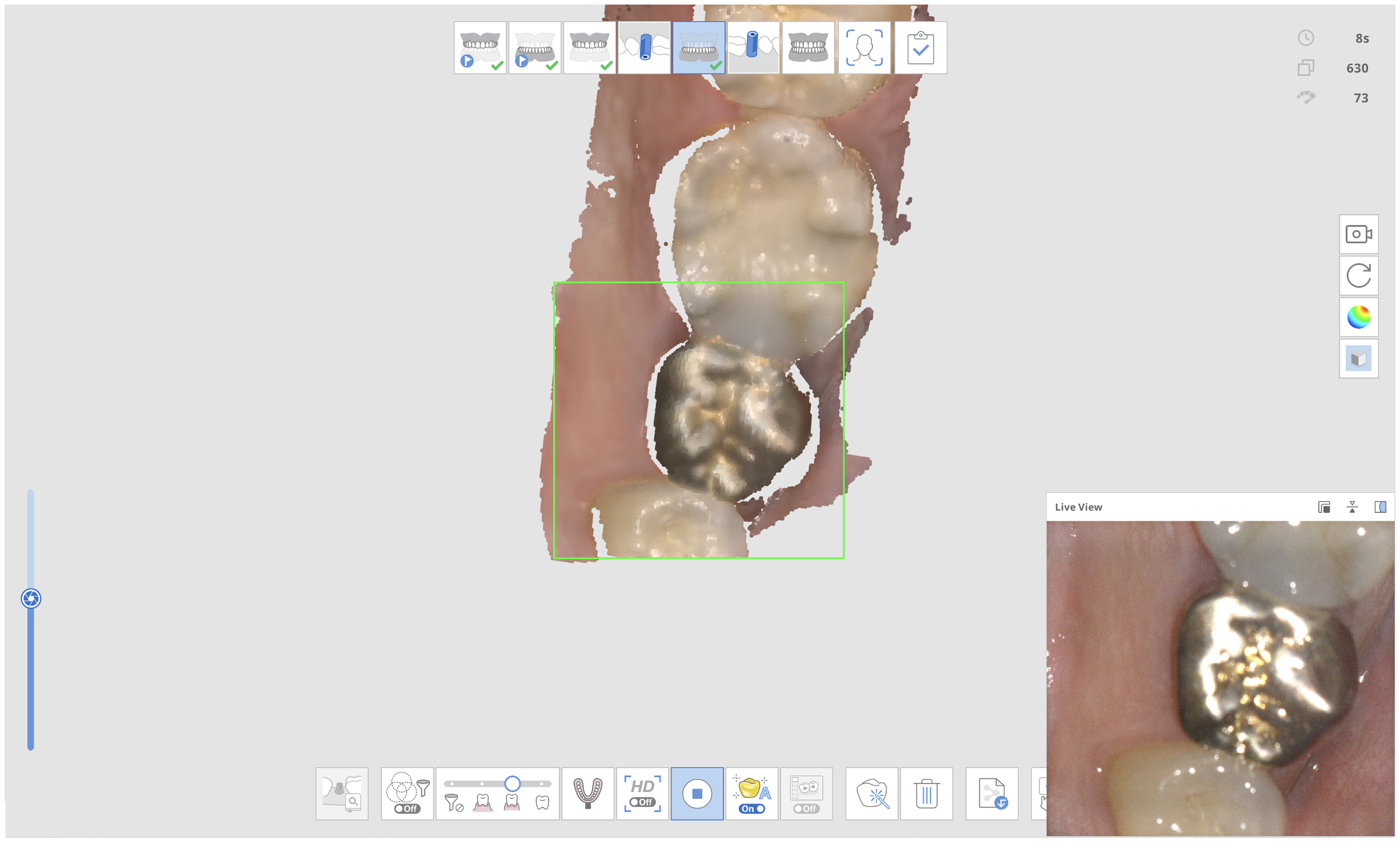

Se esta opção for ativada e uma prótese de metal for detectada durante o escaneamento, o desempenho do escaneamento é otimizado para escanear próteses de metal.

Na parte inferior da tela, clique no botão Varredura de metal e prossiga com a varredura.

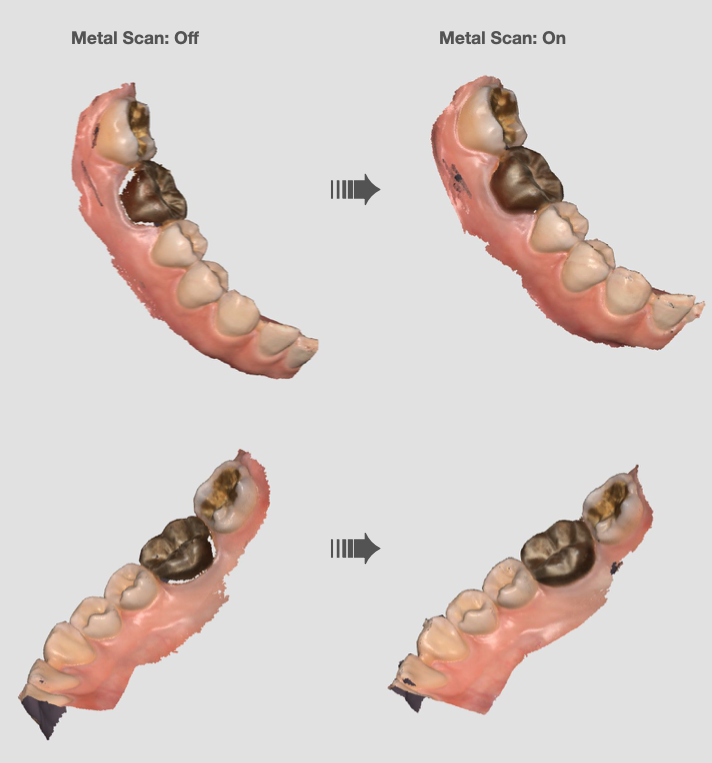

❏ Metal Scan OFF vs. Metal Scan ON

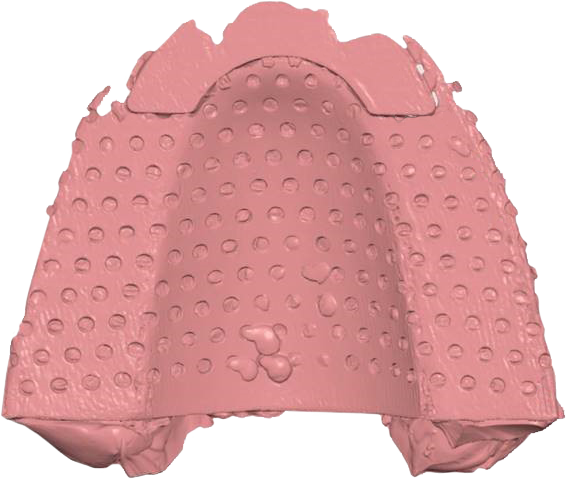

❏ Metal tray (Metal Scan ON)

❏ Bar pillar

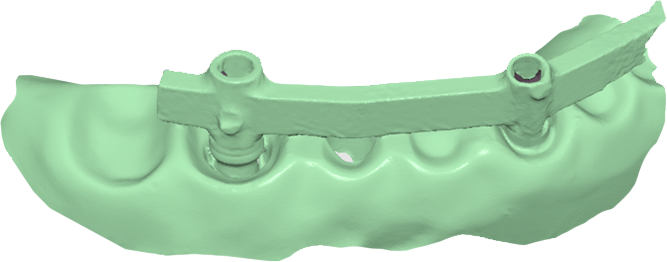

Metal Scan ON

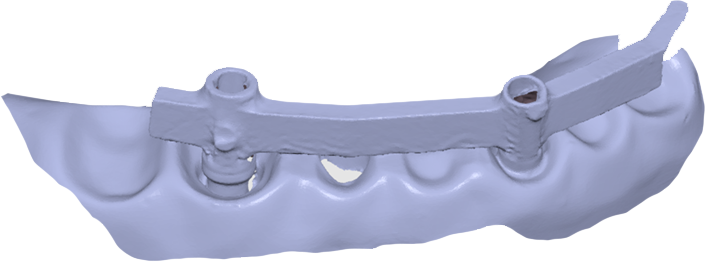

Metal Scan OFF

Mesmo ao realizar a varredura utilizando a opção “Metal Scan”, se a digitalização das áreas metálicas não for suficiente, consulte o documento abaixo.

A digitalização de metal não é boa o suficiente, mesmo quando digitalizada com o recurso "Metal Scan"

Como podemos melhorar a qualidade do escaneamento de uma coroa metálica completa?

Dicas Clínicas e Truques para Garantir Escaneamentos Perfeitos Perguntas e Respostas 7

	Iniciar	Inicia o escaneamento. O usuário também pode fazer isso pressionando o botão Escanear no scanner.
	Pare	Interrompe o escaneamento. O usuário também pode fazer isso pressionando o botão Escanear no scanner.
	Otimizar	Alinha as imagens 3D para um escaneamento mais preciso. Todo o ruído será removido após a otimização. “Otimizar” é aplicado automaticamente após a conclusão da digitalização, portanto, na maioria dos casos não é necessário executá-lo manualmente. Utilize “Otimizar” nas seguintes situações para alinhar os dados, remover ruídos e continuar a digitalização. Quando ocorrer ruído excessivo durante a digitalização de próteses dentárias Quando ocorrer desalinhamento, como dados sobrepostos em dupla camada Quando os dados de digitalização forem insuficientes em áreas com próteses metálicas
	Escaneamento em alta resolução	Adquire dados de escaneamento em alta resolução para todos ou parte dos dados de escaneamento. Os dados de escaneamento de alta resolução e de resolução padrão são mesclados suavemente no pós-processamento. * Não disponível no i600
	Importar dados do escaneamento	Importa dados 3D do Medit Link.
	Excluir	Exclui dados de escaneamento da etapa atual. Todos os dados relacionados à etapa atual podem ser excluídos.
	Desfazer	Cancela o escaneamento anterior.
	Refazer	Restaura o escaneamento cancelado.

	Escaneamento em impressão	Fornece escaneamento integrado para combinar dados de escaneamento intraoral e em impressão. Mescla facilmente os dados de escaneamento intraoral e em impressão com o escaneamento integrado. * Consulte Exemplos de caso e fluxo de trabalho > Escaneamento em impressão para obter uma descrição detalhada de como usar a ferramenta.
	Correspondência da biblioteca de pilares	Gerencia bibliotecas de pilares personalizados. Esses dados da biblioteca são alinhados automaticamente com os dados do escaneamento, minimizando a necessidade de escanear áreas de difícil acesso. * Consulte Exemplos de caso e fluxo de trabalho > Correspondência da biblioteca de pilares para obter uma descrição detalhada de como usar a ferramenta.
	Correspondência da biblioteca de scan bodies	Gerencia bibliotecas do scan body predefinidas e personalizadas. Esses dados de biblioteca são alinhados automaticamente com os dados de escaneamento, minimizando a necessidade de escanear áreas de difícil acesso. Os dados da biblioteca podem ser compartilhados para outros processos, como design. * Consulte Exemplos de caso e fluxo de trabalho > Correspondência da biblioteca de scan bodies para obter uma descrição detalhada de como usar a ferramenta.
	Movimento mandibular	Registra e reproduz o movimento mandibular do paciente. * Consulte Etapas de escaneamento > Oclusão > Ferramentas adicionais para a etapa de oclusão > Movimento mandibular para obter uma descrição detalhada de como usar a ferramenta.
	Revisão da preparação	Verifique se a preparação do dente foi concluída dentro do intervalo de valores predefinidos. Você pode verificar os dados de dentes preparados com caminho de inserção e medições de distância. * Consulte Exemplos de caso e fluxo de trabalho > Revisão da preparação para obter uma descrição detalhada de como usar a ferramenta.
