📖 Ferramentas da barra de ferramentas principal

A barra de ferramentas principal inclui ferramentas para modificar e avaliar o modelo 3D, bem como informações sobre o scanner.



Ferramenta de recorte

As ferramentas de recorte ajudamn a editar e remover o ruído dos dados.

	Recorte de polilinha	Remove todas as entidades dentro de uma forma de polilinha desenhada na tela.
	Pincel de recorte	Remove todas as entidades na tela em um caminho desenhado à mão. Apenas a vista frontal será selecionada. O pincel vem em três tamanhos.
	Recorte rápido	Remove rapidamente os dados desacoplados do restante dos dados.

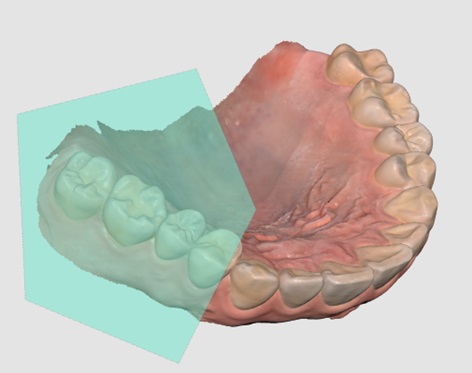

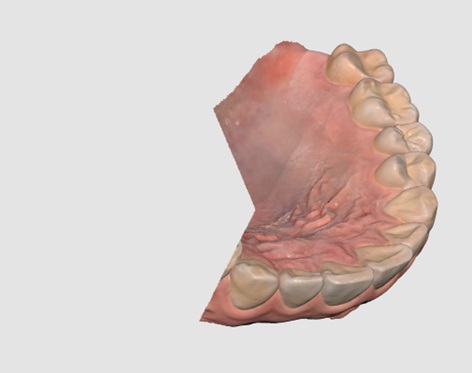

Recorte de polilinha

1. Clique em "Recorte de polilinha" na ferramenta de recorte na barra de ferramentas principal.

2. Desenhe uma polilinha ao redor da área que deseja excluir nos dados 3D.

3. Exclua a região selecionada clicando com o botão direito do mouse.

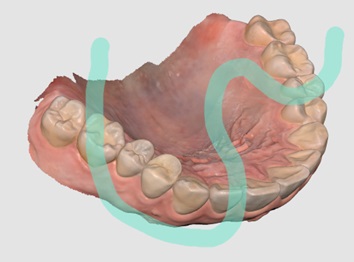

Pincel de recorte

Com Pincel de recorte, você pode remover todas as entidades em um caminho desenhado à mão na tela. As ferramentas a seguir são fornecidas na parte inferior da tela quando você seleciona a ferramenta Pincel de recorte.

	Tamanho do pincel	Define um tamanho do pincel. O pincel vem em três tamanhos.
	Recorte manual de ruído	Remove dados de ruído desnecessários na área selecionada com um pincel.
	Recorte automático de ruído	Remove dados de ruído desnecessários automaticamente de acordo com a direção de visualização.

1. Clique em "Pincel de recorte" na ferramenta de recorte na barra de ferramentas principal.

2. Selecione o tamanho do pincel na parte inferior.

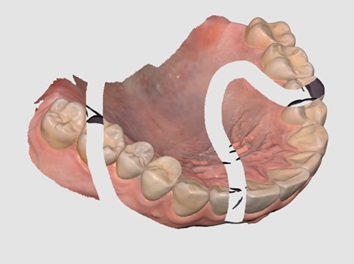

3. Selecione as áreas de onde o ruído deve ser recortado. Apenas a vista frontal será selecionada.

4. A área selecionada é excluída automaticamente após a seleção da área com o mouse.


Recorte manual de ruído

Você pode remover manualmente os dados de ruído desnecessários.

🔎Aviso

Quando essa opção está desativada, você pode selecionar uma área com o pincel, mas a área não é removida.



1. Clique no ícone da ferramenta "Recorte manual de ruído" na parte inferior.

2. Selecione o tamanho do pincel na parte inferior.

3. Selecione as áreas de onde o ruído deve ser recortado.
4. A área selecionada é excluída automaticamente após a seleção da área com o mouse.

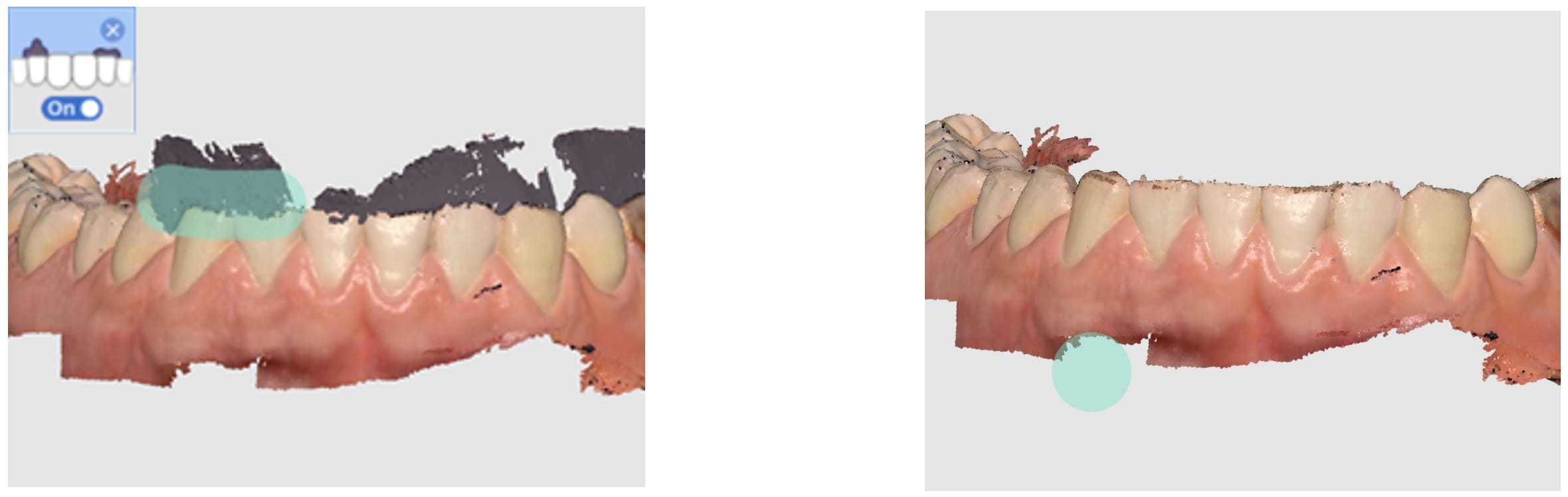

Recorte automático de ruído

Você pode recortar automaticamente tecidos moles desnecessários, como lábios, bochechas e língua.

1. Clique no ícone da ferramenta "Recorte automático de ruído" na parte inferior.
2. O programa remove automaticamente os tecidos moles desnecessários.

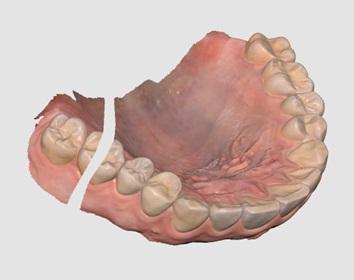

Recorte rápido

1. Clique em "Recorte rápido" na ferramenta de recorte na barra de ferramentas principal.

2. Clique nos dados separados do restante dos dados de escaneamento.

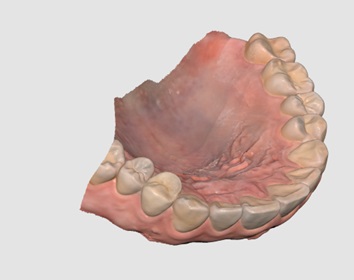

3. A área isolada em que você clicou é removida conforme abaixo.


Ferramentas de função

	Área de Bloqueio	Bloqueia uma área específica usando as ferramentas de seleção.
	Análise de corte inferior	Analisa a área de corte inferior com base na direção de inserção.
	Alternar entre mandíbula e maxila	Alterna entre os escaneamentos de mandíbula e maxila. Isso é útil se o operador escanear acidentalmente a área errada.
	Pré-visualização do Resultado	Mostra a pré-visualização da área selecionada para verificar a qualidade dos dados antes do processamento em si.
	Linha de margem	Cria uma linha de margem automática ou manualmente. As informações da linha de margem também podem ser importadas para um programa de design.
	Limpeza inteligente de dados	Filtra dados de tecidos moles removendo dados não confiáveis usando o Mapa de confiabilidade.
	Replay do escaneamento	Dá um replay no processo de escaneamento.
	Câmera HD	Obtém imagens 2D com dados de modelo 3D e as compartilha com um laboratório.
	Registrar pilares	Registra um pilar na biblioteca o escaneando você mesmo ou o importando. Depois de registrado, você pode usá-lo para Correspondência da biblioteca de pilares.

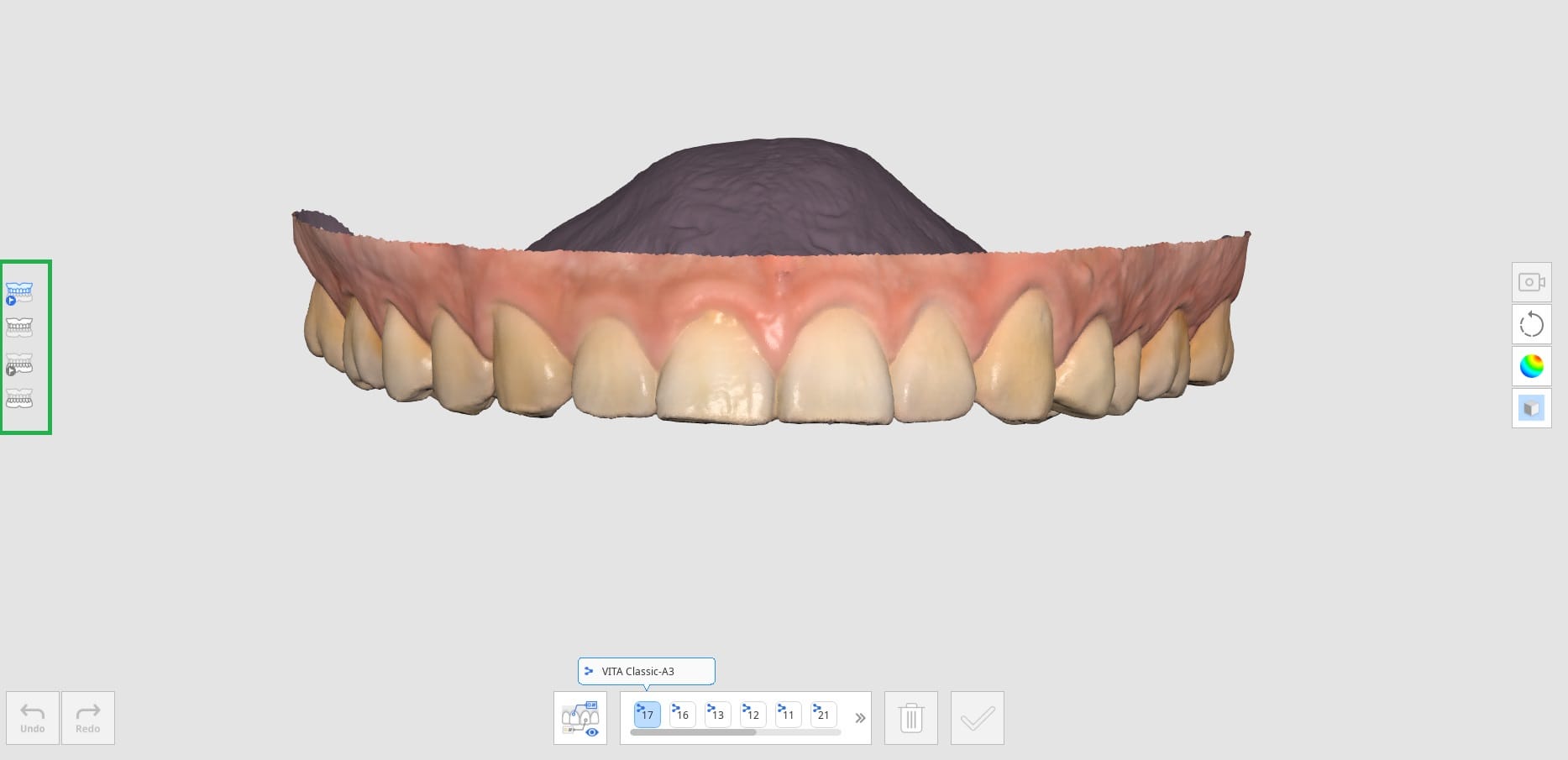

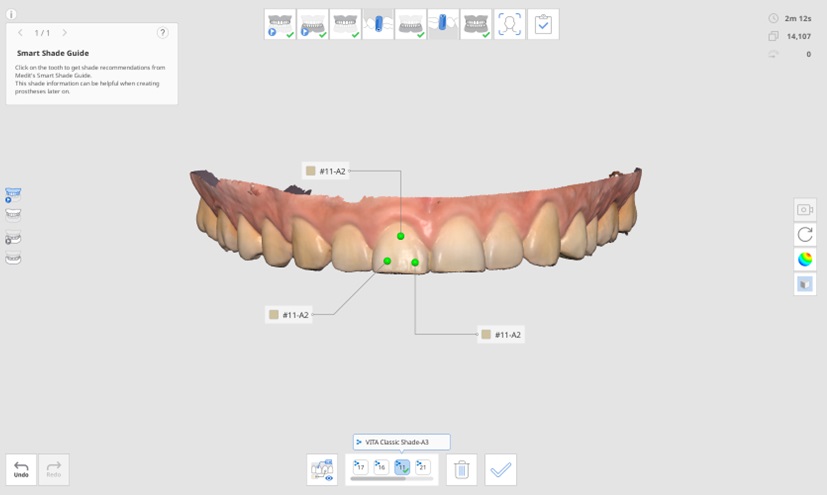

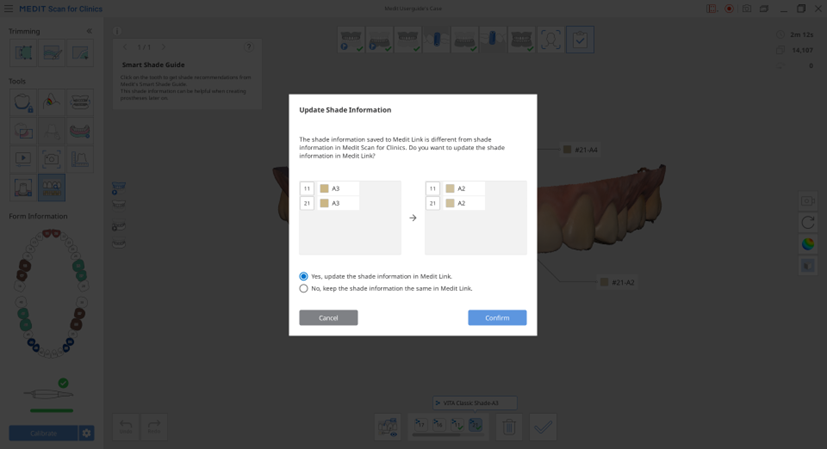

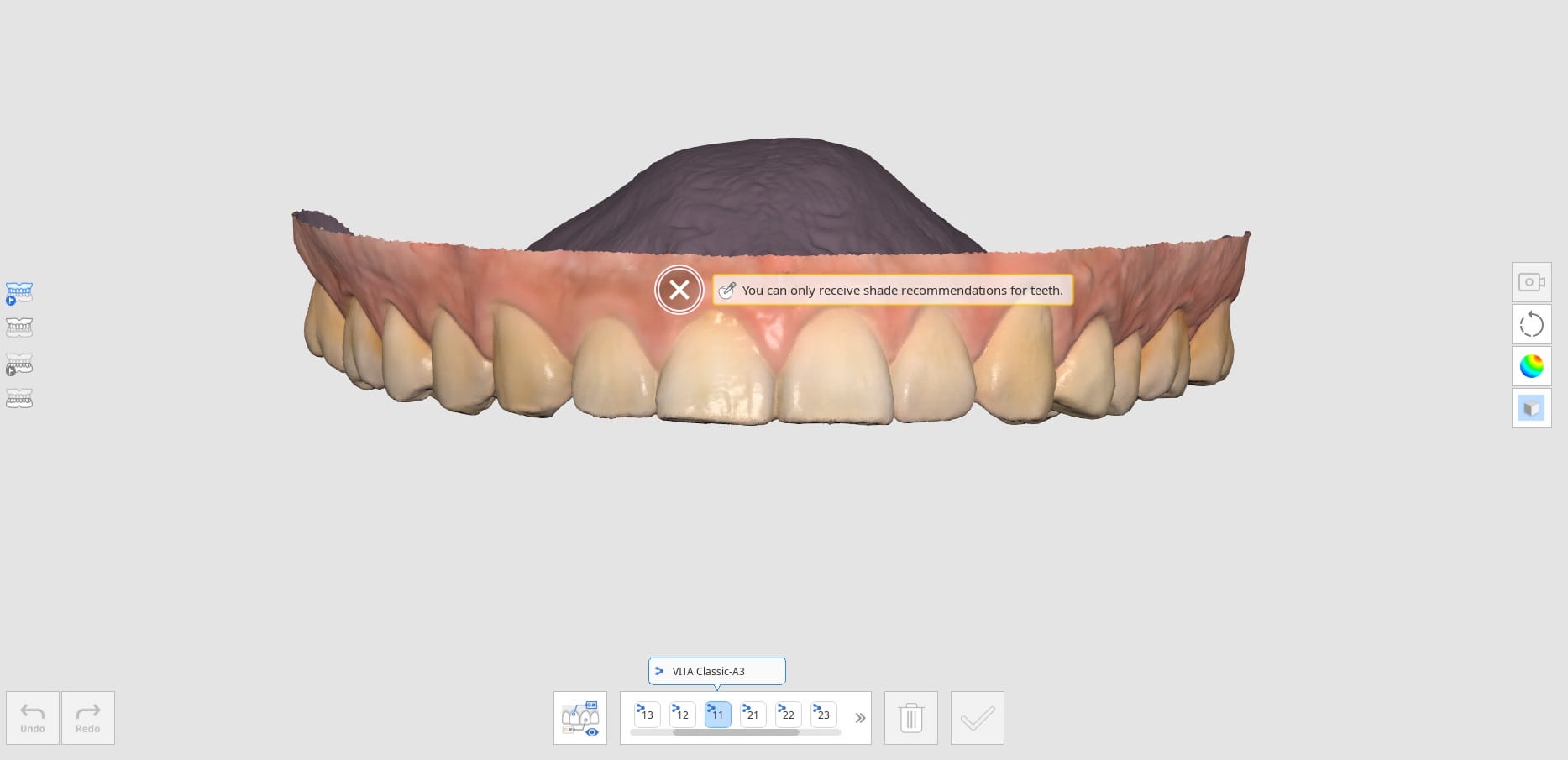

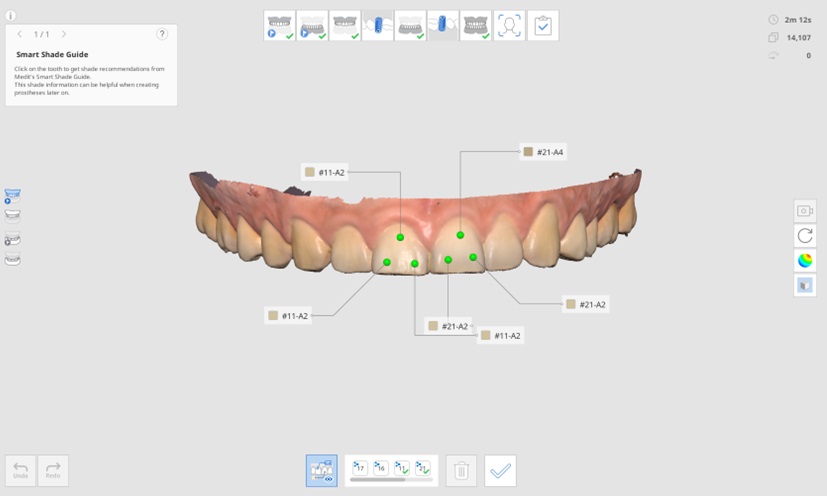

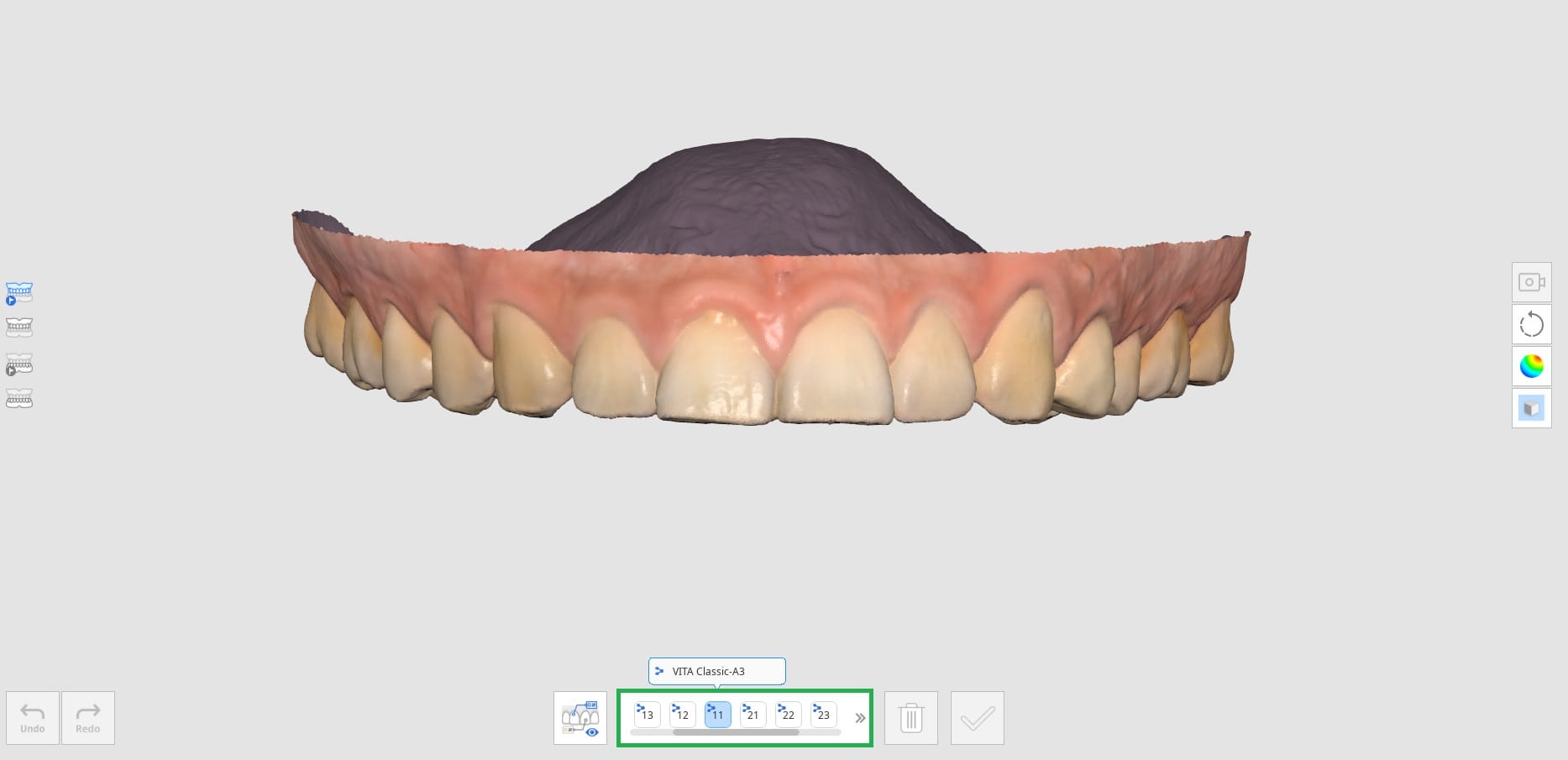

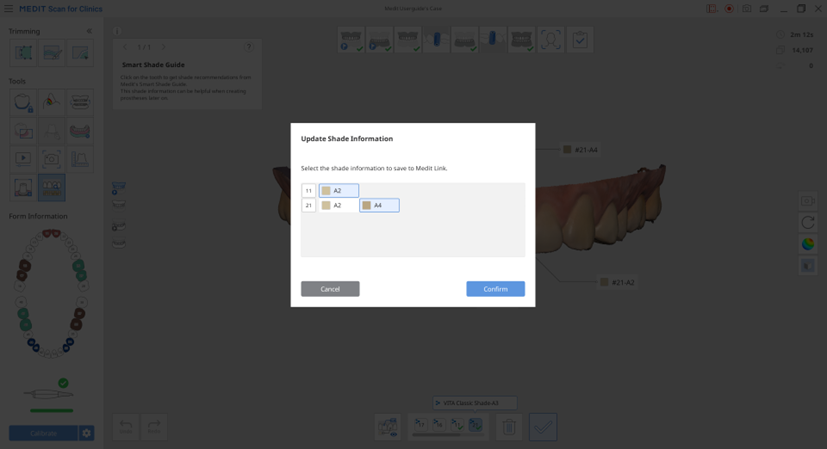

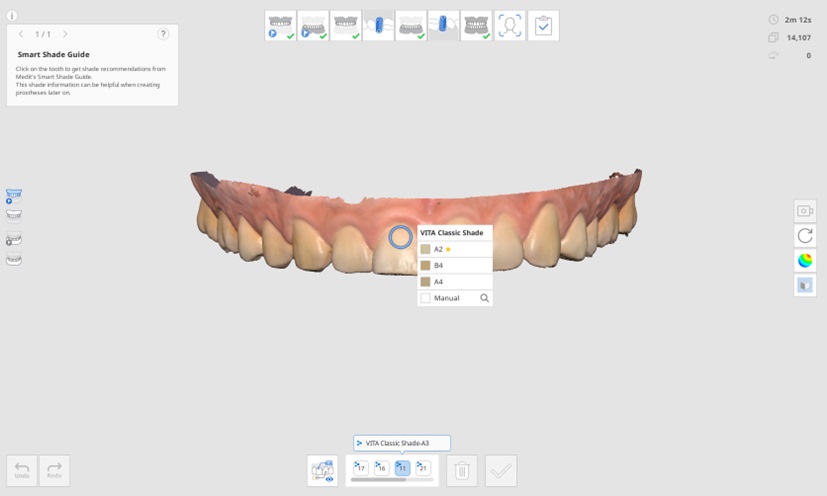

	Guia de tonalidade inteligente	Fornece recomendações de tonalidade inteligente.

Se você selecionar uma das ferramentas de função acima na barra de ferramentas principal, as seguintes ferramentas de seleção serão mostradas na parte inferior para trabalho na função.

	Seleção de Polilinhas	Seleciona todas as entidades dentro de uma forma de polilinha desenhada na tela.
	Seleção em círculos	Seleciona todas as entidades dentro de uma área circular.
	Seleção em Pincel	Seleciona todas as entidades na tela em um caminho desenhado à mão. O pincel vem em três tamanhos.
	Seleção inteligente do dente	Seleciona automaticamente a área de um único dente com um clique. Você pode clicar no dente ou arrastar nele. * Essa ferramenta é útil para Área de bloqueio, Linha de margem, Revisão da preparação e Revisão de escaneamento inteligente.
	Seleção	Ativa o modo de seleção para selecionar áreas usando as ferramentas de seleção acima.
	Cancelamento de seleção	Ativa o modo de cancelamento de seleção para cancelar a seleção de áreas usando as ferramentas de seleção acima.
	Limpar toda à seleção	Limpa a seleção inteira.
	Confirmar	Aplica os resultados à ferramenta selecionada.

Área de Bloqueio

Você pode bloquear uma área específica usando as ferramentas de seleção para que o escaneamento posterior não afete as formas da área bloqueada, mas a cor.

🔎Aviso

Essa funcionalidade é útil ao preservar os dados da gengiva retraída escaneados após a remoção do cabo.

1. Clique em "Área de bloqueio" na barra de ferramentas principal.

2. Selecione uma área para bloquear com as ferramentas de seleção de área.

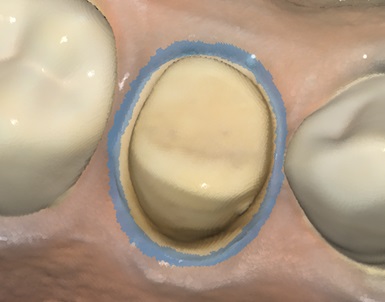

3. Selecione a área que deseja bloquear. A área selecionada é apresentada em outra cor.


Você pode desbloquear a área bloqueada seguindo um destes procedimentos:

1. Clique no ícone da ferramenta "Cancelamento de seleção" a fim de alternar para o modo de cancelamento de seleção, selecione uma ferramenta de seleção e mascare as áreas a serem desbloqueadas.

2. Clique no ícone da ferramenta "Limpar toda a seleção" para desbloquear todas as áreas bloqueadas.


Análise de corte inferior

Analisa a área de corte inferior com base na direção de inserção. A direção de inserção pode ser determinada por Direção automática ou Direção manual.

	Direção Automática	O sistema calcula automaticamente a direção na qual a área de corte inferior é minimizada. Depois, exibe a área de corte inferior na tela de visualização.
	Direção Manual	O sistema calcula a área de corte inferior com base na direção de visualização do usuário. O usuário pode alterar a direção da visualização movendo ou rotacionando os dados. Depois, exibe a área de corte inferior na tela de visualização.

Análise de corte inferior com Direção automática

1. Clique no ícone da ferramenta "Análise de corte inferior" na barra de ferramentas principal.

2. Selecione a região de interesse para calcular a área de corte inferior com ferramentas de seleção de área.

3. Se não houver área selecionada, o programa calculará a área de corte inferior para todo o modelo 3D na área de exibição dos dados.
4. Clique no ícone "Direção automática" na parte inferior.

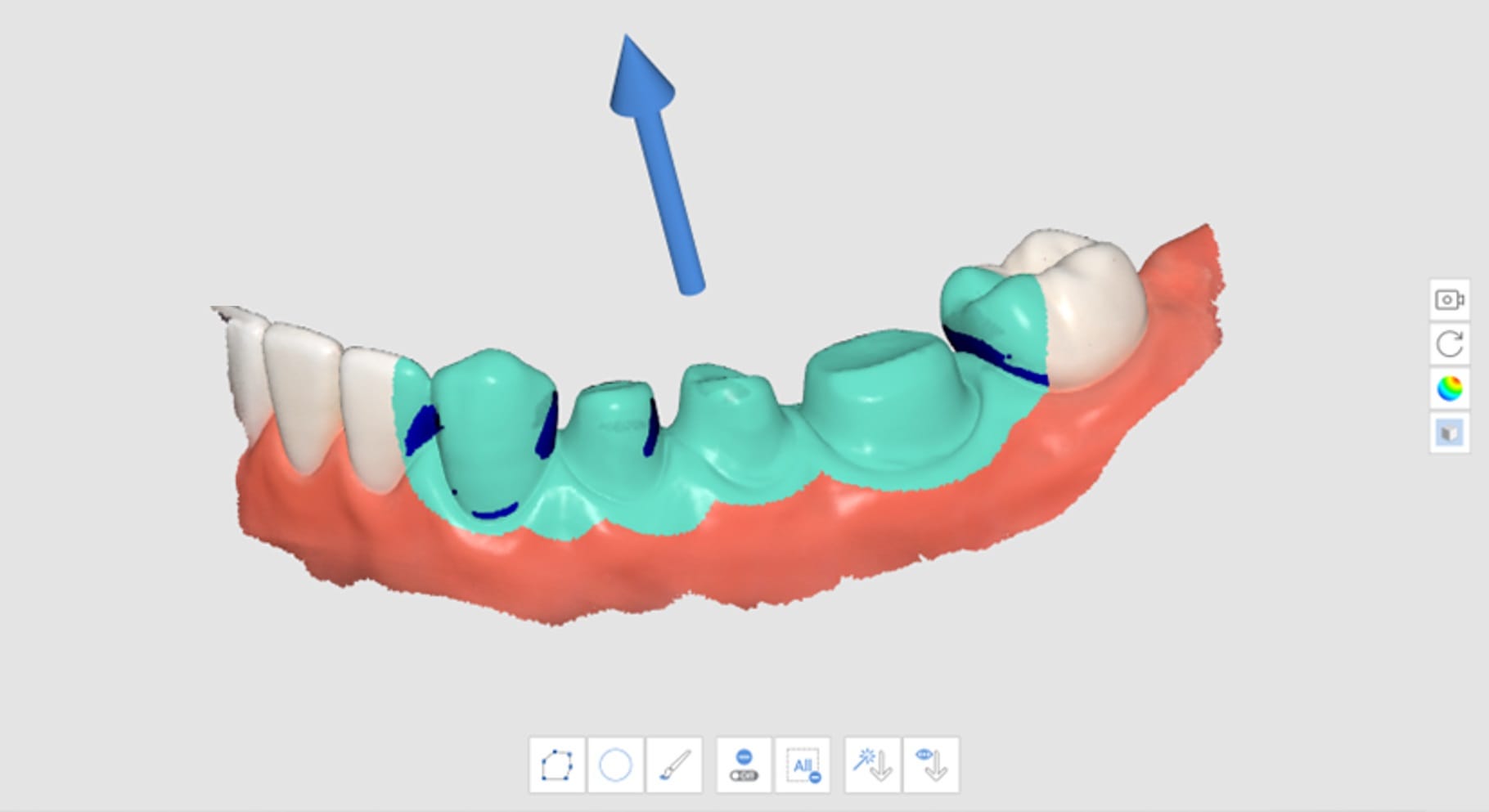

5. Aparece uma seta do caminho de inserção na direção em que a área de corte inferior é minimizada e as áreas de corte inferior são apresentadas em azul escuro.

6. É possível alterar a direção do caminho de inserção clicando com o botão esquerdo do mouse e arrastando a seta.


Análise de corte inferior com Direção manual

1. Clique no ícone da ferramenta "Análise de corte inferior" na barra de ferramentas principal.

2. Selecione a região de interesse para calcular a área de corte inferior com ferramentas de seleção de área.
3. Use as ferramentas "Mover", "Rotacionar", "Aumentar zoom" e "Diminuir zoom" na barra de ferramentas lateral para alterar a direção do modelo.
4. Clique no ícone "Direção manual" na parte inferior.

5. Uma seta de caminho de inserção aparece na direção do ponto de vista do usuário.
6. É possível alterar a direção do caminho de inserção clicando com o botão esquerdo do mouse e arrastando a seta.

Alternar entre mandíbula e maxila

Quando a mandíbula é escaneada na etapa de escaneamento da maxila por engano, ou vice-versa, você pode corrigir isso usando essa funcionalidade.

1. Clique no ícone da ferramenta "Alternar entre mandíbula e maxila" na barra de ferramentas principal.

2. Os dados atuais nas etapas de Maxila e Mandíbula são trocados entre si.

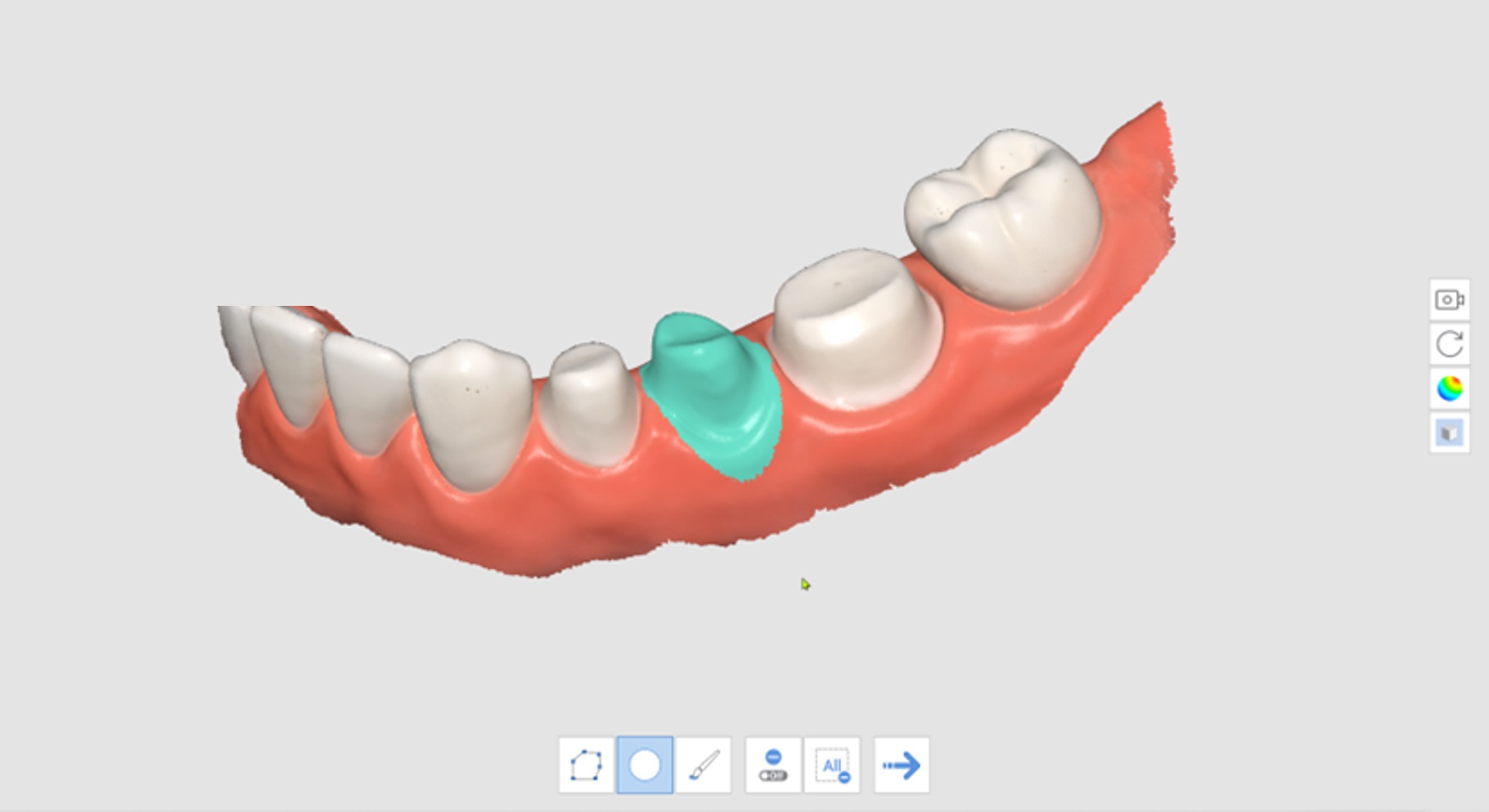

Pré-visualização do Resultado

1. Clique no ícone da ferramenta "Pré-visualização do resultado" na barra de ferramentas principal.

2. Selecione uma área para pré-visualizar com as ferramentas de seleção de área.

3. Clique em "Próxima etapa" para visualizar o resultado.

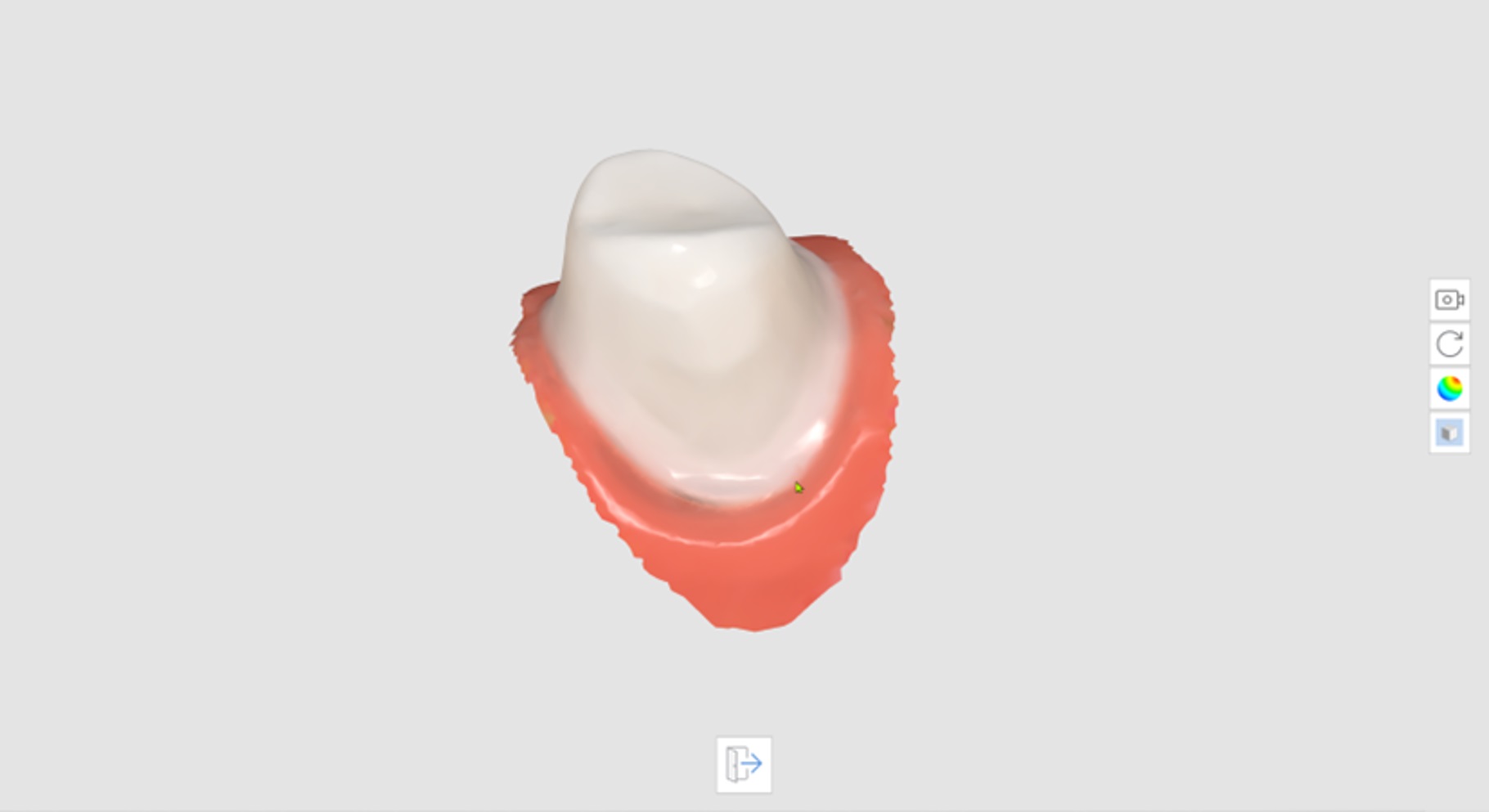

4. Pré-visualize o resultado.

5. Clique em "Sair" para voltar à etapa anterior.


Linha de margem

As ferramentas a seguir são fornecidas na funcionalidade Linha de margem.

	Criação automática	Cria um linha de margem automaticamente, de acordo com os pontos selecionados pelo usuário. Ao selecionar vários pontos, será criada uma linha de margem fechada.
	Mudança dinâmica de visualização	Ative essa opção para rotacionar automaticamente os dados de acordo com a direção da visualização.
	Criação manual	Cria uma linha de margem manualmente de acordo com os pontos selecionados pelo usuário. Ao concluir uma curva fechada adicionando pontos de controle manualmente, uma linha de margem é criada.
	Editar	Ativa a edição da linha de margem. O usuário pode adicionar, mover e remover os pontos de controle de uma linha de margem.
	Excluir	Exclui a linha de margem.
	Modo de exibição da curvatura	Mede a curvatura da superfície dos dados para exibi-los em cores diferentes por meio de um mapa de cores. Se a cor for mais vermelha, será mais em relevo; se a cor for mais azul, será mais gravada. Você pode utilizar a barra deslizante de intervalo de expressão de cores para ajustar o raio da cor.
	Vista da seção	Exibe a seção transversal da área onde o ponteiro do mouse está localizado. Evita que qualquer área fique oculta ao aumentar o zoom e permite verificar a margem ampliada com mais cuidado.

1. Clique no ícone da ferramenta "Linha de margem" na barra de ferramentas principal.

2. Selecione a etapa Maxila ou Mandíbula.
3. Selecione um número de dente.

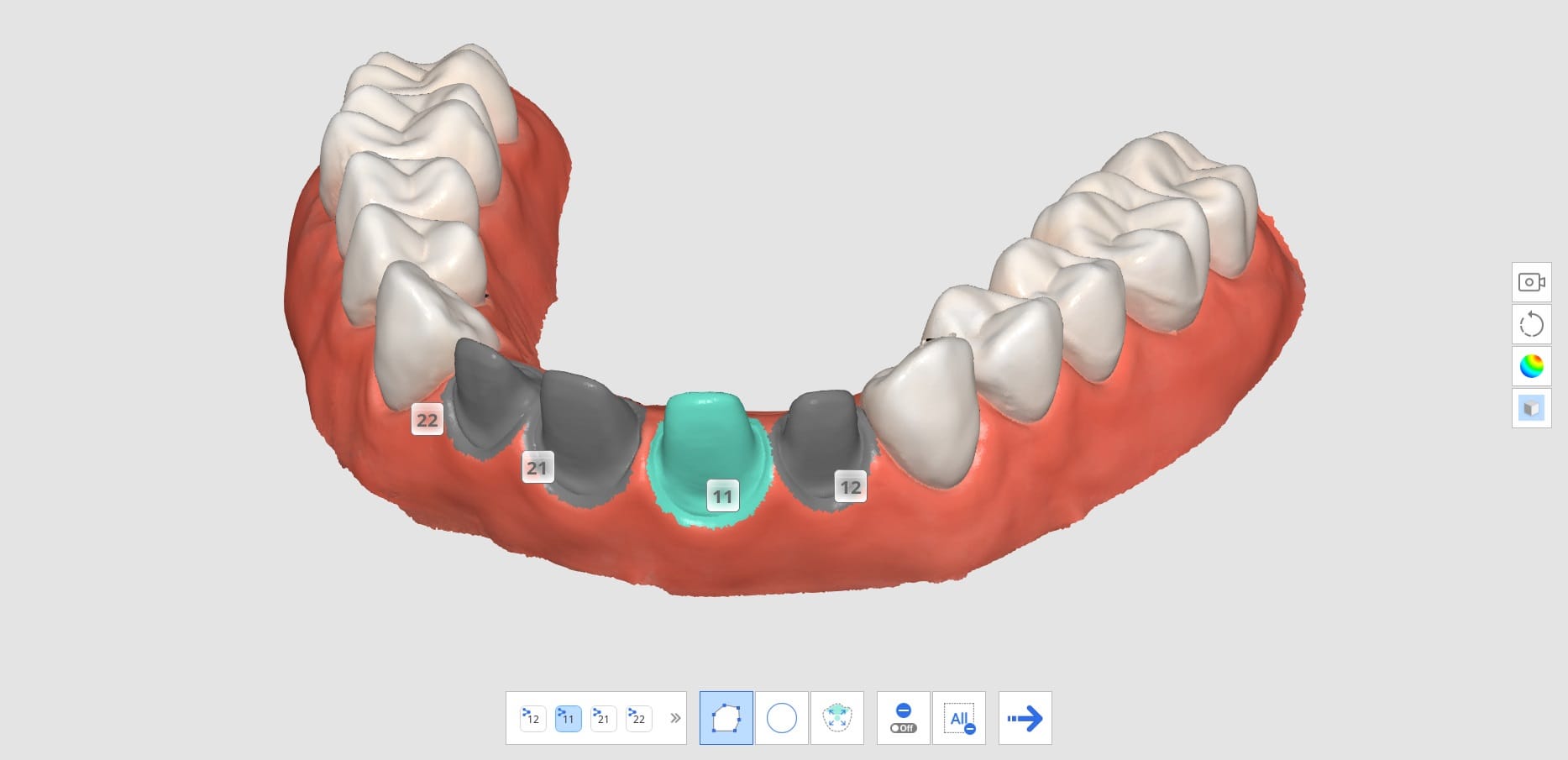

4. Selecione uma área para o número de dente selecionado com as ferramentas de seleção de área e clique no ícone "Próxima etapa".

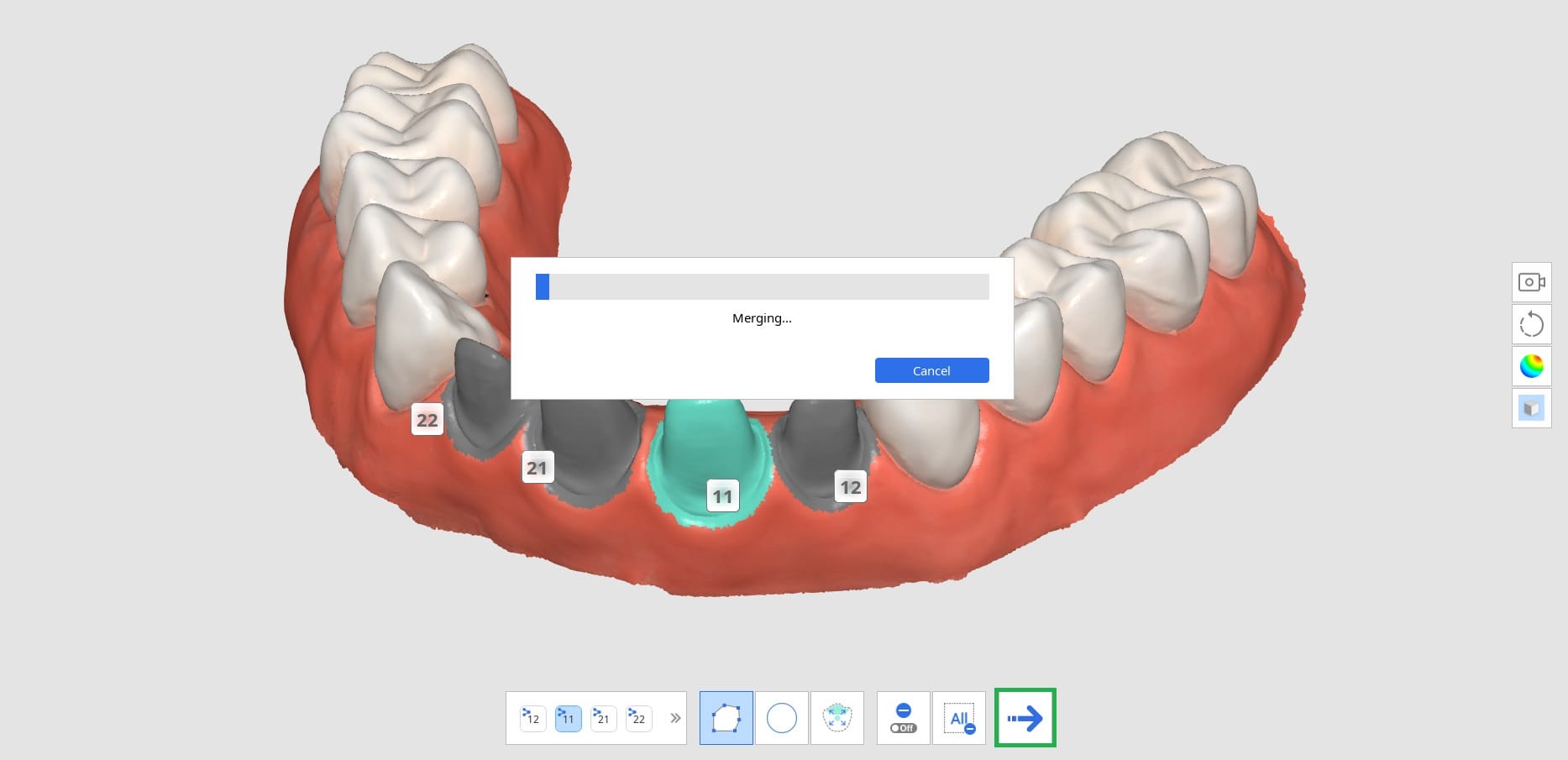

5. Clique no ícone "Próxima etapa".

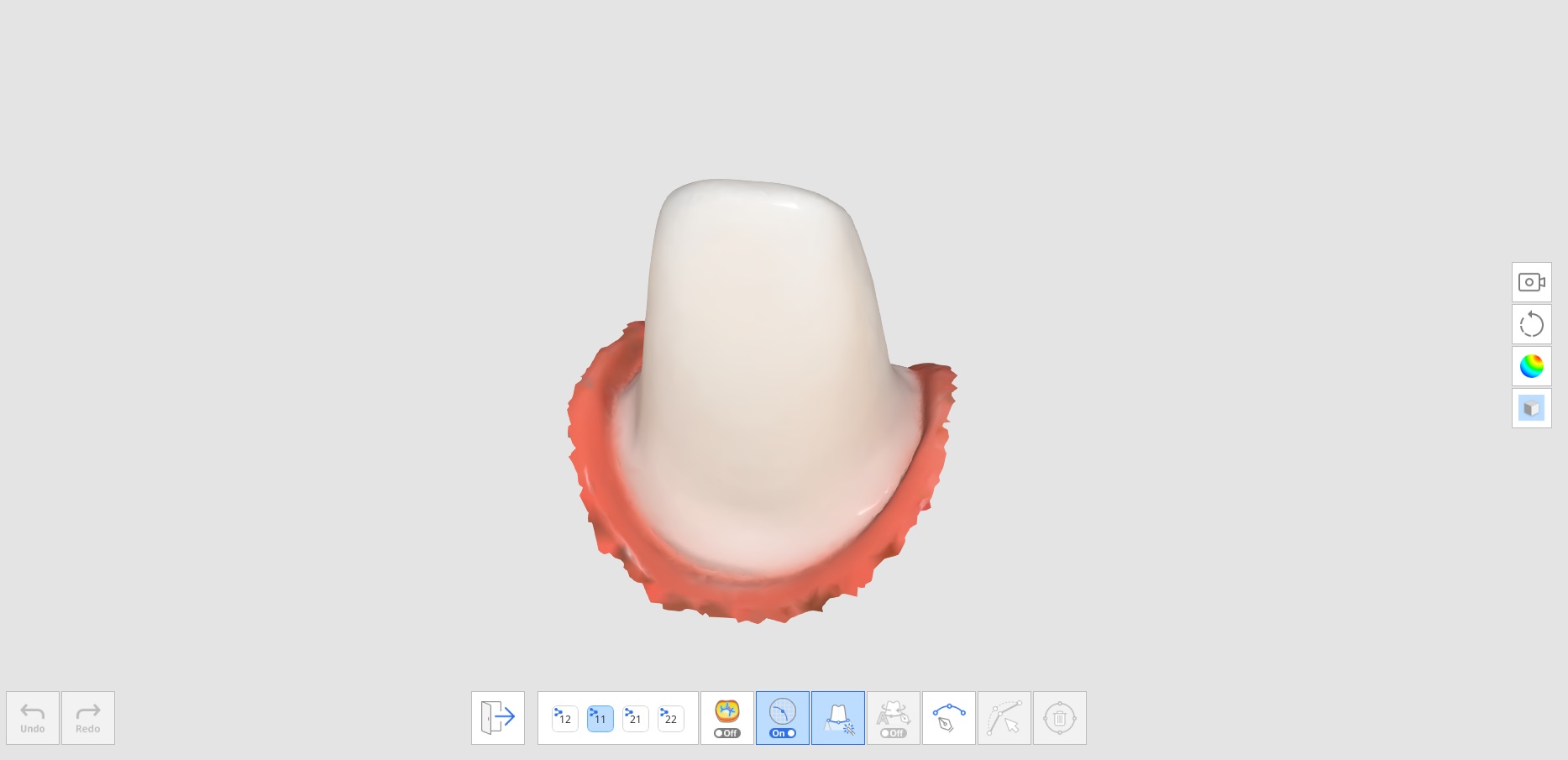

6. O sistema gera um resultado temporário com a área selecionada. Você pode criar uma linha de margem usando esses dados de resultado.
7. Clique no ícone "Criação automática" ou "Criação manual" para desenhar a linha de margem.

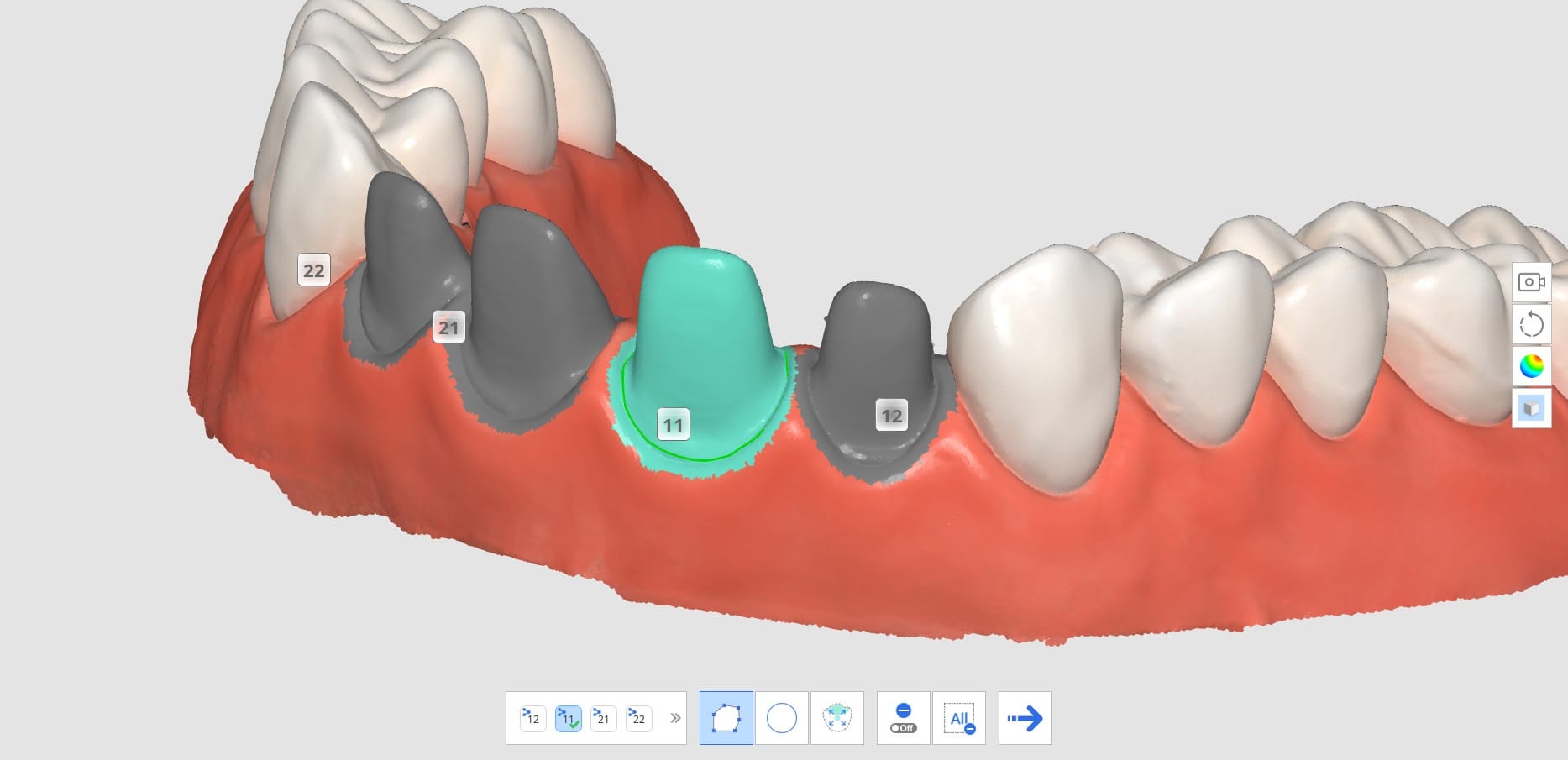

   1. Criação automática: clique no ícone "Criação automática" e selecione pontos. Daí, a linha de margem será criada automaticamente com base nos pontos de controle selecionados.
   2. Criação manual: clique no ícone "Criação manual" e marque pontos ao longo da linha de margem usando o botão esquerdo do mouse para vincular cada ponto ao seguinte. Segure e mova o mouse para fazer o ajuste fino da posição do ponto na Vista da seção.

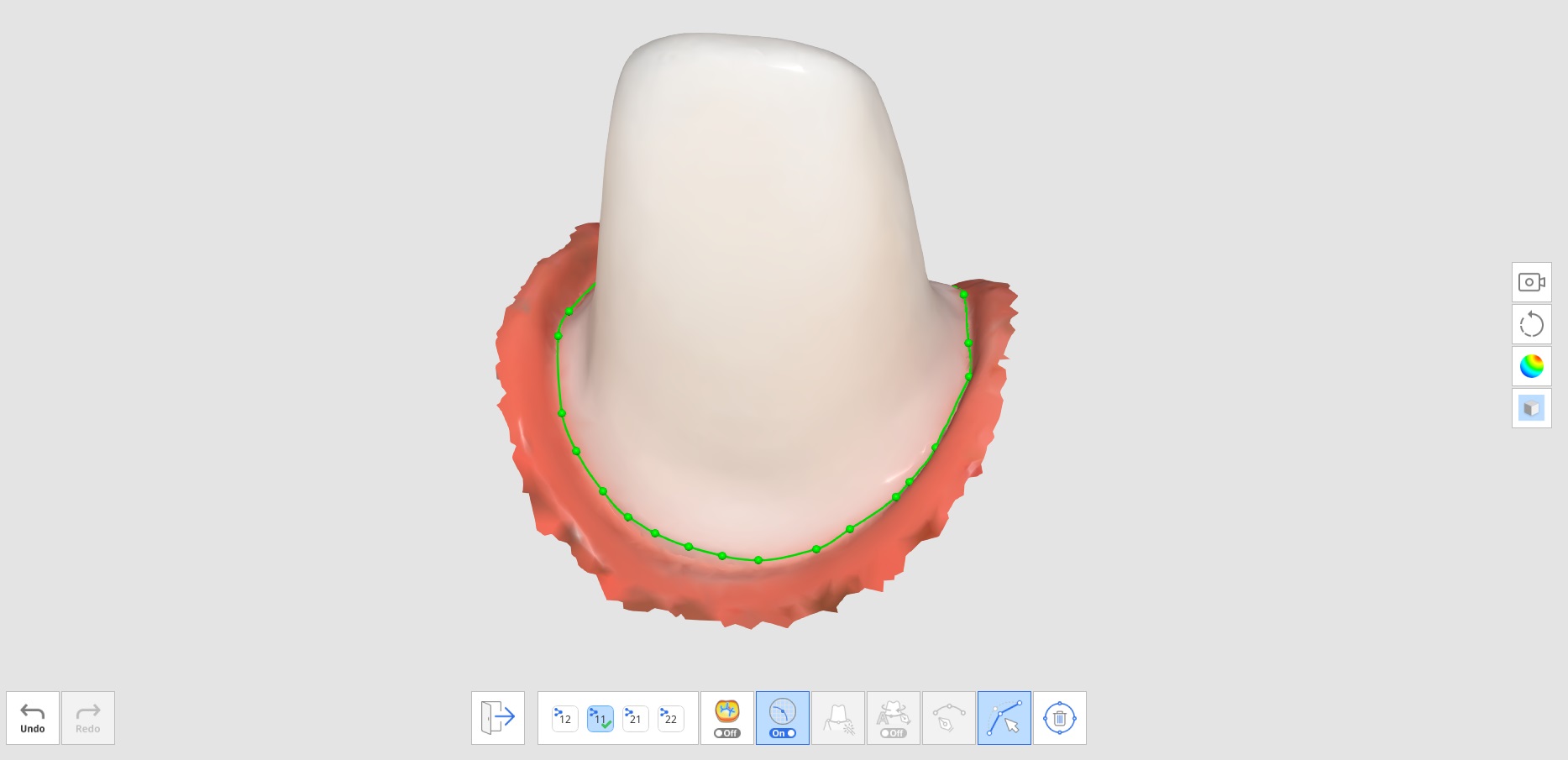

8. Você pode fazer ajustes clicando no ícone "Editar".
   • Adicionar um ponto de controle: clique com o botão esquerdo do mouse na linha de margem.
   • Remover um ponto de controle: clique com o botão direito do mouse em um ponto de controle.
   • Mover um ponto de controle no modelo 3D: clique com o botão esquerdo do mouse em um ponto de controle e o arraste.
   • Mover um ponto de controle na seção: clique com o botão esquerdo do mouse por um segundo em um ponto de controle e o arraste.
9. Clique em "Sair" para mostrar a linha de margem com o número do dente.

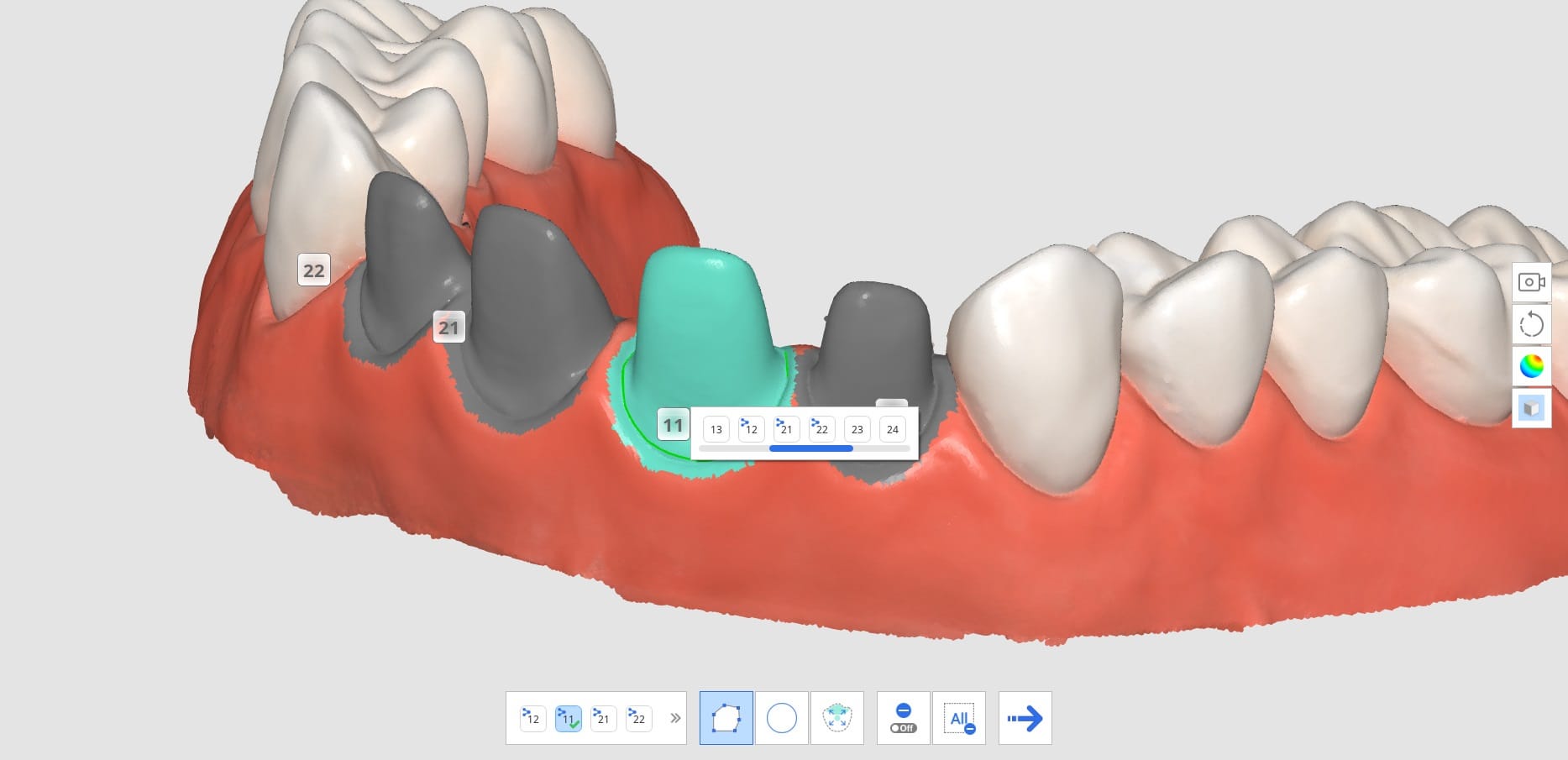

10. Você pode alterar o número do dente para uma linha de margem clicando em um número de dente na vista do modelo 3D e selecionando um número alvo na janela pop-up.
11. Repita as etapas 3 a 9 para desenhar linhas de margem de outros dentes.

Limpeza inteligente de dados

As ferramentas a seguir são fornecidas na funcionalidade Limpeza inteligente de dados.

	Tornar área à prova de edição	Permite que o usuário selecione a área que deseja proteger contra edição. Quando ativada, as áreas selecionadas são protegidas contra exclusão. Quando desativada, as áreas selecionadas são o alvo da exclusão.
	Selecionar a área dos dentes	Selecione apenas a área dos dentes nos dados de escaneamento. * Essa opção é ativada apenas quando a opção Tornar área à prova de edição está ativada.
	Força	Selecione os dados com uma barra deslizante. Você pode selecionar e remover facilmente o tecido mole usando o mapa de confiabilidade. Aumentar a força expande as áreas selecionadas. Ajustar a barra deslizante altera as áreas selecionadas em tempo real.
	Seleção por inundação	Seleciona todos os dados na área conectada.
	Encolher a Área Selecionada	Reduz a área selecionada cada vez que o usuário pressiona o botão.
	Expandir a Área Selecionada	Expande a área selecionada cada vez que o usuário pressiona o botão.
	Inverter a área selecionada	Inverte a seleção da área. A área selecionada será desmarcada e a área não selecionada anteriormente será selecionada.
	Excluir a área selecionada	Exclui os dados da área selecionada.

1. Clique no ícone da ferramenta "Limpeza inteligente de dados" na barra de ferramentas principal.

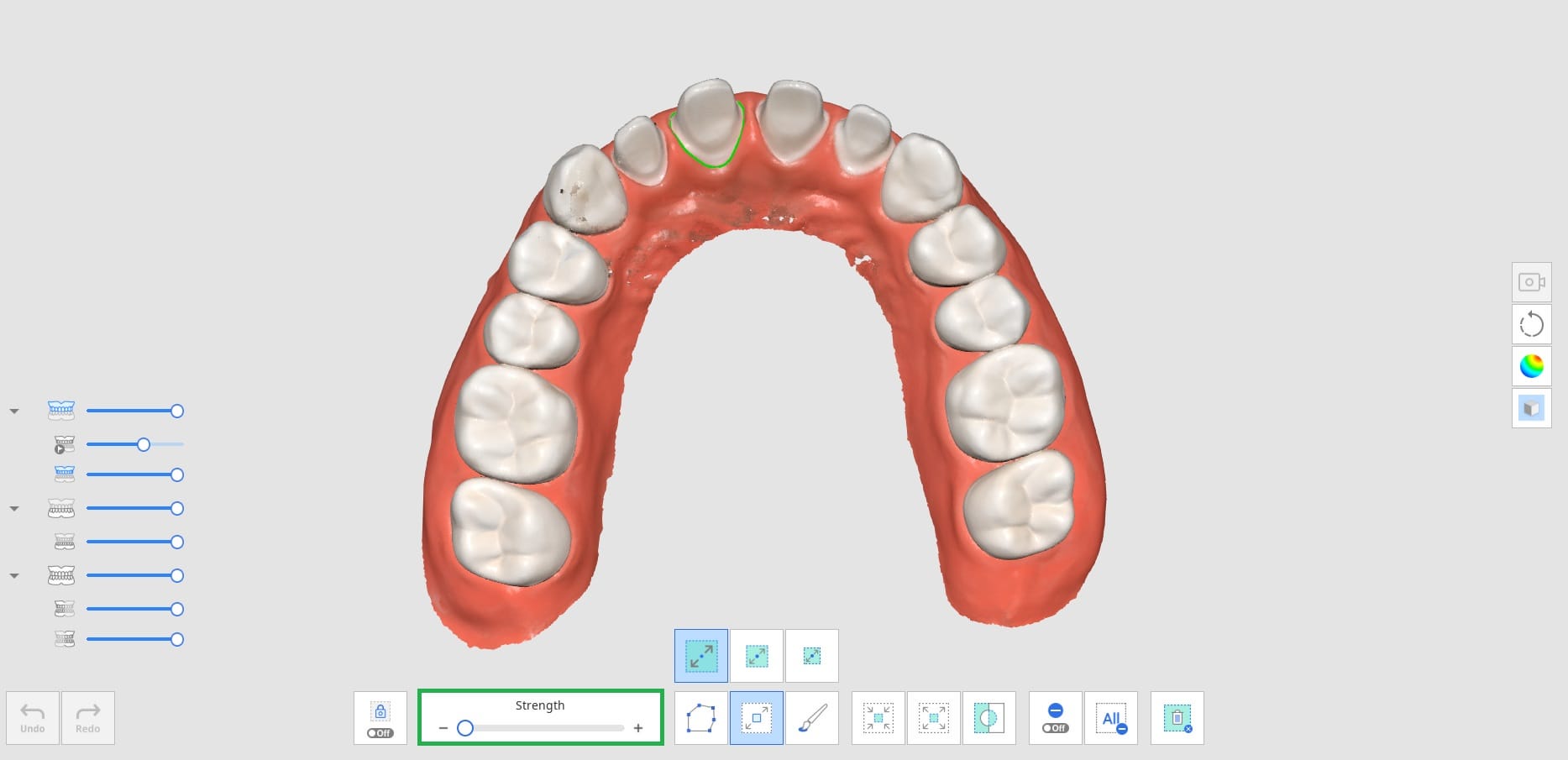

2. Ajuste a barra deslizante "Força" para selecionar a quantidade de dados não confiáveis a serem excluídos. O sistema seleciona os dados com base no mapa de confiabilidade e os exibe em tempo real conforme você ajusta a barra deslizante.
3. Aumentar a força expandirá as áreas selecionadas.

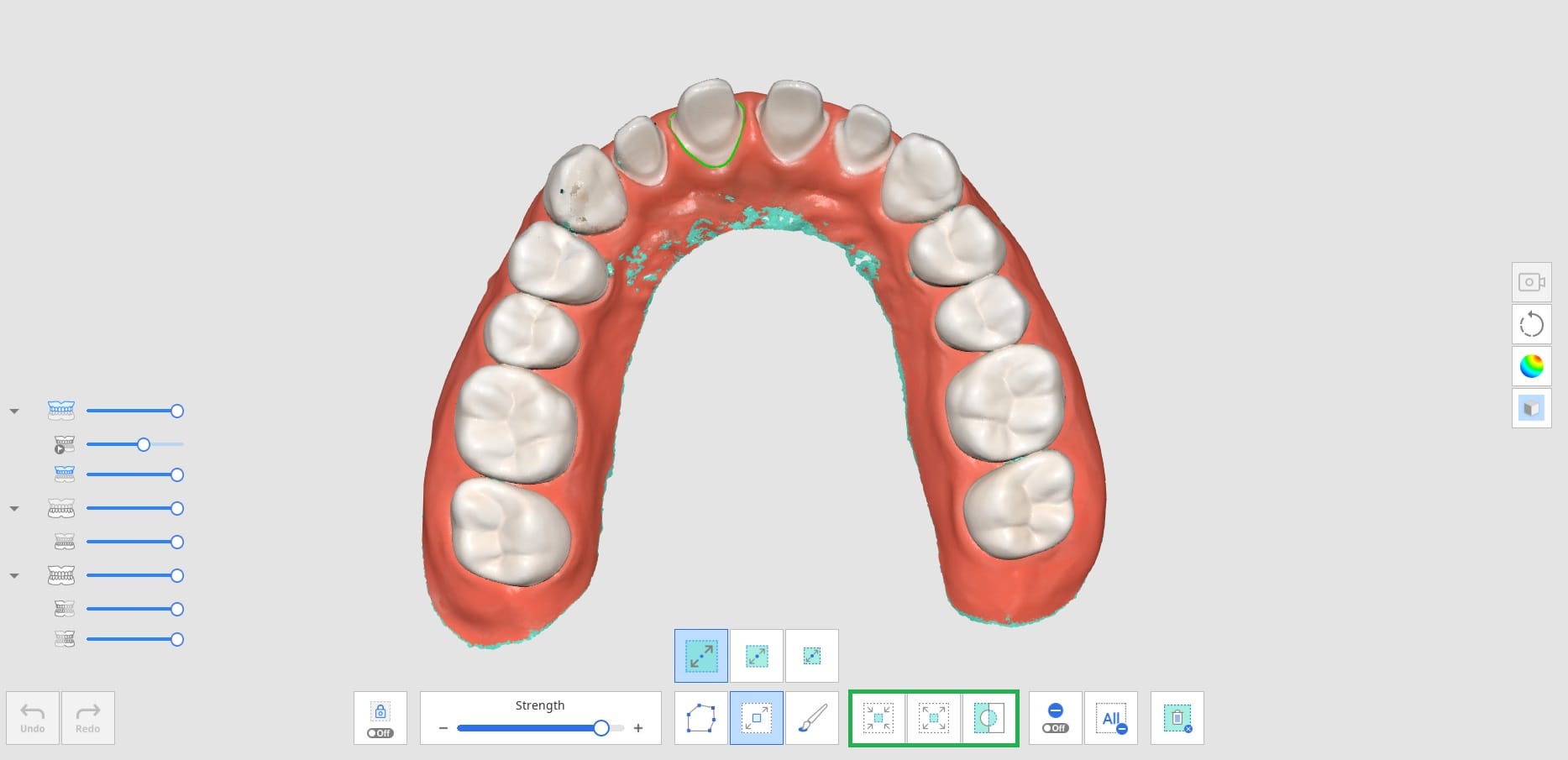

4. Selecione as áreas que deseja excluir com várias ferramentas de seleção.

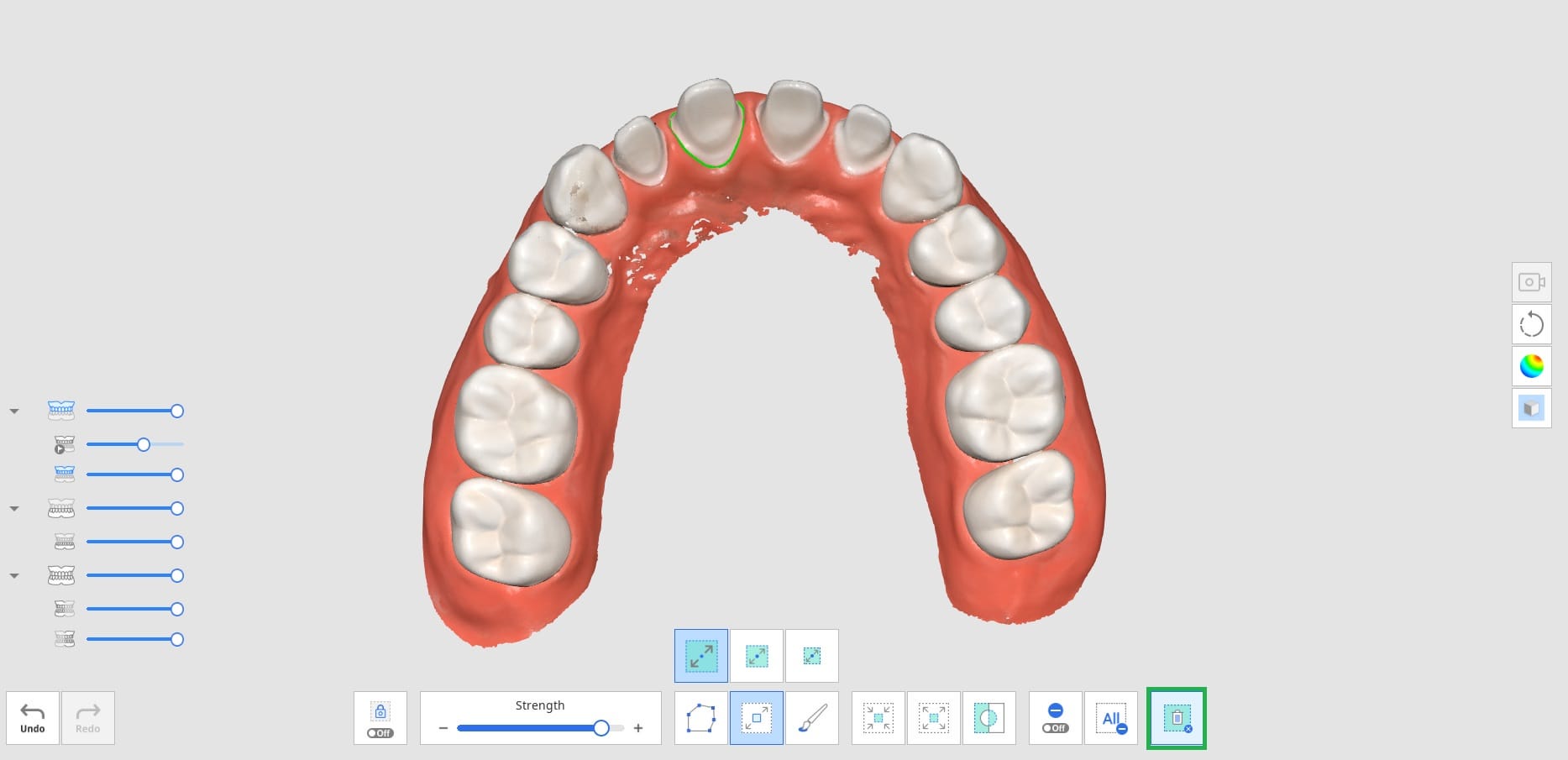

5. Clique no ícone "Excluir a área selecionada" para excluir todas as áreas selecionadas.

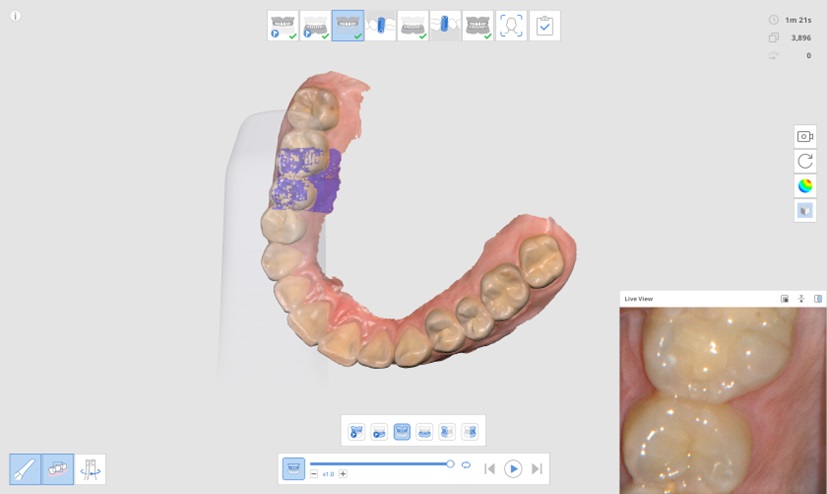

Replay do escaneamento

Você pode dar um replay no seu processo de escaneamento após escanear os dados no Medit Scan for Clinics. Essa funcionalidade é útil para verificar o ambiente de escaneamento e os hábitos do usuário.

As ferramentas a seguir são fornecidas na funcionalidade Replay do escaneamento.

	Ponta do scanner	Mostra ou oculta a ponta do scanner durante o replay.
	Área de escaneamento	Mostra ou oculta a área de escaneamento durante o replay.
	Inverter a direção da ponta	Muda a direção da ponta durante o replay. * Não disponível no i500, i900

1. Clique no ícone da ferramenta "Replay do escaneamento" na barra de ferramentas principal.

2. Selecione as opções de replay do escaneamento no canto inferior esquerdo da tela. A ponta do scanner e a área de escaneamento serão mostradas no vídeo, dependendo da sua seleção.

3. Clique no botão "Reproduzir" para iniciar o replay.

4. Sará dado um replay nas etapas selecionadas em sequência.

5. Você pode usar várias ferramentas fornecidas para controlar o vídeo.

	Barra deslizante	Inicia o vídeo a partir do ponto de interesse.
	Velocidade do vídeo	Altera a velocidade (x0,5, x1,0 ou x3,0).
	Repetir	Reproduz em repetição.
	Replay do anterior	Dá um replay no escaneamento da etapa anterior.
	Reproduzir	Começa a reproduzir o replay do escaneamento.
	Parar	Para o replay do escaneamento.
	Replay do próximo	Dá um replay no escaneamento da etapa seguinte.

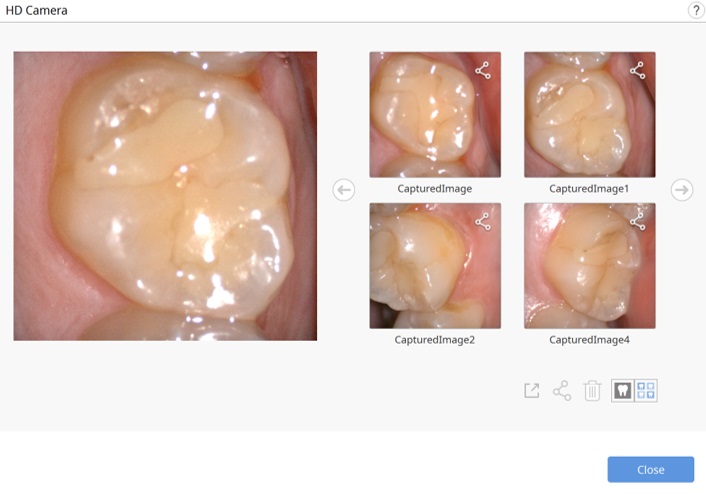

Câmera HD

1. A funcionalidade de câmera HD captura imagens de alta qualidade usando o scanner.
2. Selecione o ícone da ferramenta "Câmera HD" na barra de ferramentas principal.

3. Aparece a caixa de diálogo Câmera HD.
4. Coloque a ponta do scanner na região de interesse.
5. Pressione o botão Escanear na peça de mão para tirar uma foto.

6. Você pode renomear uma imagem clicando nela e inserindo o novo nome.
7. Você pode compartilhar, exportar ou excluir a imagem usando as seguintes ferramentas fornecidas na parte inferior da caixa de diálogo.

   	Exporte os arquivos selecionados para o computador local.
   	Compartilhe a imagem selecionada ou pare de compartilhá-la.
   	Exclua a imagem selecionada.
   	Altere o estilo de exibição de uma miniatura.

8. As imagens capturadas são salvas no Medit Link como anexos quando você sai do Medit Scan for Clinics após salvar as alterações.



Medição

1. activar a função Medição na secção Ferramentas.

2. Após selecionar a região de interesse para a medição, clique em Confirmar para iniciar o processo de adesão.

3. medir a distância, ângulo, comprimento, área, etc. nos dados de varredura usando várias opções de comando.



Registrar pilares

Você tinha que receber arquivos de pilares personalizados criados por scanners de bancada em laboratórios ou até mesmo criar casos desnecessários no Medit Clinics para escanear o pilar e criar dados 3D, dificultando o uso adequado de "Correspondência da biblioteca de pilares".

A funcionalidade Registrar pilares permite escanear o pilar do paciente diretamente em seu caso e registrá-lo como uma biblioteca. Antes de colocar o acessório implantado na boca do paciente, escaneie primeiro o pilar e registre-o como uma biblioteca. Daí, você pode usar a "Correspondência da biblioteca de pilares" para substituir os dados de escaneamento pelos dados da biblioteca.

🔎Aviso

Consulte Exemplos de caso e fluxo de trabalho > Correspondência da biblioteca de pilares para ver como usar os pilares registrados.

As ferramentas a seguir são fornecidas na funcionalidade Registrar pilares.

	Adicionar	Adiciona pilares. É possível adicionar por meio de escaneamento ou importação.
	Preencher buracos para os pilares on/off	Ativa e desativa o botão para preencher buracos para os pilares durante a mesclagem.

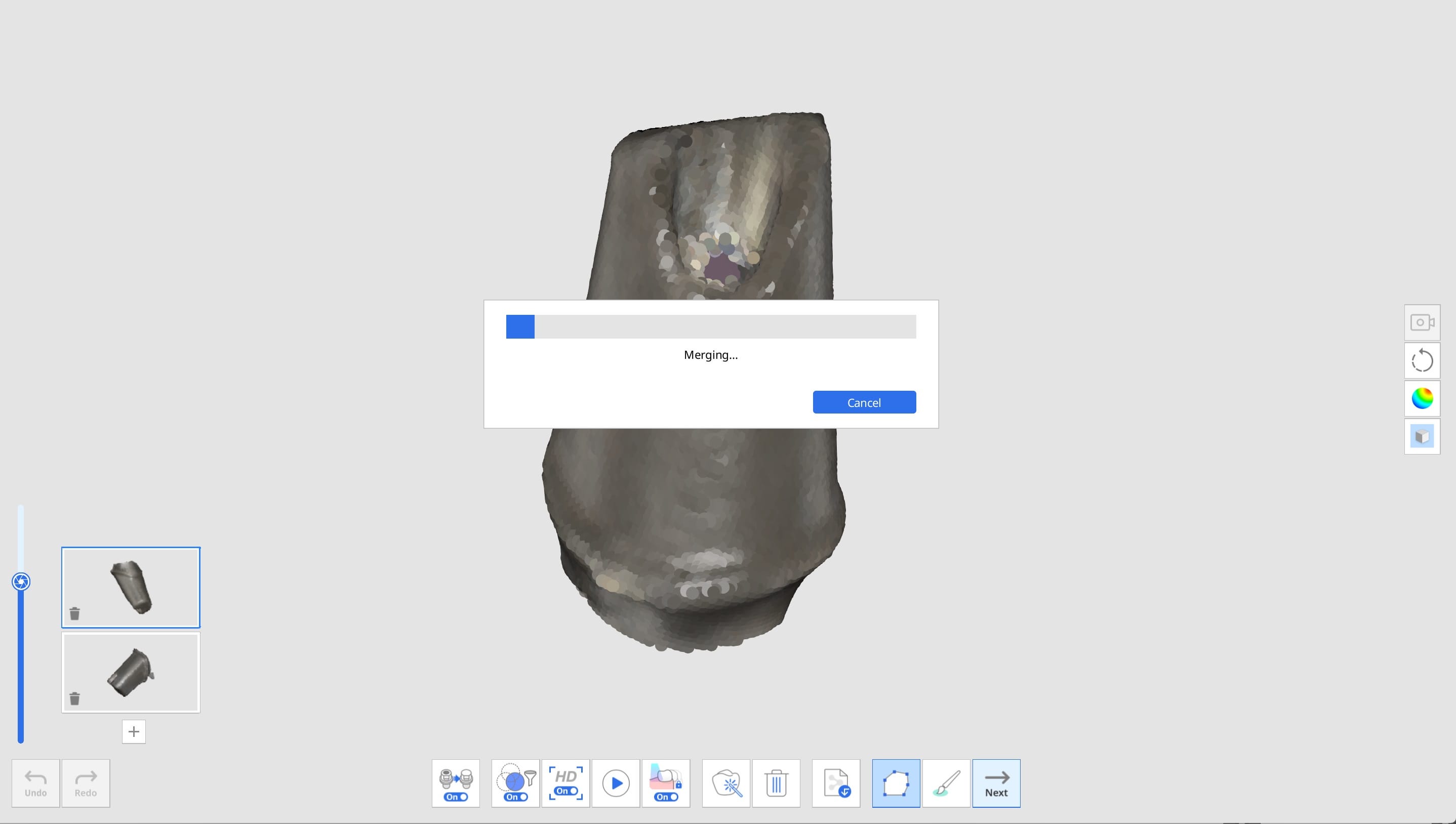

	Mesclar pilares	Mescla os pilares importados ou escaneados.
	Preencher o buraco do seu ponto de vista	Preenche o buraco do pilar na direção para a qual você está olhando.
	Redefinir pilares	Redefine para desfazer quaisquer mudanças feitas no pilar.

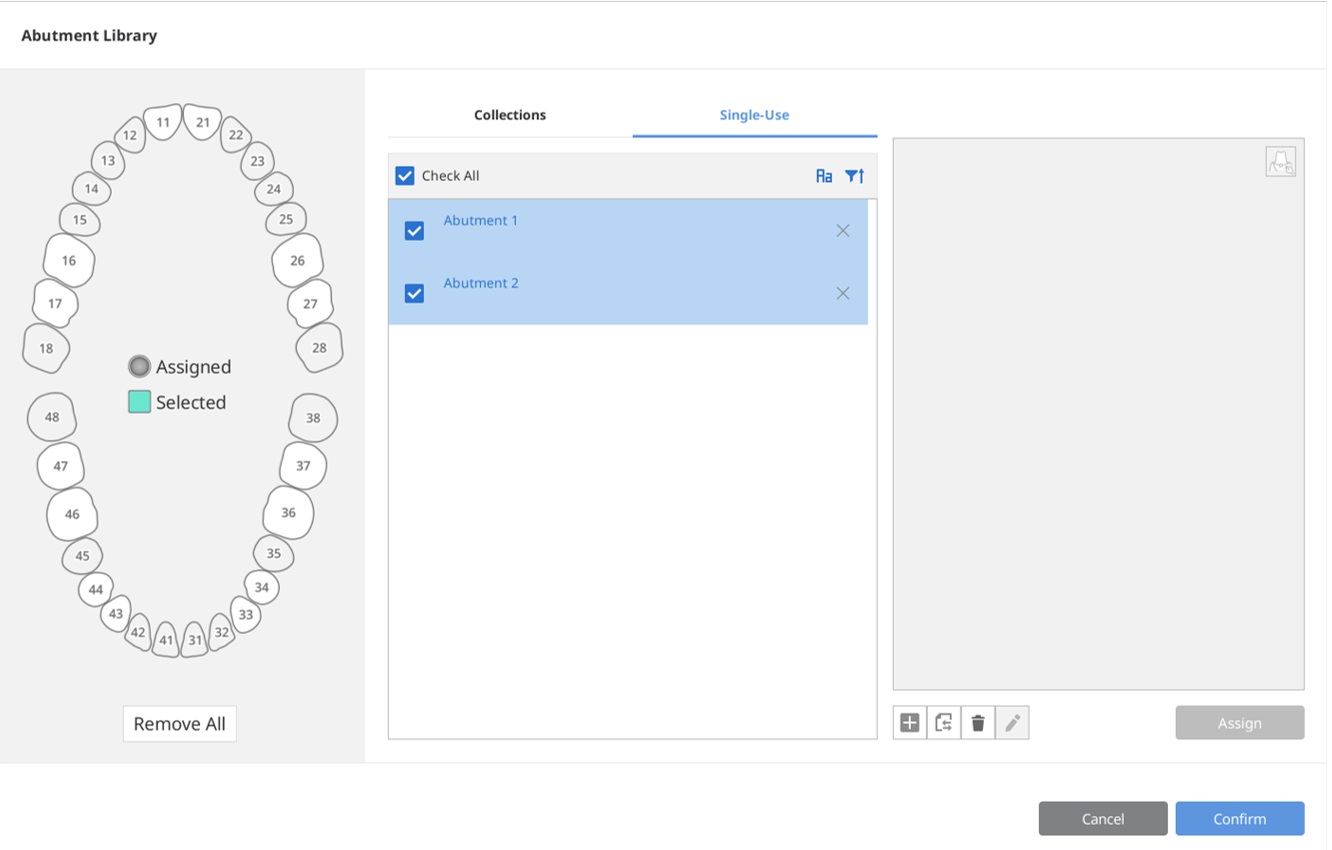

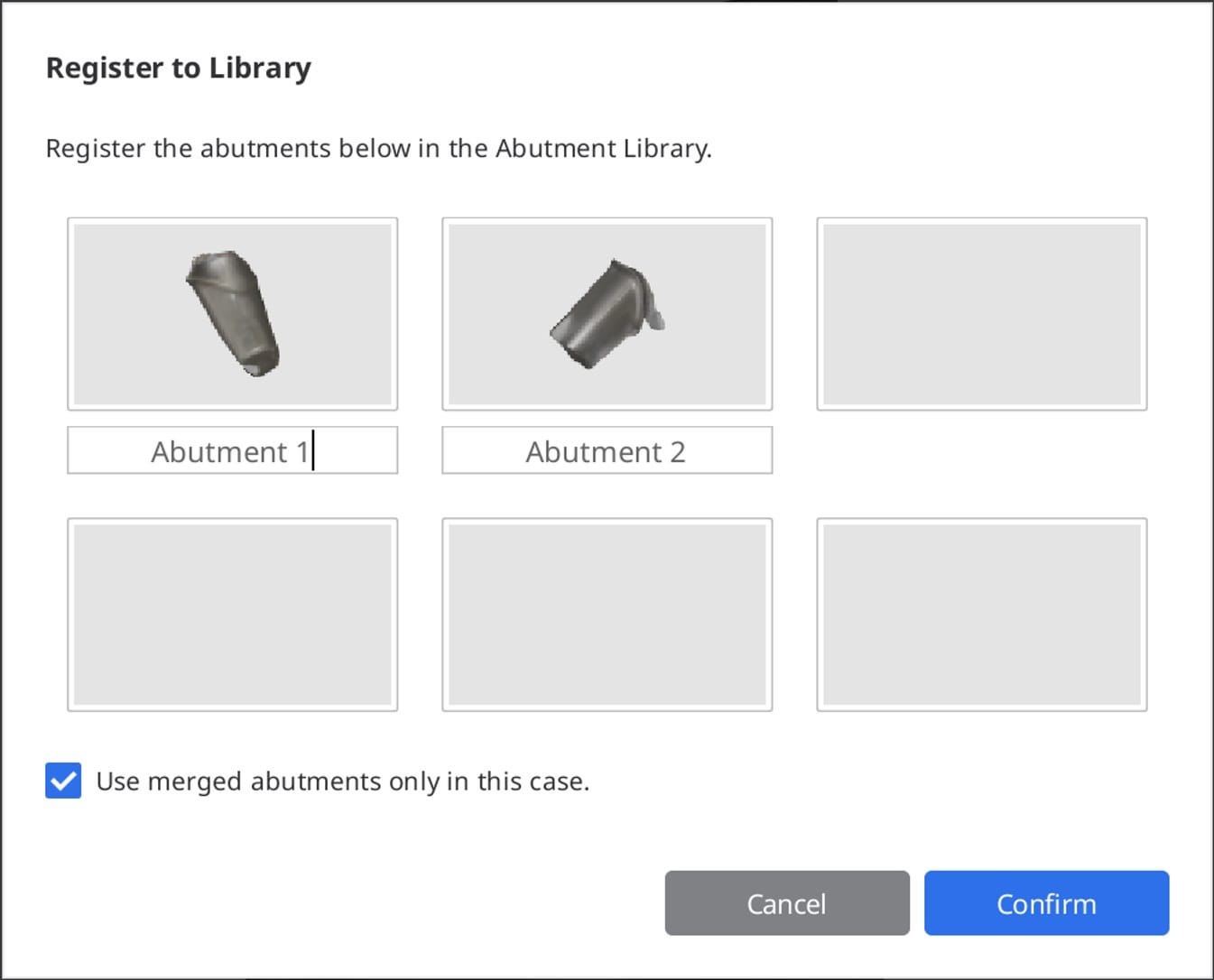

	Registrar na biblioteca	Registra o pilar mesclado na biblioteca. Será usado apenas para esse caso específico se você marcar a caixa.



1. Clique no ícone da ferramenta "Registrar pilares" na barra de ferramentas principal.

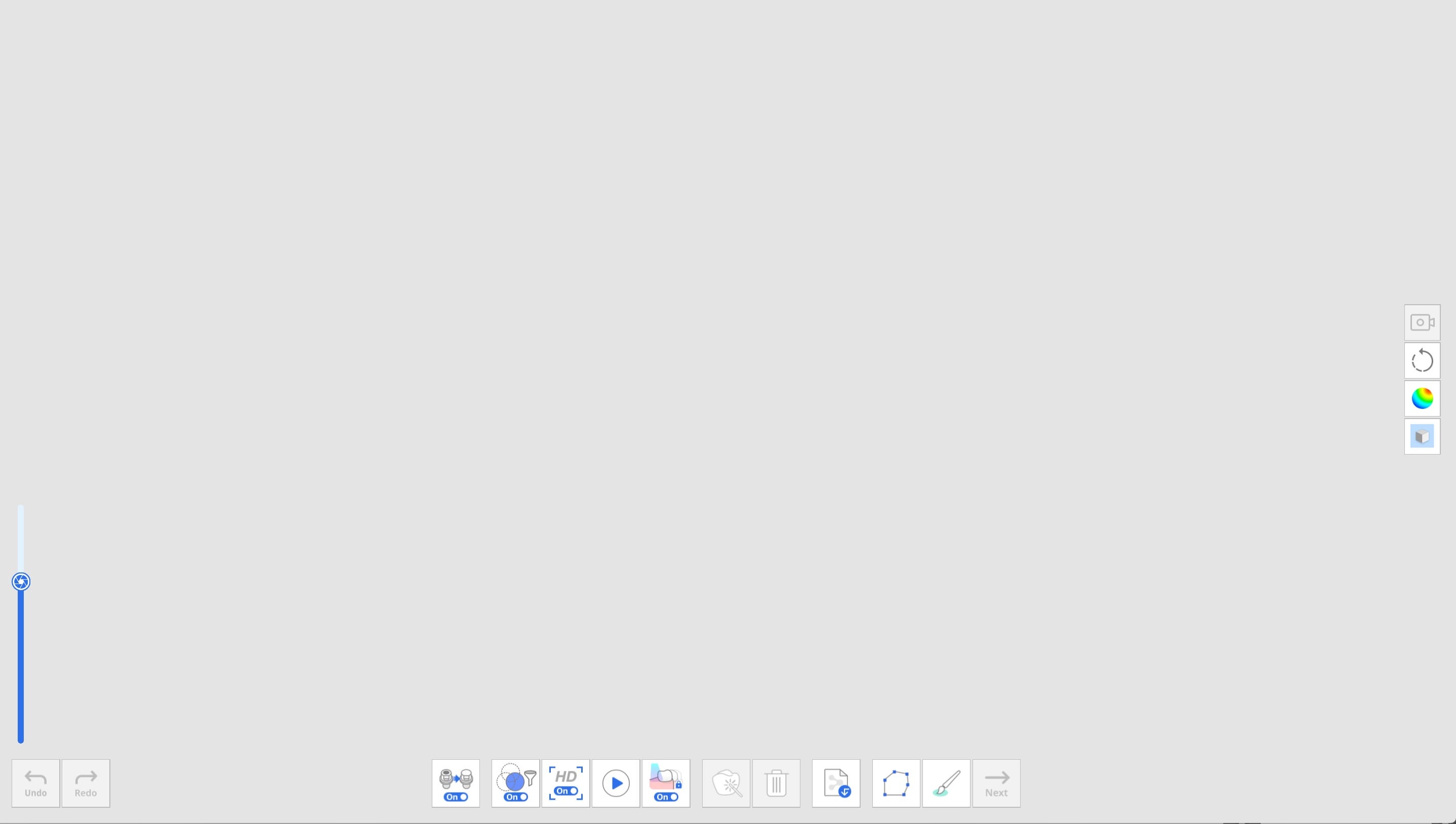

2. Você verá as ferramentas descritas acima na parte inferior da tela.

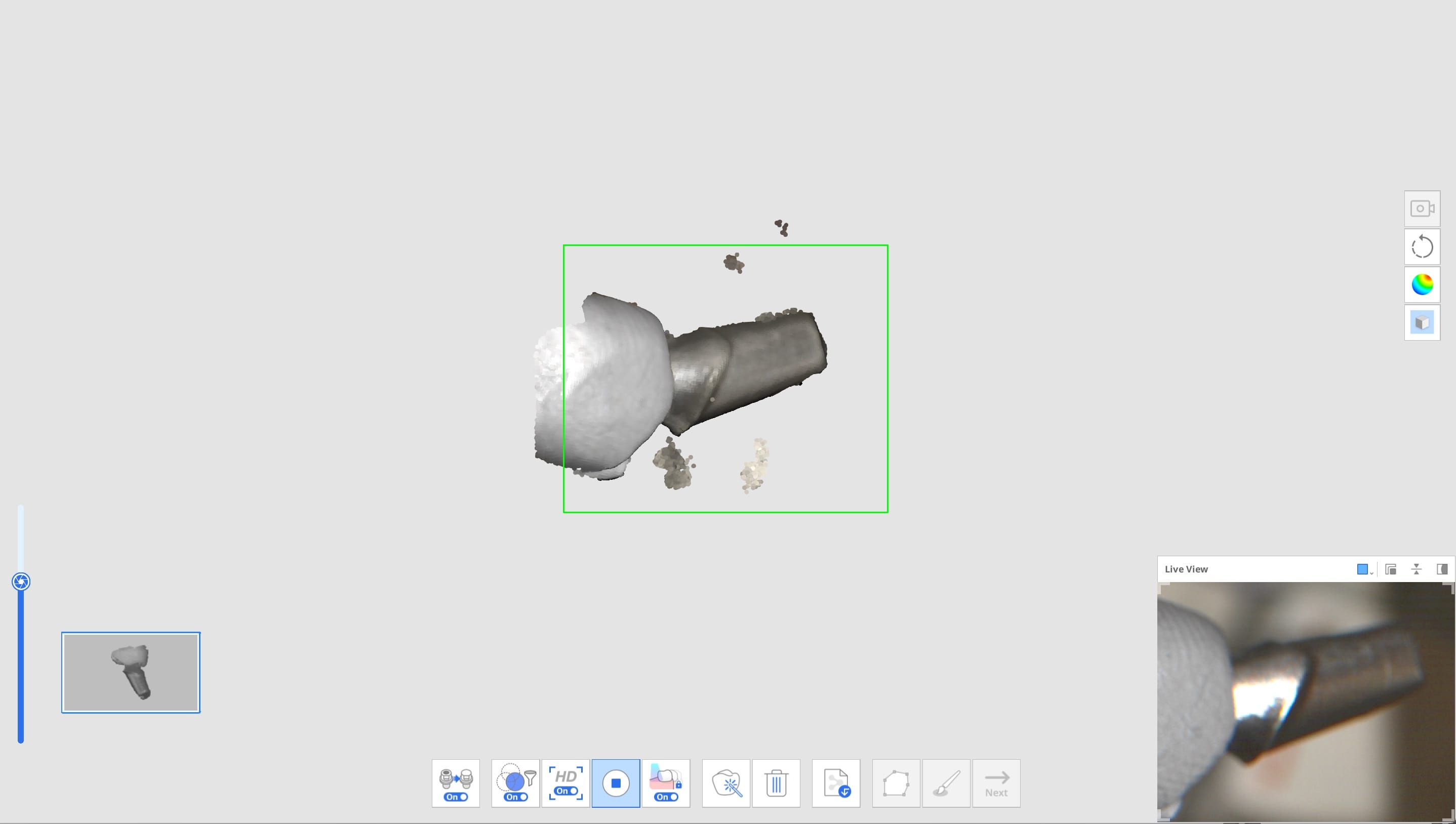

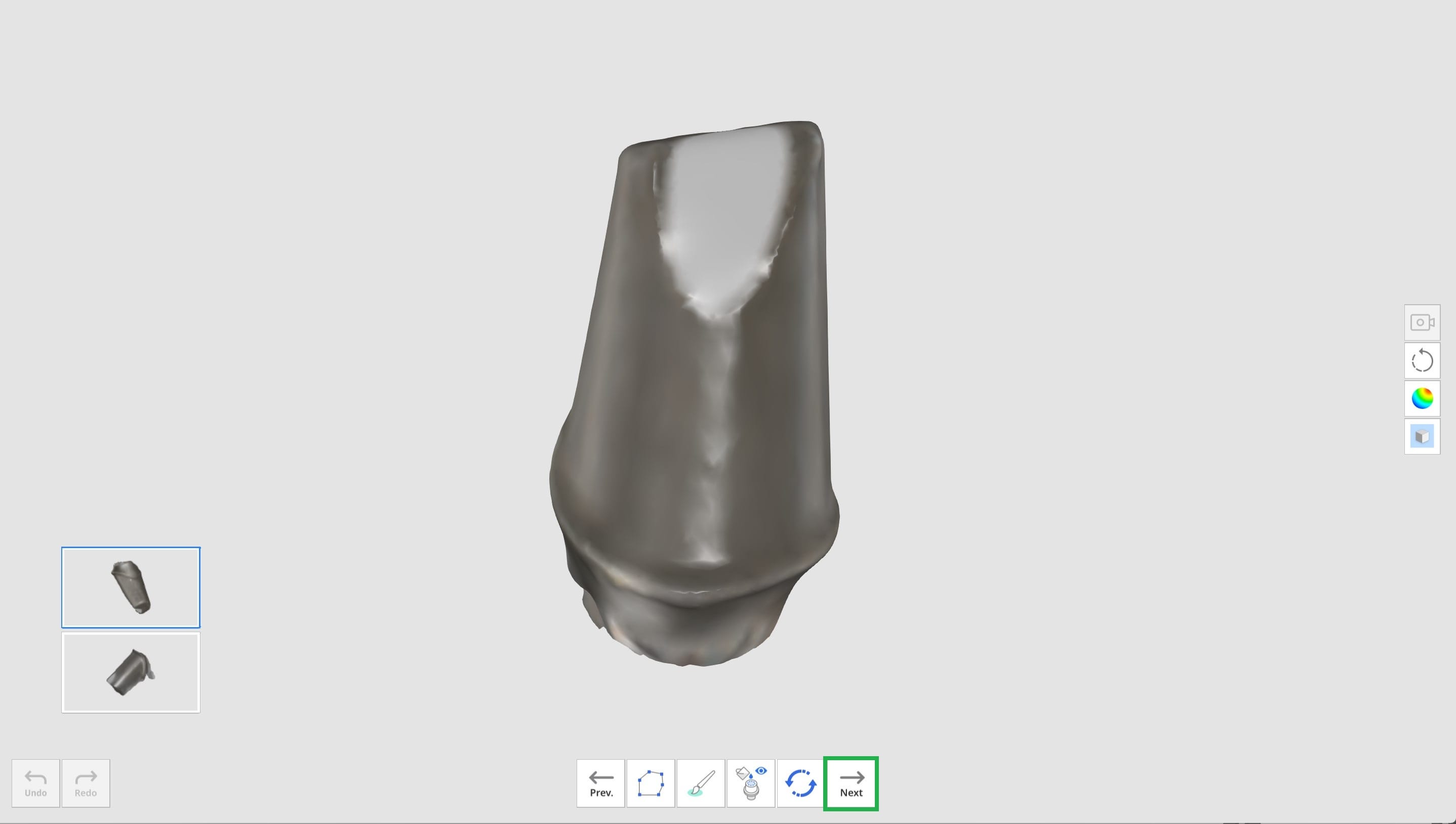

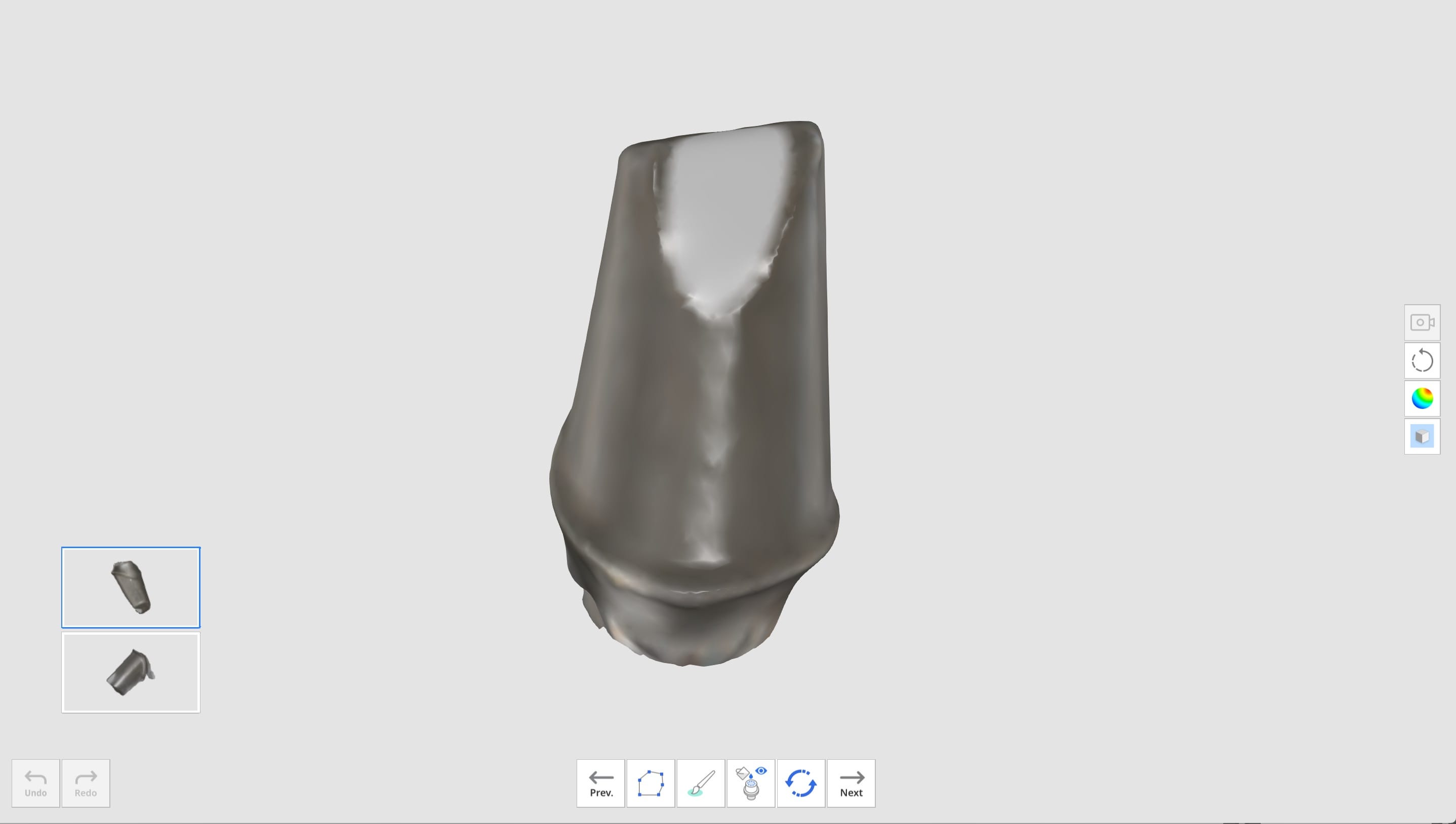

3. Escaneie o pilar.

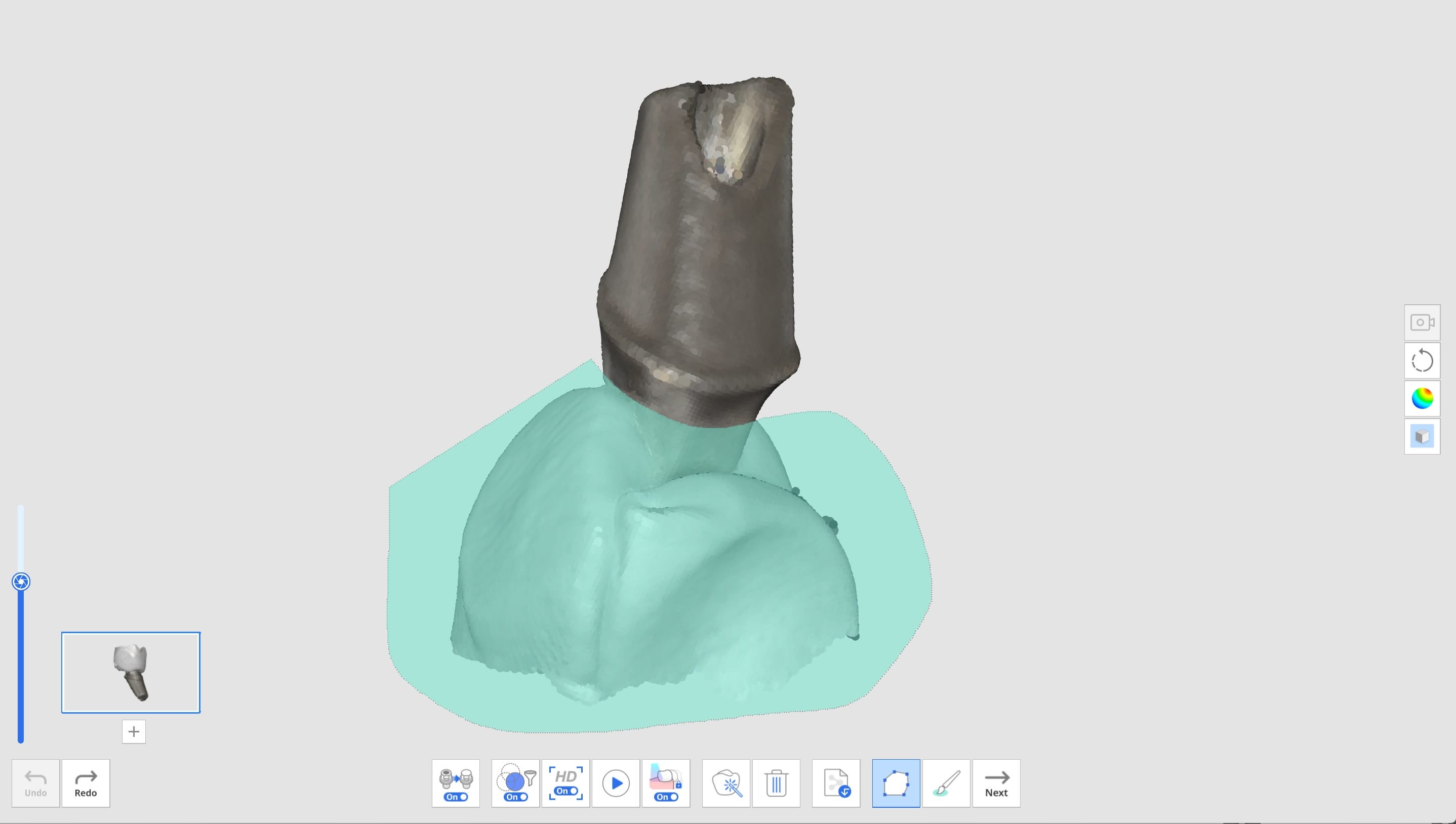

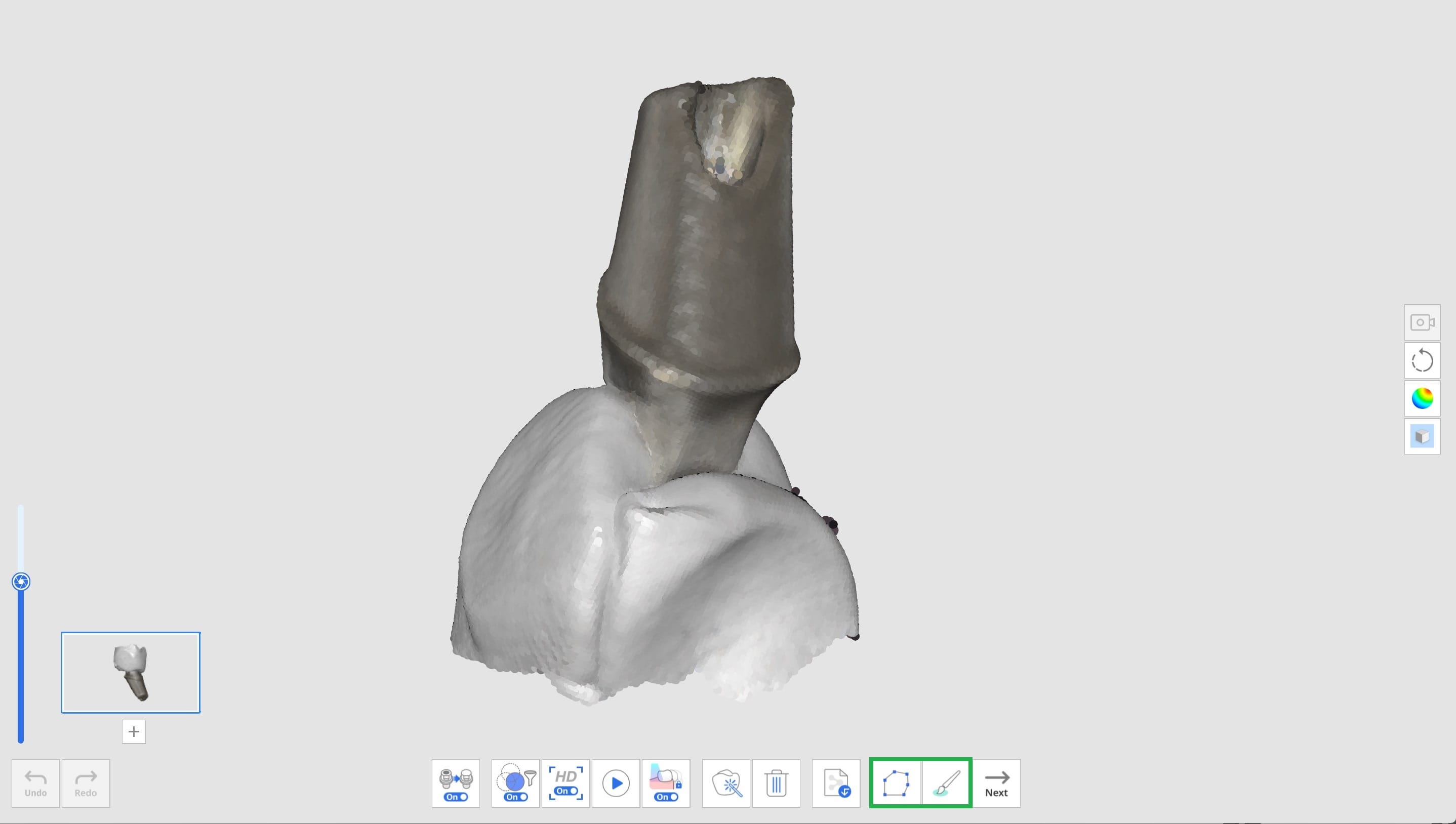

4. Você pode editar os dados usando as ferramentas Polilinha e Pincel de recorte quando parar o escaneamento.

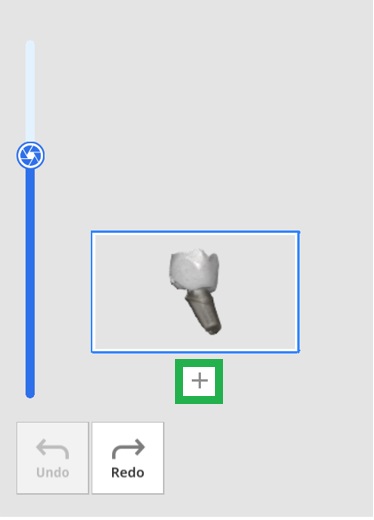

5. Clique no botão "+" abaixo da miniatura do pilar para escanear outro pilar. É possível escanear e registrar até seis pilares.

6. Depois de escanear todos os pilares, clique no botão "Mesclar pilares" para mesclar os dados de pilares para registro na biblioteca.

7. Quando a mesclagem estiver concluída, o pilar será exibido na tela. Você pode remover os buracos preenchidos automaticamente ou editar os dados de pilar com as ferramentas Polilinha e Pincel de recorte, se necessário.
8. Clique no botão "Avançar" quando a edição for concluída.

9. Insira o nome de cada pilar mesclado e clique em "Confirmar".


   🔎Aviso

   Se você deseja manter e usar as bibliotecas de pilares para outros casos, desmarque a caixa de seleção "Utilizar pilares mesclados apenas neste caso".
   Assim, as bibliotecas serão registradas na guia Coleções em vez de na guia Uso único na janela Biblioteca de pilares para que você possa salvá-las e usá-las em outros casos posteriormente, se necessário.
10. Verifique se seus pilares foram adicionados com sucesso à biblioteca quando a caixa de diálogo Biblioteca de pilares for exibida.


    Consulte o artigo vinculado para mais detalhes.

    🔍 Gerenciamento de biblioteca de pilares
11. Clique em "Confirmar" para fechar a caixa de diálogo.

Guia de tonalidade inteligente

🔎Aviso

Essa funcionalidade não está disponível para dados adquiridos com o i500.

O Guia de tonalidade inteligente recomendará a tonalidade mais próxima usando análise de dados.

Oferecemos suporte aos seguintes guias de tonalidade:

• VITA Classical
• Guia de tonalidade VITA 3D-Master

1. Após a aquisição dos dados de escaneamento, clique no ícone da ferramenta "Guia de tonalidade inteligente" na barra de ferramentas principal.
2. Clique no ícone da etapa de escaneamento no lado esquerdo da tela para selecionar a área para a qual deseja receber medições.

   • Pré-operatório para maxila
   • Pré-operatório para mandíbula
   • Maxila
   • Mandíbula
   • Prótese removível maxilar
   • Prótese removível mandibular
3. Selecione o número do dente na lista de números de dente na parte inferior. Clique no número do dente para exibir as informações de tonalidade registradas no Medit Link.
4. Ao passar o cursor do mouse sobre os dados escaneados daquele dente, o cursor muda de forma para dar recomendações de tonalidades. Se você passar o mouse sobre uma área que não pode ser medida, será informado de que a medição não é viável.

5. Clique com o botão esquerdo do mouse na área do dente para ver as recomendações de tonalidade. O ícone de estrela indica a tonalidade correspondente mais próxima.
6. Se desejar designar uma tonalidade diferente da recomendada, clique em "Manual" e selecione a tonalidade desejada na lista.

7. Clique na tonalidade desejada na lista.

8. Você pode salvar até cinco tonalidades por dente.

9. Depois de selecionar todas as tonalidades, clique em "Confirmar tonalidade" na parte inferior.
10. As tonalidades selecionadas para cada dente são mostradas na caixa de diálogo Atualizar informações da tonalidade.
11. Selecione a tonalidade representativa que será salva no Medit Link.

12. Clique em "Visualizar todos" para exibir todas as informações de tonalidade.

13. Quando concluir, selecione como gostaria de atualizar as informações do formulário no Medit Link.
