라이브뷰에서 일부 영역이 지속적으로 마스킹되고 이 영역은 데이터 획득 불가

증상

라이브뷰에서 특정 영역이 지속적으로 직선형 모양의 마스킹(필터링)되어 이 부분은 스캔 데이터가 획득되지 않습니다.

마스킹(필터링) 옵션을 끄면 해당 부분에 직선의 그림자가 보입니다.

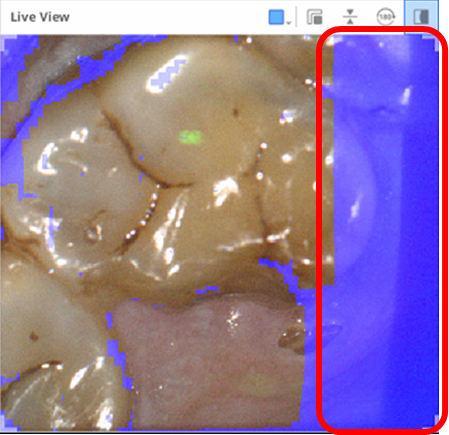

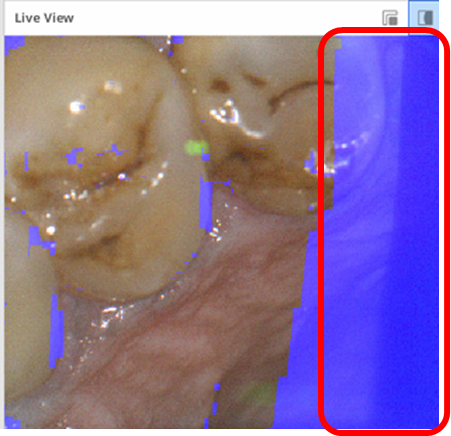

모델에서 보여지는 예시 증상	구강에서 보여지는 예시 증상
직선형 모양의 마스킹(필터링)이 관찰됨	직선형 모양의 마스킹(필터링)이 관찰됨
마스킹 기능을 끄면 해당 영역에서 그림자를 관찰할 수 있음	직선형 모양의 마스킹(필터링)

확인 사항

1. 카메라 영역 벗어남(ROI 벗어남)

이 증상은 카메라의 영역을 벗어난 경우에 발생할 수 있습니다.

2. 스캔 팁 변형 가능성

스캔 팁 변형으로 인해 팁 테두리가 카메라 영역에 잡혀 그림자가 생길 수 있습니다.

여러 스캔 팁을 사용하여 테스트를 진행해보세요.

3. 진단 테스트 환경 추천

구강 내 스캔보다 덴탈 스톤 모델에서 스마트 필터링 옵션은 '필터링 없음'으로 설정하고 테스트하면 보다 쉽게 증상을 판단할 수 있습니다.

문제 해결

1. 스캔 팁, 광학창 상태 확인

가능하면 새 스캔 팁으로 테스트를 진행합니다. 스캔 팁과 광학창을 깨끗히 유지한 다음 진단 테스트를 진행해주십시오.

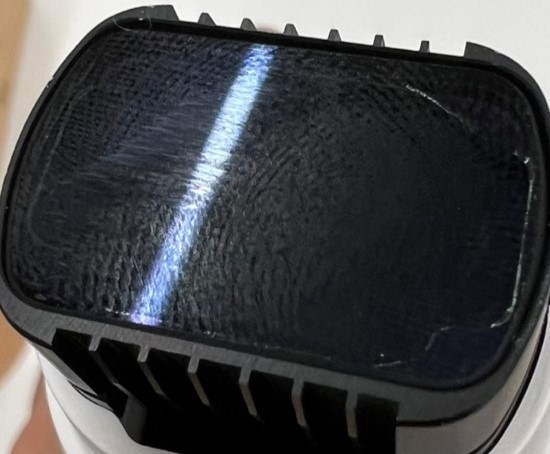

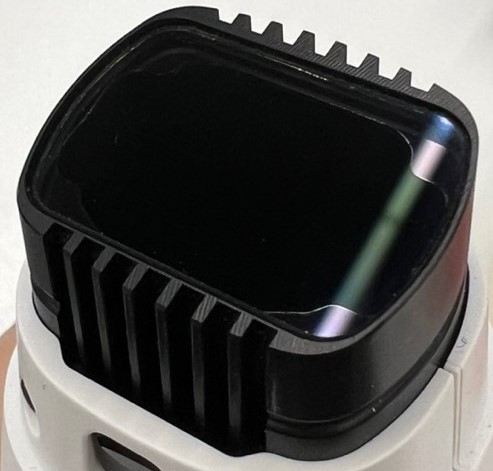

오염된 광학창	깨끗한 광학창

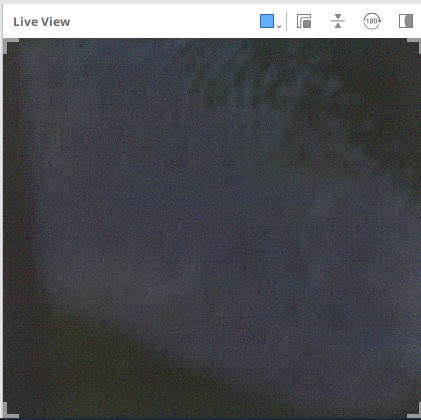

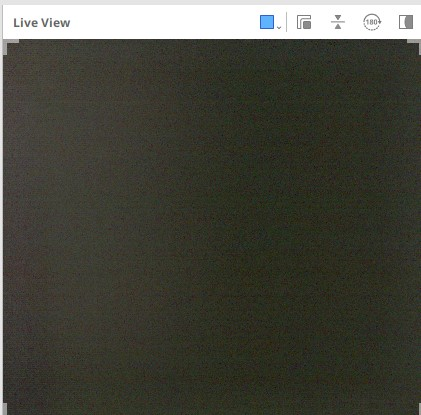

오염된 라이브 뷰 예시	깨끗한 라이브 뷰 예시

2. 진단 테스트

덴탈 모델을 스캔하며 일부 영역이 지속적으로 마스킹(필터링)되는지 확인하세요.

Masking 기능을 끄는 경우(Hide Masking) 해당 부분에서 직선의 그림자가 확인됩니다.

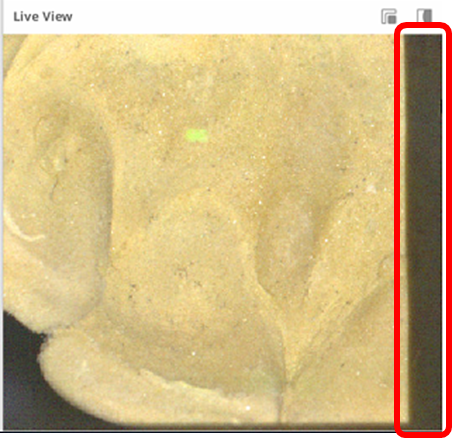

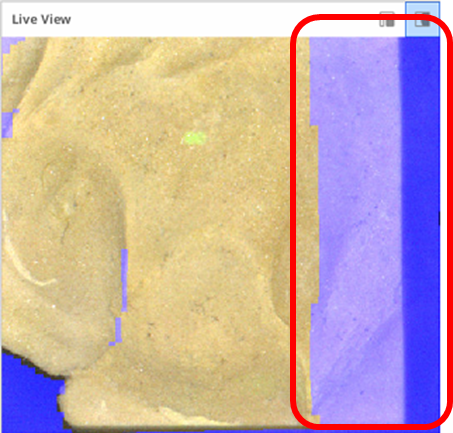

Live View에서 Hide Masking 예시	Live View에서 Show Masking 예시

3. HD 카메라를 이용한 ROI 영역 확인

HD 카메라를 이용하여 ROI 영역을 확인할 수 있습니다.

1) 글씨가 적혀있는 A4 용지를 준비합니다.

2) Medit Scan for Clinics을 실행하고 HD 카메라 기능을 실행합니다.

3) A4 용지에 적혀 있는 글씨가 또렷하게 보이는 '정초점 상태'가 되도록 스캐너 팁을 위치시킵니다.

4) '정초점 상태'에서 한쪽 모서리에 그림자가 생기는 지 확인합니다.

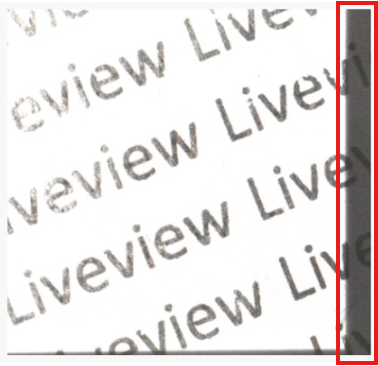

비정상 ROI 스캐너 예시	정상 ROI 스캐너 예시

⚠️ Caution

이 과정이 익숙하지 않는다면 결과가 달라질 수 있으니 반드시 숙지된 상태에서 테스트를 진행해야 합니다.

본 테스트에서 가장 중요한 것은 '정초점 맞추기' 입니다.

글씨나 기준선이 또렷하도록 스캐너 위치를 조절하여 정초점을 맞춘 다음 ROI 영역을 확인해야합니다.

초점이 맞았을 때	초점이 맞지 않았을 때
