スプリント作成について

スキャンデータの割り当てが完了した後、スプリント作成の2つの重要なポイントについてユーザーと確認を行います。

まず、対象の歯列弓とスプリントのタイプを定義します。スプリントのタイプは3つあり、選択したタイプに応じて、スプリントの輪郭や外面に特定の調整が適用されます。

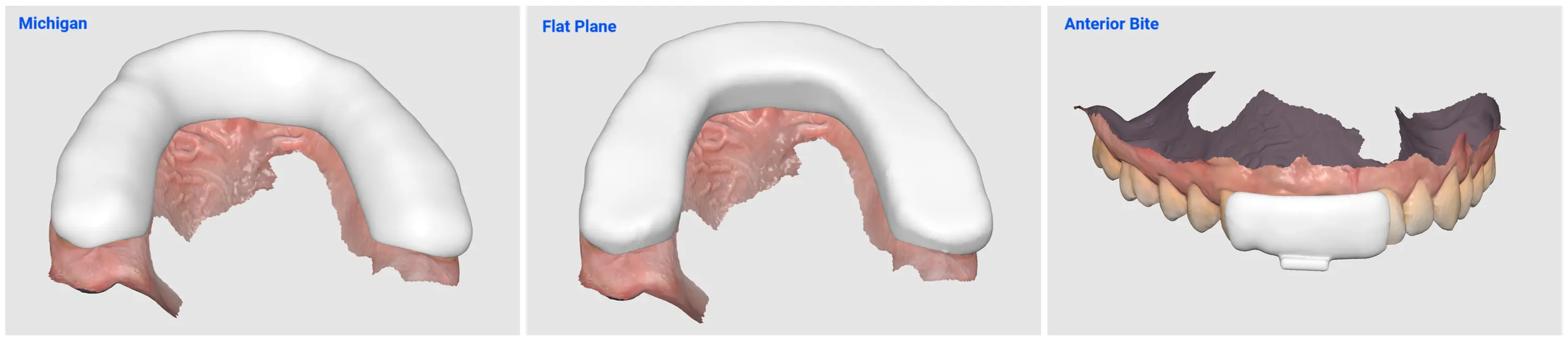

スプリントのタイプ	説明
ミシガン	すべての一般ケース向けの完全カバーのスプリント
フラットプレーン	制約のない下顎運動ができるフラットでスムーズな外面の完全カバーのスプリント。
前方咬合	前歯の部分のみをカバーし、後方と犬歯間の接触を防ぐスプリント。

次に、デザイン方法を選択します。自動または手動のいずれかを選択できます。その後のワークフローは、選択した方法によって異なります。

自動作成

自動作成は、プリセットのパラメータを使用して、スプリントのデザインを自動化するプロセスです。ワークフローは3つのステップで構成されています（オーバービューモード → デザインモード → ラベルモード）。

注意

モードについては、この章の後半で詳しく説明しています。

インストール後、初めて自動作成を選択すると、デフォルトのパラメータを使用してスプリントが自動的に作成されます。デフォルトのプリセットパラメータは以下のとおりです。

モード	パラメータ	デフォルト値
咬合調整モード	対合歯までの距離	1.5mm
内側の表面作成モード	内側の表面補正	0.10mm
	表面を滑らかに	4/5
	オフセット角度	0.1°
	保定	0 mm
輪郭指定モード	頬側	歯の高さの半分
輪郭指定モード	舌側	歯の高さの半分
外側の表面作成モード	舌と頬の厚さ	1.50mm
	表面を滑らかに	5/5
	2層スプリント	オフ

初回の使用後は、最後に適用されたパラメータが自動的に保存され、その後の自動作成プロセスに使用されます。

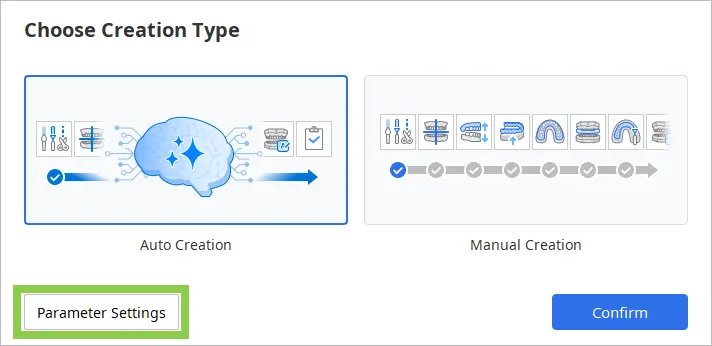

スプリントを作成する前に「パラメータ設定」を選択することで、パラメータを確認し修正することができます。

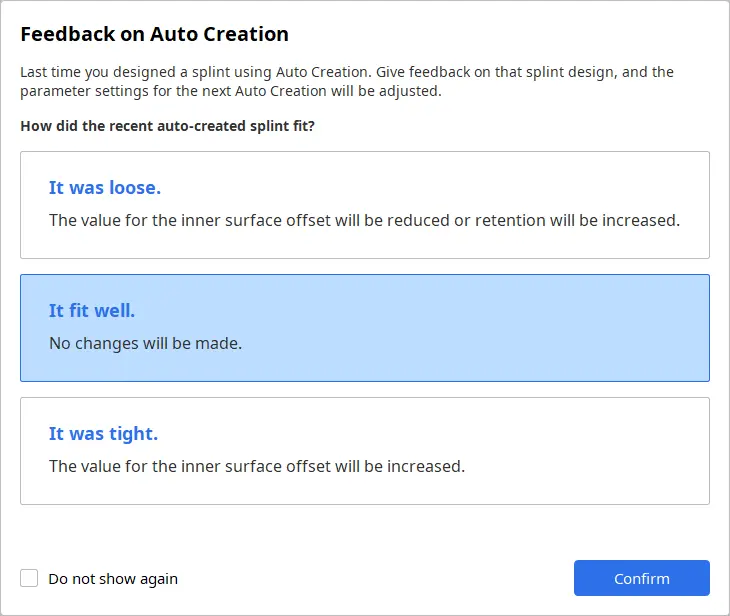

自動作成を使用した後、次回Medit Splintsを起動すると、最後に自動作成されたスプリントに関するフィードバックがリクエストされます。アプリケーションはユーザーのフィードバックに基づいて学習し、自動的にパラメータを調整することで、以降のスプリントのデザインの適合性を向上させます。フィードバックの提供は任意です。

手動作成

手動作成は、スプリントの作成において、細かな調整をより柔軟に行うための段階的なプロセスです。手動作成のワークフローは以下のとおりです。

オーバービューモード → 編集モード → 整列モード* → 咬合調整モード* → 内側の表面作成モード* → 輪郭指定モード* → 外側の表面作成モード* → デザインモード → ラベルモード

アスタリスク（*）が付いているモードには、前歯と臼歯の自動分析が含まれています。ステップを進めると、この分析に基づいて推奨結果が生成されます。「次へ」をクリックする前に、推奨結果を確認し、必要に応じて修正することができます。

モード

ワークフロー全体は8つのモードで構成されており、それぞれがデザインプロセスの特定のステップを表しています。これらのステップは、上から順に実行する必要があります。

咬合が開いている状態のときにスキャンした場合、または片側の歯列弓のみが表示されている場合は、咬合調整モードのステップをスキップできます。デザインモードのステップが完了すると、プロセスは最終の完了ステップに直接進み、結果をMedit Linkに保存できます。

注意

編集モード、デザインモード、ラベルモードは任意であり、スキップすることができます。

オーバービューモード

オーバービューモードは、Medit Splintsのランディングページであり、インポートされたデータは、ここで最初に確認できます。

データを確認し、編集が必要な場合は、画面上部の「編集モード」アイコンをクリックします。編集の必要がない場合は、編集モードをスキップして、整列モードに進むことができます。

編集モード

編集モードでは、スプリントを作成する前にスキャンデータを修正することができます。不要なデータをトリミングしたり、穴を充填したり、必要に応じて表面をスカルプティングしたりすることができます。

ツールボックス

データのトリミング方法

スマートセレクションツールを使用して、歯のデータを自動的に選択できます。また、「多角形選択」や「ブラシ選択」を選択して、トリミング範囲を手動で指定することもできます。

選択した領域を削除するには、「選択された領域を削除」をクリックします。

「選択した領域を反転」をクリックして選択を元に戻すことができます。

「選択解除モード」をクリックすると、選択ツールを選択解除モードに切り替えることができます。また、「すべての選択範囲を解除」を使用すると、すべての選択を解除できます。

ツールボックス：トリミングツール

穴の充填方法

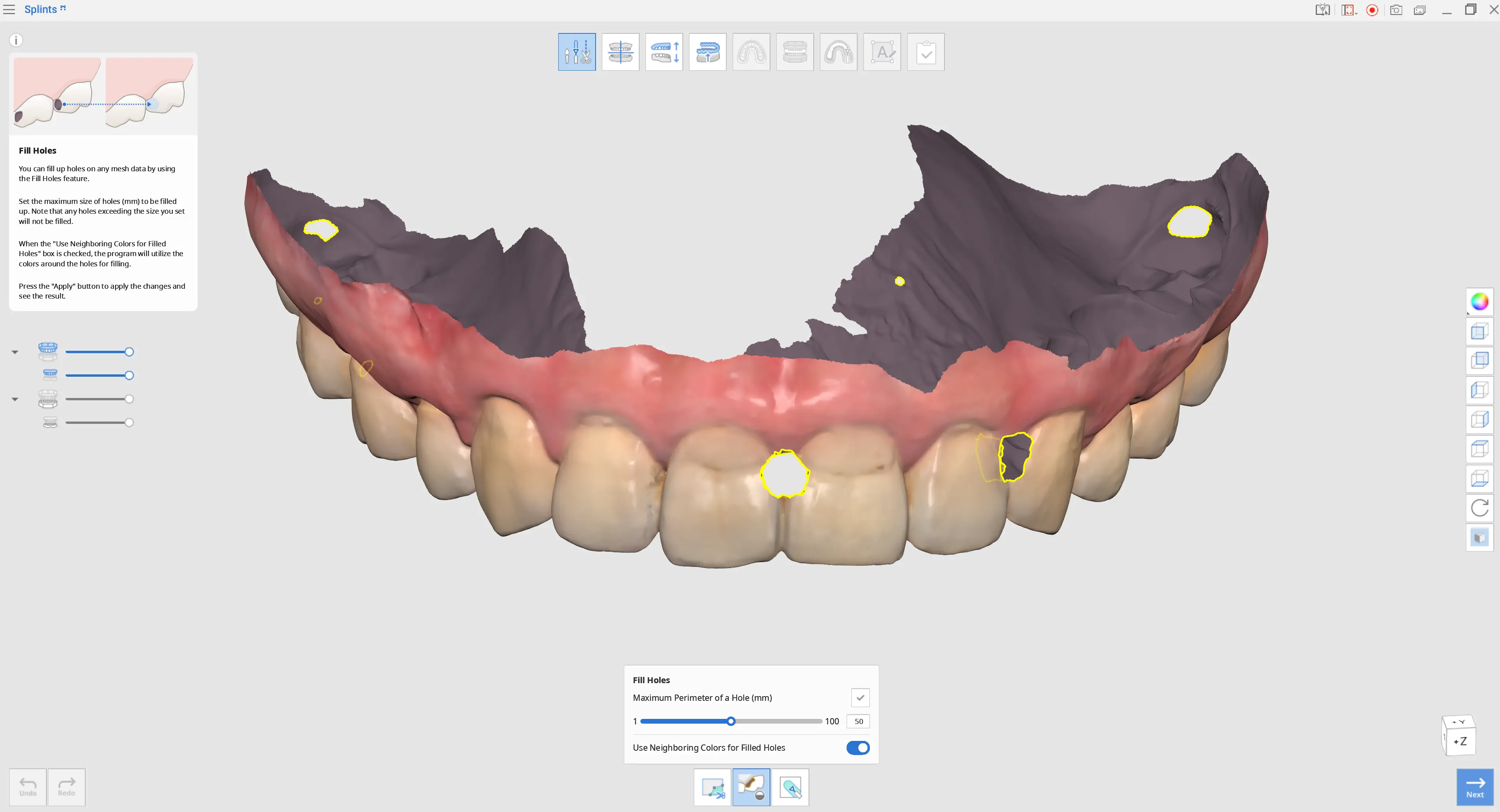

「穴の充填」を使用して、スキャン時に生じた穴や削除された領域を充填することができます。

1. 穴の最大周囲長（mm）

充填する穴の最大サイズ（mm単位）を設定します。指定したサイズを超える穴は充填されません。

2. 詰められた穴に隣接色を使用する

このオプションを有効にすると、周囲の色を使用して穴を充填します。無効にすると、充填された領域はグレーで表示されます。

3. 適用

「適用」ボタンをクリックして、変更を適用します。

データのスカルプティング方法

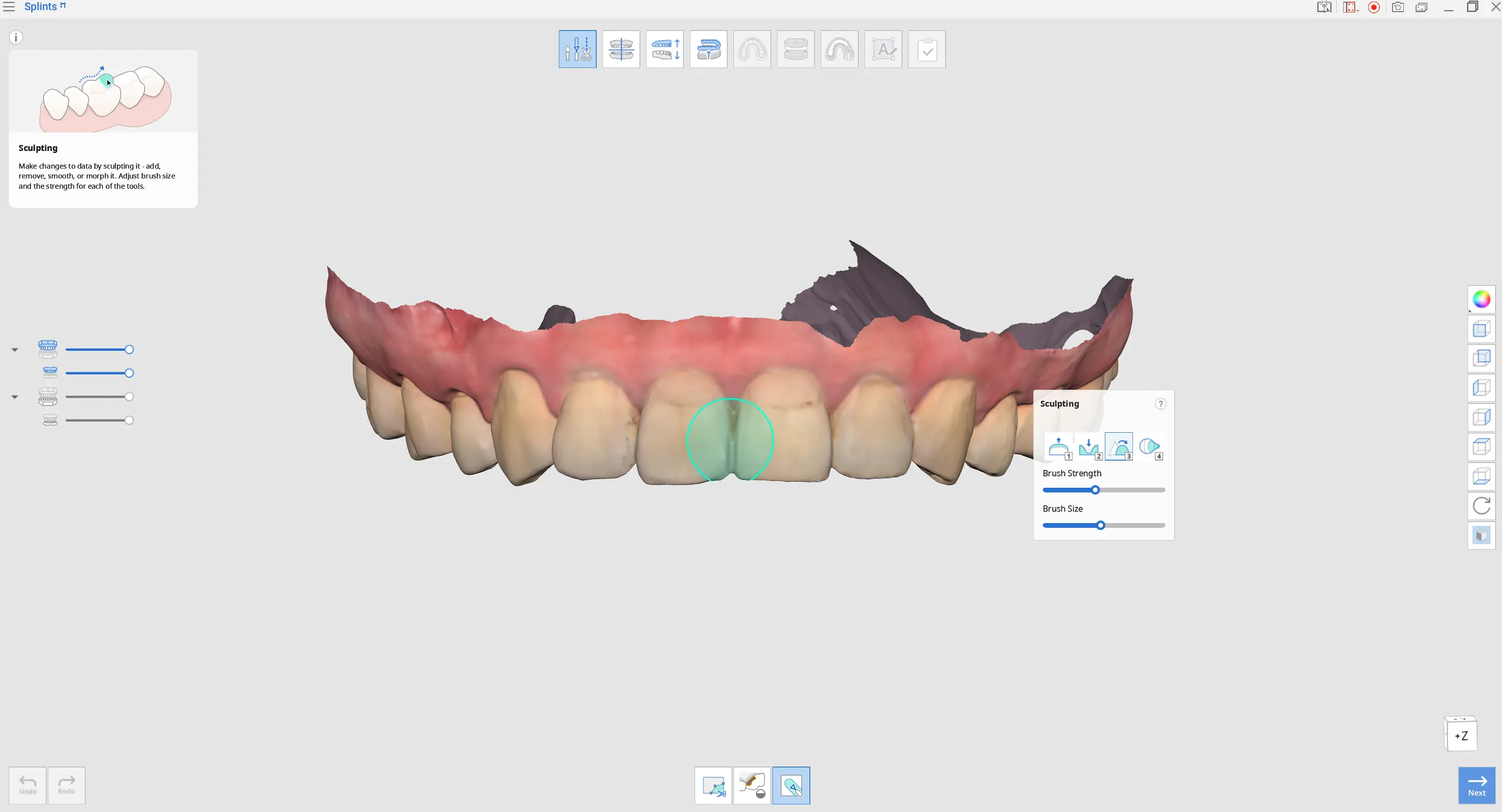

「スカルプティング」ツールを選択して、データを修正します。スカルプティングツールを使用すると、データ部分の追加、削除、スムース、モーフなどを行うことができます。

ツールボックス：スカルプティング

ヒント

スカルプティングをより簡単に行うには、ショートカットを使用します。

編集が完了したら、「次へ」をクリックします。

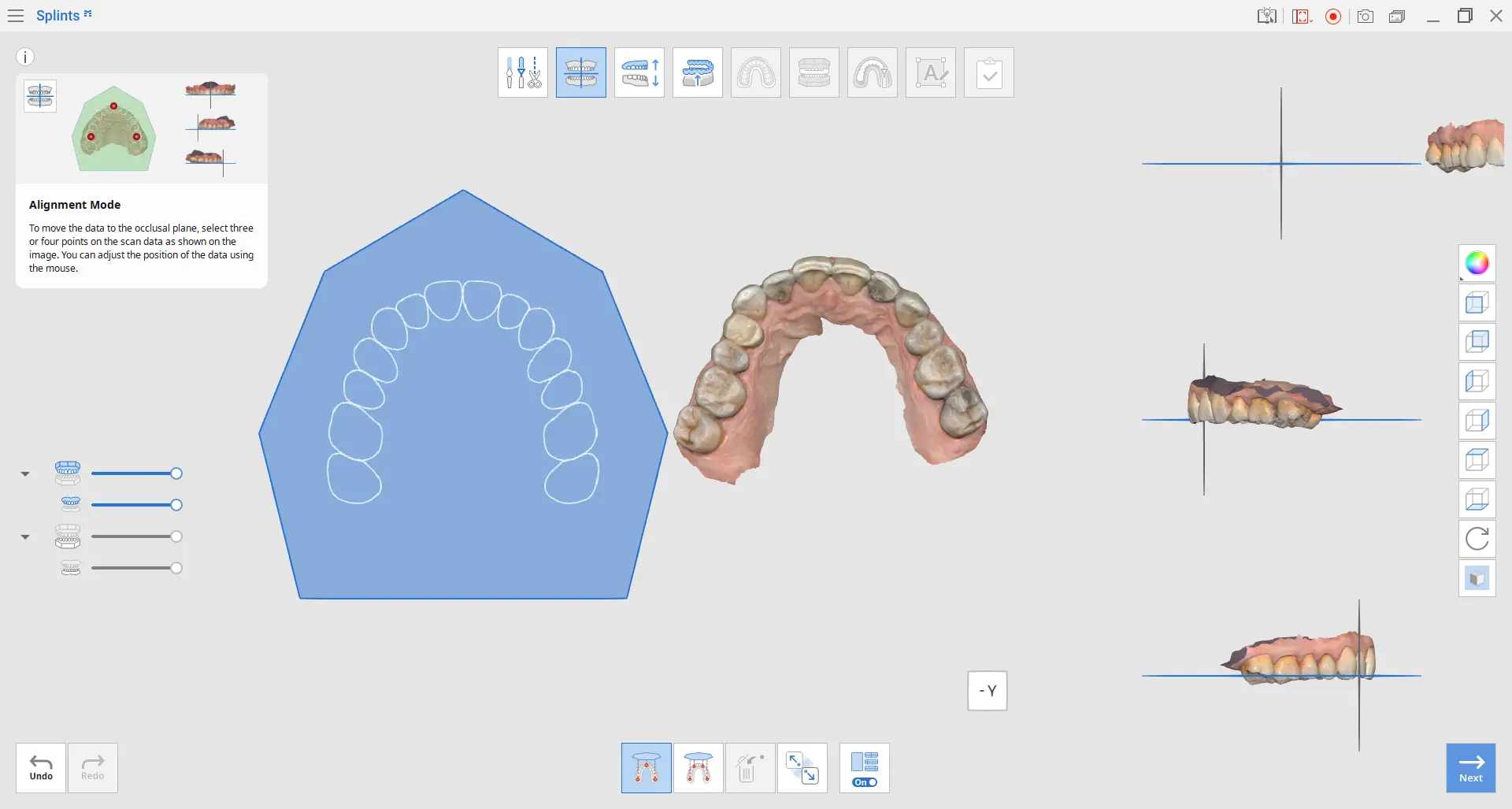

整列モード

このステップでは、データを自動的にバーチャル咬合面に揃えます。

完了後、必要に応じてさらに手動で調整することができます。このステップでは、データを正しく配置するため、必ず整列の確認を行うことをお勧めします。

注意

Medit Scan for ClinicsまたはMedit Scan for Labsですでに整列が完了している場合は、このステップをスキップできます。

ツールボックス

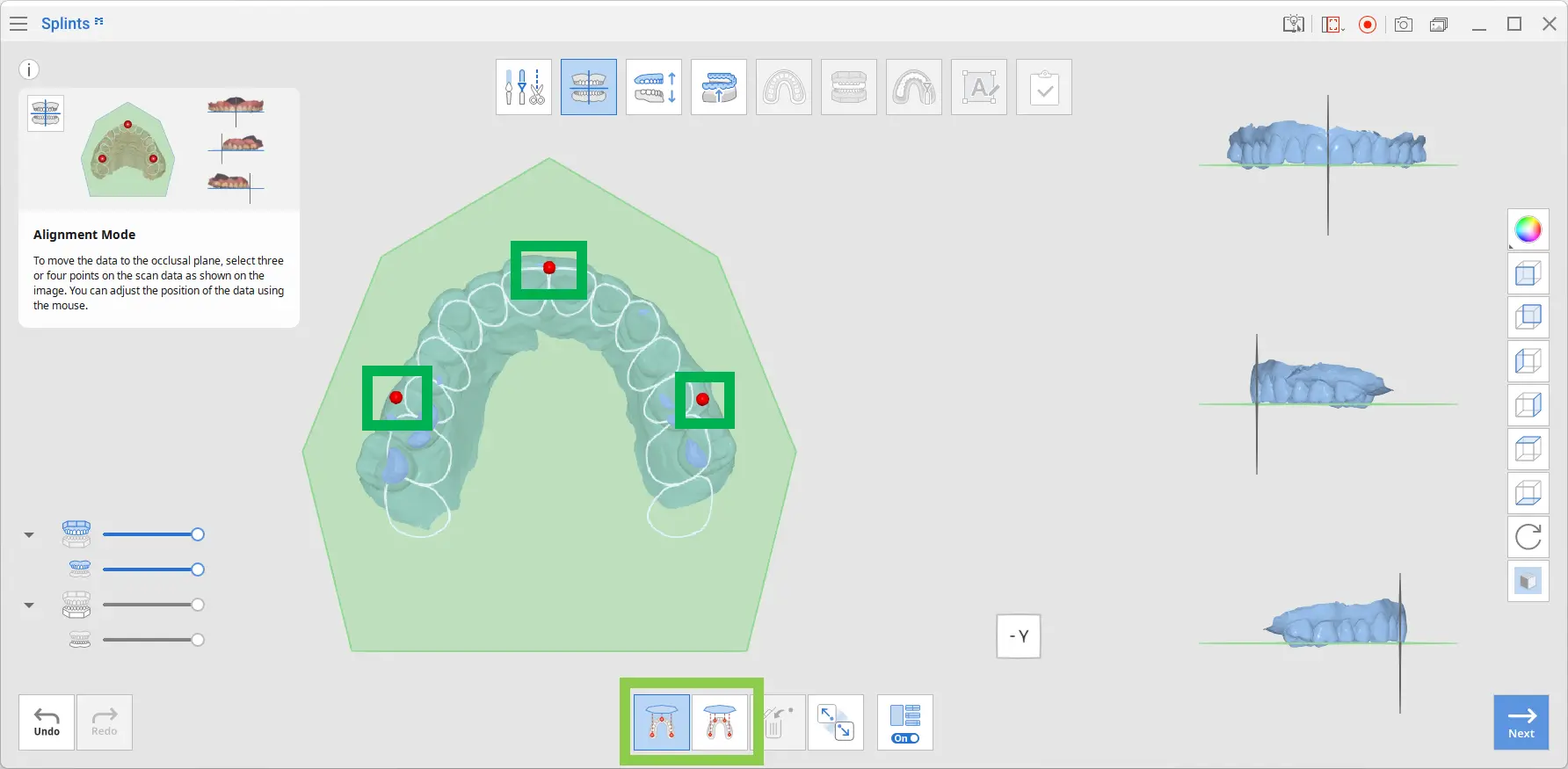

データを咬合面に手動で再整列するには、次の手順に従います。

1. 自動整列が完了したら、「データ分離」をクリックします。

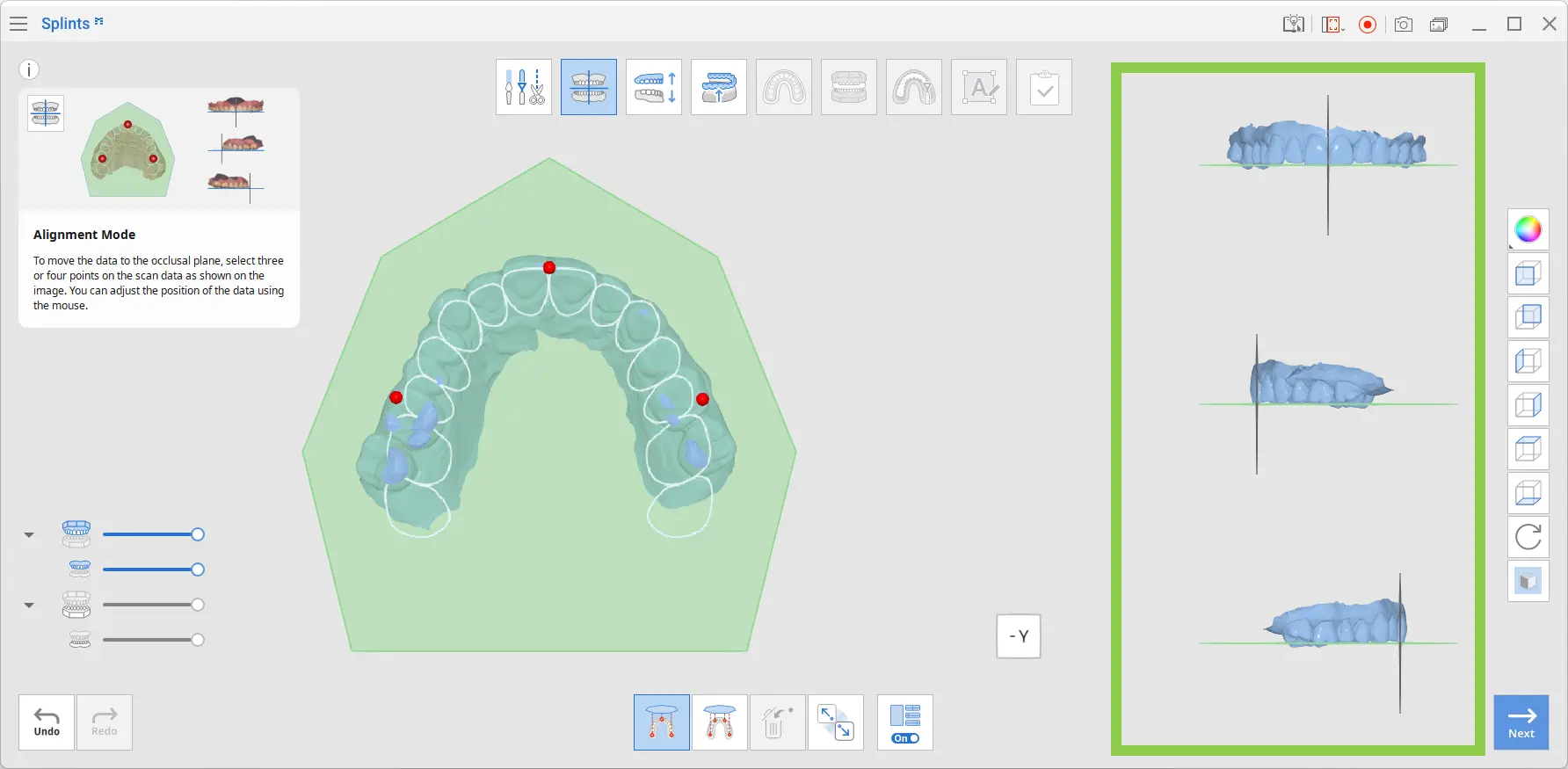

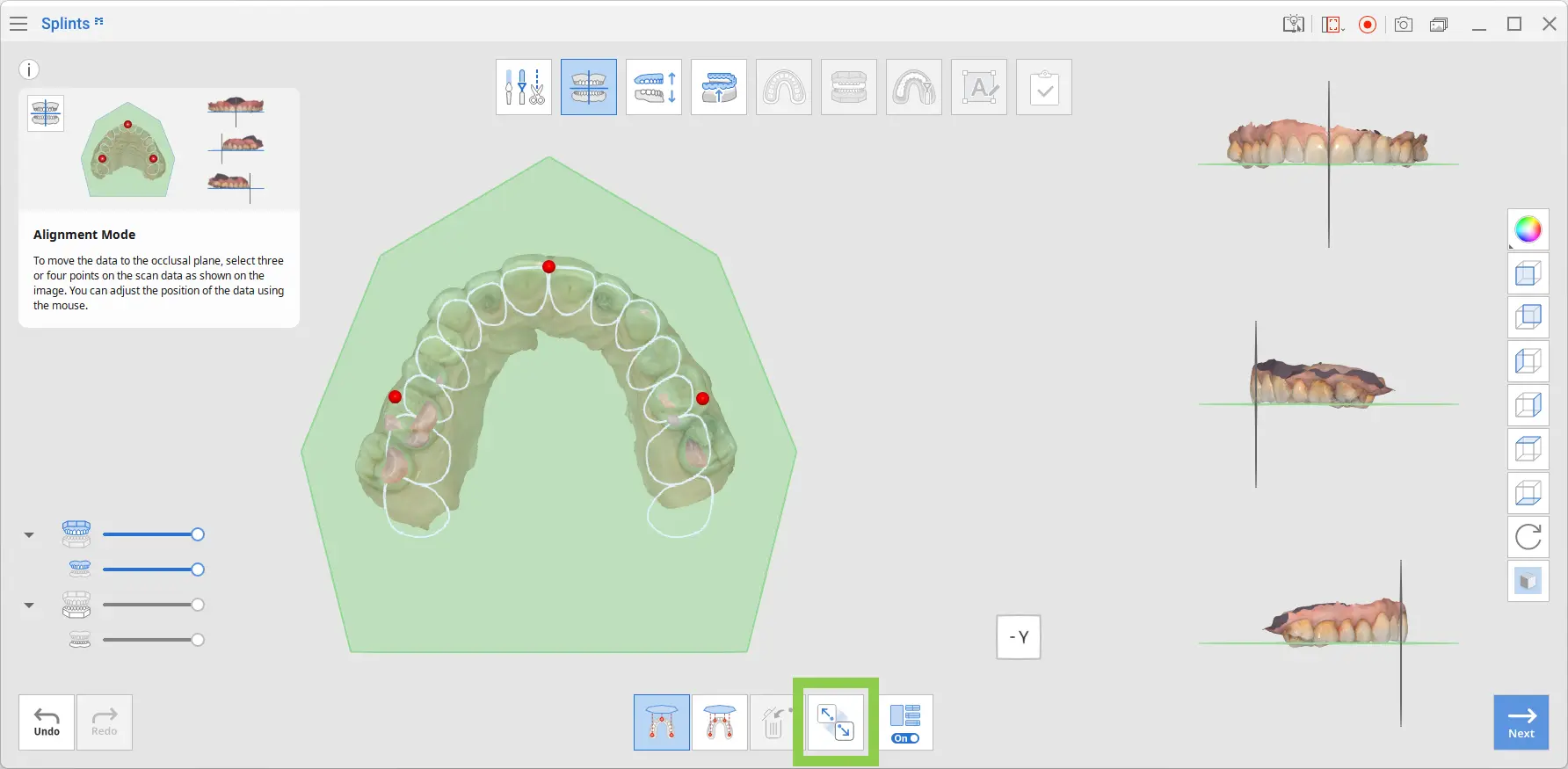

2. 咬合面に揃えるためにデータ上に3つまたは4つの点を配置します。

3. 右側の複数表示を使用して、データを調整し、整列処理をコントロールします。

注意

複数表示をオフにすると、咬合面のみが表示されます。

4. 終了したら、「次へ」をクリックします。

咬合調整モード

このステップでは、上顎と下顎の咬合性を調整することで、スプリントを設置するためのスペースを確保します。

注意

咬合が開いている状態のときにスキャンした場合、または片側の歯列弓しか使用できない場合は、咬合調整モードをスキップできます。

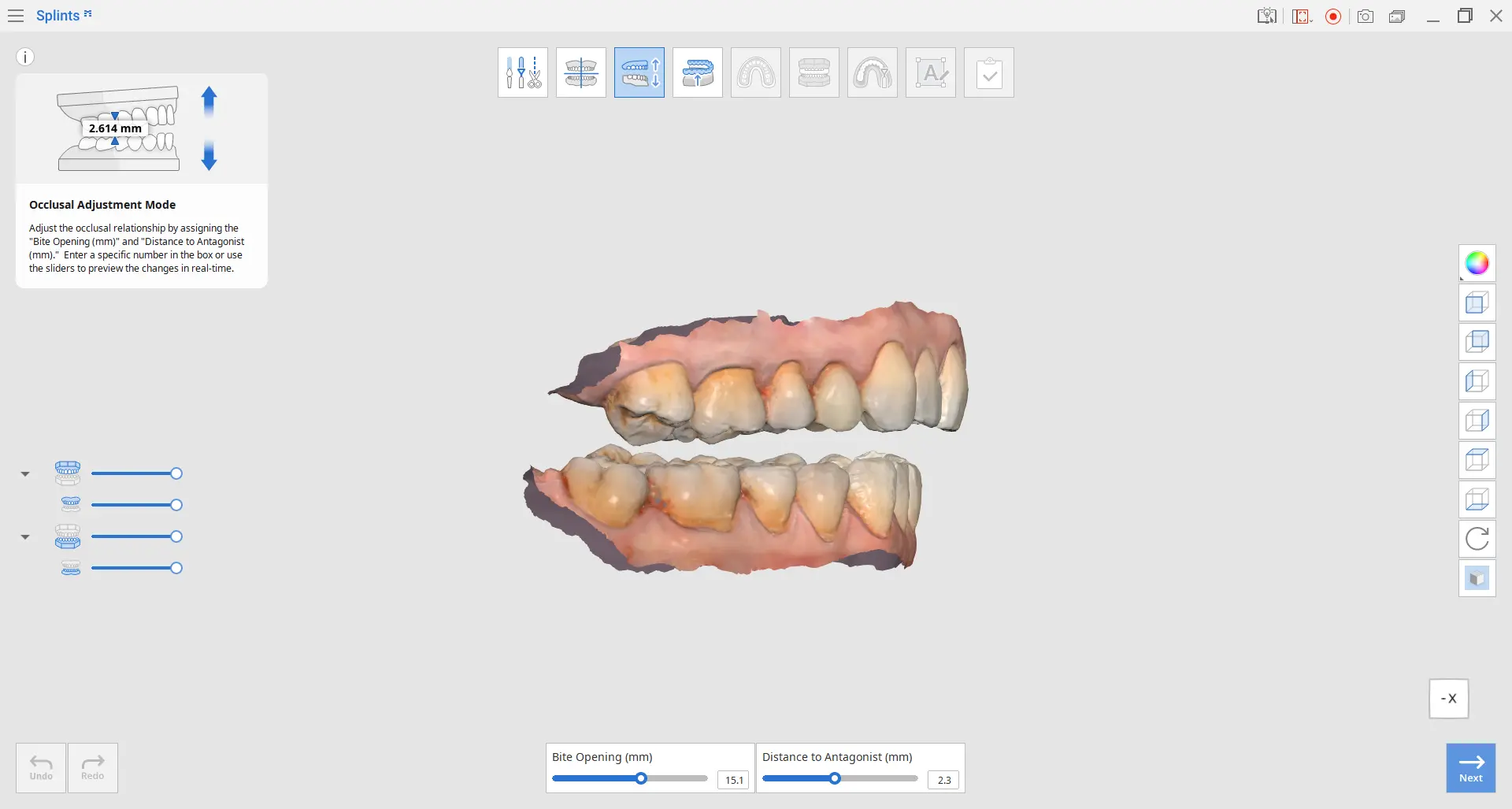

1. 咬合性を調整するには、スライダーを動かすか、「対合歯までの距離」または「咬合高径」に数値を入力します。咬合高径値は、対合歯までの距離に基づいて自動的に計算され、自動的に調整される場合があることに注意してください。

ツールボックス

⚠︎ 注意

対合歯までの距離は0.0より大きくなければなりません。

0.0に設定すると、スプリント用のスペースが確保されず、次のステップに進むことはできません。スプリントの咬合の厚さが十分になるよう、この値を調整します。

2. 終了したら、「次へ」をクリックします。

内側の表面作成モード

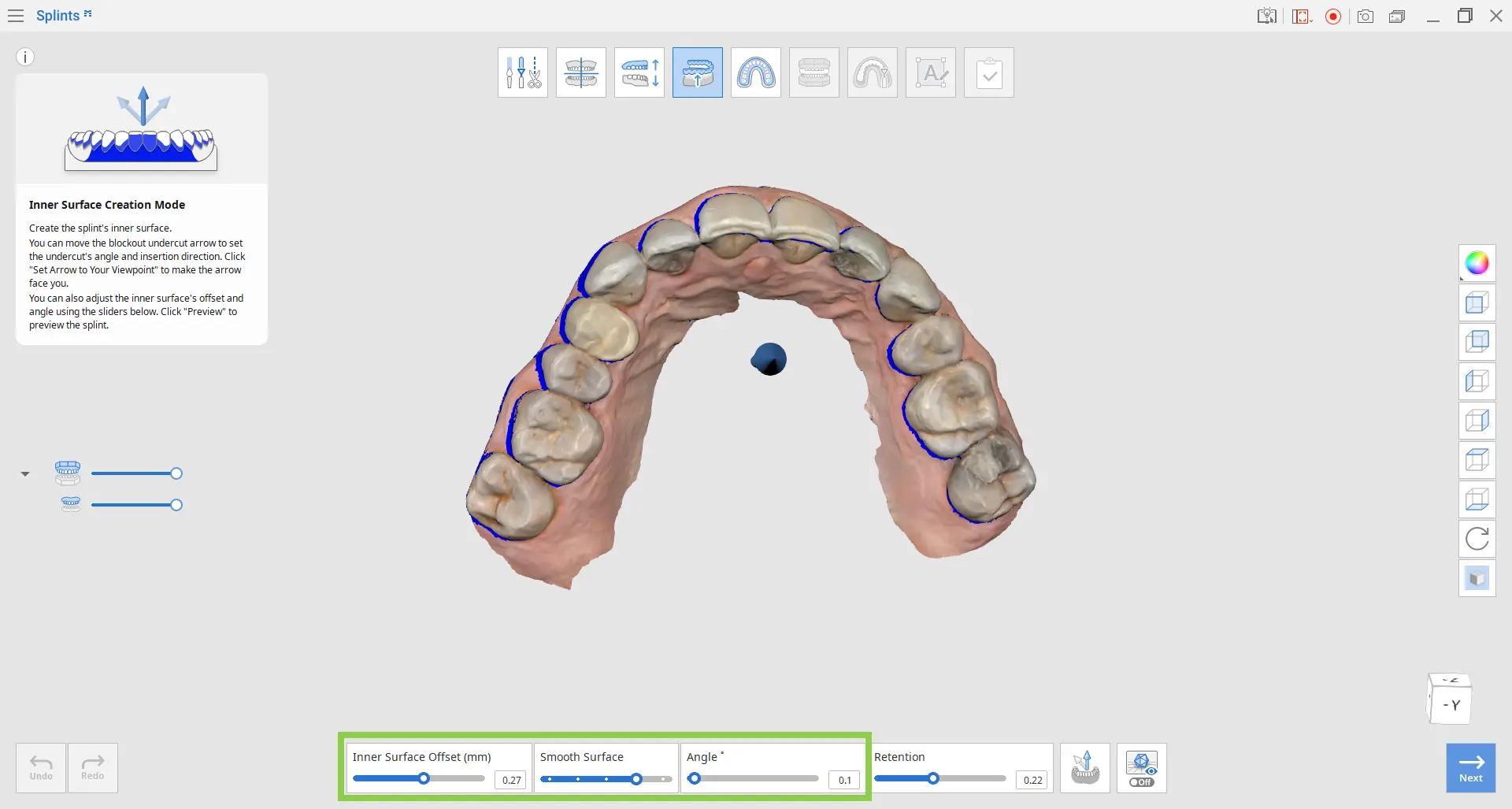

このステップでは、内側の表面補正、ブロックアウト方向、ブロックアウト量を調整して、スプリントの内面を作成します。「保定」スライダーを使用すると、スプリントの適合をさらに調整することができます。

ツールボックス

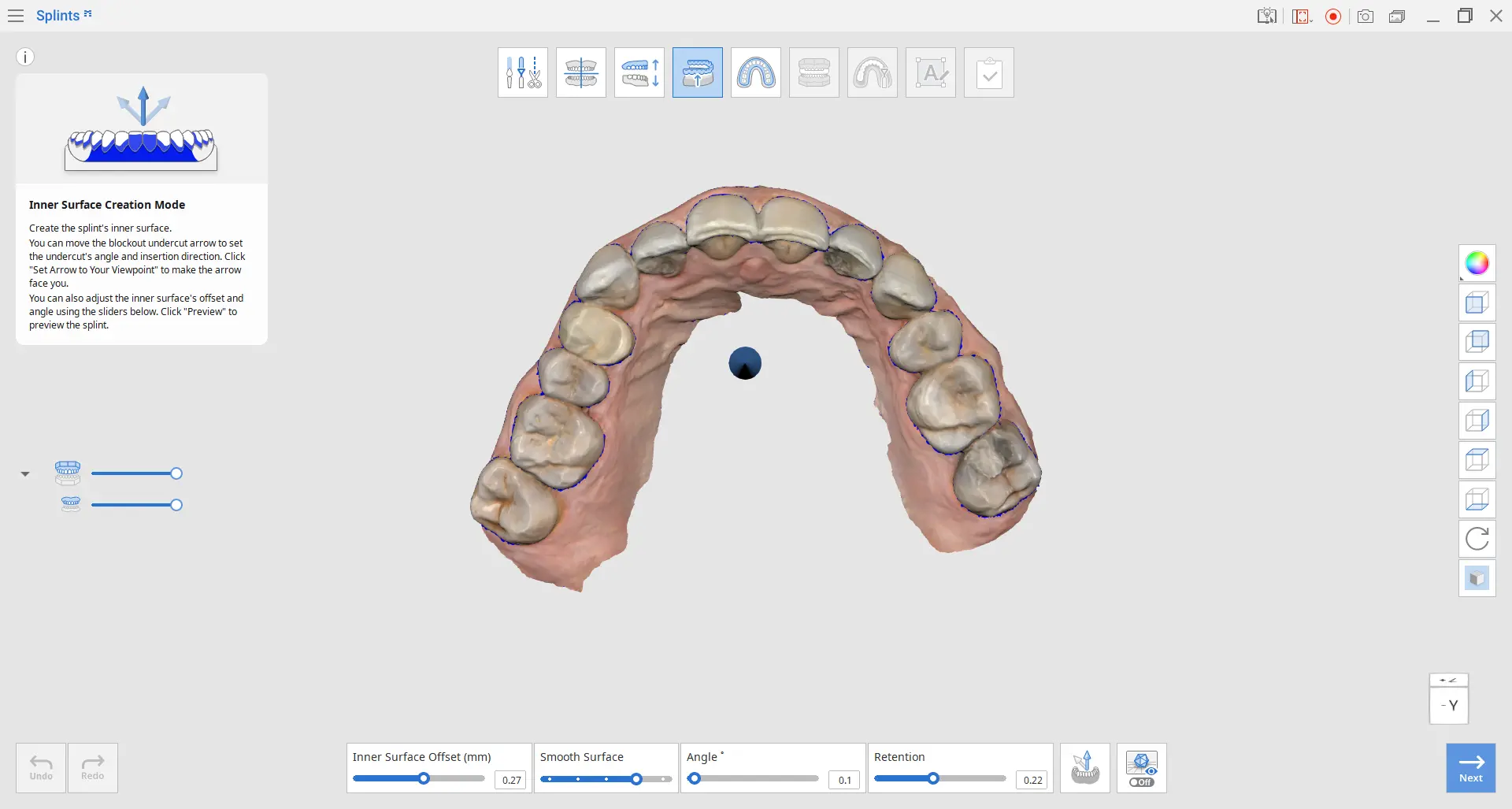

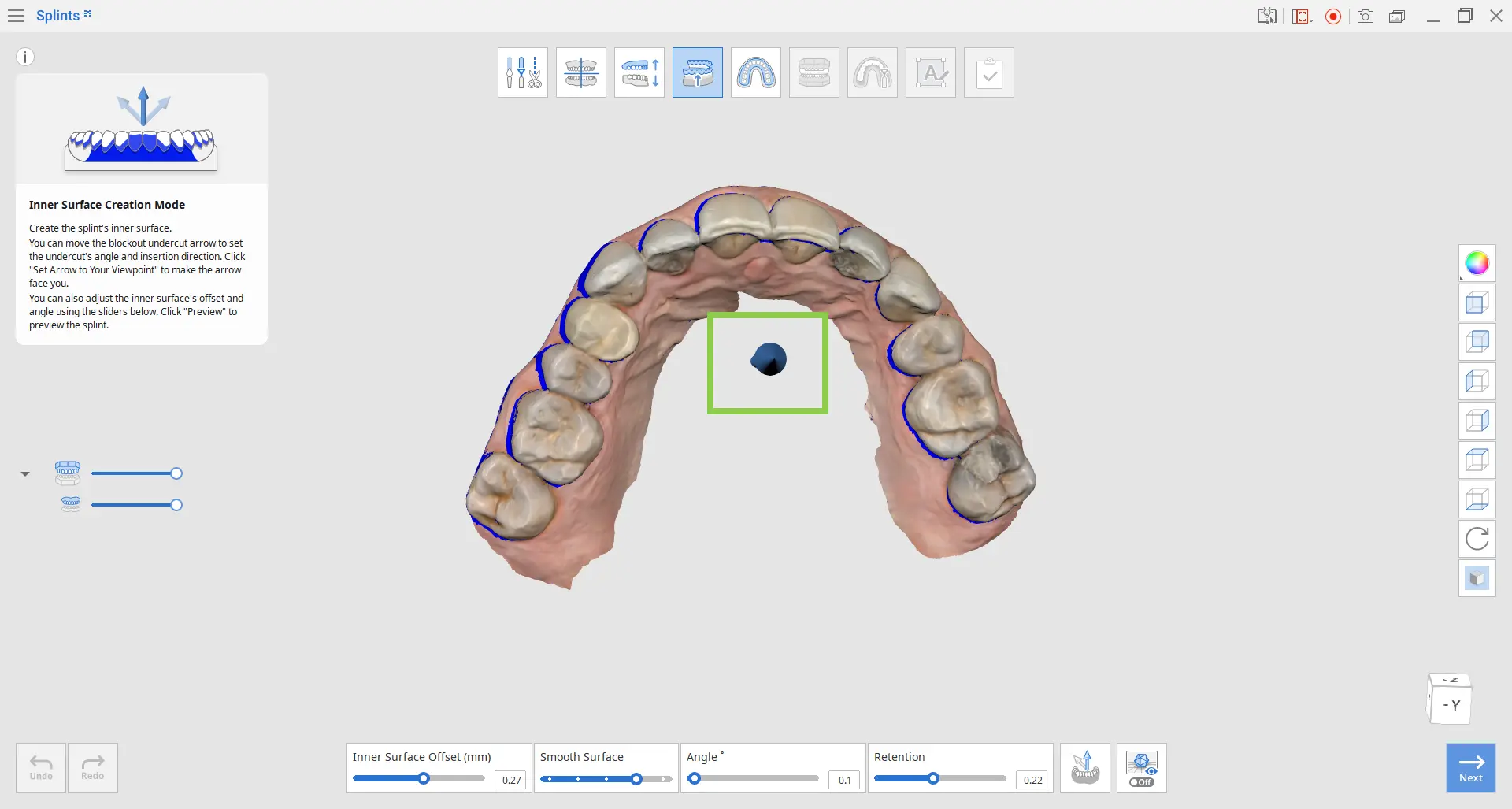

1. 矢印をクリックして押したままにすると、自由に移動してブロックアウトの方向を設定できます。ブロックアウトに含まれる領域は青色で表示されます。

2. 内側の表面補正、表の滑らかさ、ブロックアウト角度を設定して、スプリントの締め付け具合を調整します。

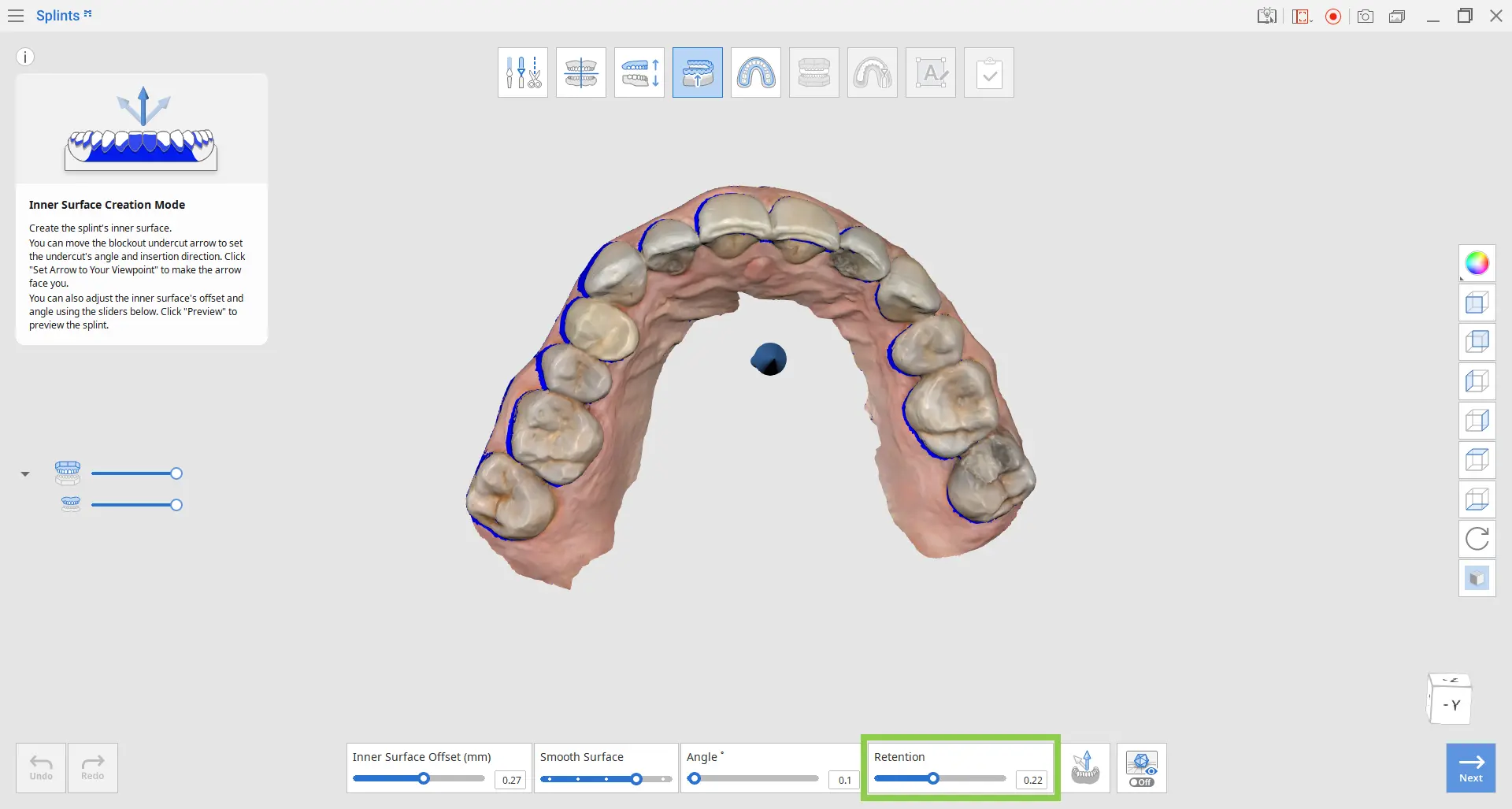

3. 「保定」スライダーを使用して、許容されるアンダーカット領域の範囲を調整し、印刷されたスプリントの保定を向上させます。

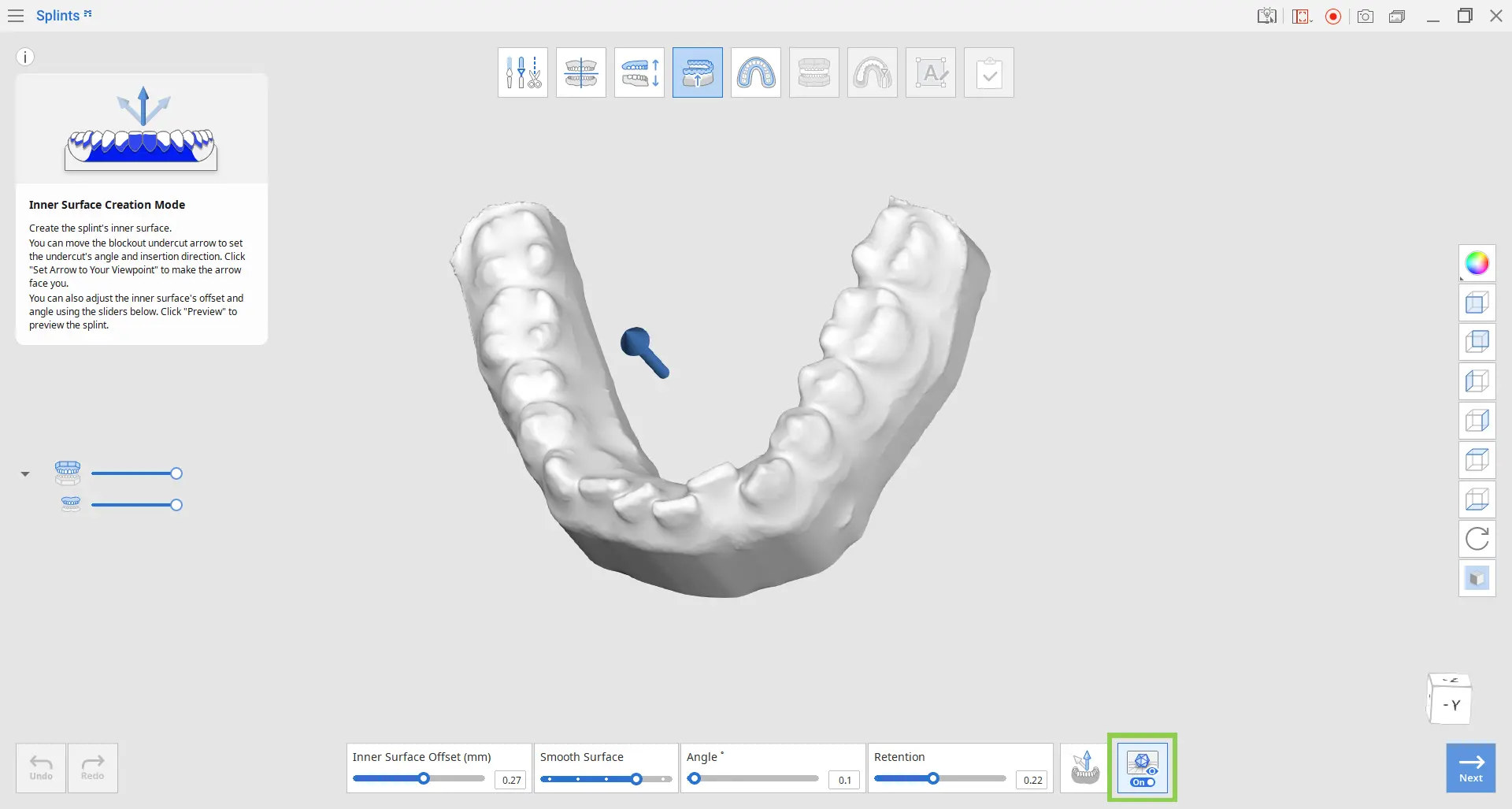

4. 「プレビュー」をクリックして、ブロックアウトアンダーカット領域を含むスプリントを確認します。

5. 終了したら、「次へ」をクリックします。

輪郭指定モード

このステップでは、スプリントの輪郭を頬側と舌側で作成します。

ツールボックス

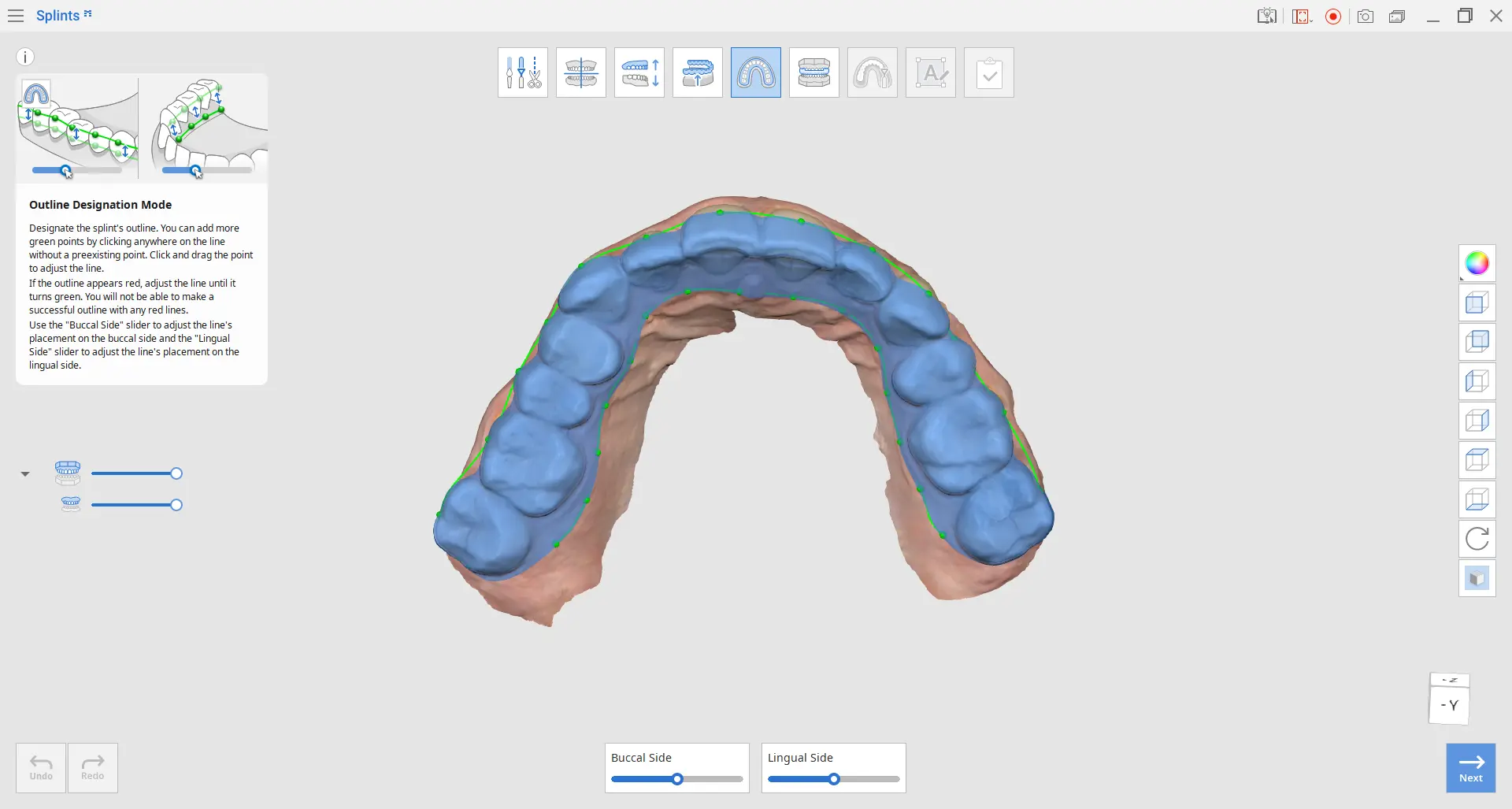

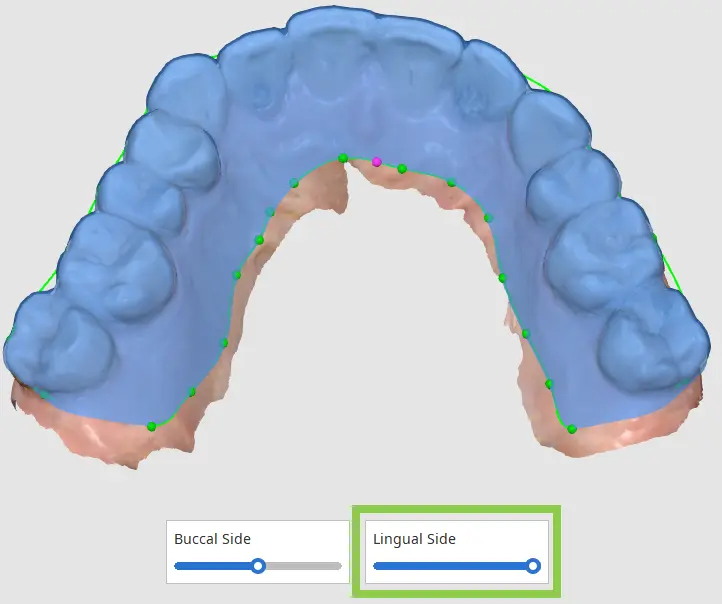

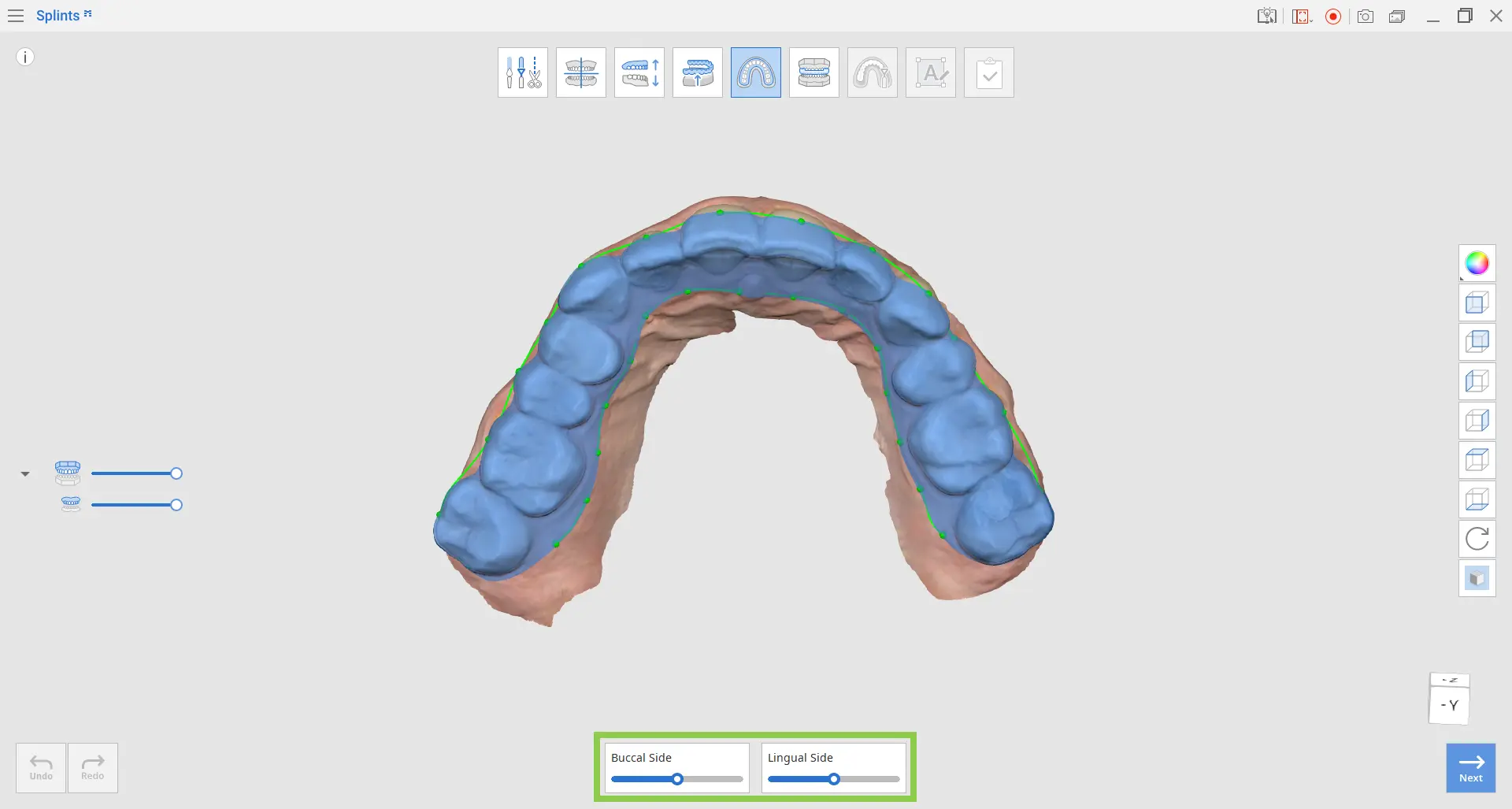

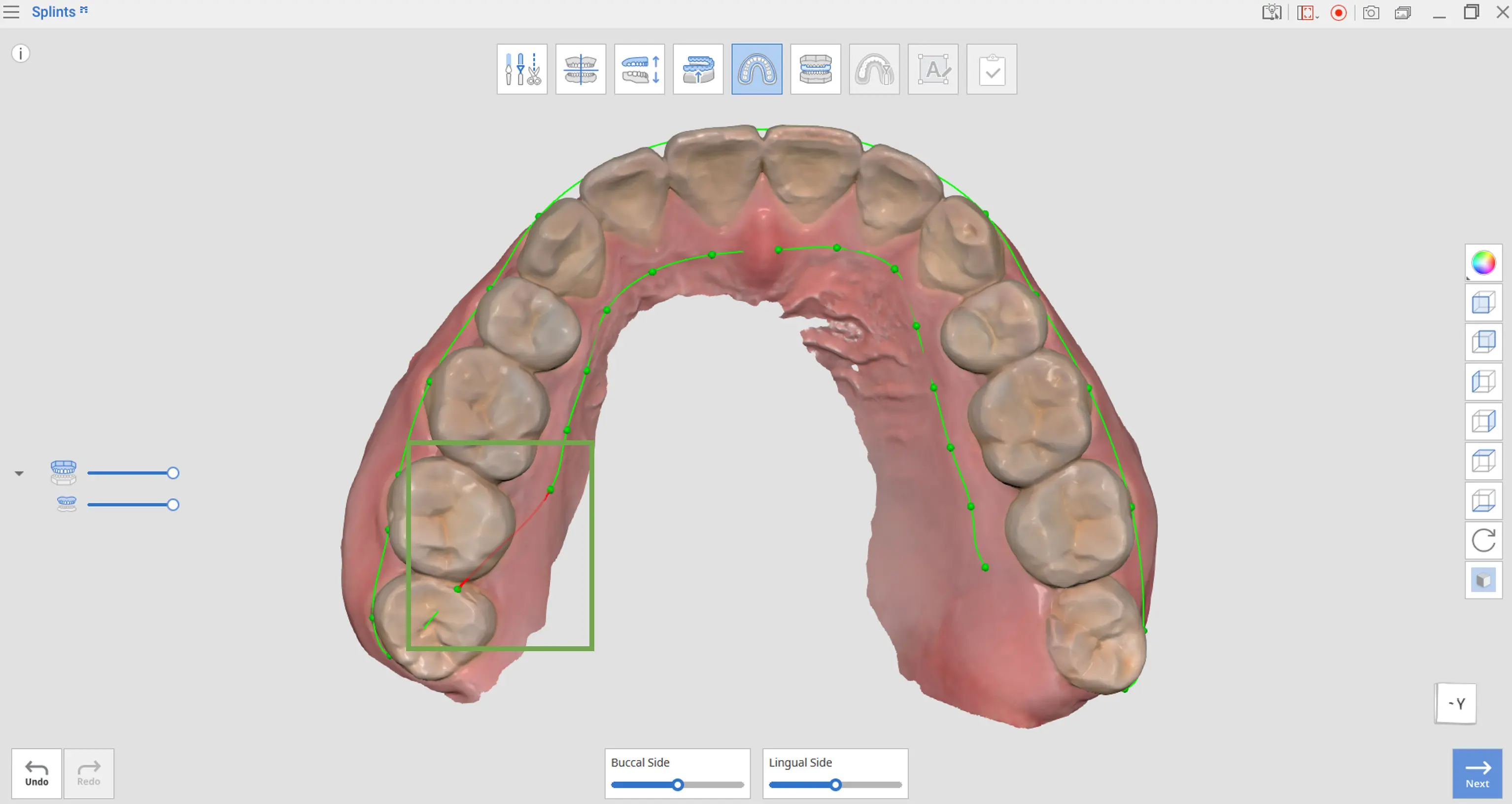

1. 輪郭指定モードでは、輪郭が自動的に作成されます。輪郭を修正するには、マウスで緑色のポイントをドラッグするか、「頬側」と「舌側」のスライダーを調整します。

2. 輪郭のいずれかの部分が赤く表示されている場合は、その輪郭線を調整して緑色にします。赤い部分が残っていると、次のステップに進むことはできません。

3. 輪郭を正しく定義すると、選択した領域が青色で表示されます。輪郭上で左クリックすると緑色の点が追加され、右クリックすると削除されます。

4. 終了したら、「次へ」をクリックします。

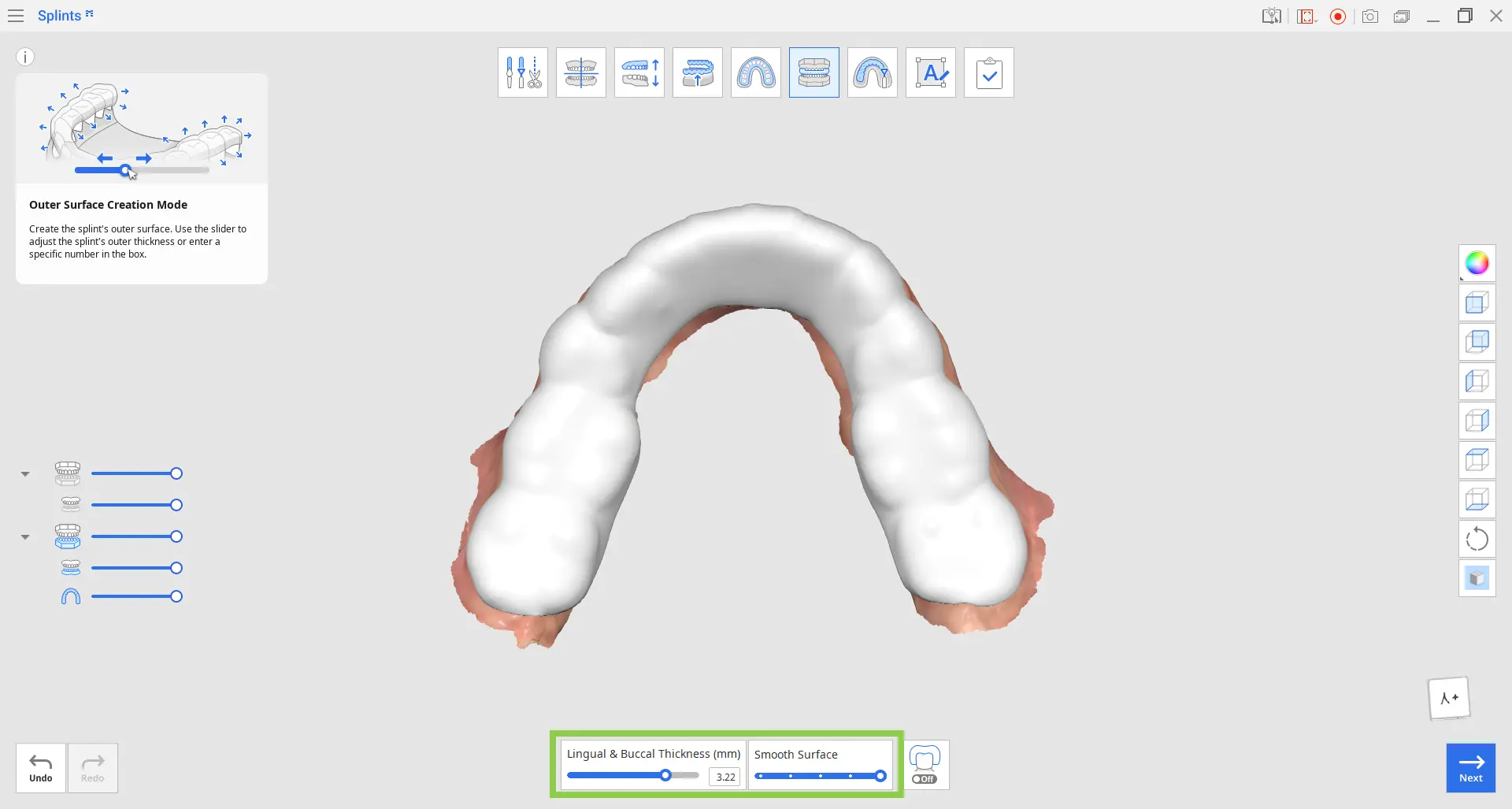

外側の表面作成モード

このステップでは、用意されているツールを使用して、スプリントの外面を調整することができます。

1. 「舌と頬の厚さ」スライダーを右に動かすと、舌側と頬側のスプリントの厚さを同時に増やすことができます。咬合面の厚さは、対合歯までの距離に基づいて自動的に決定されます。

2. 「表面を滑らかに」スライダーを使用して、スプリントの外面の粗さを減らします。

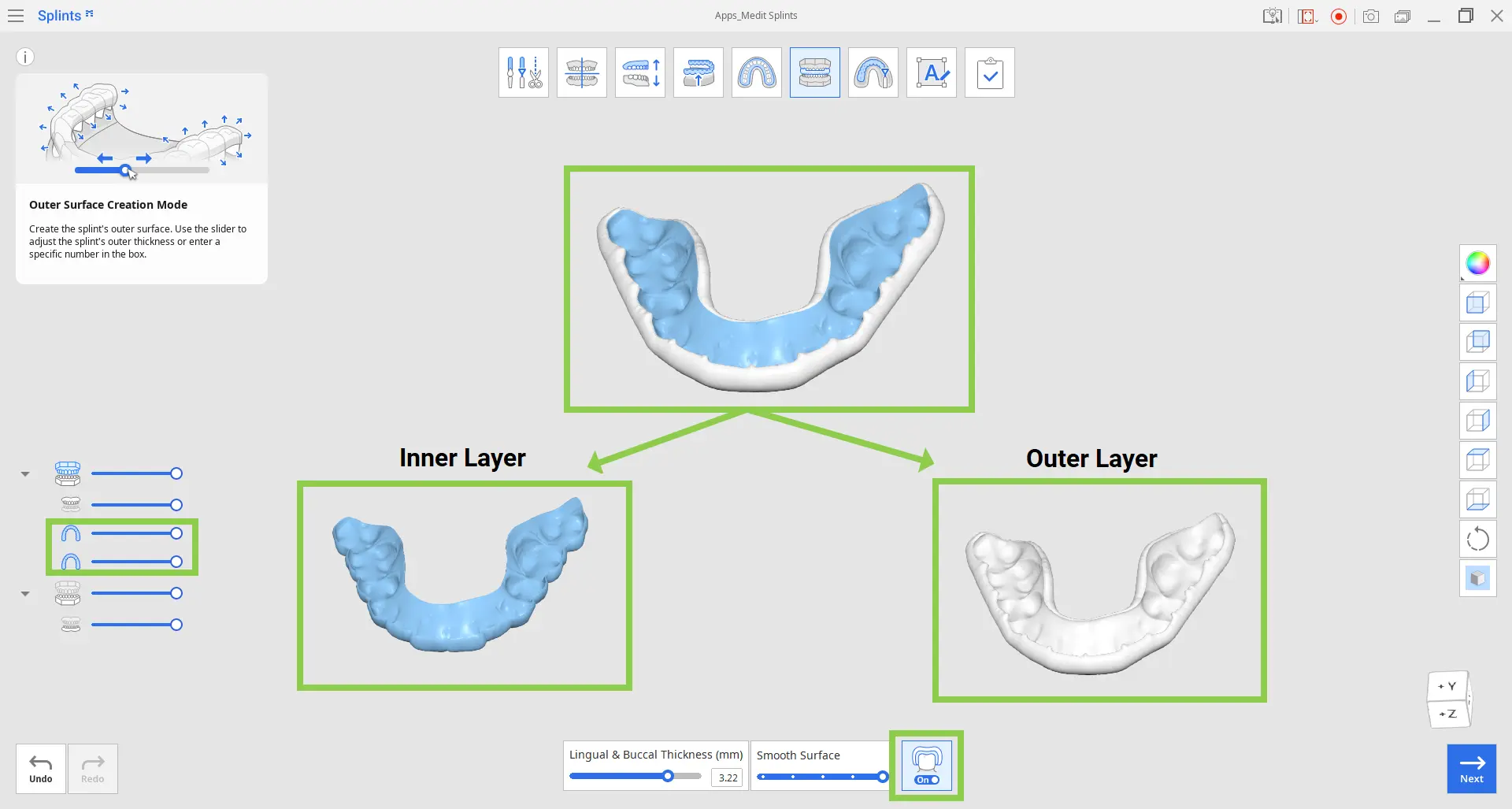

3. マルチジェット印刷対応プリンターを使用すると、2種類の複合材料でスプリントを作成できます。これを実現するには、下部の「2層スプリント」をオンにします。これにより、スプリントは外側と内側のレイヤーに分離されます。

ツールボックス

4. 終了したら、「次へ」をクリックします。

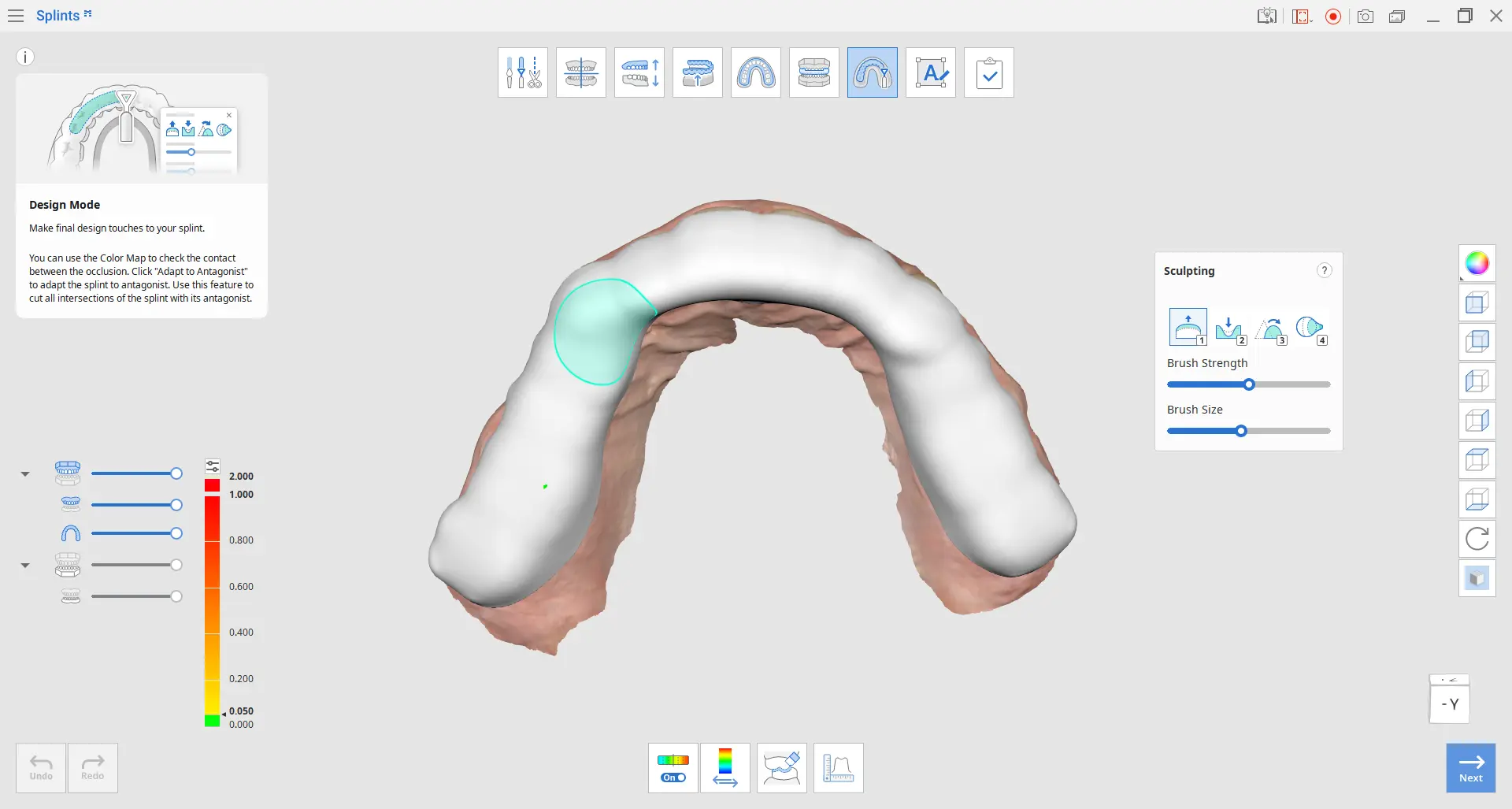

デザインモード

このモードでは、スプリントに対する最終形状を調整できます。用意されているツールを使用して、咬合の接触点を分析し、対合歯との交差部分を削除して、スプリントの厚さを確認します。

ツールボックス：メイン

ツールボックス：スカルプティング

ツールボックス：測定ツール

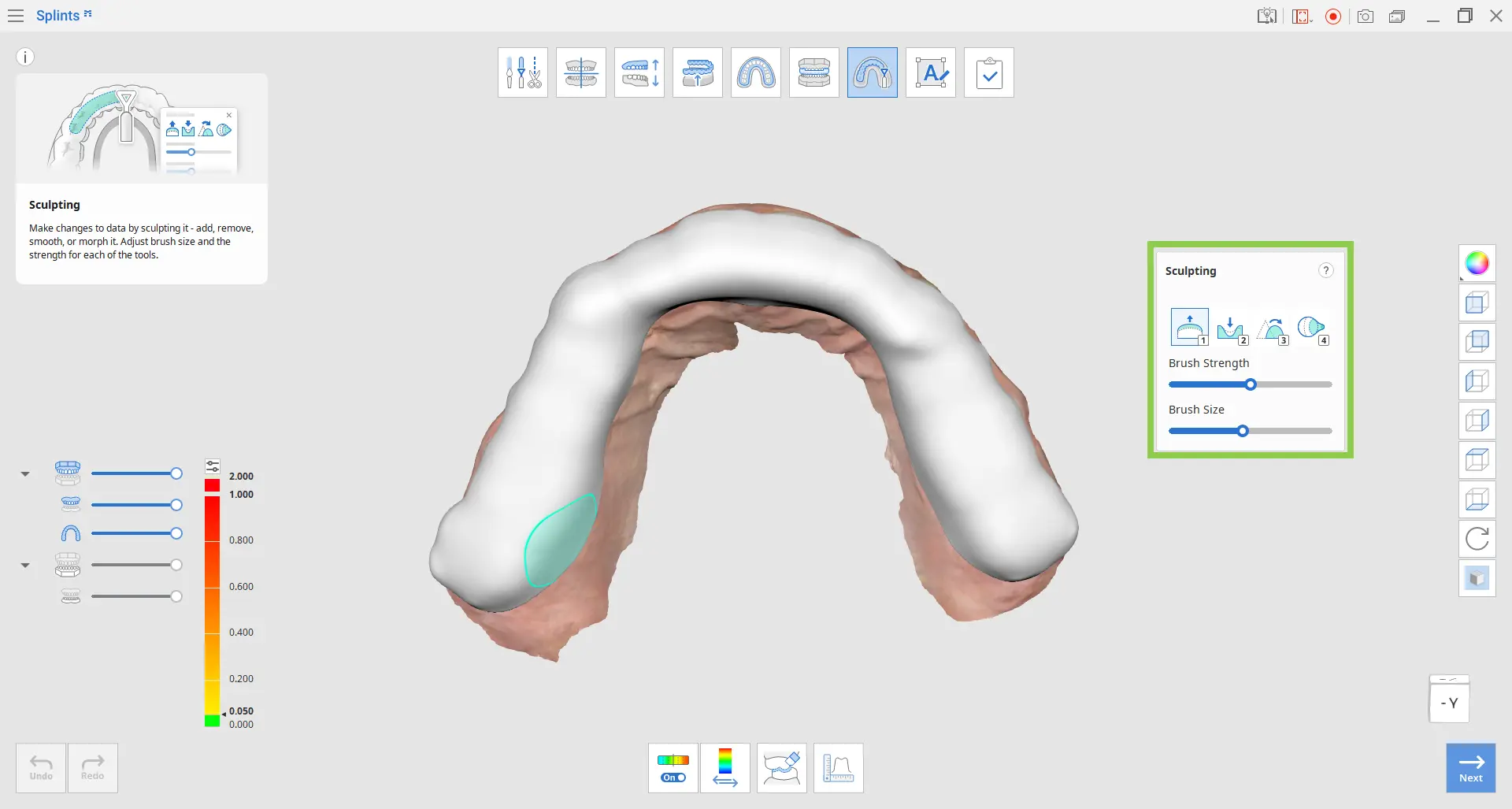

1. スカルプティングツールを使用して、スプリントの外面に追加、削除、スムース、モーフなどを行うことができます。スプリントの形状をより細かく調整するのに便利です。

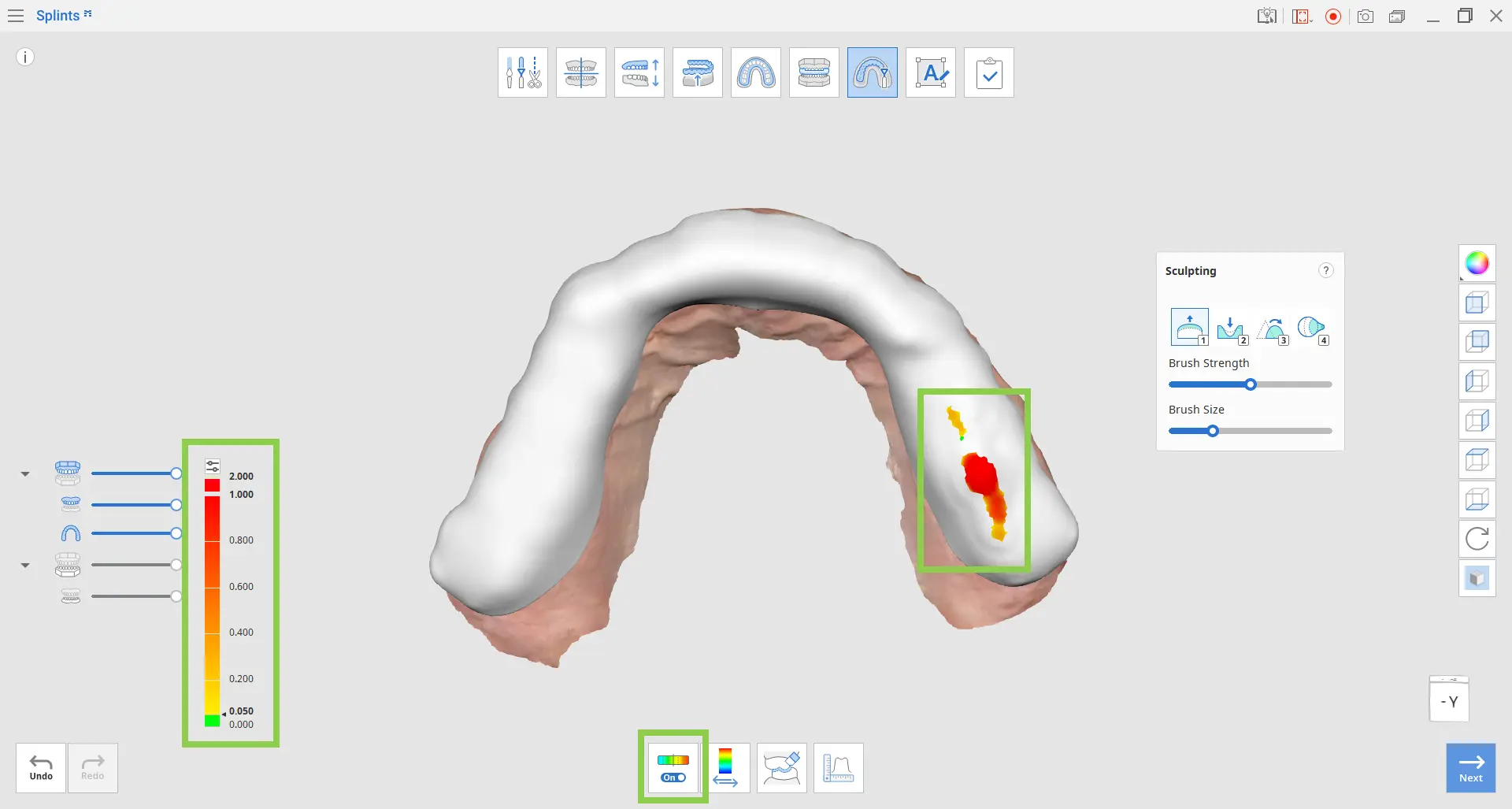

2. 交差を特定するためにカラーマップを有効にします。赤い部分は、スプリントと反対側のデータが交差する箇所を示します。

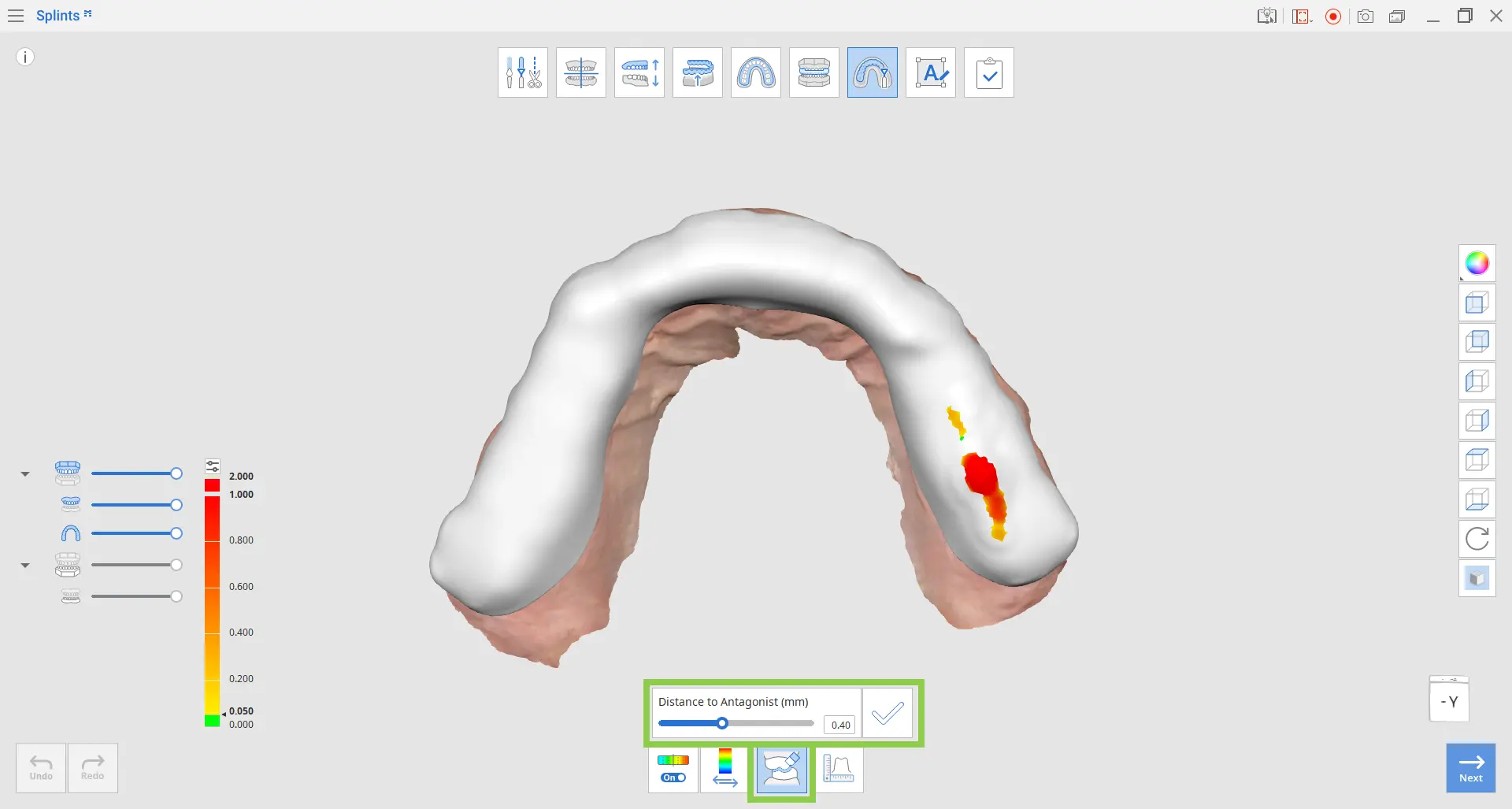

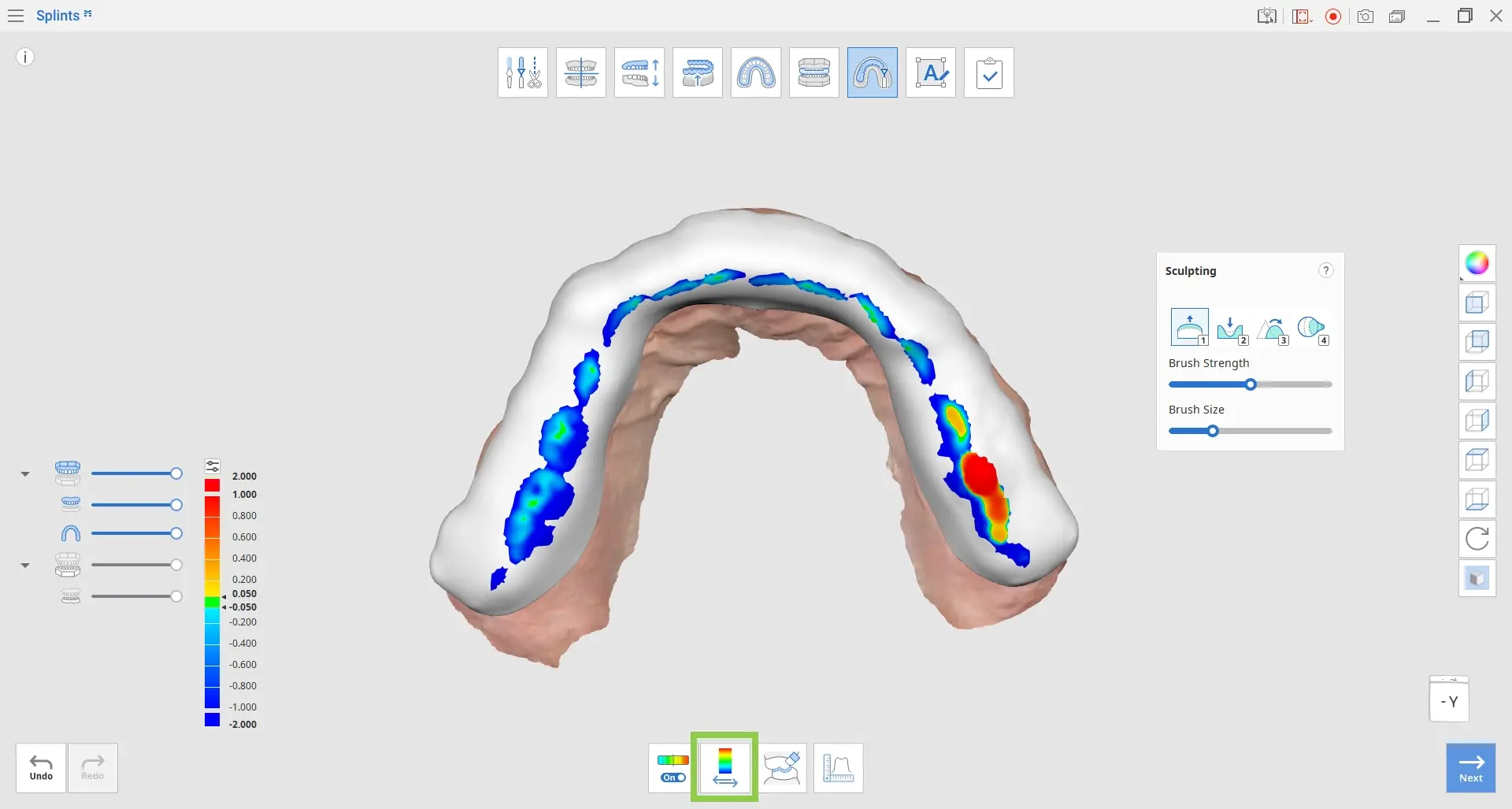

3. 「偏位表示領域の切り替え」をクリックして、対合歯までの距離を評価します。

4. 「対合歯に適応」をクリックして、スプリントと対合歯の間のすべての交差を削除します。

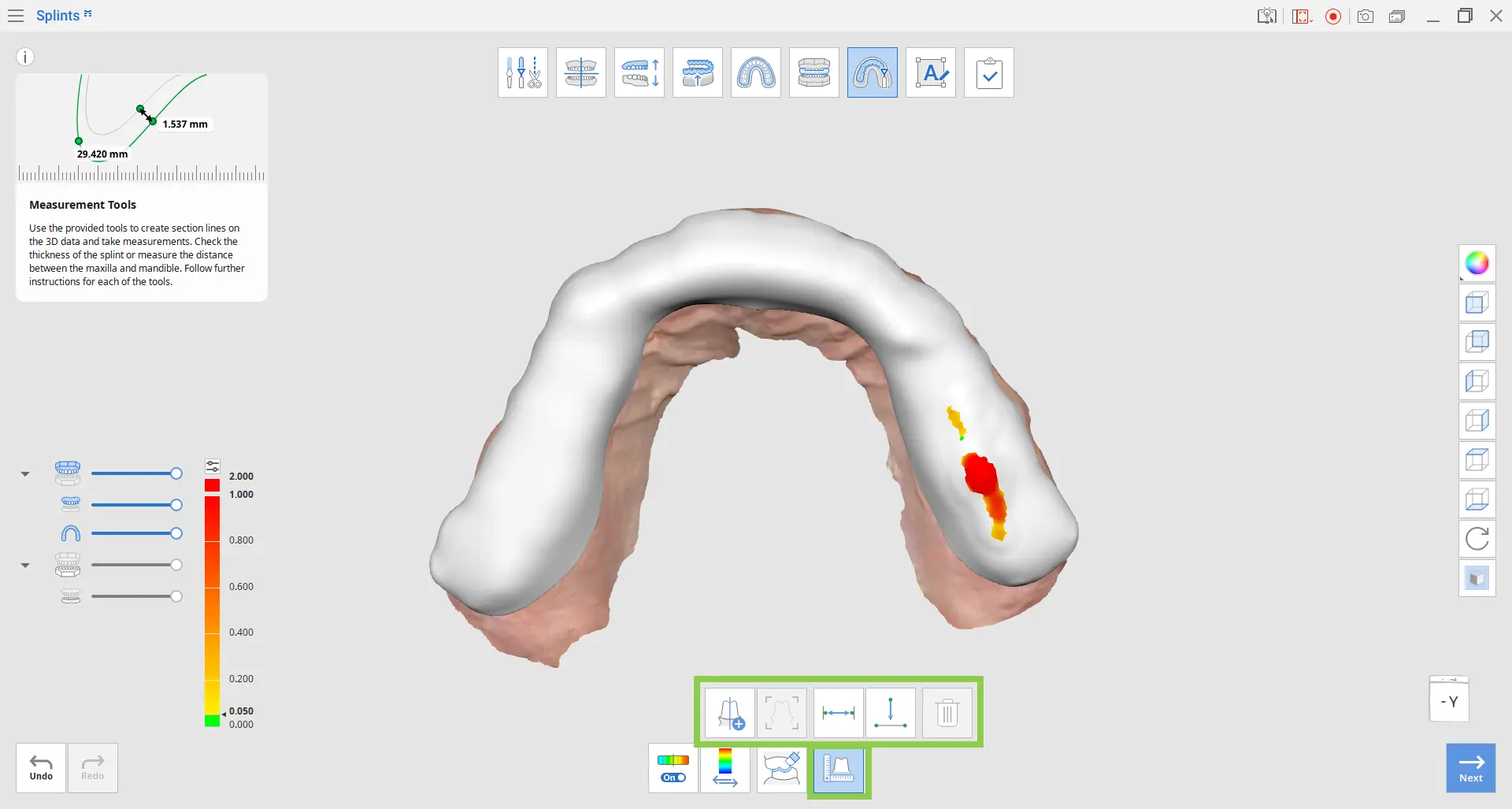

5. 「測定ツール」を使用して、編集後のスプリントの厚さを確認します。データ上の点を選択して、区画線を作成し、距離を測定します。

6. スプリントのデザインが完了したら、「次へ」をクリックします。

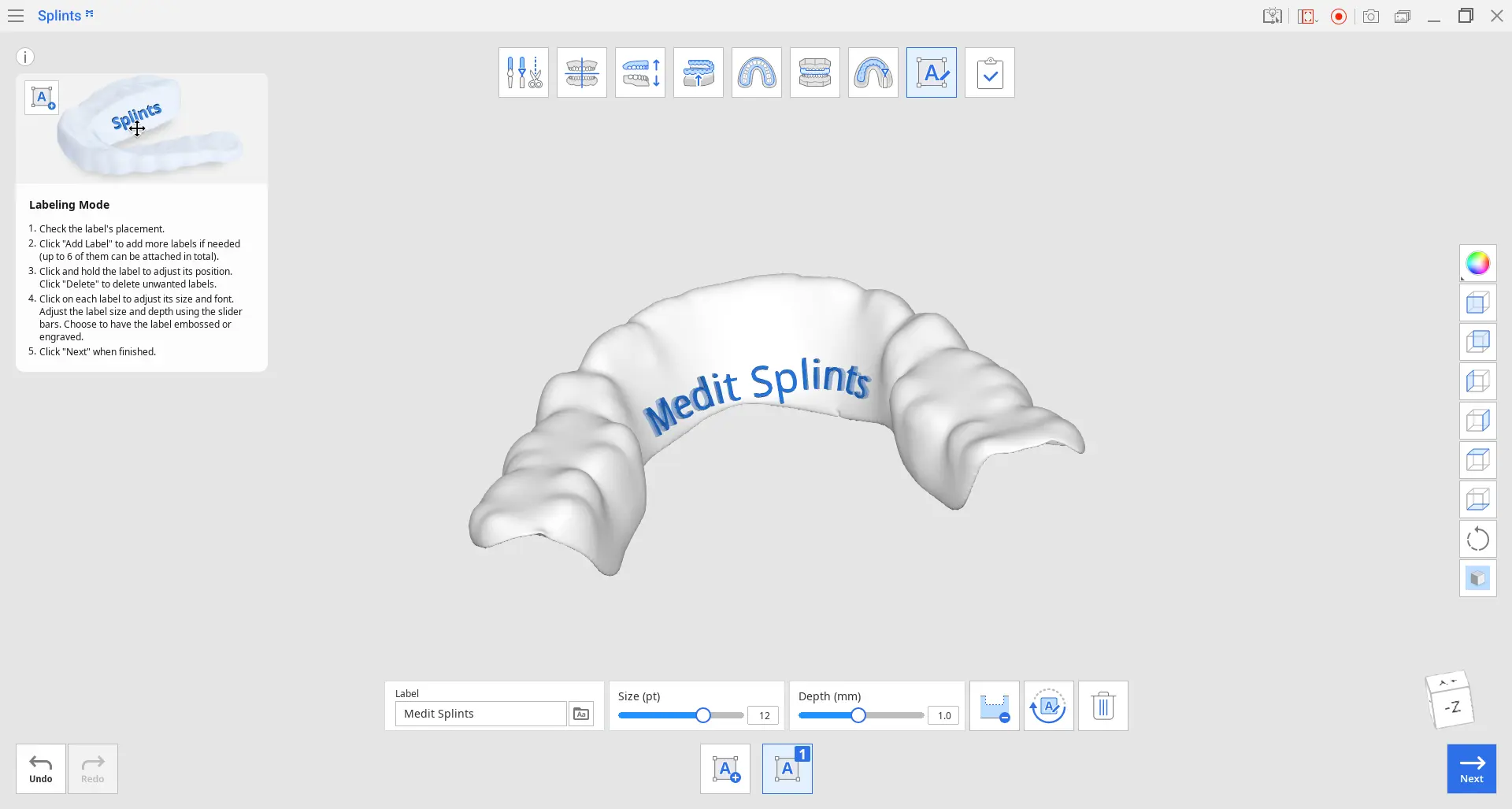

ラベルモード

ラベルモードでは、スプリント表面にラベルを作成および管理するためのツールが提供されます。スプリントの外面には、デフォルトのラベル（ラベル#1）が自動的に作成されます。

注意

ラベルの追加は任意です。

ツールボックス

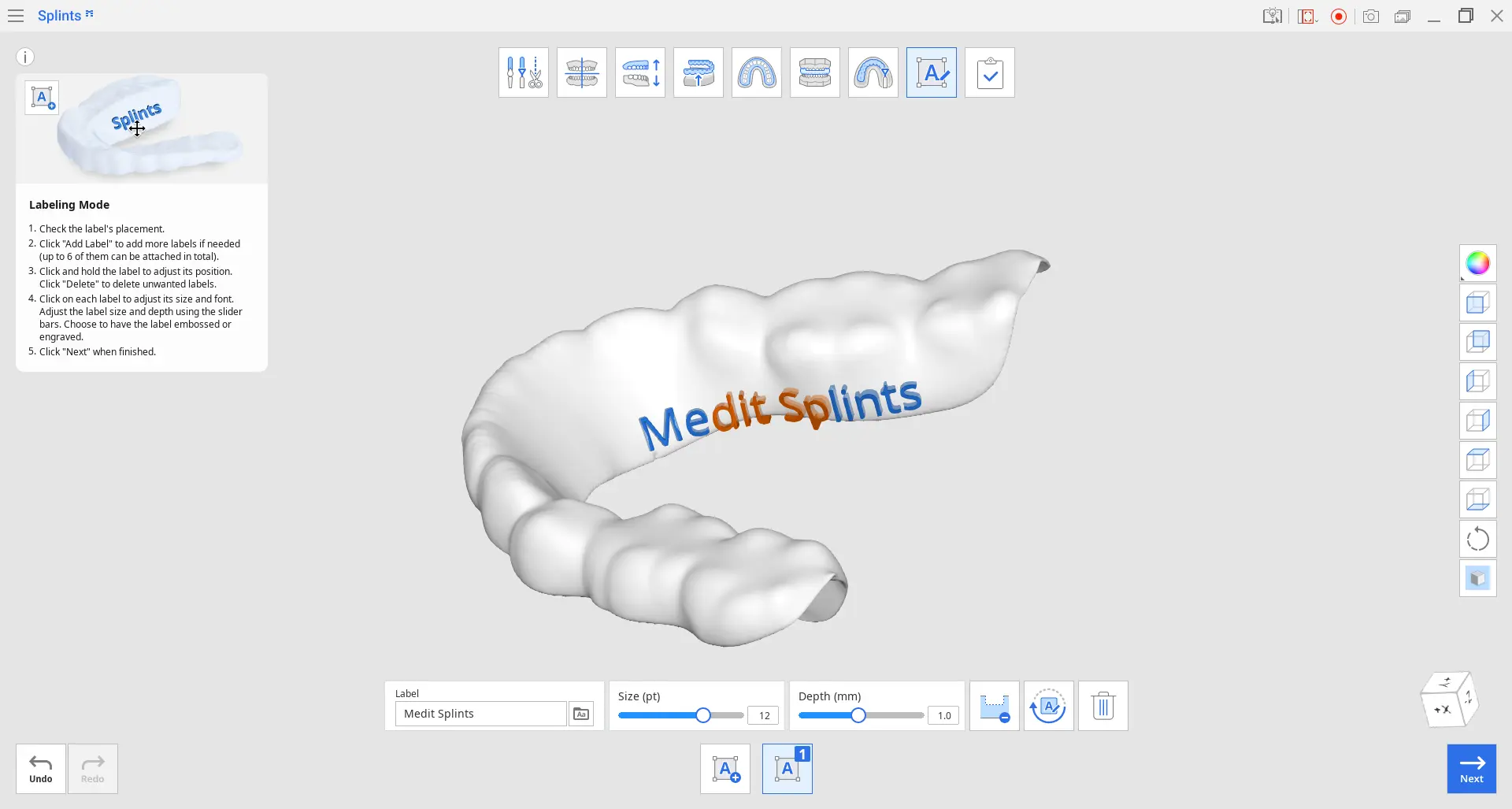

1. 自動的に作成されたラベルの位置を確認します。ラベルの一部がオレンジ色で表示されている場合は、完全に青色で表示されるまでドラッグします。

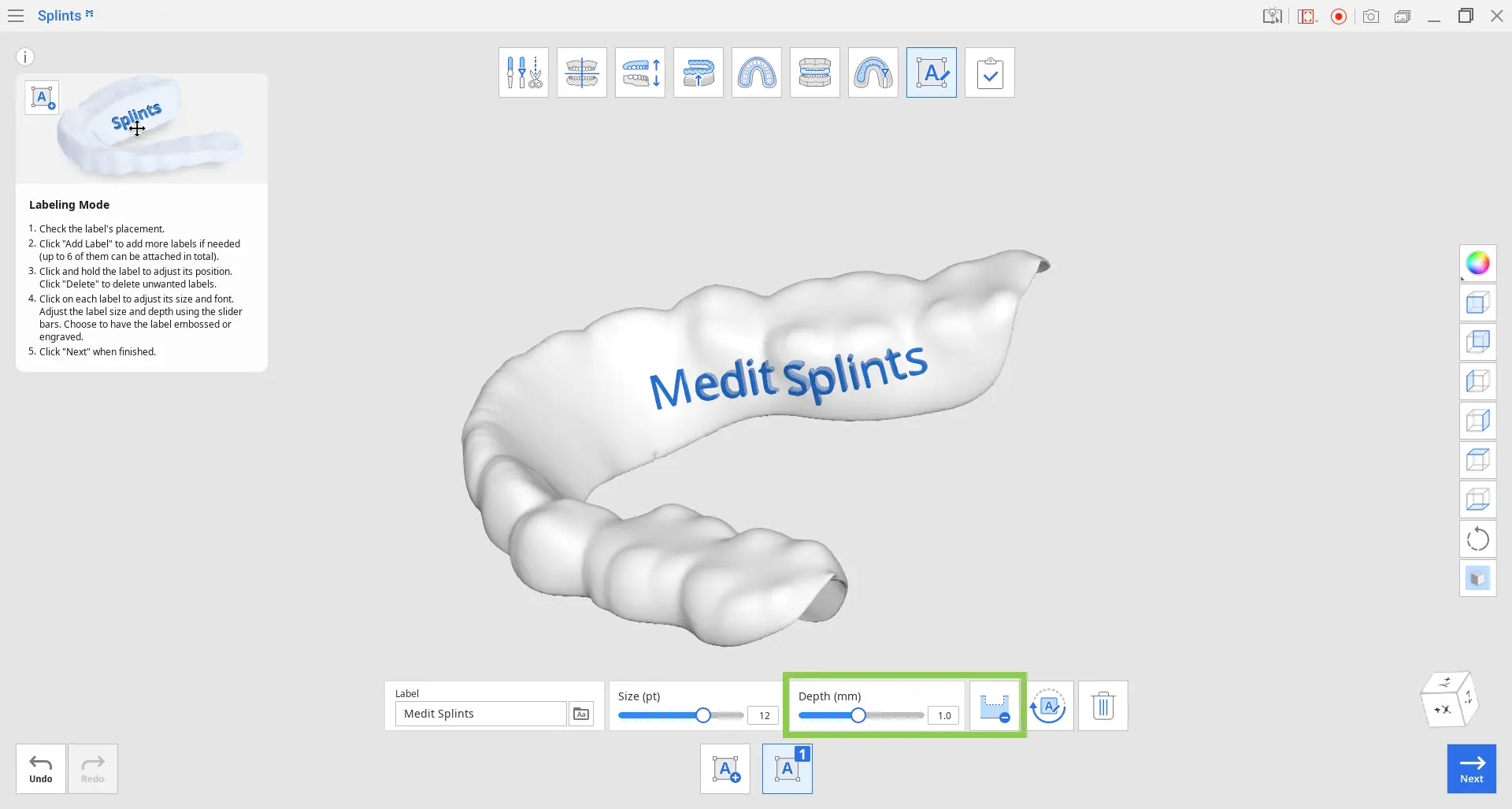

2. 「エンボス加工/デボス加工」をクリックして、マーキング方法を変更します。ラベリングの深さは、必要に応じて調整できます。

3. ラベルを追加するには、「ラベルを追加」をクリックします。最大6つのラベルを作成できます。

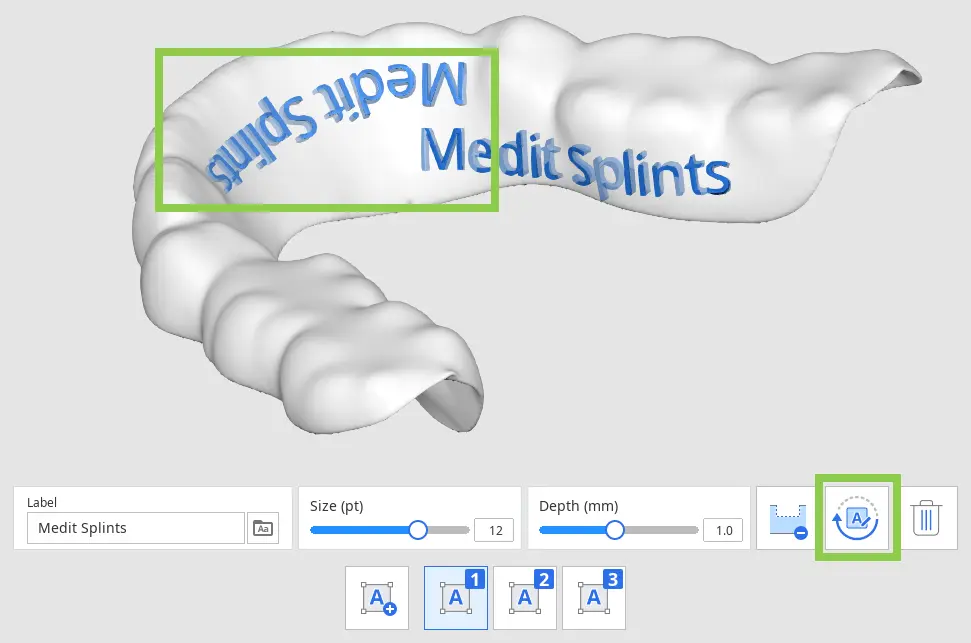

ラベルをクリックし、「180°回転」をクリックすると、ラベルを回転できます。

4. ラベルを削除するには、対象のラベル番号のアイコンを選択し、「削除」をクリックします。

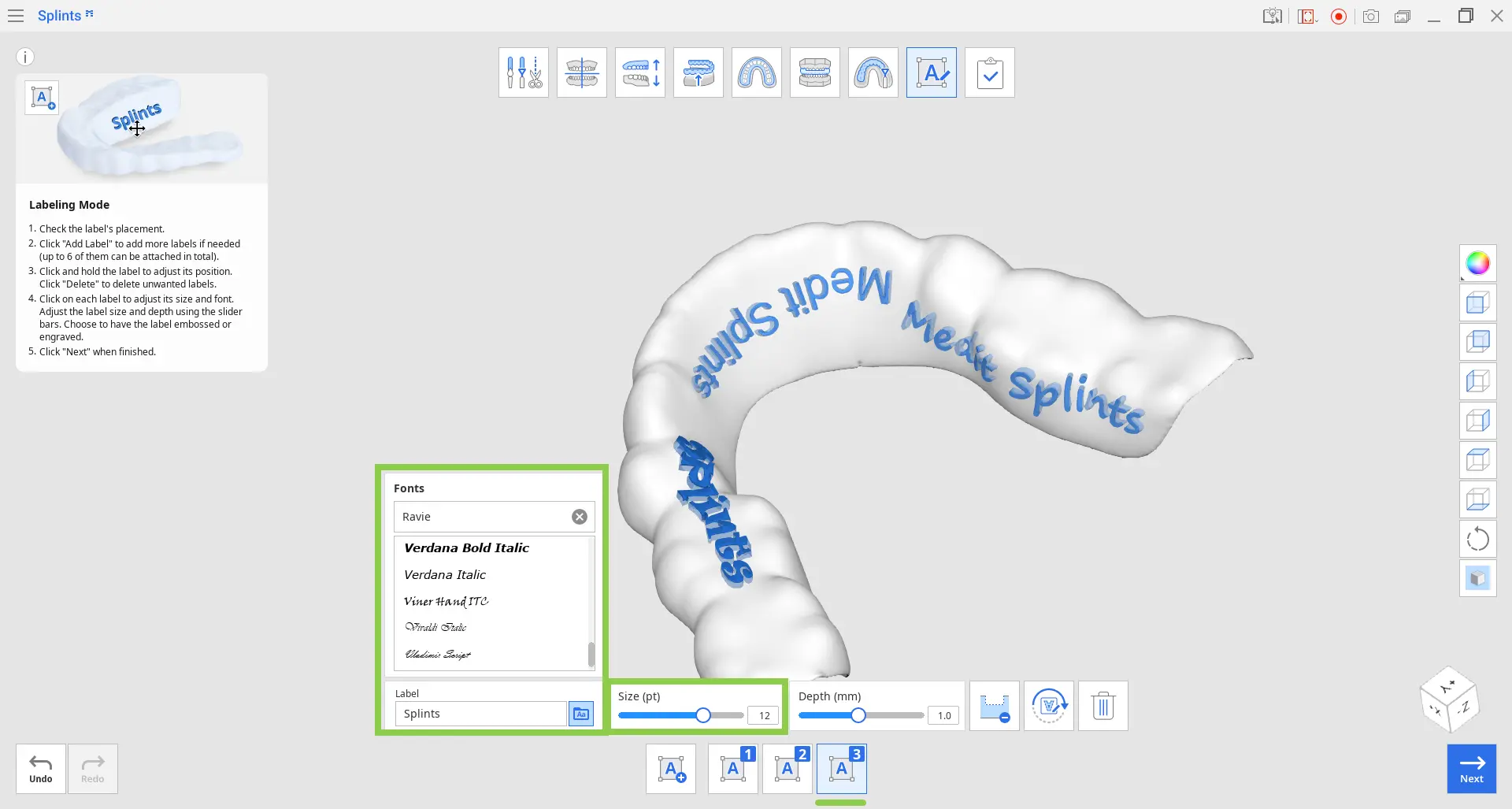

5. 各ラベルを選択して、フォントやサイズを調整します。

6. 終了したら、「次へ」をクリックします。

完了

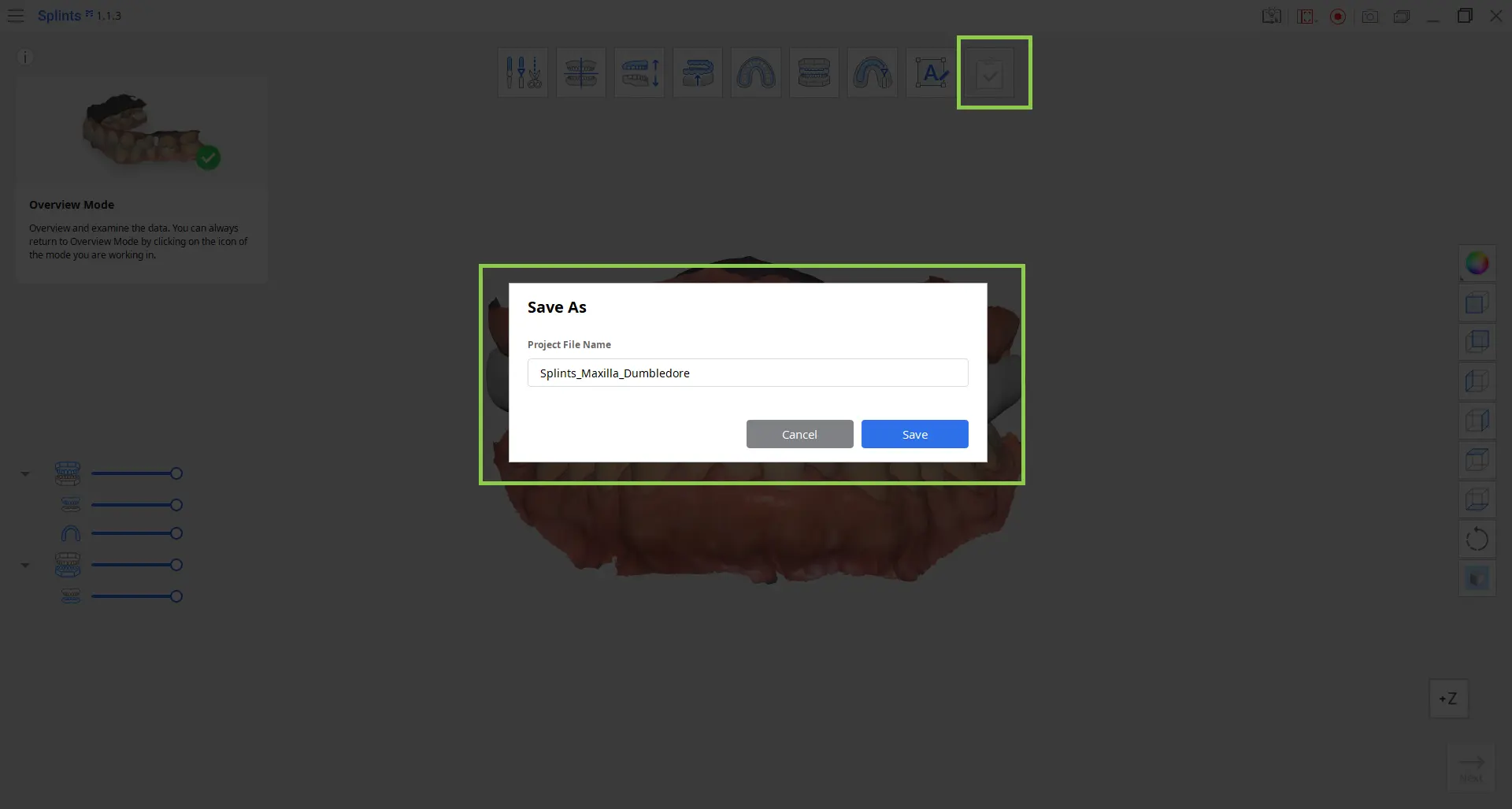

スプリントの作成が完了したら、画面上部の最終アイコンをクリックして、結果をMedit Linkケースに保存します。プロジェクトファイル名を入力し、「保存」をクリックします。

保存したデータ（プロジェクトファイルと最終スプリント形状の両方）は、Medit Linkケースで確認できます。

	スマートティース選択	歯肉部分を除外して、歯列弓のすべての歯を自動で選択します。
	スマートシングルトゥース選択	歯肉の部分を省いて、1本の歯の領域を自動で選択します。歯の上でマウスをクリックしてドラッグします。
	多角形選択	画面上で描いた多角形内のすべてのものを選択します。
	ブラシ選択	画面上に手書きで描かれたパスに沿って、すべてのものを選択します。ブラシには3つのサイズがあります。
	選択した領域を自動入力する	選択した領域に自動入力します。
	選択領域の縮小	ボタンを押すたびに、選択した領域が縮小します。
	選択した領域を開く	ボタンを押すたびに、選択した領域が拡大します。
	選択した領域を反転	選択した領域を反転します。
	選択解除モード	オンにすると、さまざまなツールを使用して、領域の選択を解除できます。
	すべての選択範囲を解除	選択済み領域をすべて消去
	選択された領域を削除	選択領域からデータを削除します。

	3点で咬合面に揃える	上顎および下顎で3つの点を選択して、咬合面に整列させます。
	4点で咬合面に揃える	上顎または下顎で4つの点を選択して、咬合面に整列させます。このオプションは、前歯がない場合に役立ちます。
	マーカー点を削除する	データアライメント用に選択したポイントを削除します。
	データ分離	整列済みデータを切り離し、オリジナルの位置に戻します。
	複数表示	有効にすると、異なる4つの角度からのデータを表示します。

	内側の表面補正	スキャンデータからスプリントメッシュを生成する際のオフセット距離を設定します。
	表面を滑らかに	スプリントの内面を滑らかにします。滑らかさを高めるには、スライダーを右に動かします。
	オフセット角度	ブロックアウト角度を設定します。
	保定	スプリントの保定を高めるため、アンダーカット領域の含有をコントロールします。
	矢印を自分の視点に設定する	ブロックアウト方向の矢印を現在のビューの方向に揃えます。
	プレビュー	データ上にブロックアウトアンダーカット領域を表示します。

	カラーマップのオン/オフ	カラーマップの表示を切り替えます。
	偏位表示領域の切り替え	すべてのデータと接触面のみのデータの偏位表示を切り替えます。
	対合歯に適応	スプリントを調整し、対合歯との交差を削除します。
	測定ツール	区画線を作成し、点の間の距離を測定します。

	区画作成	区画線を作成します。
	区画線に垂直なビュー	選択した区画線に対して垂直になるようにビューを整列します。
	2点による距離の測定	2点間の距離を測定します。
	3点による距離の測定	ある点と他の2点で指定された線の間の距離を測定します。
	測定結果の削除	測定結果と区画線を削除します。

	オーバービューモード	スキャンデータを確認します。
	編集モード	提供されているさまざまな機能を使用して、データを編集およびトリミングします。
	整列モード	データを咬合平面の位置に合わせます。
	咬合調整モード	咬合性を調整する。
	内側の表面作成モード	スプリントの内面を作成します。
	輪郭指定モード	スプリント領域を指定します。
	外側の表面作成モード	スプリントの外面を作成します。
	デザインモード	提供されているツールを使ってスプリントを設計します。
	ラベルモード	テキストの刻印またはエンボス加工のいずれかでスプリントにラベルを付けます。
	完了	スプリントの作成が終了したら、Medit Linkに結果を保存します。

	トリミングツール	さまざまな選択ツールを使用して、不要なデータを削除します。
	穴の充填	3Dメッシュデータの空いているスペースを埋めます。
	スカルプティング	追加、削除、スムース、またはモーフィングによってデータをスカルプティングします。

	追加	マウスを使用して、データを面に追加します。
	削除	マウスを使用して、データ部分を削除します。
	スムース	マウスを使用して、データ部分を滑らかにします。
	モーフ	マウスを使用して、データ部分をモーフィングします。

	咬合高径	バーチャル咬合器における咬合開口の程度を設定します。
	対合歯までの距離	上顎と下顎の咬合面間の最小距離を設定します。

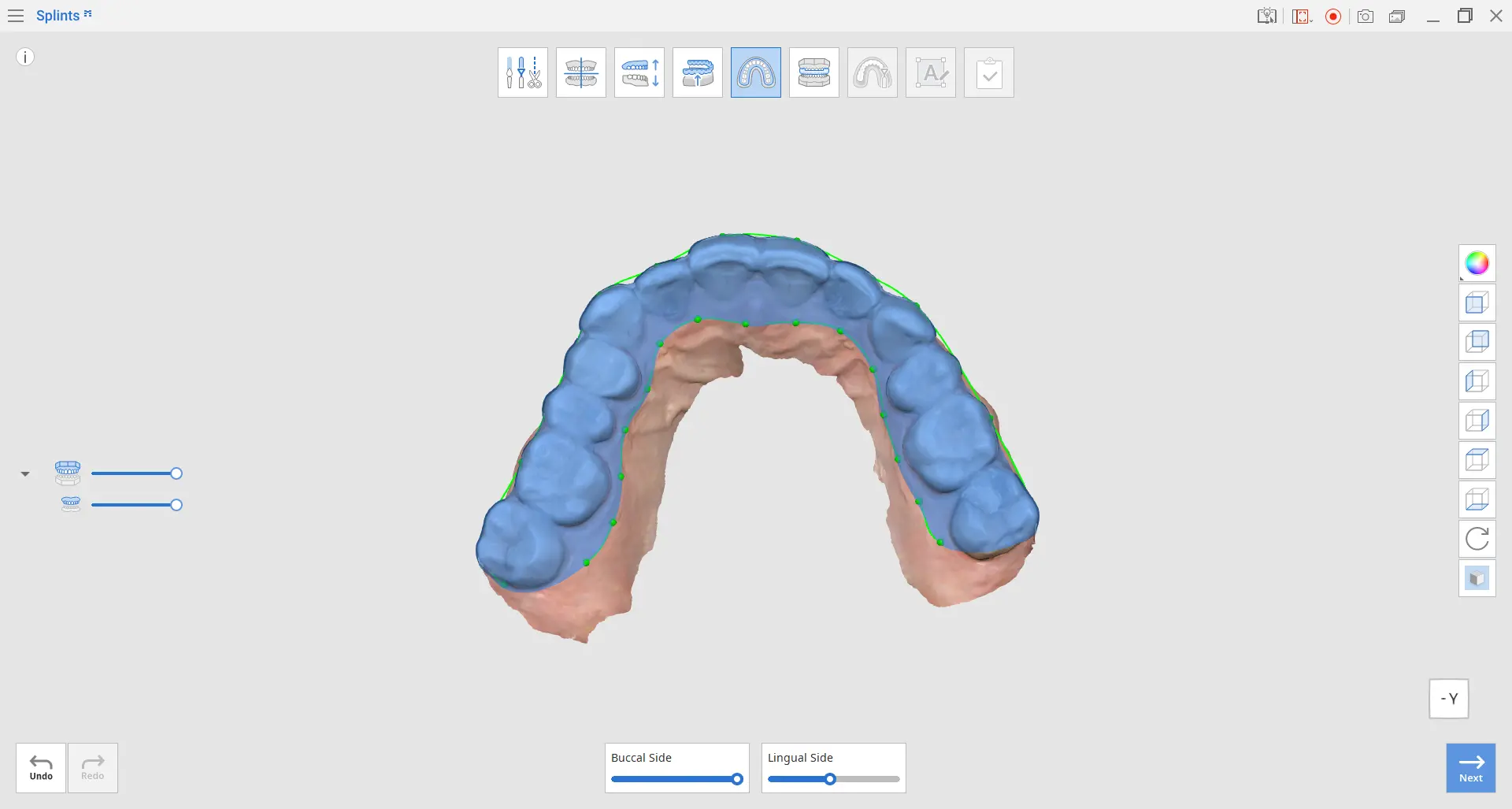

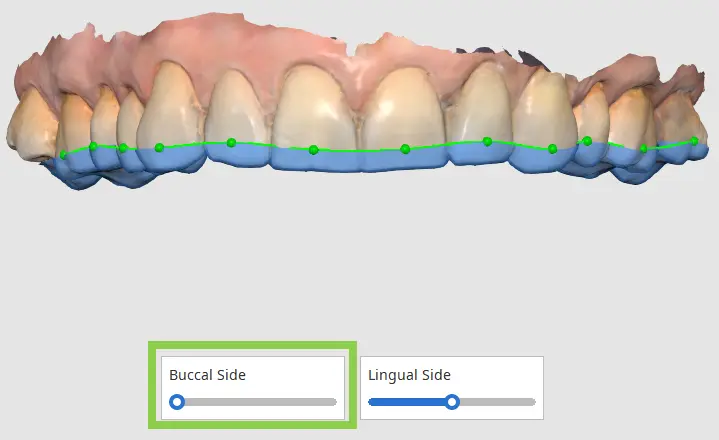

	頬側	頬側の輪郭を調整します。スライダーを右に動かすと、輪郭が歯肉に近づきます。

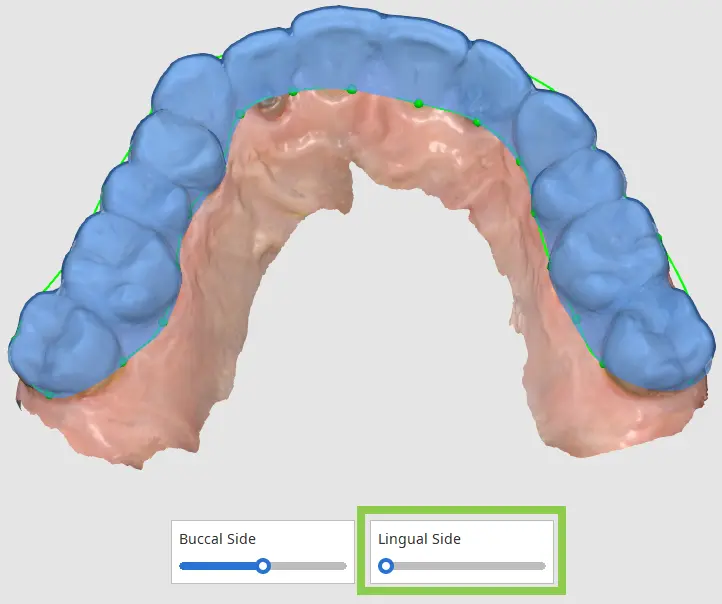

	舌側	舌側の輪郭を調整します。スライダーを右に動かすと、輪郭が歯肉に近づきます。

	舌と頬の厚さ	舌側と頬側のスプリントの厚さを調整します。
	表面を滑らかに	スプリントの外面を滑らかにします。
	2層スプリント	スプリントメッシュを複合材料プリント用の外側と内側のレイヤーに分離します。

	ラベルを追加	スプリントに新しいラベルを追加します。
	ラベル#1の管理	ラベル#1の編集、エンボス加工、またはデボス加工を行います。
	ラベル#2の管理	ラベル#2の編集、エンボス加工、またはデボス加工を行います。
	ラベル	ラベルとして表示するテキストを入力します。
	フォント	ラベルのフォントを選択します。
	サイズ	ラベルのサイズを設定します。
	デボス加工	デボス加工でスプリントにラベルを付けます。
	エンボス加工	エンボス加工でスプリントにラベルを付けます。
	180°回転	選択したラベルを180°回転します。
	削除	現在のラベルを削除します。

スライダーを左に動かす	スライダーを右に動かす
