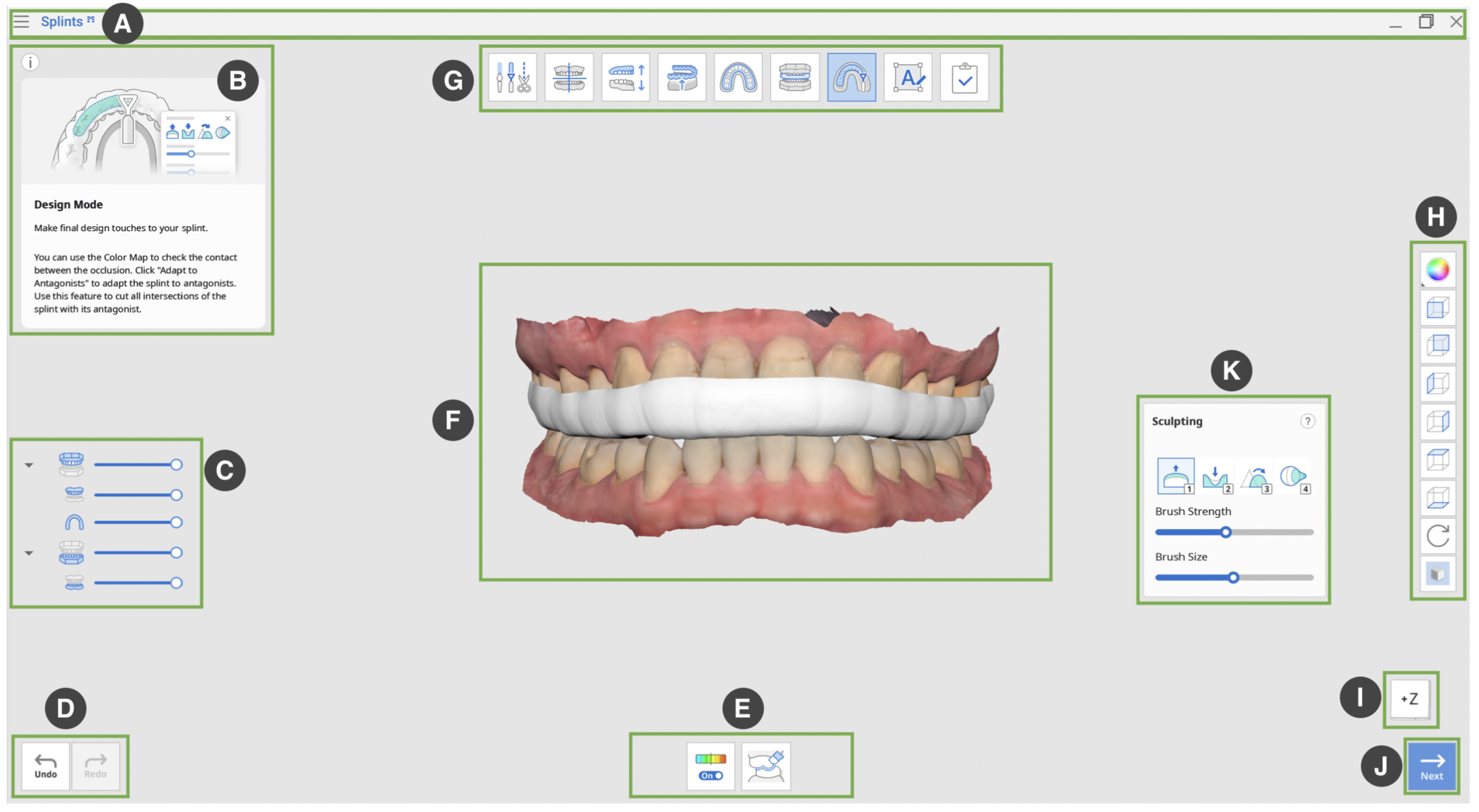

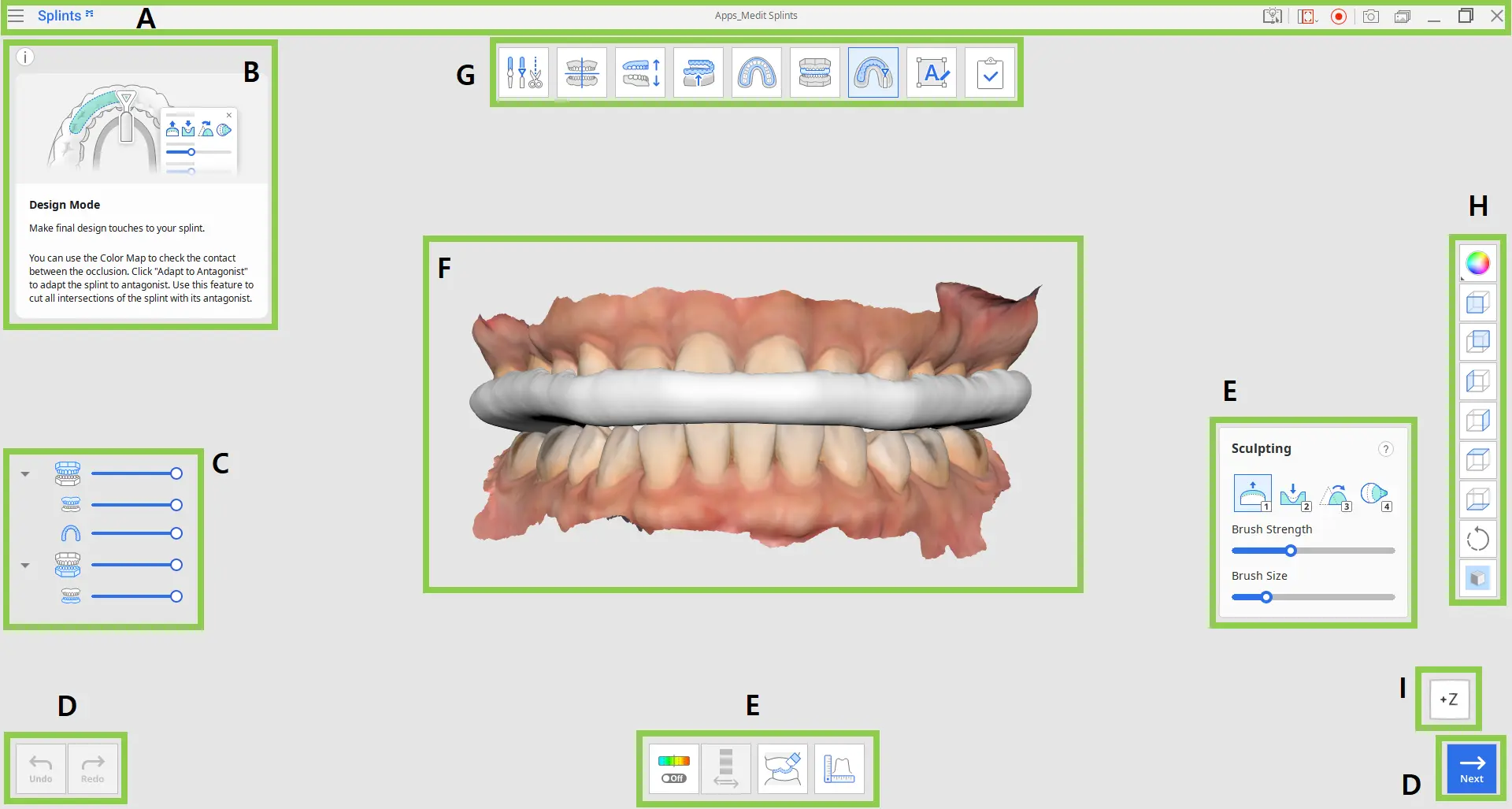

ユーザーインターフェースの一覧

注意

これは主要な要素の概要なので注意してください。一部のインターフェース要素は、各ワークフローステップの内容に応じて若干異なる場合があります。

タイトルバー

タイトルバーは、アプリケーション画面の上部にあるリボンで、右側に基本コントロール、左側にプログラムメニューがあります。ここにはアプリ名と開かれたケース名も表示されます。

データツリーは画面の左側にあり、プロジェクトデータをグループにまとめたリストを表示しています。ツリーのアイコンをクリックするか、スライダーを動かして透明性を変更して各データの見え方をコントロールできます。特定の工程またはツールの目的に応じて構造はわずかに異なることがあります。

全体の作業プロセスをコントロールする3個のボタンがあります。これらのボタンはアプリケーションウィンドウの左右下隅にあります。

「完了」ボタンは最終ステップでのみ表示されます。

サイドツールバーは画面の右側にあり、データの見え方とコントロールのための多数のツールが備えられています。

ビューキューブは、3Dビュー方向を表示し、3Dデータを同時に回転し3次元でデータの位置を理解できるようになります。キューブの見える面をクリックして、データを回転させて特定の視点で確認できます。

	メニュー	開いたプロジェクトの管理、使用可能なヘルプ情報へのアクセス、アプリ詳細の確認を行います。
	ヘルプセンター	このアプリ専用のMeditヘルプセンターページに移動します。
	動画の録画領域を選択する	動画録画用に録画する領域を指定します。
	動画録画を開始する	画面の動画録画を開始・停止します。
	スクリーンショット	スクリーンショットを撮ります。自動選択を使用してタイトルバーあり、またはなしでアプリを撮影またはクリック＆ドラッグして希望する領域のみを撮影します。
	スクリーンショットマネージャー	スクリーンショットを表示、エクスポートまたは削除します。完了したら、すべての撮影された画像は自動的にケースに保存されます。
	最小化	アプリケーション画面を最小化します。
	復元する	アプリケーション画面を最大化または復元します。
	終了	アプリケーションを閉じます。

	データ表示モードの変更	異なるデータ表示オプション間で変更します。（テクスチャ加工/エッジを使ったテクスチャ加工/モノクロ/エッジを使ったモノクロ/ワイヤーフレーム）
	+Z軸ビュー	フロントビューを表示します。
	-Z軸ビュー	バックビューを表示します。
	-X軸ビュー	レフトビューを表示します。
	+X軸ビュー	ライトビューを表示します。
	+Y軸ビュー	トップビューを表示します。
	-Y軸ビュー	ボトムビューを表示します。
	回転	クリック＆ドラッグしてデータを回転させます。
	グリッド設定	グリッドを表示または非表示にします（オーバーレイのオン/オフ）。複数回クリックし、オーバーレイオプションをコントロールします。
