i700 wireless Komponenten Übersicht

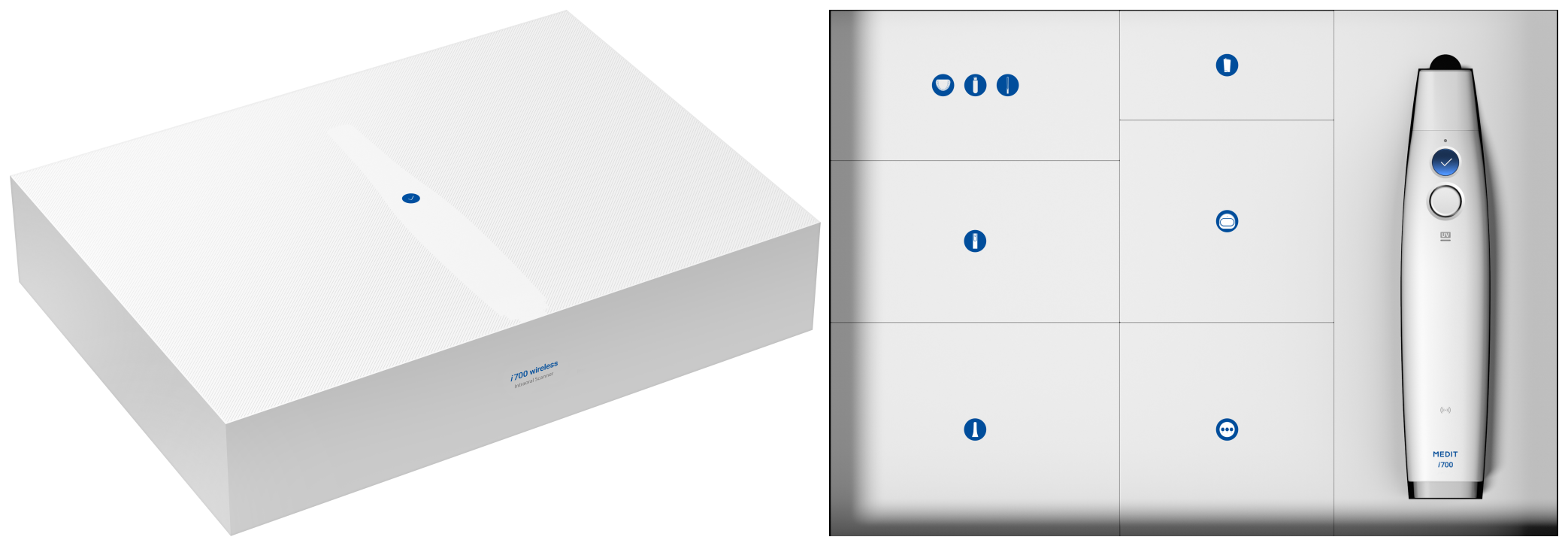

- Il pacchetto principale
- Pacchetto accessori
| Aspetto | Elemento | Quantità |

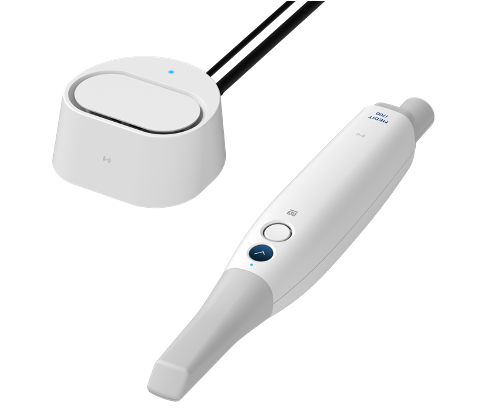

| Manipolo i700 wireless | 1 | |
| Hub wireless | 1 | |
| Batteria ricaricabile | 3 | |
| Batteria prolunga | 1 | |
| Caricabatterie | 1 | |
| Copri-manipolo | 1 | |

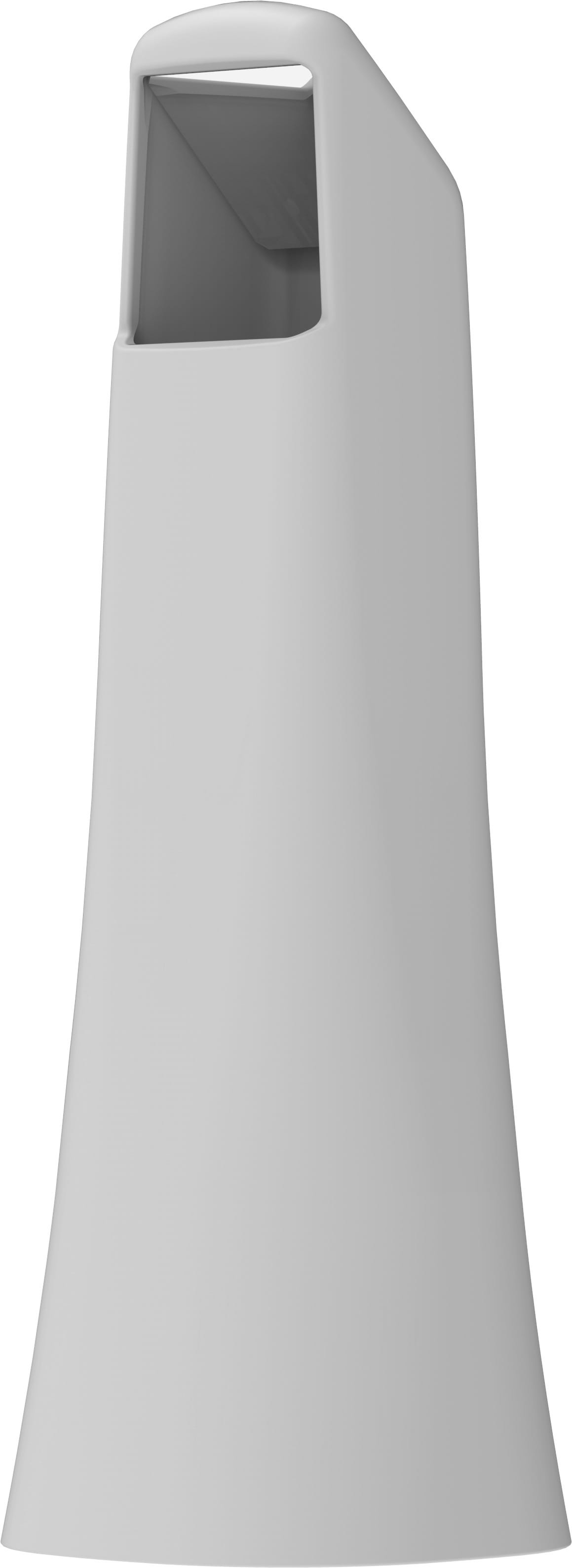

| Puntale riutilizzabile | 4 | |
| Impugnatura | 1 | |
| Strumento di calibrazione | 1 | |
| Modello di pratica | 1 | |
| Cinturino da polso | 1 | |
| Supporto da tavolo | 1 | |
| Supporto a parete | 1 | |
| Cavo USB 3.0 (da C ad A) | 1 | |
| Cavo power delivery (da C a C) | 1 | |
| Adattatore medico per hub wireless | 1 | |
|
Adattatore medico per caricabatterie (come sopra) |
1 | |
| Supporto per Monitor | 1 | |
| Cavo elettrico | 2 | |
|
Chiavetta USB |
1 | |
| Manuale utente | 1 |
Componenti aggiuntivi (venduti separatamente)
| Aspetto | Elemento | Quantità |
|
Puntale piccolo |
4 | |
|
Strumento di calibrazione automatica |
1 | |
|
Maniglia-Fit Culla |
1 | |
|

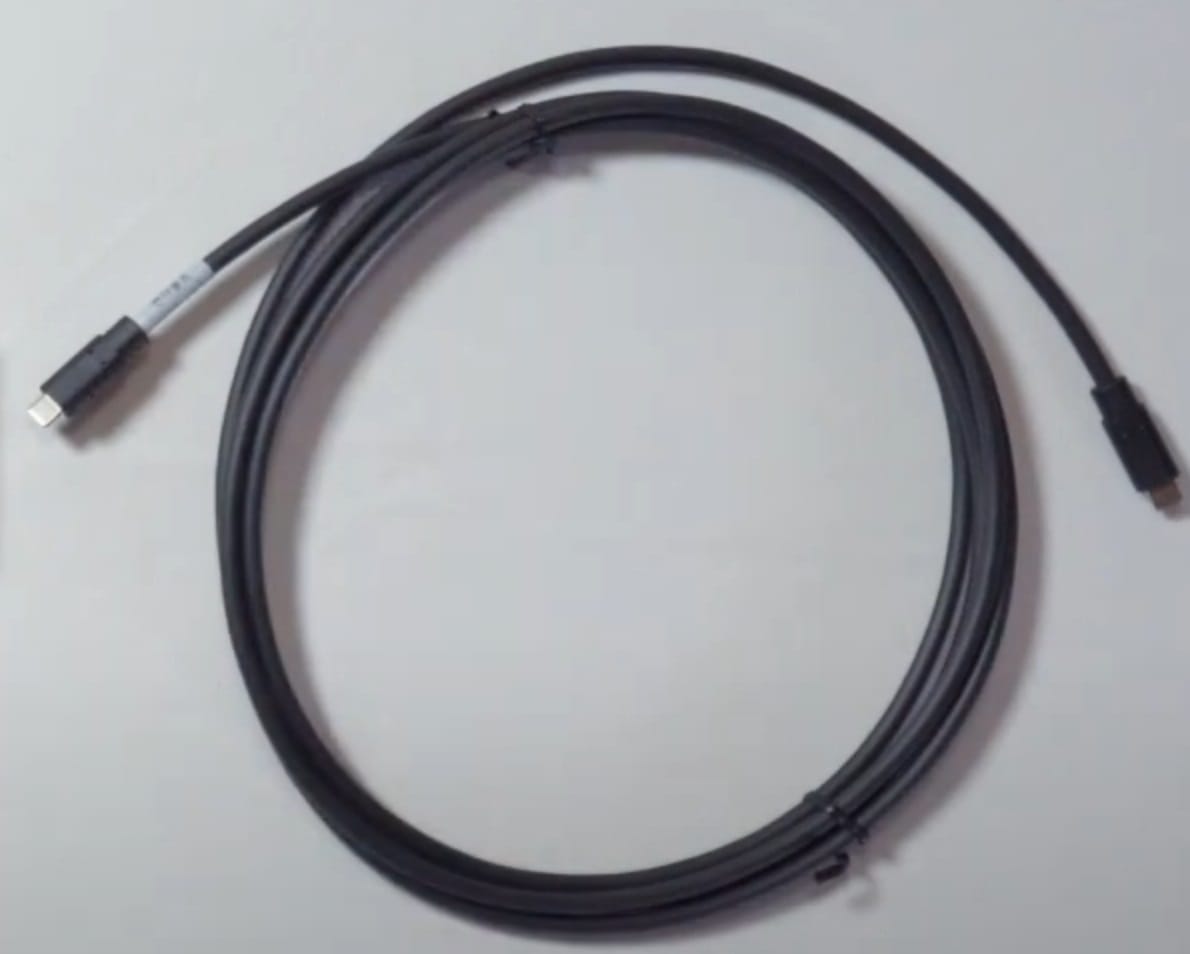

3M Cavo power delivery |
1 |
- Tutti i componenti nell’elenco possono essere acquistati separatamente.
- La disponibilità degli articoli in vendita può variare a seconda dello stato di registrazione del dispositivo medico in ogni paese o regione. Si prega di contattare Medit o il vostro distributore locale per la disponibilità di articoli specifici.
-
Conservare il modello di pratica in un luogo fresco, al riparo dalla luce solare diretta. Un modello di pratica scolorito può influenzare i risultati della modalità Pratica.
-
Il cinturino è progettato specificamente per il peso dell'i700 wireless e non deve essere utilizzato con altri prodotti.
-
Medit Scan for Clinics è incluso nell'unità USB. Questo prodotto è ottimizzato per PC e non si consiglia l'utilizzo di altri dispositivi. Non utilizzare qualcosa di diverso da una porta USB. Potrebbe causare malfunzionamenti o incendi.
-
Lo strumento di calibrazione automatica non è incluso nella confezione dell'i700 wireless. È possibile acquistarlo separatamente dal punto di acquisto.
Confgurare il sistema i700 wireless

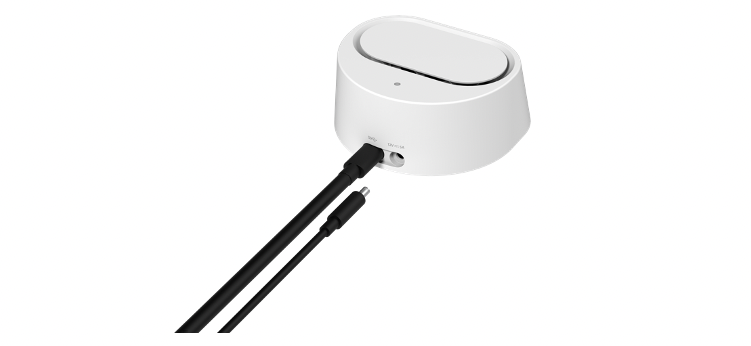

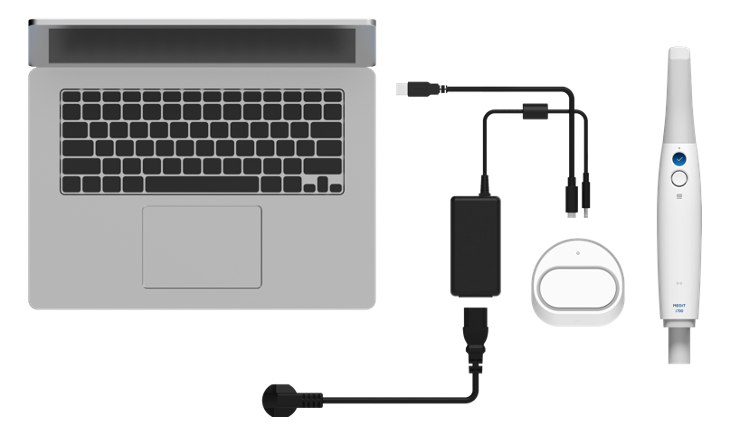

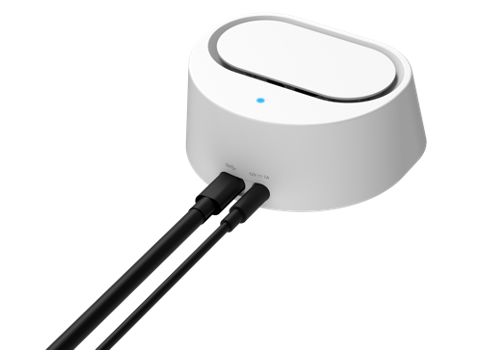

Collegare l'hub wireless dell'i700 wireless (USB da C ad A)
(1) Collegare il cavo USB 3.0 (da C ad A) all'hub wireless.
(2) Collegare l'adattatore all'hub wireless.

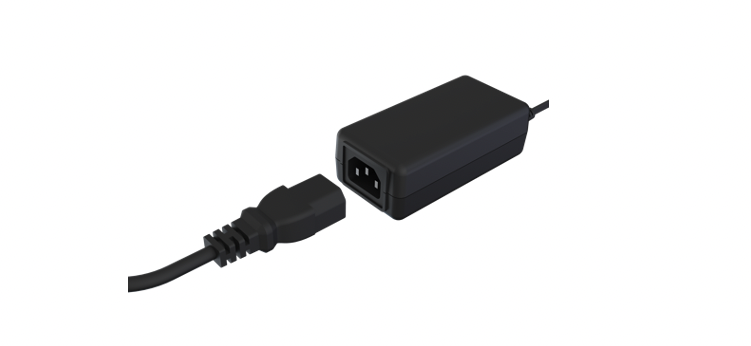

(3) Il collegamento del cavo elettrico all'adattatore alimenta automaticamente l'hub wireless.
(4) Collegare il connettore della porta A del cavo USB 3.0 a un PC.
💡 La porta USB viene utilizzata esclusivamente per la trasmissione del segnale.

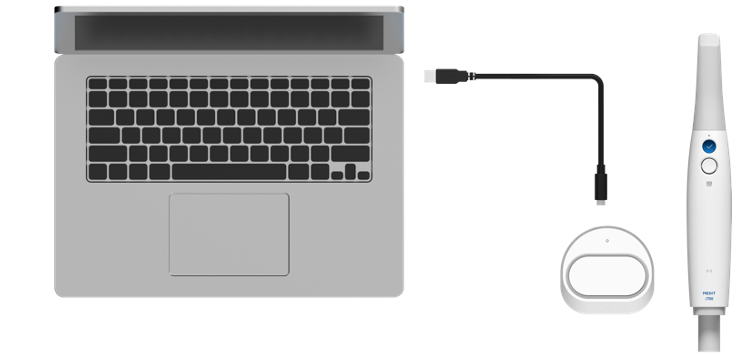

Collegare l'hub wireless dell'i700 wireless (USB da C a C)

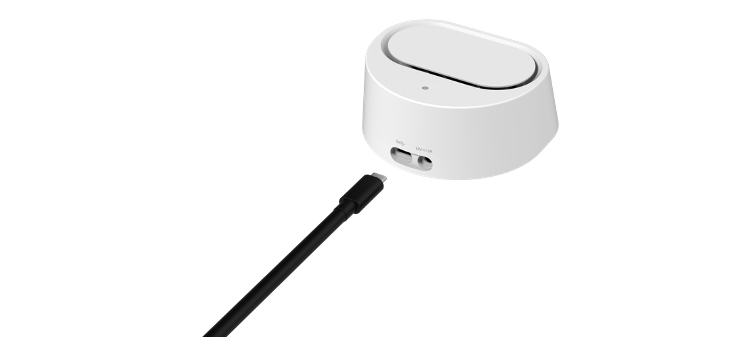

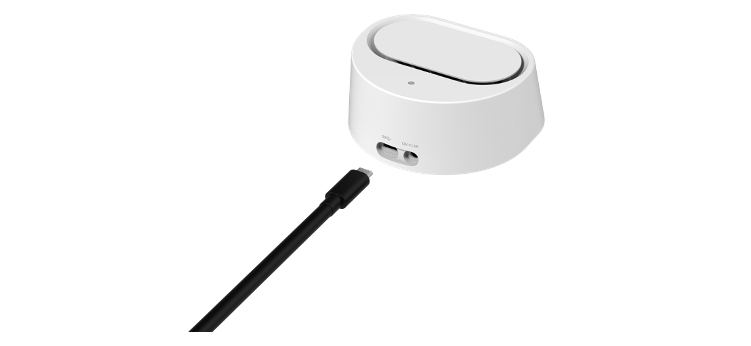

(1) Collegare il cavo power delivery (da C a C) all'hub wireless.

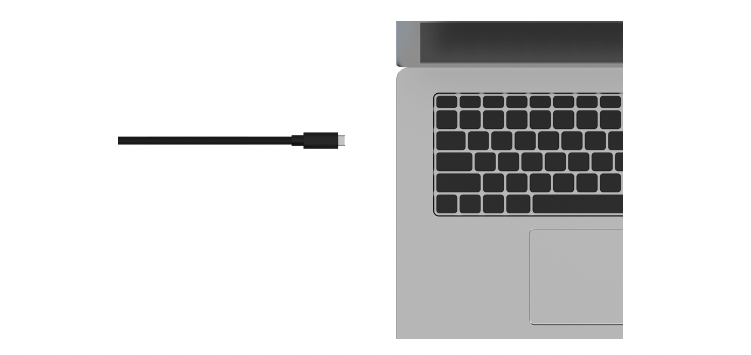

(2) Collegare il cavo power delivery a un PC.
💡 La porta USB riceve alimentazione a 9 Vcc.
Requisiti minimi di sistema per Medit Plug & Scan
USB Type-C / USB Power Delivery che supporta l'uscita 5V, 3A (formalmente nota come USB Type-C 3.1, 3.2 o Thunderbolt, ecc.)
A seconda del produttore del PC, le condizioni di uscita della porta potrebbero non essere soddisfatte e Plug & Scan potrebbe non funzionare normalmente. In tal caso, collegarlo a un hub USB alimentato esternamente.
Per ulteriori dettagli, consultare il link qui sotto.
Accendere l'i700 wireless

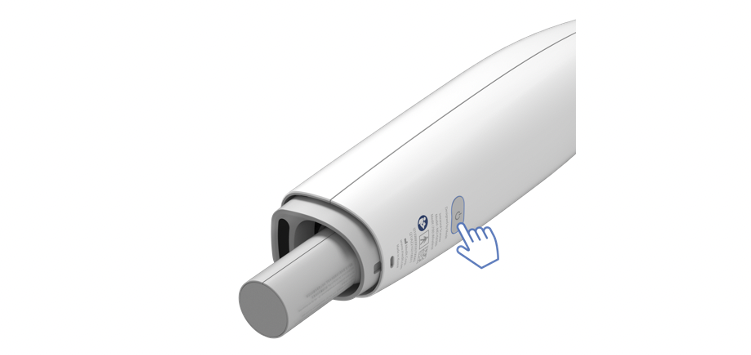

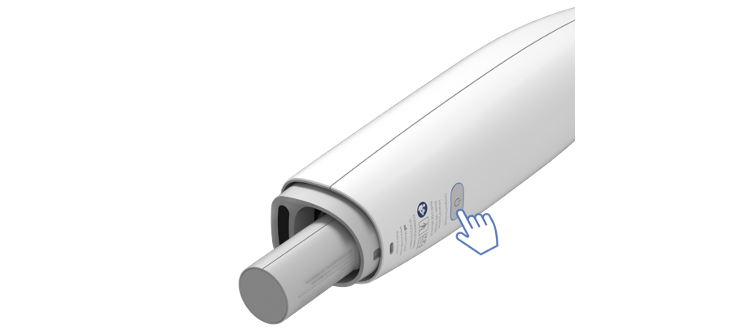

(1) Inserire la batteria nel manipolo dell'i700 wireless e premere il pulsante di accensione.

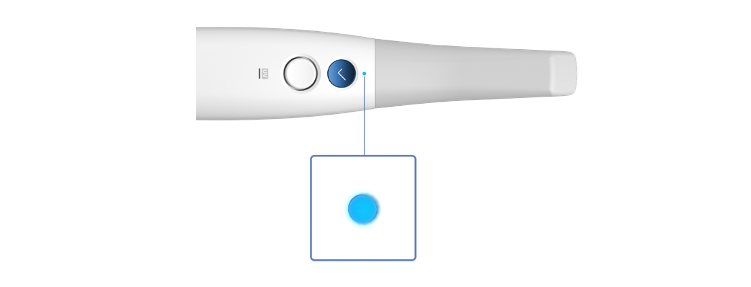

(2) Quando viene fornita energia, il LED sulla parte superiore del manipolo dell'i700 wireless diventa blu.

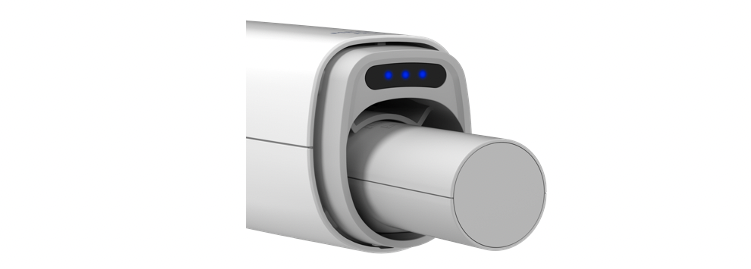

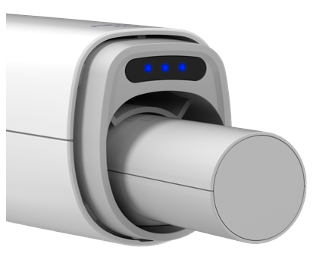

(3) I tre LED situati nella parte inferiore del manipolo dell'i700 wireless indicano la carica residua della batteria.
- 3 luci: 80 – 100%
- 2 luci: 50 – 79%
- 1 luce: 20 – 49%
- 1 luce lampeggiante: 1 – 19%
- Luci LED spente: 0%
Spegnere l'i700 wireless
- Premere e tenere premuto il pulsante di accensione nella parte inferiore del manipolo dell'i700 wireless per 3 secondi. Rimuovere la batteria ricaricabile senza spegnere il dispositivo potrebbe ridurre la durata dell'i700 wireless e della batteria.
Come utilizzare l'hub wireless
L'i700 wireless è un dispositivo wireless che opera tramite un modulo senza fli. Per questo motivo, il manipolo dell'i700 wireless ha un trasmettitore e l'hub wireless ha un ricevitore. Il sistema wireless i700 wireless utilizza due tipologie di frequenze per trasmettere i dati e controllare il manipolo dell'i700 wireless.
L'alimentazione viene fornita collegando il cavo adattatore alla porta di alimentazione dell'hub wireless. L'alimentazione viene interrotta alla rimozione della porta dell'adattatore.
Quando l'i700 wireless è acceso, cercherà automaticamente di associarsi all'hub wireless. Sia il manipolo i700 wireless che l'hub wireless devono essere alimentati e posizionati a distanza l'uno dall'altro per potersi associare. Quando l'associazione è in corso, il LED sulla parte superiore del manipolo dell'i700 wireless lampeggia. Una volta completata l'associazione, il LED rimane acceso. È possibile avviare la scansione al termine dell'associazione.
- L'i700 wireless utilizza due moduli antenna: 60 GHz per la trasmissione dei dati e 2,4 GHz per il controllo. La frequenza effettiva dipende dalle normative locali.
- Il raggio operativo effettivo è fino a 5 m e può variare a seconda dell'ambiente.
- Frequenza 60 GHz: 57 – 64 GHz
- Frequenza 2,4 GHz: 2,4 – 2,5 GHz
L'alimentazione viene fornita dal PC collegato senza utilizzare gli adattatori quando è collegato con un cavo power delivery. In questo caso, il PC deve essere acceso. Se il cavo power delivery viene rimosso dal PC, l'hub wireless si spegnerà automaticamente e verrà inizializzato lo stato del collegamento, come l'associazione.
Associazione manuale
Lo scanner è progettato per tentare automaticamente l'associazione quando un hub wireless registrato viene acceso. Tuttavia, per collegarsi a un nuovo dispositivo, come un hub di ricambio o aggiuntivo, è necessaria un'associazione manuale.
Se si utilizza un singolo hub:
Se stai usando un singolo hub, dovrai associare manualmente lo scanner al hub sostitutivo.
Strumento di gestione dell'associazione
Se si utilizzano più hub (Switch & Scan):
Switch & Scan è una funzione che consente a un unico scanner di essere registrato su due o più hub wireless, permettendogli di passare da uno all'altro secondo necessità. Se stai configurando più hub per utilizzare Switch & Scan, è necessaria un'associazione manuale per collegare lo scanner a un hub aggiuntivo.

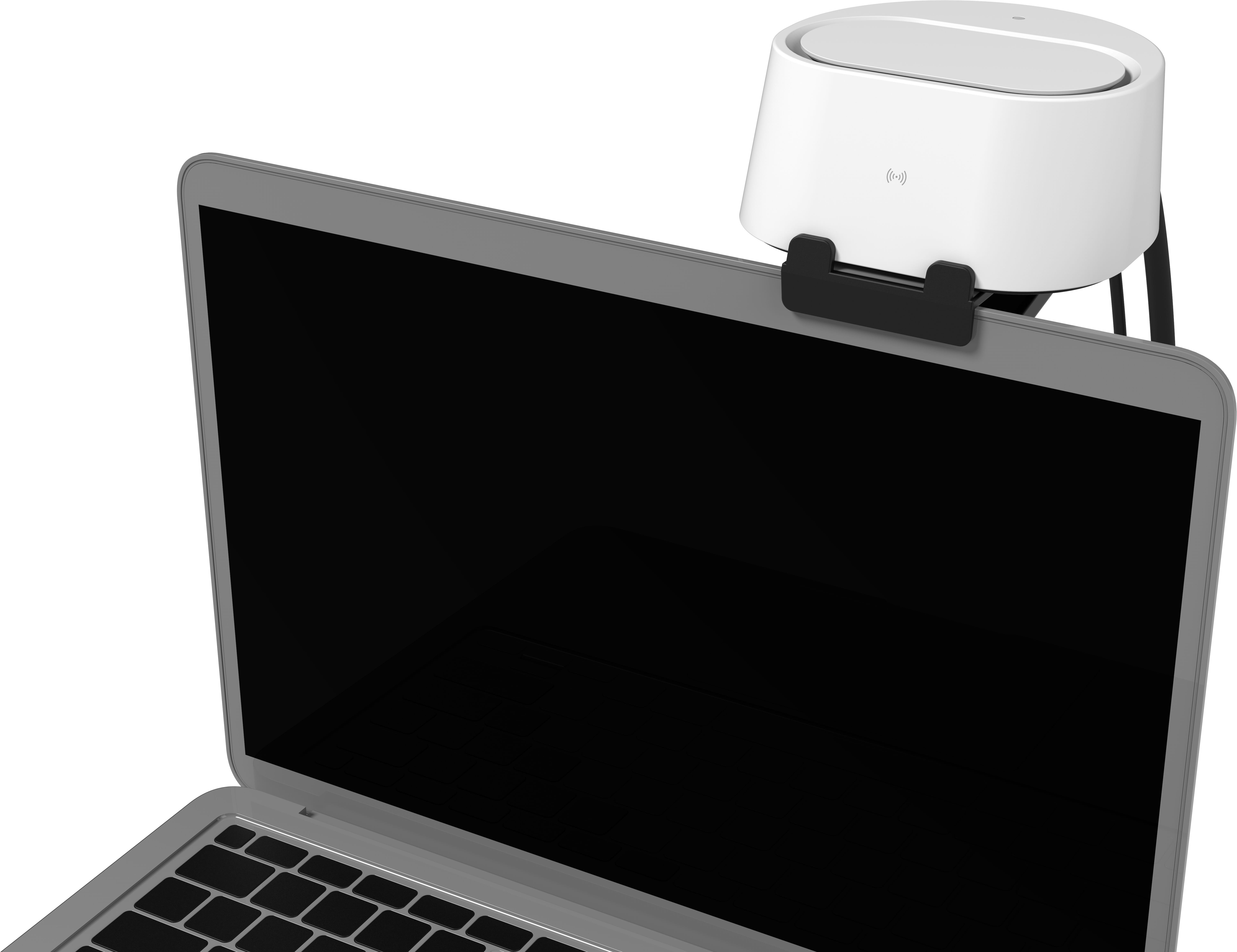

Come utilizzare il Supporto per Monitor
Come utilizzare la batteria
Batteria ricaricabile
- Ioni di litio
- 3,6 V, 3100 mAh, 11,6 Wh
- Inserire la batteria nella parte inferiore del manipolo dell'i700 wireless. Inserire la batteria nel manipolo dell'i700 wireless con il terminale allineato correttamente.
-
L'autonomia della batteria dura fno a 1 ora.
L'autonomia della batteria può variare a seconda dell'ambiente utente e del numero di cicli della batteria stessa.
Le batterie vengono spedite con una carica parziale. Si prega di caricare completamente la batteria prima dell’uso iniziale.

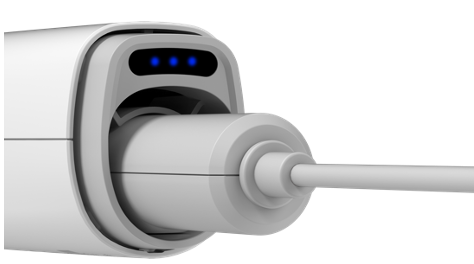

Batteria prolunga
- La batteria della prolunga è una batteria a cavo utilizzata al posto di una batteria ricaricabile. Non è necessaria alcuna carica in quanto l'alimentazione è fornita tramite il cavo.
- Collegare il connettore a forma di batteria al manipolo dell'i700 wireless e connettere il cavo al terminale del caricabatterie.
- Premere il pulsante di accensione nella parte inferiore del manipolo dell'i700 wireless per fornire alimentazione.

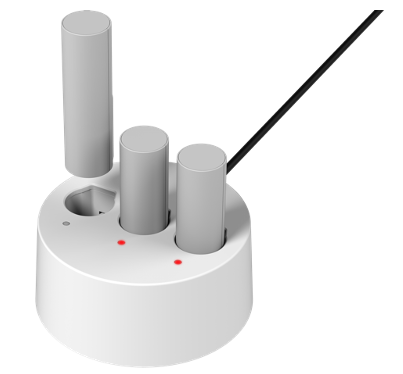

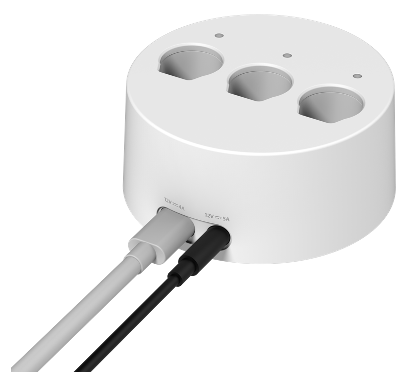

Come utilizzare il caricabatterie
- Collegare l'adattatore alla porta di alimentazione del caricabatterie per fornire l'alimentazione. L'alimentazione viene interrotta alla rimozione della porta dell'adattatore.
- Inserire la batteria ricaricabile nel caricabatterie con i terminali di carica orientati correttamente.
- Il caricabatterie è solo per batterie ricaricabili. La ricarica completa richiede fino a 2 ore e 30 minuti e il tempo di ricarica può variare in base all'ambiente utente e al numero di cicli della batteria.
Il LED sul caricabatterie lampeggia in blu quando la batteria è in carica. Una volta completata la ricarica, il LED rimane blu.
Se la batteria non è correttamente inserita nel caricabatterie, il LED sul caricabatterie lampeggerà in rosso. In questo caso, rimuovere la batteria dal caricabatterie, verifcare la presenza di corpi estranei nei i terminali della batteria e nel caricabatterie, pulirli delicatamente con un panno morbido e inserire nuovamente la batteria.

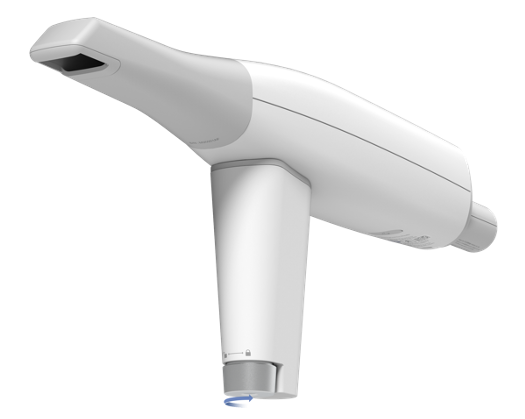

Come montare l'impugnatura
Il corpo dell'i700 wireless è dotato di un trasmettitore di segnale wireless situato all'altezza del logo dell'i700 wireless. A seconda delle esperienze e delle abitudini dell'utente, è possibile impugnare l'area in cui è montato il trasmettitore. Coprire l'area del trasmettitore potrebbe interferire con la comunicazione dell'hub wireless. Pertanto, al fne di garantire una presa più comoda, viene fornita un'impugnatura da montare sul manipolo dell'i700 wireless.

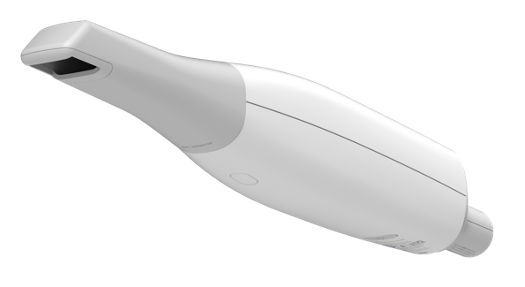

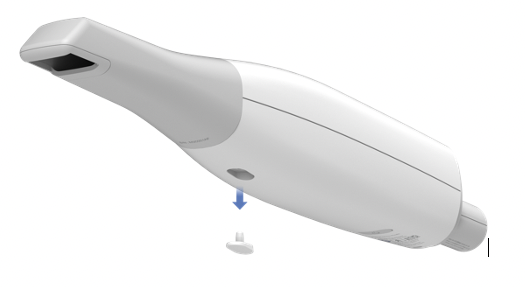

1. Capovolgere il manipolo dell'i700 wireless per trovare il corpo in silicone.
2. Rimuovere manualmente il silicone.

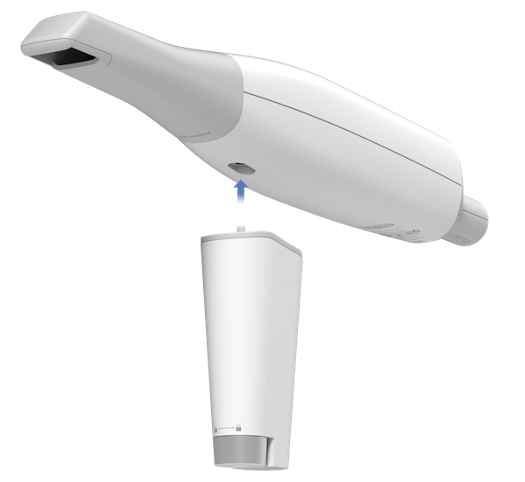

3. Fissare completamente i bulloni dell'impugnatura al foro di montaggio dell'impugnatura presente sul corpo dell'i700 wireless.
4. Stringere in senso orario utilizzando la rotella sull'impugnatura.
5. Ora è possibile usare il dispositivo tenendo l'impugnatura. Qualora si desideri rimuovere l'impugnatura, seguire queste istruzioni in ordine inverso.
Come collocare sul supporto da tavolo

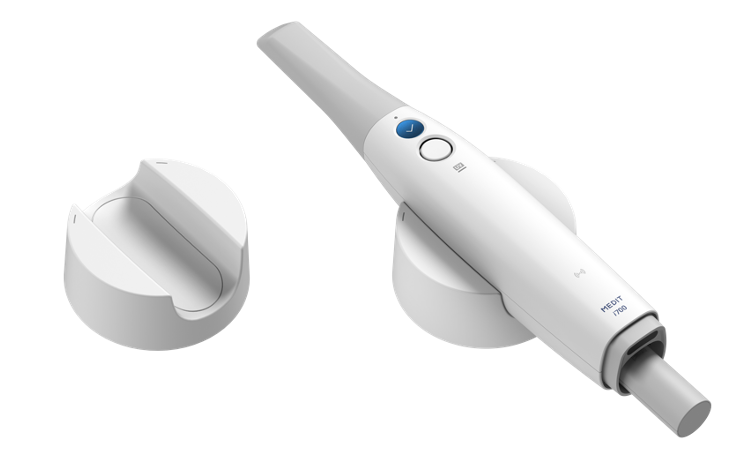

Senza l'impugnatura

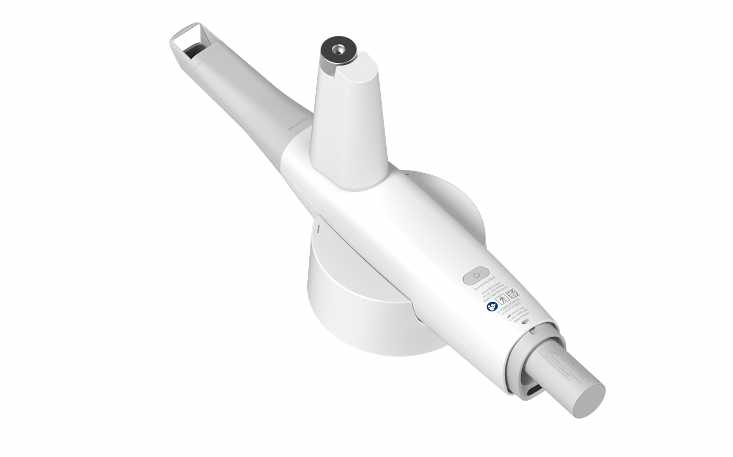

Con l'impugnatura

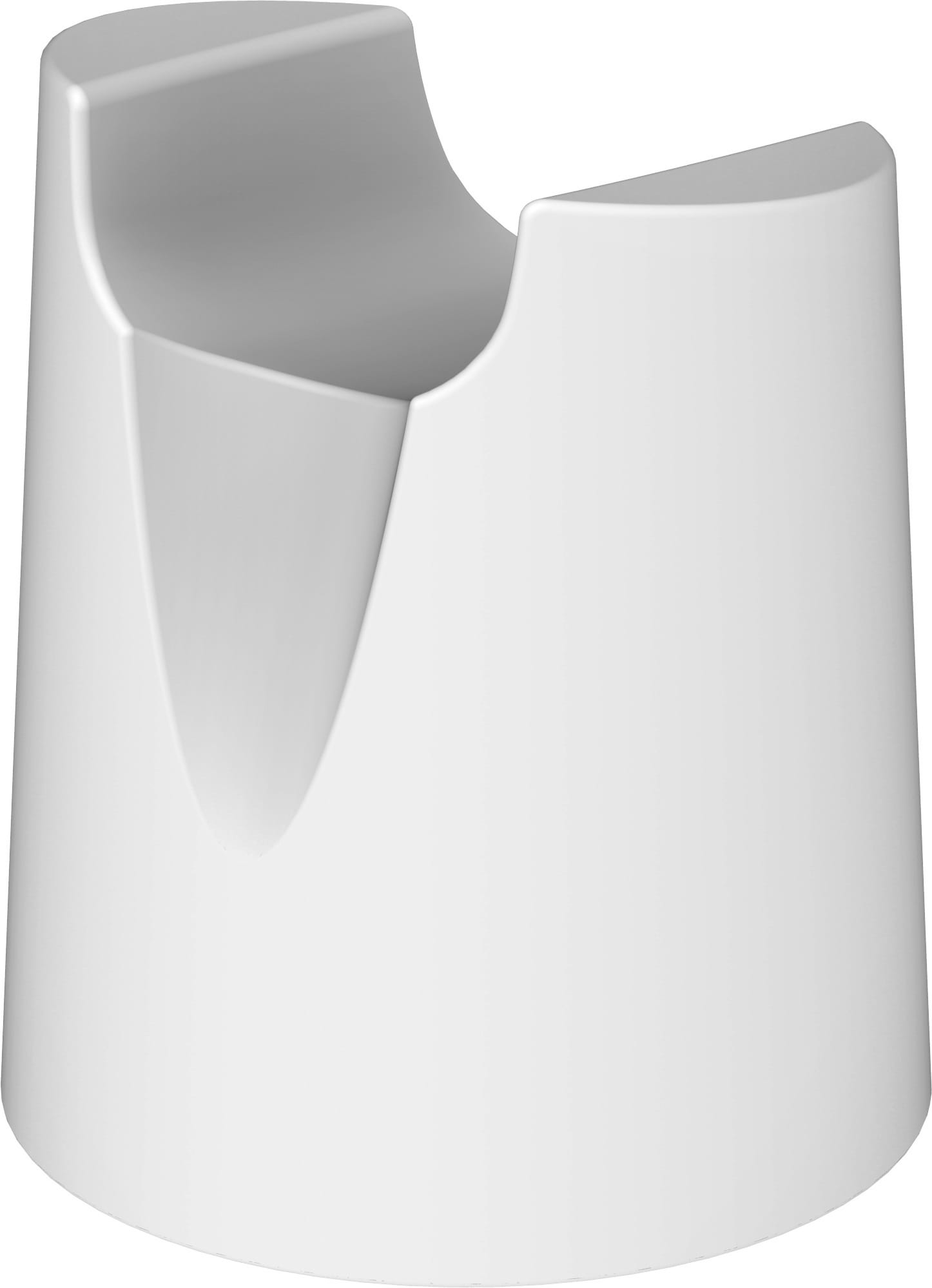

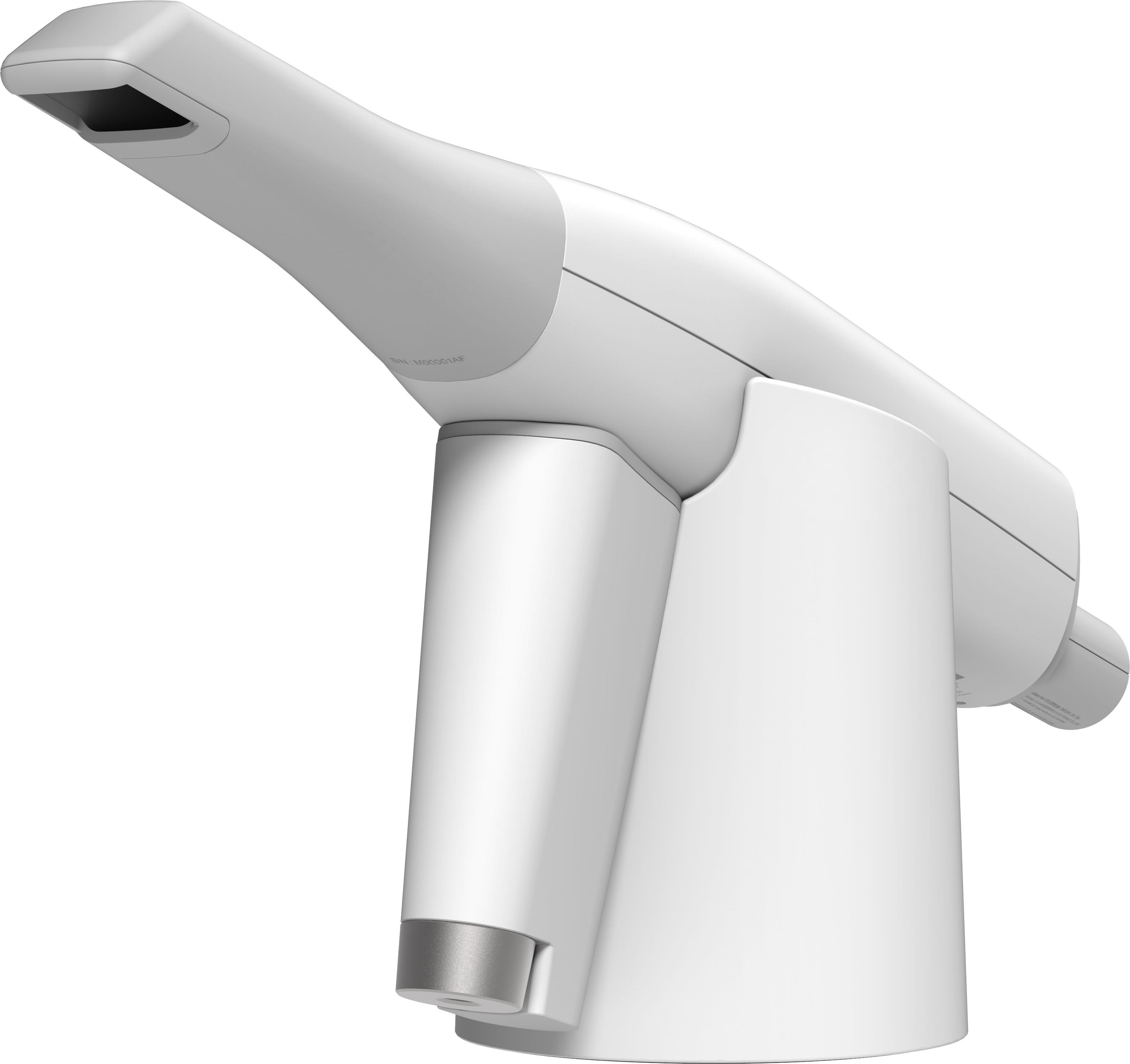

Maniglia-Fit Culla

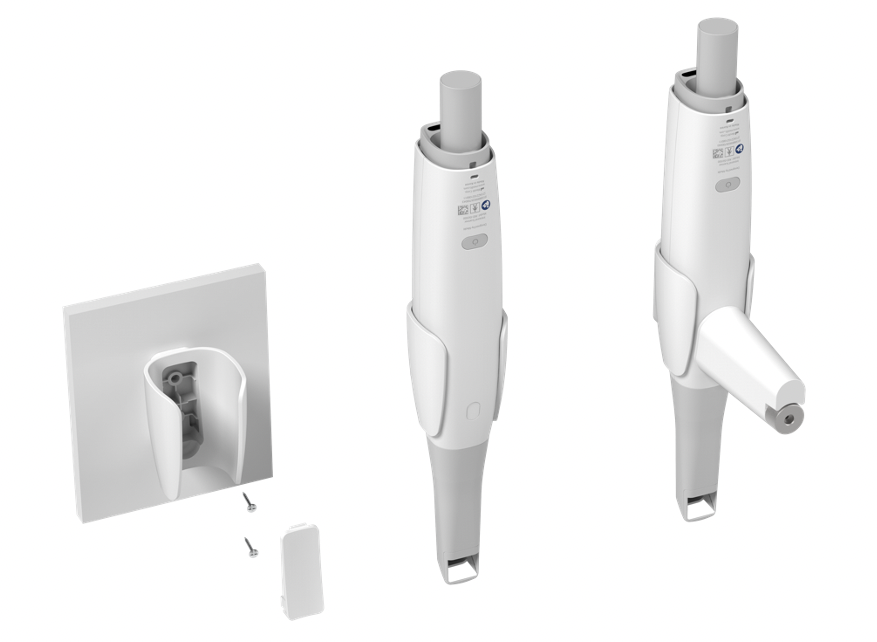

Come installare il supporto a parete
