📖 [Splints] Interface utilisateur

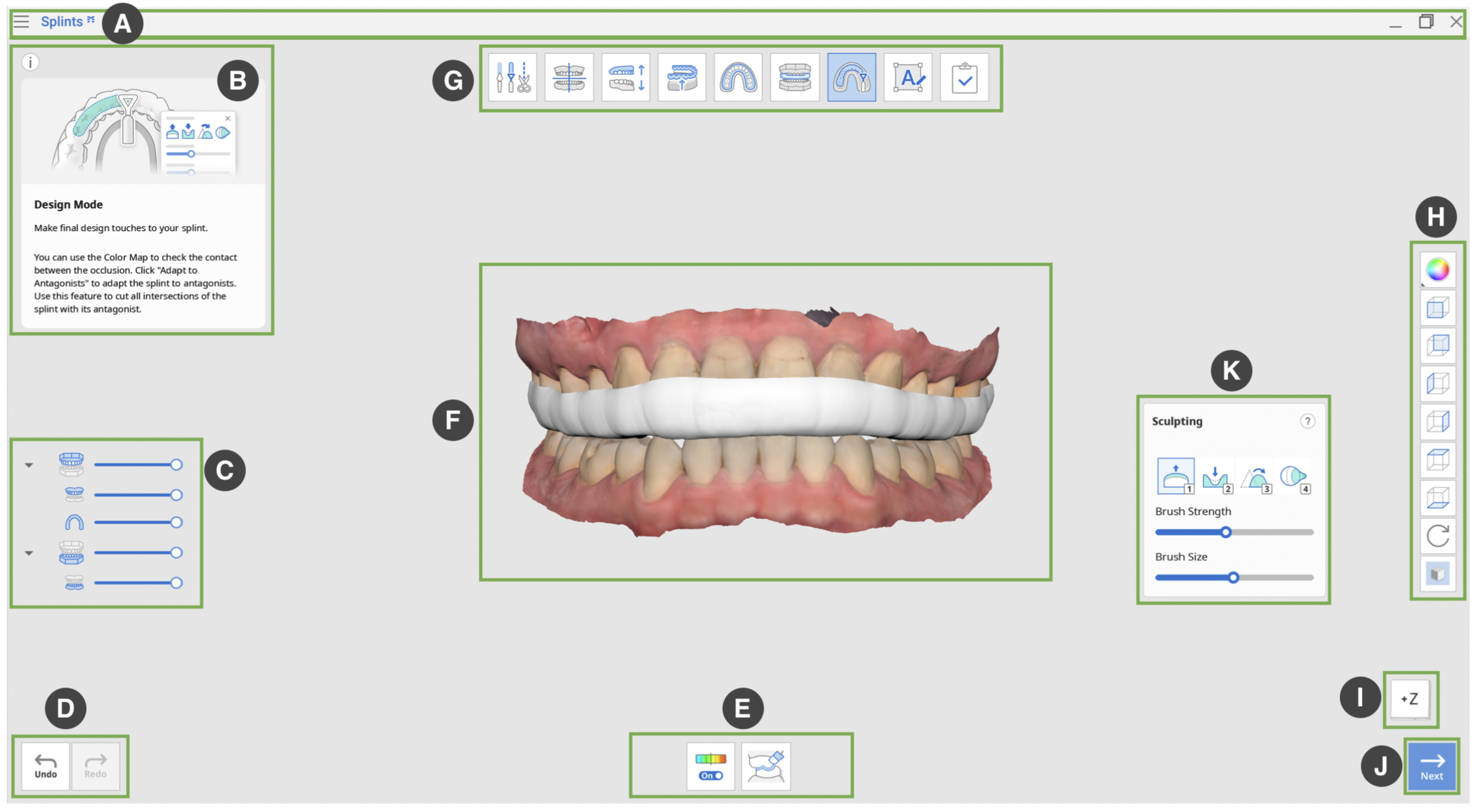

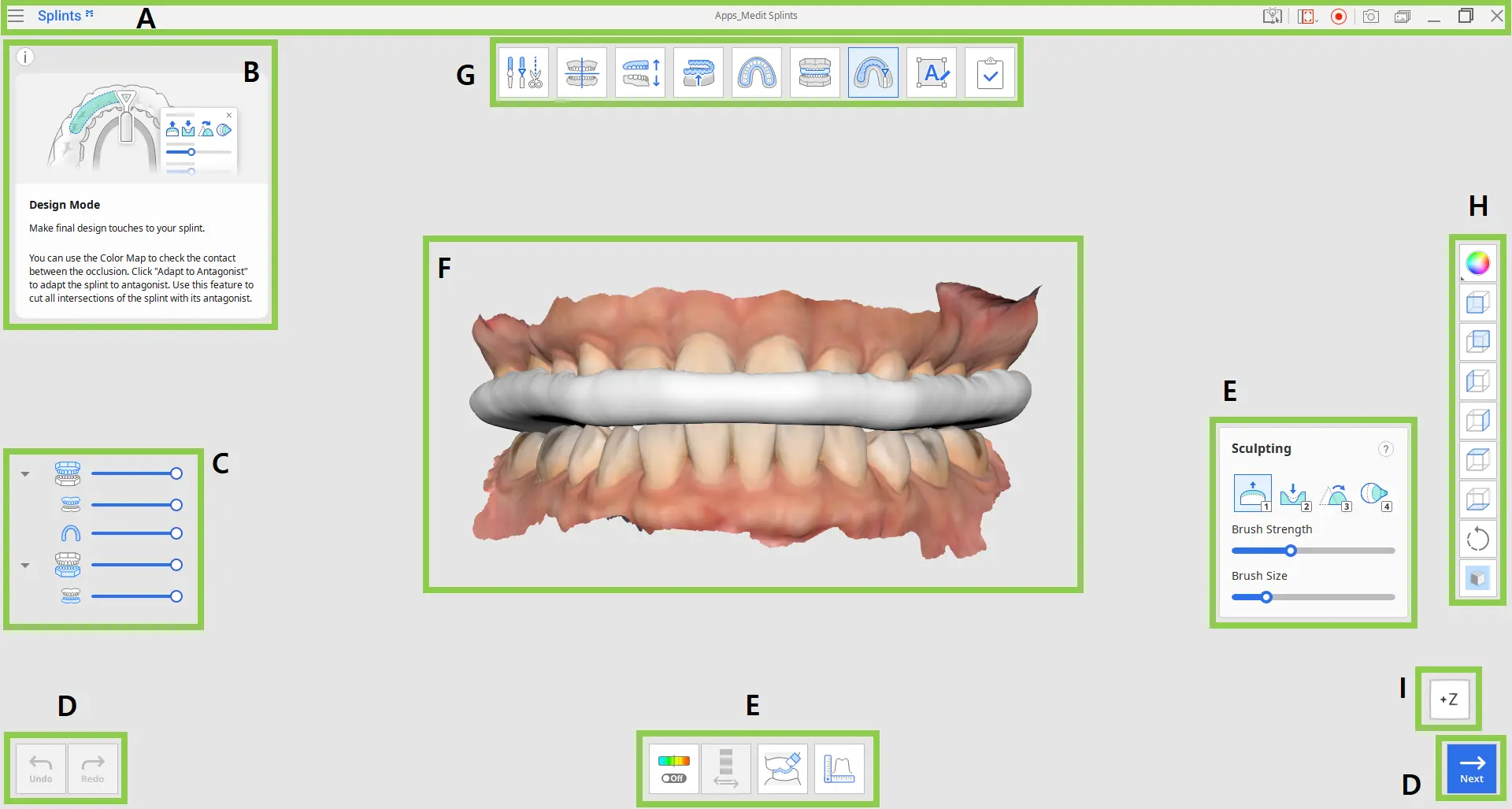

Composants de l'interface utilisateur de Medit Splints

A. Barre de titre

Les choix suivants se trouvent dans la barre de titre.

• Menu : le menu affiche des informations sur l'application et dispose d'outils permettant de contrôler les options d'affichage des données.
• Centre d'aide : il comprend divers détails sur l'utilisation des Medit Splints.
• Sélectionner la zone d'enregistrement vidéo : spécifie la zone à enregistrer pour la capture vidéo.
• Démarrer l'enregistrement vidéo : lancez l'enregistrement vidéo.
• Capture d'écran : Prenez une capture d'écran de l'écran de l'ordinateur.
• Gestionnaire d'images de capture d'écran : prenez le contrôle des captures d'écran.
• Réduire : Réduire la taille du programme.
• Agrandir ou restaurer : Agrandir ou restaurer la fenêtre de l'application.
• Quitter : ferme le programme.

B. Message du guide

C. Arbre de données

• L'arborescence des données apparaît sur le côté gauche de la fenêtre et affiche la liste des données que vous utilisez dans les groupes.
• Vous pouvez facilement contrôler les données en masquant, en affichant ou en modifiant leur transparence une par une ou en groupe.

D. Annuler/Rétablir

• : Annuler l'action précédente.
• : Refaire l'action précédente.

E. Boîte à outils

F. Affichage des données 3D

G. Modes

: Les modes consistent en une série d'étapes et chaque mode représente l'étape actuelle de la création de l'attelle.

: Vous pouvez ignorer le "Mode d'ajustement occlusal" si l'occlusion a été numérisée dans un état ouvert ou s'il n'y a qu'une seule arcade dentaire existante.

 : Après avoir terminé l'étape "Design Mode", vous pouvez passer à l'étape "Complete" et enregistrer vos résultats dans Medit Link.

Mode vue d'ensemble : mode vue d'ensemble : affichez et examinez les données.

Mode d'édition : utilisez les différentes fonctions pour éditer et ajuster les données.

Mode d'alignement : Alignez les données sur le plan occlusal.

Mode de réglage occlusal : Ajustez la relation occlusale.

Mode de création de la surface intérieure : créez la surface intérieure de l'attelle.

Mode de désignation du contour : Définissez la zone de l'attelle.

Mode de création de la surface externe : créez la surface externe de l'attelle.

Mode conception : Concevez l'attelle à l'aide des outils fournis.

Mode étiquetage : Gravez ou gaufrez le texte sur l'attelle.

Compléter : terminez l'attelle et enregistrez les résultats dans Medit Link.



H. Barre d'outils latérale

: La barre d'outils latérale fournit les outils permettant de modifier l'affichage des données et les options d'affichage.

Texturé : Voir les données avec des informations de couleur.

Texturé avec bords : affichez les données en couleurs à l'aide de lignes de bord.

Monochrome : Affichez les données dans une seule couleur.

Monochrome avec bords : affichez les données dans une seule couleur à l'aide de lignes de bord.

Fil de fer : ne voyez les données que sous forme de lignes de bord.

+Z Axis View : voir la vue de face.

-Vue sur l'axe Z : voir la vue arrière.

-Vue de l'axe X : voir la vue de gauche.

+X Axis View : affichez la vue de droite.

+Y Axis View : voir la vue de dessus.

-Affichage de l'axe Y : voir la vue de dessous.

Rotation : faire pivoter les données dans n'importe quelle direction.

Paramètres de la grille : configurez l'affichage de la grille. Il contrôle la position de la grille par rapport au modèle et si elle est visible ou masquée (superposition activée/désactivée).



I. Afficher le cube

• L'orientation de la vue 3D est affichée dans le cube de vue et est mise à jour lorsque la vue est tournée en temps réel.
• En cliquant sur une surface de cube spécifique, vous pouvez ajuster la vue pour faire face dans une direction particulière.

J.Suivant

• : Appliquer les modifications et passer au mode suivant.

K. Outils de sculpture (activés en mode Conception)
