📖 [Splints] Interfaz de usuario

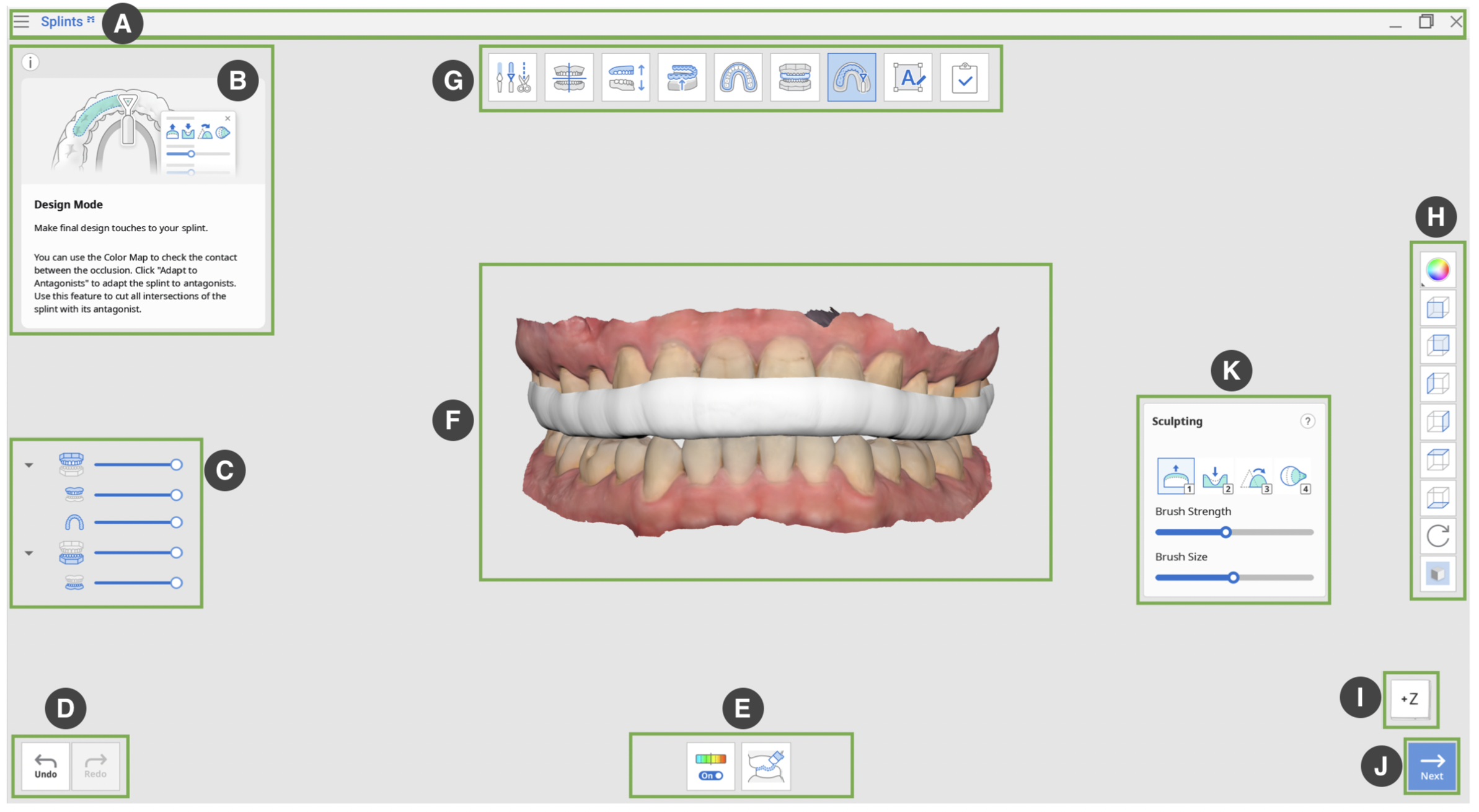

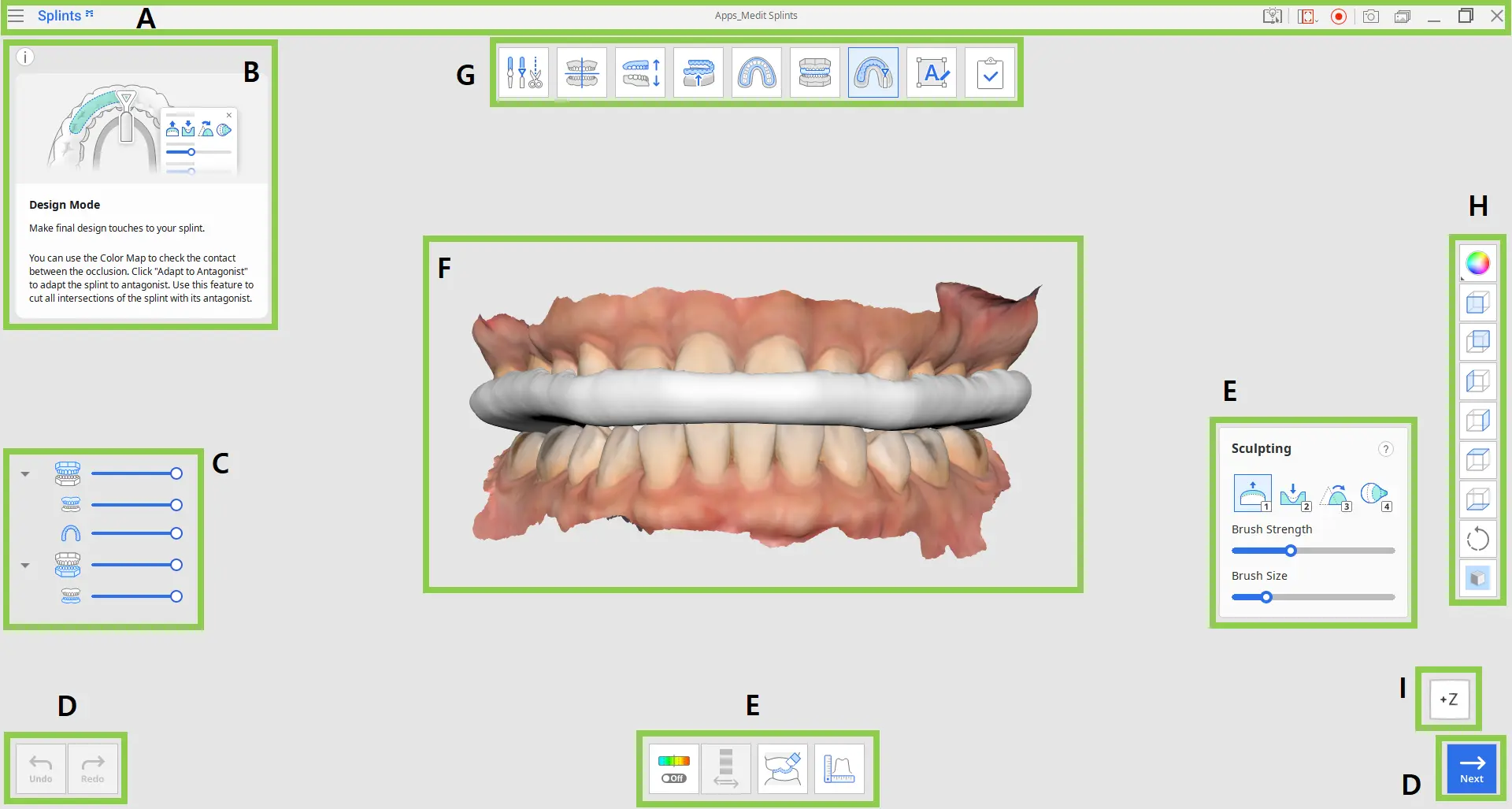

Componentes de la interfaz de usuario de Medit Splints

A. Barra de título

Las siguientes opciones se pueden encontrar en la barra de título.

• Menú: El menú muestra información sobre la aplicación y tiene herramientas para controlar las opciones de visualización de datos.
• Centro de ayuda: incluye varios detalles sobre el uso de Medit Splints.
• Seleccione el área de grabación de video: especifica el área que se grabará para la captura de video.
• Iniciar grabación de video: inicie la grabación de video.
• Captura de pantalla: Tome una captura de pantalla de la pantalla de la computadora.
• Administrador de imágenes de captura de pantalla: toma el control de las capturas de pantalla.
• Minimizar: Reducir el tamaño del programa.
• Maximizar o restaurar: maximiza o restaura la ventana de la aplicación.
• Salir: Cierra el programa.

B. Mensaje guía

C. Árbol de datos

• El árbol de datos aparece en el lado izquierdo de la ventana y muestra la lista de datos que está utilizando en grupos.
• Puede controlar fácilmente los datos ocultando, mostrando o cambiando su transparencia uno por uno o como grupo.

D. Deshacer/Rehacer

• : Deshacer la acción anterior.
• : Rehace la acción anterior.

E. Caja de herramientas

F. Vista de datos 3D

G. Modos

: Los modos constan de una serie de pasos y cada modo representa la etapa actual de creación de la férula.

: Puede omitir el "Modo de ajuste oclusal" si la oclusión se escaneó en un estado abierto o si solo hay un arco dental existente.

: Después de completar la etapa "Modo de diseño", puede pasar a la etapa "Completar" y guardar sus resultados en Medit Link.

Modo de vista general: Modo de vista general: Ver y examinar los datos.

Modo de edición: Utilice las diversas funciones para editar y recortar datos.

Modo de alineación: alinee los datos con el plano oclusal.

Modo de ajuste oclusal: ajusta la relación oclusal.

Modo de creación de superficie interna: cree la superficie interna de la férula.

Modo de designación del contorno: define el área de la férula.

Modo de creación de superficie exterior: crea la superficie exterior de la férula.

Modo de diseño: Diseñe la férula utilizando las herramientas proporcionadas.

Modo de etiquetado: Grabe o repuje el texto en la férula.

Complete: termine la férula y guarde los resultados en Medit Link.



H. Barra de herramientas lateral

: La barra de herramientas lateral proporciona las herramientas para cambiar la visualización de datos y las opciones de visualización.

Con textura: vea los datos con información de color.

Texturizado con bordes: vea los datos en colores usando líneas de borde.

Monocromo: Visualiza los datos en un solo color.

Monocromo con bordes: vea los datos en un solo color usando líneas de borde.

Estructura alámbrica: solo vea los datos como líneas de borde.

+Vista del eje Z: vea la vista frontal.

-Vista del eje Z: vea la vista posterior.

-Vista del eje X: vea la vista izquierda.

+ Vista del eje X: vea la vista derecha.

+Vista del eje Y: Ver la vista superior.

-Vista del eje Y: vea la vista inferior.

Rotar: Rota los datos en cualquier dirección.

Configuración de la cuadrícula: configura la visualización de la cuadrícula. Controla la posición de la cuadrícula en relación con el modelo y si está visible u oculta (superposición activada/desactivada).



I. Ver cubo

• La orientación de la vista 3D se muestra en el cubo de vista y se actualiza a medida que se rota la vista en tiempo real.
• Al hacer clic en una superficie de cubo específica, puede ajustar la vista para que mire en una dirección particular.

J. Siguiente

• : Aplicar cambios y pasar al siguiente modo.

K. Herramientas para esculpir (habilitadas en el modo de diseño)
