Instalación del escáner
Una vez la instalación del software esté completa, reinicie su PC antes de instalar el hardware.
⚠️Precaución
El paquete incluye un cable de alimentación y un cable USB. Todos los cables utilizados con el escáner deben estar conectados correctamente en el PC.
*Utilice solo un puerto USB 3.0 al conectar el escáner a su PC.

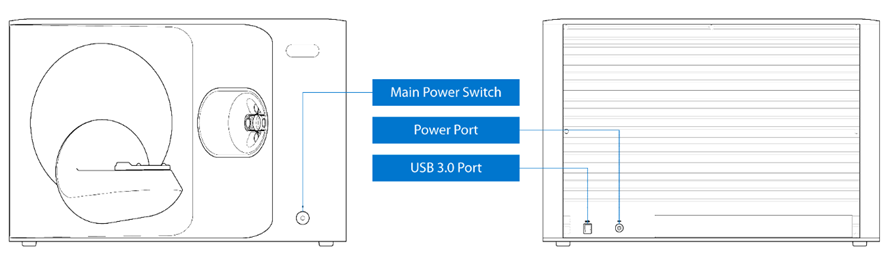

Cómo conectar T710/T510/T310

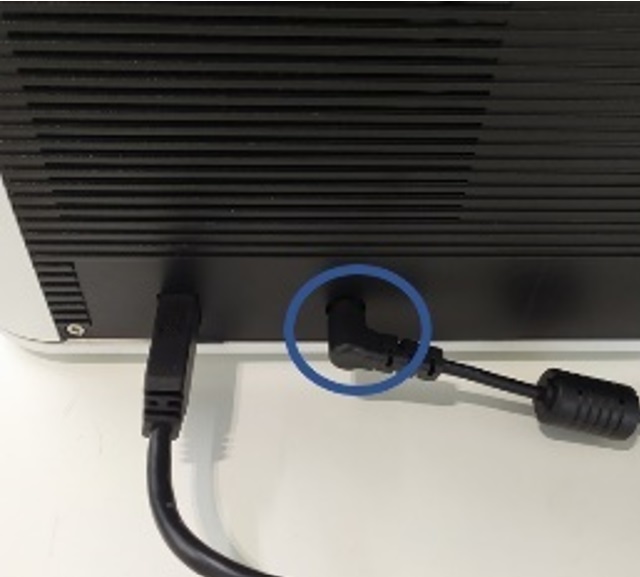

- Conecte el cable de alimentación.

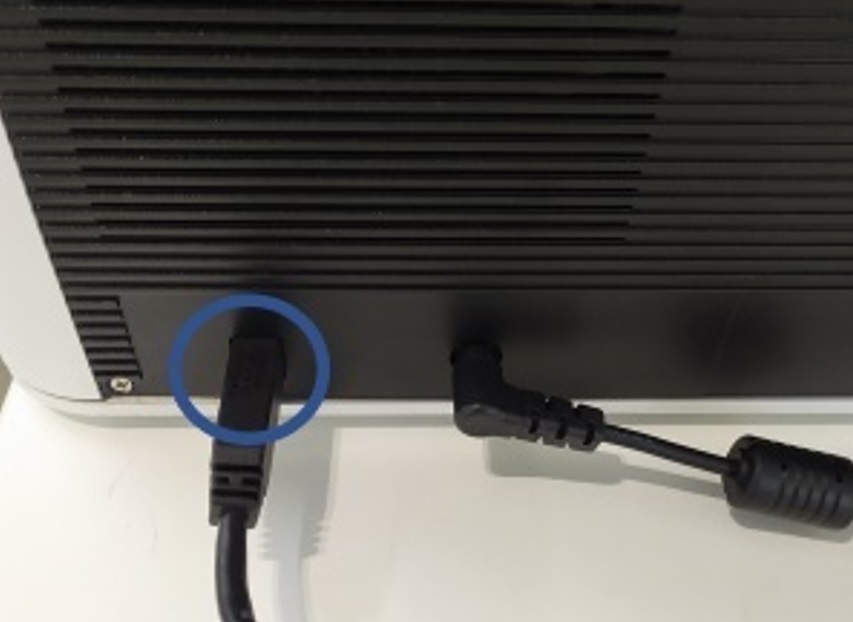

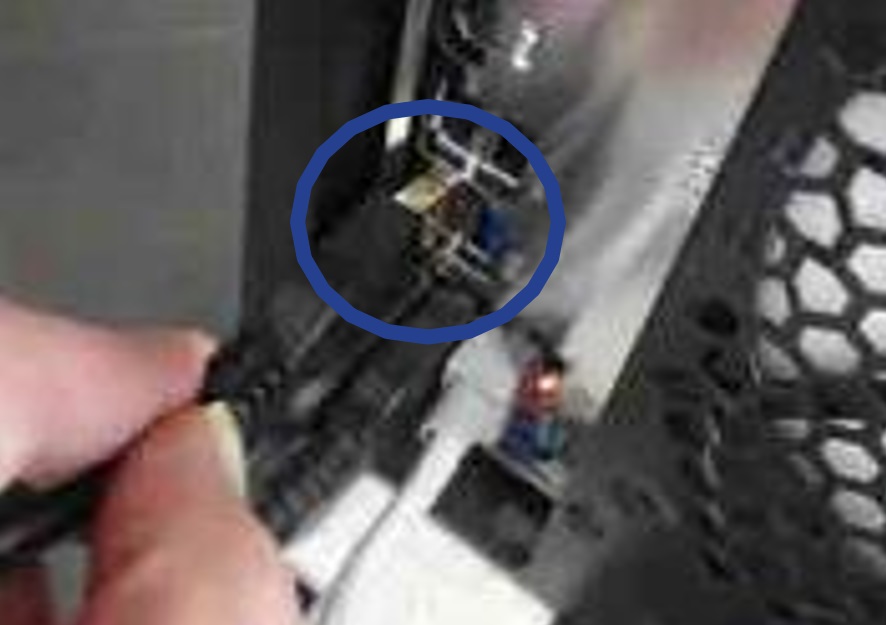

- Conecte el cable USB a través del puerto USB 3.0 (indicado con el color azul). (*Importante)
- Encienda el interruptor de alimentación situado en la parte frontal del escáner Medit 3D.

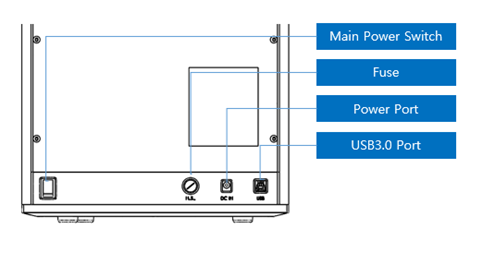

Cómo conectar T500/T300
- Conecte el cable de alimentación.
- Conecte el cable USB a través del puerto USB 3.0 (indicado con el color azul). (*Importante)
- Encienda el interruptor de alimentación situado en la parte trasera del escáner Medit 3D.
- Para comprobar que el escáner está instalado correctamente, abra el Administrador de dispositivos en el PC y compruebe si se detecta.

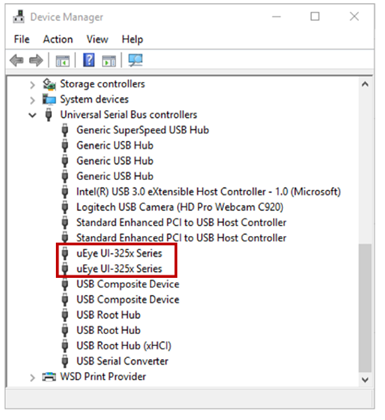

- Para comprobar que las cámaras están instaladas correctamente, compruebe si aparecen dos cámaras en el Administrador de dispositivos.
❏ Preparación de los accesorios
1. Inserte el Blu-Tack en cada uno de los "spray supporter".

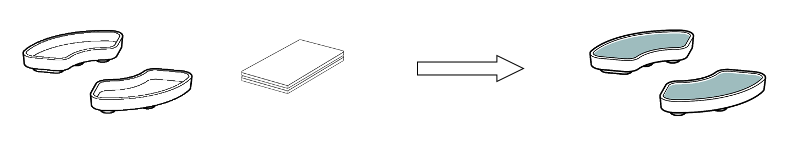

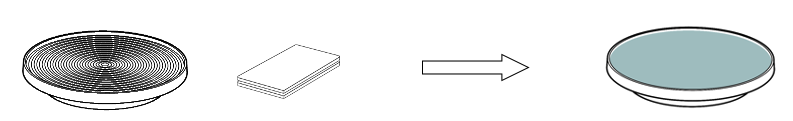

2. Aplique Blu-Tack sobre la superficie del "flexible multi-die".

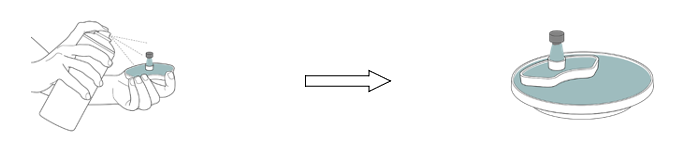

3. Cuando necesite usar un aerosol, use el soporte de aerosol. Coloque el objeto sobre el "spray supporter" y rocíe el aerosol de escaneo. Luego, colóquelo en el "flexible multi-die".

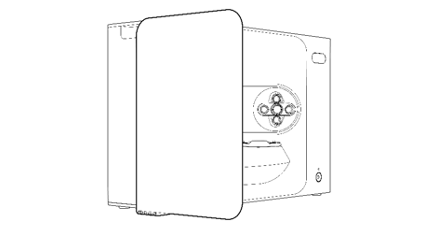

4. Instale el protector LED para cubrir la luz proveniente del proyector del escáner.
Comentarios
2 comentarios
Buen día no logro hacer que las cámaras de mi scanner t310 se conecten a mi computadora
Si el estado de la conexión del puerto USB 3.0 y del cable USB es normal pero el problema persiste, haz clic en el botón Enviar una solicitud en la parte superior de la página para contactarnos.
