📖 Calibración del escáner

Calibración del escáner de sobremesa

Se recomienda la calibración para un correcto escaneo y rendimiento del dispositivo.

Por favor, calibre el escáner cuando:

• La calidad de los datos de escaneo haya disminuido comparado con escaneos anteriores.
• Las condiciones externas, como la temperatura del dispositivo, haya cambiado durante su uso.
• Ya ha pasado el periodo de calibración configurado.

Calibración de T710/T510/T310

1. Encienda el escáner y conecte el escáner al software.
2. Haga clic en el icono del escáner situado en la parte inferior izquierda para ejecutar el Wizard de calibración.

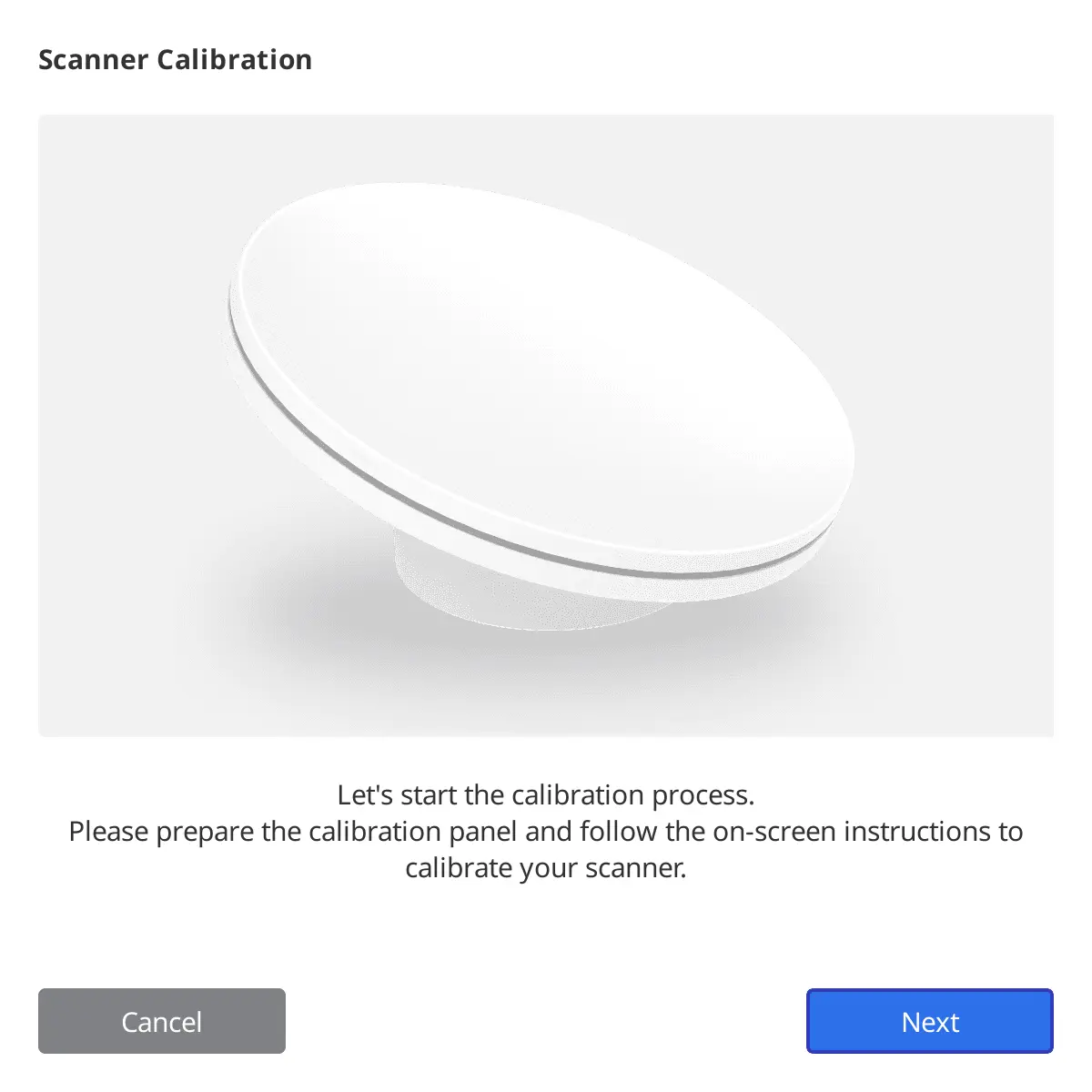

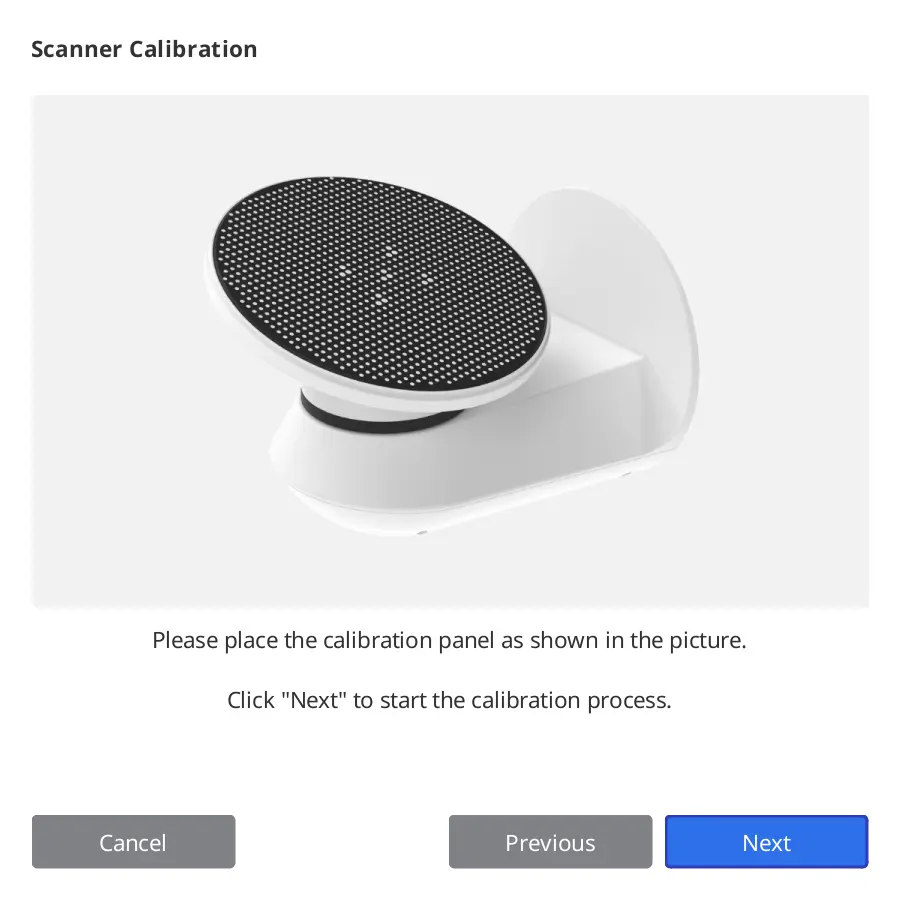

3. Prepare y coloque el panel de calibración.

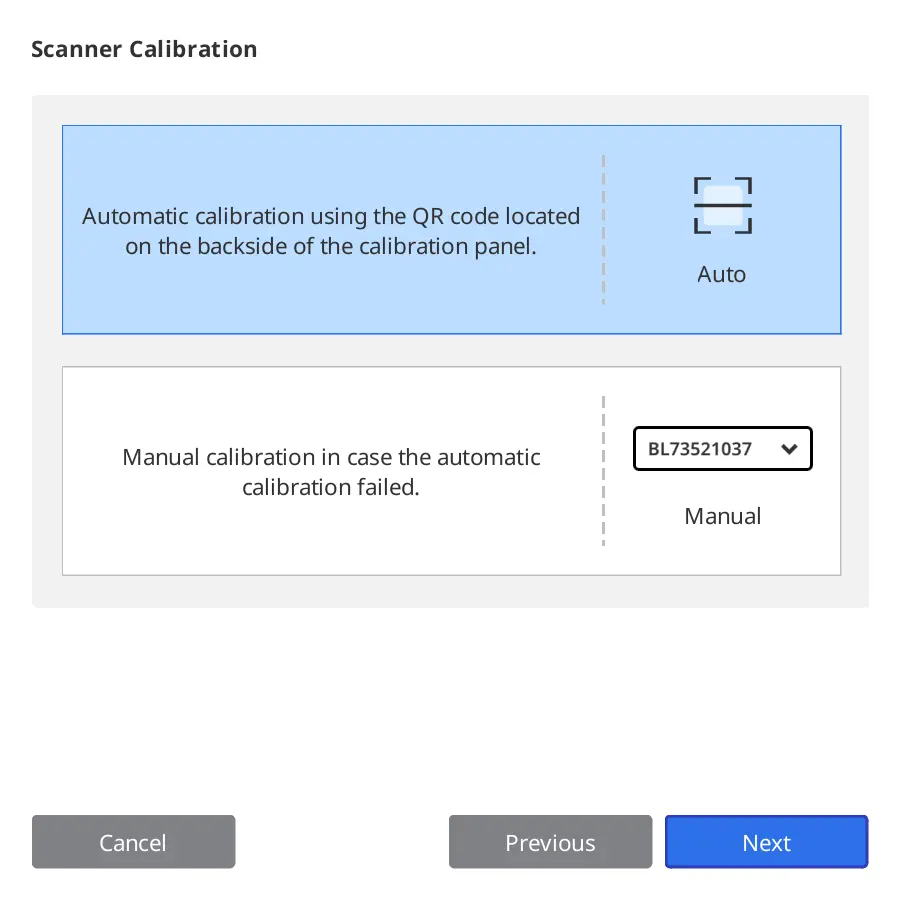

4. Seleccione una de las dos opciones de calibración y haga clic en Siguiente.
   • Calibración automática: La calibración automática se realiza con el código QR situado en la parte posterior del panel de calibración.
   • Calibración manual: El archivo PNL correspondiente es necesario para realizar la calibración manual.

5. Por favor, introduzca el número de serie del panel de calibración según la opción que escogió arriba.
   • Calibración automática:
     • El escáner escaneará el código QR en la parte trasera del panel de calibración, y el proceso de calibración comenzará automáticamente.
   • Calibración manual:

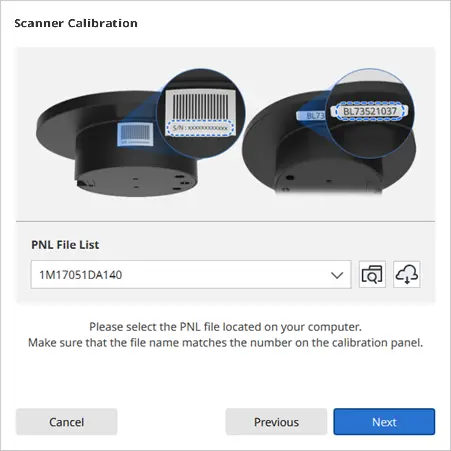

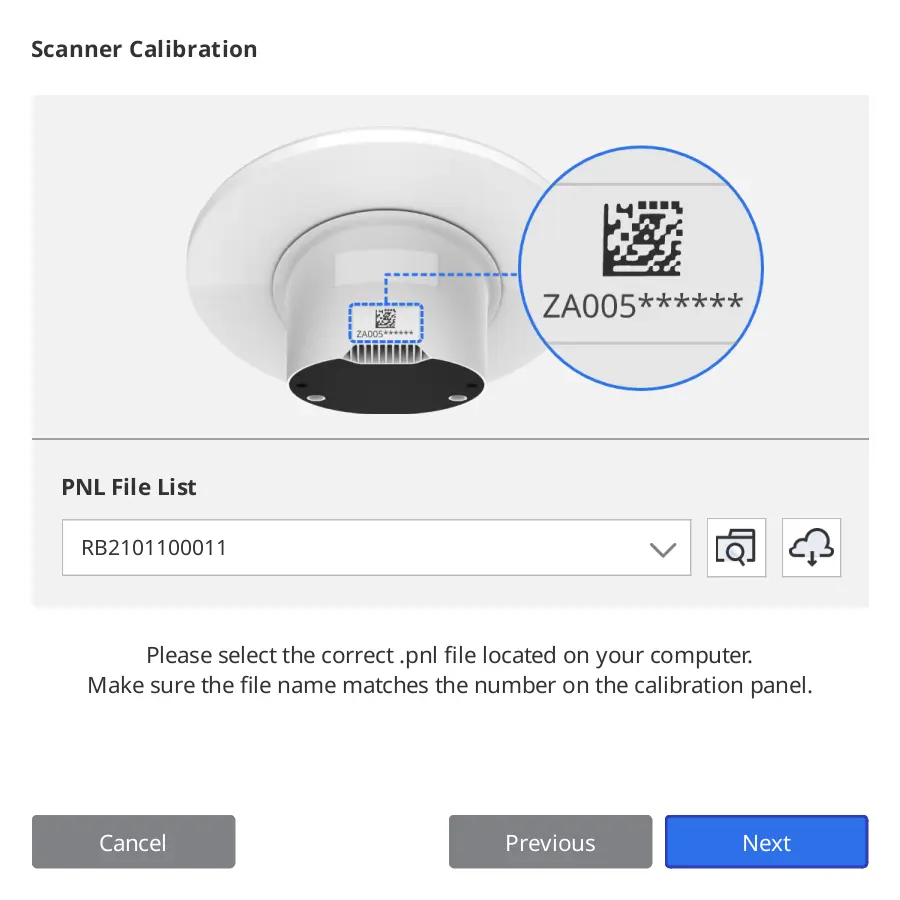

     • Compruebe el número de serie en el panel de calibración y seleccione el archivo PNL correspondiente de la lista de archivos.
     • Si no puede encontrar el número de serie en la lista, por favor compruebe si tiene un archivo PNL en el PC o en el USB de instalación.
       • Si tiene un archivo PNL, haga clic en  para buscarlo.
       • Si no tiene un archivo PNL, haga clic en  e introduzca el número de serie.

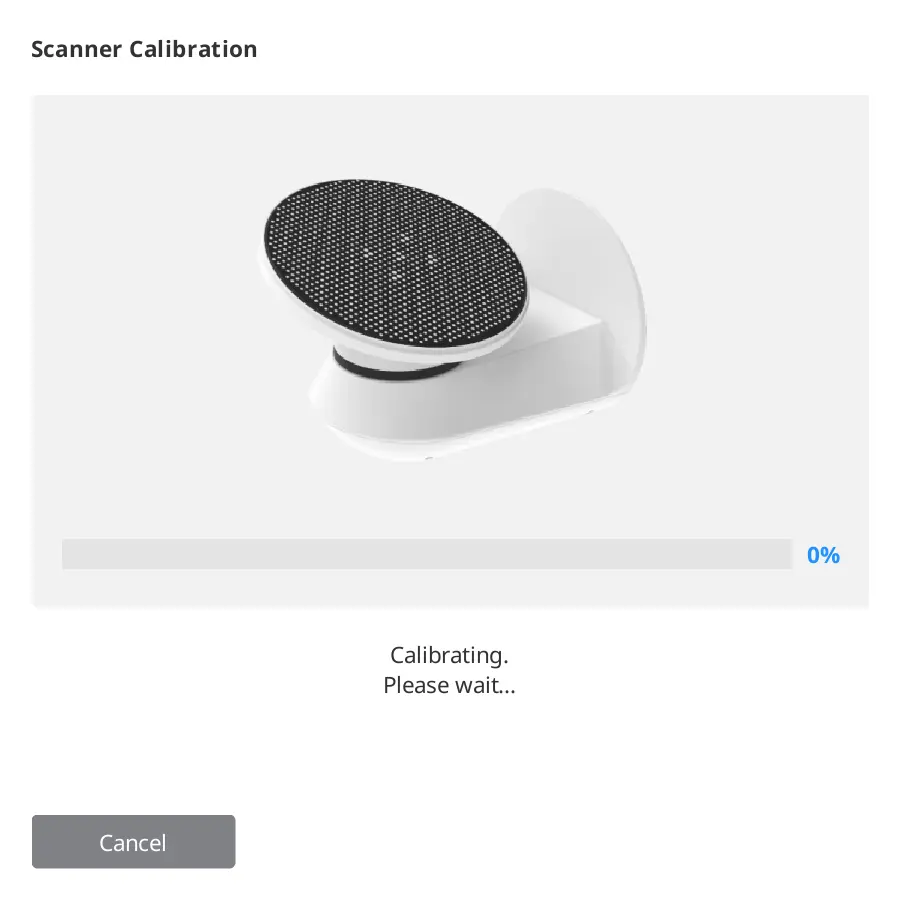

6. El proceso de calibración puede tardar unos minutos. Por favor, no toque el escáner.

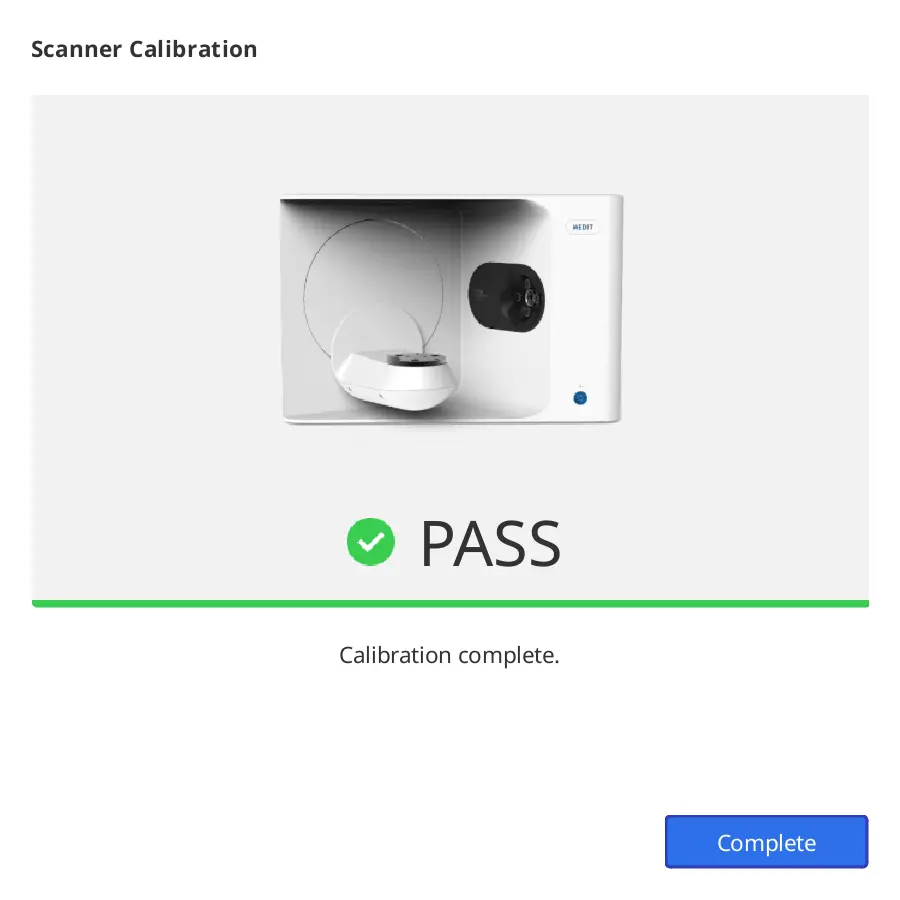

7. Espere hasta que la calibración termine con éxito.


Calibración de T500/T300

1. Encienda el escáner y conecte el escáner al software.
2. Haga clic en el icono del escáner situado en la parte inferior izquierda para ejecutar el Wizard de calibración.

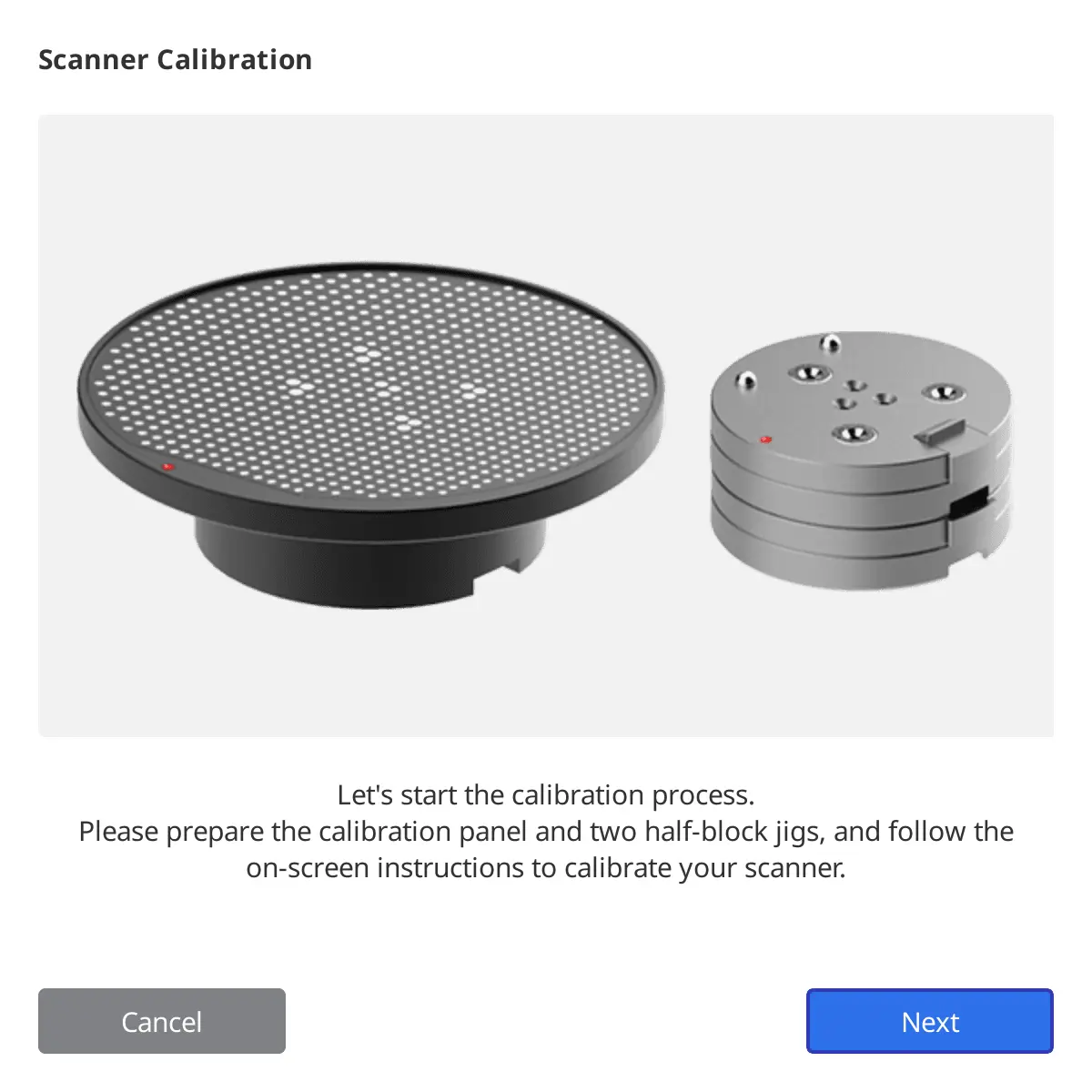

3. Prepare y coloque el panel de calibración tal y como se muestra en la imagen.

4. Seleccione una de las dos opciones de calibración y haga clic en Siguiente.
   • Calibración automática: La calibración automática se realiza con el código QR situado en la parte posterior del panel de calibración.
   • Calibración manual: El archivo PNL correspondiente es necesario para realizar la calibración manual.

5. Por favor, introduzca el número de serie del panel de calibración según la opción que escogió arriba.
   • Calibración automática:
     • El escáner escaneará el código QR en la parte trasera del panel de calibración, y el proceso de calibración comenzará automáticamente.
   • Calibración manual:
     • Compruebe el número de serie en el panel de calibración y seleccione el archivo PNL correspondiente de la lista de archivos.
     • Si no puede encontrar el número de serie en la lista, por favor compruebe si tiene un archivo PNL en el PC o en el USB de instalación.
     • Si tiene un archivo PNL, haga clic en  para buscarlo.
     • Si no tiene un archivo PNL, haga clic en  e introduzca el número de serie.

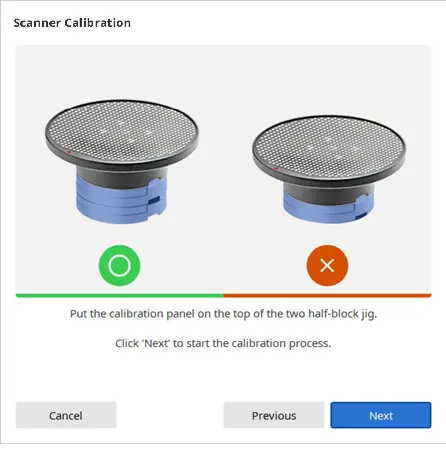

6.  Coloque el panel de calibrado encima de las dos plantillas de medio bloque.

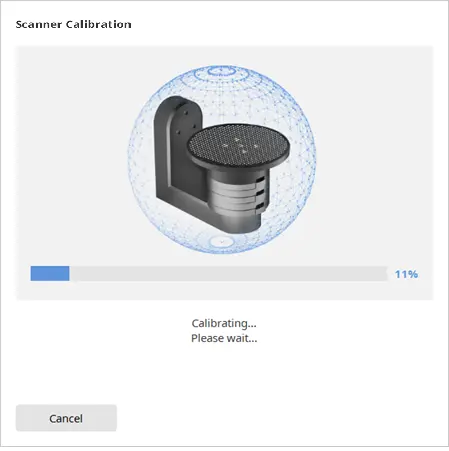

7. El proceso de calibración puede tardar unos minutos. Por favor, no toque el escáner.

8. Espere hasta que la calibración termine con éxito.


Calibración del escáner intraoral

Se recomienda la calibración para un correcto escaneo y rendimiento del dispositivo.

Por favor, calibre el escáner cuando:

• La calidad de los datos de escaneo haya disminuido comparado con escaneos anteriores.
• Las condiciones externas, como la temperatura del dispositivo, haya cambiado durante su uso.
• Ya ha pasado el periodo de calibración configurado.

Tenga en cuenta que la precisión de los datos de escaneo aumenta si la temperatura del escáner durante la calibración es similar a la del escaneo.

Deje que su escáner se caliente antes de la calibración para alcanzar la misma temperatura que durante el escaneo.

Cómo calibrar

A continuación se describe cómo calibrar basándose en el i700. Otros escáneres intraorales Medit, excepto el i900, se pueden calibrar de la misma manera.

1. Encienda el escáner y conecte el escáner al software.
2. Haga clic en el icono "Calibrar" en la esquina inferior izquierda del programa.

   Puede simplemente insertar el escáner en la herramienta de calibración para iniciar la calibración. (no disponible con i500)

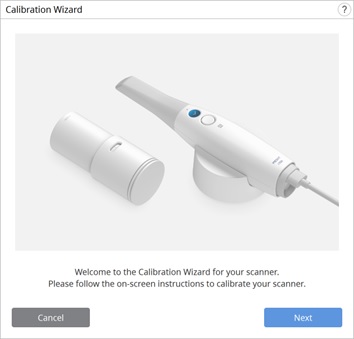

3. Prepare la herramienta de calibración y haga clic en "Siguiente" para iniciar el proceso de calibración.

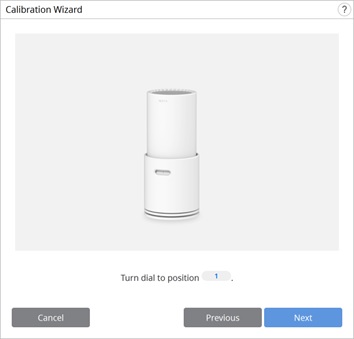

4. Coloque el dial de la herramienta de calibración en la posición 1.

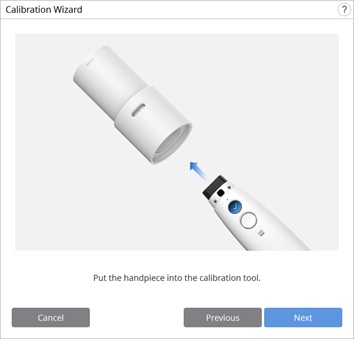

5. Introduzca la pieza de mano en la herramienta de calibración.

6. Haga clic en "Siguiente" para iniciar la calibración.

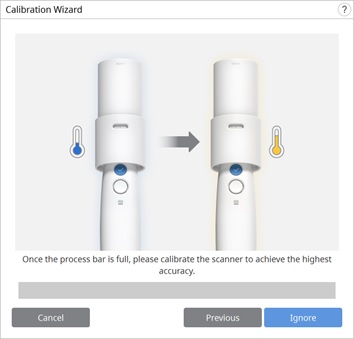

7. Si la temperatura del escáner es demasiado baja, será necesario precalentarlo para obtener el mejor rendimiento.

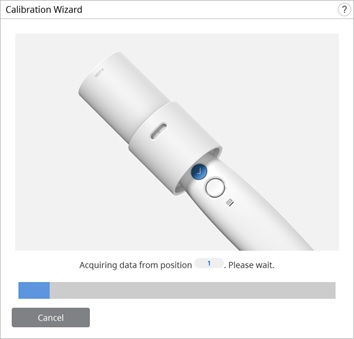

8. Si la pieza de mano está montada correctamente, el sistema adquirirá automáticamente los datos en la posición 1.

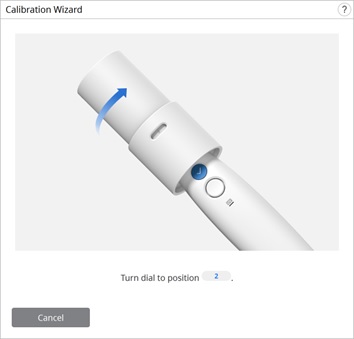

9. Una vez finalizada la adquisición de datos en la posición 1, gire el dial hasta la siguiente posición siguiendo las instrucciones que aparecen en pantalla.

10. Repita el proceso anterior para las posiciones de la 2 hasta la 8 y la ÚLTIMA.

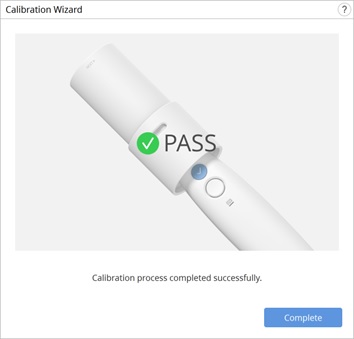

11. Una vez completada la adquisición de datos en la posición LAST, se mostrará el resultado de la calibración.
