i700 wireless Komponenten und Einstellungen

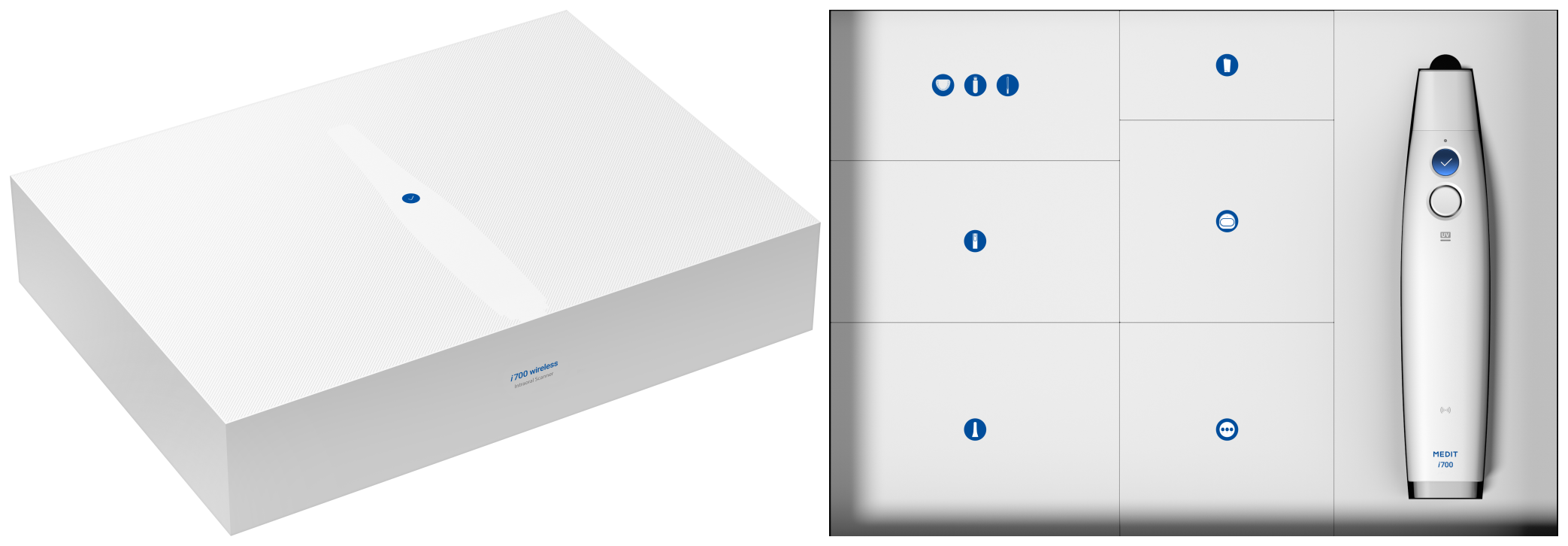

• Das Hauptpaket

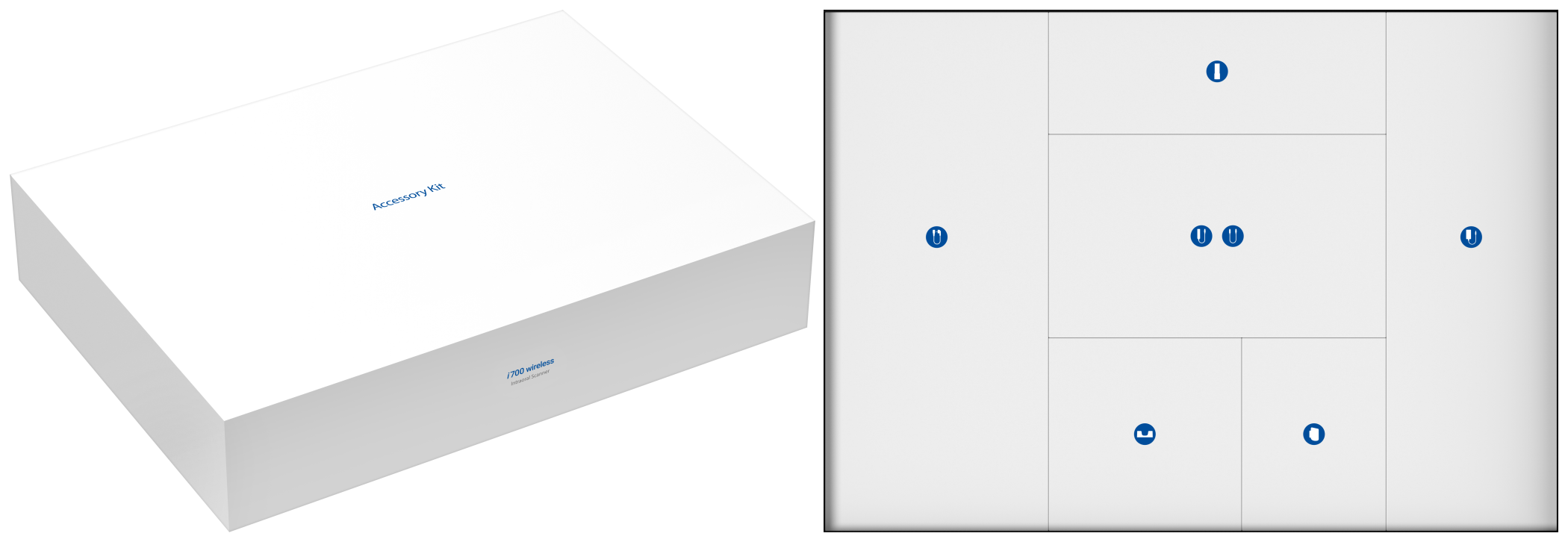

• Zubehörpaket



Aussehen	Artikel	Menge
	i700 wireless-Handstück	1
	Drahtloser Hub	1
	Wiederaufadbare Batterie	3
	Verlängerungskabel Batterie	1
	Batterie-Ladegerät	1
	Handstück-Abdeckung	1

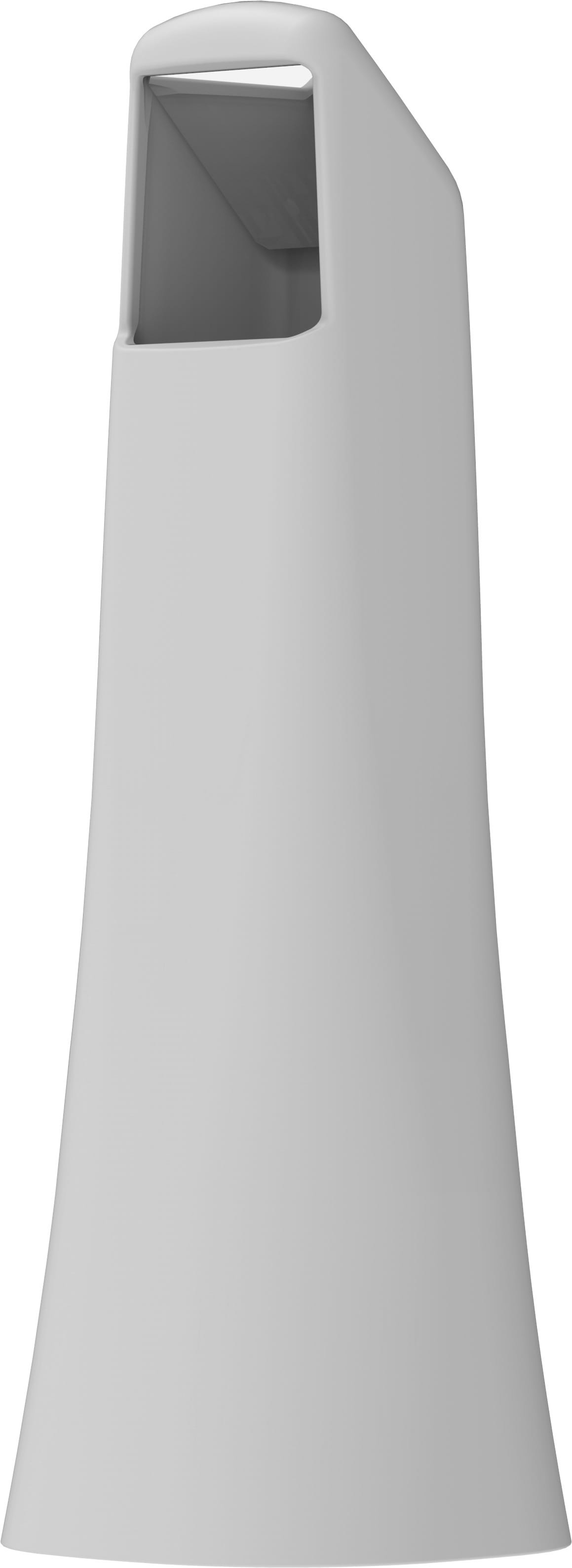

	Wiederverwendbare Spitze	4
	Grif	1
	Kalibrierung Werkzeug	1
	Übungsmodell	1
	Handgelenkriemen	1
	Tischhalterung	1
	Wandhalterung	1
	USB 3.0-Kabel (C auf A)	1

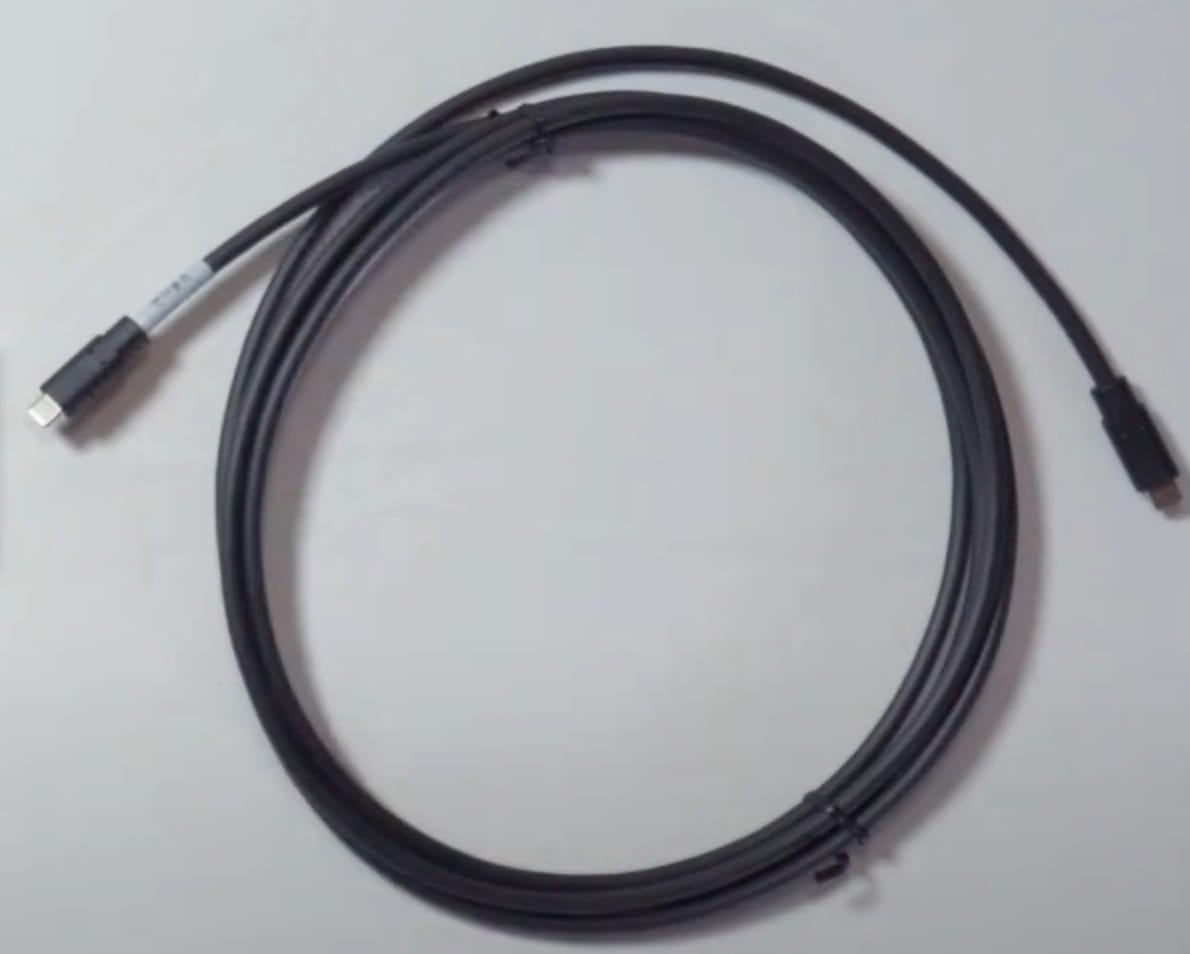

	Stromversorgungskabel (C auf C)	1
	Medizinischer Adapter für drahtloser Hub	1
	Medizinischer Adapter für Batterieladegerät (Gleich wie oben)	1
	Monitorhalterung	1

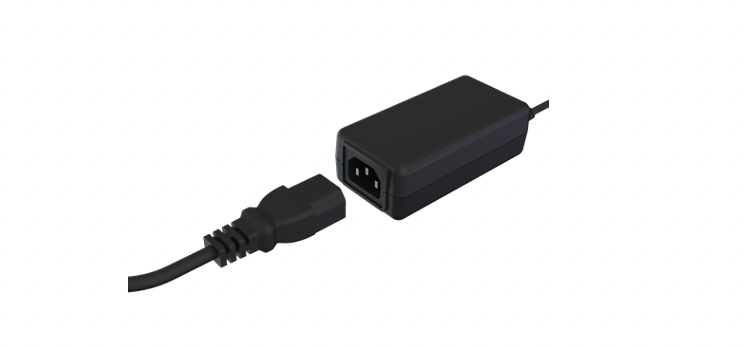

	Netzkabel	2
	USB-Flash-Laufwerk (Installer von Medit Scan for Clinics enthalten)	1
	Benutzerhandbuch	1



Zusätzliche Komponenten (Separat erhältlich)

Aussehen	Artikel	Menge
	Kleine Spitze	4
	Automatisch-Kalibrierung Werkzeug (1 wiederaufadbare Batterie enthalten	1
	Griff-Fit-Wiege	1
	3M Stromversorgungskabel	1









Einrichten des i700 wireless-Systems

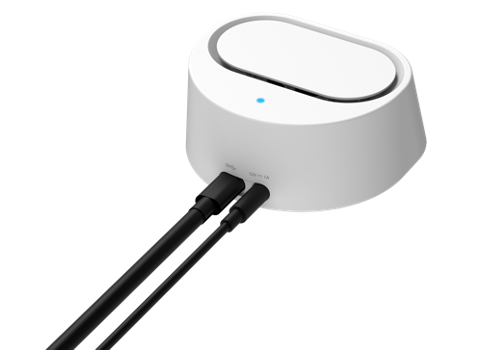

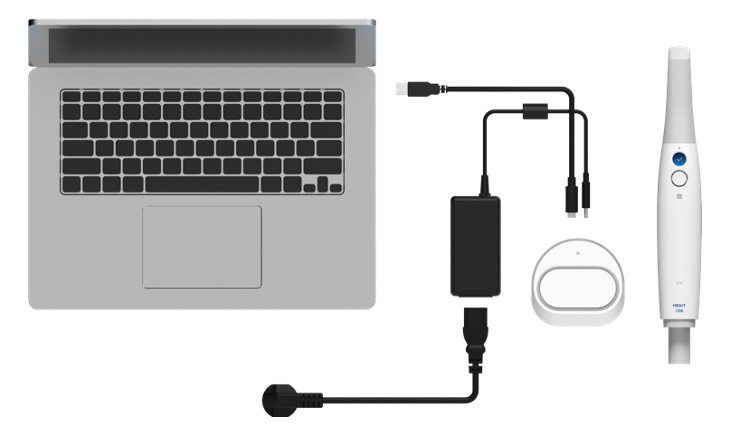

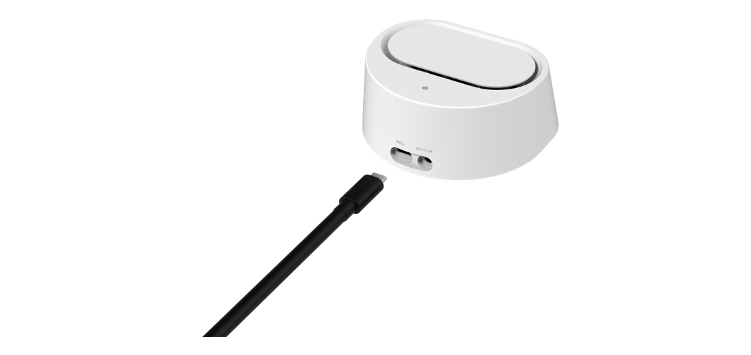

Verbinden Sie den i700 wireless drahtloser Hub an (USB-C auf A)

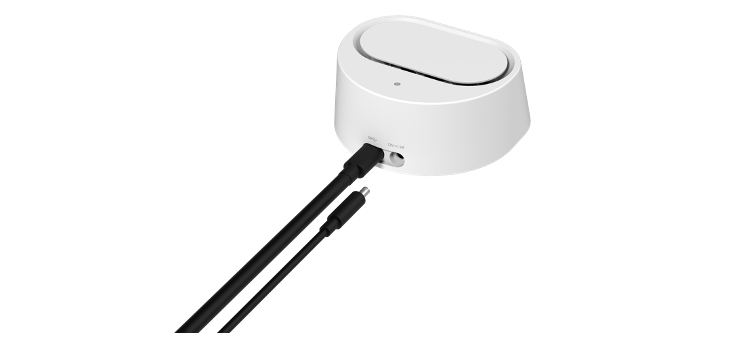

(1) Verbinden Sie das USB 3.0-Kabel (C auf A) mit dem drahtloser Hub.

(2) Verbinden Sie den Adapter an den drahtloser Hub an.

(3) Wenn Sie das Netzkabel an den Adapter Verbinden,wird der drahtloser Hub automatisch mit Strom versorgt.

(4) Verbinden Sie den Anschluss A des USB 3.0-Kabels mit einem PC.

💡 Der USB-Anschluss wird nur zur Signalübertragung benutzt.

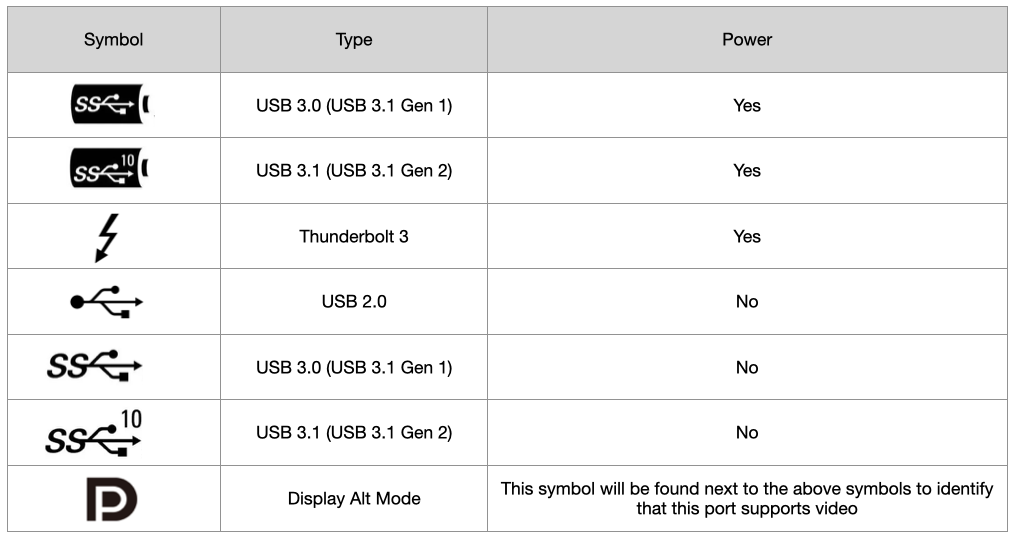

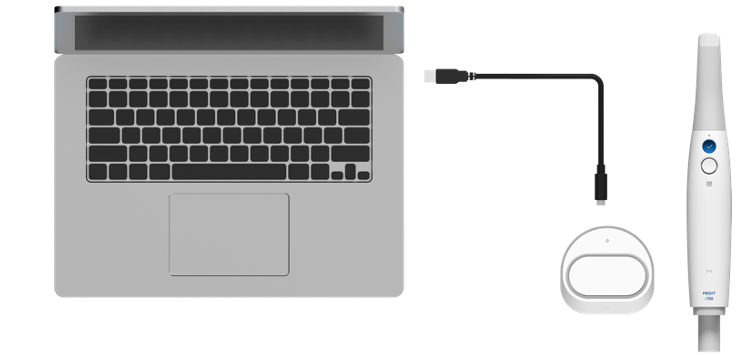

Verbinden Sie den i700 wireless drahtloser Hub an (USB-C auf C)

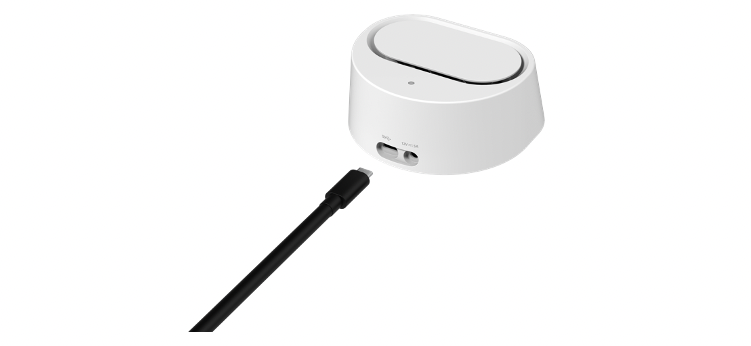

(1) Verbinden Sie das Stromversorgungskabel (C auf C) an den drahtloser Hub an.

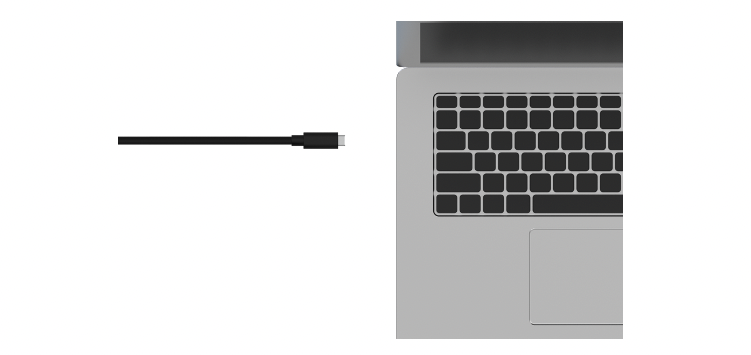

(2) Verbinden Sie das Stromversorgungskabel mit einem PC.

💡 9 VDC Strom wird an den USB-Anschluss versorgt.





Einschalten des i700 wireless

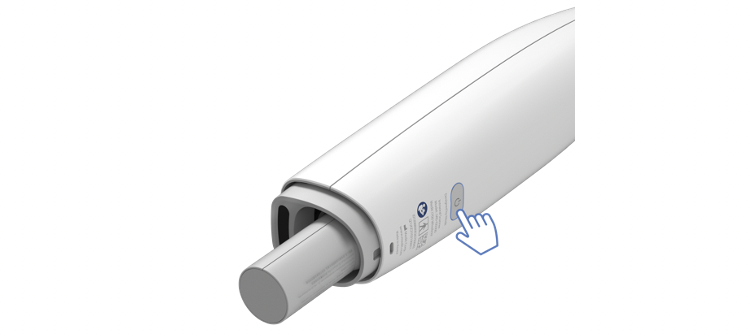

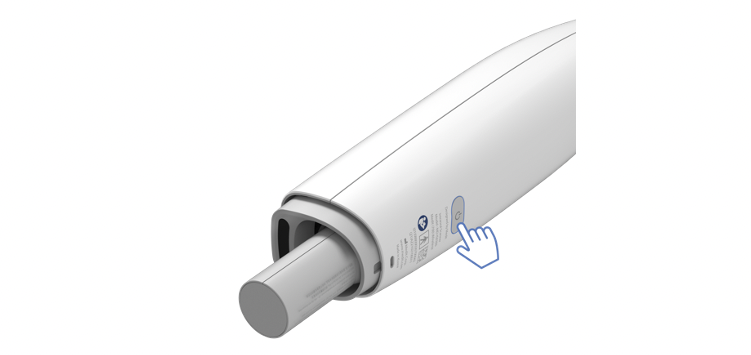

(1) Legen Sie die Batterie in das i700 wireless Handstück ein und drücken Sie die Netztaste.

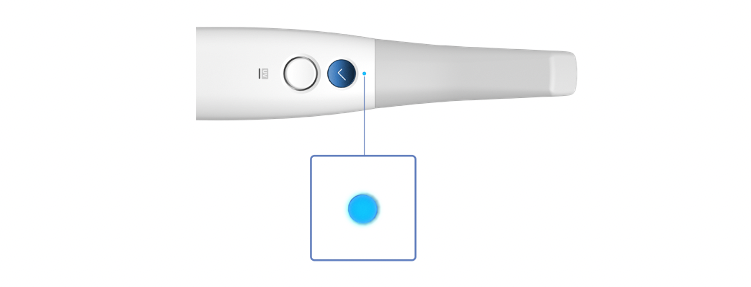

(2) Wenn das Gerät mit Strom versorgt wird, leuchtet die LED am oberen Teil des i700 wireless Handstücks blau auf.

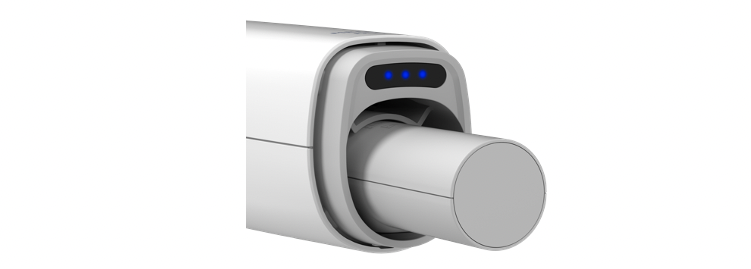

(3) Drei LEDs an der Unterseite des i700 wireless Handstücks zeigen den verbleibenden Batteriestand an.

• 3 Lichter: 80 – 100%
• 2 Lichter: 50 – 79%
• 1 Licht: 20 – 49%
• 1 blinkendes Licht: 1 – 19%
• Ausgeschaltete LED-Lichter: 0%



Ausschalten des i700 wireless

• Halten Sie die Netztaste an der Unterseite des i700 wireless Handstücks für 3 Sekunden gedrückt. Wenn der Batterie entfernt wird, ohne das Gerät auszuschalten, kann dies die Lebensdauer des i700 wireless und des Batterie verkürzen.

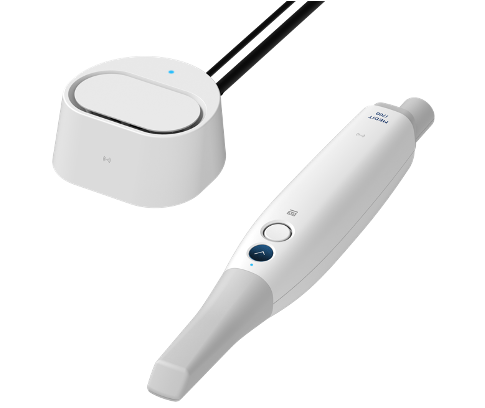

Wie Sie den drahtloser Hub benutzen

Das i700 wireless ist ein drahtloses Gerät, das über ein drahtloses Modul funktioniert. Aus diesem Grund verfügt das i700 wireless Handstück über einen Sender und der Drahtloser Hub über einen Empfänger. Das drahtlose i700 wireless-System benutzt zwei Typen von Frequenzen, um Daten zu übertragen und das i700 wireless-Handstück zu steuern.
Die Stromversorgung erfolgt durch Anschluss des Adapterkabels an den Stromanschluss des drahtloser Hub. Die Stromversorgung schaltet sich aus, wenn der Adapteranschluss entfernt wird.

Wenn das i700 wireless eingeschaltet wird, versucht es automatisch, sich mit dem drahtloser Hub zu verbinden. Beide das i700 wireless Handstück als auch der Drahtloser Hub müssen mit Strom versorgt werden und sich in Reichweite zueinander befnden, um sich zu verbinden. Wenn das Pairing läuft,blinkt die LED oben auf dem i700 wireless Handstück. Wenn das Pairing abgeschlossen ist, leuchtet die LED auf. Sie können mit dem Scannen starten,wenn das Pairing abgeschlossen ist.

• Das i700 wireless benutzt zwei Antennenmodule: 60 GHz für die Datenübertragung und 2,4 GHz für die Steuerung. Die tatsächliche Frequenz hängt von den örtlichen Vorschriften ab.
• Die tatsächliche Betriebsreichweite beträgt bis zu 5 m und kann je nach Umgebung variieren.
• 60 GHz Frequenz: 57 – 64 GHz
• 2,4 GHz Frequenz: 2,4 – 2,5 GHz

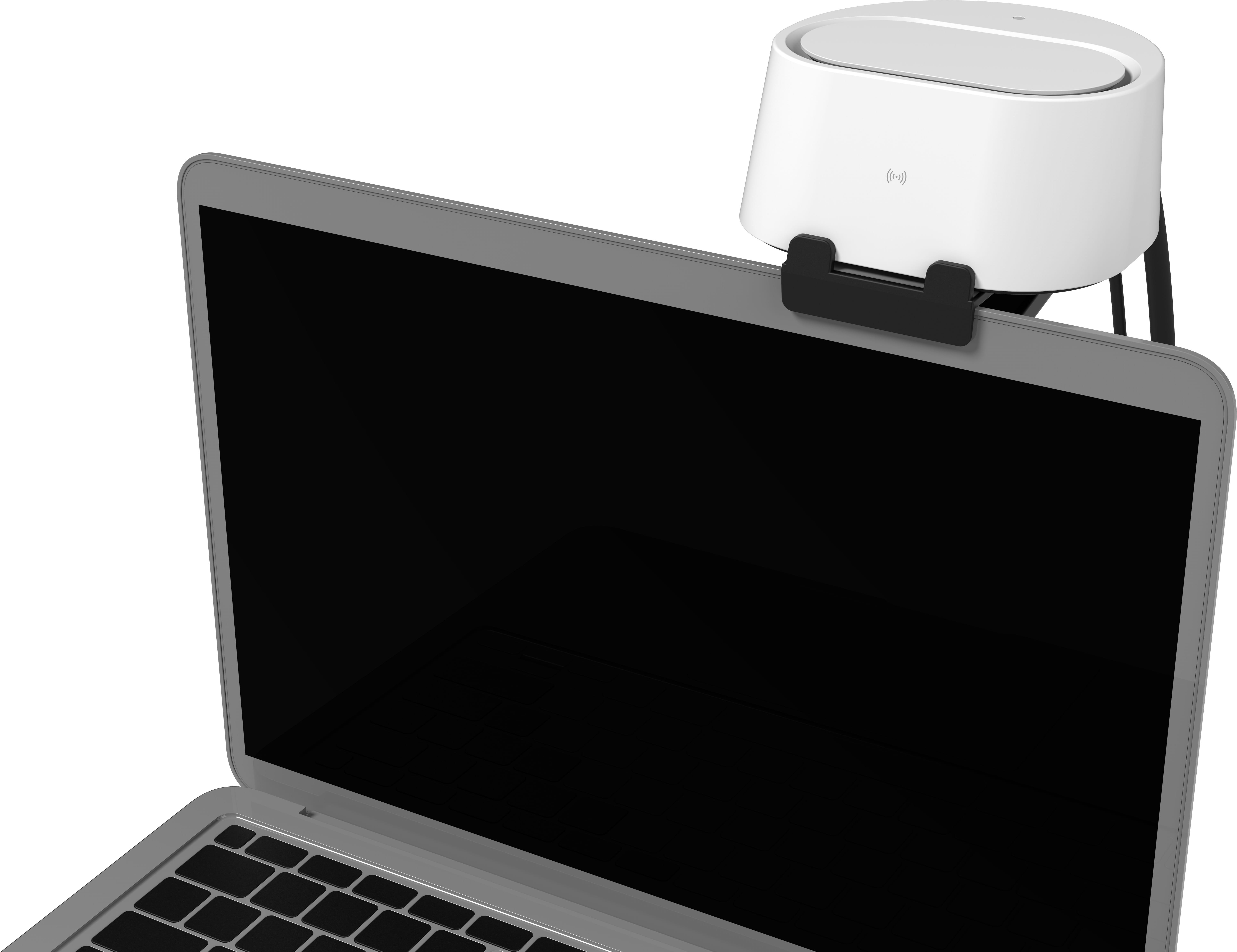

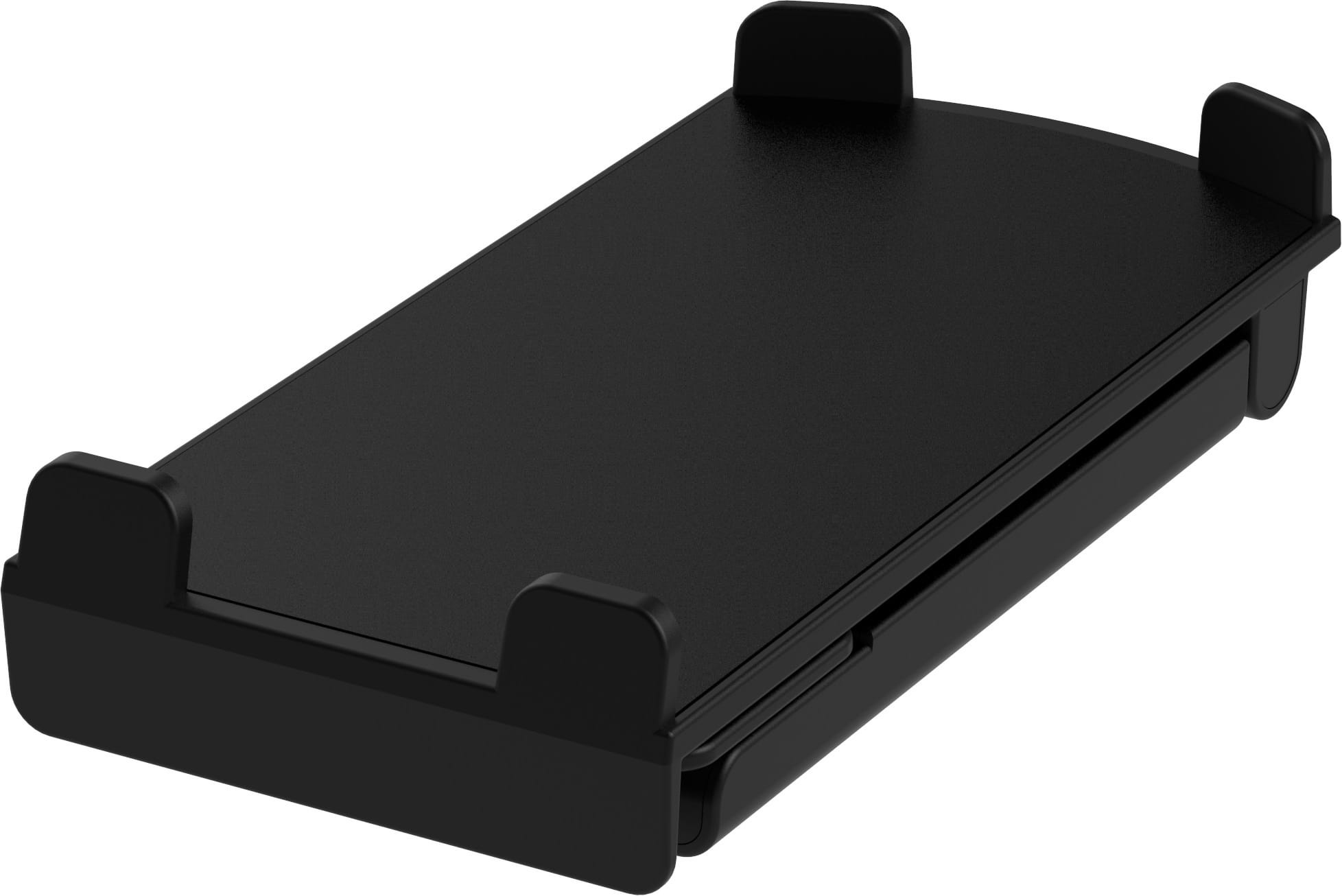

Wie man die Monitorhalterung benutzt





Wie Sie den Batterie benutzen

Wiederaufladbare Batterie

• Li-ion
• 3,6 V, 3100 mAh, 11,6 Wh

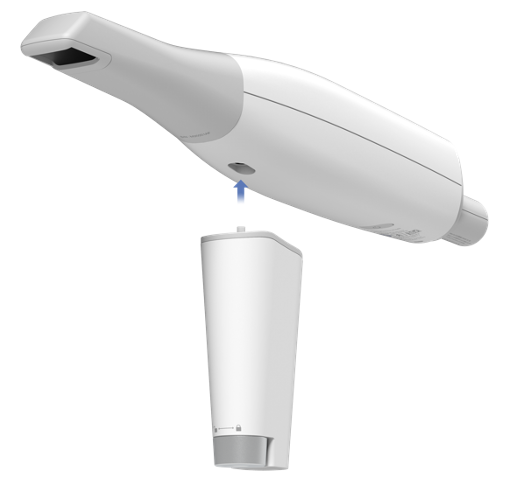

• Legen Sie die Batterie an der Unterseite des i700 wireless Handstücks ein. Legen Sie die Batterie so in das i700 wireless Handstück ein,dass die Pole richtig ausgerichtet sind.

• Die Lebensdauer der Batterie beträgt bis zu 1 Stunde.
  Die Lebensdauer der Batterie kann je nach Benutzerumgebung und Anzahl der Batteriezyklen variieren.



Verlängerungskabel Batterie

• Die Verlängerungsbatterie ist eine kabelgebundene Batterie, die anstelle einer wiederaufladbaren Batterie benutzt wird. Es ist kein Aufladen erforderlich, da die Stromversorgung über das Kabel erfolgt.
• Verbinden Sie den batterieförmigen Stecker mit dem i700 wireless Handstück und verbinden Sie das Kabel mit der Batterieladeklemme.

• Drücken Sie die Netztaste an der Unterseite des i700 wireless Handstücks, um es mit Strom zu liefern.

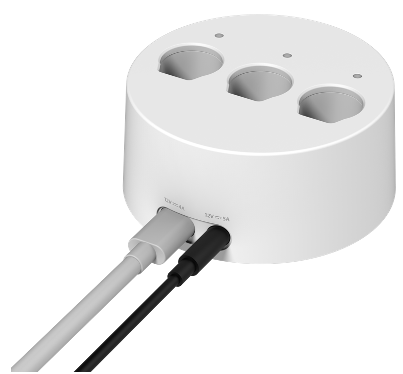

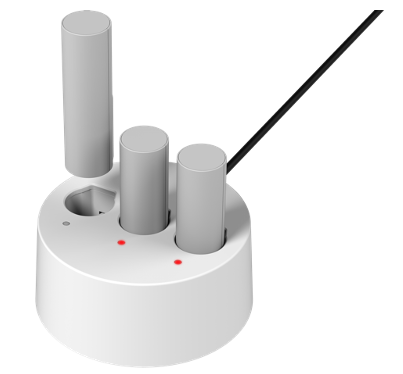

Wie Sie den Batterieladegerät benutzen

• Verbinden Sie den Adapter an den Stromanschluss des Batterie an, um ihn mit Strom zu versorgen. Die Stromversorgung schaltet sich aus, wenn der Adapteranschluss entfernt wird.

• Legen Sie den Batterie so in das Ladegerät ein, dass die Ladekontakte richtig ausgerichtet sind.

• Das Batterieladegerät ist nur für wiederaufladbare Batterien geeignet. Es dauert bis zu 2 Stunden und 30 Minuten, bis der Akku vollständig geladen ist. Die Ladezeit kann je nach Benutzerumgebung und Anzahl der Batteriezyklen variieren.







Wie Sie den Griff Montiert

Das Gehäuse des i700 wireless ist mit einem drahtlosen Signalsender ausgestattet, der sich dort befndet, wo das i700 wireless-Logo angebracht ist. Je nach Ihren Erfahrungen und Gewohnheiten können Sie den Bereich, an dem der Sender angebracht ist, festhalten. Wenn Sie den Bereich des Senders abdecken, kann die Kommunikation des drahtlosen Hubs gestört werden. Daher ist ein Grif zur Befestigung am i700 wireless-Handstück für eine komfortablere Handgreifmethode vorgesehen.

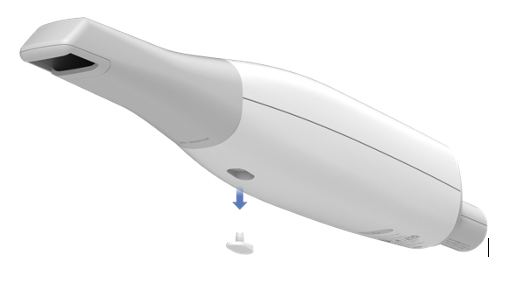

1. Drehen Sie das i700 wireless Handstück um, um den Silikongehäuse zu fnden.

2. Entfernen Sie das Silikon mit Ihrer Hand.

3. Befestigen Sie die Schrauben des Grifs vollständig am Grif Befestigungsloch am i700 wireless-Gehäuse.

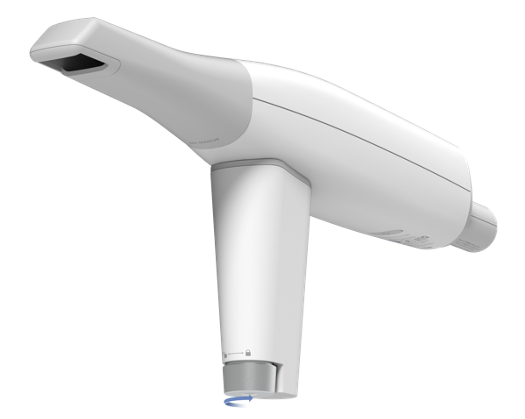

4. Ziehen Sie ihn mit dem Knopf am Grif im Uhrzeigersinn fest.

5. Sie können das Gerät nun benutzen, indem Sie den Grif festhalten. Wenn Sie den Grif entfernen wollen, gehen Sie in umgekehrter Reihenfolge dieser Anweisung vor.

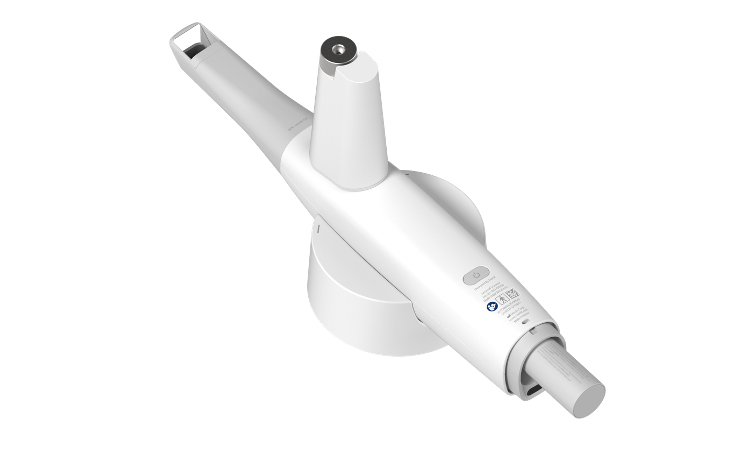

Wie Sie die Tischhalterung aufstellen

Ohne den Grif

Mit dem Grif

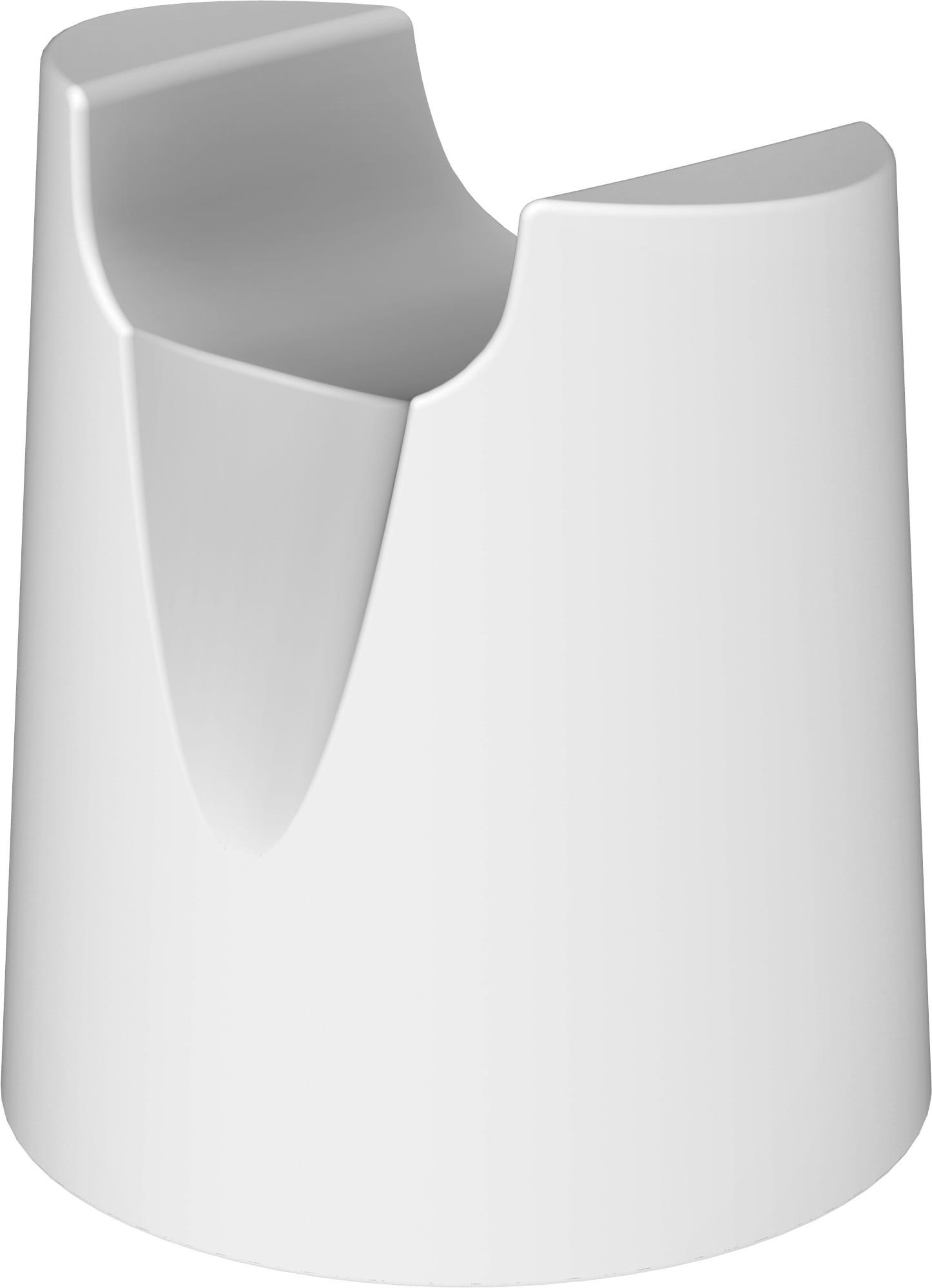

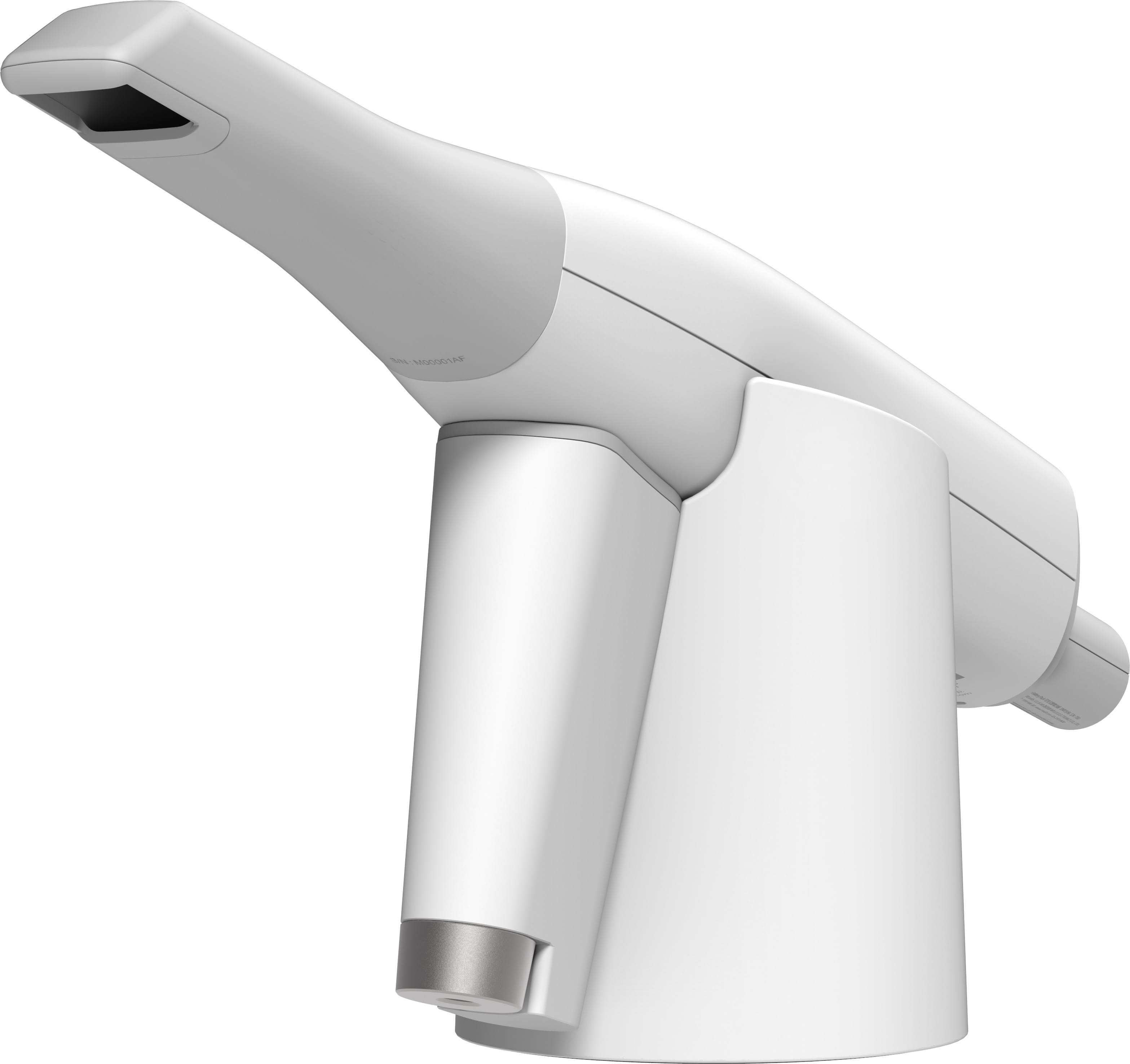

Griff-Fit-Wiege

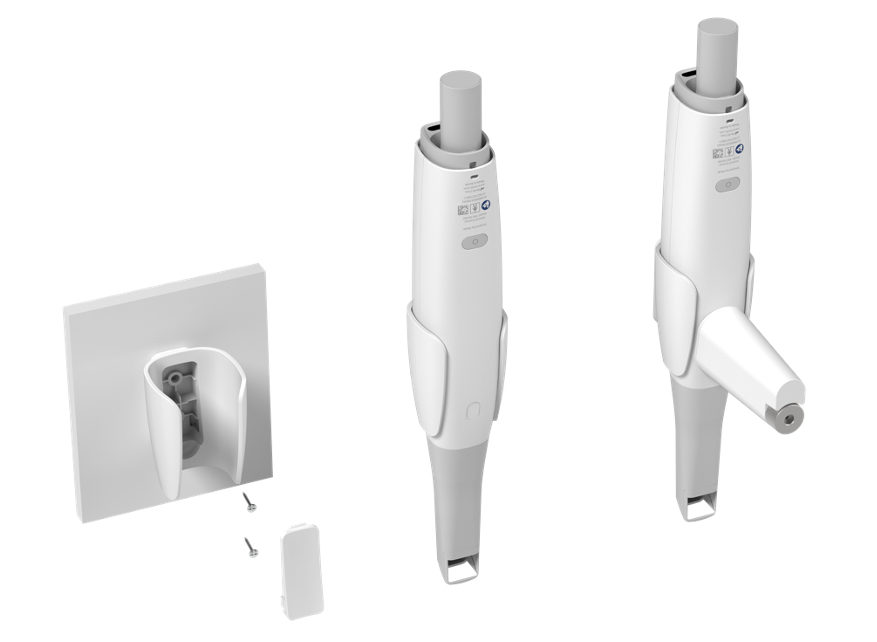

Wie Sie die Wandhalterungshalter installieren
