📖 [ClinicCAD] 作业流程

在启动App后，用户会进入数据分配窗口且须从四个可用模块中选择其中一个，并为当前项目分配必要的扫描数据。 这些模块（或作业流程）体现了Medit ClinicCAD的核心应用场景：两个专用于修复体设计，一个用于创建诊断蜡型，另一个则用于构建自定义牙齿数据库。

每个作业流程都引导用户遵循结构化的步骤序列，从数据分配开始，逐步推进至预期的设计成果。 如要继续操作，用户须选择一个模块并将至少一个数据集分配给目标牙弓。

在分配扫描数据后，用户将进入作业流程的第一步。 无论选择哪个模块，这一步均包括左下角的两个数据管理工具： “数据对齐”与“数据编辑”。 虽然并非必选项，但用户可以通过这些工具来检查查看并完善导入的扫描数据，以确保在后续步骤中设计修复体时获得更高的准确性以及更好的结果。

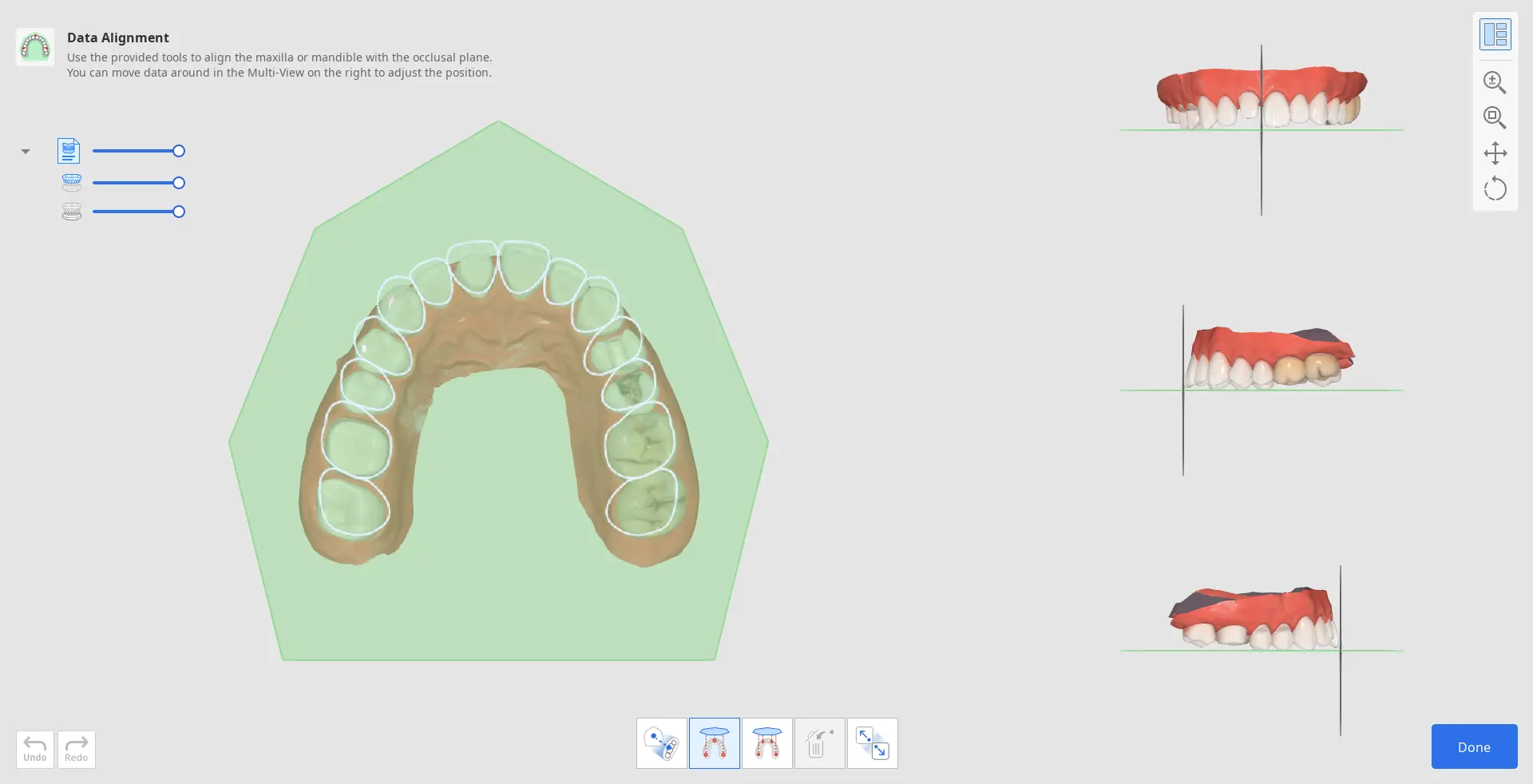

将数据与颌平面正确对齐对于确保后续自动程序的准确性至关重要。 在大多数情况下，扫描数据会在导入时自动对齐。 但是，如果由于任何原因导致对齐失败，系统会提示用户手动完成对齐。

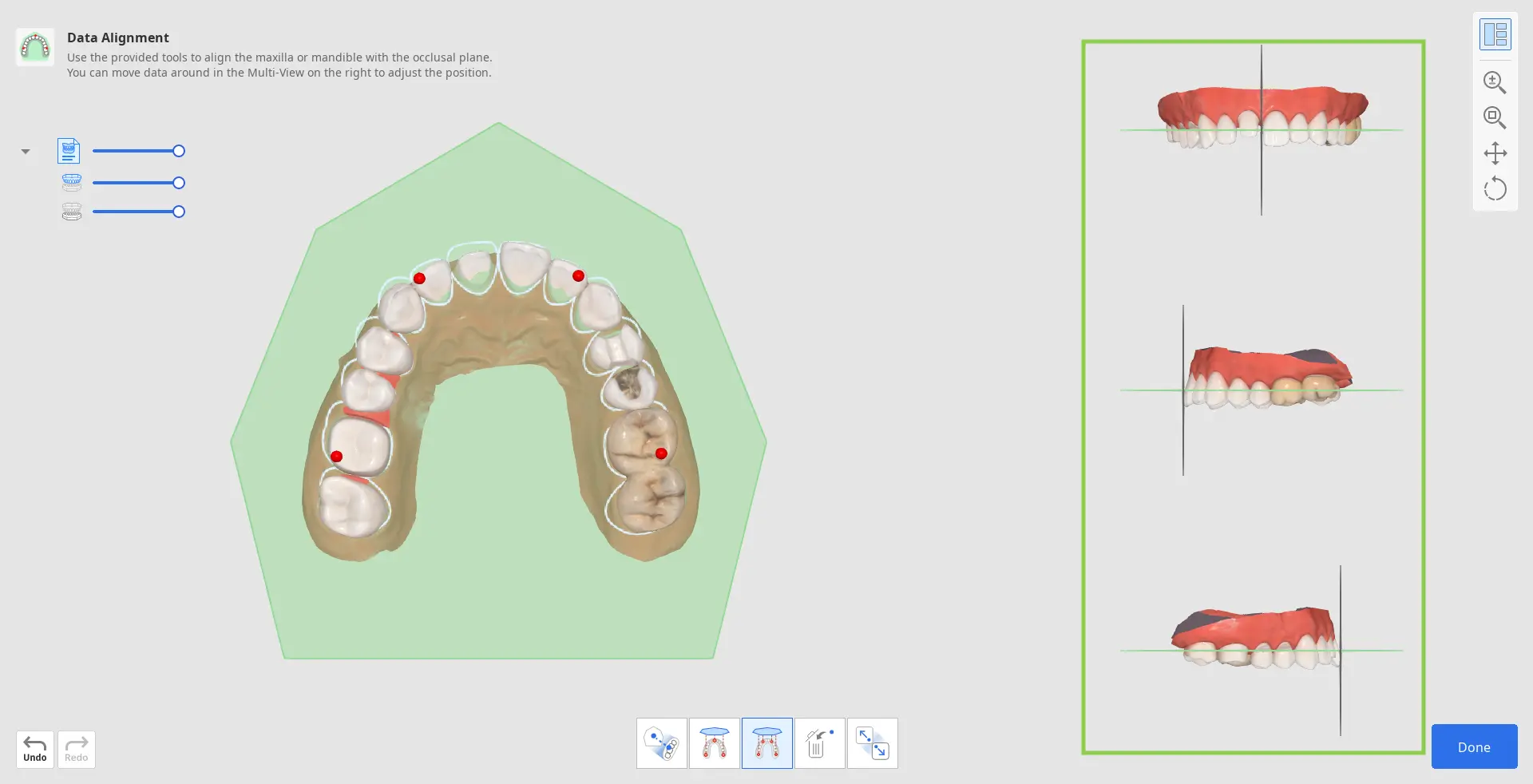

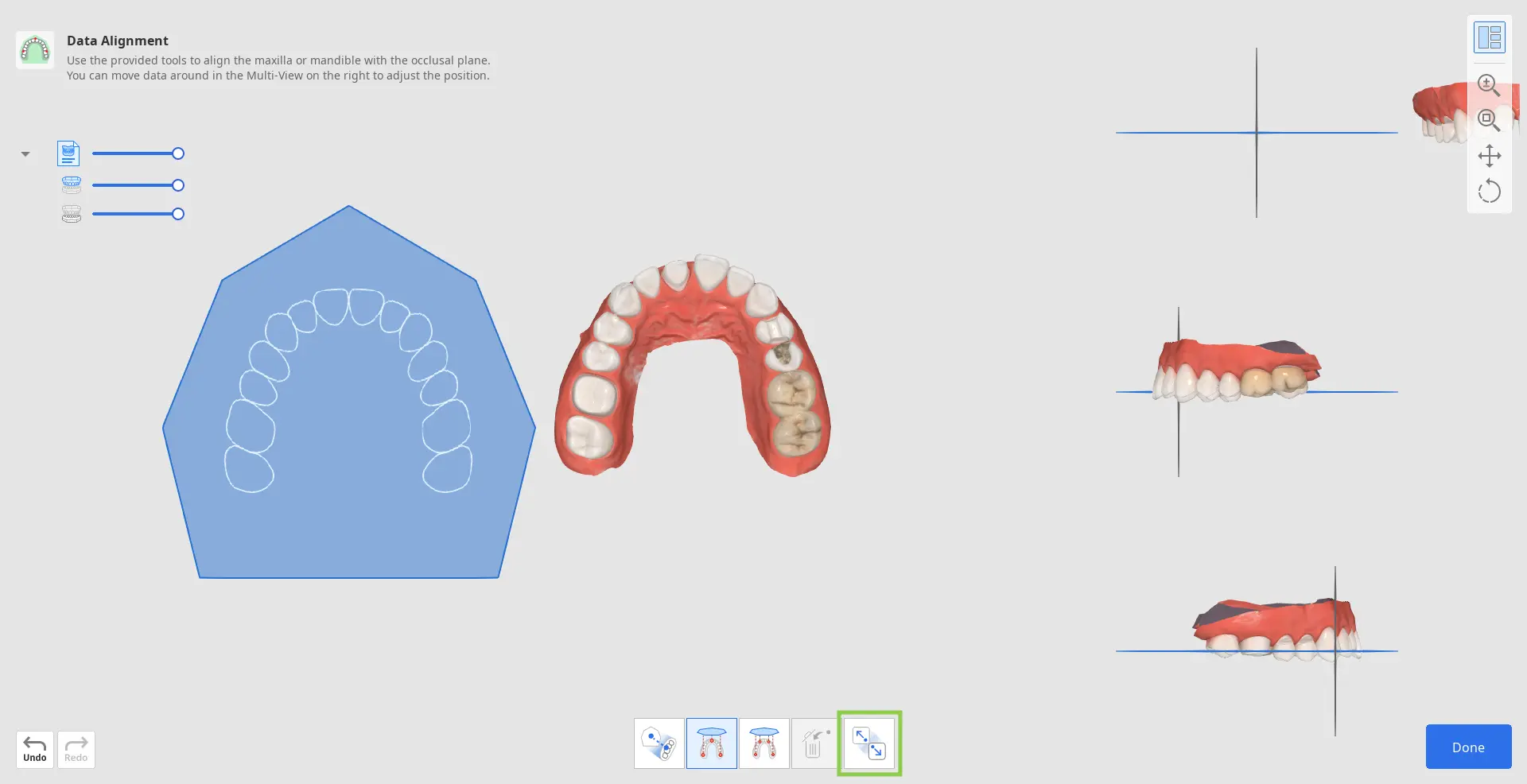

1. 如要手动重新对齐数据，首先请点击底部工具箱中的“拆解数据”。


2. 然后，使用“3点对齐”或“4点对齐”，在数据上设置相应数量的点。

• 如设置的点不正确，请使用“删除点”来删除最后添加的点。

• 如操作半牙弓数据，请使用“半牙弓对齐”功能来确保拥有更准确的对齐过程。



3. 在右侧的“多视图”中查看数据对齐情况。 如有需要，可通过点击鼠标右键进行旋转并使用鼠标双键进行移动，以完成调整。

4. 在完成后，点击右下角的“完成”，即可返回第一个作业流程步骤。

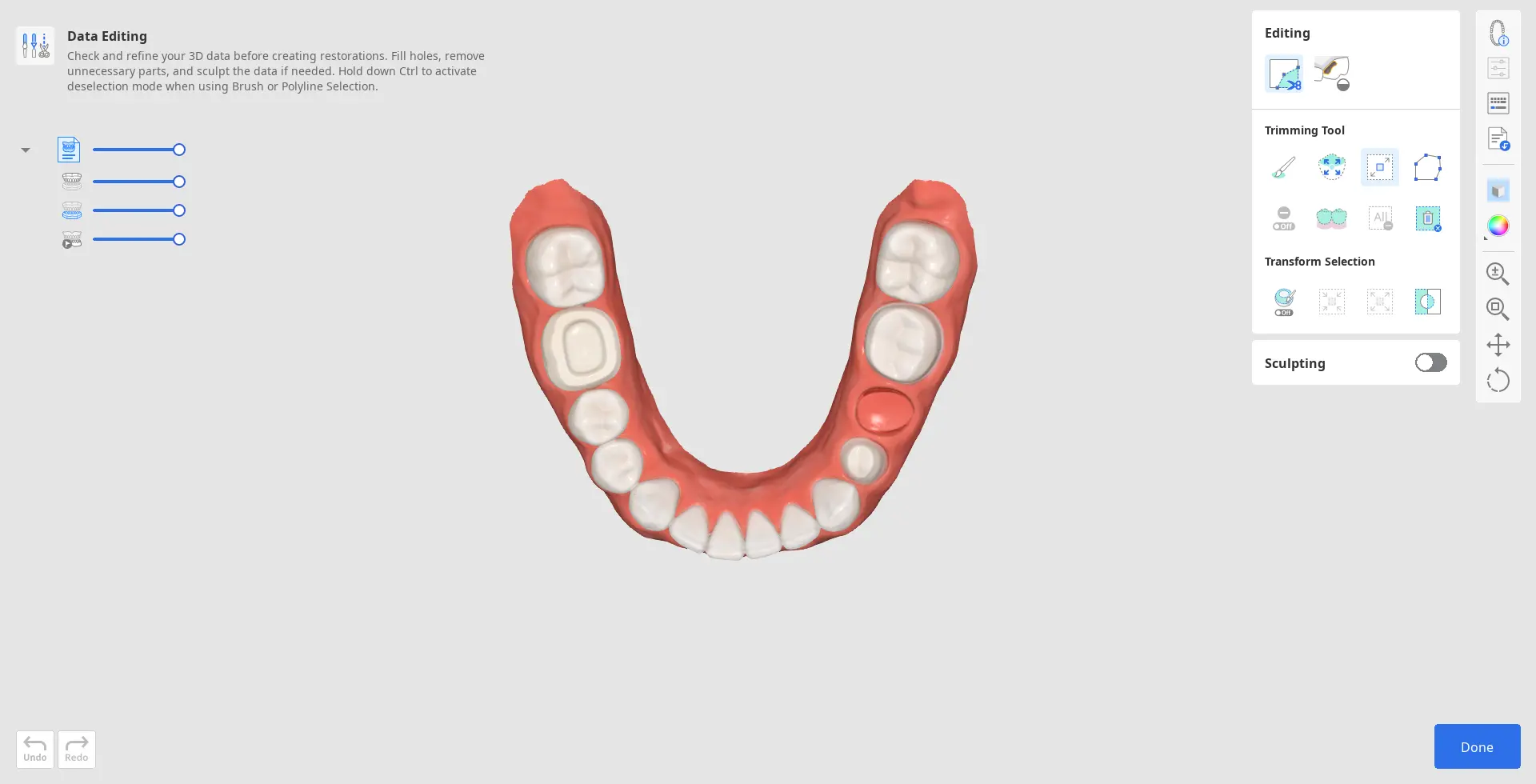

“数据编辑”功能可提供完善导入扫描数据的工具，无需在其他程序中进行准备。 干净的扫描数据将确保更快的作业流程以及更准确的设计结果。
通过使用提供的工具，用户可以修剪过多或不需要的数据部分，修改数据表面，并填充可能存在的缺口。

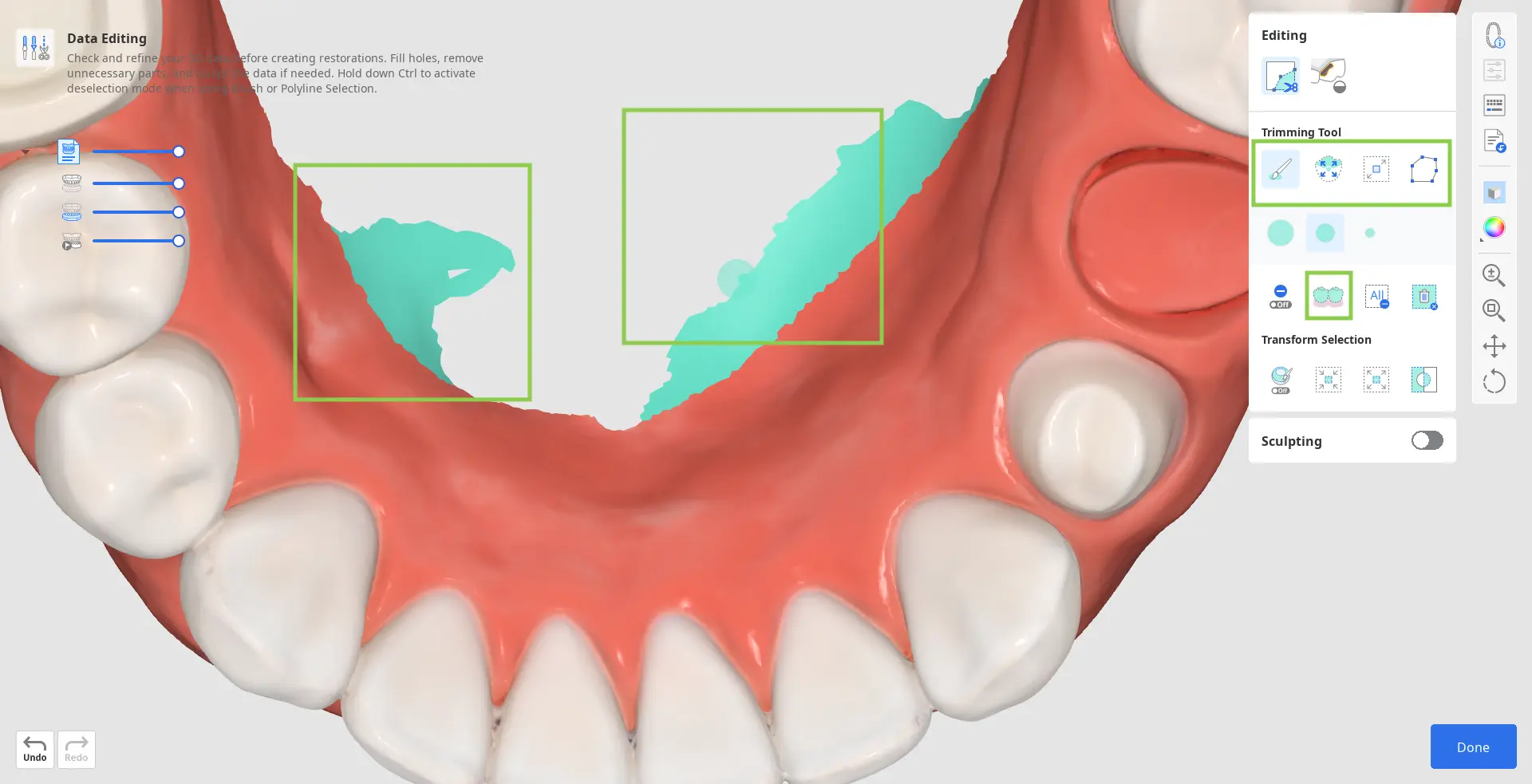

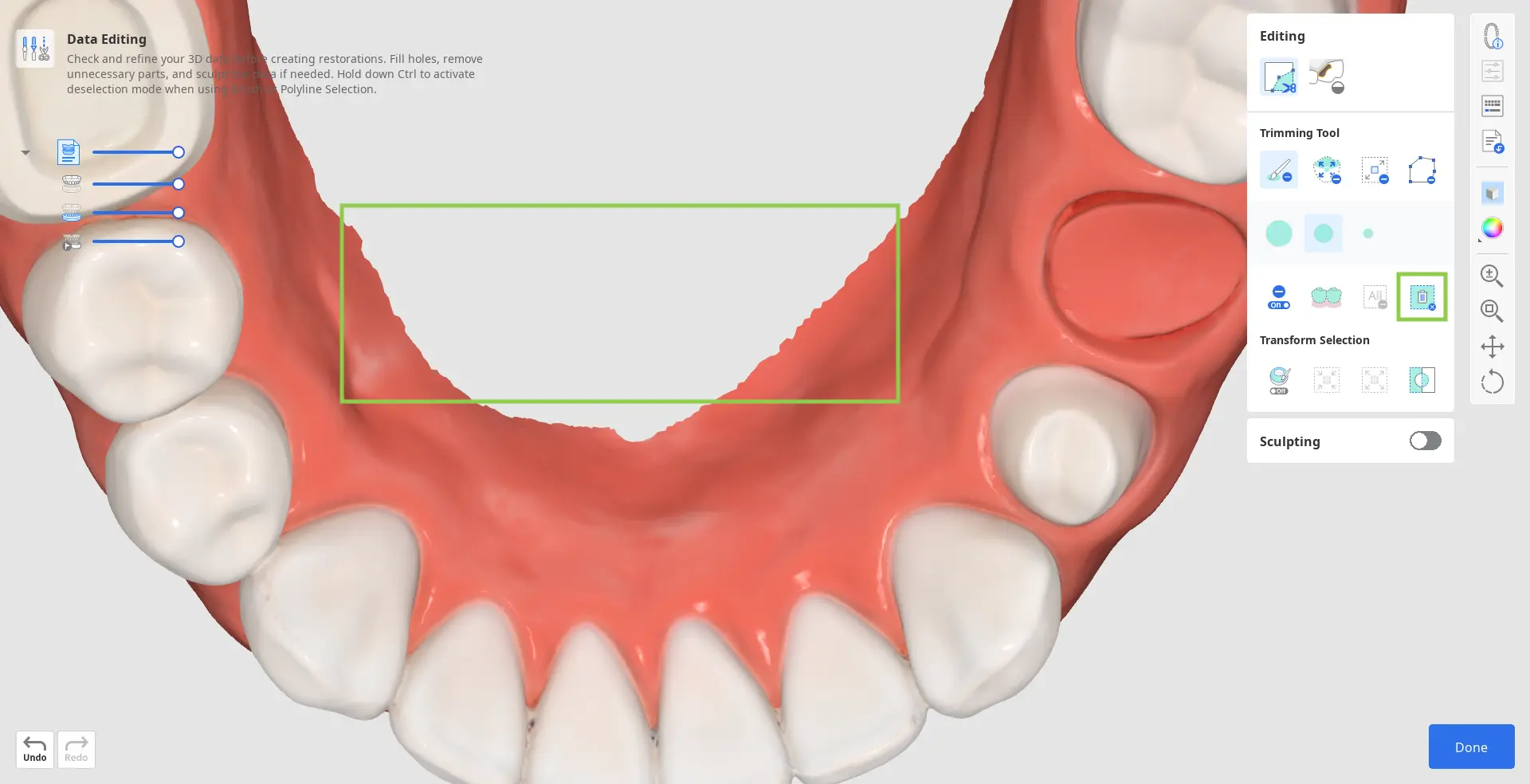

如何修剪数据

在用户进入时，修剪工具将自动激活。

1. 首先，选择一个选择工具，以帮助您指定需要删除的数据部分。

	智能牙齿选择	自动选择排除掉牙龈部分的牙弓的所有牙齿。
	笔刷选择	可选择屏幕中手绘路径上的所有数据。 仅可选择正面。 笔刷有3种不同的大小可供选择。
	智能单牙选择	可自动选择单个牙齿上除牙龈外的所有区域。 请在牙齿上点击并拖拽鼠标。
	多边形选择	可选择画面中所绘制的多边形内的所有数据。
	泛洪填充选择	基于鼠标移动选择连接的区域。

2. 如有需要，可使用以下工具选项修改所选区域。

	自动填充所选区域	可自动填充所选区域。
	缩小所选区域	可缩小所选区域。
	扩展所选区域	每次您按下该按钮便会扩展所选区域。
	翻转所选区域	可翻转所选区域。

• 您也可以打开“取消选择”模式来手动修改选择，或使用“清除全部选择”来自动取消所有选择。



3. 如要完成修剪，点击“删除所选区域”即可。

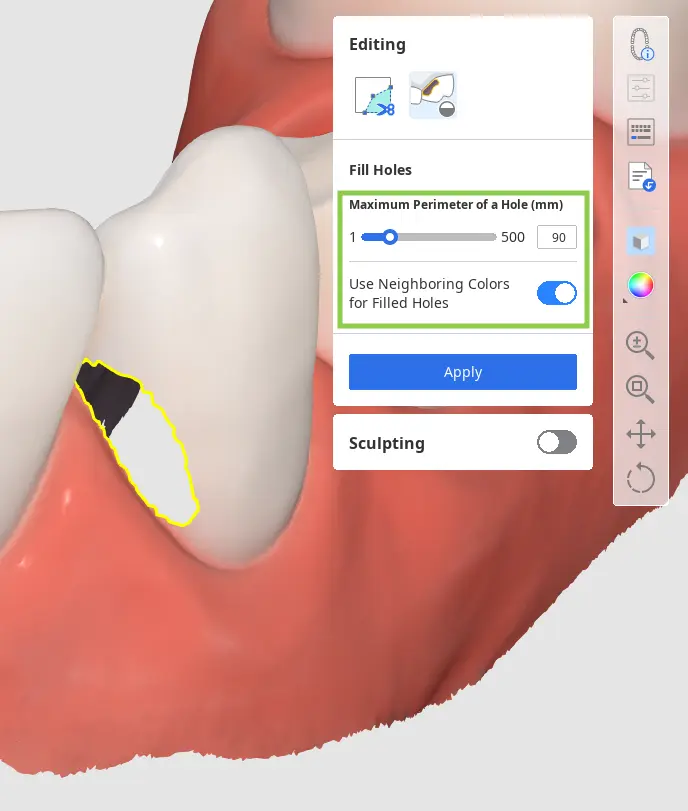

如何填补缺口

1. 更改为“填补缺口”工具。

2. 找到数据缺失的区域，调整“缺口最大周长”滑杆。
如开启“对所填补的缺口使用相邻色”选项，则程序将使用匹配的调色板来填充该区域；否则，该区域将填充为灰色。

3. 点击“应用”即可用新网格填补缺口。

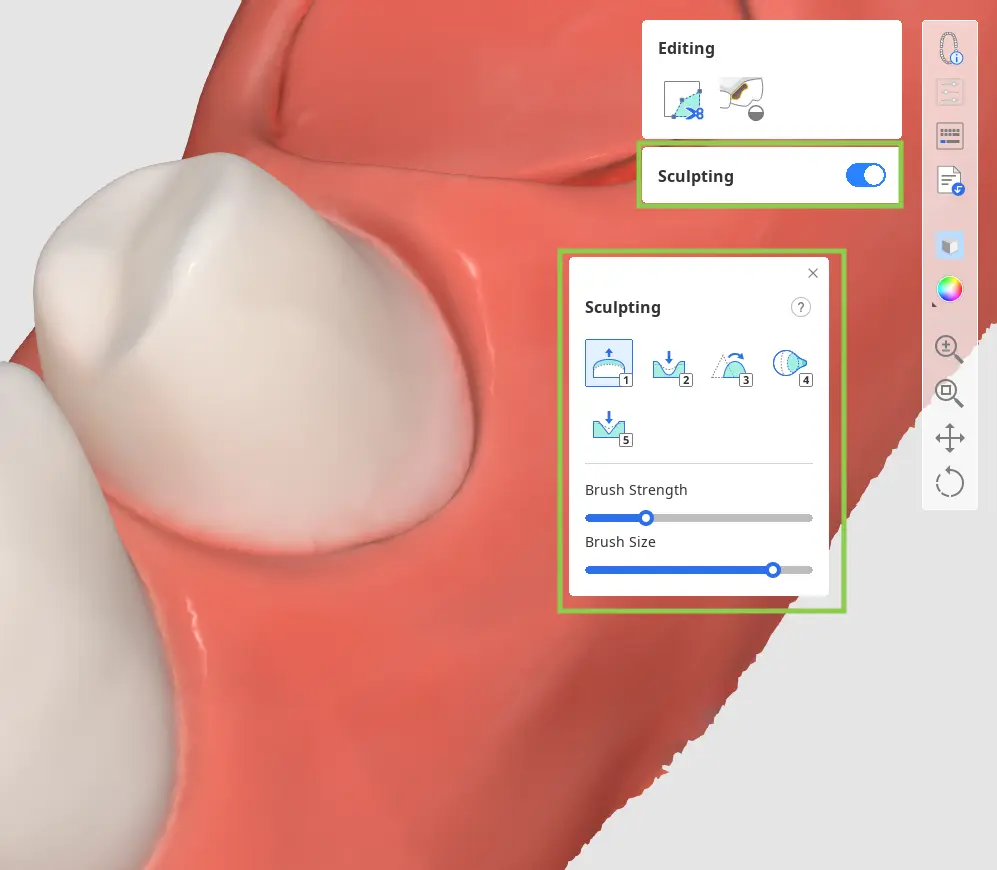

如何雕刻数据

找到您要修改的数据区域，然后使用提供的工具添加或删除数据，或对部分数据进行修平及变换。 您还可以使用“沟槽”选项雕刻出更符合解剖学的咬合面。
请注意：雕刻笔刷的强度及大小均可以进行调节。

在完成后，点击右下角的“完成”，即可返回第一个作业流程步骤。

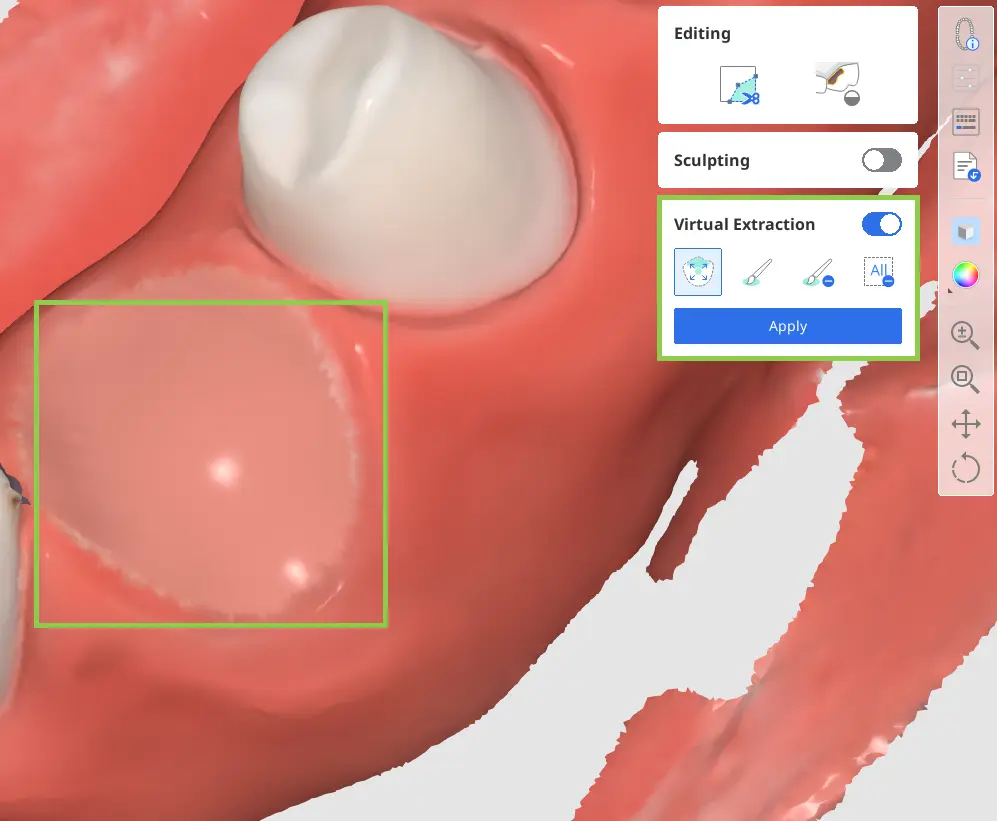

如何拔取牙齿

开启“模拟拔除”功能。 使用提供的工具选择要移除的牙齿，然后点击“应用”完成拔取。 随后，检查牙龈数据或邻近牙齿是否有任何缺损，并使用“填补缺口”功能进行修复。

创建“蛋壳”牙冠及牙桥的一般作业流程包括三个步骤： 牙齿选择 > 边缘线 & 就位道 > 最终设计。 如用户选择使用数据库数据而非特定牙齿的术前数据来制作牙冠，则作业流程中还包括一个额外的步骤——牙齿数据排列*。

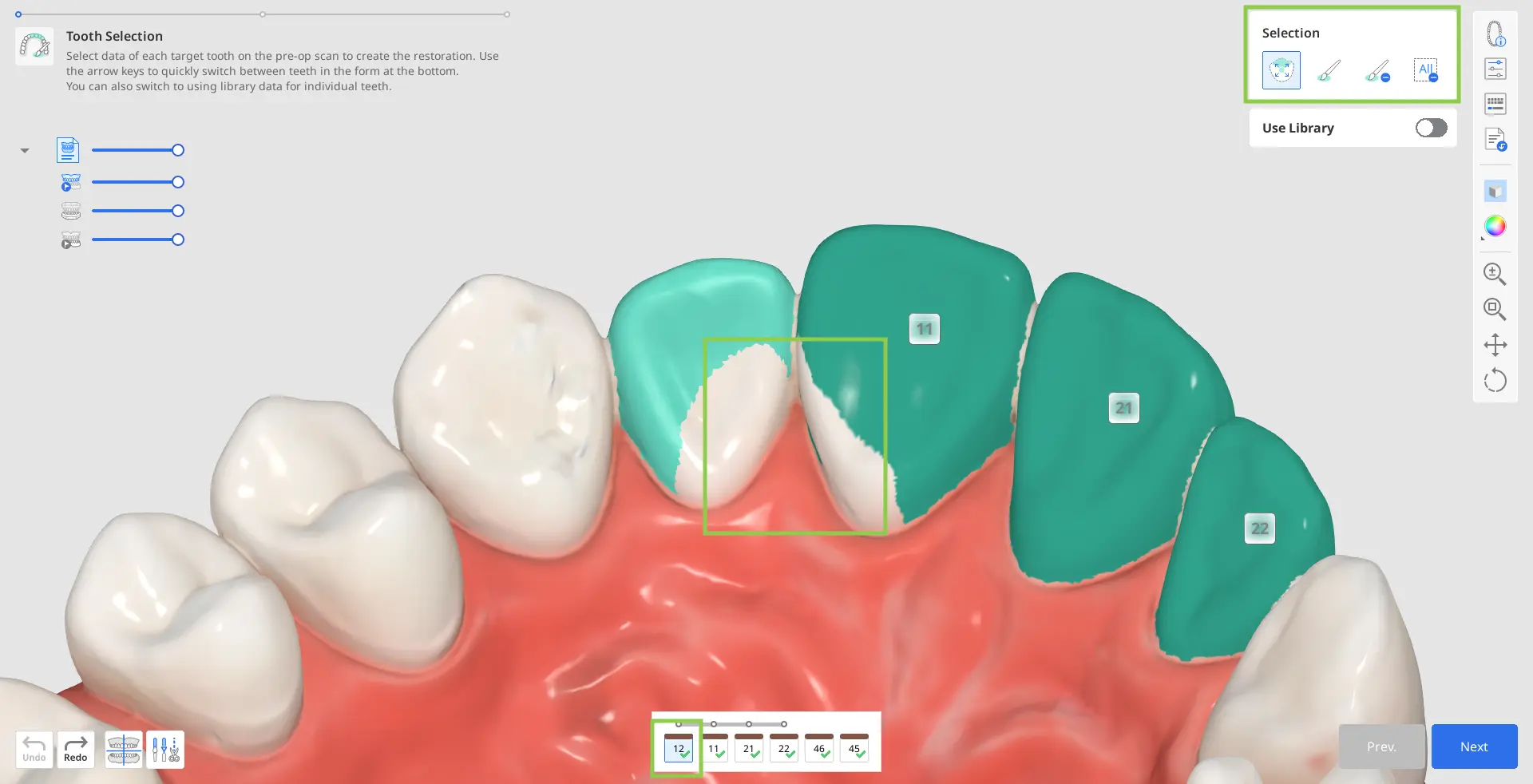

牙齿选择

这是设计蛋壳型牙冠与修复体的第一步。 该步骤的目的旨在选择与Medit Link表格中注册的每颗牙齿相对应的术前数据，并在随后生成修复体时重复使用。

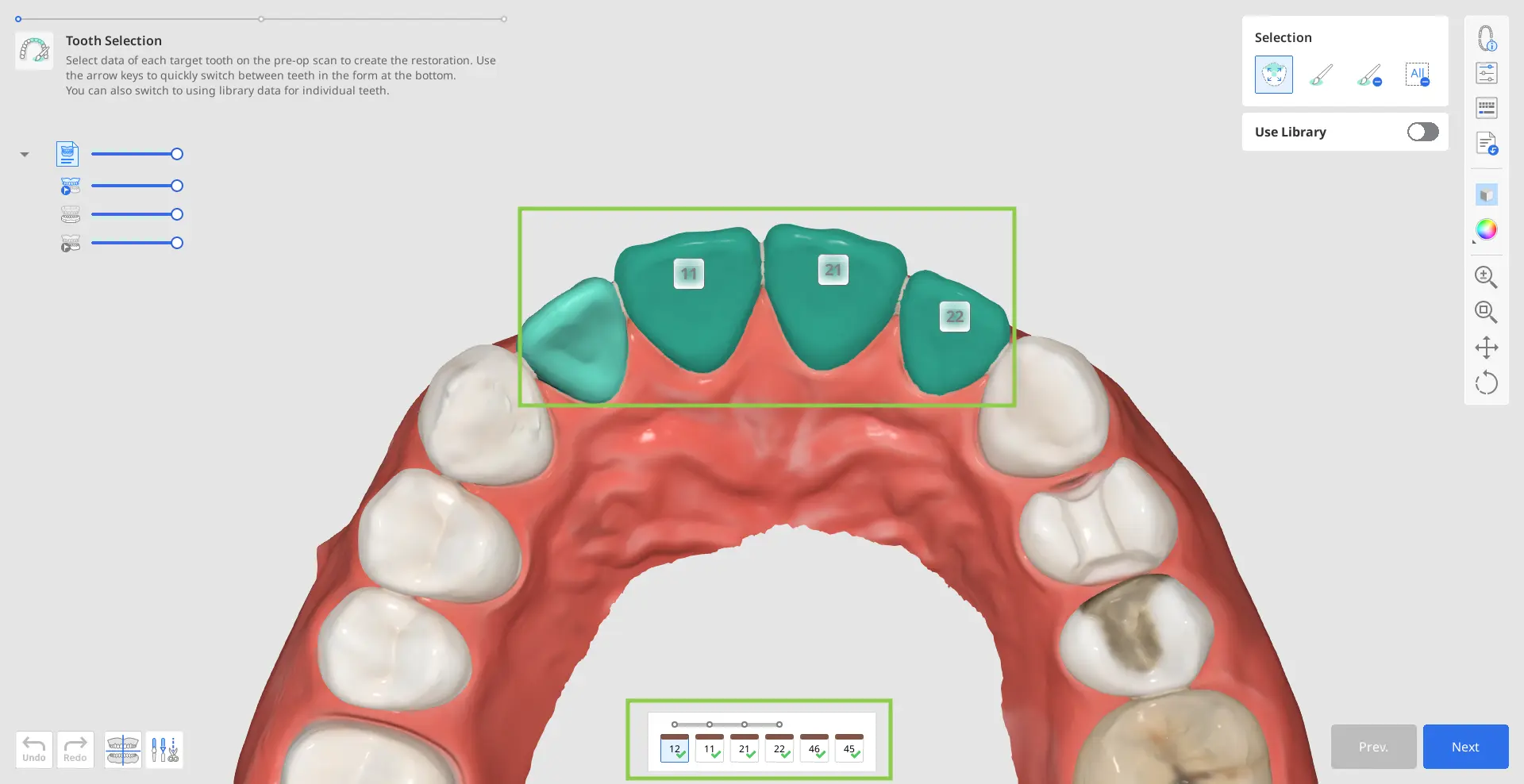

1. 进入该步骤后，系统将自动选择底部表格中列出的相应牙齿编号的数据。

2. 检查自动数据选择的准确性，以确保在下列步骤中正确生成修复体的外表面。 如需编辑，请在表格中选择目标牙齿编号，然后使用选择工具进行调整。

• 您可以使用“清除全部选择”重置对特定牙齿的数据选择，然后使用“智能单牙选择”准确地重新选择该牙齿。 为此，请在牙齿数据上点击并拖动鼠标。

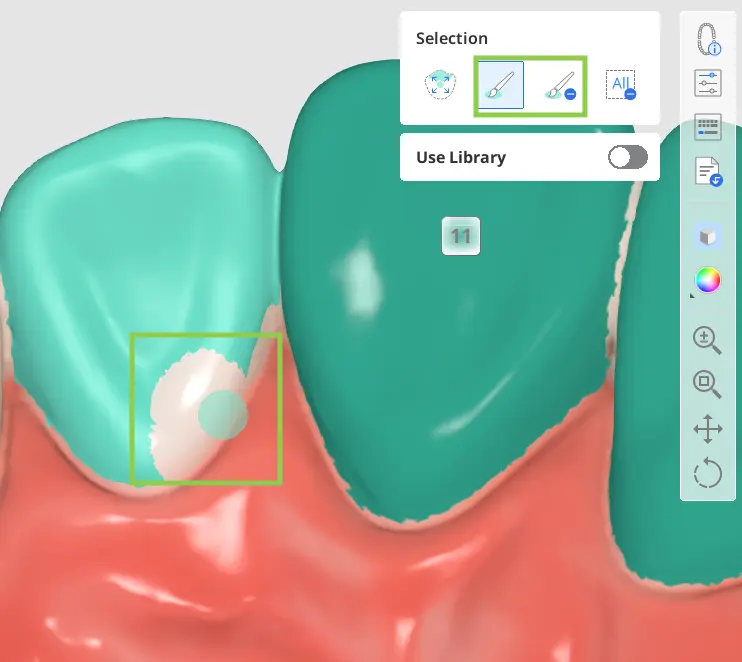

• 您也可以使用“笔刷选择”或 “笔刷取消选择”对选择进行细微修正。


3. 如您打算使用牙齿数据库而非任何目标修复体的术前数据，请从底部列表中选择相应的牙齿编号并启用 “使用数据库”切换键。 这将为您随后的作业流程增加一个额外的步骤：牙齿数据排列。

4. 完成后，点击“下一步”或按空格键进入下一步。

边缘线&就位道

第二步的目的在于确定边缘线，并为将来的修复体设置就位道。

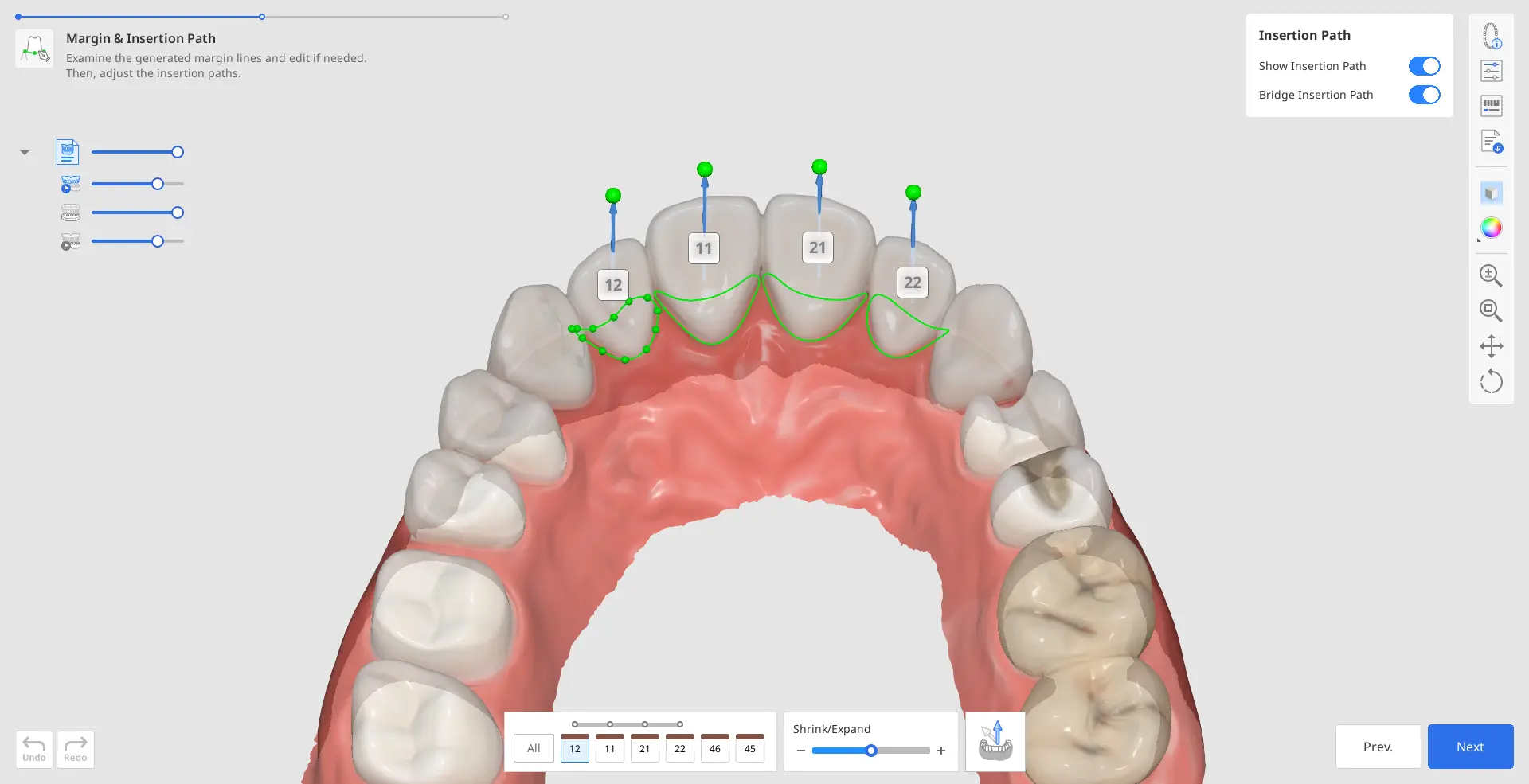

1. 进入此步骤后，程序将自动创建边缘线。 您须检查生成的边缘线并在需要时对其进行编辑。

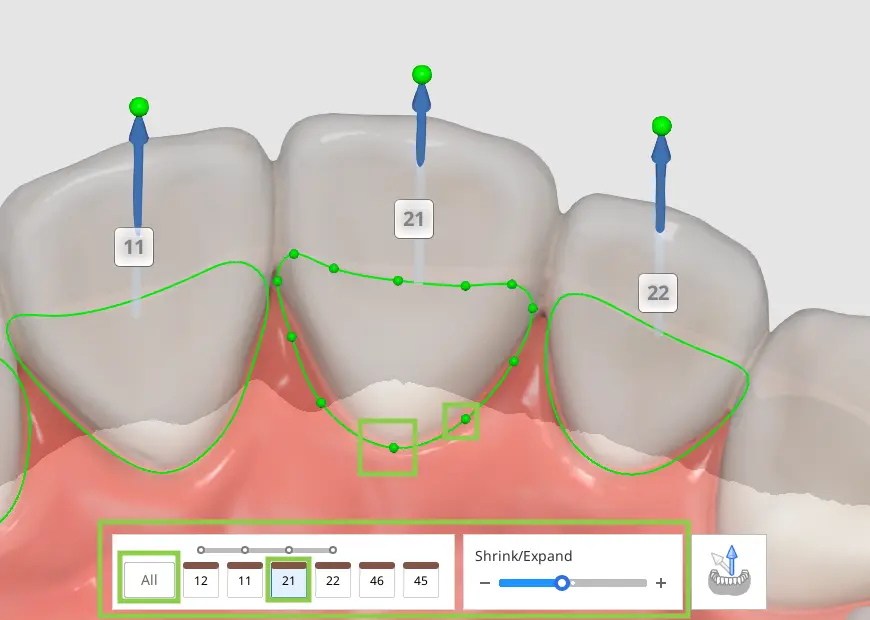

• 如要编辑边缘线，请使用底部的“收起/展开”滑杆。 您可以同时收起或展开所有牙齿的边缘线，也可以在底部的表格中指定特定牙齿编号的边缘线。
• 您还可以通过添加、移动或删除控制点来编辑边缘线。 点击鼠标左键添加控制点、点击鼠标右键删除控制点、拖拽鼠标移动控制点。

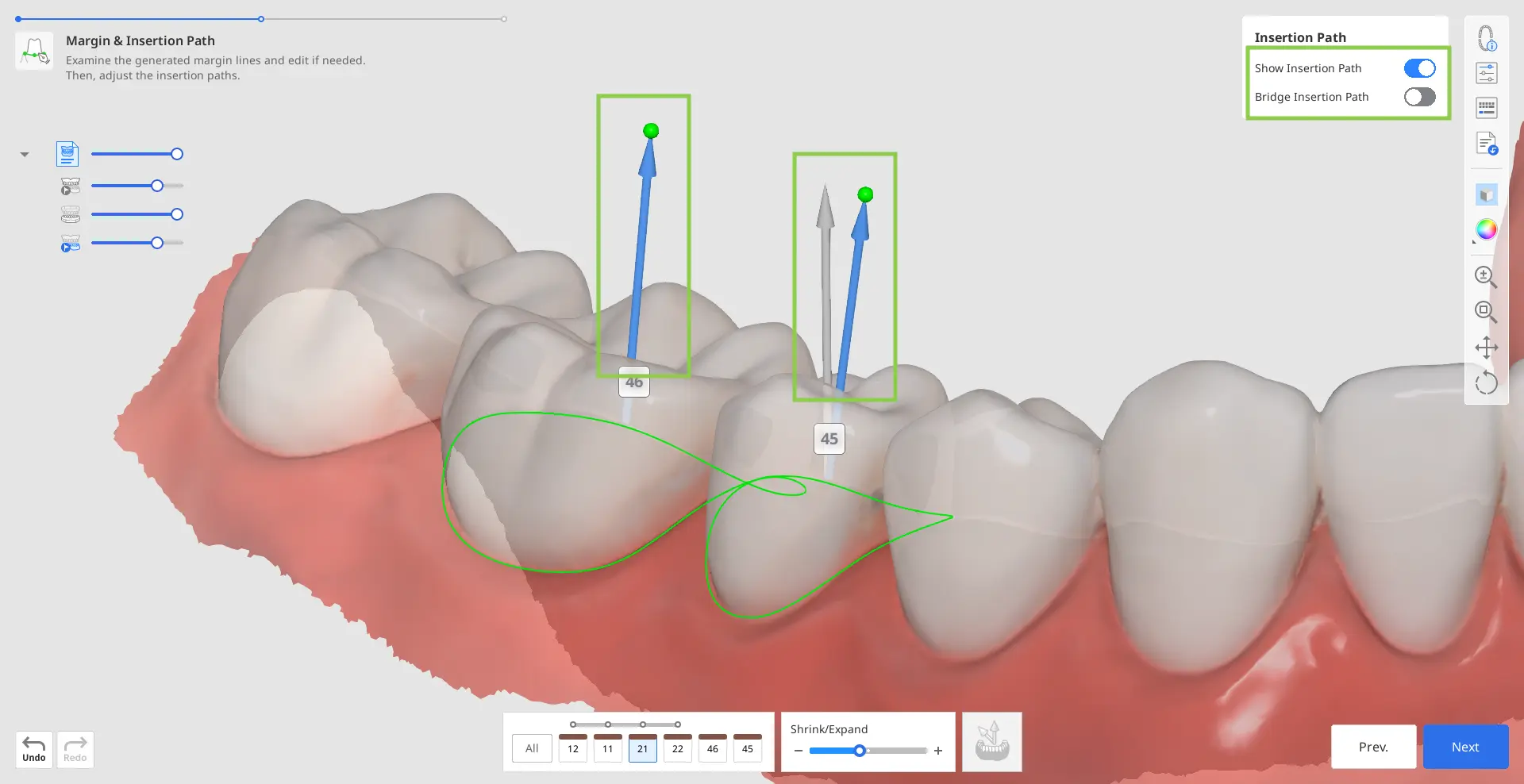

2. 系统将自动检测就位道。 检查检测到的就位道，如需调整，拖动就位道箭头修改其方向。 灰色箭头将显示最初检测到的方向。

• 或者，您也可以旋转3D数据并点击底部的“将箭头设置为您的视角”。

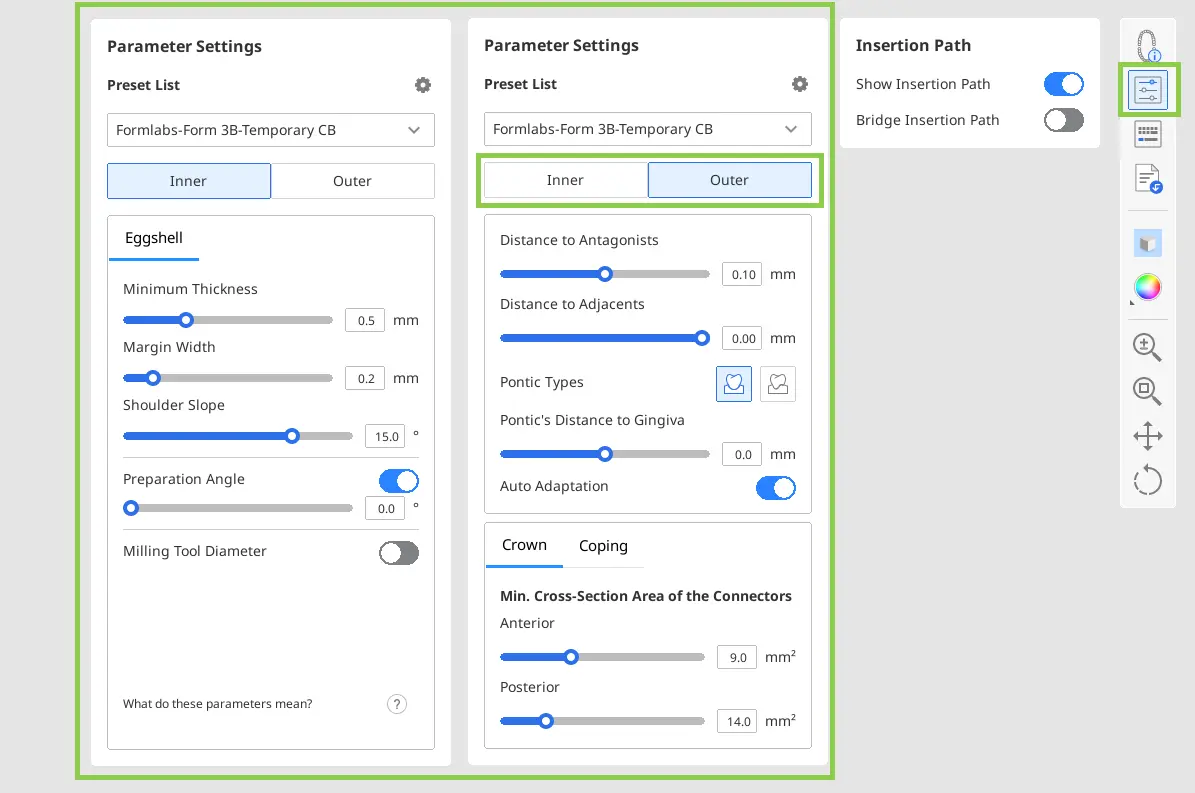

3. 在这一步中，您还可以查看修复体内外表面的参数，然后在下一步中应用这些参数。 在默认情况下，系统将应用最近使用的参数。 点击“侧工具栏”中的“参数设置”即可查看详情。

• 您可以手动配置参数值或使用针对特定打印机所推荐的预设值.

  🔎注意

  有关接收推荐预设值及管理预设值列表的更多信息，请参阅本指南的数据管理 > 预设值管理章节。

4. 操作完成后，点击“下一步”即可。

最终设计

这是设计修复体的最后一步。 在此步骤中，用户应检查已创建的修复体的设计，进行必要的编辑，并在打印前检查已应用的参数。 在此步骤中还可以执行另外两项任务：编辑牙桥连接体以及为牙冠添加可选的设计部件。

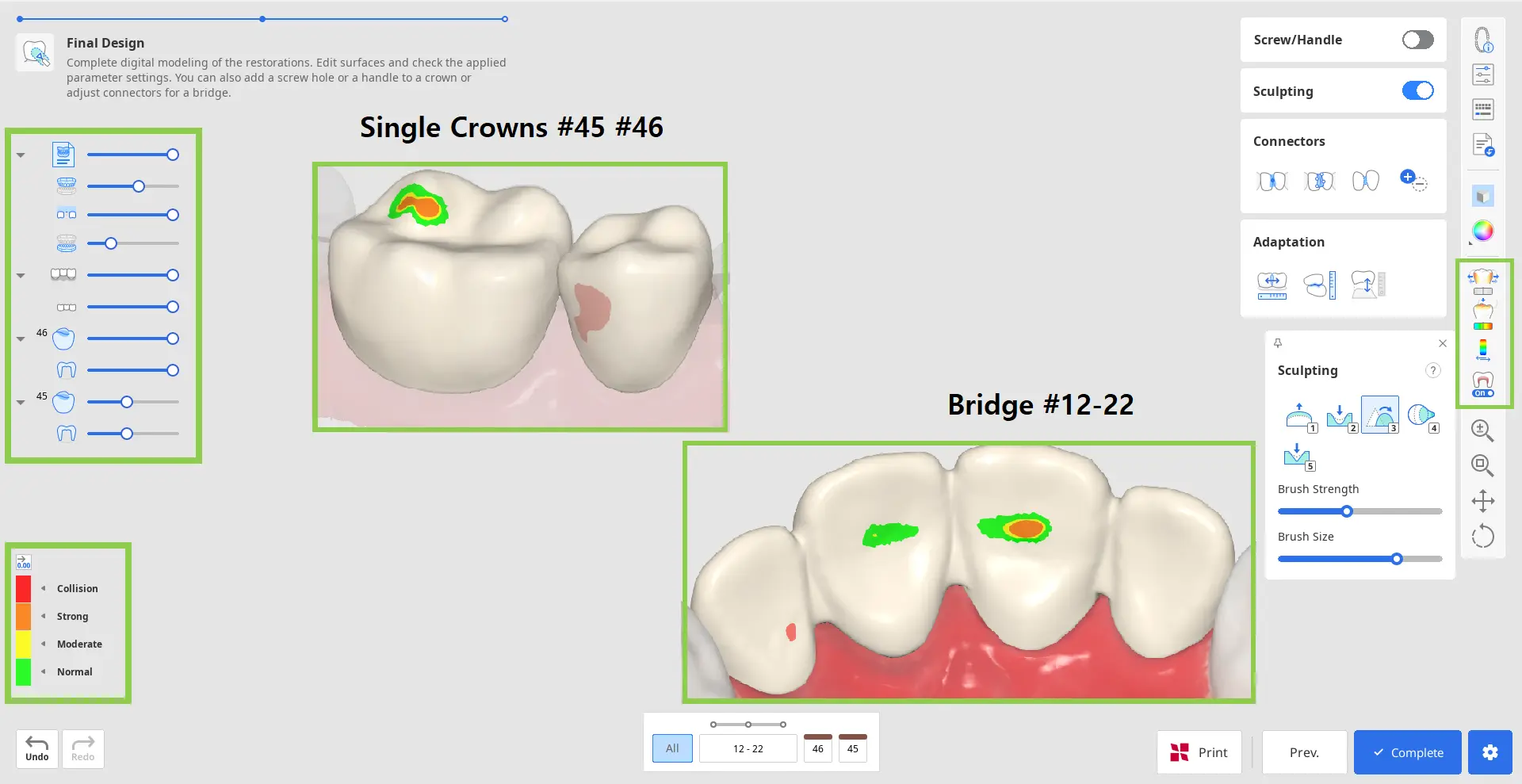

1. 首先检查创建的修复体。 打开“侧工具栏”上的分析工具，以了解哪些地方可能需要雕刻外表面。 “邻牙的接触区”与“对合牙的接触区”将通过颜色来显示与相邻牙齿的接触点。 “最小厚度”则将用红色来标出过薄的牙冠区域。 使用“雕刻工具”即可在这些区域添加更多材料。

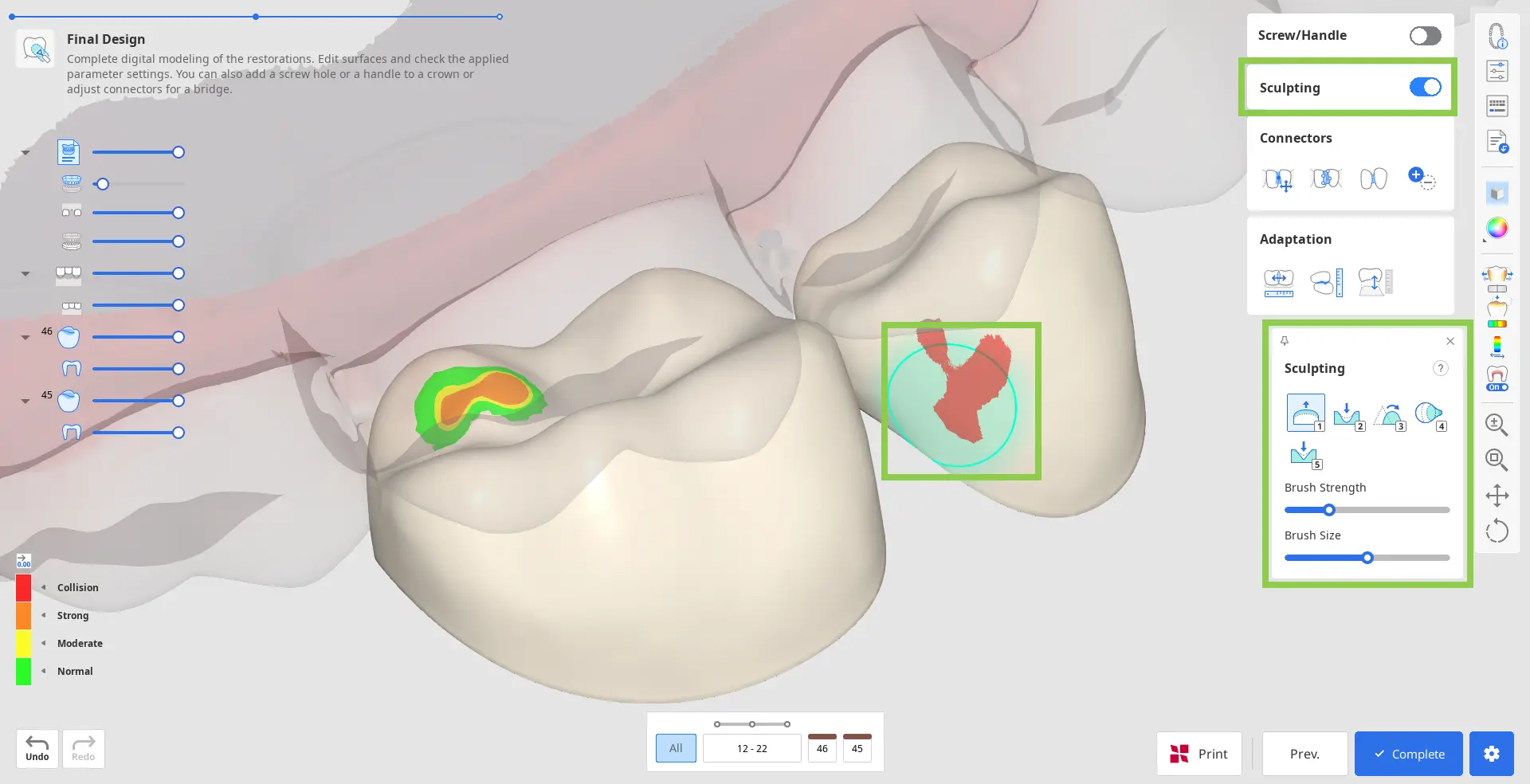

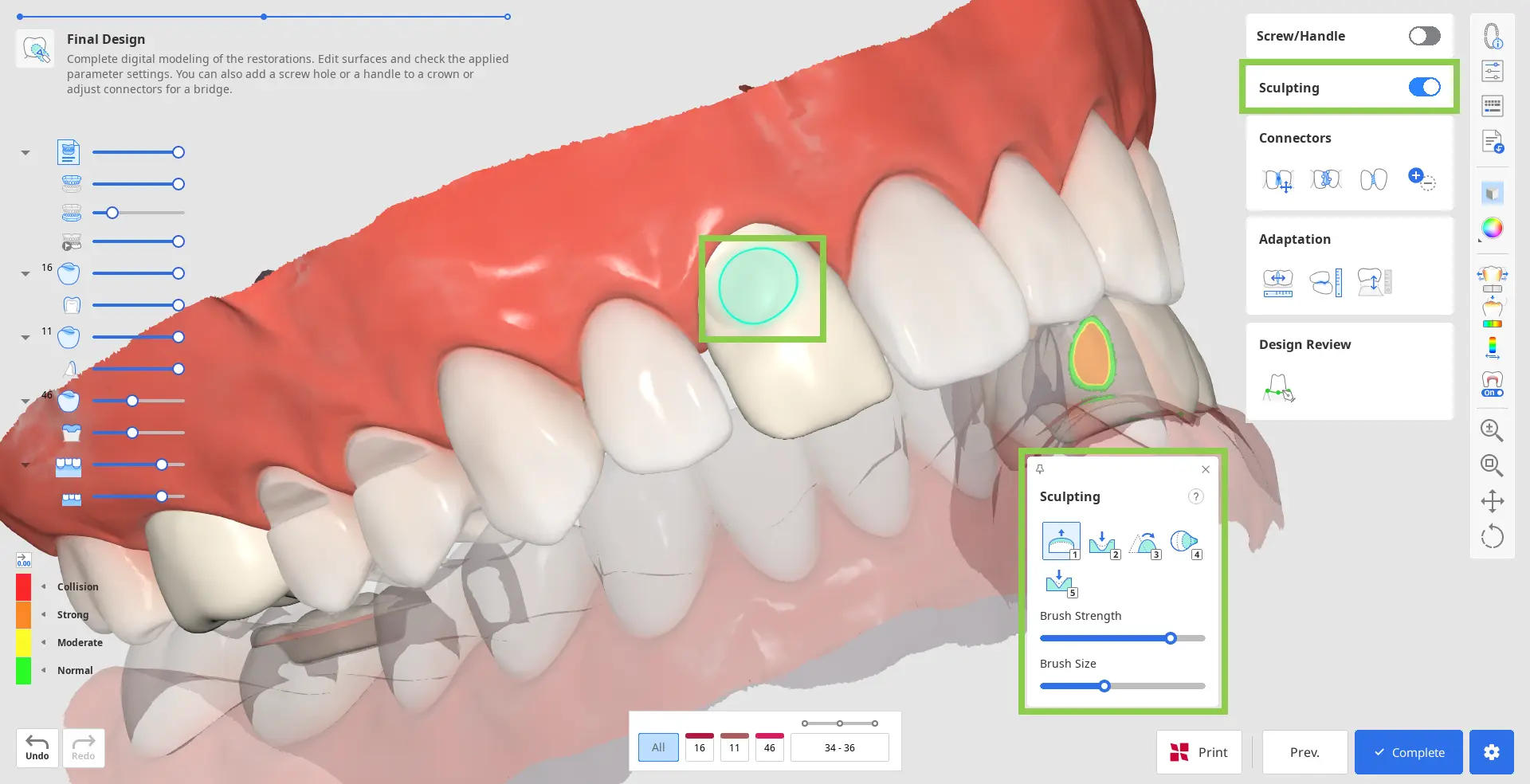

2. 使用“雕刻”工具修改设计瑕疵。 您可以在修复体的外表面添加、移除、修平、变换并雕刻材料。 选择一项雕刻工具，调整笔刷强度及大小，然后修改所需区域。 使用 “沟槽”选项轻松创建凹槽。

3. 任何大面积的雕刻都可能需要对修复体的适配度以及之前设定的参数进行额外的检查。 使用“适配”功能进行快速调整；您可以按照设定的距离将修复体适配至邻牙及对合牙。

• 如您的牙桥有桥体，您可以在此步骤中使用“适配工具”调整其到牙龈的距离。 选择“适配牙龈”功能，设置所需距离，然后点击“适配”即可。



• 如导入的是动态咬合数据，则您可选择是否根据“静态”或“动态”咬合来匹配对合牙.


4. 如您正在操作牙桥，那么通过添加连接体可将每个单独部件的数据合并为一个数据。 使用“移动”、“编辑”、“允许小连接器”或“添加/移除”工具来编辑连接体。

• 在使用“移动”时，拖动连接体的中心点可自动重新调整连接体的位置与剖面面积。

• 在使用“编辑”时，两颗牙齿上连接体的边缘线将会出现。 您可以通过编辑这些边缘线来调整连接体的形状。 与编辑牙齿的边缘线类似，点击相应区域来添加相应的点，点击鼠标右键进行删除，拖动相应的点则可完成移动。

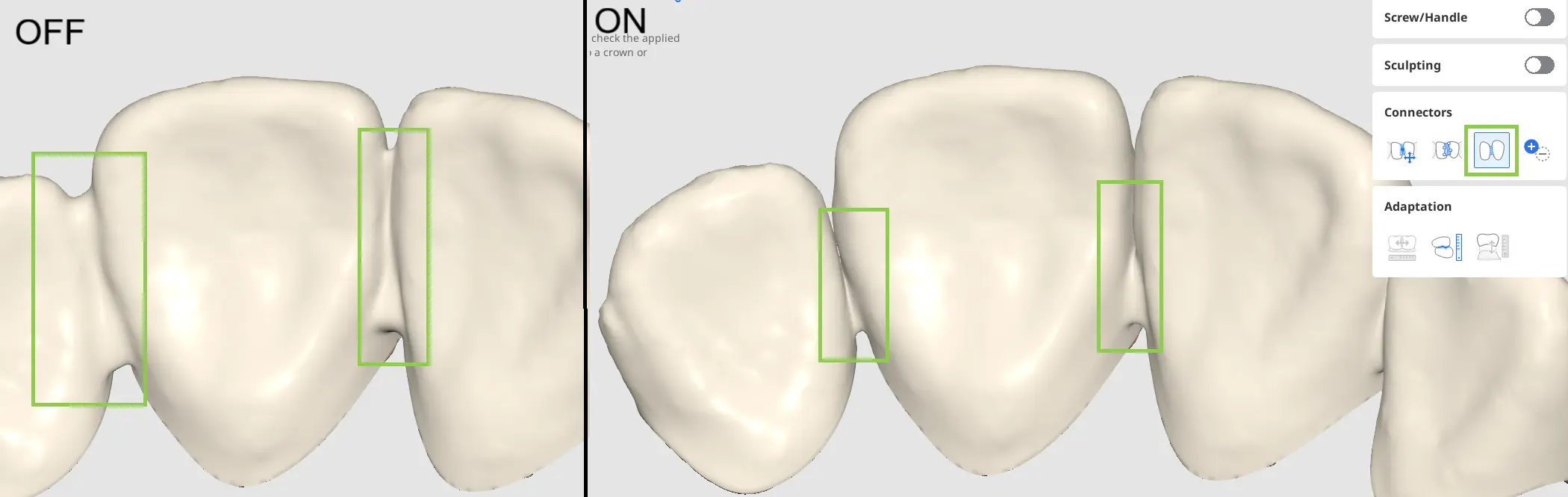

• 当启用“允许小连接体”选项时，程序将忽略“参数设置”中定义的最小剖面面积。 相反，其仅根据邻牙的实际接触点来创建连接体。

• 启用“添加/移除”功能即可管理所有已注册单元之间的连接体，不受表单信息限制。 这使您能够将牙桥拆分为独立单元或将独立单元组合成牙桥。

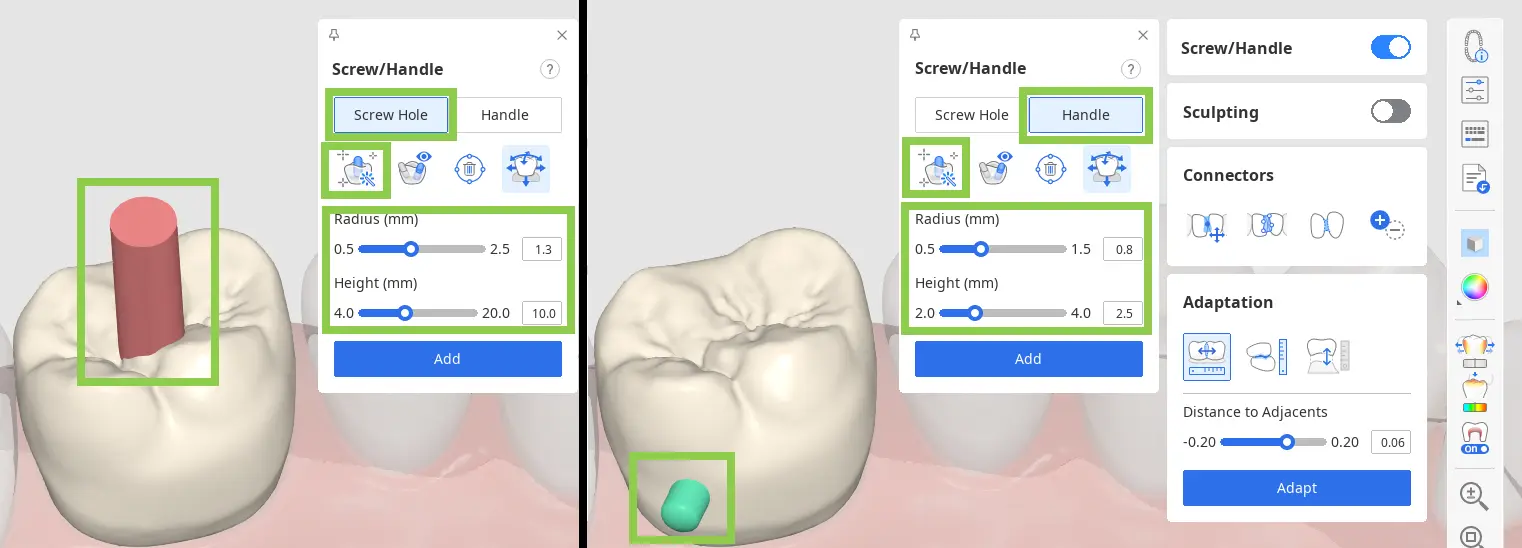

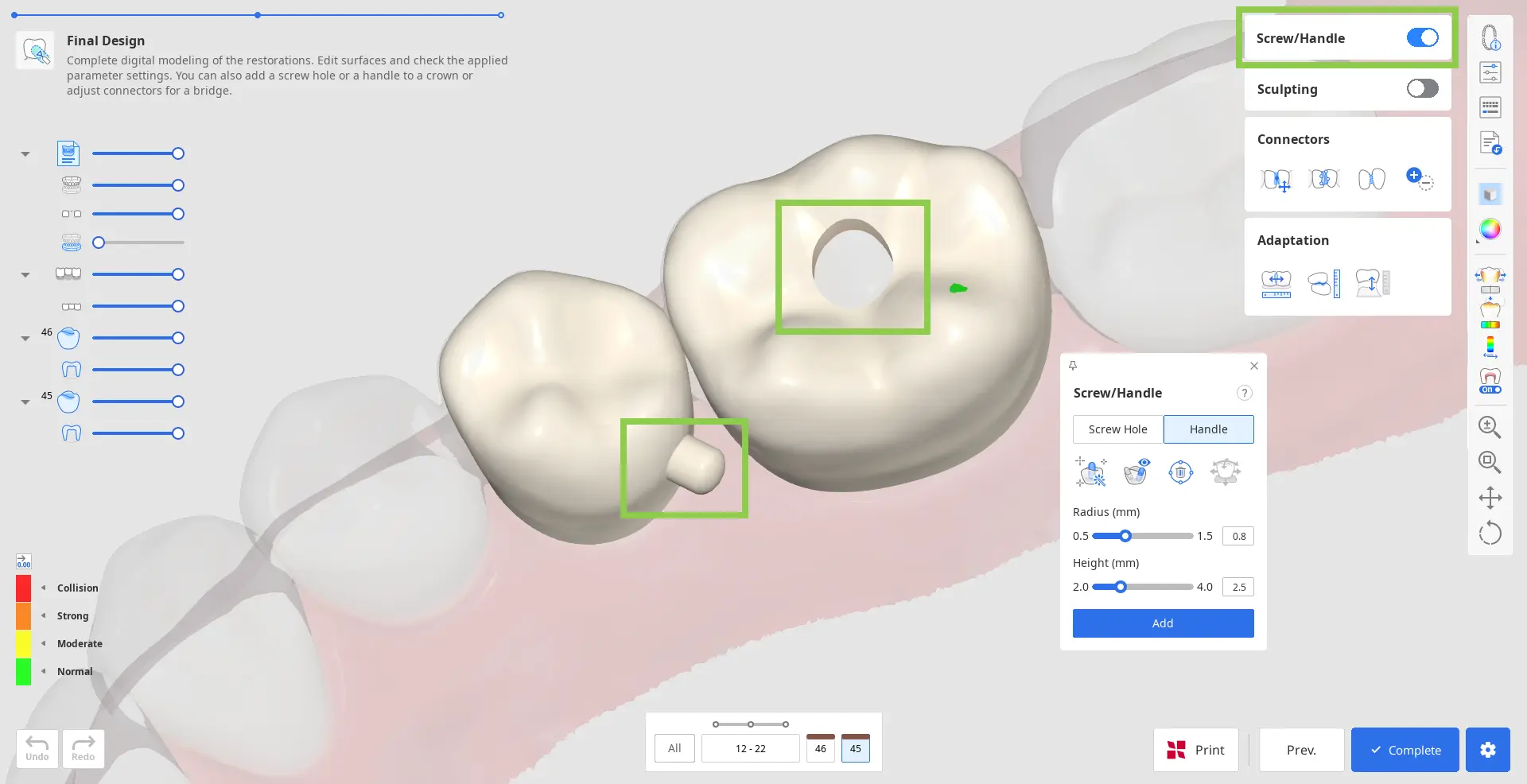

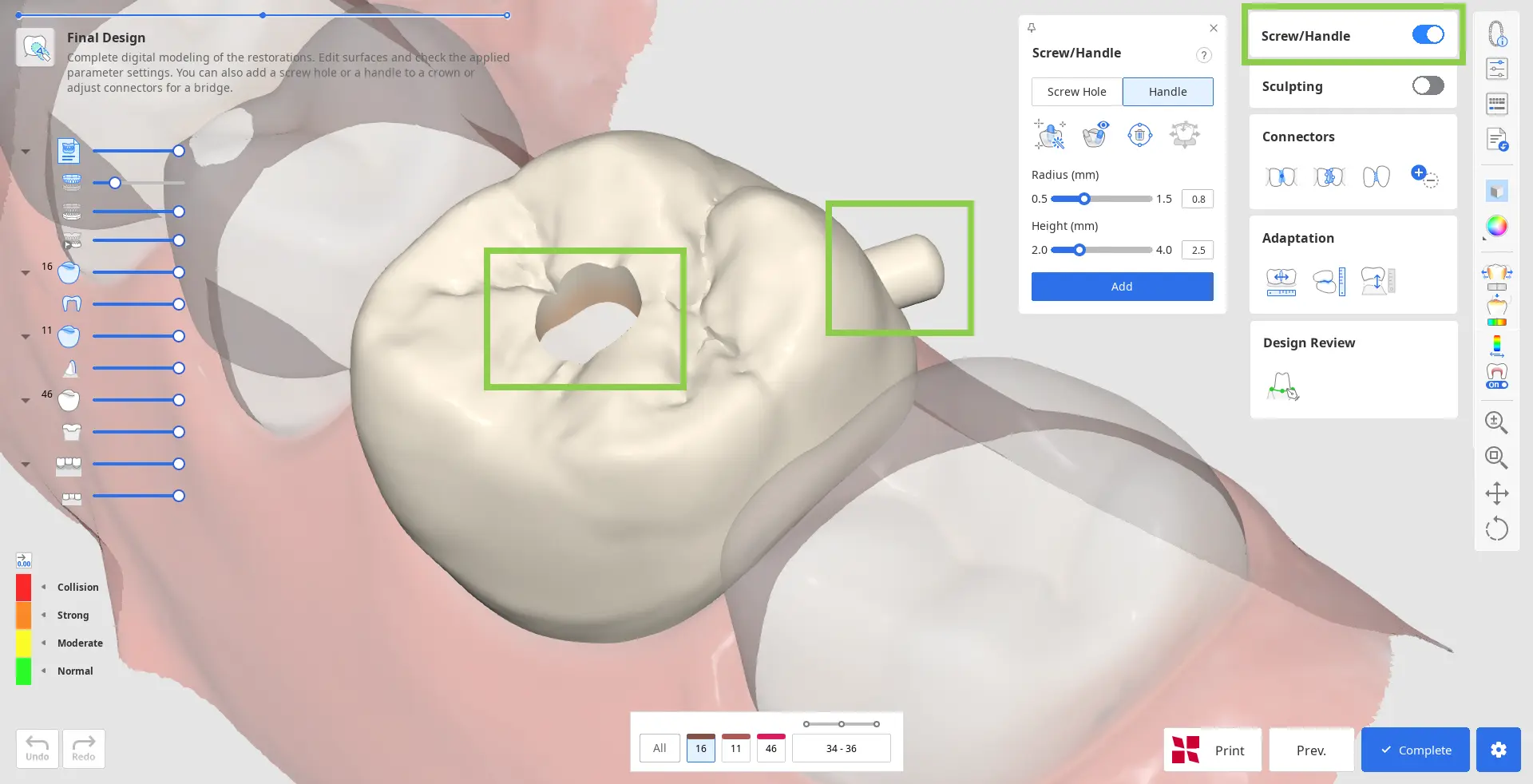

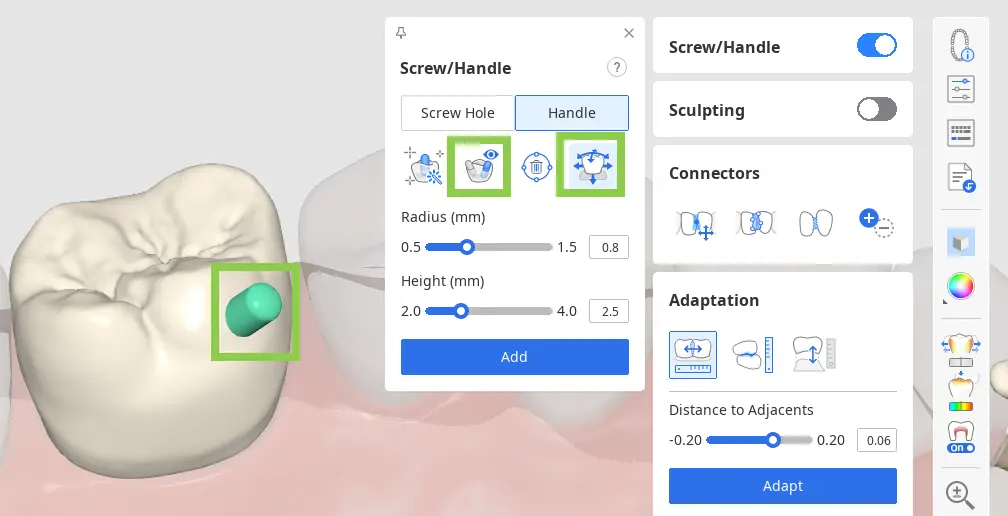

5. 如您正在进行牙冠设计，您可以使用“螺丝/把手”来添加螺丝孔或把手。

• 首先，选择要添加的部件，然后点击“自动设置”。 这将自动将圆柱体放置在最合适的位置——舌侧的把手以及中间的孔。 然后，调整下方圆柱体的半径与高度，点击“添加”.

  🔎提示

  创建部件所需的圆柱体也可以通过双击鼠标来手动放置在所选位置。



• 您还可以使用“移动”工具来快速移动圆柱体，并通过旋转数据改变其方向，然后使用“朝向您”来将其设置为您的视角。

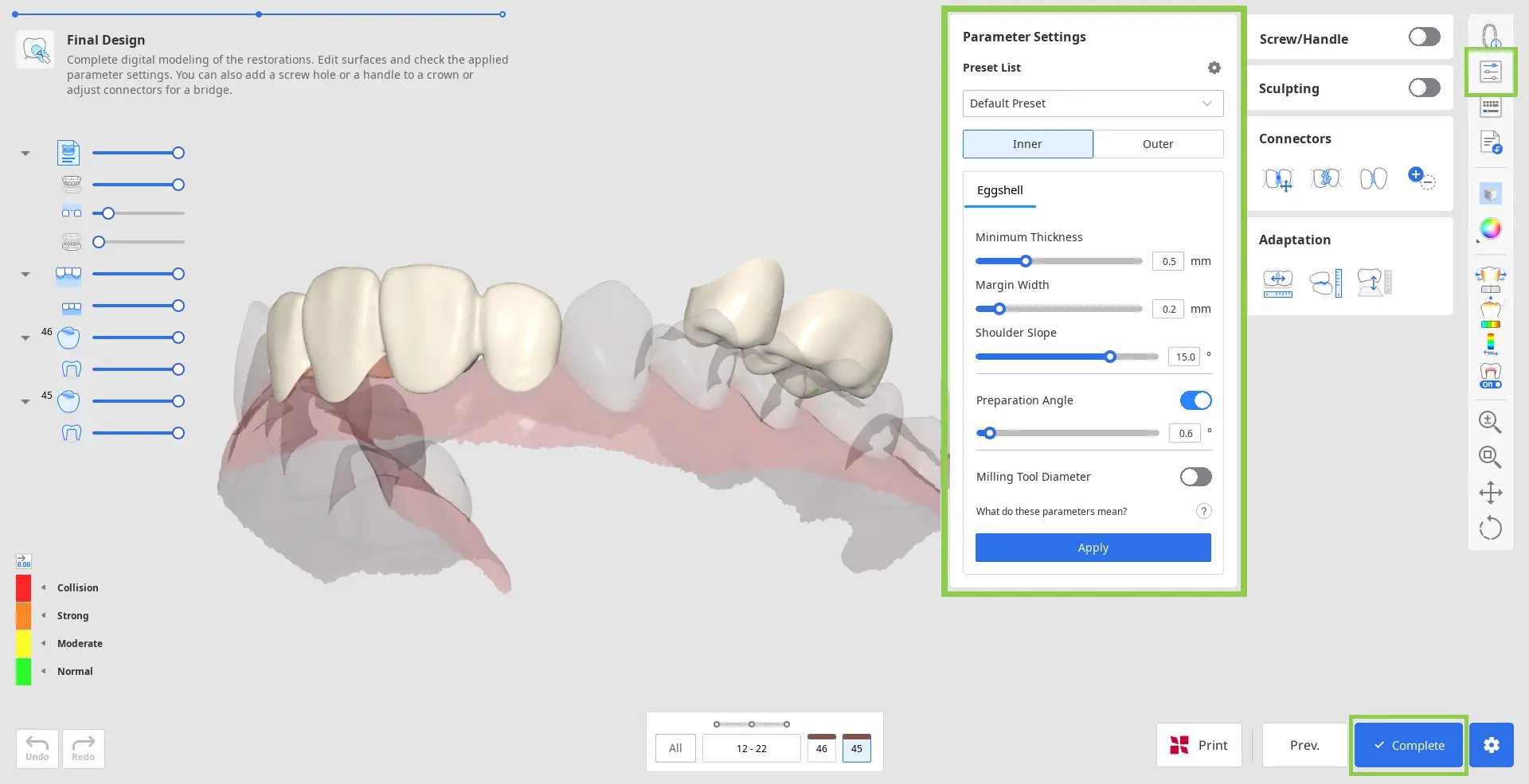

6. 最后，在保存设计并将其发送进行打印之前，请查看“参数设置”中的内部与外部参数。

7. 如要保存修复体设计，点击右下角的“完成”即可。

8. 如您拥有SprintRay 3D打印机，您可以将此步骤中的修复体设计直接传输到RayWare Cloud中。 为此，请使用底部的“使用SprintRay打印”，并按照屏幕上的指导进行操作。 您必须已经拥有RayWare Cloud账号才能使用此功能。

该模块中的作业流程取决于目标修复体。 下表显示了每种修复体的作业流程分别包括哪些步骤。

*颈缘嵌体的作业流程将在附录中另有说明。

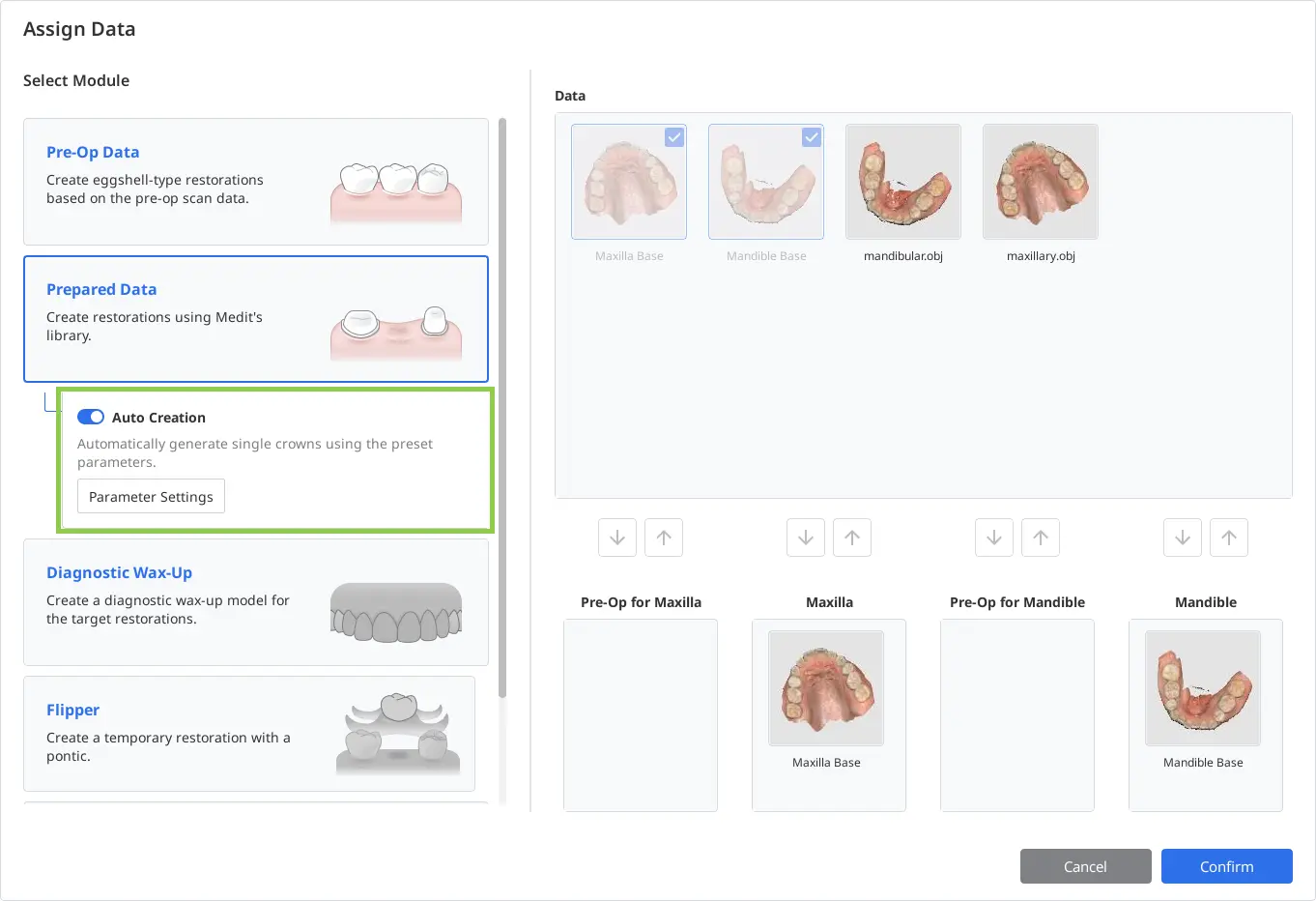

单冠的自动创建

该模块还支持根据预设参数来自动创建前磨牙与磨牙的单冠。 如想使用该功能，Medit Link中的表格必须仅包含单冠。 在“分配数据”窗口中，激活“自动创建”切换键并检查设置中的预设参数。
完成数据分配后，用户将进入“最终设计”步骤，在该步骤中其可查看并定制生成的牙冠.

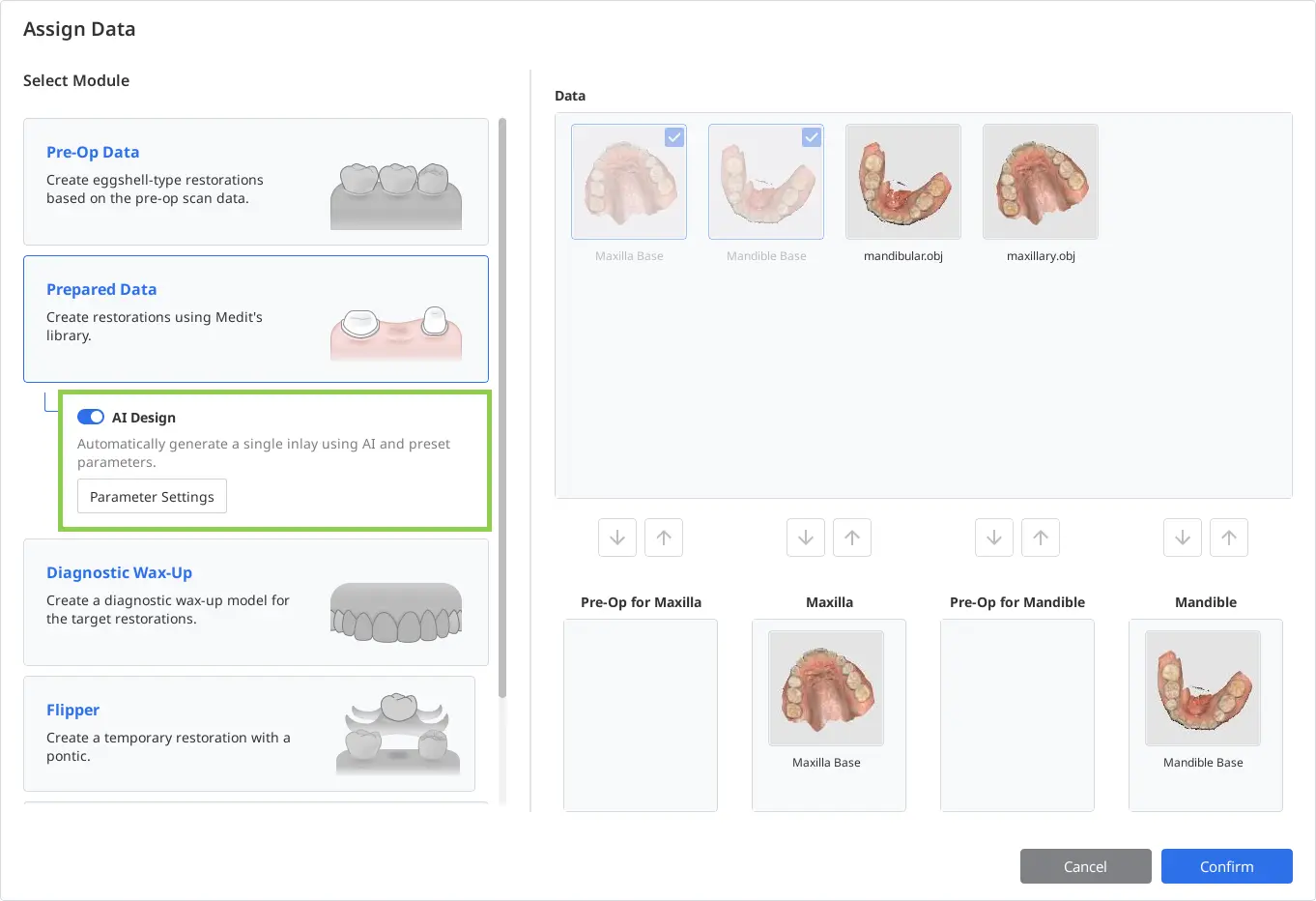

单个嵌体的AI设计

该模块支持针对前磨牙与磨牙的单个嵌体进行AI生成的设计。 AI模型在设计过程中会使用现有的预设参数，因此应提前检查设置中的预设参数。

如想使用该功能，Medit Link中的表格必须包含单个嵌体。 在“分配数据”窗口中，激活“AI设计”开关可在作业流程的第二步中启用“AI嵌体”功能。

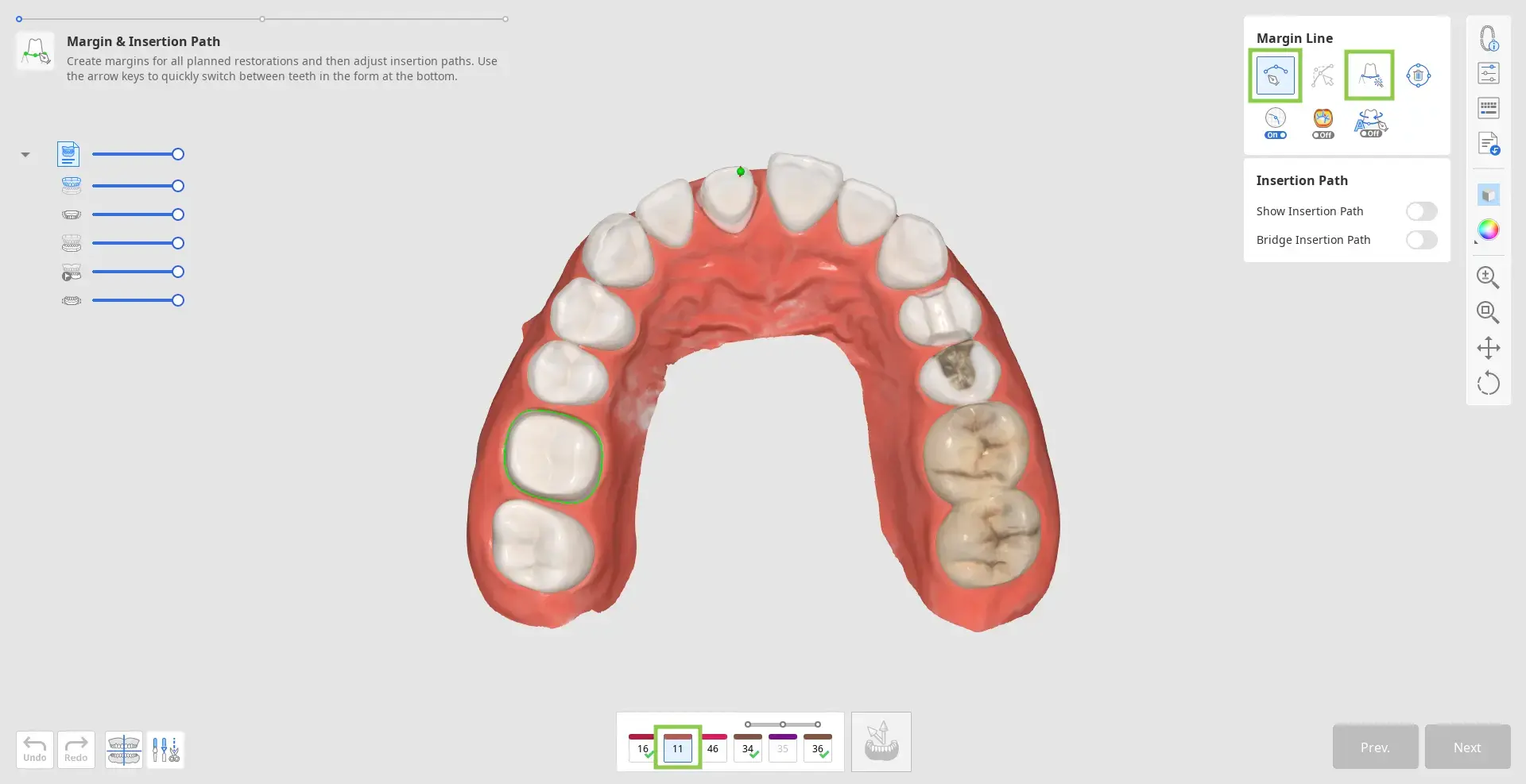

边缘线&就位道

在第一步中，用户必须为表格中输入的所有牙齿编号绘制边缘线，然后为每个修复体设置就位道。

1. 首先，检查底部的牙齿表格。 如牙齿编号上有绿色勾选标记，则表示该牙齿的边缘线已经创建或从病例中导入。
内冠、牙冠、嵌体与高嵌体的边缘线均将自动创建生成。

2. 然后，选择一个还没有边缘线的牙齿编号，使用“自动创建”或“手动创建”工具进行绘制。
“自动创建”会根据用户定义的单个点来绘制边缘线；“手动创建”则会基于多个点来绘制边缘线。

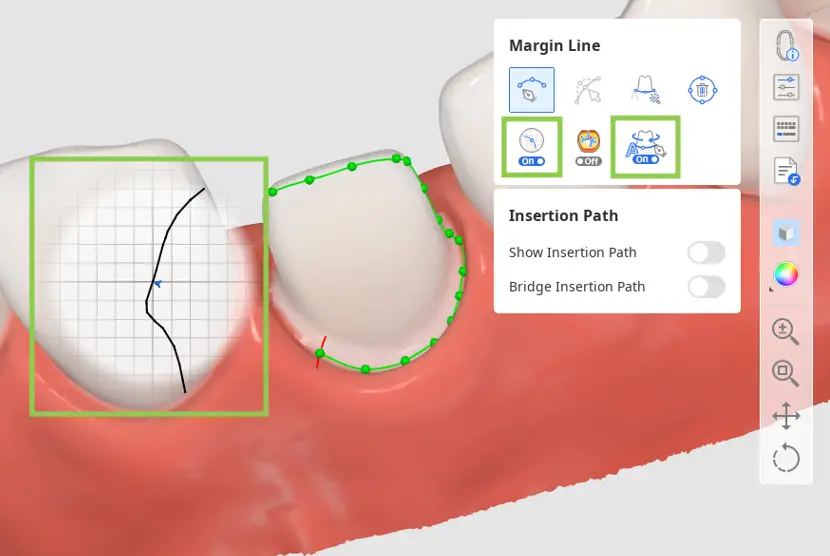

• 开启“剖面视图”或“动态视图调整”，以便协助您手动绘制边缘线。

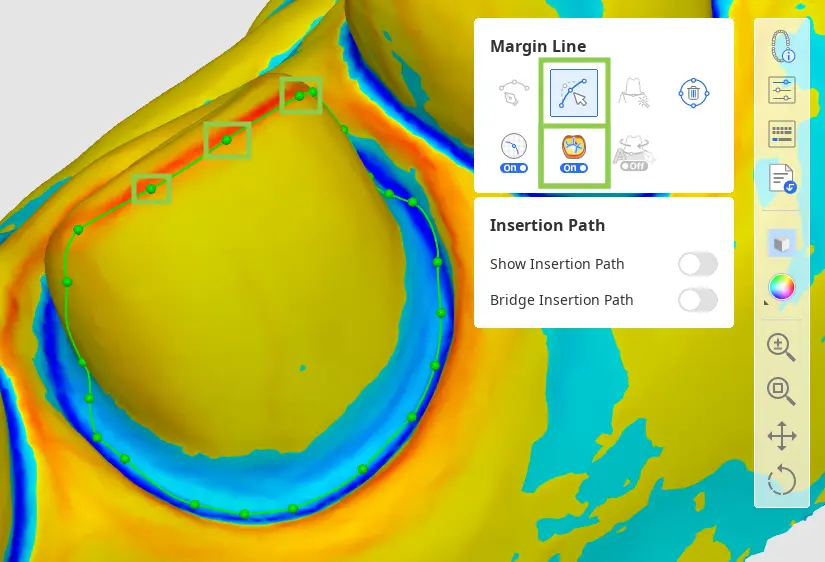

3. 所有边缘线均可通过添加、移动或删除控制点来进行编辑。 点击鼠标左键添加控制点、点击鼠标右键删除控制点、拖拽鼠标移动控制点。
在编辑时，您可以打开“曲率显示模式”，以便更好地了解深度。

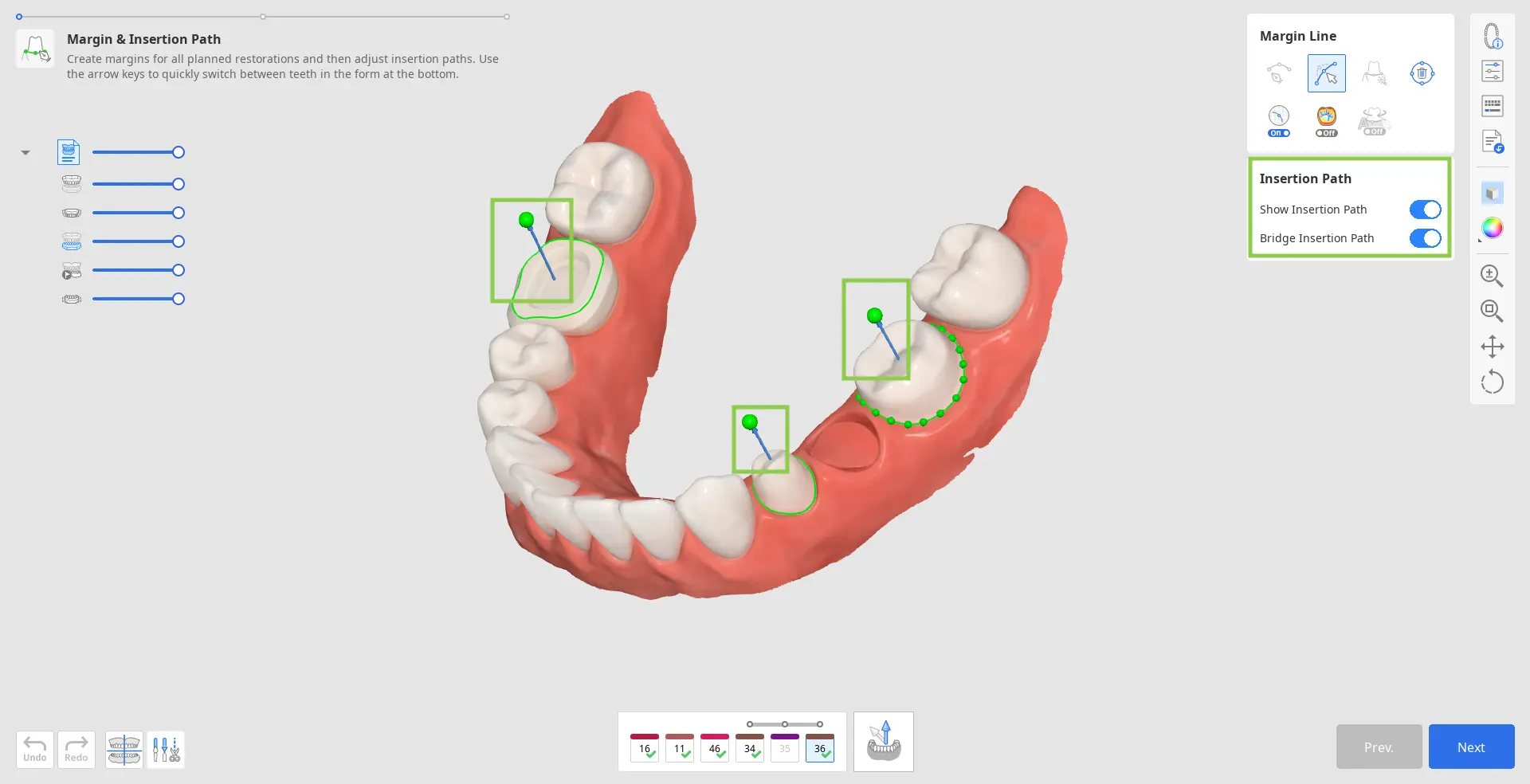

4. 您只有在创建了所有目标牙齿的边缘线后，才可对就位道进行操作。
开启“显示就位道”并通过拖动就位道箭头调整自动设置的路径。 灰色箭头将显示最初的方向。

• 或者，您也可以旋转3D数据并点击底部的“将箭头设置为您的视角”。



5. 完成后，点击“下一步”或按空格键进入下一步。

牙齿数据排列

在这一步中，用户必须排列牙齿数据以创建修复体。 他们可以使用牙齿数据库数据或任何可用的术前数据或参考扫描数据。

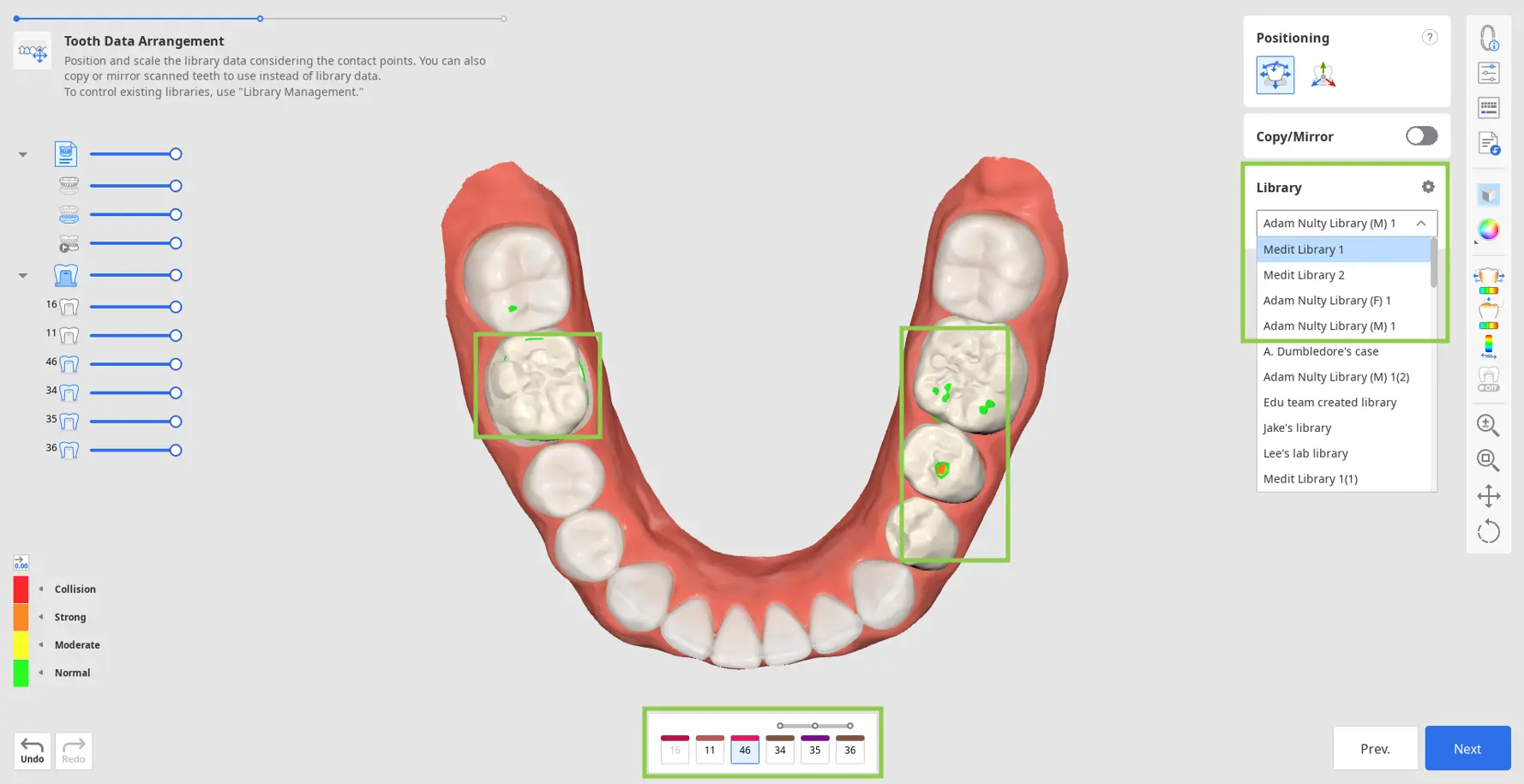

1. 在您进入该步骤后，所选数据库中的牙齿数据将被自动分配给表格中指定的所有目标牙齿。 共有6个默认的牙齿数据库，您可以在右侧的“数据库”工具箱中选择使用哪一个。

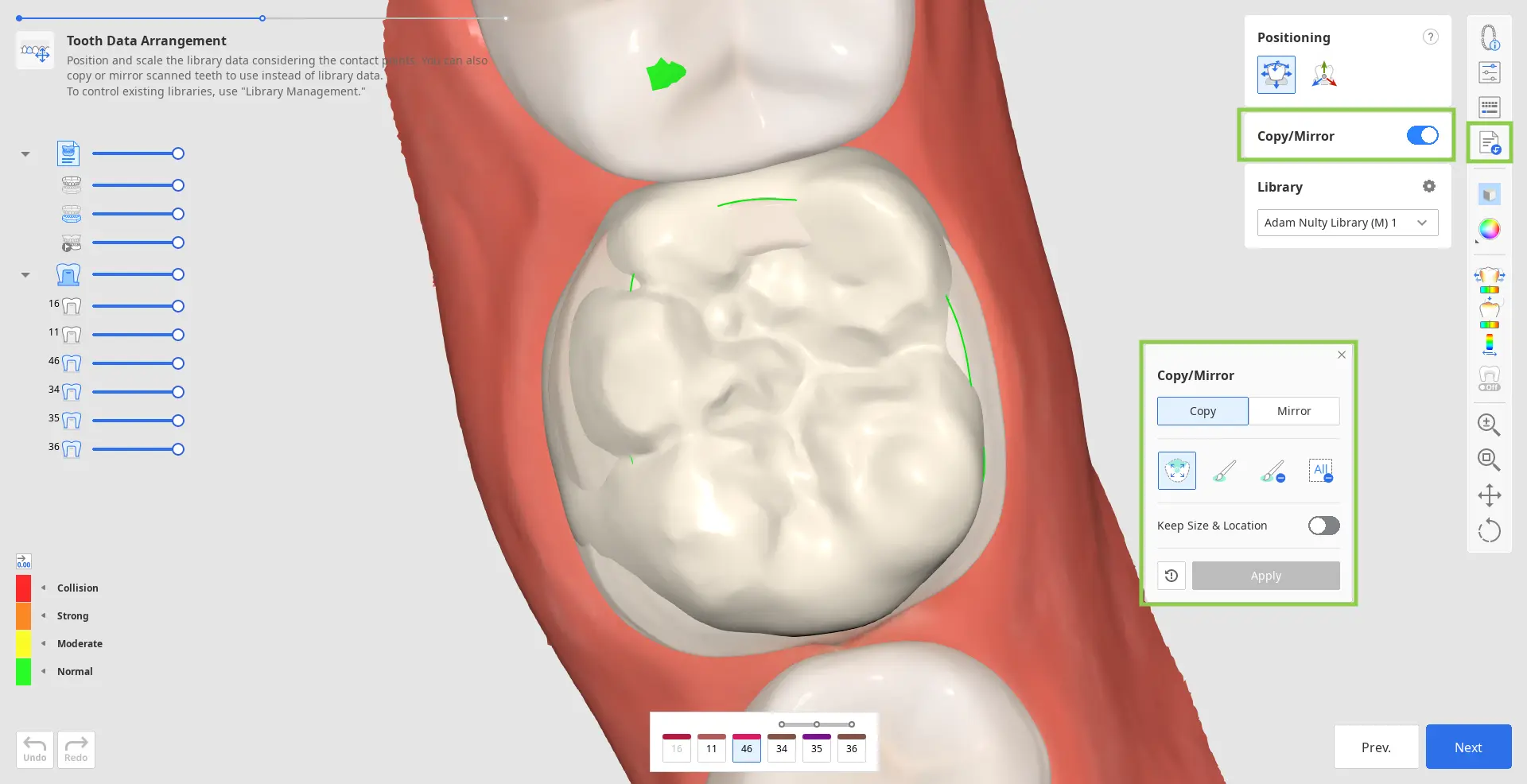

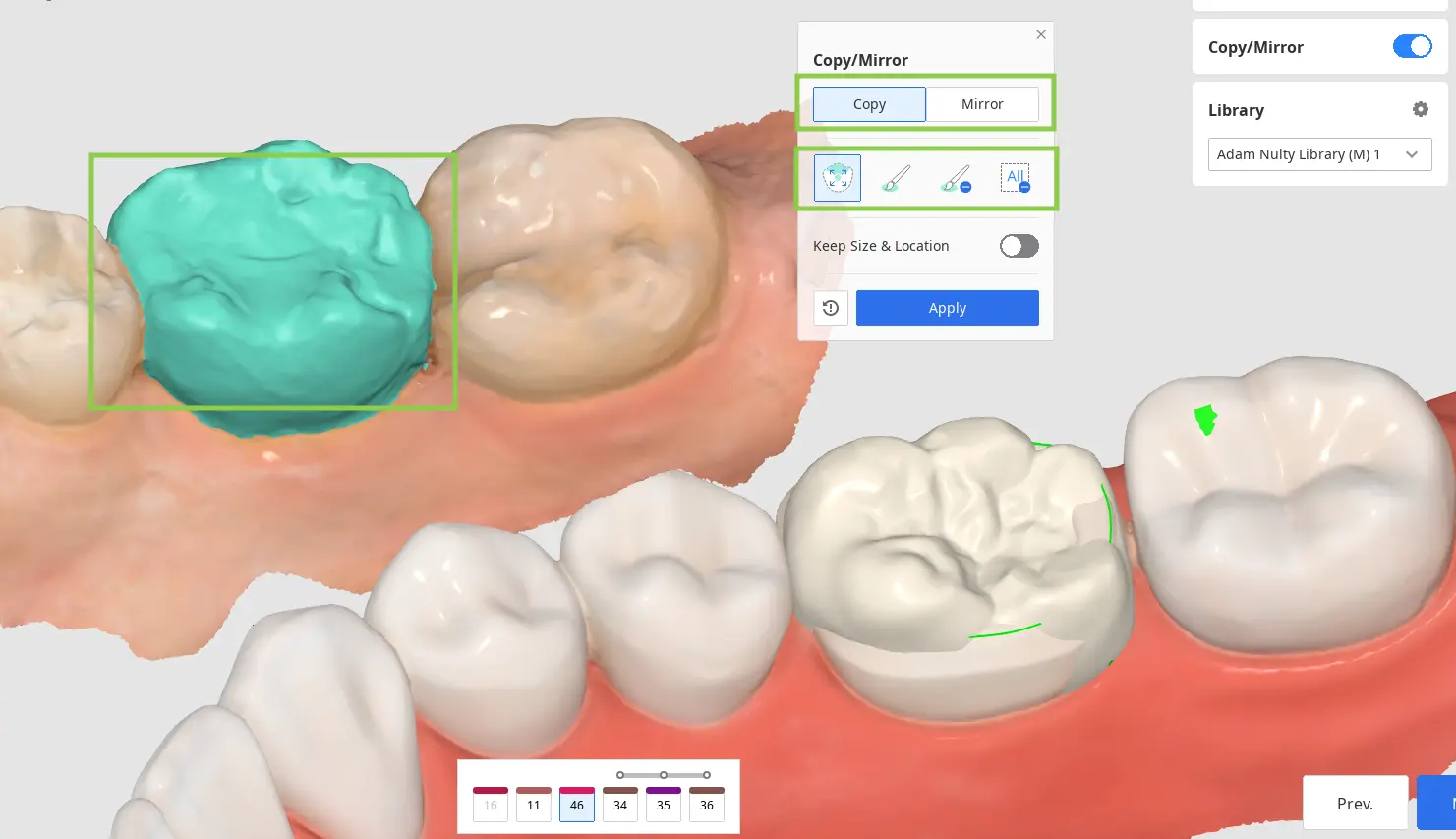

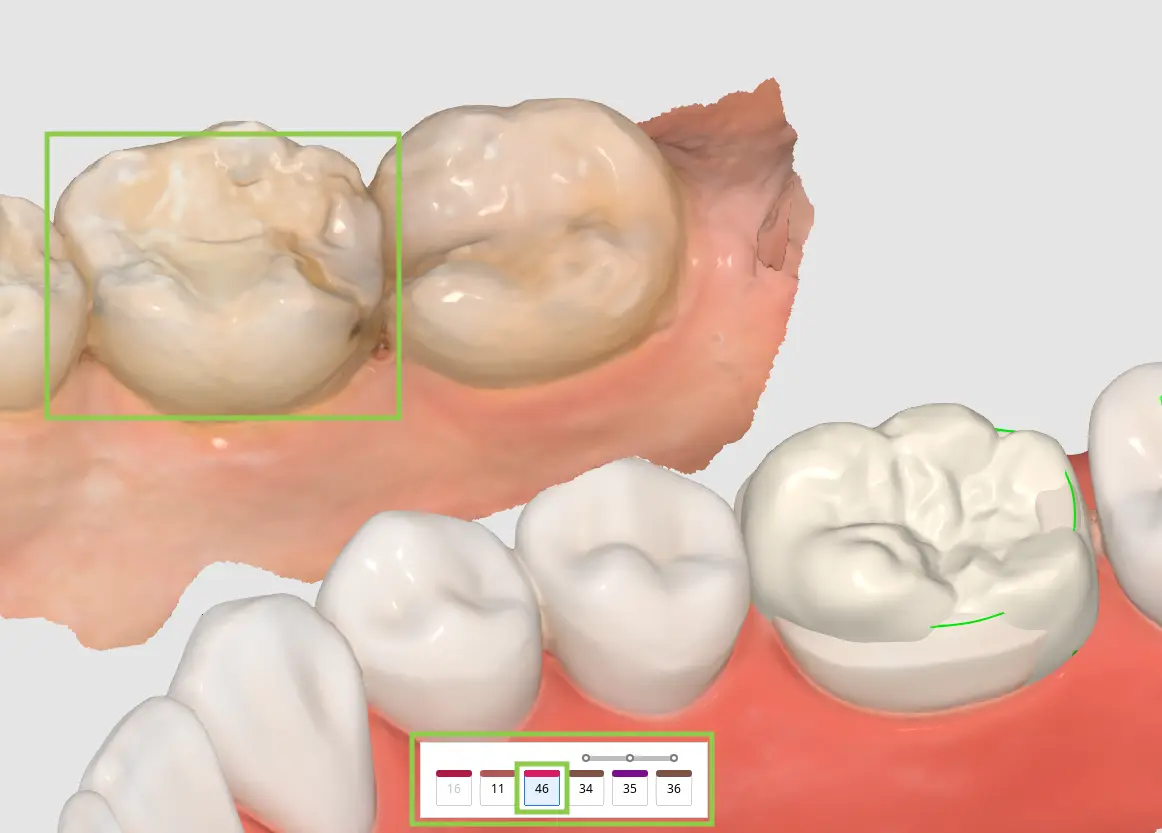

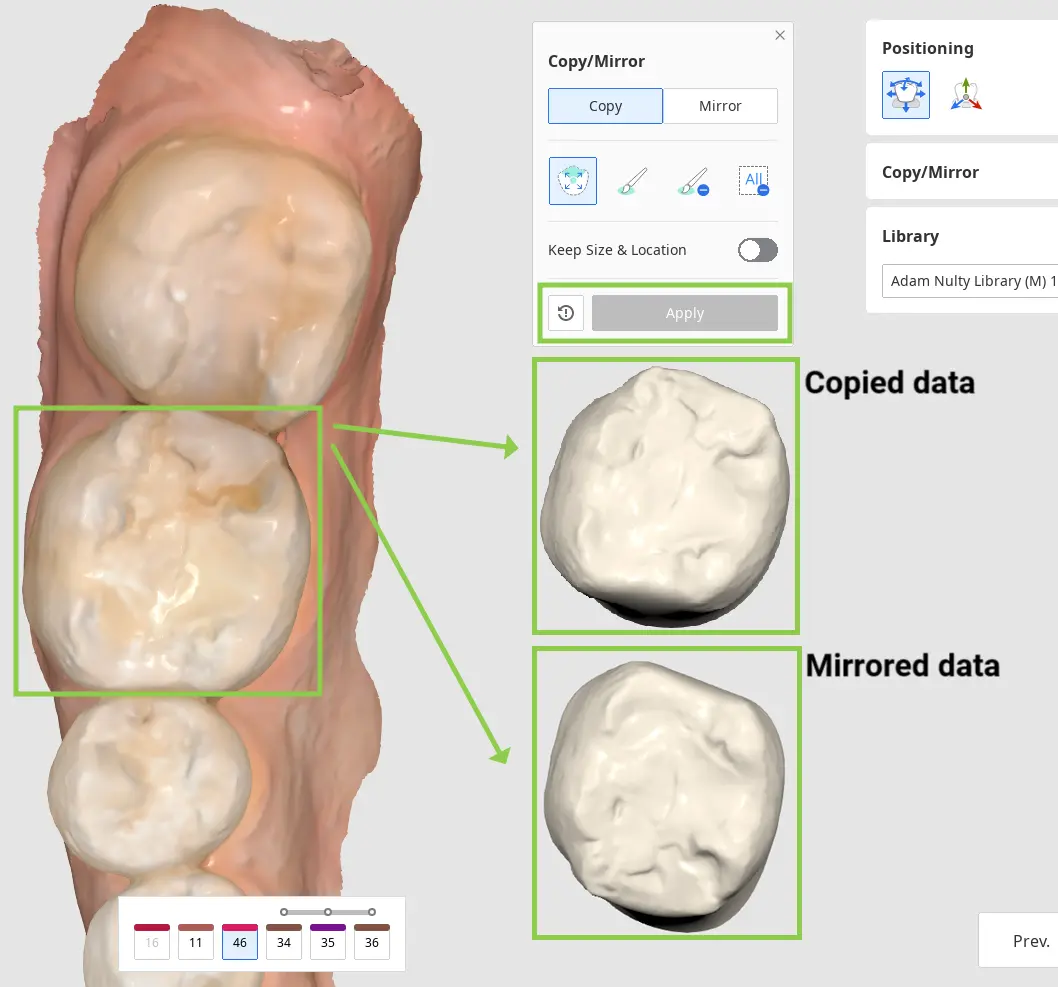

2. 另外，您也可以复制其他可用数据，以代替数据库中的数据。 在复制时，您可以使用在开始时通过“分配数据”对话框导入的术前数据，或通过侧工具栏中的“导入附加数据”加载的任何其他参考扫描数据。 后者可让您从其他Medit Link病例或任何本地存储的数据中导入附加数据。 如想复制数据，可使用“复制/镜像呈现”工具。 “复制”可用于创建一个与扫描牙齿完全相同的复制品，而“镜像呈现”则可创建一个对称的复制品。 请注意：复制或镜像呈现的数据将只应用于当前在底部表格中所选择的单颗牙齿，以让您为其他牙齿保留数据库数据。

• 首先，在底部表格中选择您要使用重复数据的牙齿编号，然后找到您要复制的数据（使用“数据树”使其呈可见状态。


• 然后，在浮动部件中选择“复制”或“镜像呈现”，并使用提供的工具选择所需的牙齿数据。

  🔎提示

  在复制数据时，请注意“保持大小&位置”切换键，以让您创建与原始数据大小及位置相同的副本。 如不开启，复制的数据将被放置在指定的目标牙齿上。



• 点击“应用”，用指定数据替换数据库数据。 如您需要，您可以通过点击“重置”来返回到使用数据库数据的状态。

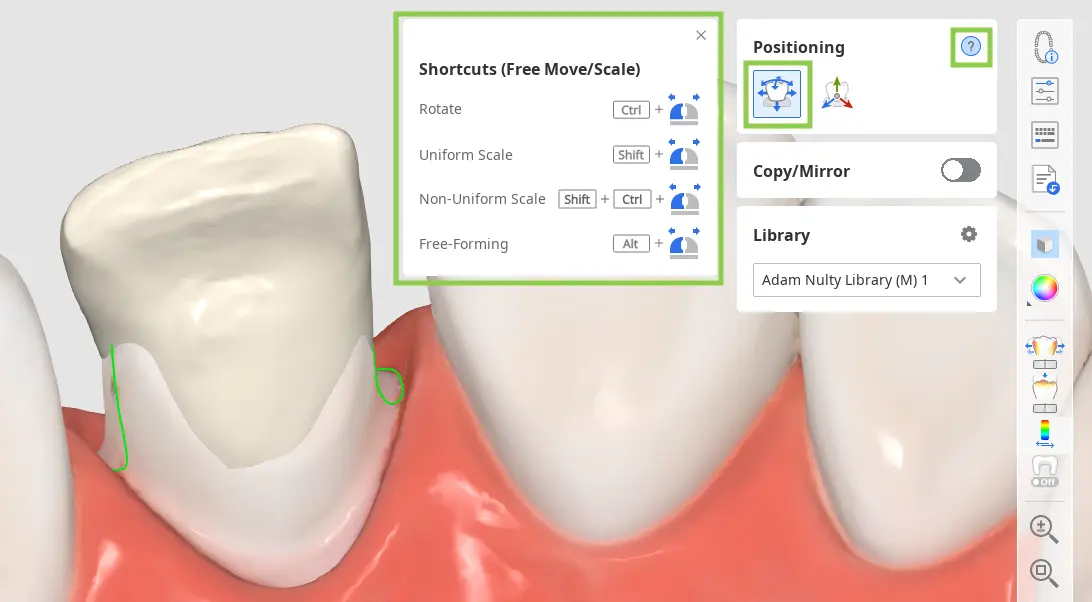

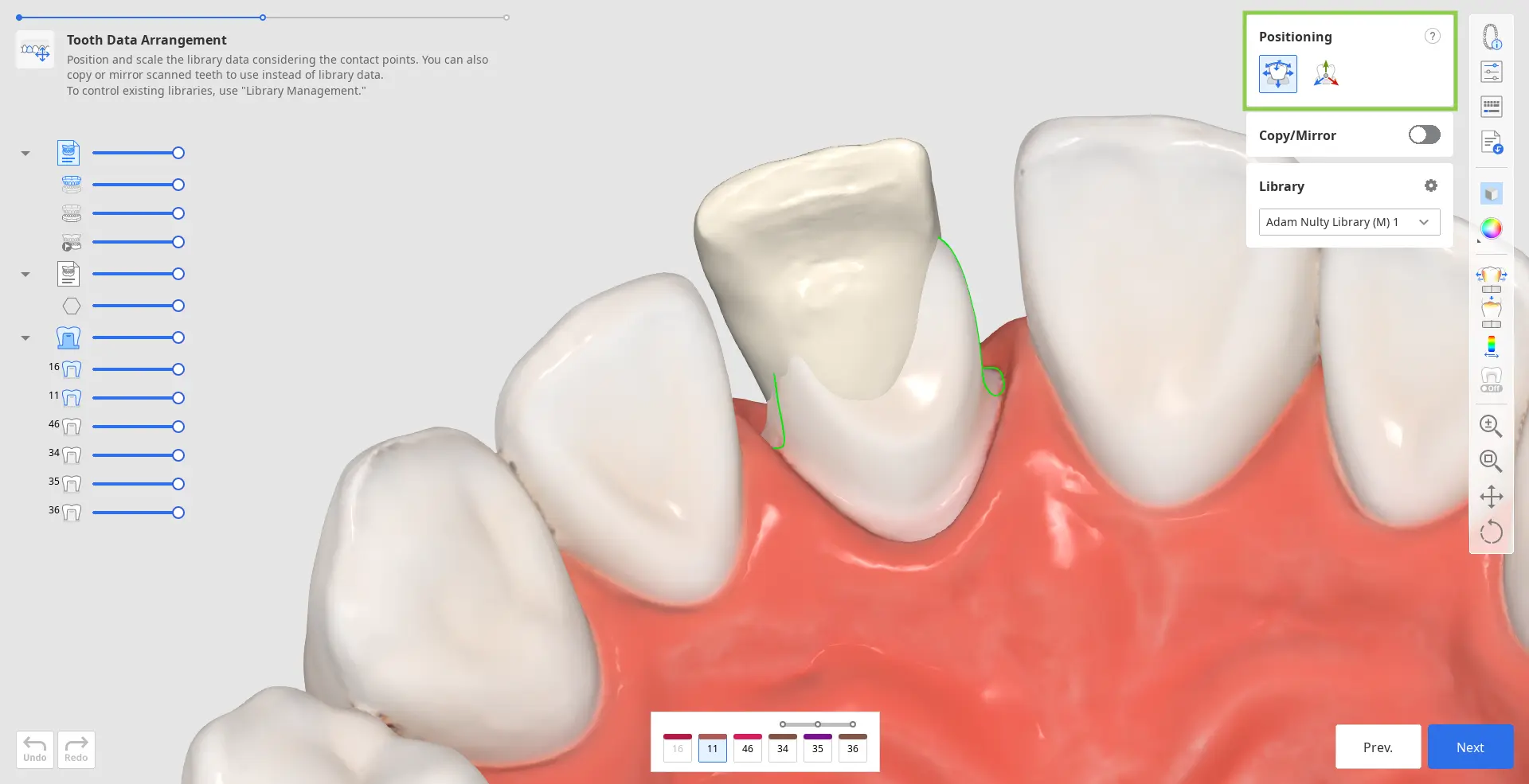

3. 在您排列好所有目标牙齿的牙齿数据后，使用“定位”工具即可调整数据的位置。 您可以移动、缩放或旋转牙齿数据，以确保其位置正确。

• 如您想不受限制地控制数据移动，请使用“任意移动/缩放”。 而如想移动数据，则请使用鼠标。 有关旋转与缩放等其他操作，请查看工具箱中问号下的键盘快捷键。

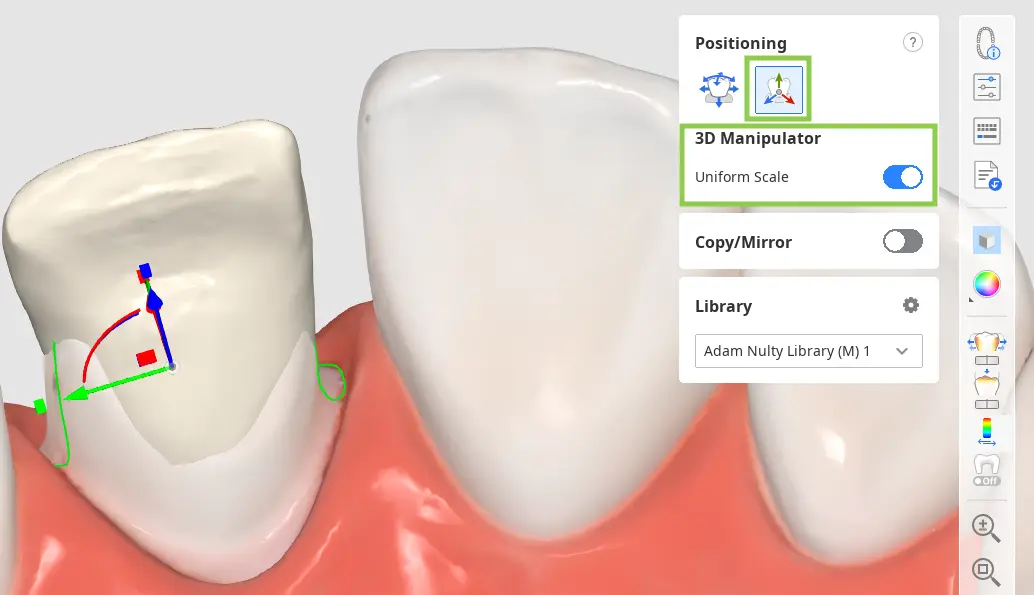

• 如要对数据位置进行精确或微小的调整，请使用“3D调节”。 该功能可让您沿坐标轴控制数据。

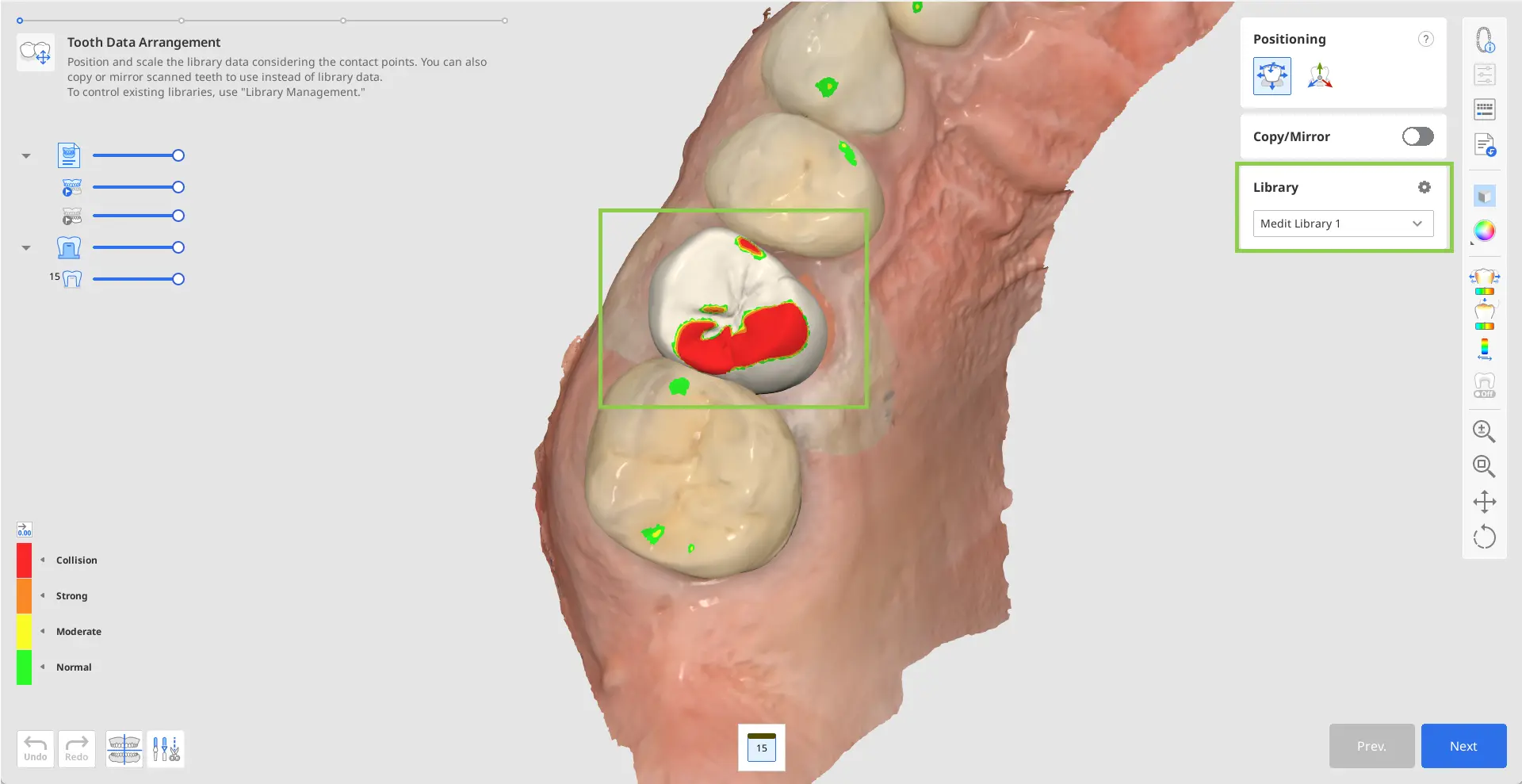

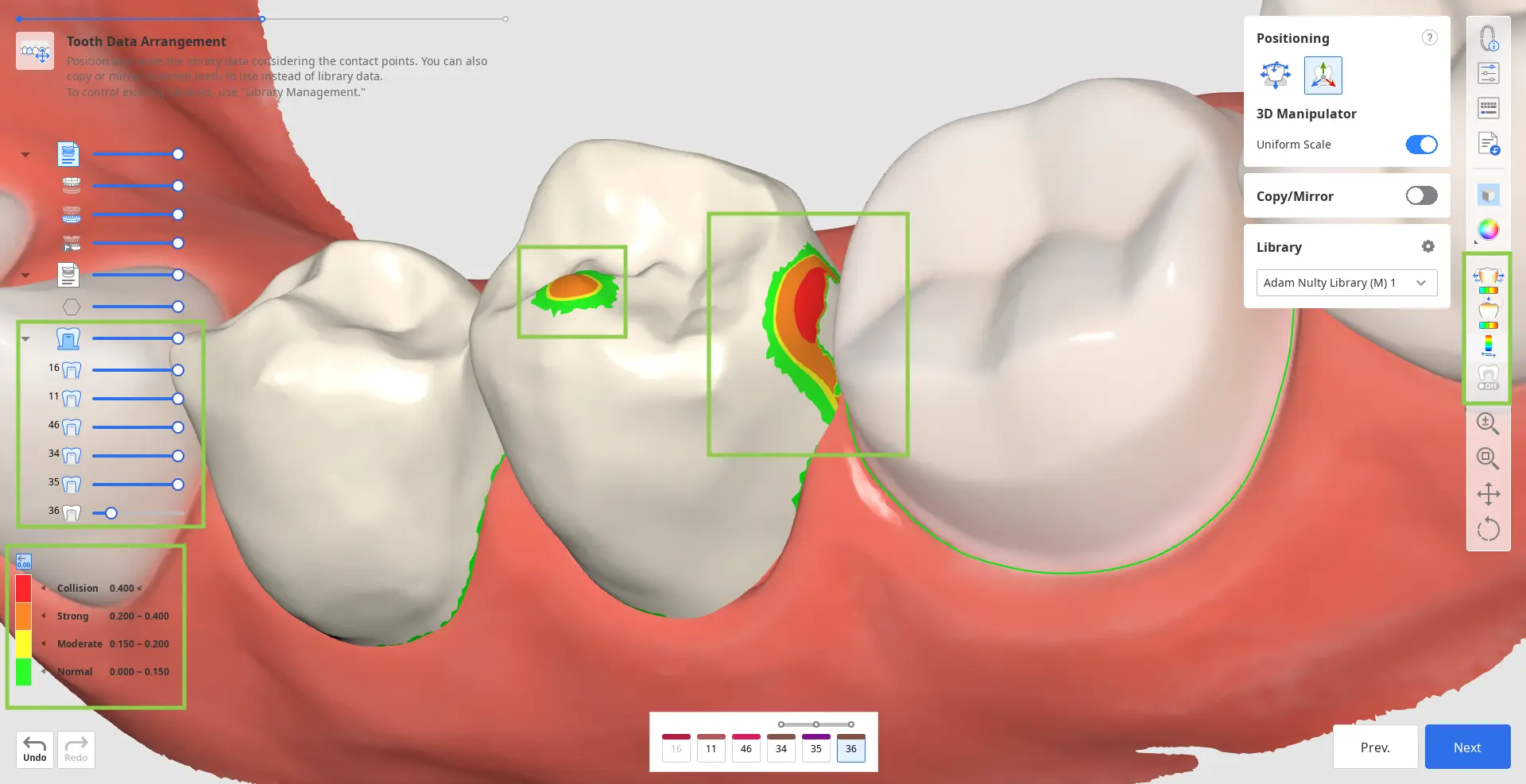

4. 在调整牙齿数据的位置时，您应考虑与其他牙齿的接触点。 如要 评估修复体与其对侧牙或邻牙之间的接触情况，请参考左下角的颜色条。

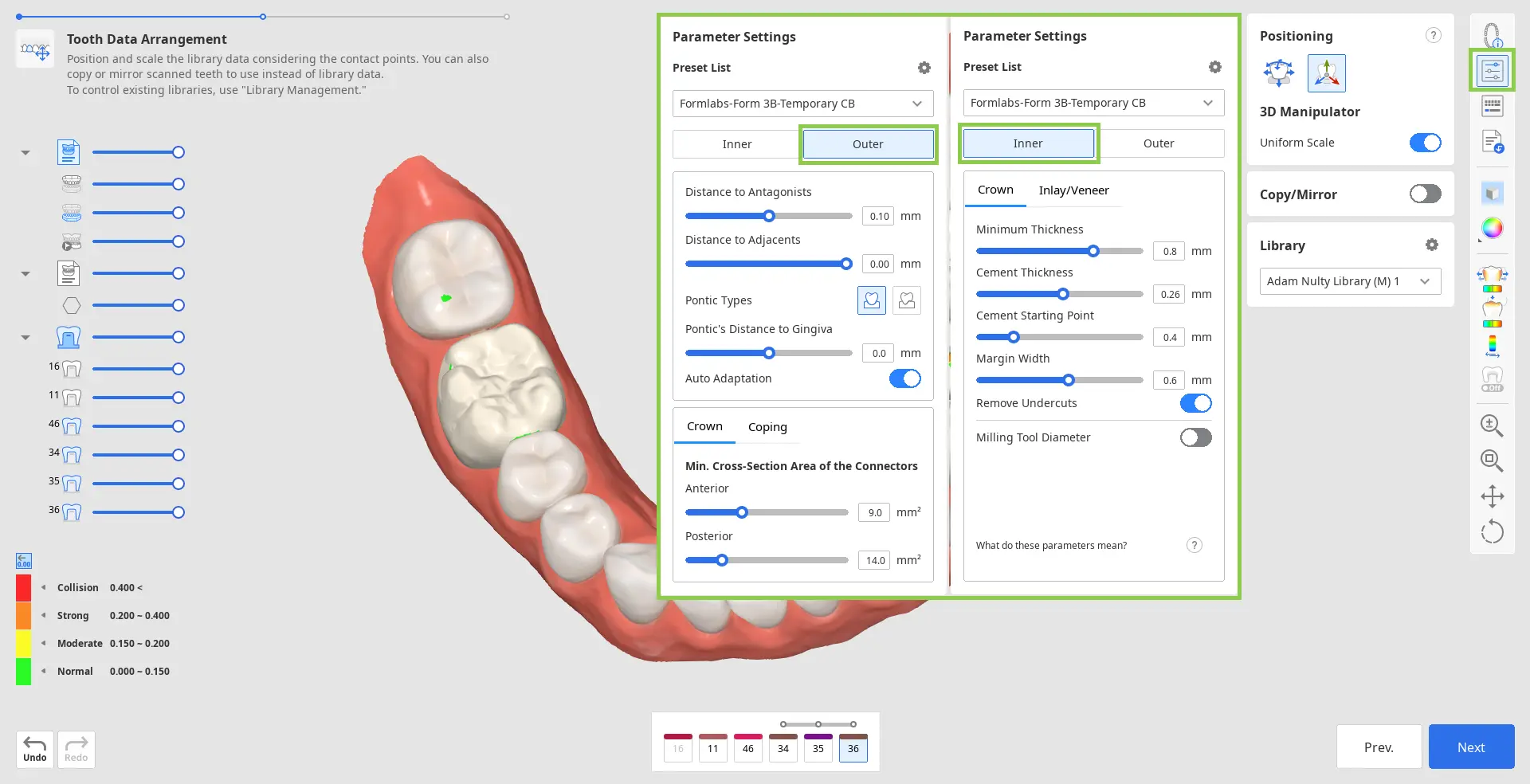

5. 在此步骤中，您还可以在应用之前查看修复体内表面 外表面的参数。 为此，请点击右侧工具栏中的“参数设置”功能。 您可以使用针对特定打印机推荐的预设值或手动调整每个参数。 在默认情况下，系统将为您设置最近使用的参数。

6. 操作完成后，点击“下一步”即可。

最终设计

这是设计修复体的最后一步。 在此步骤中，用户应检查已创建的修复体的设计，进行必要的编辑，并在打印前检查已应用的参数。 在此步骤中还可以执行另外两项任务：编辑牙桥连接体以及为牙冠添加可选的设计部件。

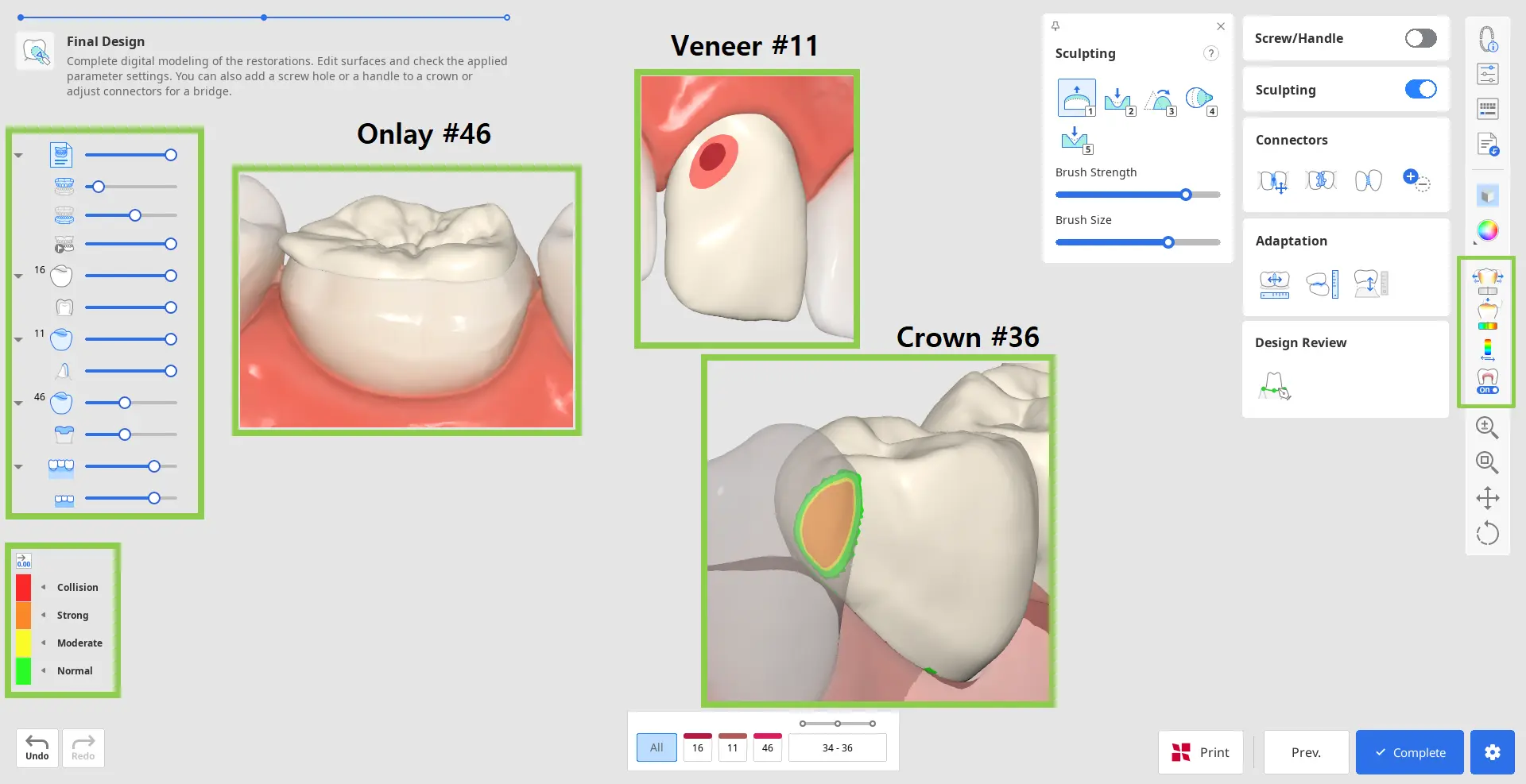

1. 首先检查创建的修复体。 打开“侧工具栏”上的分析工具，以了解哪些地方可能需要雕刻外表面。 “邻牙的接触区”与“对合牙的接触区”将通过颜色来显示与相邻牙齿的接触点。 “最小厚度”则将用红色来标出过薄的牙冠区域。 使用“雕刻工具”即可在这些区域添加更多材料。

2. 使用“雕刻”工具修改设计瑕疵。 您可以在修复体的外表面添加、移除、修平、变换并雕刻材料。 选择一项雕刻工具，调整笔刷强度及大小，然后修改所需区域。 使用 “沟槽”选项轻松创建凹槽。

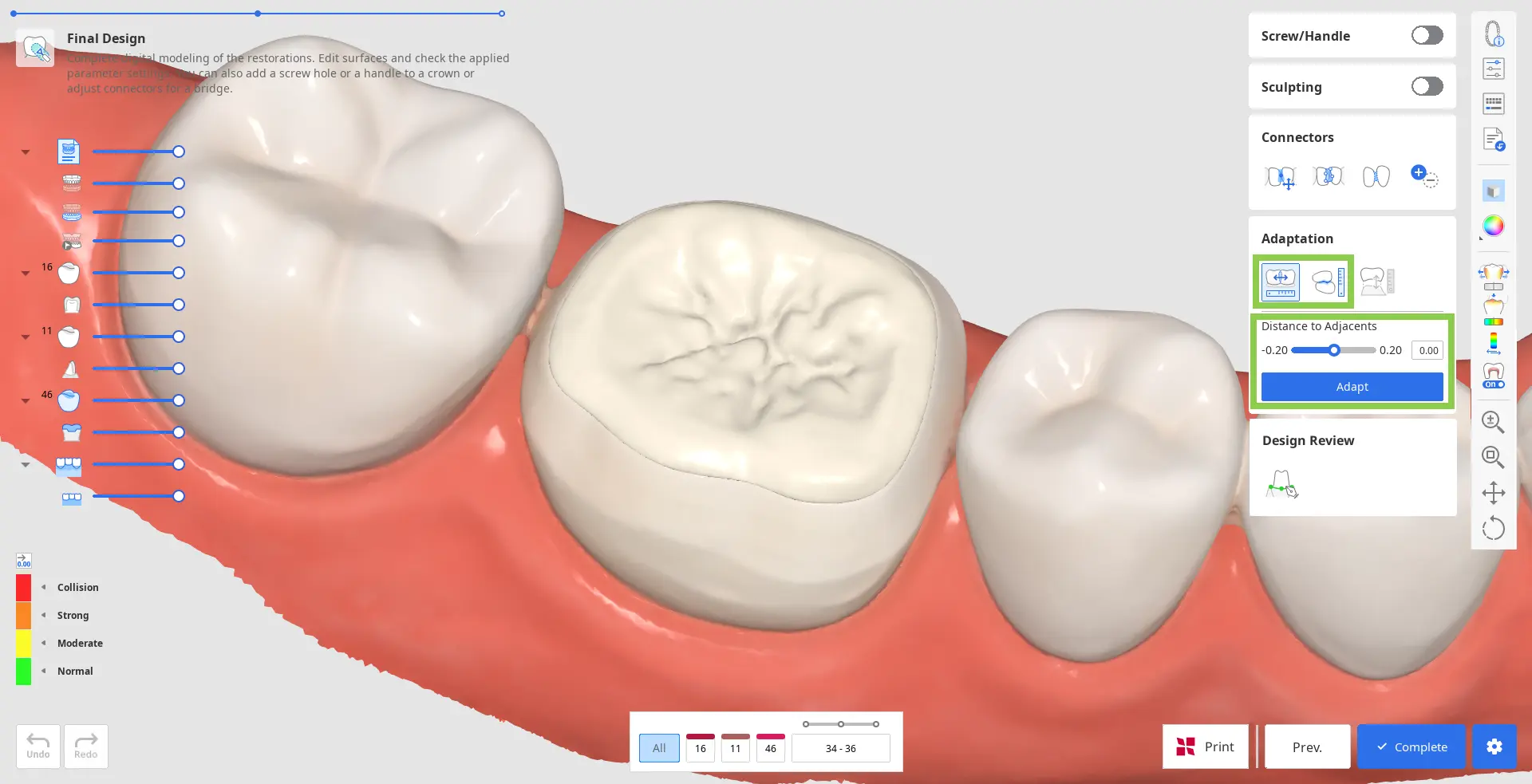

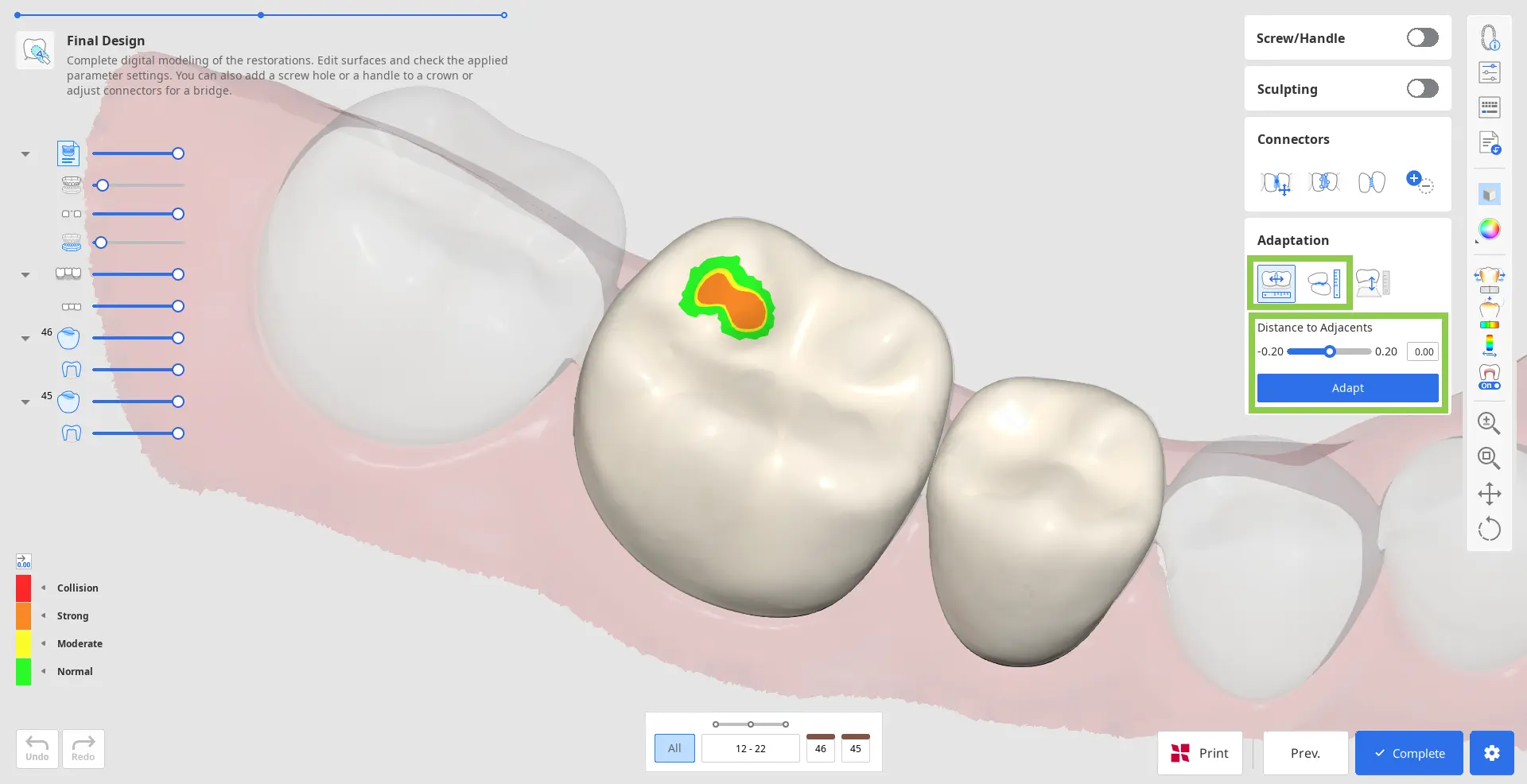

3. 任何大面积的雕刻都可能需要对修复体的适配度以及之前设定的参数进行额外的检查。 使用“适配”功能进行快速调整；您可以按照设定的距离将修复体适配至邻牙及对合牙。

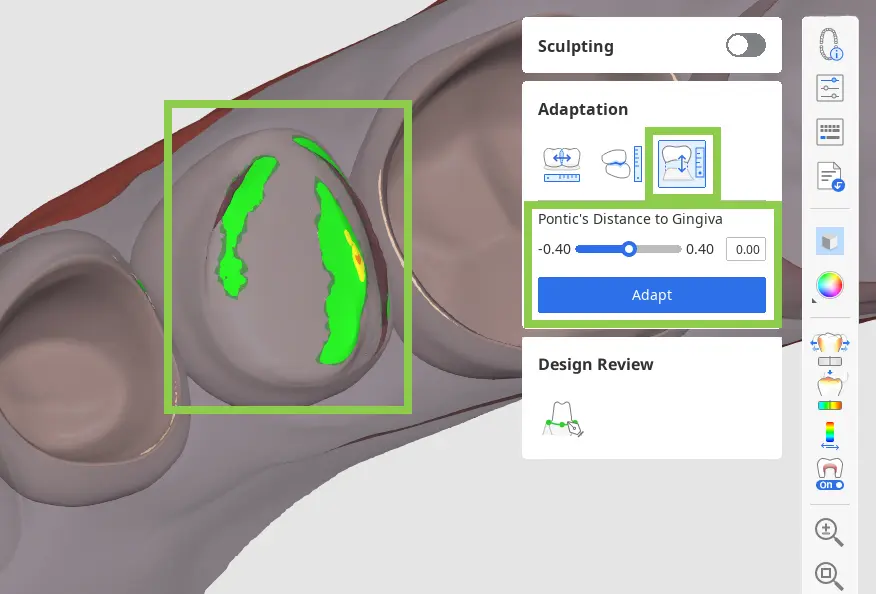

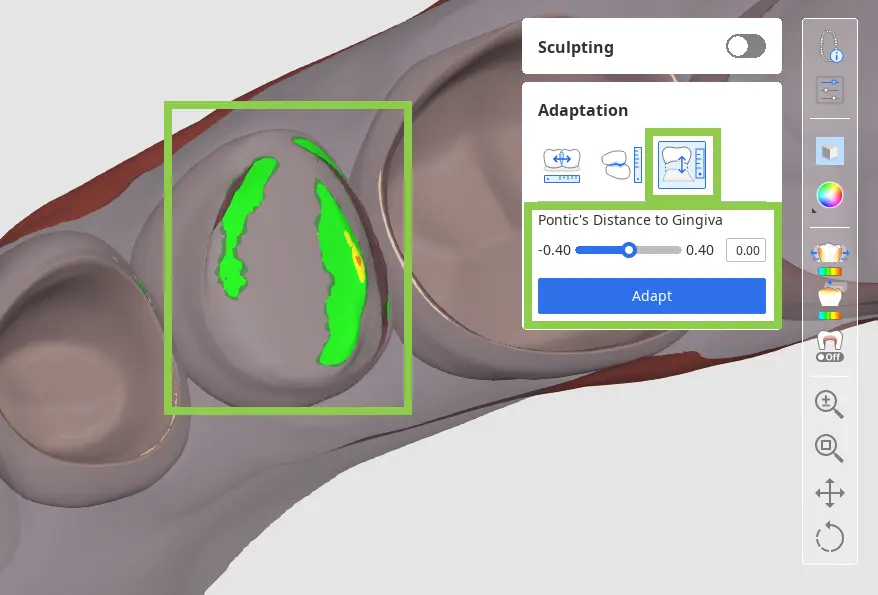

• 如您的牙桥有桥体，您可以在此步骤中使用“适配工具”调整其到牙龈的距离。 选择“适配牙龈”功能，设置所需距离，然后点击“适配”即可。


• 如导入的是动态咬合数据，则您可选择是否根据“静态”或“动态”咬合来匹配对合牙。

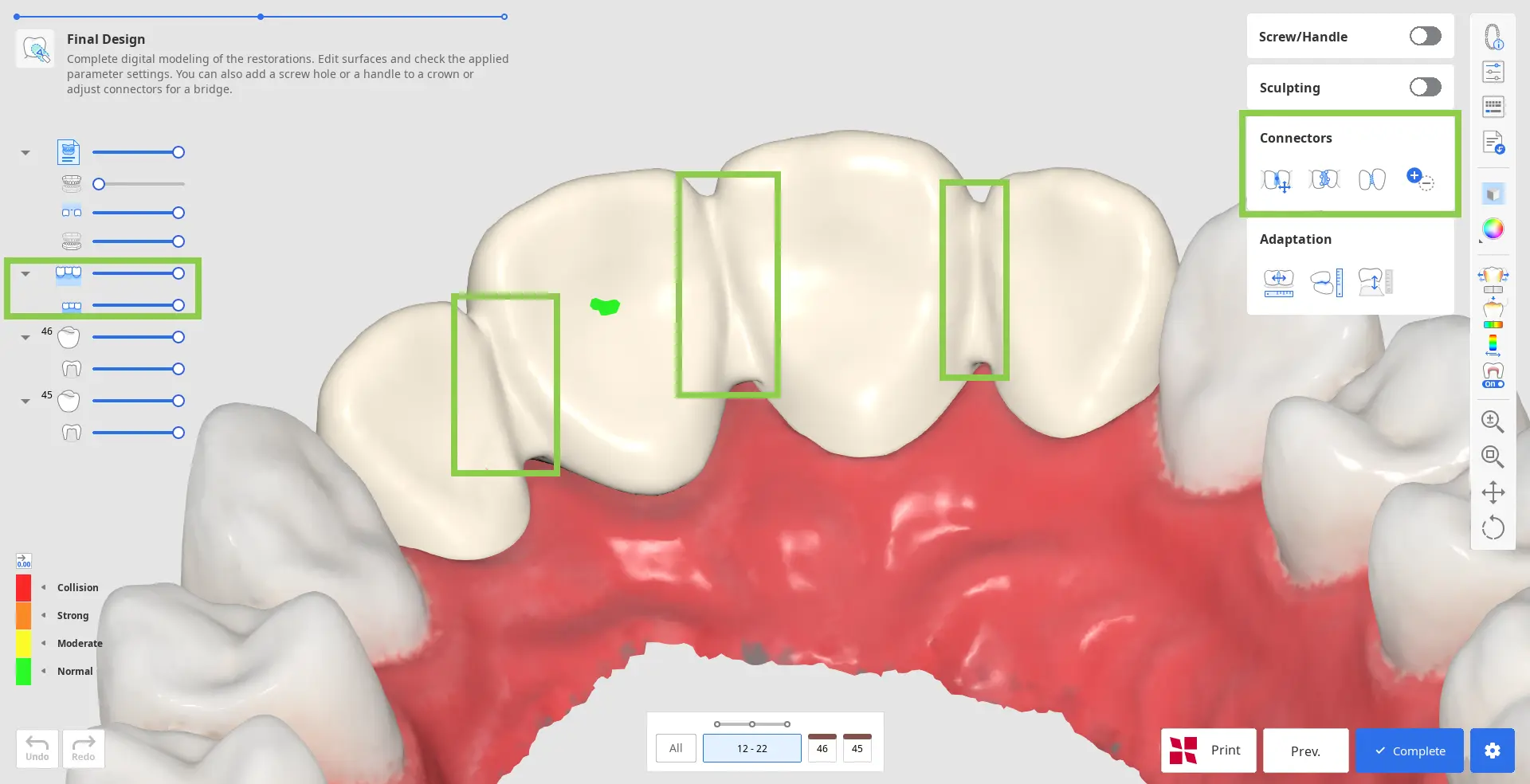

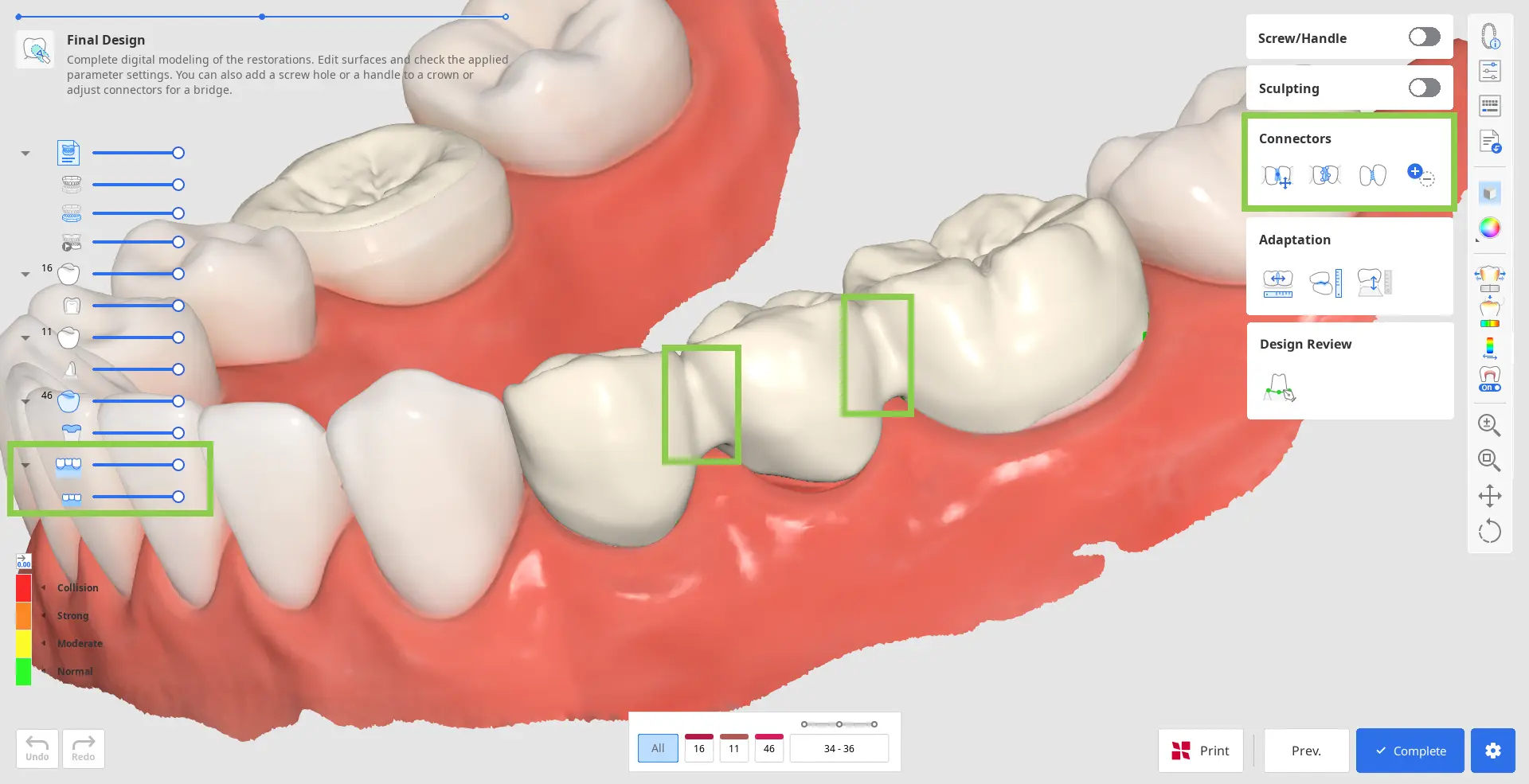

4. 如您正在操作牙桥，那么通过添加连接体可将每个单独部件的数据合并为一个数据。 使用“移动”、“编辑”、“允许小连接器”或“添加/移除”工具来编辑连接体。

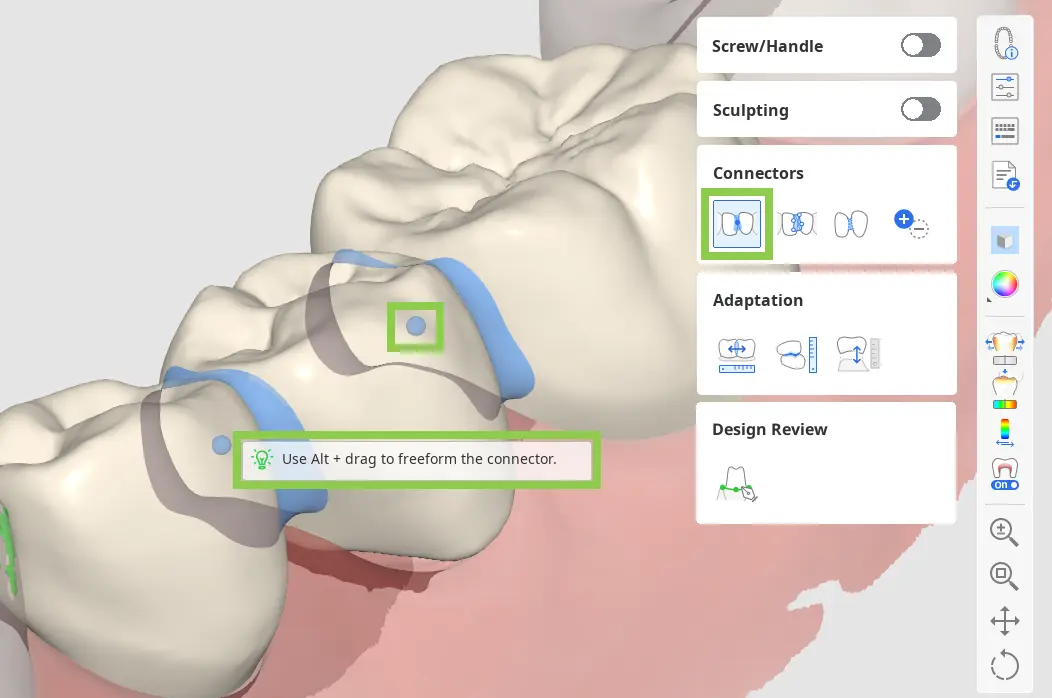

• 在使用“移动”时，拖动连接体的中心点可自动重新调整连接体的位置与剖面面积。

  🔎提示

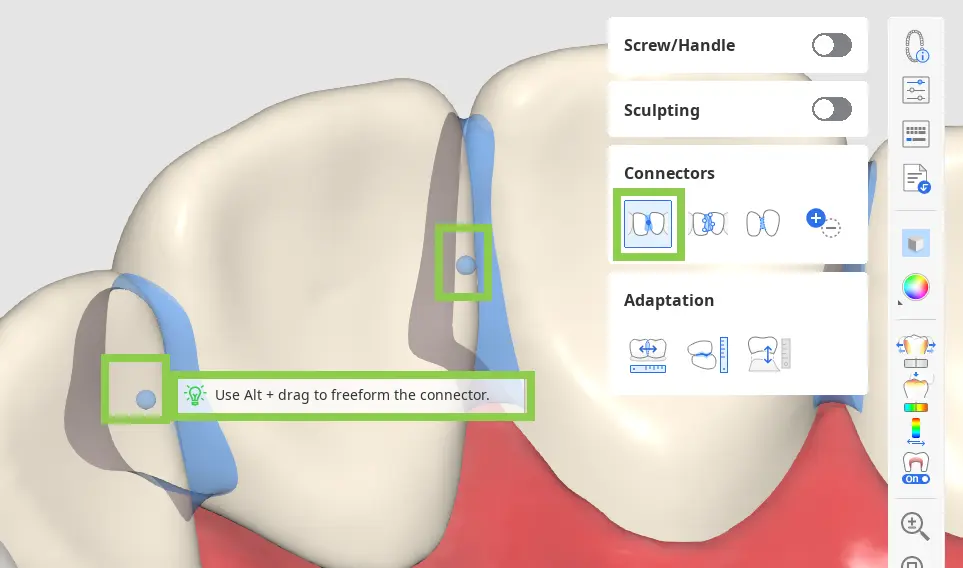

  按住Alt/Option键可使用鼠标快速自由调整连接器。

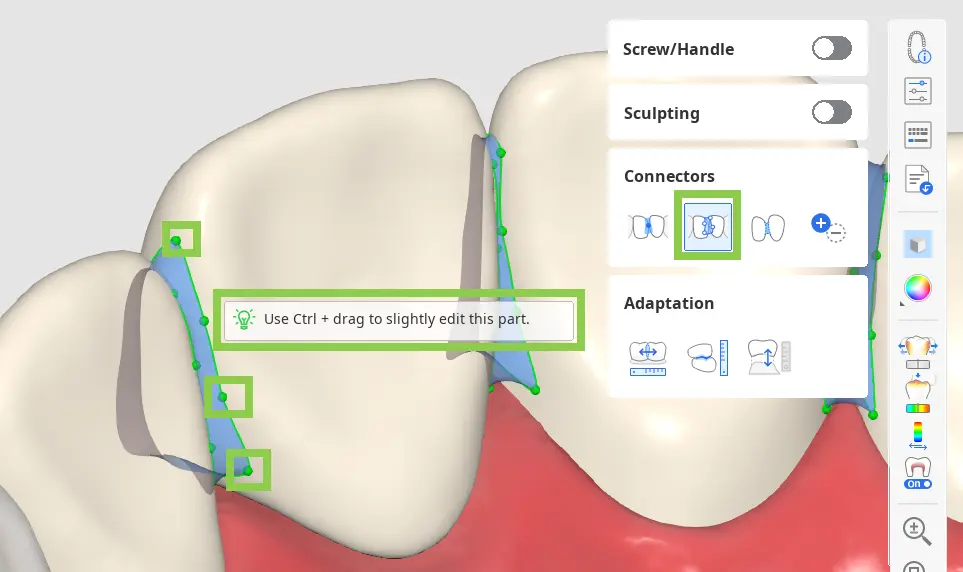

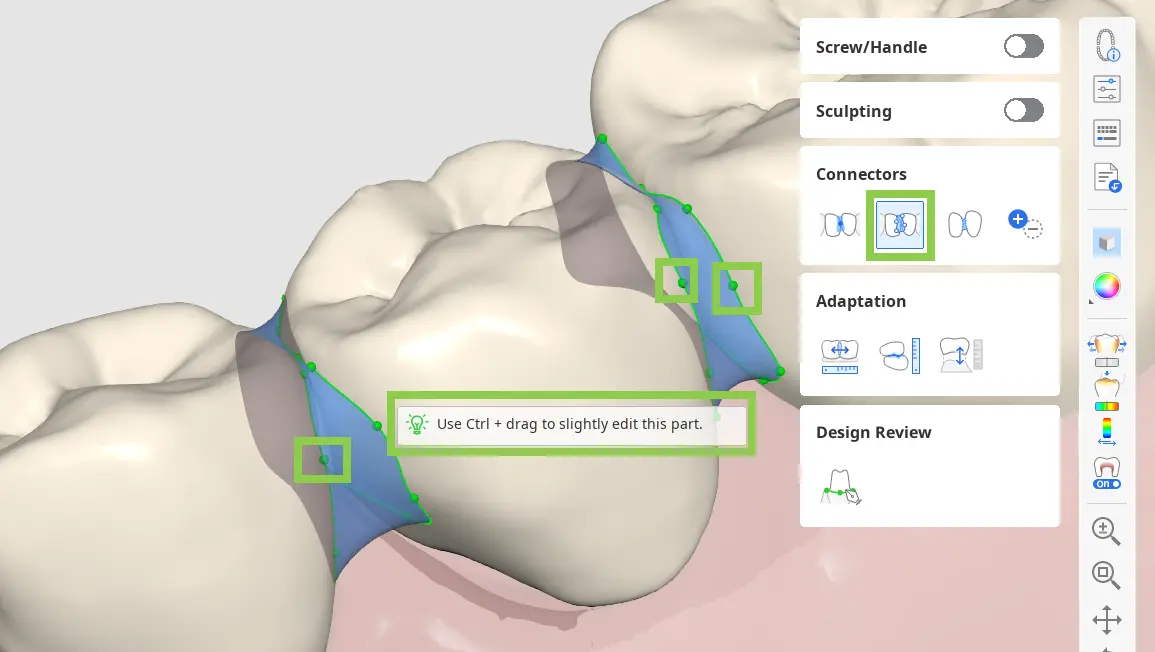

• 在使用“编辑”时，两颗牙齿上连接体的边缘线将会出现。 您可以通过编辑这些边缘线来调整连接体的形状。 与编辑牙齿的边缘线类似，点击相应区域来添加相应的点，点击鼠标右键进行删除，拖动相应的点则可完成移动。

  🔎提示

  按住Ctrl/Command可快速在边缘线进行细微修改。



• 当启用“允许小连接体”选项时，程序将忽略“参数设置”中定义的最小剖面面积。 相反，其仅根据邻牙的实际接触点来创建连接体。

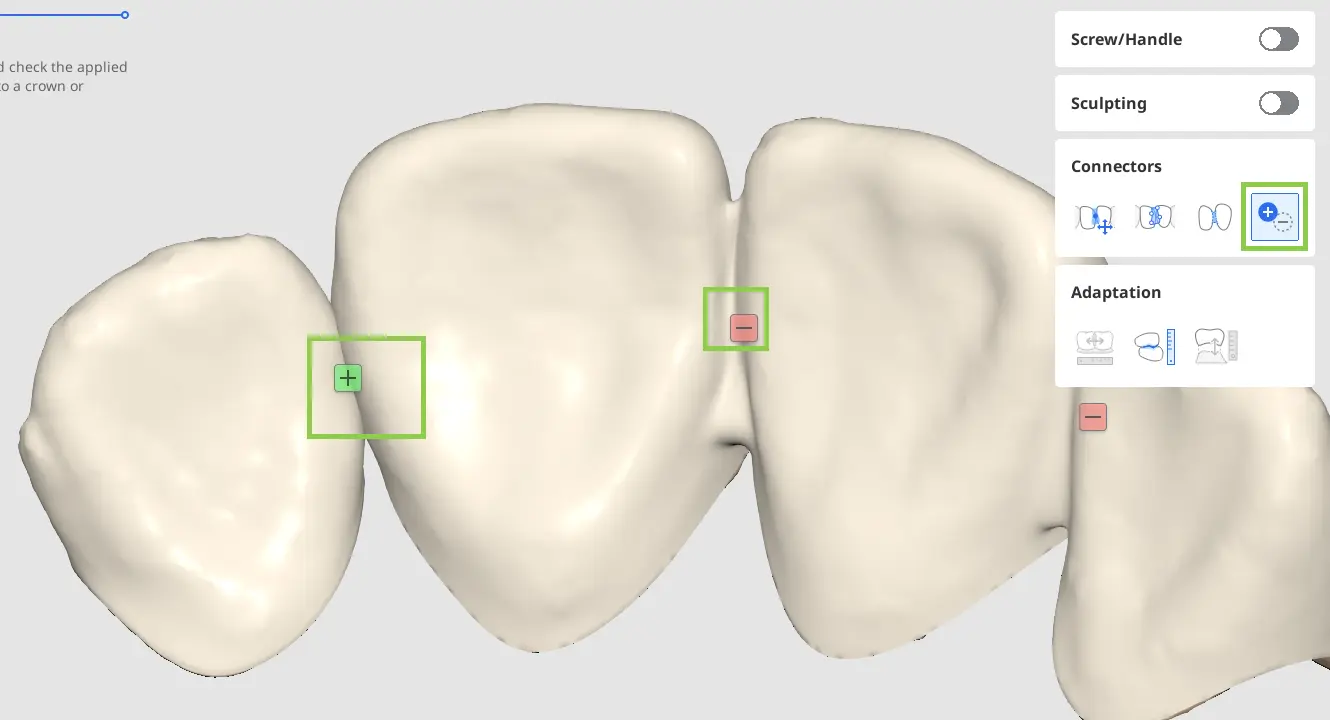

• 启用“添加/移除”功能即可管理所有已注册单元之间的连接体，不受表单信息限制。 这使您能够将牙桥拆分为独立单元或将独立单元组合成牙桥。

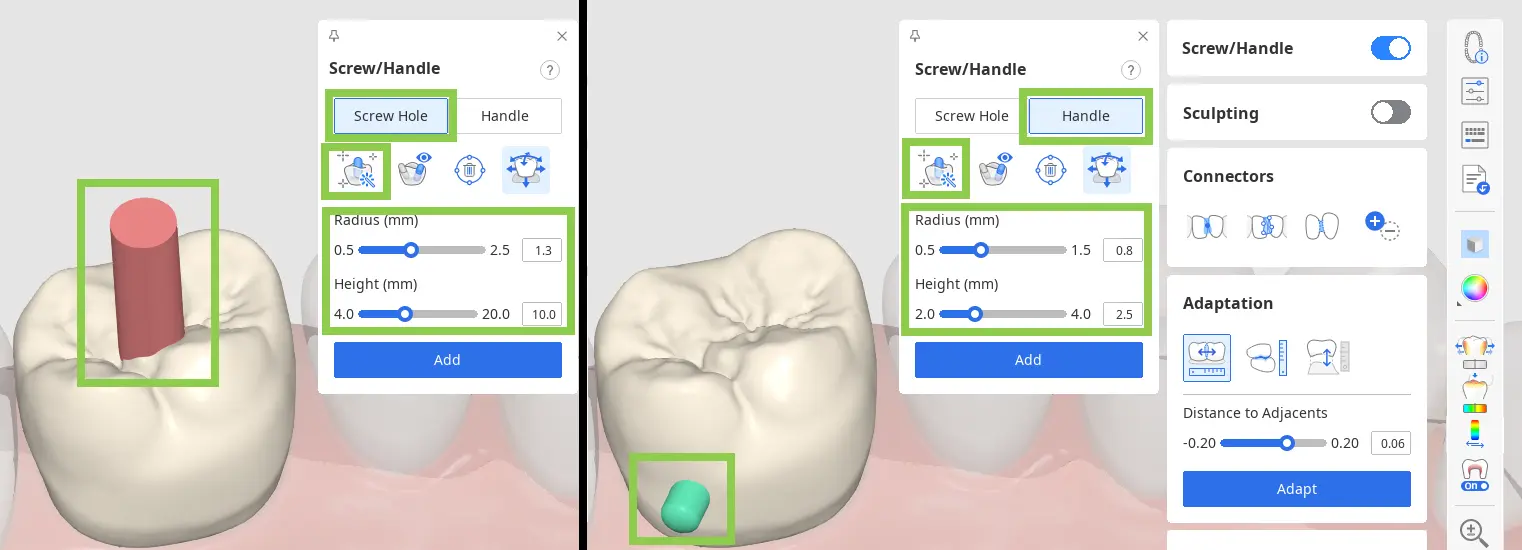

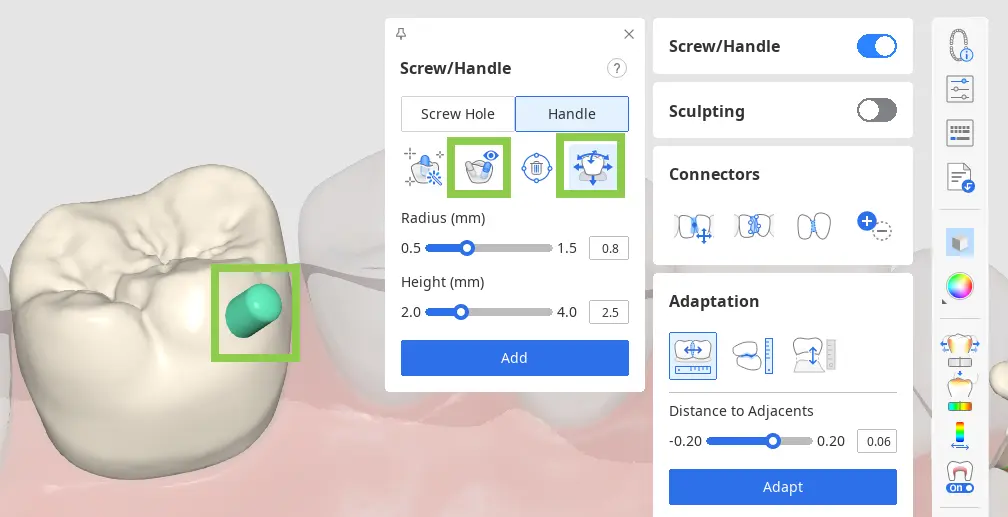

5. 如您正在进行牙冠设计，您可以使用“螺丝/把手”来添加螺丝孔或把手。

• 首先，选择要添加的部件，然后点击“自动设置”。 这将自动将圆柱体放置在最合适的位置——舌侧的把手以及中间的孔。 然后，调整下方圆柱体的半径与高度，点击“添加”。

  🔎提示

  创建部件所需的圆柱体也可以通过双击鼠标来手动放置在所选位置。



• 您还可以使用“移动”工具来快速移动圆柱体，并通过旋转数据改变其方向，然后使用“朝向您”来将其设置为您的视角。

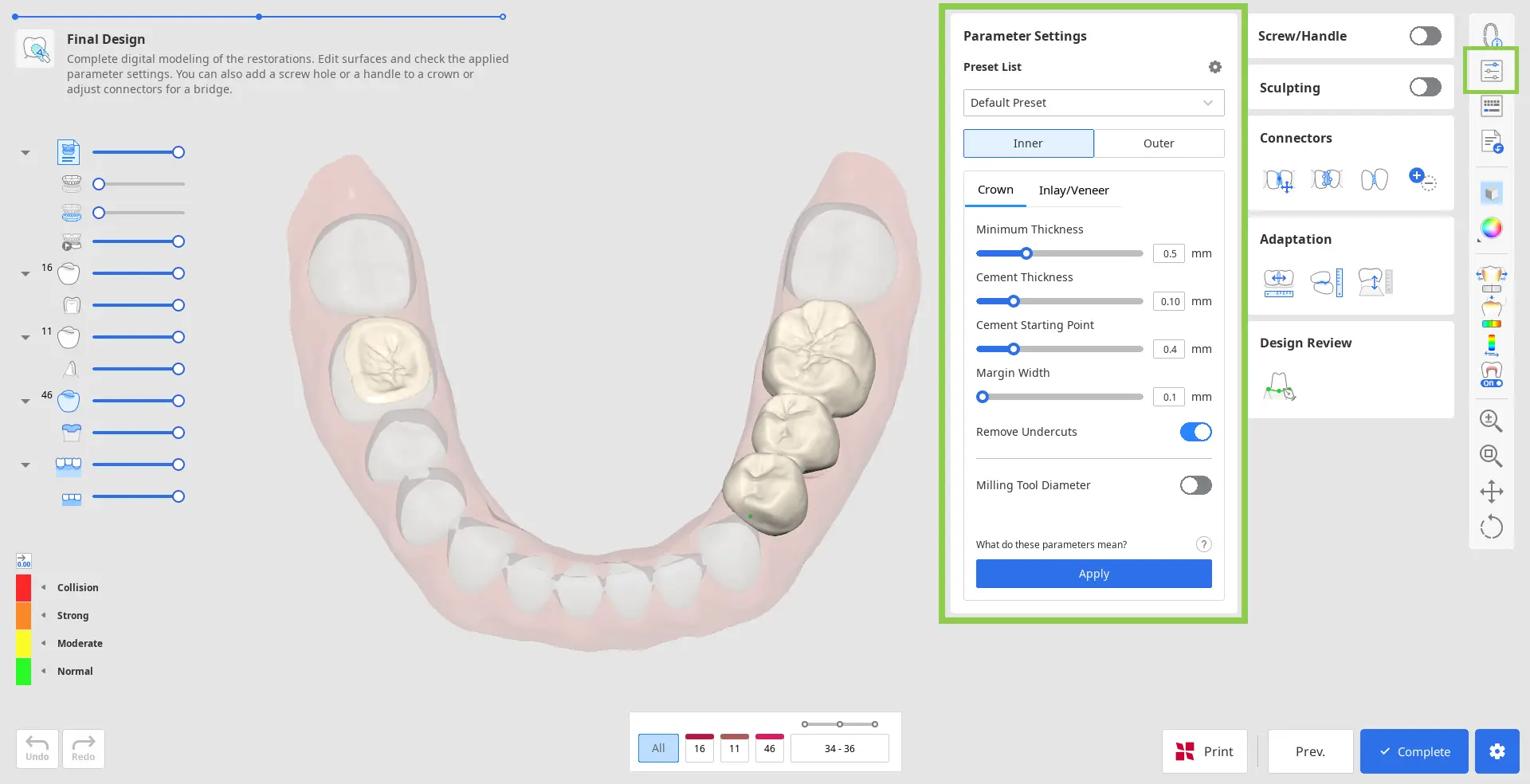

6. 然后，在保存您的设计之前，查看“参数设置”中的内部与外部参数。 内部与外部参数都可以在相应的标签中进行调整。

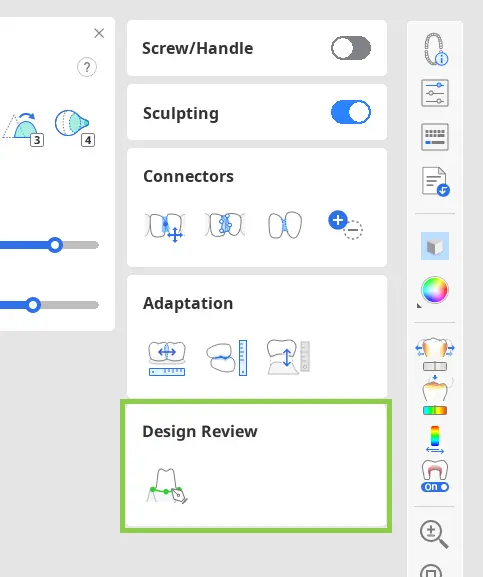

7. 在保存或打印之前，请务必检查已创建的修复体。 如您需要修正内表面，但又想保留外表面的操作，可使用“设计检查”工具箱中的“边缘线&就位道”，而非返回去操作。 该功能将带您返回边缘线创建步骤，即使在更改后也可保持外表面的设计不变。

🔎注意

在使用“自动创建”创建单冠时，“设计检查”工具箱将提供两项功能：

• 边缘线&就位道：可让您修正边缘线及就位道，以便在调整内表面的同时保留外表面设计。

• 牙齿数据排列：可让您调整数据库数据的位置，以便在修改外表面的同时保留内表面。

🔎注意

如Medit Link病例中包含下颌运动轨迹记录，您可通过“设计检查”工具箱中的“动态咬合”功能进行动态咬合模拟与检查。

8. 完成所有设计工作后，您可以通过“完成”按钮将设计保存到Medit Link病例中，也可以通过“使用SprintRay打印”来使用SprintRay打印机进行打印。

⚠️付费功能

将完成的修复体设计保存为STL文件并导出是一项付费功能。 价格会因扫描仪所有权状态及地点而异。

如想了解有关付款的更多信息，请浏览Medit帮助中心或点击此处。

⚠️ 警示

如在连接RayWare Cloud时遇到困难，请参考下列故障排除指南：

• 检查您的网络连接

• 验证您的登录凭证（用户名与密码）

• 检查您的修复体设计

如问题仍然存在，请联系SprintRay客服支持人员。

该作业流程专为快速高效地创建诊断蜡型而设计。 其使用户能够设计未来修复体的外表面，然后将其与牙弓数据一同打印出来。 整个作业流程仅包含两个步骤。

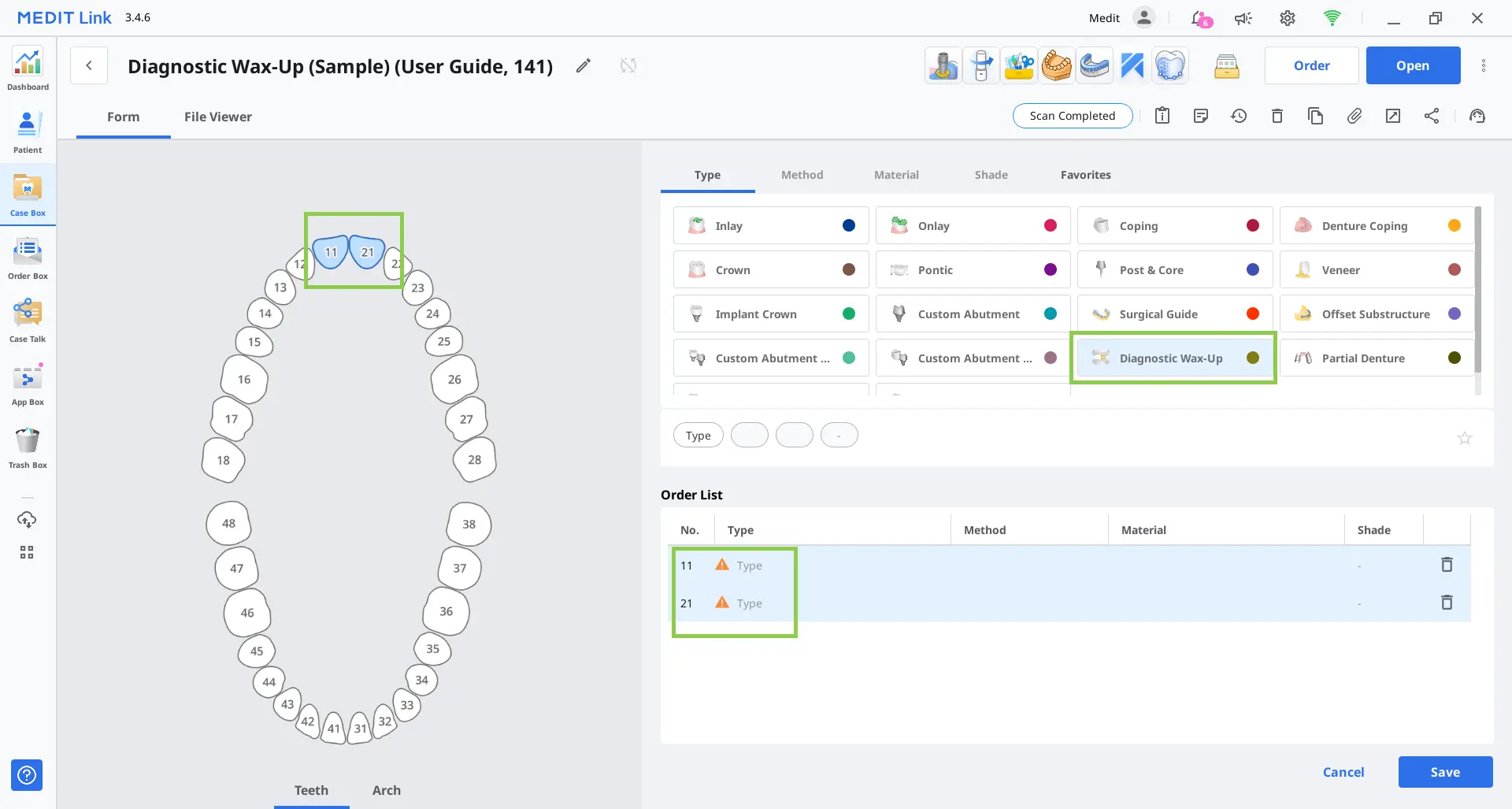

1. 该模块仅在Medit Link中的表单信息指定了正确的产品类型时可用：诊断蜡型。 请确保将其分配给所有被指定为项目目标的牙齿。 然后保存表单并运行Medit ClinicCAD。

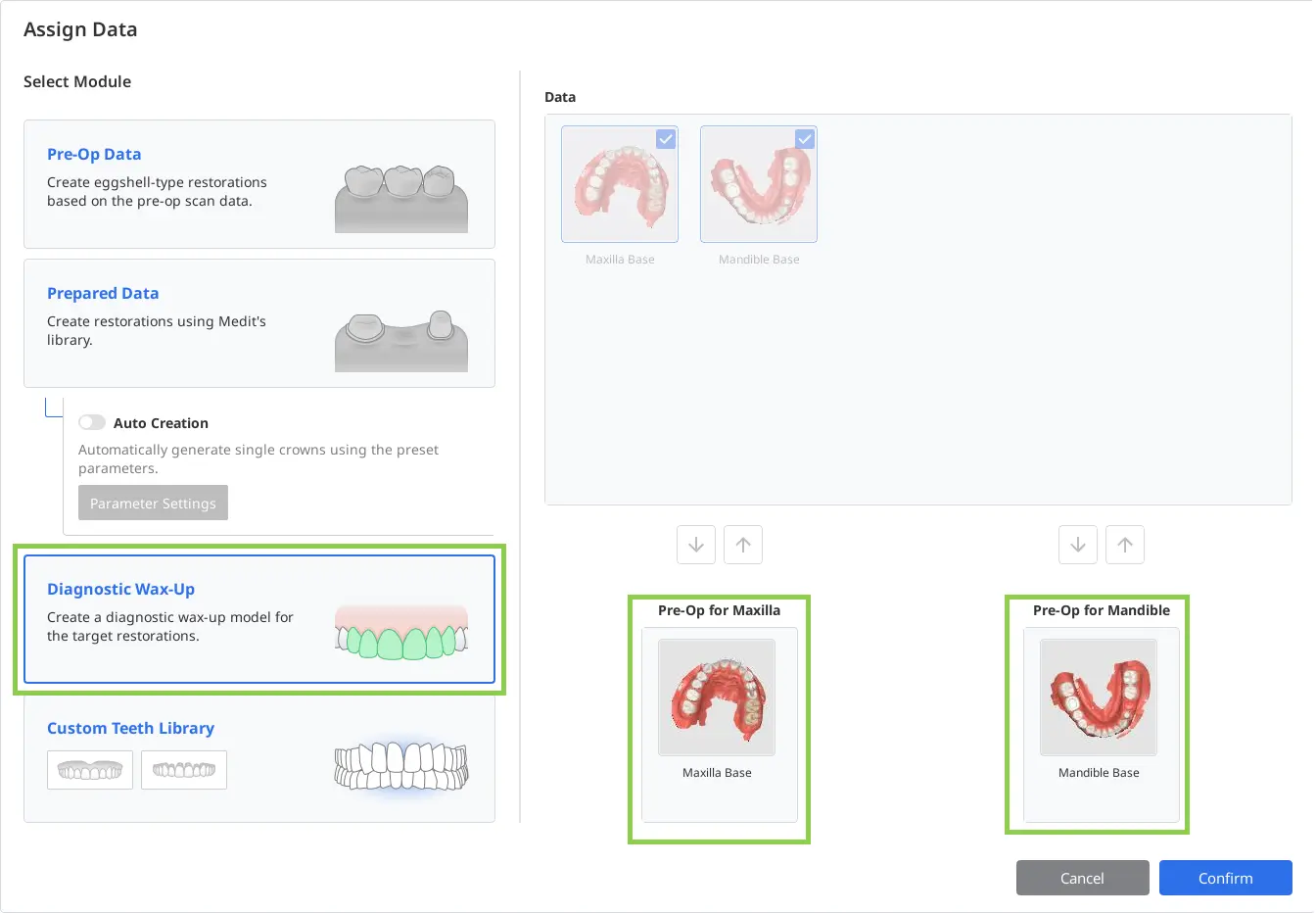

2. 在“分配数据”对话框中，选择“诊断蜡型”并为至少一个牙弓分配数据。 点击“确认”。

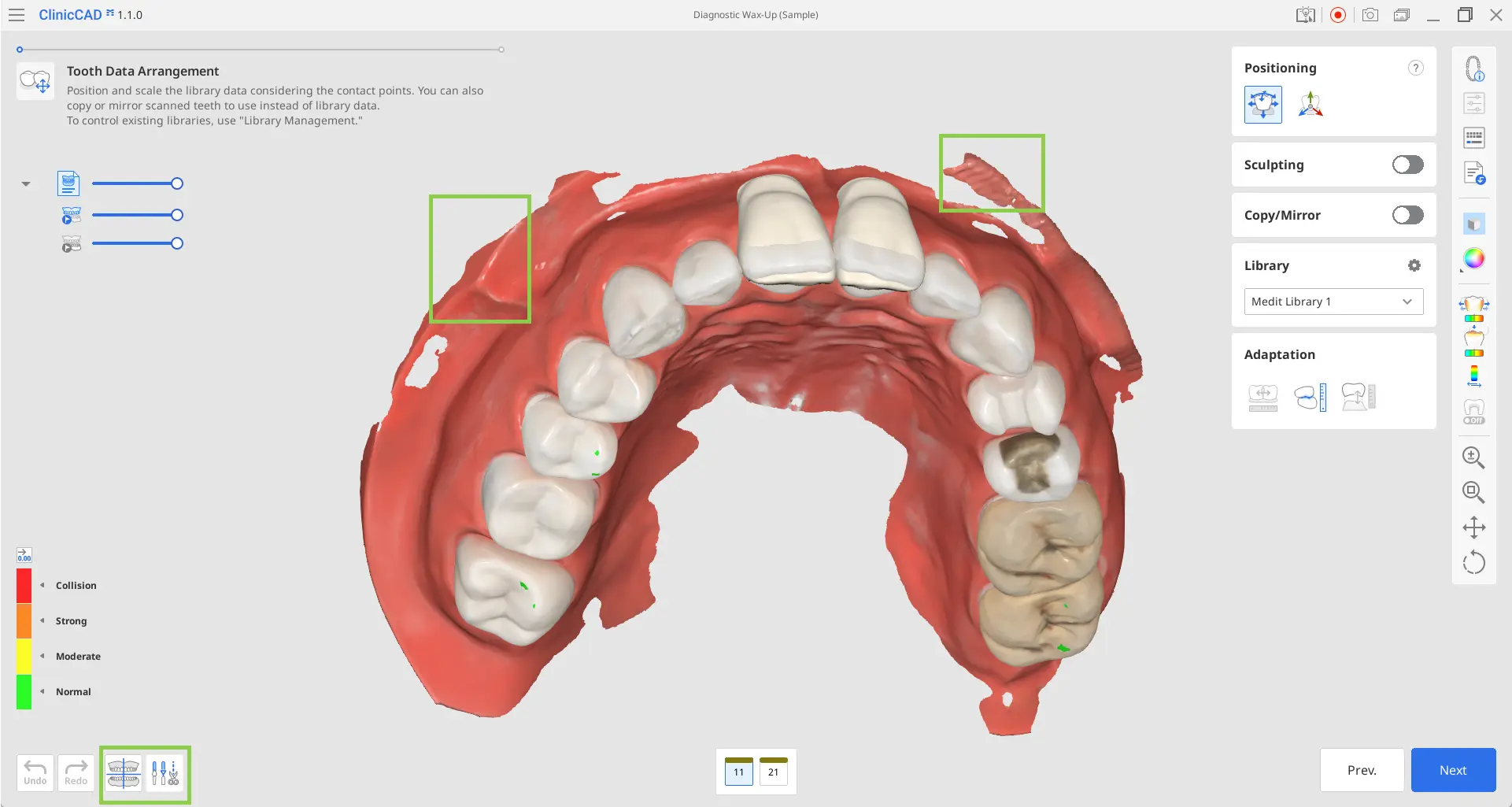

3. 在导入数据后，您将进入“牙齿数据排列”步骤。 在开始蜡型制作前，请检查扫描数据中是否存在多余的软组织或错位现象。 如有需要，请使用位于左下角的“数据对齐”与“数据编辑”模式来进行必要的调整。

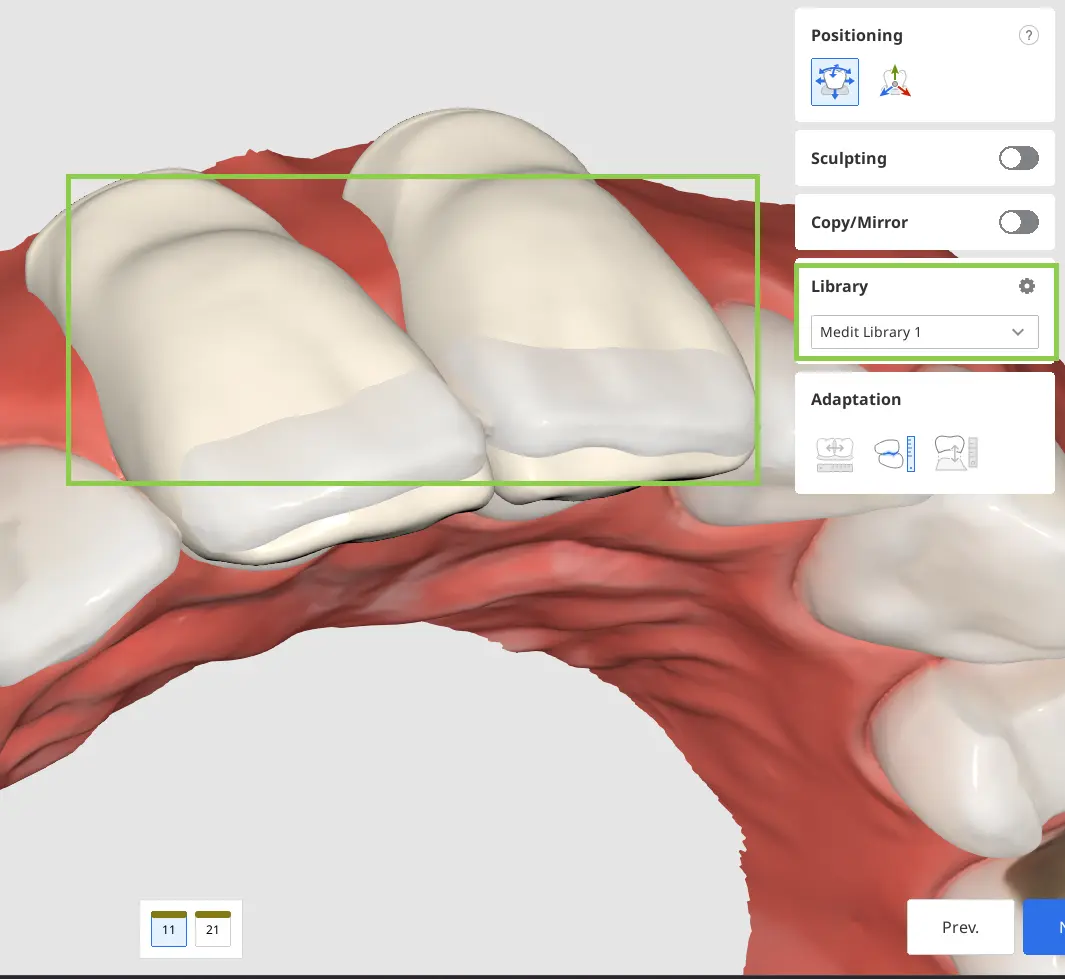

4. 您可以通过使用牙齿数据库数据或复制导入的扫描数据中的牙齿来创建目标修复体。

• 数据库数据将自动显示在指定的目标牙齿上。 您可以在右侧的“数据库工具箱”中更改所选数据库。

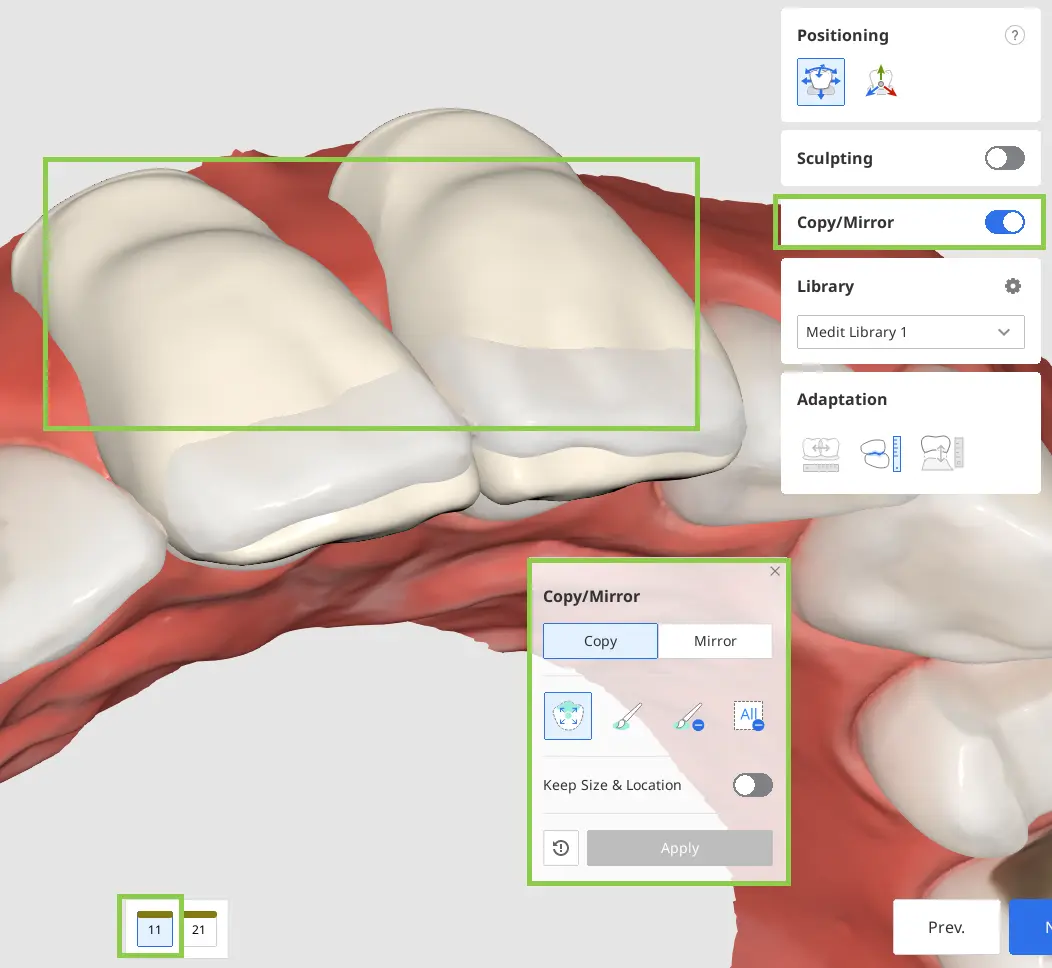

• 在复制时，您可以使用在开始时通过“分配数据”对话框导入的术前数据，或通过侧工具栏中的“导入附加数据”加载的任何其他参考扫描数据。 后者可让您从其他Medit Link病例或任何本地存储的数据中导入附加数据。 如想复制数据，可使用“复制/镜像呈现”工具。 “复制”可用于创建一个与扫描牙齿完全相同的复制品，而“镜像呈现”则可创建一个对称的复制品。 请注意：复制或镜像呈现的数据仅适用于底部表单中当前选中的单颗牙齿，从而使您能够保留其他牙齿的数据库数据。
  首先在底部表单中选择目标牙齿，然后选择“复制”或“镜像呈现”选项。 接下来，使用可用的选择工具定义要复制的数据，然后点击“应用”。

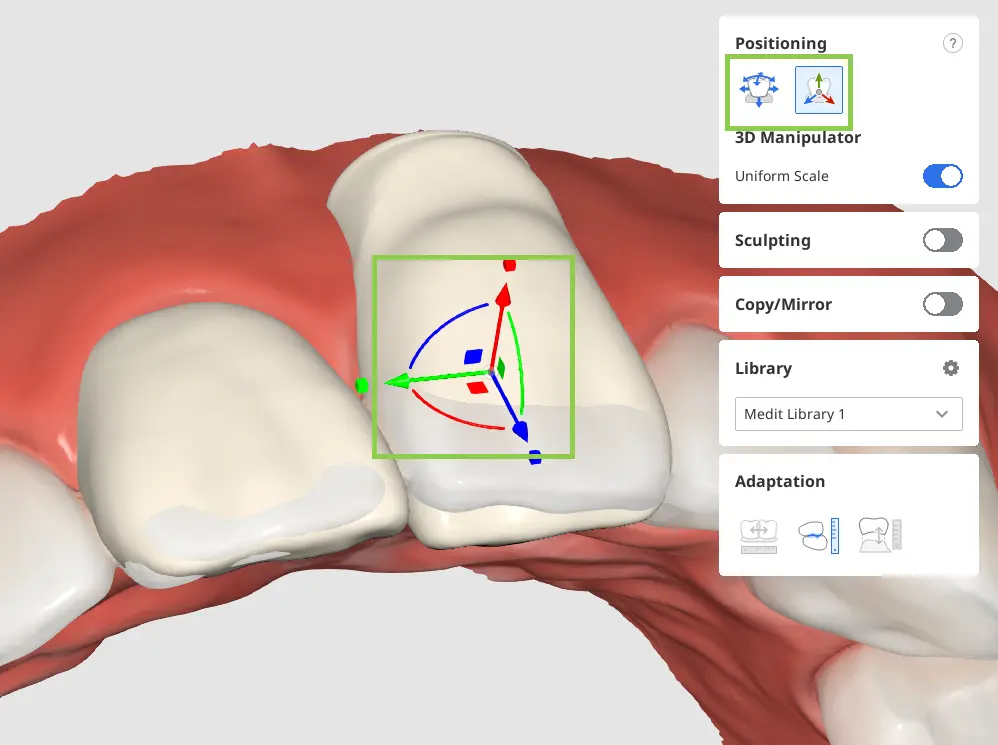

5. 在您排列好所有目标牙齿的牙齿数据后，使用“定位”工具即可调整数据的位置。 您可以移动、缩放或旋转牙齿数据，以确保其位置正确。 请确保排列好的牙齿数据在牙龈侧没有突出。

• 如您想不受限制地控制数据移动，请使用“任意移动/缩放”。 而如想移动数据，则请使用鼠标。 有关旋转与缩放等其他操作，请查看工具箱中问号下的键盘快捷键。 如要对数据位置进行精确或微小的调整，请使用“3D调节”。 该功能可让您沿坐标轴控制数据。

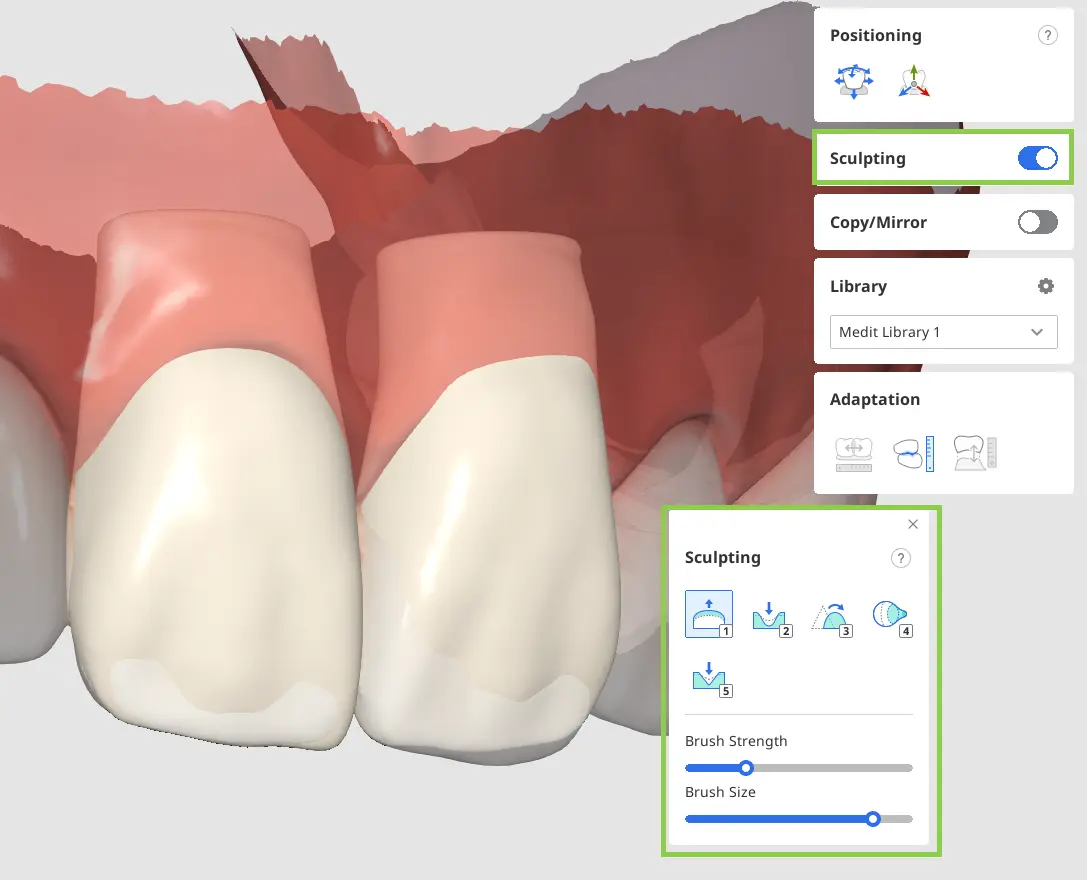

6. 当所有牙齿数据都已排列定位后，如有必要，请对数据进行雕刻。

7. 在完成所有操作后，点击“下一步”进入最终的作业流程步骤。

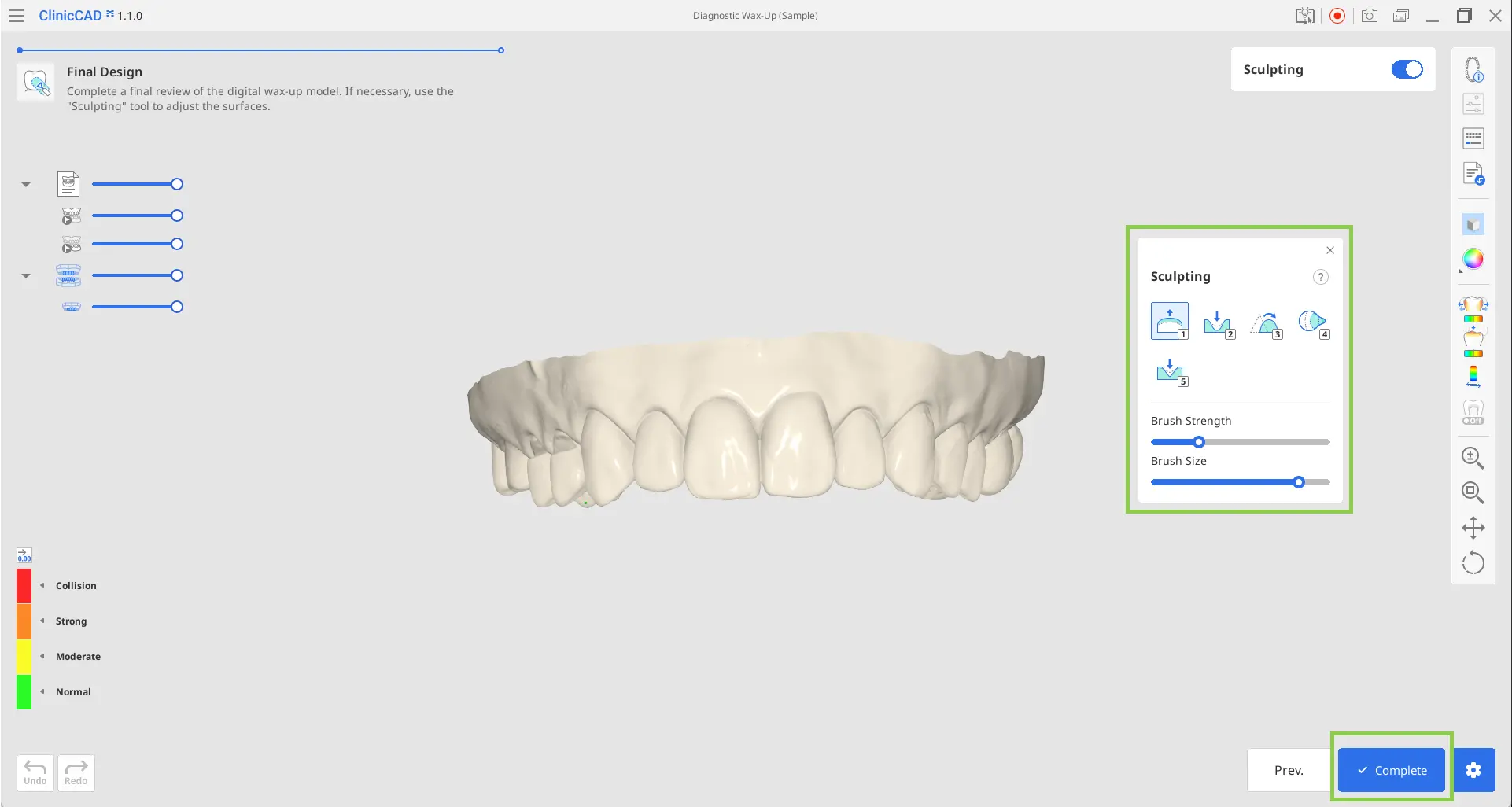

8. 在最后一步中，您安排的修复体数据将与牙弓数据合并为单个数据集。 仔细检查合并后的网格，如有必要，请进行最终的雕刻调整。 在完成后，点击“完成”即可将结果保存至Medit Link病例中。

该模块可让用户创建自定义的牙齿数据库，其可用于后续的修复体治疗。 自定义数据库可通过扫描数据生成，也可基于单个牙齿文件的现有数据集生成。

1. 首先选择用于创建自定义数据库的数据类型——扫描数据或单个文件——并据此准备相应数据。

• 扫描数据：对应的Medit Link病例中可提供术前扫描数据。

• 单个数据：本地可用的单个牙齿文件的数据集。 文件名必须遵循FDI或US编号系统。 每个牙齿网格必须具有开放式底座（底部敞开）。 支持的文件格式为STL、OBJ、PLY及meditMesh。

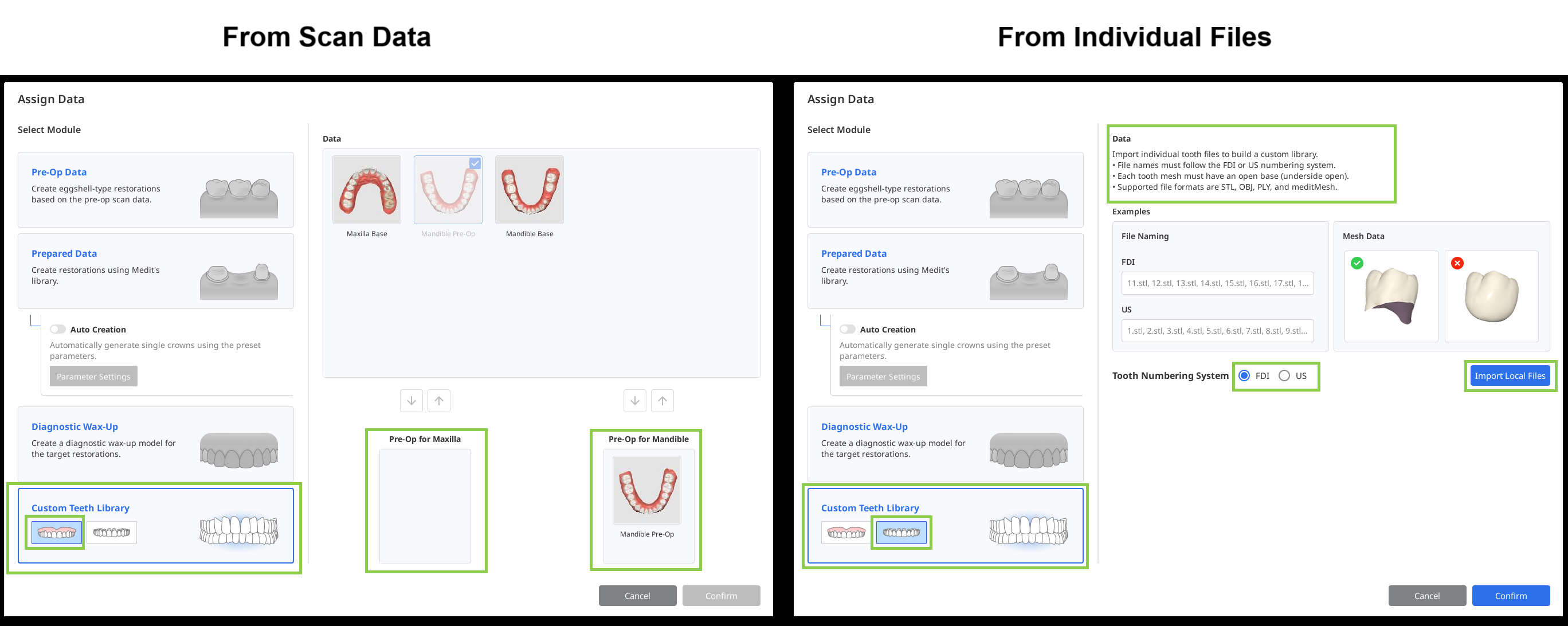

2. 在“分配数据”对话框中，选择“自定义牙齿数据库”，然后选择“扫描数据”或“单个文件”。 如您使用Medit Link病例的数据，请将数据分别标记为上颌与下颌。 如您使用的是单个文件，请选择所采用的牙齿编号系统，并通过“导入本地文件”功能导入所有可用的文件。

从扫描数据生成的数据库

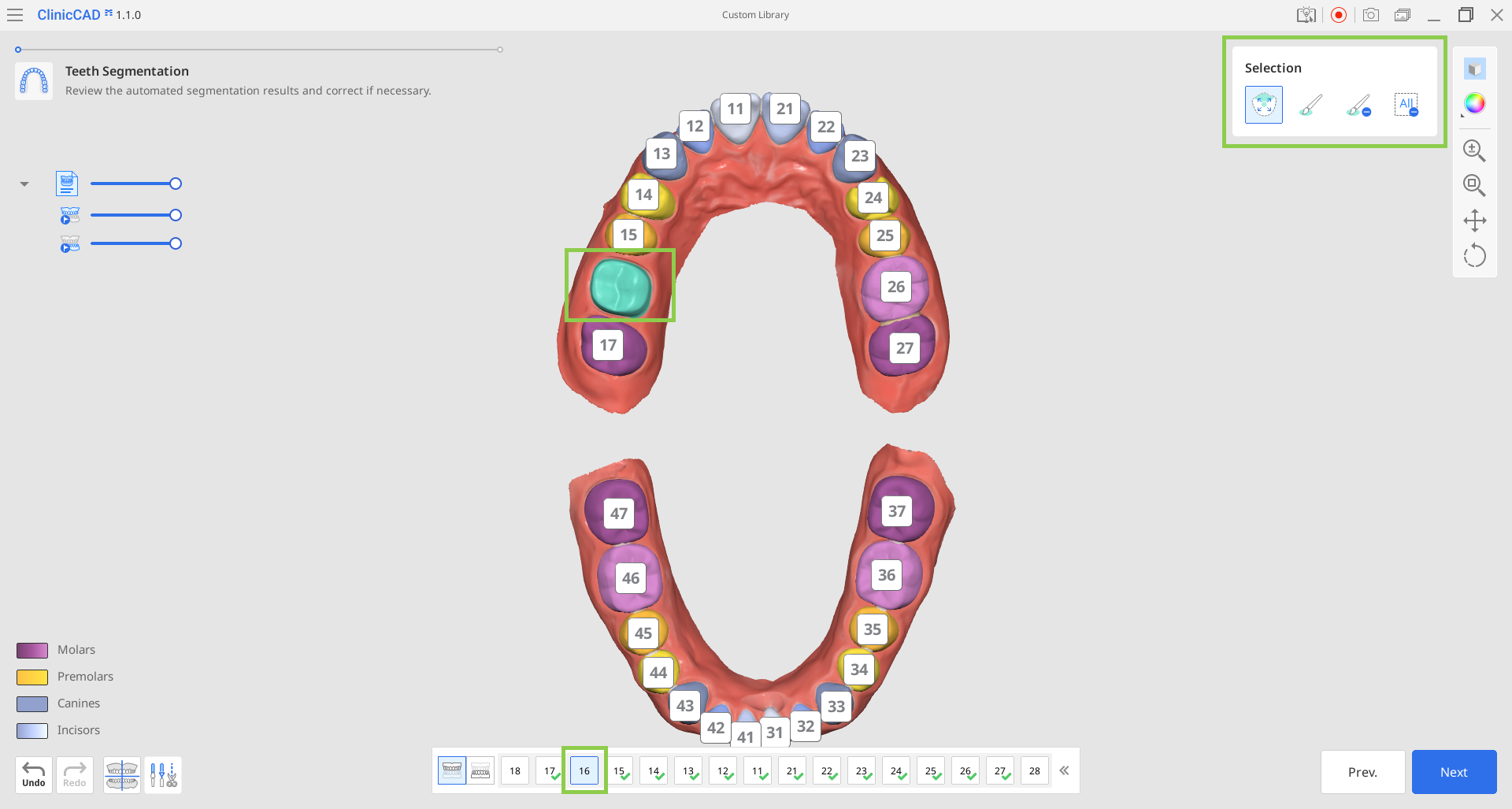

1. 在导入扫描数据后，App将自动识别并分割每颗牙齿。 请仔细检查结果，以确保每个牙齿编号均已得到正确分配且对应数据同样均已得到正确选取。
如需修正任何牙齿，请在下方表单中选择对应编号，随后使用可用的选择工具来重新分配其数据。

2. 在所有牙齿均得到正确选择后，请点击“下一步”。

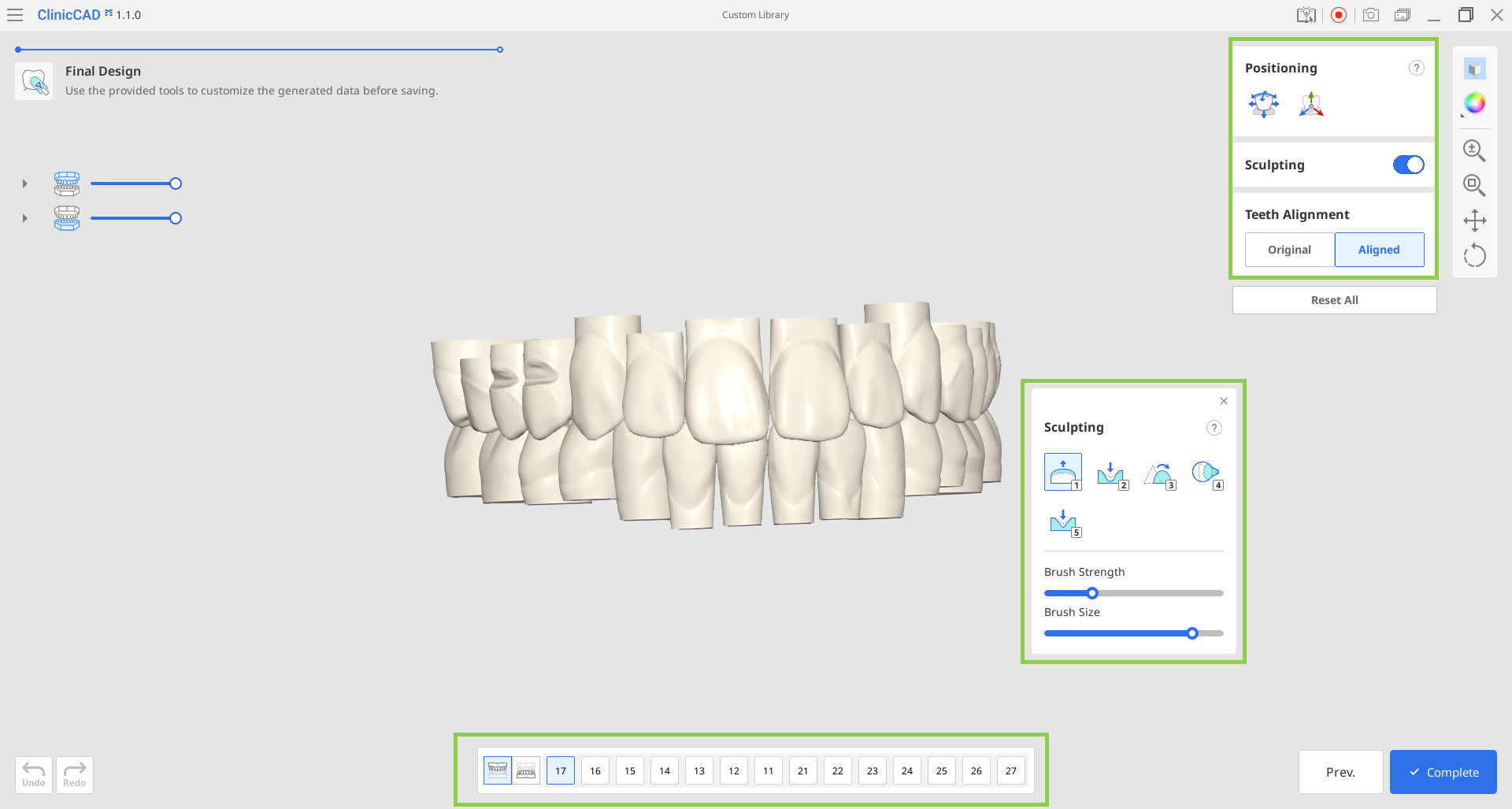

3. 您的牙齿数据库将在最后一步生成。 请检查数据以确定是否有牙齿需要重新定位或雕刻。 在调整目标牙齿的位置或进行雕刻前，请务必在下方的表单中选择该牙齿。 您还可以选择根据原始扫描结果或沿颌骨牙颌曲线来对齐牙齿。

4. 在结束所有操作后，点击“完成”即可将数据库保存至Medit Link病例。

从单个文件生成的数据库

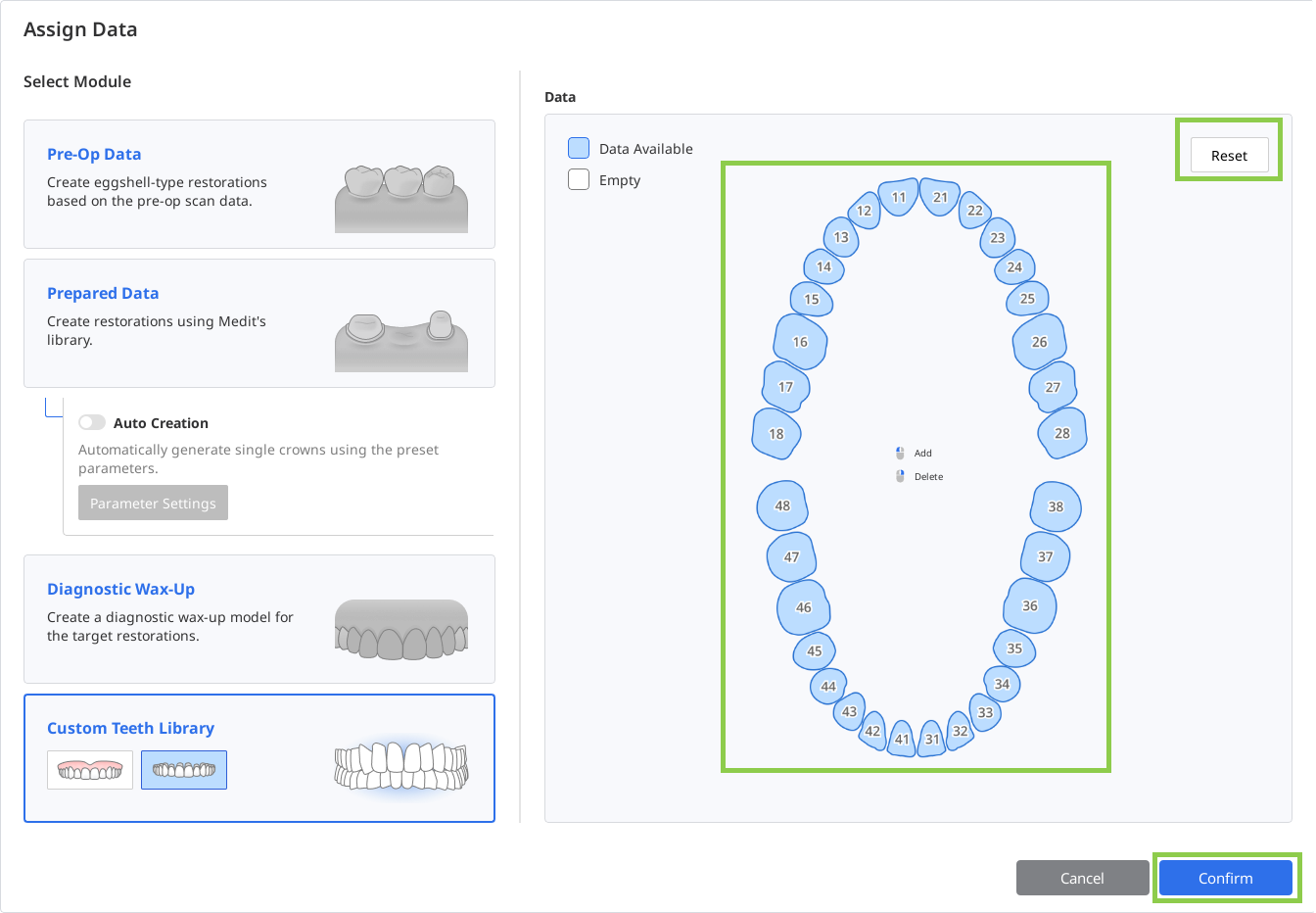

1. 在导入文件后，图表将显示可用的牙齿数据。 请确认所有所需牙齿均已导入。 如需重新上传数据，请点击顶部的“重置”即可。

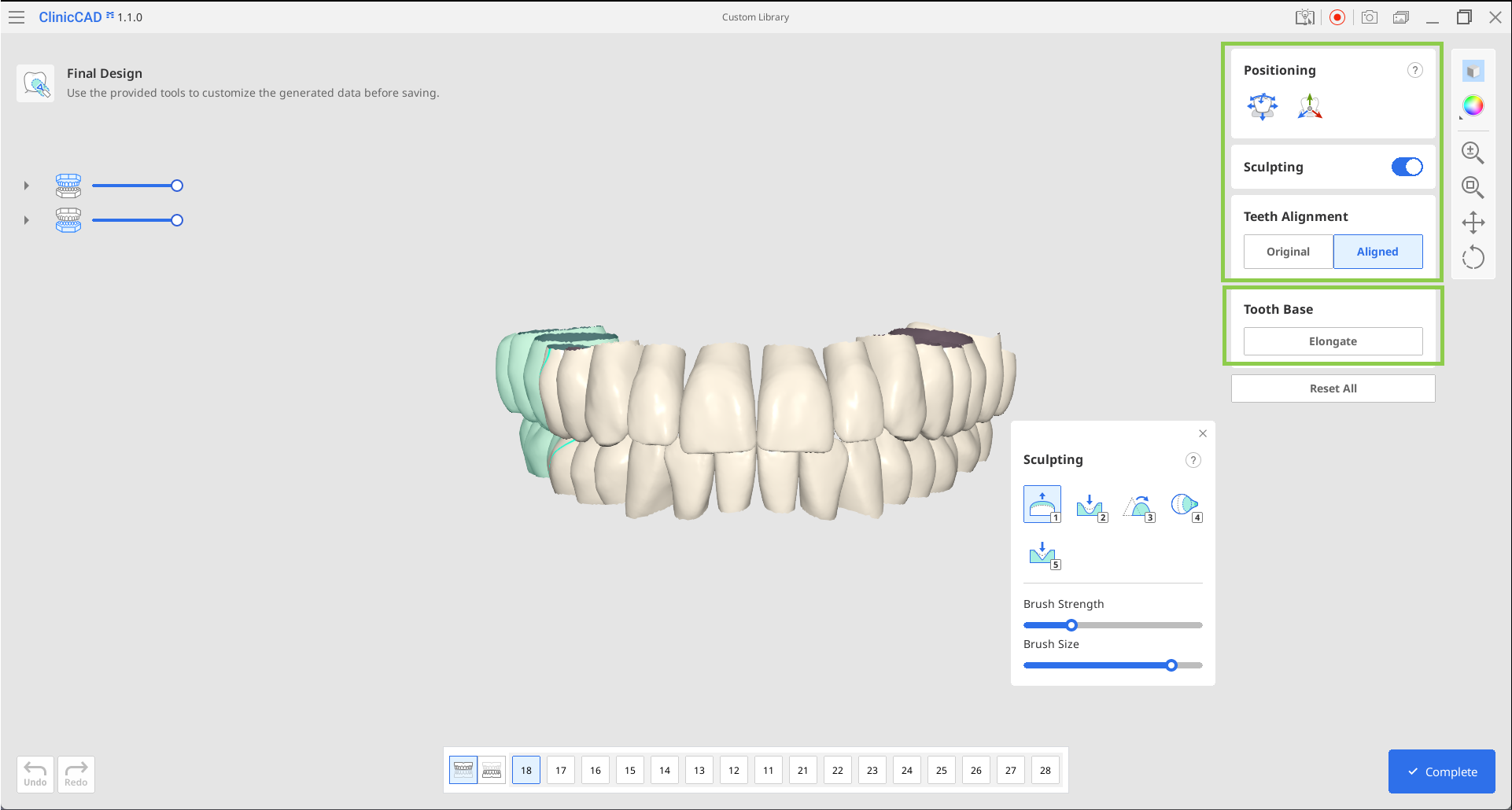

2. 您随即将进入最后一步，您可以在该步骤中重新定位并雕刻所导入的数据、调整其对齐方式并通过延长其长度来修改牙基。

3. 在结束所有操作后，点击“完成”即可将数据库保存至Medit Link病例。

Flipper（带桥体的临时修复体）

该作业流程旨在快速简便地设计以桥体为核心部件的临时修复体（即“Flipper”）。 在此过程中，既设计了桥体，也设计了其支撑底座。 作业流程包含四个步骤：牙齿数据排列 → 就位道 → Flipper底座 → 最终设计。



1. 如要开始处理Flipper，请通过带有空白表单的Medit Link病例启动App（Medit Link不支持将Flipper作为独立的产品类型）。

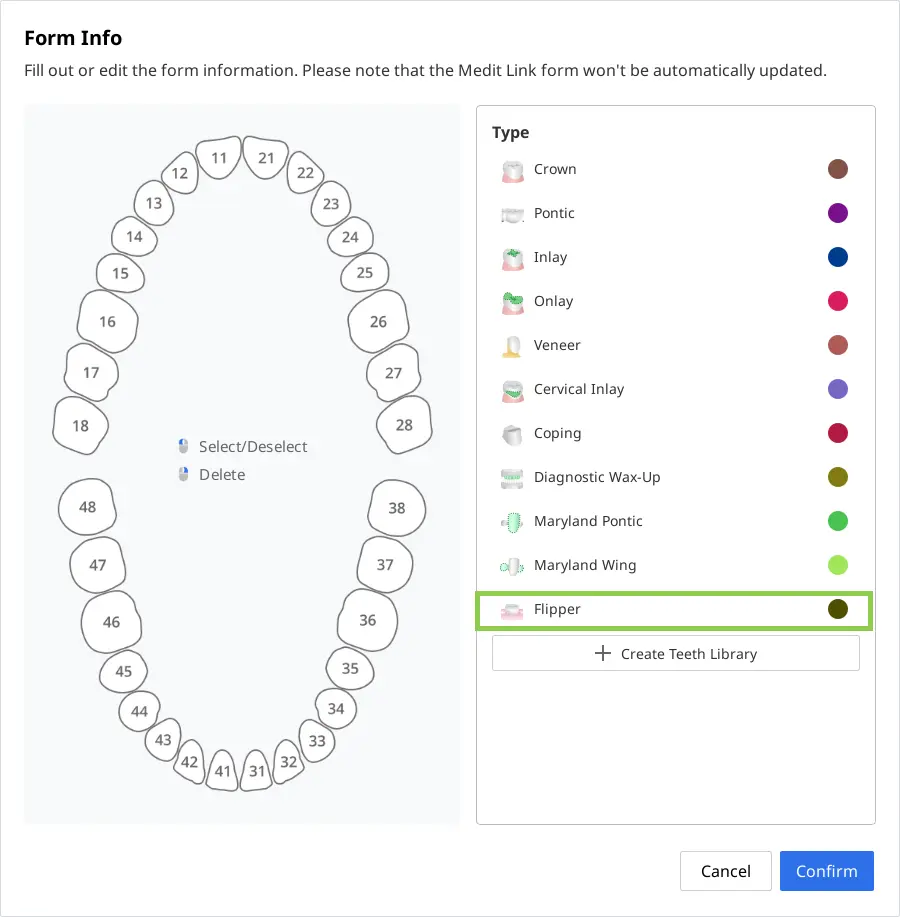

在打开App后，您可以在App内填写表单。 选择将转换为桥体的牙齿编号，然后在右侧选择“Flipper”。

⚠️ 警示

为确保设计准确，建议的桥体数量为一个或两个。

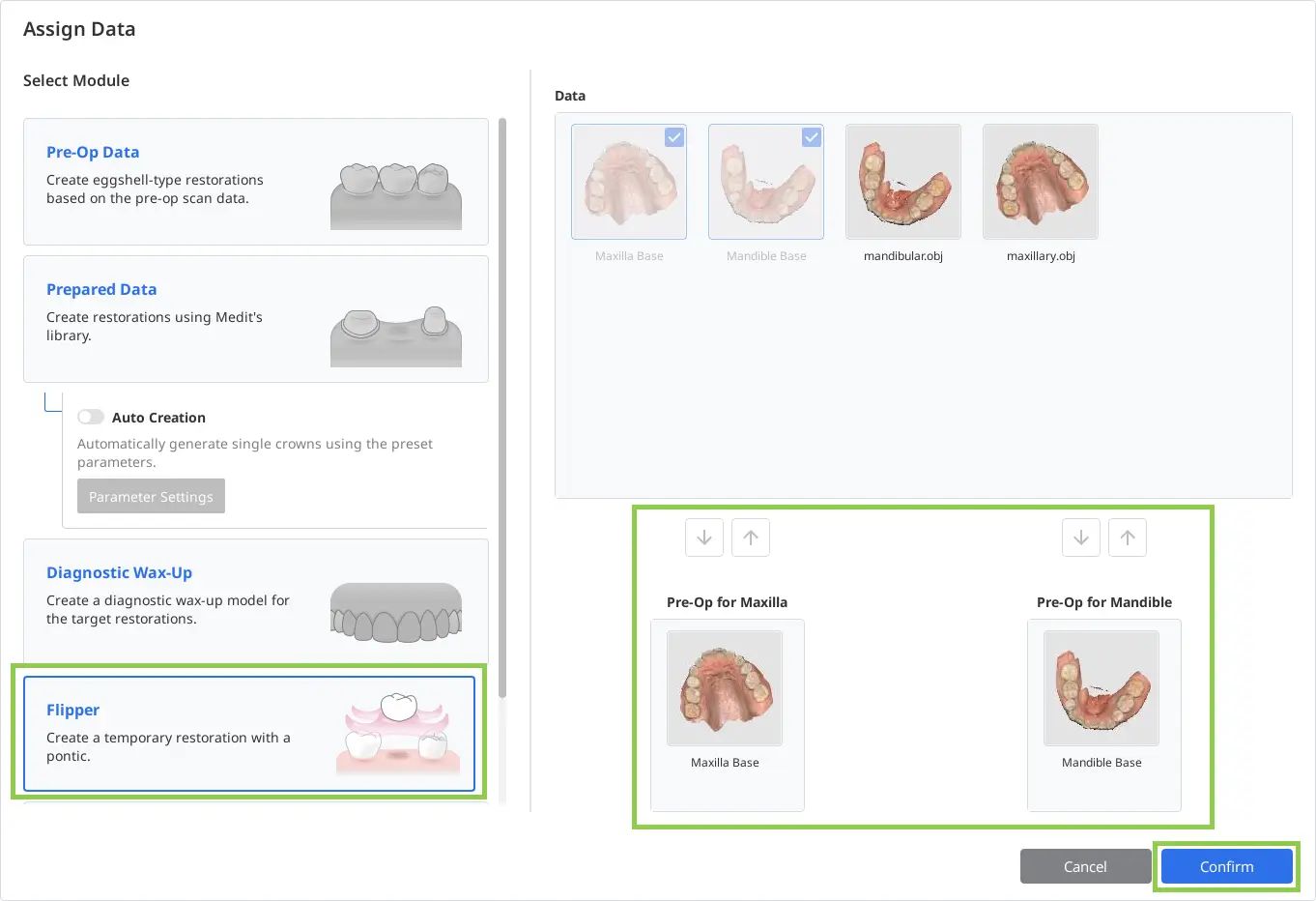

2. 在填写完表单后，请选择“Flipper”模块并分配扫描数据。 点击“确认”即可导入分配的数据。

3. 首先，您将进入“牙齿数据排列”步骤，在此步骤中桥体将得到定位。 在开始设计前，请检查扫描数据中是否存在多余的软组织或错位现象。 如有需要，请使用位于左下角的“数据对齐”与“数据编辑”模式来进行必要的调整。

ℹ️ 注意

请参阅本指南的《作业流程》章节，了解如何使用“数据对齐”与“数据编辑”功能。

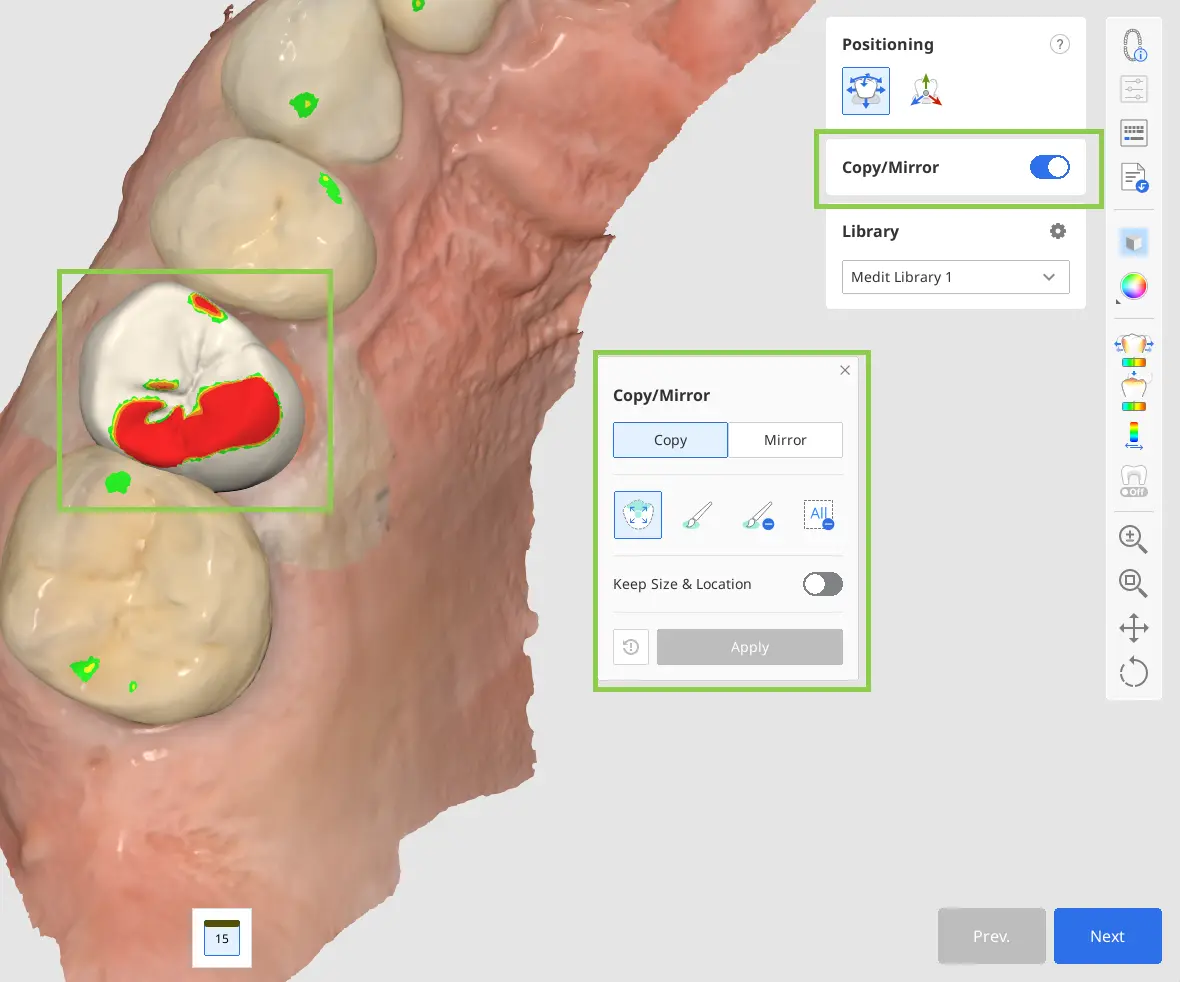

4. 您可以通过使用牙齿数据库数据或复制导入的扫描数据中的牙齿来创建目标修复体。

• 数据库数据将自动显示在指定的目标牙齿上。 您可以在右侧的“数据库工具箱”中更改所选数据库。

ℹ️ 注意

有关管理可用牙齿数据库的更多详细信息，请参阅本指南的《数据管理》章节。

• 在复制时，您可以使用在开始时通过“分配数据”对话框导入的术前数据，或通过侧工具栏中的“导入附加数据”加载的任何其他参考扫描数据。 后者可让您从其他Medit Link病例或任何本地存储的数据中导入附加数据。 如想复制数据，可使用“复制/镜像呈现”工具。 “复制”可用于创建一个与扫描牙齿完全相同的复制品，而“镜像呈现”则可创建一个对称的复制品。 请注意：复制或镜像呈现的数据仅适用于底部表单中当前选中的单颗牙齿，从而使您能够保留其他牙齿的数据库数据。
  首先在底部表单中选择目标牙齿，然后选择“复制”或“镜像呈现”选项。 接下来，使用可用的选择工具定义要复制的数据，然后点击“应用”。

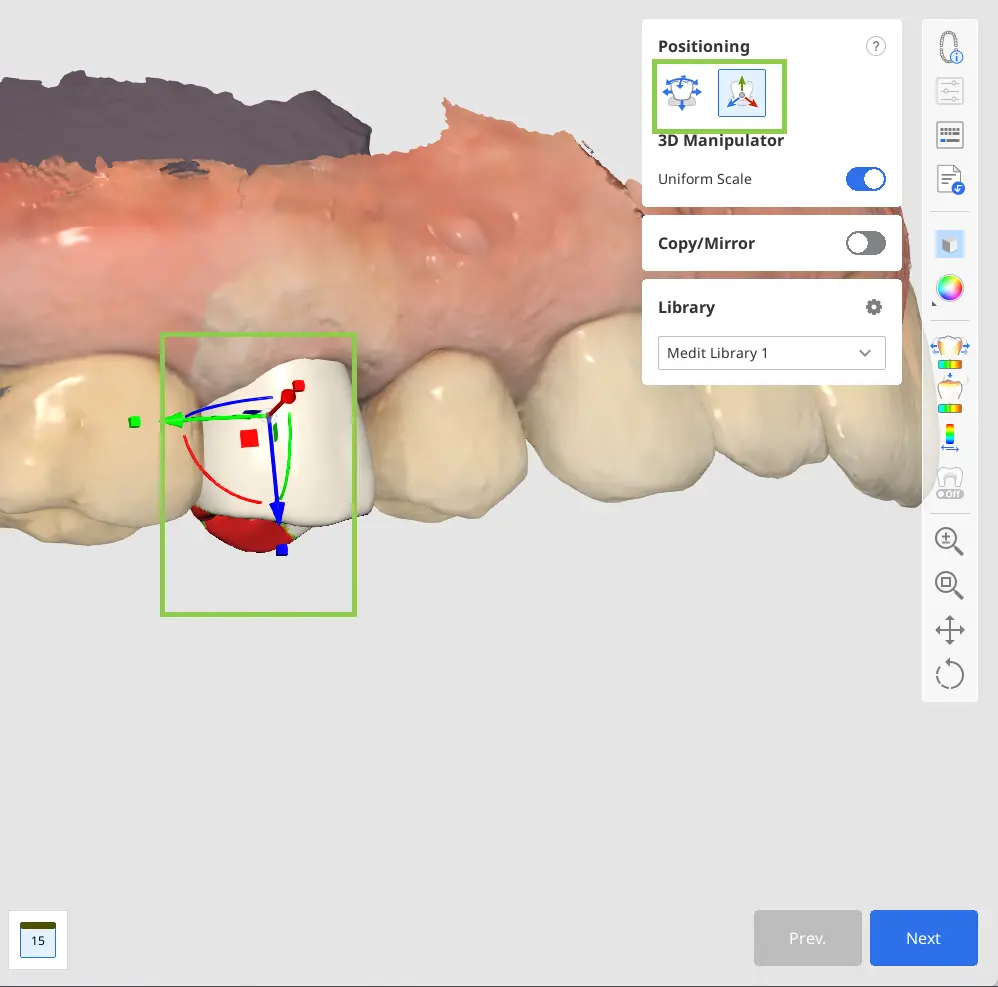

5. 在您排列好所有目标牙齿的牙齿数据后，使用“定位”工具即可调整数据的位置。 您可以移动、缩放或旋转牙齿数据，以确保其位置正确。 请确保排列好的牙齿数据在牙龈侧没有突出。

• 如您想不受限制地控制数据移动，请使用“任意移动/缩放”。 而如想移动数据，则请使用鼠标。 有关旋转与缩放等其他操作，请查看工具箱中问号下的键盘快捷键。 如要对数据位置进行精确或微小的调整，请使用“3D调节”。 该功能可让您沿坐标轴控制数据。

6. 在整理并调整好所有牙齿数据的位置后，点击“下一步”。

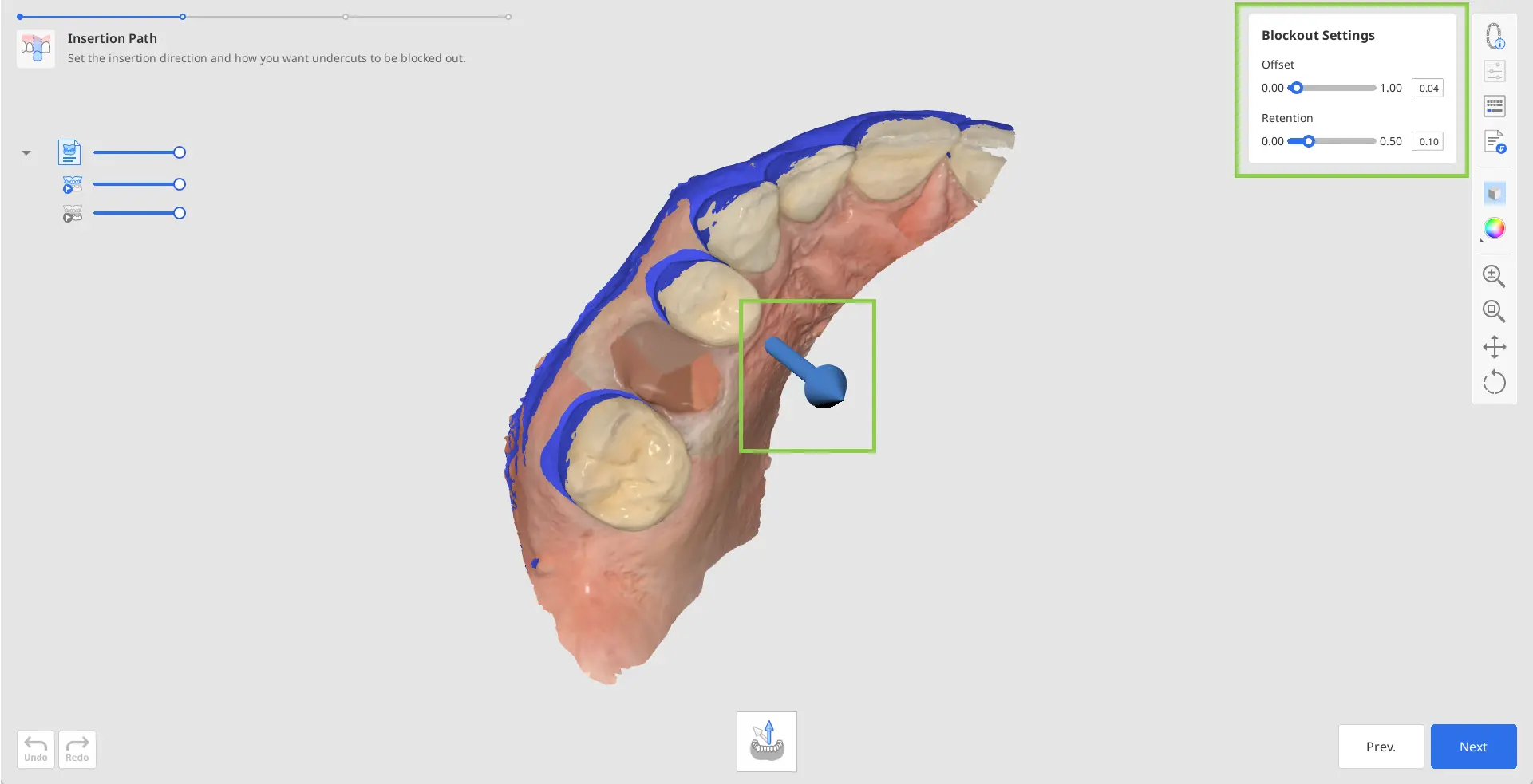

7. 在“就位道”步骤中，拖动就位道箭头调整至其默认位置。 请查看可用的填除设置并根据需要进行调整，以确保最终的修复体能够完美贴合。 您还可以设置偏移距离以及固位力数值。 准备好继续时，点击“下一步”即可。

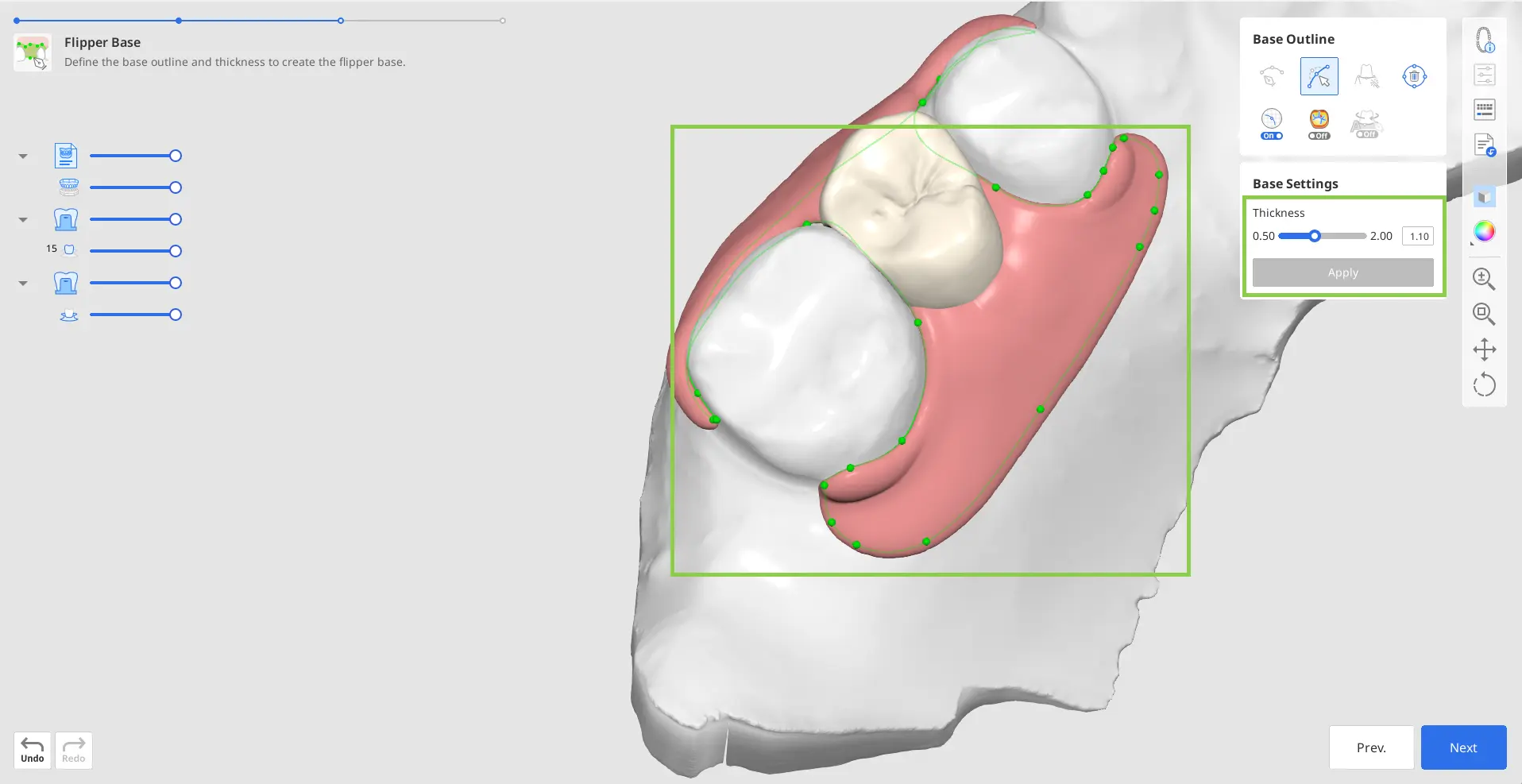

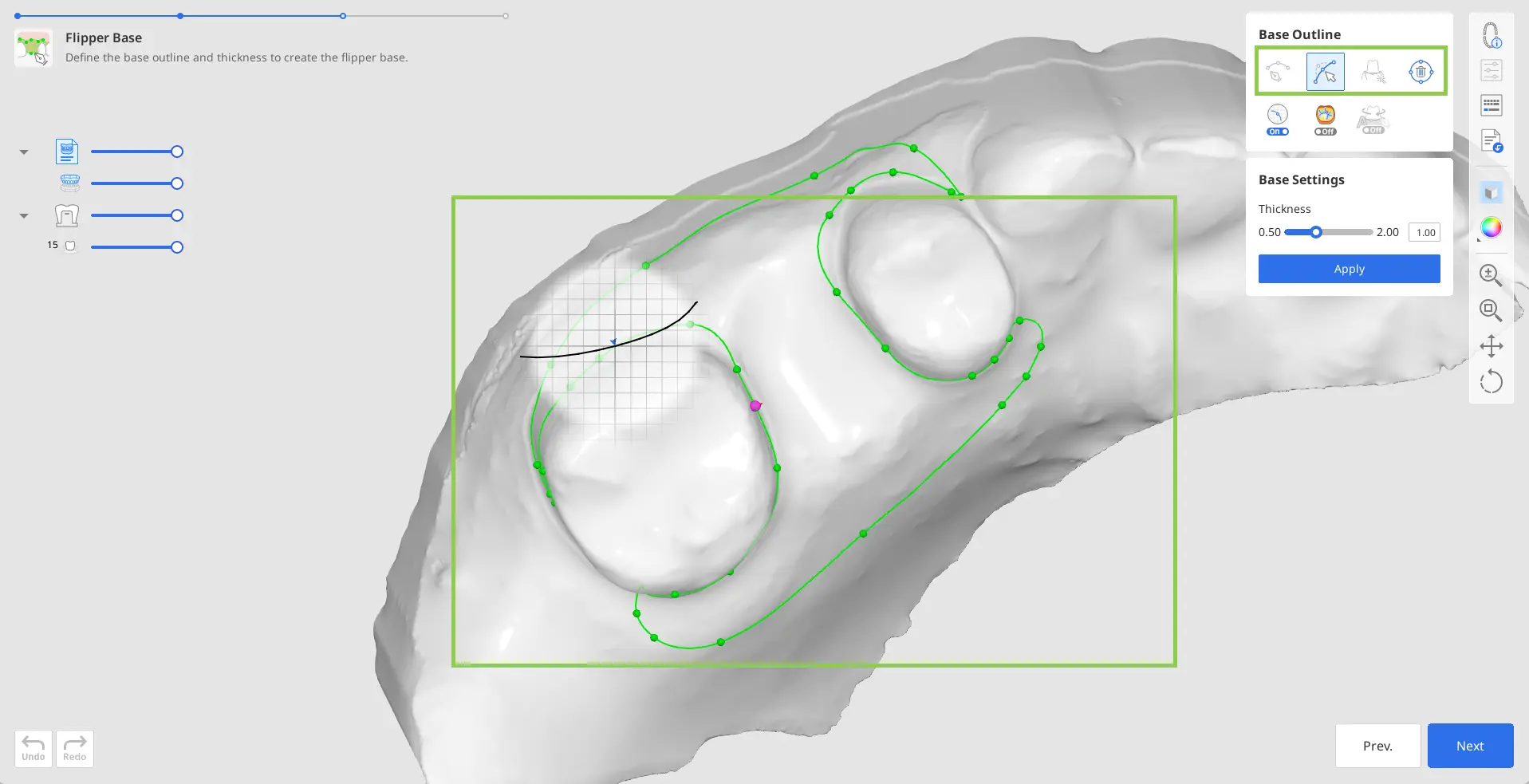

8. 在“Flipper底座”步骤中，系统将自动创建底座轮廓。 您可以使用“编辑”工具对其进行调整。 如自动生成的轮廓不理想或未生成，您可以使用“手动创建”工具手动绘制 。

9. 然后，调整Flipper底座的厚度。 点击“应用”即可应用所选的数值并生成底座。 准备就绪后，请进入最后一步。

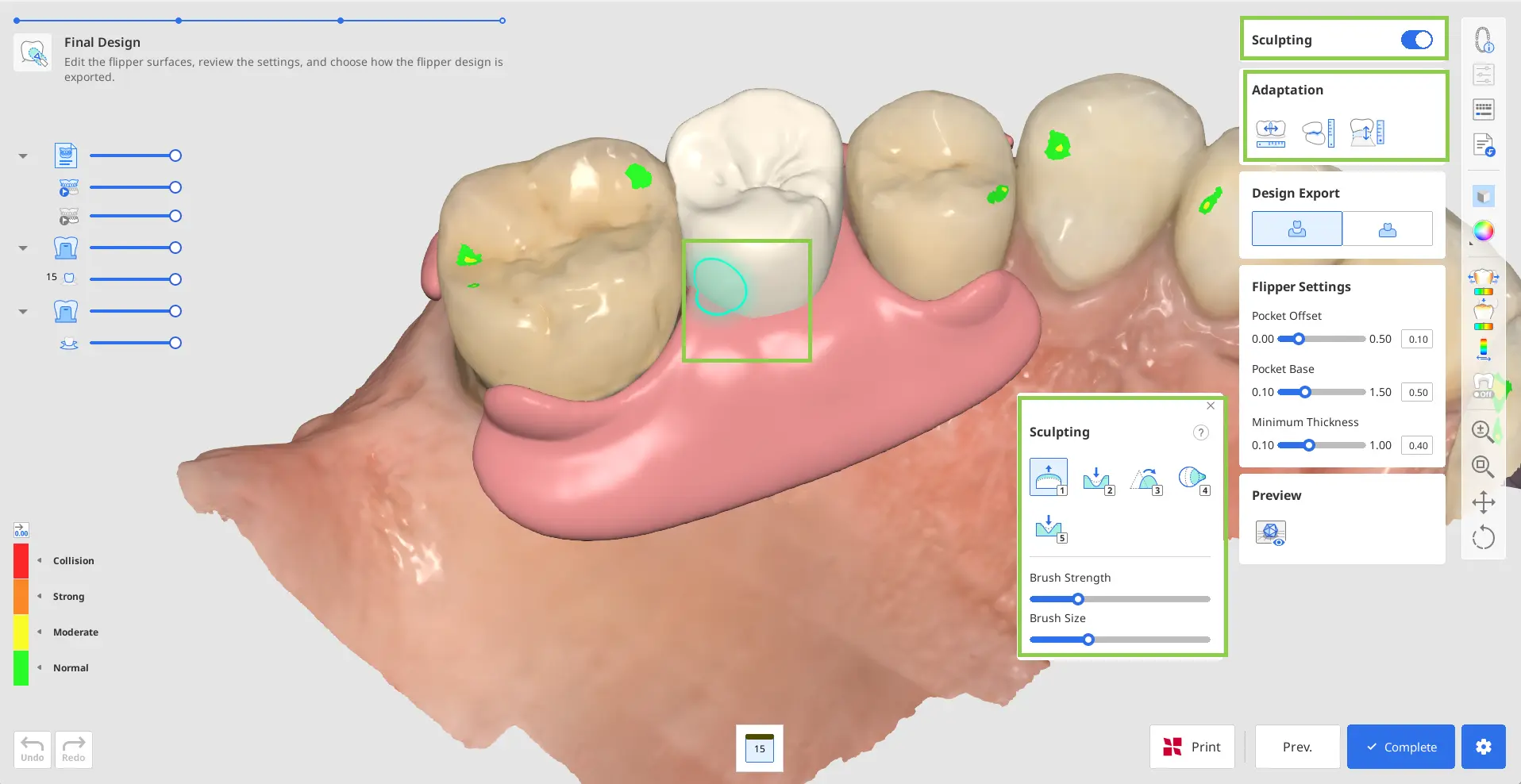

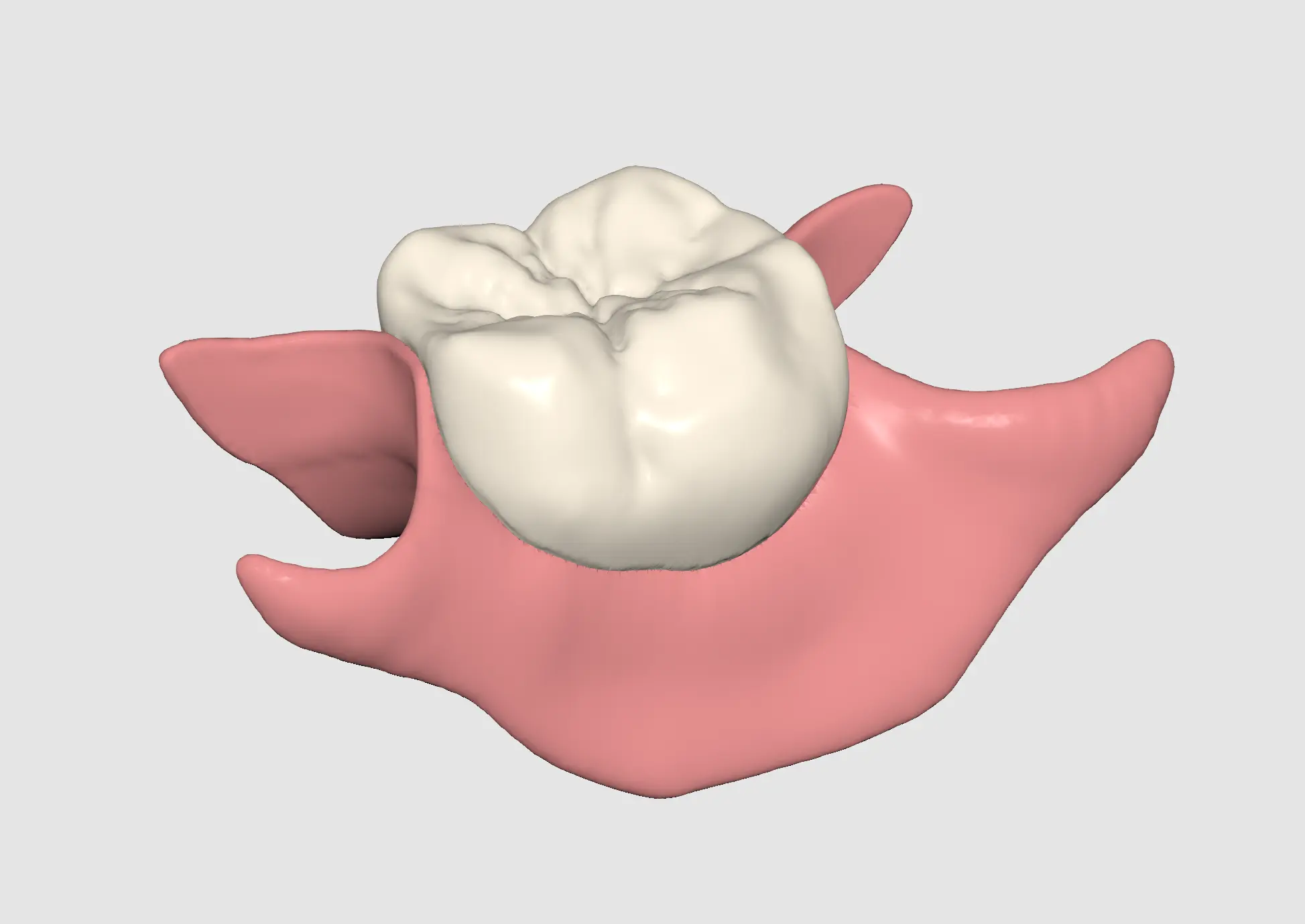

10. 在作业流程的最后一步，您可以检查最终的Flipper设计。 使用“雕刻”功能修整表面，并使用适配工具调整桥体与邻牙及对合牙的位置关系。

11. 导出最终的Flipper设计共有两种选项：

• 合并：将桥体与底座导出为单个合并文件（单一网格）
  *导出后的合并文件将显示为单一颜色。
• 单独：将其导出为两个单独的文件（两个网格）


12. 根据所选选项，您可以调整Flipper设置，包括偏移量、桥体囊袋底座以及最小厚度。 （导出合并后的设计时，无法使用囊袋设置。）

13. 在将项目保存到Medit Link之前，请使用“预览”功能再次检查并验证已完成的设计。
