Функция «Интеллектуальный анализ в реальном времени» автоматически определяет препарированные зубы на данных сканирования и осуществляет проверку как всех данных сканирования, так и области препарирования на соответствие ключевым требованиям для изготовления реставраций. Она дает немедленную и понятную обратную связь, позволяя оценивать качество данных в режиме реального времени и мгновенно вносить корректировки — для более точного проектирования на последующих этапах.
По окончании сканирования программа автоматически проверяет наличие препарированных зубов. При их обнаружении выполняется проверка данных препарирования и данных сканирования, а также делается несколько HD-снимков целевых зубов. Если препарированные зубы не обнаружены, выполняется проверка только данных сканирования. На основании результатов проверки данных препарирования и данных сканирования программа предлагает дополнительные действия по проверке, чтобы обеспечить полноту сканирования и адекватность препарирования для изготовления реставраций.
Функция «Интеллектуальный анализ в реальном времени» предназначена исключительно для проектов с коронками, вкладками/накладками и мостами. Она не используется в работе с винирами. Соответственно, значок этой функции недоступен на этапах, отличных от предоперационного, этапа верхней/нижней челюсти и этапа окклюзии.
Приведенная ниже таблица суммирует категории проверки, рекомендуемые действия и их пояснения.
Категория проверки | Действия по проверке | Подробные сведения |
|---|---|---|
Зазор | Проверка окклюзионного пространства | Измеряет расстояние до противоположных зубов для проверки наличия достаточного пространства для изготовления протеза. Пороговое значение по умолчанию можно установить в разделе Настройки > Предпросмотр препарирования. |
Проверка интерпроксимального пространства | Проверяет расстояние до соседних структур для проверки наличия достаточного пространства, необходимого для изготовления протеза. Пороговое значение по умолчанию можно установить в разделе Настройки > Предпросмотр препарирования. | |
Проверка глубины редукции | Сравнивает данные до и после препарирования для определения необходимой дополнительной редукции с учетом идеальной толщины протеза. Пороговое значение по умолчанию можно установить в разделе Настройки > Предпросмотр препарирования. | |
Препарирование | Коррекция поднутрений | Отображает поднутрения на основе автоматически определенной оси вставки. Области, выделенные синим цветом, указывают на зоны возможного возникновения помех при установке протеза. |
Осмотр линии края | Визуально отображает выпуклости, вогнутости и шероховатость вокруг линии края. Это помогает заново проанализировать линию края, а также оценить гладкость и однородность поверхности препарирования в области края. Цветовая кодировка позволяет дифференцировать участки: красный спектр соответствует выпуклым областям, синий — вогнутым. | |
Окклюзия | Проверка окклюзионного баланса | Проверяет расстояния и точки контакта в области прикуса для выявления нарушений контакта и возможного неравномерного распределения усилия. |
Анализ окклюзионных паттернов | Сравнивает окклюзию до и после препарирования. | |
Данные сканирования | Сбор дополнительных данных | Отмечает области с недостаточным количеством данных сканирования. После выявления препарированных зубов проверка фокусируется на клинически значимых областях, включая препарированные зубы и 1–2 соседних зуба. Выполните повторное сканирование выделенных областей, чтобы обеспечить полноту и точность данных сканирования. |
Очистка перекрывающихся данных | Отмечает области с перекрывающимися (многослойными) данными сканирования, которые могут возникать из‑за наличия крови, слюны, движения зубов или неправильной техники сканирования. Вы можете удалить эти области и повторить сканирование или использовать функцию «Оптимизировать» для повторного сопоставления и проверки данных. После выявления препарированных зубов проверка фокусируется на клинически значимых областях, включая сами препарированные зубы и соседние с ними 1–2 зуба. Если препарированные зубы не выявлены, по всей зубной дуге отображаются данные с наслоением. | |
HD‑изображения | Автоматическая съемка | Делает до 5 изображений каждого препарированного зуба с нескольких направлений — окклюзионного, буккального, лингвального, медиального и дистального. |
Ручная съемка | На этапе «Проверка умного сканирования» можно в режиме реального времени просматривать изображения, полученные во время сканирования, и создавать HD‑кадры любых областей. Для этого включите функцию «Ручная съемка» в правом нижнем углу экрана, а затем щелкните по нужному участку. |
🔎 Примечания
Информация, связанная с зазором, отображается, когда значения опускаются ниже порогового значения по умолчанию, заданного в начальном диалоговом окне. Это пороговое значение можно отрегулировать в настройках. Области ниже порогового значения выделены красным цветом; наведите курсор на эти области, чтобы увидеть точное расстояние.

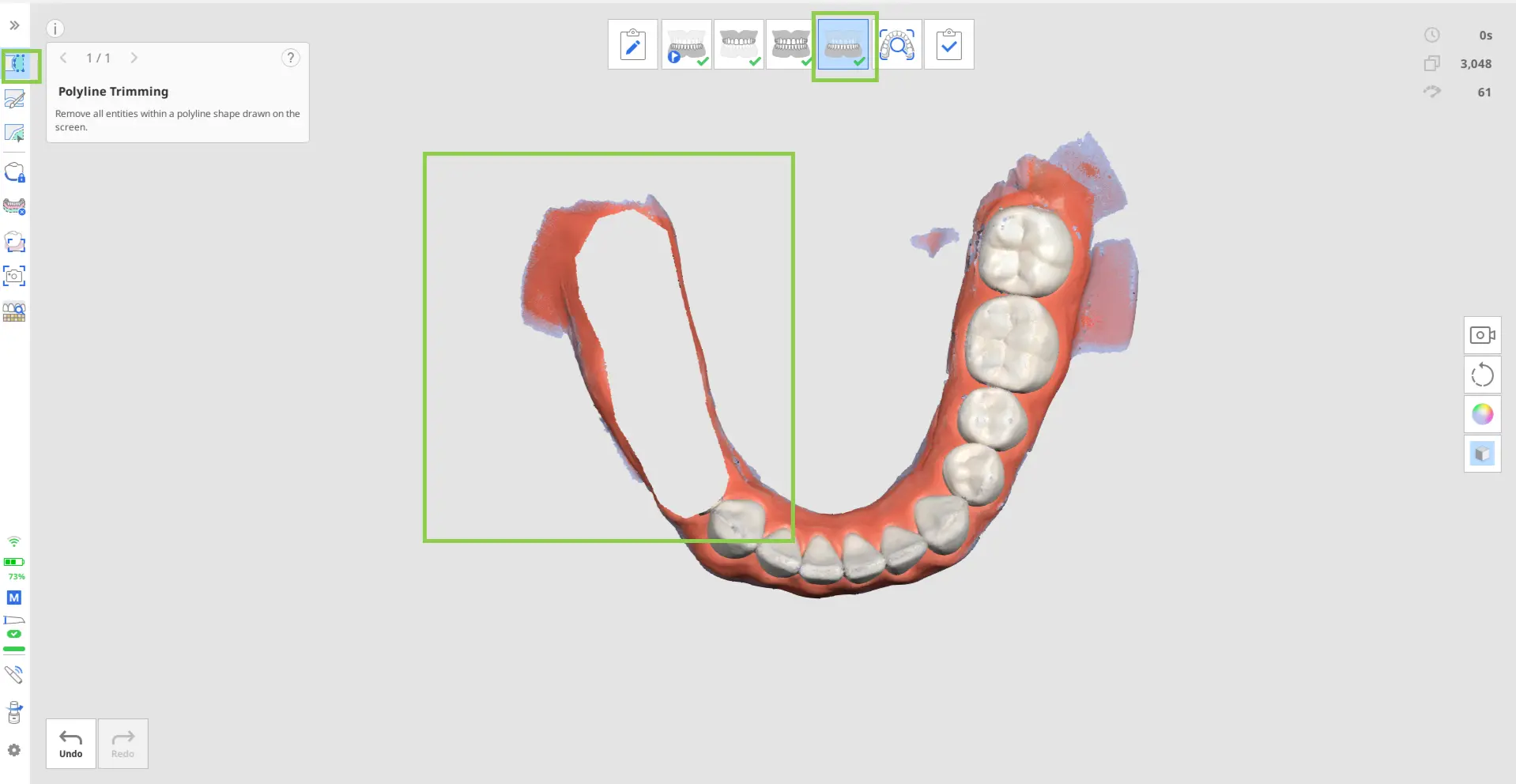

Результаты проверки можно использовать в качестве ориентира при очистке данных с помощью инструментов обрезки (функция «Быстрая обрезка»).
Ручная съемка доступна только в том случае, если этап «Проверка умного сканирования» включен в рабочий процесс.
Доступно для сканера iE по отдельной подписке.
⚠️ Предостережение
Отображение некоторых результатов проверки может варьироваться в зависимости от порядка этапов сканирования. Для обеспечения корректного отображения этих результатов следуйте рекомендуемой настройке рабочего процесса.
Рекомендуемая настройка рабочего процесса
Отображение вышеперечисленных элементов проверки зависит от наличия данных предоперационного сканирования и сканирования окклюзии. Поэтому при использовании этой функции следуйте рекомендуемой конфигурации этапов сканирования, чтобы получить более полные результаты и обеспечить более плавный рабочий процесс. Обратите внимание: если вы настроите рабочий процесс иначе, программа может не учесть некоторые элементы проверки, а значок функции может не отображаться на определенных этапах сканирования.

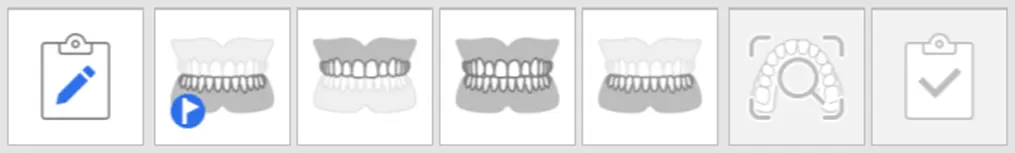

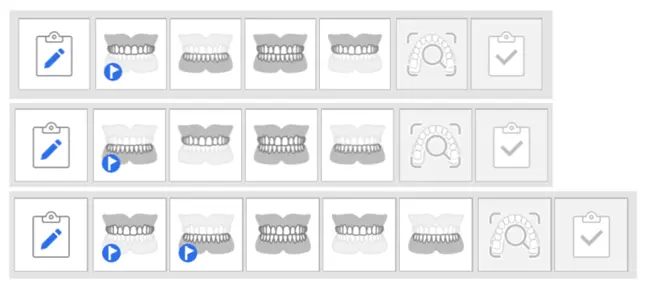

Для проектов с предоперационными данными поместите этап сканирования целевого препарированного зуба (верхняя/нижняя челюсть) в конце рабочего процесса.

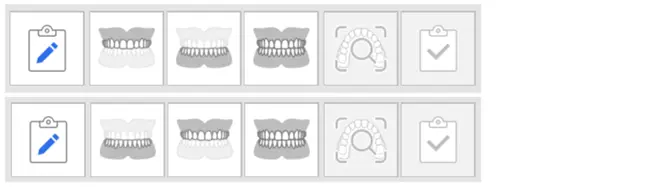

Примеры:Для проектов без предоперационных данных в конце рабочего процесса поместите этап окклюзии.
Примеры:
🔎 Примечания
Эта функция также доступна в режиме Простого интерфейса.
При использовании рабочего процесса SmartX функция «Интеллектуальный анализ в реальном времени» недоступна — одновременная работа этих инструментов не поддерживается.
Критерии проверки данных
Для получения наиболее достоверных результатов проверки убедитесь, что перед ее проведением было сделано минимально необходимое количество снимков.
Сканирование может проводиться как на одной, так и на обеих дугах, при этом система автоматически определяет тип сканирования.
Если минимальное количество снимков не достигнуто, вы все равно можете выполнить проверку, нажав на кнопку «Выполнить анализ в любом случае». Однако для получения более достоверных результатов проверки могут потребоваться дополнительные данные сканирования.
Модель сканера | Режимы сканирования | Полная дуга | Частичная дуга |
|---|---|---|---|
i900 Mobility / i900 classic / i900 / i700 wireless / i700 | Fast & Furious | Не менее 2 500 снимков | Не менее 1 500 снимков |
i900 Mobility / i900 classic / i900 / i700 wireless / i700 / i600 | Smooth & Steady | Не менее 1 500 снимков | Не менее 800 снимков |
⚠️ Предостережение
Минимальное необходимое количество снимков может быть изменено без предварительного уведомления.

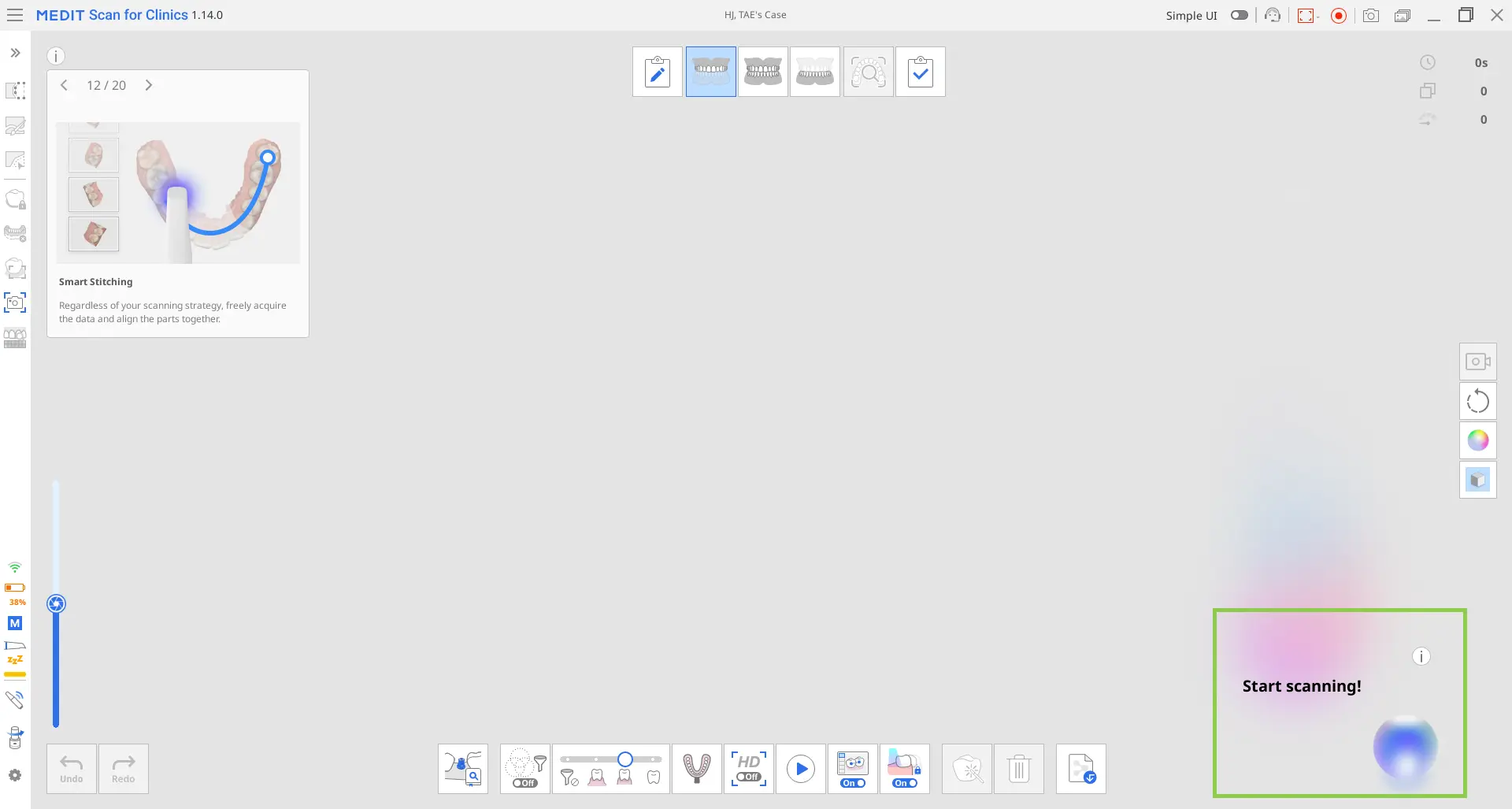

Как использовать функцию «Интеллектуальный анализ в реальном времени»
Если у вас оформлена подписка, управление этой функцией доступно в разделе Настройки > Анализ данных сканирования > Включить интеллектуальный анализ в реальном времени. После активации значок статуса функции в строке заголовка станет цветным.

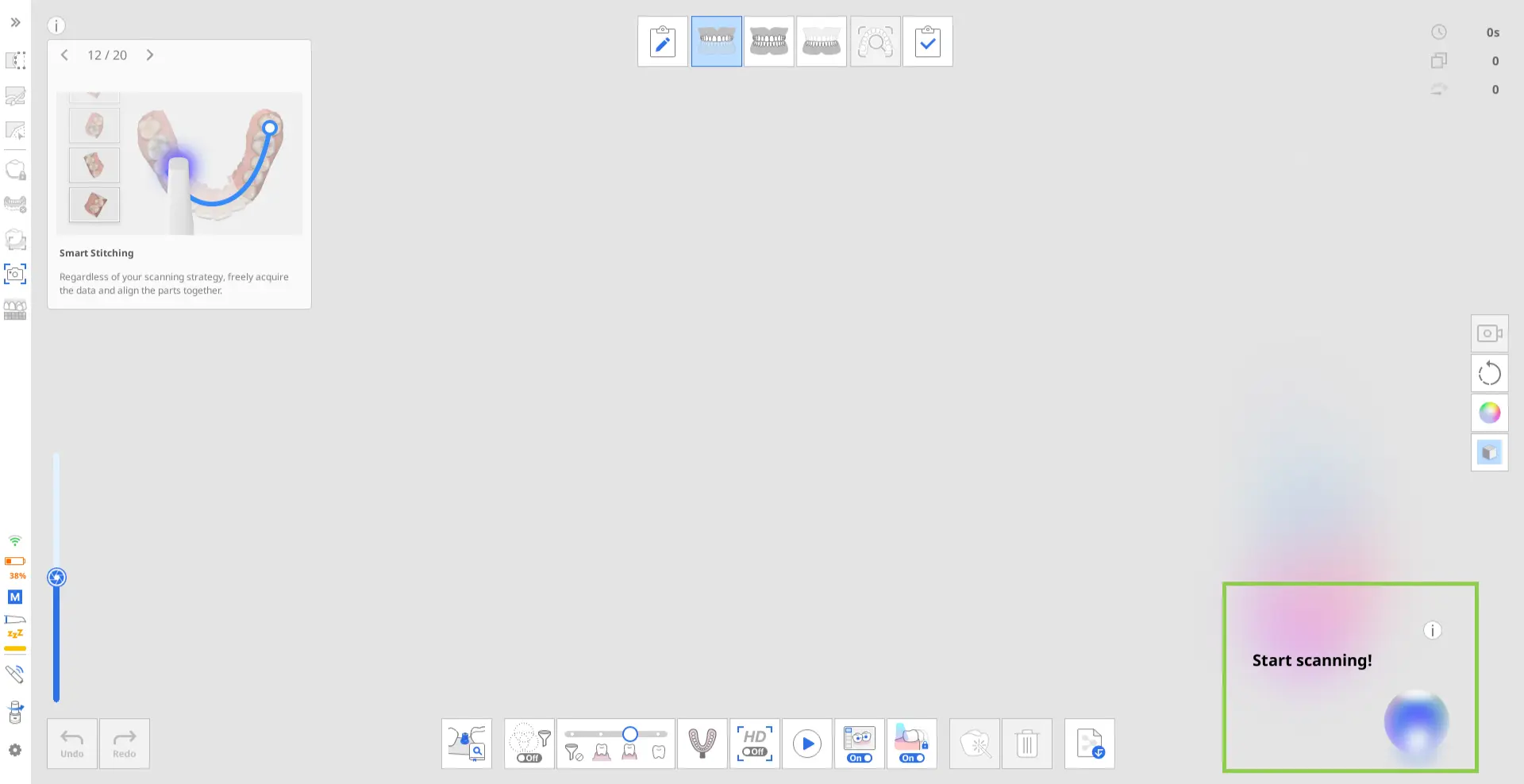

Основной значок функции отображается в правом нижнем углу каждого этапа сканирования. Нажмите на него, чтобы отобразить или скрыть содержимое проверки и сообщения с подсказками.
Функция «Интеллектуальный анализ в реальном времени» работает по одним и тем же основным принципам независимо от выбранной настройки рабочего процесса. В качестве иллюстрации в этом руководстве используется пример изготовления коронки для нижней челюсти, в случае, когда для сканирования доступен зубной ряд пациента до начала лечения.
В этом сценарии этапы сканирования выполняются в следующем порядке, как предложено в рекомендациях, приведенных выше: Предоперационная нижняя челюсть → Верхняя челюсть → Окклюзия → Нижняя челюсть.
Пример последовательности рабочего процесса

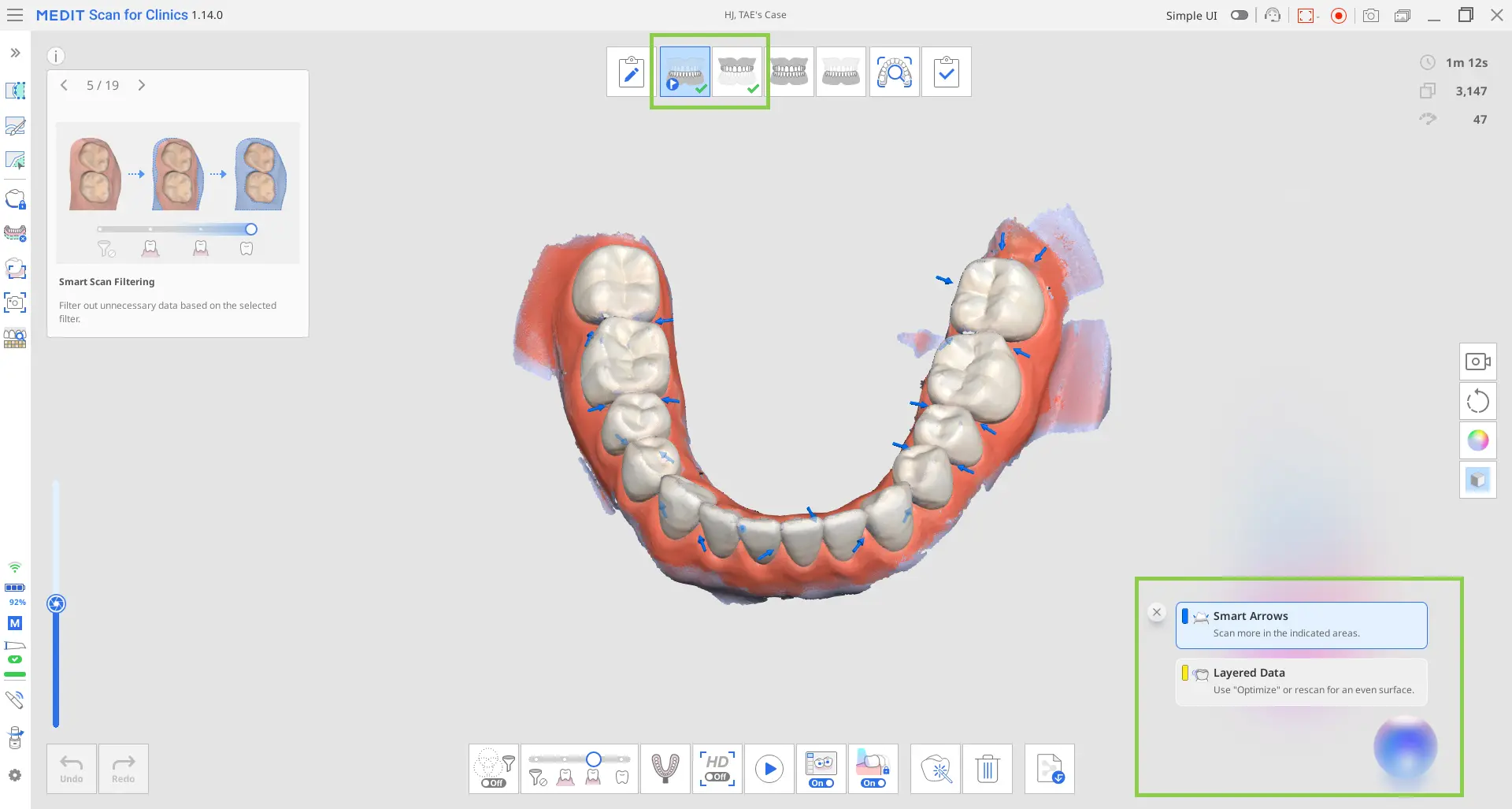

1. Получение предоперационных данных и данных антагонистов

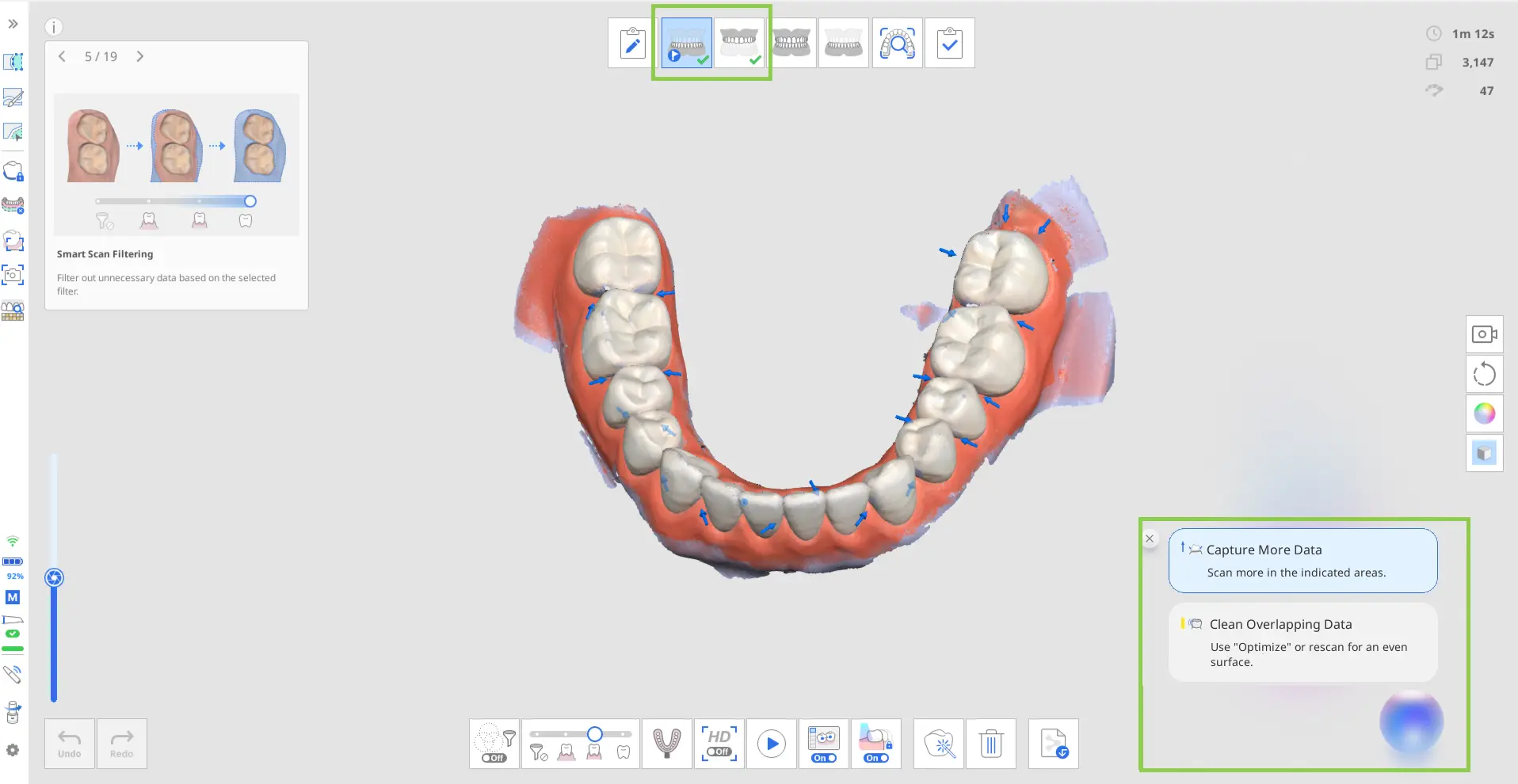

После завершения сканирования проверка данных сканирования начинается автоматически. На этом этапе в правом нижнем углу экрана отображаются только элементы проверки сканирования. Просмотрите результаты и обратную связь и при необходимости скорректируйте данные сканирования.

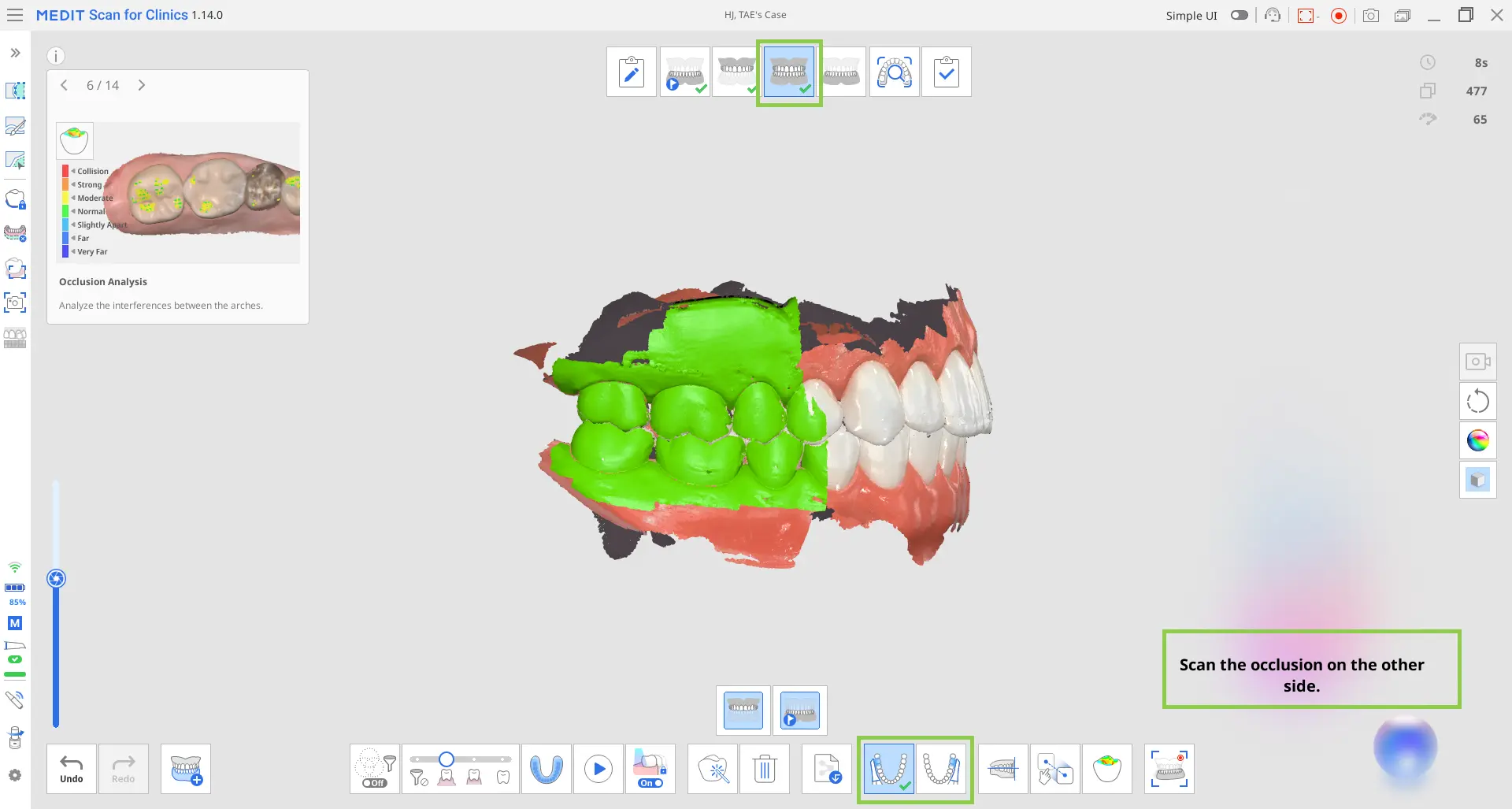

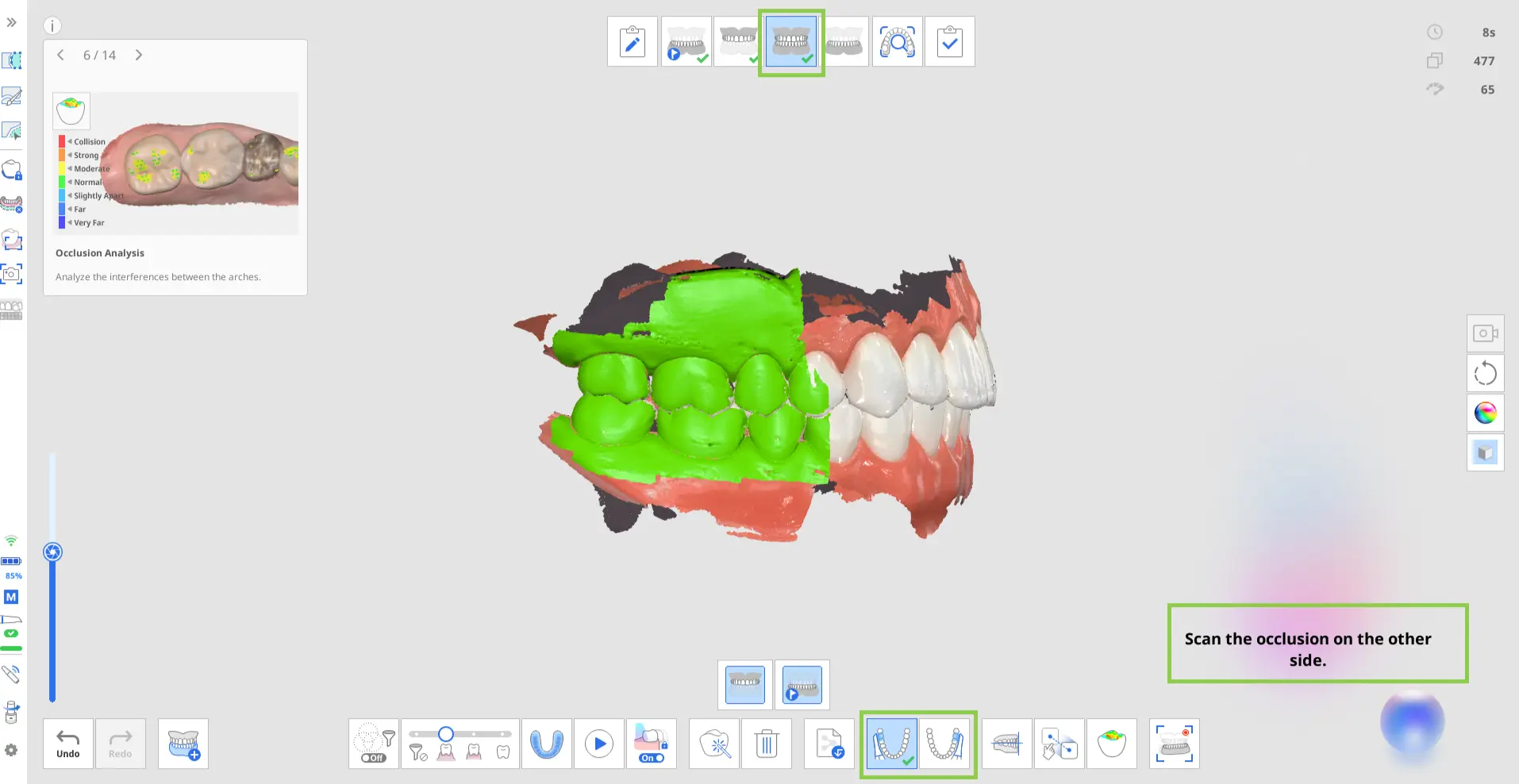

2. Получение данных окклюзии
В случае одной зубной дуги достаточно получить только данные первичной окклюзии. Для случаев с двумя дугами для начала процесса проверки необходимо получить данные как первичной, так и вторичной окклюзии.
В зависимости от типа сопоставляемых данных дуги будет отображаться либо один элемент проверки препарирования (проверка окклюзионного пространства), либо ни одного. Если данные препарированных зубов не были получены до данных окклюзии, этот элемент проверки препарирования не отобразится на этапе окклюзии. Он будет рассчитан и отображен только на следующем этапе, после включения данных препарированных зубов. Если это значение было отображено на этапе окклюзии, оно также будет перенесено на тот этап, где присутствуют данные препарированных зубов. Это позволяет просмотреть проверку окклюзионного пространства и на этом этапе.
🔎 Примечание
В зависимости от группы множественной окклюзии сопоставление окклюзии варьируется, и для каждой группы отображается соответствующая проверка зазора до антагонистов.
3. Получение данных препарированных зубов

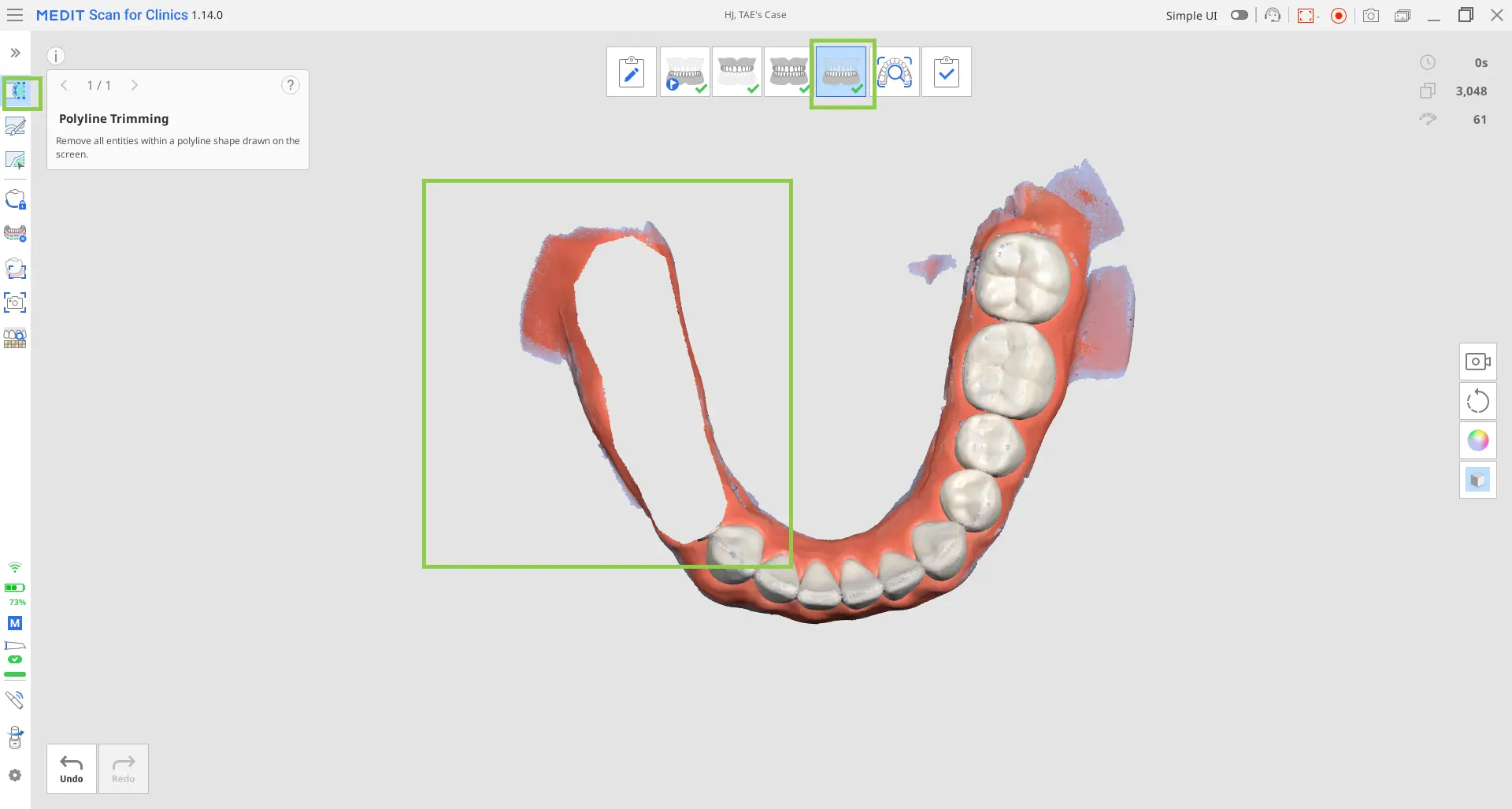

При наличии предоперационных данных они автоматически копируются на текущий этап сканирования. В этом случае можно либо обрезать и повторно отсканировать только область препарированных зубов, либо выполнить сканирование поверх существующих данных. В обоих случаях элементы проверки препарирования будут отображены после того, как данные препарирования станут доступны.

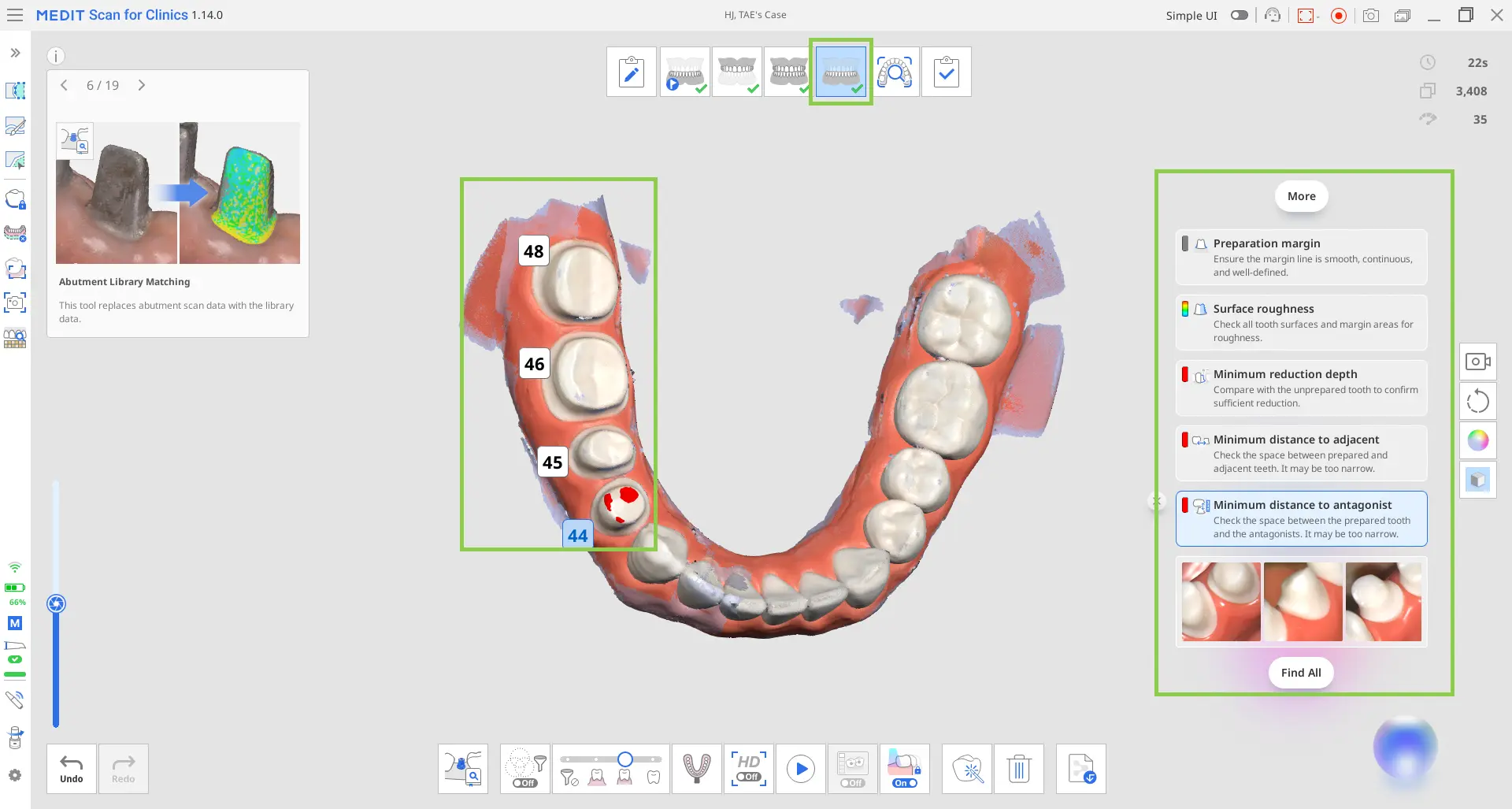

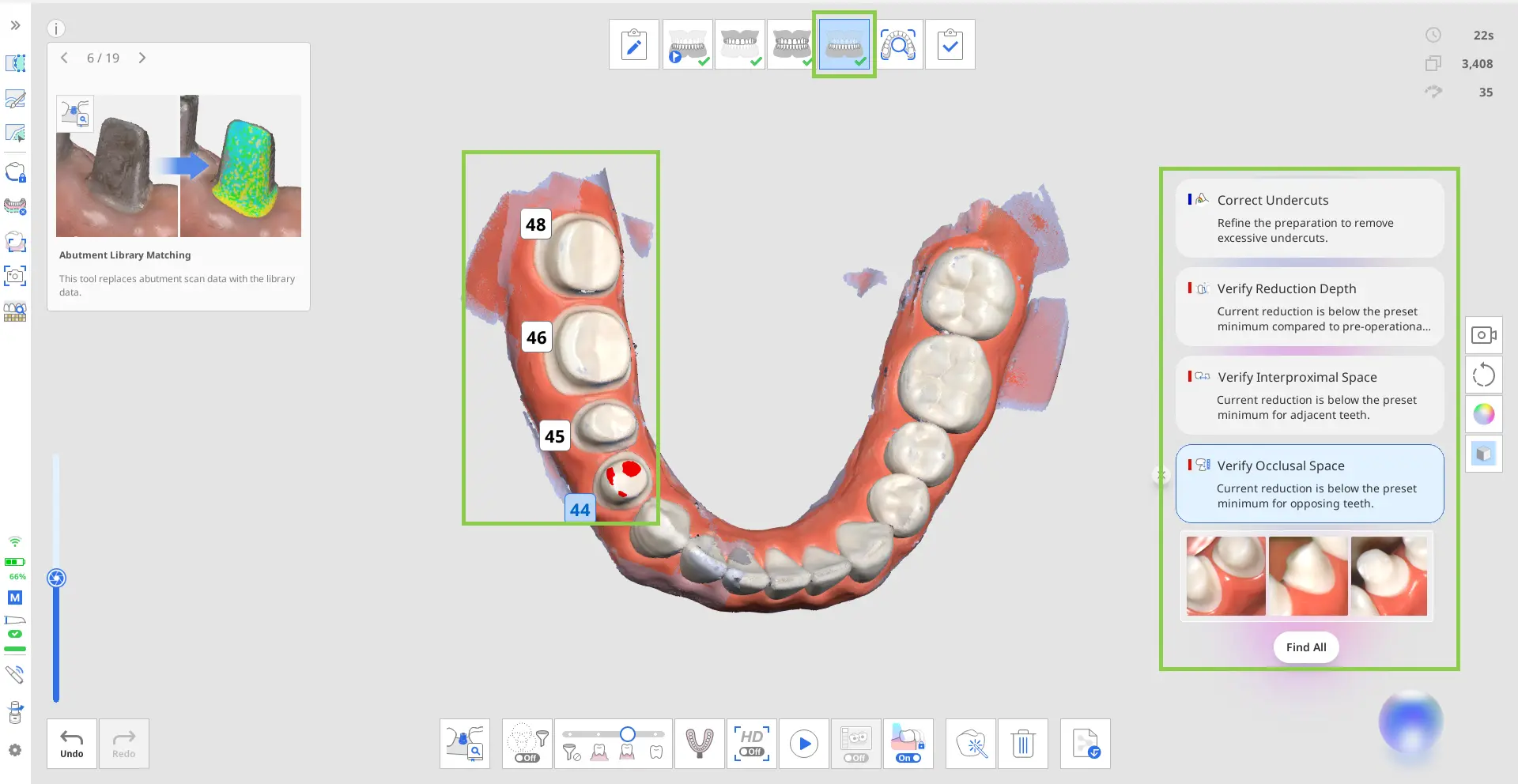

После остановки сканирования препарированные области оцениваются по целевым критериям. Результаты вместе с полученными HD‑изображениями отображаются в правом нижнем углу экрана. Результаты можно просмотреть для каждого зуба индивидуально либо в совокупности для всех препарированных зубов.
Нажмите кнопку «Найти все», чтобы выбрать все препарированные зубы и просмотреть их результаты одновременно. Либо нажмите на номер определенного зуба, чтобы просмотреть результаты только для этого зуба.
После просмотра данных вы можете удалить элементы из списка, нажав на расположенный рядом с каждым результатом значок «х».
Автоматически сделанные снимки доступны в конце списка элементов проверки для каждого препарированного зуба. Просмотрите их и нажмите на значок «Скачать» в правом нижнем углу снимка, чтобы сохранить нужные изображения в проект Medit Link. В разделе «Вложения» в проекте Medit Link будут доступны только те изображения, которые вы скачали. Кроме того, если ваш рабочий процесс включает этап «Проверка умного сканирования», то на этом этапе для проверки будут доступны только скачанные изображения.
Обратите внимание: изображения обновляются каждый раз, когда вы добавляете новые данные сканирования.
🔎 Примечание
Элементы проверки сканирования, отображаемые на этом этапе, охватывают не все данные сканирования, а только области препарированных зубов. Результаты отображаются в области, охватывающей препарированный зуб плюс 1–2 соседних зуба.
Обновление результатов проверки и настроек
По умолчанию при дополнительном сканировании система автоматически проверяет данные сканирования в начале и в конце сканирования — после того, как будет сделано минимально необходимое количество снимков (100). Результаты проверки также обновляются при любом изменении данных сканирования (например, при добавлении, обрезке или оптимизации данных), при переходе на этап сканирования или при передаче данных между этапами сканирования.
⚠️ Предостережение
Ручной выбор зуба или редактирование линии края с помощью функции «Линия края» может повлиять на работу функции «Интеллектуальный анализ в реальном времени».
Отображение условий и ограничений для элементов проверки в зависимости от настроек
При изменении значений расстояний в разделе Настройки > Анализ данных сканирования результаты проверки зазора обновляются в соответствии с новыми критериями. Все связанные с этими параметрами элементы действий проверки обновляются соответствующим образом.
При отключении параметра «Использовать GPU» в настройках функция «Интеллектуальный анализ в реальном времени» автоматически деактивируется и становится недоступной.
Переключите функцию «Умная фильтрация сканирования» на вариант «Зубы + десна», чтобы отобразить все элементы проверки данных сканирования, которые недоступны, когда функция «Умная фильтрация сканирования» отключена.
Интеллектуальный анализ в реальном времени в проверке умного сканирования

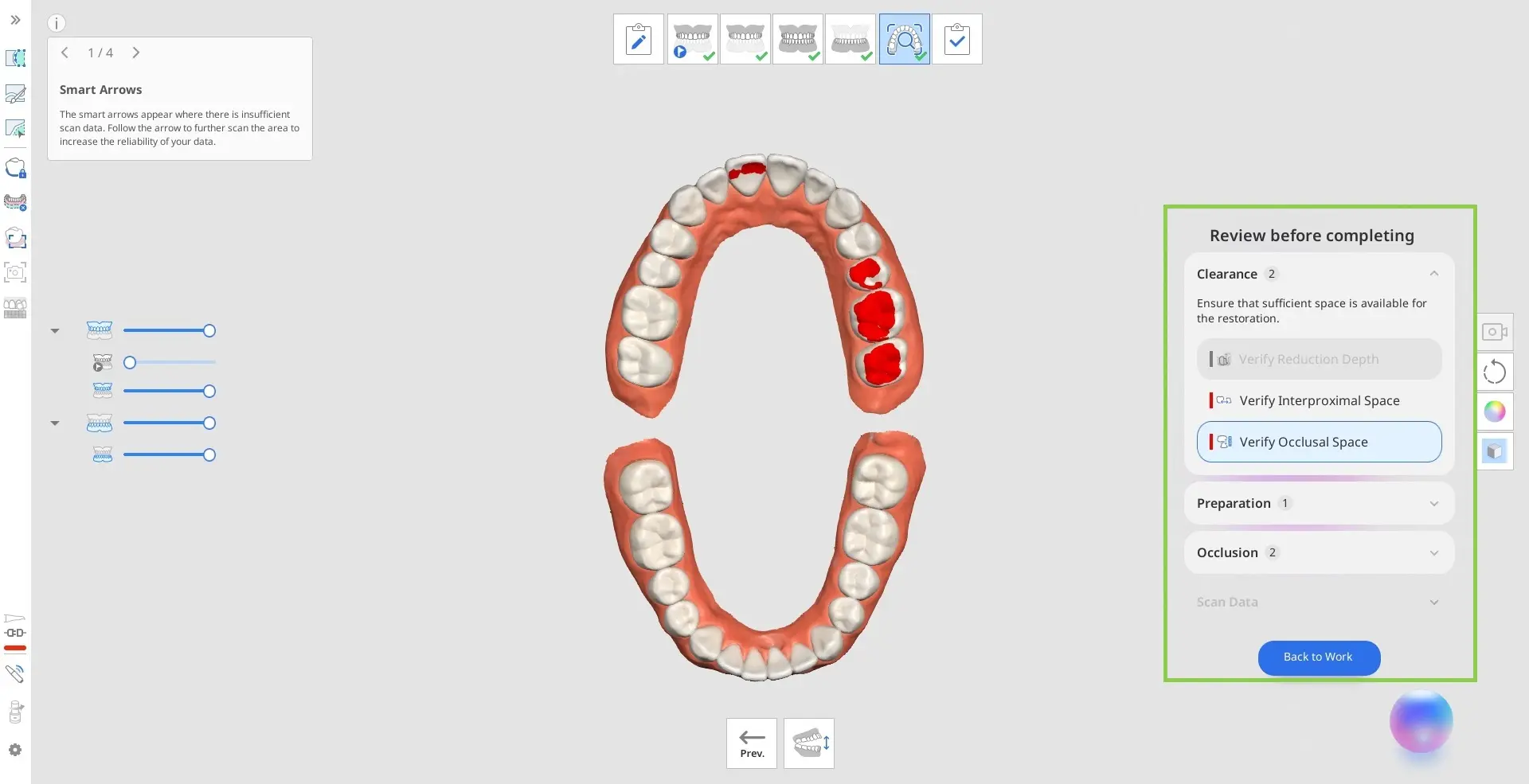

При включении функция «Интеллектуальный анализ в реальном времени» влияет на формирование отчета в проверке умного сканирования: вместо стандартного отчета для текущего этапа сканирования создается его расширенная версия. В правом нижнем углу этого отчета содержится сводка всех элементов проверки по текущему проекту, которые требуют действий.
Прежде чем завершить проект и финализировать данные сканирования, просмотрите элементы, обнаруженные функцией «Интеллектуальный анализ в реальном времени». Нажмите «Вернуться к работе», чтобы вернуться к этапу сканирования, соответствующему выбранному элементу проверки, — там при необходимости вы сможете скорректировать данные сканирования.

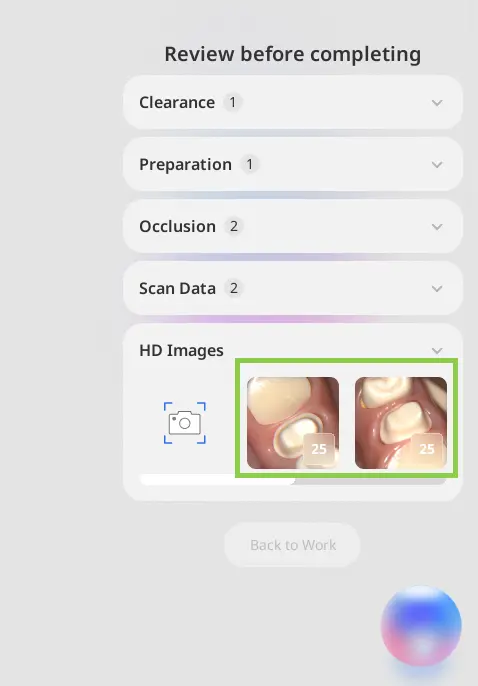

На этом этапе вы также можете работать с 2D-изображениями препарированных зубов в формате HD. Если на этапах верхней/нижней челюсти вы скачали какие-либо автоматически сделанные снимки, они будут доступны для проверки в разделе «HD‑изображения».

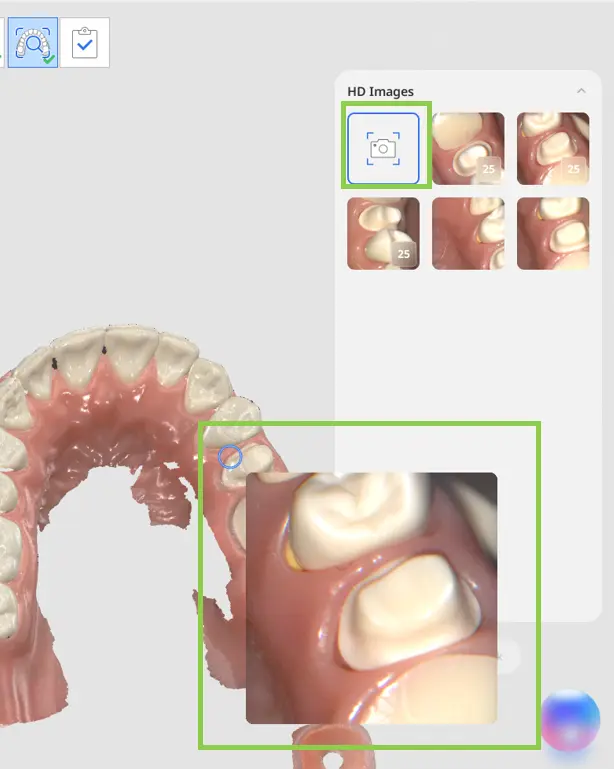

Кроме того, вы можете добавлять 2D-изображения определенных областей, используя функцию «Ручная съемка», которая находится в разделе «HD-изображения». Нажмите на значок «Ручная съемка», затем наведите курсор на 3D-данные, чтобы просмотреть доступные изображения. Щелкните по нужной области, чтобы сделать снимок и сохранить изображение.
Все HD-изображения (как автоматические, так и сделанные вручную), доступные в разделе проверки на этапе «Проверка умного сканирования», будут автоматически сохранены в качестве вложений в проект Medit Link после его завершения.
