📖 Сопоставление библиотеки сканмаркеров

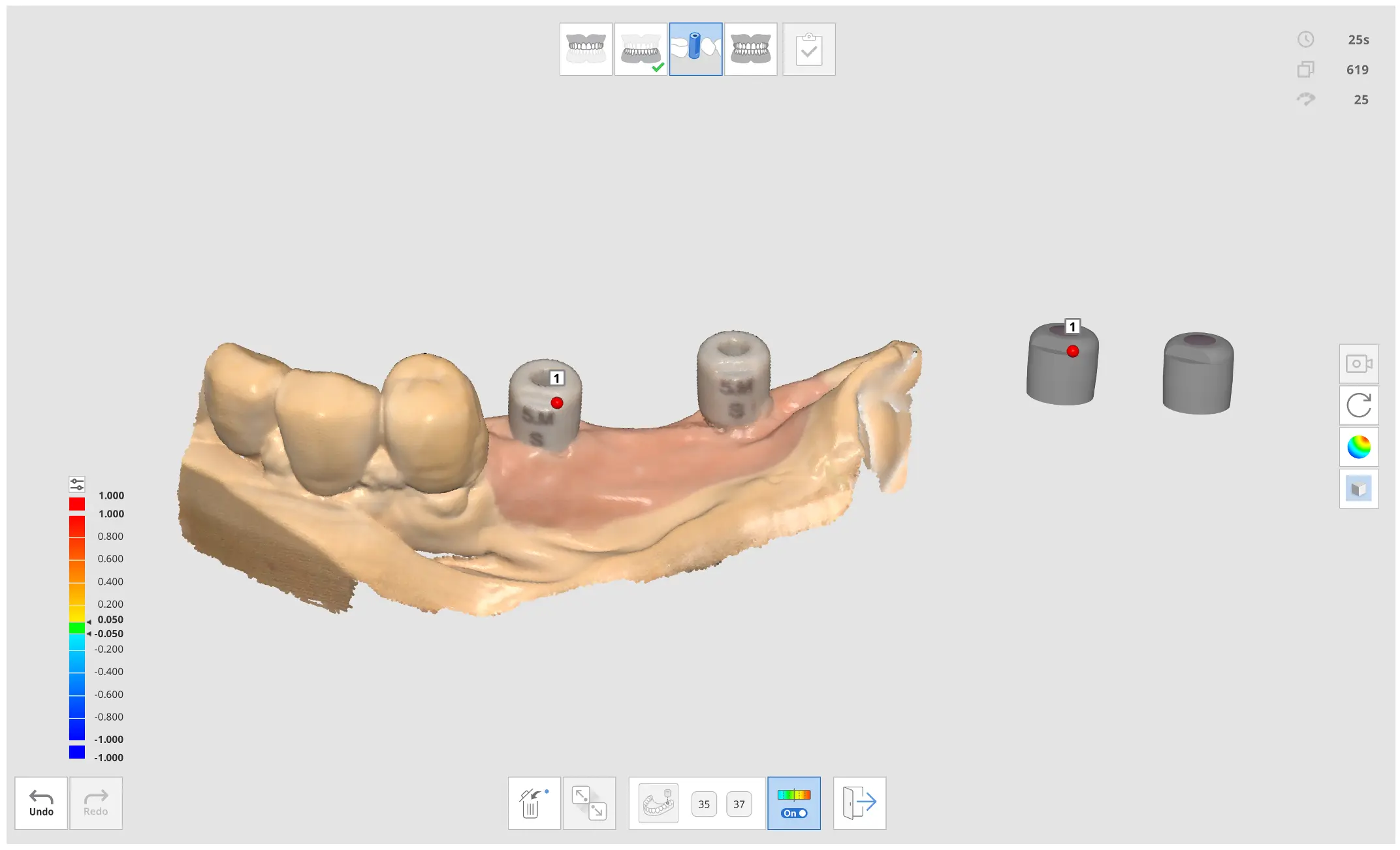

Функция «Сопоставление библиотеки сканмаркеров» полезна при сканировании труднодоступных областей, таких как узкая область имплантата или металлические материалы сканмаркера.

Сканируя сканмаркер, прикрепленный к имплантату, вы можете заменить данные сканмаркера данными библиотеки, чтобы точно воспроизвести положение и угол наклона имплантата.

Для функции «Сопоставление библиотеки сканмаркеров»предусмотрены следующие инструменты:

	Номер зуба	Позволяет пользователям выбрать индивидуальный номер зуба для цели сбора данных. Подробности см. в прикрепленной статье. 🔍 Использование номера зуба для нескольких скан-боди
	Библиотека сканмаркеров	Назначает данные библиотеки для каждого зуба и управляет данными библиотеки. Подробности см. в прикрепленной статье. 🔍 Управление библиотекой тела сканирования имплантата 🔍 Загрузите библиотеки скан-боди для импортирования в Medit Link for Clinics
	Показать/скрыть девиацию	Показывает или скрывает девиацию между сопоставленными данными с помощью цветовой карты.
	Ручное сопоставление	Позволяет пользователям сопоставить данные библиотеки и данные сканирования вручную. Вы можете сопоставить данные по одной-трем точкам сопоставления.





Как использовать функцию «Сопоставление библиотеки сканмаркеров»

Назначение библиотеки сканмаркеров

Перед получением данных сканмаркера необходимо назначить нужную библиотеку для каждого номера зуба.

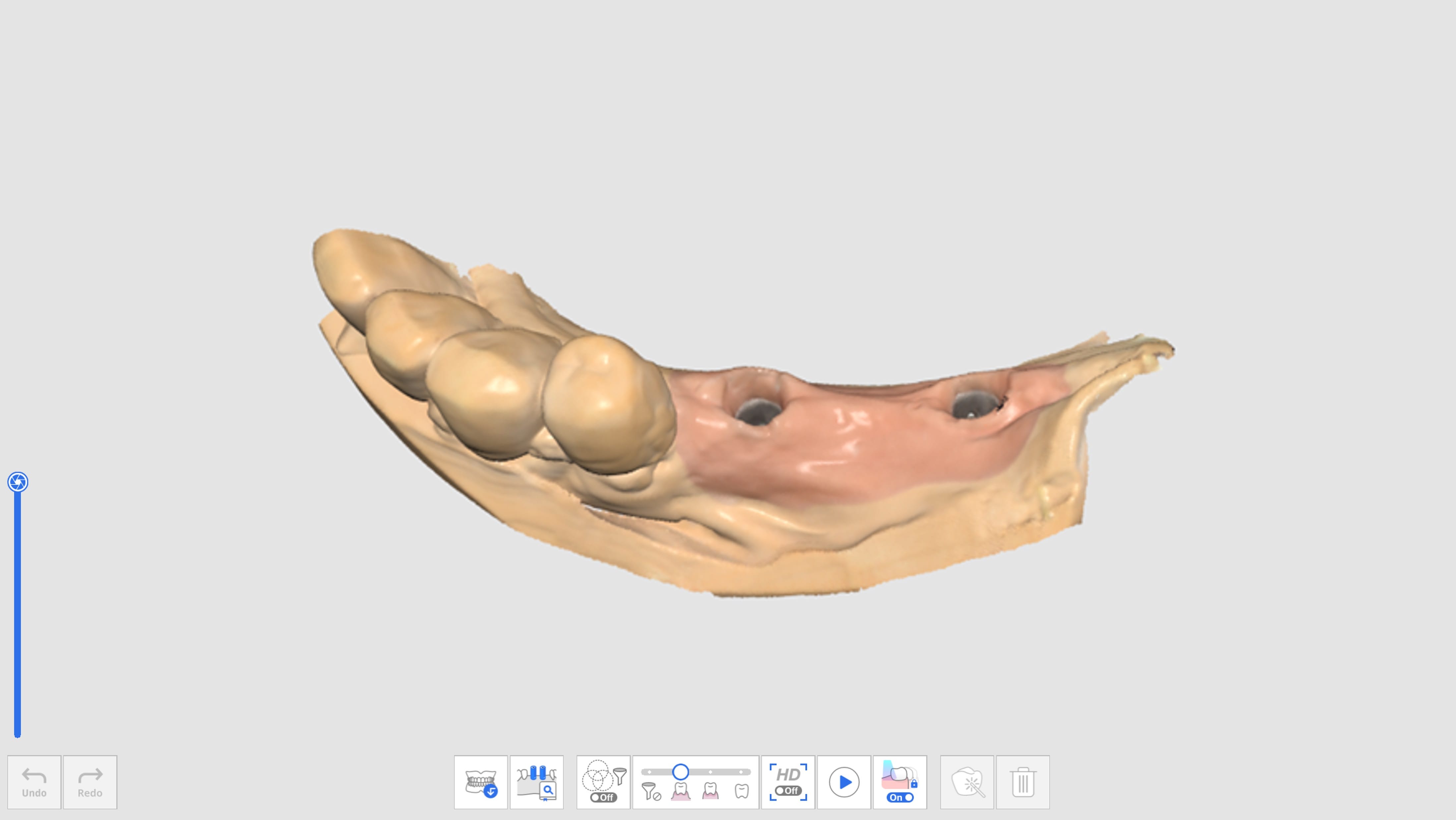

1. Получите данные на этапе верхней или нижней челюсти, прежде чем закреплять сканмаркер.

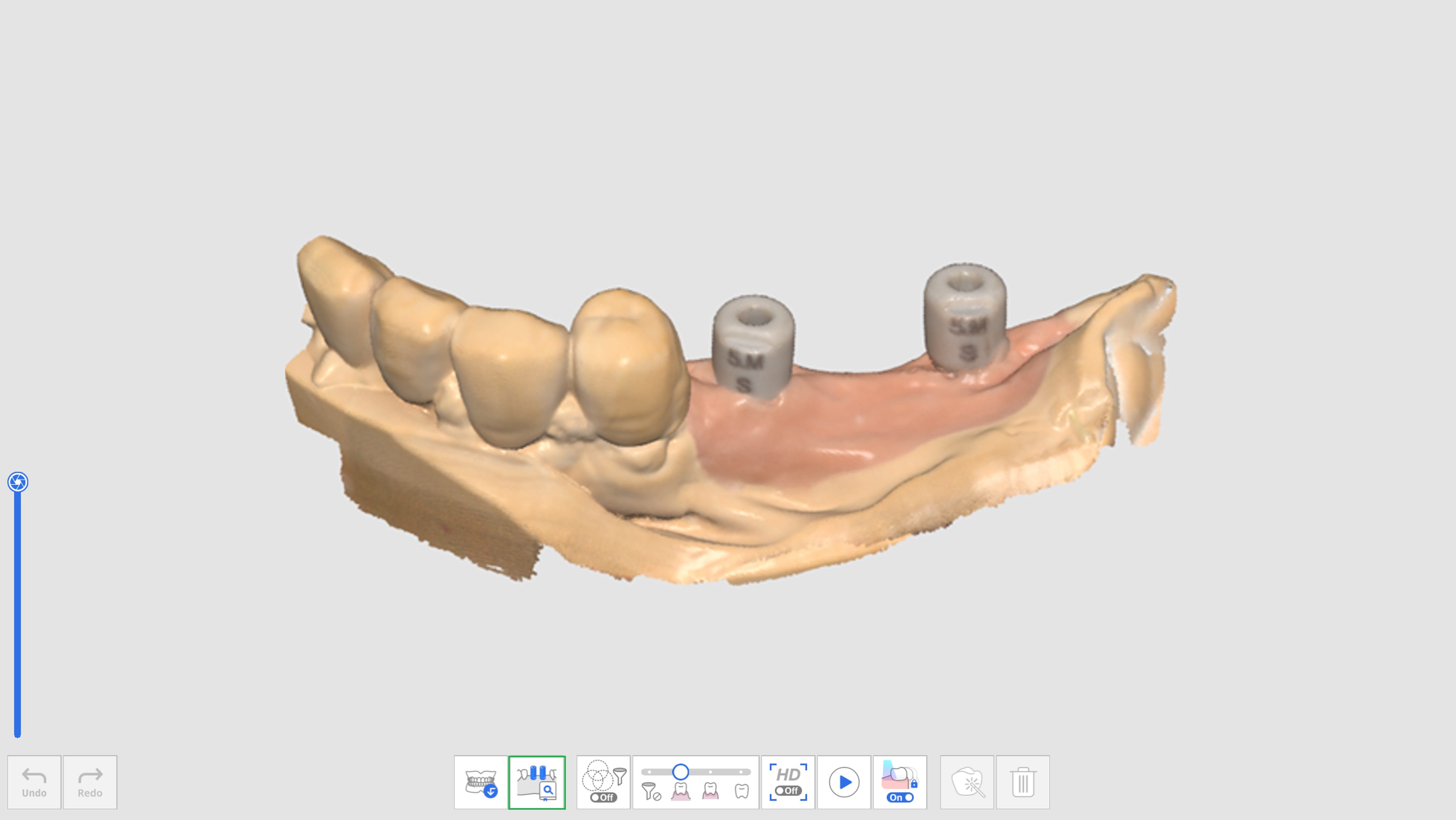

2. Перейдите на этап сканмаркера и получите данные сканирования после закрепления сканмаркера.



3. Нажмите на расположенный в нижней части экрана значок функции «Сопоставление библиотеки сканмаркеров».



4. Нажмите на значок «Библиотека сканмаркеров».

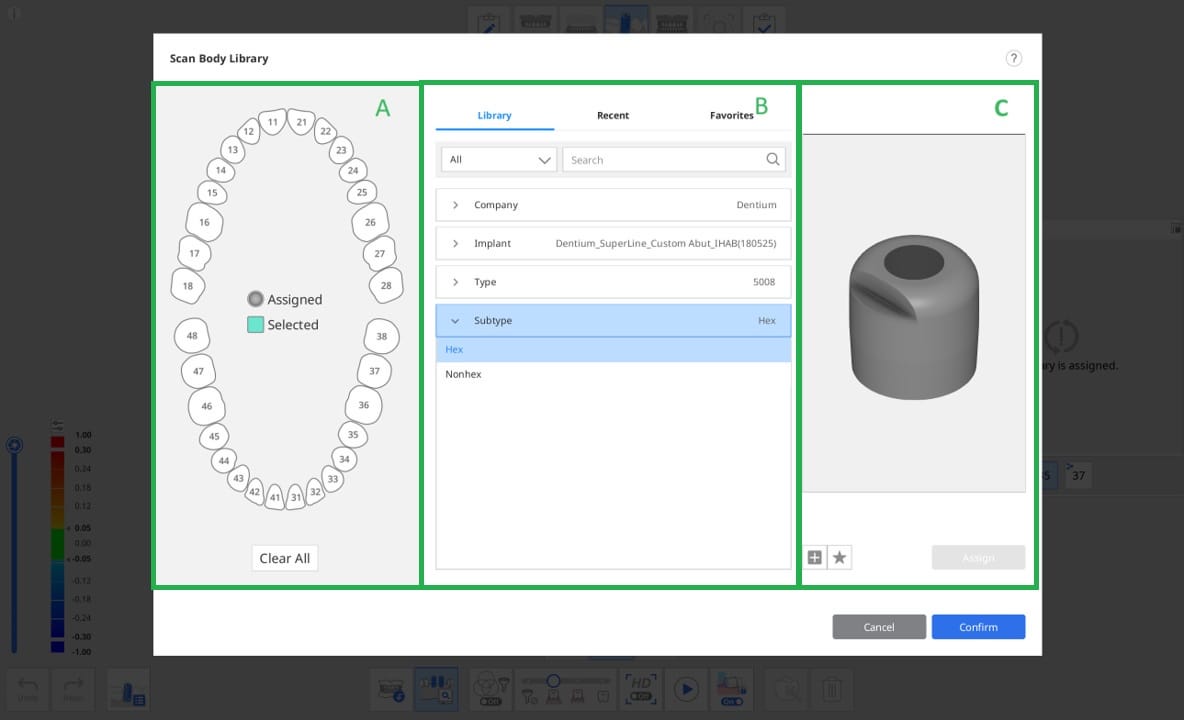

5. Появится следующее диалоговое окно для определения библиотеки сканмаркеров для каждого зуба.

Для выбора библиотеки сканмаркеров в секции B представлены три следующие вкладки:

• Библиотека: все зарегистрированные библиотеки сканмаркеров внесены в список и разбиты по категориям (Компания, Имплантат, Тип и Подтип). Вы можете искать библиотеку сканмаркеров, введя ее название.
• Недавние: последние использованные библиотеки сканмаркеров перечислены по дате последнего использования.
• Избранное: здесь находится список библиотек сканмаркеров, отмеченных звездочкой. Вы можете добавить библиотеку сканмаркеров на вкладку «Избранное» для быстрого доступа, нажав на находящийся под окном предварительного просмотра значок «Добавить в избранное».





6. Выберите зуб или несколько зубов из секции A и затем выберите библиотеку в секции B для назначения.

Вы можете добавить новую библиотеку, нажав «+» под изображением в окне предварительного просмотра. Для регистрации поддерживаются файлы в форматах STL, OBJ и PLY.



7. Просмотрите выбранную библиотеку в режиме 3D-просмотра. Вы можете поворачивать перемещать, увеличивать и уменьшать сканмаркер.

Сертифицировано Medit

Для того чтобы свести к минимуму возможность появления ошибки сканирования, связанной с обработкой и материалом производителя сканмаркера, библиотеки сканмаркеров с логотипом Medit в правом верхнем углу используют алгоритм, оптимизированный для сопоставления библиотеки сканмаркеров.

8. Нажмите «Присвоить», чтобы назначить выбранный сканмаркер номеру зуба.



9. После назначения всех необходимых библиотек нажмите «Подтвердить».

Сопоставление библиотеки сканмаркеров

После того как вы назначите библиотеку номеру зуба, функция «Сопоставление библиотеки сканмаркеров» автоматически сопоставит библиотеку с полученными данными во время сканирования.

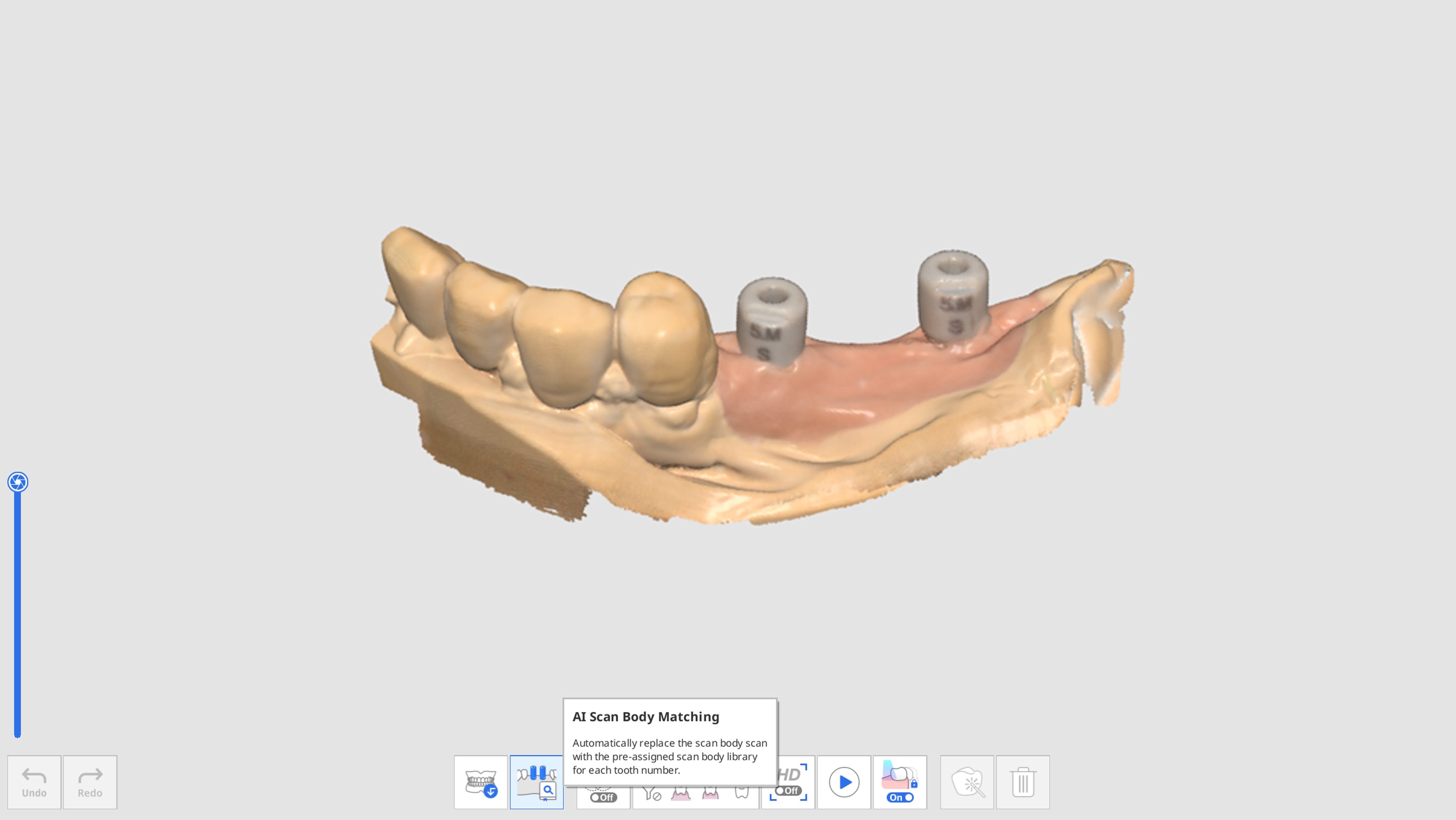

1. Активируйте функцию «Сопоставление библиотеки сканмаркеров» в нижней части экрана.



2. Во время сканирования данных сканмаркера программа автоматически пытается сопоставить библиотеку, которую вы назначили для номера зуба, с полученными данными сканирования.

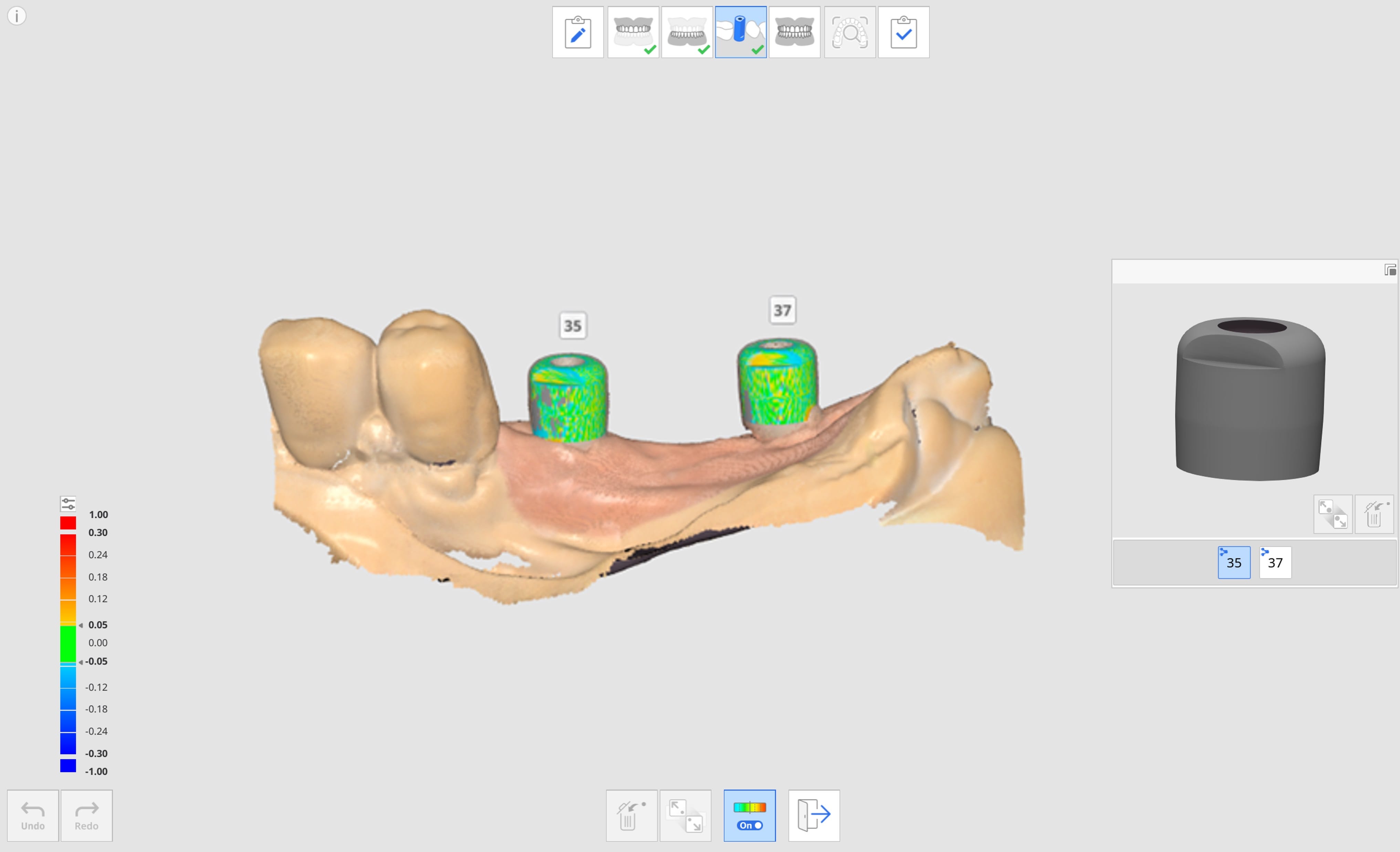

3. После сопоставления библиотеки сканмаркеров вы можете просмотреть данные сканирования и девиацию библиотеки с помощью цветовой карты.



4. Повторите, чтобы выбрать другой номер зуба в окне предварительного просмотра для сопоставления большего количества библиотек сканмаркеров.



5. После сканирования вы можете вручную сопоставлять любые библиотеки, которые не были автоматически сопоставлены во время сканирования.



6. Нажмите на значок «Ручное сопоставление».



7. Щелкните от одной до трех соответствующих точек сопоставления в данных библиотеки для выбранного номера зуба в окне предварительного просмотра библиотеки и данных сканирования.



8. После завершения ручного сопоставления нажмите «Выход», чтобы просмотреть сопоставленные библиотеки.



9. Если сканмаркеры расположены слишком близко друг к другу или касаются друг друга при скреплении, вы можете использовать расположенный внизу значок «Группа данных для сопоставления библиотеки». С помощью этой функции вы можете создать новую группу данных для получения данных сканирования и сопоставления библиотек сканмаркеров, назначенных каждому номеру зуба.
