📖 Сопоставление библиотеки абатментов

Вы можете использовать библиотеку для замены данных сканирования труднодоступных областей, таких как область расположенного под десной края абатмента или область, расположенная слишком близко к соседним зубам. Таким образом можно получить данные сканирования абатмента более точно и комфортно.

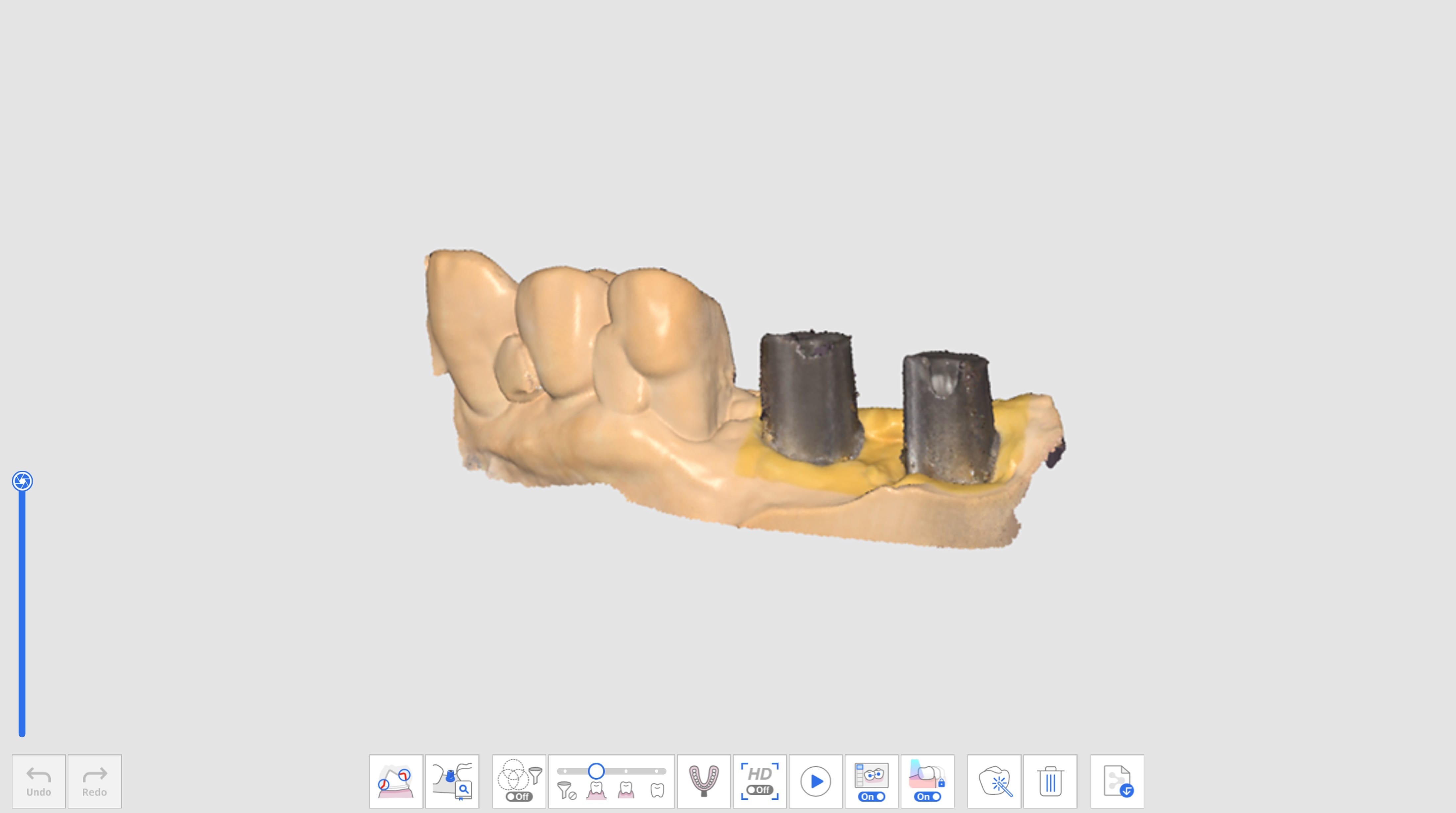

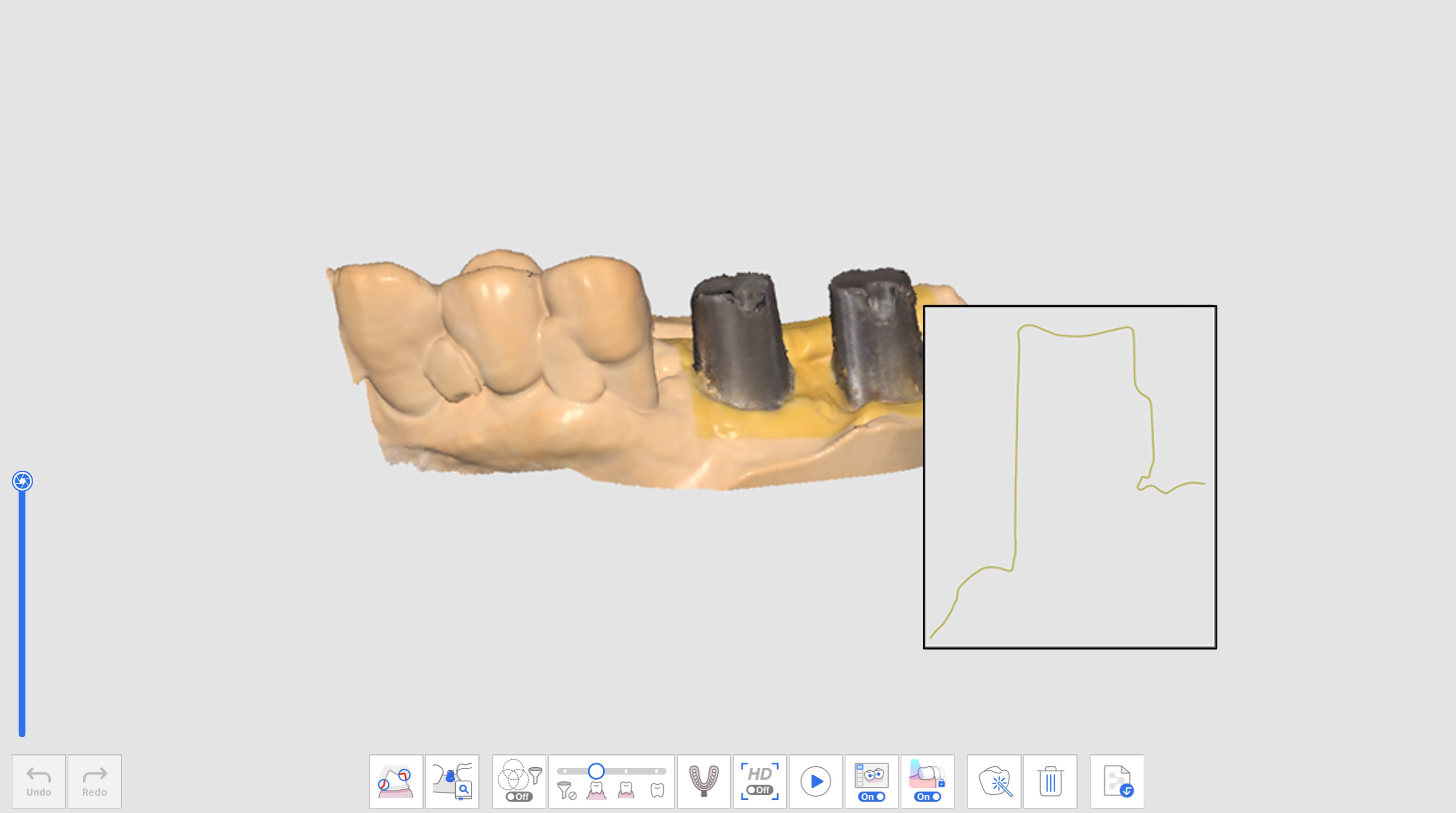

Отсканированные данные абатмента

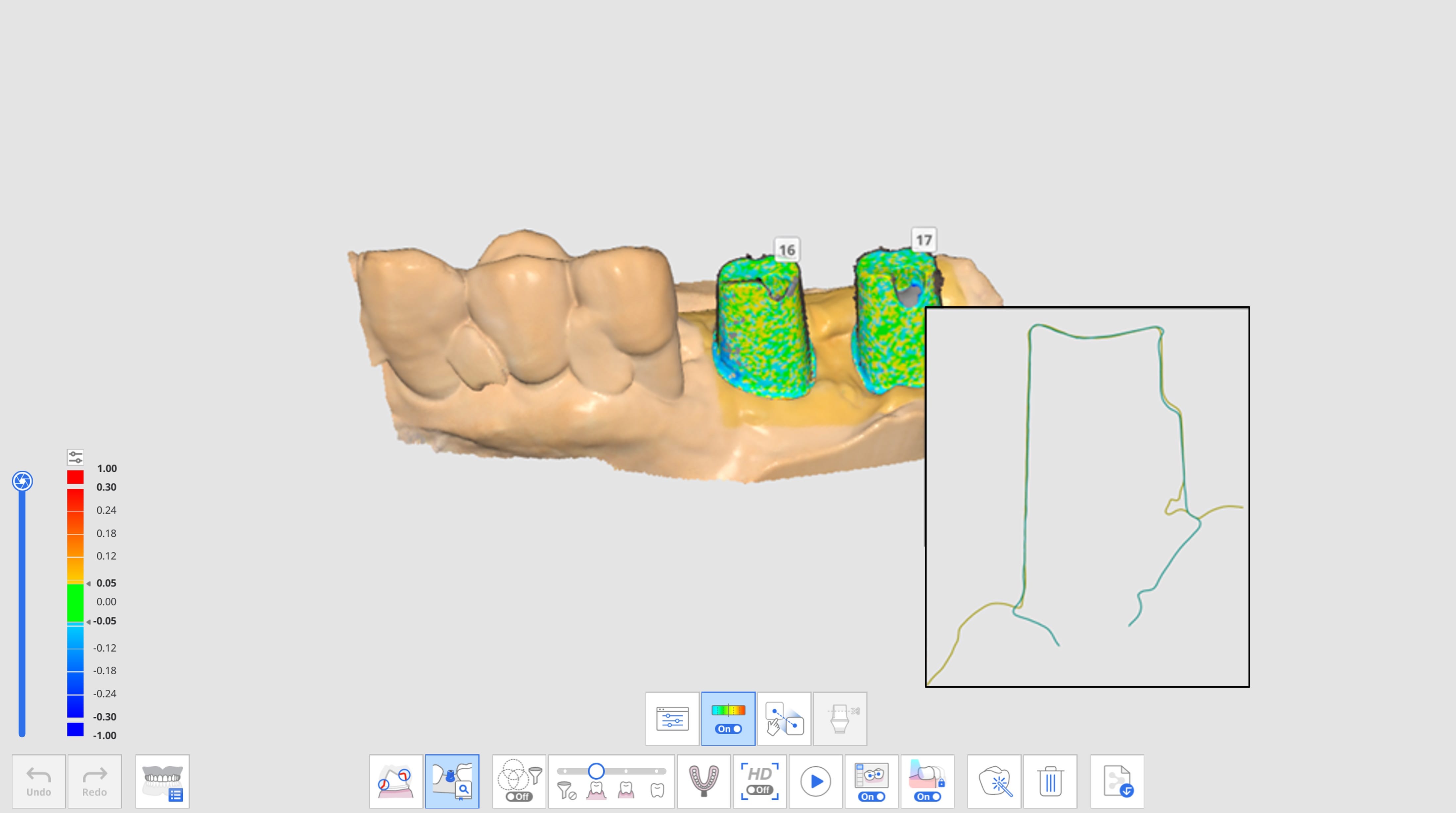

Данные абатмента после применения функции «Сопоставление библиотеки абатментов»

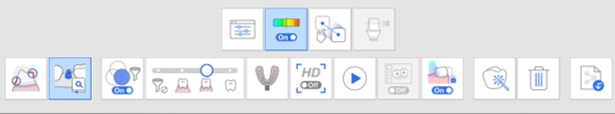

	Номер зуба	Позволяет пользователям выбрать индивидуальный номер зуба для цели сбора данных.
	Библиотека абатментов	Назначает данные библиотеки для каждого зуба и управляет данными библиотеки.
	Показать/скрыть девиацию	Показывает или скрывает девиацию между сопоставленными данными с помощью цветовой карты.
	Ручное сопоставление	Позволяет пользователям сопоставить данные библиотеки и данные сканирования вручную. Вы можете сопоставить данные по одной или трем точкам сопоставления.
	Обрезать абатмент вручную	Обрезает абатмент, регулируя высоту вручную. Подробности см. в прикрепленной статье. 🔍 Регулирование высоты абатмента

Как использовать функцию «Сопоставление библиотеки абатментов»

Назначение библиотеки абатментов

Перед сканированием абатмента необходимо назначить нужную библиотеку для каждого номера зуба.

1. Отсканируйте данные на этапе верхней или нижней челюсти.

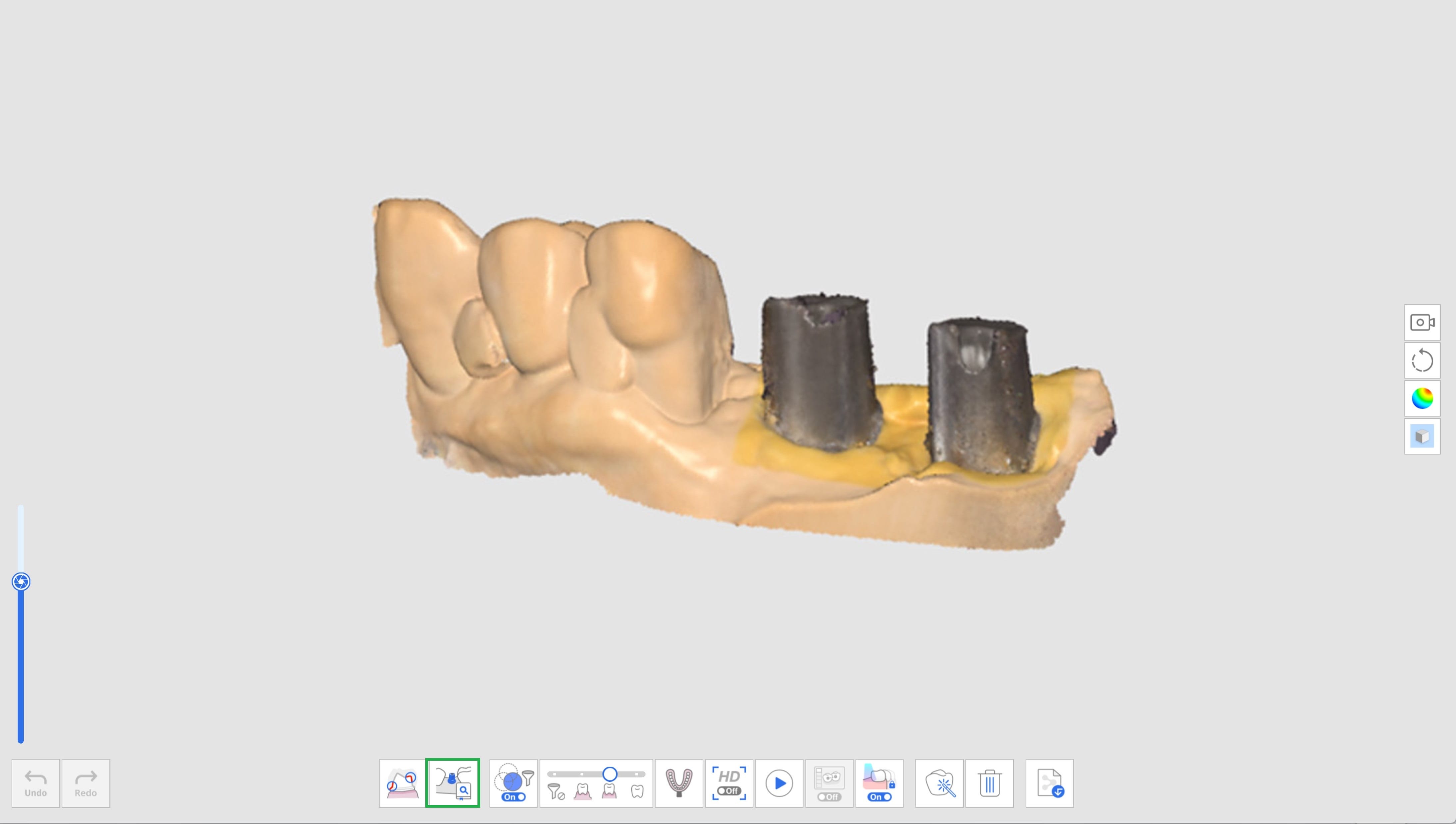

2. Нажмите на кнопку «Сопоставление библиотеки абатментов», расположенную в нижней части этапа верхней или нижней челюсти.
3. Нажмите на значок «Библиотека абатментов».

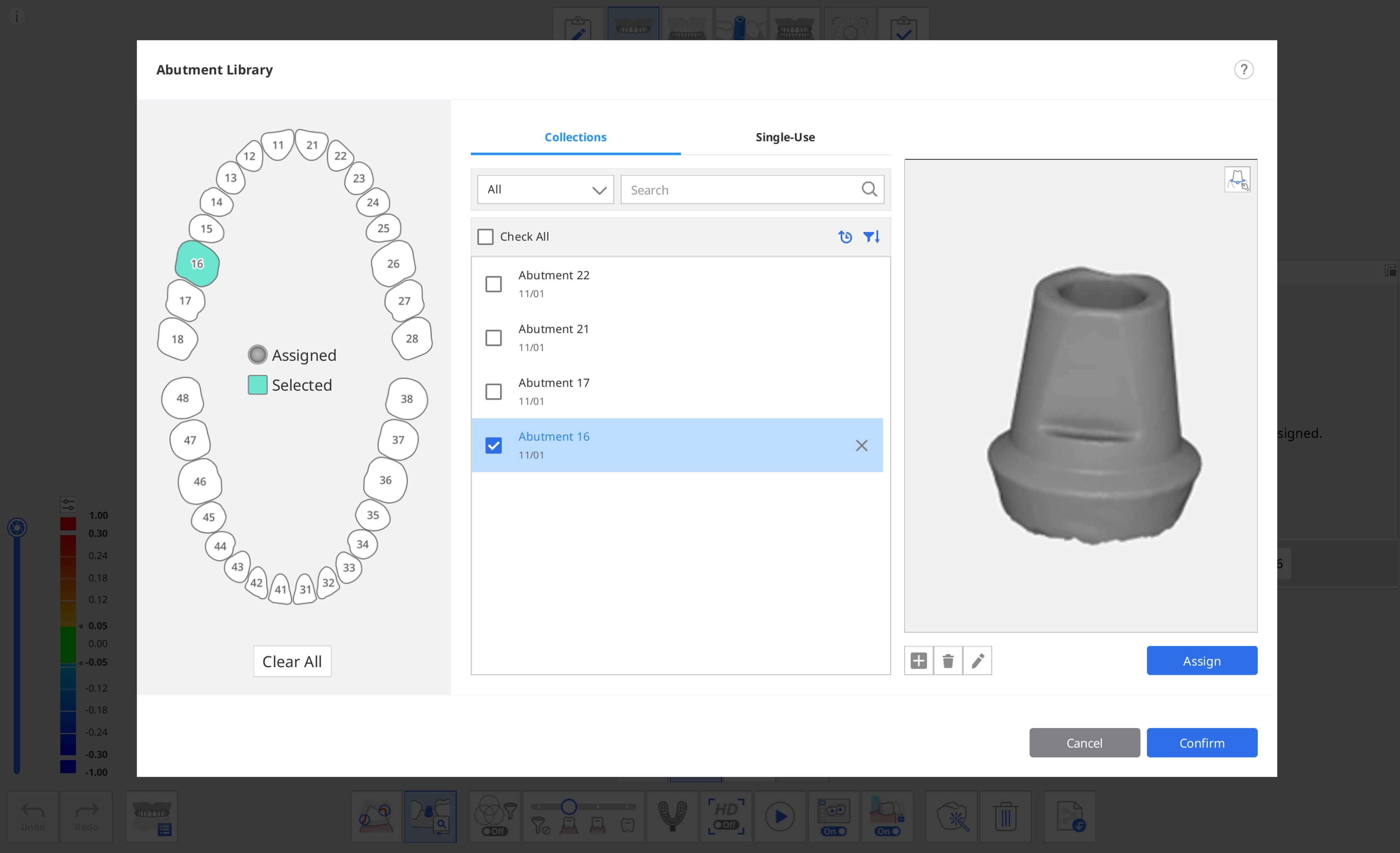

4. Появится следующее диалоговое окно для определения библиотеки абатментов для каждого зуба.

   Для выбора библиотеки абатментов в секции B представлены две следующие вкладки:

   • Коллекции: список библиотек абатментов, зарегистрированных как «коллекции», чтобы их можно было продолжать использовать в нескольких проектах.
   • Одноразовое использование: список библиотек абатментов, зарегистрированных как «одноразовые», чтобы их можно было использовать только в данном проекте.
5. Выберите зуб или несколько зубов из секции A и выберите библиотеку в секции B.
   • Вы можете добавить новую библиотеку, нажав «+» под изображением в окне предварительного просмотра. Для регистрации поддерживаются файлы в форматах STL, OBJ и PLY.
   • Вы также можете удалить выбранный проект или отредактировать название проекта, нажав кнопки «Удалить» или «Редактировать» под изображением.
6. Проверьте выбранную библиотеку в режиме предварительного 3D-просмотра в секции C. Вы можете поворачивать, перемещать, увеличивать и уменьшать масштаб изображения.
7. Вы также можете зарегистрировать абатмент с линией края, нажав на значок линии края в правом верхнем углу окна предварительного просмотра.

   🔎Примечание

   Подробную информацию о том, как нарисовать край, смотрите в разделе Инструменты и функции > Главная панель инструментов > Функциональные инструменты > Линия края.

   Подробности см. в прикрепленной статье.

   🔍 Создание границы для абатмента

8. Нажмите «Присвоить», чтобы назначить выбранный абатмент выбранному номеру зуба.
9. После назначения всех необходимых библиотек нажмите «Подтвердить».

Сопоставление библиотеки абатментов

После того как вы назначите библиотеку номеру зуба, функция «Сопоставление библиотеки абатментов» автоматически сопоставит библиотеку с данными сканирования во время сканирования.

1. Включите расположенный в нижней части экрана инструмент «Сопоставление библиотеки абатментов».
2. Во время сканирования данных программа автоматически пытается сопоставить библиотеку, которую вы назначили для номера зуба, с полученными данными сканирования.

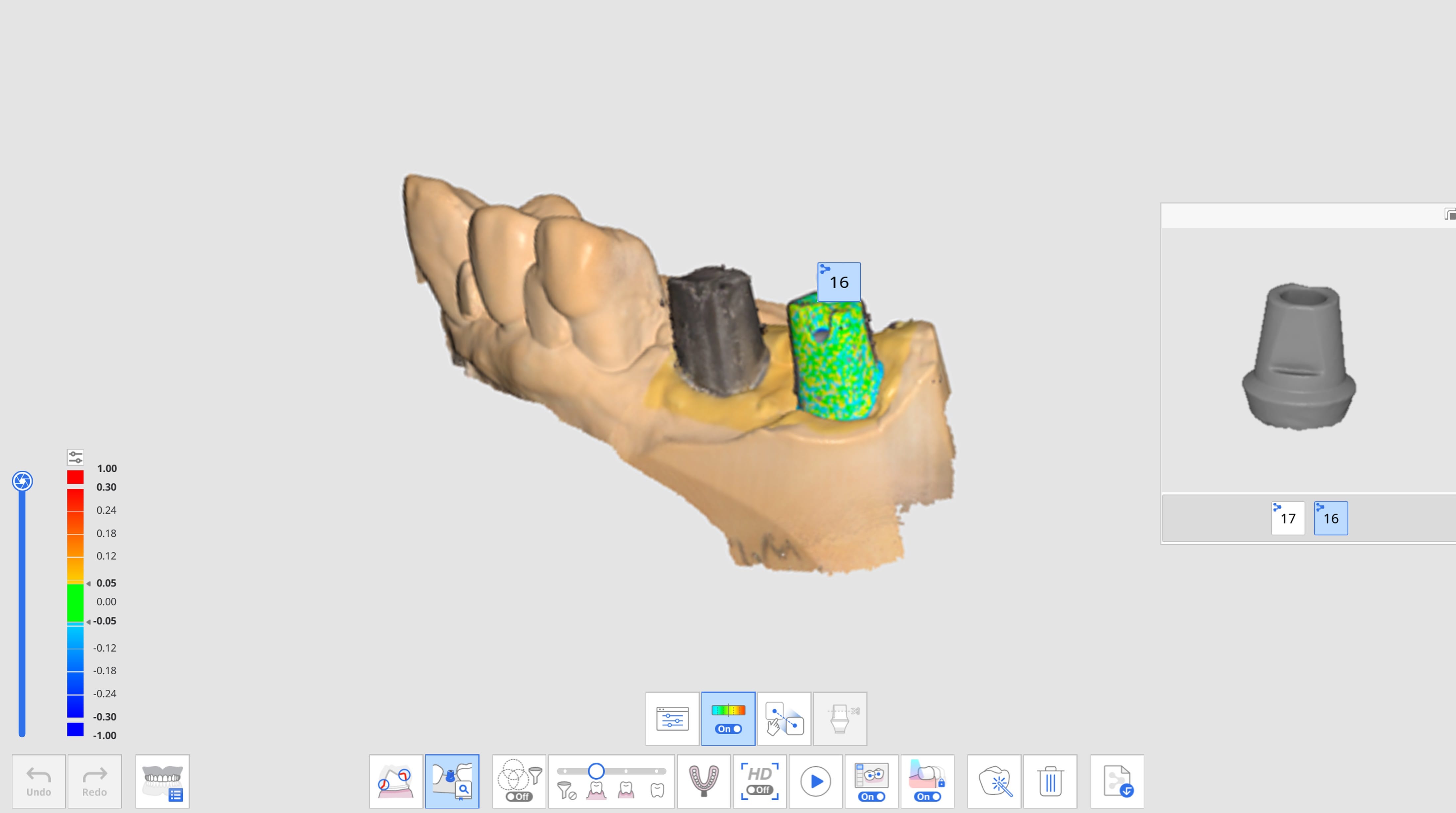

3. После сопоставления библиотеки абатментов вы можете просмотреть данные сканирования и девиацию библиотеки с помощью цветовой карты.
4. Повторите, чтобы выбрать другой номер зуба в окне предварительного просмотра для сопоставления большего количества библиотек абатментов.

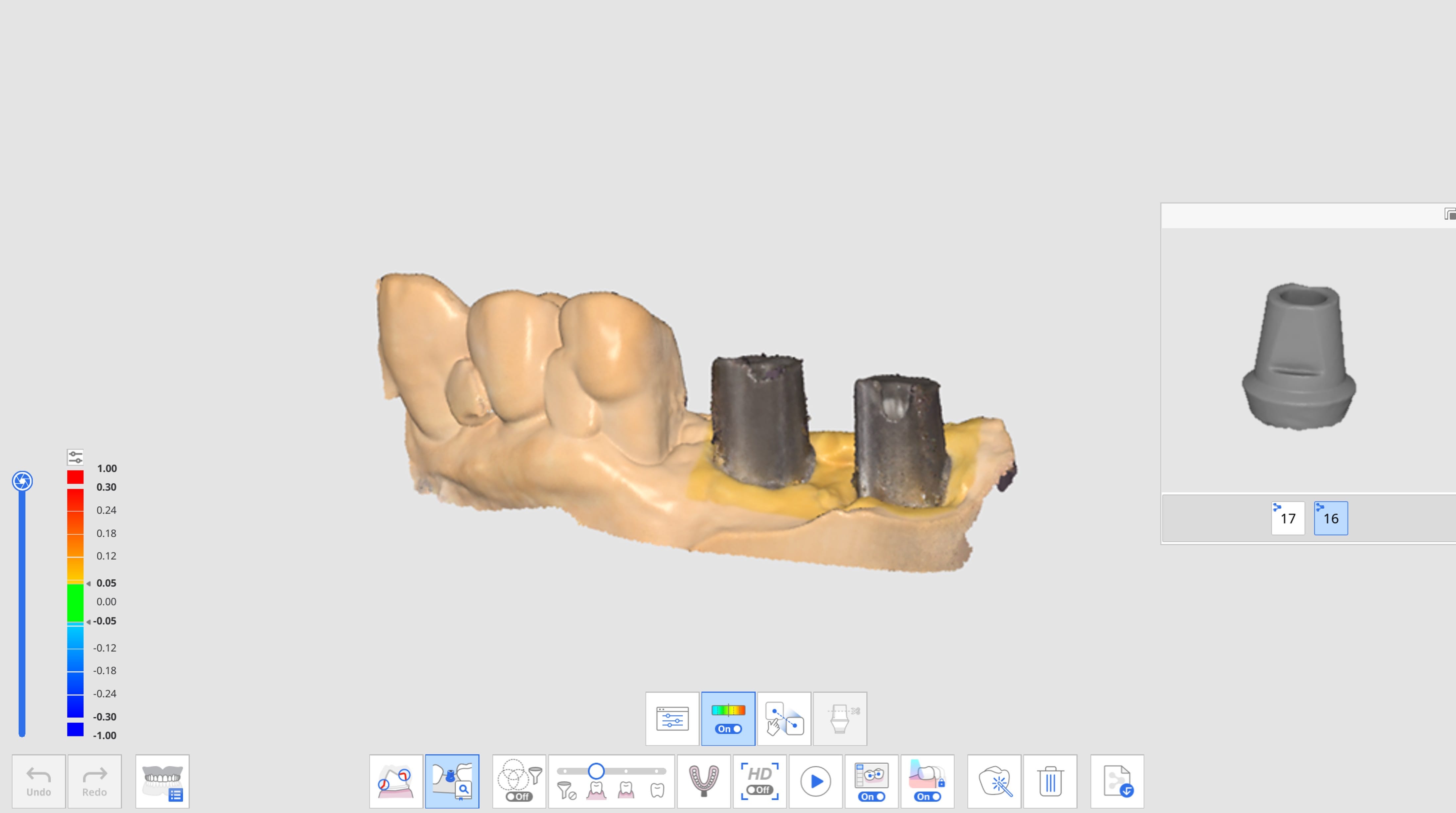

5. После сканирования вы можете вручную сопоставлять любые библиотеки, которые не были автоматически сопоставлены во время сканирования.
6. Нажмите на значок «Ручное сопоставление».

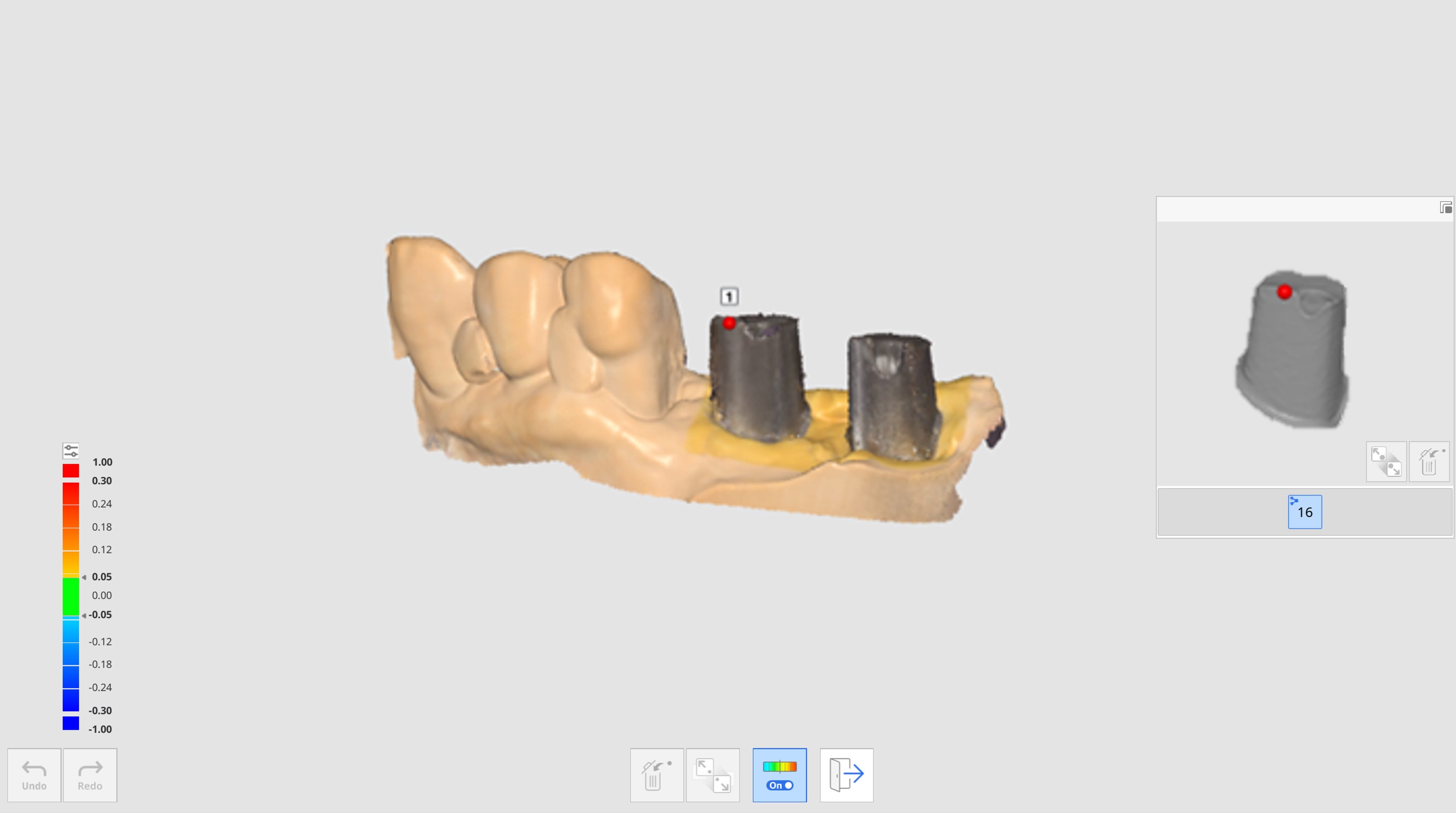

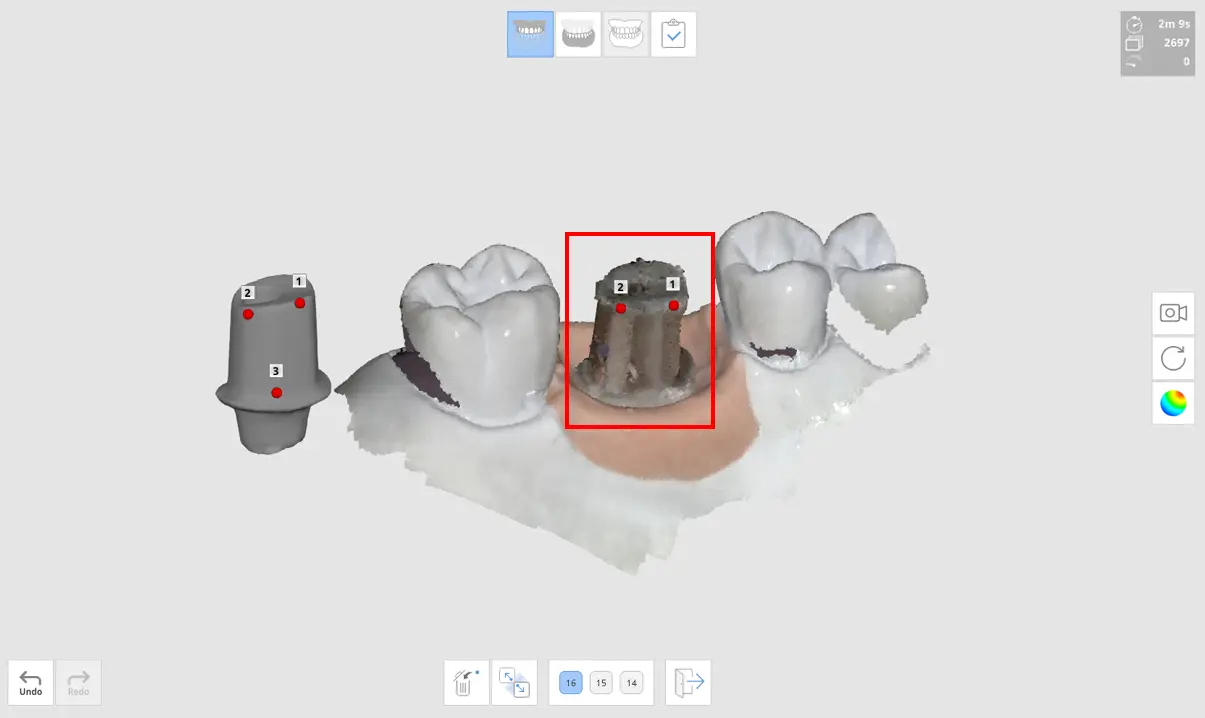

7. Щелкните от одной до трех соответствующих точек сопоставления в данных библиотеки для выбранного номера зуба в окне предварительного просмотра библиотеки и данных сканирования.

8. После завершения ручного сопоставления нажмите «Выход», чтобы просмотреть сопоставленные библиотеки.
9. Если абатменты при скреплении касаются друг друга, вы можете использовать расположенный внизу значок «Группа данных для сопоставления библиотеки». С помощью этой функции вы можете создать новую группу данных для получения данных сканирования и сопоставления библиотек абатментов, назначенных каждому номеру зуба.
