Обзор компонентов i700 wireless

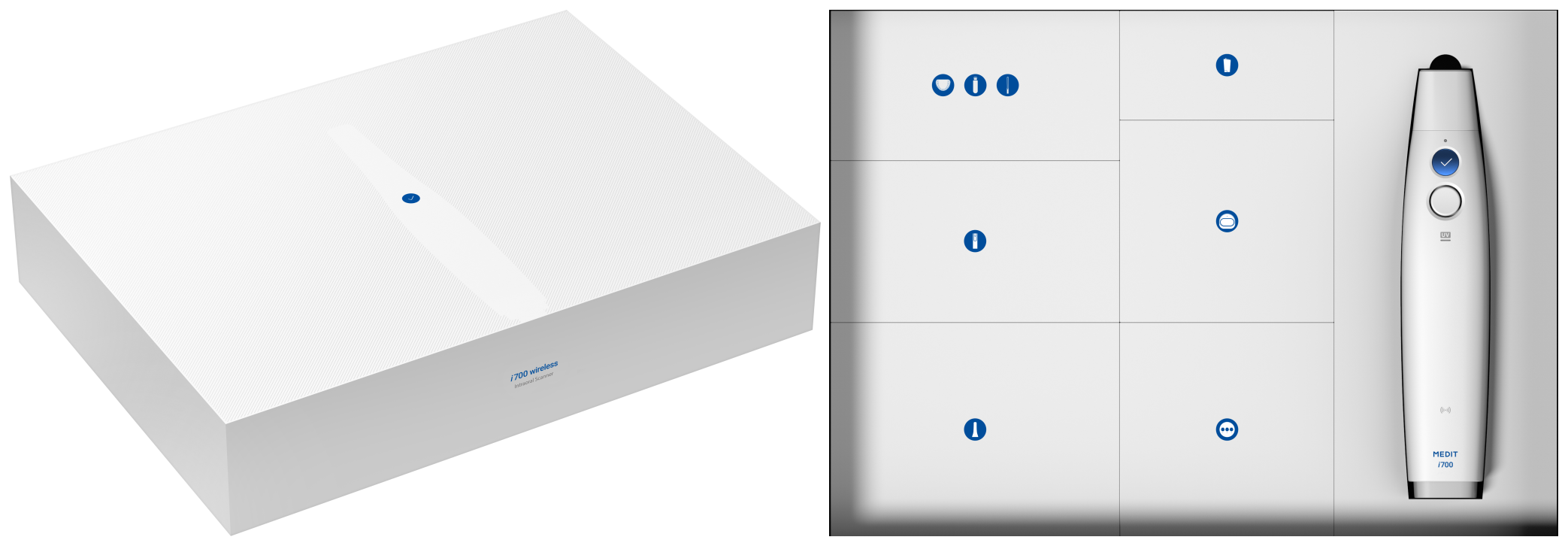

- Основной пакет

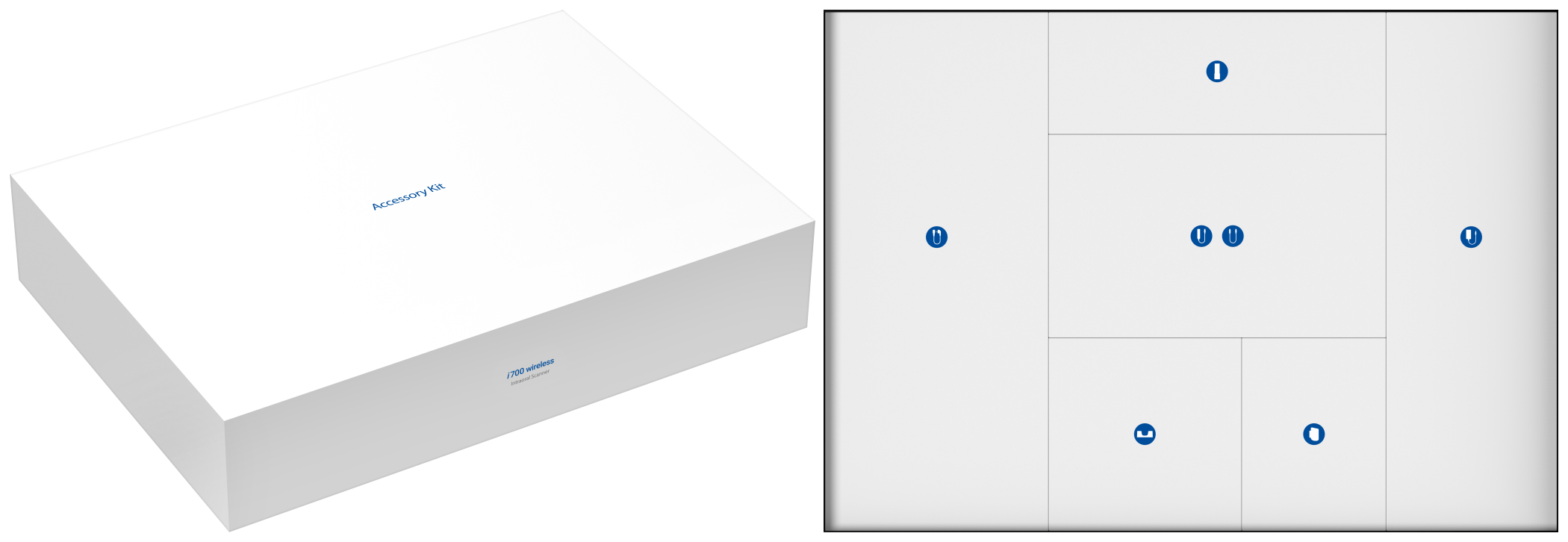

- Пакет аксессуаров
| Изображение | Наименование | Количество |
| Рукоятка i700 wireless | 1 | |
| Беспроводной концентратор | 1 | |
| Аккумуляторная батарея | 3 | |
| Батарея с удлинительным кабелем | 1 | |
| Зарядное устройство для аккумуляторов | 1 | |
| Колпак на рукоятку | 1 | |
| Многоразовая насадка | 4 | |
| Ручка | 1 | |
| Инструмент для калибровки | 1 | |
| Учебная модель | 1 | |
| Ремешок на запястье | 1 | |
| Настольный держатель | 1 | |
| Настенный держатель | 1 | |
| Кабель USB 3.0 (Type-C - Type-A) | 1 | |

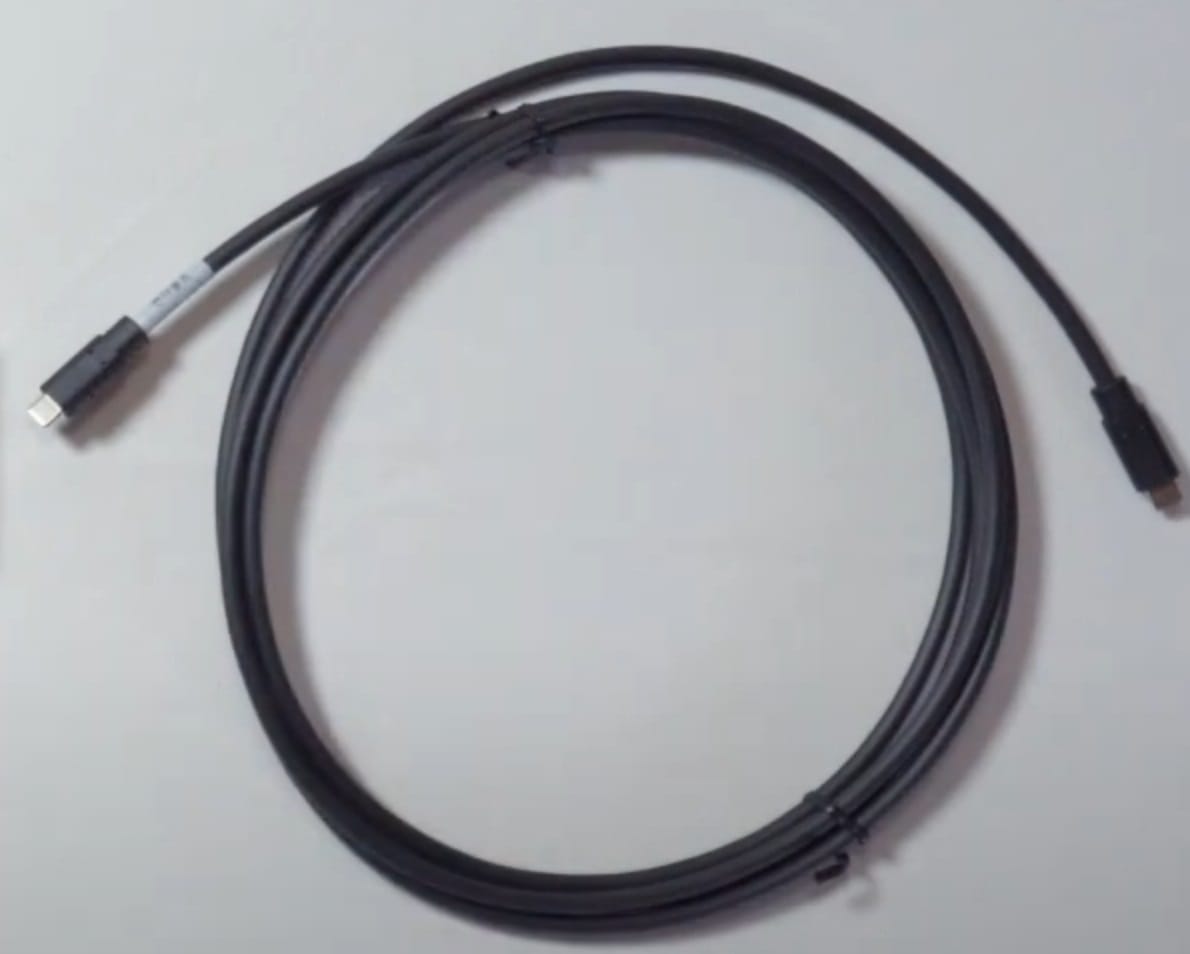

| Кабель подачи питания (Type-C - Type-C) | 1 | |

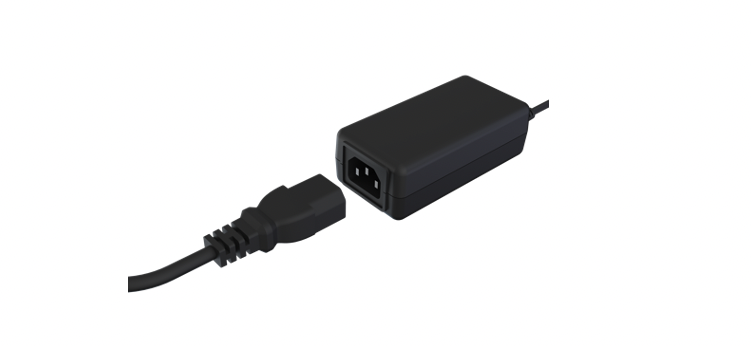

| Адаптер питания для беспроводного концентратора | 1 | |
|
Адаптер питания для зарядного устройства для акку муляторов (тот же, что и выше) |
1 | |
| кронштейн для монитора | 1 | |
| Шнур питания | 2 | |
|
Флэш-накопитель USB |
1 | |
| Руководство пользователя | 1 |
Дополнительные компоненты (продаются отдельно)
| Изображение | Наименование | Количество |
|

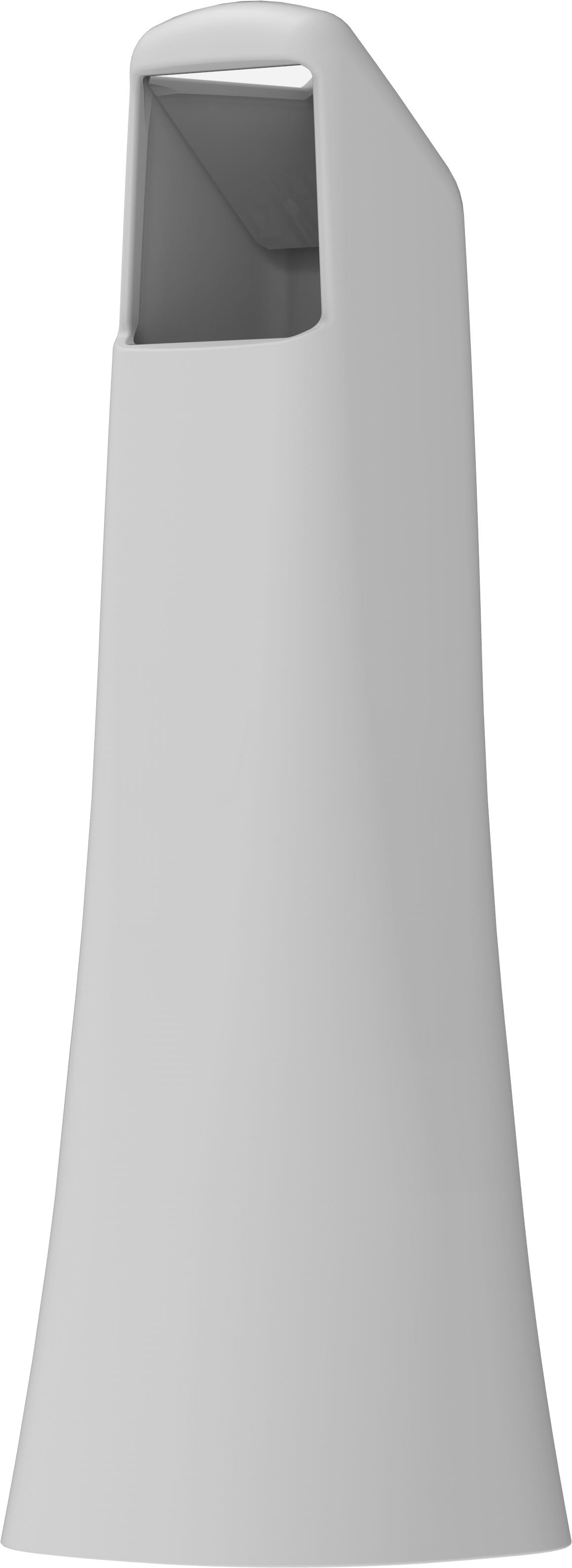

Маленькая насадка |
4 | |
|
Инструмент для автоматической калибровки |
1 | |
|

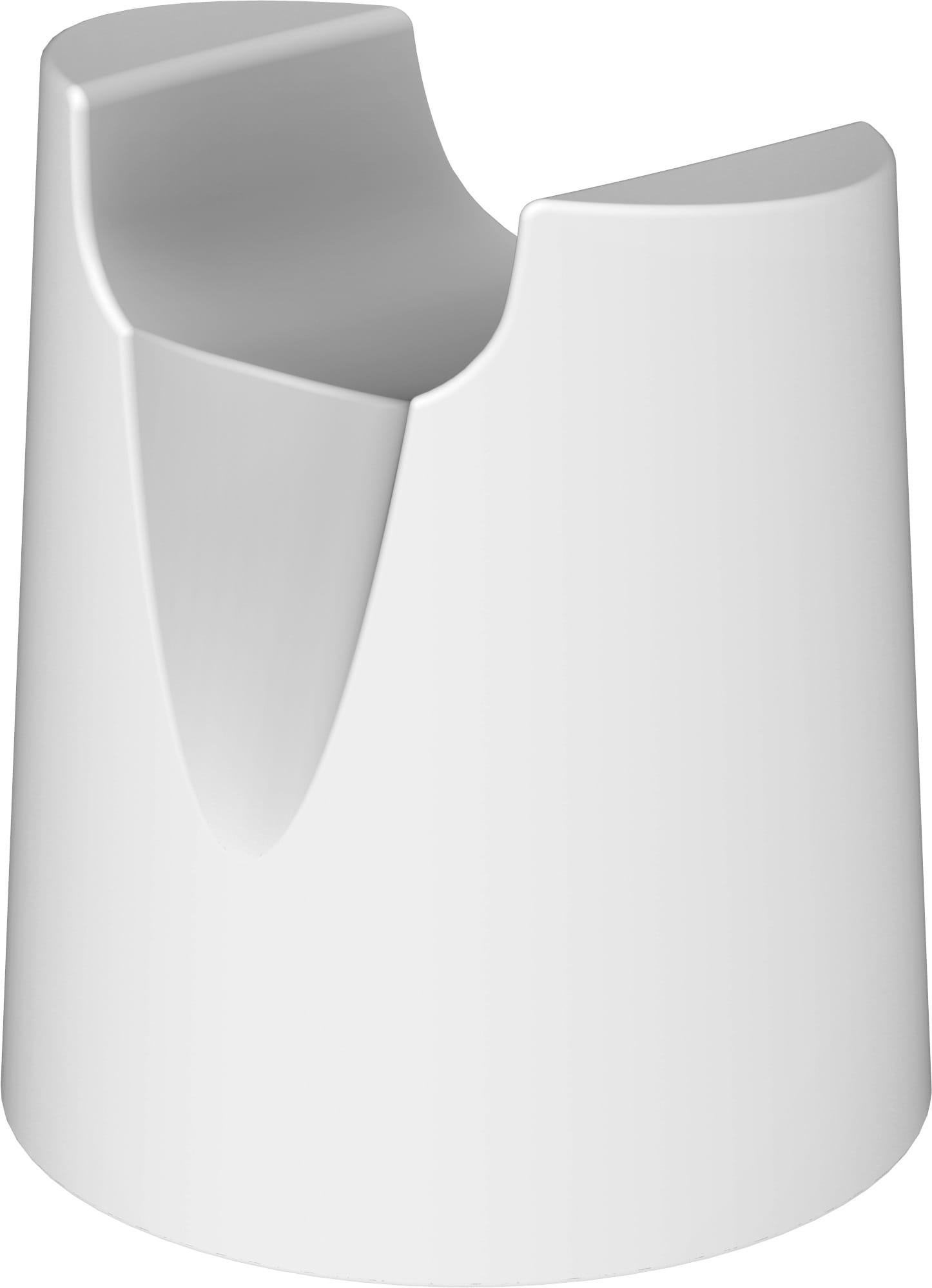

Ручка-Фит Колыбель |
1 | |
|
3M Кабель подачи питания |
1 |
- Все компоненты в списке можно приобрести отдельно.
- Наличие товаров для продажи может варьироваться в зависимости от статуса регистрации медицинского устройства в каждой стране или регионе. Пожалуйста, свяжитесь с Medit или вашим местным дистрибьютором для получения информации о наличии конкретных товаров.
-
Храните учебную модель в прохладном месте вдали от прямых солнечных лучей. Обесцвеченная учебная модель может повлиять на ре зуль таты учебного режима.
-
Ремешок создан специально с учетом веса i700 wireless и не должен использоваться с другими изделиями.
-
Medit Scan for Clinics находится на USB-накопителе. Этот продукт оптимизирован для ПК, и использование его на других устройствах н е рекомендуется. Не используйте ничего, кроме USB-порта. Это может привести к неисправности или возгоранию.
-
Инструмент для автоматической калибровки не входит в комплект поставки i700 wireless. Его можно приобрести отдельно в месте покупки.
Настройка системы i700 wireless

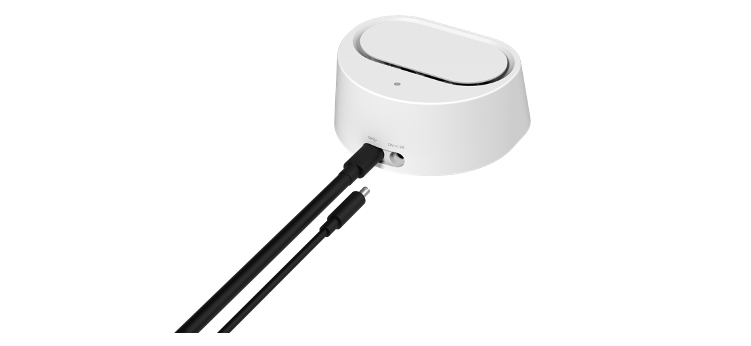

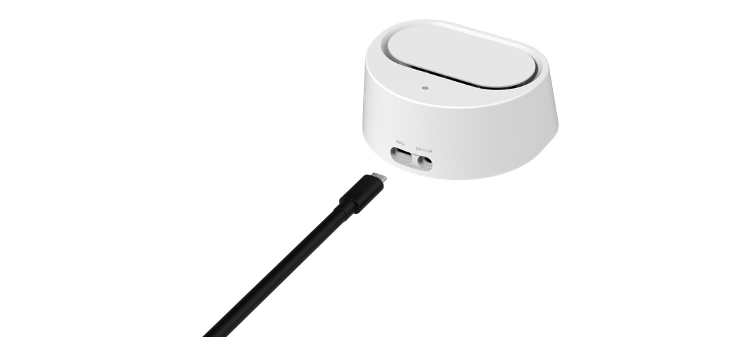

Подключение беспроводного концентратора i700 wireless (Type-C - Type-A)
(1) Подключите кабель USB 3.0 (Type-C - Type-A) к беспроводному концентратору.
(2) Подключите адаптер к беспроводному концентратору
(3) При подключении шнура питания к адаптеру беспрово дной концентратор включается автоматически.
(4) Подключите разъем порта A кабеля USB 3.0 к ПК.
💡 Порт USB используется только для передачи сигнала.

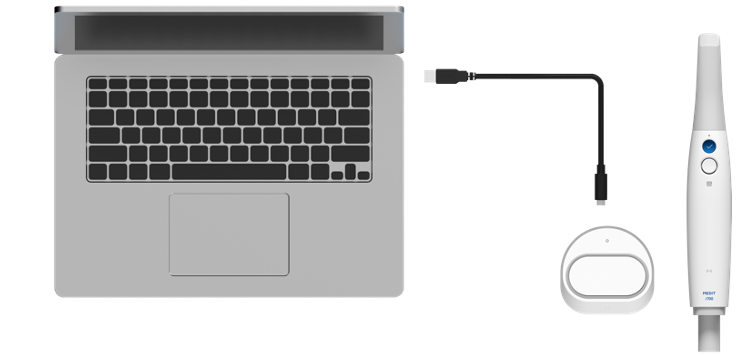

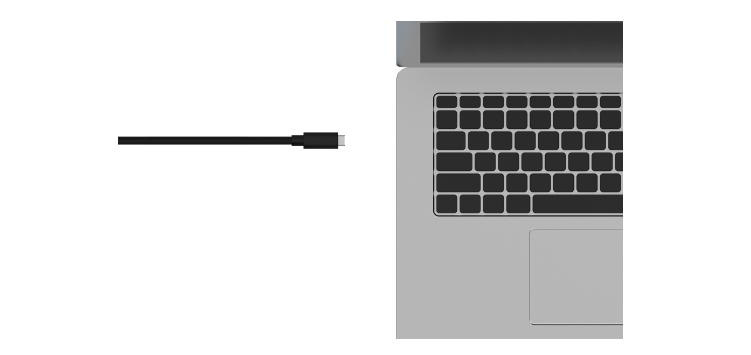

Подключение беспроводного концентратора i700 wireless (Type-C - Type-C)
(1) Подключите кабель подачи питания (Type-C - Type-C) к б еспроводному концентратору.
(2) Подключите кабель подачи питания к ПК.
💡 ※ На порт USB подается напряжение 9 В постоянного тока.
Минимальные системные требования для Medit Plug & Scan
USB Type-C / USB Power Delivery, поддерживающий выход 5V, 3A (официально известный как USB Type-C 3.1, 3.2 или Thunderbolt и т. Д.)
В зависимости от производителя ПК выходные условия порта могут не соблюдаться, и Plug & Scan может работать некорректно. Если да, подключите его к концентратору USB с внешним питанием.
Подробную информацию смотрите по ссылке ниже.
Какие характеристики должны быть у совместимого порта USB-C?
Включение i700 wireless

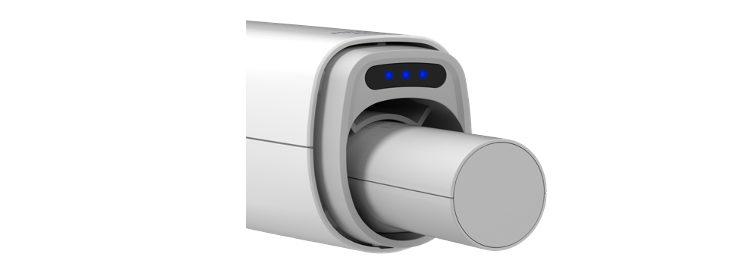

(1) Вставьте аккумуляторную батарею в рукоятку i700 wireless и нажмите кнопку питания.

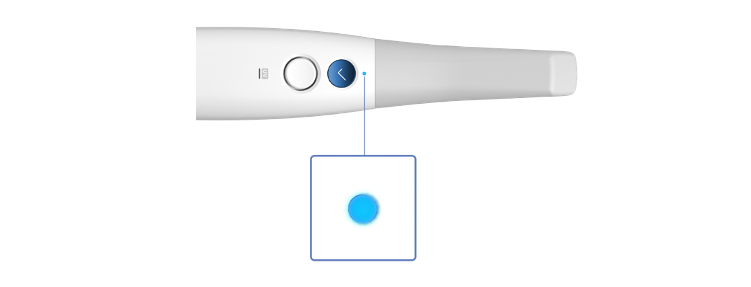

(2) После включения питания светодиод в верхней части рукоятки i700 wireless загорится синим цветом.

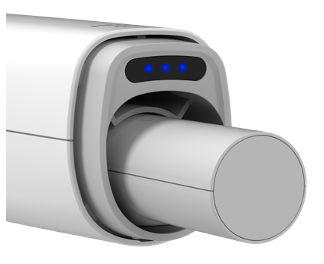

(3) Три светодиода в нижней части рукоятки i700 wireless отображают оставшийся уровень заряда батареи.
- 3 светодиода: 80 – 100%
- 2 светодиода: 50 – 79%
- 1 светодиод: 20 – 49%
- 1 мигающий светодиод: 1 – 19%
- Светодиодные индикаторы выключены: 0%

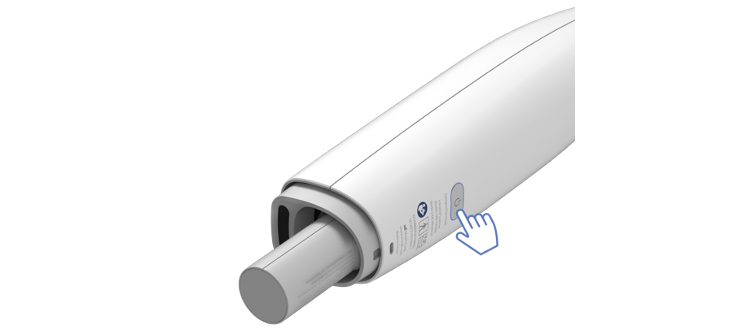

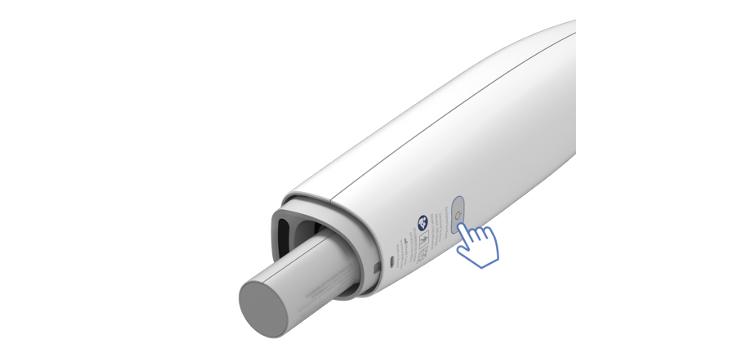

Выключение i700 wireless
- Нажмите и удерживайте кнопку питания в нижней части рукоятки i700 wireless в течение 3 секунд. Если извлечь аккумуляторную батарею, не выключив устройство, это может сократить срок службы i700 wireless и аккумулятора.

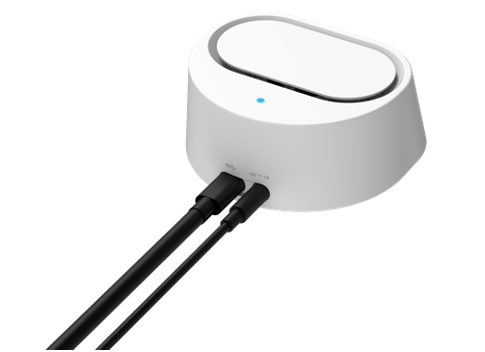

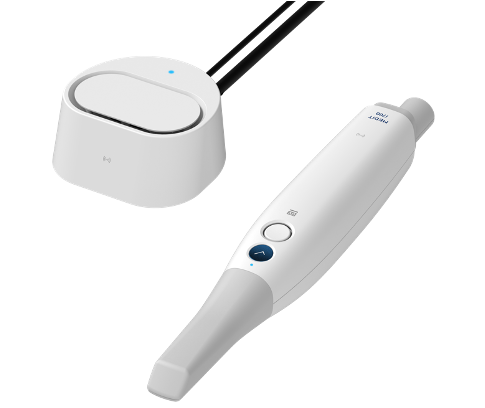

Как использовать беспроводной концентратор
i700 wireless — это беспроводное устройство, работающее через модуль беспроводной связи. По этой причине рукоятка i700 wireless оснащен а передатчиком, а беспроводной концентратор — приемником. Беспроводная система i700 wireless использует два типа частот для передачи д анных и управления рукояткой i700 wireless. Питание подается путем подключения кабеля адаптера к порту питания беспроводного концентр атора. При извлечении порта адаптера питание отключается.
После включения i700 wireless автоматически попытается установить соединение с беспроводным концентратором. Для установки соединени я и рукоятка i700 wireless, и беспроводной концентратор должны быть подключены к источнику питания и располагаться недалеко друг от дру га. Во время выполнения соединения индикатор на верхней части рукоятки i700 wireless мигает.
После завершения процесса соединения светодиод начинает гореть постоянно. Сканирование можно начинать после того, как соединение бу дет установлено.
- i700 wireless использует два антенных модуля: 60 ГГц для передачи данных и 2,4 ГГц для управл ения. Фактическая частота зависит от местных нормативных требований.
- Фактический рабочий диапазон составляет до 5 м и может изменяться в зависимости от окруж ающей среды.
- Частота 60 ГГц: 57 – 64 ГГц
- Частота 2,4 ГГц: 2,4 – 2,5 ГГц
При подключении с помощью кабеля подачи питания питание подается от подключенного ПК без использования адаптеров. В этом сл учае компьютер должен быть включен. Если кабель подачи питания отсоединен от ПК, беспроводной концентратор будет автоматиче ски выключен, и статус подключения, такой как соединение, будет инициализирован.
Ручное сопряжение
Сканер автоматически пытается выполнить сопряжение, когда включается зарегистрированный беспроводной хаб. Однако для подключения нового устройства, например, заменяющего или дополнительного хаба, требуется ручное сопряжение.
При использовании одного хаба:
Если вы используете один хаб, необходимо вручную сопрячь сканер с заменяющим хабом.
При использовании нескольких хабов (Переключиться и сканировать):
Переключиться и сканировать — это функция, которая позволяет зарегистрировать один сканер на двух или более беспроводных хабах, обеспечивая возможность переключения между ними. Если вы настраиваете несколько хабов для использования Переключиться и сканировать, потребуется ручное сопряжение для подключения сканера к дополнительному хабу.

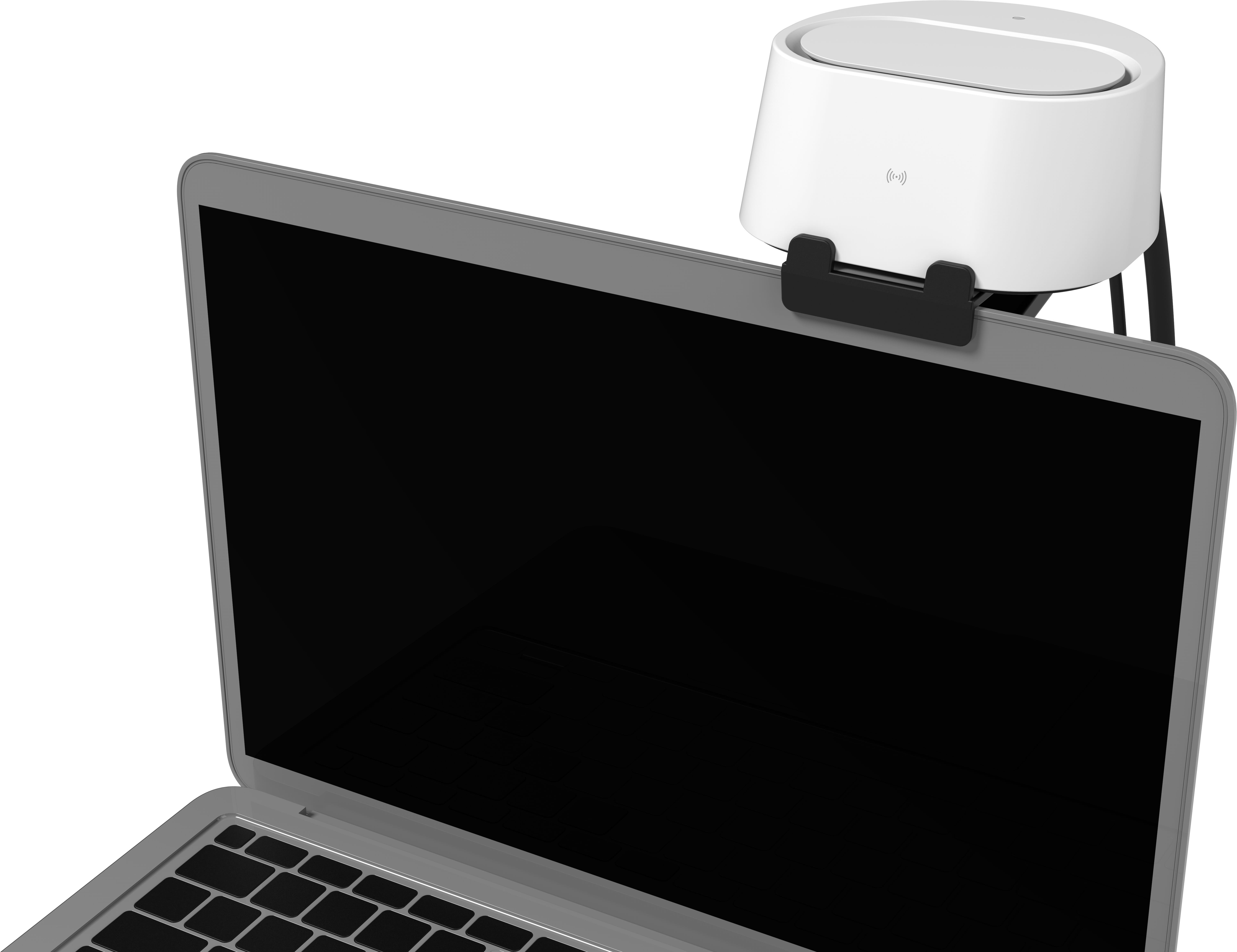

Как использовать кронштейн для монитора
Как использовать аккумулятор
Аккумуляторная батарея
- Литий-ионный
- 3,6 В, 3100 мАч, 11,6 Втч
- Вставьте аккумулятор в нижнюю часть рукоятки i700 wireless. Убедитесь, что разъемы аккумулятора и рукоятки i700 wireless сов мещены правильно.
-
Время работы аккумулятора составляет до 1 часа.
Срок службы аккумулятора может варьироваться в зависимости от условий работы пользователя и количества циклов работы аккумулятора.
Батареи поставляются с частичной зарядкой. Пожалуйста, полностью зарядите батарею перед первым использованием.

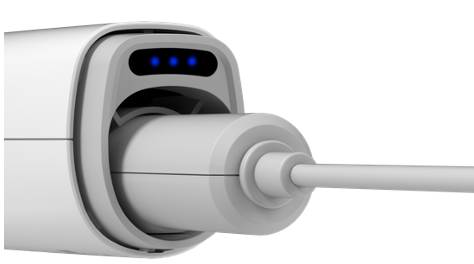

Батарея с удлинительным кабелем
- Батарея с удлинительным кабелем — это электрическая батарея кабельного типа, которая используется вместо аккумуляторн ой батареи. Заряжать устройство не требуется, так как питание подается по кабелю.
- Вставьте батарею в рукоятку i700 wireless, а кабель подключите к разъему зарядного устройства.
- Чтобы включить питание, нажмите кнопку питания в нижней части рукоятки i700 wireless.

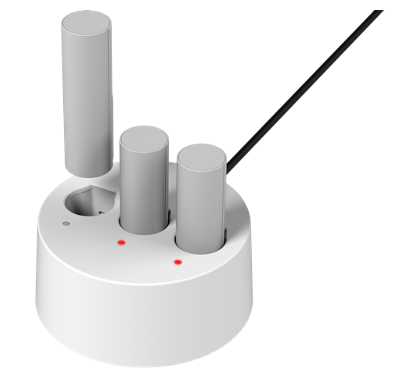

Как использовать зарядное устройство для аккумуляторов
- Подключите адаптер к порту питания зарядного устройства для подачи питания. При извлечении порта адаптера питание отключается.
- Вставьте аккумуляторные батареи в зарядное устройство, правильно расположив зарядные клеммы.
-
Зарядное устройство предназначено для зарядки только аккумуляторных батарей. Для полной зарядки требуется до 2 часов 30 минут, но время зарядки может меняться в зависимости от условий работы пользователя и количества циклов работы аккумулятора.
Во время зарядки аккумуляторной батареи светодиод на зарядном устройстве мигает синим. После полной зарядки он начинает горе ть синим цветом.
Если аккумуляторная батарея неправильно вставлена в зарядное устройство, светодиод на зарядном устройстве будет мигать красны м цветом. В этом случае извлеките аккумуляторную батарею из зарядного устройства, проверьте, нет ли на клеммах аккумуляторной б атареи и зарядного устройства посторонних предметов, аккуратно протрите их мягкой тканью, а затем снова вставьте аккумуляторну ю батарею в зарядное устройство.

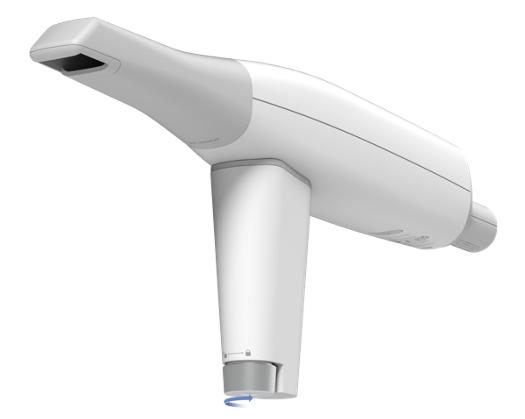

Как установить ручку
В корпус i700 wireless встроен беспроводной передатчик сигнала, расположенный в том месте, где находится логотип i700 wireless. Во время исп ользования сканера, в зависимости от вашего опыта и привычек, вы можете держать его за ту область, где расположен передатчик. Перекрытие этой области может создать помехи для соединения сканера с беспроводным концентратором. Поэтому, во избежание этой проблемы, мы осна стили рукоятку i700 wireless специальной ручкой, которая обеспечит вам более комфортный способ ее использования.

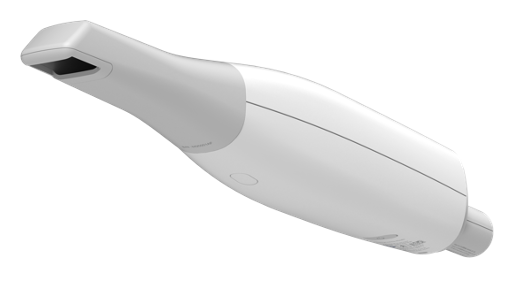

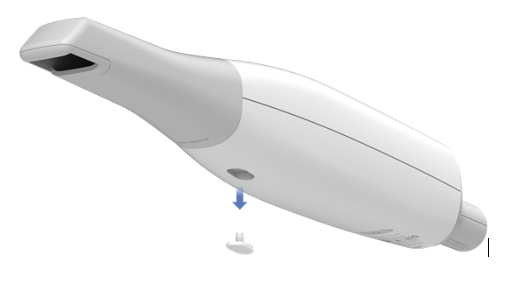

1. Переверните рукоятку i700 wireless, чтобы найти силиконовую вставку в его корпусе.
2. Извлеките рукой эту силиконовую вставку.

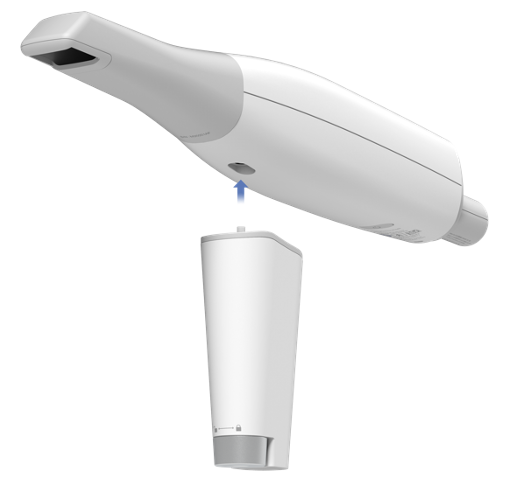

3. Полностью закрепите болты ручки в отверстии для крепления ручки на корпусе i700 wireless.
4. Используя винт на ручке, закрутите ее по часовой стрелке.
5. Теперь вы можете использовать сканер, держа его за ручку. Чтобы снять ручку, действуйте по этой инструкции в обратном порядке.

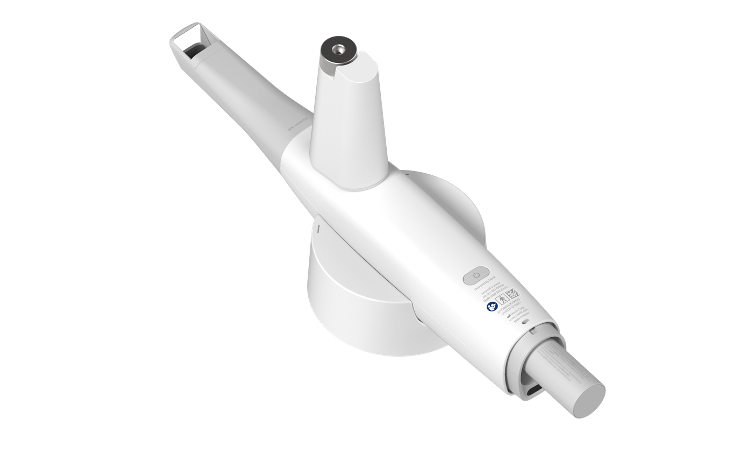

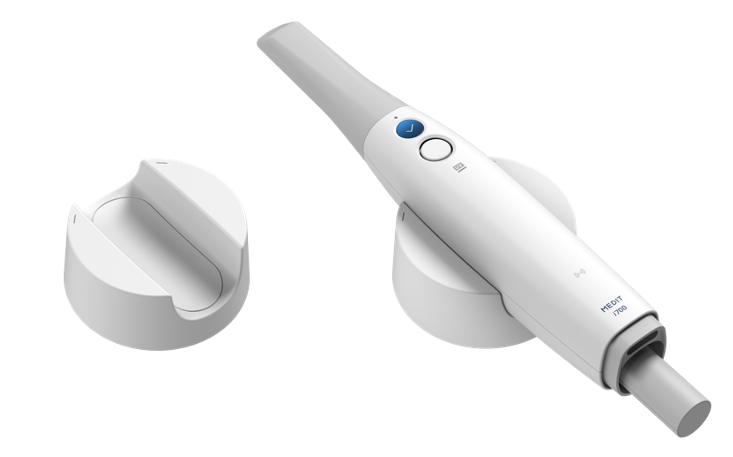

Как установить сканер в настольный держатель
Без ручки
С ручкой

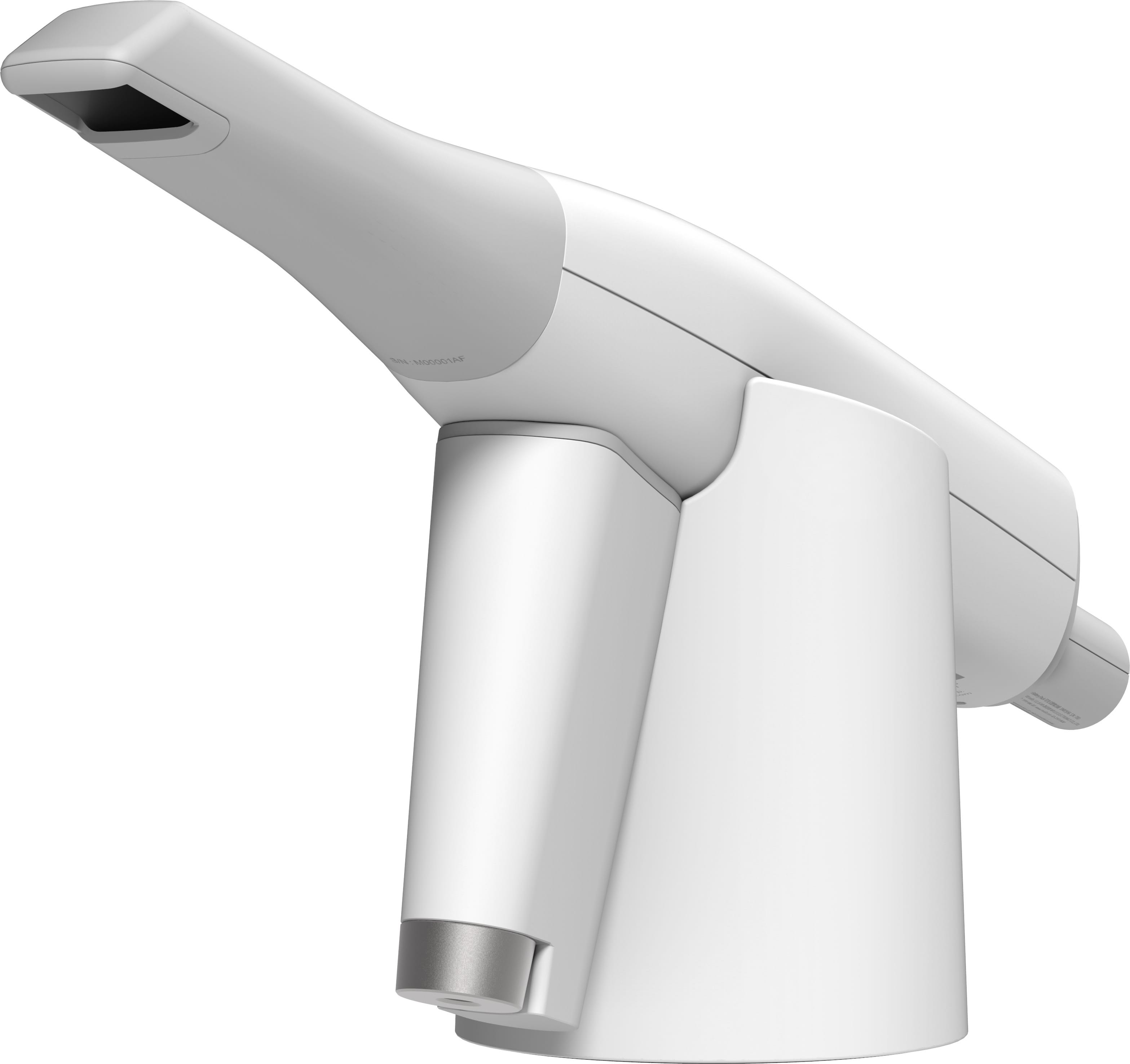

Ручка-Фит Колыбель
Как установить настенный держатель
