📖 Этап сопоставления данных

Сопоставление данных сканирования

Этап сопоставления состоит из таких подэтапов, как «Основание верхней челюсти», «Основание нижней челюсти» и «Окклюзия».

• Порядок каждого подэтапа может быть изменен. Измененный порядок сохраняется и может быть применен при следующем сканировании.
• В некоторых случаях сопоставление окклюзии может занять некоторое время. В этом случае перейдите в Настройки > Постобработка и отключите функцию «Сопоставлять данные сканирования окклюзий автоматически». После чего вы сможете сразу перейти к ручному сопоставлению.

Автоматическое сопоставление

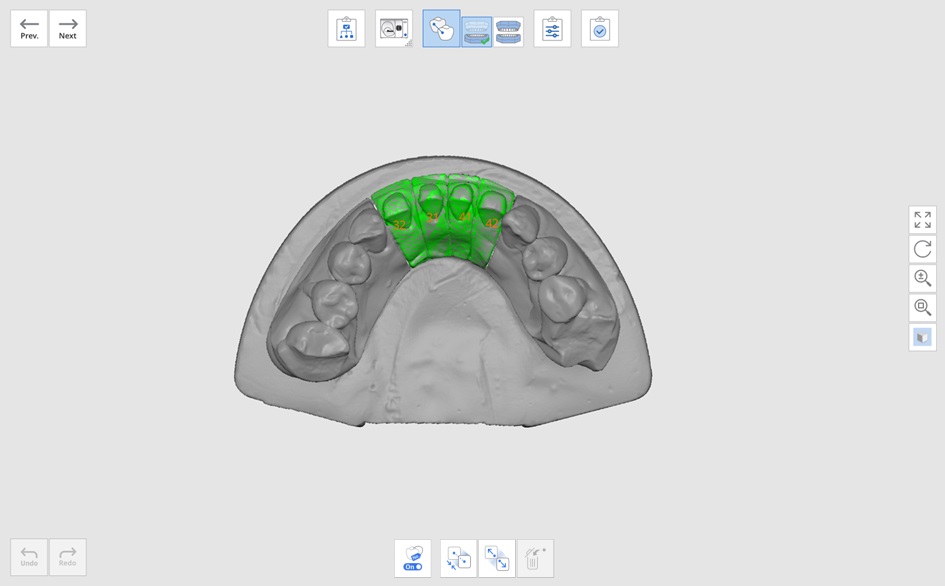

Функцию автоматического сопоставления программа выполняет автоматически.

Если сопоставление не удалось, чтобы повторить попытку, нажмите на кнопку «Разъединить», а затем на расположенный внизу значок «Сопоставить автоматически».



Ручное сопоставление

Прежде чем выполнять ручное сопоставление, необходимо разъединить автоматически сопоставленные данные.

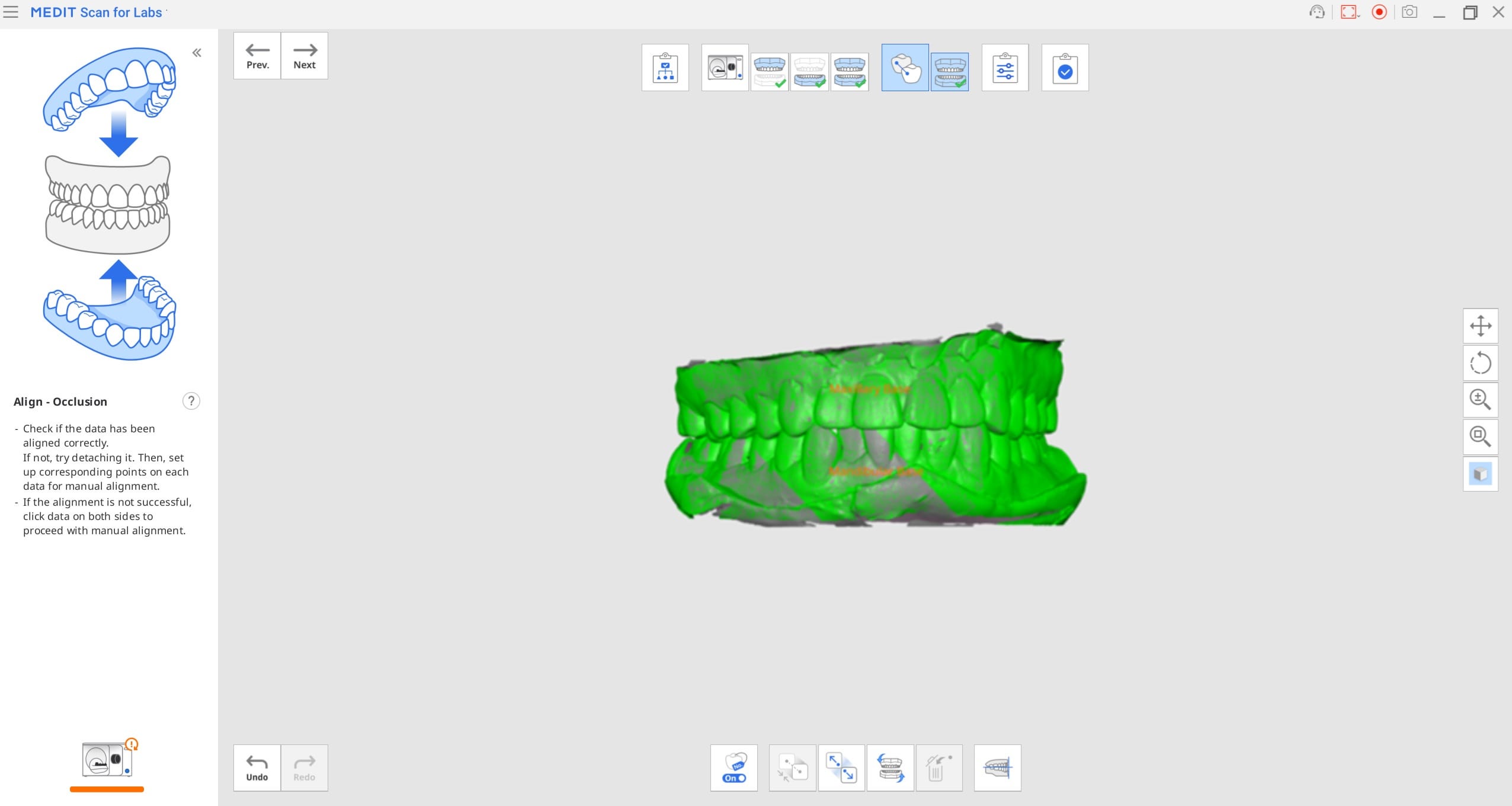

1. При переходе на этап сопоставления данных программа сопоставляет данные автоматически.

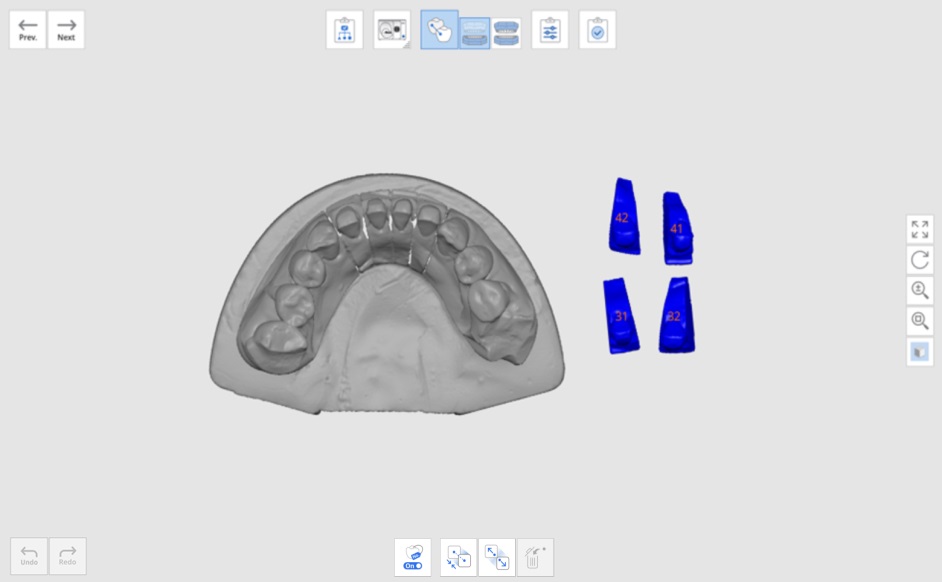

2.  Если вы хотите сопоставить данные вручную, нажмите «Разъединить», чтобы отделить сопоставленные данные и вернуть их в исходное положение.

3. Установите до трех маркерных точек на целевых и базовых данных на тех же самых позициях.
   Вы можете скрыть номер зуба при размещении маркерных точек, нажав на значок «Показать/скрыть номер зуба».

Также вы можете разъединить отдельные данные, щелкнув по ним правой кнопкой мыши.

В меню доступны следующие опции:

• Разъединить данные: разъединяет определённые данные.
• Автоматическое сопоставление: автоматически сопоставляет только выбранные данные.
• Попробовать сопоставить еще раз: пробует сопоставить данные еще раз, если они слегка смещены.



Сопоставить с окклюзионной плоскостью

Для того чтобы использовать данные для виртуального артикулятора в exocad, вы можете сопоставить окклюзионную плоскость с 11 предоставленными exocad артикуляторами.

ℹ️Внимание

Эта функция доступна, когда в диалоговом окне «Стратегия сканирования» вы выбираете для артикулятора «Платформа» или «Стандартный артикулятор».

1. Завершите сканирование верхней и нижней челюстей и окклюзии и перейдите к этапу Сопоставление данных сканирования > Окклюзия.

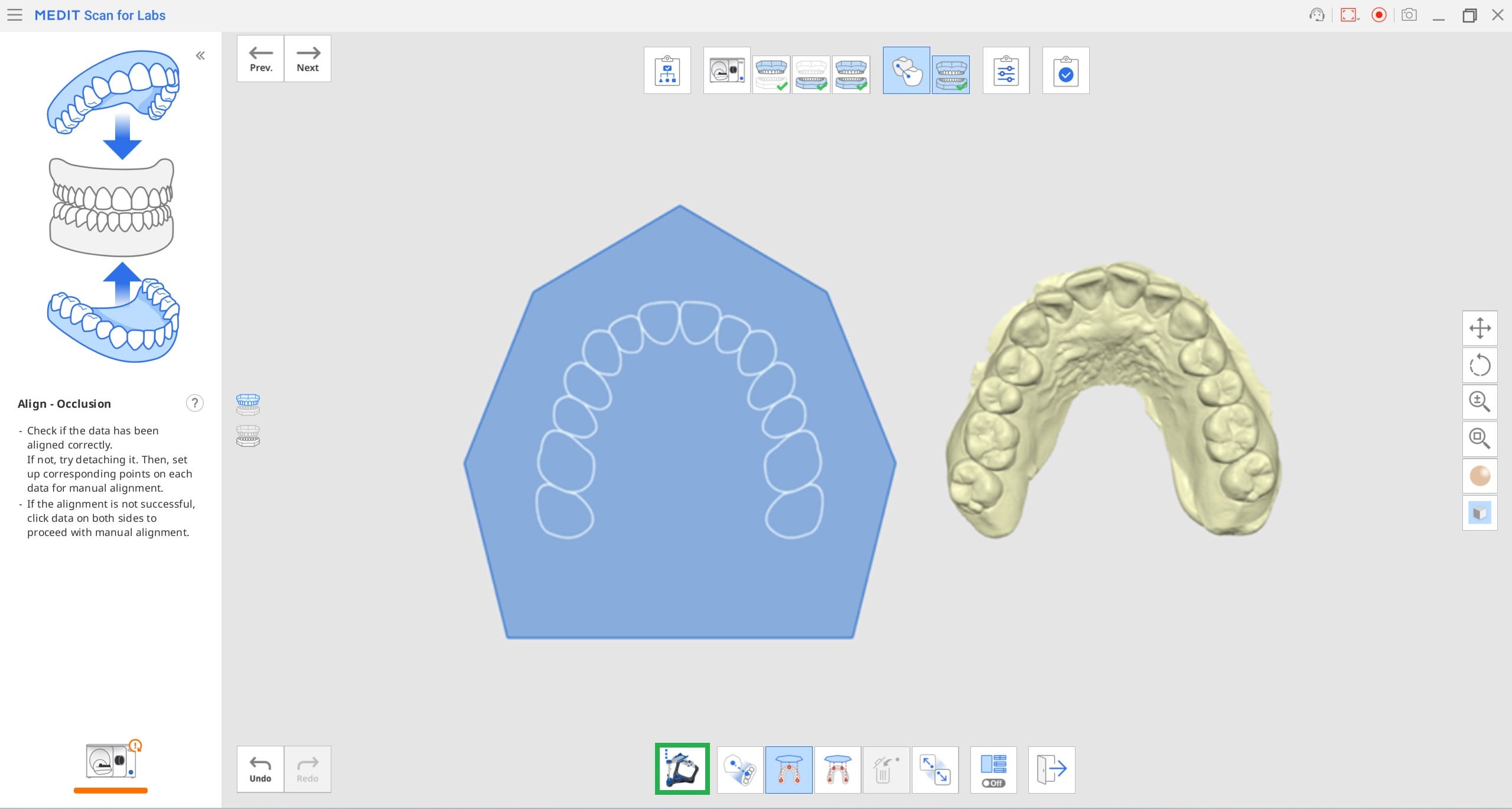

2. Нажмите на расположенный внизу инструмент «Сопоставить с окклюзионной плоскостью».

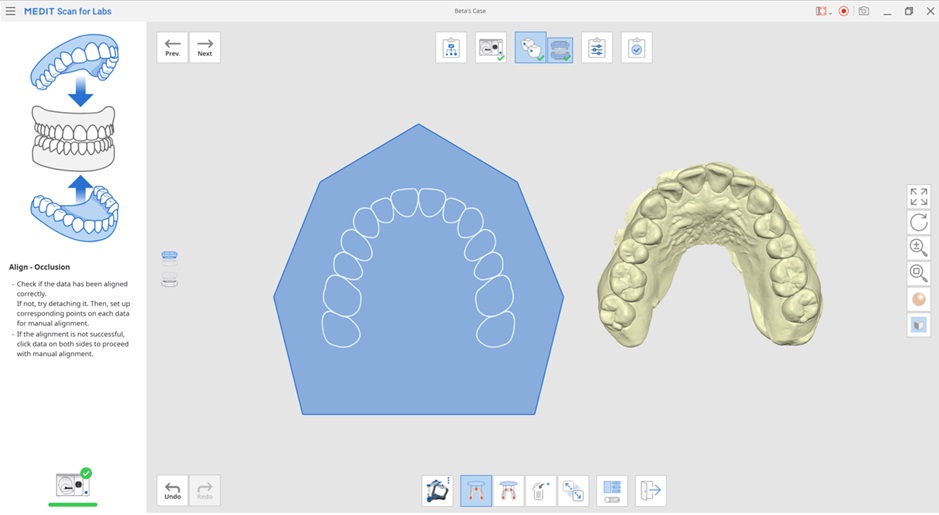

3. Выберите артикулятор и сопоставьте верхнюю или нижнюю челюсть с окклюзионной плоскостью.


4. Чтобы сопоставить данные верхней или нижней челюсти с окклюзионной плоскостью, вы можете выбрать три или четыре точки на обоих видах данных.
   Выберите точку между функциональными буграми моляров и резцов. При отсутствии передних зубов выберите четыре точки на соответствующих зубах с обеих сторон.

5. Переместите данные дуги вправо, чтобы отрегулировать положение на окклюзионной плоскости. Их можно регулировать под тремя разными углами.

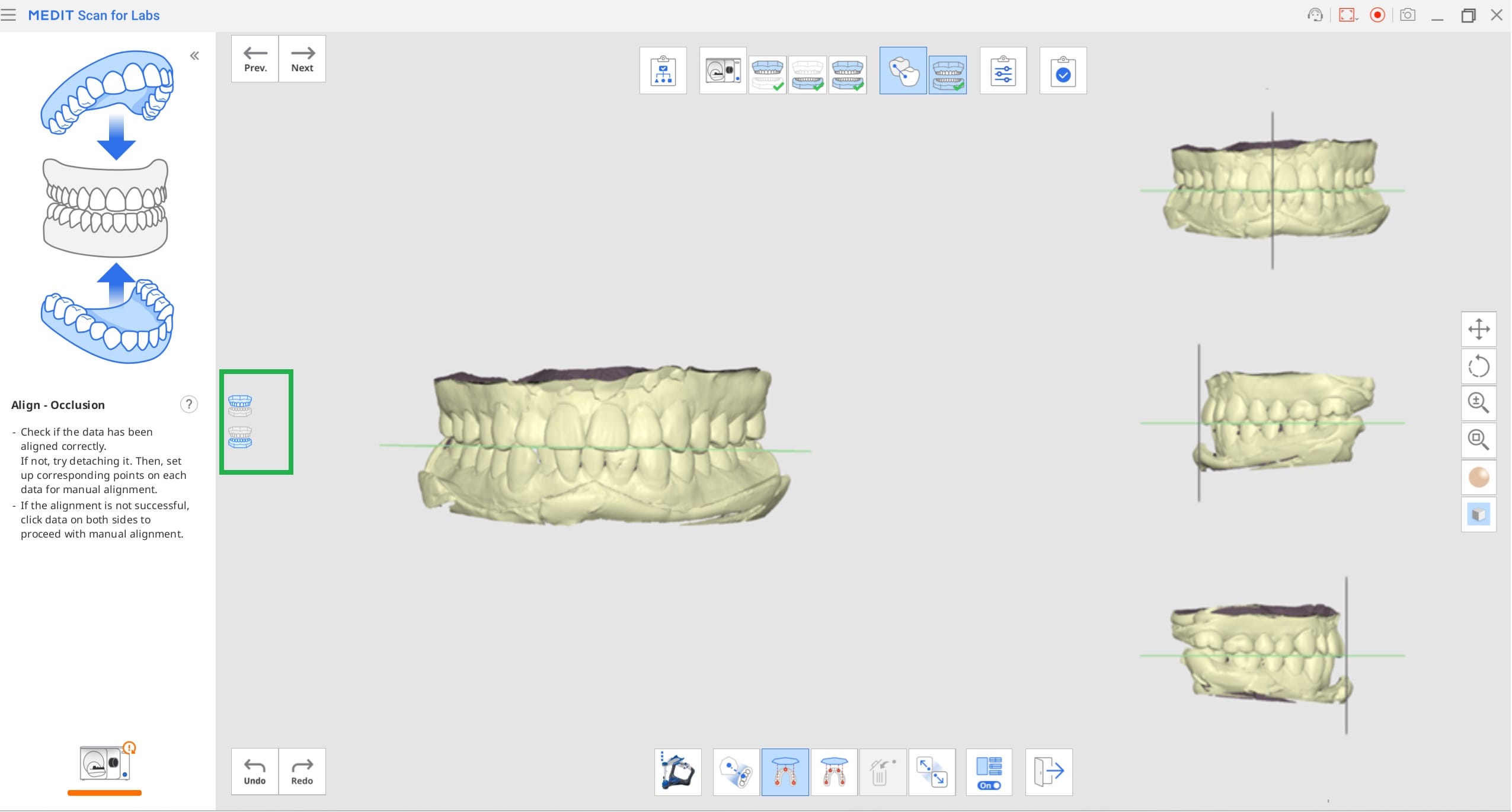

6. Выберите значки верхней и нижней челюстей слева, чтобы проверить положение модели относительно плоскости.

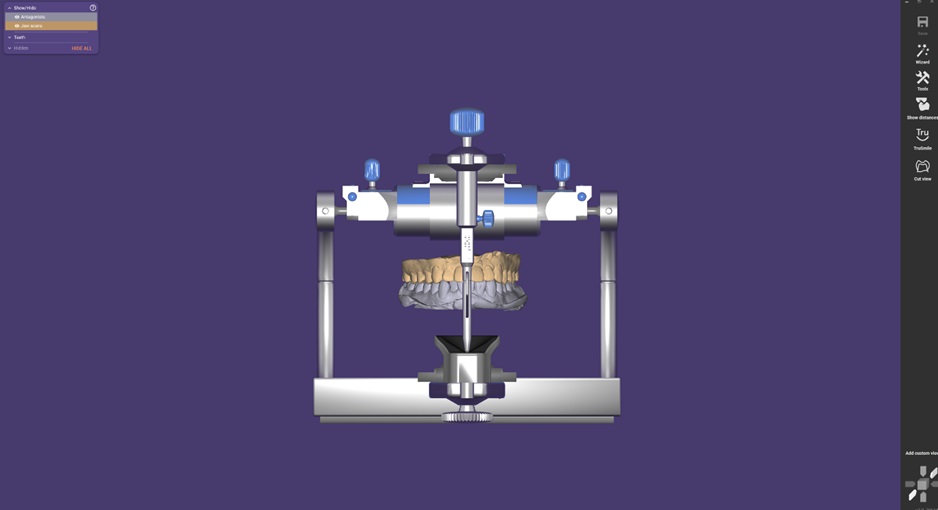

7. Когда вы откроете данные в exocad, данные сканирования будут расположены в правильном положении и не будут смещены по отношению к виртуальному артикулятору.




Инструменты этапа сопоставления данных

На этапе сопоставления данных доступны следующие инструменты:

	Показать/скрыть номер зуба	Показывает или скрывает номер зуба на данных сканирования.
	Сопоставить автоматически	Автоматически сопоставляет все данные, отображаемые на экране.
	Разъединить данные	Разъединяет все сопоставленные данные.
	Удалить точки сопоставления	Удаляет маркерные точки сопоставления, размещенные для ручного сопоставления.
	Вывернуть окклюзию	Переворачивает данные окклюзии вверх ногами. Этот инструмент полезен для коррекции направления модели после сканирования окклюзии в перевернутом виде.
	Сопоставление с окклюзионной плоскостью	Перемещает данные в окклюзионную плоскость виртуального артикулятора.

Во время использования функции «Сопоставить с окклюзионной плоскостью»доступны следующие инструменты:

	Выбрать артикулятор	Выбирает тип артикулятора, в котором устанавливается окклюзионная плоскость.
	Сопоставление полудуги	Сопоставляет полудугу с окклюзионной плоскостью, устанавливая три совпадающие точки на данных и плоскости.
	Сопоставить с окклюзионной плоскостью по трем точкам	Выбирает три точки на верхней или нижней челюсти для сопоставления с окклюзионной плоскостью.
	Сопоставить с окклюзионной плоскостью по четырем точкам	Выбирает четыре точки на верхней или нижней челюсти для сопоставления с окклюзионной плоскостью. Этот инструмент полезен при отсутствии передних зубов.
	Удалить точки сопоставления	Удаляет все маркерные точки для сопоставления.
	Разъединить данные	Разъединяет все сопоставленные данные.
	Режим Multi View	Позволяет просматривать 3D-данные с четырех разных сторон одновременно.
	Выход	Выход из инструмента.
