📖 Стратегия сканирования

Рабочий процесс

Если вы готовы начать сканирование с помощью Medit Scan for Labs, для начала вам необходимо настроить рабочий процесс для вашего проекта.

На изображении ниже представлены пять этапов сканирования, из которых состоит рабочий процесс. Они расположены в верхней части экрана.

На основе информации формы, введенной в приложении Medit Link, и параметров, выбранных вами в диалоговом окне «Стратегия сканирования», к каждому базовому этапу добавляются определённые подэтапы. Нажмите на значки «Сканировать» и «Сопоставить данные», чтобы отобразить или скрыть подэтапы.

🔎Примечание

Вы можете изменить порядок этапов, перетаскивая значки этапов сканирования мышкой. Доступные для перемещения места будут отмечены зеленым.



Базовые этапы сканирования

	Стратегия сканирования	Выберите тип сканирования между сканированием гибкого мульти-штампа, сканированием модели или сканированием оттиска и задайте необходимую стратегию сканирования для выбранного типа сканирования и протеза.
	Сканирование	Выполняет процесс сканирования по этапам. Сканирование будет проводиться на основе заданной стратегии.
	Сопоставление данных сканирования	Позволяет вручную сопоставить различные данные сканирования, такие как штифтовая культевая вкладка, восковая модель, окклюзия и т. п., с моделью.
	Подтвердить	Позволяет проверить данные сканирования и отредактировать их в случае необходимости.
	Завершение	Завершает процесс сканирования и начинает постобработку для получения окончательного результата. Подробности см. в прикрепленной статье. 🔍 Завершить

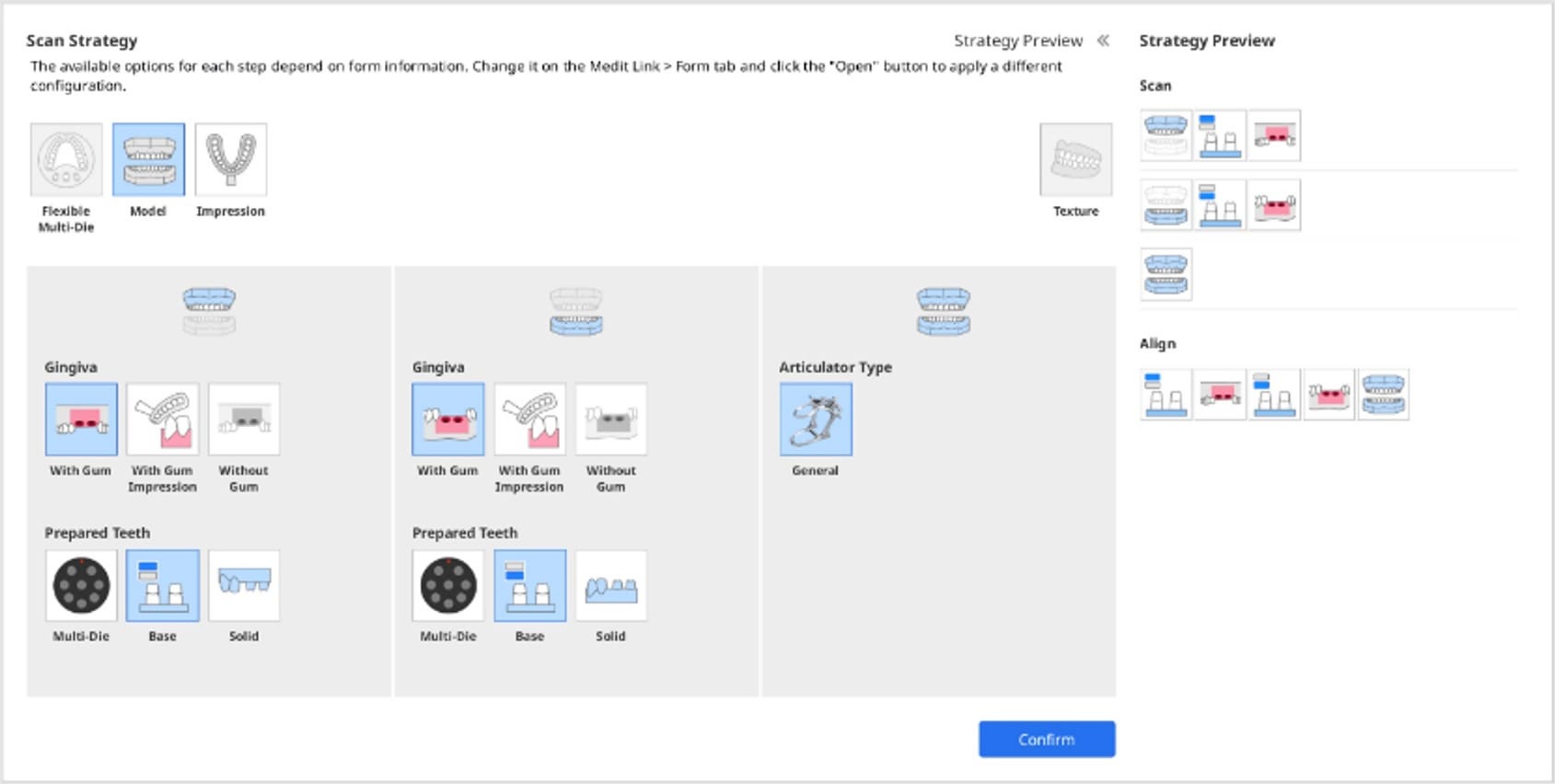

Настройка стратегии сканирования

В зависимости от параметров, выбранных вами в диалоговом окне «Стратегия сканирования», определяются подэтапы, которые формируют весь рабочий процесс проекта.

Задайте стратегию сканирования для вашего проекта следующим образом:

1. Если сканер подключен к ПК правильно, на нем отобразится диалоговое окно «Стратегия сканирования».
2. Выберите тип сканирования между сканированием гибкого мульти-штампа, модели или оттиска.
3. Параметры в разделах «Верхняя челюсть», «Нижняя челюсть» и «Окклюзия» меняются в зависимости от выбранного типа сканирования.
4. Выберите стратегию сканирования для верхней и нижней челюстей и окклюзии.
   • Гибкий мульти-штамп: Сканмаркер, Десна, Сопоставить препарированные зубы с



   • Модель: Сканмаркер, Десна, Препарированные зубы, Интерпроксимальное сканирование



   • Оттиск: Тип оттиска, Сканировать отдельные штампики



5. Выберите все необходимые параметры этапа сканирования для вашего проекта, такие как «Восковая модель (нижняя сторона)», «Штифтовая культевая вкладка» и «Библиотека сканмаркеров».
6. Выберите все необходимые параметры сканирования, такие как «Маркер движения» и «Текстура».

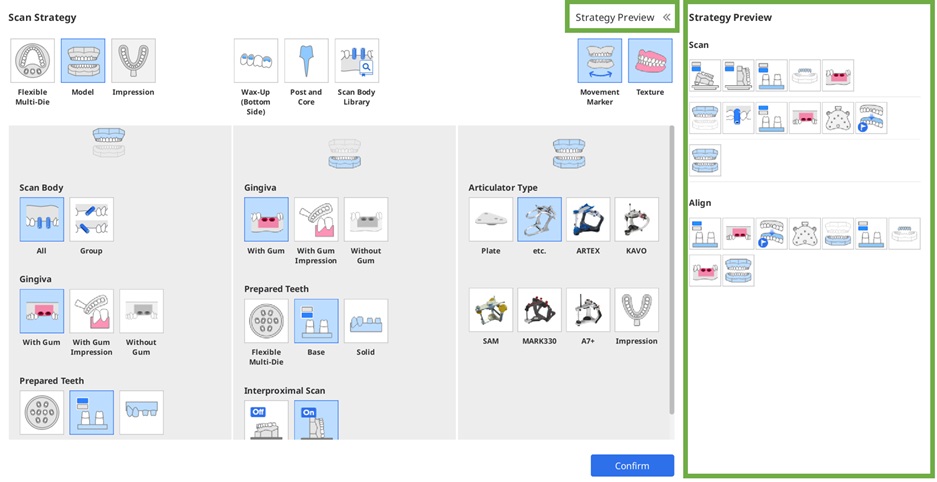

7. Нажмите «Предварительный просмотр стратегии», чтобы просмотреть стратегию сканирования, установленную для этапов сканирования и сопоставления.
8. Нажмите кнопку «Подтвердить», чтобы завершить настройку стратегии сканирования.

Тип сканирования

Выберите тип сканирования для вашего проекта.

	Гибкий мульти-штамп	Выберите этот тип для того, чтобы одновременно сканировать на гибком мульти-штампе несколько моделей, не только основание, но и индивидуальные штампики. Для этого типа сканирования вам не нужно иметь заранее заданную стратегию, такую как в типе сканирования «Модель». Вы можете назначить данные, полученные с помощью гибкого мульти-штампа, после завершения сканирования.
	Модель	Это наиболее распространенный метод сканирования, при котором вы размещаете и сканируете модель для каждого этапа сканирования.
	Оттиск	Выберите этот тип для сканирования оттиска вместо модели.

Параметры этапов сканирования

Выберите необходимые параметры, чтобы добавить их в рабочий процесс сканирования. В зависимости от выбранного параметра этапа сканирования к этапам сканирования и сопоставления будут добавлены подэтапы.

	Восковая модель (нижняя сторона)	Выберите этот параметр для сканирования внутренней поверхности восковой модели. Данные восковой модели и внутренней поверхности данных можно сопоставить на этапе сопоставления данных.
	Библиотека сканмаркеров	Выберите этот параметр для тех проектов, где вам необходимо сопоставить зарегистрированные данные библиотеки сканмаркеров с данными сканирования. Если вы выберете этот параметр, вам не нужно сканировать сканмаркер на этапе сканирования. Вместо этого вам будет необходимо сопоставить библиотеки сканмаркеров на этапе сопоставления данных.
	Сканирование штифтовой культевой вкладки	Выберите этот параметр для проектов со штифтовой культевой вкладкой, где вам необходимо отсканировать и объединить данные основания и оттиска для получения полных и надежных данных сканирования. В качестве альтернативы для получения данных вы также можете использовать внутриротовой сканер. Подключите его к ПК, убедитесь, что сканер откалиброван, и затем нажмите кнопку «Сканировать с помощью внутриротового сканера».

Параметры сканирования

Выберите параметры, которые вы хотите применить к своим данным.

	Текстура	Выберите этот параметр, если хотите, чтобы данные сканирования имели цветную поверхность.	Матовый Монохромный

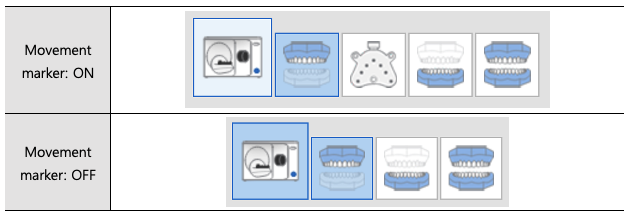

	Маркер движения	Эта функция отслеживает движение нижней челюсти. Пример



Стратегия сканирования верхней/нижней челюстей

Сопоставить препарированные зубы с

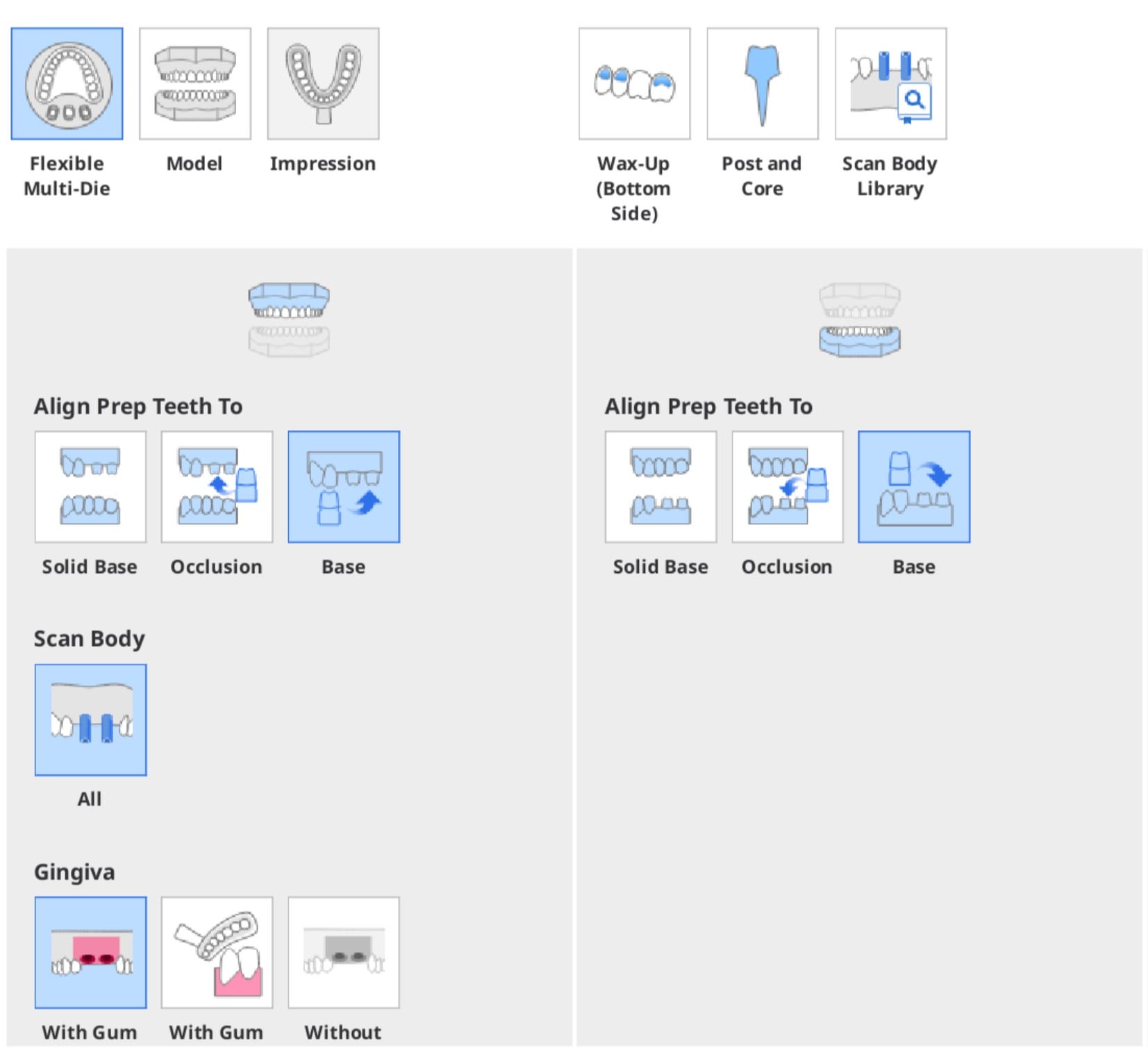

Когда в качестве типа сканирования вы выбираете «Гибкий мульти-штамп», вам будет предложено выбрать способ сопоставления препарированных зубов с основанием.





	Сплошной	Выберите этот вариант, чтобы отсканировать препарированные зубы внутри основания.
	Окклюзия	Выберите этот вариант, чтобы отсканировать препарированные зубы отдельно от основания на гибком мульти-штампе, и поместить их обратно на основание на этапе окклюзии.
	Основание	Выберите этот вариант, чтобы отсканировать препарированные зубы как самостоятельно на этапе препарированных зубов, так и вместе с основанием на этапе сканирования верхней или нижней челюсти. Вы можете сопоставить данные на этапе сопоставления данных.

Препарированные зубы

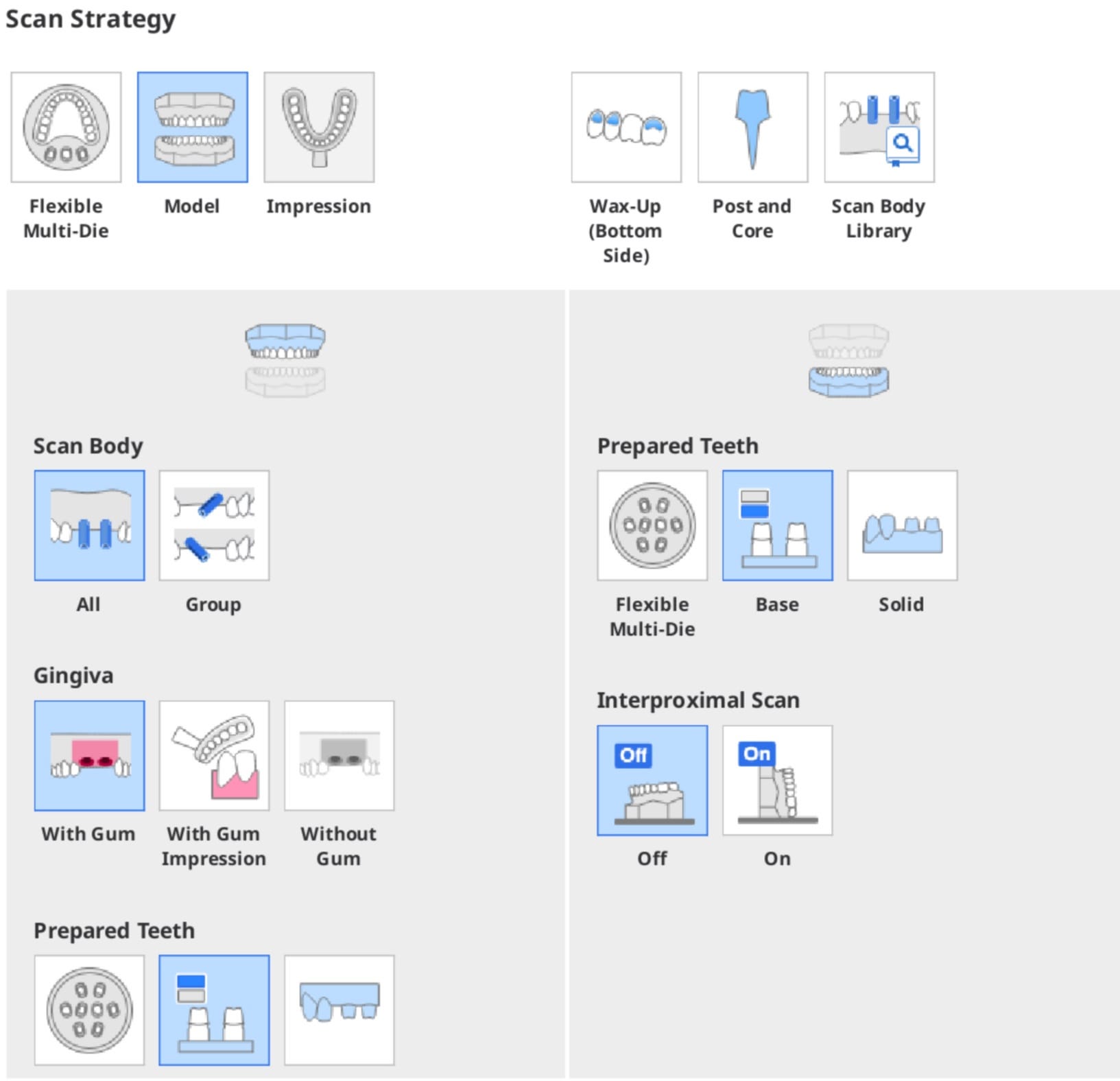

Когда в качестве типа сканирования вы выбираете «Модель», вам будет предложено выбрать способ сканирования препарированных зубов.

	Гибкий мульти-штамп	Выберите этот вариант, чтобы отсканировать препарированные зубы на гибком мульти-штампе.
	Основание	Выберите этот вариант, чтобы отсканировать препарированные зубы в основании. После удаления соседних зубов из основания разделите препарированные зубы на две группы и выполните сканирование в два подэтапа.
	Все вместе	Выберите этот вариант, если препарированный зуб невозможно отделить от основания. Для сканирования препарированных зубов отдельный подэтап не нужен, но требуется больше снимков.

Сопоставление сканмаркера

Выберите способ получения данных сканмаркера.

	Все	Выберите этот вариант для сканирования сканмаркеров вместе с основанием. Отсканированные на этапе основания данные будут скопированы на этап сканмаркера и обрезаны для получения данных сканмаркера без проведения дополнительного сканирования сканмаркеров.
	По группам	Выберите этот вариант, чтобы отсканировать основание и сканмаркер в два отдельных этапа.

🔎Примечание

• Параметр «По группам» недоступен для типа сканирования «Гибкий мульти-штамп». Чтобы его использовать, пожалуйста, выберите тип сканирования «Модель».
• Этот вариант можно выбрать, когда сканмаркеры перекрывают друг друга, или когда необходимы данные основания для недостающей части сканмаркера.
• Если у вас есть несколько сканмаркеров для модели, программа автоматически разделит их на группы, чтобы получить более надежные данные для проекта.
• Полученные в разных группах данные сканмаркеров можно сопоставить на этапе сопоставления данных.

Десна

Выберите способ сканирования – с десной или без десны.

	С десной	Выберите этот вариант, чтобы отсканировать и сопоставить данные десны на отдельном подэтапе для этапов сканирования и сопоставления данных.
	С оттиском десны	Подробности см. в прикрепленной статье. Refer to linked article for details. 🔍 С оттиском десны (T710)	🔎Примечание Сканирование оттиска доступно только для модели T710. Для сканирования оттисков с помощью T500/T300 требуется лицензия.
	Без десны	Выберите этот вариант для тех случаев, когда десна отсутствует. Отдельные подэтапы на этапы сканирования и сопоставления данных добавляться не будут.

Интерпроксимальное сканирование

Этот вариант появляется только в тех случаях, когда требуется получение четких данных сканирования между зубами. Выберите, хотите ли вы сканировать интерпроксимальные области.

	Выключен	Выберите этот вариант, чтобы сканировать основание в обычном режиме, не добавляя в рабочий процесс подэтапы интерпроксимального сканирования.
	Включить	Выберите этот вариант, чтобы отсканировать буккальную и лингвальную интерпроксимальные области нижней и верхней челюстей. Лингвальное интерпроксимальное сканирование выполняется путем наклона модели. Для буккального интерпроксимального сканирования модель кладется на бок.

Тип оттиска

🔎Примечание

Сканирование оттиска доступно только для модели T710. Для сканирования оттисков с помощью T500/T300 требуется лицензия.

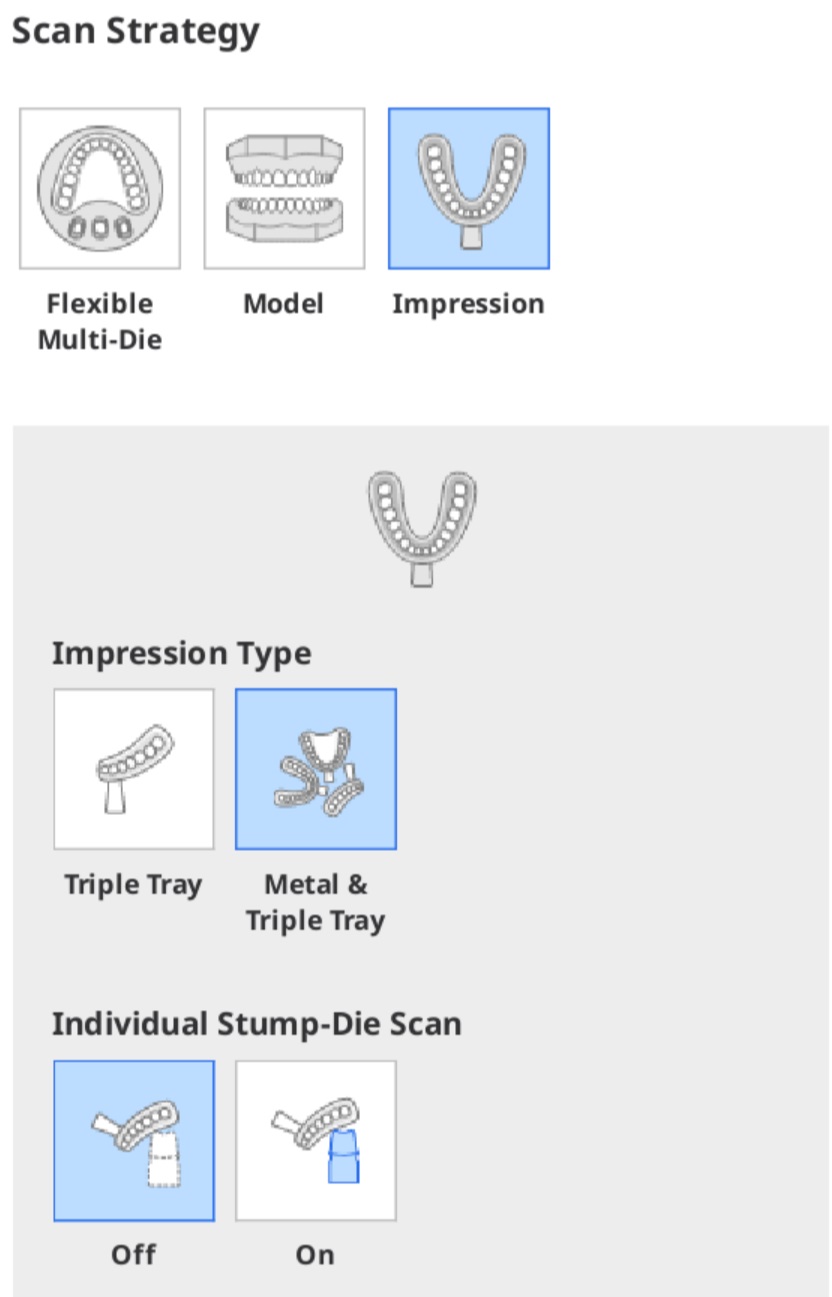

Этот вариант появляется только в тех случаях, когда вы выбираете тип сканирования «Оттиск». Выберите тип оттисков ложки.

	Тройная ложка	Выберите этот вариант, чтобы получить данные оттиска с помощью тройной ложки.
	Металлическая и тройная ложка	Выберите этот вариант, чтобы получить данные оттиска, используя две металлические ложки и тройную ложку. Пожалуйста, обратите внимание, что точность сопоставления при использовании этого варианта не гарантируется.

Сканирование индивидуальных штампов

При выборе типа сканирования «Оттиск», вам нужно будет выбрать, хотите ли вы сканировать индивидуальные штампы.

	Выключен	Выберите этот вариант, чтобы сканировать только оттиск.
	Включить	Выберите этот вариант, чтобы сканировать оттиски и индивидуальные штампы на гибком мульти-штампе.

Стратегия окклюзии

Тип артикулятора

Выберите подходящий аксессуар для сканирования окклюзионного взаимоотношения.

	Платформа	Выберите этот вариант, чтобы использовать платформу и любой артикулятор, за исключением пяти полурегулируемых артикуляторов, приведенных ниже.
	Общие	Выберите этот вариант, если вместо платформы вы используете обычный артикулятор, отличный от пяти артикуляторов, приведенных ниже.
	ARTEX	Выберите этот вариант, если вы используете артикулятор ARTEX.
	KAVO	Выберите этот вариант, если вы используете артикулятор KAVO.
	SAM	Выберите этот вариант, если вы используете артикулятор SAM.
	MARK330	Выберите этот вариант, если вы используете артикулятор MARK330.
	A7+	Выберите этот вариант, если вы используете артикулятор A7+.
	Оттиск	Выберите этот вариант, чтобы отсканировать окклюзию вместе с оттиском.

Сканирование основания нижней челюсти

Если вы выбрали тип артикулятора ARTEX, KAVO, SAM или MARK330, вам будет предложено выбрать способ сканирования основания нижней челюсти.

	С зажимным приспособлением	Выберите этот вариант, чтобы использовать зажимное приспособление для артикулятора для установки основания нижней челюсти и перемещения его в положение виртуального артикулятора.
	Без зажимного приспособления	Если зажимное приспособление для артикулятора отсутствует, для совмещения данных и перемещения модели в положение виртуального артикулятора можно использовать монтажную платформу.



Подэтапы

Количество и конфигурация подэтапов могут варьироваться в зависимости от информации формы, введенной в Medit Link, и параметров, выбранных вами на этапе стратегии сканирования в Medit Scan for Labs.

Следующие подэтапы будут автоматически добавлены в рабочий процесс после выбора параметров в диалоговом окне «Управление стратегией сканирования».

Общие		Препарированный зуб	Сканирует отдельный препарированный зуб, отделенный от гибкого мульти-штампа. Номер зуба отображается внизу значка.
		Прикусные материалы	Сканирует прикусные материалы, размещенные на модели дуги.
		Основание нижней челюсти (на зажимном приспособлении для артикулятора)	Сканирует основание нижней челюсти с помощью зажимного приспособления для артикулятора.
		Маркер движения	Сканирует маркер движения, размещенный на модели верхней челюсти.
		Штифтовая культевая вкладка	Сканирует индивидуальную штифтовую культевую вкладку. Номер зуба отображается внизу значка.
		Сканмаркер	Сканирует индивидуальный сканмаркер. Номер зуба отображается внизу значка.
		Монтажная платформа	Сканирует нижнюю сторону монтажной платформы.
		Окклюзия	Сканирует окклюзию.
		Препарированные зубы (верхняя челюсть; основание)	Сканирует только препарированные зубы верхней челюсти, размещая их на основании без других зубов.
		Препарированные зубы (нижняя челюсть; основание)	Сканирует только препарированные зубы нижней челюсти, размещая их на основании без других зубов.
		Сканмаркер на верхней челюсти	Сканирует сканмаркер, помещенный в модель верхней челюсти.
		Сканмаркер на нижней челюсти	Сканирует сканмаркер, помещенный в модель нижней челюсти.
		Предоперационная модель (верхняя челюсть)	Сканирует предоперационную модель верхней челюсти.
		Предоперационная модель (нижняя челюсть)	Сканирует предоперационную модель нижней челюсти.
		Восковой прикусной шаблон	Сканирует восковой прикусной шаблон, размещенный на основании верхней или нижней челюсти.
Сканирование интерпроксимальной области		Интерпроксимальная область (верхняя челюсть; буккальная область)	Сканирует буккальные интерпроксимальные области верхней челюсти.
		Интерпроксимальная область (нижняя челюсть; буккальная область)	Сканирует буккальные интерпроксимальные области нижней челюсти.
		Интерпроксимальная область (верхняя челюсть; лингвальная область)	Сканирует лингвальные интерпроксимальные области верхней челюсти.
		Интерпроксимальная область (нижняя челюсть; лингвальная область)	Сканирует лингвальные интерпроксимальные области нижней челюсти.
Сканирование десны		Десна (верхняя челюсть)	Сканирует материалы десны верхней челюсти.
		Десна (нижняя челюсть)	Сканирует материалы десны нижней челюсти.
Сканирование оттиска		Оттиск (верхняя челюсть)	Сканирует оттиск верхней челюсти.
		Оттиск (нижняя челюсть)	Сканирует оттиск нижней челюсти.
Сканирование зубного протеза		Зубной протез (верхняя челюсть; внутренняя поверхность)	Сканирует внутреннюю поверхность зубного протеза верхней челюсти.
		Зубной протез (верхняя челюсть; внешняя поверхность)	Сканирует внешнюю поверхность зубного протеза верхней челюсти.
		Зубной протез (нижняя челюсть; внутренняя поверхность)	Сканирует внутреннюю поверхность зубного протеза нижней челюсти.
		Зубной протез (нижняя челюсть; внешняя поверхность)	Сканирует внешнюю поверхность зубного протеза нижней челюсти.
Сканирование восковой модели		Восковая модель (верхняя челюсть; нижняя сторона)	Сканирует нижнюю сторону восковой модели верхней челюсти. Отредактируйте данные сканирования, чтобы удалить ненужные части.
		Восковая модель (нижняя челюсть; нижняя сторона)	Сканирует нижнюю сторону восковой модели нижней челюсти. Отредактируйте данные сканирования, чтобы удалить ненужные части.
		Восковая модель (верхняя челюсть)	Сканирует восковую модель верхней челюсти после ее размещения на модели.
		Восковая модель (нижняя челюсть)	Сканирует восковую модель нижней челюсти после ее размещения на модели.
