🔍 Измерение

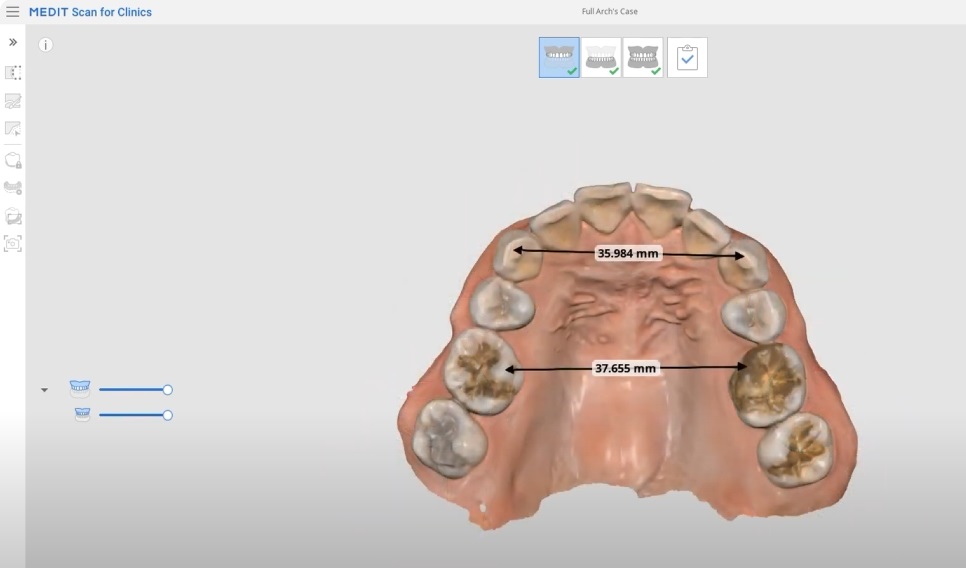

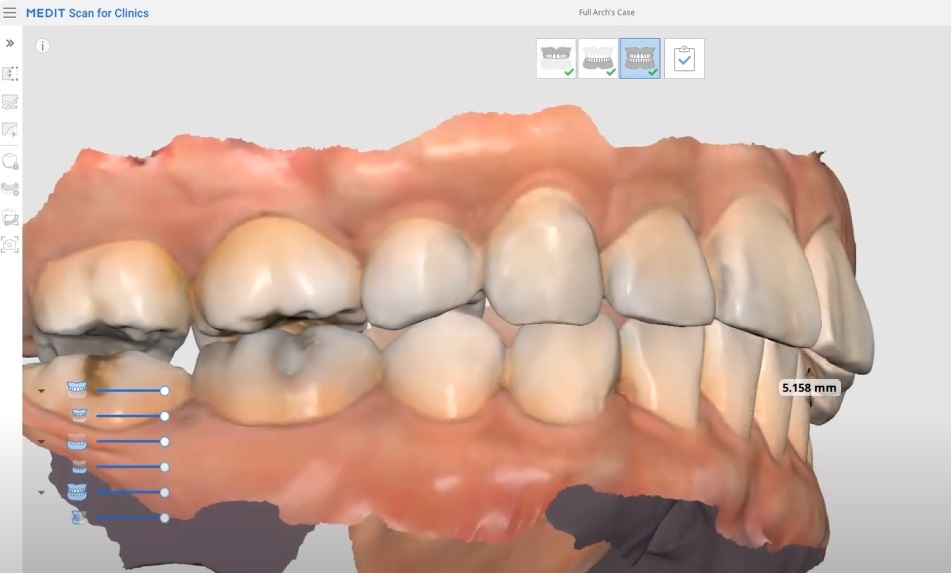

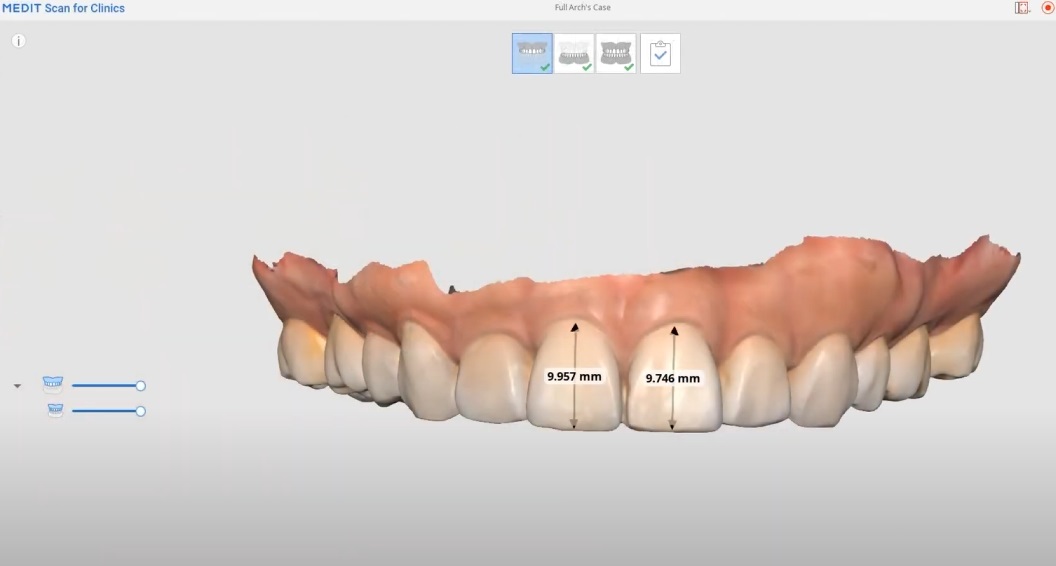

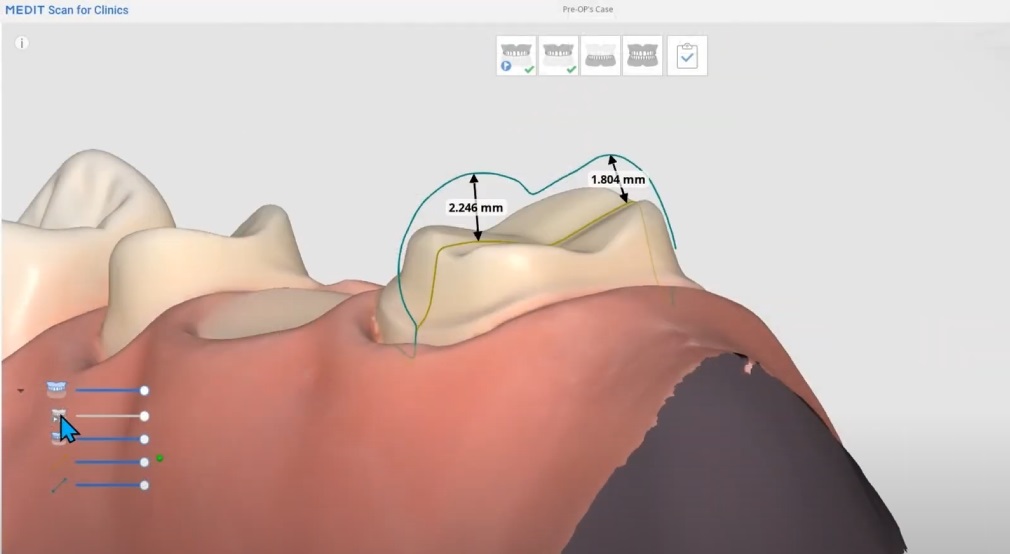

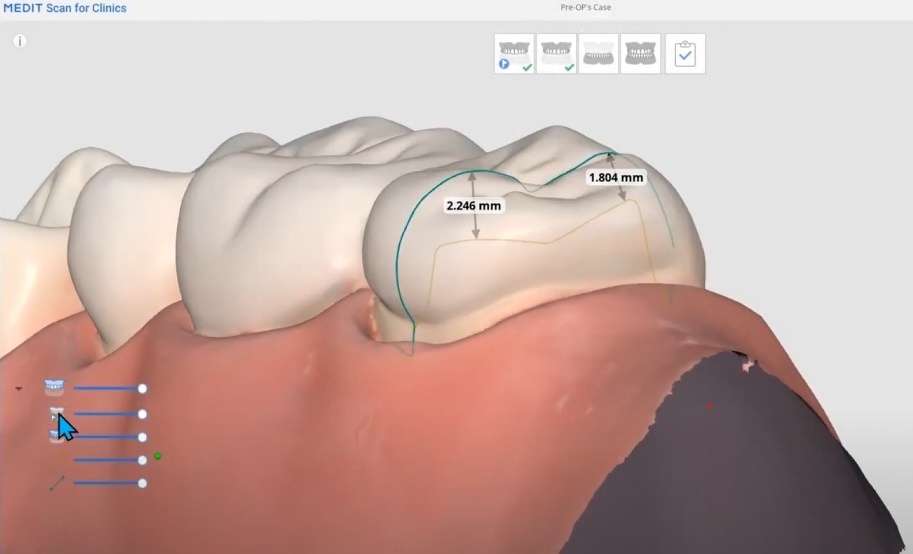

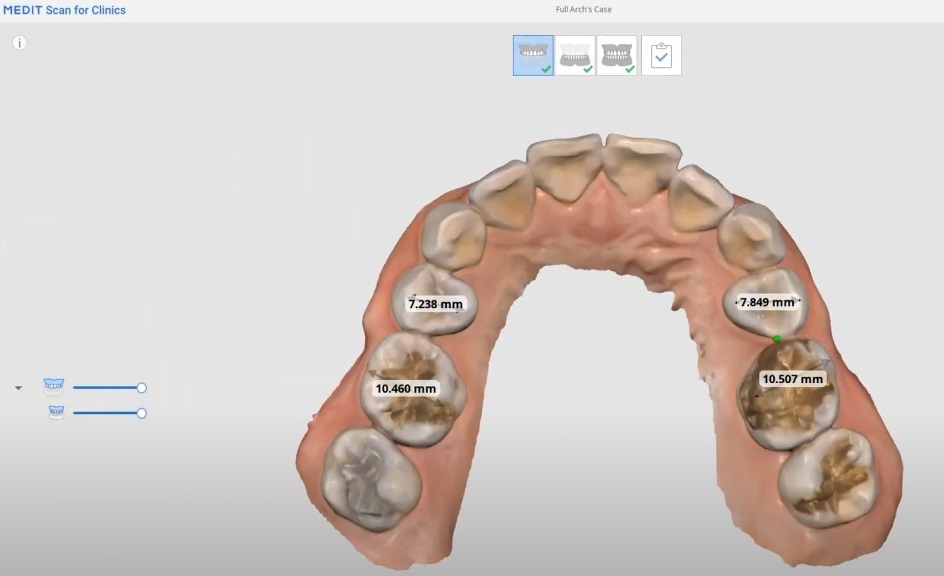

Расстояние, угол, длину или участок можно измерить на данных сканирования, чтобы проверить, какой объем зубов было удален для подготовки, а также высоту окклюзии зубов, длину зубов и т. д.

⚠︎ Разделы и результаты измерений, созданные с помощью функции Измерение, не будут сохранены после выхода из этого режима. Если вы хотите сохранить результаты измерений, сделайте снимок экрана с помощью функции Скриншот.

1. Включите функцию Измерение в разделе «Инструменты».

2. Выбрав интересующую вас область для измерения, нажмите Подтвердить для запуска процесса слияния данных.

3. Измерьте расстояние, угол, длину, площадь и т. д. на данных сканирования с помощью разных команд.



❏ Варианты команд

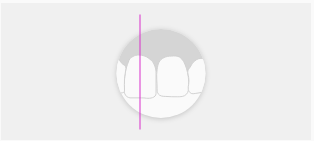

Создать линию сечения

• проводит линию сечения для создания плоскости сечения.
• Можно провести несколько линий.

Вид в разрезе

• располагает вид перпендикулярно линии сечения.

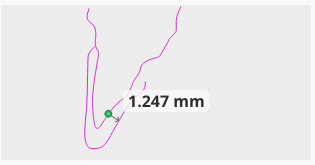

Одна точка (расстояние)

• измеряет кратчайшее расстояние между выбранной точкой и ближайшей поверхностью или плоскостью сечения.

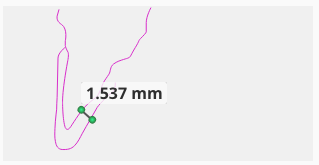

Две точки (расстояние)

• измеряет расстояние между двумя точками.

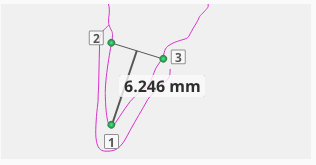

Три точки (расстояние)

• измеряет расстояние между первой точкой и линией, соединяющей две другие точки.

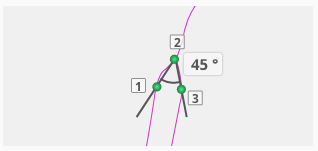

Три точки (угол)

• рассчитывает угол между двумя линиями, сформированными тремя точками.
• Линия 1 соединяет первую и вторую точки.
• Линия 2 соединяет вторую и третью точки.

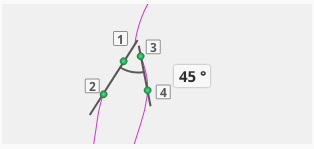

Четыре точки (угол)

• рассчитывает угол между двумя линиями, сформированными четырьмя точками.
• Линия 1 соединяет первую и вторую точки.
• Линия 2 соединяет третью и четвертую точки.

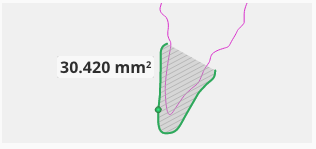

Одна точка (площадь)

• рассчитывает площадь плоскости сечения, выбранной с помощью одной точки.

⚠️ Требуется плоскость сечения.

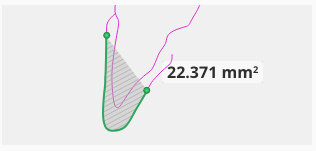

Две точки (площадь)

• рассчитывает площадь участка между двумя точками на плоскости сечения.

⚠️ Требуется плоскость сечения.

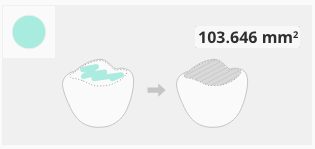

Измерение площади трехмерного участка

• рассчитывает площадь участка, определенного с помощью инструментов выбора.

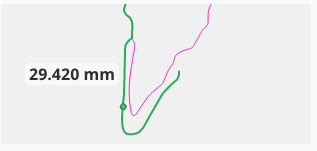

Одна точка (длина)

• рассчитывает длину выбранной линии.

⚠️ Требуется плоскость сечения.

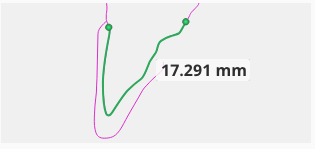

Две точки (длина)

• рассчитывает длину выбранной линии между двумя точками.

⚠️ Требуется плоскость сечения.

Отклонение

• рассчитывает отклонения между контрольными данными и целевыми данными.

Подтвердить

• показывает результат расчета с использованием выбранных данных.

Удалить

• удаляет выбранную линию сечения или результат измерения.

Выход

• возвращает вас к предыдущему этапу.

❏ Как использовать функцию расчета отклонения

• Функция расчета отклонения доступна при наличии не менее 12 разных сканов.

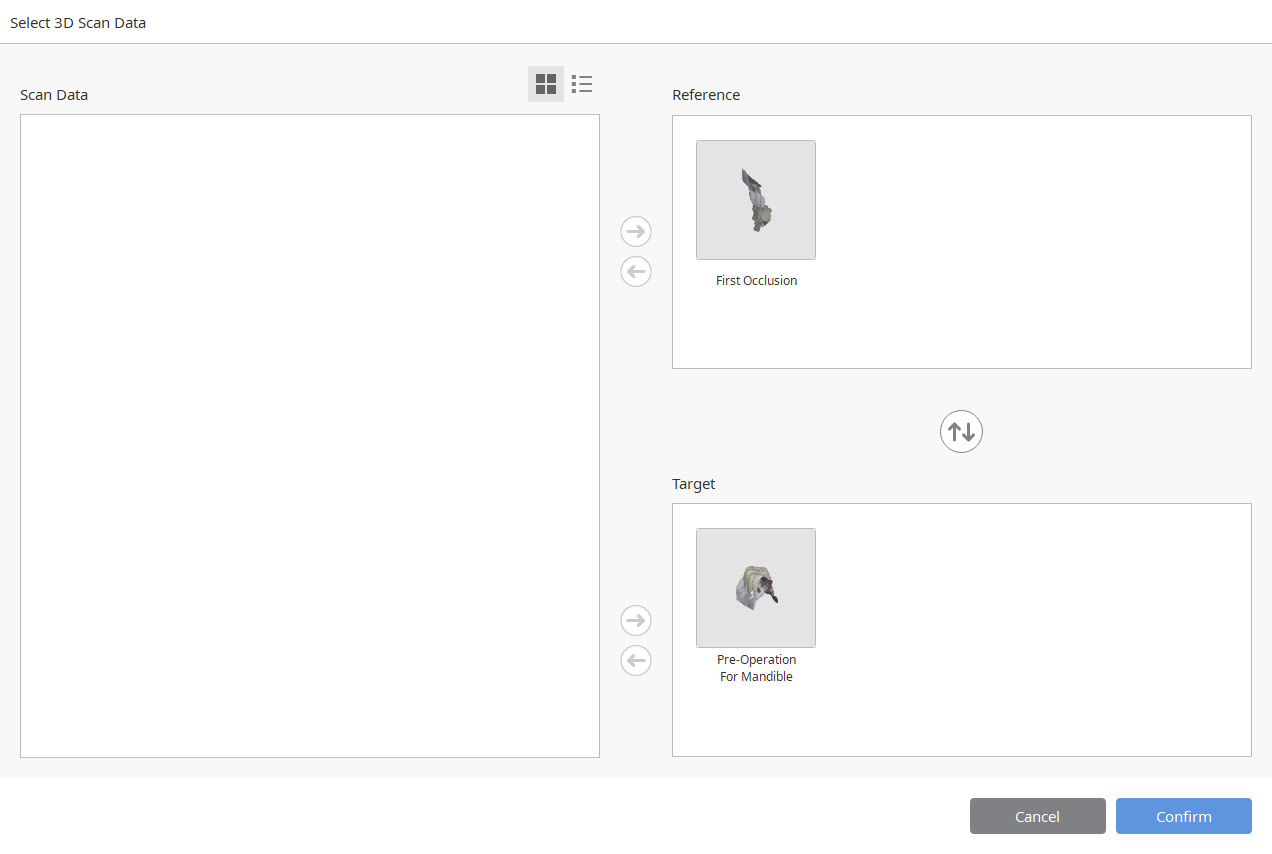

• Включите функцию расчета отклонения, выберите контрольные данные и целевые данные и нажмите Подтвердить.

• Отклонения показываются на цветной карте. Нажмите на конкретное место, чтобы узнать его значение отклонения.

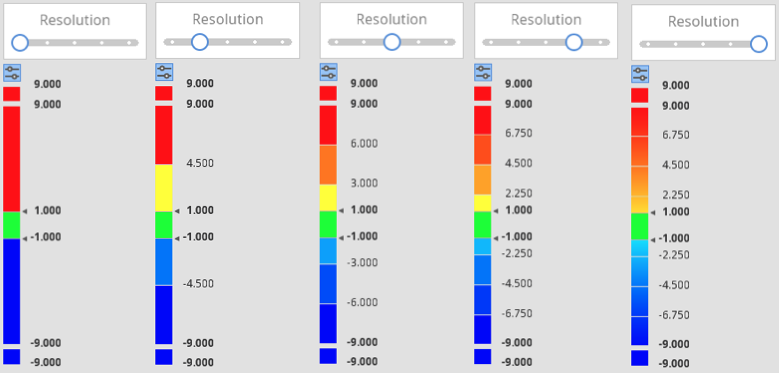

• Можно настроить диапазон индексов, дважды нажав на номер: максимальное значение цветных данных (1,000 ~ 50,000 мм), допустимая погрешность (0,001 ~ 9,000 мм)
• Чем выше разрешение, тем детальнее деление цветового диапазона на классы.

• Нажмите Выход, чтобы выйти из режима расчета отклонения и вернуться к режиму измерения.
