📖 Главная панель инструментов

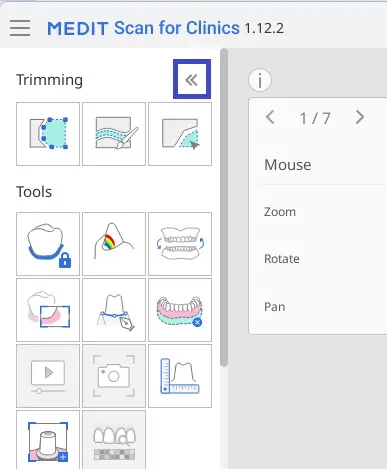

Основная панель инструментов включает в себя инструменты для изменения и оценки 3D-модели, а также информацию о сканере.



Инструменты обрезки



Инструменты обрезки помогают редактировать и удалять шум из данных.

	Обрезка полилинии	Удаляет все объекты в пределах области, нарисованной на экране.
	Обрезка кистью	Удаляет все объекты на начерченном от руки пути на экране. Будет выбрана только лицевая сторона. Кисть представлена в трех разных размерах.
	Быстрая обрезка	Быстро удаляет отделенные от остальных данные.

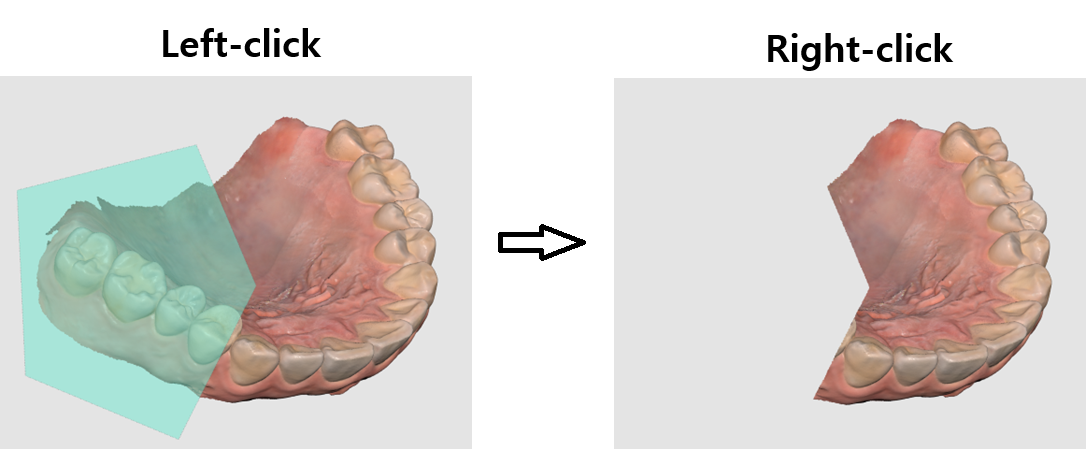

Обрезка полилинии

1. Нажмите на значок «Обрезка полилинии», находящийся в инструментах обрезки на главной панели инструментов.

2. Нарисуйте полилинию вокруг той области, которую вы хотите удалить в 3D-данных.

3. Удалите выбранную область, щелкнув правой кнопкой мыши.

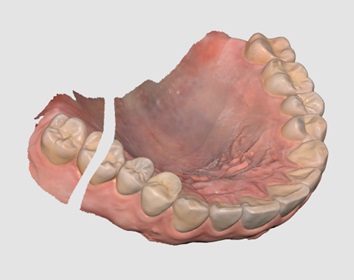

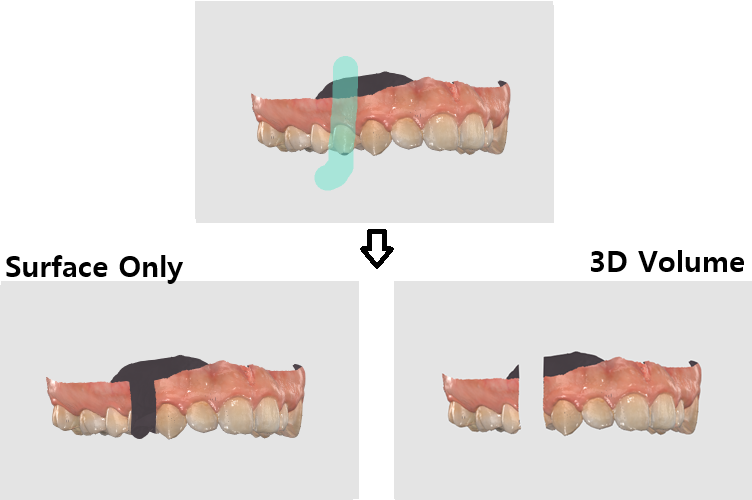

Обрезка кистью

С помощью инструмента «Обрезка кистью» вы можете удалить все объекты на начерченном от руки пути на экране. При его выборе в нижней части экрана появляются следующие инструменты:

	Размер кисти	Выбор размера кисти. Кисть представлена в трех разных размерах.
	Удаление шума вручную	Удаляет ненужные данные с шумом в области, выделенной кистью.
	Автоматическое удаление шума	Автоматически удаляет ненужные данные с шумом в соответствии с направлением просмотра.

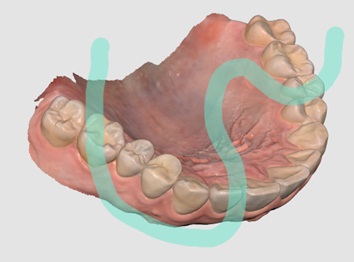

1. Нажмите на значок «Обрезка кистью», находящийся в инструментах обрезки на главной панели инструментов.

2. Выберите размер кисти внизу.

3. Выберите области, где необходимо обрезать шум. Будет выбрана только лицевая сторона.

4. После выделения области мышью выбранная область автоматически удаляется.

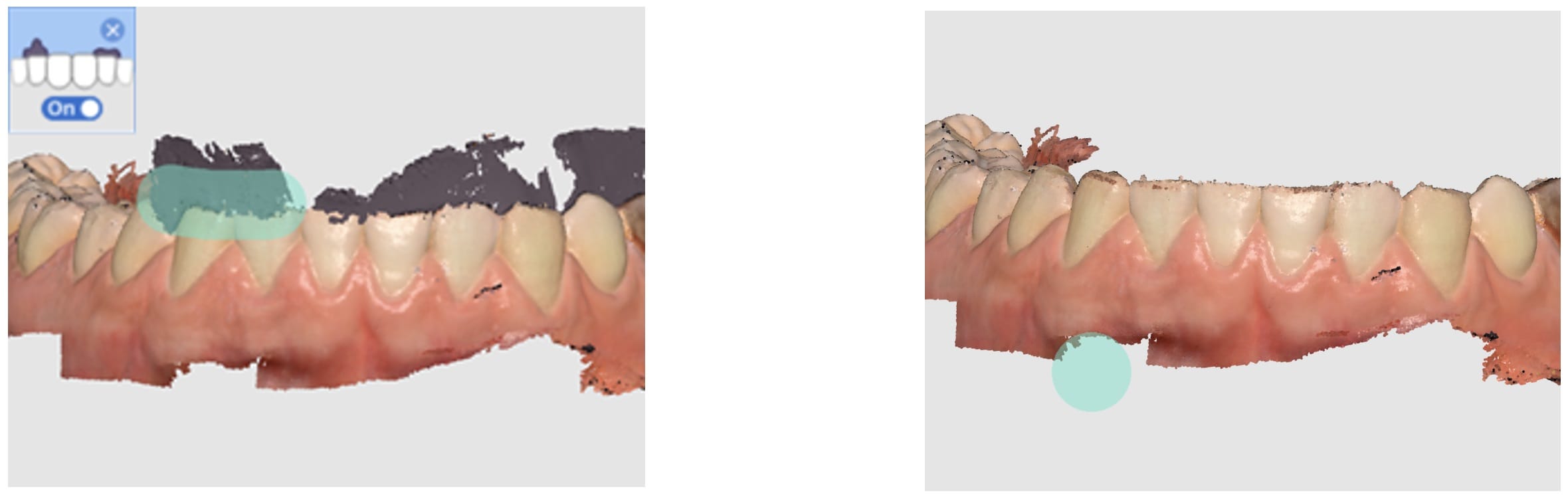

Удаление шума вручную

Вы можете вручную удалить ненужные данные с шумом.

🔎Примечание

Когда эта функция выключена, вы можете выделить область кистью, но область не удаляется.



1. Нажмите на расположенный внизу значок инструмента «Удаление шума вручную».

2. Выберите размер кисти внизу.

3. Выберите области, где необходимо обрезать шум.
4. После выделения области мышью выбранная область автоматически удаляется.

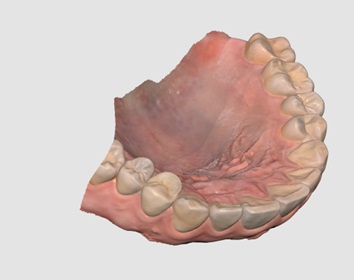

Автоматическое удаление шума

Вы можете автоматически обрезать ненужные мягкие ткани, такие как губы, щеки и язык.

1. Нажмите на расположенный внизу значок инструмента «Автоматическое удаление шума».
2. Программа автоматически удалит ненужные мягкие ткани.

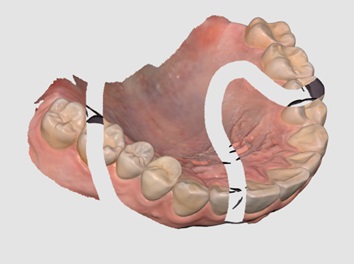

Быстрая обрезка

1. Нажмите на значок «Быстрая обрезка», находящийся в инструментах обрезки на главной панели инструментов.

2. Нажмите на данные, отделенные от остальных данных сканирования.

3. Изолированная область, на которую вы нажали, удаляется, как показано ниже.


Функциональные инструменты

	Блокировка области	Блокирует определенную область с помощью инструментов выделения.
	Анализ поднутрений	Анализирует область поднутрения на основании направления вставки.
	Поменять местами верхнюю и нижнюю челюсти	Меняет местами верхнюю и нижнюю челюсти. Эта функция полезна, если оператор случайно сканирует не ту челюсть.
	Предварительный результат	Показывает превью выбранной области для проверки качества данных перед фактической обработкой.
	Линия края	Создает линию края автоматически или вручную. Информация линии края также может быть импортирована в программу проектирования.
	Умное удаление данных	С помощью карты надежности фильтрует данные мягких тканей, удаляя ненадежные данные.
	Воспроизведение сканирования	Воспроизводит процесс сканирования.
	HD-камера	Делает 2D-изображения с 3D-модели и передает изображения в лабораторию.
	Регистрация абатментов	Позволяет зарегистрировать абатмент в библиотеке с помощью самостоятельного сканирования или с помощью импорта. После регистрации вы можете использовать его для функции «Сопоставление библиотеки абатментов».

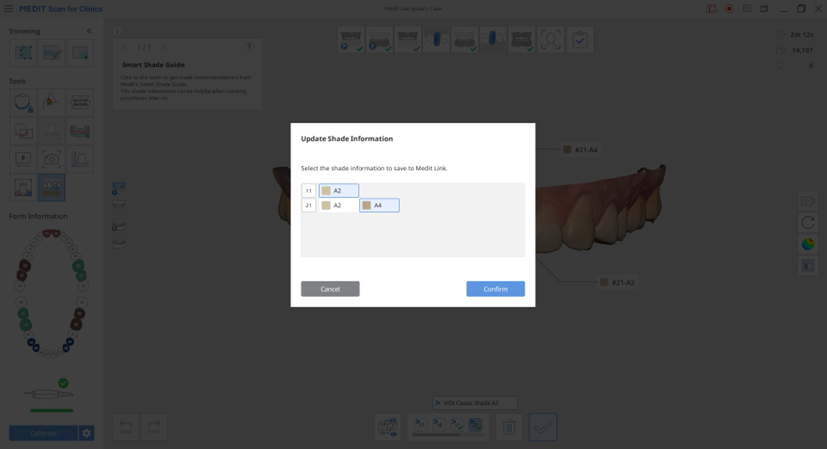

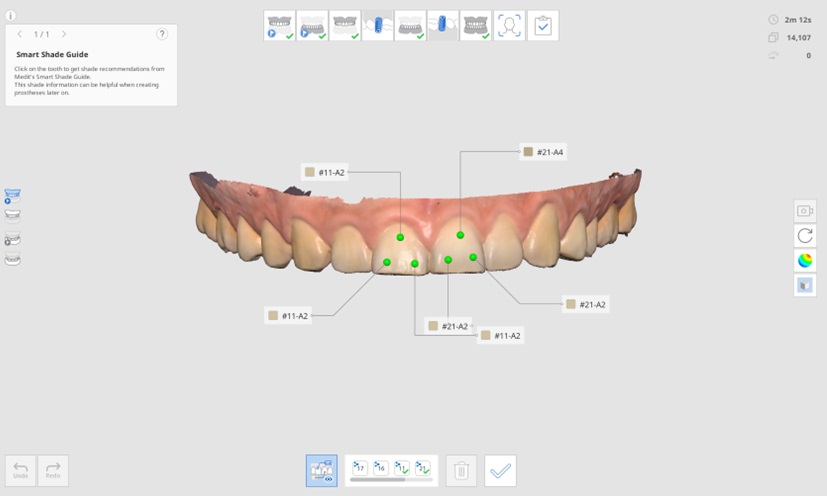

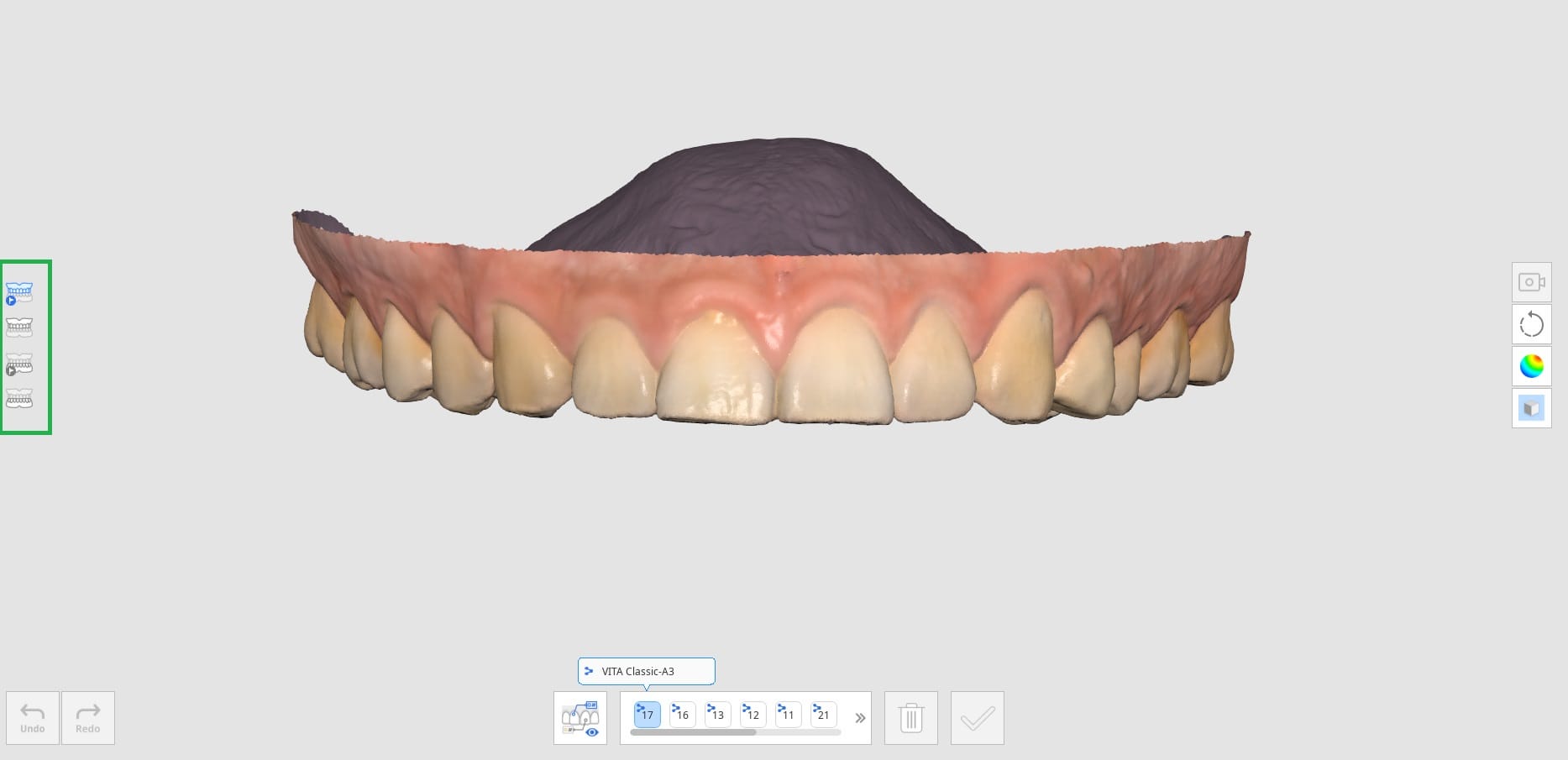

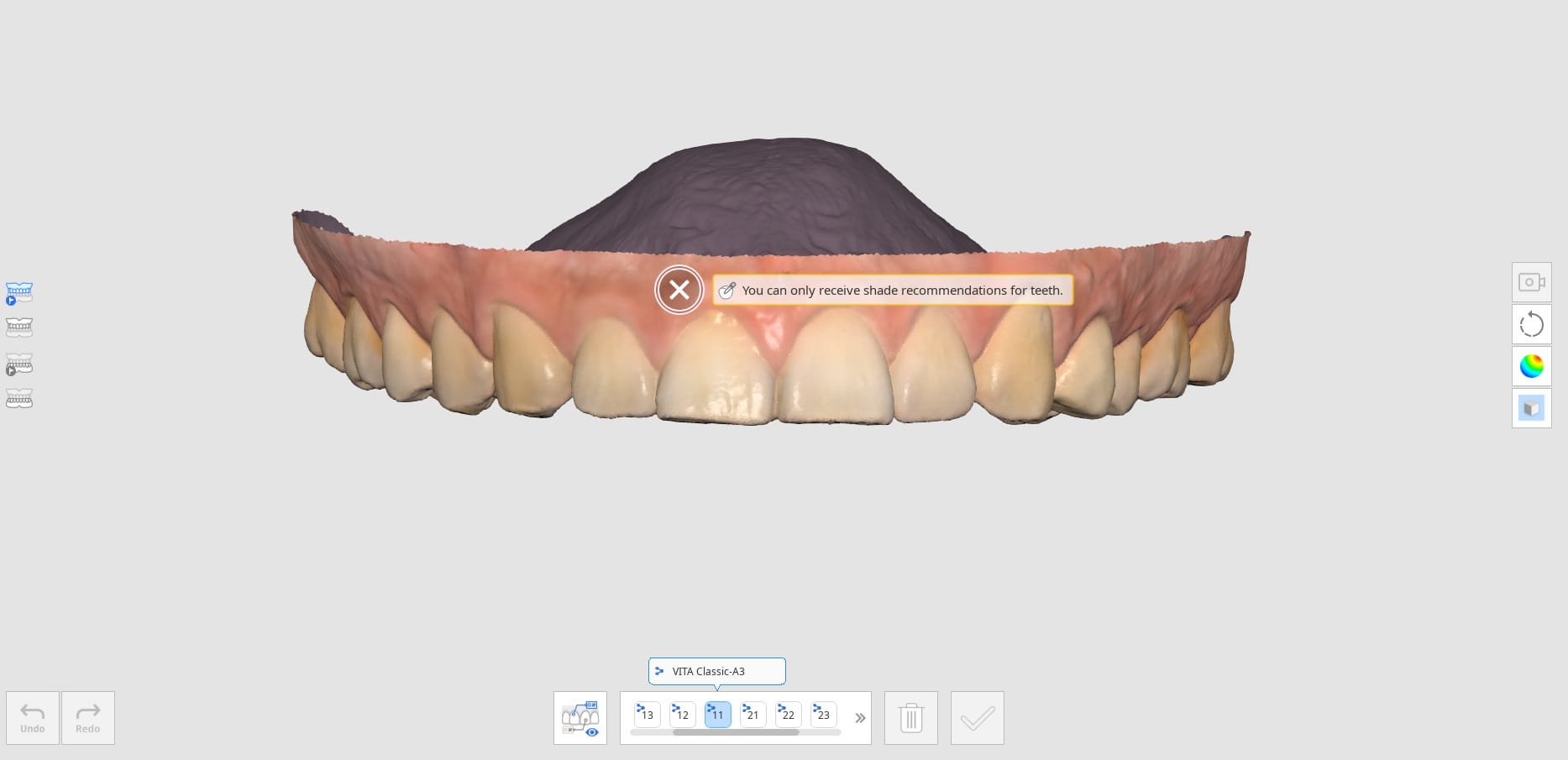

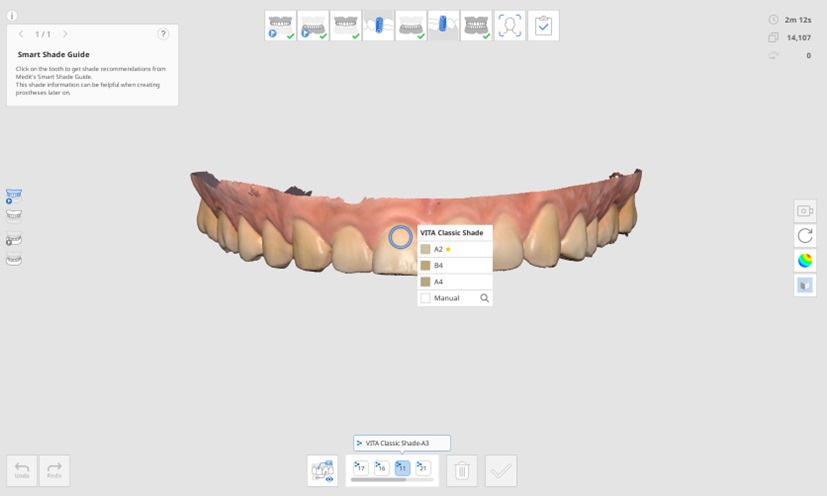

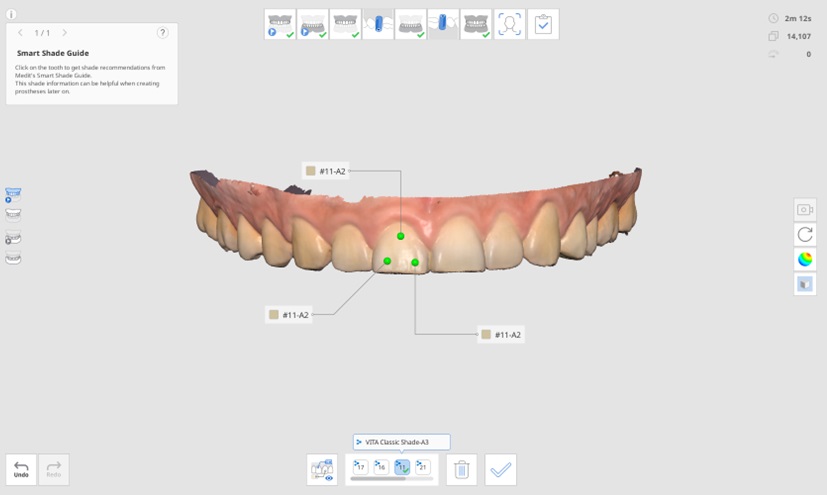

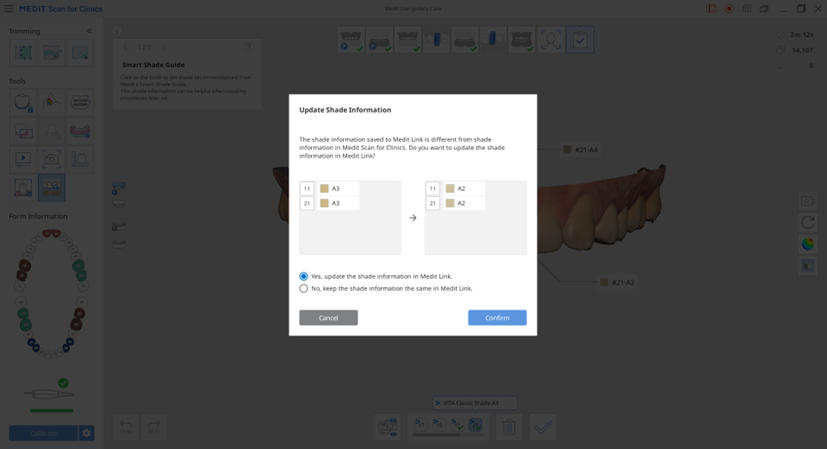

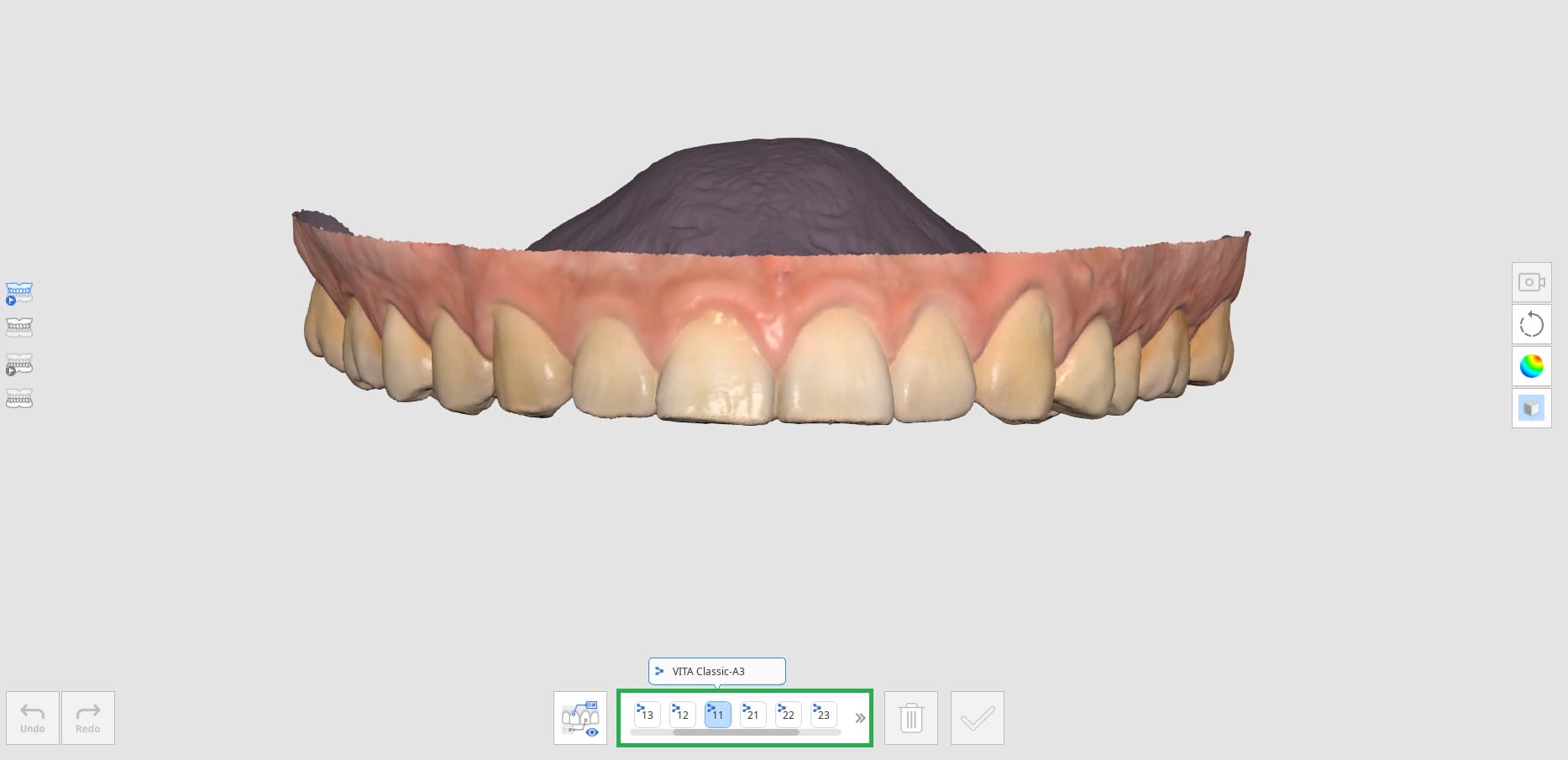

	Умное определение оттенка	Предоставляет умные рекомендации по оттенкам.

Если вы выберете один из перечисленных выше инструментов на главной панели инструментов, внизу появятся следующие инструменты выбора для работы с этой функцией:

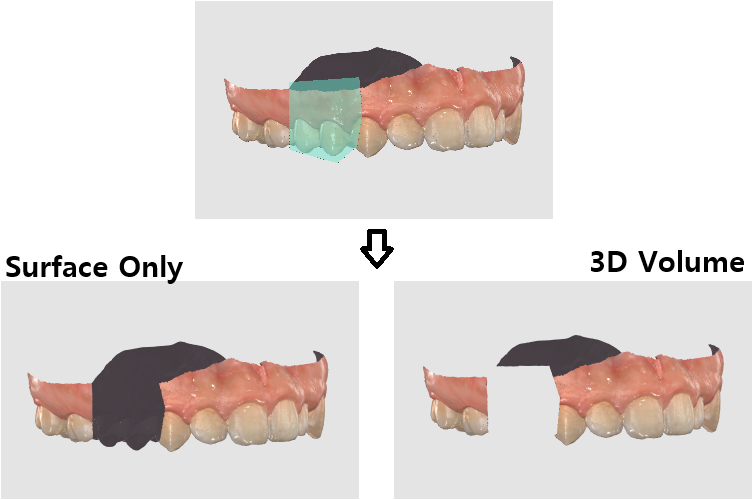

	Выбрать область полилинии	Выбирает все объекты в пределах области полилинии, нарисованной на экране.
	Выбор кругом	Выбирает все объекты в пределах круговой области.
	Выбор кистью	Выбирает все объекты на начерченном от руки пути на экране. Кисть представлена в трех разных размерах.
	Умный выбор области одного зуба	Автоматически выбирает область отдельного зуба одним щелчком мыши. Вы можете щелкнуть по зубу или перетащить его. * Этот инструмент полезен для функций «Заблокировать область», «Линия края», «Предпросмотр препарирования» и «Проверка умного сканирования».
	Выбор	Включает режим выбора, чтобы выделить области с помощью указанных выше инструментов.
	Отмена выбора	Включает режим отмены выбора, чтобы отменить выбор областей с помощью указанных выше инструментов.
	Очистить все выбранное	Снимает все выделение.
	Подтвердить	Применяет результаты для выбранного инструмента.

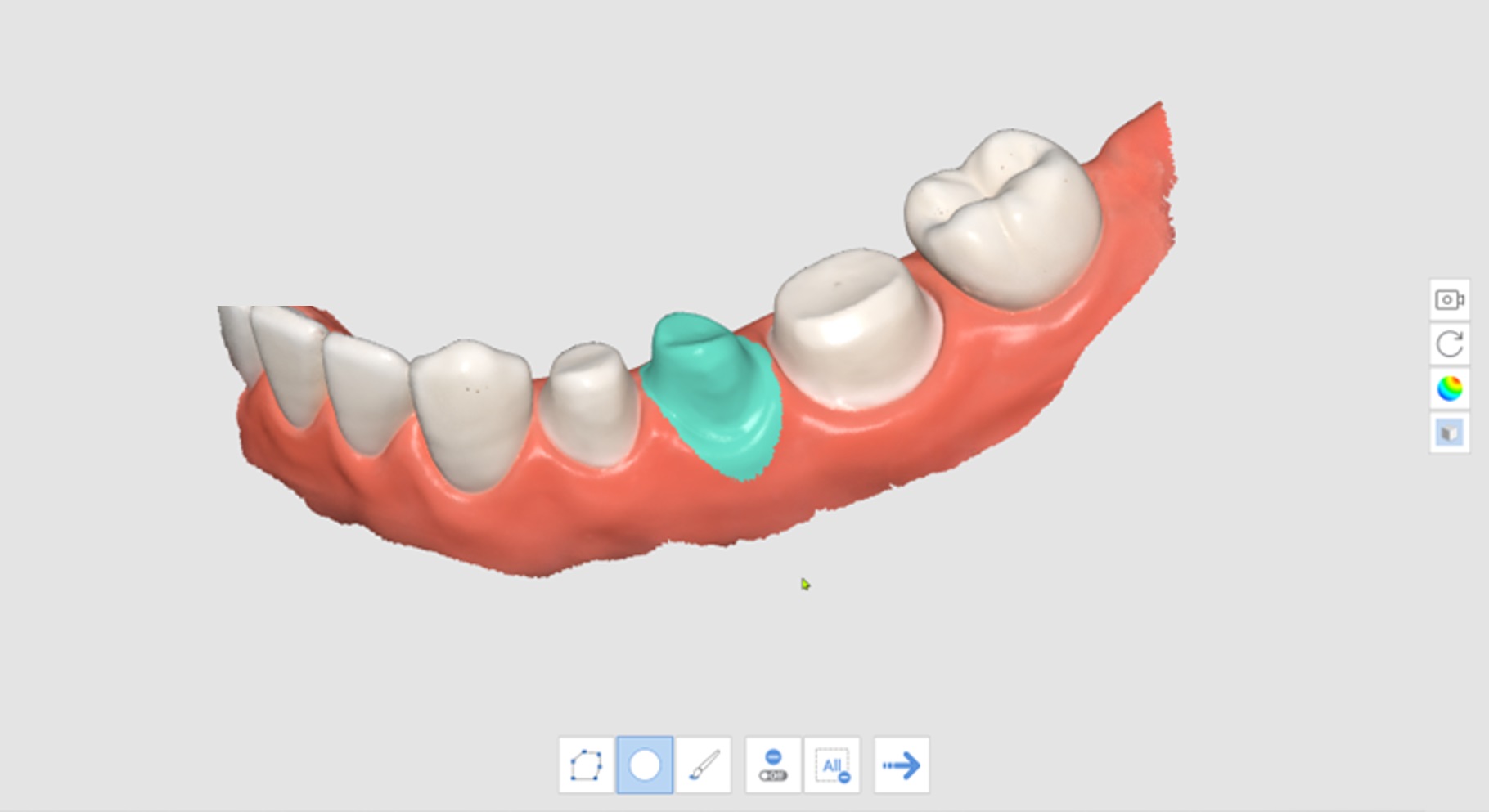

Блокировка области

Вы можете заблокировать определенную область с помощью инструментов выбора, чтобы дальнейшее сканирование не повлияло на ее форму, может меняться только цвет.

🔎Примечание

Эта функция полезна при сохранении данных ретракции десны, отсканированных после удаления нити.

1. Нажмите «Заблокировать область» на главной панели инструментов.

2. Выберите область для блокировки с помощью инструментов выбора области.
3. Выберите область, которую хотите заблокировать. Выделенная область будет обозначена другим цветом.


Вы можете разблокировать заблокированную область, выполнив одно из следующих действий:

1. Нажмите на значок инструмента «Отмена выбора», чтобы переключиться в режим отмены выбора, выберите инструмент выделения и замаскируйте области, которые нужно разблокировать.

2. Нажмите на значок инструмента «Очистить все выбранное», чтобы разблокировать все заблокированные области.


Анализ поднутрений

Анализирует область поднутрения на основании направления вставки. Направление вставки может быть определено с помощью функций автоматического или ручного направления.

	Автоматическое направление	Система автоматически рассчитывает направление, в котором область поднутрения минимизирована. После чего она отображает область поднутрения на экране просмотра.
	Ручное направление	Система рассчитывает площадь поднутрения на основе направления взгляда пользователя. Пользователь может изменить направление просмотра, перемещая или вращая данные. После чего на экране просмотра отобразится область поднутрения.

Анализ поднутрений с помощью инструмента «Автоматическое направление»

1. Нажмите на значок инструмента «Анализ поднутрений» на главной панели инструментов.

2. Выберите интересующую вас область, чтобы рассчитать площадь поднутрения с помощью инструментов выбора области.

3. Если область не выбрана, программа рассчитает область поднутрения для всей 3D-модели в области отображения данных.
4. Нажмите на расположенный внизу значок «Автоматическое направление».

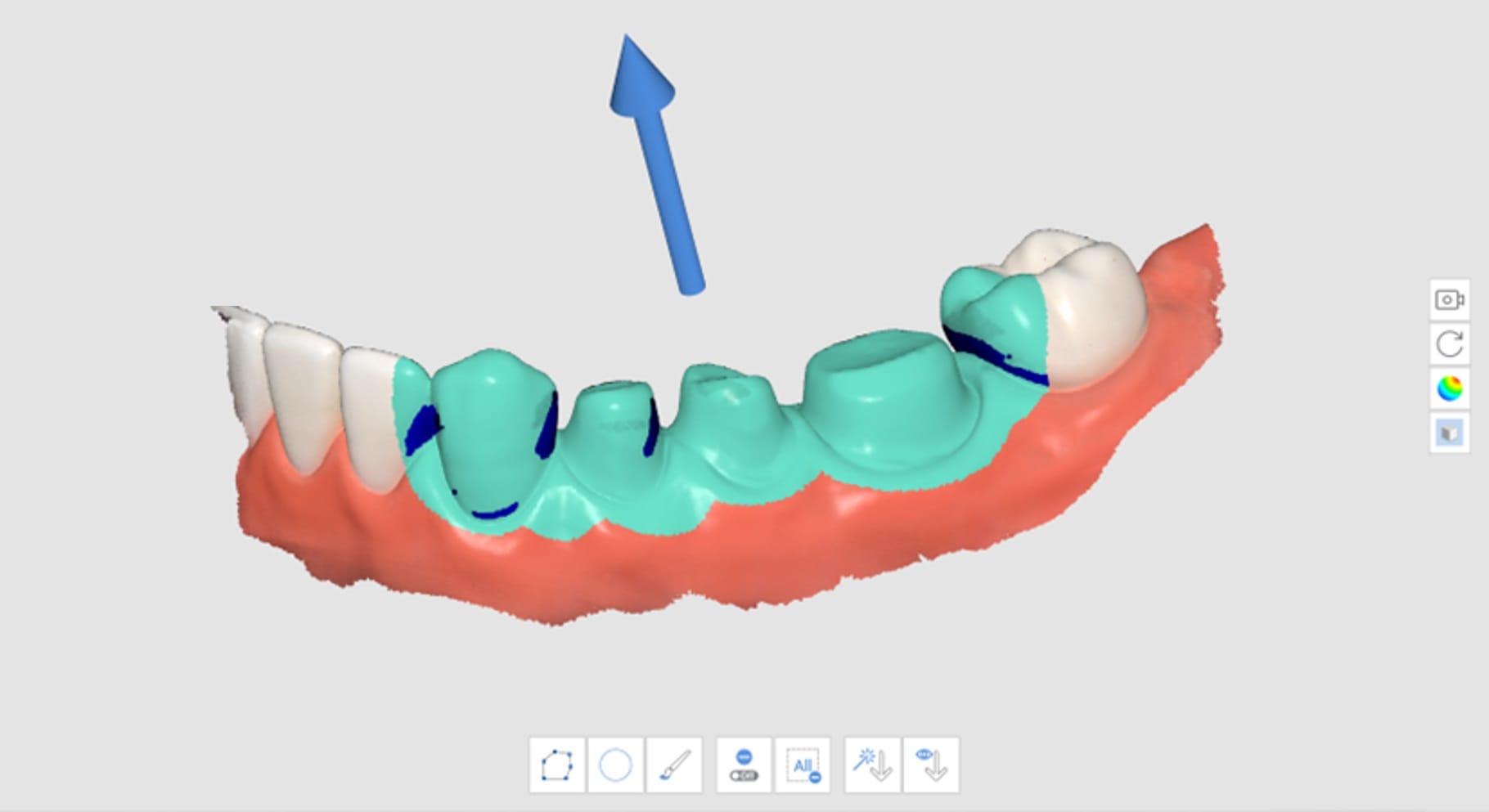

5. Стрелка направления вставки появляется в том направлении, где область поднутрения минимизирована, а области поднутрений выделены темно-синим цветом.

6. Вы можете изменить направление вставки, нажав и перетащив стрелку левой кнопкой мыши.


Анализ поднутрений с помощью инструмента «Ручное направление»

1. Нажмите на значок инструмента «Анализ поднутрений» на главной панели инструментов.

2. Выберите интересующую вас область, чтобы рассчитать площадь поднутрения с помощью инструментов выбора области.
3. Используйте инструменты «Переместить», «Повернуть», «Увеличить» и «Уменьшить» на боковой панели инструментов, чтобы изменить направление модели.
4. Нажмите на расположенный внизу значок «Ручное направление».

5. Стрелка направления вставки появляется в направлении взгляда пользователя.
6. Вы можете изменить направление вставки, нажав и перетащив стрелку левой кнопкой мыши.

Поменять местами верхнюю и нижнюю челюсти

Когда на этапе сканирования верхней челюсти по ошибке сканируется нижняя челюсть или наоборот, это можно исправить с помощью этой функции.

1. Нажмите на значок инструмента «Поменять местами верхнюю и нижнюю челюсти» на главной панели инструментов.

2. После этого текущие данные на этапах верхней и нижней челюсти меняются местами.

Предварительный результат

1. Нажмите на значок инструмента «Предварительный результат» на главной панели инструментов.

2. Выберите область предварительного просмотра с помощью инструментов выбора области.

3. Нажмите «Следующий шаг», чтобы просмотреть результат.

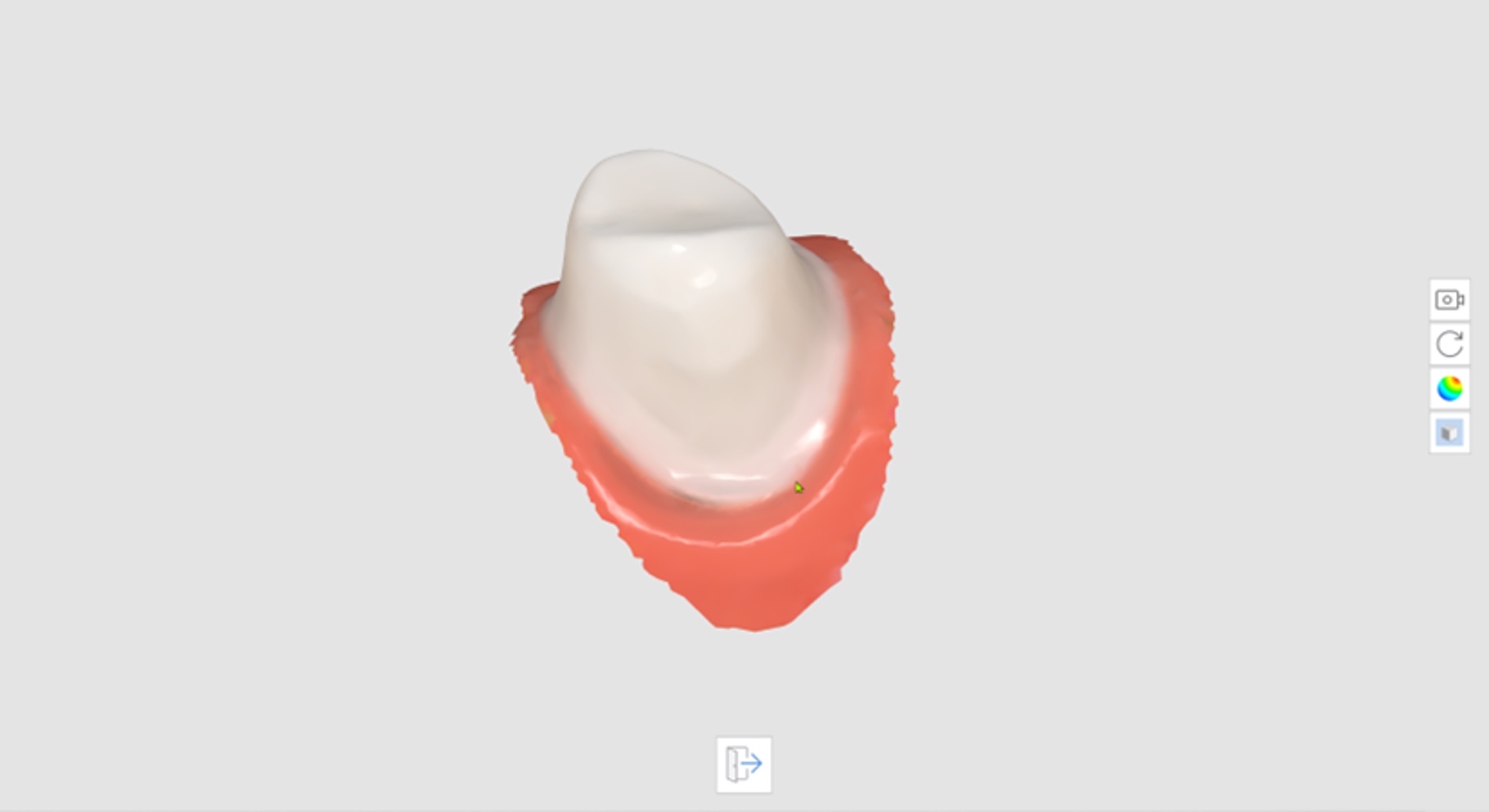

4. Предварительный просмотр результата.

5. Нажмите «Выход», чтобы вернуться к предыдущему шагу.

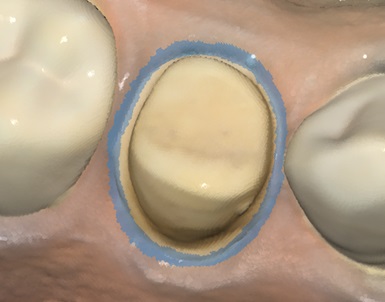

Линия края

Для функции линии края предусмотрены следующие инструменты:

	Создать автоматически	Создает линию края автоматически на основе выбранных пользователем точек. При выборе нескольких точек будет создана замкнутая линия края.
	Изменить динамический просмотр	Включите эту функцию, чтобы автоматически поворачивать данные в соответствии с направлением просмотра.
	Создать вручную	Создает линию края вручную в соответствии с выбранными пользователем точками. После завершения создания замкнутой кривой с помощью ручного добавления контрольных точек создается линия края.
	Редактировать	Включает редактирование линии края. Вы можете добавлять, перемещать и удалять контрольные точки линии края.
	Удалить	Удаляет линию края.
	Режим отображения кривизны	Измеряет кривизну поверхности данных, чтобы отобразить их разными цветами с помощью цветовой карты. Чем насыщеннее красный оттенок, тем они более рельефные, а чем насыщеннее синий оттенок — тем более они углублены. Для настройки радиуса цвета можно использовать ползунок насыщенности цвета.

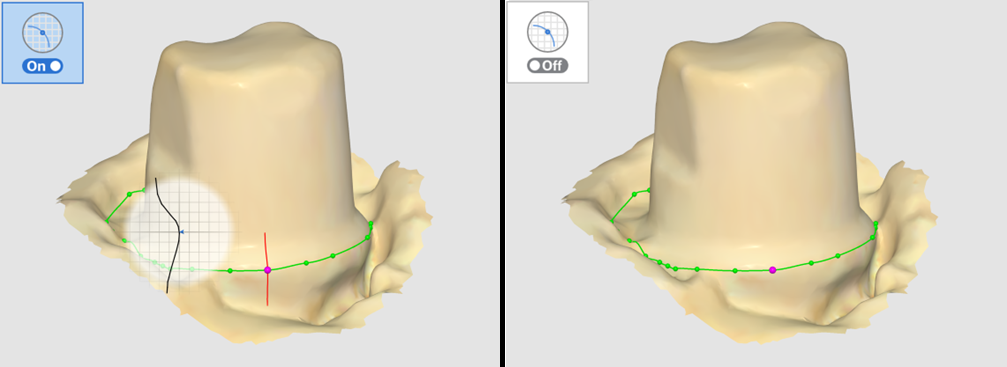

	Вид в разрезе	Показывает поперечное сечение области, в которой находится указатель мыши. Это предотвращает возможность скрытия каких-либо областей при близком увеличении и позволяет более тщательно проверить край в увеличении.

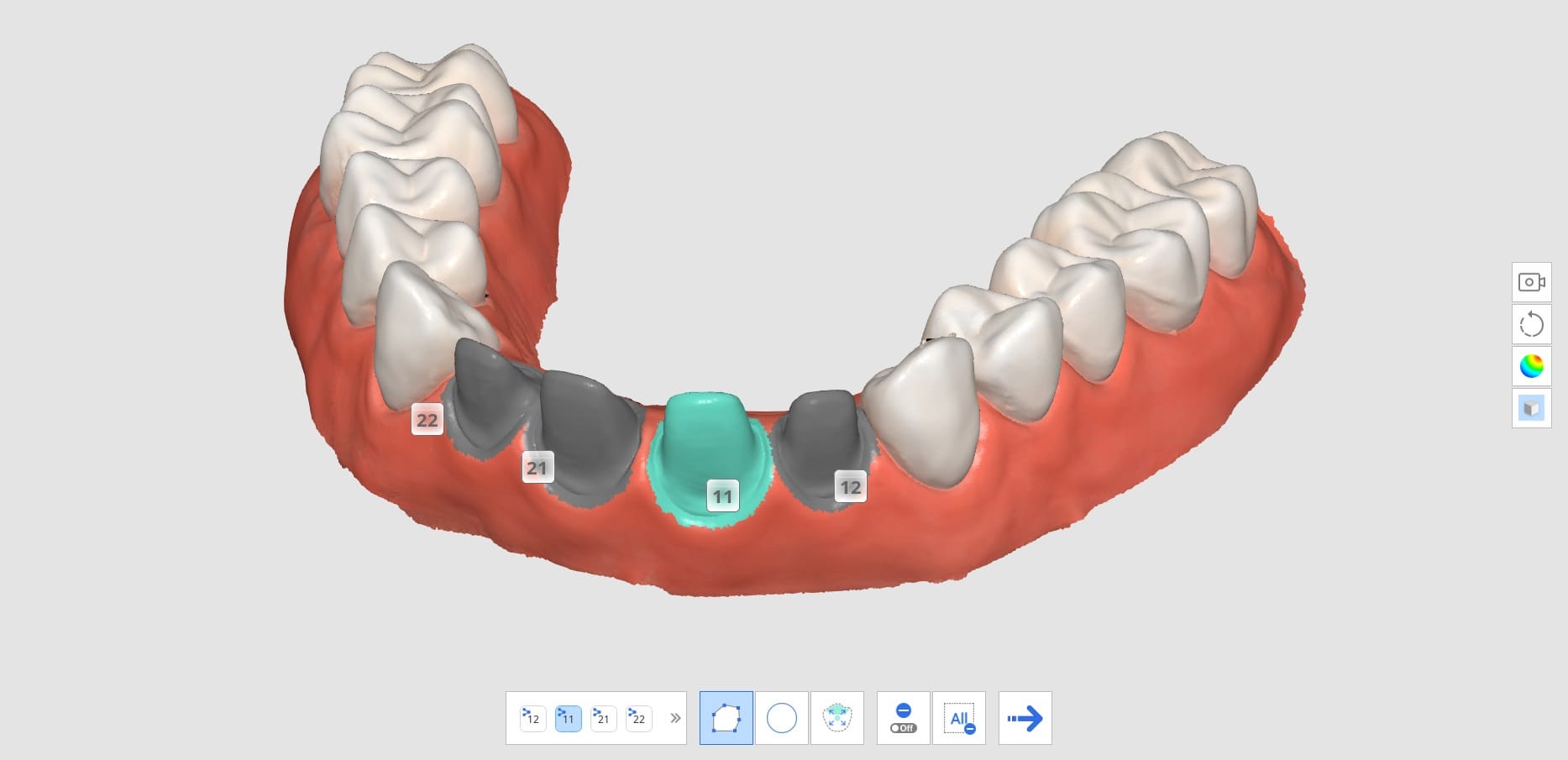

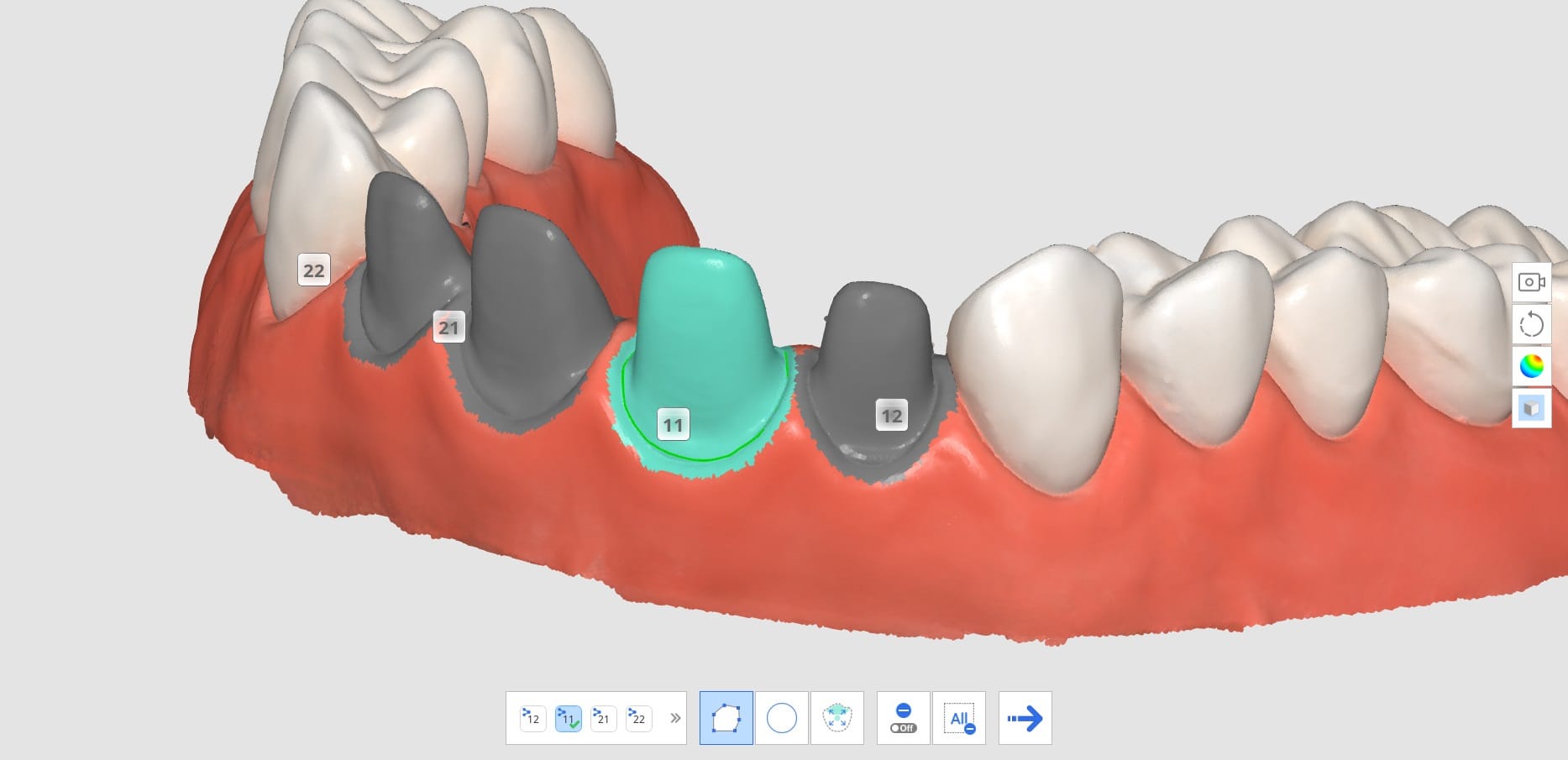

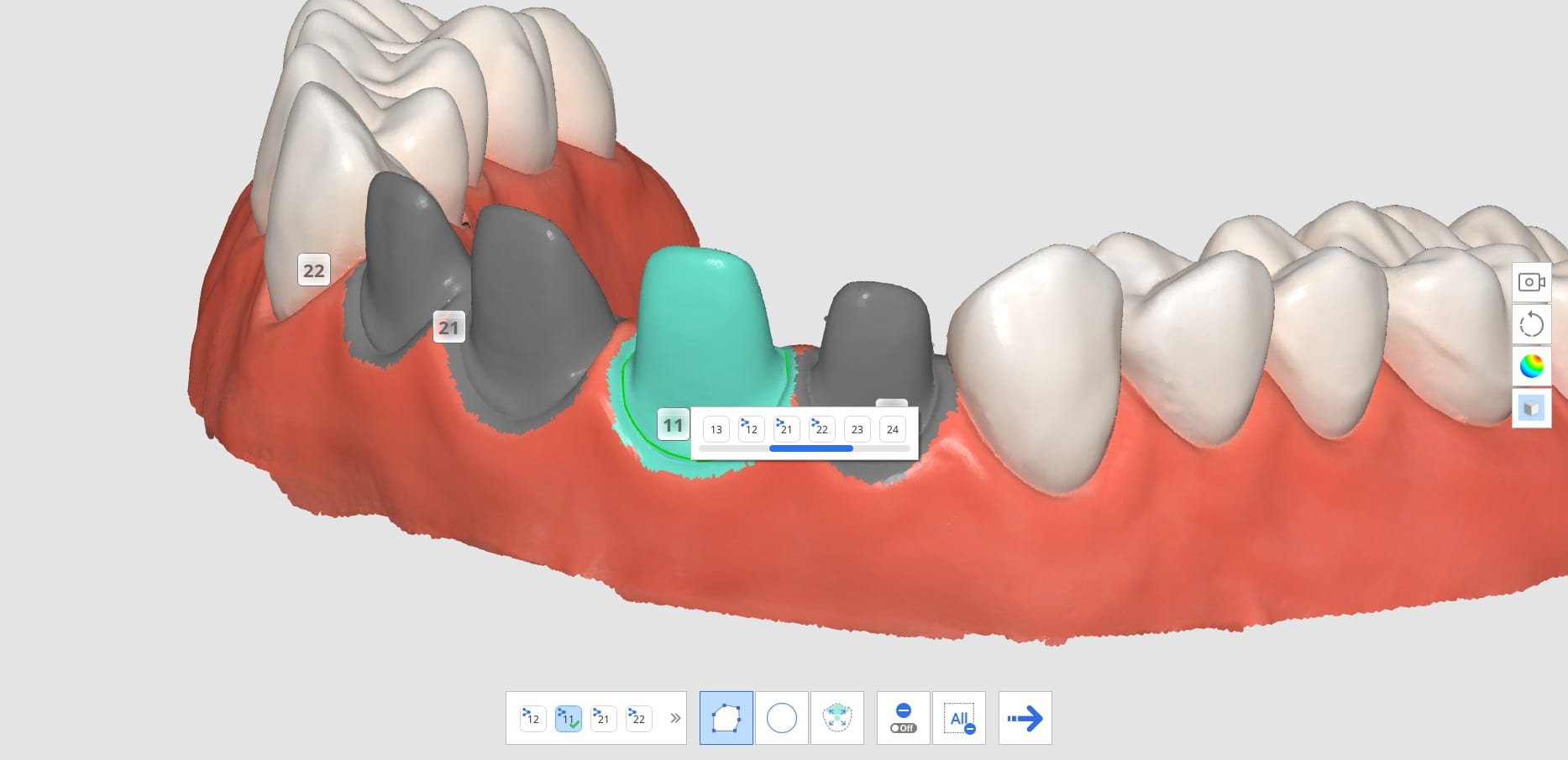

1. Нажмите на значок инструмента «Линия края» на главной панели инструментов.

2. Выберите этап верхней или нижней челюсти.
3. Выберите номер зуба.
4. Выберите область для выбранного номера зуба с помощью инструментов выбора области и нажмите на значок «Следующий шаг».

5. Нажмите на значок «Следующий шаг».
6. Система генерирует временный результат с выбранной областью. Используя этот результат, вы можете создать линию края.

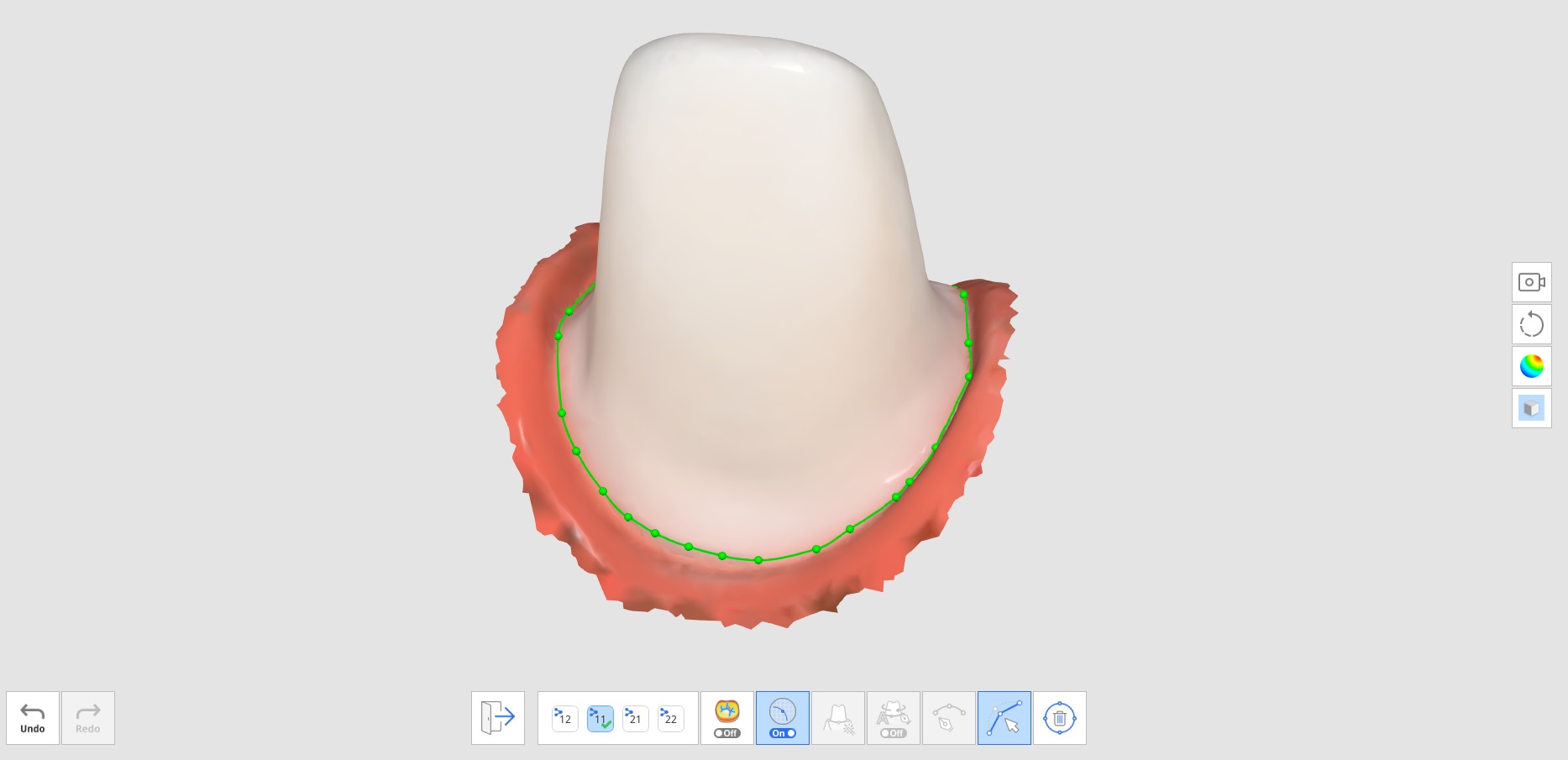

7. Нажмите на значок «Создать автоматически» или «Создать вручную», чтобы нарисовать линию края.
   1. Создать автоматически: нажмите на значок «Создать автоматически» и выберите точки. После чего линия края будет создана автоматически на основе выбранных вами контрольных точек.
   2. Создать вручную: нажмите на значок «Создать вручную» и, используя левую кнопку мыши, отметьте точки вдоль линии края, чтобы связать каждую точку со следующей. Удерживая кнопку, перемещайте мышь, чтобы точно настроить положение точки на разрезе.

8. Вы можете внести коррективы, нажав на значок «Редактировать».
   • Добавить контрольную точку: щелкните левой кнопкой мыши по линии края
   • Удалить контрольную точку: щелкните правой кнопкой мыши контрольную точку
   • Переместить контрольную точку на 3D-модели: щелкните левой кнопкой мыши контрольную точку и перетащите
   • Переместить контрольную точку на разрез: щелкните левой кнопкой мыши и удерживайте в течение 1 секунды контрольную точку, а затем перетащите
9. Нажмите «Выход», чтобы отобразить линию края с номером зуба.

10. Вы можете изменить номер зуба для линии края, щелкнув номер зуба на изображении 3D-модели и выбрав целевой номер во всплывающем окне.
11. Повторите шаги 3-9, чтобы нарисовать линию края для других зубов.

Умное удаление данных

Для функции умного удаления данных предусмотрены следующие инструменты:

	Защитить данные от редактирования	Позволяет выбрать область, которую пользователь хочет защитить от редактирования. Когда эта функция включена, выбранные области защищены от удаления. Когда функция выключена, выбранные области являются объектом для удаления.
	Выделить область зубов	Выбирает в данных сканирования только область зубов. * Эта функция доступна только в том случае, если включен параметр «Защитить данные от редактирования».
	Сила	Выбирает данные с помощью ползунка. Вы можете с легкостью выбирать и удалять мягкие ткани с помощью карты надежности. Увеличение силы расширяет выбранные области. Регулировка ползунка изменяет выбранные области в режиме реального времени.
	Выбор заливки	Выбирает все данные в связанной области.
	Уменьшить выбранную область	Уменьшает выбранную область при каждом нажатии на кнопку.
	Расширить выбранную область	Расширяет выбранную область при каждом нажатии на кнопку.
	Инвертировать выбранную область	Инвертирует выбранную область. Делает выбранную область невыбранной, а невыбранную выбранной.
	Удалить выбранную область	Удаляет данные в выбранной области.

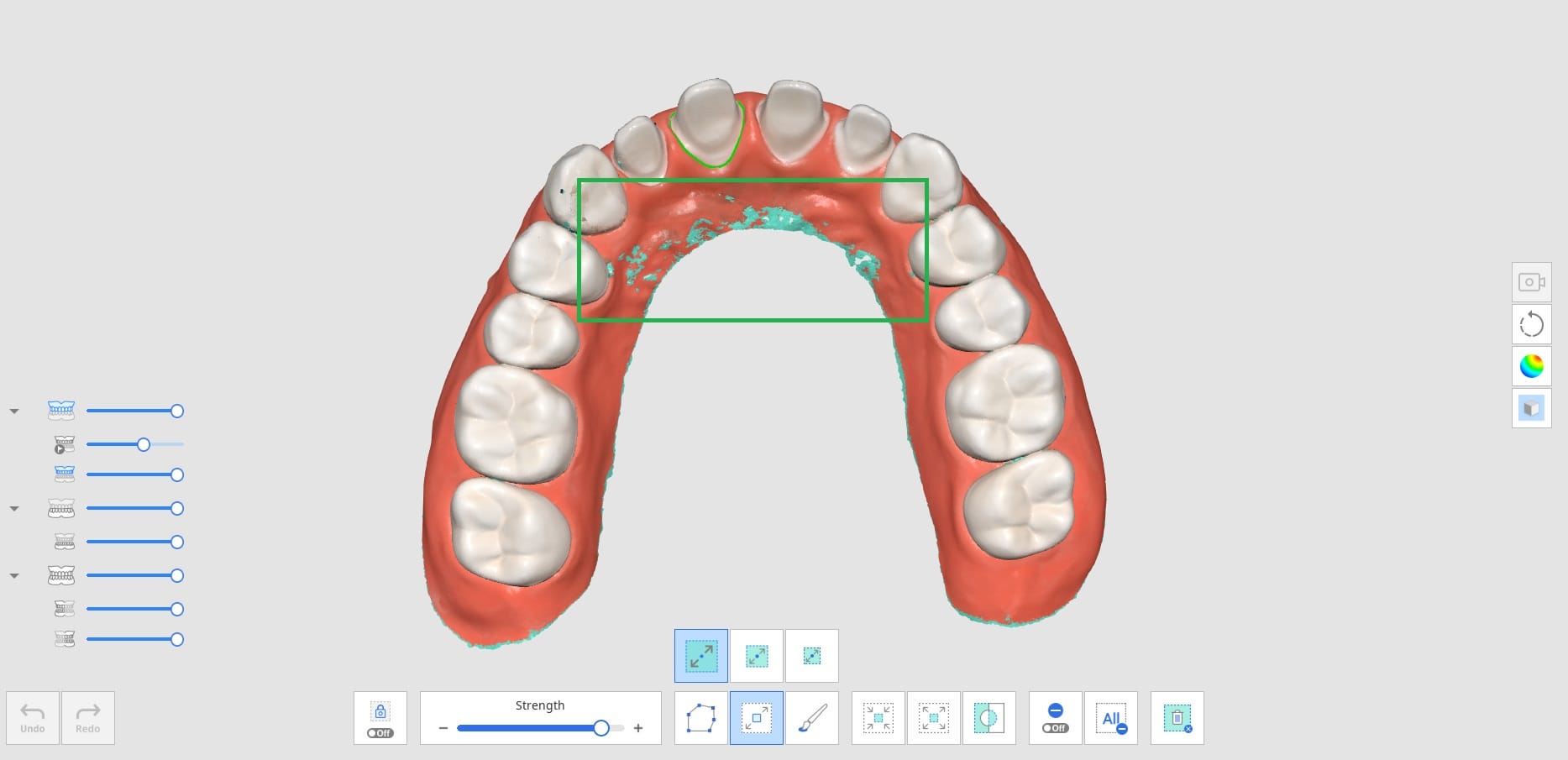

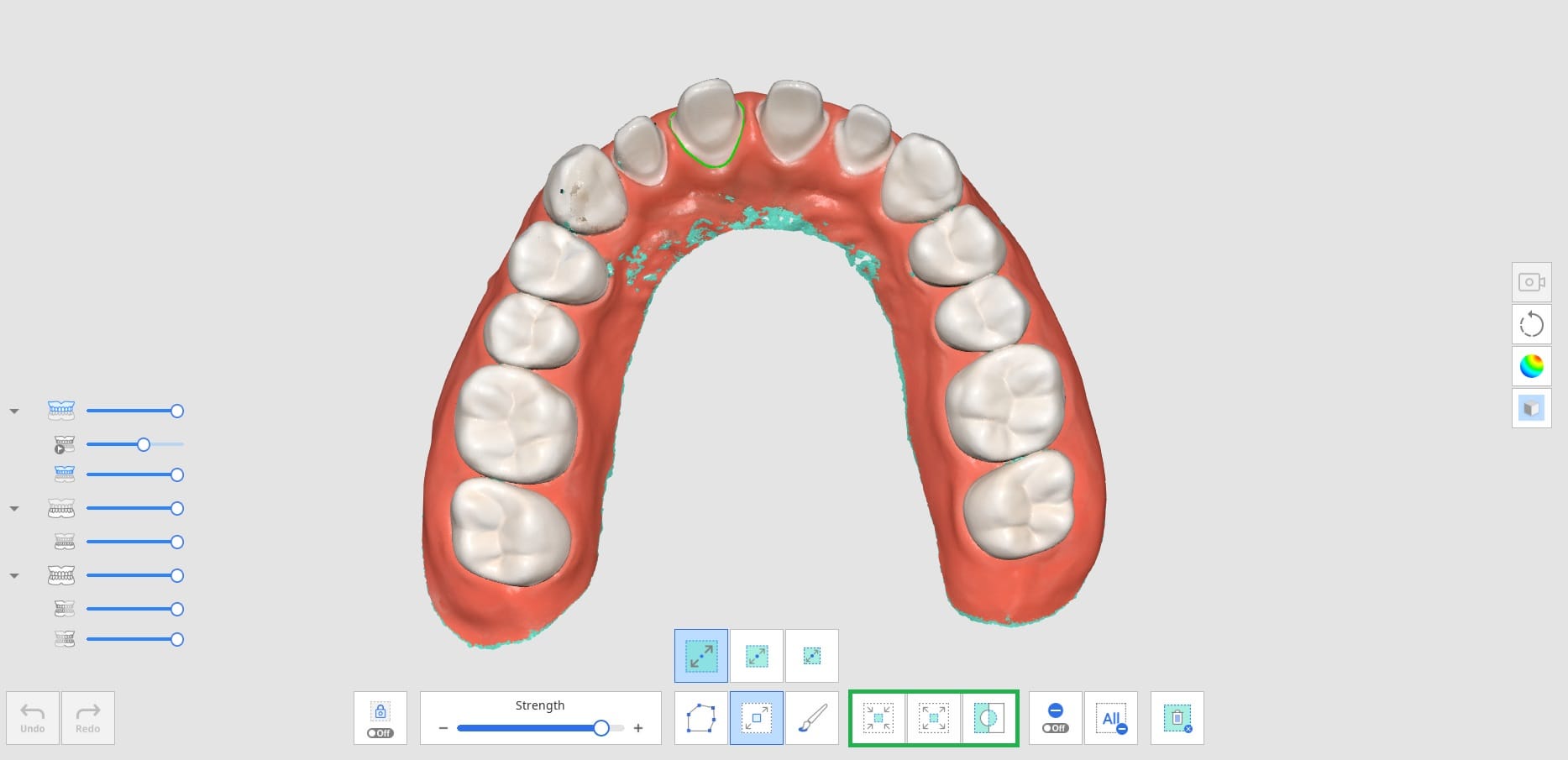

1. Нажмите на значок инструмента «Умное удаление данных» на главной панели инструментов.

2. Перемещайте ползунок «Сила», чтобы выбрать количество ненадежных данных для удаления. Система выбирает данные на основе карты надежности и отображает их в режиме реального времени по мере того, как вы регулируете их ползунком.
3. Увеличение силы расширит выбранные области.

4. Выберите области, которые вы хотите удалить, с помощью различных инструментов выбора.

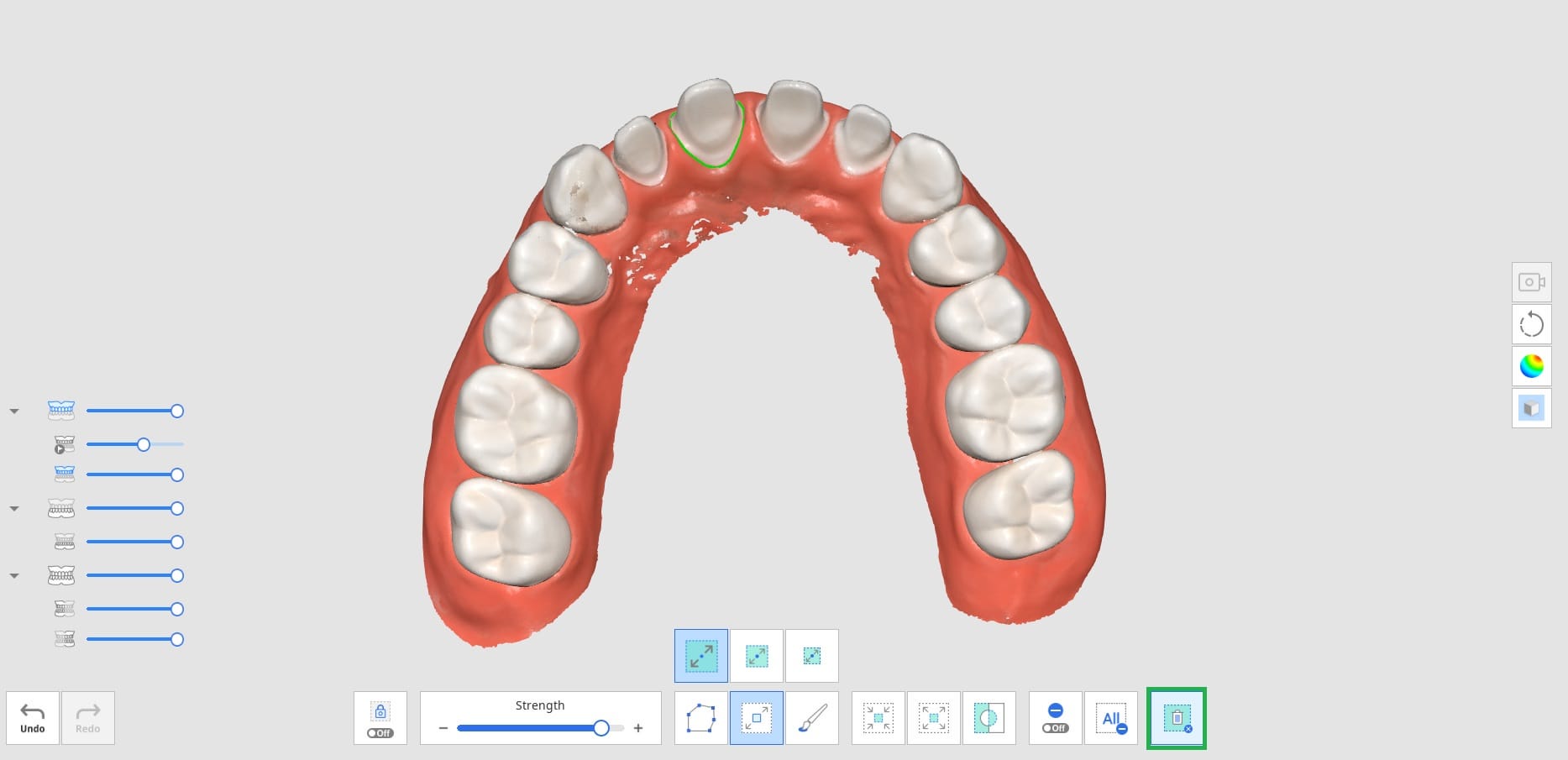

5. Нажмите значок «Удалить выбранную область», чтобы удалить все выбранные области.

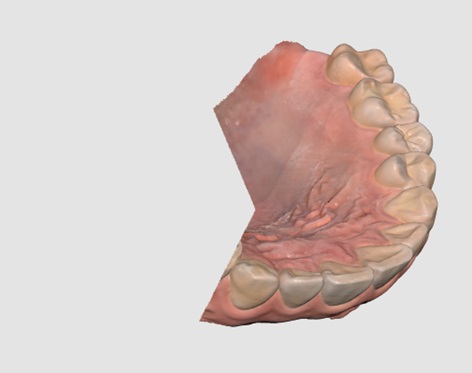

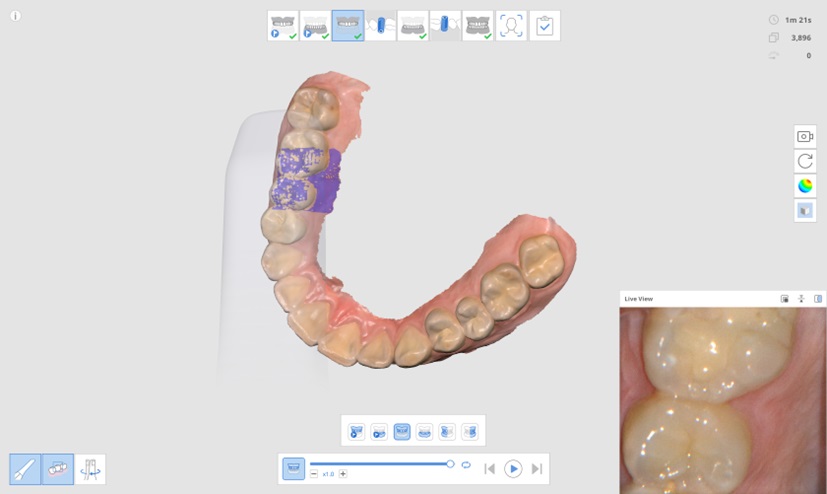

Воспроизведение сканирования

Вы можете воспроизвести процесс сканирования после сканирования данных в Medit Scan for Clinics. Эта функция полезна для проверки среды сканирования и привычек пользователя.

Для функции воспроизведения сканирования предусмотрены следующие инструменты:

	Насадка сканера	Показывает или скрывает насадку сканера во время воспроизведения.
	Область сканирования	Показывает или скрывает область сканирования во время воспроизведения.
	Обратное направление насадки	Изменяет направление насадки во время воспроизведения. * Недоступно для i500 и i900

1. Нажмите на значок инструмента «Воспроизведение сканирования» на главной панели инструментов.

2. Выберите параметры воспроизведения сканирования в левом нижнем углу экрана. Насадка сканера и область сканирования будут отображаться в видео в зависимости от вашего выбора.

3. Нажмите кнопку «Воспроизвести», чтобы начать воспроизведение записи.

4. Выбранные этапы будут воспроизведены последовательно.

5. Вы можете использовать различные инструменты для управления видео.

	Ползунок	Запускает видео с интересующего вас места.
	Скорость воспроизведения видео	Изменяет скорость воспроизведения (x0,5, x1,0 или x3,0).
	Повторить	Воспроизводит повтор видео.
	Предыдущее воспроизведение	Воспроизводит процесс сканирования предыдущего этапа.
	Воспроизвести	Начинает воспроизведение сканирования.
	Стоп	Останавливает воспроизведение сканирования.
	Следующее воспроизведение	Воспроизводит процесс сканирования следующего этапа.

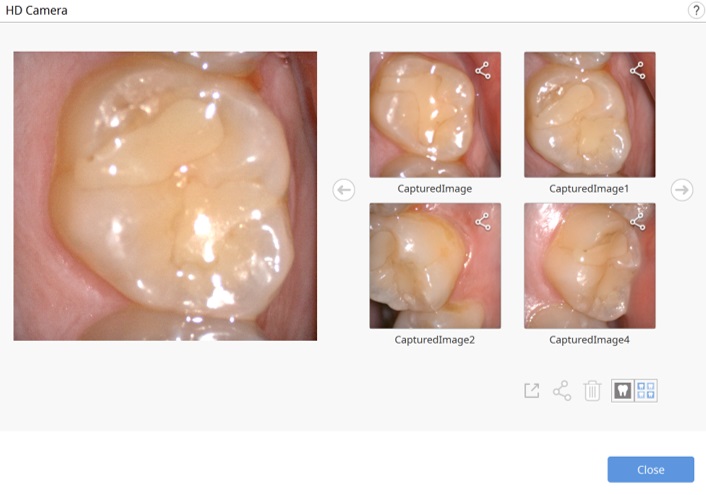

HD-камера

1. Функция HD-камеры позволяет получать высококачественные изображения с помощью сканера.
2. Нажмите на значок инструмента «HD-камера» на главной панели инструментов.

3. Появляется диалоговое окно HD-камеры.
4. Поместите насадку сканера в интересующую вас область.
5. Нажмите кнопку сканирования на рукоятке, чтобы сделать снимок.

6. Изображение можно переименовать, нажав на него и введя новое имя.
7. Вы можете поделиться, экспортировать или удалить изображение, используя следующие инструменты, представленные в нижней части диалогового окна:

   	Экспортировать выбранные файлы на локальный компьютер.
   	Поделиться выбранным изображением или отключить общий доступ к нему.
   	Удалить выбранное изображение.
   	Изменить стиль отображения миниатюр.

8. Полученные изображения сохраняются в Medit Link как вложения, когда вы выходите из Medit Scan for Clinics после сохранения изменений.



Измерение

1. Включите функцию Измерение в разделе «Инструменты».

2. Выбрав интересующую вас область для измерения, нажмите Подтвердить для запуска процесса слияния данных.

3. Измерьте расстояние, угол, длину, площадь и т. д. на данных сканирования с помощью разных команд.

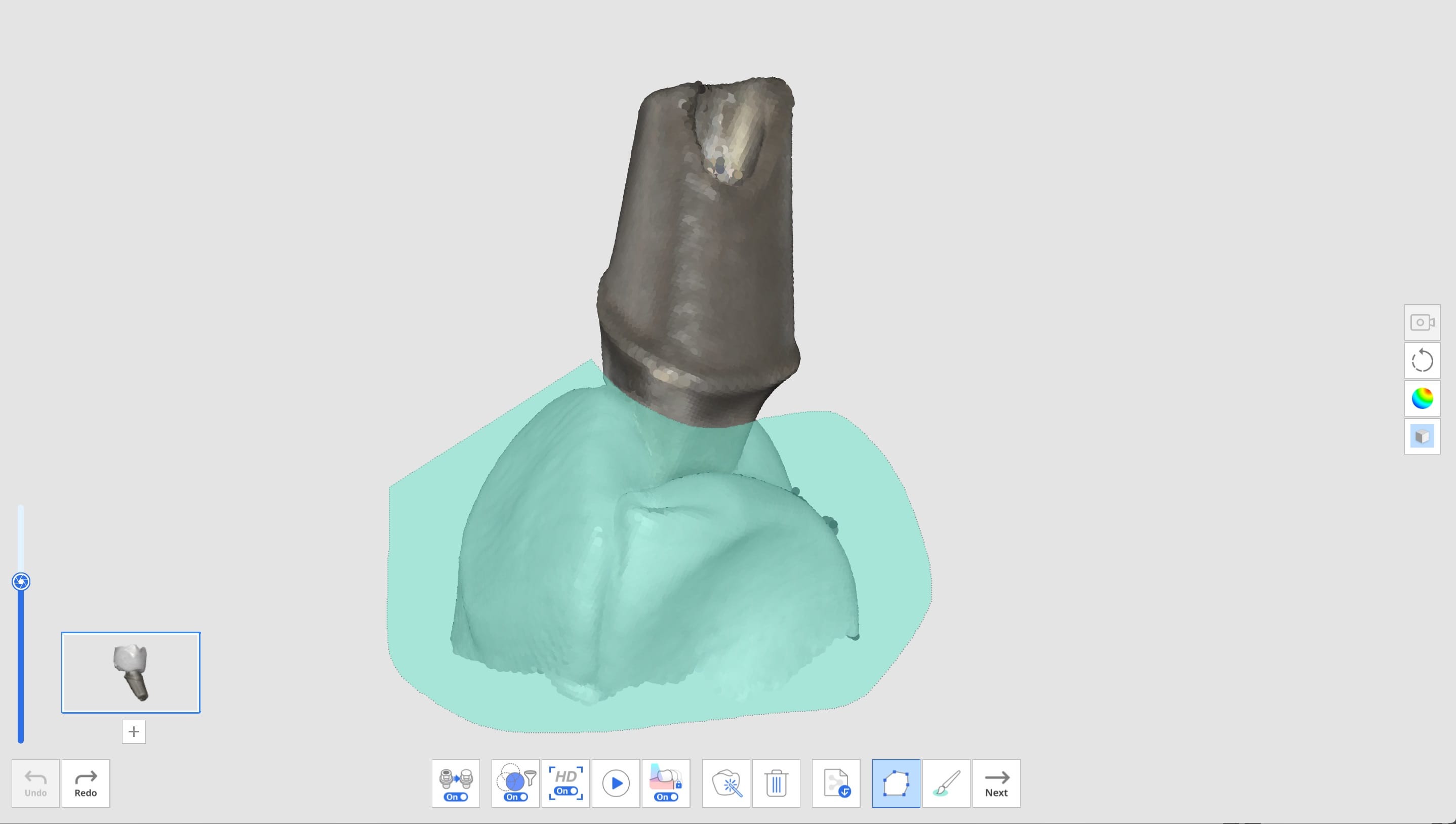

Регистрация абатментов

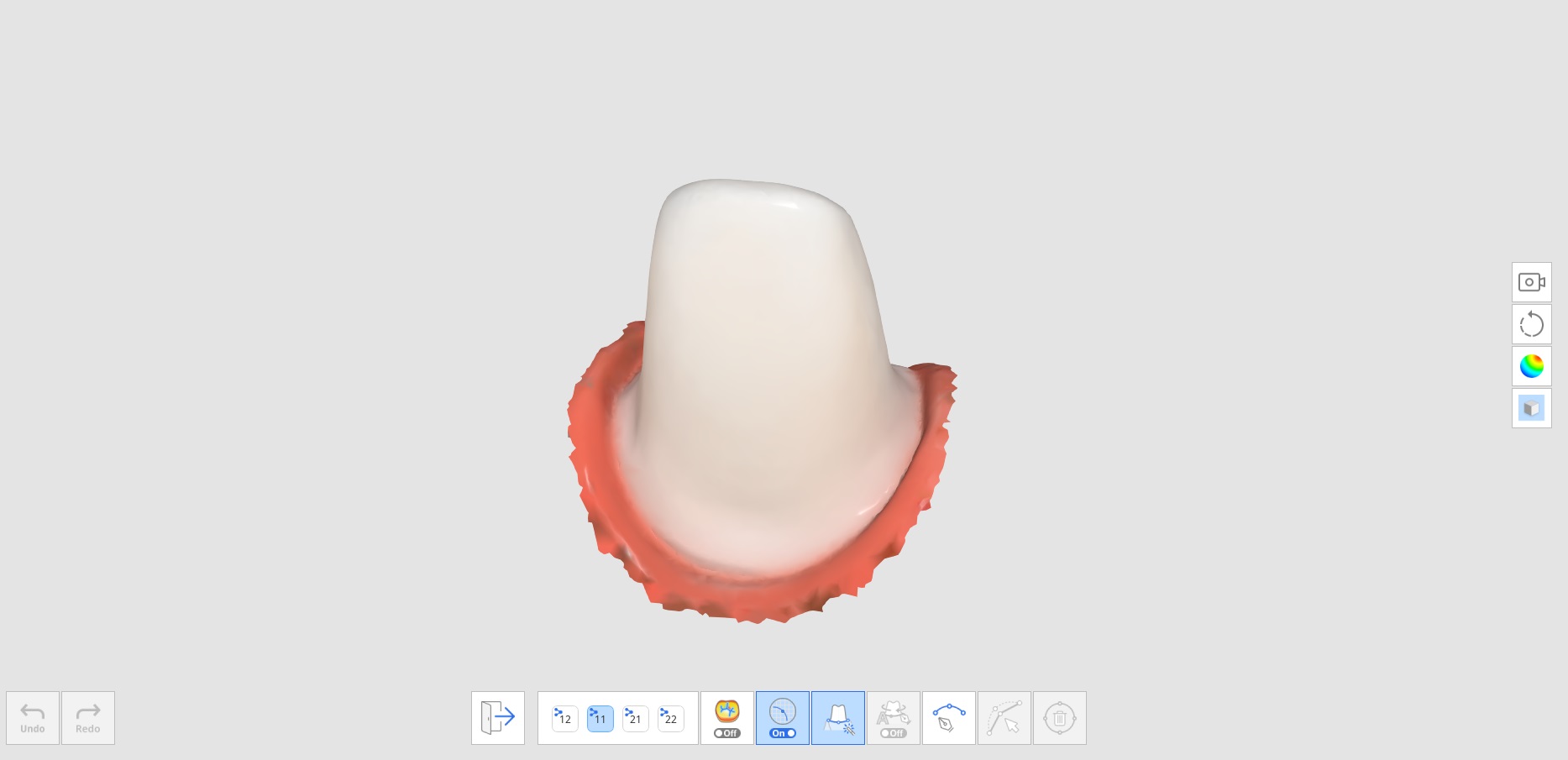

Раньше для сканирования абатментов и создания 3D-данных приходилось получать файлы индивидуальных абатментов, созданные с помощью настольных сканеров в лабораториях, или даже создавать ненужные проекты в Medit Clinics, что затрудняло правильное использование функции «Сопоставление библиотеки абатментов».

Функция «Зарегистрировать абатменты» позволяет отсканировать абатмент пациента непосредственно в его проекте и зарегистрировать как данные библиотеки. Прежде чем имплантат будет помещен в рот пациента, сначала отсканируйте абатмент и зарегистрируйте его как библиотеку. Затем вы можете использовать функцию «Сопоставление библиотеки абатментов», чтобы заменить данные сканирования данными библиотеки.

🔎Примечание

Для получения информации о том, как использовать зарегистрированные абатменты, смотрите раздел Примеры проектов и рабочих процессов > Сопоставление библиотеки абатментов.

Для функции регистрации абатментов предусмотрены следующие инструменты:

	Добавить	Добавляет абатменты. Вы можете добавлять их с помощью сканирования или импорта.
	Заполнить дырки в абатменте вкл./выкл.	Используйте тумблер, чтобы включать и выключать функцию заполнения дырок в абатментах во время объединения.

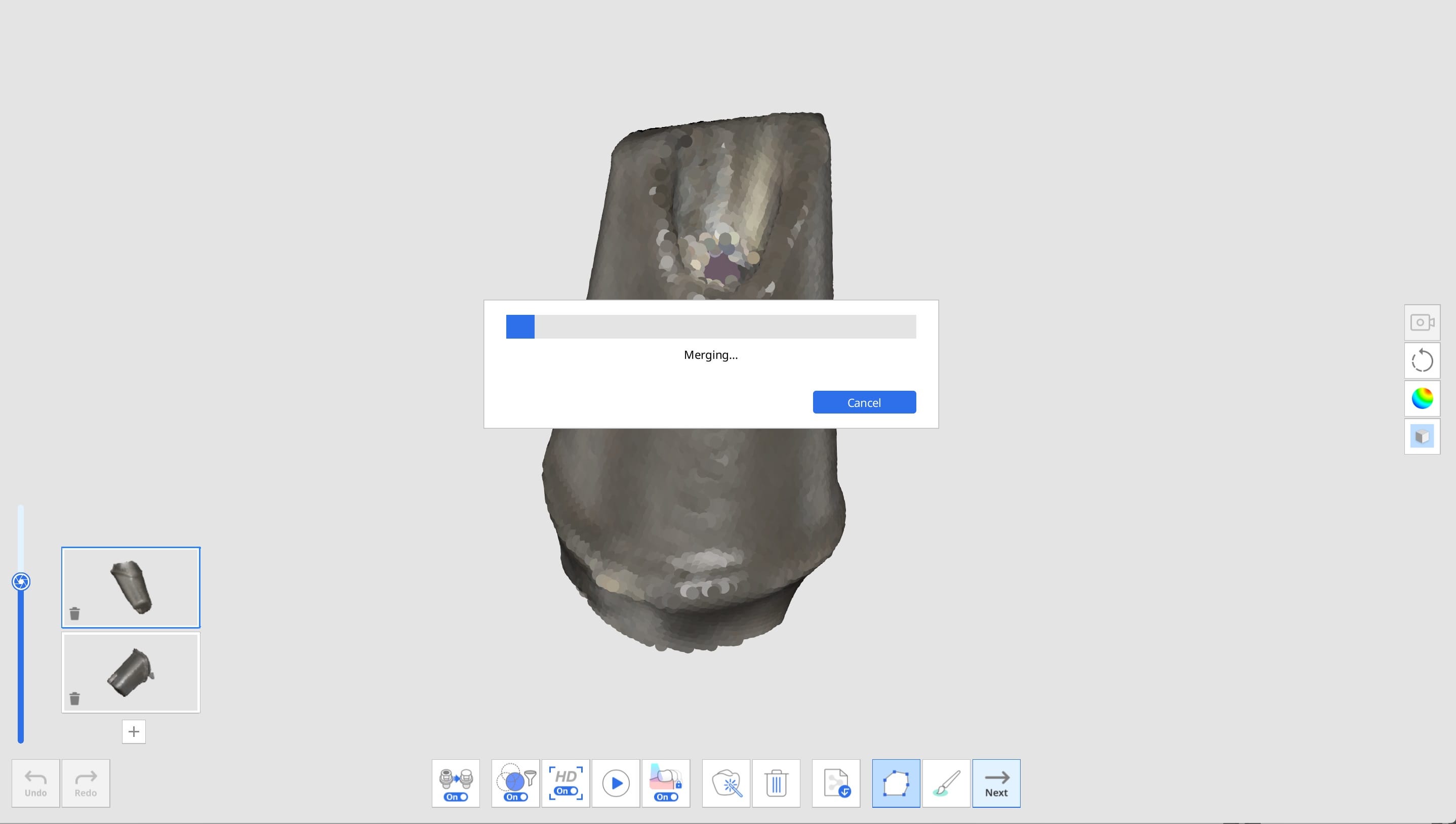

	Объединить абатменты	Объединяет отсканированные или импортированные абатменты.
	Заполнить дырку по направлению вашего взгляда	Заполняет дырку абатмента по направлению вашего взгляда.
	Сбросить абатмент	Сброс для отмены любых изменений, внесенных в абатмент.

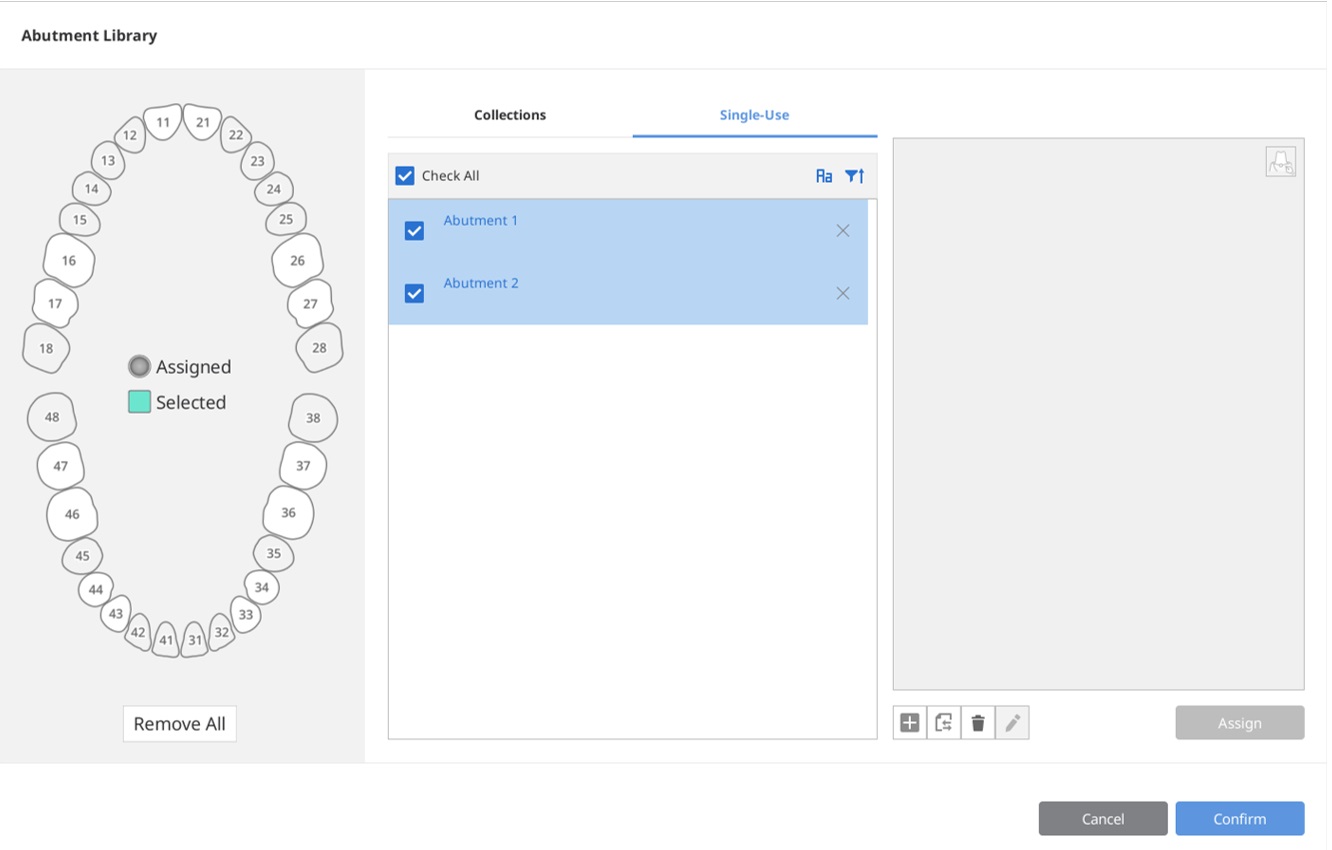

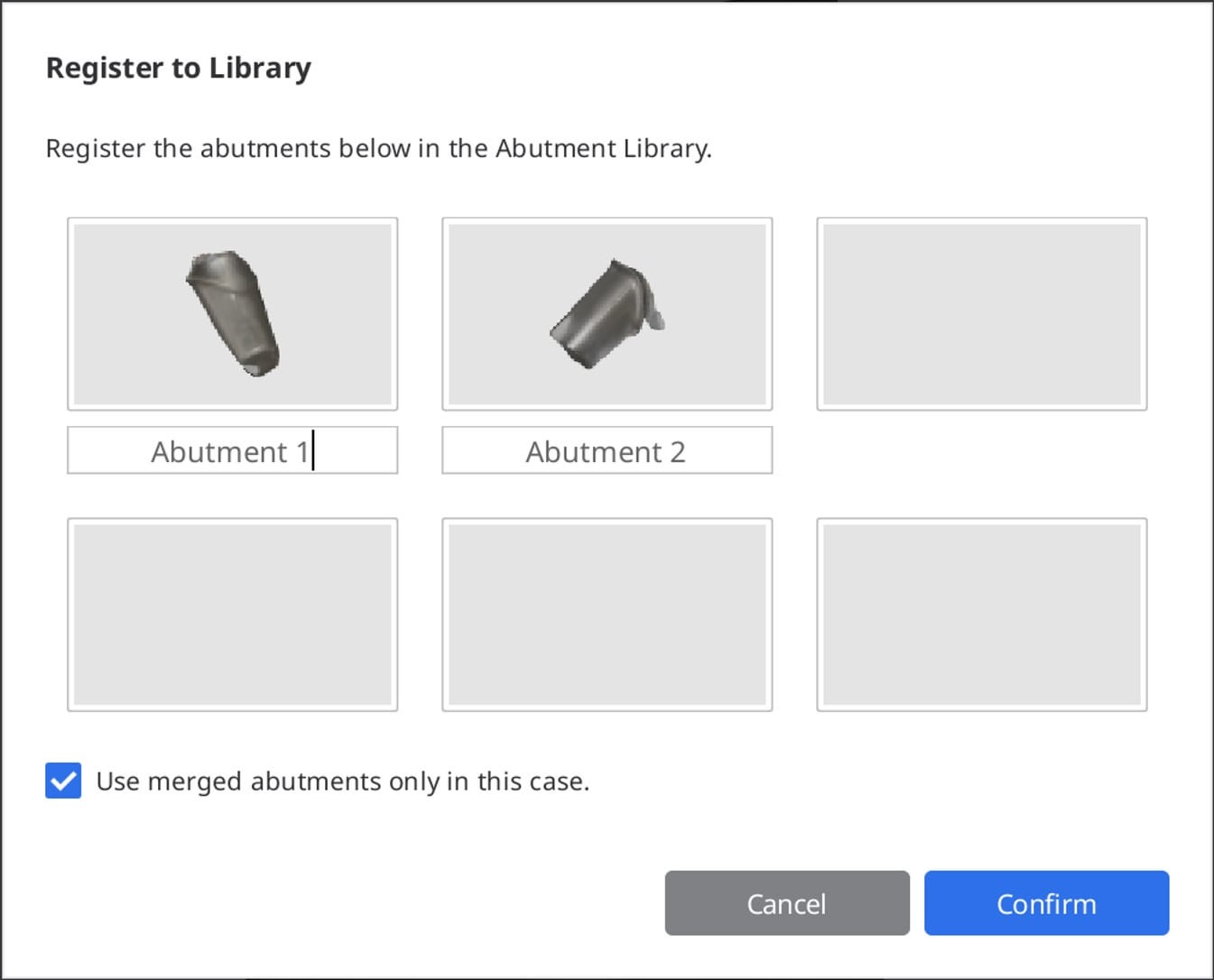

	Регистрация в библиотеке	Регистрирует объединенный абатмент в библиотеке. Если вы установите этот флажок, он будет использоваться только для этого определенного проекта.

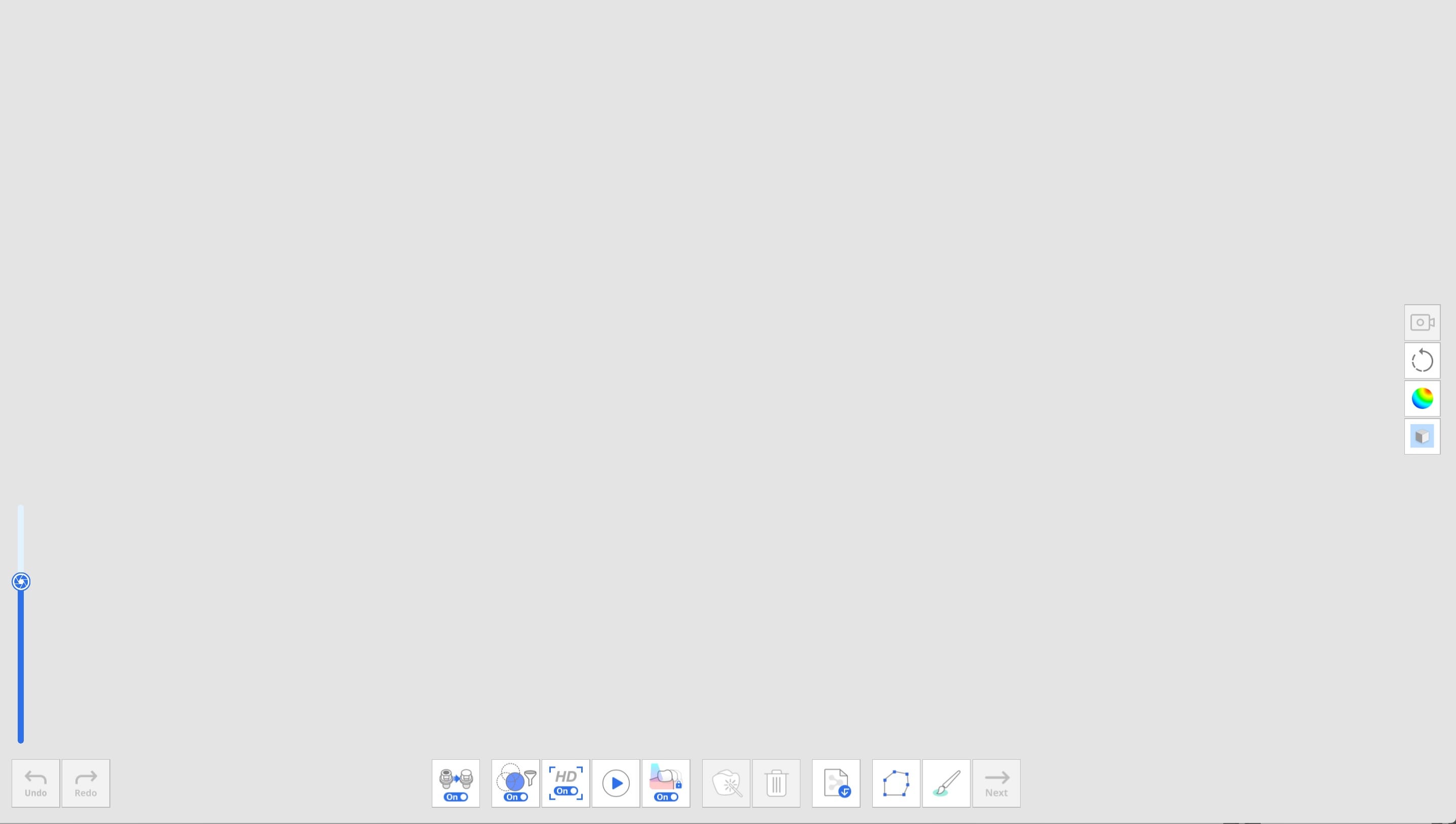

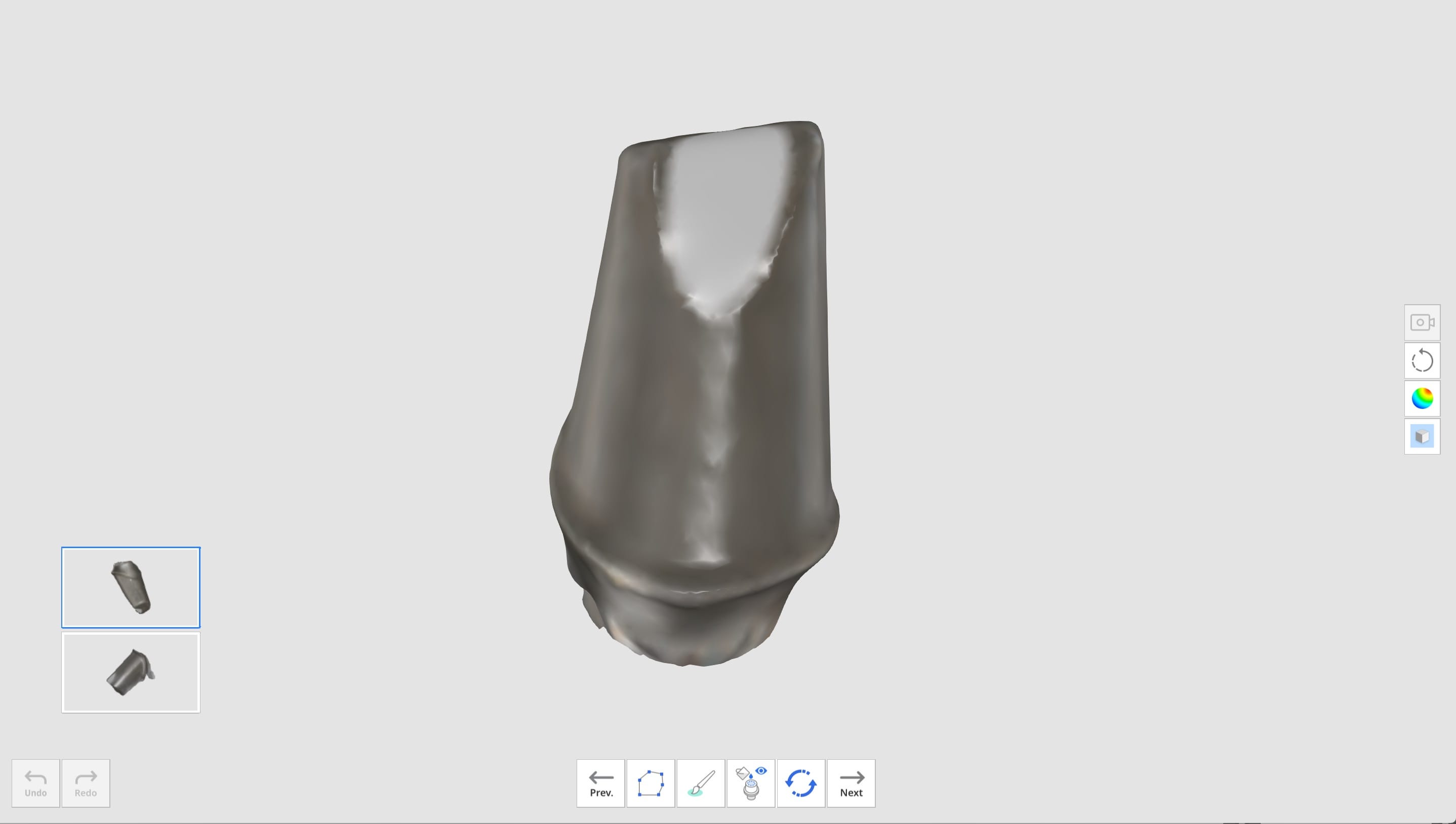

1. Нажмите на значок инструмента «Зарегистрировать абатменты» на главной панели инструментов.
2. В нижней части экрана вы увидите описанные выше инструменты.

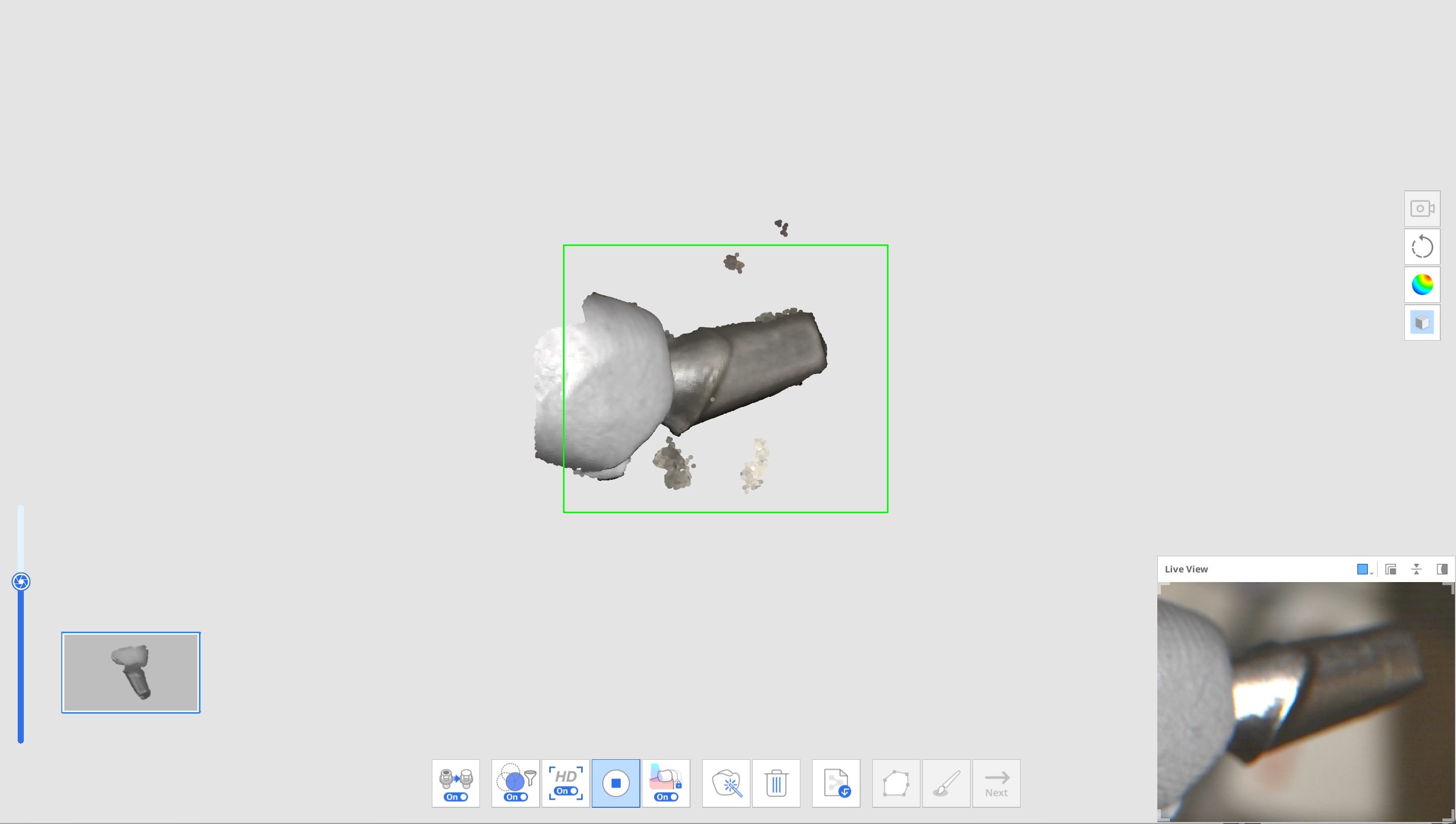

3. Отсканируйте абатмент.

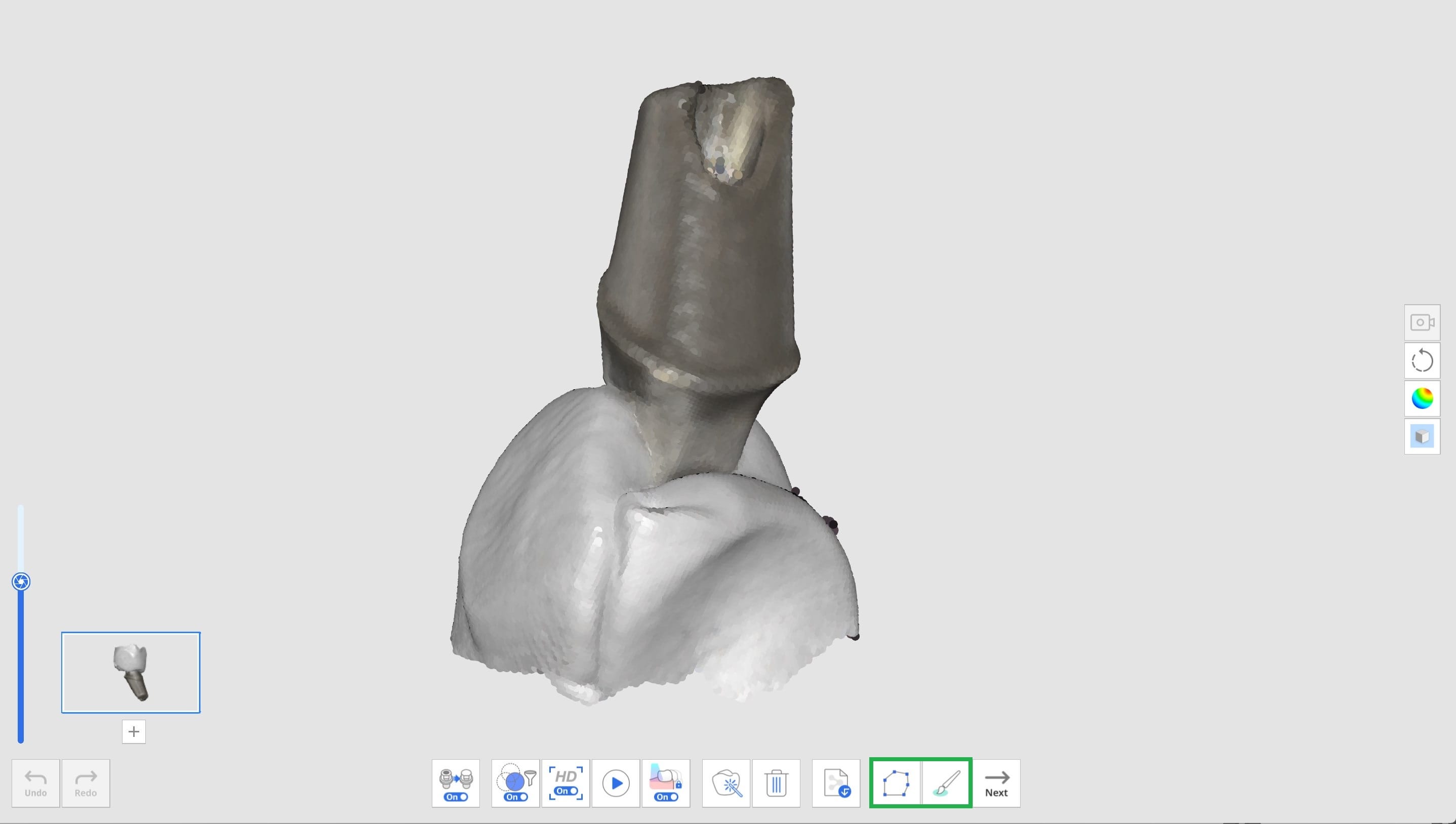

4. Отредактировать данные можно с помощью инструментов полилинии и обрезки кистью после остановки сканирования.

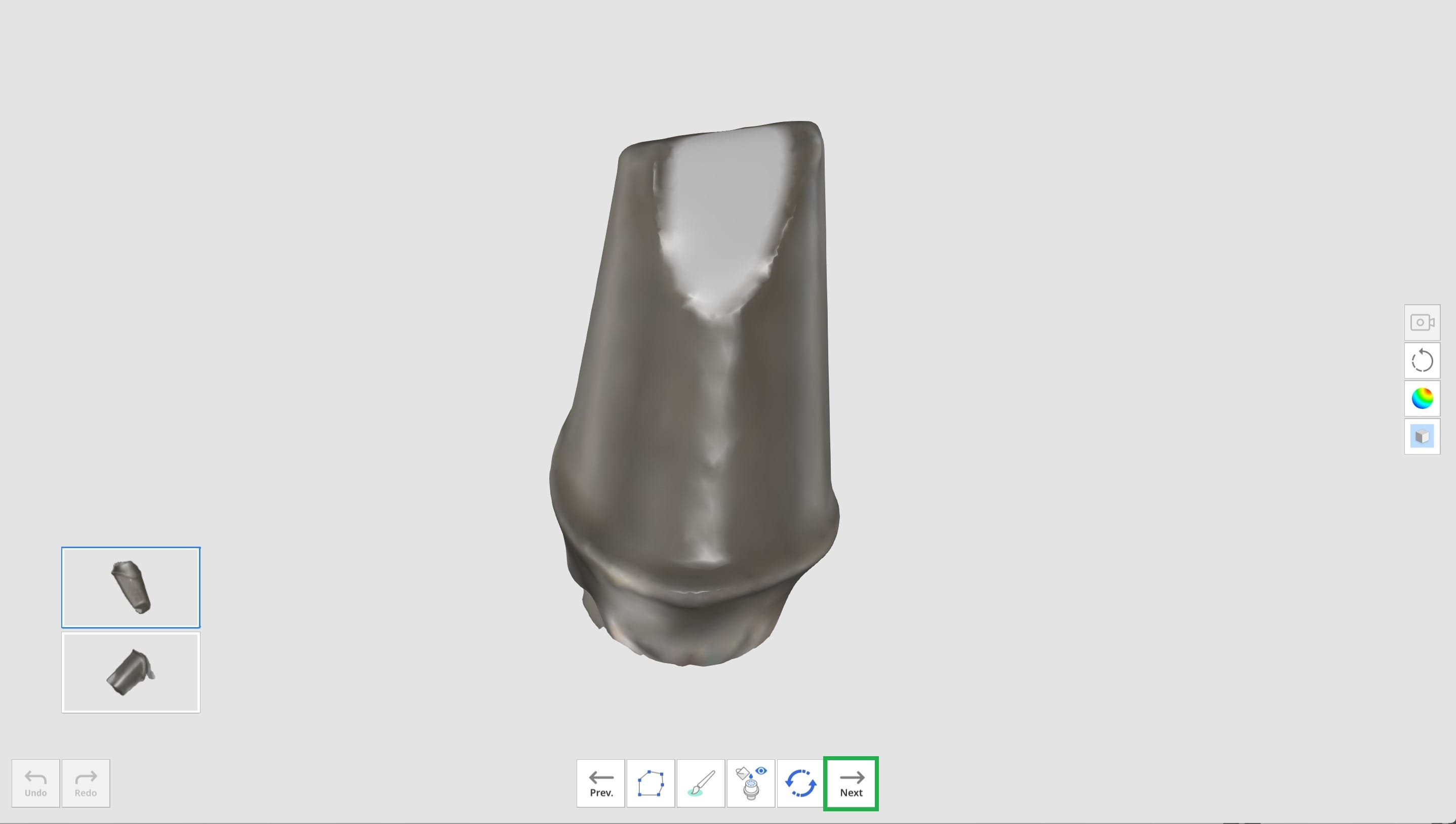

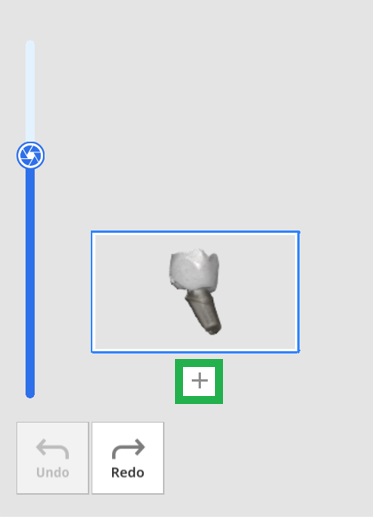

5. Нажмите «+» под миниатюрой абатмента, чтобы отсканировать другой абатмент. Вы можете отсканировать и зарегистрировать до 6 абатментов.

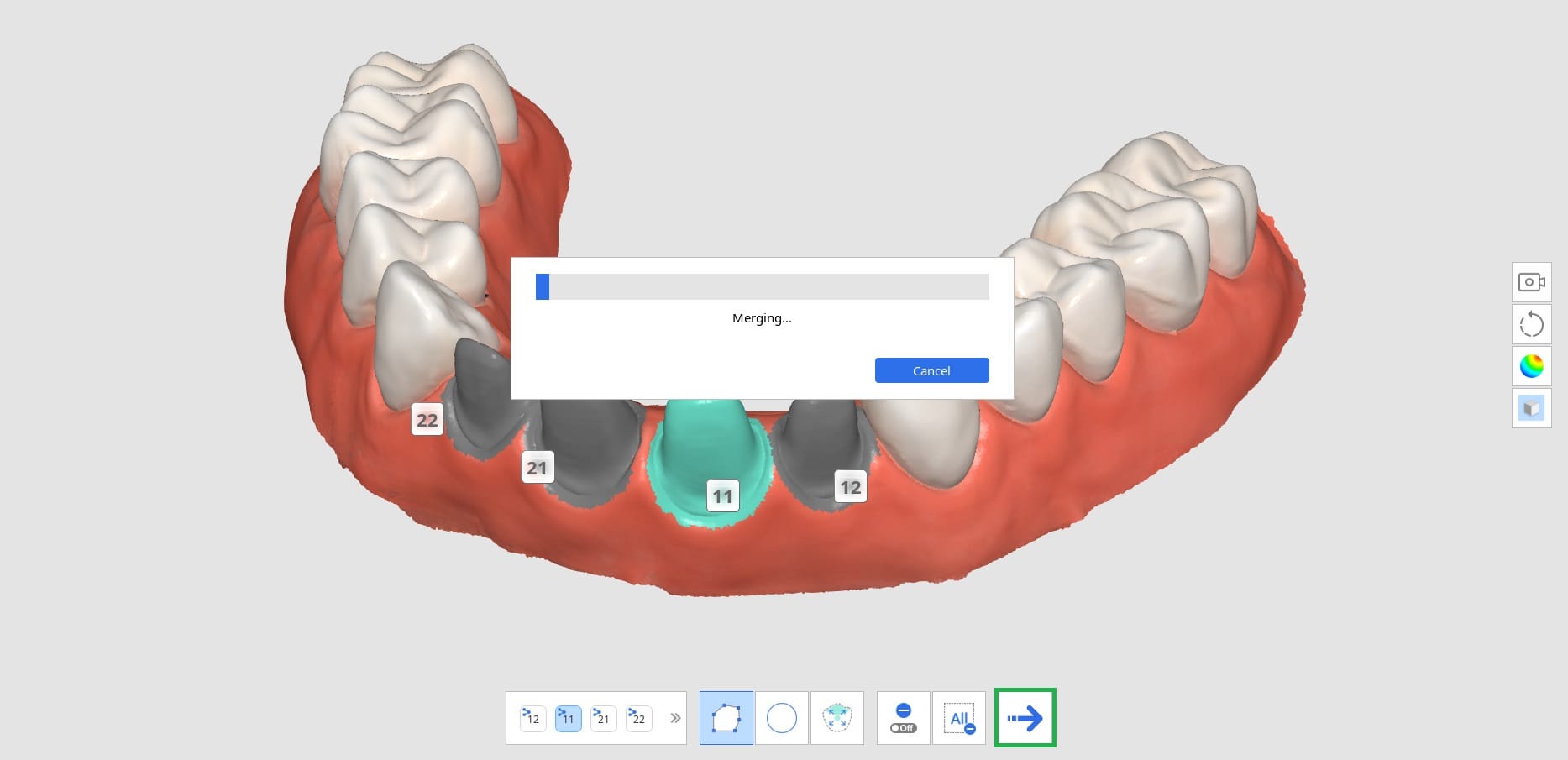

6. После сканирования всех абатментов нажмите кнопку «Объединить абатменты», чтобы объединить данные абатментов для регистрации в библиотеке.

7. После завершения объединения абатмент отображается на экране. При необходимости вы можете удалить автоматически заполненные дырки или отредактировать данные абатмента с помощью инструментов полилинии и обрезки кистью.
8. Нажмите кнопку «Далее», когда редактирование будет завершено.

9. Введите название каждого объединенного абатмента и нажмите «Подтвердить».


   🔎Примечание

   Если вы хотите сохранить и использовать библиотеки абатментов для других проектов, снимите флажок функции «Использовать объединенные абатменты только в этом проекте».
   Тогда библиотеки будут зарегистрированы на вкладке «Коллекции» вместо вкладки «Одноразовое использование» в окне «Библиотека абатментов», и вы сможете сохранить и использовать их позже в других проектах, если это необходимо.
10. Убедитесь, что ваши абатменты успешно добавлены в библиотеку, когда появится диалоговое окно «Библиотека абатментов».


    Подробности см. в прикрепленной статье.

    🔍 Управление библиотекой абатментов



11. Нажмите «Подтвердить», чтобы закрыть диалоговое окно.

Умное определение оттенка

🔎Примечание

*Эта функция недоступна для данных, полученных с помощью i500.

Опираясь на анализ данных, функция «Умное определение оттенка» дает рекомендации по выбору наиболее близкого по тону оттенка.

Мы поддерживаем следующие цветовые палитры для подбора оттенка:

• VITA Classical
• VITA 3D-Master Shade Guide

1. Отсканируйте данные, затем нажмите на расположенный на главной панели инструментов значок «Умное определение оттенка».
2. Нажмите на значок соотвествующего этапа сканирования в левой части экрана, чтобы выбрать область, для которой вы хотите получить измерения.

   • Предоперационная верхняя челюсть
   • Предоперационная нижняя челюсть
   • Верхняя челюсть
   • Нижняя челюсть
   • Протез верхней челюсти
   • Протез нижней челюсти
3. Из расположенного в нижней части экрана списка номеров зубов выберите нужный вам номер зуба. Нажав на него, вы увидите информацию об оттенке, зарегистрированную в Medit Link.
4. При наведении курсора на те участки зуба, для которых можно получить рекомендации по оттенку, значок курсора изменится. Если навести курсор на область, для которой невозможно получить измерения, появится сообщение о том, что измерение не представляется возможным.

5. Щелкните левой кнопкой мыши в области зуба, чтобы получить рекомендации по оттенку. Значок звездочки будет отображать наиболее подходящий оттенок.
6. Если вы хотите назначить оттенок, отличный от рекомендуемого, нажмите «Вручную» и выберите нужный оттенок из списка.

7. Нажмите на нужный вам оттенок в списке.

8. Для каждого зуба можно сохранить до пяти оттенков.

9. После выбора всех оттенков нажмите «Подтвердить оттенок» внизу.
10. Оттенки, выбранные для каждого зуба, отображаются в диалоговом окне «Обновить информацию об оттенке».
11. Выберите репрезентативный оттенок, который будет сохранен в Medit Link.

12. Нажмите «Посмотреть все» для отображения всей информации об оттенках.

13. По завершении выберите способ обновления информации формы в Medit Link.
