📖 Пользовательский интерфейс

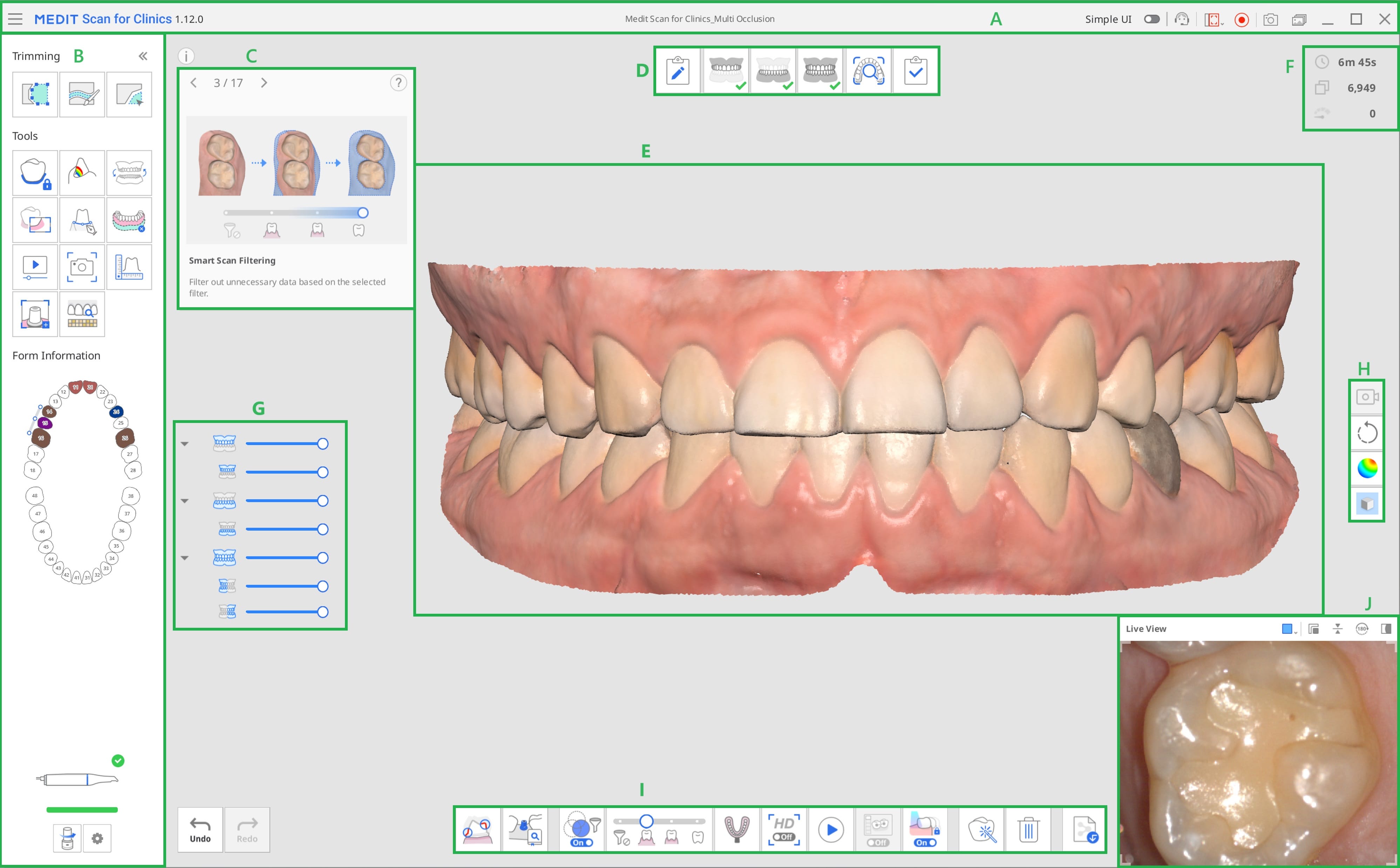

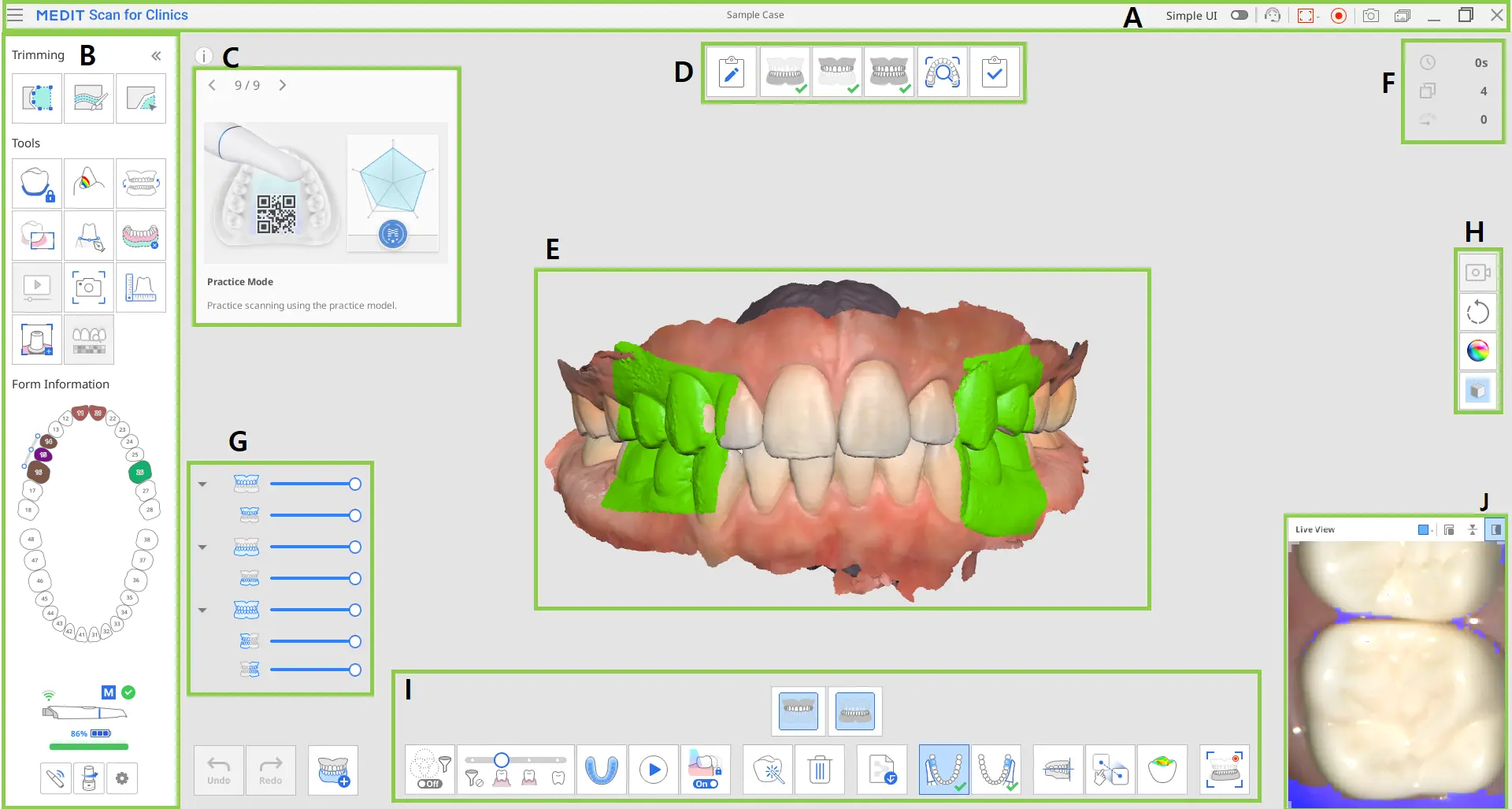

Обзор



A	Строка заголовка
B	Главная панель инструментов
C	Информационное окно
D	Этапы (рабочий процесс)
E	Экран просмотра модели
F	Информация о сканировании
G	Дерево данных
H	Боковая панель инструментов
I	Панель инструментов этапа сканирования
J	Окно просмотра в реальном времени

🔎Примечание

Строка заголовка на macOS может выглядеть иначе, а изображение, в зависимости от разрешения экрана, может иметь разный размер.



Строка заголовка

Строка заголовка состоит из следующих элементов:

	Меню	Содержит основные функции программы, такие как «Сохранить», «Настройки», «Руководство пользователя» и «О программе».
	Простой интерфейс	Кнопка переключения для перехода в простой пользовательский интерфейс.
	Отправить заявку в поддержку	Переводит на страницу Справочного центра Medit для отправки запроса в службу поддержки.
	Выбрать область записи видео	Выбирает область экрана для записи видео. Вы можете записать окно программы полностью или только ту область, где отображаются 3D-данные.
	Начать/остановить запись видео	Записывает или останавливает запись видео. Этот видеофайл может помочь в коммуникации между пациентом, клиникой и лабораторией.
	Скриншот	Захватывает все окно целиком или только область отображения 3D-данных в программе сканирования. Этот файл может помочь в коммуникации между пациентом, клиникой и лабораторией.
	Управление скриншотами	Осуществляет управление захваченными изображениями. Скриншоты автоматически сохраняются в Medit Link. Вы можете удалить или сохранить их на локальном компьютере в форматах JPG, JEP, PNG и BMP.

Нажатие на значок «Меню» открывает следующие опции:

	Сохранить	Сохраняет все изменения в текущем проекте.
	Настройки	Содержит параметры для настройки среды, такие как параметры сканирования.
	Руководство пользователя	Открывает руководство пользователя.
	Подробнее	Показывает подробную информацию о программном обеспечении, сканере и компании.



Главная панель инструментов

Информацию об использовании главной панели инструментов см. в разделе Инструменты главной панели инструментов.

Информация формы

Информация формы, зарегистрированная в Medit Link, содержит информацию о зубах, которые нуждаются в лечении.



Информационное окно

Процессы сканирования и редактирования сопровождаются наглядными изображениями и краткими пояснениями, объясняющими основные функции и знакомящими с инструментами, которые могут быть полезны на данном этапе.

Для общих этапов сканирования информация отображается случайным образом, чтобы предоставить пользователям доступ к различным функциям.



Этапы сканирования

Дополнительную информацию о том, как настроить рабочий процесс сканирования, см. в разделе Управление этапами.



Экран просмотра модели

Данные сканирования, соответствующие выбранному этапу в проекте, показываются в области отображения 3D-данных. Во время сканирования вы также можете просматривать данные, полученные в этой области, в режиме реального времени.

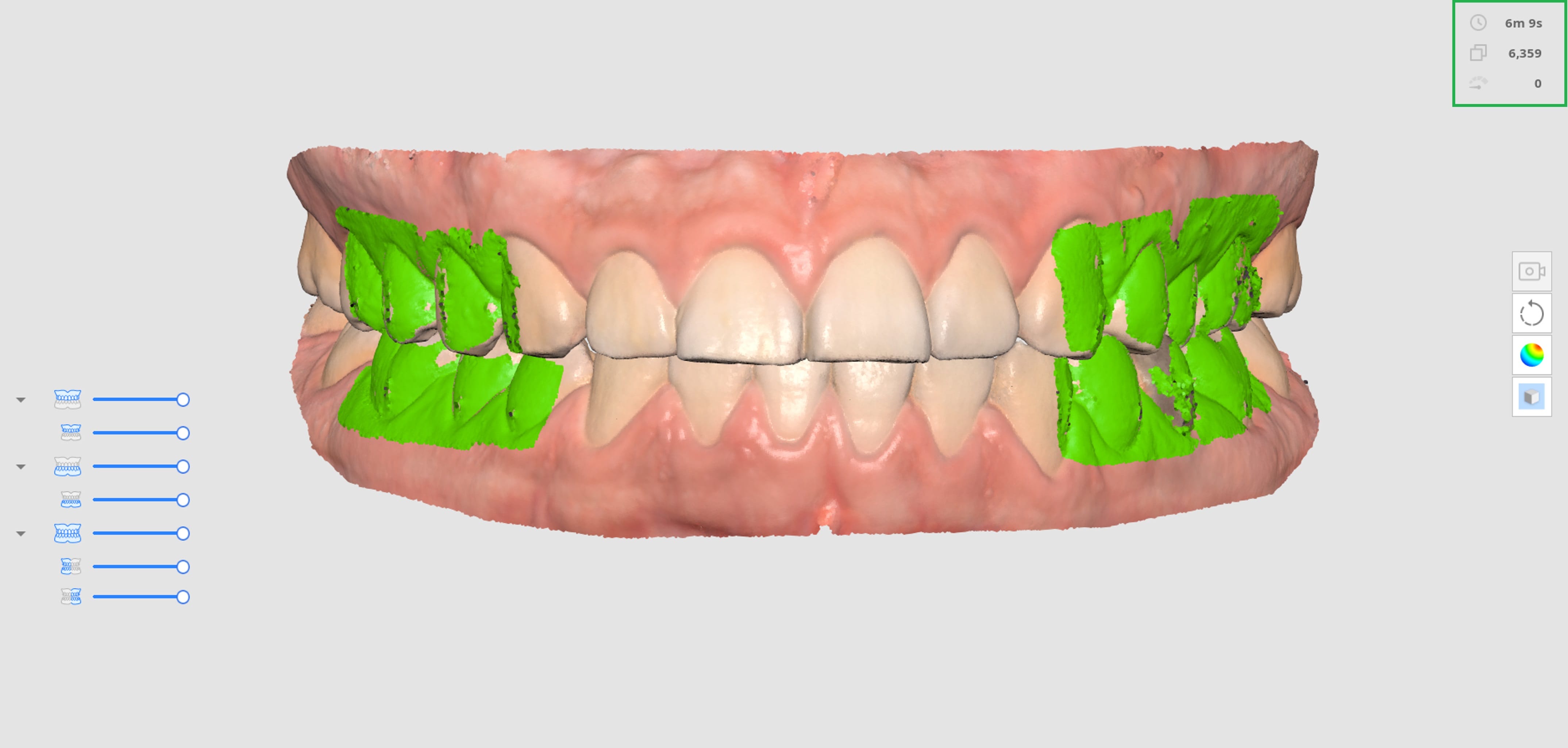

Информация о сканировании

	Время сканирования	Показывает затраченное на сканирование время для каждого этапа сканирования и для всех этапов сканирования.
	Количество кадров	Показывает количество изображений, сделанных во время сканирования, для каждого этапа сканирования и для всех этапов сканирования.
	Скорость сканирования	Показывает текущую скорость сканирования.

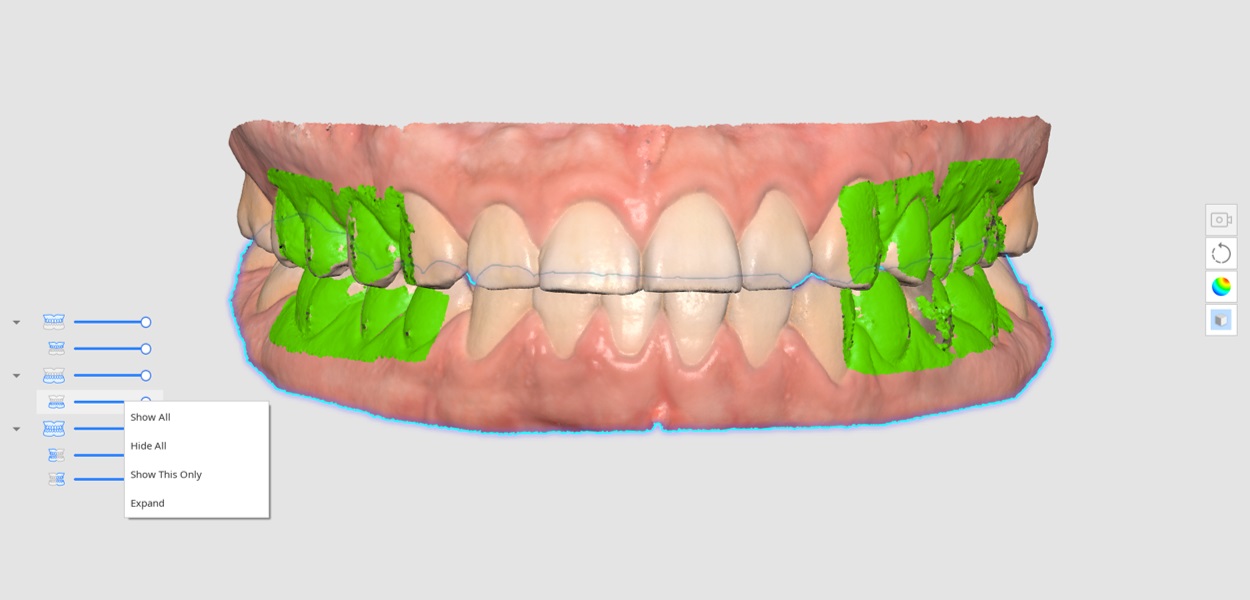

Дерево данных

Дерево данных позволяет управлять параметрами отображения данных на этапе обзора.

• Щелкните правой кнопкой мыши по дереву данных для отображения следующих параметров:
  • Показать все
  • Скрыть все
  • Показывать только это
  • Развернуть/свернуть
• Используйте ползунок, чтобы управлять прозрачностью отображения данных.
• При наведении курсора на значок данных будет выделена соответствующая область. Вы сможете с легкостью дифференцировать и изучить нужные вам данные.



Боковая панель инструментов

Дополнительную информацию об инструментах боковой панели инструментов см. в разделе Инструменты боковой панели инструментов.



Панель инструментов этапа сканирования

Более подробную информацию об использовании инструментов, которые появляются в нижней части экрана для каждого этапа смотрите в разделе Инструменты этапа сканирования.

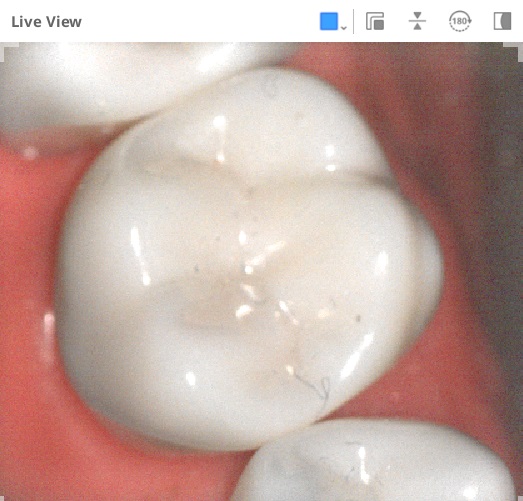

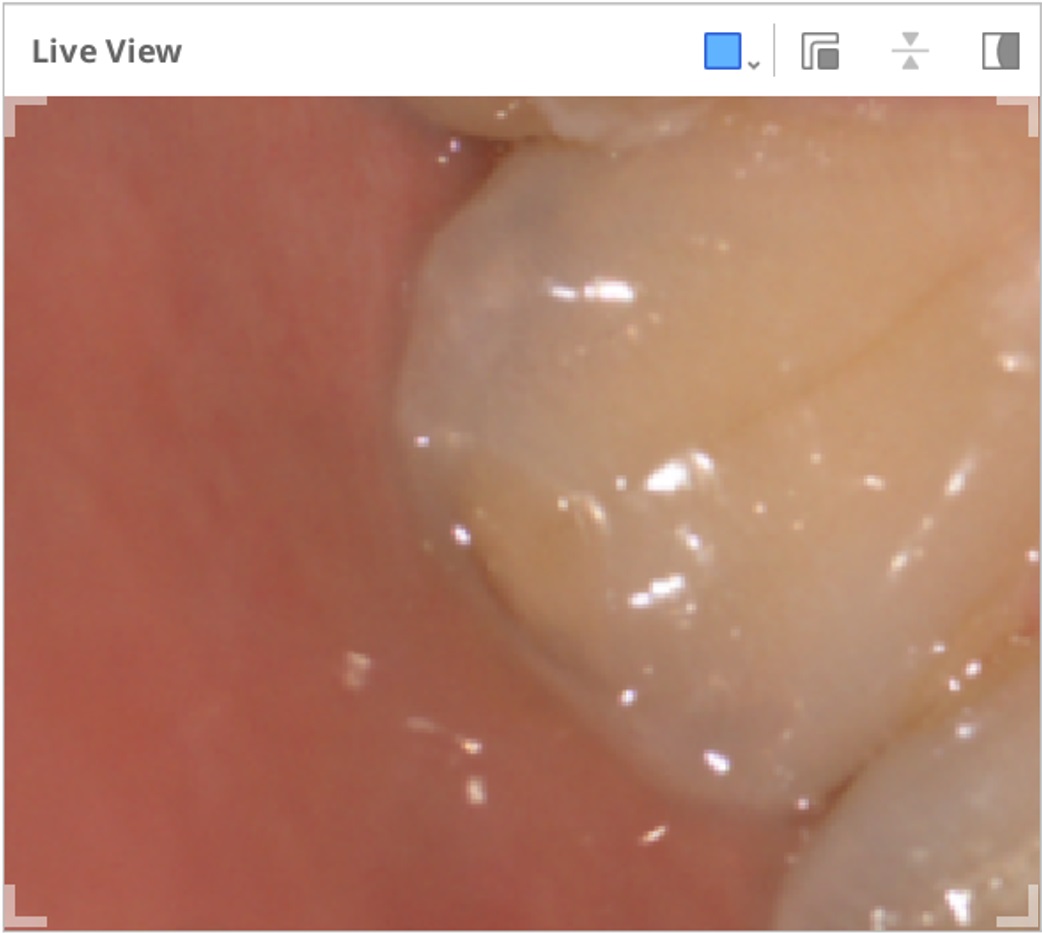

Окно просмотра в реальном времени

Окно просмотра в реальном времени выводит на экран 2D-изображение со сканера и предоставляет набор полезных инструментов для работы.

Строка заголовка окна просмотра в реальном времени содержит следующие инструменты:

	Пользовательская область сканирования	Настраивает область для получения данных сканирования. Вы можете выбрать один из трех предлагаемых нами режимов или настроить область сканирования по своему усмотрению.
	Отсоединить окно просмотра в реальном времени	Перестает фиксировать положение окна просмотра в реальном времени. Размер окна можно изменить после отмены фиксации.
	Сбросить окно просмотра в реальном времени	Возвращает окно просмотра в реальном времени к заданным по умолчанию размеру и положению.
	Перевернуть изображение	Переворачивает изображение на экране. Полезно при выполнении внутриротового сканирования от верхней части головы пациента.
	Повернуть на 180°	Поворачивает данные сканирования на 180 градусов, для того чтобы совместить направление данных зубов на экране с направлением вашего взгляда на зубы пациента.
	Показать/скрыть маскировку	Включает или выключает видимость несканируемой области. Несканируемая область отображается с синей маской.

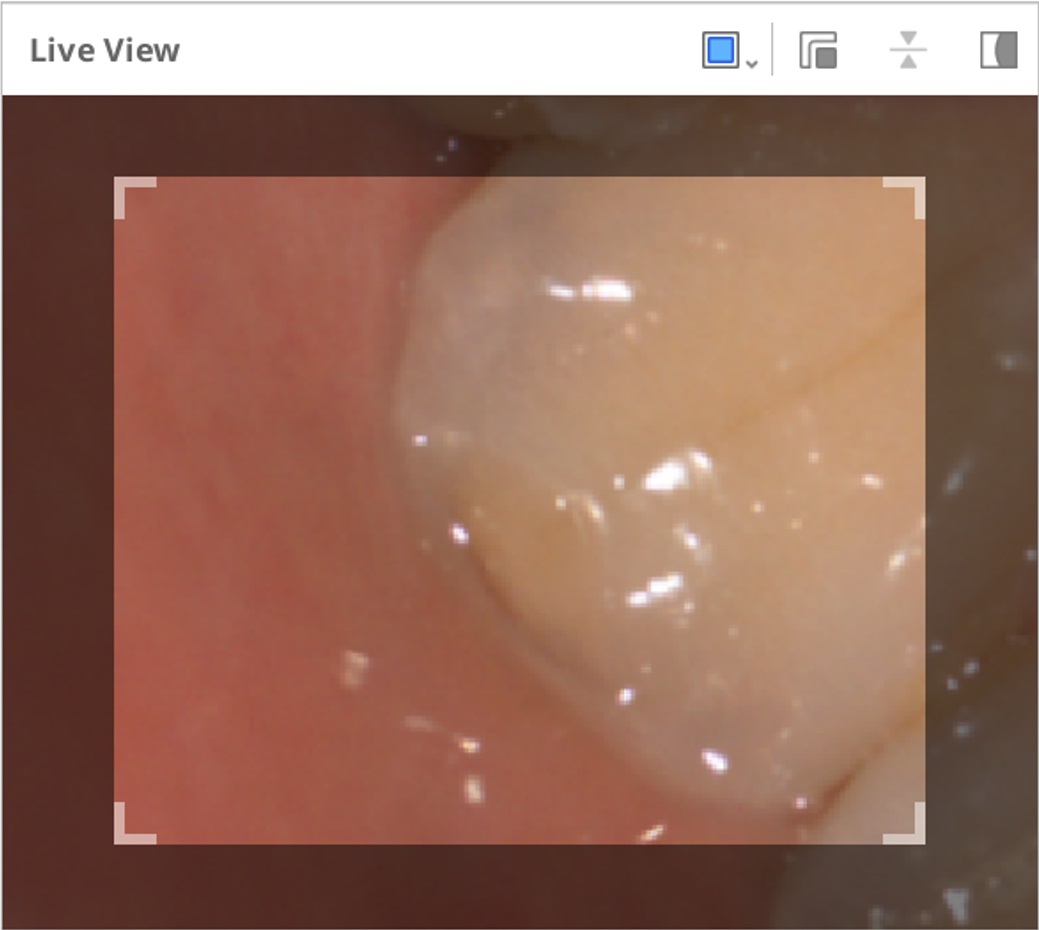

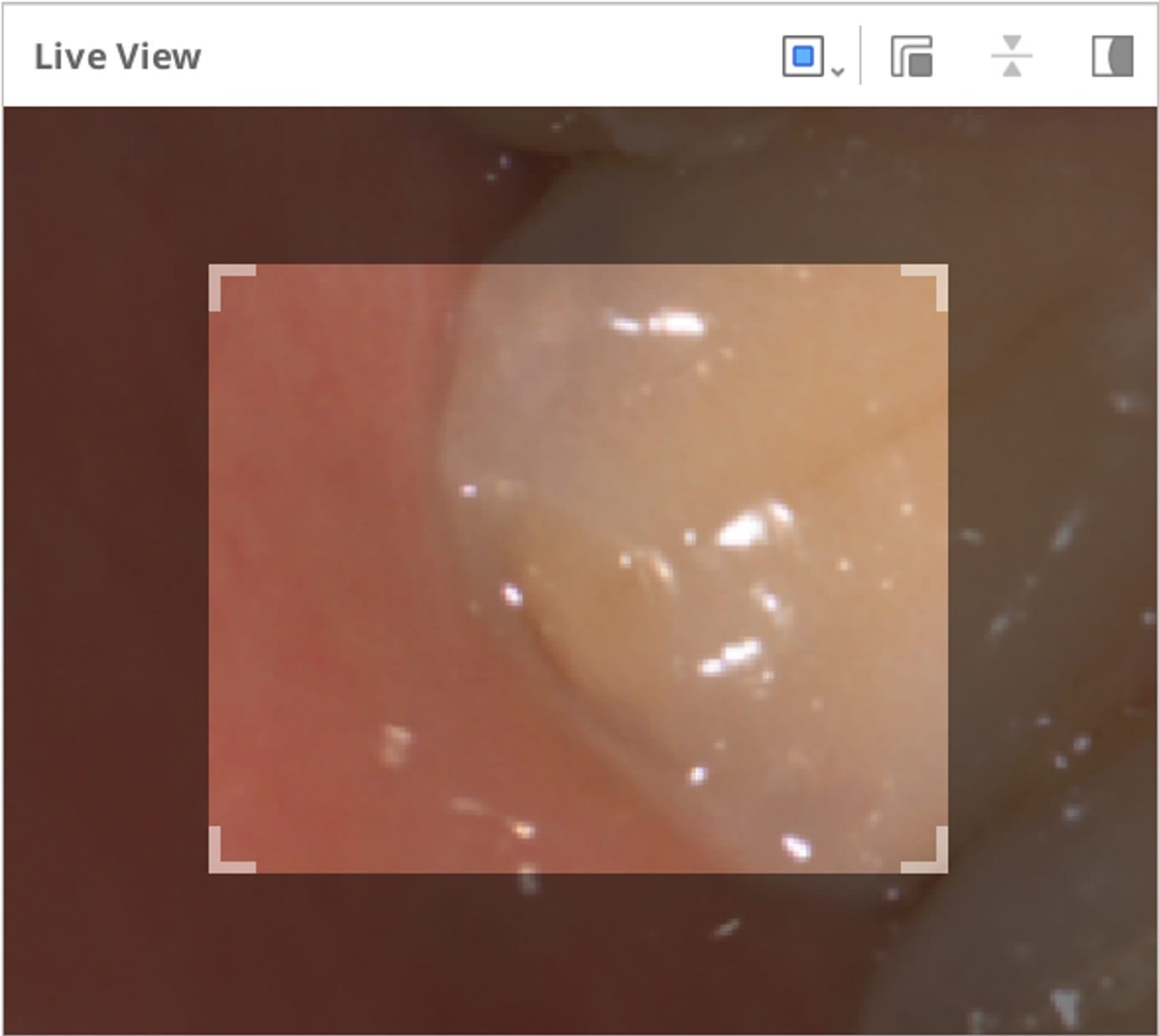

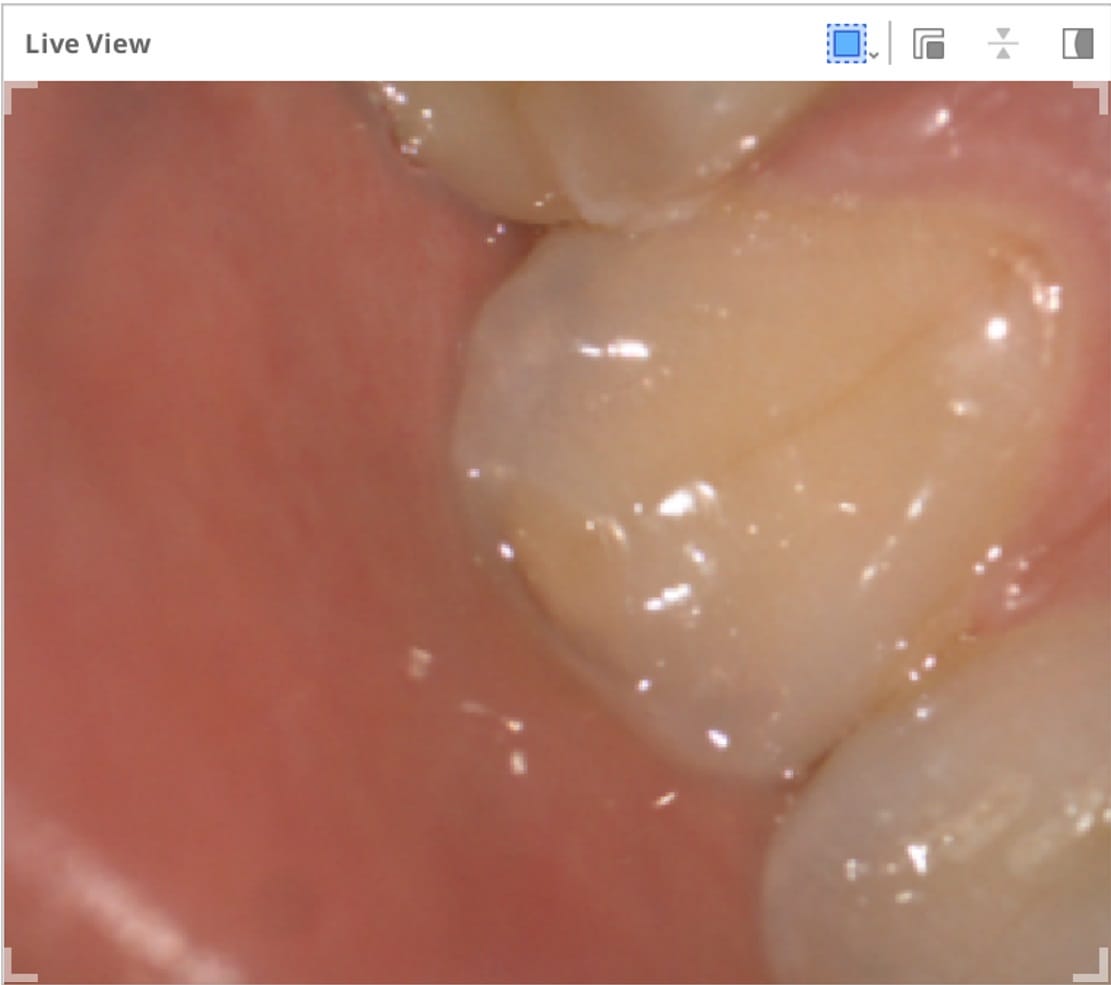

При нажатии на значок «Пользовательская область сканирования» отображаются следующие четыре варианта настройки размера окна просмотра в реальном времени:

Большой	Standard	Маленький	Очень маленький	Пользовательский





Нажатие на значок «Показать/скрыть маскировку» отобразит или скроет несканируемую область следующим образом:

Показать маскировку	Скрыть маскировку

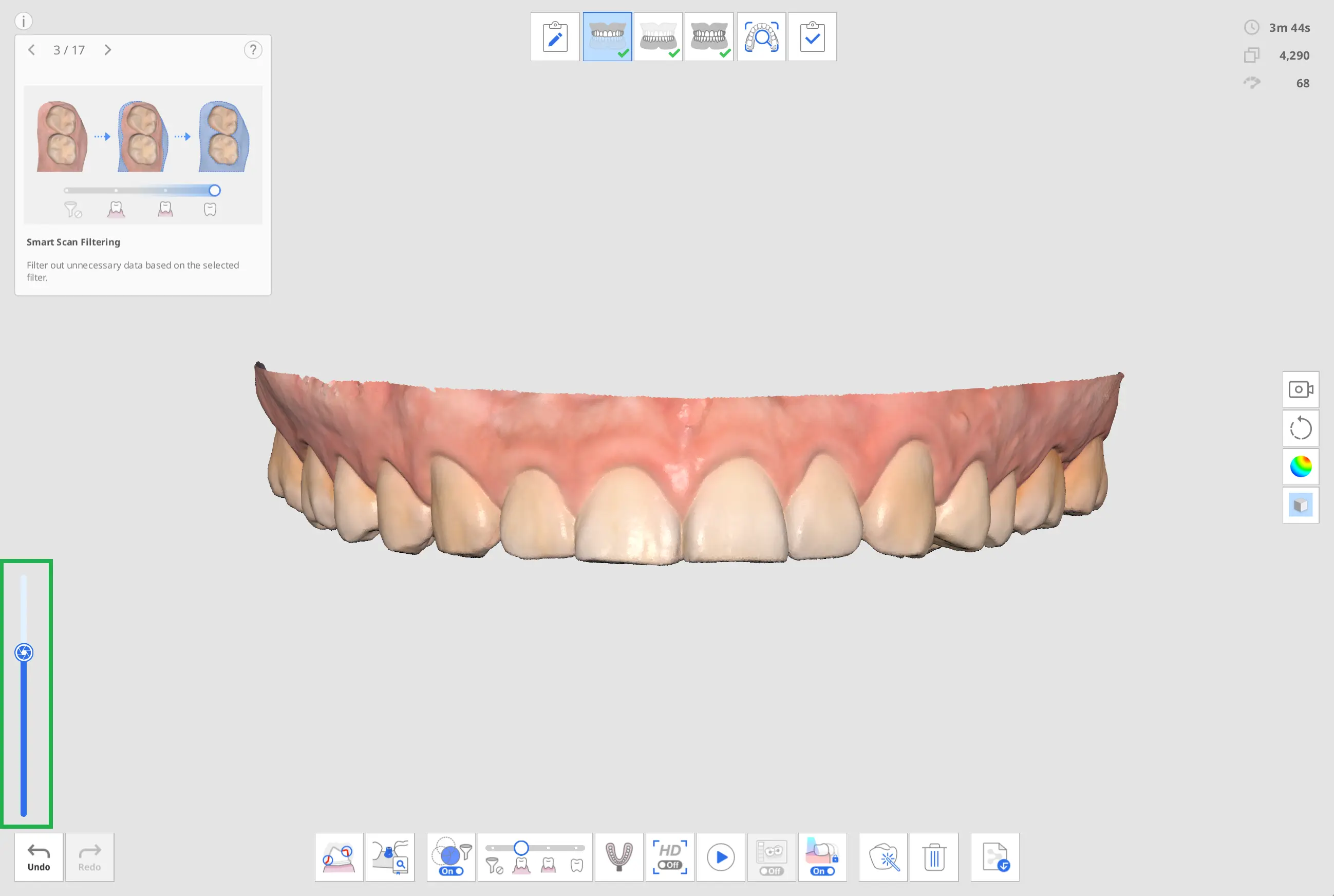

Глубина сканирования



В зависимости от типа сканера глубину сканирования можно настроить следующим образом:

• i500: 12mm - 21mm
• i600, i700, i700 wireless: 12mm - 23mm
• i900, i900 classic: 12mm - 30mm

Большую глубину сканирования можно применить почти ко всем основным работам по сканированию. Малая глубина сканирования полезна при фильтрации данных с шумом, таких как ненужные мягкие ткани.
