📖 Etapa Escanear

Escaneando

Depois de estabelecer a estratégia de escaneamento para o caso, você passará automaticamente para a etapa de Escanear.

A etapa de Escanear consiste em subetapas como Base maxilar, Base mandibular, Multi-Die flexível, Dente preparado (maxila), Dente preparado (mandíbula), etc.

• A ordem de cada subetapa pode ser alterada. A ordem alterada é salva e pode ser aplicada no próximo escaneamento.

Novo escaneamento

Escaneie os itens correspondentes a cada subetapa da etapa Escanear na ordem dos ícones da etapa.

1. Antes de escanear, certifique-se de que o modelo esteja virado para as câmeras e que o mesmo tipo de articulador esteja definido para todos os programas vinculados, como Medit Link, programas de desenho, etc.
2. Coloque o modelo no scanner.
3. Selecione uma rota de escaneamento para o processo de escaneamento. Você pode pular esta etapa se quiser usar a rota do escaneamento padrão ou quando a opção "Executar escaneamento automático adicional" estiver habilitada em Configurações > Scanner de bancada > Escaneamento adicional.

4. Clique no ícone "Escanear" na parte inferior.
   Por padrão, a tecla Espaço é definida como Escanear. Em Configurações, você pode configurar as teclas de atalho para o Medit Scan for Labs.

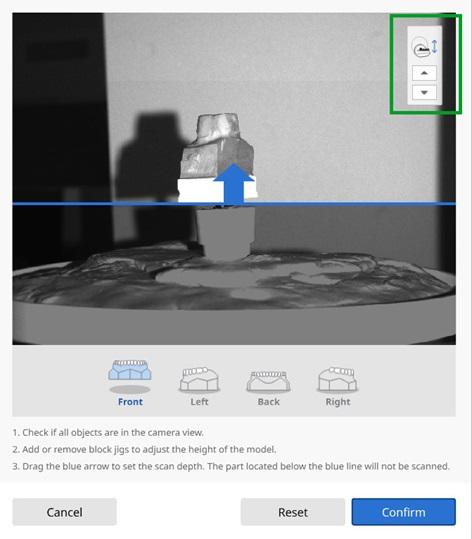

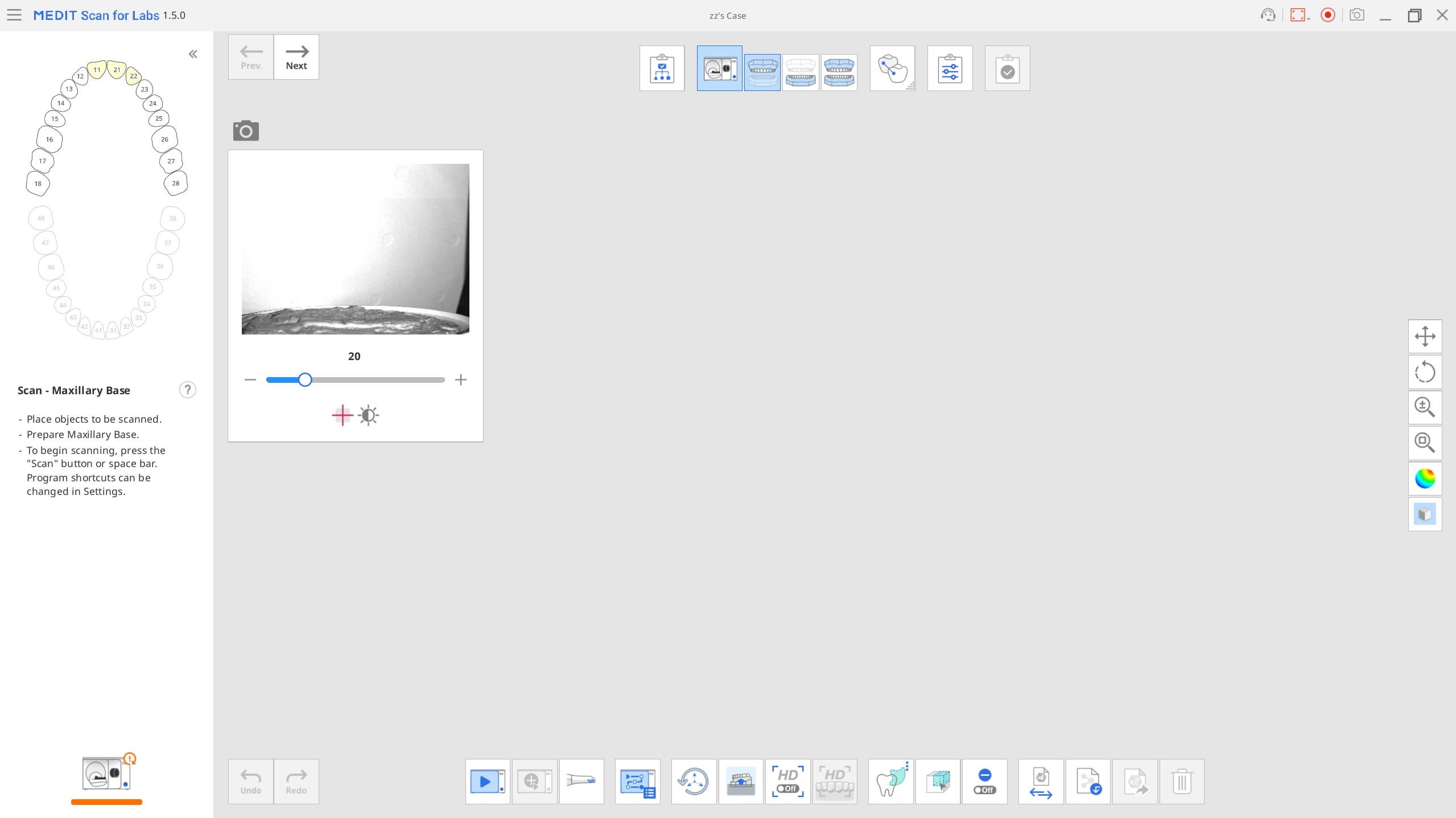

5. Antes do início do escaneamento, será solicitado que você ajuste a área de escaneamento.
6. Arraste para mover a linha azul e definir a altura apropriada, depois, clique no botão "Confirmar".


   Confirme se o modelo se ajusta à visualização da Câmera em todas as direções.

   Você pode ajustar os eixos do scanner clicando nos botões para cima/para baixo no canto superior direito da janela.

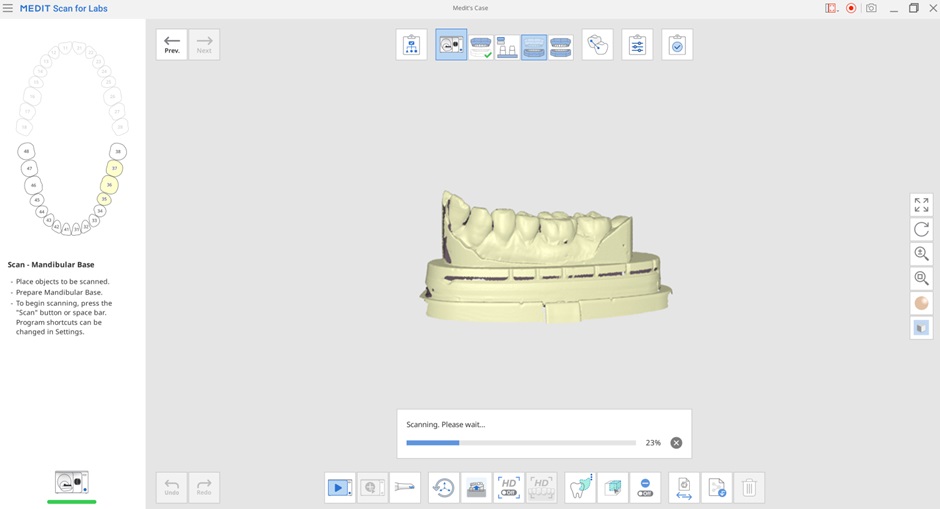

7. O escaneamento começa de acordo com a rota do escaneamento especificada. Não toque no scanner enquanto o escaneamento estiver em andamento. Ele levará alguns segundos para ser concluído.

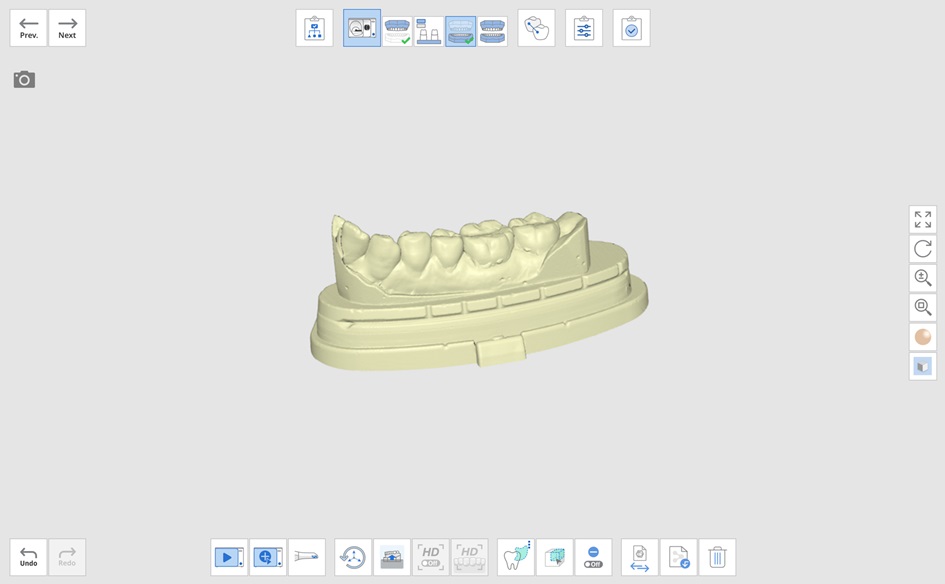

8. Clique no botão "Avançar" no canto superior esquerdo da área de exibição de dados para passar para a próxima etapa de escaneamento.

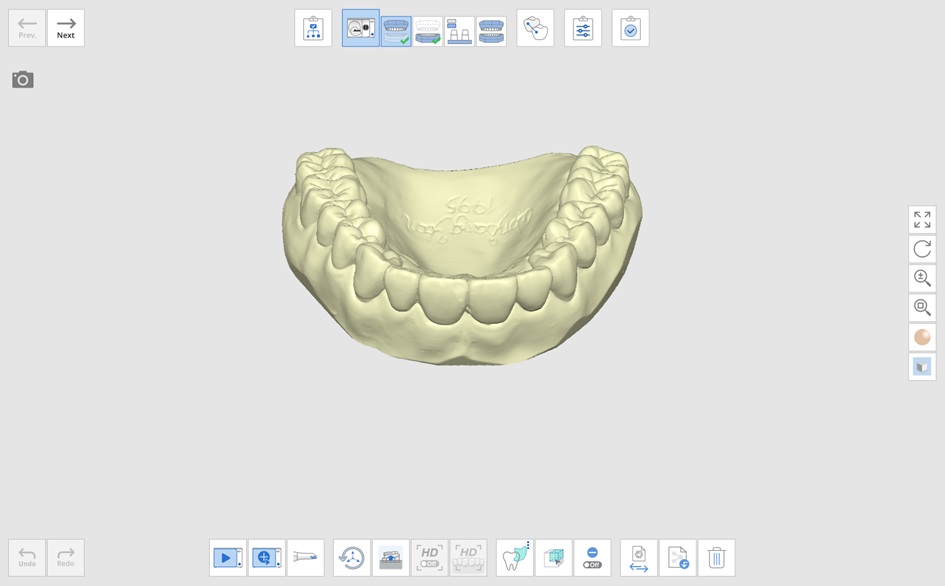

Reescanear

1.  Clique no ícone "Escanear" na parte inferior após a conclusão do escaneamento.

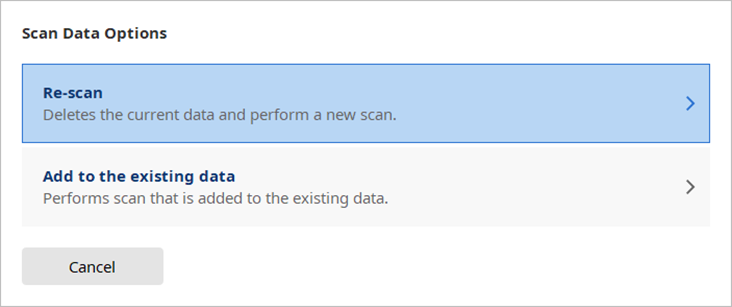

2. Aparece a seguinte caixa de diálogo.
3. Clique em "Reescanear"para excluir os dados de escaneamento existentes e realizar um novo escaneamento ou em "Adicionar aos dados existentes" para adquirir dados adicionais sem excluir os dados de escaneamento anteriores.



Escaneamento adicional

Escaneamento automático adicional

O programa pode identificar automaticamente as áreas que necessitam de escaneamentos adicionais com base nos dados adquiridos.

🔎Aviso

É possível ativar ou desativar a opção "Executar escaneamento automático adicional" em Configurações > Scanner de bancada > Escaneamento adicional e definir quando iniciar o escaneamento automático adicional.

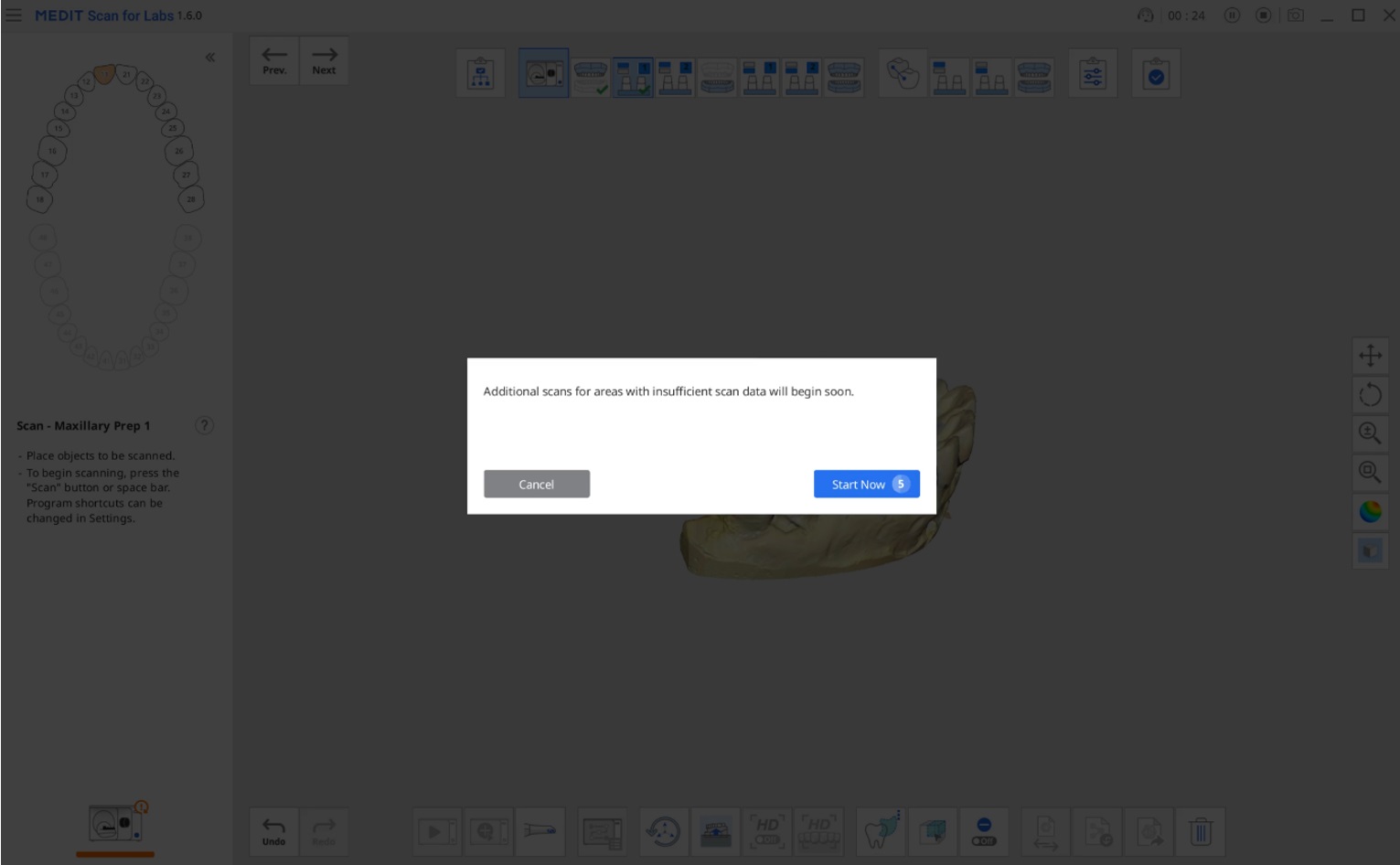

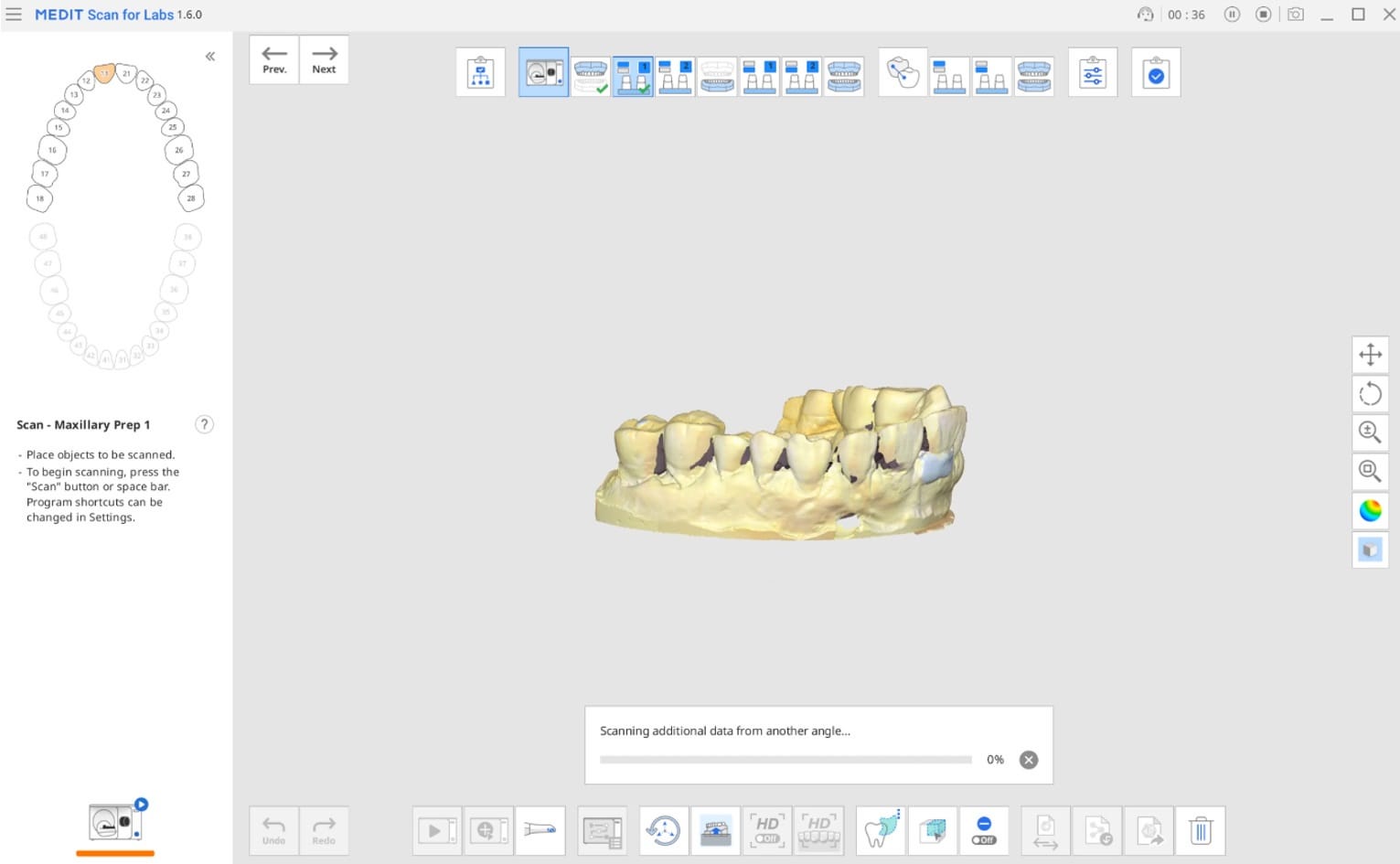

1.  Depois da conclusão do escaneamento inicial, o programa solicitará ao usuário que confirme o início do escaneamento adicional.

2. Clique em "Iniciar agora" para iniciar o escaneamento automático adicional. Mesmo que você não clique no botão, o escaneamento adicional será iniciado quando tiver passado o tempo definido.

3. Em algumas etapas, os processos de 1 a 3 acima são repetidos várias vezes.
4. Após a conclusão do escaneamento automático adicional, o usuário pode verificar os dados de escaneamento e executar "Adicionar escaneamento" se os dados de escaneamento ainda forem insuficientes.

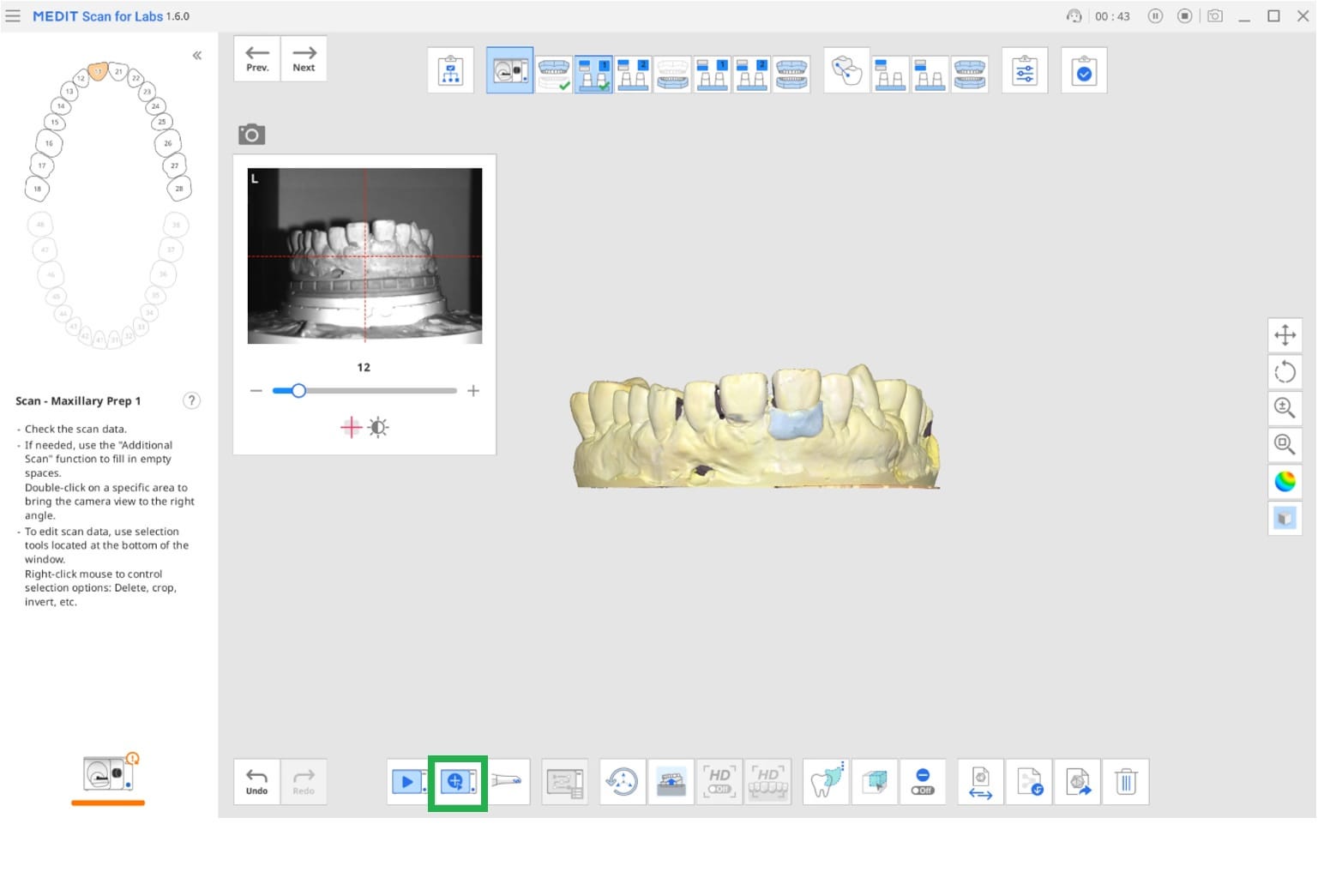

Escaneamento manual adicional

Com o ícone "Escaneamento adicional" na parte inferior da tela, você pode obter dados adicionais sobre a área específica do modelo sem substituir os dados de escaneamento existentes.

1. Rotacione o modelo para levar o local ausente para frente. Você pode clicar duas vezes no local ausente para virar as câmeras em direção ao local vazio.
2. Clique no ícone "Escaneamento adicional" na parte inferior.
3. O local vazio será preenchido depois que o scanner de bancada adquirir escaneamentos adicionais.
4.  Se você rotacionar o modelo e clicar em "Escaneamento adicional" durante um escaneamento adicional, ele será agendada para o próximo escaneamento adicional de modo que você possa escanear continuamente.

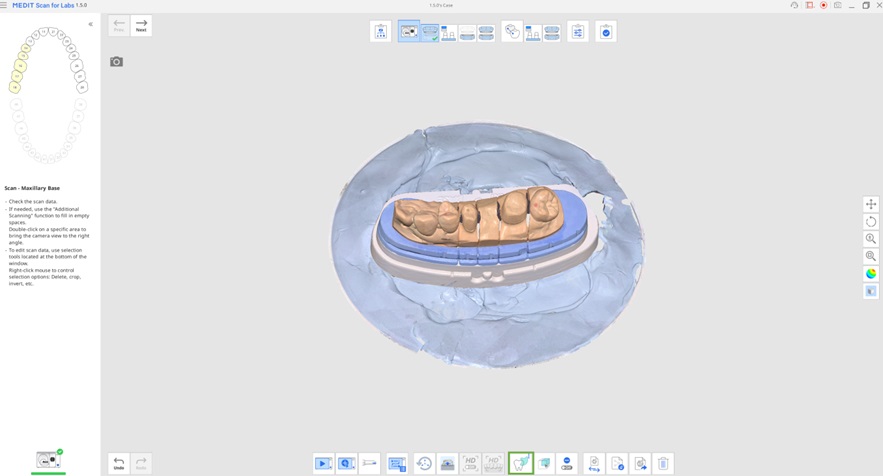

Escanear usando scanner intraoral

Você também pode usar um scanner intraoral para obter dados adicionais de escaneamento.

1. Conecte o scanner intraoral ao computador.
2. Verifique o estado do scanner para ver se ele está calibrado.
3. Clique na opção "Escanear usando o scanner intraoral" na parte inferior.
4.  Coloque a ponta do scanner no local vazio e escaneie o modelo.
5. O local vazio será preenchido depois que você adquirir escaneamentos adicionais com o scanner intraoral.

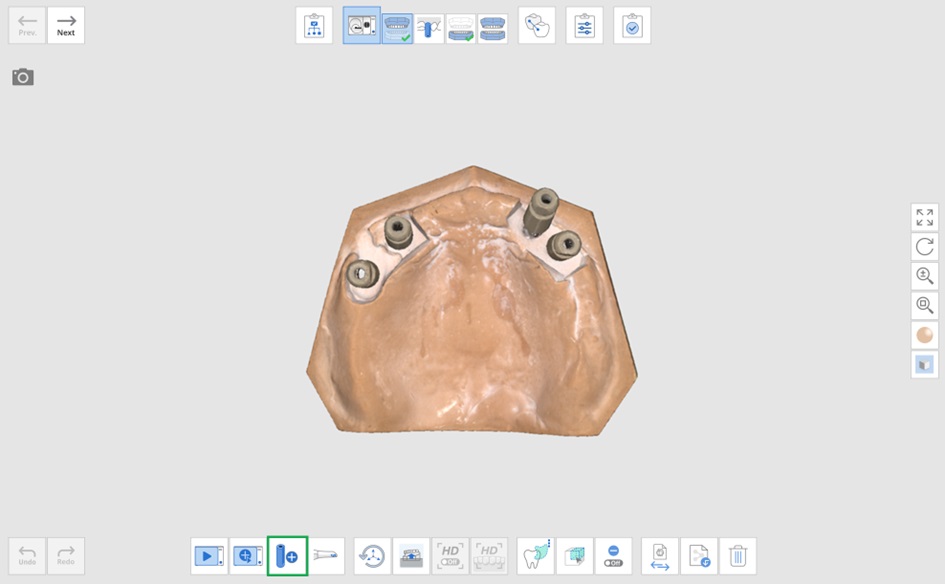

Adicionar outro scan body

Você pode realizar um escaneamento adicional do Scan Body após colocar os scan bodies nos diferentes dentes. Essa função é útil quando você não tem scan bodies suficientes.

Por exemplo, aqui temos um caso que exige quatro scan bodies, mas apenas dois scan bodies estão disponíveis.

1. Coloque os dois scan bodies no modelo e clique no ícone "Escanear".

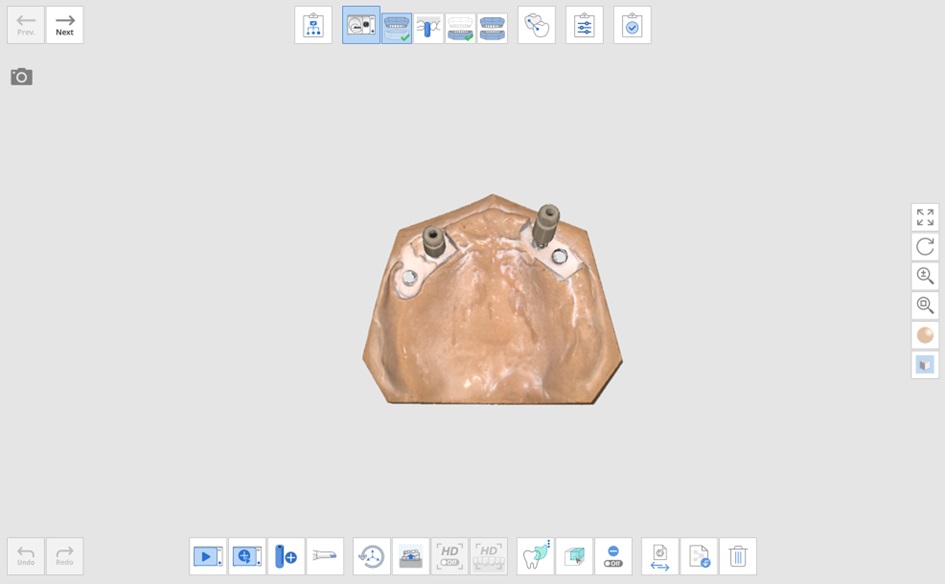

2. Você obterá os dados de escaneamento com dois scan bodies.
3.  Mova os dois scan bodies para as outras duas posições no modelo e clique no botão "Adicionar outro scan body".

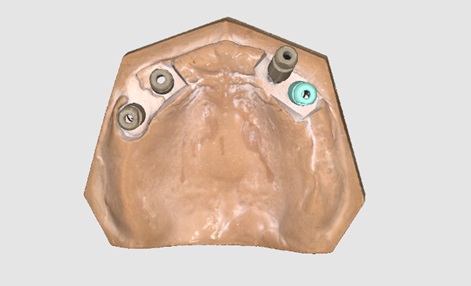

4.  O programa realizará escaneamentos adicionais para complementar os dados existentes.



Ferramentas da etapa Escanear

	Escanear	Inicia o processo de escaneamento.
	Escaneamento adicional	Executa escaneamento adicional em áreas específicas do modelo sem substituir o existente.
	Adicionar outro scan body	Realiza um escaneamento adicional de Scan Body após mudar a posição do Scan Body na base.
	Escanear com scanner intraoral	Realiza um escaneamento adicional usando um scanner intraoral.
	Gerenciar rota de escaneamento	Selecione uma rota de escaneamento para o processo de escaneamento. É possível registrar uma nova rota de escaneamento adicionando disparos a uma existente. (Disponível com T710/T510/T310)
	Inicializar eixos	Redefine os eixos do scanner para a posição padrão.
	Ajustar área do scanner	Ajusta a profundidade do escaneamento.
	Modo HD	Alterna para o modo de escaneamento HD. (*Disponível com T710/T510/T310)
	HD para modelos brilhantes	Alterna para o modo de escaneamento HD de modelos brilhantes feitos de resina ou cera. (*Disponível com T710/T510/T310)
	Seleção à mão livre	Seleciona uma área desenhada livremente nos dados.
	Seleção de caixa	Seleciona uma região retangular nos dados.
	Seleção em Ilha	Seleciona dados desacoplados do restante dos dados ao clicar neles.
	Seleção de cor	Selecione todas as áreas com a cor idêntica ou semelhante à do local do clique do mouse nos dados de escaneamento.
	Alternar modo de seleção	Alterna o modo de seleção entre seleção de superfície e seleção de volume.
	Modo de cancelamento da seleção	Quando ativada, desmarca a área selecionada usando as ferramentas de seleção de área.
	Trocar os dados	Troca os dados da etapa atual pelos de outra etapa.
	Importar dados 3D	Importa arquivos de dados 3D do Medit Link ou PC local. Você pode importar vários arquivos de dados 3D de uma só vez para multi-dies flexíveis.
	Exportar dados 3D	Exporta arquivos de dados 3D para o PC local. É possível selecionar o formato de arquivo entre .stl, .obj e .ply.
	Excluir	Exlui todos os dados na tela.
	Desfazer	Desfaz a ação anterior.
	Refazer	Refaz a ação.

Gerenciamento da rota de escaneamento

Selecionar a rota do escaneamento

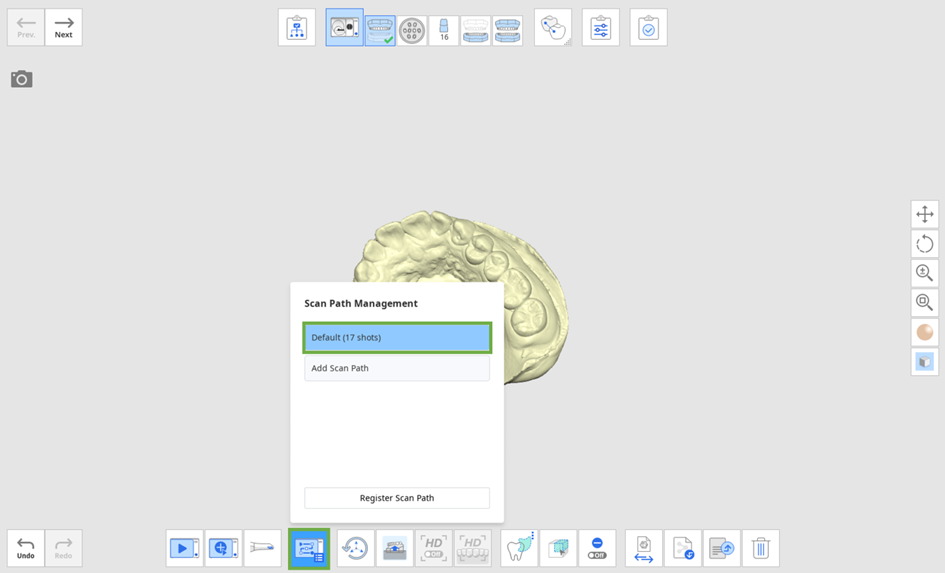

1. Clique no ícone "Selecionar rota de escaneamento" na parte inferior.
2. Selecione uma rota de escaneamento na lista da caixa de diálogo Gerenciamento da rota de escaneamento.
3. A rota de escaneamento selecionada é aplicada ao grupo de escaneamento e será usada para escanear o grupo.

Registrar rota do escaneamento

Se você quiser registrar uma nova rota de escaneamento modificando uma existente, execute as etapas abaixo.

1. Clique no ícone "Escaneamento adicional" para preencher os lugares vazios nos dados após o primeiro escaneamento.
2. Clique no ícone "Selecionar rota de escaneamento".

3. Clique no botão "Registrar rota do escaneamento" na caixa de diálogo Gerenciamento da rota de escaneamento.
4. Os disparos adicionais do escaneamento adicional são exibidos na seção esquerda.
5. Clique nos disparos desejados na seção "Selecionar disparos" e selecione uma rota de escaneamento na lista suspensa no canto superior direito.
6. Os disparos selecionados são adicionados à rota de escaneamento à direita.
7. Você pode selecionar o modo de câmera se usar um scanner T710.
   Câmera horizontal: modo de câmera padrão para escaneamento
   Câmera vertical: modo de câmera para limpar dados de escaneamento entre os dentes
8. Depois de selecionar disparos e adicioná-los a uma rota de escaneamento, clique em "Salvar como" para salvar a nova rota de escaneamento.

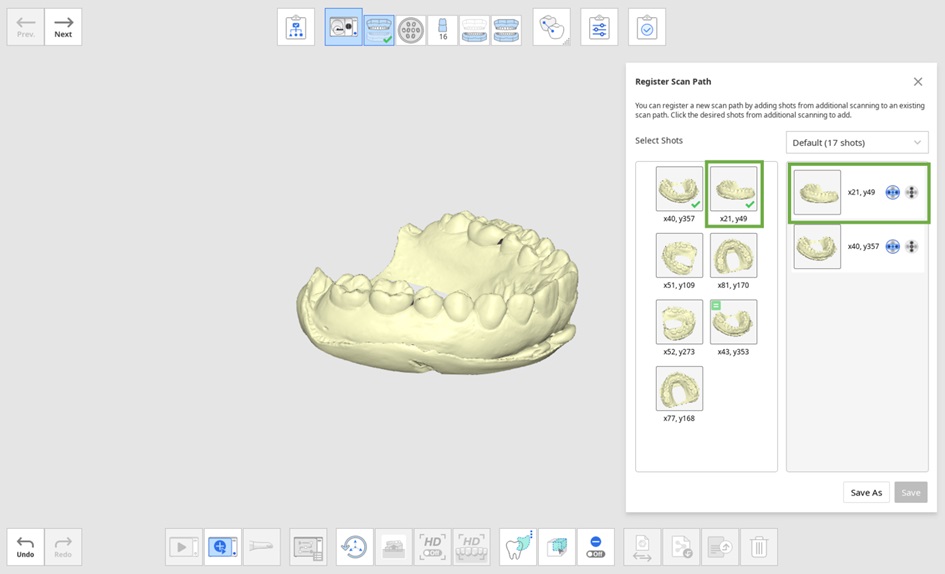

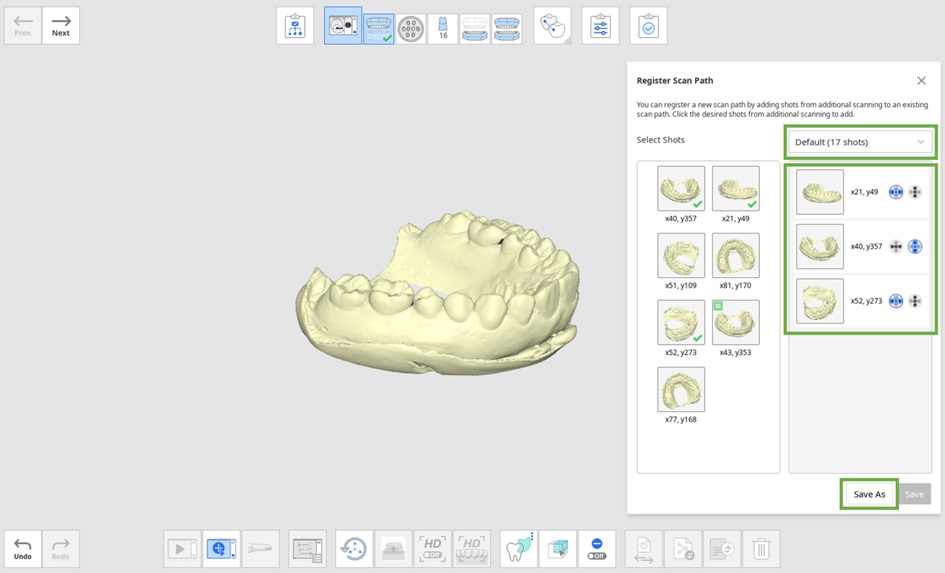

   Por exemplo, o caso na figura abaixo mostra que três disparos adicionais são adicionados à rota de escaneamento "Padrão (17 disparos)".

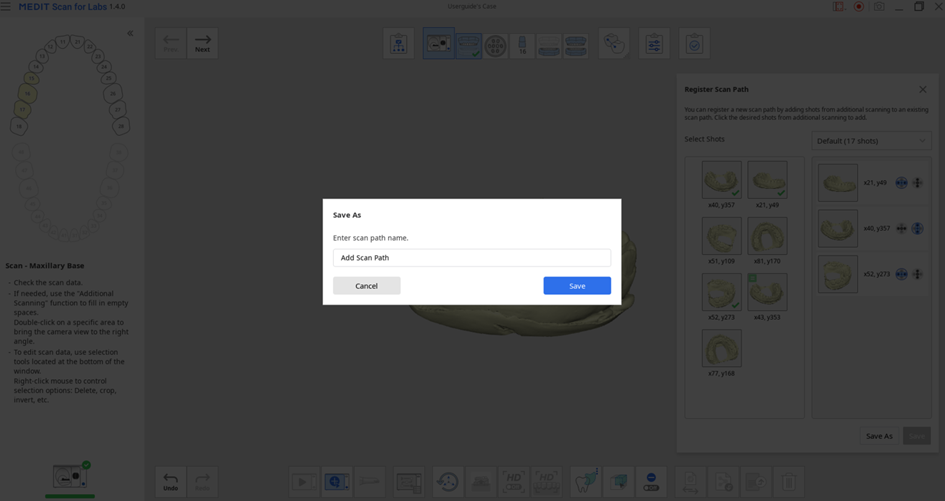

9. Edite o nome da nova rota de escaneamento e clique em "Salvar".

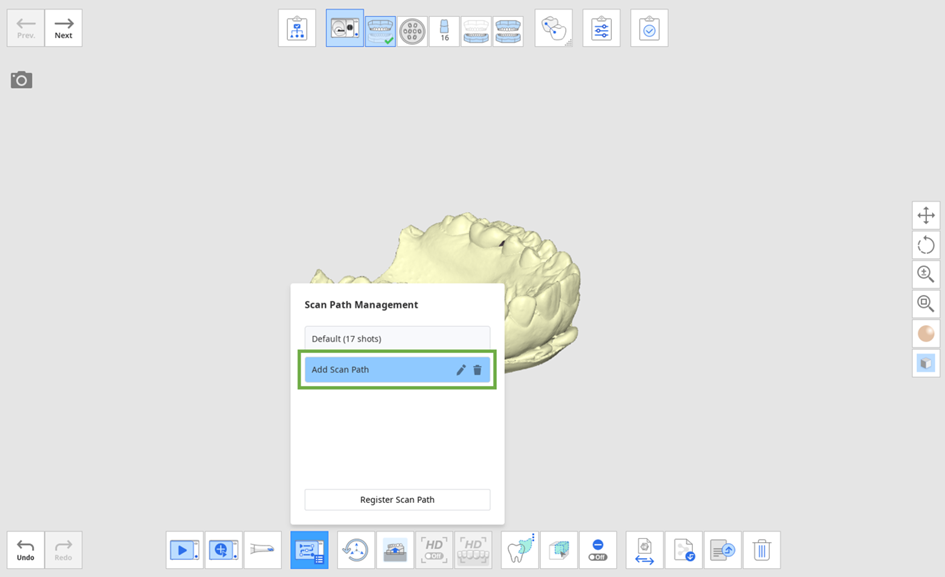

10. A nova rota de escaneamento é adicionada à lista na caixa de diálogo "Gerenciamento da rota de escaneamento".

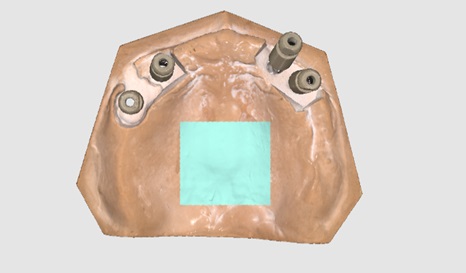

Ferramentas de seleção de área

O Medit Scan for Labs fornece três tipos de ferramentas de seleção.

Seleção à mão livre	Seleção de caixa	Seleção em Ilha

1. Selecione uma área com as ferramentas de seleção de área.
2. Clique com o botão direito do mouse na área selecionada para ver as opções de controle dos dados.
3. Selecione uma das seguintes opções.
   • Selecionar tudo: seleciona todos os dados na tela.
   • Desmarcar tudo: cancela a seleção de dados.
   • Inverter: selecione todas as áreas não selecionadas quando cancelar a seleção da área selecionada anteriormente.
   • Cortar: corta tudo, exceto a área selecionada.
   • Excluir: exclui os dados selecionados.

Ferramenta de seleção de cor

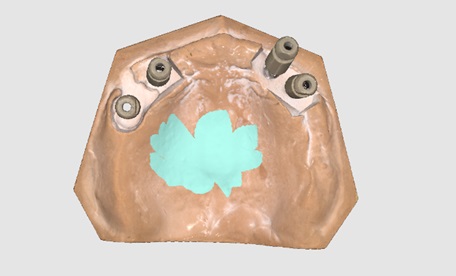

Você pode selecionar as áreas da mesma cor nos dados de escaneamento para uma edição rápida e fácil.

🔎Aviso

A ferramenta está disponível apenas quando a opção "Textura" é selecionada na caixa de diálogo Estratégia de escaneamento.

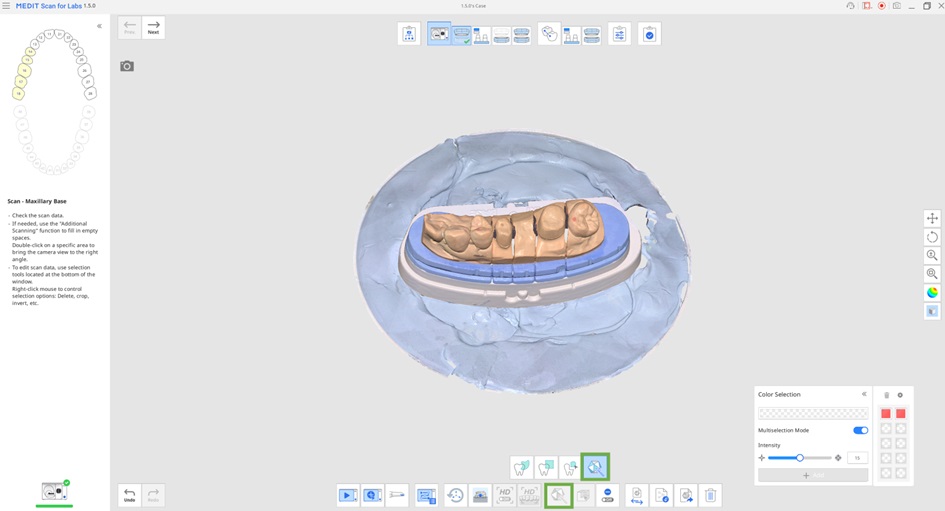

1. Depois de adquirir os dados na etapa Escanear, clique na ferramenta "Seleção de área" na parte inferior e selecione a ferramenta "Seleção de cor".
2. Clique no local nos dados de escaneamento com a cor que deseja escolher.
3. Todas as áreas com a mesma cor nos dados serão selecionadas automaticamente.
4. Você pode cortar ou excluir as áreas selecionadas.

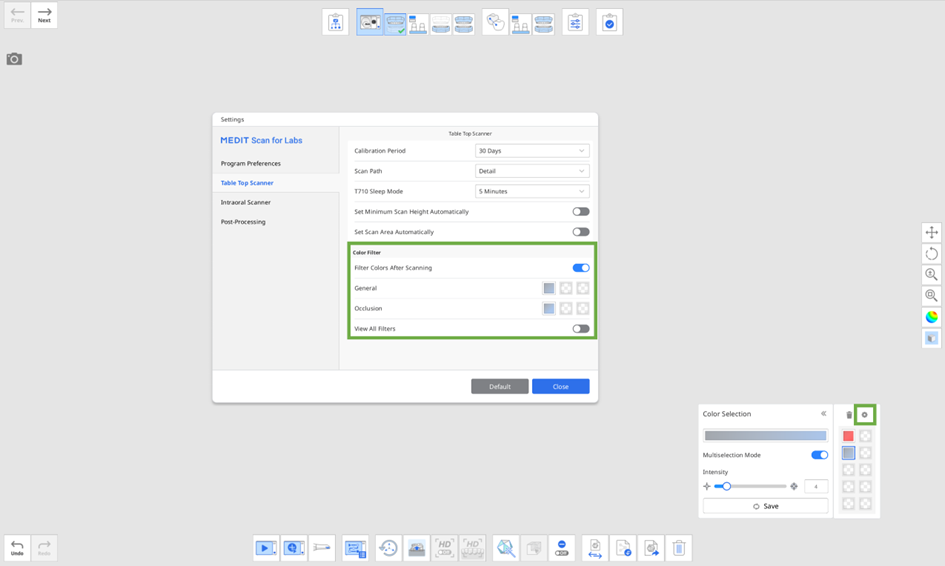

5. Você pode ativar a opção "Filtro de cor" em Configurações para remover as cores registradas automaticamente quando o escaneamento for concluído.

   🔎Aviso

   Você pode designar cores diferentes para filtrar de cada etapa de escaneamento.

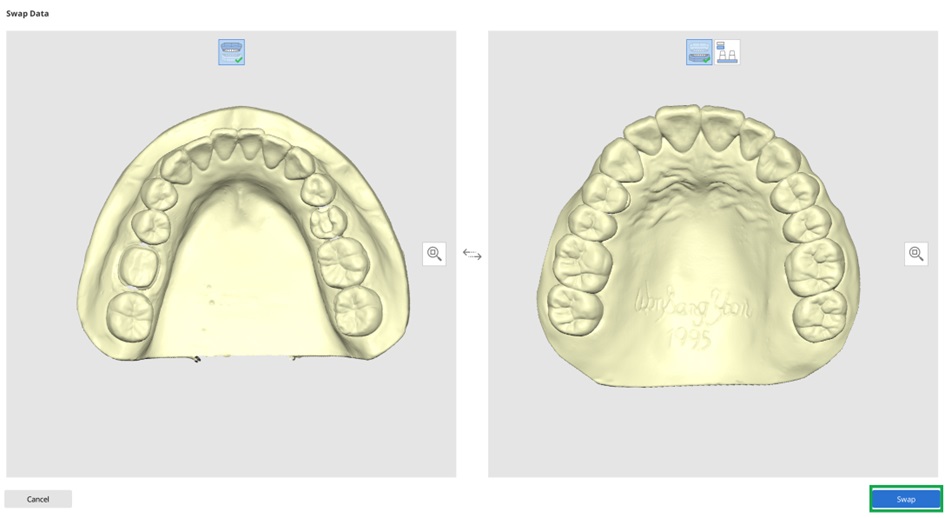

Trocar os dados

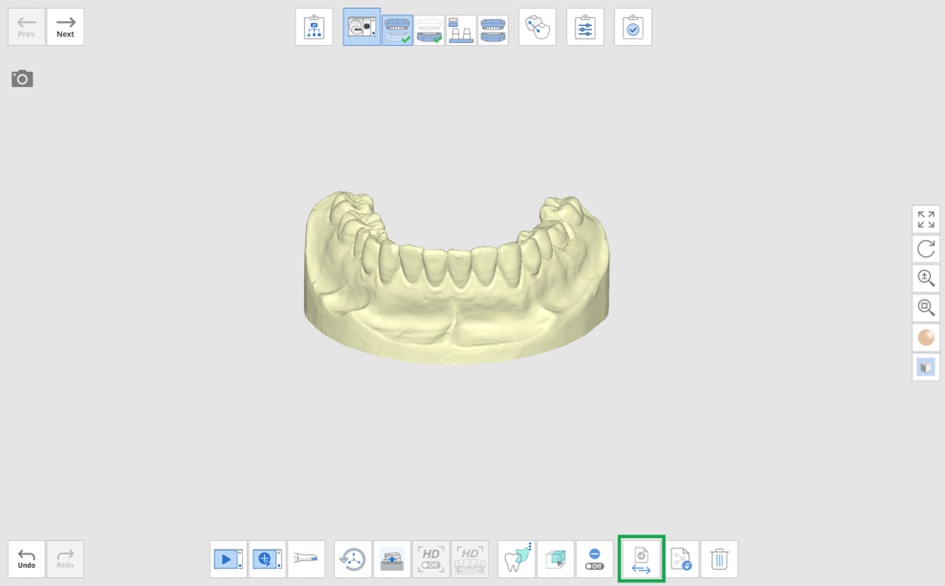

1. A seguir, um exemplo das bases maxilares e da mandibulares sendo trocadas e escaneadas. Para uma correção fácil, clique no botão "Troca de dados" na etapa de escaneamento da base da maxila.

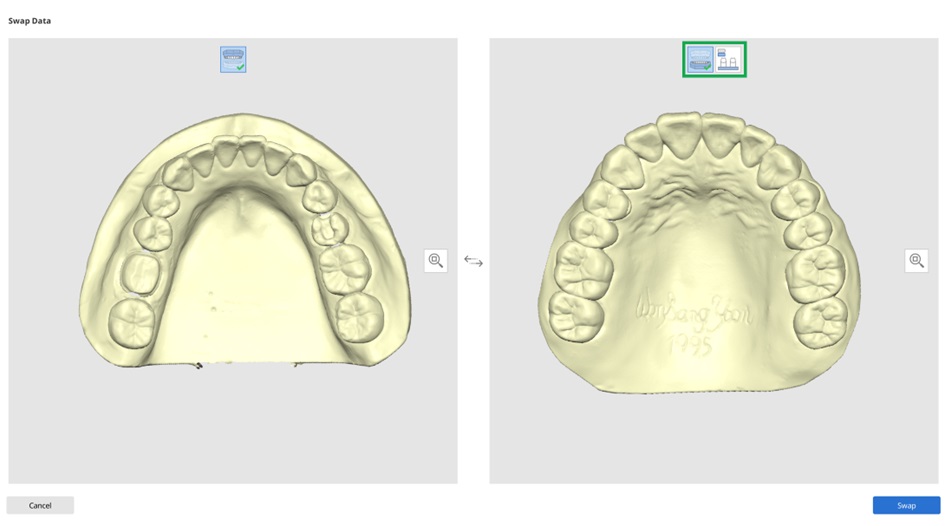

2. Selecione a etapa de escaneamento com a qual deseja trocar os dados.
3. Clique em "Trocar" para trocar dados.
4. Você pode ver que os dados da base maxilar e mandibular foram trocados com sucesso.

Importar dados 3D

1. Clique no ícone "Importar dados 3D".

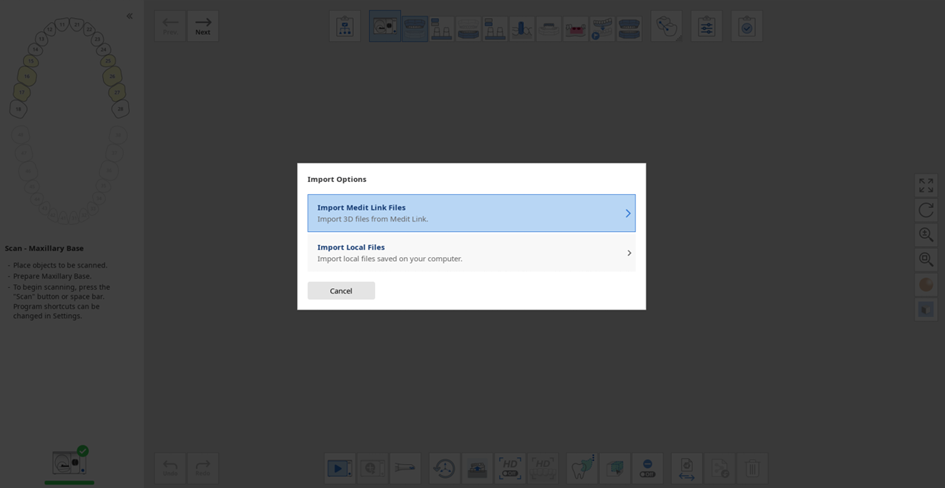

2. Selecione se deseja importar arquivos do Medit Link ou do seu PC local.
3. Selecione o arquivo a importar. Você pode importar vários arquivos de dados 3D de uma só vez para casos de multi-dies flexíveis.
4. Os dados 3D são importados para a etapa de escaneamento.

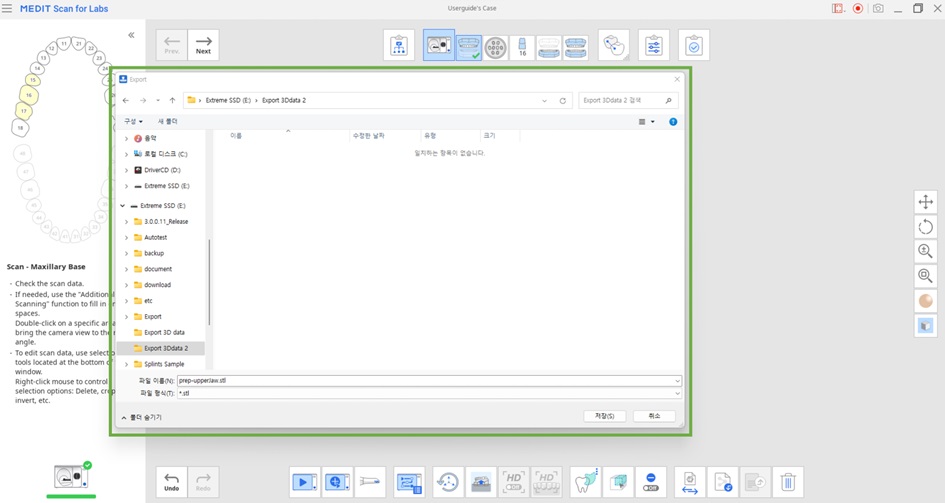

Exportar dados 3D

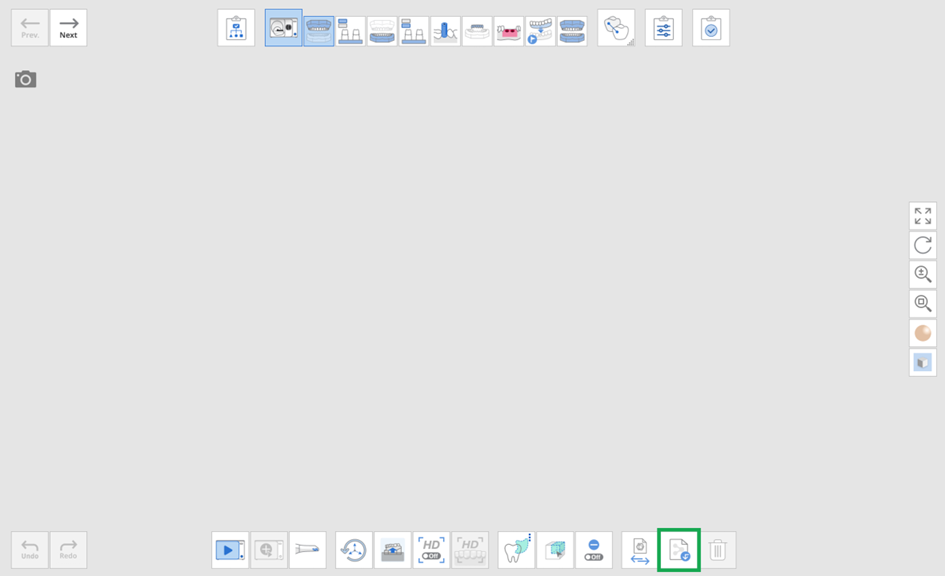

1. Clique no ícone "Exportar dados 3D".
2. Selecione um local de pasta para salvar o arquivo no PC local.

   Você pode exportar arquivos nos formatos .stl, .obj e .ply.

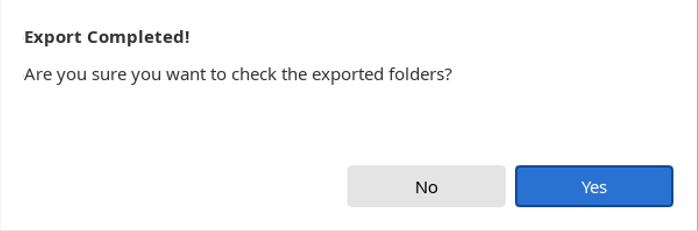

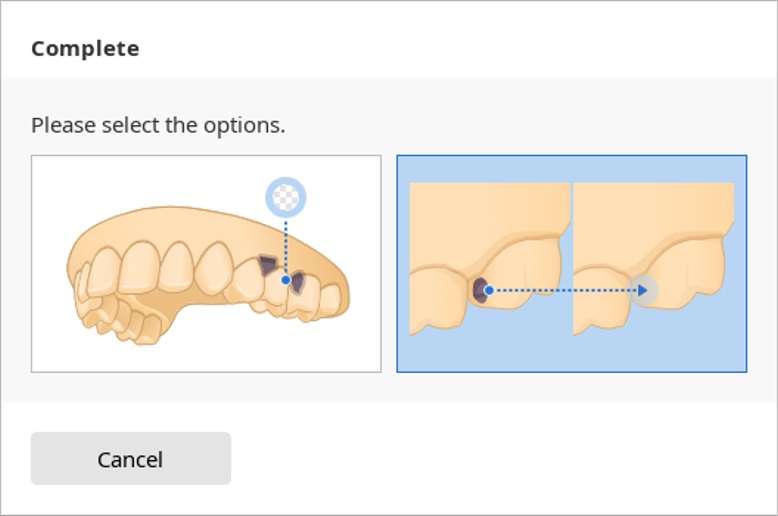

3. Selecione uma opção na caixa de diálogo Concluir.

4. Os dados são exportados para o local selecionado após o processamento.
5. Selecione "Abrir" a fim de ir diretamente para o diretório da pasta.
