📖 Estratégia de escaneamento

Fluxo de trabalho

Se você estiver pronto para iniciar seu escaneamento com Medit Scan for Labs, primeiro precisa estabelecer o fluxo de trabalho para o caso.

Na parte superior da tela, você pode ver as cinco etapas de escaneamento que compõem o fluxo de trabalho, conforme mostrado na imagem a seguir.

Com base nas informações do formulário inseridas no aplicativo Medit Link e nas opções selecionadas na caixa de diálogo Estratégia de escaneamento, subetapas são adicionadas a cada etapa básica. Clique no ícone Escanear e alinhar dados para exibir ou ocultar as subetapas.

🔎Aviso

Você pode alterar a ordem das etapas de escaneamento arrastando os ícones delas com o mouse. Você verá os espaços disponíveis marcados em verde.



Etapas básicas de escaneamento

	Estratégia de escaneamento	Selecione o tipo de escaneamento entre Multi-die flexível, Modelo e Escaneamento de impressão e defina a estratégia de escaneamento apropriada para o tipo de escaneamento selecionado e a prótese necessária.
	Escanear	Realize o processo de escaneamento por etapas. O escaneamento será realizado com base na estratégia definida.
	Alinhar dados	Alinhe manualmente vários dados, como pino e núcleo, enceramento, oclusão, etc., com o modelo.
	Confirmar	Verifique os dados de escaneamento e os edite, se necessário.
	Concluir	Conclua o escaneamento e inicie o pós-processamento dos resultados finais. Consulte o artigo vinculado para mais detalhes. 🔍 Completar

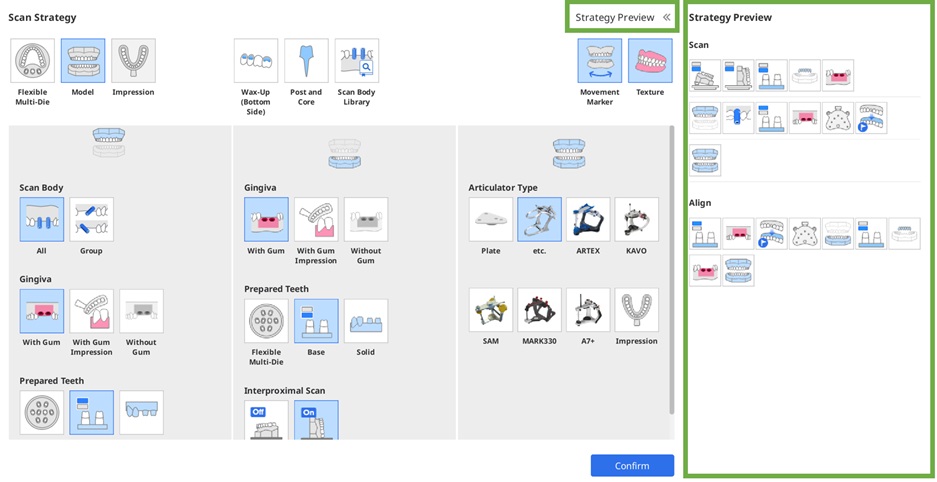

Configuração da estratégia de escaneamento

Com base nas opções selecionadas na caixa de diálogo Estratégia de escaneamento, as subetapas são determinadas para formar todo o fluxo de trabalho do caso.

Defina a estratégia de escaneamento para o seu caso como segue:

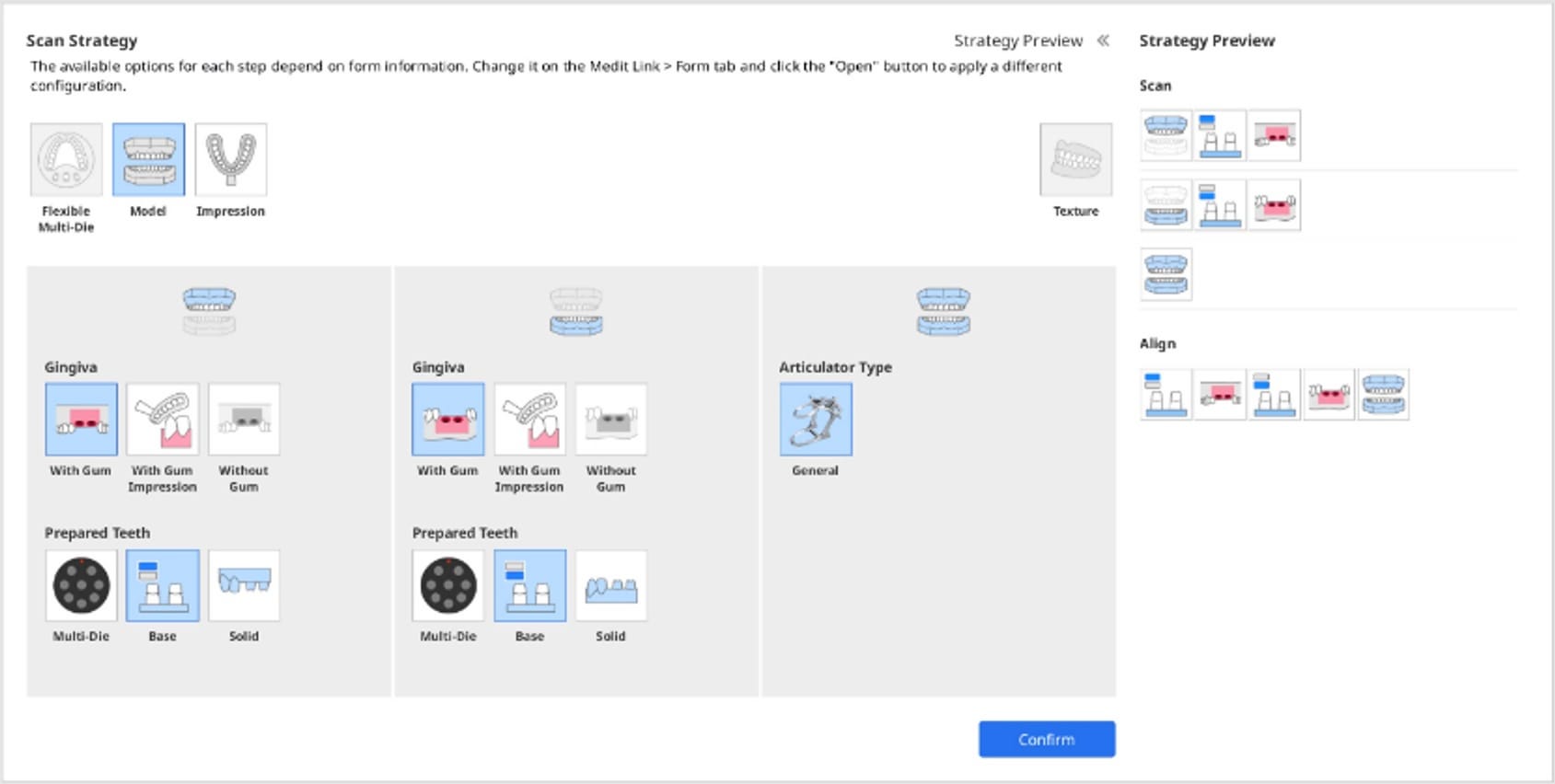

1. A caixa de diálogo Estratégia de escaneamento aparece quando um scanner é conectado corretamente ao PC.
2. Selecione o tipo de escaneamento entre Multi-die flexível, Modelo e Impressão.
3. As opções nas seções de maxila, mandíbula e oclusão mudam de acordo com a escolha do tipo de escaneamento.
4. Selecione a estratégia de escaneamento para mandíbula, maxila e oclusão.
   • Multi-die flexível: Scan Body, Gengiva, Alinhar dentes preparados a



   • Modelo: Scan Body, Gengiva, Dentes preparados, Escaneamento interproximal



   • Impressão: Tipo de impressão, Escaneamento individual Stump-die



5. Selecione todas as opções de etapa de escaneamento necessárias para o seu caso, como Enceramento (lado inferior), Pino e núcleo e Biblioteca do scan body.
6. Selecione todas as opções de escaneamento necessárias, como Marcador de movimento e Textura.
7. Clique na "Prévia da estratégia" para verificar a estratégia de escaneamento definida para as etapas "Escanear" e "Alinhar".
8. Clique no botão "Confirmar" para concluir a configuração da estratégia de escaneamento.

Tipo de escaneamento

Selecione um tipo de escaneamento para o seu caso.

	Multi-die flexível	Selecione esse tipo para escanear vários modelos, não apenas uma base, mas dies, simultaneamente em um multi-die flexível. Você não precisa ter uma estratégia predefinida como o tipo Modelo. Você pode atribuir os dados adquiridos pelo multi-die flexível após a conclusão do escaneamento.
	Modelo	Esse é o método de escaneamento mais comum, no qual você posiciona e escaneia o modelo para cada etapa de escaneamento.
	Impressão	Selecione esse tipo para escanear uma impressão em vez de um modelo.

Opções da etapa de escaneamento

Selecione todas as opções a adicionar ao fluxo de trabalho de escaneamento. Com base na opção de etapa de escaneamento que você escolher, as subetapas serão adicionadas às etapas "Escanear" e "Alinhar".

	Enceramento (parte inferior)	Selecione essa opção para escanear a superfície interna do enceramento. O enceramento e os dados da superfície interior podem ser alinhados na etapa Alinhar dados.
	Biblioteca do scan body	Selecione essa opção para casos de biblioteca do Scan Body em que você precisa alinhar os dados da biblioteca do Scan Body registrados com os dados de escaneamento. Se selecionar essa opção, você não precisará escanear os dados de Scan Body na etapa Escanear. Em vez disso, é necessário alinhar as bibliotecas do Scan Body na etapa Alinhar dados.
	Escaneamento de pino e núcleo	Selecione essa opção para casos de pino e núcleo em que você precisa escanear e mesclar os escaneamentos de base e impressão para obter dados de escaneamentos completos e confiáveis. Como alternativa, use o scanner intraoral para obter os dados completos. Conecte o scanner intraoral ao PC, verifique se ele está calibrado e pressione o botão “Escanear usando scanner intraoral”.

Opções de escaneamento

Selecione todas as opções que deseja aplicar aos seus dados.

	Textura	Selecione essa opção se desejar que os dados de escaneamento tenham a cor da superfície.	Fosco Monocromático

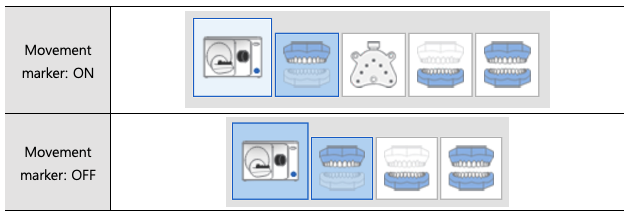

	Marcador de movimento	Essa função rastreia o movimento da mandíbula. Exemplo



Estratégia de maxila/mandíbula

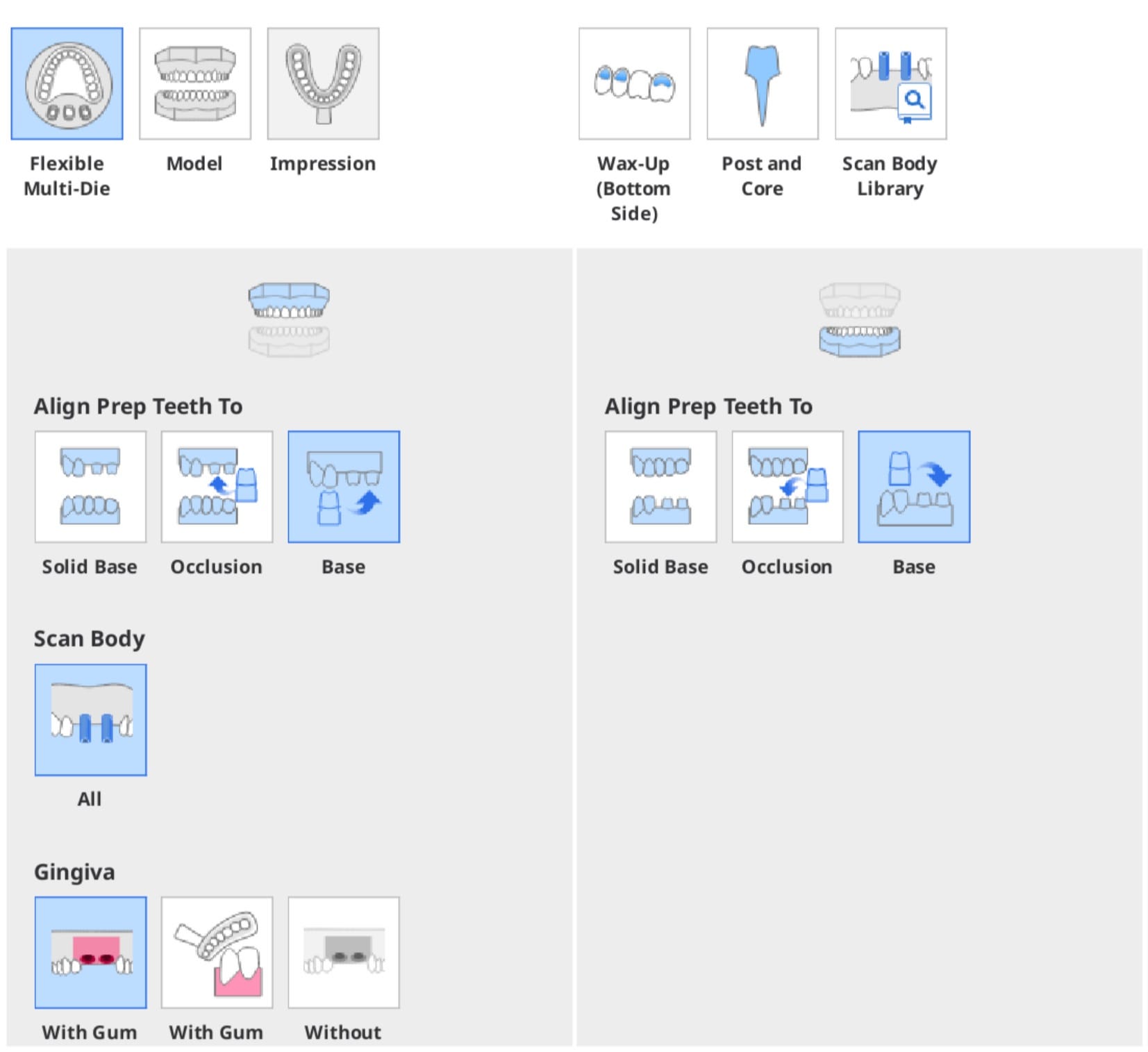

Alinhar dentes preparados a

Ao selecionar "Multi-die flexível" como tipo de escaneamento, será solicitado que você selecione como quer alinhar os dados preparados com a base.





	Base sólida	Selecione essa opção para escanear dentes preparados dentro da base.
	Oclusão	Selecione essa opção para escanear os dentes preparados separados e a base no multi-die flexível e colocá-los de volta na base na etapa Oclusão.
	Base	Selecione essa opção para escanear os dentes preparados apenas na etapa Dentes preparados e os dentes preparados com a base na etapa Base maxilar ou manibular. Você pode alinhar os dados na etapa Alinhar dados.

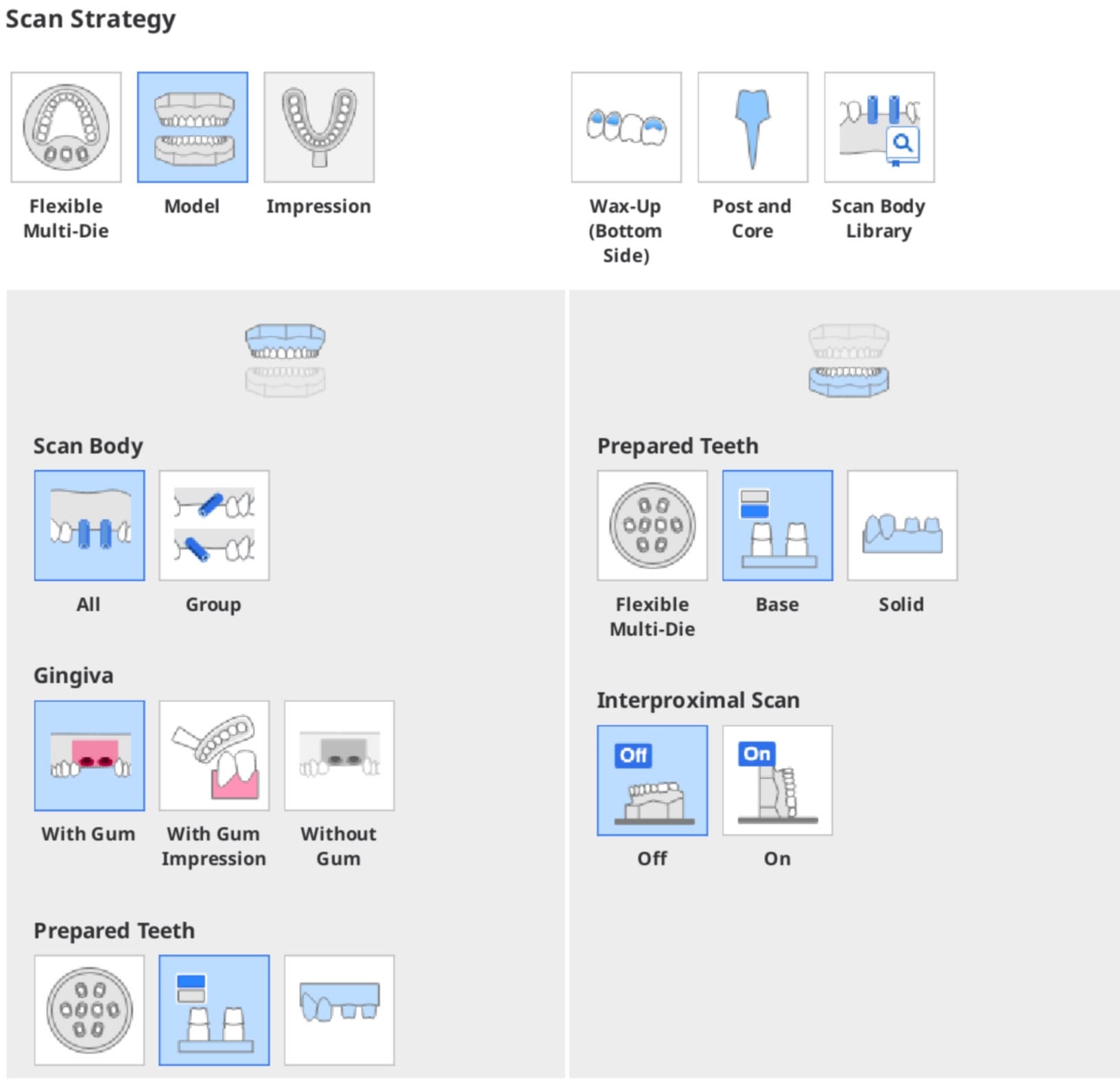

Dentes preparados



Ao selecionar "Modelo" como tipo de escaneamento, será solicitado que você selecione como deseja escanear os dados dos dentes preparados.

	Multi-die flexível	Selecione essa opção para escanear os dentes preparados em um multi-die flexível.
	Base	Selecione essa opção para escanear os dentes preparados em uma base. Depois de remover os dentes adjacentes da base, divida os dentes preparados em dois grupos e execute o escaneamento em duas subetapas.
	Sólido	Selecione essa opção para escanear um modelo sólido com dentes preparados não removíveis. Nenhuma subetapa separada é adicionada ao escaneamento de dentes preparados, mas ele exige mais disparos de escaneamento.

Alinhamento de Scan Body

Selecione como adquirir os dados de scan body.

	Tudo	Selecione essa opção para escanear os scan bodies junto com a base. Os dados escaneados na etapa Base serão copiados para a etapa de Scan Body e recortados para obter dados de Scan Body sem realizar escaneamento adicional dos scan bodies.
	Grupo	Selecione essa opção para escanear a base e o Scan Body em duas etapas separadas.

🔎Aviso

• A opção "Grupo" não está disponível no tipo de escaneamento "Muti-die flexível". Selecione "Modelo" para usar a opção.
• A opção "Grupo" é útil para casos em que os scan bodies são sobrepostos ou em que são necessários dados de base para os scan bodies ausentes.
• Quando você tem vários scan bodies para o modelo, o programa os separará automaticamente em grupos a fim de obter dados mais confiáveis para o caso.
• Os dados do Scan Body adquiridos em diferentes grupos podem ser alinhados na etapa Alinhar dados.

Gengiva

Selecione se deseja realizar o escaneamento com ou sem a gengiva.

	Com gengiva	Selecione essa opção para escanear a gengiva e alinhar os dados dela em uma subetapa separada para as etapas de Escanear e Alinhar dados.
	Com impressão gengival	Selecione essa opção para escanear a gengiva com a impressão. Consulte o artigo vinculado para mais detalhes. 🔍 Com impressão gengival (T710)	🔎Aviso O escaneamento de impressão está disponível apenas para T710. É necessária uma licença para escanear impressões com T500/T300.
	Sem gengiva	Selecione essa opção para os casos em que a gengiva está ausente. Nenhuma subetapa separada será adicionada à etapa Escanear e alinhar dados.

Escaneamento interproximal

Essa opção aparece apenas para casos que exigem a limpeza dos dados de escaneamento entre os dentes. Selecione se deseja escanear as áreas interproximais.

	Desligado	Selecione essa opção para escanear a base como de costume, sem adicionar subetapas para escaneamentos interproximais no fluxo de trabalho.
	Ligado	Selecione essa opção para escanear as áreas interproximais bucal e lingual para a mandíbula e a maxila. O escaneamento interproximal lingual é realizado inclinando o modelo. O modelo é escaneado com ele de lado para o escaneamento interproximal bucal.

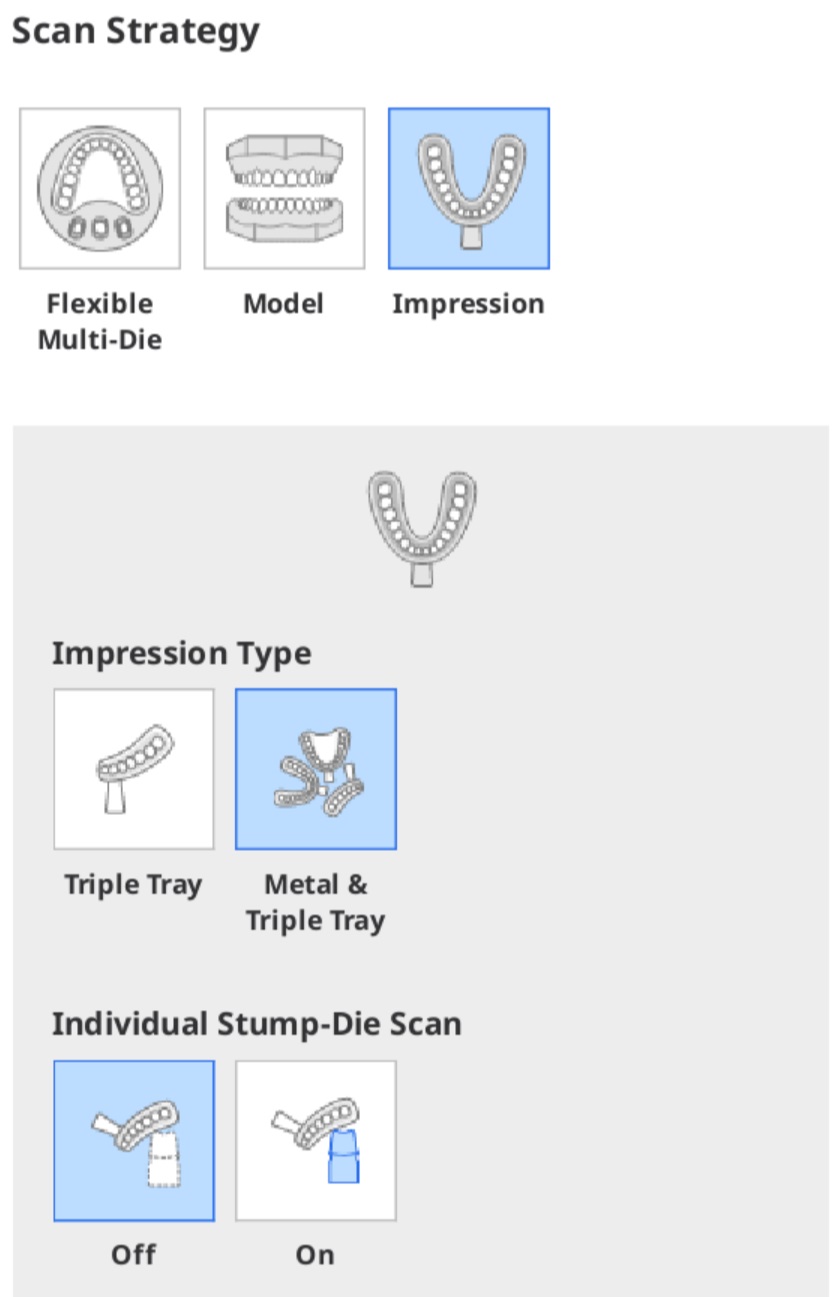

Tipo de impressão

🔎Aviso

O escaneamento de impressão está disponível apenas para T710. É necessária uma licença para escanear impressões com T500/T300.

Essa opção aparece apenas quando você seleciona o tipo de escaneamento "Impressão". Selecione o tipo de bandeja de impressão.

	Bandeja tripla	Selecione essa opção para adquirir dados de impressão com uma bandeja tripla.
	Bandeja de metal e tripla	Selecione essa opção para adquirir dados de impressão com duas bandejas de metal e uma bandeja tripla. Observe que a precisão do alinhamento não é garantida com essa opção.

Escaneamento individual Stump-die

Ao selecionar o tipo de escaneamento "Impressão", será solicitado que você selecione se deseja escanear stump dies individuais.

	Desligado	Selecione essa opção para escanear apenas a impressão.
	Ligado	Selecione essa opção para escanear impressões e stump dies individuais no multi-die flexível.

Estratégia de oclusão

Tipo de articulador

Selecione um acessório adequado para o escaneamento da relação de oclusão.

	Placa	Selecione essa opção para usar a placa e qualquer articulador, exceto os cinco articuladores semiajustáveis abaixo.
	Geral	Selecione essa opção se você usar um articulador regular diferente dos cinco articuladores abaixo em vez de usar a placa.
	ARTEX	Selecione essa opção se você usar o articulador ARTEX.
	KAVO	Selecione essa opção se você usar o articulador KAVO.
	SAM	Selecione essa opção se você usar o articulador SAM.
	MARK330	Selecione essa opção se você usar o articulador MARK330.
	A7+	Selecione essa opção se você usar o articulador A7+.
	Impressão	Selecione essa opção para escanear dados de oclusão com uma impressão.

Escaneamento da base mandibular

Se você selecionar as opções ARTEX, KAVO, SAM ou MARK330 para o tipo de articulador, será solicitado que você escolha como escanear a base mandibular.

	Com jig	Selecione essa opção para usar o jig do articulador para instalar a base mandibular e movê-la para a posição do articulador virtual.
	Sem jig	Se não houver jig do articulador, uma placa de montagem poderá ser usada para alinhar os dados e mover o modelo para a posição do articulador virtual.



Subetapas

O número e a configuração das subetapas podem variar de acordo com as informações do formulário inseridas no Medit Link e as opções selecionadas na etapa Estratégia de escaneamento no Medit Scan for Labs.

As subetapas a seguir serão adicionadas automaticamente ao fluxo de trabalho depois que você selecionar as opções na caixa de diálogo Gerenciamento de estratégia de escaneamento.

Geral		Dente preparado	Escaneia o dente preparado individual separado do multi-die flexível. O número do dente aparece na parte inferior do ícone.
		Mordida em oclusão	Escaneia materiais de mordida colocados no molde da arcada.
		Base mandibular (gabarito do articulador)	Escaneia a base mandibular com gabarito do articulador.
		Marcador de movimento	Escaneia um marcador de movimento colocado no modelo maxilar.
		Pino e núcleo	Escaneia um pino e núcleo individual. O número do dente aparece na parte inferior do ícone.
		Scan body	Escaneia um scan body individual. O número do dente aparece na parte inferior do ícone.
		Placa de montagem	Escaneia o lado inferior da placa de montagem.
		Oclusão	Escaneia a oclusão.
		Dentes preparados (maxila; base)	Escaneia apenas dentes preparados na maxila, colocando-os na base sem outros dentes.
		Dentes preparados (mandíbula; base)	Escaneia apenas dentes preparados na mandíbula, colocando-os na base sem outros dentes.
		Scan body maxilar	Escaneia o scan body inserido no modelo de maxila.
		Scan body mandibular	Escaneia o scan body inserido no modelo de mandíbula.
		Modelo pré-operatório (maxila)	Escaneia o modelo pré-operatório para a maxila.
		Modelo pré-operatório (mandíbula)	Escaneia o modelo pré-operatório para a mandíbula.
		Ceras de mordida	Escaneia a ceras de mordida colocando-a na base maxilar ou mandibular.
Escaneamento da área interproximal		Área interproximal (maxila; bucal)	Escaneia as áreas interproximais bucais na maxila.
		Área interproximal (mandíbula; bucal)	Escaneia as áreas interproximais bucais na mandíbula.
		Área interproximal (maxila; lingual)	Escaneia as áreas interproximais linguais na maxila.
		Área interproximal (mandíbula; lingual)	Escaneia as áreas interproximais linguais na mandíbula.
Escaneamento da gengiva		Gengiva (maxila)	Escaneia materiais da gengiva maxilar.
		Gengiva (mandíbula)	Escaneia materiais da gengiva mandibular.
Escaneamento em impressão		Impressão (maxilar)	Escaneia a impressão maxilar.
		Impressão (mandíbula)	Escaneia a impressão mandibular.
Escaneamento de prótese removível		Prótese removível (maxila; superfície interior)	Escaneia a superfície interior da prótese removível maxilar.
		Prótese removível (maxila; superfície exterior)	Escaneia a superfície exterior da prótese removível maxilar.
		Prótese removível (mandíbula; superfície interior)	Escaneia a superfície interior da prótese removível mandibular.
		Prótese removível (mandíbula; superfície exterior)	Escaneia a superfície exterior da prótese removível mandibular.
Escaneamento do enceramento		Enceramento (maxila; lado inferior)	Escaneia o lado inferior de um enceramento na maxila. Edite os dados de escaneamento para remover as partes desnecessárias.
		Enceramento (mandíbula; lado inferior)	Escaneia o lado inferior de um enceramento na mandíbula. Edite os dados de escaneamento para remover as partes desnecessárias.
		Enceramento (maxila)	Escaneia o enceramento maxilar colocando-o no modelo.
		Enceramento (mandíbula)	Escaneia o enceramento mandibular colocando-o no modelo.
