📖 Interface do usuário

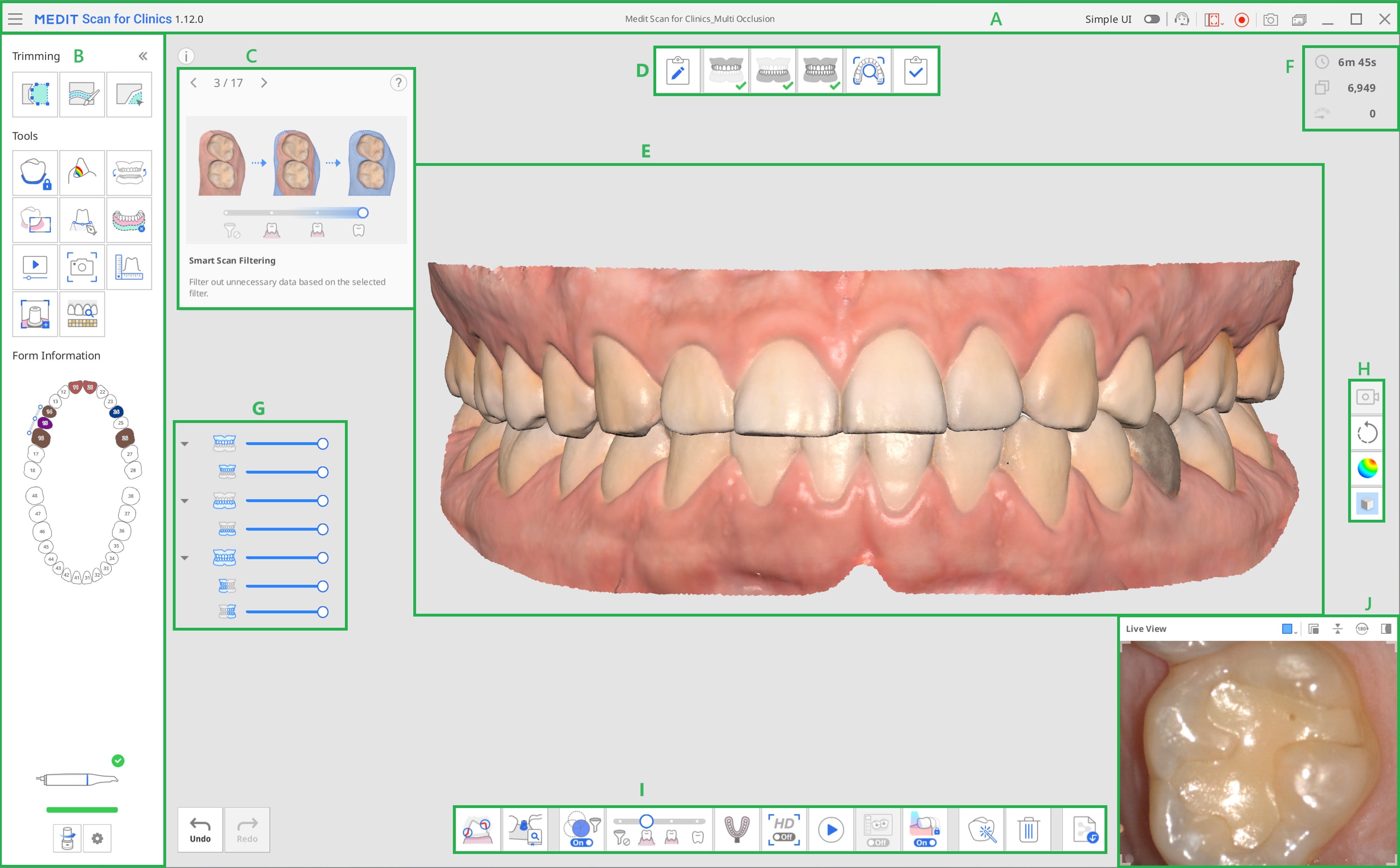

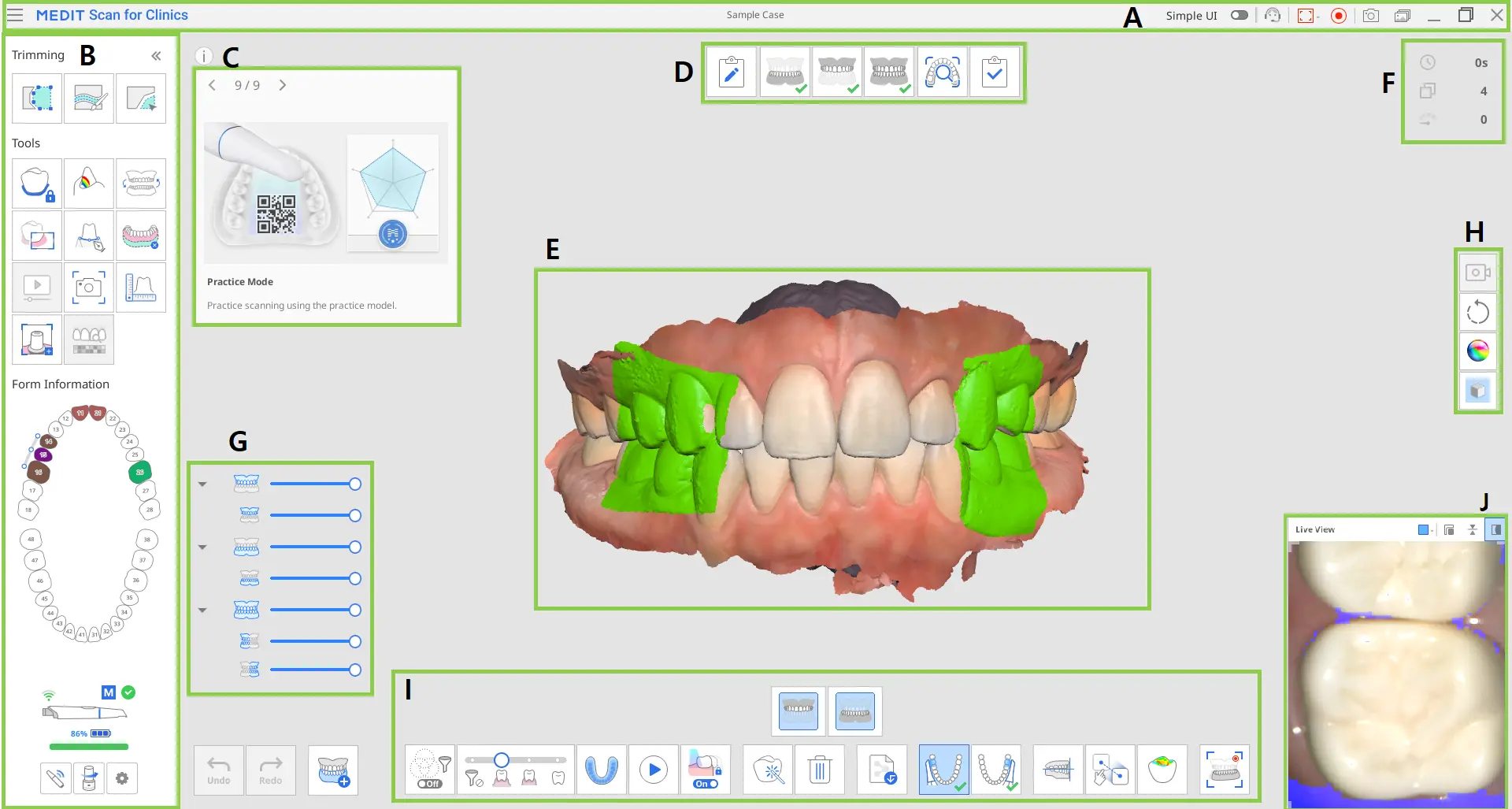

Visão geral

A	Barra de título
B	Barra de ferramentas principal
C	Caixa de informações
D	Etapas (Fluxo de trabalho)
E	Visualização de modelo
F	Informações de escaneamento
G	Árvore de dados
H	Barra de ferramentas lateral
I	Barra de ferramentas da etapa Escanear
J	Visualização ao vivo

🔎Aviso

A barra de título pode parecer diferente no macOS e a imagem pode aparecer em tamanhos diferentes de acordo com a resolução da tela.



Barra de título

A barra de título consiste nas seguintes opções.

	Menu	Fornece funções básicas do programa, como Salvar, Configurações, Guia do usuário e Sobre.
	Interface simples	Um botão de alternância que permite mudar para a interface de usuário simples.
	Enviar pedido de suporte	Abre a página do Centro de Ajuda Medit para permitir o envio de um pedido de suporte.
	Seleciona a área para a captura de vídeo	Selecione a área da tela para gravar o vídeo. O usuário pode gravar a janela inteira do programa ou apenas a área em que os dados 3D são exibidos.
	Iniciar/Parar gravação de vídeo	Inicia ou para a captura de vídeo. O arquivo de vídeo capturado pode auxiliar na comunicação entre o paciente, a clínica e o laboratório.
	Captura de tela	Capture a tela inteira ou apenas a área de exibição de dados 3D do software de escaneamento. O arquivo de imagem capturado pode auxiliar na comunicação entre o paciente, a clínica e o laboratório.
	Gerenciador de imagem da captura de tela	Gerencia as imagens capturadas. As capturas de tela são salvas automaticamente no Medit Link. O usuário pode excluí-las ou salvá-las no PC local nos formatos JPG, JEP, PNG e BMP.

Clique no ícone "Menu" para mostrar as opções a seguir:

	Salvar	Salva todas as alterações no caso atual.
	Configurações	Consulte as opções de configurações de ambiente, como opções de escaneamento.
	Guia do usuário	Abre o Guia do usuário.
	Sobre	Fornece informações detalhadas sobre o programa de software, o scanner e a empresa.



Barra de ferramentas principal

Consulte Ferramentas da barra de ferramentas principal para obter informações sobre como usar as ferramentas da barra de ferramentas principal.

Informações do formulário

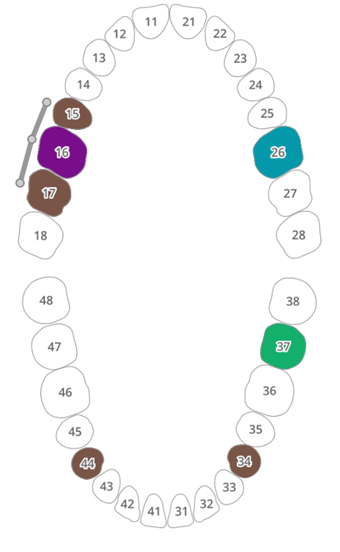

As informações do formulário registradas a partir do Medit Link fornecem uma visão geral dos dentes que precisam de tratamento.



Info Box

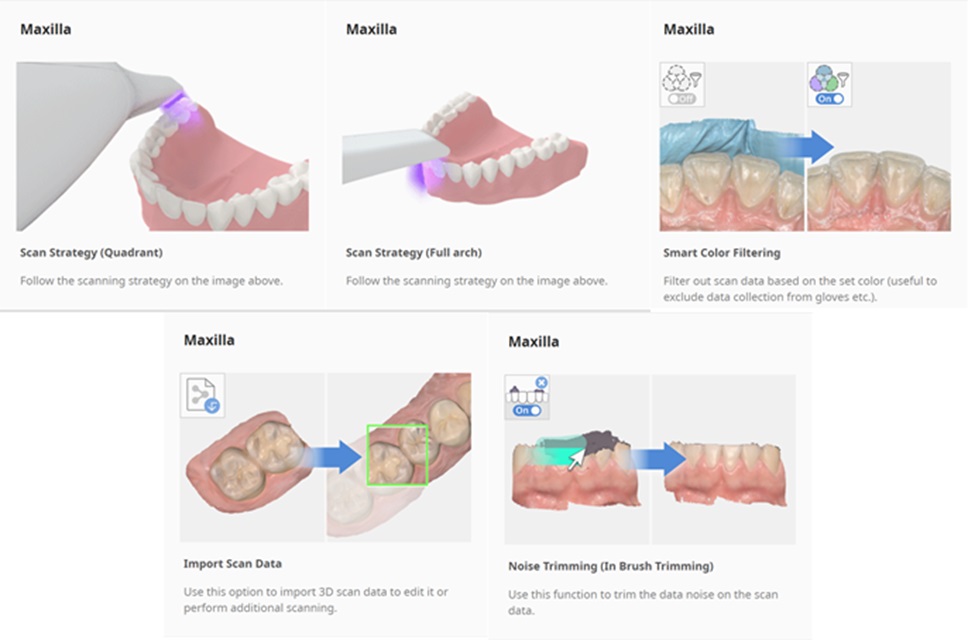

Os processos de escaneamento e edição são acompanhados por breves explicações e recursos visuais para explicar as principais funções e apresentar as ferramentas que podem ser úteis nessa etapa.

Para etapas de escaneamento gerais, as informações são exibidas em ordem aleatória para expor os usuários a várias funções.



Etapas de escaneamento

Consulte Gerenciamento de etapa para obter mais informações sobre como definir o fluxo de trabalho de escaneamento.



Visualização de modelo

Os dados de escaneamento correspondentes à etapa selecionada no caso são mostrados na área de exibição de dados 3D. Você também pode visualizar os dados adquiridos na área em tempo real durante o escaneamento.

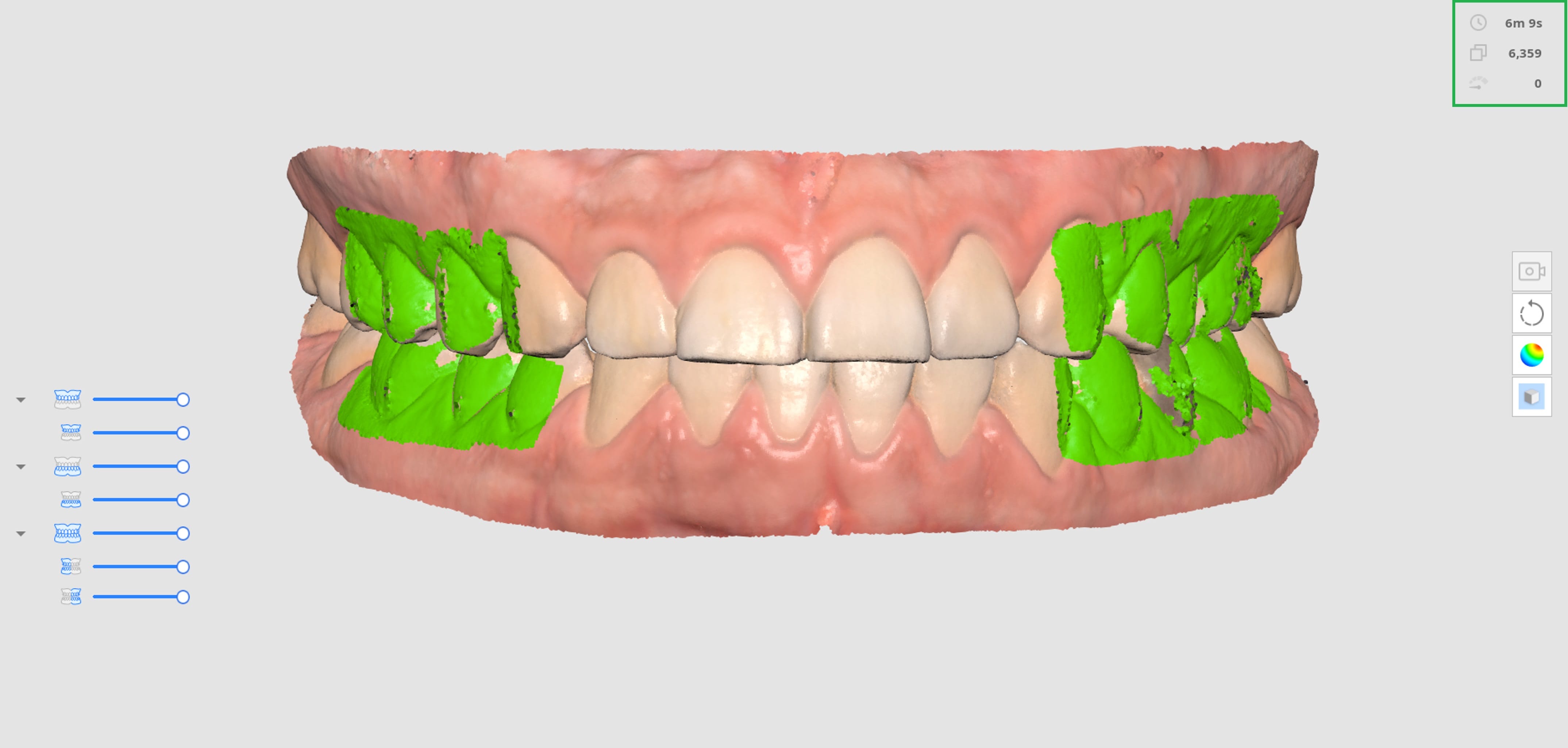

Informações de escaneamento

	Tempo de escaneamento	Mostra o tempo gasto para escanear cada etapa de escaneamento e todas essas etapas.
	Número de quadros	Mostra o número de imagens capturadas durante o escaneamento em cada etapa de escaneamento e em todas essas etapas.
	Velocidade de escaneamento	Exibe a velocidade de escaneamento atual.



Árvore de dados

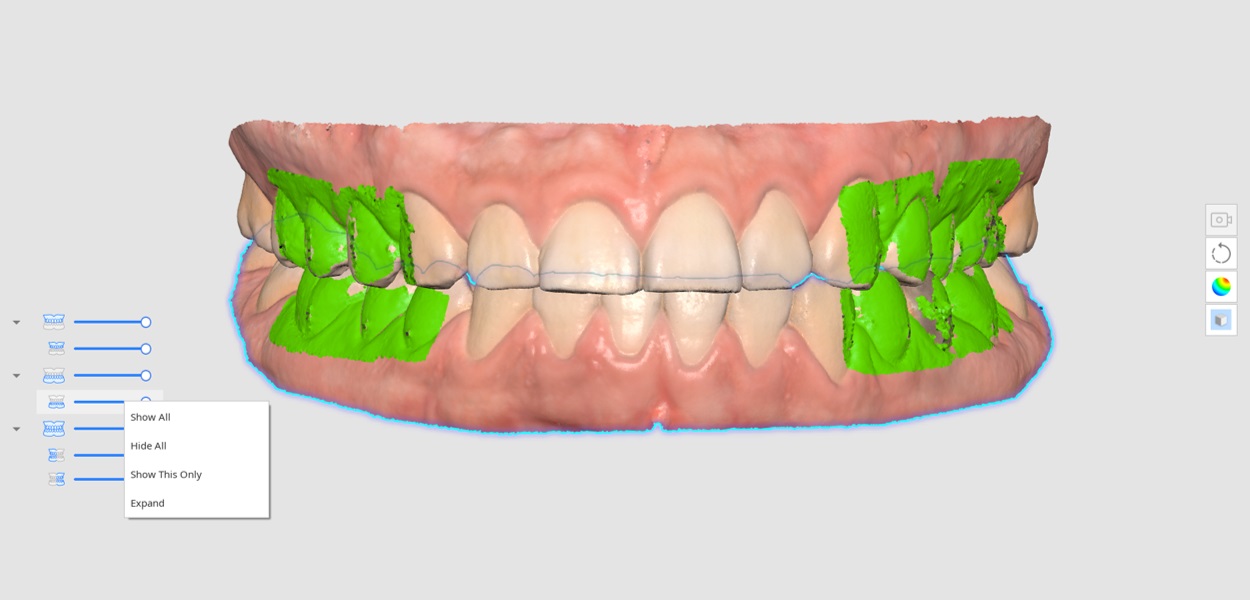

A árvore de dados na etapa de visão geral permite controlar as opções de exibição de dados.

• Clique com o botão direito do mouse na árvore de dados para mostrar as seguintes opções:

• • Exibir todos
  • Ocultar todos
  • Exibir somente este
  • Expandir/Recolher
• Use a barra deslizante para controlar a opacidade de cada dado.
• Passe o mouse sobre o ícone de cada dado para destacar a área correspondente. Você pode diferenciar e examinar facilmente os dados que deseja inspecionar.



Barra de ferramentas lateral

Consulte Ferramentas da barra de ferramentas lateral para obter informações sobre as ferramentas da barra de ferramentas lateral.



Barra de ferramentas da etapa Escanear

Consulte Ferramentas da etapa Escanear para obter mais informações sobre como usar as ferramentas que aparecem na parte inferior da tela em cada etapa.

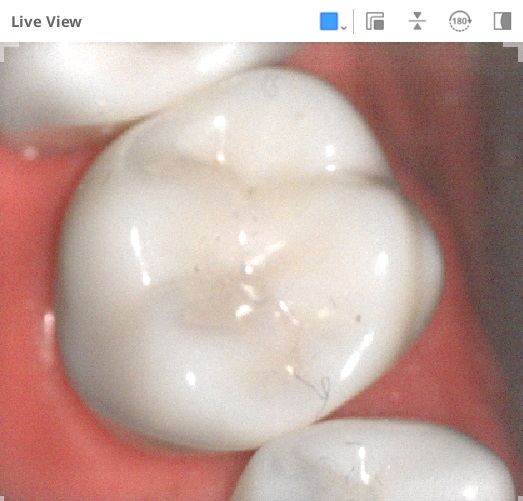

Visualização ao vivo

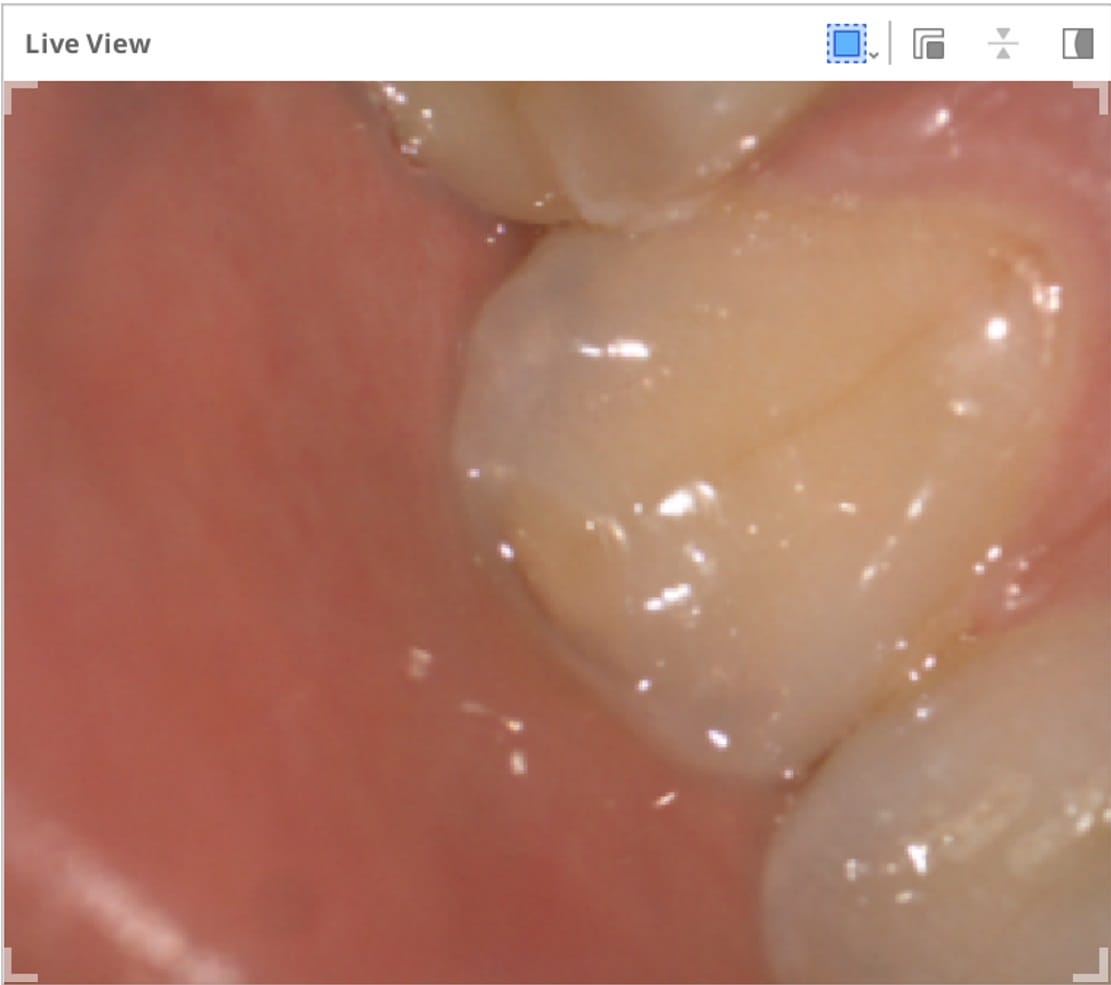

A janela Visualização ao vivo exibe a imagem 2D obtida do scanner e fornece ferramentas úteis.

As seguintes ferramentas são fornecidas na barra de título da janela Visualização ao vivo:

	Área de escaneamento customizado	Ajusta a área para adquirir dados de escaneamento. É possível escolher entre três modos que fornecemos ou ajustar como quiser.
	Desacoplar janela de visualização ao vivo	Desacopla a janela Visualização ao vivo da posição fixa. O tamanho da janela pode ser alterado quando a janela é desacoplada.
	Redefinir janela de visualização ao vivo	Leva a janela Visualização ao vivo para a posição e o tamanho padrão.
	Virar imagem	Vira a imagem na tela. Isso é útil ao realizar escaneamento intraoral a partir do topo da cabeça do paciente.
	Rotacionar 180º	Rotaciona os dados de escaneamento em 180 graus para corresponder a direção dos dados dos dentes na tela ao seu ponto de vista dos dentes do paciente.
	Exibir/Ocultar mascaramento	Ativa ou desativa a visibilidade da área não escaneável. A área não escaneável é mostrada com mascaramento azul.

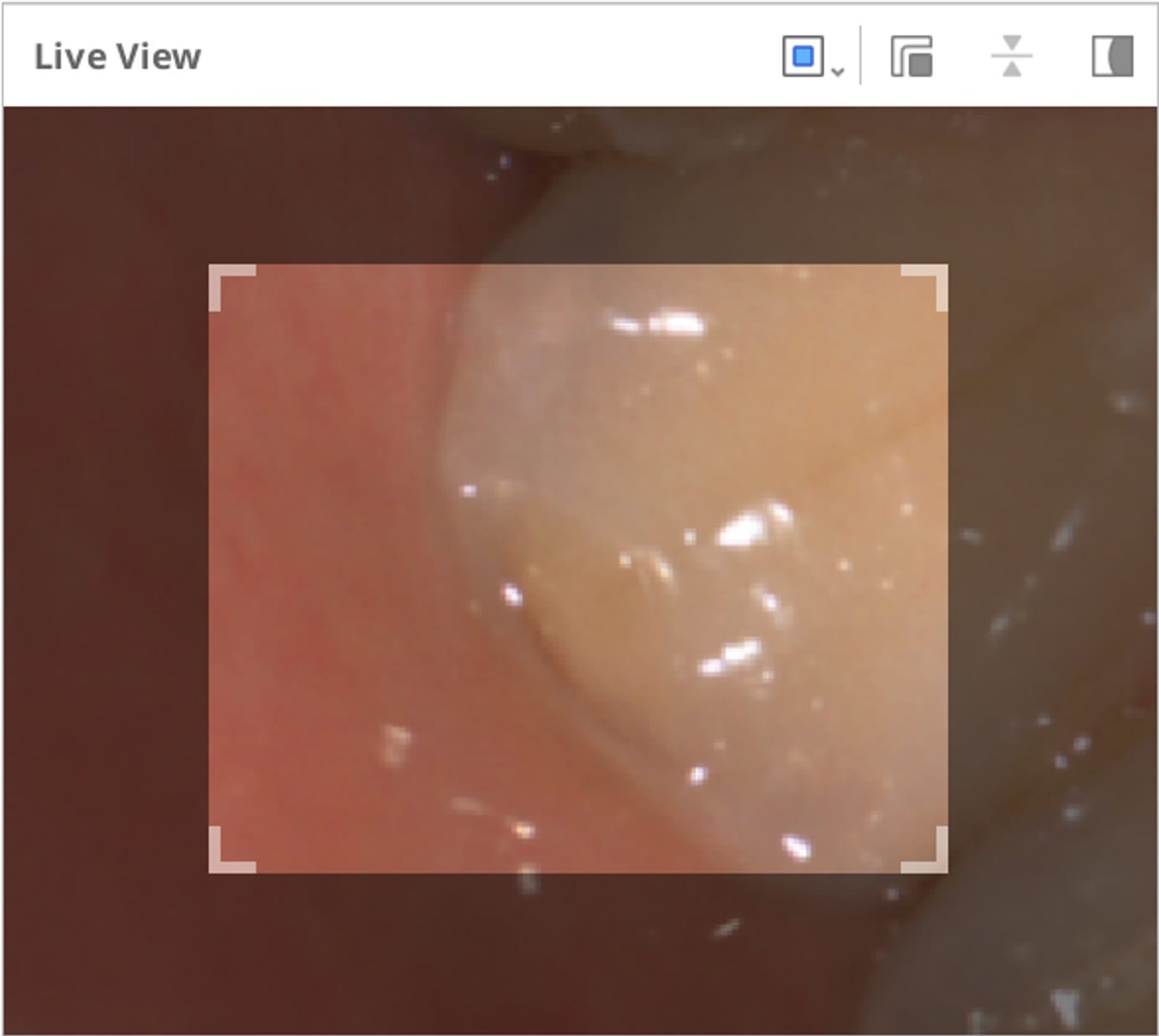

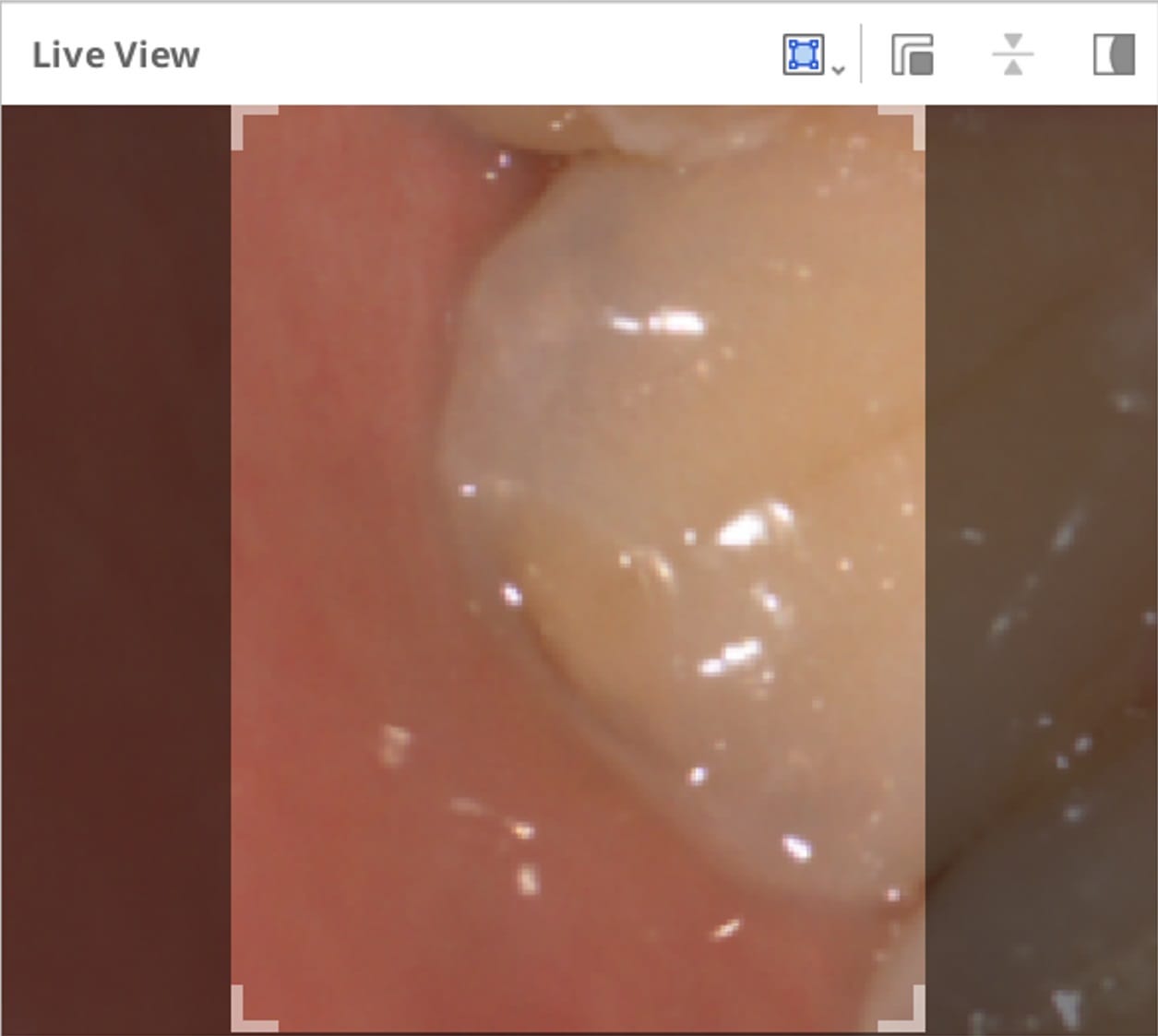

Clique no ícone "Área de escaneamento customizado" para mostrar as quatro opções a seguir e definir o tamanho da janela de Visualização ao vivo:

Grande	Standard	Pequeno	Extra pequeno	Customizado

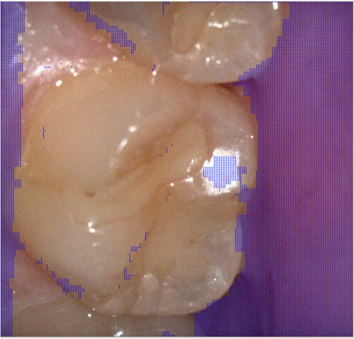

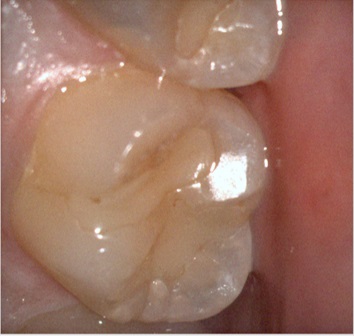

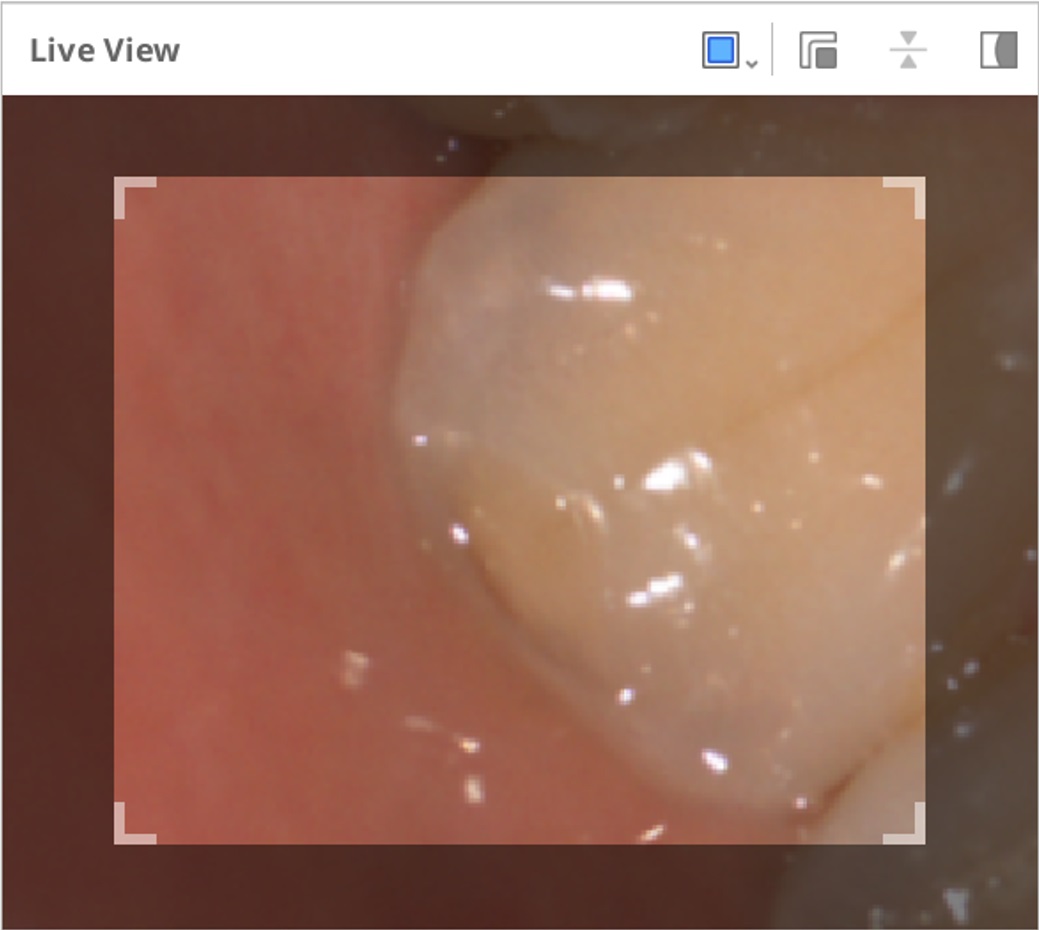

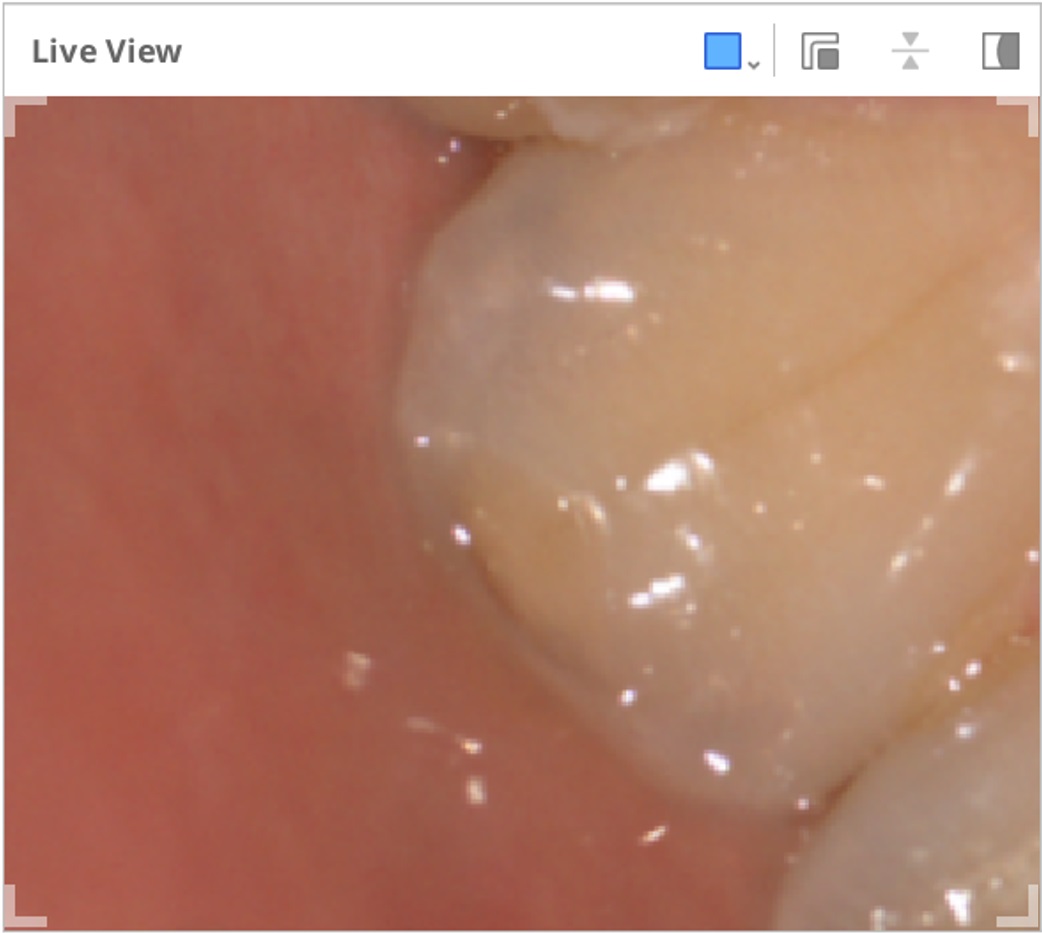

Clique no ícone "Exibir/Ocultar mascaramento" para mostrar ou ocultar a área não escaneável da seguinte forma:

Exibir mascaramento	Ocultar mascaramento

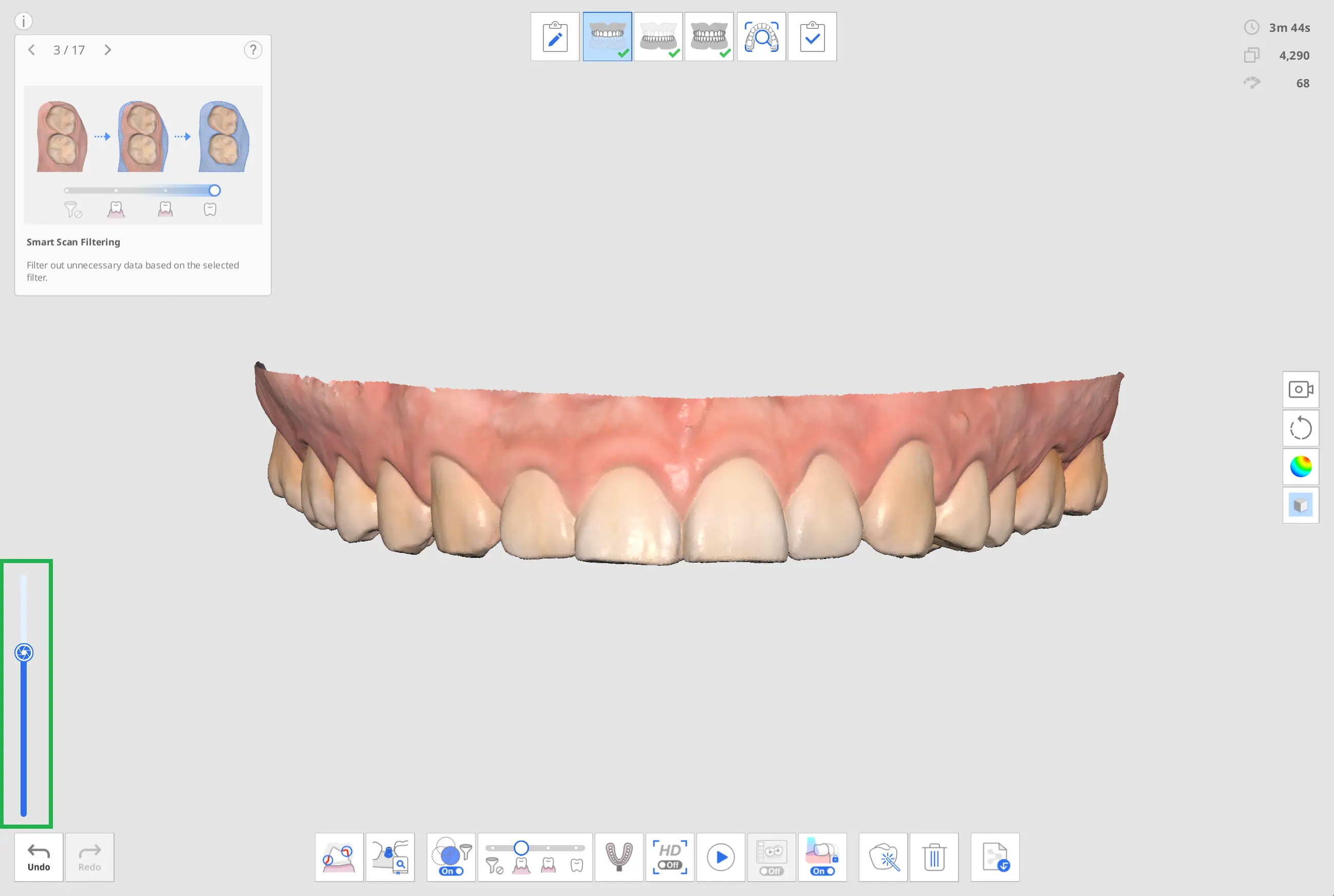

Profundidade do escaneamento



A profundidade do escaneamento pode ser ajustada da seguinte forma de acordo com o tipo de scanner:

• i500: 12mm - 21mm
• i600, i700, i700 wireless: 12mm - 23mm
• i900, i900 classic: 12mm - 30mm

Uma profundidade de escaneamento mais profunda pode ser aplicada a quase todos os trabalhos de escaneamento geral. Uma profundidade de escaneamento rasa é útil ao filtrar dados ruidosos, como tecidos moles desnecessários.
