스플린트 생성에 관하여

스캔 데이터가 할당되면 스플린트 생성과 관련된 두 가지 주요 사항을 확인하게 됩니다.

첫째, 대상 악궁과 스플린트 유형을 정의합니다. 세 가지 스플린트 유형을 사용할 수 있으며, 선택한 유형에 따라 스플린트 아웃라인과 외면에 특정한 수정 사항이 적용됩니다.

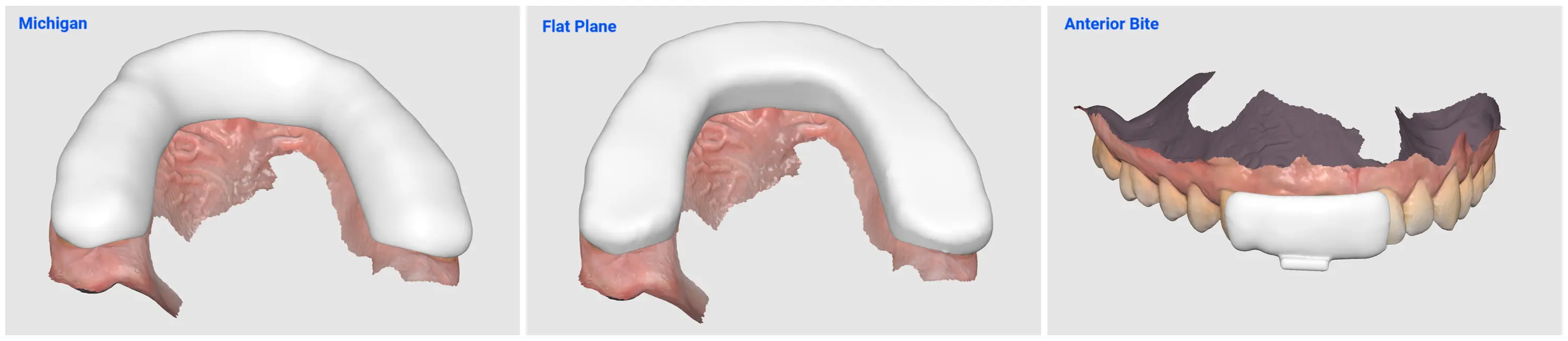

스플린트 유형	설명
미시간	일반적인 경우에 사용할 수 있는 전체 스플린트
플랫 플레인	하악의 움직임을 방해하지 않도록 외면이 평편한 전체 스플린트
전치부 교합	어금니와 송곳니가 서로 닿지 않도록 앞니 일부만 덮는 부분 스플린트

둘째, 자동 또는 수동 중에 설계 방법을 선택합니다. 이후의 워크플로는 선택한 방법에 따라 달라집니다.

자동 생성

자동 생성은 사전 설정된 파라미터를 사용하는 자동 스플린트 설계 과정입니다. 워크플로는 오버뷰 모드→ 디자인 모드 → 라벨 모드의 세 단계로 구성됩니다.

참고

각 모드에 대한 자세한 내용은 이 챕터의 뒷부분에서 확인할 수 있습니다.

설치 후 처음으로 자동 생성을 선택하면 기본 설정 파라미터를 사용하여 스플린트가 자동으로 생성됩니다. 기본 프리셋 파라미터는 다음과 같습니다.

모드	파라미터	기본 설정 값
교합 조정 모드	대합치와의 거리	1.5mm
내면 생성 모드	내면 오프셋	0.10mm
	표면 다듬기	4/5
	각도	0.1°
	유지력	0 mm
아웃라인 지정 모드	협측면	치아 높이의 절반
아웃라인 지정 모드	설측면	치아 높이의 절반
외면 생성 모드	설측 & 협측 두께	1.50mm
	표면 다듬기	5/5
	이중 스플린트	끄기

처음 사용한 후에는 가장 최근에 적용한 파라미터가 자동으로 저장되며, 이후 자동 생성 과정에서 사용됩니다.

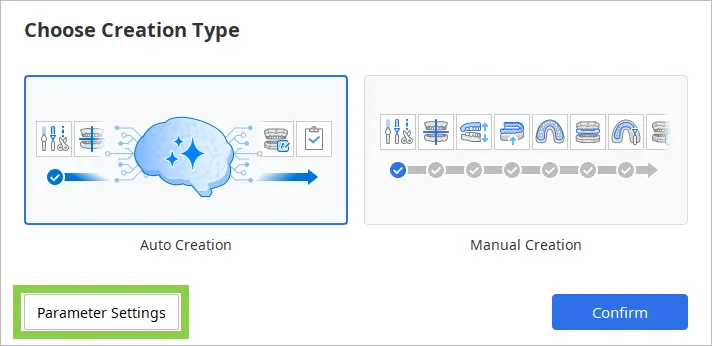

스플린트를 생성하기 전에 '입력값 설정'을 선택하여 파라미터를 확인하고 수정할 수 있습니다.

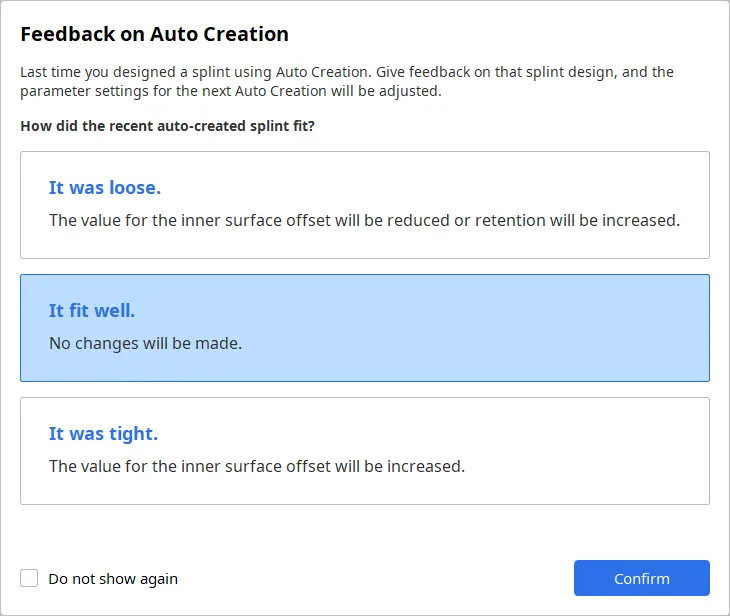

Medit Splints을 사용한 후 다음에 Medit Splints를 실행하면 가장 최근에 자동 생성된 스플린트에 대한 피드백을 요청합니다. 사용자의 응답을 바탕으로 애플리케이션이 학습하고 파라미터를 자동으로 조정하여 이후 스플린트 설계의 적합도를 개선합니다. 피드백 제공은 선택 사항입니다.

수동 생성

수동 생성은 스플린트를 세부적으로 조정할 수 있도록 더 높은 유연성을 제공하는 단계별 스플린트 제작 과정입니다. 수동 생성의 워크플로는 다음과 같습니다.

오버뷰 모드 → 편집 모드 → 정렬 모드* → 교합 조정 모드* → 내면 생성 모드* → 아웃라인 지정 모드* → 외면 생성 모드* → 디자인 모드 → 라벨 모드

별표(*)가 표시된 모드에서는 전치부와 구치부에 대한 자동 분석이 수행됩니다. 이 분석을 바탕으로 해당 단계에 진입하면 추천 결과가 생성됩니다. '다음'을 클릭하여 다음 단계로 진행하기 전에 필요한 경우 추천 결과를 확인하고 수정할 수 있습니다.

모드

전체 워크플로는 8개의 모드로 구성되며, 각 모드는 설계 과정의 특정 단계를 나타냅니다. 이러한 단계는 상단에 표시된 순서대로 완료해야 합니다.

교합을 개방된 상태로 스캔했거나 한쪽 악궁만 있는 경우 교합 조정 모드 단계를 건너뛸 수 있습니다. 디자인 모드 단계를 완료한 후에는 바로 최종 완료 단계로 진행하여 결과를 Medit Link에 저장할 수 있습니다.

참고

편집 모드, 디자인 모드, 라벨 모드는 선택 사항이며 건너뛸 수 있습니다.

오버뷰 모드

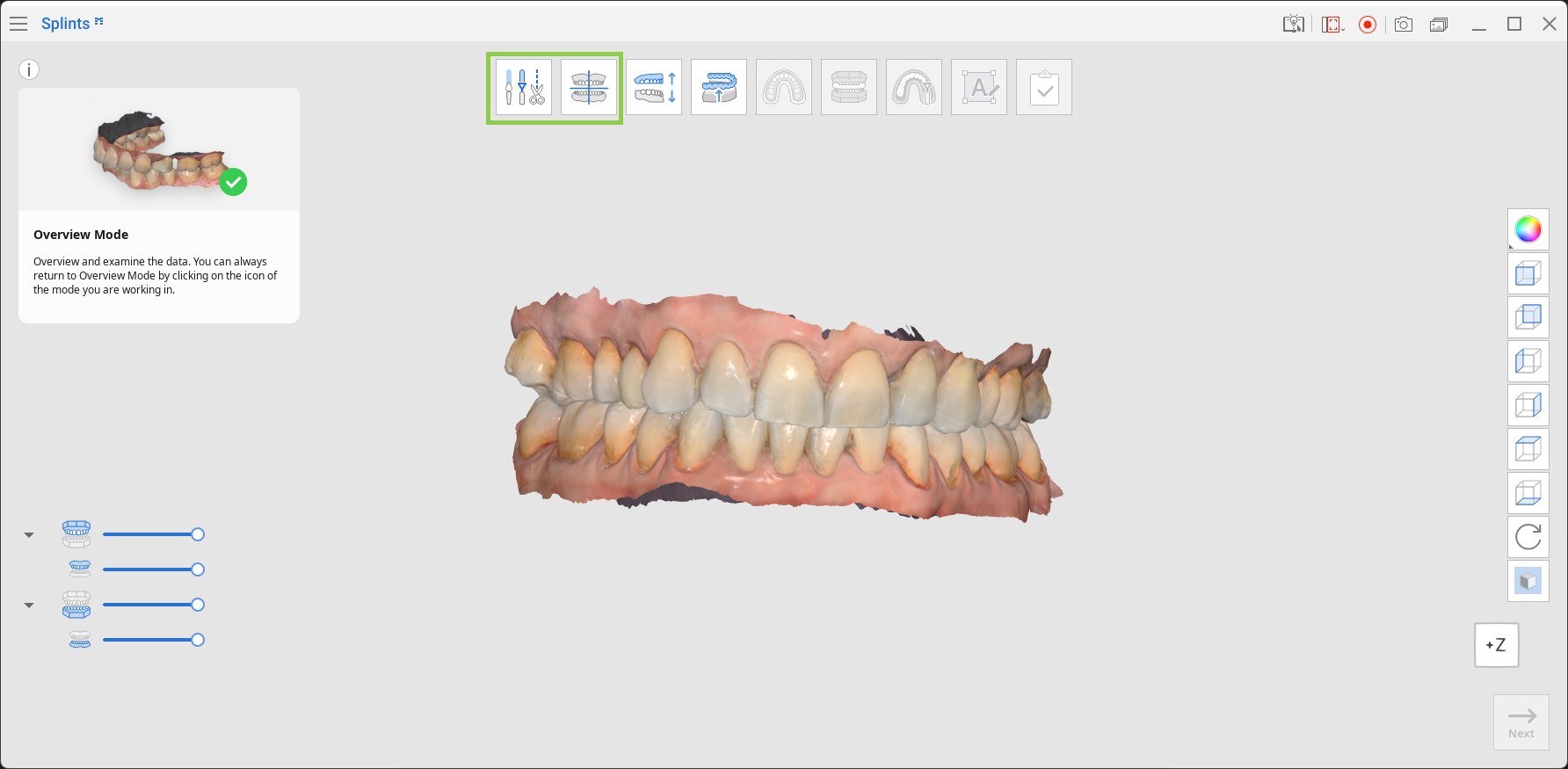

오버뷰 모드는 Medit Splints의 시작 화면으로, 가져온 데이터가 처음 표시되는 곳입니다.

데이터를 확인하고 편집이 필요한 경우 화면 상단의 편집 모드 아이콘을 클릭합니다. 편집이 필요하지 않은 경우 편집 모드를 건너뛰고 정렬 모드로 진행할 수 있습니다.

편집 모드

편집 모드에서는 스플린트를 제작하기 전에 스캔 데이터를 수정할 수 있습니다. 필요에 따라 불필요한 데이터는 잘라내고, 구멍을 채우고, 표면을 조각할 수 있습니다.

도구 상자

데이터를 잘라내는 방법

스마트 선택 도구를 사용하여 치아 데이터를 자동으로 선택하거나, '다각형 선택' 또는 '브러시 선택'을 선택하여 잘라낼 영역을 수동으로 지정합니다.

선택한 영역을 삭제하려면 '선택된 영역 삭제'를 클릭합니다.

'선택 영역 반전'을 클릭하여 선택을 되돌릴 수 있습니다.

'선택 해제 모드'를 클릭하여 선택 도구를 선택 해제 모드로 전환하거나, '모든 선택 영역 해제'를 사용하여 모든 선택을 해제할 수 있습니다.

도구 상자: 잘라내기 도구

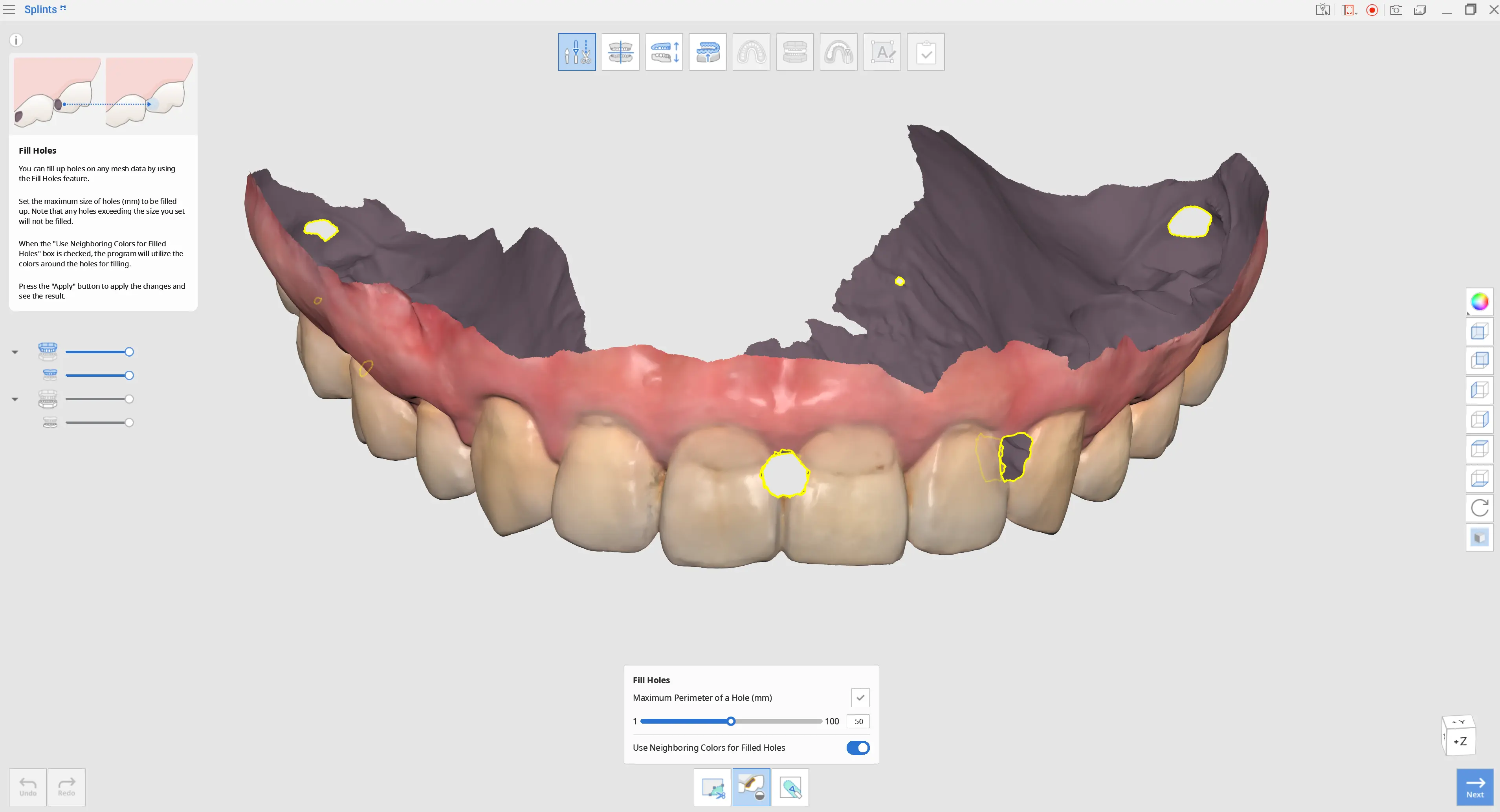

빈 영역을 채우는 방법

'빈 영역 채우기'를 사용하여 스캔 과정에서 남은 빈 영역이나 삭제된 영역을 채울 수 있습니다.

1. 빈 영역 최대 둘레 (mm)

채울 빈 영역의 최대 크기(mm)를 설정합니다. 지정된 크기보다 큰 빈 영역은 채워지지 않습니다.

2. 인접 색상을 사용하여 빈 영역 채우기

이 옵션을 활성화하면 프로그램이 주변 색상을 사용하여 빈 영역을 채웁니다. 활성화하지 않으면 채워진 영역이 회색으로 표시됩니다.

3. 적용

'적용' 버튼을 클릭하여 변경 사항을 적용합니다.

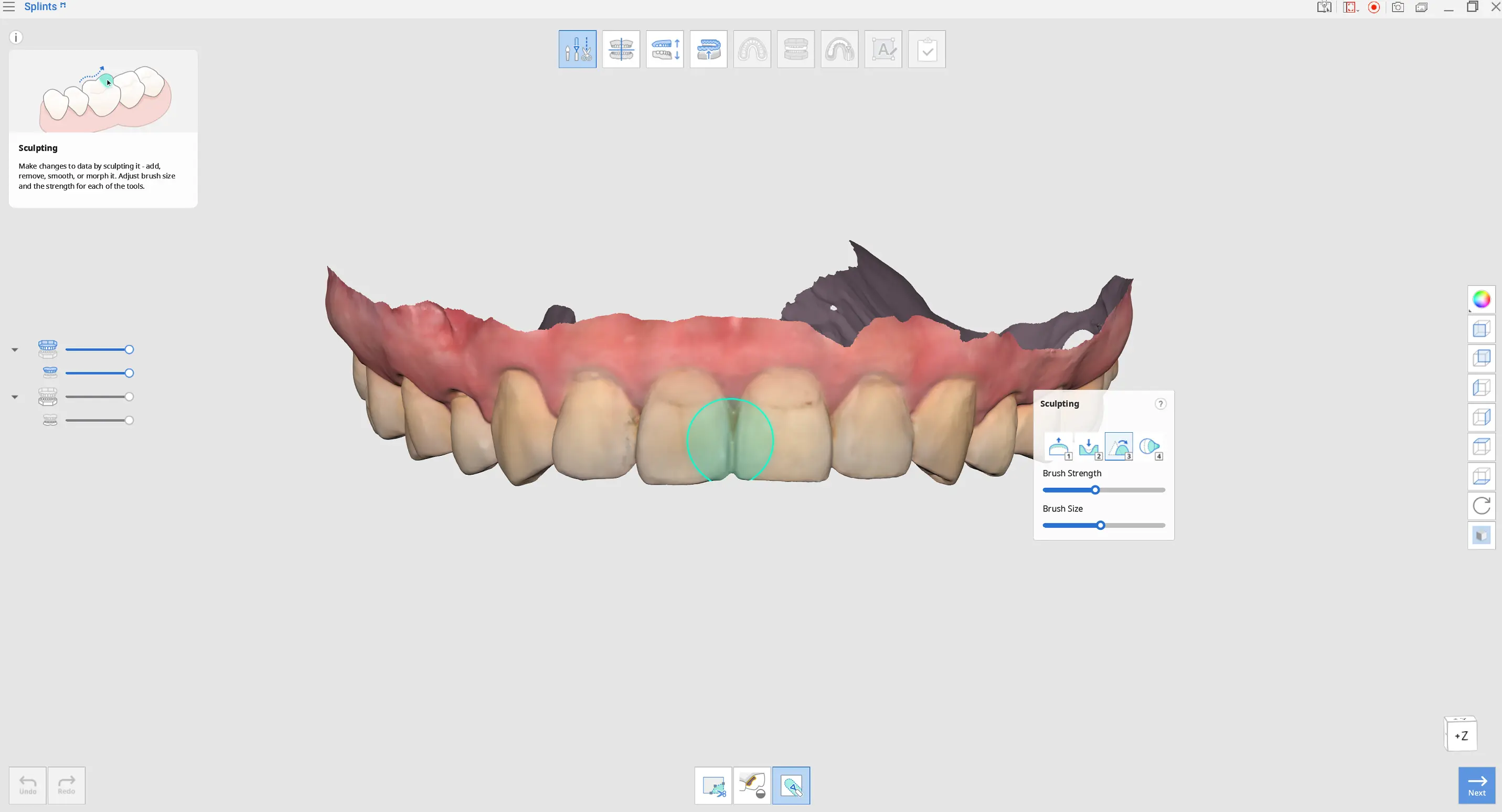

데이터 조각 방법

데이터를 수정하려면 '조각' 도구를 선택합니다. 조각 도구를 사용하면 데이터의 일부를 추가하거나, 제거하거나, 매끄럽게 하거나, 모핑할 수 있습니다.

도구 상자: 조각

팁

단축키를 사용하면 더 쉽게 조각 작업을 할 수 있습니다.

편집을 완료하면 '다음'을 클릭합니다.

정렬 모드

이 단계에서는 데이터를 가상 교합면측 평면에 자동으로 정렬합니다.

완료되면 필요한 경우 추가로 수동 조정을 할 수 있습니다. 이 단계에서는 데이터가 올바른 위치에 배치되었는지 확인하기 위해 항상 정렬 상태를 확인하는 것이 좋습니다.

참고

Medit Scan for Clinics 또는 Labs에서 이미 정렬을 완료한 경우 이 단계를 건너뛸 수 있습니다.

도구 상자

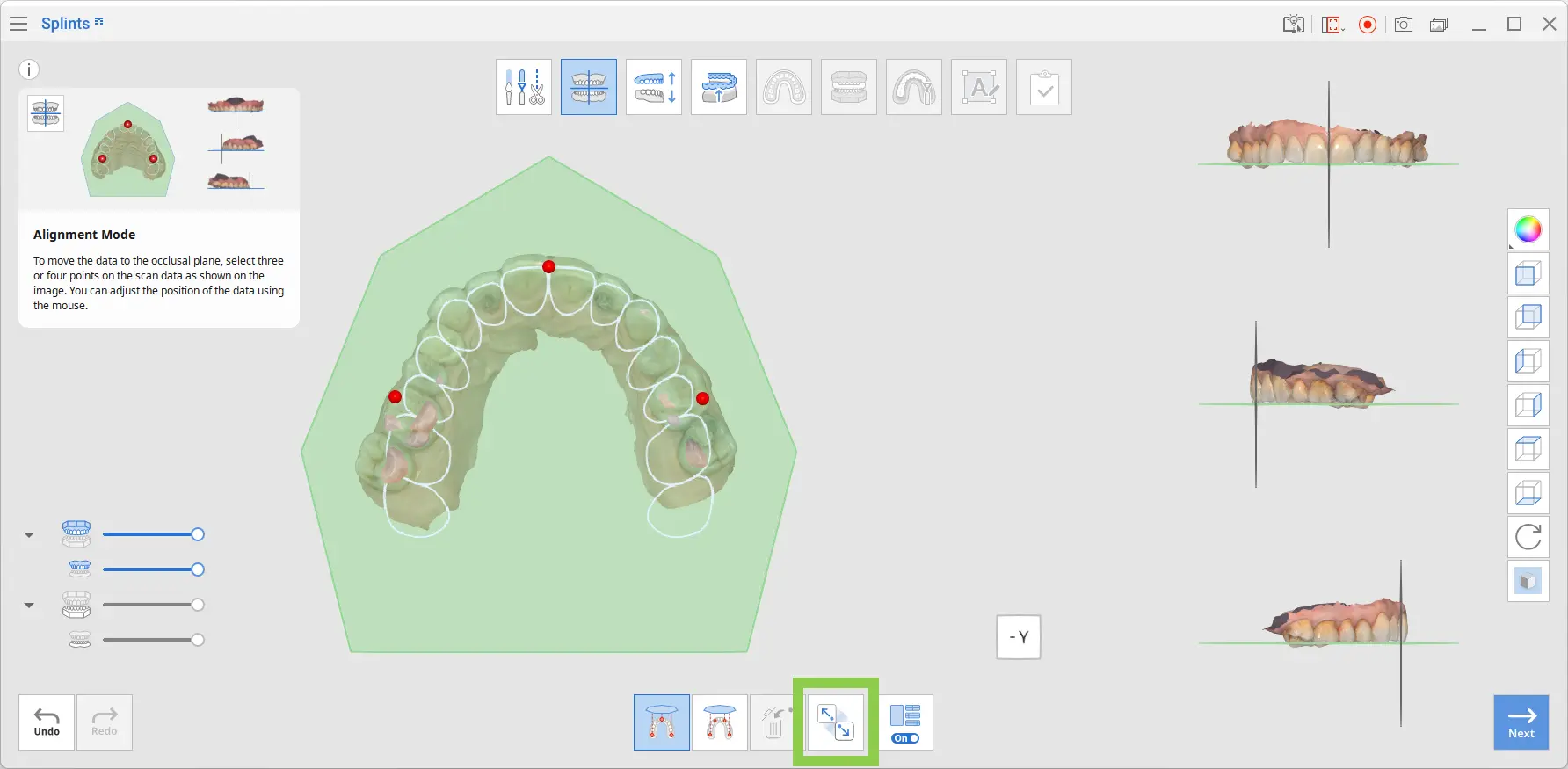

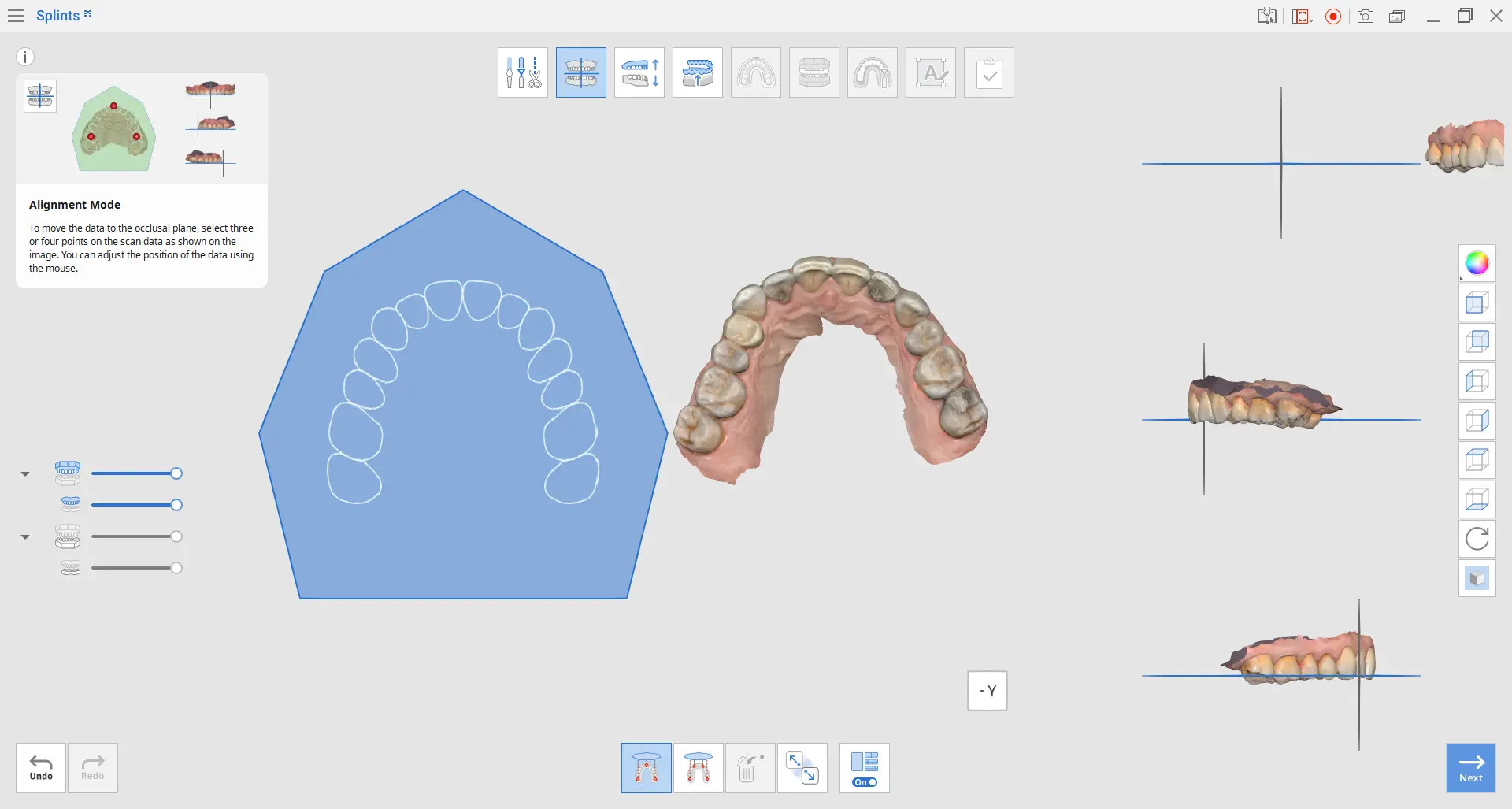

데이터를 교합면측 평면에 수동으로 다시 정렬하려면 다음 단계를 따릅니다.

1. 자동 정렬이 완료되면 '데이터 분리'를 클릭합니다.

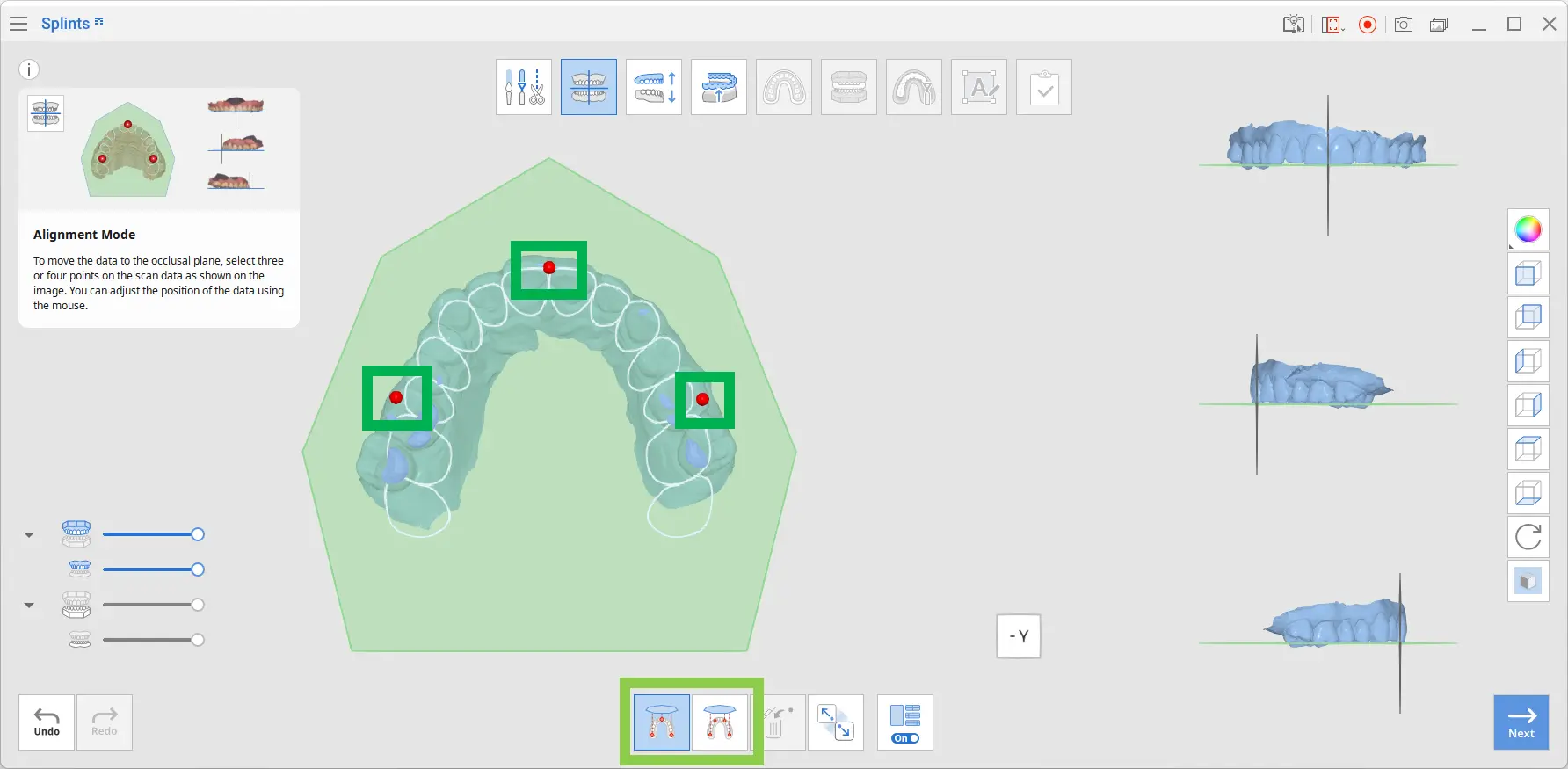

2. 데이터에서 세 개 또는 네 개의 점을 선택하여 교합면측 평면에 맞춰 정렬합니다.

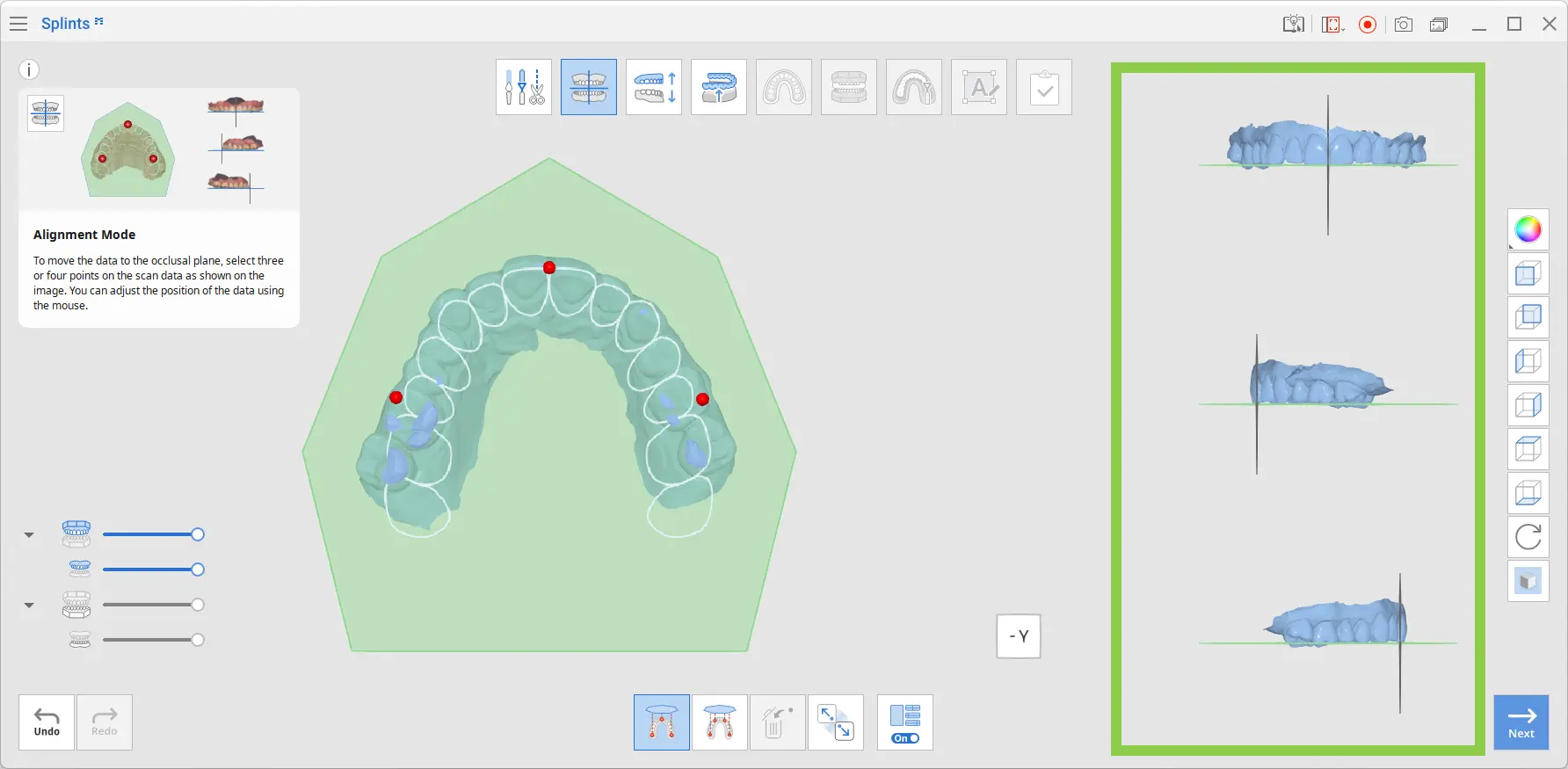

3. 오른쪽의 멀티뷰를 사용하여 데이터를 조정하고 정렬 과정을 제어합니다.

참고

멀티뷰를 끄면 교합면측 평면만 표시됩니다.

4. 완료되었으면 "다음"을 누릅니다.

교합 조정 모드

이 단계에서는 상악과 하악의 교합면측 관계를 조정하여 스플린트를 위한 공간을 만듭니다.

참고

교합을 개방된 상태로 스캔했거나 악궁이 한 쪽만 있는 경우 교합 조정 모드를 건너뛸 수 있습니다.

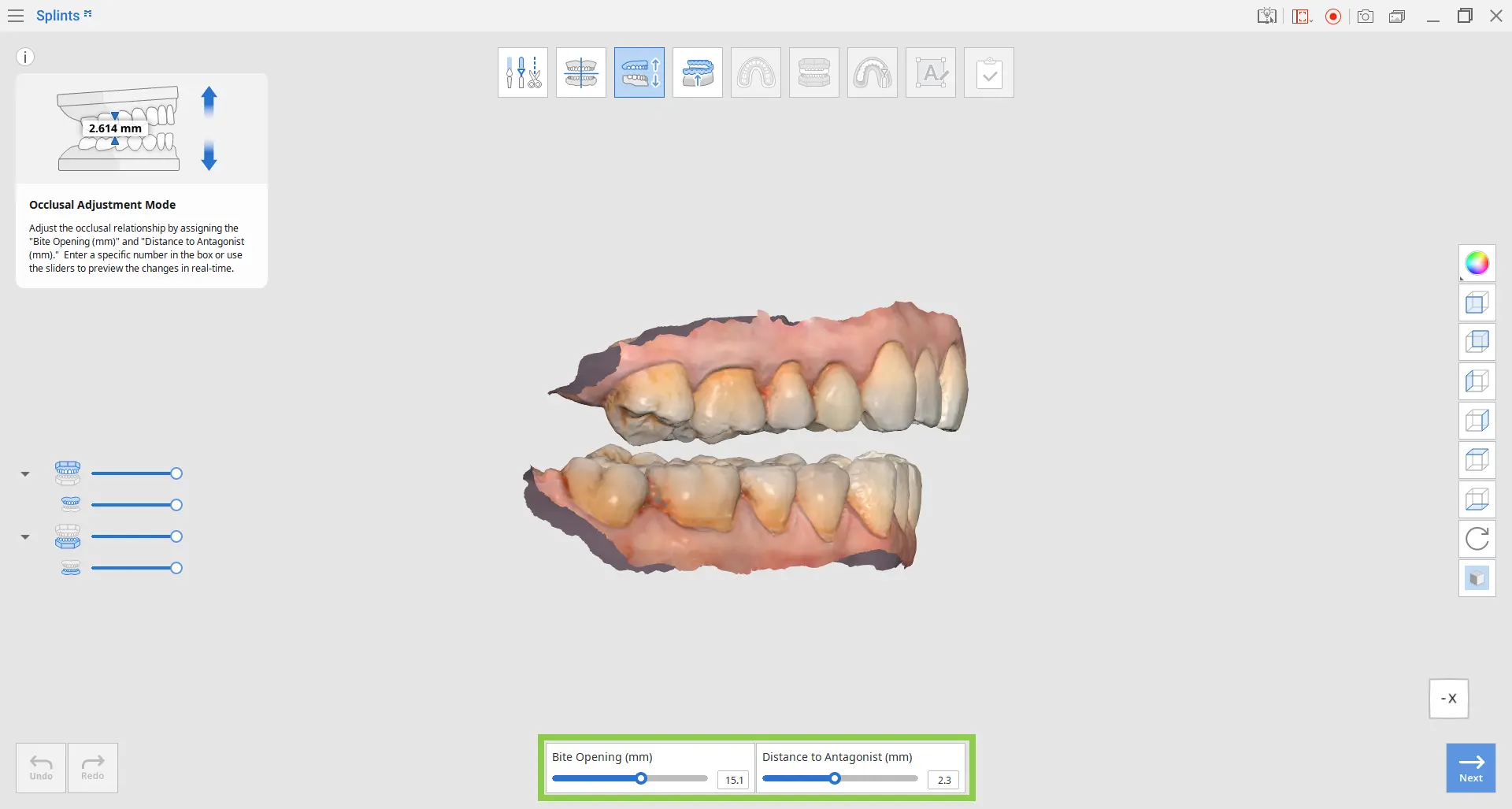

1. 교합면측 관계를 조정하려면 슬라이더를 이동하거나 '대합치와의 거리' 또는 '교합 오프닝'에 특정 값을 입력합니다. 교합 오프닝 값은 대합치까지의 거리를 기준으로 자동으로 계산되며 자동으로 조정될 수 있습니다.

도구 상자

⚠︎ 주의

대합치까지의 거리는 0.0보다 커야 합니다.

0.0으로 설정하면 스플린트를 위한 공간이 생성되지 않으며 다음 단계로 진행할 수 없습니다. 스플린트의 교합면측 두께가 충분해지도록 이 값을 조정합니다.

2. 완료되었으면 "다음"을 누릅니다.

내면 생성 모드

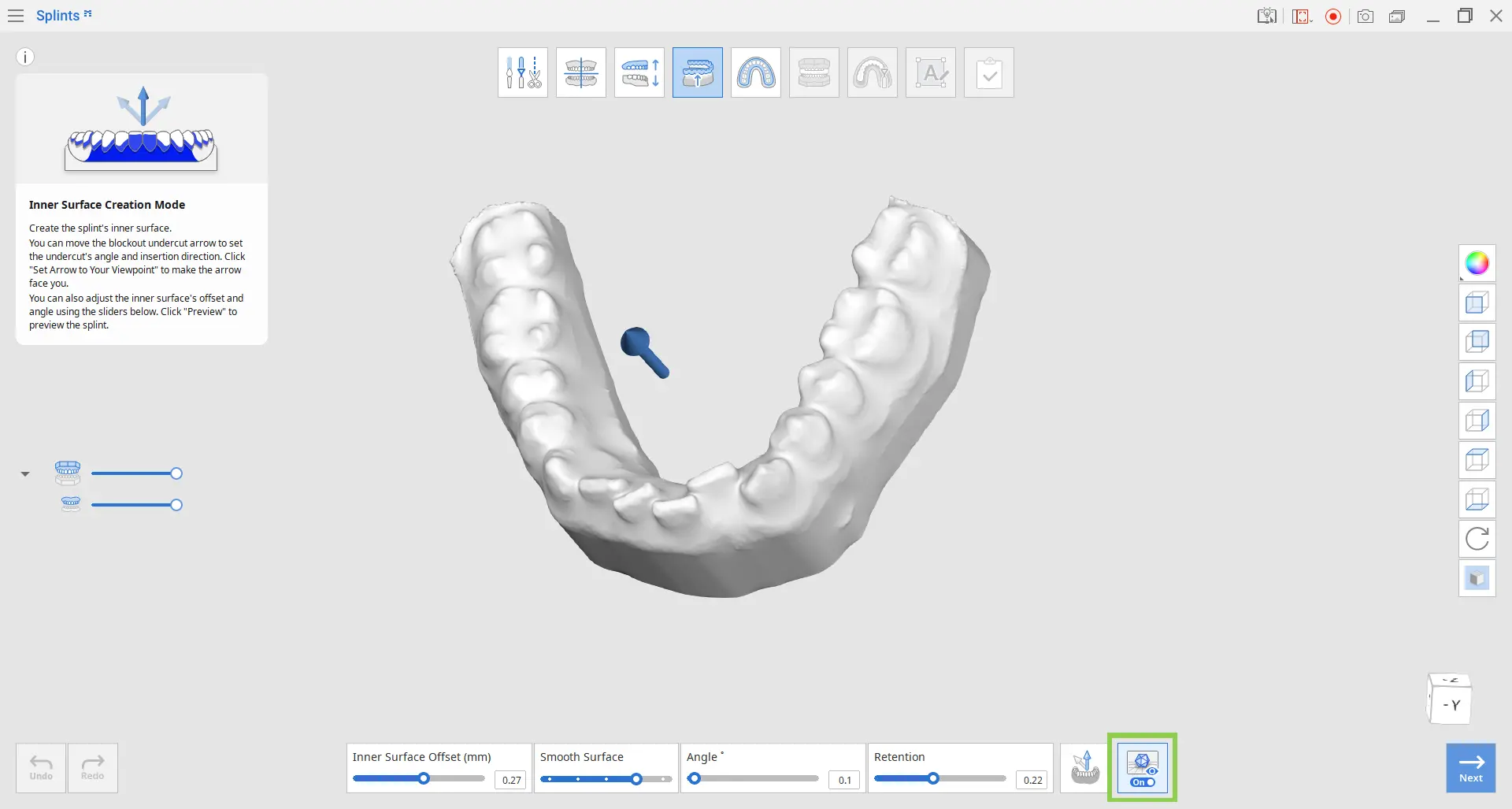

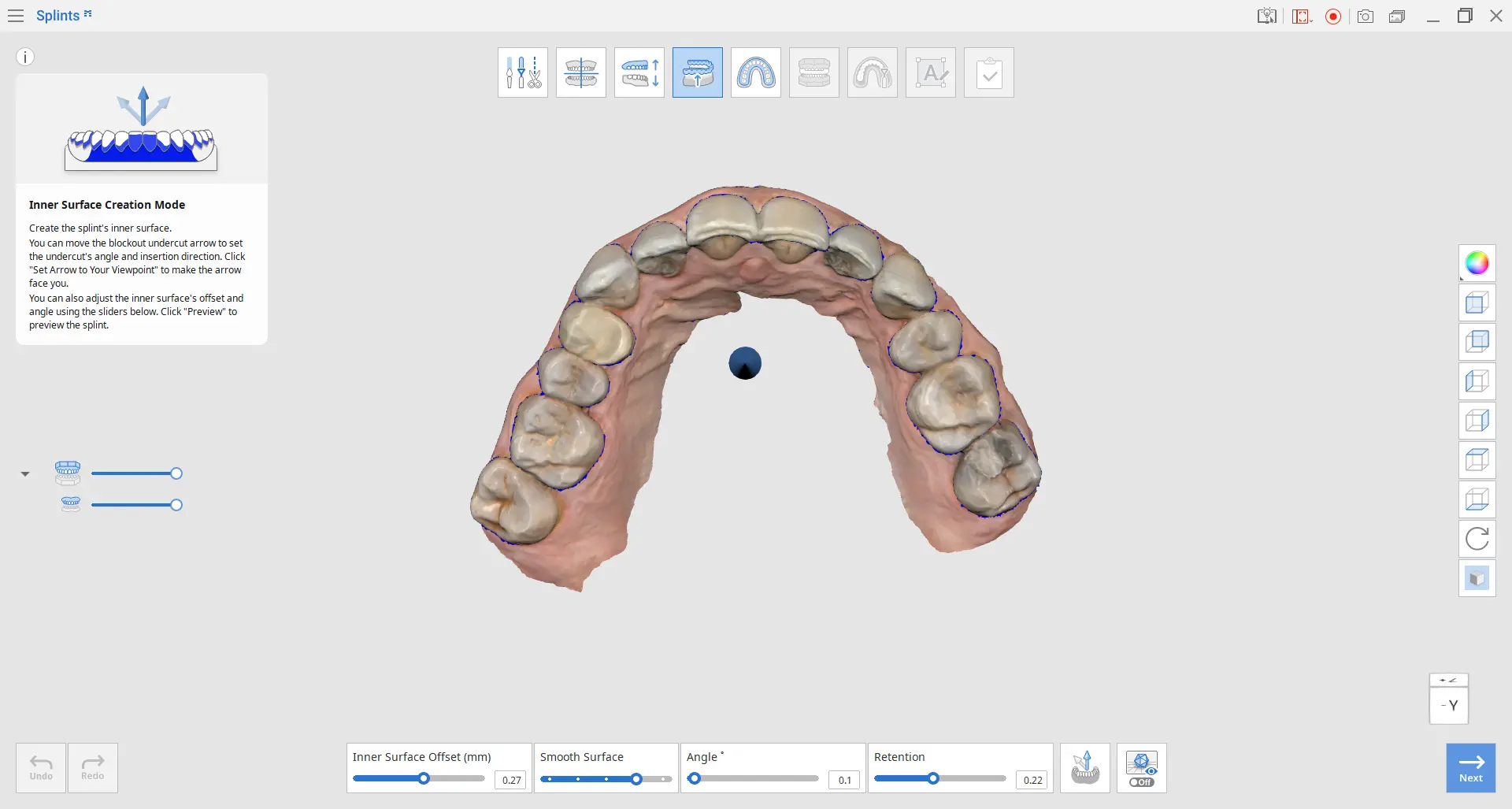

이 단계에서는 내면 오프셋, 블록아웃 방향, 블록아웃 정도를 조정하여 스플린트의 내면을 생성합니다. '유지력' 슬라이더를 사용하여 스플린트의 적합도를 추가로 조정할 수 있습니다.

도구 상자

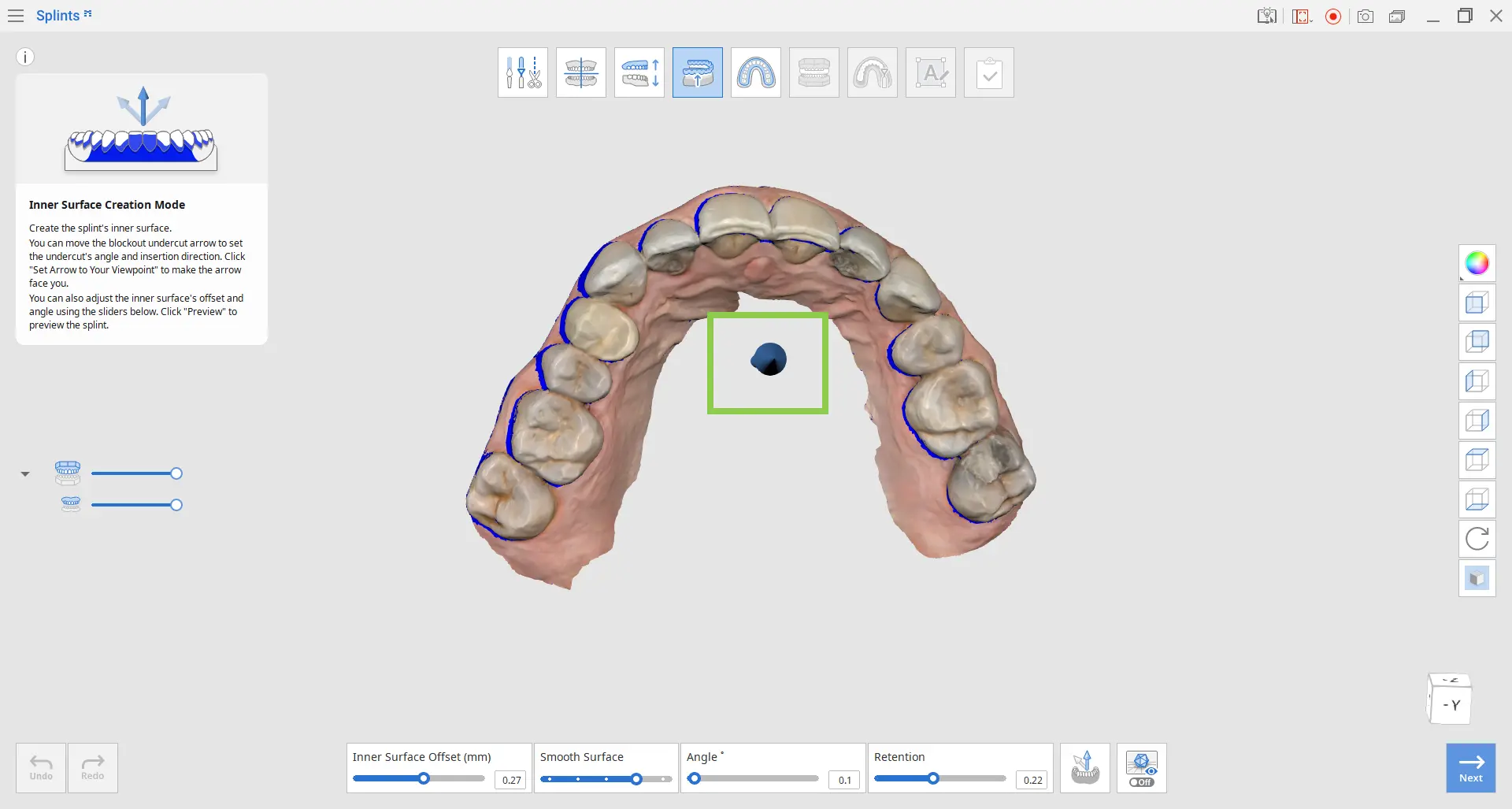

1. 화살표를 길게 클릭하여 자유롭게 이동하고 블록아웃 방향을 설정합니다. 블록아웃에 포함된 영역은 파란색으로 표시됩니다.

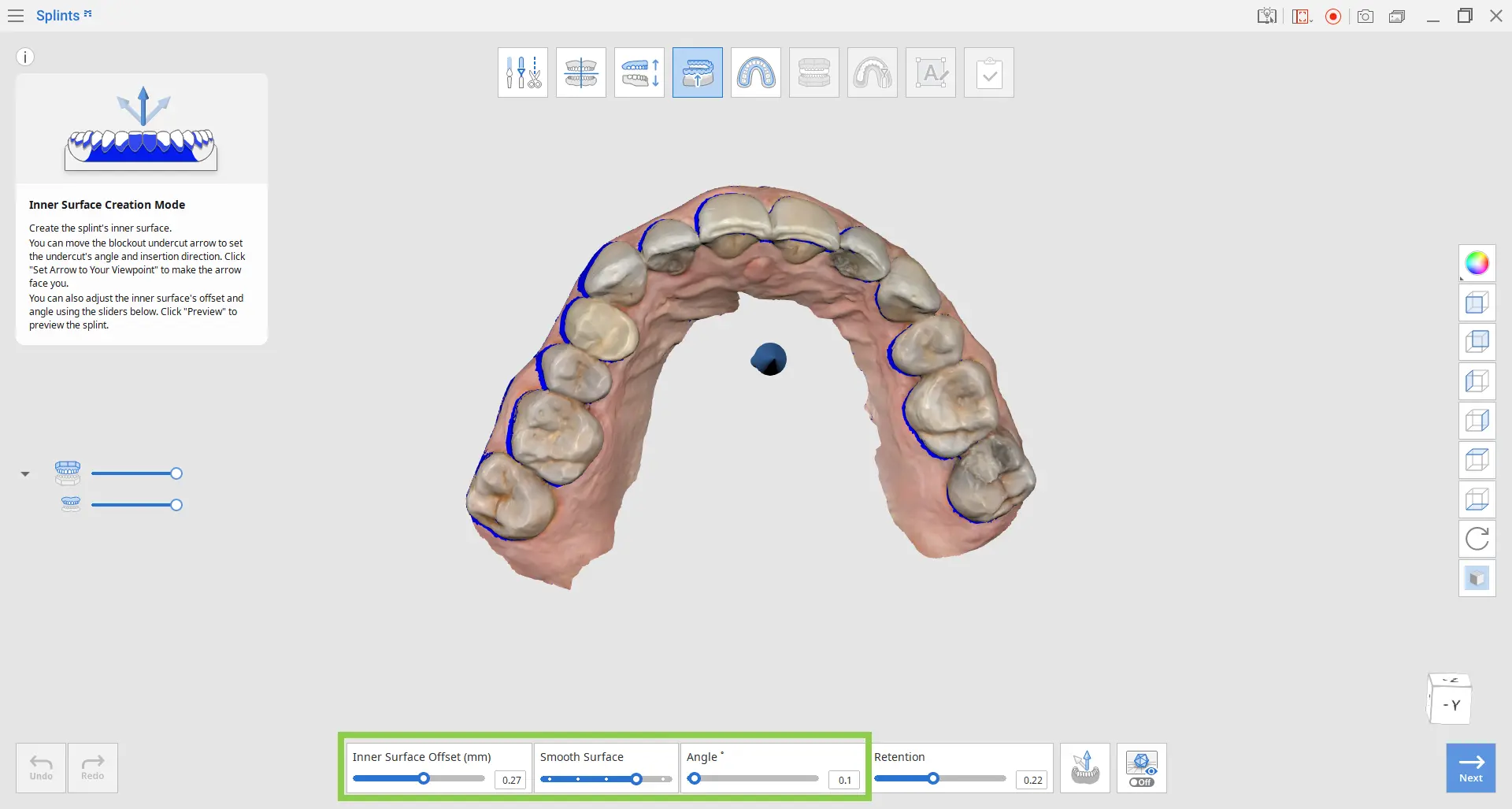

2. 내면 오프셋, 표면의 매끄러움, 블록아웃 각도를 설정하여 스플린트의 조임 정도를 조절합니다.

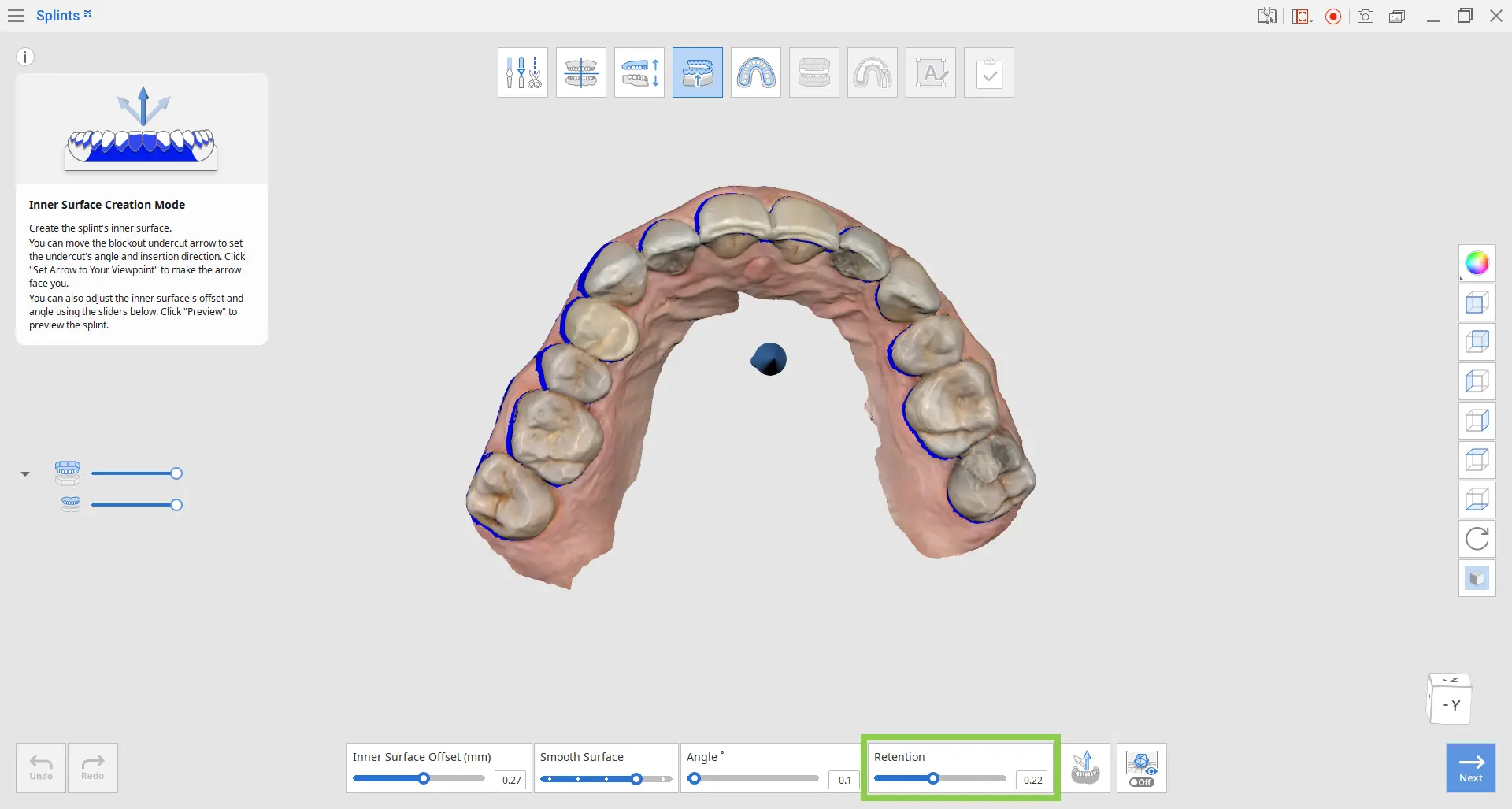

3. '유지력' 슬라이더를 사용하여 허용되는 언더컷 영역의 범위를 조정하고 출력된 스플린트의 유지력을 높입니다.

4. '미리보기'를 클릭하여 언더컷 영역이 블록아웃된 스플린트를 확인합니다.

5. 완료되었으면 "다음"을 누릅니다.

아웃라인 지정 모드

이 단계에서는 스플린트의 윤곽을 협측면과 설측면에 생성합니다.

도구 상자

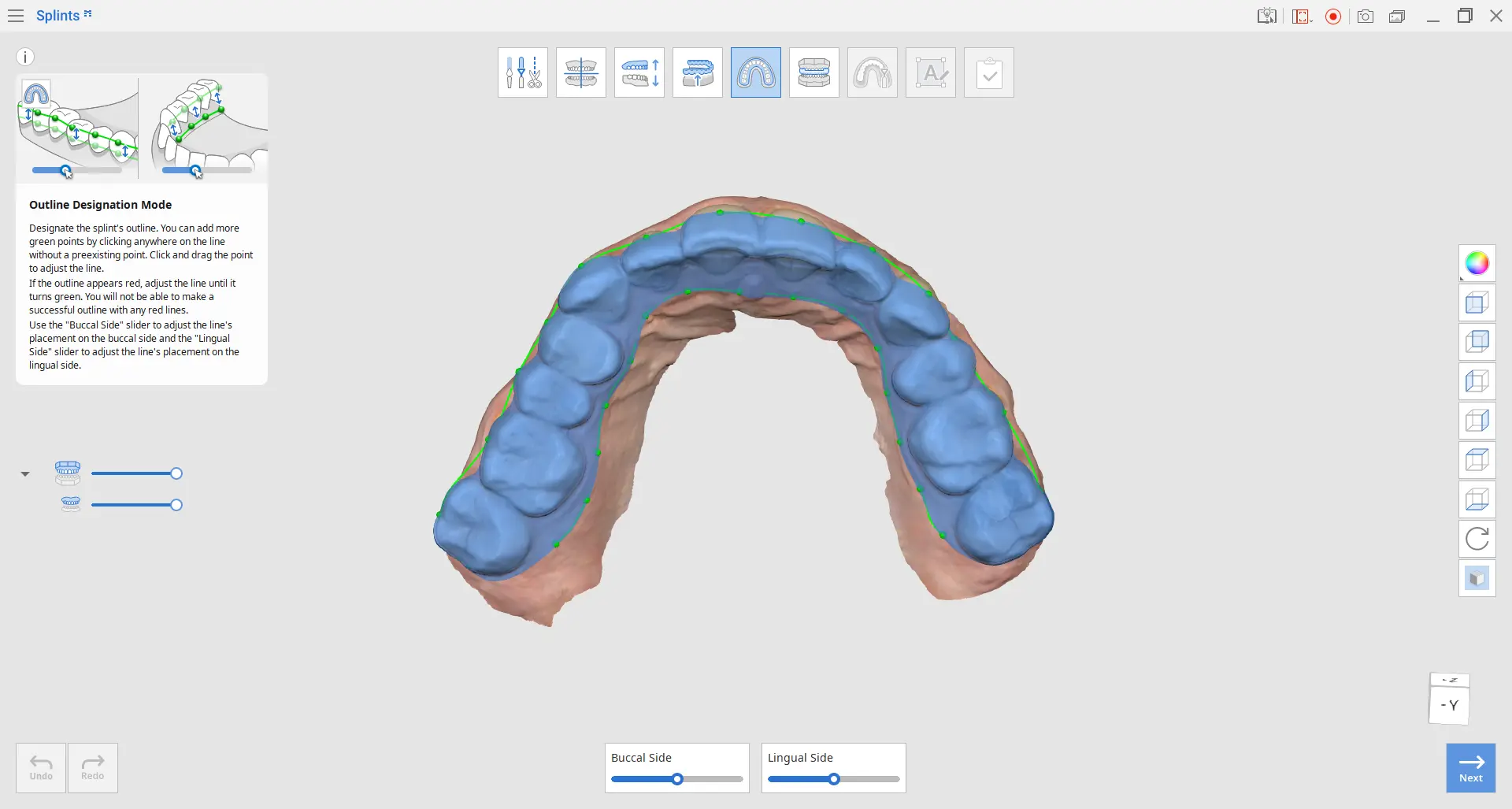

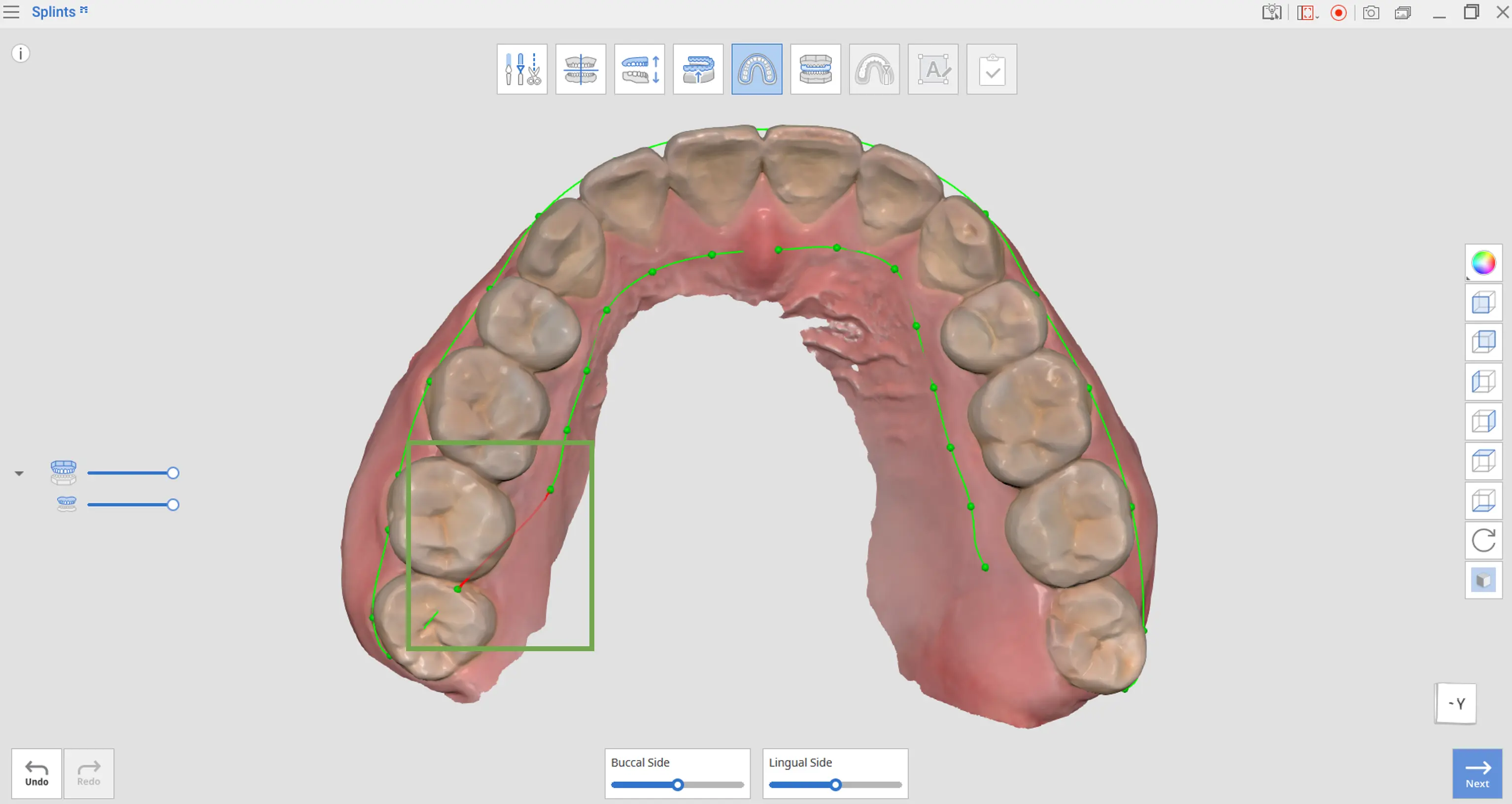

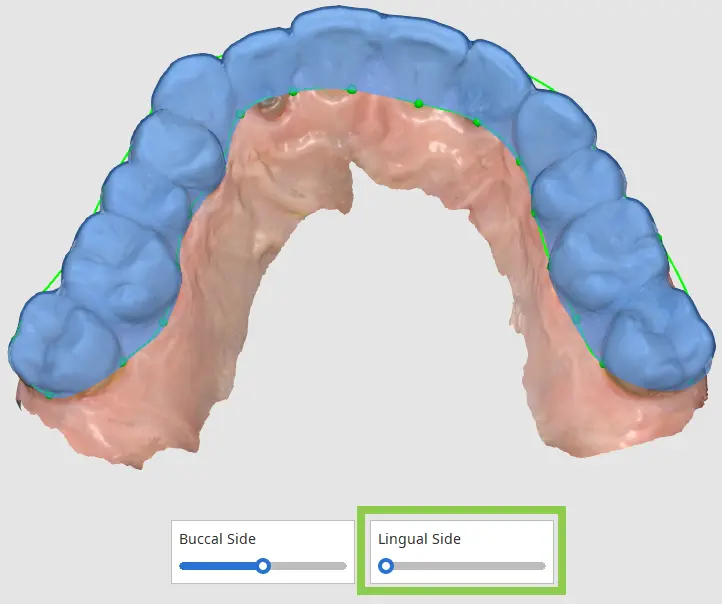

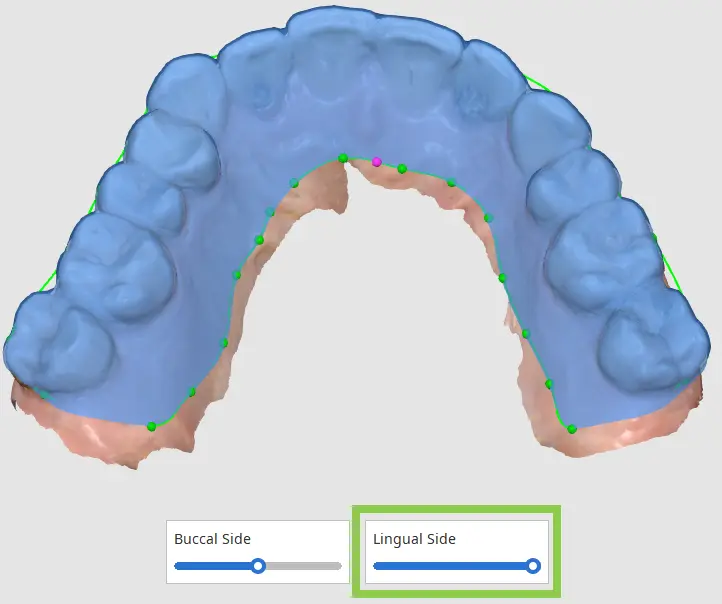

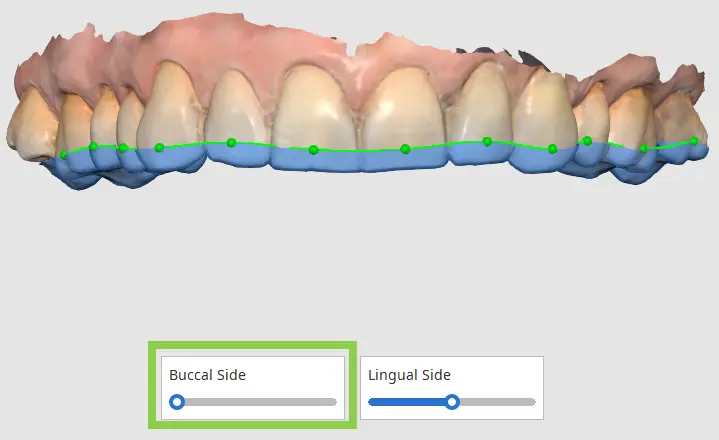

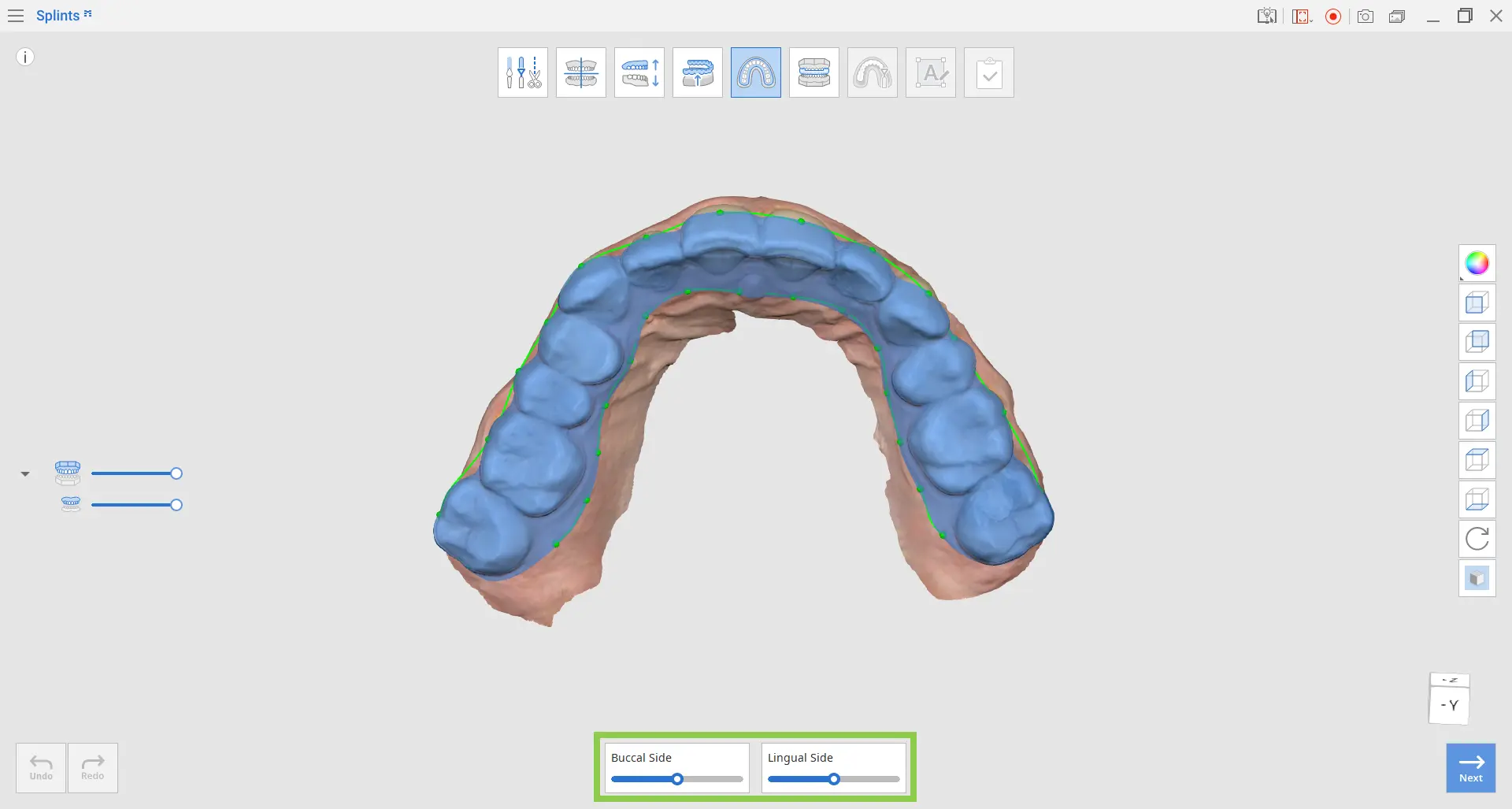

1. 아웃라인 지정 모드에서는 아웃라인이 자동으로 생성됩니다. 아웃라인을 수정하려면 마우스로 녹색 점을 드래그하거나 '협측면' 및 '설측면' 슬라이더를 조정합니다.

2. 아웃라인의 일부가 빨간색으로 표시되면 녹색으로 바뀔 때까지 해당 선을 조정합니다. 빨간색으로 표시된 부분이 남아 있으면 다음 단계로 이동할 수 없습니다.

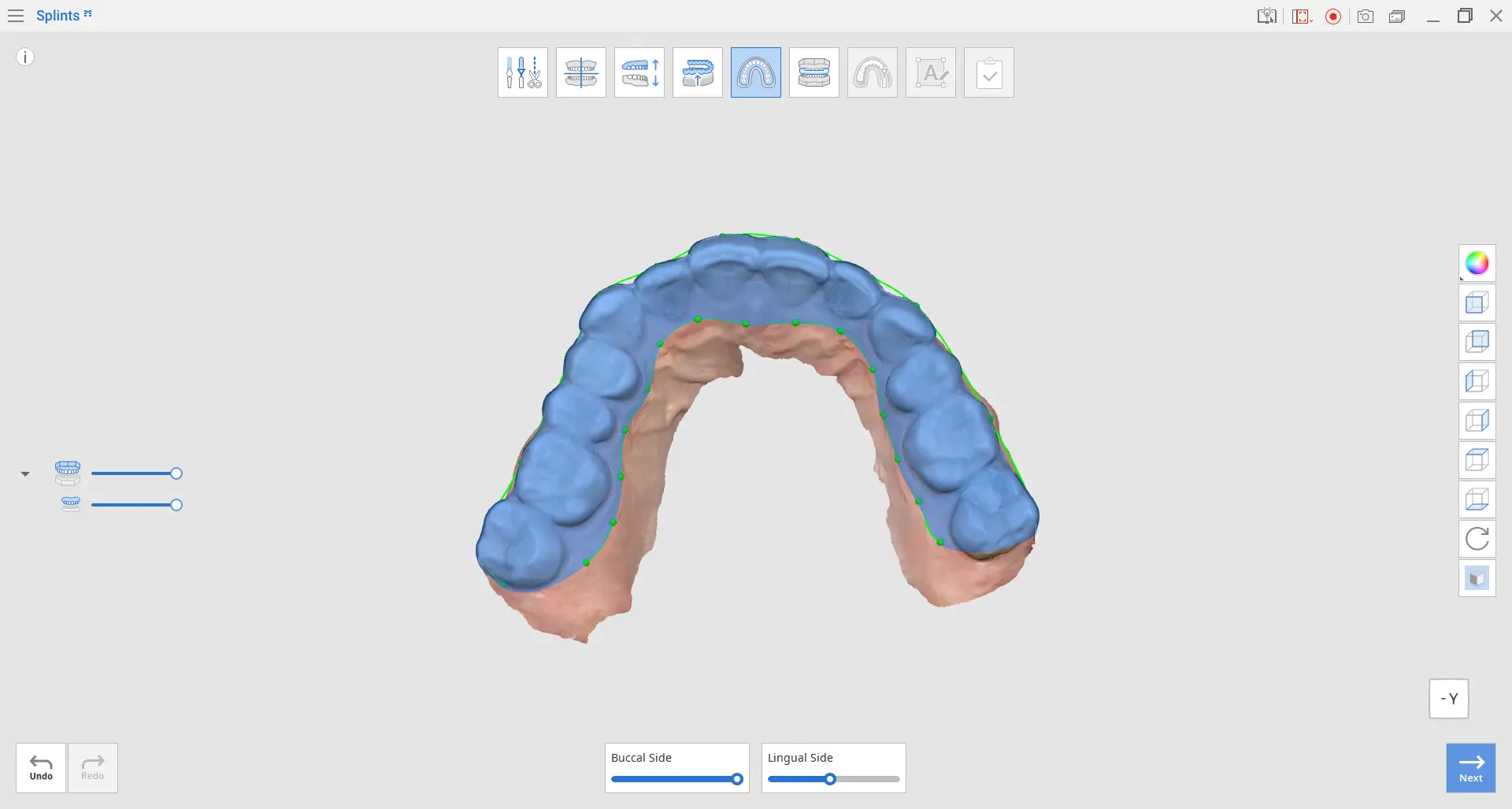

3. 아웃라인이 올바르게 정의되면 선택한 영역이 파란색으로 표시됩니다. 녹색 점을 추가하려면 아웃라인을 마우스 왼쪽 버튼으로 클릭하고, 제거하려면 마우스 오른쪽 버튼을 클릭합니다.

4. 완료되었으면 "다음"을 누릅니다.

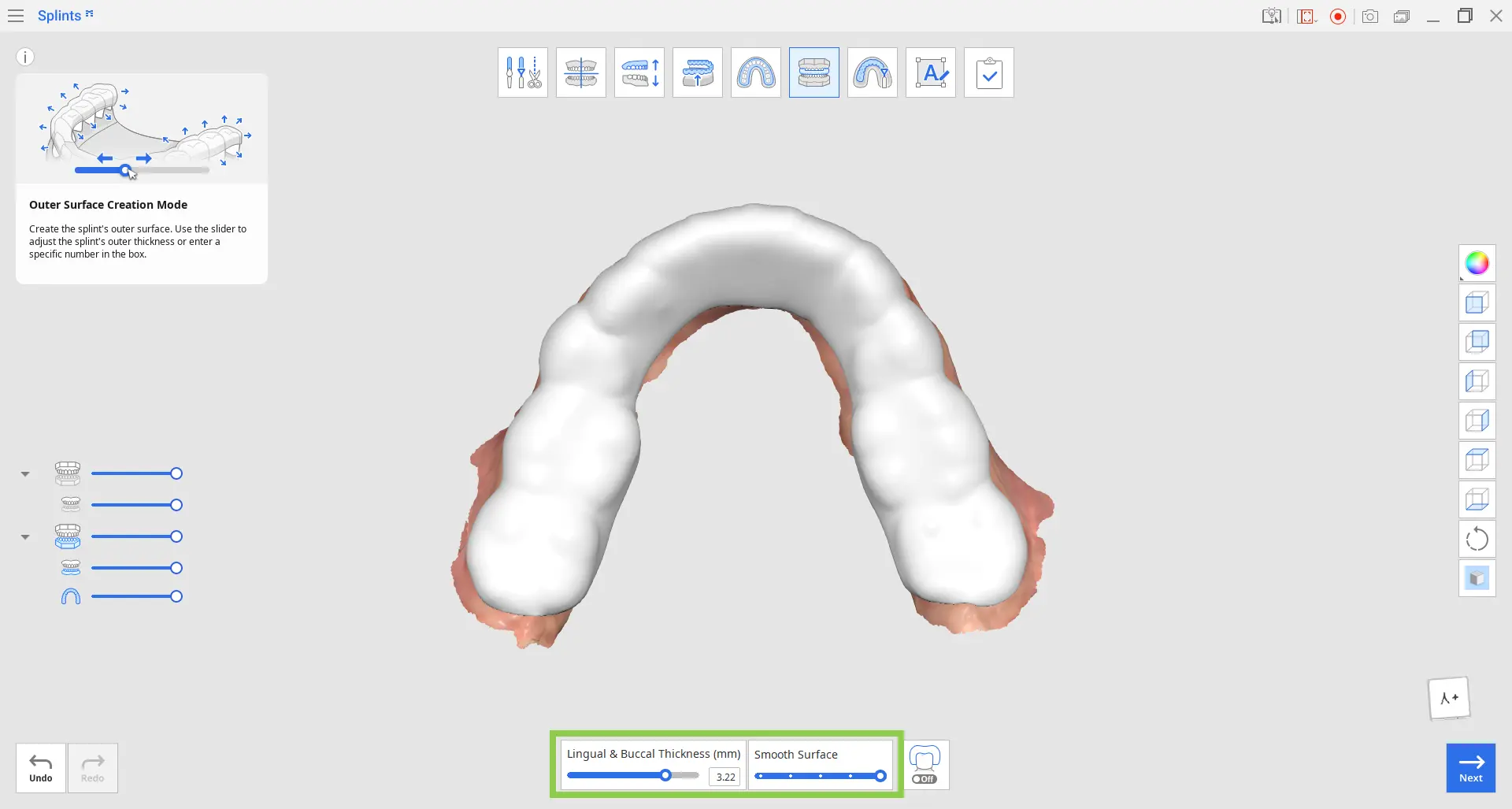

외면 생성 모드

이 단계에서는 제공되는 도구를 사용하여 스플린트의 외면을 조정할 수 있습니다.

1. '설측 & 협측 두께' 슬라이더를 오른쪽으로 이동하면 설측 및 협측 표면의 스플린트 두께가 동시에 증가합니다. 교합면측 표면 두께는 대합치까지의 거리를 기준으로 자동으로 결정됩니다.

2. '표면 다듬기' 슬라이더를 사용하여 스플린트 외부 표면의 거칠기를 줄입니다.

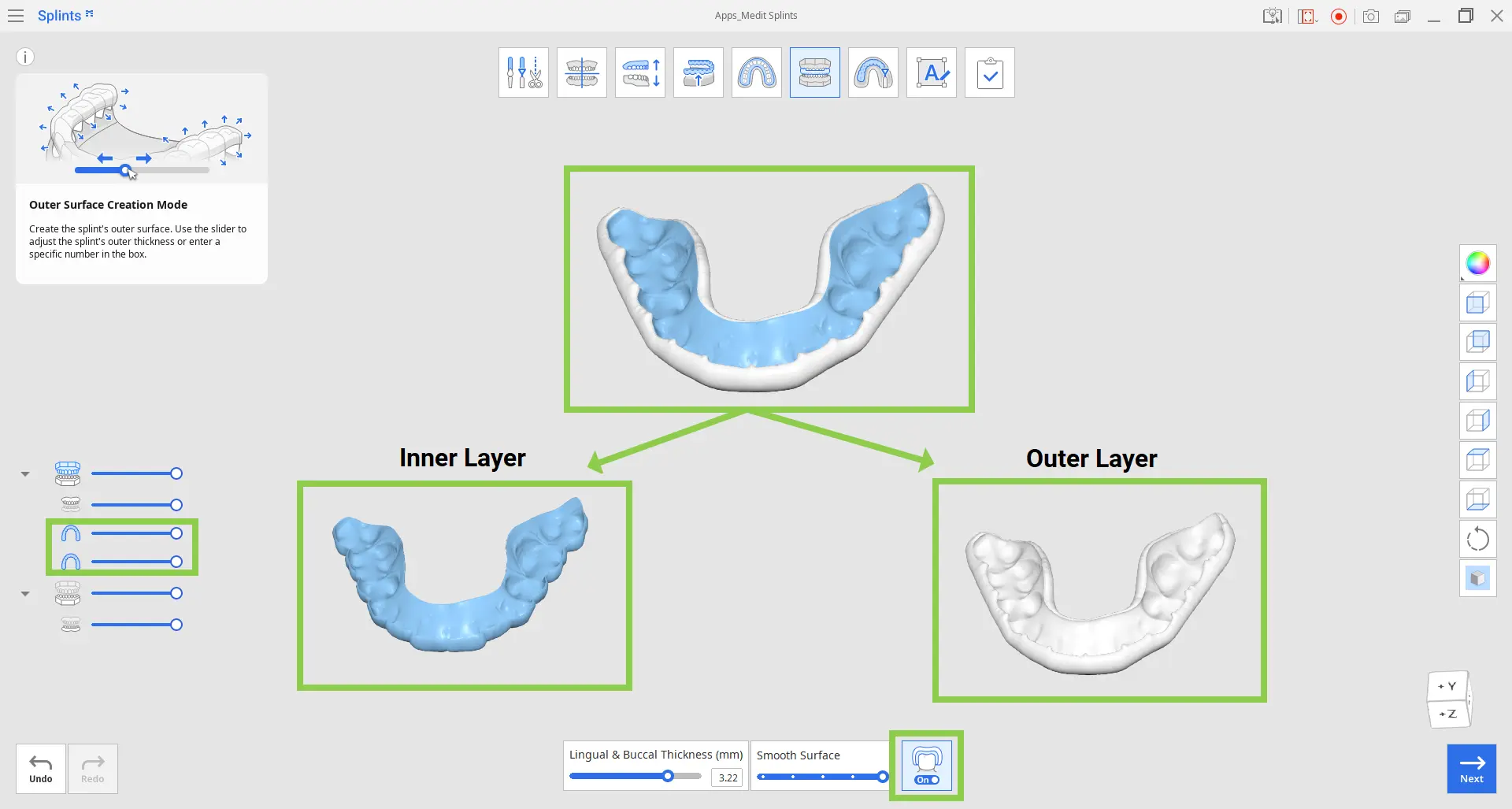

3. 프린터가 MultiJet 인쇄 기술을 사용하는 경우 이중 재료 스플린트를 만들 수 있습니다. 이를 위해 하단의 '이중 스플린트'를 켜면 스플린트가 외부 레이어와 내부 레이어로 나뉩니다.

도구 상자

4. 완료되었으면 "다음"을 누릅니다.

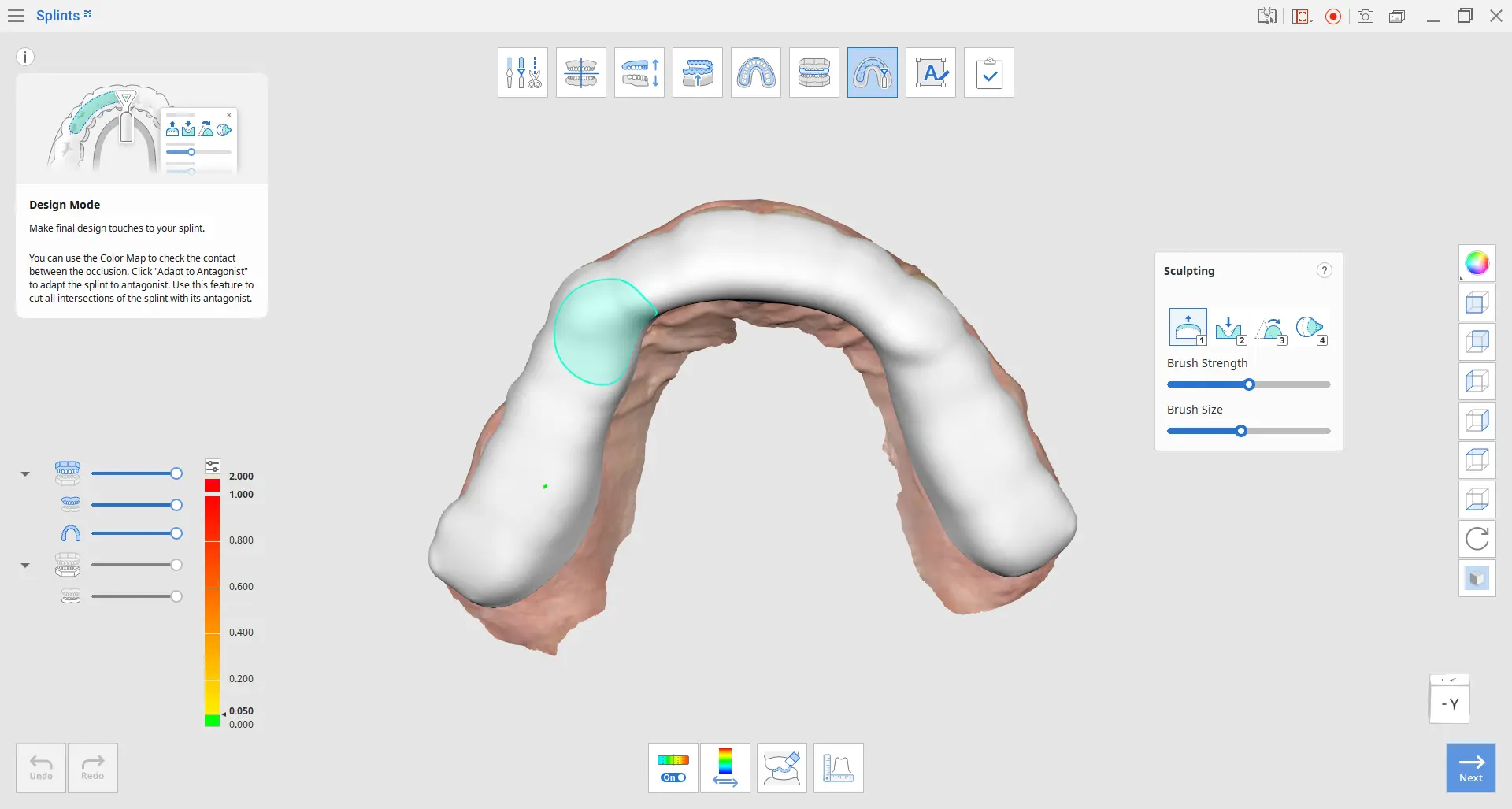

디자인 모드

이 모드에서는 스플린트의 최종 설계를 조정할 수 있습니다. 제공되는 도구를 사용하여 교합 접촉점을 분석하고, 대합치와 교차하는 부분을 제거하며, 스플린트의 두께를 확인할 수 있습니다.

도구 상자: 기본

도구 상자: 조각

도구 상자: 측정 도구

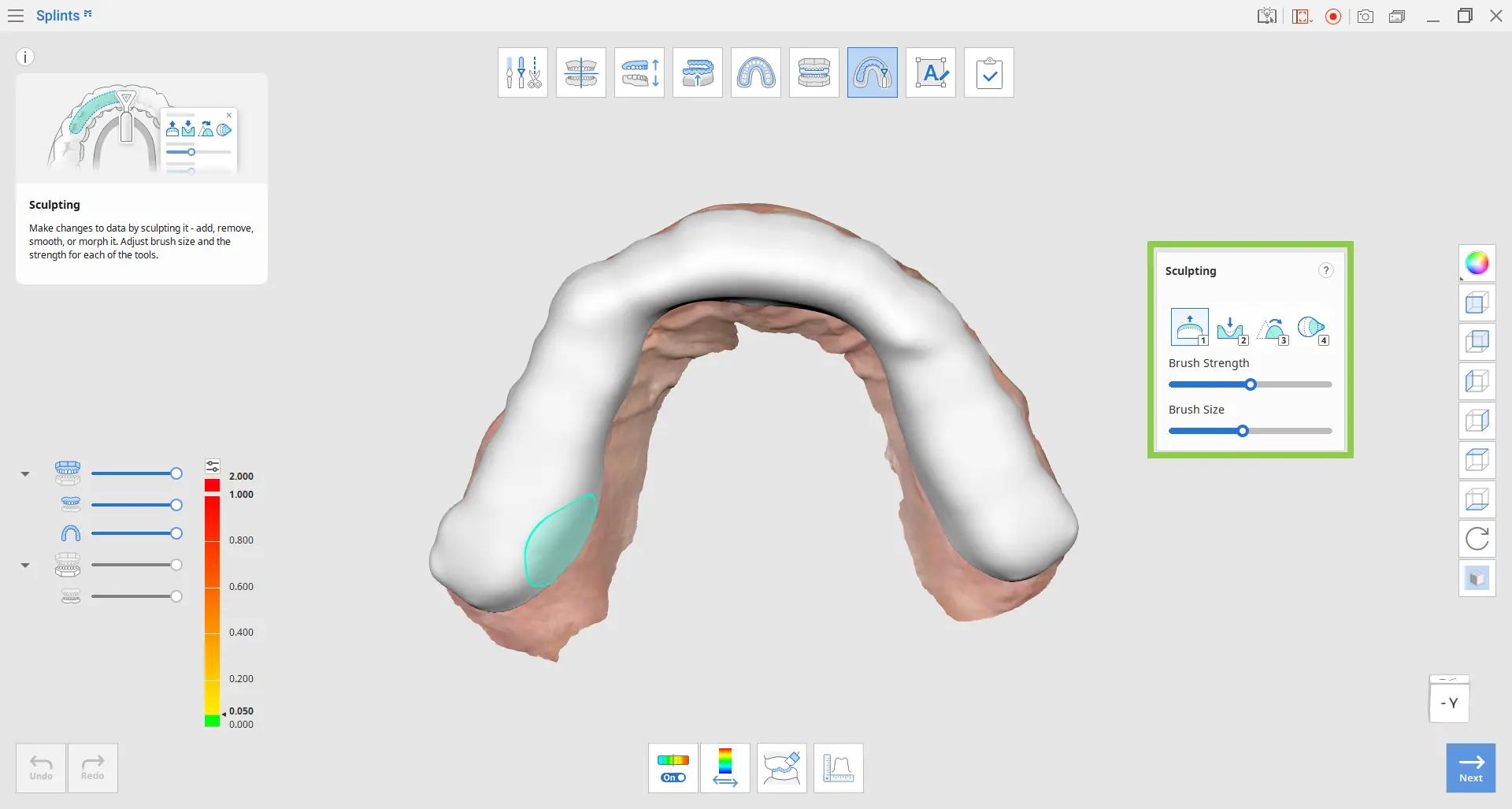

1. 조각 도구를 사용하여 스플린트 외부 표면을 추가하거나, 제거하거나, 매끄럽게 하거나 변형할 수 있습니다. 이를 통해 스플린트 설계를 보다 세밀하게 조정할 수 있습니다.

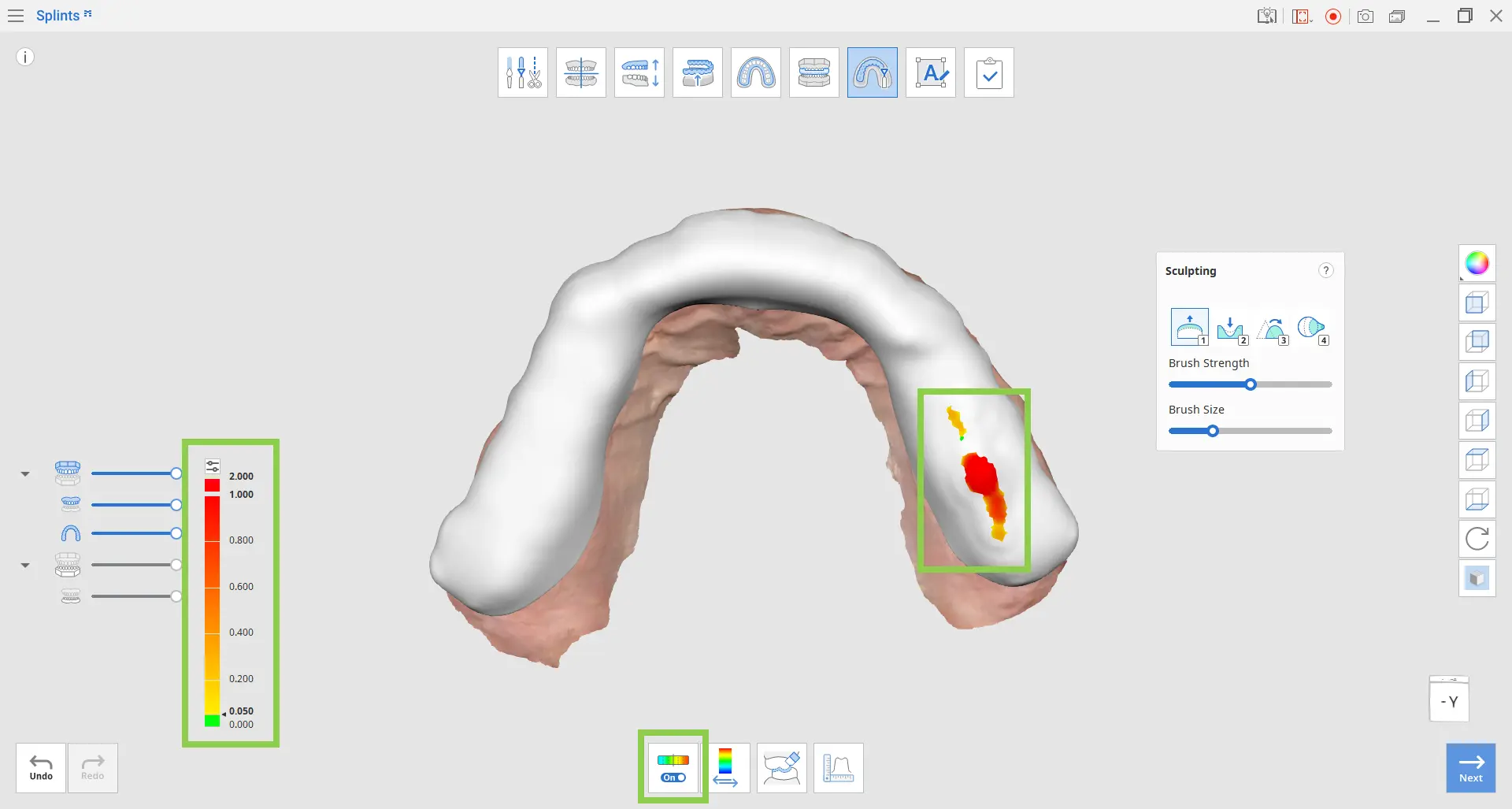

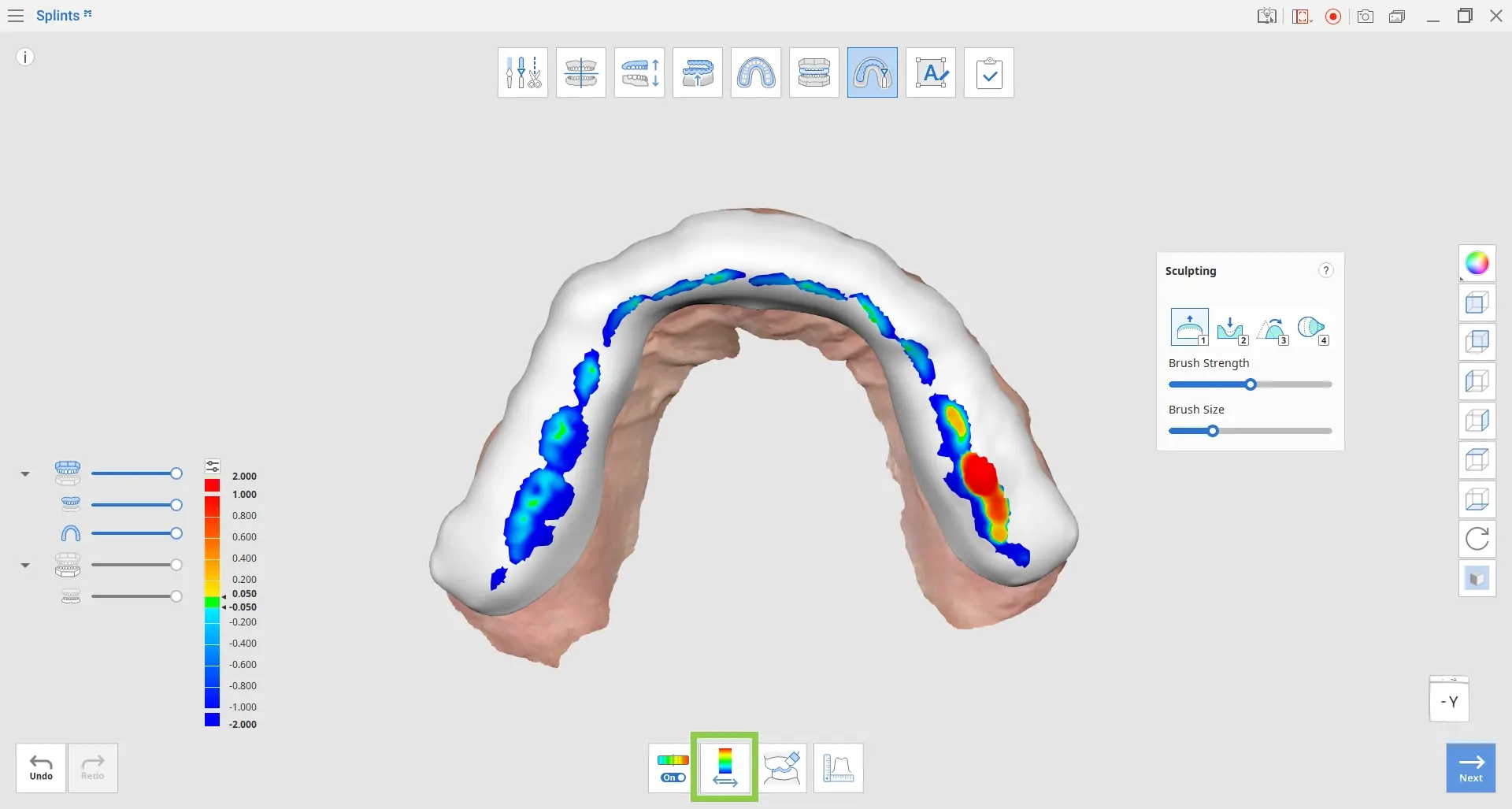

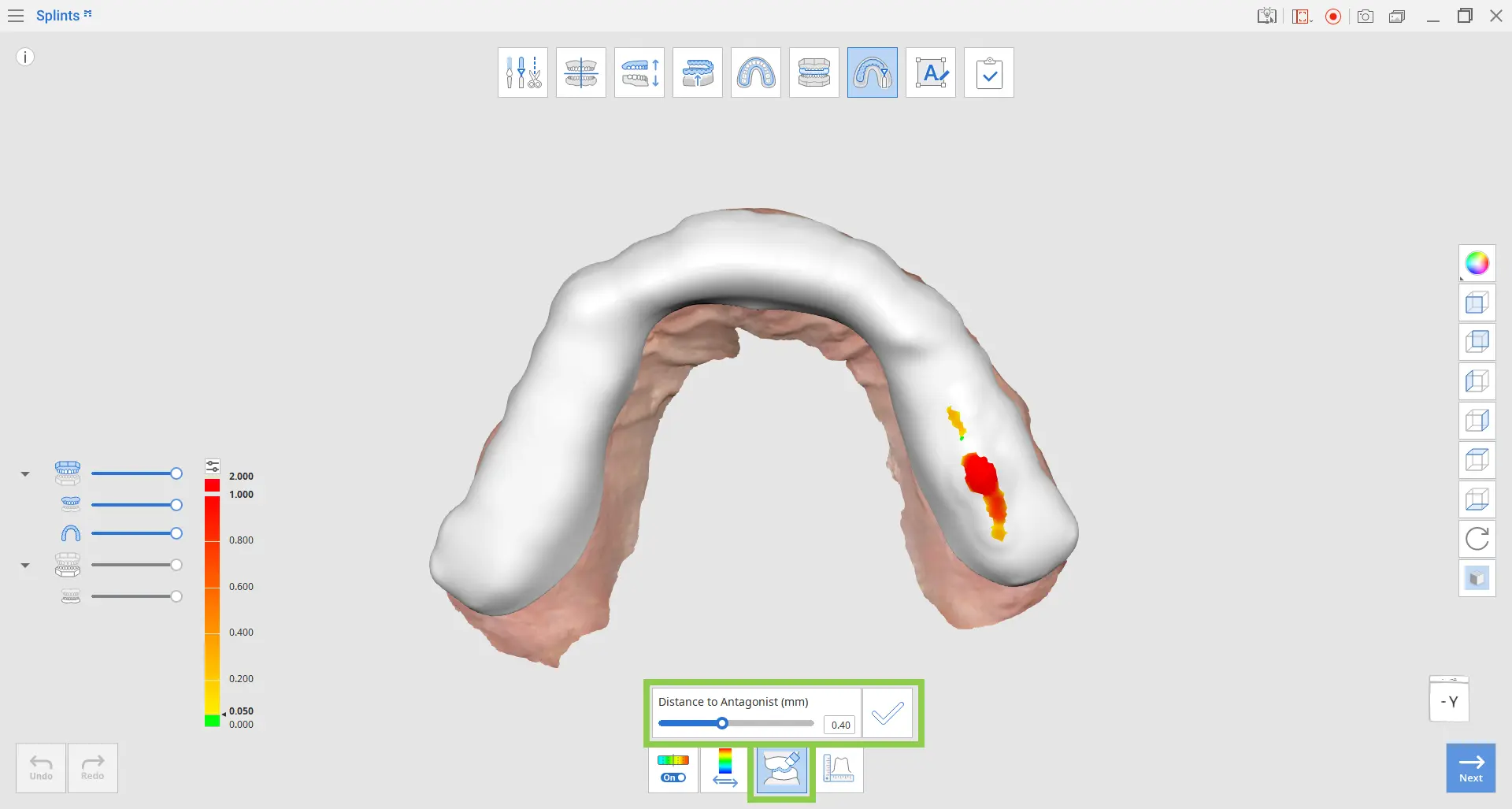

2. 컬러맵을 활성화하여 겹치는 부분을 확인합니다. 빨간색 영역은 스플린트와 대합치 데이터가 교차하는 부분을 나타냅니다.

3. '편차 측정 표시 영역 변경'을 클릭하여 대합치까지의 거리를 확인합니다.

4. '대합치에 맞춤'을 클릭하여 스플린트와 대합치가 교차하는 모든 부분을 제거합니다.

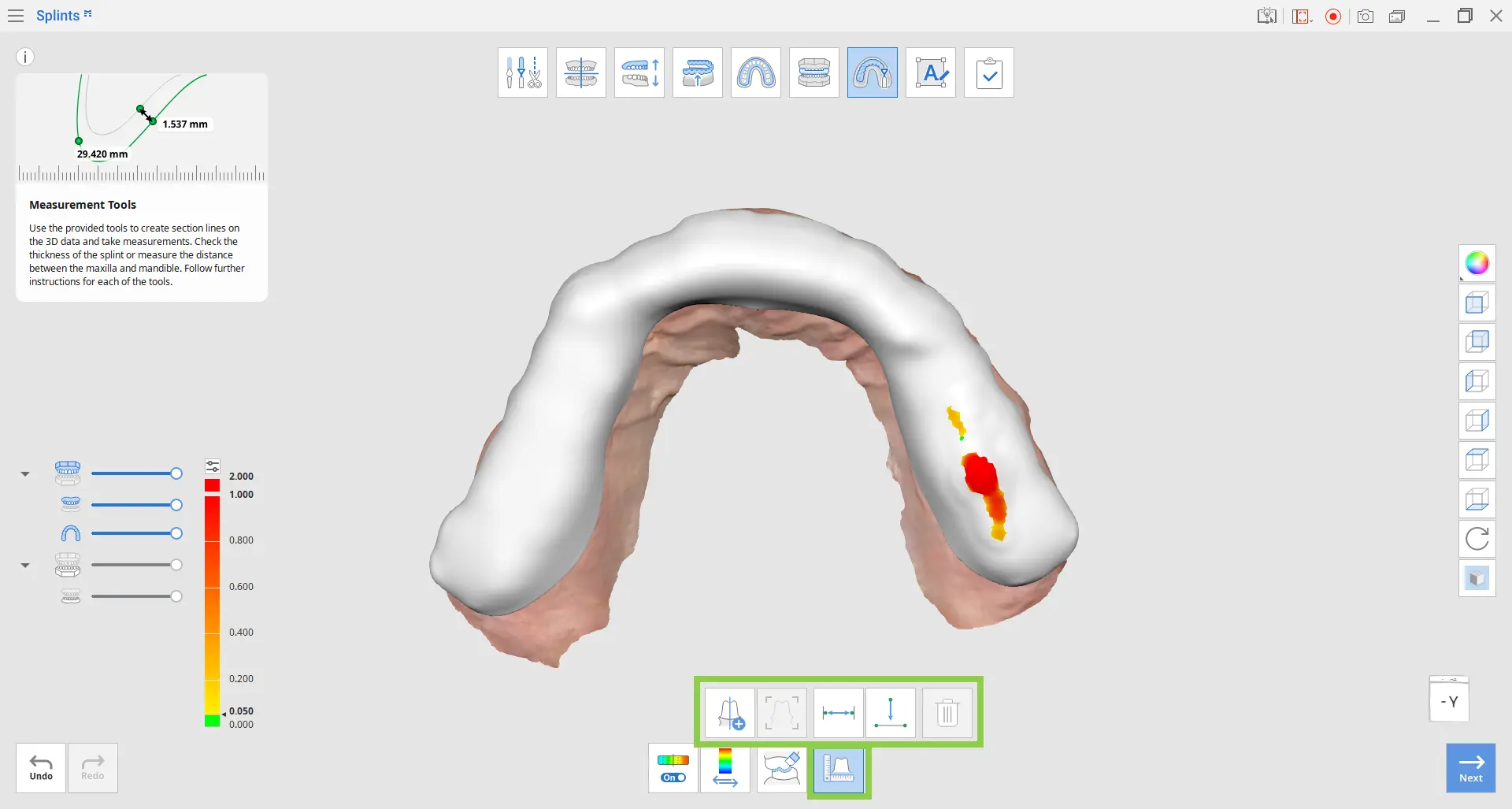

5. 편집 후 '측정 도구'를 사용하여 스플린트의 두께를 확인합니다. 데이터에서 점을 선택하여 단면 선을 만들고 거리를 측정합니다.

6. 스플린트 설계를 완료하고 '다음'을 클릭합니다.

라벨 모드

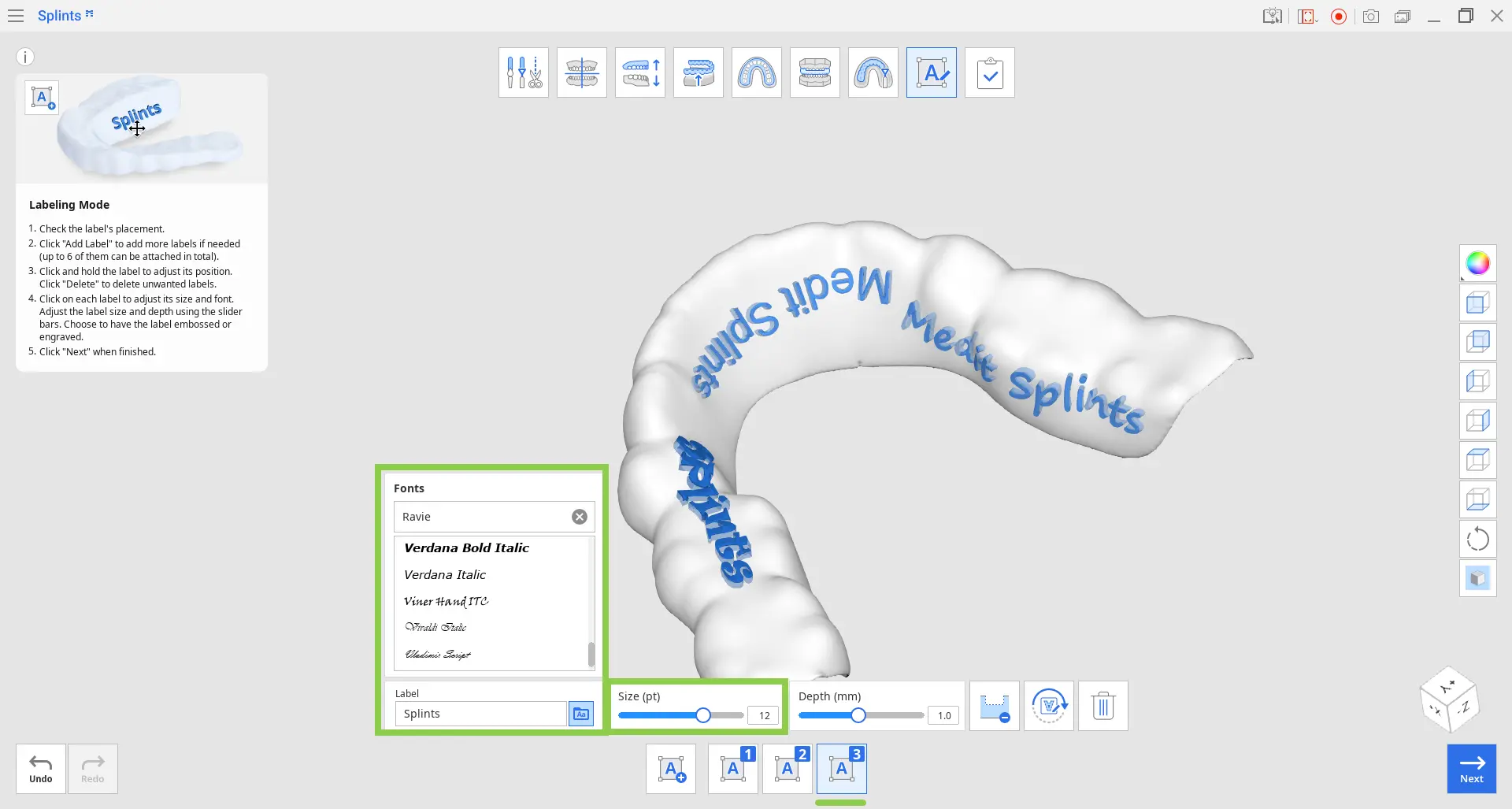

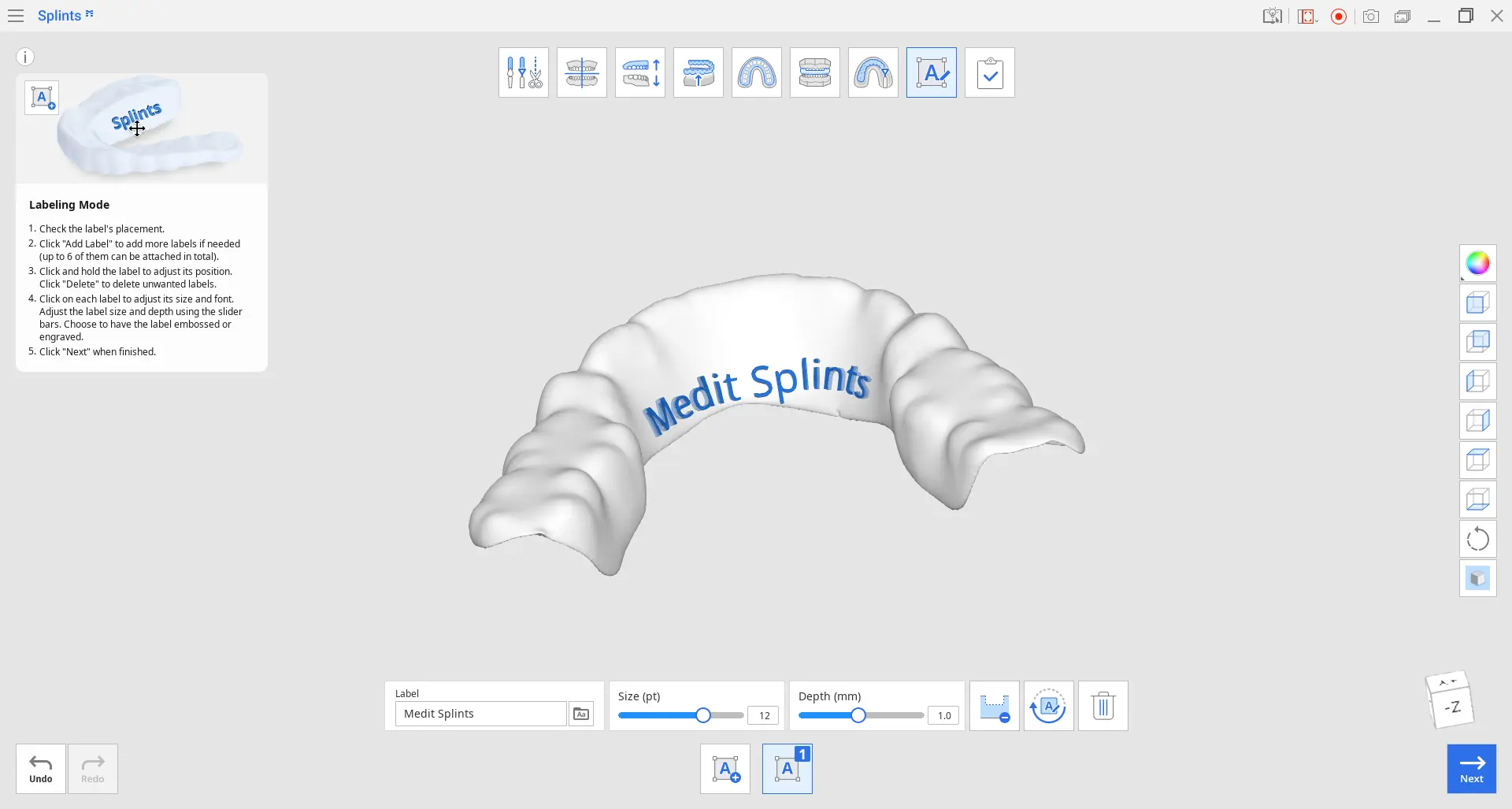

'라벨 모드'에는 스플린트 표면에 라벨을 만들고 관리할 수 있는 도구가 있습니다. 기본 라벨(라벨 #1)이 스플린트 외면에 자동으로 생성됩니다.

참고

라벨 추가는 선택 사항입니다.

도구 상자

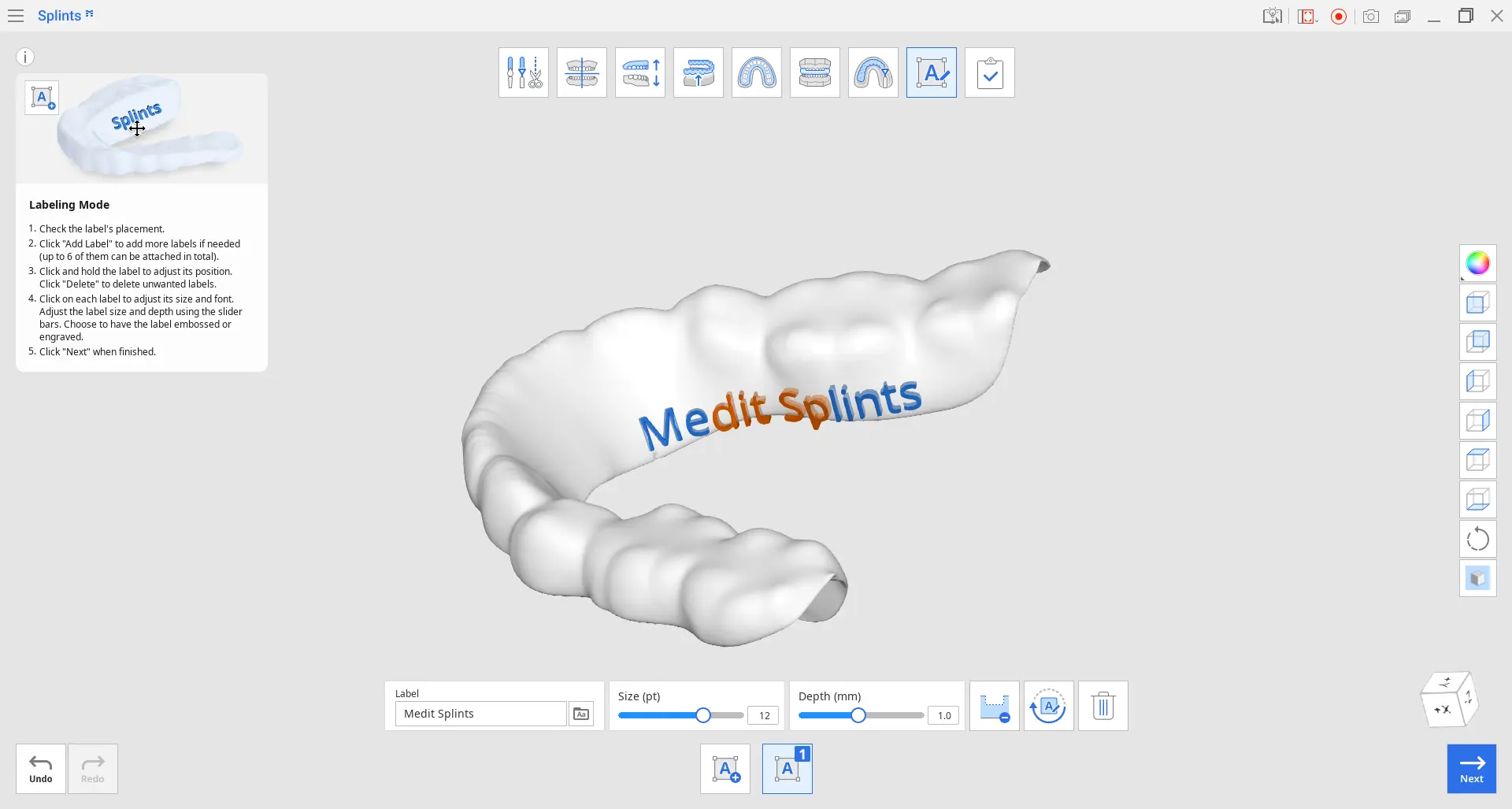

1. 자동으로 생성된 라벨의 위치를 확인합니다. 라벨의 일부가 주황색으로 표시되면 라벨 전체가 파란색으로 표시될 때까지 드래그합니다.

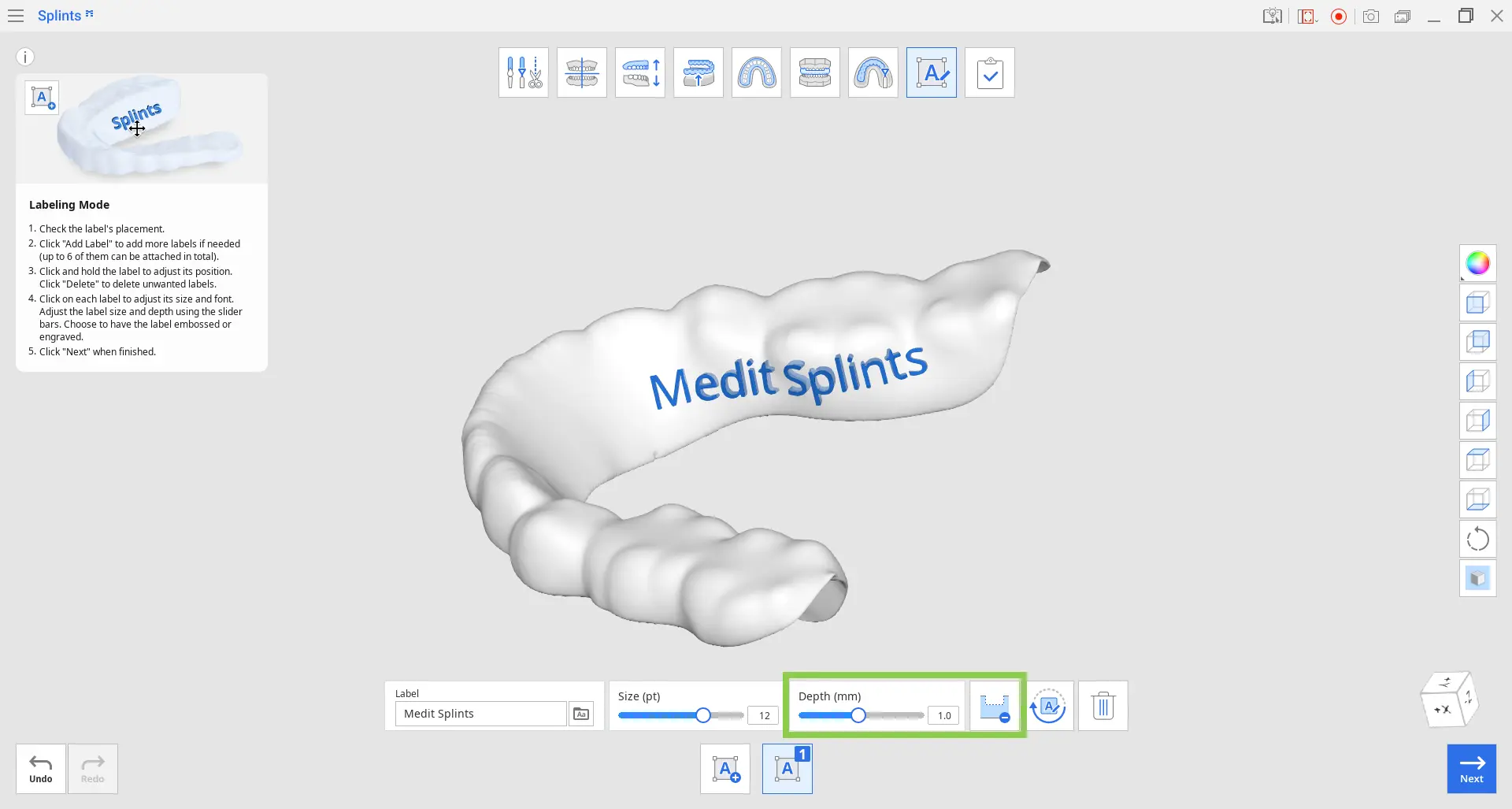

2. '양각/음각'을 클릭하여 표시 방식을 변경합니다. 필요에 따라 라벨 표시 깊이를 조정할 수 있습니다.

3. 라벨을 더 추가하려면 '라벨 추가'를 클릭합니다. 최대 6개의 라벨을 생성할 수 있습니다.

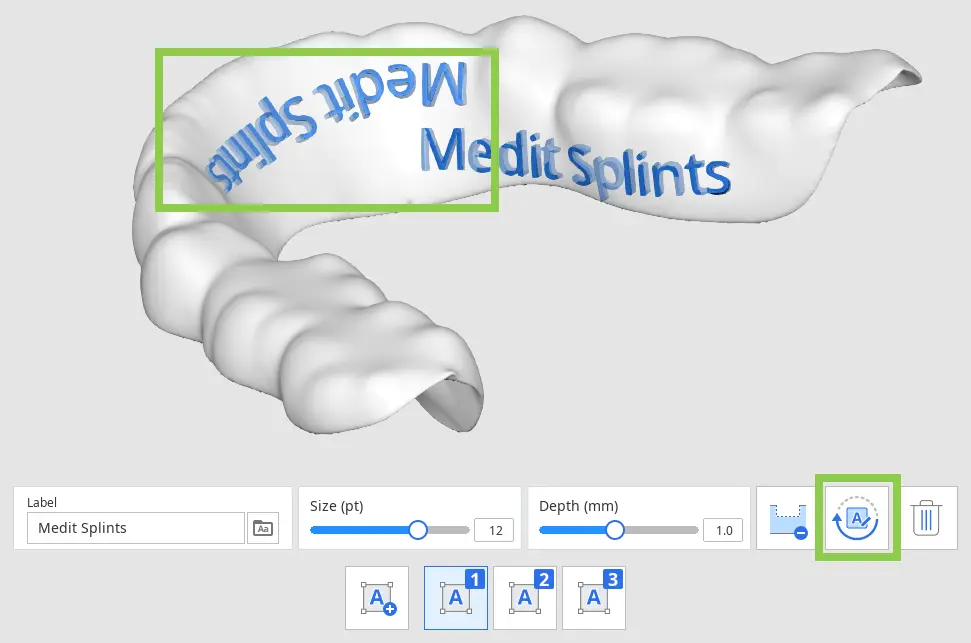

라벨을 클릭한 후 '180° 회전'을 사용하여 라벨을 회전할 수 있습니다.

4. 라벨을 삭제하려면 해당 라벨의 번호가 표시된 아이콘을 선택하고 '삭제'를 클릭합니다.

5. 각 라벨을 선택하여 폰트와 크기를 조정합니다.

6. 완료되었으면 "다음"을 누릅니다.

완료

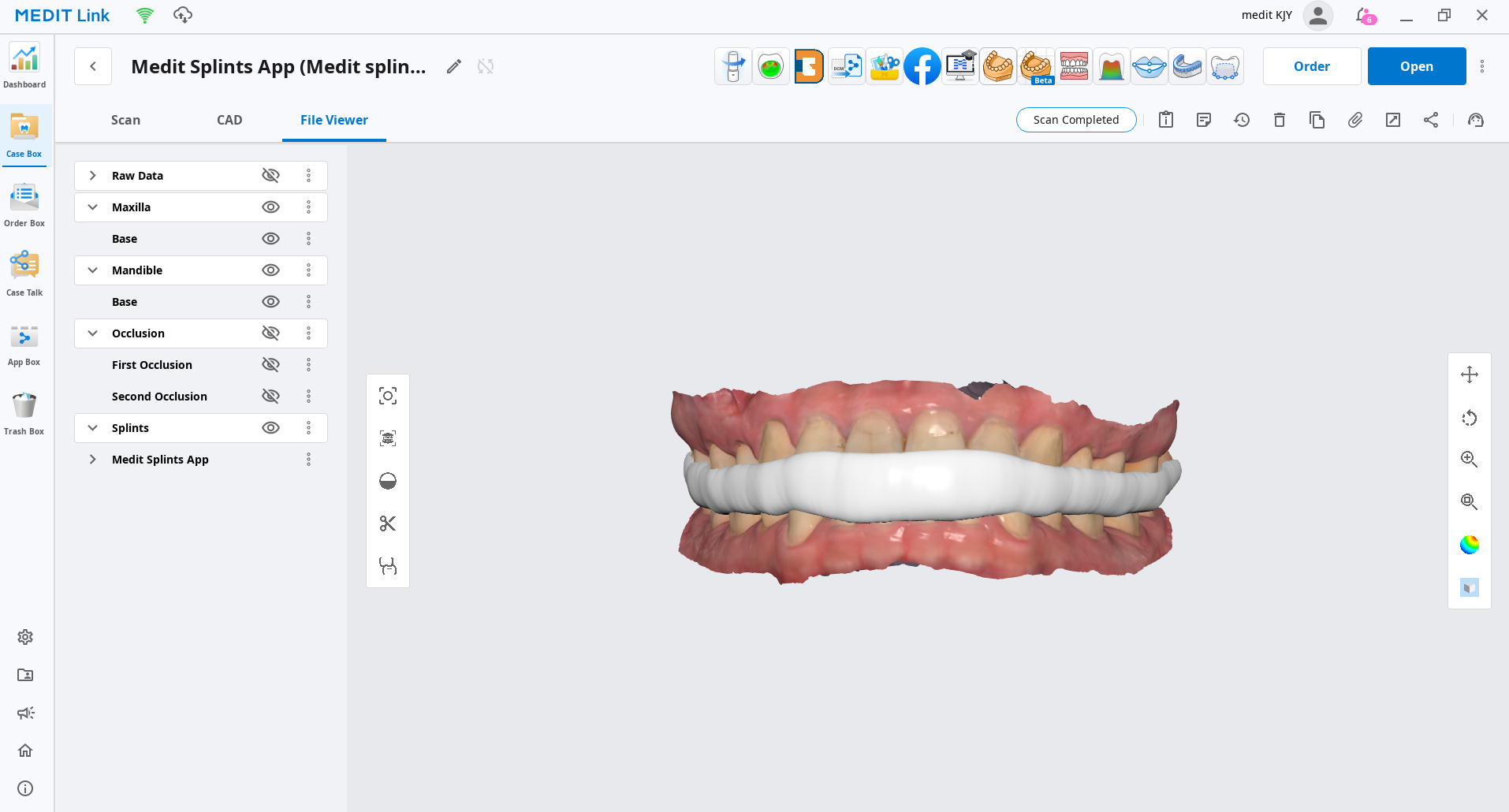

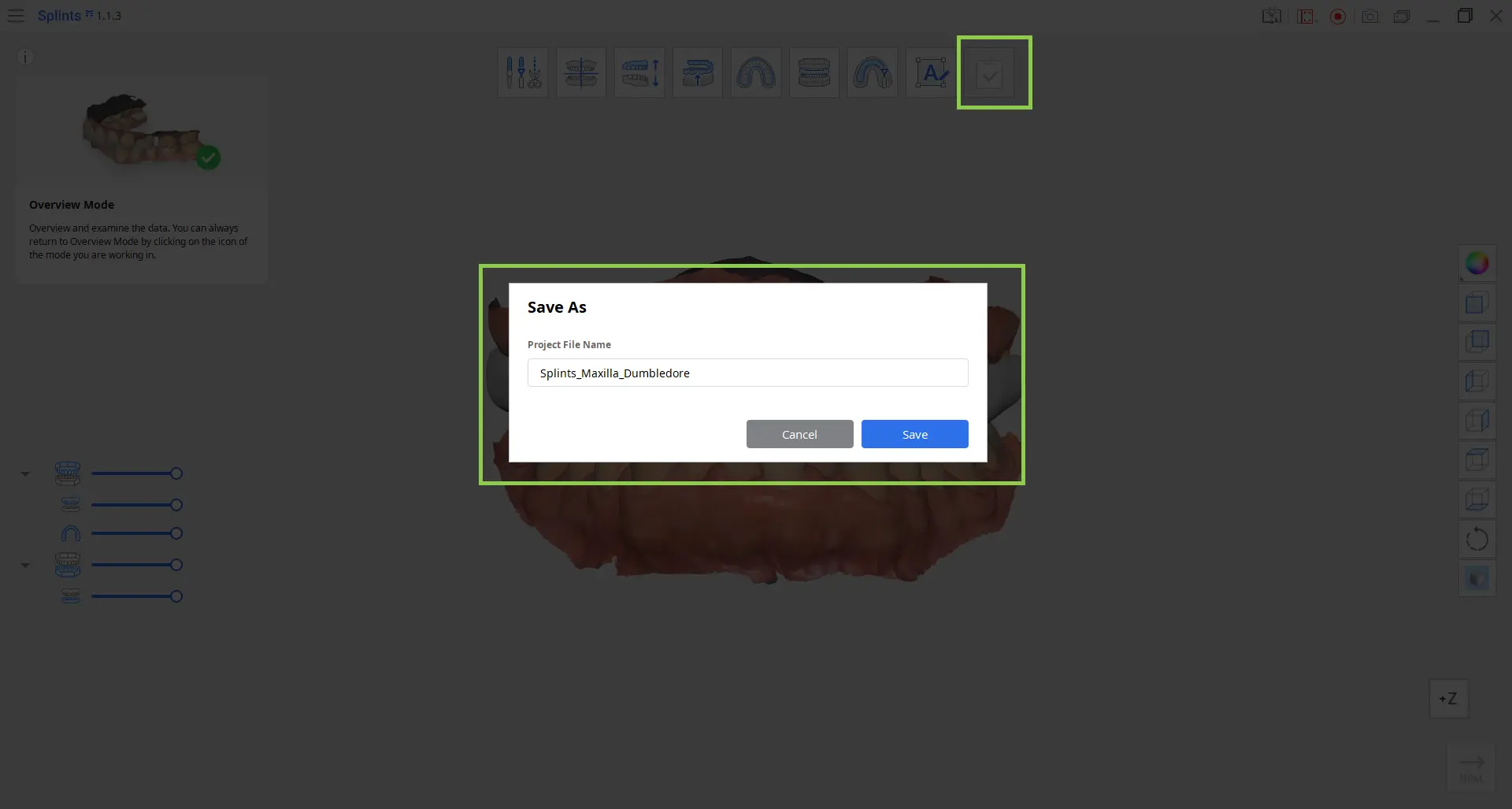

스플린트 생성 과정이 완료되면 화면 상단의 마지막 아이콘을 클릭하여 결과를 Medit Link 케이스에 저장합니다. 프로젝트 파일 이름을 입력하고 '저장'을 클릭합니다.

저장된 데이터(프로젝트 파일과 최종 스플린트 설계)는 Medit Link 케이스에서 확인할 수 있습니다.

	스마트 치아 영역 선택	악궁의 모든 치아 영역을 자동으로 선택합니다.
	스마트 단일 치아 선택	단일 치아의 영역만 자동으로 선택합니다. 치아에서 마우스를 클릭한 상태로 누른 상태로 드래그합니다.
	다각형 선택	화면에 그린 다각형 내의 데이터를 선택합니다.
	브러시 선택	화면에 자유롭게 그린 경로를 따라 모든 데이터를 선택합니다. 브러시는 3가지 크기로 제공됩니다.
	선택한 영역 자동 채우기	선택한 영역의 데이터를 자동으로 채웁니다.
	선택 영역 축소	버튼을 누를 때마다 선택한 영역이 줄어 듭니다.
	선택 영역 확장	버튼을 누를 때마다 선택한 영역이 확장됩니다.
	선택 영역 반전	선택 영역을 반전합니다.
	선택 해제 모드	다양한 도구를 사용하여 선택된 영역을 해제합니다.
	모든 선택 영역 해제	모든 영역의 선택을 해제합니다.
	선택된 영역 삭제	선택한 영역의 데이터를 삭제합니다.

	추가	마우스를 사용하여 표면에 데이터를 추가합니다.
	제거	마우스를 이용하여 데이터 일부분을 제거합니다.
	부드럽게	마우스를 이용하여 데이터 표면을 부드럽게 만듭니다.
	모핑	마우스를 이용하여 데이터 형태를 변경합니다.

	3점으로 교합 평면과 정렬	상악과 하악에서 각각 세 개의 점을 선택하여 교합면측 평면에 맞춰 정렬합니다.
	4점으로 교합 평면과 정렬	상악 또는 하악 데이터에 4점을 찍어 교합 평면에 정렬합니다. 이 옵션은 전치부 치아가 없는 경우 유용합니다.
	표시점 제거	데이터 정렬을 위한 점을 삭제합니다.
	데이터 분리	정렬된 데이터를 분리하여 원래 위치로 되돌립니다.
	멀티뷰	이 기능을 켜면 네 가지 각도에서 데이터를 표시합니다.

	내면 오프셋	스캔 데이터에서 스플린트 메시를 생성할 때 적용할 오프셋 거리를 설정합니다.
	표면 다듬기	스플린트의 내면을 부드럽게 합니다. 슬라이더를 오른쪽으로 이동하면 더 부드러워집니다.
	각도	블록아웃 각도를 설정합니다.
	유지력	스플린트 유지력을 개선하기 위해 언더컷 영역을 포함하는 범위를 조절합니다.
	화살표를 보기 방향으로 설정	블록아웃 방향 화살표가 현재 화면을 향하도록 정렬합니다.
	미리 보기	데이터에 블록아웃 언더컷 영역을 표시합니다.

	컬러맵 켜기/끄기	컬러맵 표시를 전환합니다.
	편차 측정 표시 영역 변경	전체 데이터와 접촉 영역만 표시하는 방식으로 편차 표시를 전환합니다.
	대합치에 맞춤	대합치와 겹치는 부분이 없도록 스플린트를 조정합니다.
	측정 도구	단면선을 만들고 점 사이의 거리를 측정합니다.

	오버뷰 모드	스캔 데이터를 확인합니다
	편집 모드	제공되는 다양한 기능을 사용하여 데이터를 편집하고 다듬습니다.
	정렬 모드	데이터를 교합면에 정렬합니다.
	교합 조정 모드	교합 관계를 조정합니다.
	내면 생성 모드	스플린트의 내면을 생성합니다.
	아웃라인 지정 모드	스플린트 영역을 지정합니다.
	외면 생성 모드	스플린트의 외면을 생성합니다.
	디자인 모드	제공된 도구를 이용해 스플린트를 디자인합니다.
	라벨 모드	스플린트에 텍스트를 양각 또는 음각으로 생성하여 라벨을 붙입니다.
	완료	스플린트 생성을 완료하고 결과물을 Medit Link에 저장합니다.

	잘라내기 도구	다양한 선택 도구를 사용하여 불필요한 데이터를 제거합니다.
	빈 영역 채우기	3D 메시 데이터의 빈 공간을 채웁니다.
	조각	추가, 제거, 스무딩, 모핑을 통해 데이터를 조각하십시오.

	교합 오프닝	가상 교합기에서 교합 오프닝 정도를 설정합니다.
	대합치와의 거리	상악과 하악의 교합면측 표면 사이의 최소 거리를 설정합니다.

	협측면	협측면의 아웃라인을 조정합니다. 슬라이더를 오른쪽으로 이동하면 아웃라인이 치은에 더 가까워집니다.
	설측면	설측면의 아웃라인을 조정합니다. 슬라이더를 오른쪽으로 이동하면 아웃라인이 치은에 더 가까워집니다.

	설측 & 협측 두께	설측 및 협측 표면의 스플린트 두께를 조정합니다.
	표면 다듬기	스플린트의 외면을 부드럽게 다듬습니다.
	이중 스플린트	이중 재료 인쇄를 위해 스플린트 메시를 외부 레이어와 내부 레이어로 분할합니다.

	단면 생성	선을 그려 단면을 생성합니다.
	수직뷰로 회전	선택한 단면 선에 수직이 되도록 화면을 정렬합니다.
	거리 - 두 점	두 점 사이의 간격을 측정합니다.
	거리 - 세 점	한 점과 다른 두 점으로 정의된 선 사이의 거리를 측정합니다.
	측정 결과 삭제	측정 결과와 단면 선을 삭제합니다.

	라벨 추가	스플린트에 라벨을 추가합니다.
	1번 라벨 관리	라벨 #1을 수정하거나 양각 또는 음각으로 표시합니다.
	2번 라벨 관리	라벨 #2를 수정하거나 양각 또는 음각으로 표시합니다.
	라벨	라벨로 표시할 텍스트를 입력합니다.
	폰트	라벨에 사용할 폰트를 선택합니다.
	크기	라벨 크기를 설정합니다.
	음각	스플린트에 음각으로 라벨을 표시합니다.
	양각	스플린트에 양각으로 라벨을 표시합니다.
	180° 회전	선택한 라벨을 180° 회전합니다.
	삭제	현재 라벨을 삭제합니다.
