🔍 측정

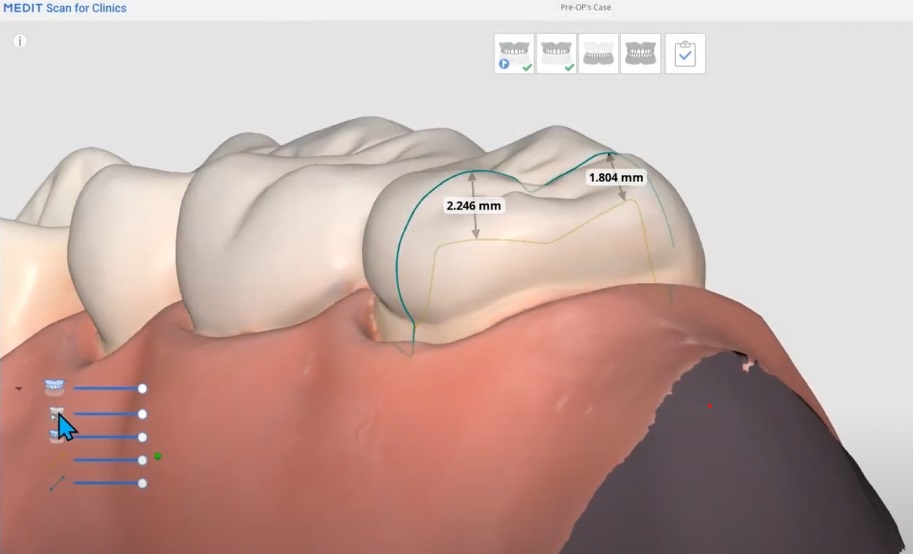

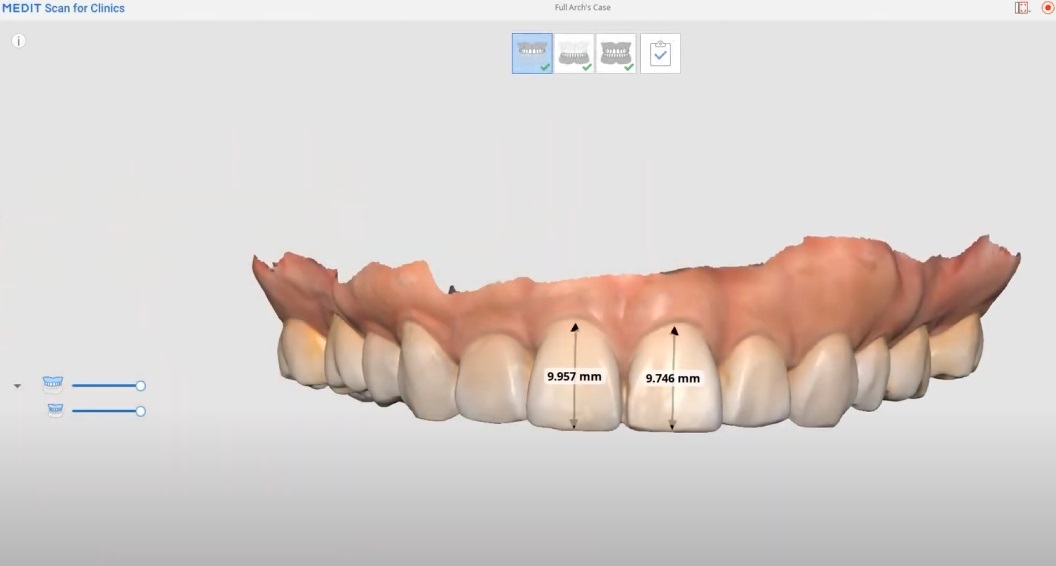

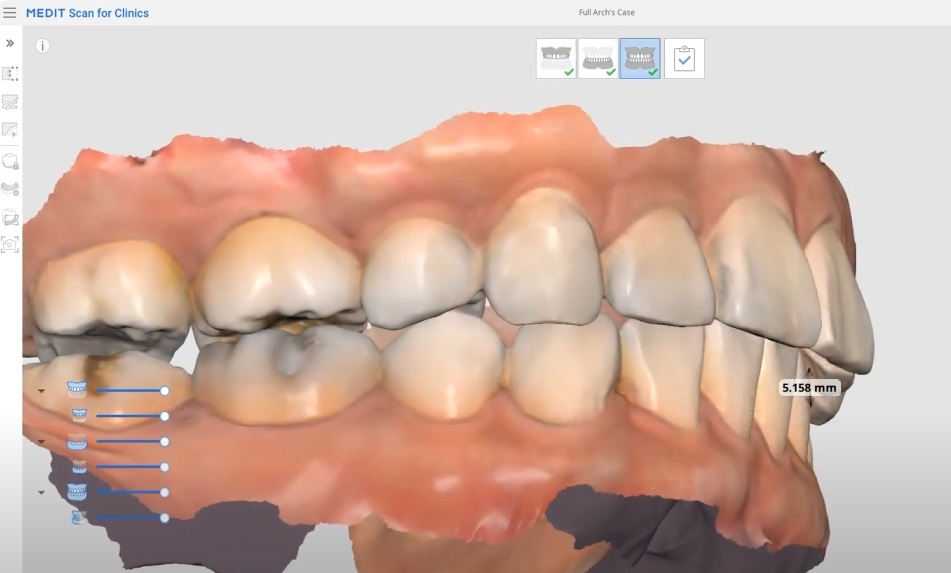

측정 도구는 스캔 데이터에서 거리, 각도, 길이, 면적 등을 계산하여 프렙 정도, 교합의 높이, 치아의 길이 등을 측정할 수 있는 기능입니다.

⚠︎ "측정"기능을 사용하며 생성한 단면과 측정 결과는 저장되지 않고 "측정" 기능 종료 시 모두 사라집니다. 측정 결과를 저장해야할 경우, 타이틀 바에 위치한 [화면 캡쳐] 기능을 사용하시기 바랍니다.

1. 도구 영역에서 [측정]을 선택합니다.

2. 측정할 관심 영역을 선택 도구를 이용하여 지정하고, [확인]을 눌러 데이터 머징을 진행합니다.

3. 기능 버튼을 활용하여 필요한 거리, 각도, 길이, 면적 등을 측정합니다.



❏ 상세 옵션

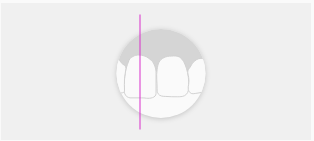

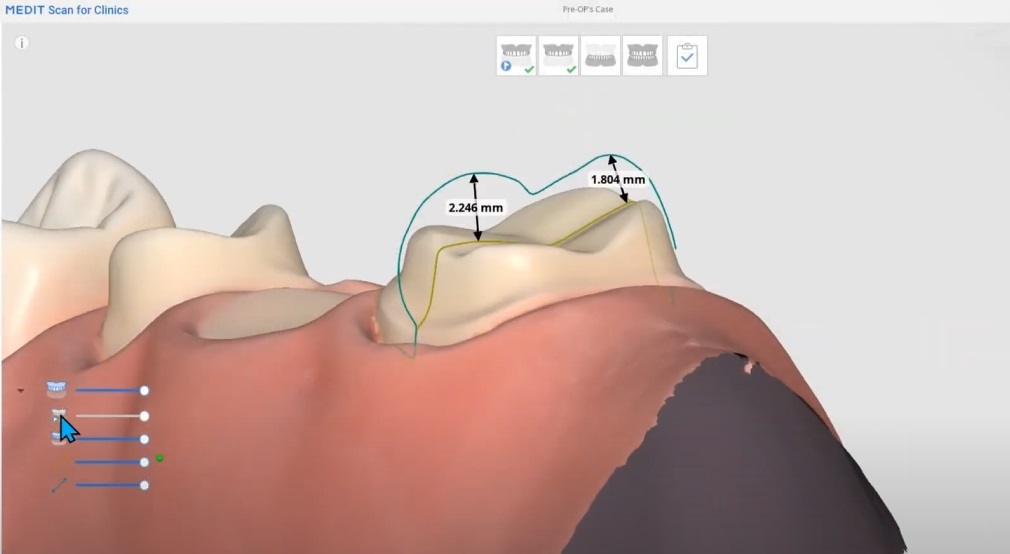

단면 생성

• 원하는 위치에서 선을 그리면 단면이 생성됩니다.
• 여러개의 선을 추가할 수 있습니다.

 단면 보기

• 단면에 수직이 되도록 뷰를 이동합니다.

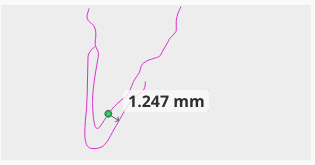

 한점 거리

• 선택한 점에서 가장 가까운 면 또는 단면과의 최단 거리를 계산합니다.

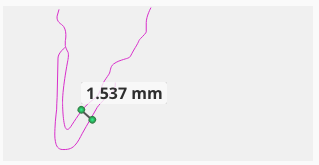

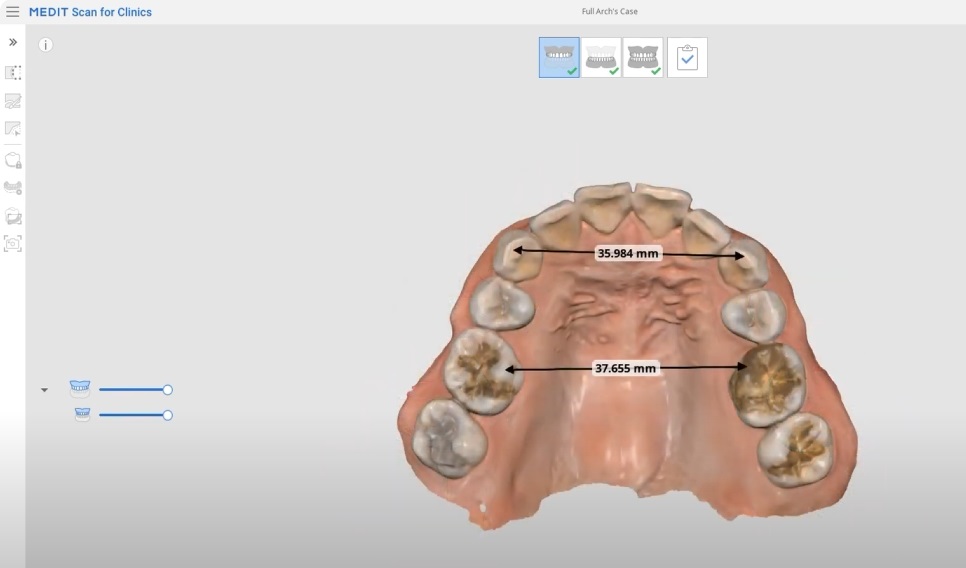

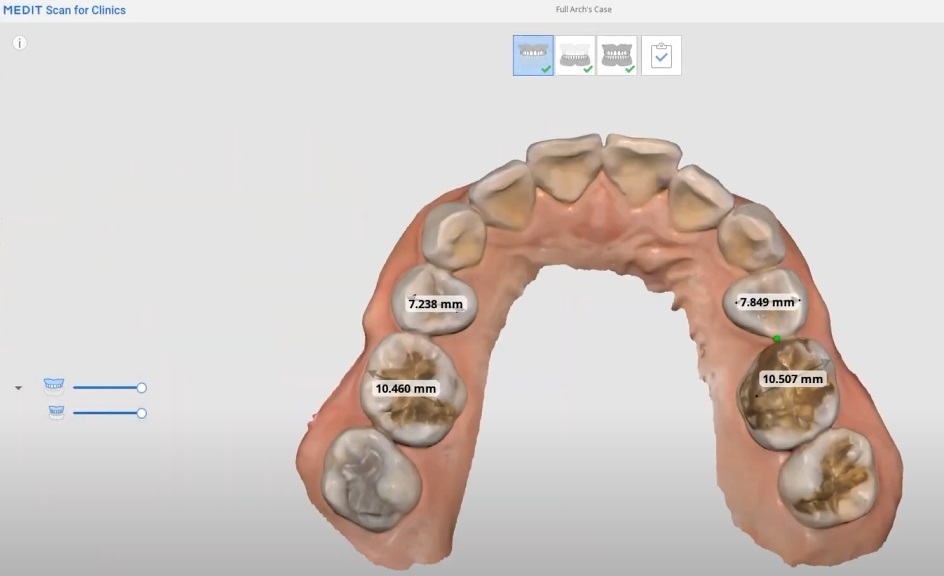

 두점 거리

• 선택한 두 지점 사이의 거리를 계산합니다.

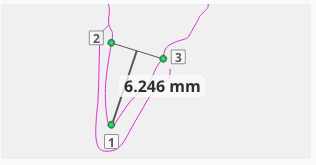

 세점 거리

• 첫 번째 점과 다른 두 점을 잇는 선과의 거리를 계산합니다.

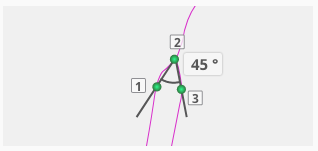

세 점 각도

• 세 점으로 구성한 두개의 선이 이루는 각도를 계산합니다.
• 선 1: 첫 번째와 두 번째 점
• 선 2: 두 번째와 세 번째 점

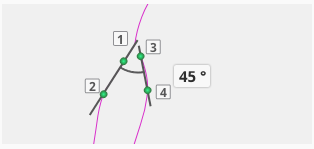

네 점 각도

• 각 두 개의 점을 이은 두 개의 선이 이루는 각도를 계산합니다.
• 선 1: 첫 번째와 두 번째 점
• 선 2: 세 번째와 네 번째 점

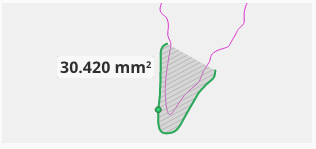

한 점 면적

• 한 점을 찍어 선택한 위치의 단면적을 계산합니다.

⚠️ 단면 생성 필요

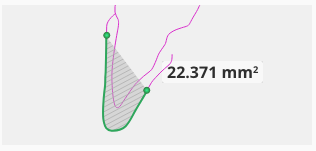

두 점 면적

• 단면적에서 선택한 두 개의 점으로 닫힌 면적을 계산합니다.

⚠️ 단면 생성 필요

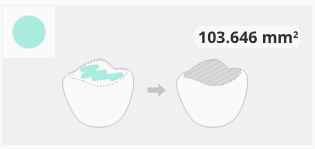

선택 영역 면적 측정

• 영역 선택 도구를 사용하여 지정한 3D 영역의 면적을 측정합니다.

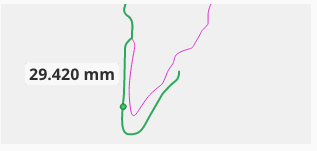

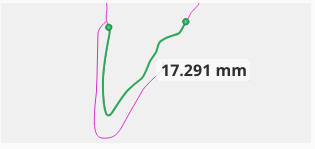

한 점 길이

• 선택한 위치의 단면선 길이를 측정합니다.

⚠️ 단면 생성 필요

두 점 길이

• 단면선 위에 선택한 두 점의 길이를 측정합니다.

⚠️ 단면 생성 필요

편차 보기

• 기준 데이터와 비교 데이터의 편차를 계산하여 표시합니다.

확인

• 선택한 데이터를 이용해 결과를 계산하고 화면에 표시합니다.

삭제

• 선택한 단면선 또는 측정 결과를 삭제합니다.

나가기

• 이전 단계로 돌아갑니다.

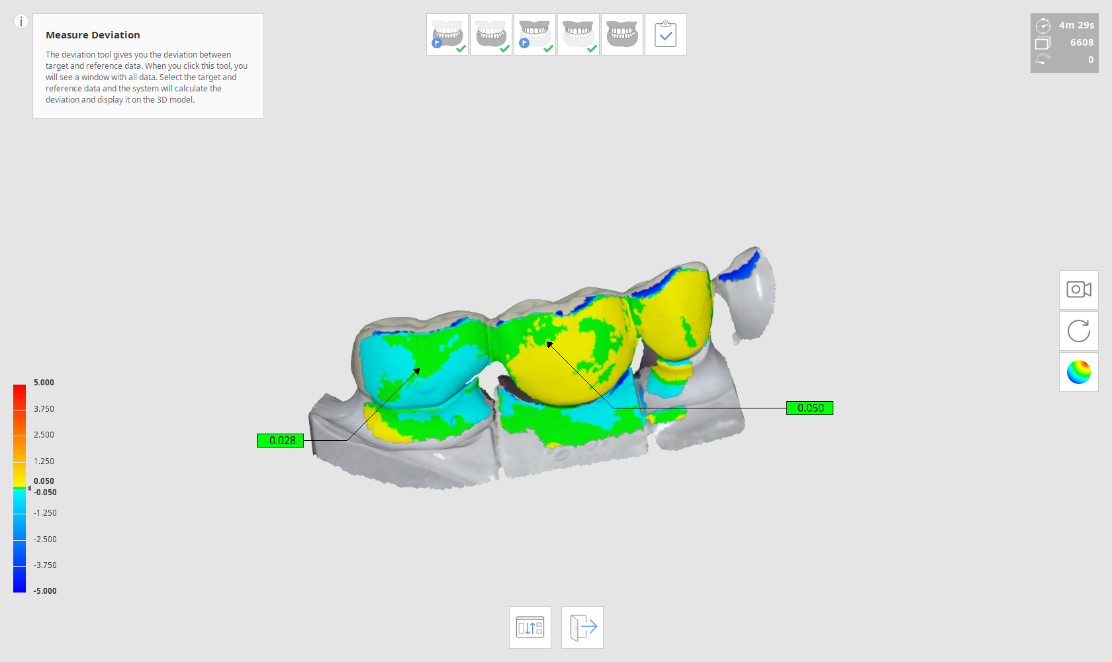

❏ 편차 보기 방법

• [편차 보기] 옵션은 최소 2개 이상의 다른 스캔 데이터가 있는 경우에 사용할 수 있습니다.

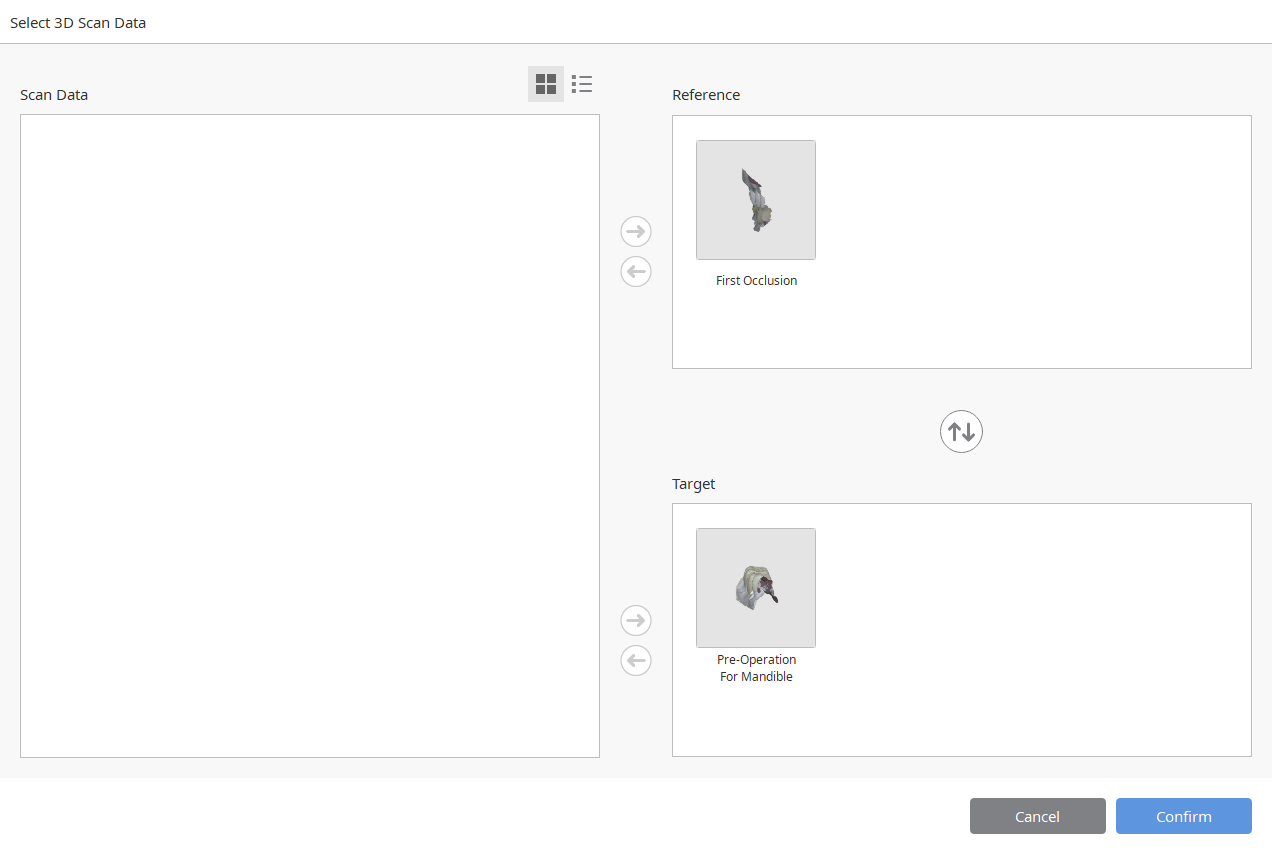

• [편차 보기] 옵션 ()을 클릭하고, 기준 데이터와 비교 데이터를 각 항목에 배치합니다.

• 편차 결과가 컬러맵으로 표시됩니다. 클릭한 위치의 편차값을 확인할 수 있습니다.

• 컬러바의 숫자를 더블 클릭하여 범위 값을 변경할 수 있습니다: 컬러바의 최대값 (1.000 ~ 50.000 mm), 허용 공차 최대값 (0.001 ~ 9.000 mm)

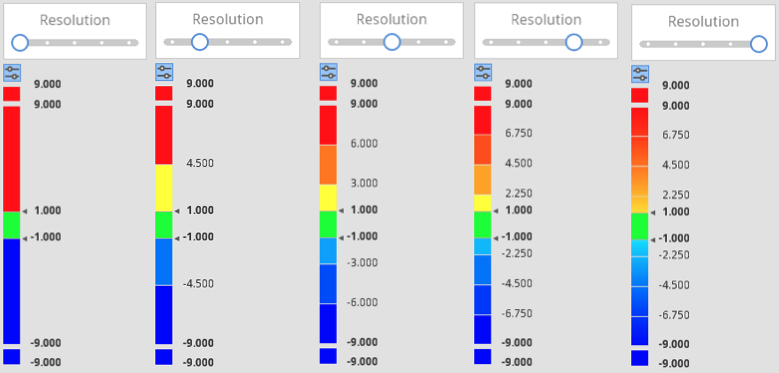

• 해상도는 컬러맵의 세분화 단계를 변경합니다. 해상도를 높게 설정할수록, 컬러맵이 여러 단계로 세분화됩니다.

• [나가기] 버튼을 누르면 [편차 보기]를 완료하고 [측정]기능으로 돌아갑니다.
