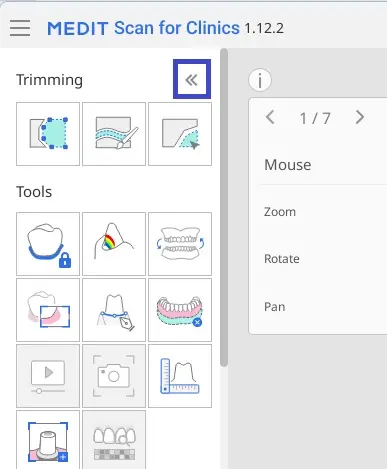

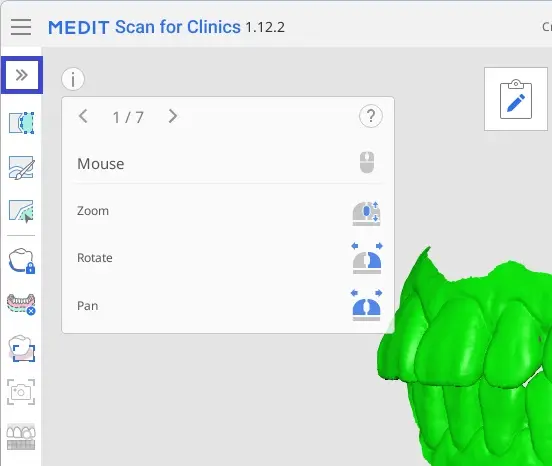

📖 메인 툴바 도구

주요 도구 모음에는 3D 모델을 수정하고 평가하기 위한 도구와 스캐너에 대한 정보가 포함되어 있습니다.



잘라내기 도구



잘라내기 도구로 스캔하는 동안 얻어진 불필요한 데이터를 삭제할 수 있습니다.

	다각형 삭제	화면에 그린 다각형 내의 데이터를 삭제합니다.
	브러시 삭제	화면에 브러시로 자유롭게 그린 영역의 데이터를 삭제합니다. 데이터의 앞면만 선택됩니다. 브러시는 3가지 크기로 제공됩니다.
	빠른 삭제	독립된 데이터를 선택하여 빠르게 삭제합니다.

다각형 삭제

1. 메인 툴바의 잘라내기 도구 중에서 "다각형 삭제"를 클릭합니다.

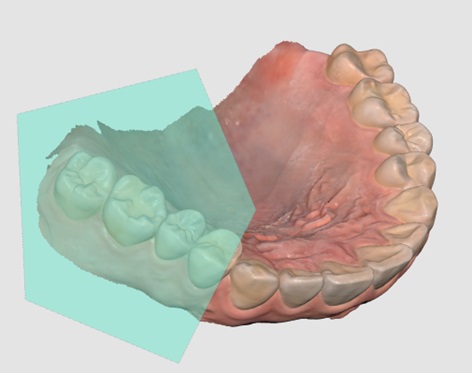

2. 제거하려는 3D 데이터 영역에 다각형을 그립니다.

3. 마우스 오른쪽 버튼을 클릭하면 선택 영역이 삭제됩니다.


브러시 삭제

화면에 그린 자유형상 내의 데이터를 삭제합니다. 브러시 삭제 도구를 선택하면 화면 하단에 다음 도구가 제공됩니다.

	브러시 크기	브러시의 크기를 설정합니다. 브러시는 3가지 크기로 제공됩니다.
	수동 노이즈 삭제	브러시를 사용해 치아에 붙은 불필요한 노이즈 데이터를 삭제합니다.
	자동 노이즈 삭제	스캔 데이터의 보기 방향에 따라 노이즈 데이터를 자동으로 삭제합니다.

1. 메인 툴바의 잘라내기 도구 중에서 "브러시 삭제"를 클릭합니다.

2. 하단에 보이는 브러시 크기를 선택합니다.

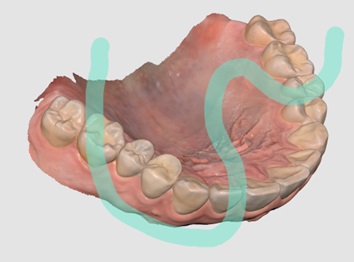

3. 삭제하고자 하는 노이즈 영역을 선택합니다. 데이터의 앞면만 선택됩니다.

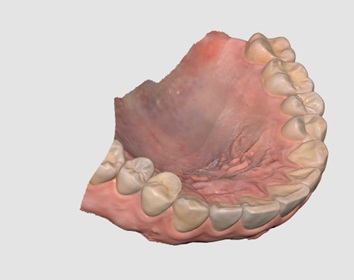

4. 마우스로 선택한 영역이 자동으로 삭제됩니다.


수동 노이즈 삭제

불필요한 노이즈 데이터를 수동으로 삭제할 수 있습니다.

🔎참고

"노이즈 삭제" 기능을 끄면 브러시로 영역을 선택할 수 있는 있지만 선택된 영역이 지워지지는 않습니다.



1. 화면 하단의 "수동 노이즈 삭제" 옵션이 선택되었는지 확인합니다.

2. 하단에 보이는 브러시 크기를 선택합니다.

3. 삭제하고자 하는 노이즈 영역을 선택합니다.
4. 마우스로 선택한 영역이 자동으로 삭제됩니다.

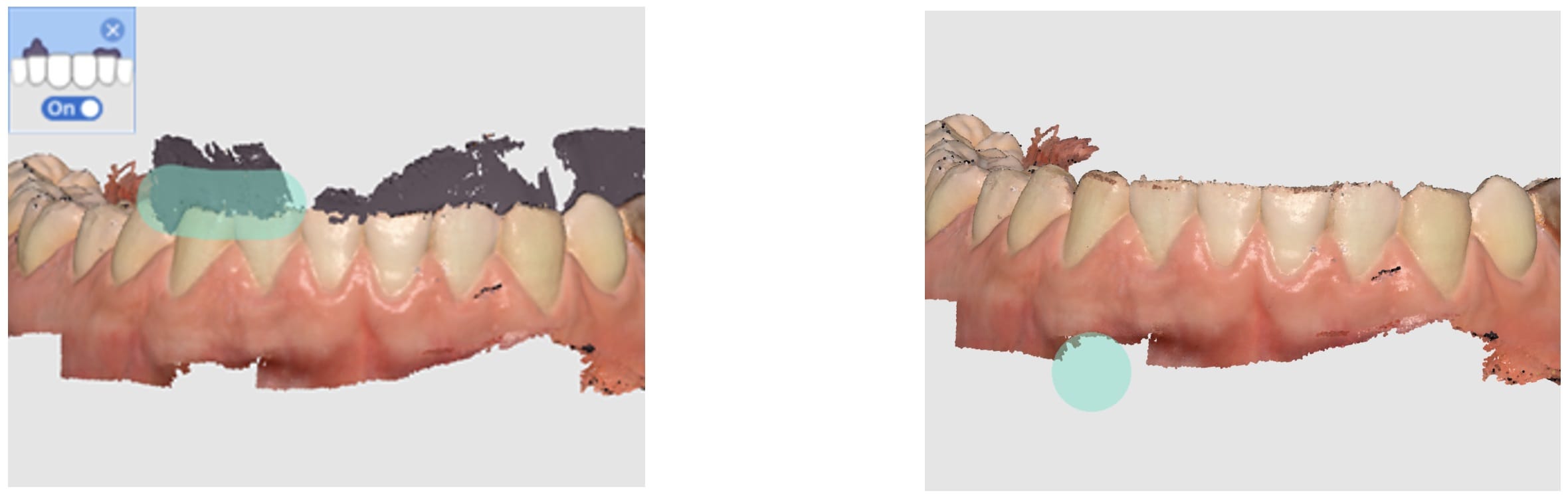

자동 노이즈 삭제

입술, 뺨, 혀 등의 불필요한 연조직을 자동으로 제거할 수 있습니다.

1. 화면 하단의 "자동 노이즈 삭제" 도구를 클릭합니다.
2. 프로그램이 불필요한 연조직을 자동으로 삭제합니다.

빠른 삭제

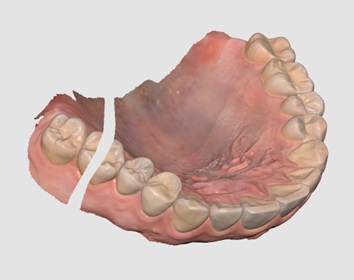

1. 메인 툴바의 잘라내기 도구 중에서 "빠른 삭제"를 클릭합니다.

2. 다른 데이터와 분리되어 있는 데이터를 클릭합니다.

3. 클릭한 영역이 다음과 같이 삭제됩니다.


기능 도구

	영역 잠금	선택 도구를 이용하여 일부 영역을 지정하여 잠글 수 있습니다.
	언더컷 분석	식립 방향을 기준으로 언더컷 영역을 분석합니다.
	상악/하악 바꾸기	상악과 하악 스캔 데이터를 서로 바꿉니다. 스캔 과정에서 상악과 하악을 잘못 지정하여 스캔을 진행한 경우 이것을 수정하기 위해 사용됩니다.
	결과 미리보기	실제 프로세싱 전에 데이터 품질을 확인하기 위해 선택된 영역의 미리보기 결과를 나타냅니다.
	마진 라인	마진 라인을 자동 또는 수동으로 생성합니다. 생성한 마진 라인 정보는 디자인 작업과 같은 이후 프로세스로 전달하여 활용할 수 있습니다.
	스마트 데이터 클리닝	신뢰도 맵 기반으로 쉽게 연조직 데이터를 선택하고 제거하는 기능을 제공합니다.
	스캔 다시 보기	스캔 과정을 재생합니다.
	HD 카메라	2D 이미지를 획득하고, 이미지를 기공소에 공유합니다.
	어버트먼트 등록	스캔하거나 가져오기한 어버트먼트를 라이브러리에 등록할 수 있습니다. 등록된 후 어버트먼트 라이브러리 정렬 기능에 활용할 수 있습니다.
	스마트 셰이드 가이드	자동으로 셰이드를 추천하는 기능을 제공합니다.

메인 툴바에서 툴을 선택하면 해당 기능을 수행하기 위해 다음의 선택 도구들이 화면 하단에 제공됩니다.

	다각형 선택	화면에 그린 다각형 내의 데이터를 선택합니다.
	원형 선택	화면에 그린 원형 내의 데이터를 선택합니다.
	브러시 선택	화면에 브러시로 자유롭게 그린 영역의 데이터를 선택합니다. 브러시는 3가지 크기로 제공됩니다.
	스마트 단일 치아 선택	단일 치아의 영역을 자동으로 선택합니다. 치아를 클릭하거나 클릭한채로 드래그하여 선택할 수 있습니다. * 이 기능은 영역 잠금, 마진 라인, 지대치 리뷰, 스마트 스캔 리뷰에서 유용하게 사용할 수 있습니다.
	선택 모드	선택 모드로 설정하면 선택 도구를 이용해 영역을 선택할 수 있습니다.
	선택 해제 모드	선택 해제 모드로 설정하면 선택 도구를 이용해 영역을 선택할 수 없습니다.
	모든 선택 영역 해제	모든 선택 영역을 선택 해제합니다.
	확인	선택한 도구를 결과에 적용합니다.

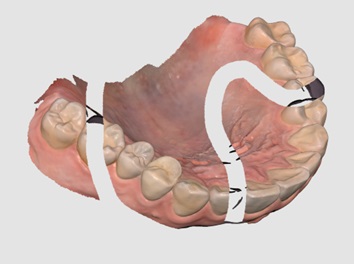

영역 잠금

선택 도구를 이용하여 일부 영역을 지정해서 해당 영역을 잠그면 추가적인 스캔을 진행하더라도 해당 영역의 형상에 영향을 주지 않습니다. 단지 색상에만 영향을 줍니다.

🔎참고

이 기능은 코드를 제거한 직후, 마진 라인을 스캔하고 해당 영역을 설정하면 추가 스캔을 획득해도 마진 라인을 확보할 수 있다는 점에서 유용합니다.

1. 메일 툴바에서 "영역 잠금" 버튼을 클릭합니다.

2. 영역 선택 도구로 영역을 선택합니다.
3. 잠그고 싶은 영역을 선택합니다. 선택된 영역은 다른 색상으로 표현됩니다.


다음의 두 가지 방법으로 영역 잠금을 해제할 수 있습니다.

1. "선택 해제 모드"를 클릭한 후에 선택 도구 중에 하나를 사용해 선택 해제할 영역을 표시합니다.

2. "모든 선택 영역 해제" 도구를 선택하면 선택된 모든 영역이 선택 해제됩니다.


언더컷 분석

식립 방향을 기준으로 언더컷 영역을 분석합니다. 식립 방향 자동 또는 수동으로 설정할 수 있습니다.

	식립 방향 자동 설정	언더컷 영역이 최소화되는 식립 방향을 자동으로 계산합니다. 이 방향을 기준으로 계산한 언더컷 영역을 표시합니다.
	식립 방향 수동 설정	현재 사용자가 화면을 바라보는 방향을 식립 방향으로 설정합니다. 사용자가 데이터를 이동하거나 회전하면 식립 방향이 변경됩니다. 그러면 변경된 방향을 기준으로 계산한 언더컷 영역을 표시합니다.

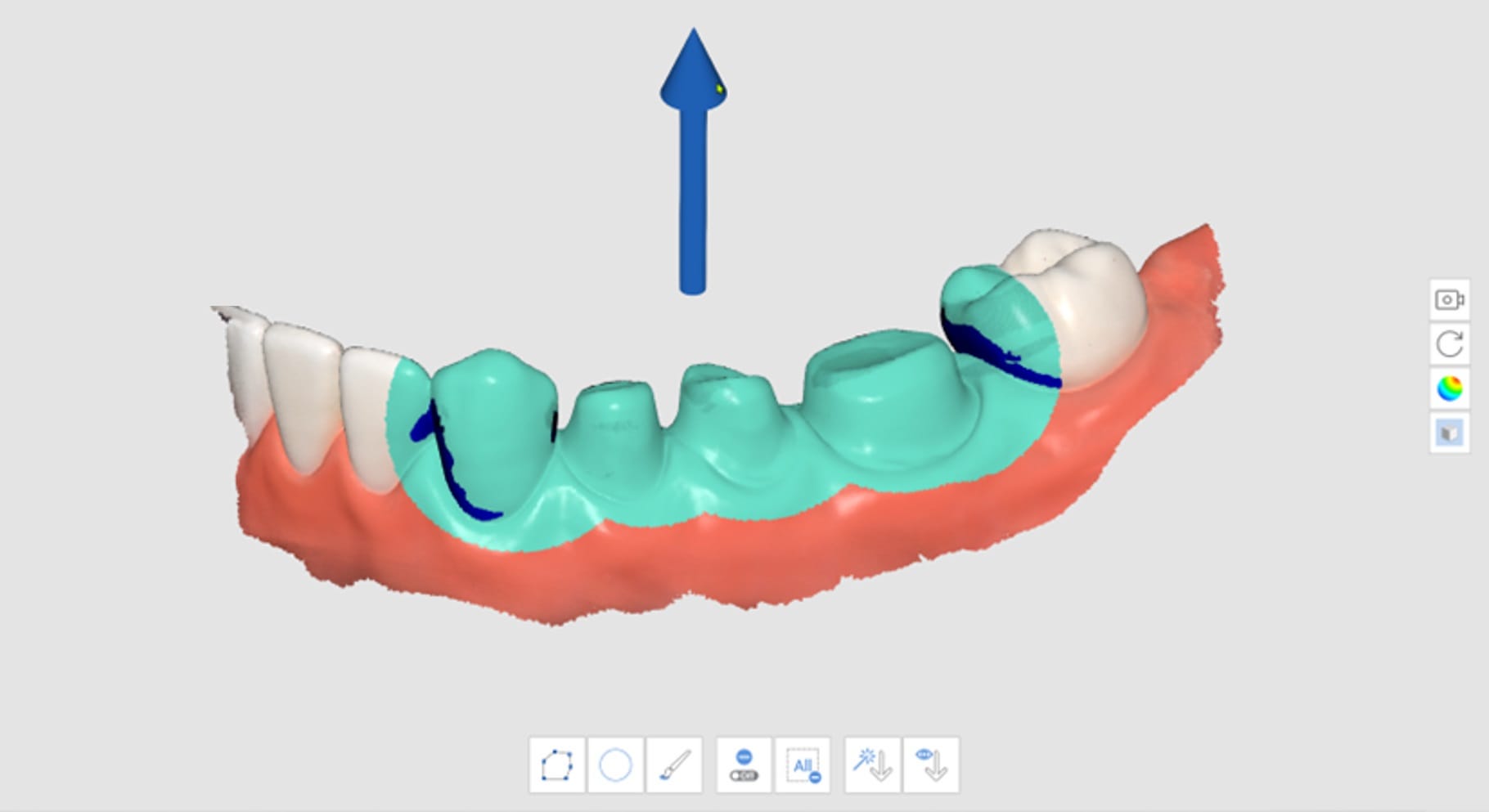

식립 방향 자동 설정을 이용한 언더컷 영역 계산 방법

1. 메인 툴바에서 언더컷 분석 도구를 클릭합니다.

2. 영역 선택 도구를 이용해 언더컷을 분석할 영역을 지정합니다.

3. 영역을 선택하지 않은 경우에는 데이터 표시 영역 내의 3D 모델 전체에 대한 언더컷 영역을 계산하여 표시합니다.
4. 하단의 "식립 방향 자동 설정" 아이콘을 클릭합니다.

5. 언더컷 영역이 최소화되는 방향으로 삽입로를 표시하는 화살표가 표시되고, 언더컷 영역이 진한 파란색으로 표시됩니다.

6. 삽입 방향을 나타내는 화살표를 좌클릭 드래그하면 삽입로 방향을 변경할 수 있습니다.


식립 방향 수동 설정을 이용한 언더컷 영역 계산 방법

1. 메인 툴바에서 "언더컷 분석" 도구를 클릭합니다.

2. 영역 선택 도구를 이용해 언더컷을 분석할 영역을 지정합니다.
3. 사이드 툴바의 이동, 회전, 확대 및 축소 툴을 이용하여 모델을 움직여 원하는 방향을 지정합니다.
4. 하단의 "식립 방향 수동 설정"을 클릭합니다.

5. 현재 화면 보기 방향이 식립 방향입니다.
6. 삽입 방향을 나타내는 화살표를 좌클릭 드래그하면 삽입로 방향을 변경할 수 있습니다.

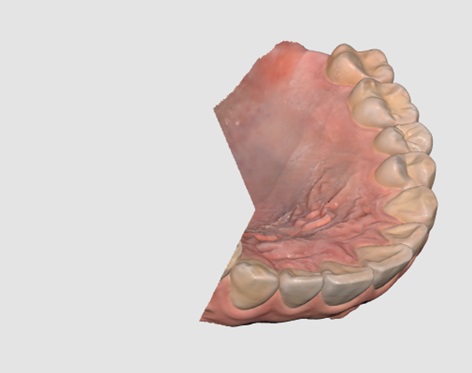

상악/하악 바꾸기

스캔 과정에서 상악과 하악을 잘못 지정하여 스캔을 진행한 경우 이 도구를 사용해서 수정할 수 있습니다.

1. 메인 툴바의 "상악/하악 바꾸기" 도구를 클릭합니다.

2. 상악과 하악 단계의 데이터가 서로 바뀝니다.

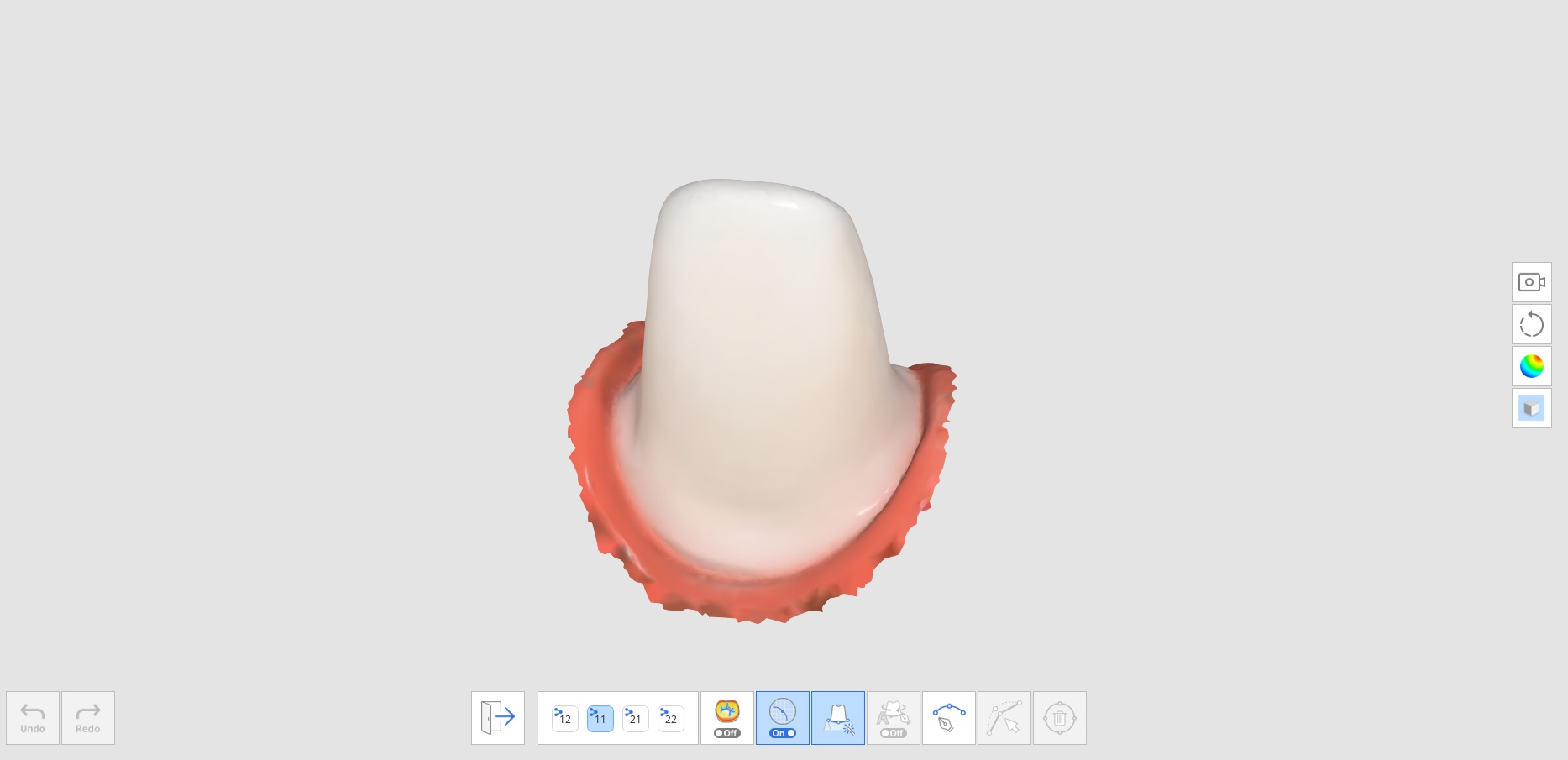

결과 미리보기

1. 메인 툴바에서 "결과 미리보기" 도구를 클릭합니다.

2. 영역 선택 도구로 미리보기할 영역을 선택합니다.

3. "다음 단계"를 클릭하고 결과를 확인합니다.

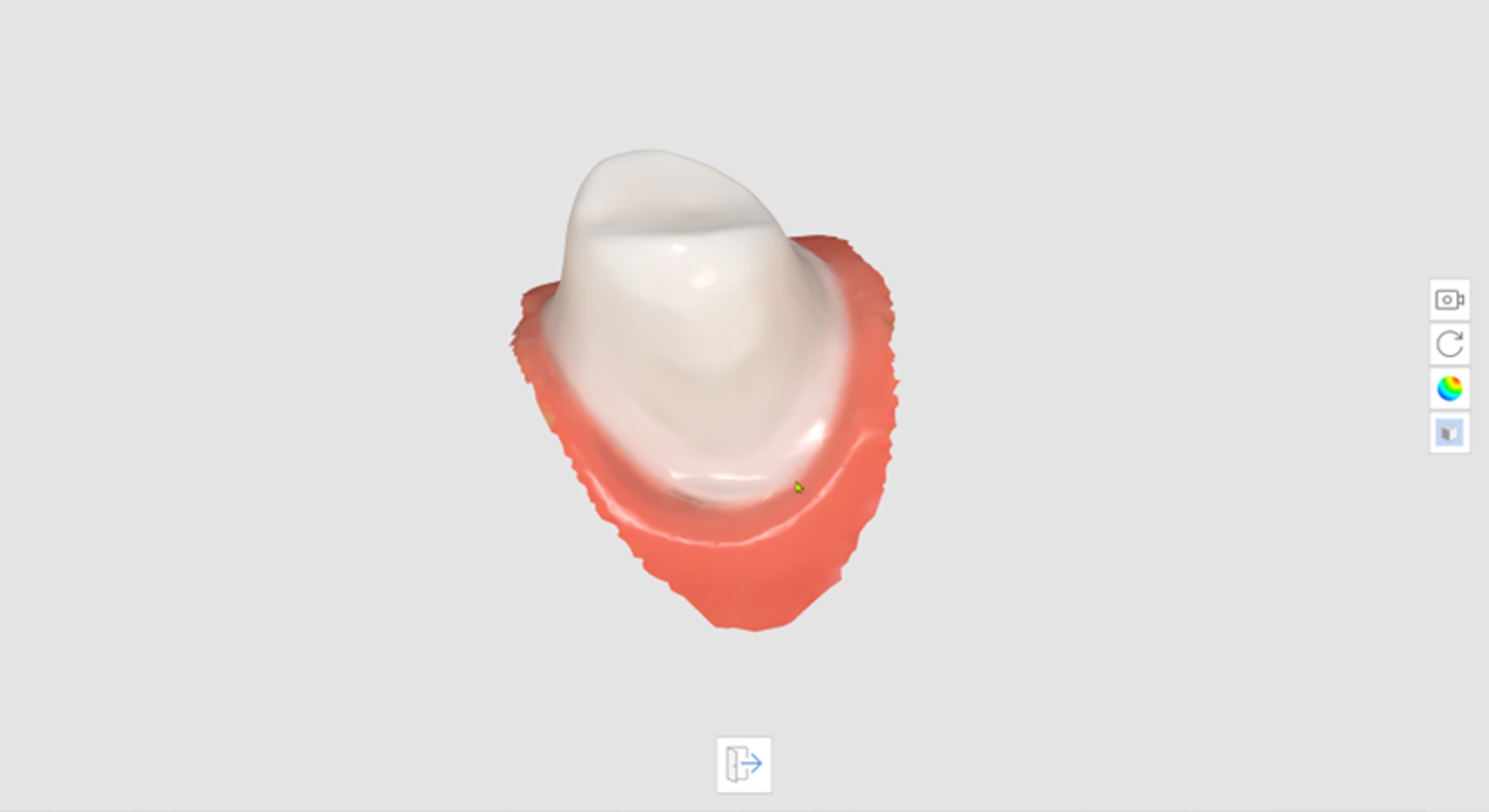

4. 미리보기 결과를 확인합니다.

5. 이전 단계로 돌아가려면 "나가기"를 클릭합니다.


마진 라인

마진 라인 기능에서는 다음 도구가 제공됩니다.

	자동 생성	사용자가 선택한 점을 이용하여 마진 라인을 자동으로 생성합니다. 사용자는 복수의 점을 선택할 수 있고, 이 점들을 기준으로 마진 라인을 자동으로 생성합니다.
	동적 보기 전환	동적 보기 전환 기능을 켜면 시점에 따라 데이터를 자동으로 회전시켜 줍니다.
	수동 생성	사용자가 수동으로 마진 라인을 생성합니다. 제어점을 수동으로 추가하여 닫힌 커브를 완성하면 마진 라인이 생성됩니다.
	수정	마진 라인을 편집합니다. 사용자는 제어점을 추가, 삭제 및 이동할 수 있습니다.
	삭제	마진 라인을 삭제합니다.
	굴곡 측정 모드	스캔 데이터의 표면 굴곡도를 측정하여 컬러맵을 이용해 다양한 색상으로 표시합니다. 굴곡도가 양각인 경우 빨강색, 음각인 경우 파랑색으로 표현합니다. 반경 슬라이더를 조절하여 색상 표현 간격을 조절할 수 있습니다.
	단면 보기	마우스 포인트 위치의 단면을 표시하는 기능을 켜고 끌 수 있습니다. 스캔 데이터 확대 배율에 따라 단면에 가려지는 부분이 있는 경우, 단면 보기 기능을 끄면 마진을 전체적으로 확인할 수 있습니다.

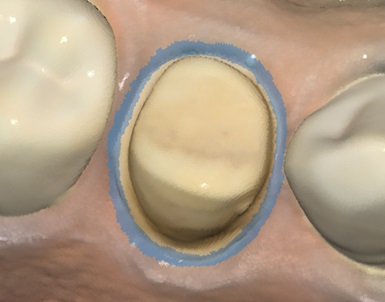

1. 메인 툴바에서 "마진 라인" 도구를 클릭합니다.

2. 상악 또는 하악을 선택합니다.
3. 치아 번호를 선택합니다.

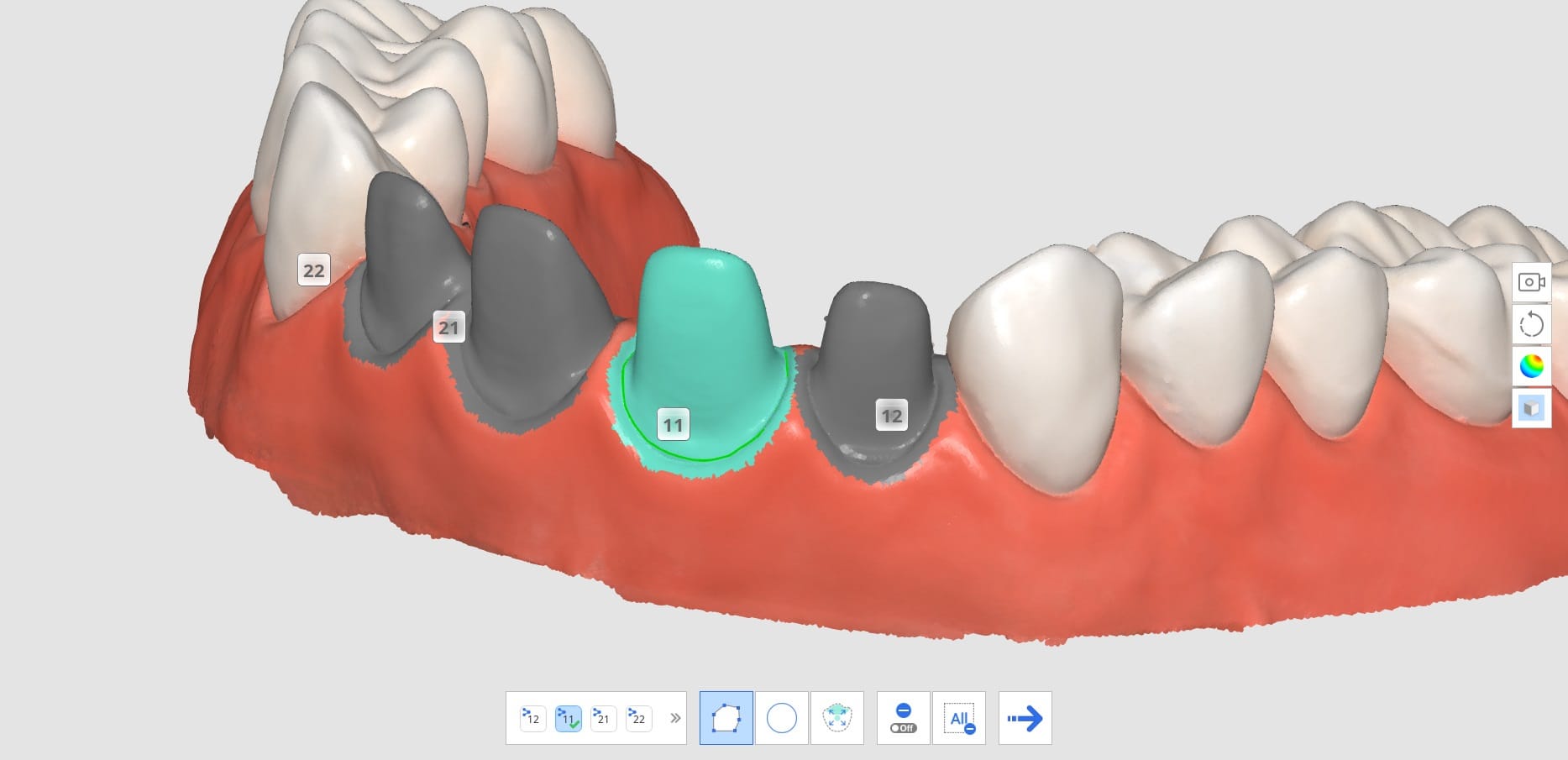

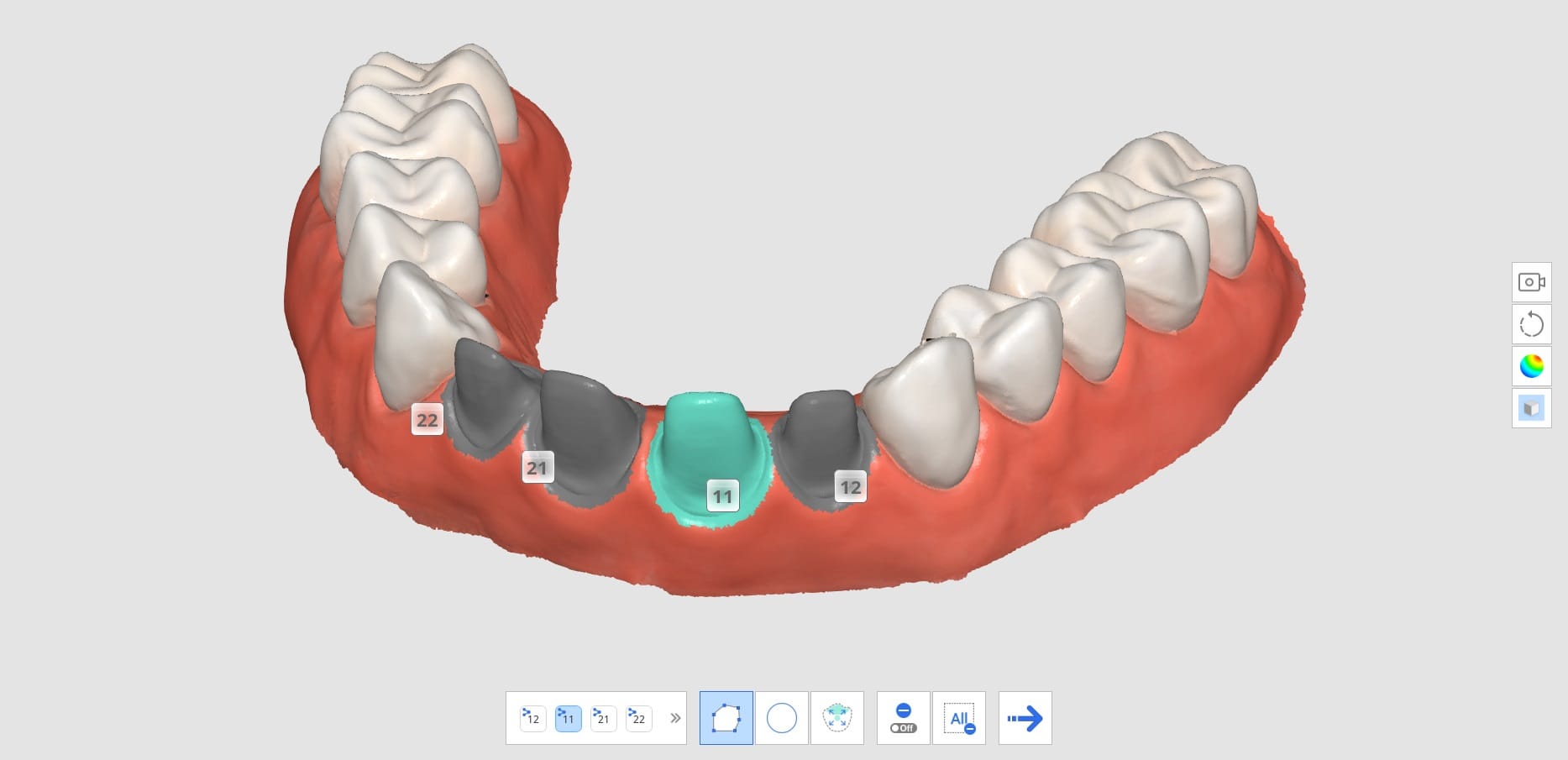

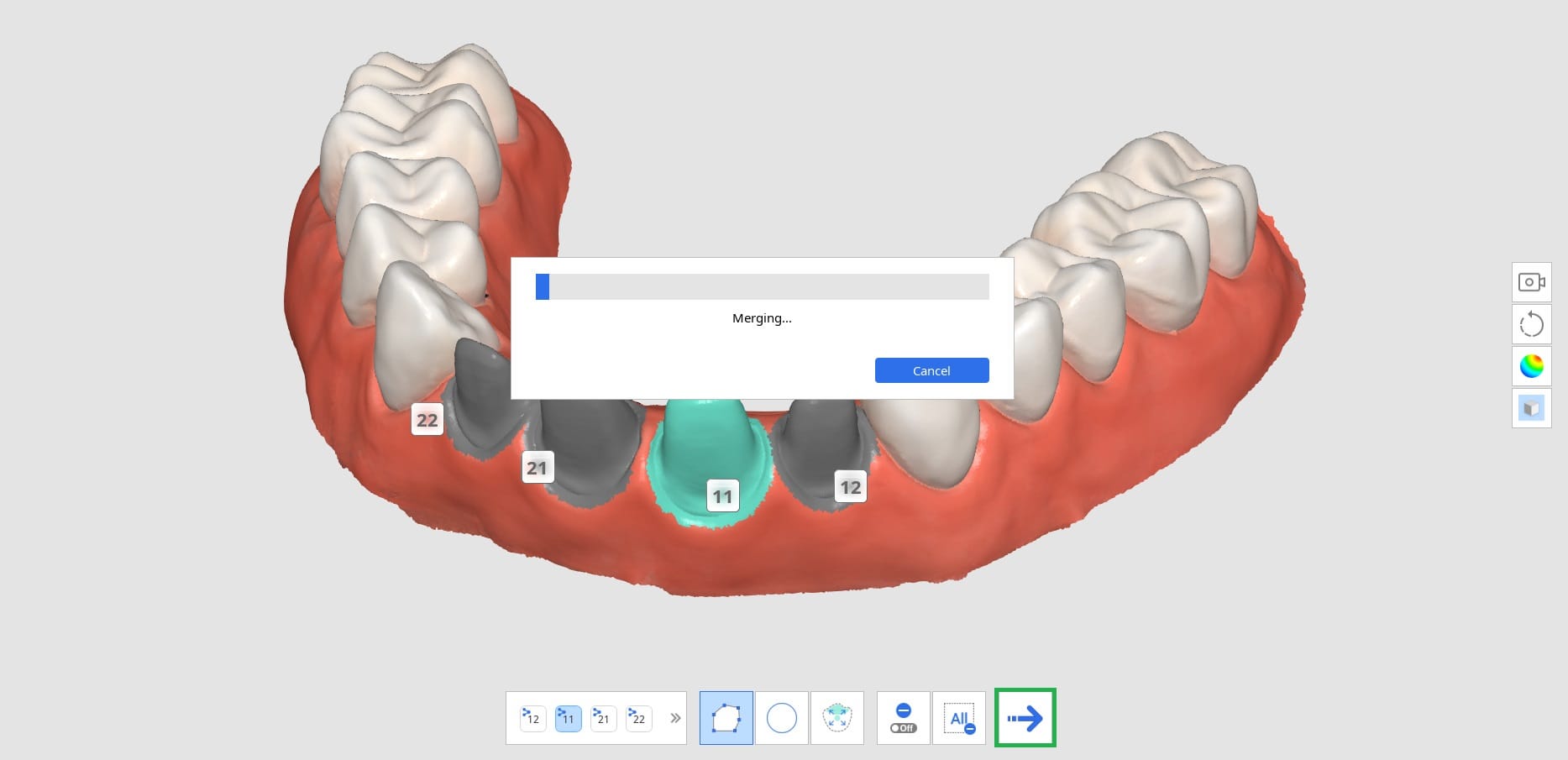

4. 영역 선택 도구를 사용해 치아 번호에 해당하는 영역을 선택한 후에 "다음"을 클릭합니다.

5. "다음 단계" 버튼을 클릭합니다.
6. 시스템은 선택한 영역을 이용해 임시로 결과물을 생성합니다. 사용자는 이 결과물을 이용해 마진라인을 생성합니다.
7. "자동 생성" 또는 "수동 생성" 도구를 선택하고 마진라인을 생성합니다.
   1. 자동 생성: "자동 생성" 도구를 선택하고 마우스 왼쪽 버튼을 이용해서 제어점을 여러 개 선택합니다. 제어점이 추가되면 시스템은 모든 제어점을 이용하여 전체 마진 라인을 자동으로 생성합니다.
   2. 수동 생성: "수동 생성" 도구를 선택하고, 마우스 왼쪽 버튼으로 사용자가 마진 라인을 따라 제어점을 하나씩 추가하면서 수동으로 마진 라인을 생성할 수 있습니다. 마우스 왼쪽 버튼을 클릭한 상태에서 마우스를 움직이면, 단면상에서 점의 위치를 세밀하게 조정할 수 있습니다.

8. "편집"을 클릭하고 제어첨을 추가, 이동, 삭제할 수 있습니다.
   • 제어점 추가: 마진 라인 위에서 마우스 왼쪽 버튼 클릭
   • 제어점 삭제: 제어점 위에서 마우스 오른쪽 버튼 클릭
   • 3차원 모델 위에서 제어점 이동: 제어점 위에서 마우스 왼쪽 버튼 클릭 후 끌기
   • 단면 상에서 제어점 이동: 제어점 위에서 마우스 왼쪽 버튼 1초간 클릭 후 끌기

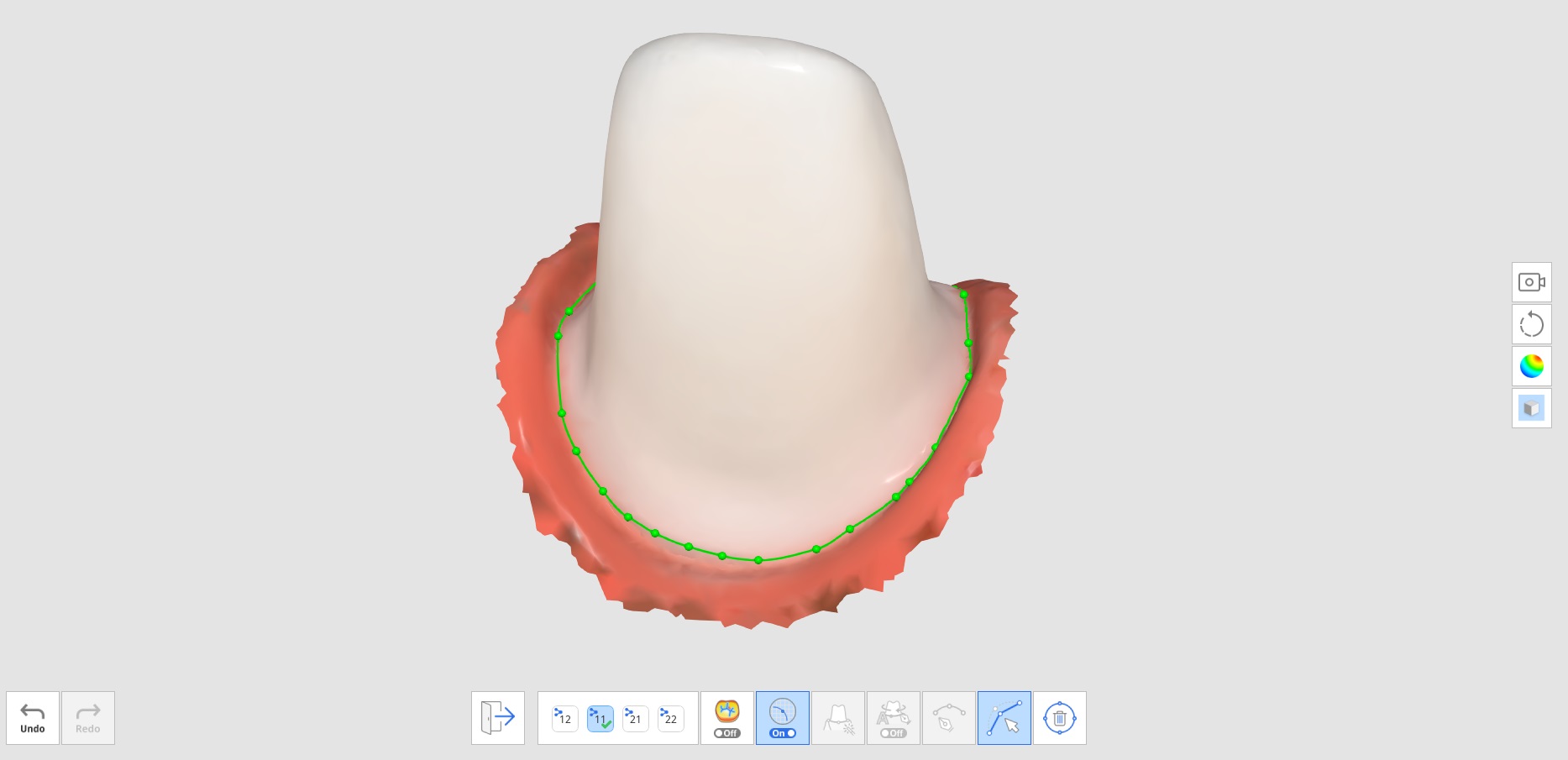

9. "종료"를 클릭하면 생성한 마진 라인이 치아 번호와 함께 표시됩니다.

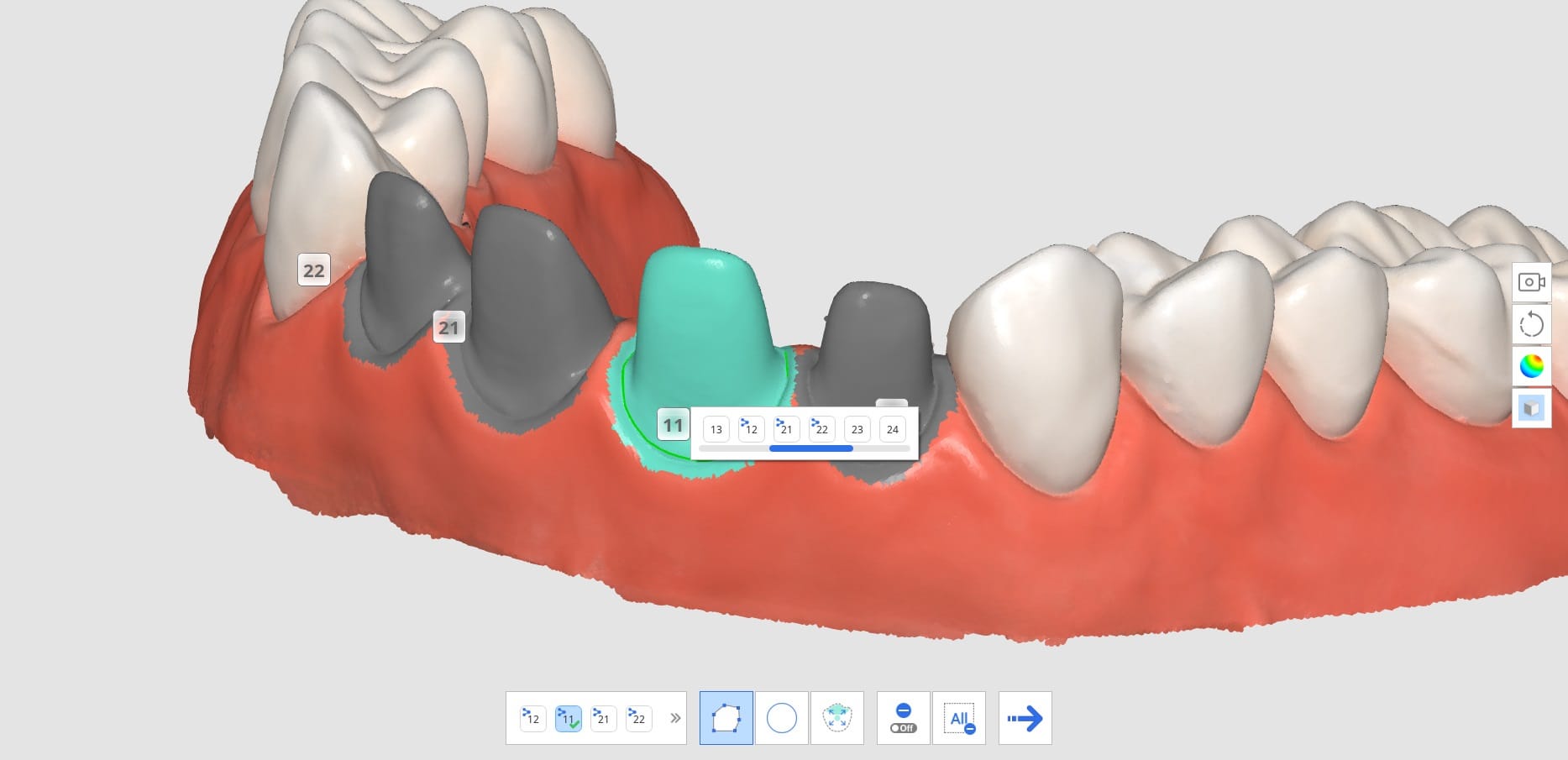

10. 마진 라인에 잘못된 치아 번호를 부여한 경우에는 3D 모델 뷰에 표시된 치아 번호를 클릭하고, 팝업 창에서 바꾸고자 하는 치아번호를 클릭하면 치아번호를 변경할 수 있습니다.
11. 위 과정을 다른 치아에도 반복하여 마진 라인을 그립니다.

스마트 데이터 클리닝

스마트 데이터 클리닝 기능에서는 다음 도구가 제공됩니다.

	편집 보호	편집에서 보호할 영역의 데이터를 선택할 수 있습니다. 기능을 켜면 선택한 영역이 삭제되지 않도록 보호합니다. 기능을 끄면 선택한 영역이 삭제 대상이 됩니다.
	치아 영역 선택	스캔 데이터에서 치아 영역만 선택합니다. * 이 기능은 편집 보호를 선택한 경우에만 활성화됩니다.
	강도	슬라이더 바를 조절해 데이터를 선택합니다. 신뢰도 맵 기반으로 쉽게 연조직 데이터를 선택하고 제거할 수 있습니다. 강도를 높이면 선택되는 영역이 늘어납니다. 슬라이드바를 움직이면 선택 영역이 실시간으로 표시됩니다.
	연결된 영역 선택	모든 연결된 데이터를 선택합니다.
	선택 영역 축소	버튼을 누를 때마다 선택한 영역이 축소됩니다.
	선택 영역 확장	버튼을 누를 때마다 선택한 영역이 확장됩니다.
	선택 영역 반전	선택한 영역을 반전합니다. 선택한 영역을 선택 해제하고, 이전에 선택하지 않은 영역을 선택합니다.
	선택된 영역 삭제	선택한 영역의 데이터를 삭제합니다.

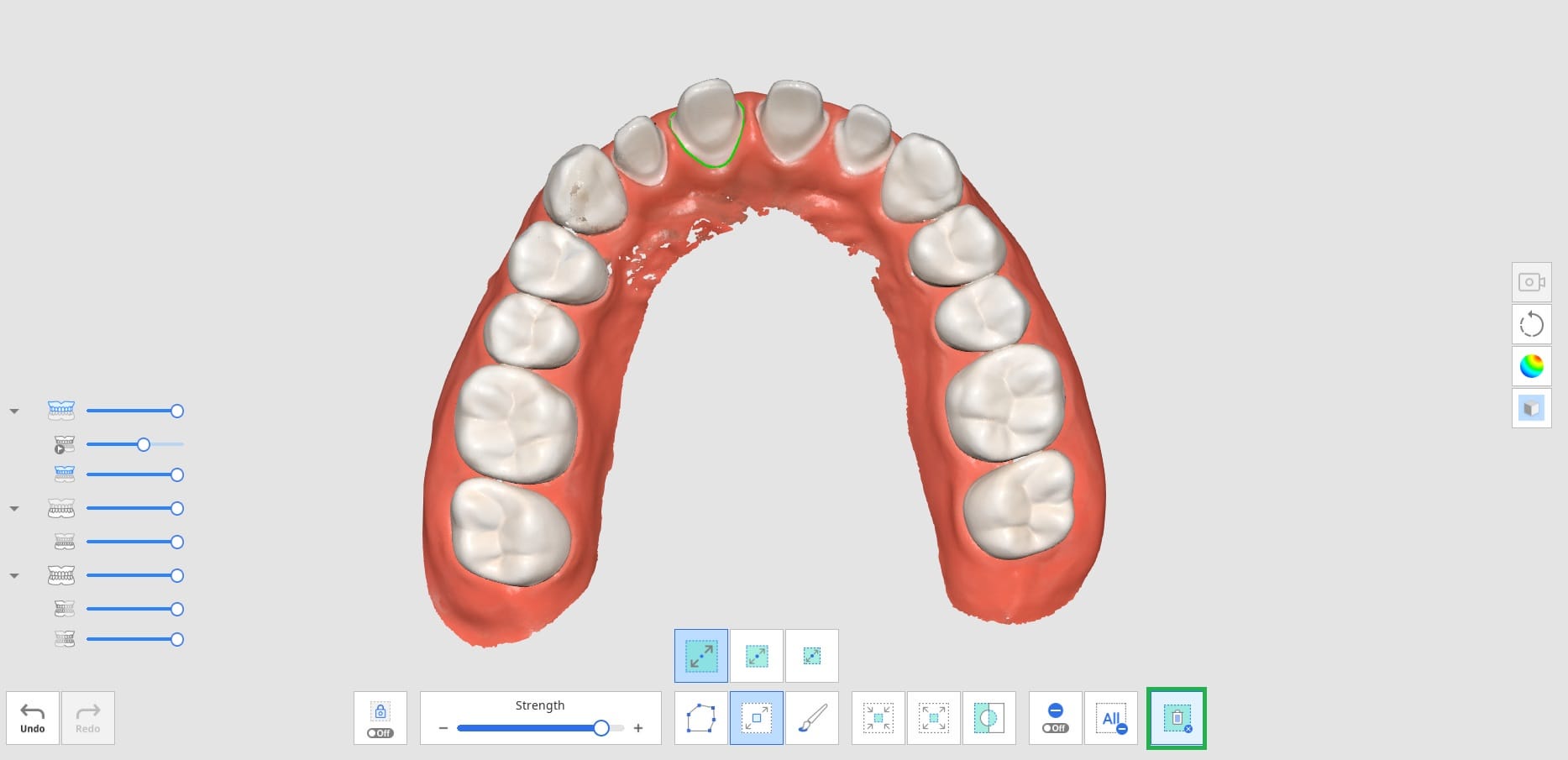

1. 메인 툴바에서 "스마트 데이터 클리닝" 도구를 클릭합니다.

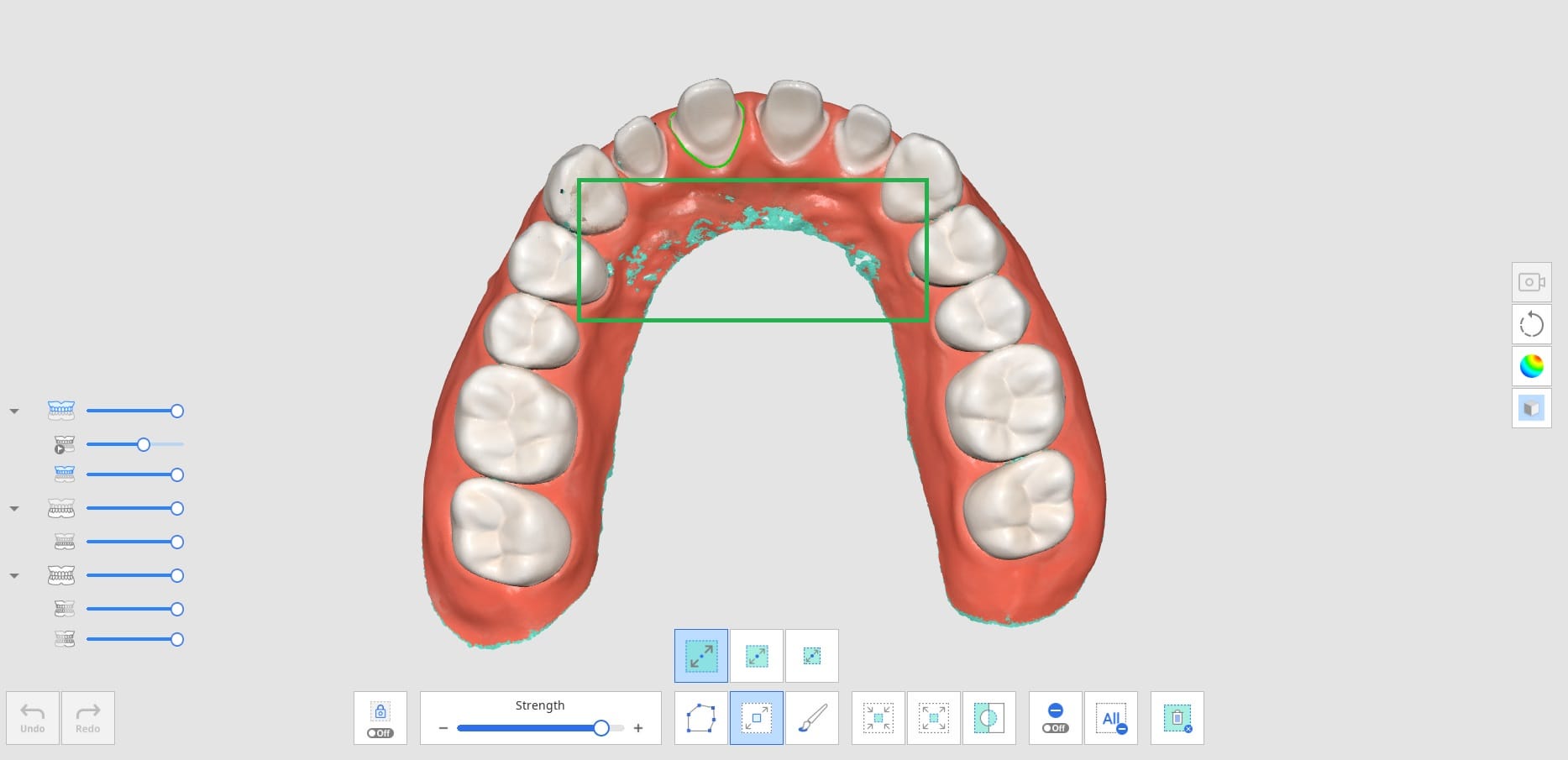

2. 슬라이더 바로 강도를 조절해서 삭제가 필요한 불필요한 데이터 영역을 선택합니다. 이 시스템은 신뢰도 맵을 기준으로 데이터를 선택하고 화면에 표시합니다.
3. 강도를 높이면 선택 영역이 늘어나고, 강도를 낮추면 선택 영역이 줄어듭니다.

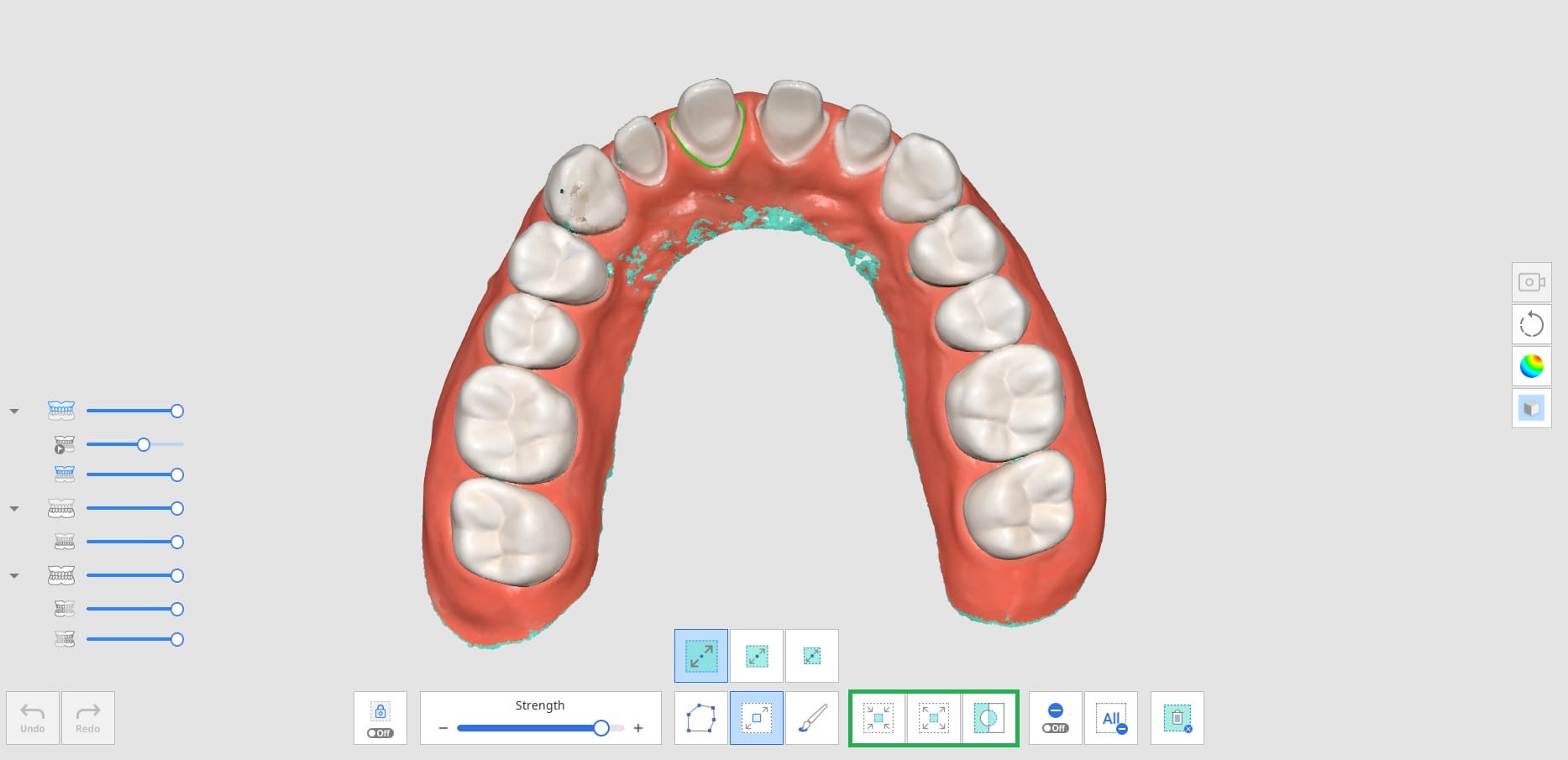

4. 아래 도구를 이용해서 삭제 대상 영역을 늘리거나 줄일 수 있고 반전도 가능합니다.

5. 모든 선택이 완료된 후 "선택된 영역 삭제”를 클릭합니다.


스캔 다시 보기

Medit Scan for Clinics에서 데이터를 스캔한 후에 스캔 과정을 재생할 수 있습니다. 이 기능은 스캔 환경, 스캔 습관 등을 확인하는 데 유용하게 사용할 수 있습니다.

스캔 다시 보기 기능에서는 다음 도구가 제공됩니다.

	스캐너 팁	재생 중 스캐너 팁을 함께 표시합니다.
	스캔 영역	재생 중 스캔 영역을 함께 표시합니다.
	팁 방향 반전	재생 중 스캔 팁의 체결 방향을 변경합니다. * i500, i900 미지원

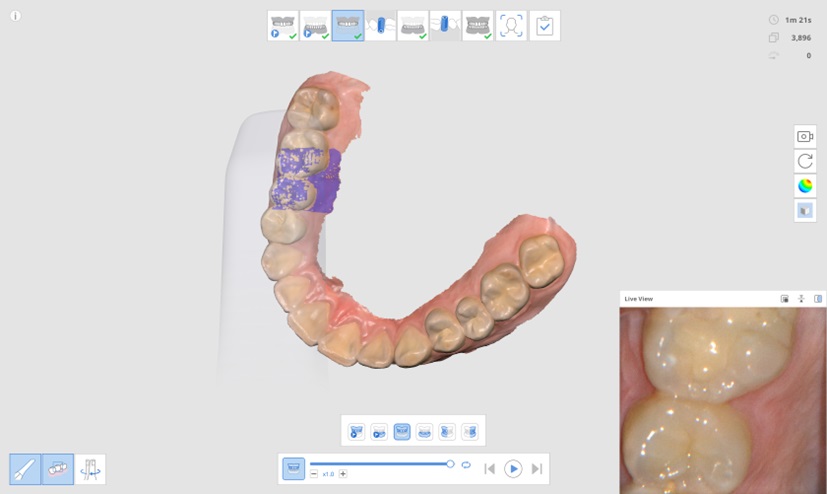

1. 메인 툴바에서 "스캔 다시 보기" 도구를 클릭합니다.

2. 화면 좌측 하단에서 스캔 다시 보기 도구를 선택합니다. 선택 여부에 따라 재생 중 스캐너 팁과 스캔 영역을 확인할 수 있습니다.

3. "재생" 버튼을 클릭해 다시 보기합니다.

4. 스캔 단계를 선택해서 재생할 수 있습니다.

5. 재생 상태를 제어하기 위한 다양한 기능을 제공합니다.

	슬라이더 바	슬라이더 바를 이용해 원하는 시점으로 빠르게 이동합니다.
	재생 속도	재생 속도를 조정합니다(x0.5, x1.0, x2.0, x3.0).
	반복	반복 재생 여부를 설정합니다.
	이전 스캔 단계	이전 단계의 스캔을 재생합니다.
	재생	재생을 시작합니다.
	중단	재생을 멈춥니다.
	다음 스캔 단계	다음 단계의 스캔을 재생합니다.

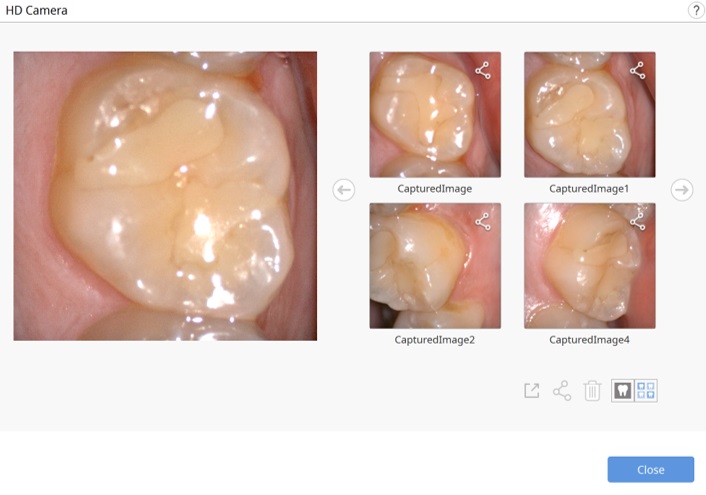

HD 카메라

1. 스캐너로 고해상도의 2D 이미지를 획득할 수 있는 기능입니다.
2. 메인 툴바에서 "HD 카메라" 도구를 클릭합니다.

3. HD 카메라 창이 발생합니다.
4. 팁을 환자의 구강 내의 관심 영역에 위치합니다.
5. 스캐너의 스캔 버튼을 클릭해서 사진을 찍습니다.

6. 선택한 이미지를 한번 더 클릭하면 이름을 변경할 수 있습니다.
7. 창 하단에 제공되는 다음 도구를 사용해서 이미지를 공유, 내보내기, 삭제할 수 있습니다.

   	선택한 이미지를 컴퓨터에 저장합니다.
   	선택한 이미지를 공유하거나 공유 해제합니다.
   	선택한 이미지를 삭제합니다.
   	이미지 보기 방법을 설정합니다.

8. Medit Scan for Clinics 종료 시 변경 사항을 저장하면 획득된 이미지가 Medit Link에 저장됩니다.

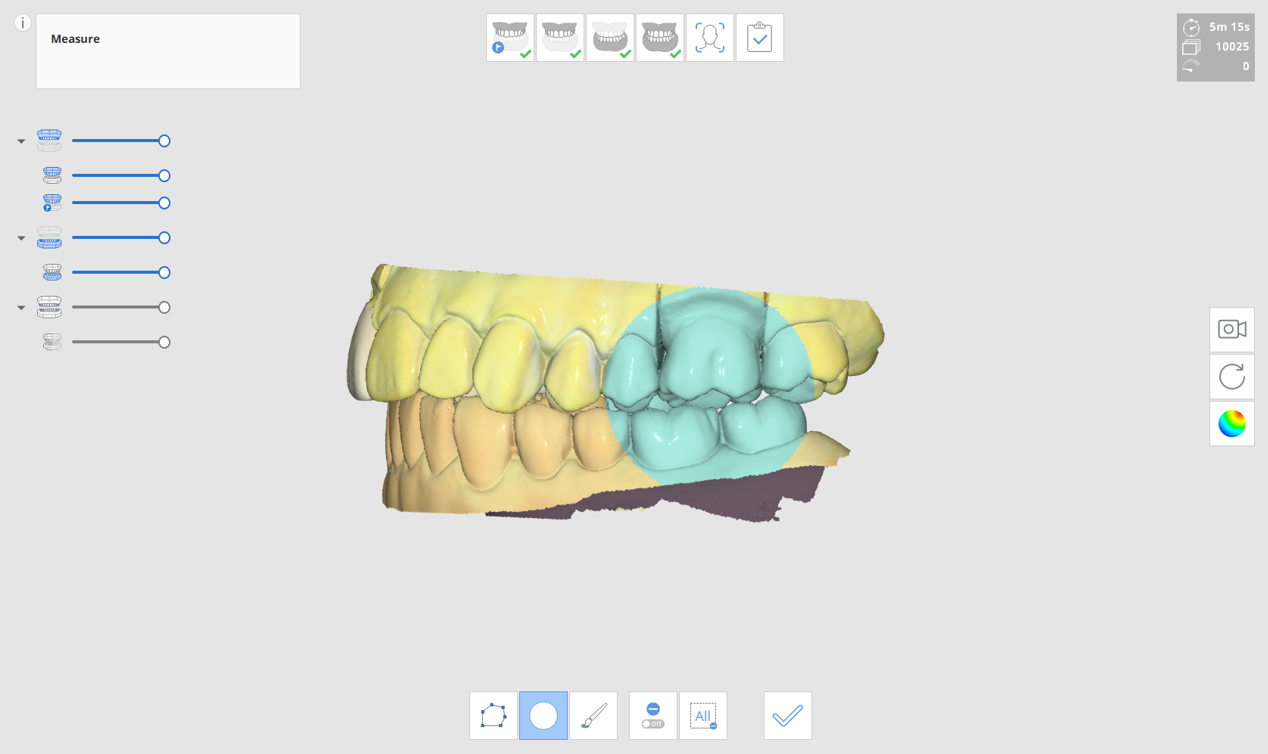

측정

1. 도구 영역에서 [측정]을 선택합니다.

2. 측정할 관심 영역을 선택 도구를 이용하여 지정하고, [확인]을 눌러 데이터 머징을 진행합니다.

3. 기능 버튼을 활용하여 필요한 거리, 각도, 길이, 면적 등을 측정합니다.

어버트먼트 등록



커스텀 어버트먼트를 제작한 기공소의 테이블탑 스캐너를 통해 스캔한 파일을 전달받거나 불필요한 케이스를 생성하여 어버트먼트를 스캔하여 3D 데이터를 제작하는 기존 방식으로는 어버트먼트 라이브러리 정렬 기능을 활용하는 데 불편함이 많았습니다.

어버트먼트 등록 기능은 해당 환자의 케이스 내에서 어버트먼트를 스캔하여 라이브러리 등록할 수 있는 편리한 기능입니다. 구강에 식립된 임플란트에 체결하기 전에 어버트먼트를 직접 스캔하여 라이브러리로 등록할 수 있습니다. 이후 어버트먼트 라이브러리 정렬 기능을 통해 라이브러리를 스캔 데이터와 대치할 수 있습니다.

🔎참고

등록한 어버트먼트를 활용하는 방법은 케이스 및 작업 순서 예시 > 어버트먼트 라이브러리 정렬을 참고하세요.

어버트먼트 등록 기능에서는 다음 도구가 제공됩니다.

	추가	어버트먼트를 추가합니다. 스캔 또는 가져오기 하여 어버트먼트를 추가합니다.
	어버트먼트 홀 채우기 켜기/끄기	스캔 어버트먼트를 병합하는 동안 나사 홀을 채웁니다.
	어버트먼트 병합	스캔 또는 가져오기 한 어버트먼트를 병합합니다.
	보기 방향에서 홀 채우기	보기 방향에서 어버트먼트의 나사 홀을 채웁니다.
	어버트먼트 초기화	어버트먼트의 홀을 채우기 전으로 되돌립니다.
	라이브러리에 등록	병합된 어버트먼트를 라이브러리에 등록합니다. 체크 박스를 선택하면, 해당 케이스에 한정하여 사용합니다.

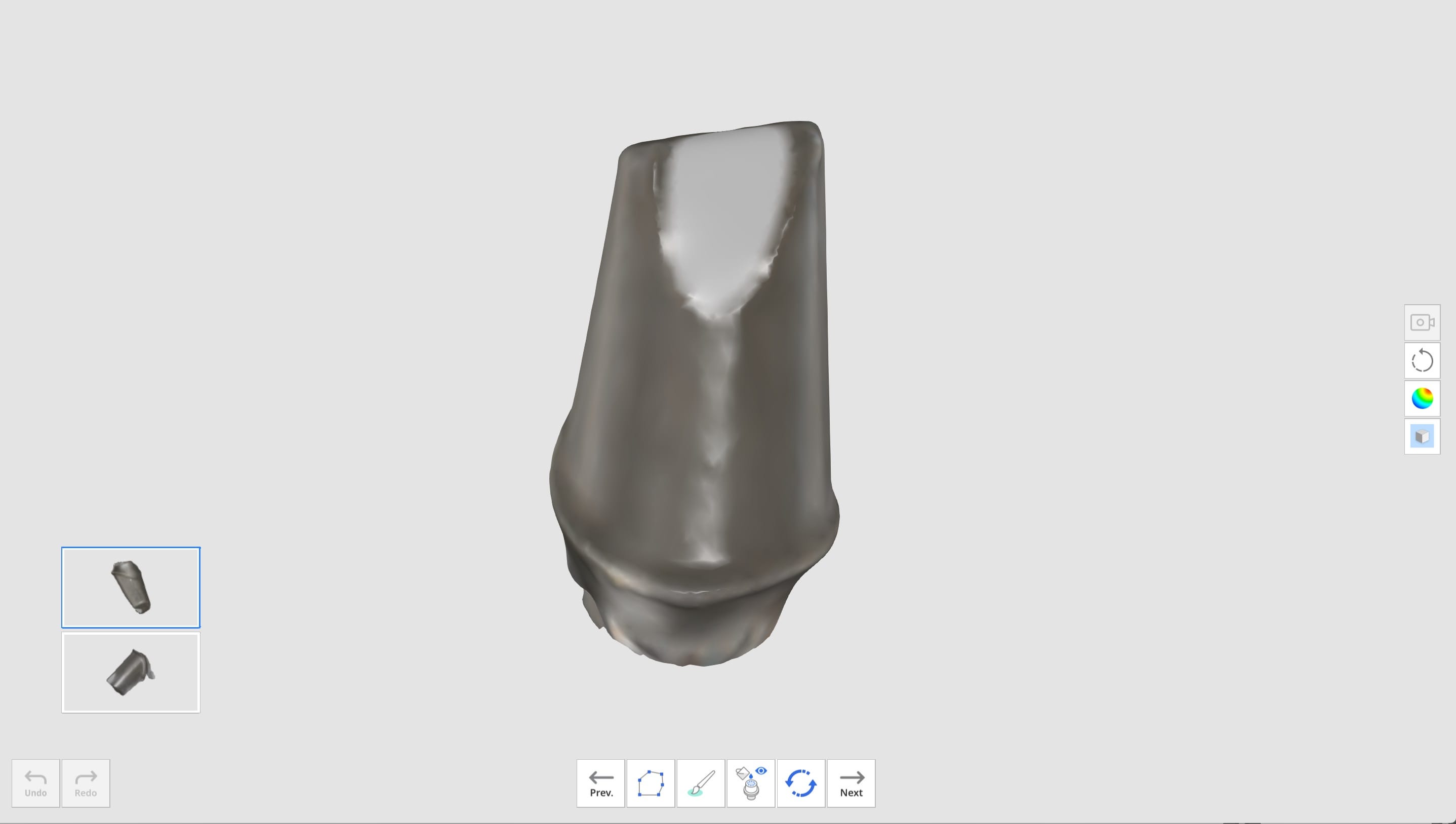

1. 메인 툴바에서 "어버트먼트 등록" 도구를 클릭합니다.
2. 위에서 설명한 어버트먼트 스캔 및 편집을 위한 기능이 화면 하단에 위치합니다.

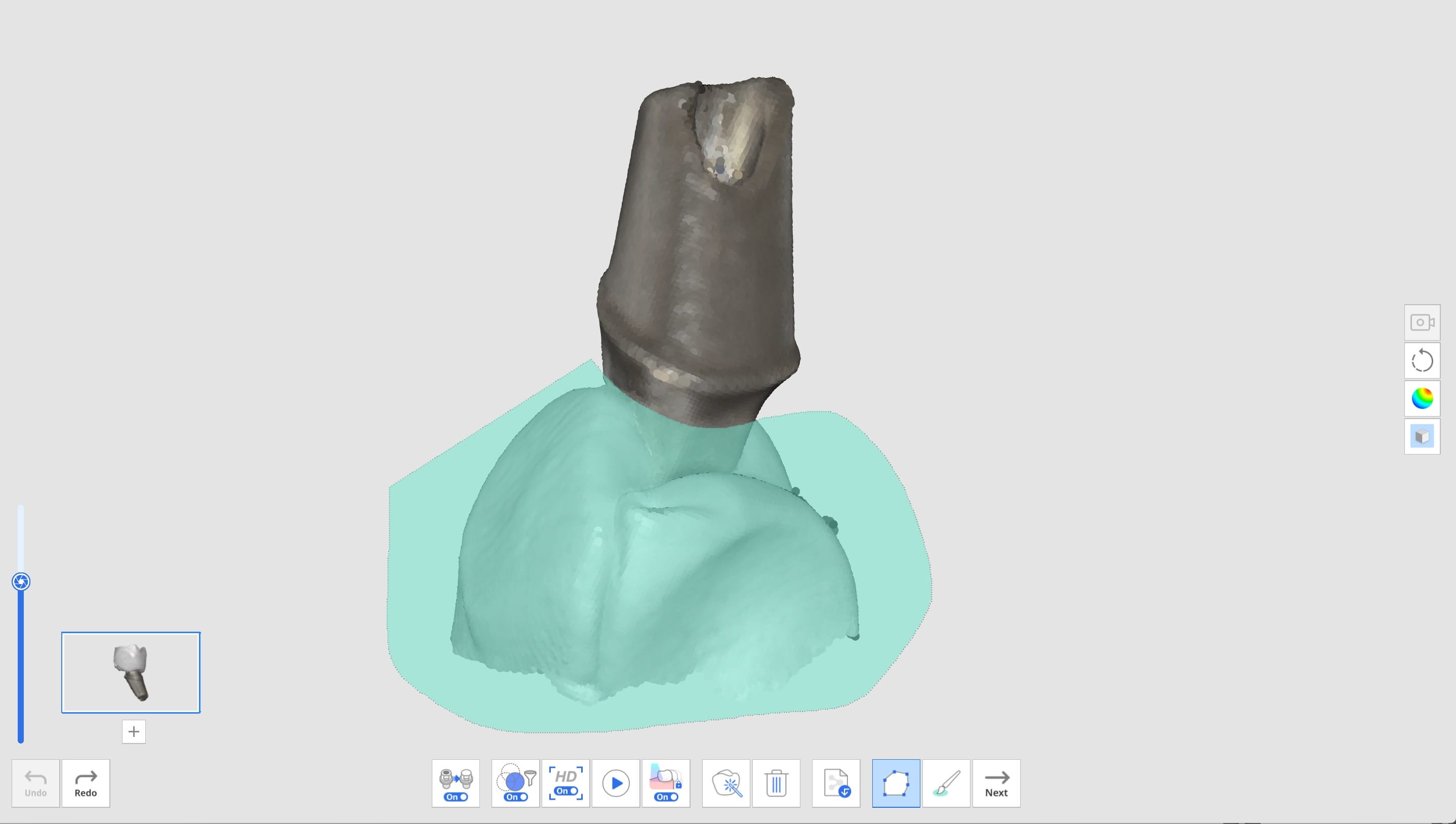

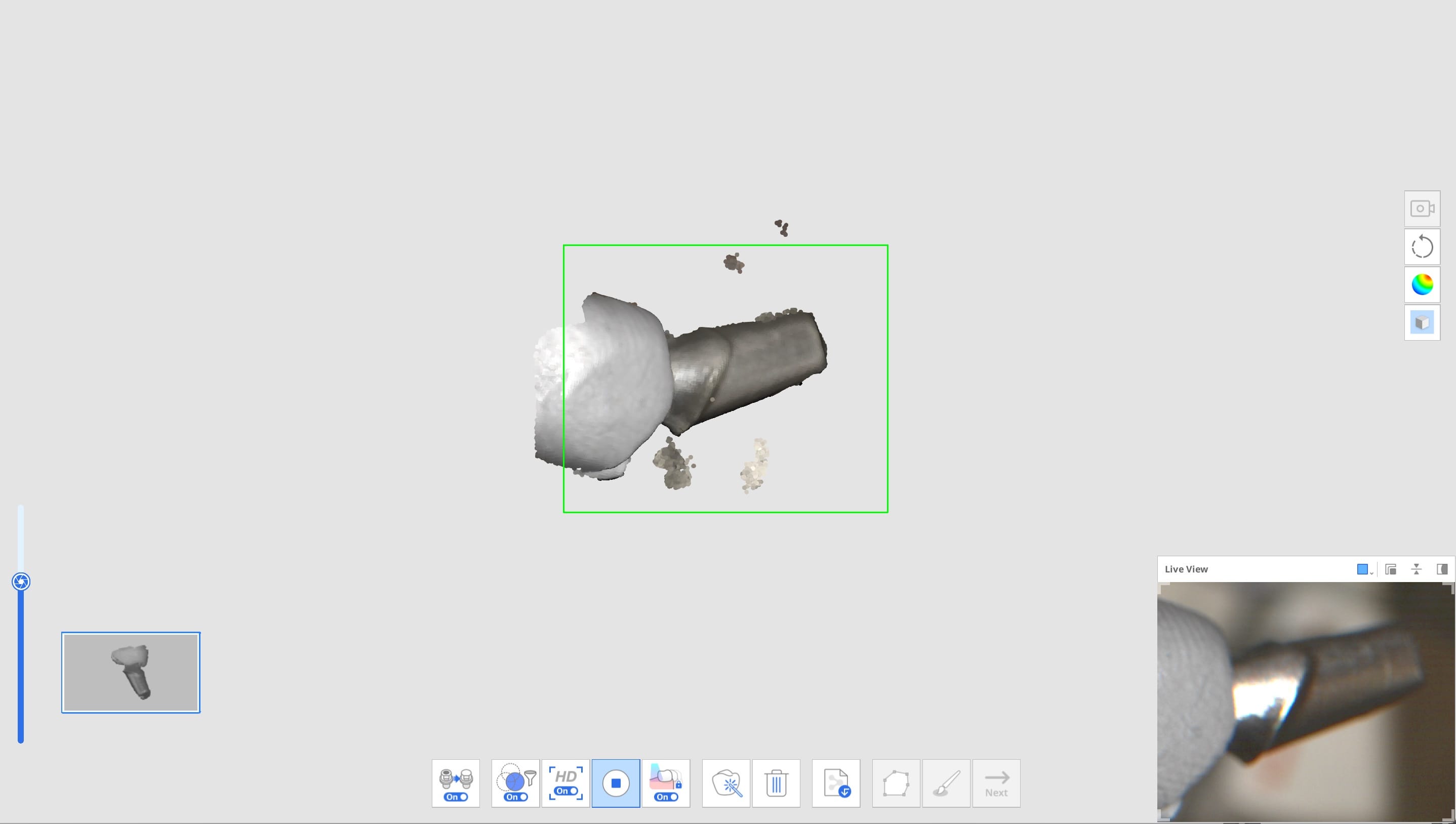

3. 스캔을 시작하여 어버트먼트를 스캔합니다.

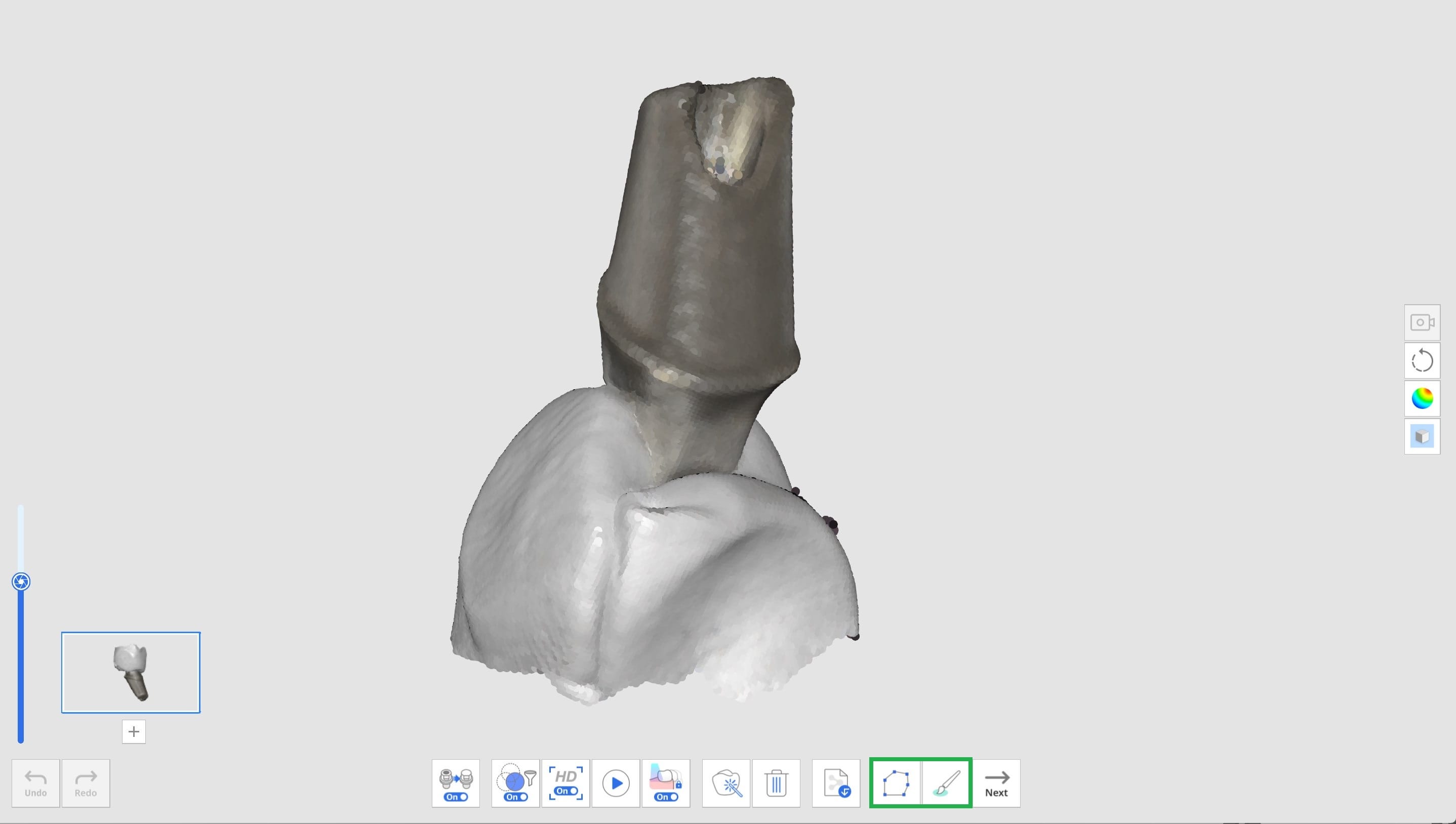

4. 스캔을 중지한 후 다각형 삭제 또는 브러쉬 삭제 기능을 통해 데이터를 편집할 수 있습니다.

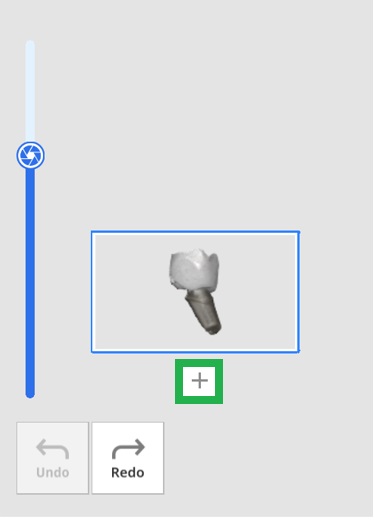

5. 스캔한 어버트먼트 섬네일 하단의 ‘+’ 버튼을 클릭하면 새로운 어버트먼트를 스캔할 수 있습니다. 최대 6개의 어버트먼트를 스캔하여 등록할 수 있습니다.

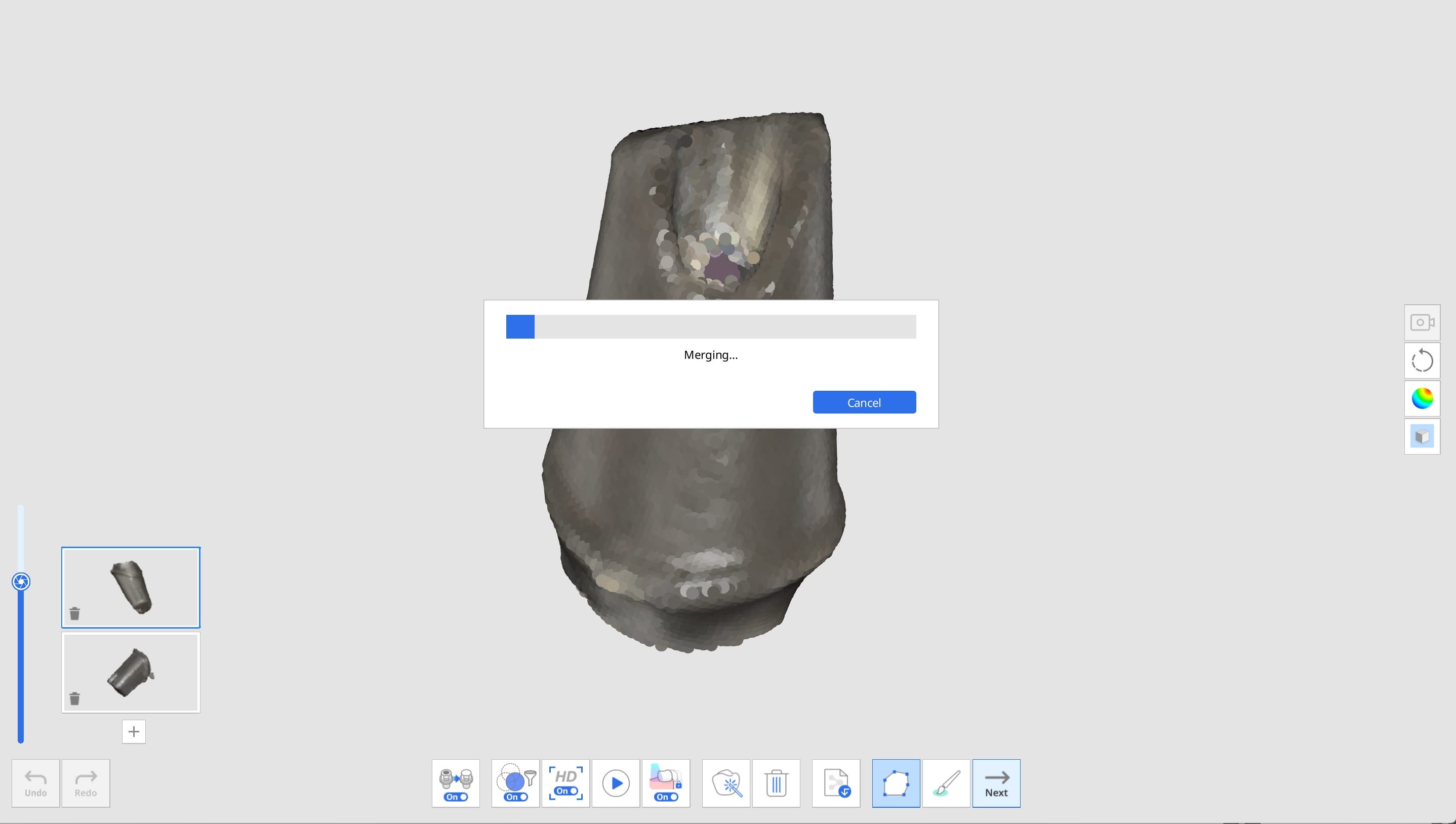

6. 어버트먼트를 모두 스캔한 후 "어버트먼트 병합" 버튼을 클릭하면 라이브러리 등록을 위해 스캔한 어버트먼트 데이터를 병합합니다.

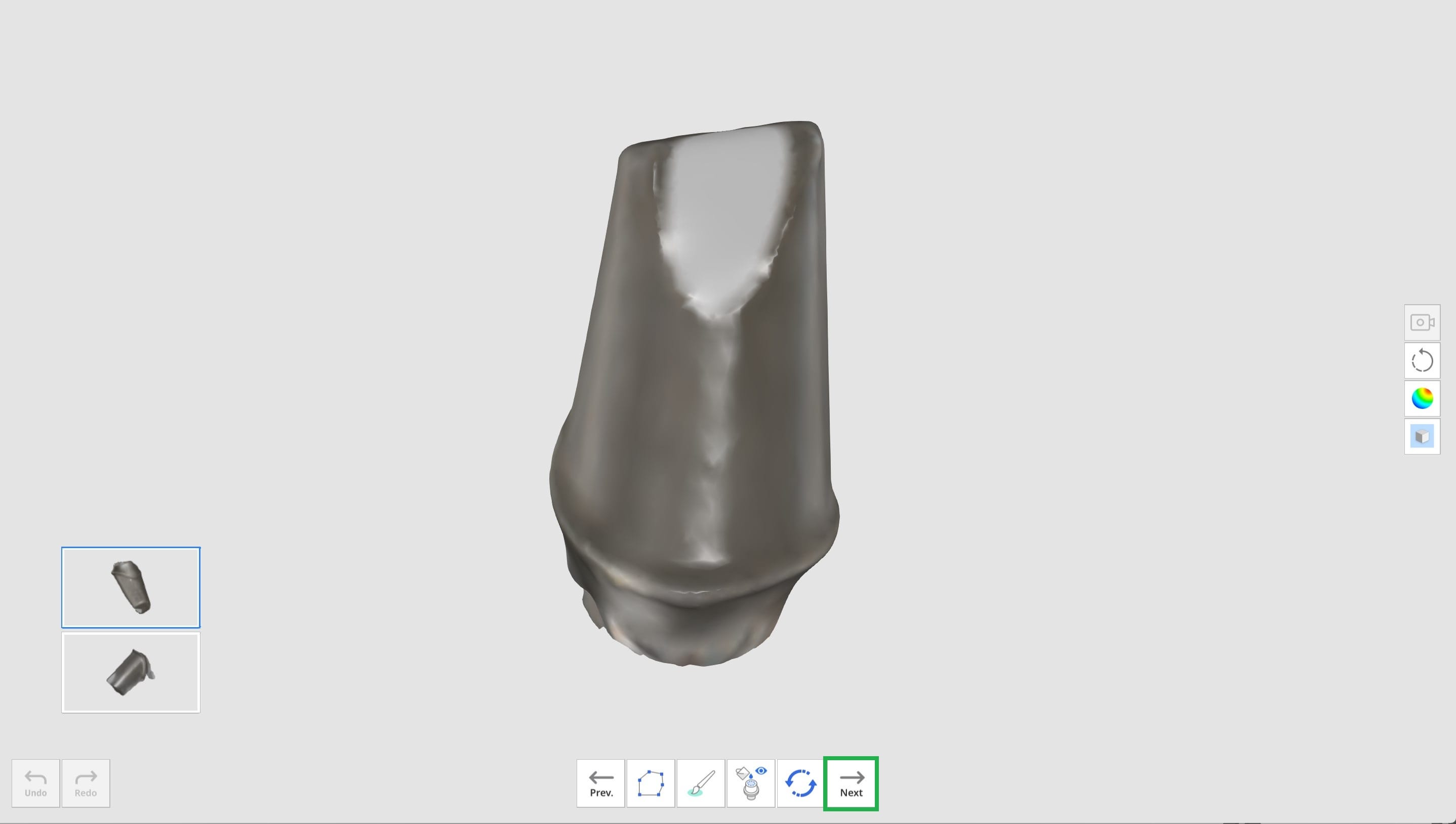

7. 병합이 완료되면 어버트먼트가 화면에 표시됩니다. 필요한 경우 자동으로 채워진 홀을 제거하거나, 어버트먼트 데이터를 편집할 수 있습니다.
8. 데이터 편집이 끝나면 "다음"을 클릭합니다.

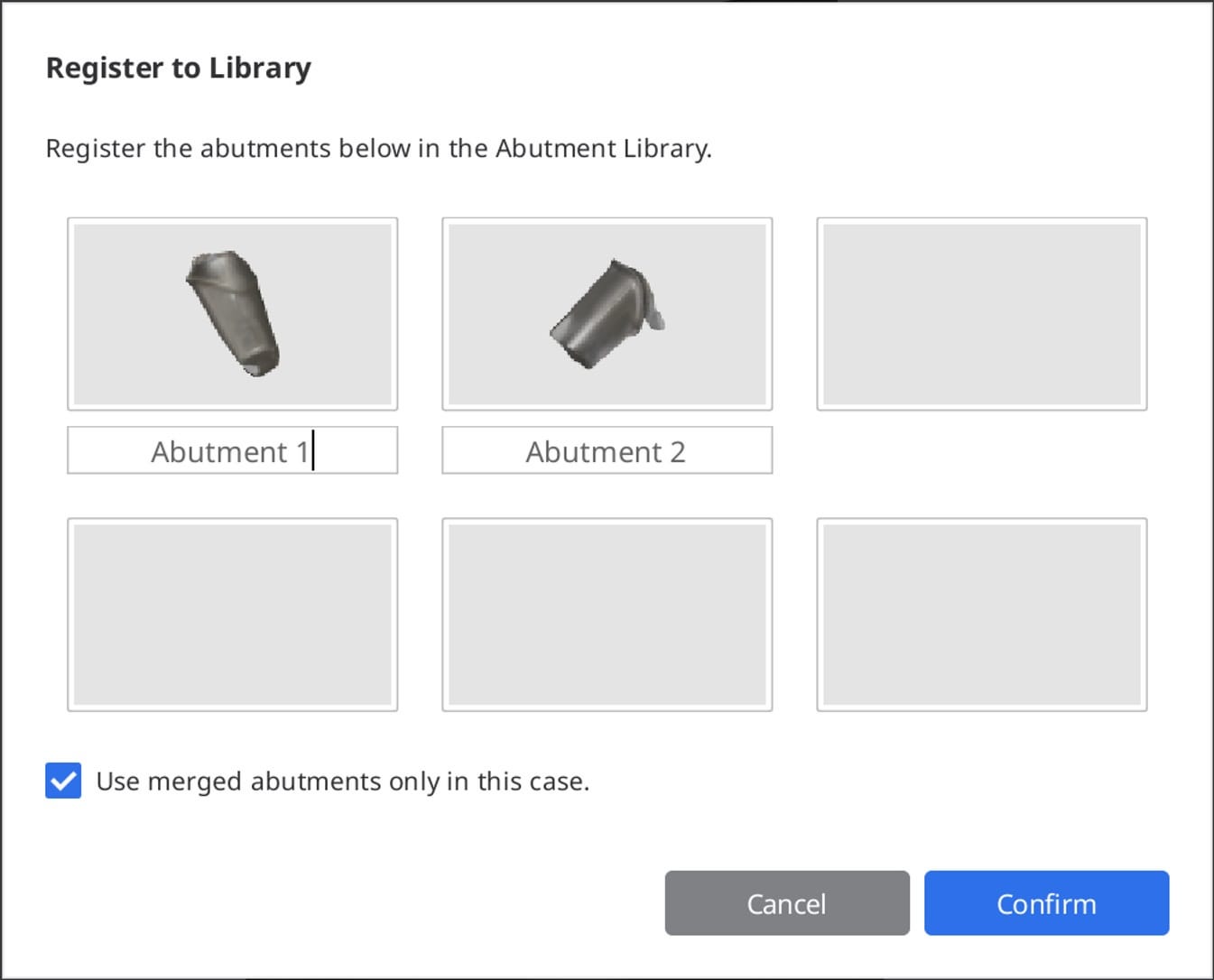

9. 각각의 병합된 어버트먼트 이름을 입력한 후에 "확인"을 클릭합니다.



   🔎참고

   해당 어버트먼트 라이브러리를 저장하고 다른 케이스에서도 사용하려면 "병합된 어버트먼트를 이 케이스에서만 사용합니다." 항목을 체크합니다.
   그러면 어버트먼트 라이브러리 창의 1회 사용 탭 대신에 컬렉션 탭에 라이브러리가 등록되어, 다른 케이스에서 필요할 때 사용할 수 있습니다.

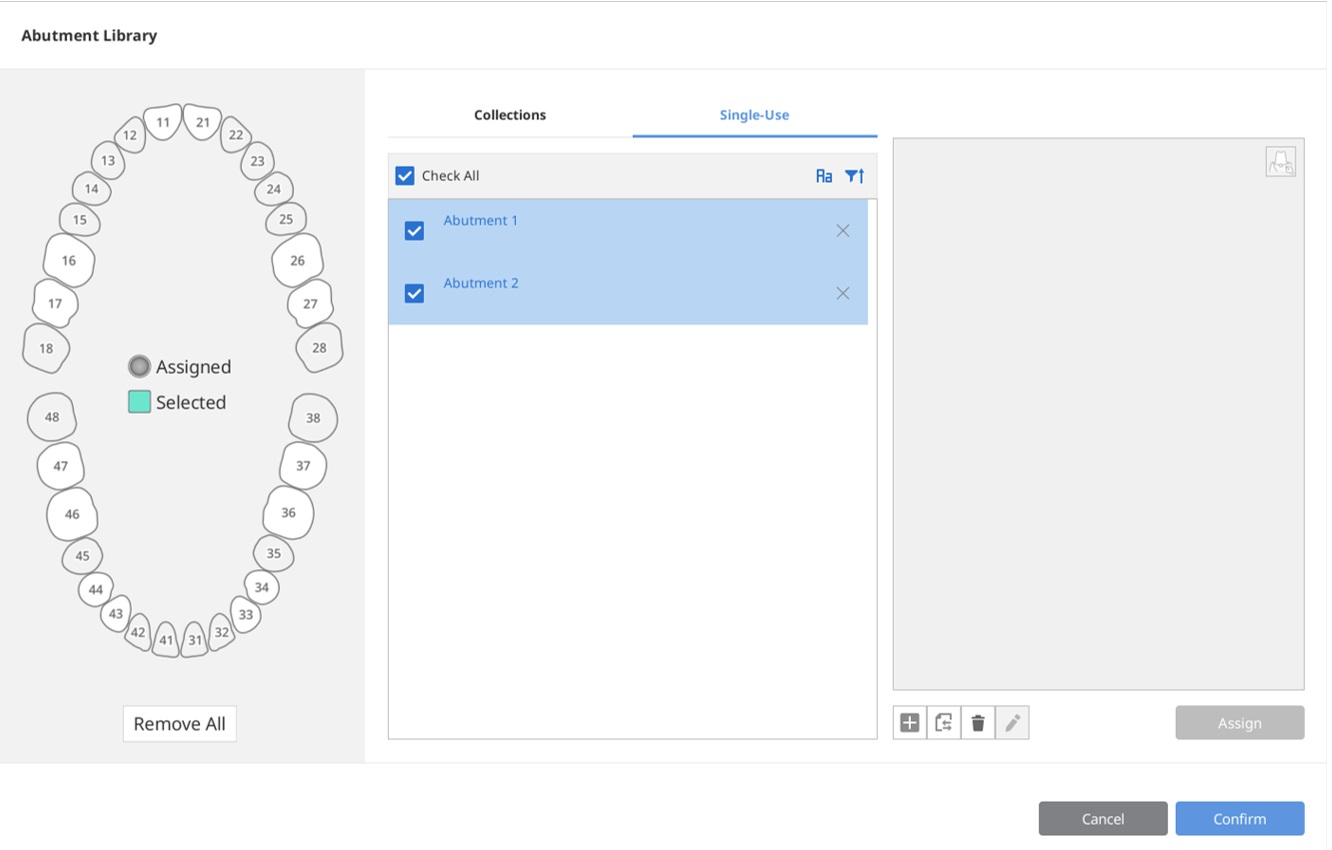

10. 어버트먼트 라이브러리 창이 발생하면 등록한 어버트먼트를 확인합니다.


    자세한 내용은 링크된 기사를 참조하세요.

    🔍 어버트먼트 라이브러리 관리
11. "확인"을 눌러 창을 종료합니다.

스마트 셰이드 가이드

🔎참고

스마트 셰이드 가이드는 i500을 통해 획득한 데이터에는 사용할 수 없습니다.

학습된 데이터를 기반으로 지정한 영역의 데이터를 분석하여, 가장 가까운 셰이드를 추천합니다.

지원하는 셰이드 가이드는 다음과 같습니다.

• VITA Classical
• VITA 3D-Master Shade Guide

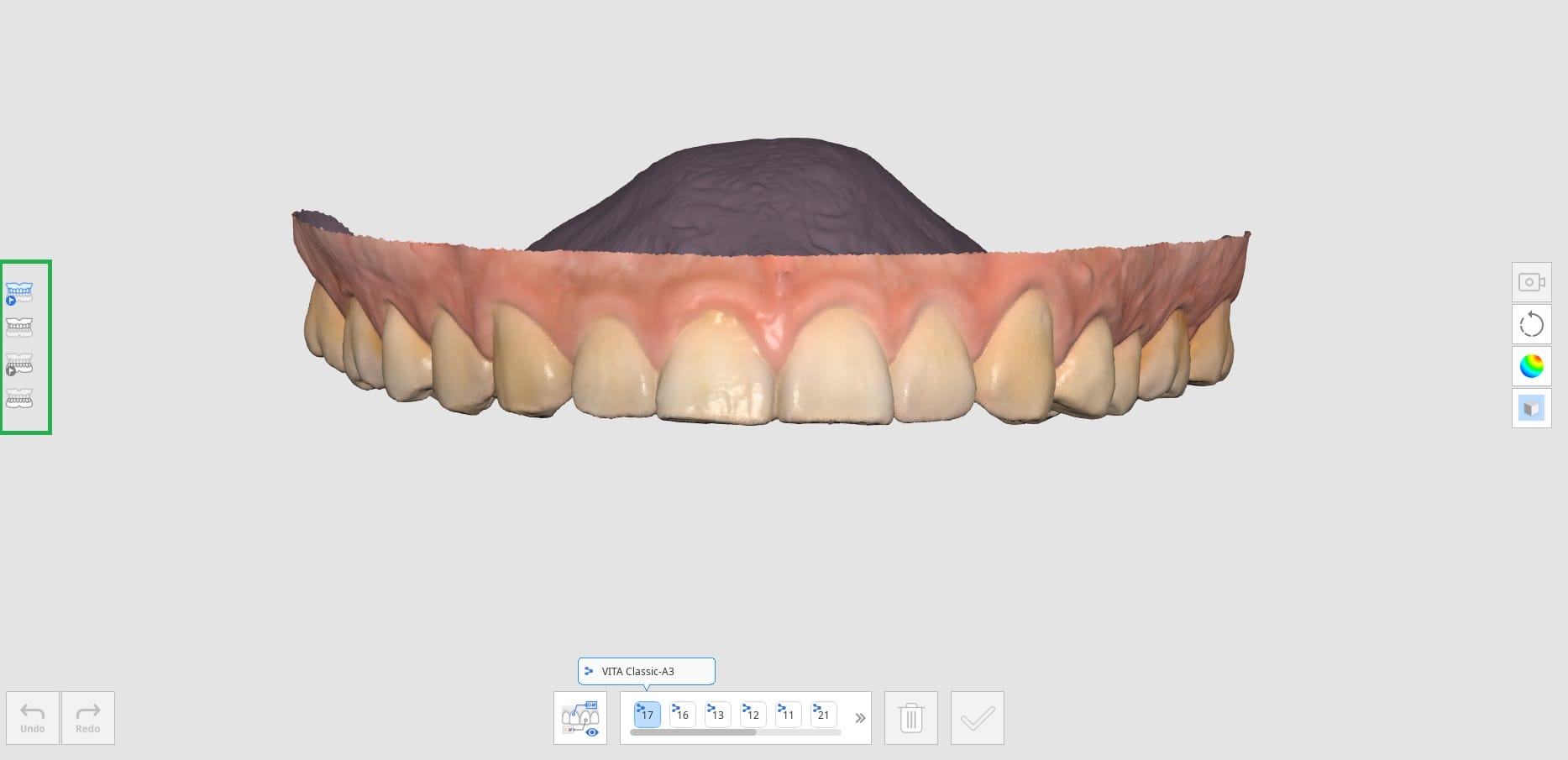

1. 스캔 데이터 획득 후에 메인 툴바의 "스마트 셰이드 가이드" 도구를 선택합니다.
2. 화면 좌측에 위치한 스캔 단계 아이콘을 클릭하여 셰이드를 측정할 데이터를 선택합니다.

   • 상악 진단 모델
   • 하악 진단 모델
   • 상악
   • 하악
   • 상악 덴처
   • 하악 덴처

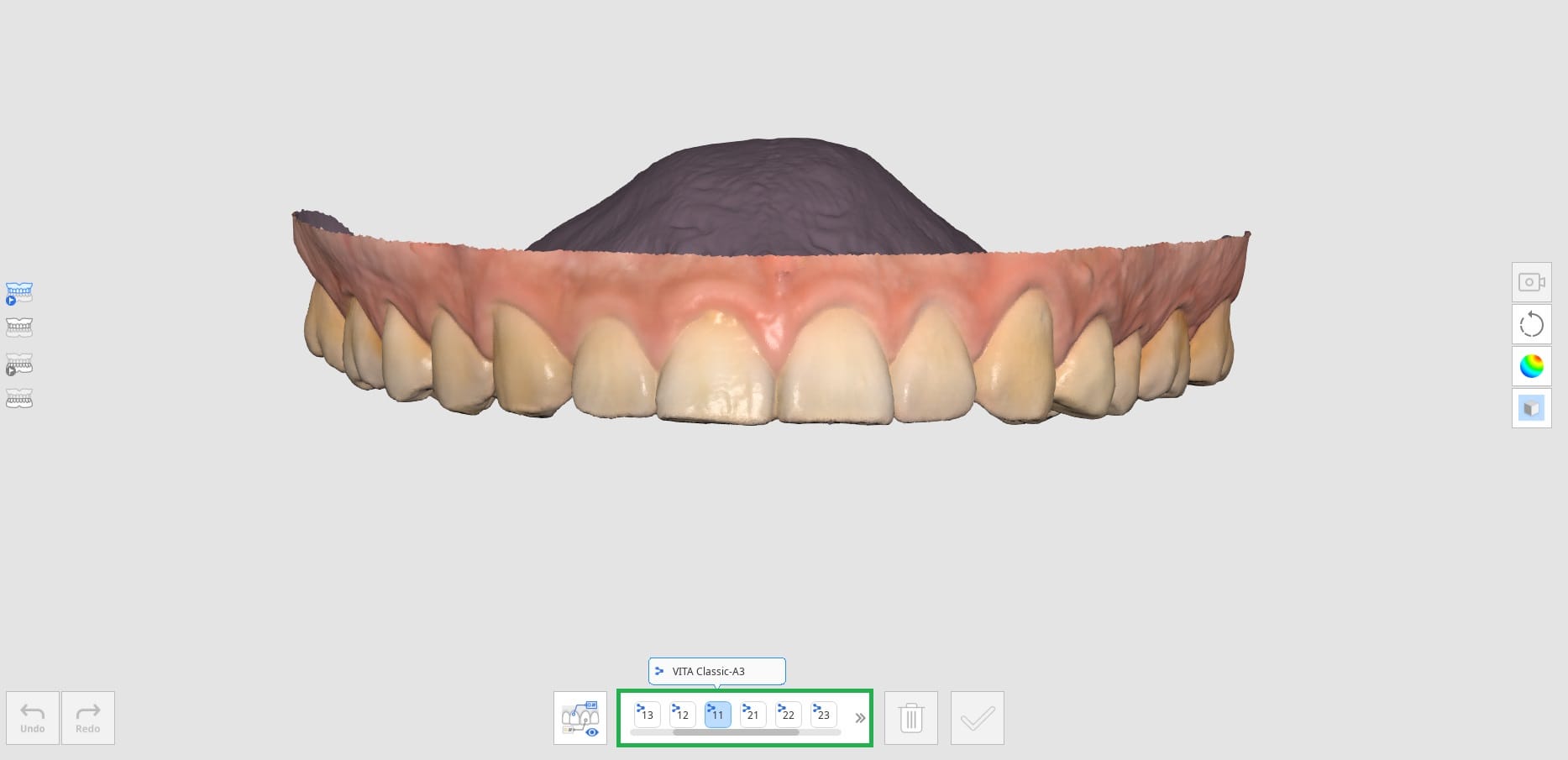

3. 하단에 위치한 치아 번호 목록에서 셰이드를 측정할 치아 번호를 선택합니다. 선택된 치아에 대해 Medit Link의 폼 정보에 등록된 셰이드를 표시합니다.

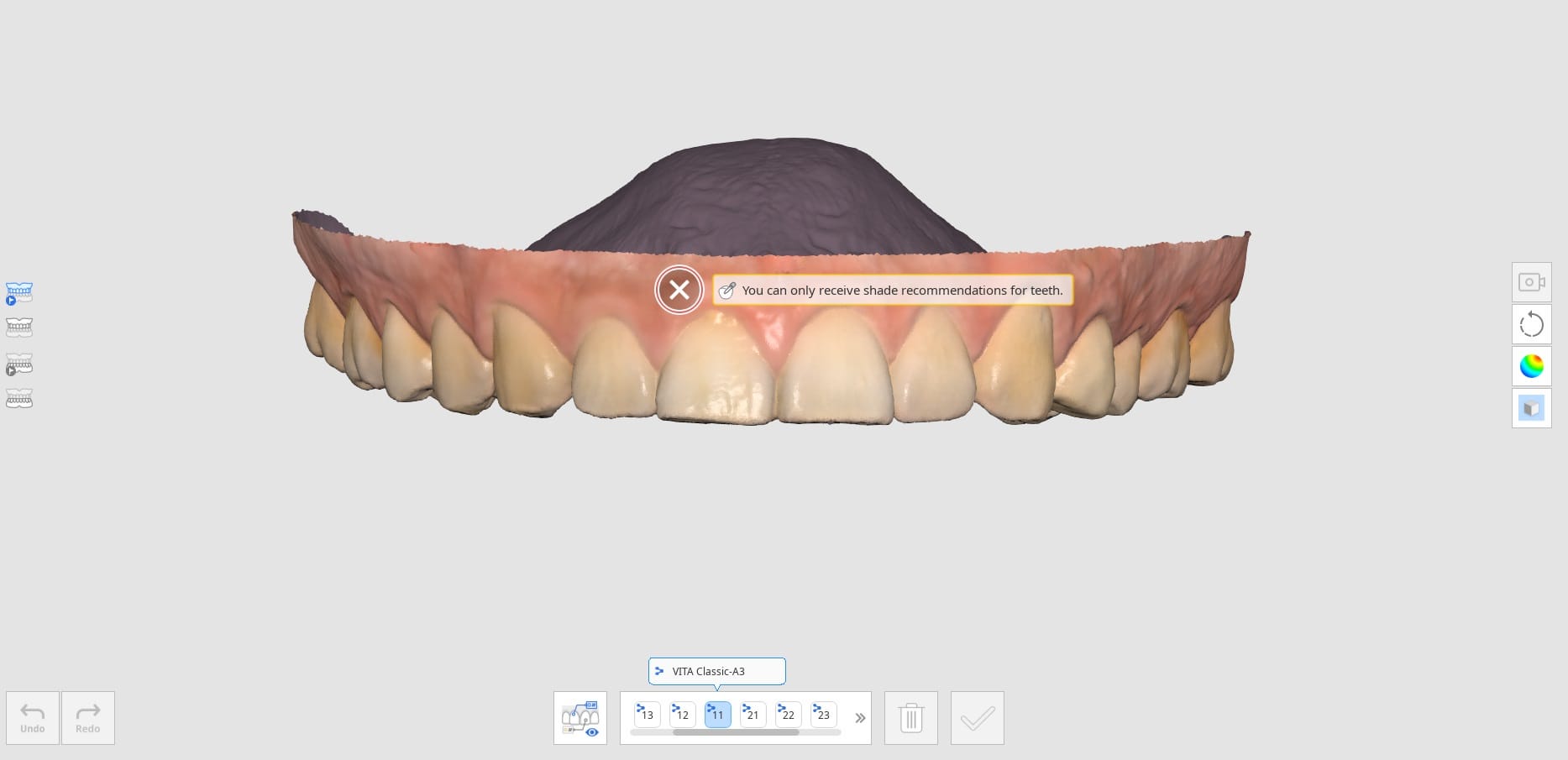

4. 해당 치아에 대한 스캔 데이터에 마우스 커서를 올리면, 셰이드 측정을 위해 커서 모양이 변경됩니다. 측정이 불가능한 영역에 마우스 커서를 올리면 측정이 불가능함을 안내합니다.

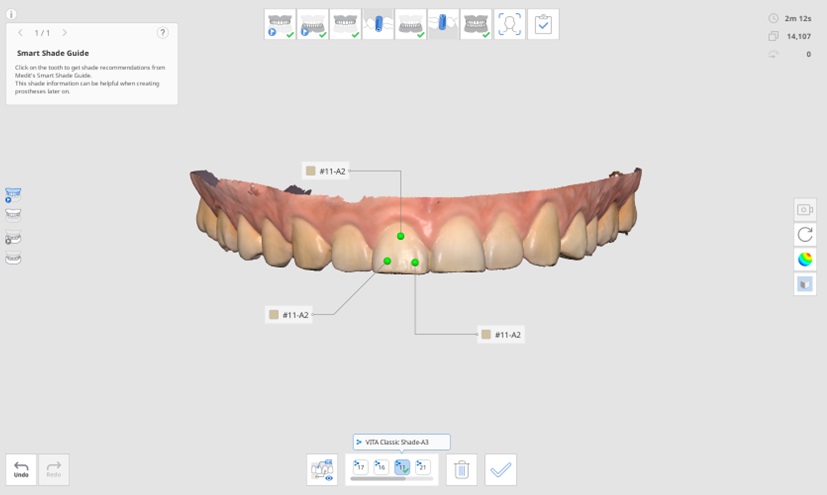

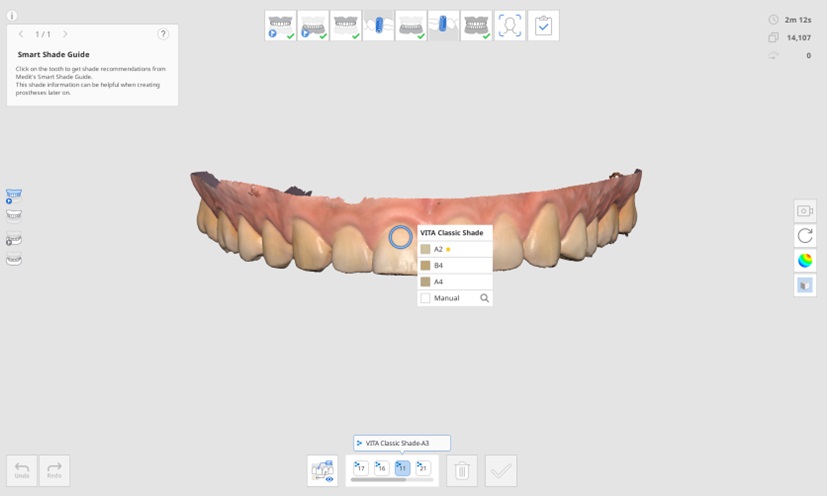

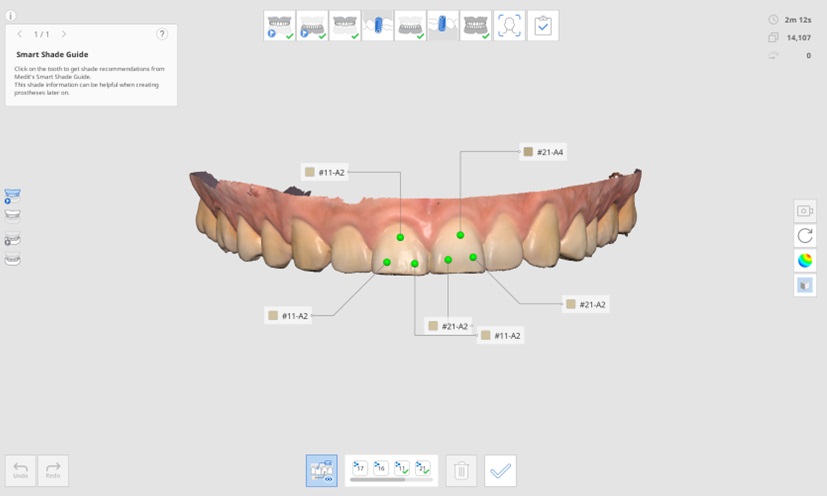

5. 셰이드를 측정할 치아 영역을 클릭하면 해당 위치에 대한 셰이드 추천이 제공됩니다. 셰이드 일치율이 가장 높은 셰이드에 별 아이콘이 표시됩니다.
6. "사용자 지정"을 클릭하면 추천 목록에 없는 셰이드를 사용자가 직접 지정할 수 있습니다.

7. 목록에서 원하는 셰이드를 선택합니다.

8. 치아 별로 최대 5개까지 셰이드를 측정할 수 있습니다.

9. 셰이드를 모두 선택하고 "셰이드 확인"버튼을 클릭합니다.

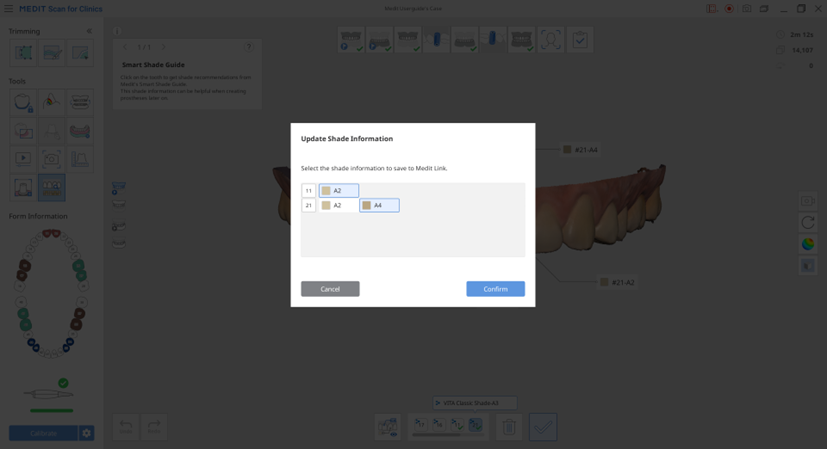

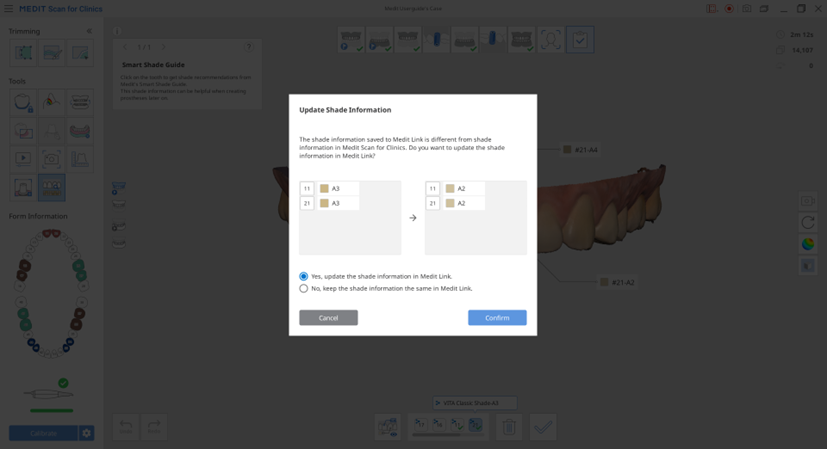

10. 셰이드 정보 업데이트 창에서 각 치아 번호 별로 선택된 셰이드를 확인할 수 있습니다.
11. Medit Link에 저장할 대표 셰이드를 선택합니다.

12. 모두 보기 버튼을 누르면 모든 치아 번호에 측정한 셰이드를 함께 표시합니다.

13. "완료"를 누르면 스마트 셰이드 가이드에서 측정한 셰이드가 Medit Link의 폼 정보에 업데이트 되는 것을 안내합니다.
