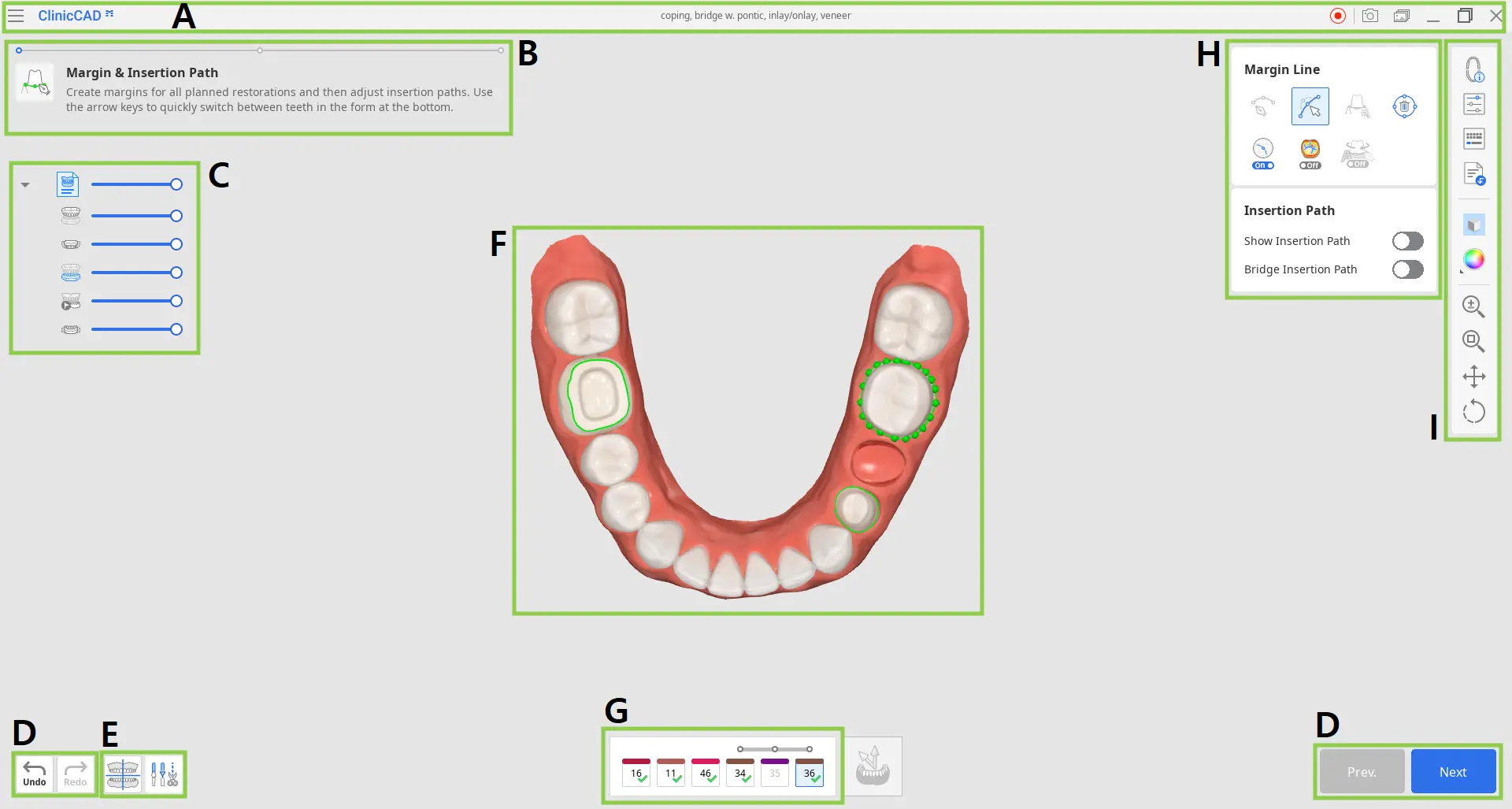

화면 구성 살펴보기

타이틀 바

타이틀바는 프로그램의 맨 윗부분에 있으며, 오른쪽에는 기본 컨트롤 기능들이 있고 왼쪽에는 메뉴가 있습니다. 앱 이름과 열린 케이스 이름도 표시됩니다.

	메뉴	열려 있는 프로젝트를 관리하고, 사용 가능한 지원 리소스에 액세스하고, 프로그램 상세 정보를 확인합니다.
	헬프 센터	이 프로그램에 대한 도움말이 있는 Medit 헬프 센터 페이지로 이동합니다.
	동영상 녹화 시작/종료	화면의 동영상 녹화를 시작하고 중지합니다.
	화면 캡쳐	화면을 캡처합니다. 자동 선택을 사용하여 타이틀 바를 포함하거나 제외하고 앱의 화면을 캡처하거나 마우스로 클릭하고 드래그하여 원하는 영역만 캡처할 수 있습니다.
	화면 캡처 관리자	화면 캡처를 확인하거나, 내보내거나, 삭제할 수 있습니다. 완료되면 캡처한 모든 이미지가 자동으로 케이스에 저장됩니다.
	최소화	프로그램 창을 최소화합니다.
	복원	프로그램 창을 최대화하거나 복원합니다.
	종료	프로그램을 닫습니다.

데이터 트리

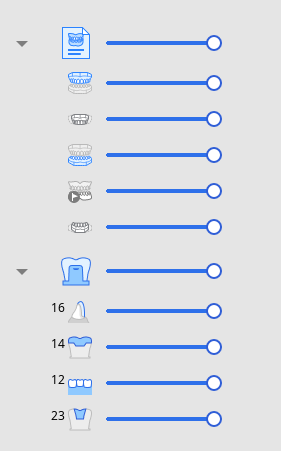

데이터 트리는 화면 왼쪽에 있으며, 데이터를 그룹으로 정리하여 표시합니다. 각 아이콘을 클릭하면 데이터를 표시하거나 숨길 수 있고, 관련 슬라이더를 이용해 투명도를 조절할 수 있습니다. 데이터 트리는 크게 두 그룹, 즉 스캔 데이터 그룹과 보철물로 나뉩니다. 이 구조는 특정 단계, 도구의 목적에 따라 살짝 달라질 수 있습니다. 아래 이미지는 예시로서 최종 단계에서 확인할 수 있습니다.

 스캔 데이터 그룹

 상악
 상악 동적 교합
 하악
 하악 진단 모델
 하악 동적 교합

 보철물

 16번 비니어
 14번 온레이
 12~21번 브릿지
 23번 브릿지

동작 컨트롤 버튼

전체 공정을 제어하는 버튼은 총 다섯 가지입니다. 각 버튼은 애플리케이션 창의 양쪽 하단 모서리에 있습니다.
'완료' 버튼은 최종 단계에서 확인 가능합니다.

사이드 툴바

사이드 툴바는 화면의 오른쪽에 있으며, 워크플로 전반에 걸쳐 필요한 디자인 도구를 제공합니다.

관리 도구

	폼 정보	Medit Link에서 등록한 폼 정보를 보이거나 숨깁니다. 1단계에서는 수정도 가능합니다.
	입력값 설정	보철물 내/외면 생성에 필요한 입력값을 조정합니다.
	단축키	단축키를 확인, 관리합니다.
	추가 데이터 가져오기	디자인 작업 시 3D 데이터를 추가로 가져와 참고, 이용할 수 있습니다.

표시 도구

	그리드 설정 (mm)	그리드를 보이거나 숨깁니다(오버레이 켜기/끄기). 여러 번 클릭하여 오버레이 옵션을 제어할 수 있습니다.
	데이터 보기 방법	모델 보기 방법을 변경합니다. (유광/무광/무광과 엣지 데이터/단색 데이터/단색과 엣지 데이터)

분석 도구

	인접치와 접촉 영역	임시 보철물과 인접치가 접촉하는 영역을 표시하기 위해 켜십시오. 임시 보철물의 외면을 조각할 때 교합을 적절하게 맞출 수 있도록 재료를 추가하거나 제거할 때 사용합니다.
	대합치와 접촉 영역	기능이 켜져 있으면 임시 보철물과 대합치가 접촉하는 영역을 보여줍니다. 교합을 확인하면서 임시 보철물의 외면을 조각할 때 켜십시오.
	편차 측정 표시 영역 변경	편차 측정 표시 범위를 모든 데이터 또는 접촉 영역으로 변경합니다.
	최소 두께	임시 보철물의 얇은 영역을 확인합니다. 임시 보철물을 조각할 때 인쇄하거나 밀링하기에 너무 얇아지지 않도록 하기 위해 사용합니다.

데이터 컨트롤 도구(터치 스크린/마우스용)

	확대/축소	데이터를 마우스로 드래그하여 확대/축소 합니다.
	맞춤	화면에 맞게 데이터가 확대/축소됩니다.
	이동	데이터를 마우스로 드래그하여 이동합니다.
	회전	데이터를 마우스로 드래그하여 회전시킵니다.

도구 상자

사이드 툴바 옆에 있는 도구 상자는 각 단계마다 다릅니다. 각 도구 상자는 해당 단계에서 수행 가능한 작업을 완료하는 데 필요한 모든 기능을 제공합니다.
다음은 프로그램 전체의 도구 상자에서 제공되는 기능에 대한 설명입니다.

마진 라인

	수동 생성	선택한 점을 기반으로 마진 라인을 수동으로 생성합니다.
	편집	제어점을 추가, 이동, 삭제하여 마진 라인을 수정할 수 있습니다. Ctrl 키를 누른 상태에서 자유롭게 선을 그릴 수 있습니다.
	자동 생성	선택한 점을 기준으로 마진 라인을 자동으로 생성합니다.
	삭제	마진 라인을 삭제합니다.
	단면 보기	마우스가 위치한 영역의 단면을 표시합니다.
	굴곡 측정 모드	컬러맵을 통해 데이터의 굴곡을 확인합니다.
	동적 보기 전환	동적 보기 전환 기능을 켜면 시점에 따라 데이터를 자동으로 회전시켜 줍니다. ℹ️ 참고 수동 생성 시에만 사용 가능합니다.

위치 조정

	자유 이동/확대 축소	모든 방향으로 이동 가능합니다. 단축키로 크기를 조정하거나 회전합니다.
	3D 매니퓰레이터	축을 따라 치아를 확대/축소, 이동, 회전합니다.

선택 모드

	스마트 단일 치아 선택	단일 치아의 영역만 자동으로 선택합니다. 치아에서 마우스를 클릭하고 드래그하십시오.
	브러시 선택	화면에 브러시로 자유롭게 그린 영역의 데이터를 선택합니다. 앞면만 선택됩니다.
	브러시 선택 영역 해제	화면에 그린 영역 내의 데이터를 선택 해제합니다. 앞면만 선택 해제됩니다.
	모든 선택 영역 해제	모든 영역의 선택을 해제합니다.

조각

	추가	임시 보철물에 재료를 추가합니다. 단축키: 1
	제거	임시 보철물에서 재료를 제거합니다. 단축키: 2
	부드럽게	임시 보철물을 부드럽게 만듭니다. 단축키: 3
	모핑	마우스로 임시 보철물 재료를 끌어서 모핑합니다. 단축키: 4
	그루브	보철물에 세밀한 홈을 만들어 그루브를 형성합니다.  단축키: 5

맞춤

	인접치에 맞춤	임시 보철물을 인접치에 맞춥니다.
	대합치에 맞춤	임시 보철물을 대합치에 맞춥니다.
	치은에 맞춤	폰틱을 치은에 맞춥니다.

연결부

	이동	연결부 중앙의 점을 드래그하여 연결부의 위치와 단면 영역을 조절할 수 있습니다.
	편집	제어점을 추가, 이동, 삭제하여 연결부의 형태를 수정할 수 있습니다.
	최소 면적 연결부 허용	겹치는 영역을 기준으로 최소 면적 연결부를 생성합니다. 이 기능을 사용하면 입력값 설정에서 지정한 최소 단면적보다 작은 연결부를 생성할 수 있습니다.
	추가/제거	필요에 따라 보철물 사이에 연결부를 추가하거나 부착된 연결부를 제거합니다.

스크류/핸들(항목 제어용 도구)

	자동 생성	선택한 항목을 최적의 위치에 자동 생성합니다.
	사용자 방향으로	모든 스크류 홀과 핸들의 방향이 사용자를 향하도록 합니다.
	모두 삭제	항목을 모두 삭제합니다. 개별 항목을 우클릭해서 삭제할 수 있습니다.
	이동	항목 위치는 드래그하여 바꿀 수 있습니다.

디자인 검토

	마진 & 삽입로	필요에 따라 마진과 삽입로를 조정하세요. 변경사항이 외면은 그대로 두고 내면에만 적용됩니다.
	치아 배열	치아 데이터 위치를 필요에 따라 조정합니다. 변경사항이 내면은 그대로 두고 외면에만 적용됩니다. 단일 크라운을 자동으로 생성할 때만 사용 가능합니다.
	동적 교합	하악 운동 영상을 활용하여 임시 보철물 디자인을 검토합니다.
