i700 wirelessコンポーネントの概要
- メインパッケージ
- アクセサリーパッケージ
| 外観 | 項目 | 数量 |

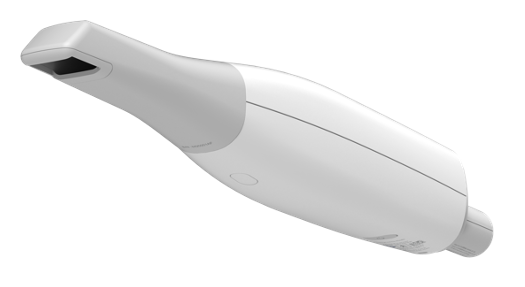

| i700 wirelessハンドピース | 1 | |
| ワイヤレスハブ | 1 | |
| 充電式バッテリー | 3 | |
| 延長ケーブルバッテリー | 1 | |
| 充電器 | 1 | |
| ハンドピースカバー | 1 | |

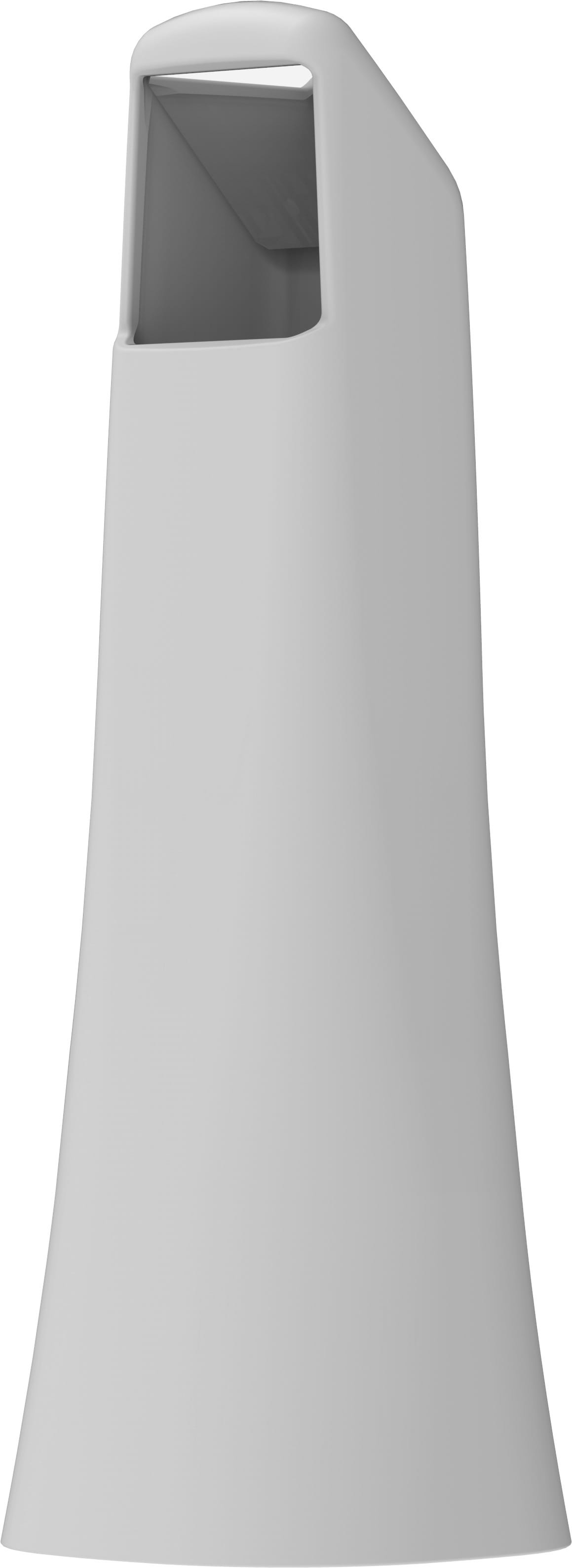

| 再利用可能なチップ | 4 | |
| ハンドル | 1 | |
| キャリブレーションツール | 1 | |
| 練習モード | 1 | |
| 手首ストラップ | 1 | |
| デスクトップ クレイドル | 1 | |
| 壁取り付けホルダー | 1 | |
| USB3.0ケーブル（C to A） | 1 | |
| 電力供給ケーブル（C to C） | 1 | |
| ワイヤレスハブ用医療アダプター | 1 | |
|
バッテリ充電器用医療アダプター （上記に同じ） |
1 | |
| モニターマウント | 1 | |
| 電源コード | 2 | |
|
USBフラッシュドライブ |
1 | |
| ユーザーガイド | 1 |
その他の部品（別売り）
| 外観 | 項目 | 数量 |
|
小型チップ |
4 | |
|
自動キャリブレーションツール |
1 | |
|
ハンドルフィットクレードル |
1 | |
|

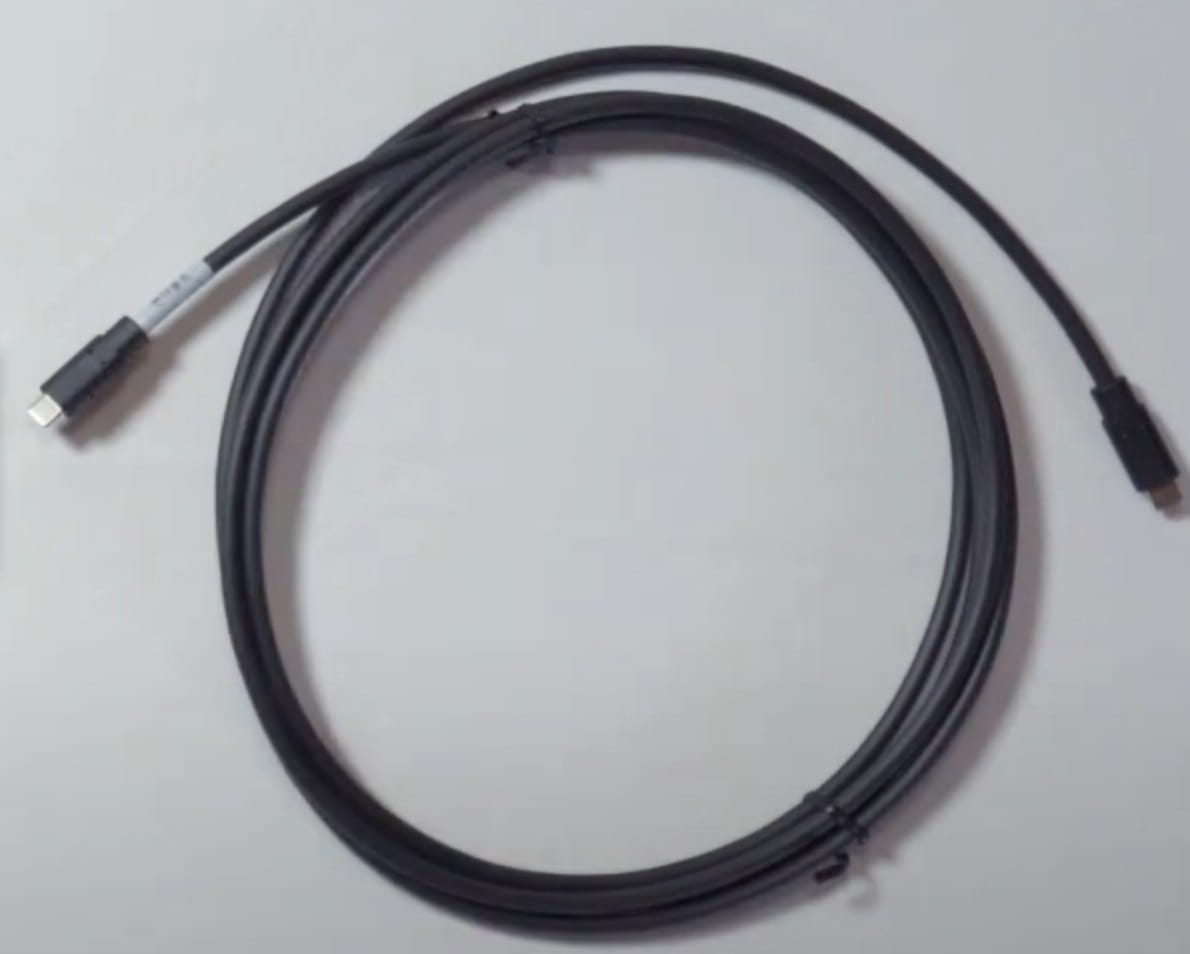

3M 電力供給ケーブル |
1 |
- リスト内のすべてのコンポーネントは個別に購入することができます。
- 販売アイテムの利用可能性は、各国または地域の医療機器登録状況により異なる場合があります。特定のアイテムの利用可能性については、Meditまたはお近くのディストリビューターにお問い合わせください。
-
直射日光を避け、涼しい場所に練習用モデルを保管してください。変色した練習モデルは、練習モードの結果に影響を与える可能性があります。
-
ストラップはi700 wirelessの重量に合わせて特別に設計されており、他の製品と一緒に使用しないでください。
-
Medit Scan for ClinicsはUSBドライブに含まれています。この製品はPC用に最適化されており、他のデバイスの使用はお勧めしません。
USBポート以外は使用しないでください。故障や火災の原因になります。 -
自動キャリブレーションツールは、i700 wirelessパッケージには含まれていません。購入場所とは別に購入することができます。
i700 wirelessシステムのセットアップ

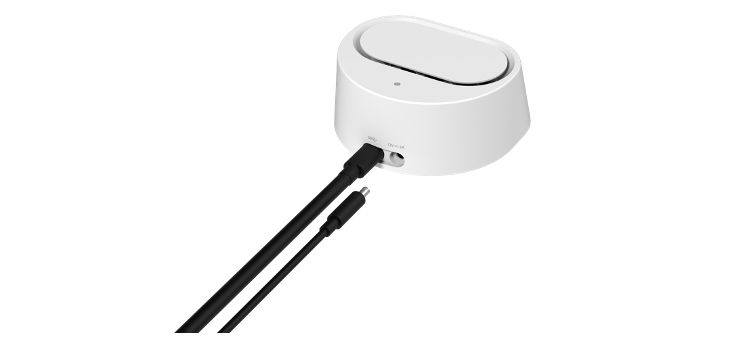

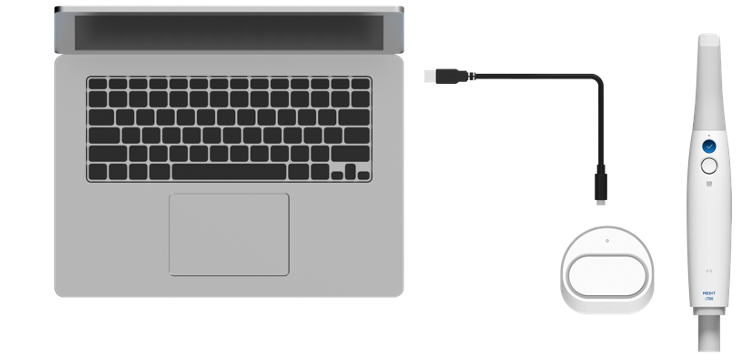

i700 wireless ワイヤレスハブ（C to A）を接続します
(1) USB3.0ケーブル（C to A）をワイヤレスハブに接続します。

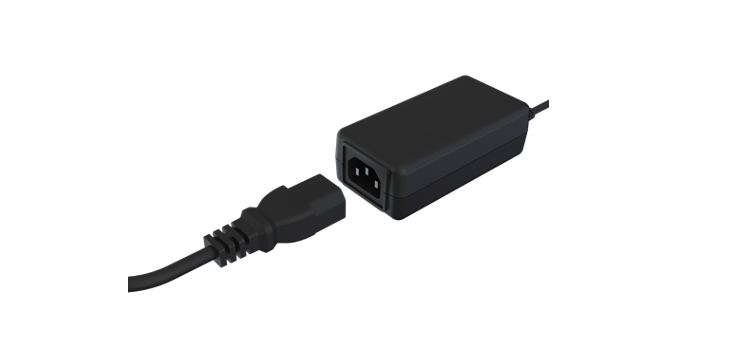

(2) アダプターをワイヤレスハブに接続します。
(3) 電源コードをアダプタに接続すると、ワイヤレスハブに 自動的に電力が供給されます。
(4) USB3.0ケーブルのAポートコネクタをPCに接続します。
💡 USBポートは送信シグナルのためにだけ使用されます。

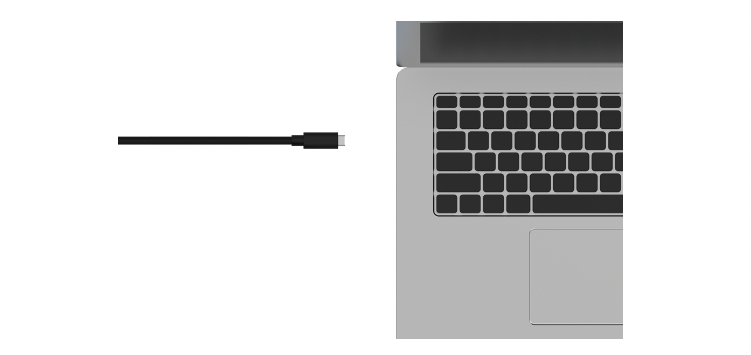

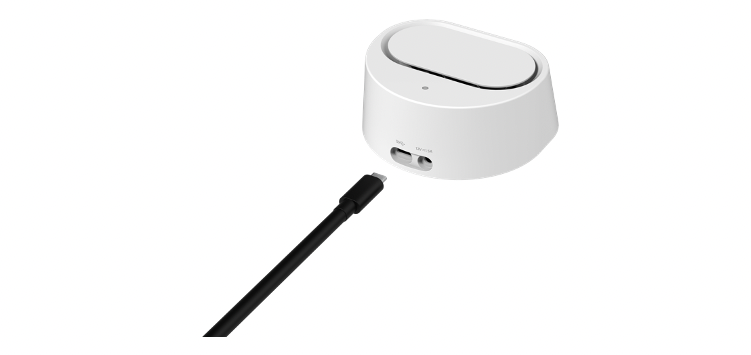

i700 wireless ワイヤレスハブ（C to C）を接続します

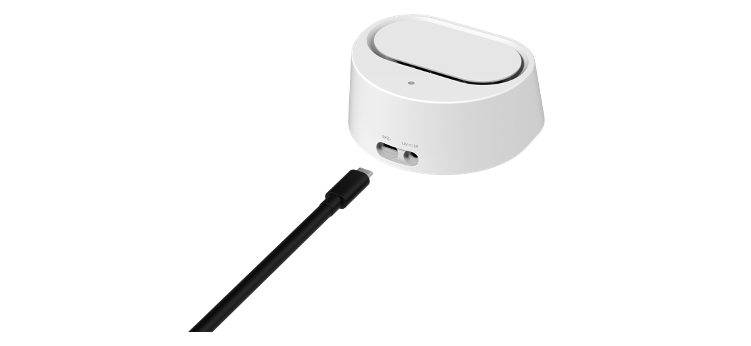

（1）電力供給ケーブル（C to C）をワイヤレスハブに接続します。
（2）電力供給ケーブルをPCに接続します。
💡 USBポートには9Vdc電源が供給されています。
Medit Plug＆Scanの最小システム要件
5V, 3A出力をサポートするUSB Type-C / USB Power Delivery（正式にはUSB Type-C 3.1、3.2、またはThunderboltなどと呼ばれます）。
パソコンのメーカーによっては、ポートの出力条件が合わない場合や、プラグアンドスキャンが正常に動作しない場合があります。 その場合は、外部電源のUSBハブに接続します。
詳細については、以下のリンクをご参照ください。
i700 wireless の電源を入れます
（1）バッテリーをi700 wirelessハンドピースに挿入し、電源ボタンを押します。

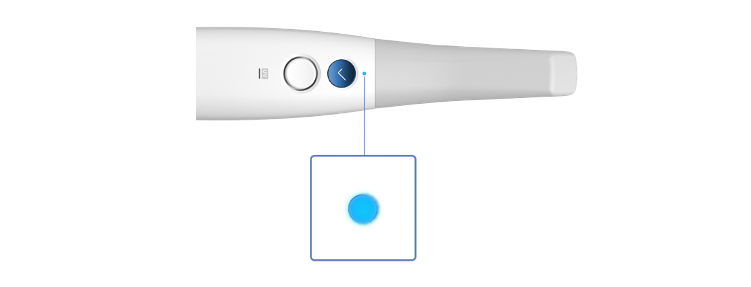

（2）電源が入ると、i700 wirelessハンドピース上部のLEDが青色 に変わります。

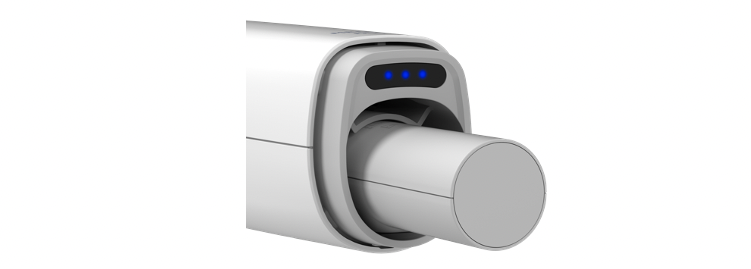

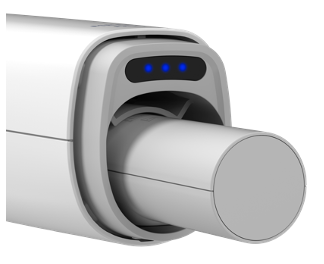

（3）i700 wireless ハンドピースの下部にある3つのLEDライトは、バッテリー残量を示しています。
- ３LED点灯：80 – 100％
- 2 LED点灯：50 – 79％
- 1ライト点灯：20 – 49％
- 1 LED点滅：1 – 19％
- LEDがオフ：0％

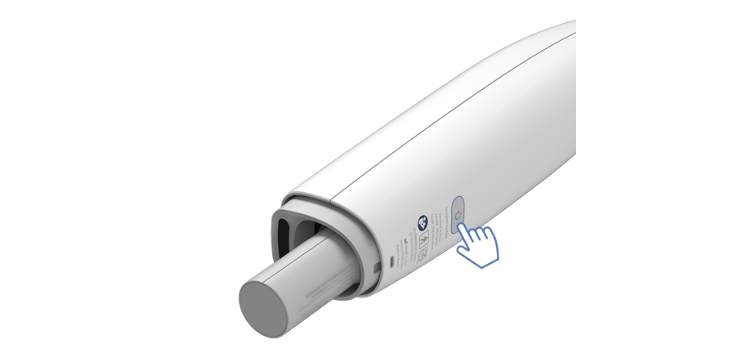

i700 wirelessの電源を切る
- i700 wireless ハンドピースの下部にある電源ボタンを3秒間押し続けます。デバイスの電源を切らずに充電式バッテリーを取り外すと、i700 wireless とバ ッテリーの寿命が短くなる可能性があります。

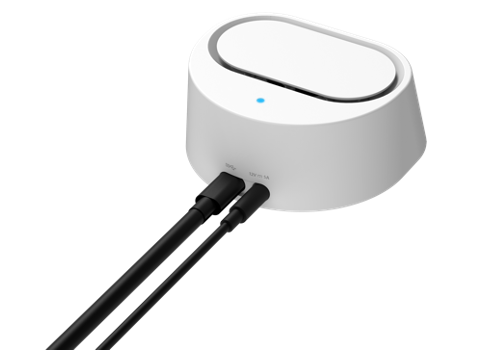

ワイヤレスハブの使用方法
i700 wireless は、ワイヤレスモジュールを介して動作するワイヤレスデバイスです。このため、i700 wireless ハンドピースには送信機があり、ワイヤレ スハブには受信機があります。i700 wireless ワイヤレスシステムは、2種類の周波数を使用してデータを送信し、i700 wireless ハンドピースをコントロー ルします。
電力は、アダプタポートをワイヤレスハブの電源ケーブルに接続することによって供給されます。アダプタポートを外すと電源が切れます。
i700 wireless の電源を入れると、ワイヤレスハブとのペアリングが自動的に試行されます。ペアリングする際は、i700 wireless ハンドピースとワイヤレスハ ブの両方に電力を供給し、互いの範囲内に配置する必要があります。ペアリングが進行中の場合、i700 wireless ハンドピースの上部にあるLEDが点滅します。ペアリングが完了すると、LEDが点灯します。ペアリングが完了したら、スキャンを開始できます。
- i700 wireless は、2つのアンテナモジュールを使用します。データ送信用は60 GHz、コントロール用は2.4GHz です。実際の頻度は、地域の規制によって異なります。
- 実際の動作範囲は最大5mで、環境によって異なる場合があります。
- 60 GHz周波数：57 – 64 GHz
- 2.4 GHz周波数：2.4 – 2.5 GHz
電源供給ケーブルで接続した場合、アダプタを使用せずに接続したPCから電力を供給します。この場合、PCの電源を入れる必要があります。PC
から電力供給ケーブルを抜くと、ワイヤレスハブが自動的にオフになり、ペアリングなどの接続ステータスが初期化されます。
手動ペアリング
登録されたワイヤレスハブの電源が入ると、スキャナーは自動的にペアリングを試みるように設計されています。しかし、交換用または追加のハブなど新しいデバイスに接続するには、手動でのペアリングが必要です。
単一のハブを使用している場合：
単一のハブを使用している場合は、スキャナーを新しいハブと手動でペアリングする必要があります。
複数のハブを使用する場合（切り替え&スキャン）：
切り替え&スキャンは、1台のスキャナーを2つ以上のワイヤレスハブに登録して、必要に応じて切り替えることができる機能です。切り替え&スキャンを使用するために複数のハブを設定している場合は、追加のハブとのペアリングが手動で必要です。

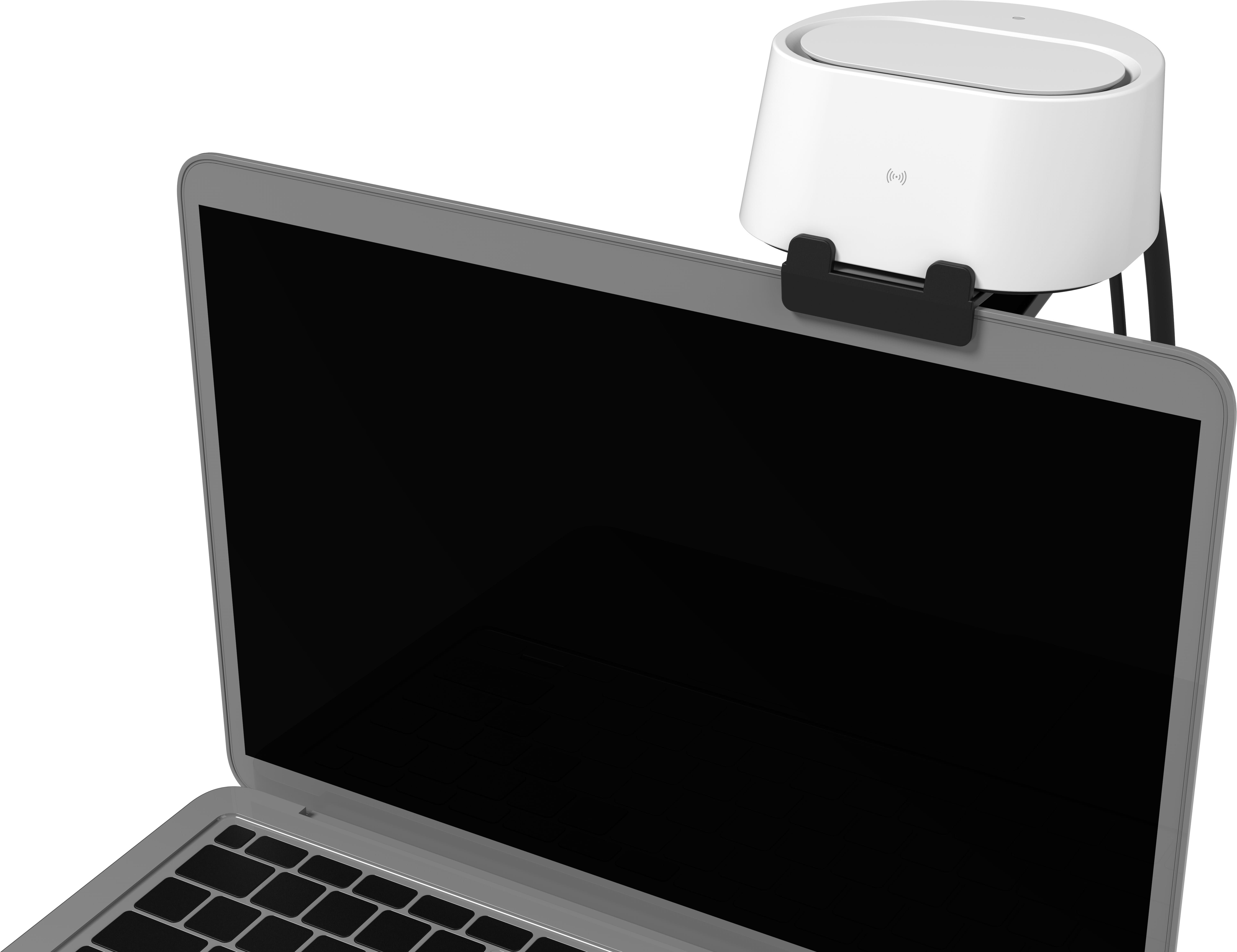

モニターマウントの使用方法
バッテリーの使用方法
充電式バッテリー
- リチウムイオン
- 3.6 V、3100 mAh、11.6 Wh
- i700 wireless ハンドピースの下部にバッテリーを挿入します。端子を正しく位置合わせして、バッテリーを i700 wireless ハンドピース に挿入します。
-
バッテリーの寿命は最大1時間です。
バッテリーの寿命は、ユーザーの環境とバッテリーのサイクル数によって異なる場合があります。
バッテリーは部分的に充電されて出荷されます。初回使用前にバッテリーを完全に充電してください。

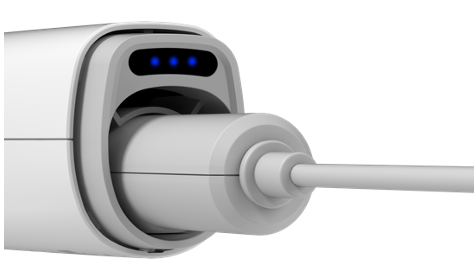

延長ケーブルバッテリー
- 延長ケーブルバッテリーは、充電式バッテリーの代わりに使用されるケーブルタイプの有線バッテリーです。ケーブルを介して電力が 供給されるため、充電は必要ありません。
- バッテリー型コネクタを i700 wireless ハンドピースに接続し、ケーブルをバッテリー充電器端子に接続します。
- i700 wireless ハンドピースの下部にある電源ボタンを押して電源を供給します。

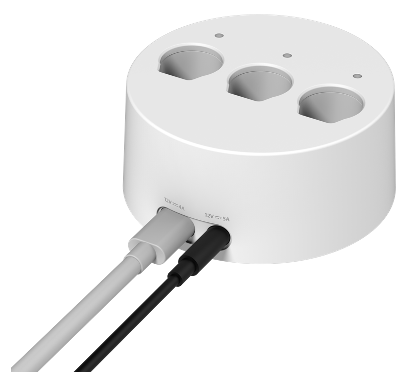

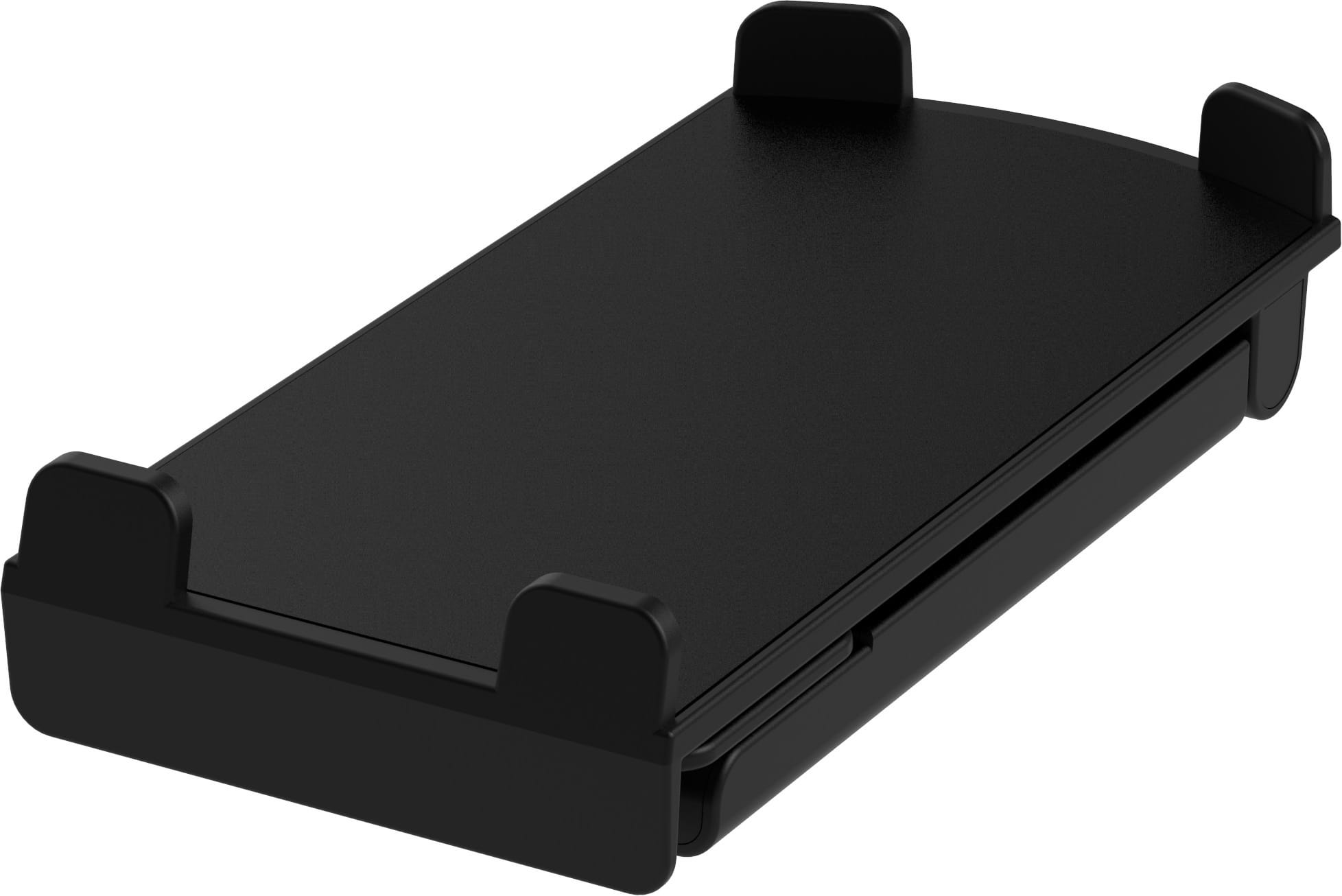

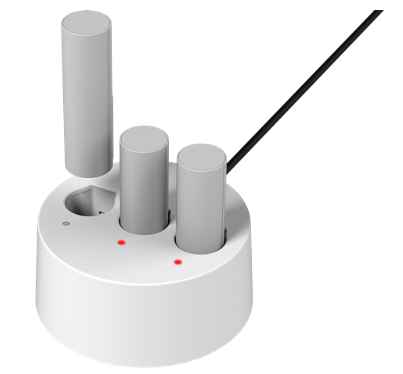

バッテリー充電器の使用方法
- アダプターポートをバッテリー充電器の電源ポートに接続して、電力を供給します。アダプタポートを外すと電源が切れます。
- 充電端子を正しい向きにして、充電式バッテリーをバッテリー充電器に挿入します。
- バッテリー充電器は充電式バッテリー専用です。完全に充電されるまで最大2時間30分かかります。充電時間は、ユーザーの環境やバッテリーの サイクル数によって異なる場合があります。
バッテリーの充電中は、充電器のLEDが青色に点滅します。完全に充電されると、LEDが青色に点灯します。
バッテリーがバッテリー充電器に正しく挿入されていない場合、充電器のLEDが赤く点滅します。この場合、充電器から電池を取り外し、電池と充電器の両端子に異物がないか確認し、柔らかい布で軽く拭いてから、電池を入れ直してください。

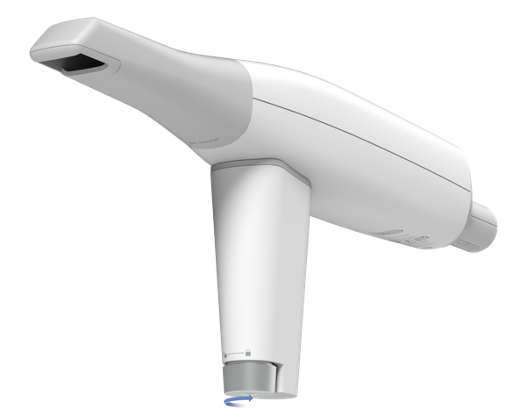

ハンドルの取り付け方
i700 wireless 本体には、i700 wireless ロゴのある場所にワイヤレス信号送信機が装備されています。ユーザーの経験と習慣により、送信機が取り付けられている部分を握ってしまうこともあるかもしれません。しかし、送信機部分を覆ってしまうと、ワイヤレスハブの通信に干渉する可能性があります。そのため、より快適なハンドグリップ方法のために、i700 wireless ハンドピースに取り付けるためのハンドルが用意されています。

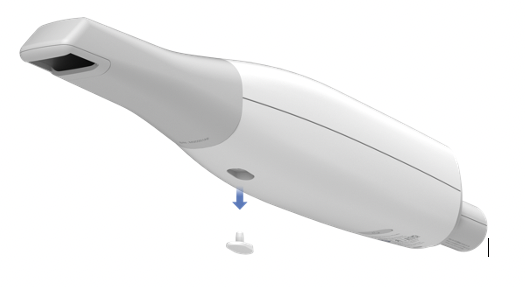

1. i700 wirelessハンドピースを裏返して、シリコンボディを見つけます。
2. 手でシリコンを取り除きます。

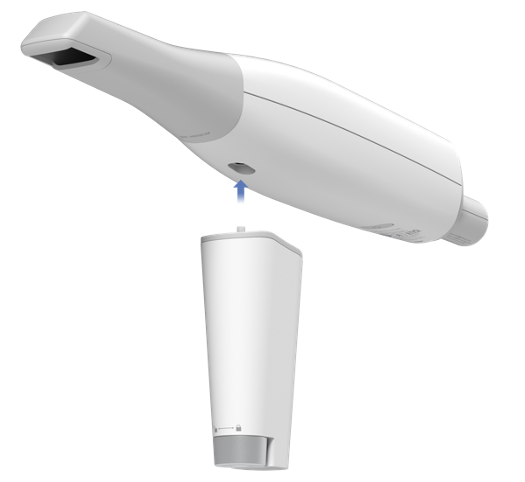

3. ハンドルのボルトをi700 wireless本体のハンドル取り付け穴に完全に固定します。
4. ハンドルのノブを使用して時計回りに締めます。
5. ハンドルを持って使用できるようになります。ハンドルを外したい場合は、この手順と逆の手順で行ってください。

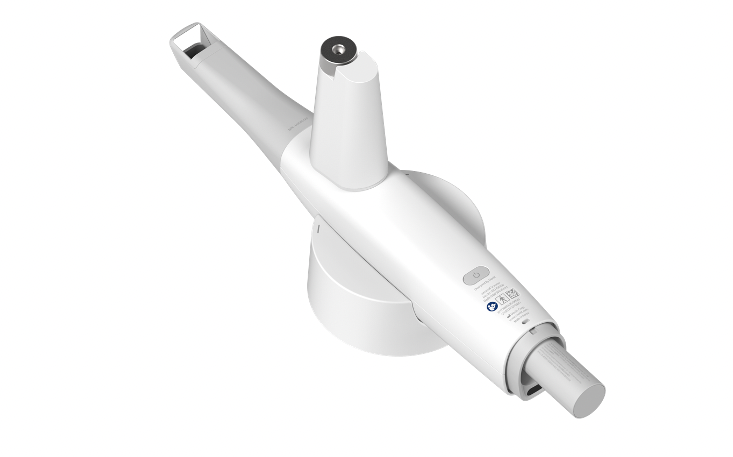

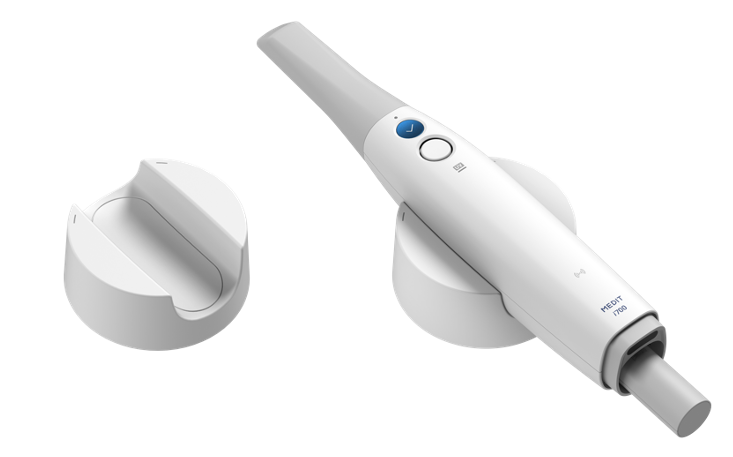

デスクトップクレードルへのセット方法
ハンドルなし
ハンドル付き

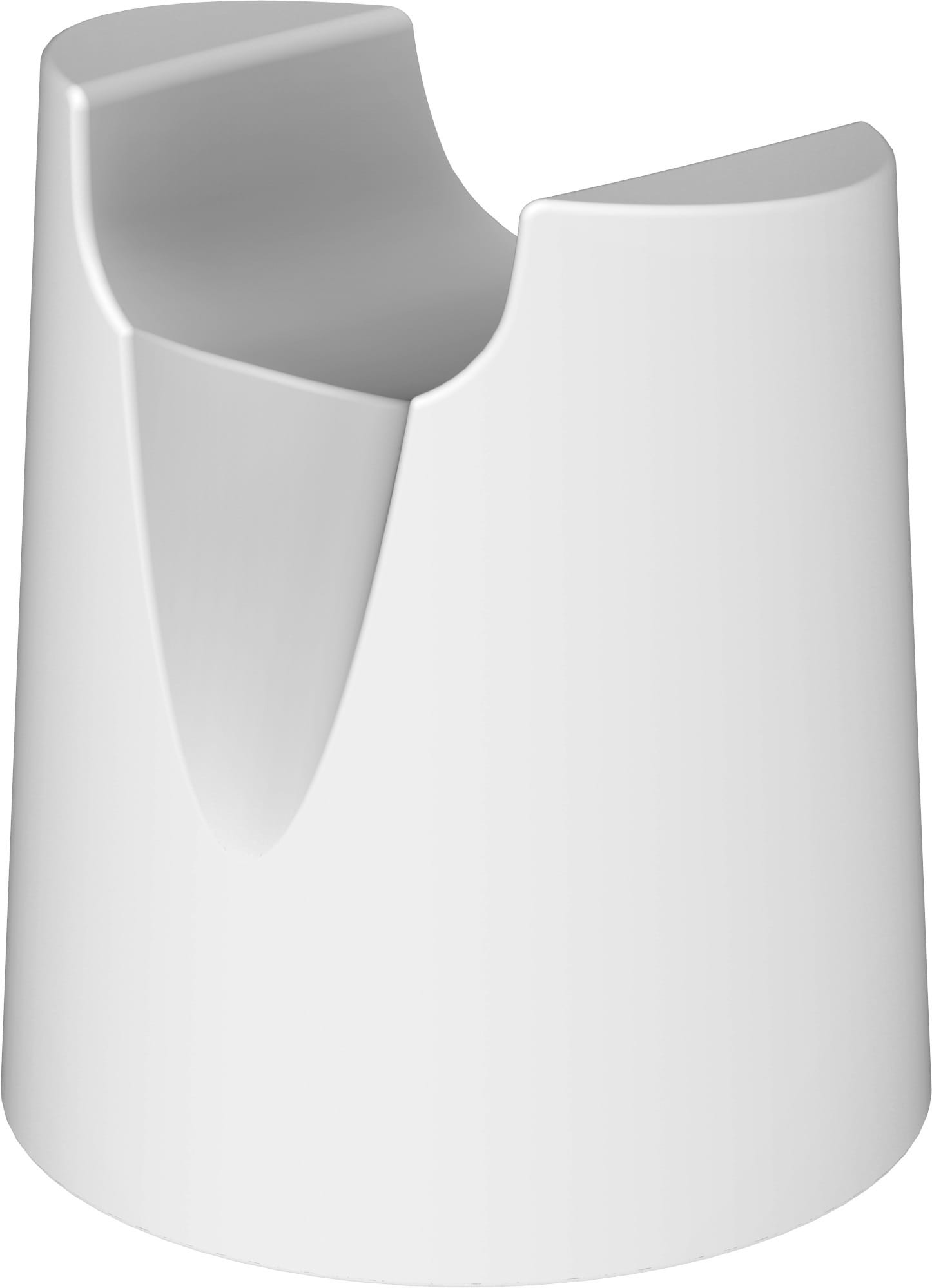

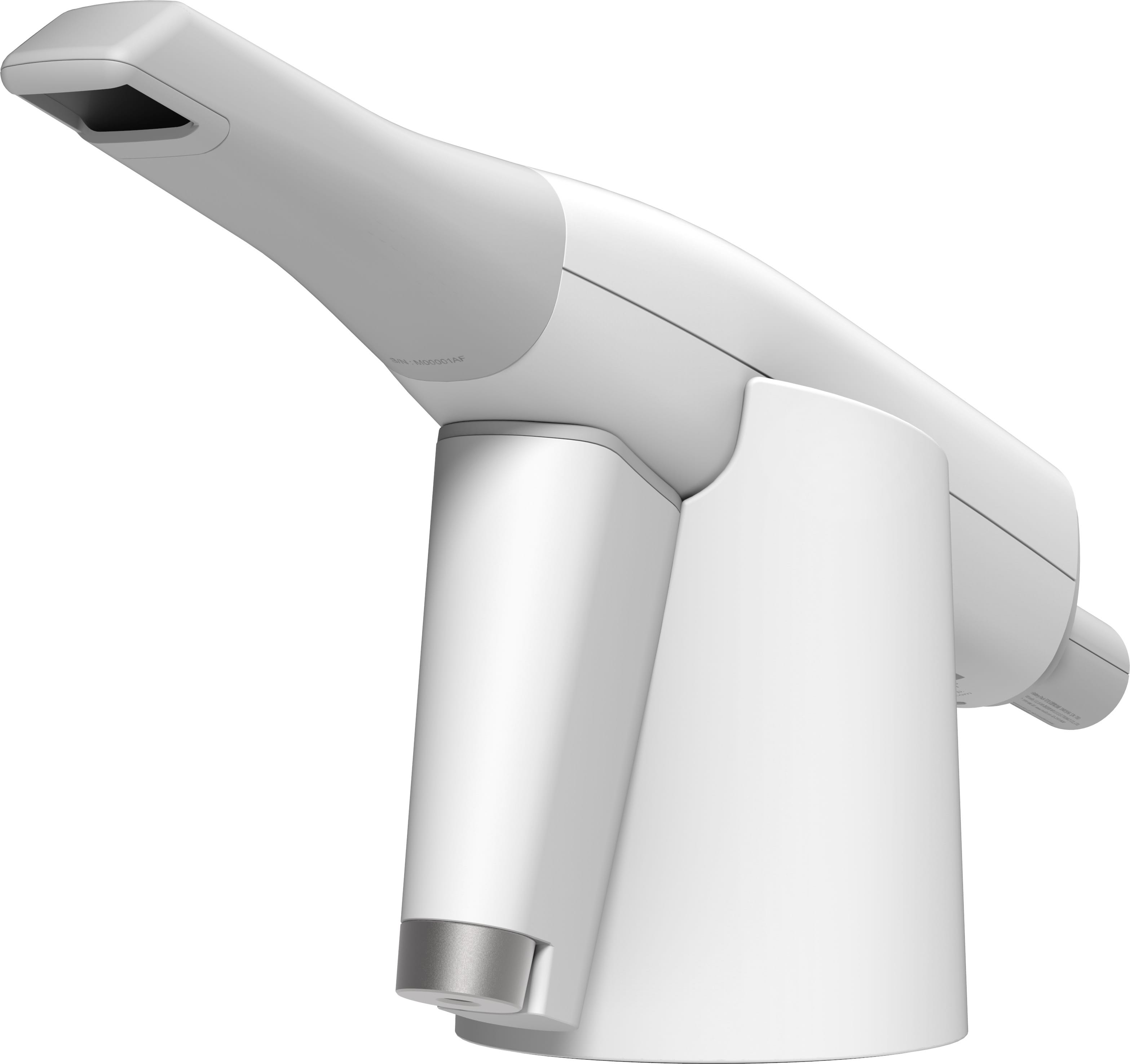

ハンドルフィットクレードル

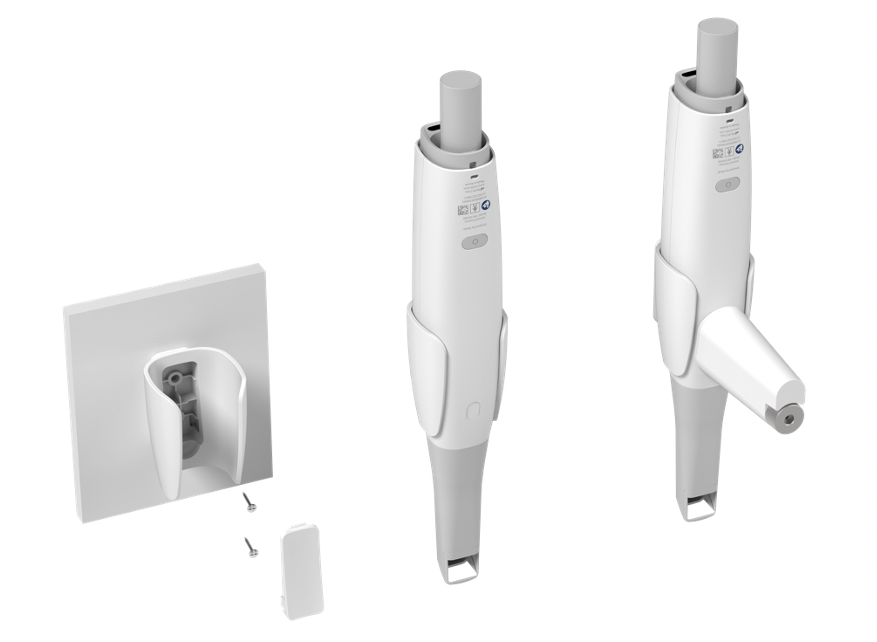

ウォールマウントホルダーの取り付け方法
