顔面工程

⚠️注意

顔面スキャンは、シミュレーション、診断や治療などの医療目的のために使用できません。技工所での補綴製作の参照データに限定して使用されなければなりません。

歯、口、鼻などのスキャンデータを取得します。



顔面工程用の追加ツール

各工程の画面下部に表示されるツールの詳しい使用方法については、スキャン工程ツールを参照してください。

	顔面データを整列	整列させるためにデータと各データの選択点を選びます。
	3D顔面データをインポート	外部で取得した顔面データをインポートします。
	3D骨格データをインポート	CTスキャンで撮影された3D顔面データをインポートします。 * DICOMファイルはサポートされていません。



使い方

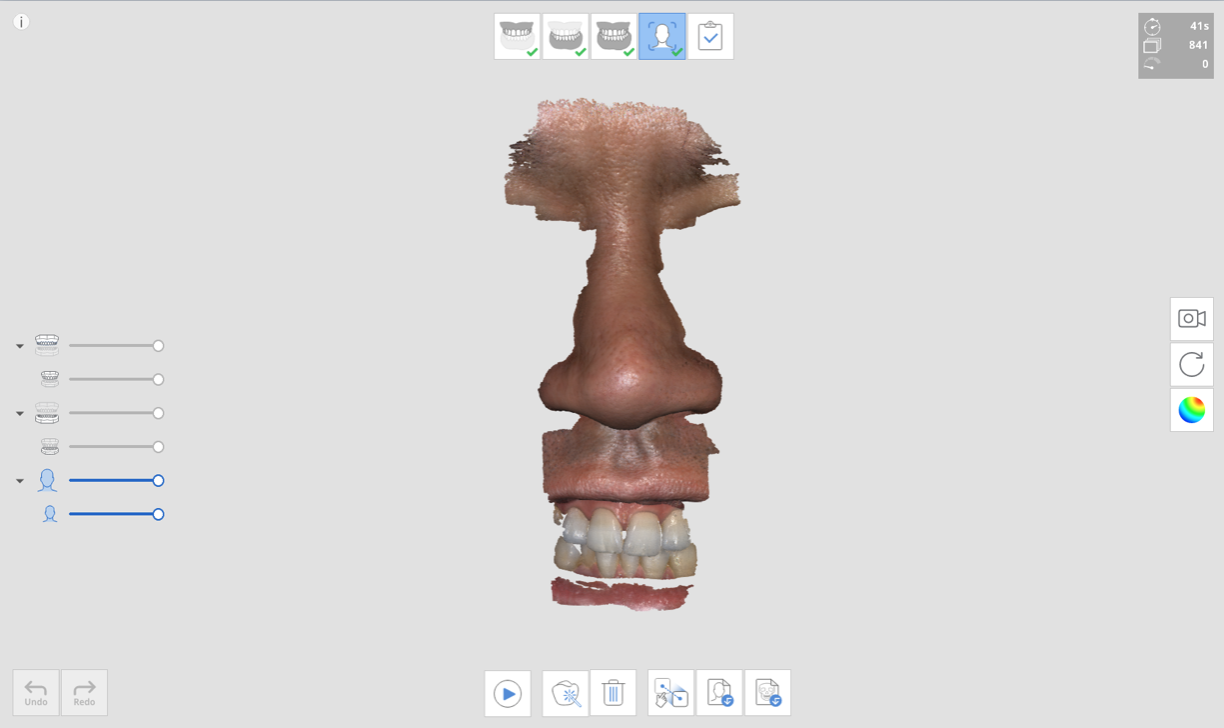

1.鼻、口、歯をスキャンして、顔のスキャン手順を完了します。

⚠✧スキャナーライトが患者の目に輝いていないことを確認してください。

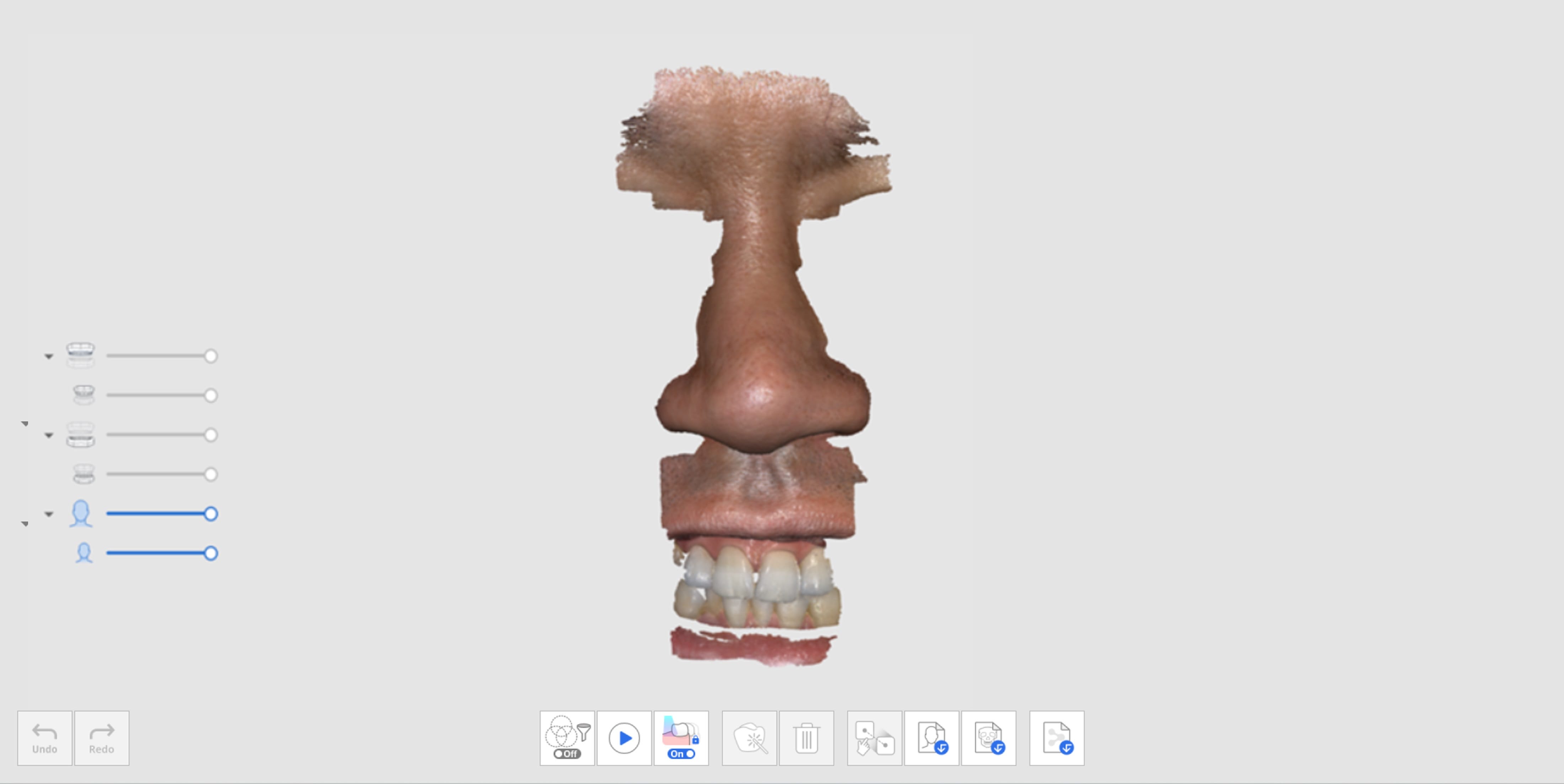

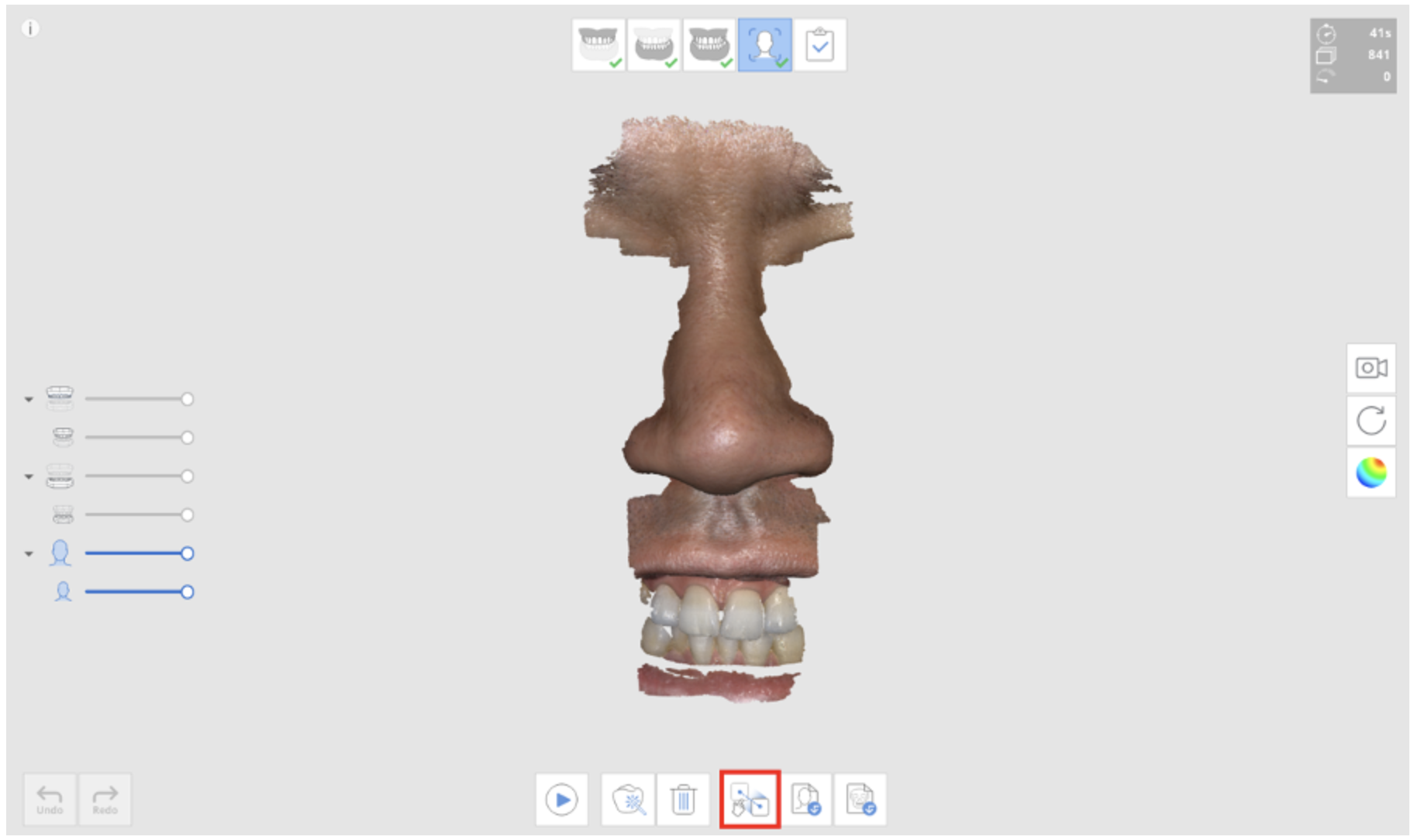

2.位置合わせアイコンをクリックして、スキャンした顔と歯のデータを位置合わせします。

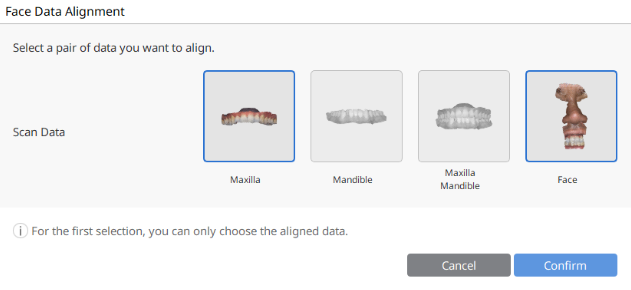

3.位置合わせボタンをクリックして、次のデータのペアのいずれかを選択します。上顎スキャンデータを顔スキャンデータと位置合わせすることをお勧めします。

• 上顎+顔スキャンデータ（推奨）
• 下顎骨+顔スキャンデータ

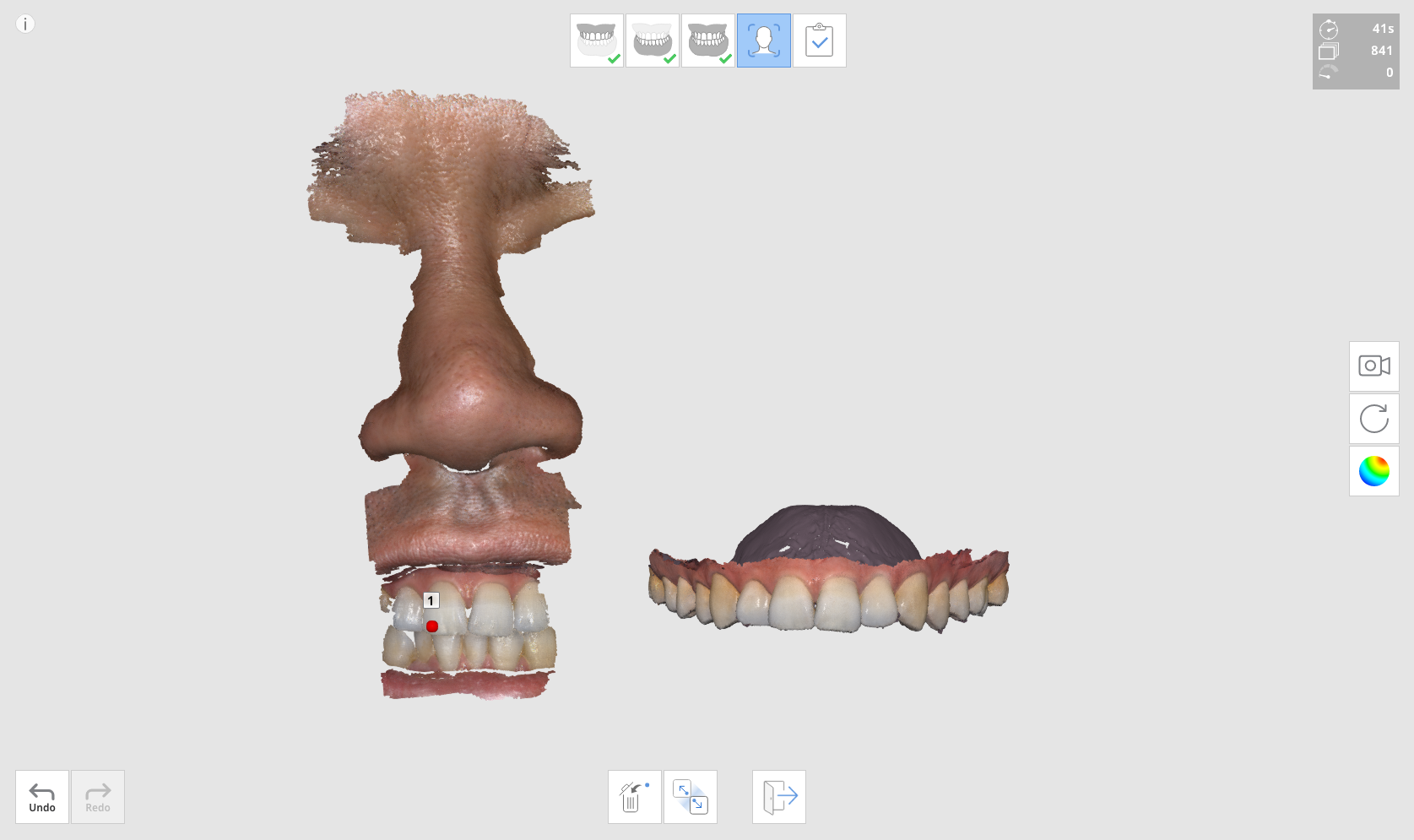

4.スキャンした顔と歯のデータを揃えるには、両方の対応する場所を選択します。必要と思われる数のポイントを使用してください。 1つのポイントは最小要件です。

5.位置合わせが完了したら、[終了]をクリックして前の画面に戻ります。

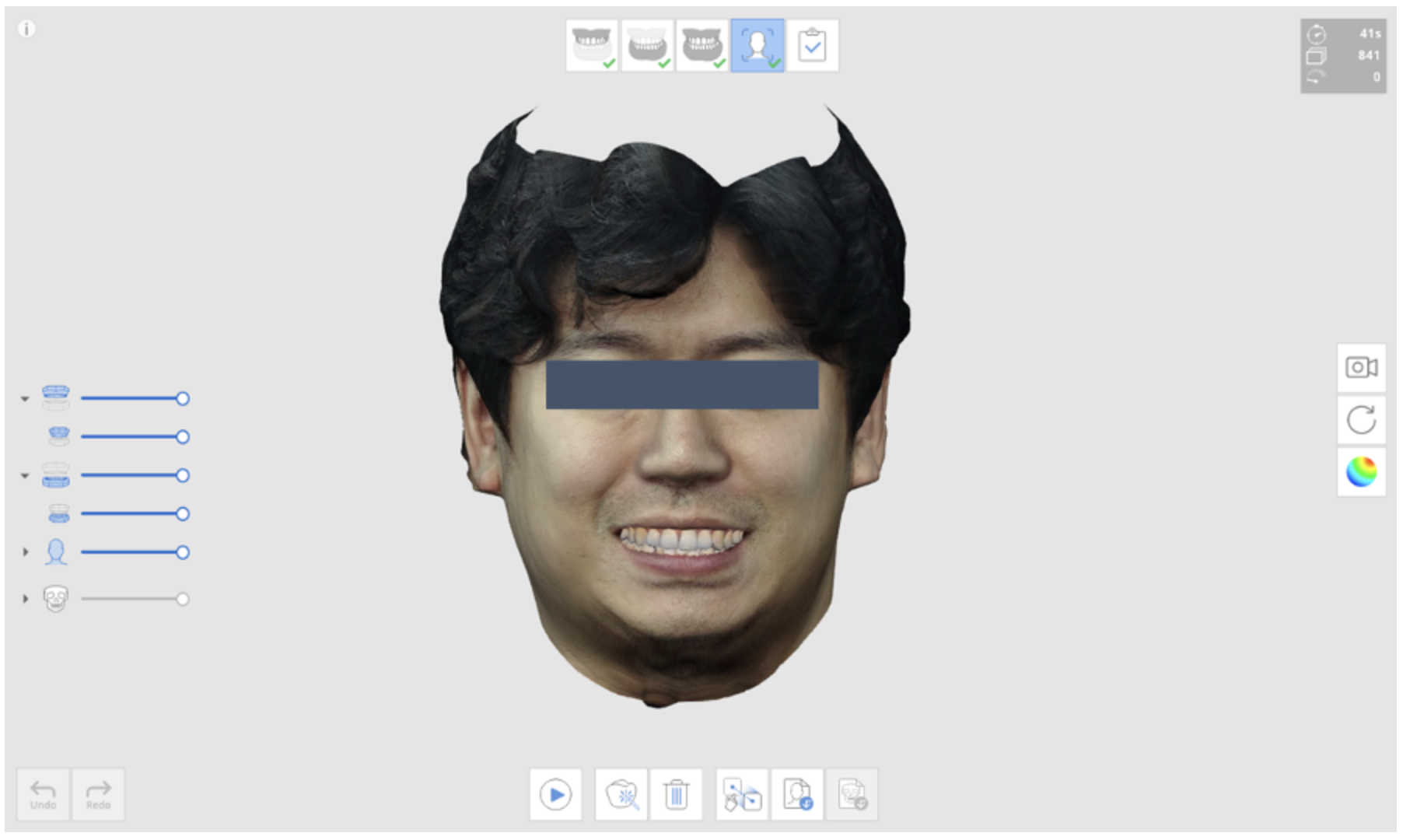

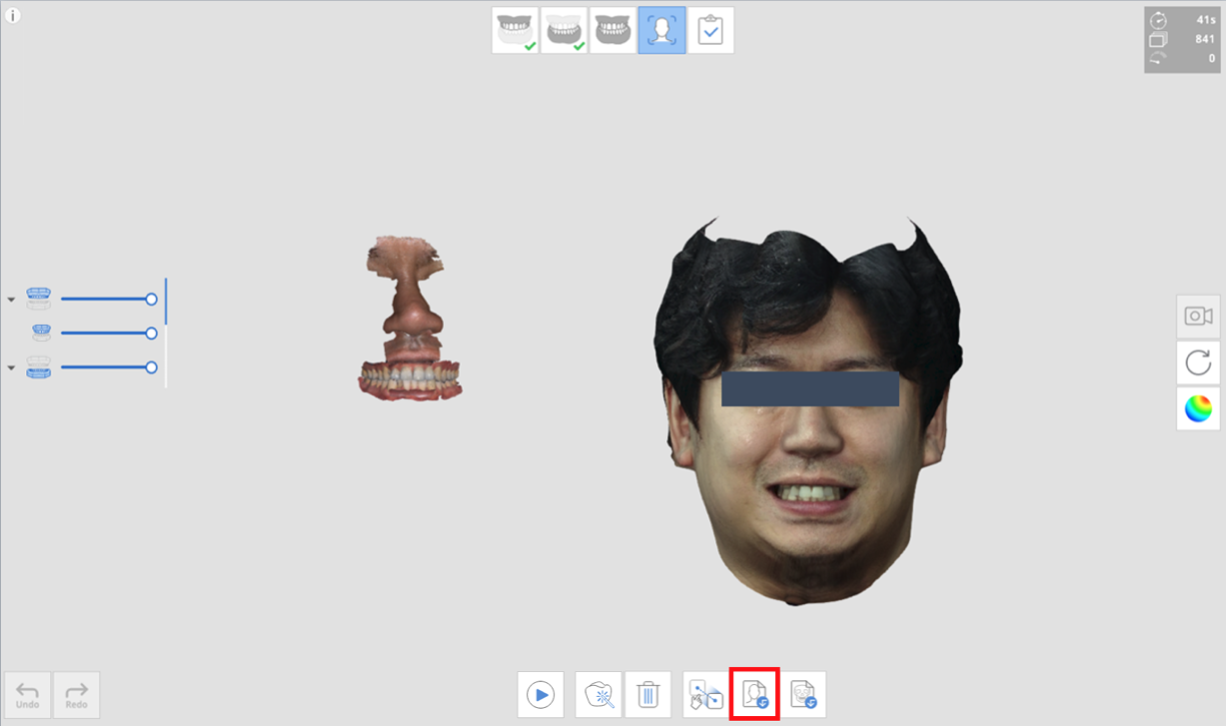

6. [3D顔データのインポート]ボタンをクリックして、3D顔データをインポートします。

• サポートされているファイル形式：OBJ、PLY、STL

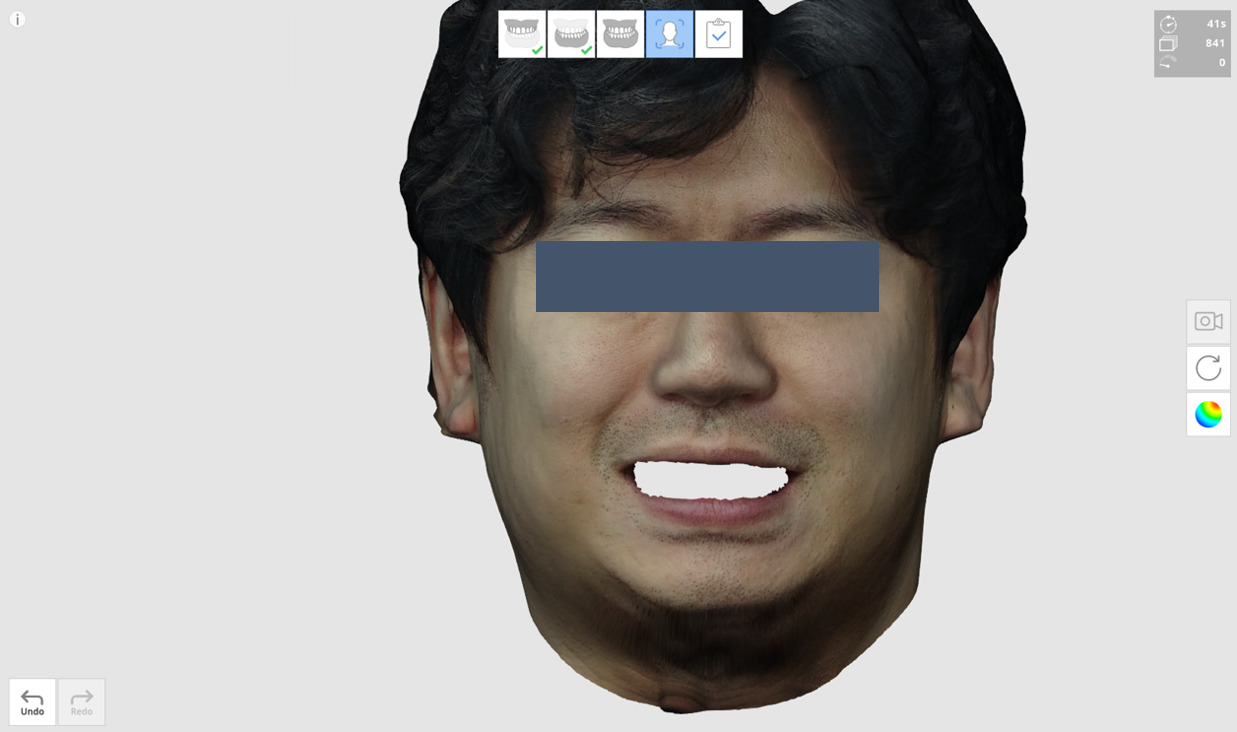

7.編集ボタンをクリックして、インポートしたデータから歯のデータを削除します。

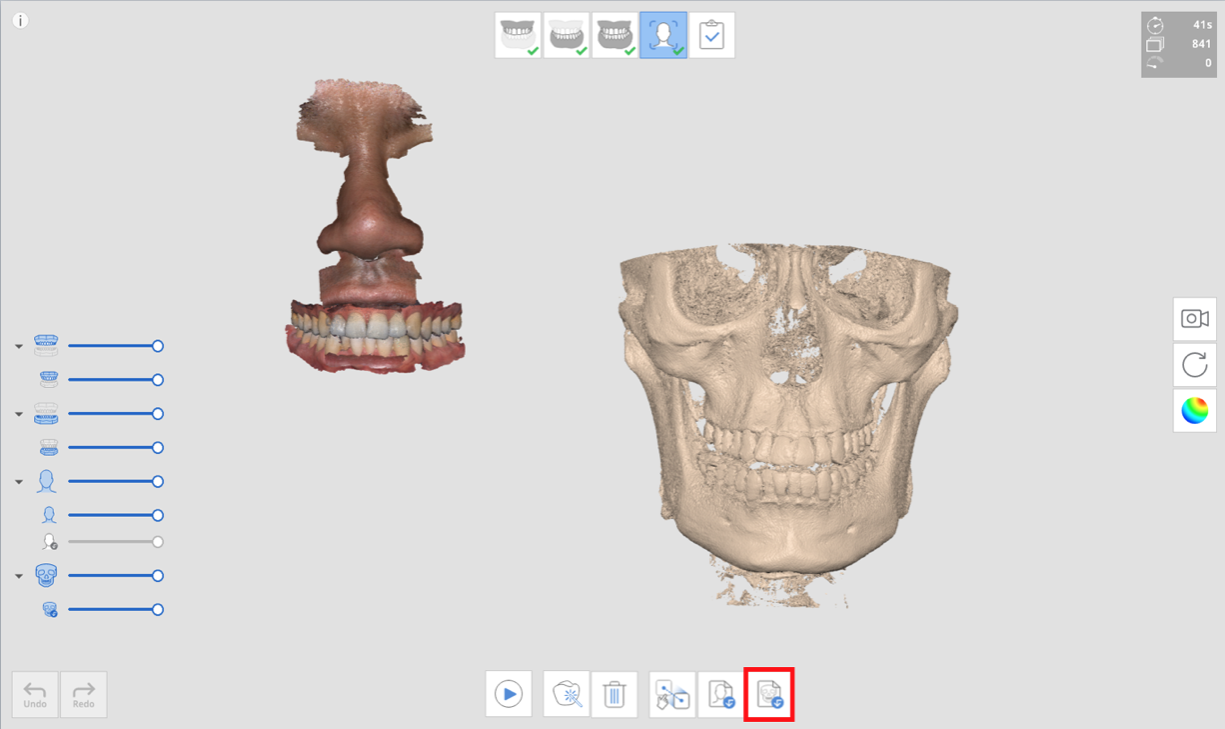

8. [ボーンデータのインポート]をクリックして、ボーンデータをインポートします。

• サポートされているファイル形式：OBJ、PLY、STL（DICOMファイルをサポートしていません）

9.配置アイコンをクリックし、次のデータのペアのいずれかを選択して配置します。

• フェイススキャン-歯スキャン
• フェイススキャン-インポートされた3Dフェイス
• 歯のスキャン-インポートされた3Dボーン

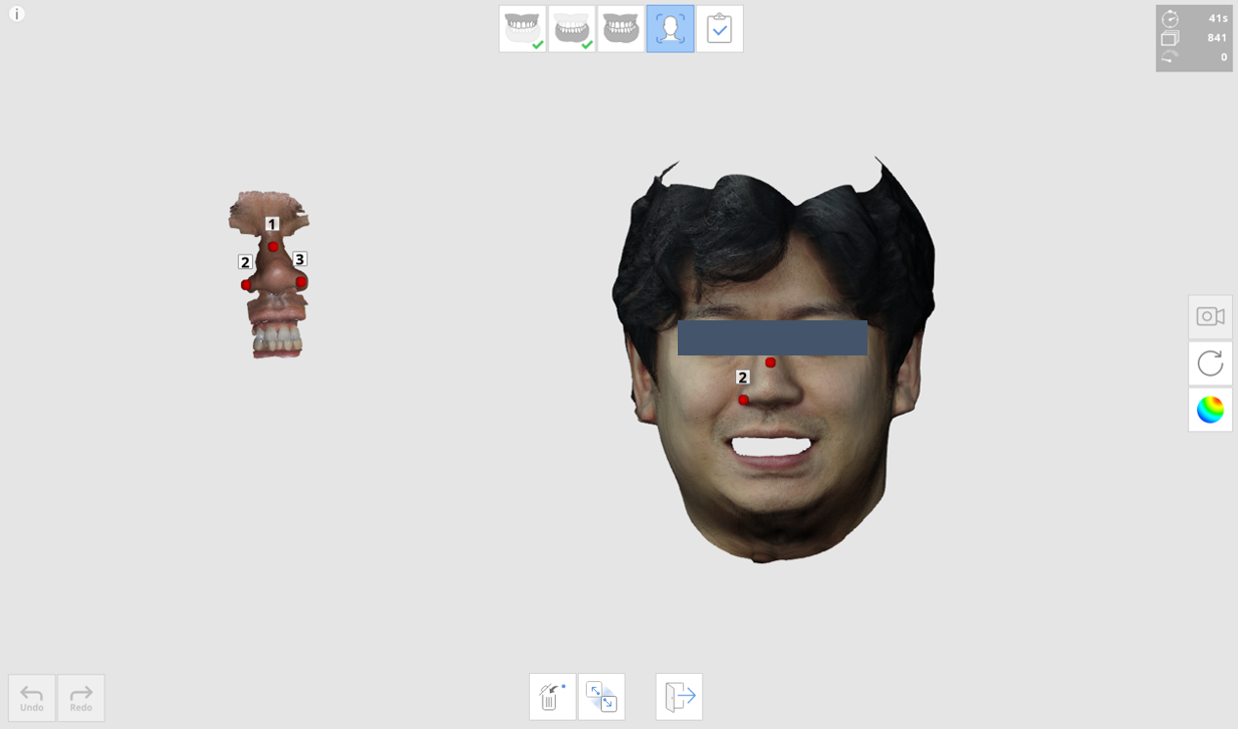

10.顔スキャンデータは、インポートされた3D顔データと位置合わせする必要があります。

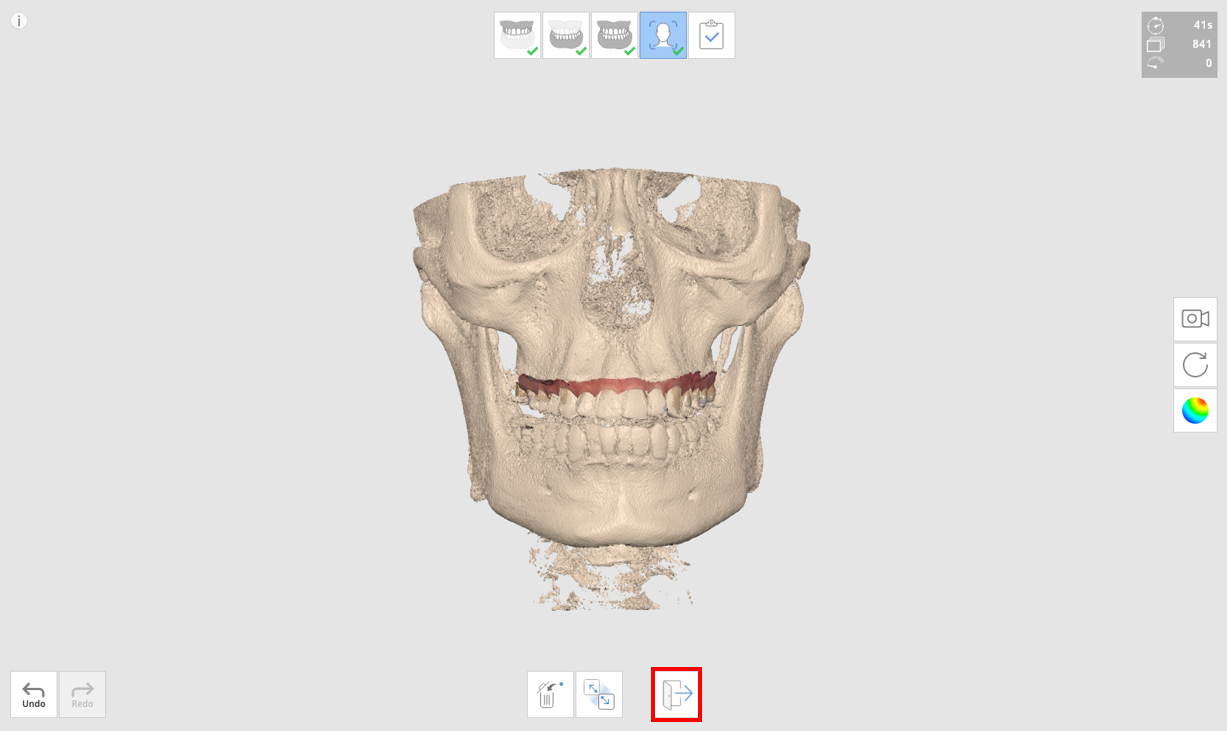

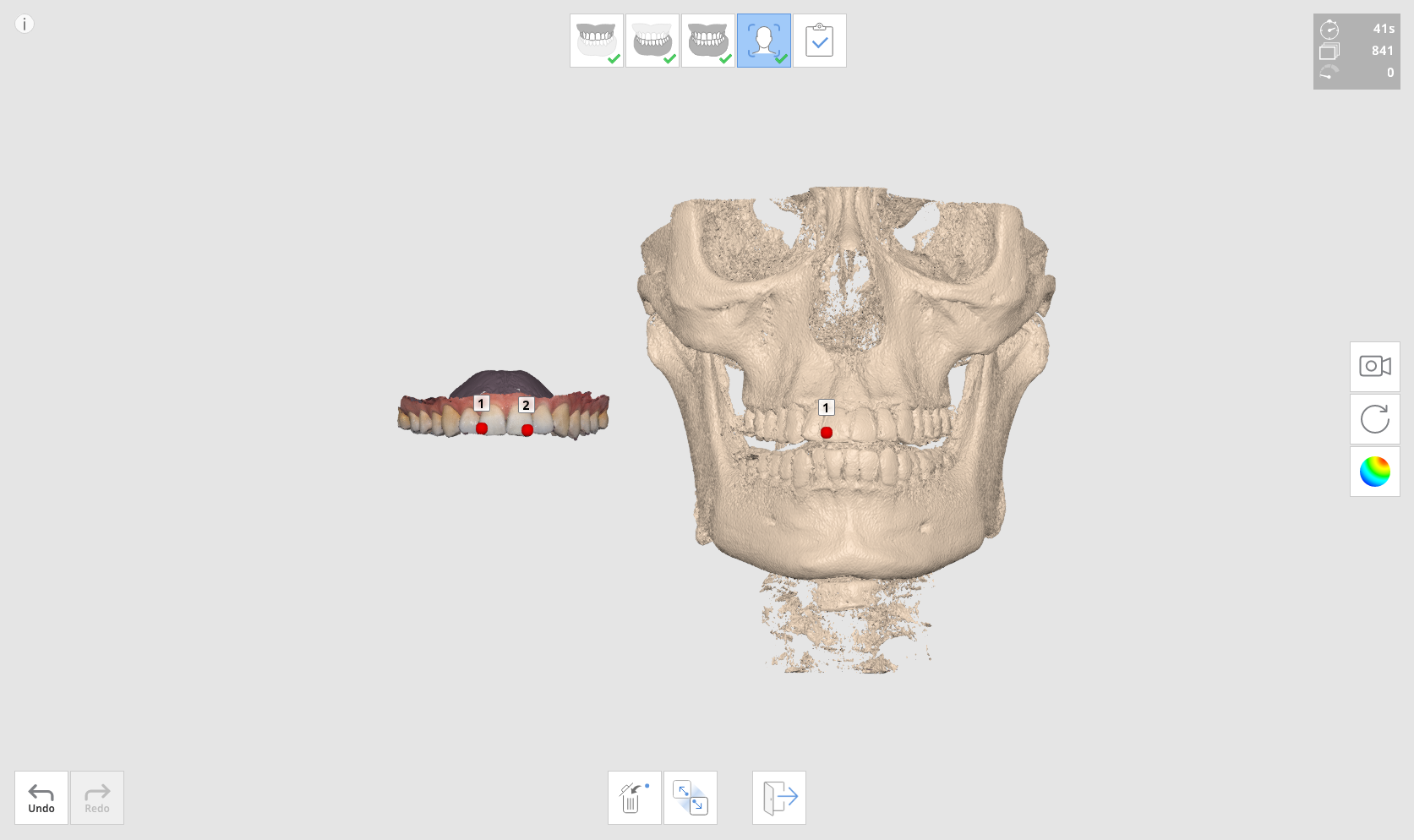

11.上顎スキャンデータは、インポートされた3D骨データと位置合わせする必要があります。

12.位置合わせが完了したら、[終了]をクリックして前の手順に戻ります。

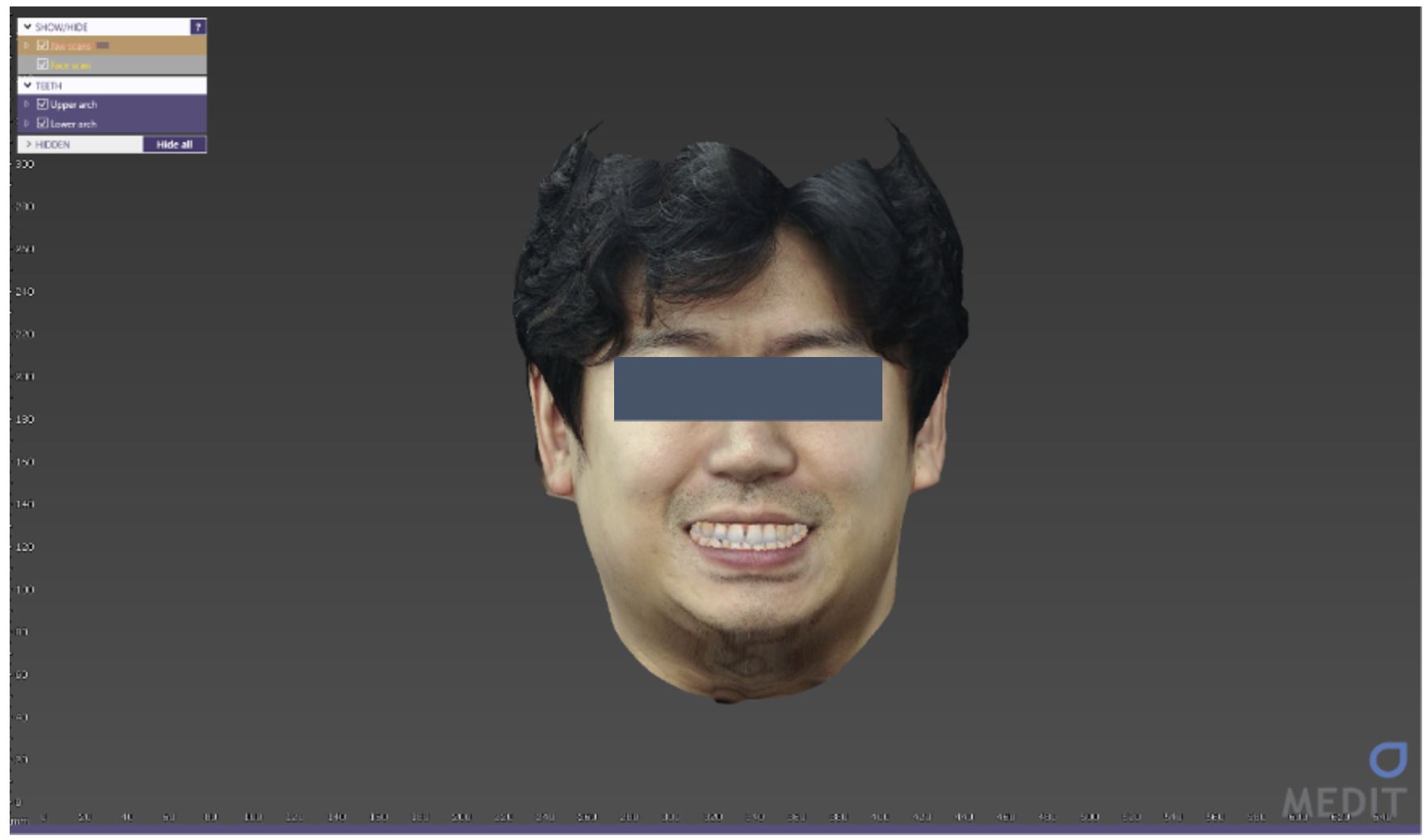

13.exocadで処理された顔データは自動的にインポートできます。
