📖 スキャン工程ツール

以下のツールは各スキャン工程の下部で提供されます。

基本スキャンツール

	開始	スキャンを開始します。 スキャナーのスキャンボタンを押して、スキャンを開始することもできます。
	停止	スキャンを停止します。 スキャナーのスキャンボタンを押して、スキャンを停止することもできます。
	最適化	より正確なスキャンのために3D画像を整列させます。 すべてのノイズは最適化後に削除されます。
	高解像度スキャン	全部または部分的スキャンデータを高解像度スキャンデータで取得します。 高解像度および標準解像度のスキャンデータは、後処理でスムーズに結合されます。 * i600では利用できません。
	スキャンデータをインポート	Medit Linkから3Dデータをインポートします。
	削除	現行の工程のためにスキャンデータを削除します。 現行の工程に関連するすべてのデータは削除することができます。
	元に戻す	一つ前のスキャンをキャンセルします。
	やり直す	キャンセルしたスキャンを復元します。

高解像度スキャン



* i600では利用できません

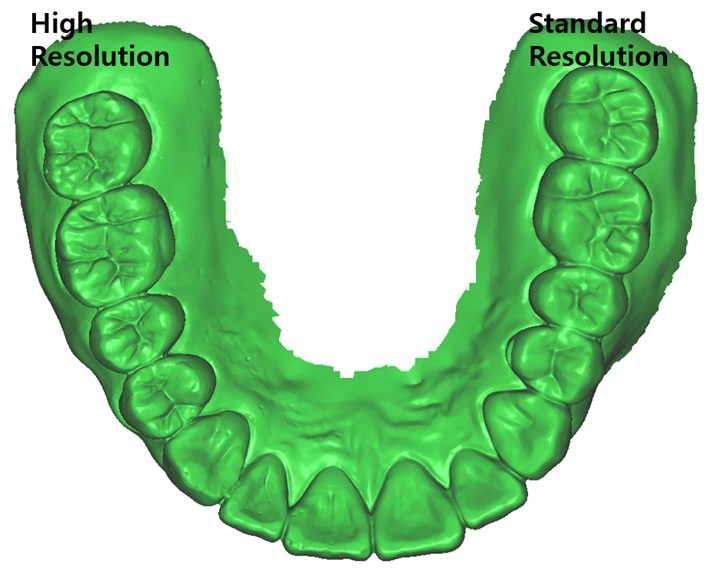

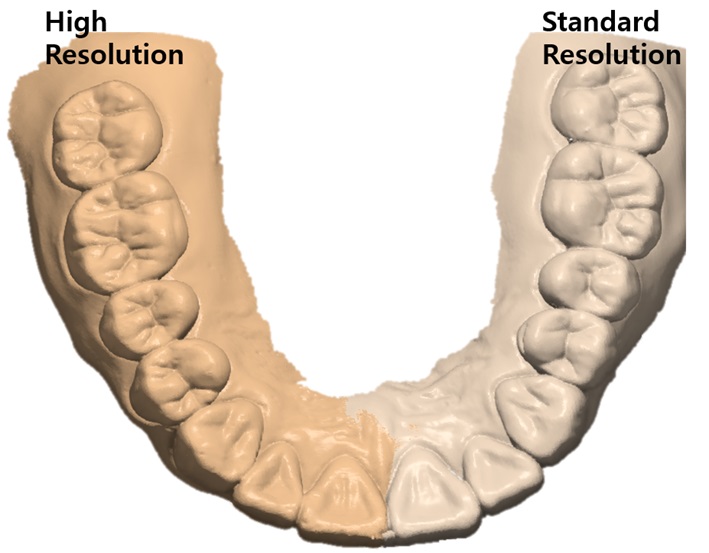

以下の高解像度と標準解像度のスキャンデータの比較を参照してください。

テクスチャオン	テクスチャオフ

🔎注意

設定 > 後処理 > 高解像度データ処理に移動して設定で高解像度データ処理のオプションを設定できます。

• HDスキャンデータのみか、SDとHDスキャンの両方のデータに高解像度データ処理を適用するか選択できます。
• 支台歯データに高解像度データ処理を適用するように設定できます。

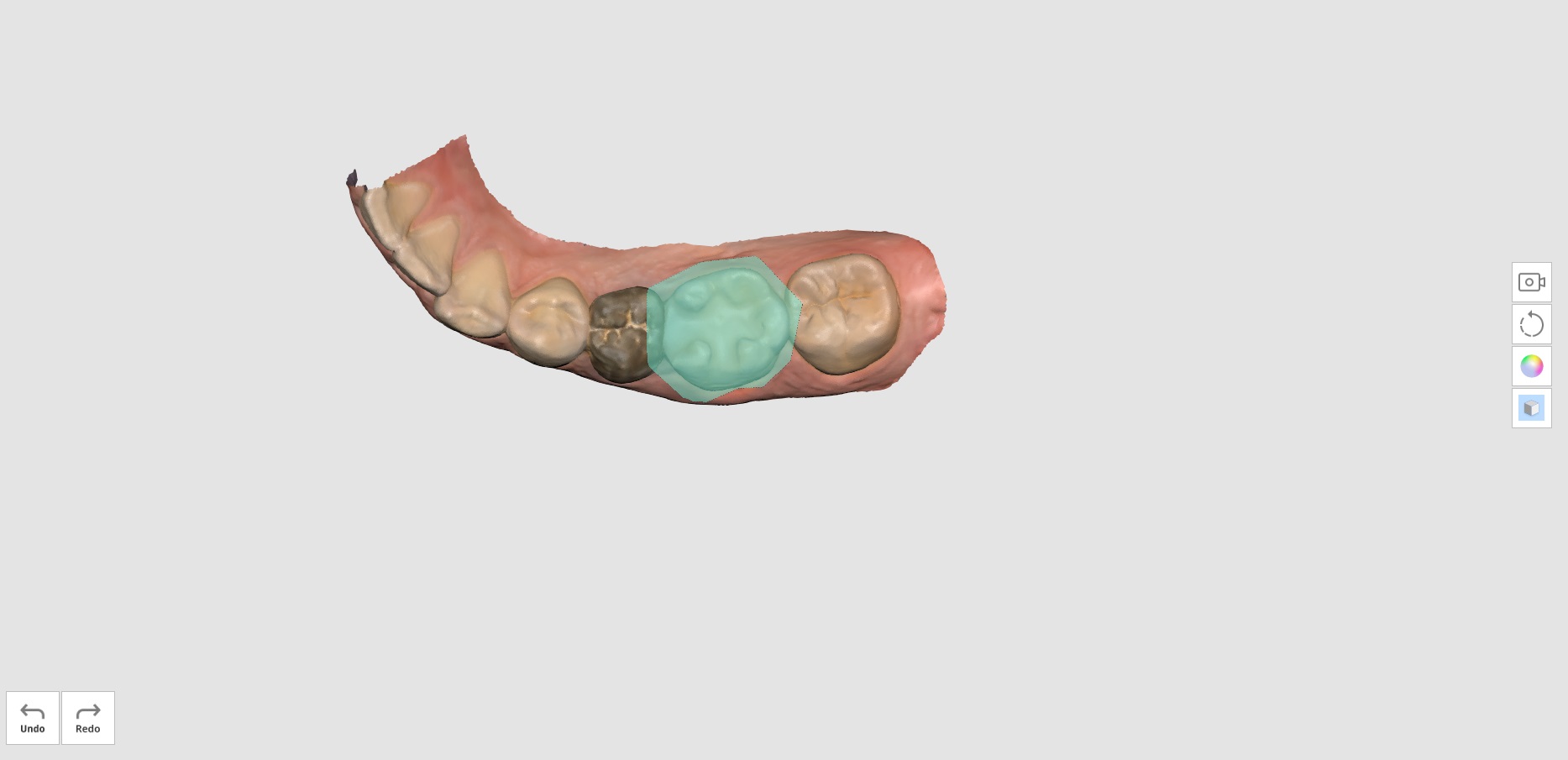

スキャンデータをインポート



この機能を使用すると、サードバーティ製スキャナーで取得したスキャンデータをインポートできます。 データを編集したり、インポートしたデータで追加のスキャンを実行したりできます。



🔎注意

• Medit Linkのケースから以前にスキャンしたファイルをインポートできます。
• サードバーティ製スキャンファイルをインポートする場合、処理する前にMedit Linkのケースをそのスキャンファイルに添付するようにします。
• スキャン処理を開始する前または次の工程に移動する前にファイルをインポートできます。

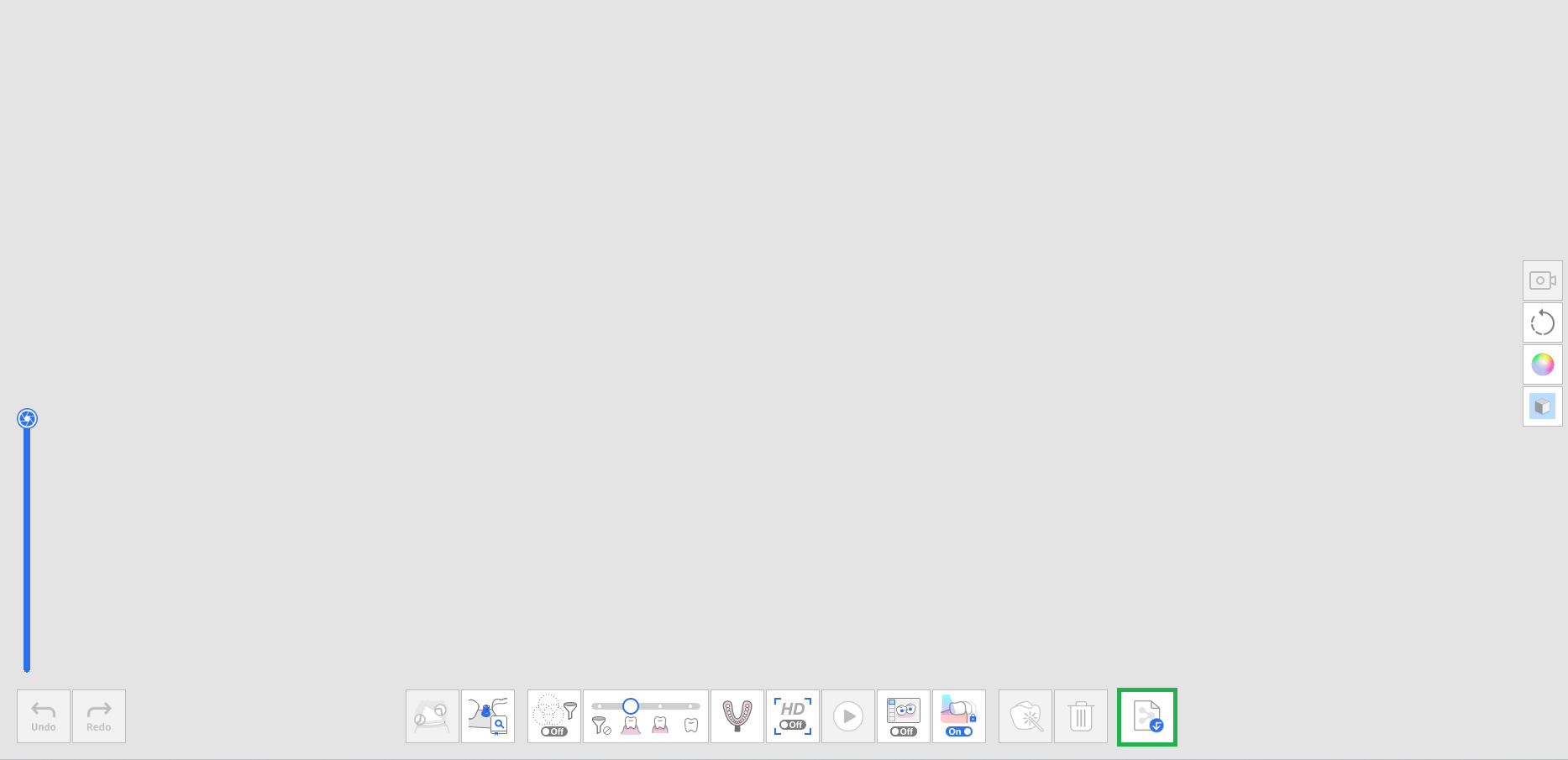

1. 「スキャンデータのインポート」アイコンをクリックします。

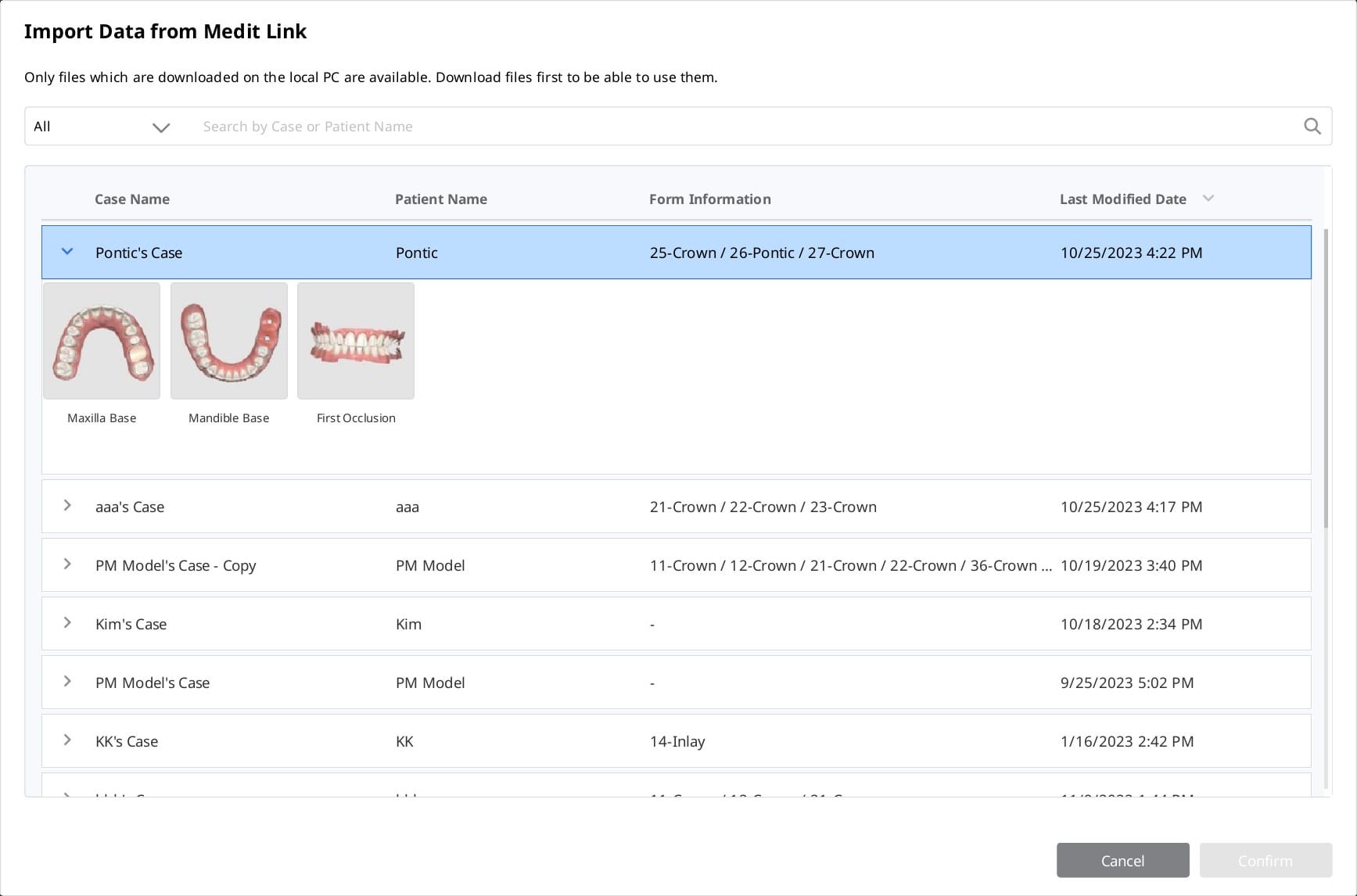

2. Medit Linkケースからファイルを選択します。

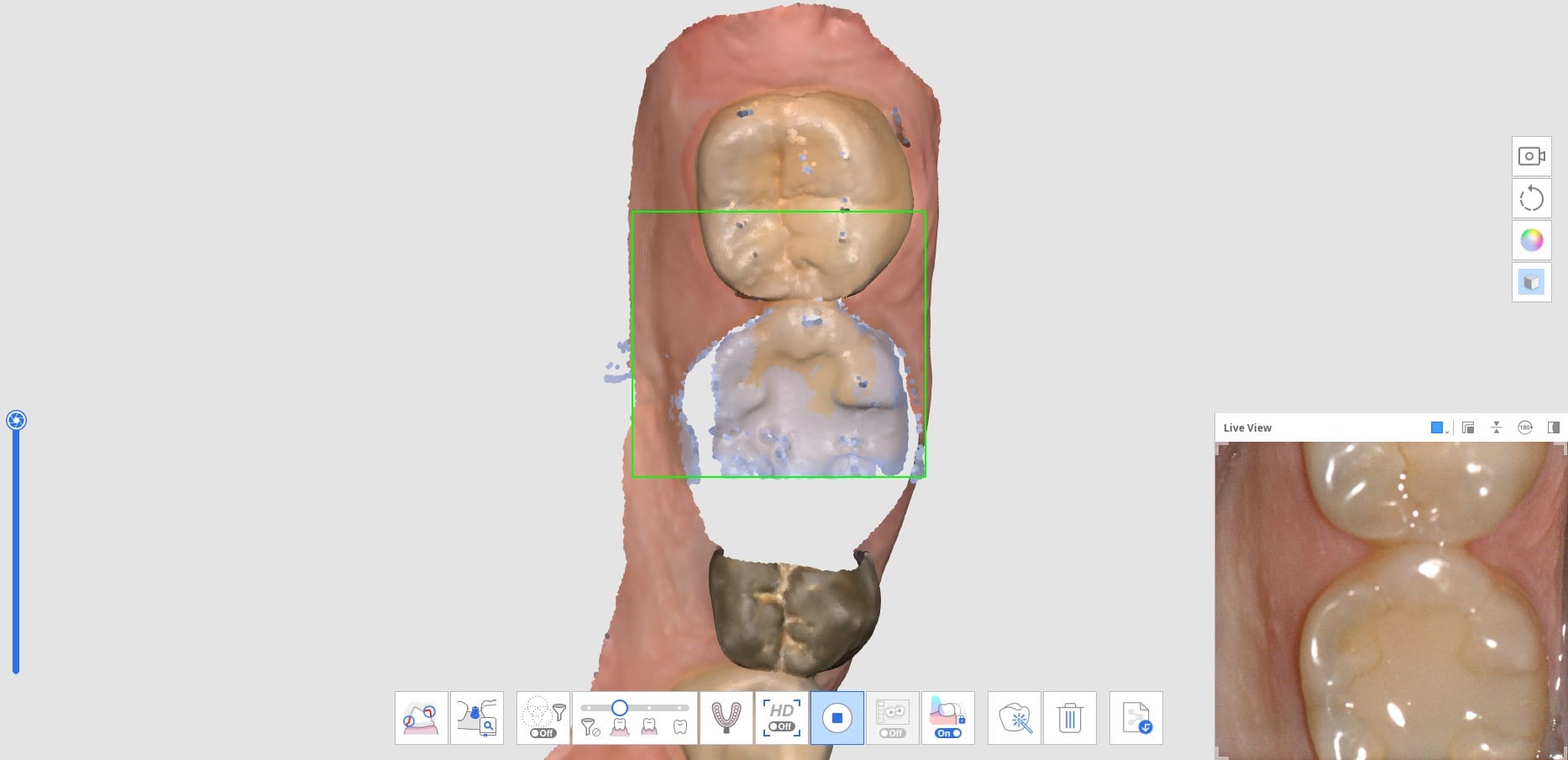

3.  再スキャンが必要な部分をトリミングします。
4. 追加のスキャンを実行します。


フィルタリングツール

	スマートスキャンフィルタリング	スキャン中に不要な軟組織をフィルタリングします。 スマートスキャンフィルタリングでは、3つのフィルターが利用できます。 フィルタリングなし 歯+歯肉 歯+歯肉（強） 歯
	スマートカラーフィルタリング	スキャンされたものから特定の色をフィルタリングします。 フィルタリングのために色を追加し管理できます。
	スマートステッチ	スキャン方法に関係なく、自由にスキャンデータを取得し、整列します。 スキャン中にデータを自動整列させ、スキャン停止後に手動で整列させることができます。

スマートスキャンフィルタリング



この機能を使用して、選択したフィルタリングにより、スキャン中に不要な軟組織を削除できます。 必要に応じて、3つのフィルターを利用できます。

	フィルタリングなし	軟組織はそのままにします。 このオプションは、無歯顎の歯列弓/アーチまたは石膏模型ケースで役に立ちます。
	歯+歯肉	スキャンを妨げる軟組織を取り除き、必要な歯と歯肉だけを残します。 このオプションは主な一般的なスキャンケースで使用できます。
	歯+歯肉（強）	スキャンを妨げる軟組織を取り除き、必要な歯と歯肉だけを残します。 このオプションでは、歯から一定の距離内にある歯肉データのみを取得し、歯からその他の軟組織を除外できます。
	歯	すべての軟組織と歯肉を削除し、歯のみを残します。 最初のスキャンで「歯+歯肉フィルタリング」を使用後、追加のスキャンとして歯のみをスキャンする場合に効果的です。

スマートカラーフィルタリング



「スマートカラーフィルタリング」では、材料の色を登録することで口腔内環境の異物材料（例：手袋など）のスキャンを防止できます。 色が登録されると、オプションがオンになり、スキャン処理中に色が自動フィルタリングされます。

1. 下部の「スマートカラーフィルタリング」をクリックして、フィルタリングをオンにします。
2. 新規の色を登録するには、「色を追加」アイコンをクリックします。

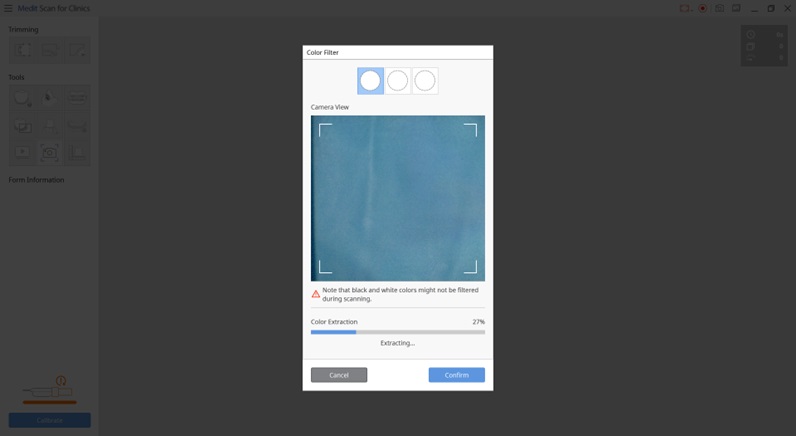

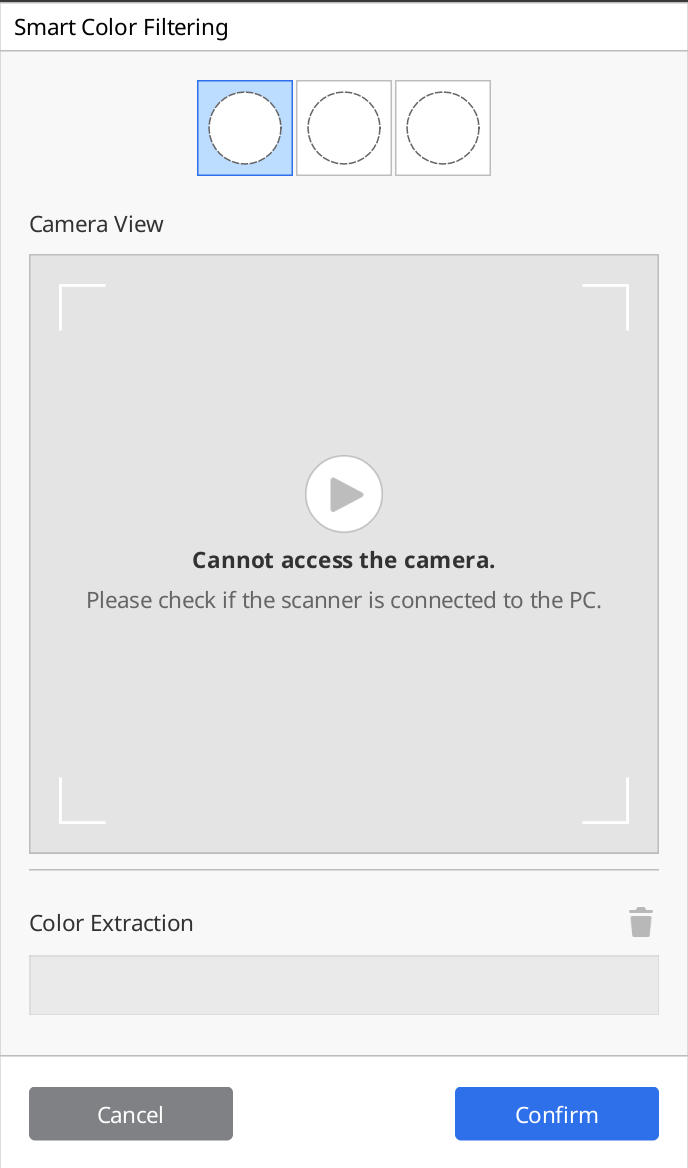

3. スマートカラーフィルタリングダイアログが表示されます。


4. 材料を準備し、フィルタリングします。 スキャナーのスキャンボタンを押し、色識別プロセスを開始します。
5. 「確認」をクリックし、色の登録をし、色の識別を完了させます。

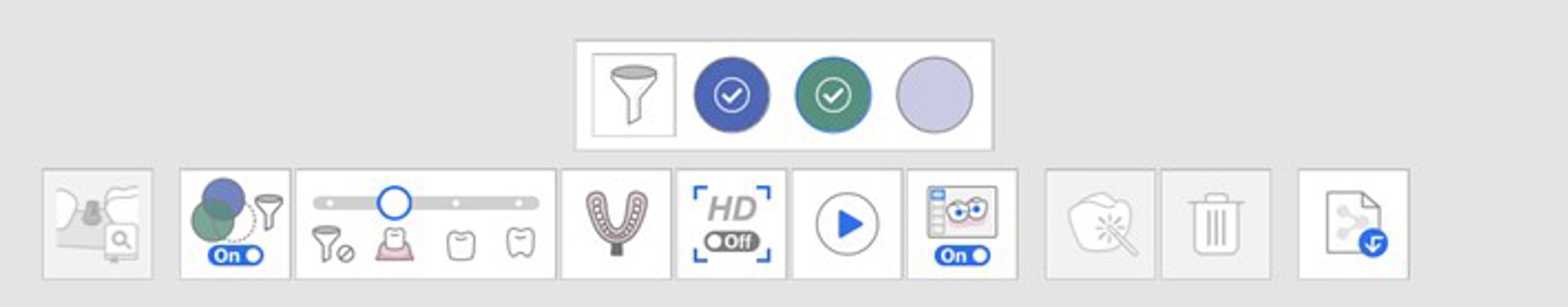

6. 色アイコンをクリックして各色フィルターをオンまたはオフにできます。

   登録済みの色は、アイコンに表示され、色の変更をしない限り、すべてのスキャン工程用に保存されます。




スマートステッチ



注意

• スマートステッチは、上顎施術前、下顎施術前、上顎、下顎の各工程でのみサポートされています。
• スマートステッチは、アバットメントライブラリマッチング、印象スキャン、裏装義歯スキャンのツールでは利用できません。
• アバットメントライブラリマッチングとスキャンボディマッチング機能を使用後または咬合整列後にはスマートステッチを使用できません。

動画録画メソッドを使用して3Dスキャンをする場合、連続的にスキャンを行うことが重要です。連続スキャンにより、スキャンデータ取得中に焦点がずれることがありません。

この処理は、ユーザーのスキルや患者の口腔内の状態に非常に左右されますが、スマートステッチがサポートするスキャンメソッドは、この点を削除できます。

1.  下部の「スマートステッチ」アイコンをオンにします。

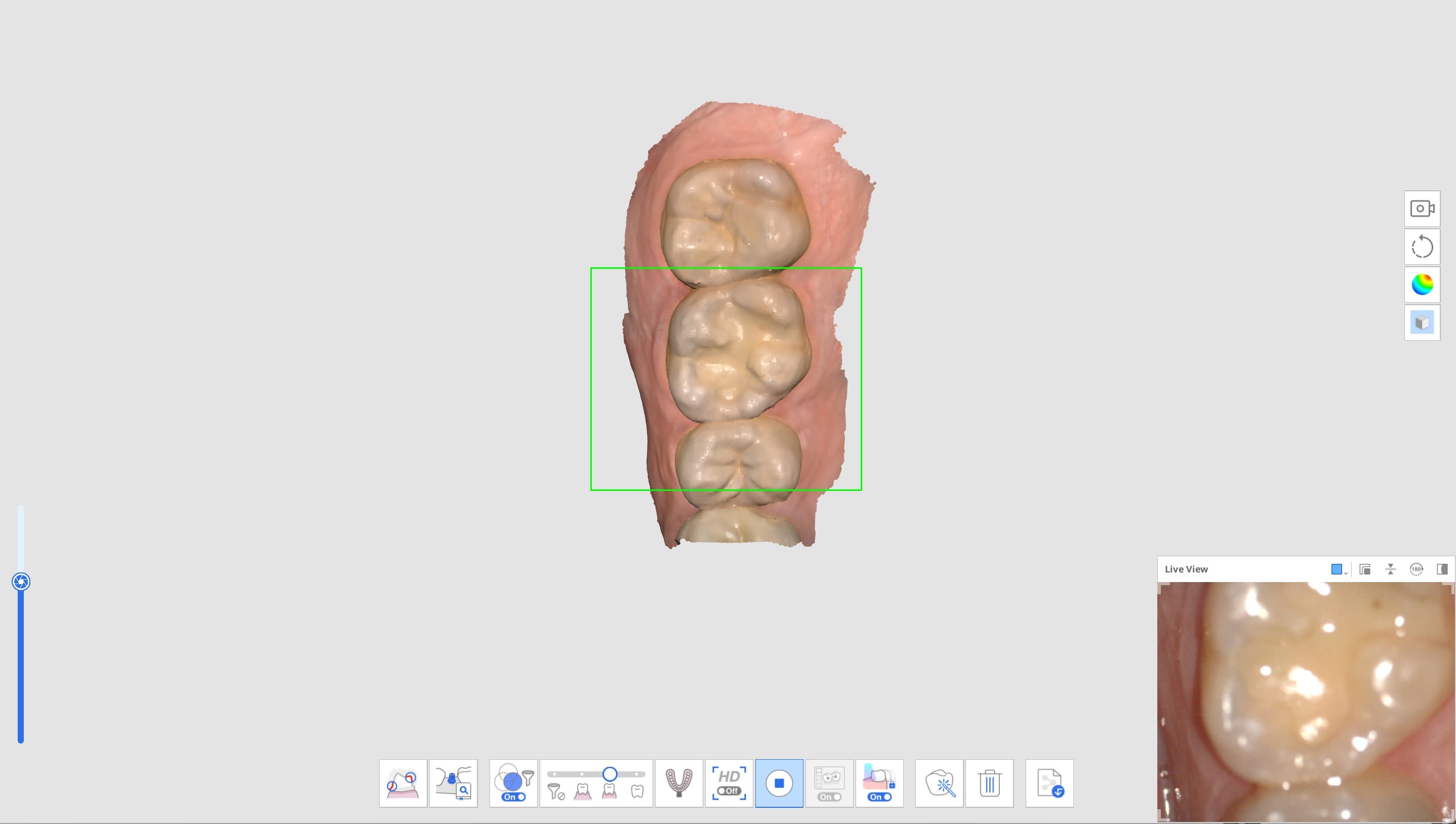

2. スマートステッチ、施術前をサポートする工程のスキャンを開始します。

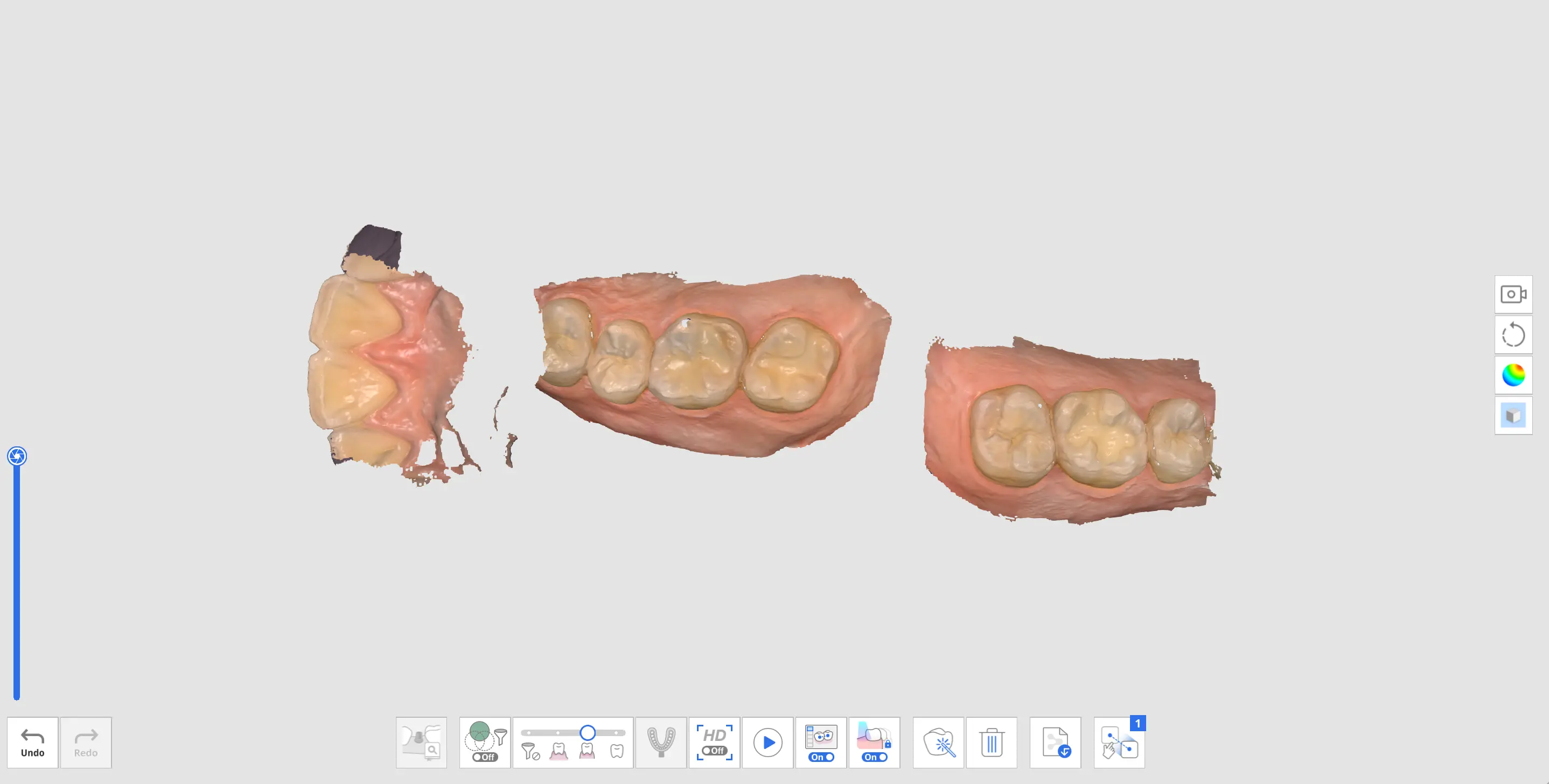

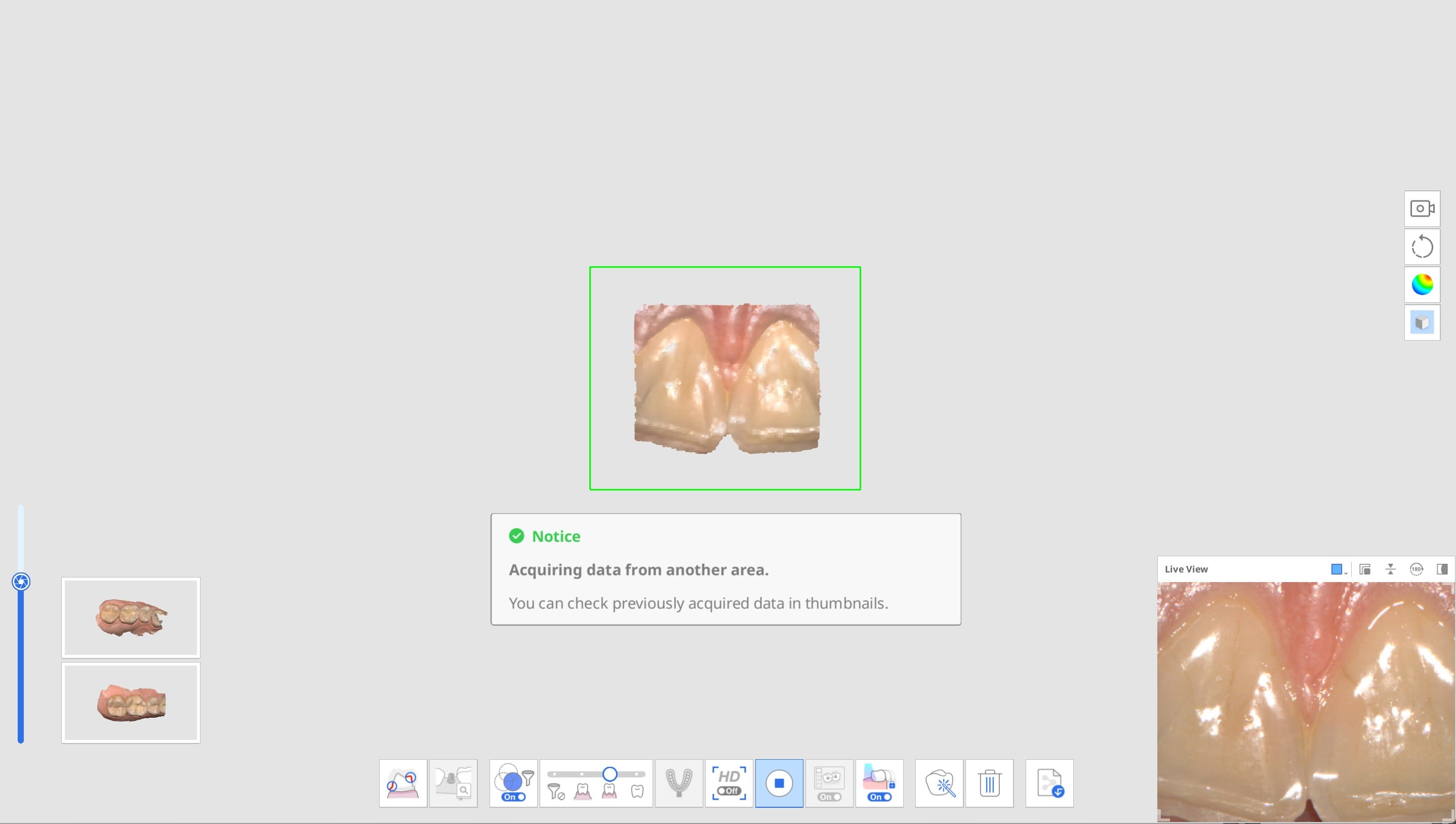

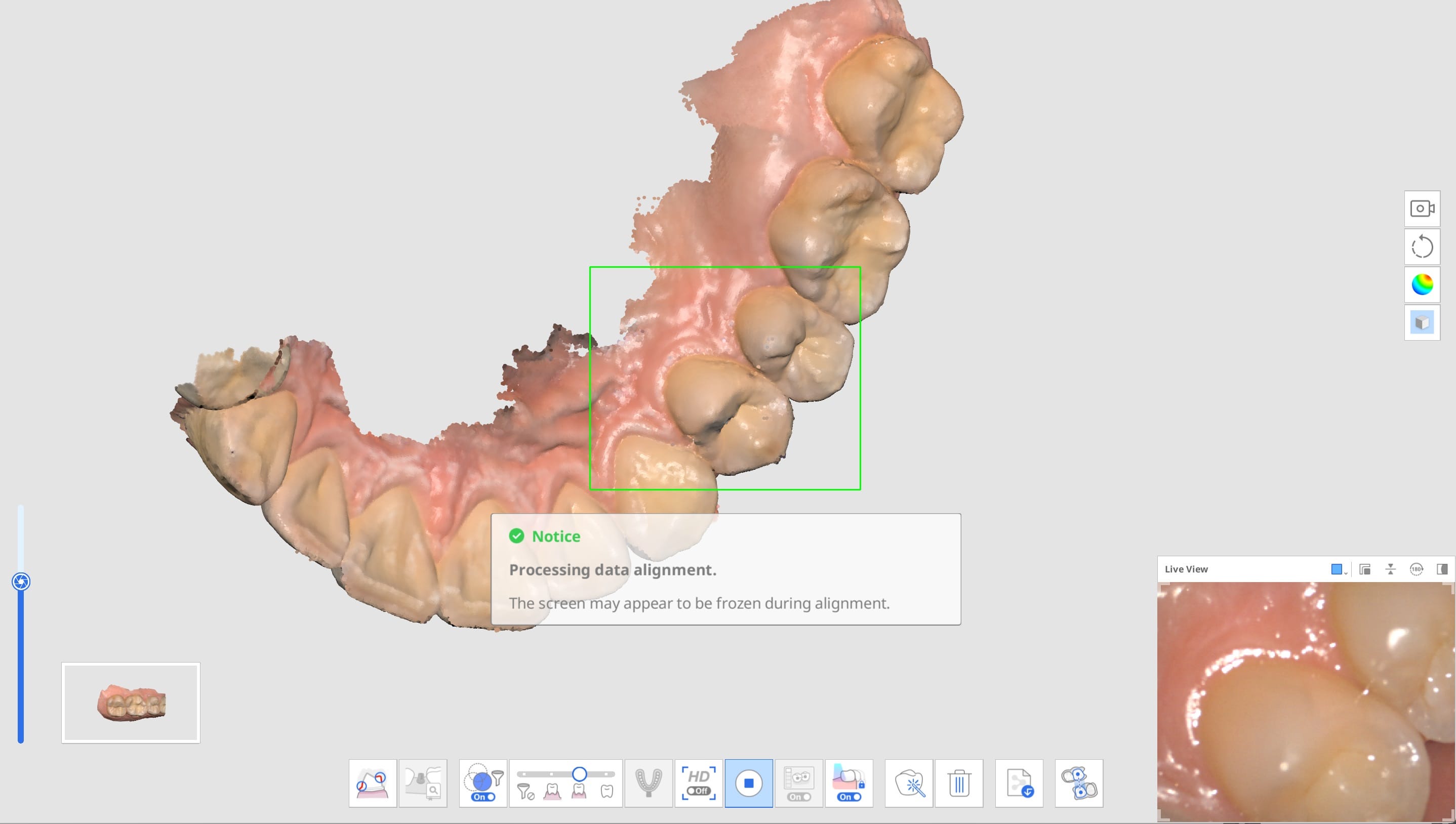

3. 取得中のスキャンデータと非連続した領域にスキャナーが配置されている場合、新規スキャンデータが取得されます。 この場合、前回のスキャン済みデータは、左下隅にサムネイルとして表示されます。

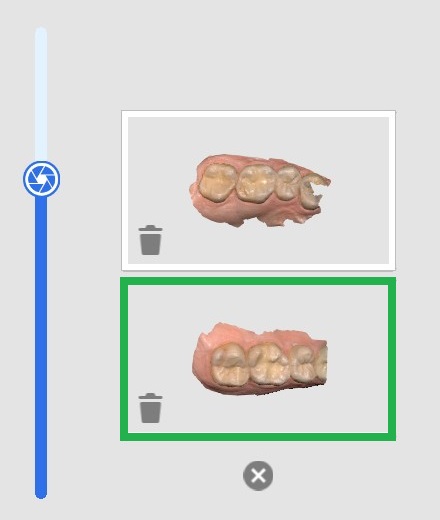

4. 画面の左隅に、前回のスキャンデータを最大5つのサムネイルで表示できます。

   • 各サムネイルをクリックして、データ表示エリアの中心でデータを表示でき、前回に表示されたデータはサムネイルに追加されます。

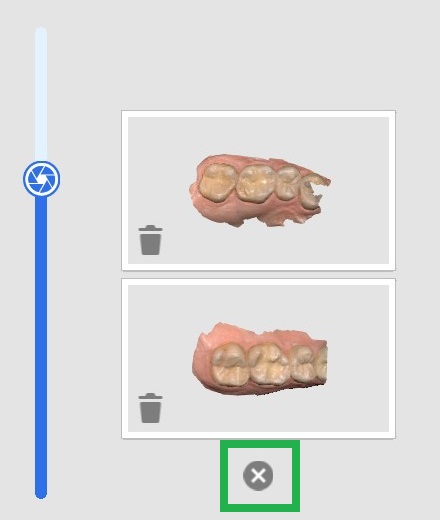

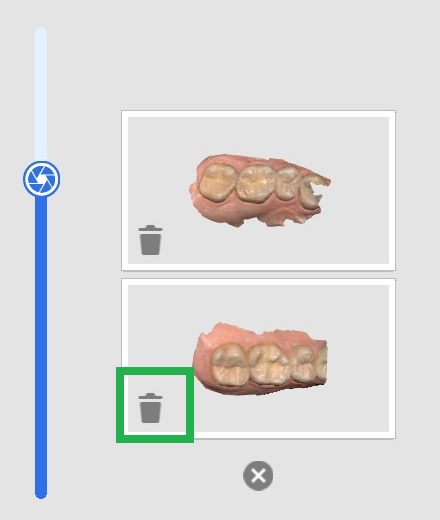

   • サムネイルを一つずつ削除するには各サムネイルのゴミ箱アイコンをクリック、またはすべてのサムネイルを削除するにはサムネイルリストの下にある「x」ボタンをクリックします。

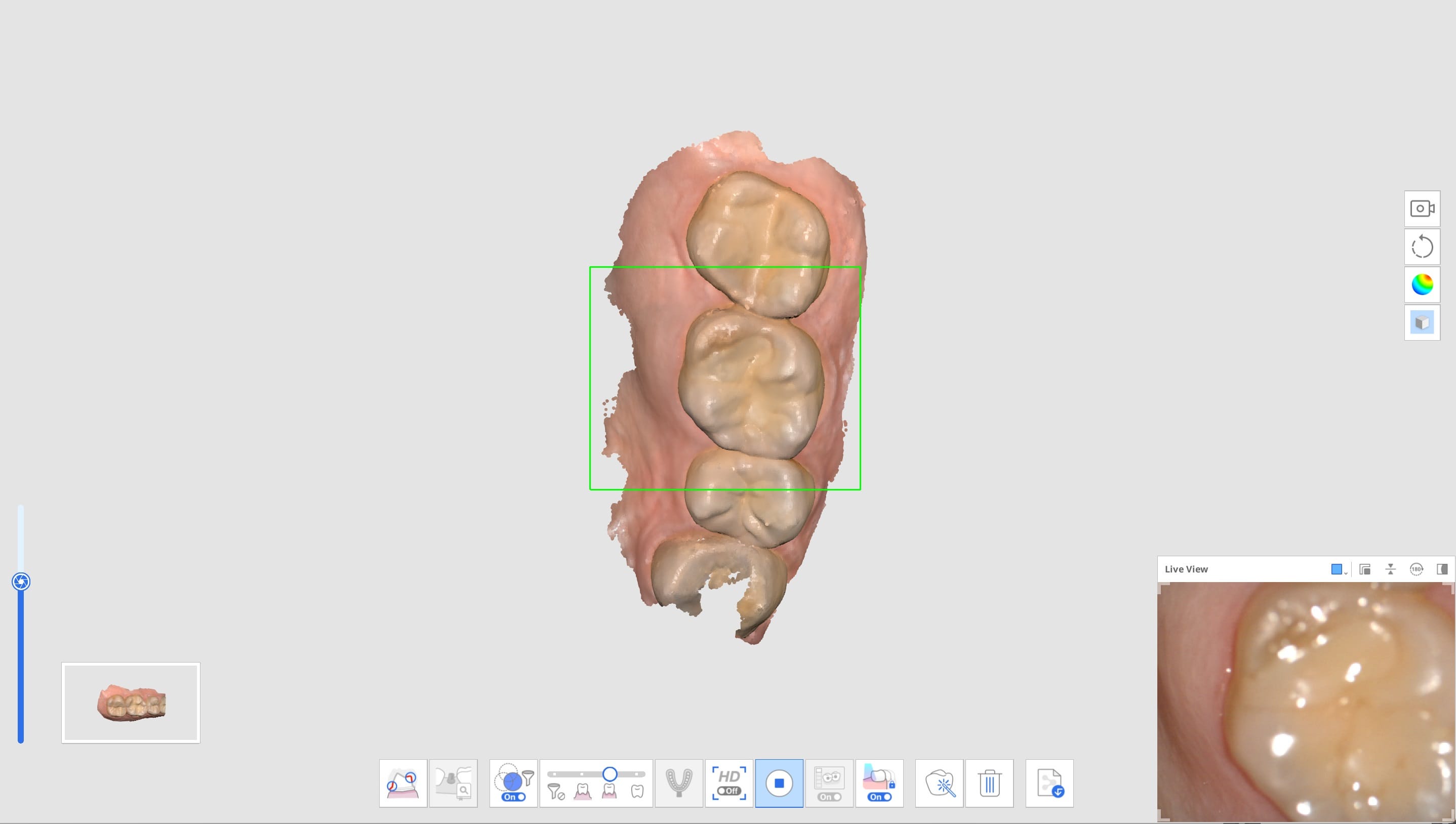

5. スキャン中、整列されていないスキャンデータ領域で新規データをスキャナーが取得した場合、自動的に整列され、整列済みデータのサムネイルは消えます。

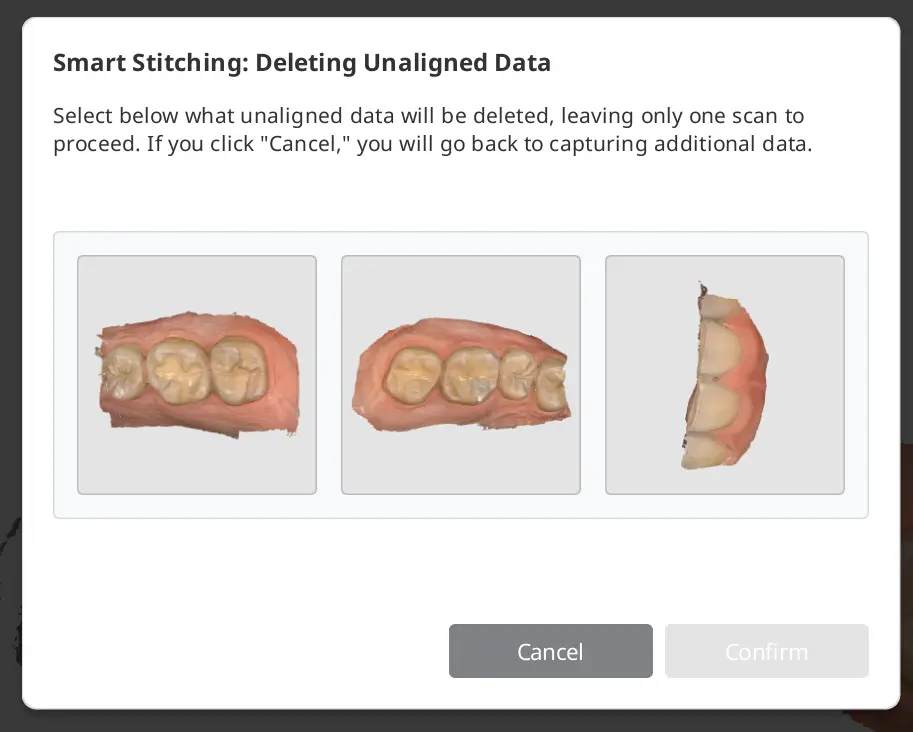

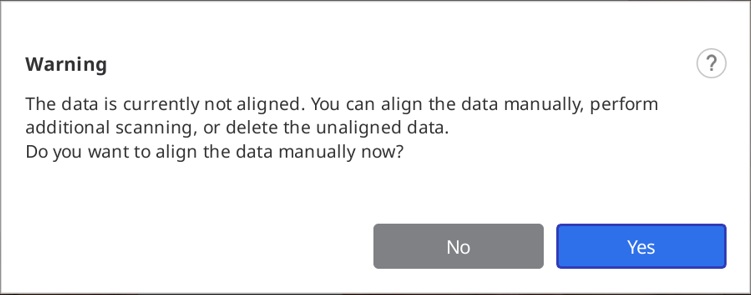

6. 以下のメッセージは、整列されていないスキャンデータがある時に工程を終了しようとする場合に表示されます。

7.  すべてのスキャンデータを整列するには、以下のいずれか一つを実施します。
   • 追加データをスキャンして、自動整列用にもっとデータを取得します。
   • 手動整列ツールを使用して、データを整列させます。
   • 整列されていないスキャンデータの全部または一部を削除します。

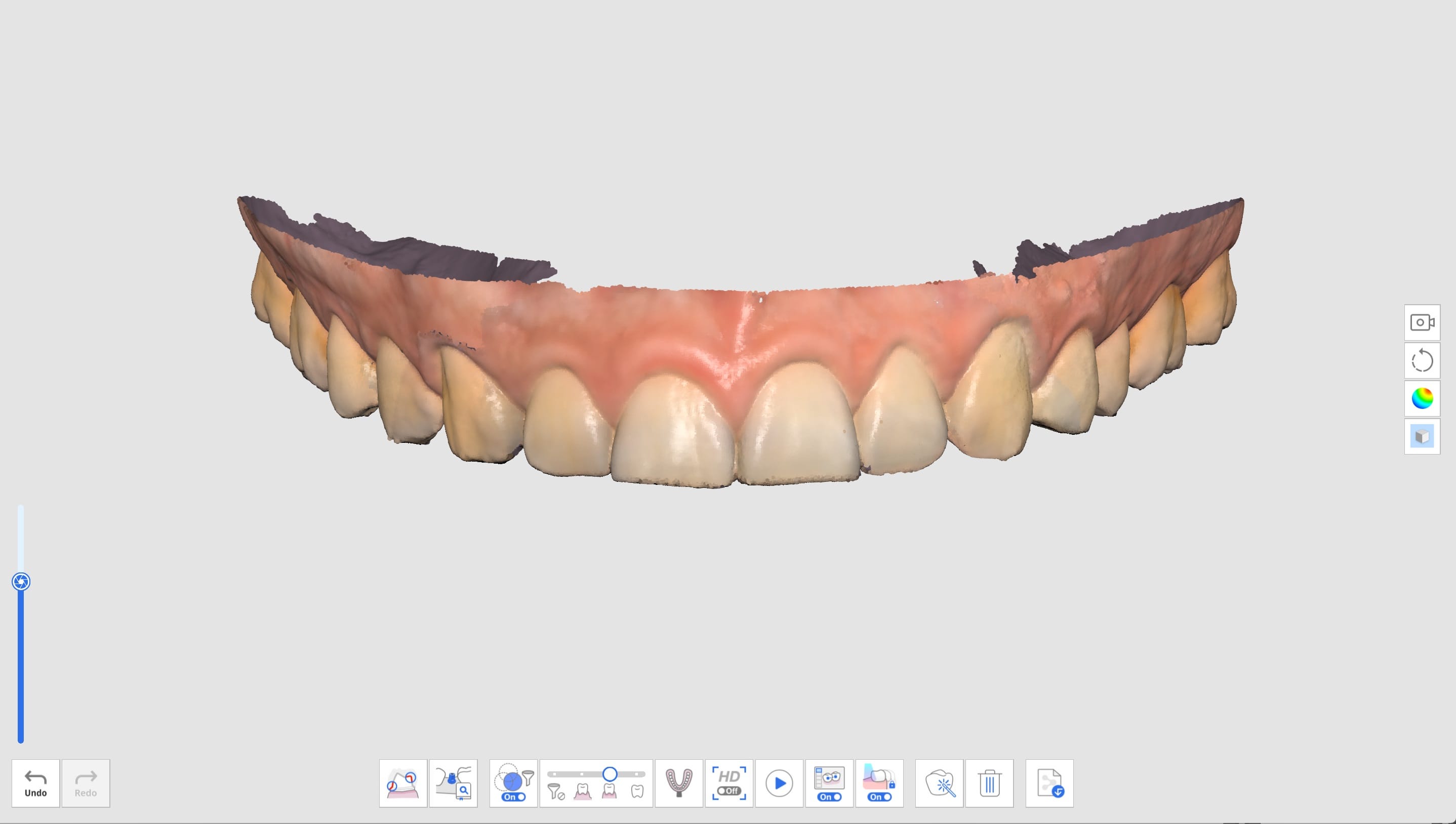

8. 下に示されているように、すべての不整列なスキャンデータが整列されるとデータ取得が完了します。


高機能ツール

	印象スキャン	口腔内およびインプレッションのスキャンデータを結合してシームレスにスキャンができます。 口腔内とインプレッションのスキャンデータを統合されたスキャンで簡単に結合させます。 * ツールの詳細な使用法についてはケースおよびワークフローの例>印象スキャンを参照してください。
	アバットメントライブラリマッチング	カスタムアバットメントライブラリを管理します。 このライブラリデータは、届きにくい領域をスキャンする必要性を最小限に抑え、スキャンデータと自動的に揃えられます。 * ツールの詳細な使用法についてはケースおよびワークフローの例 > アバットメントライブラリマッチングを参照してください。
	スキャンボディライブラリマッチング	プリセットおよびカスタムのスキャンボディライブラリを管理します。 このライブラリデータは、届きにくい領域をスキャンする必要性を最小限に抑え、スキャンデータと自動的に揃えられます。 ライブラリデータは設計など、今後の処理で共有できます。 * ツールの詳細な使用法についてはケースおよびワークフローの例 > スキャンボディライブラリマッチングを参照してください。
	下顎運動	患者の下顎運動を録画・再生します。 * ツールの詳細な使用法については、スキャン工程>咬合>咬合工程の追加ツール>下顎運動を参照してください。
	支台歯確認	支台歯がプリセット値の範囲内にあるかどうか確認します。 挿入パスと距離の測定で支台歯データを確認できます。 * ツールの詳細な使用法については、ケースおよびワークフローの例>支台歯確認を参照してください。
