📖 Strumenti della fase di scansione

I seguenti strumenti sono disponibili nella parte inferiore di ogni fase di scansione.

Strumenti di scansione di base

	Inizia	Avvia la scansione. L'utente può anche avviare la scansione premendo il pulsante di Scansione sullo scanner.
	Fermare	Interrompe la scansione. L'utente può anche interrompere la scansione premendo il pulsante di Scansione sullo scanner.
	Ottimizza	Allinea le immagini 3D per una scansione più accurata. Tutto il rumore verrà rimosso dopo l'ottimizzazione.
	Scansione ad alta risoluzione	Consente di acquisire dati di scansione ad alta risoluzione per dati di scansione interi o parziali. I dati di scansione ad alta risoluzione e quelli a risoluzione standard vengono uniti facilmente in fase di post-elaborazione. * non disponibile per l'i600.
	Importa i Dati di Scansione	Importa i dati 3D da Medit Link.
	Elimina	Elimina i dati di scansione della fase corrente. Tutti i dati relativi alla fase corrente possono essere eliminati.
	Annulla	Annulla la scansione precedente.
	Ripeti	Ripristina la scansione annullata.

Scansione ad alta risoluzione



* non disponibile per l'i600

Si prega di fare riferimento al seguente confronto tra i dati di scansione ad alta risoluzione e quelli a risoluzione standard.

Texture on	Texture off

🔎Nota

È possibile impostare le opzioni per l'elaborazione dei dati ad alta risoluzione su Impostazioni > Post-elaborazione > Elaborazione dati ad alta risoluzione.

• È possibile scegliere se applicare l'elaborazione dei dati ad alta risoluzione solo ai dati di scansione HD o anche a quelli SD.
• È possibile impostare l'applicazione dell'elaborazione dei dati ad alta risoluzione ai dati dei denti preparati.





Importa i Dati di Scansione



Questa funzione consente agli utenti di importare i dati di scansione acquisiti da scanner di terze parti. È possibile modificare i dati o eseguire scansioni aggiuntive con i dati importati.



🔎Nota

• È possibile importare un file precedentemente scansionato da un caso in Medit Link
• Quando si importa un file di scansione di terze parti, assicurarsi di allegarlo a un caso in Medit Link prima di procedere.
• È possibile importare un file prima di avviare il processo di scansione o passare alla fase successiva.

1. Cliccare sull'icona "Importa i dati di scansione".
2. Scegliere un file da un caso Medit Link.
3.  Ritagliare la parte che necessita di una nuova scansione.
4. Eseguire la scansione aggiuntiva.


Strumenti di filtraggio

	Filtro scansione intelligente	Filtra i dati superflui dei tessuti molli durante la scansione. Sono disponibili tre filtri per Filtro scansione intelligente. Nessun filtro Denti + gengiva Denti + Gengiva intenso Denti
	Filtro colore intelligente	Filtra colori specifici dalla scansione. È possibile aggiungere e gestire il colore da filtrare.
	Cucitura intelligente	Consente di acquisire e allineare liberamente i dati di scansione, indipendentemente dalla strategia di scansione. I dati vengono allineati automaticamente durante la scansione e possono essere allineati manualmente una volta interrotta la scansione.

Filtro scansione intelligente



Questa funzione rimuove i dati superflui relativi ai tessuti molli durante la scansione, a seconda del filtro selezionato. Sono disponibili tre filtri.

	Nessun filtro	Il tessuto molle rimane intatto. Questa opzione è utile nei casi di arcate edentule o modelli in gesso.
	Denti + gengiva	Rimuove i tessuti molli che interferiscono con la scansione, lasciando solo i denti e la gengiva necessari. È possibile utilizzare questa opzione per la maggior parte dei casi generali di scansione.
	Denti + Gengiva intenso	Rimuove i tessuti molli che interferiscono con la scansione, lasciando solo i denti e la gengiva necessari. Questa opzione acquisisce esclusivamente i dati gengivali entro una certa distanza dal dente ed esclude altri tessuti molli lontani dai denti.
	Denti	Rimuove tutti i tessuti molli e la gengiva, lasciando solo i denti. Questa opzione è utile quando si scansionano solo i denti come scansione aggiuntiva, dopo aver utilizzato il filtro "Denti + Gengiva" per la scansione iniziale.

Filtro colore intelligente



L'opzione "Filtro colore intelligente" evita la scansione di materiali estranei (ad es. guanti, ecc.) nell'ambiente intraorale registrandone i colori. Una volta registrati i colori e attivata l'opzione, i colori verranno automaticamente filtrati durante il processo di scansione.

1. Attivare il filtro cliccando sull'opzione "Filtro colore intelligente" in basso.
2. Per registrare un nuovo colore, cliccare sull'icona "Aggiungi un colore".
3. Verrà visualizzata la finestra di dialogo Filtro colore intelligente.

4. Preparare il materiale da filtrare. Quindi, premere il pulsante di Scansione sullo scanner per avviare il processo di riconoscimento del colore.
5. Cliccare su "Conferma" per registrare il colore e completare la procedura.
6. È possibile attivare o disattivare ciascun filtro colore cliccando sulle icone dei colori.

7. I colori registrati verranno mostrati sull'icona e salvati per tutte le fasi di scansione, a meno che non vengano modificati.




Cucitura intelligente



🔎Nota

• Cucitura intelligente è supportato solo per le fasi Pre-operazione per mascella, Pre-operazione per mandibola, Mascella e Mandibola.
• Cucitura intelligente non è disponibile per gli strumenti Abbinamento della libreria di abutment, Scansione dell'impronta e Scansione della protesi ribasata.
• Non è possibile utilizzare Cucitura intelligente dopo aver utilizzato le funzioni Abbinamento della libreria di abutment, Abbinamento della libreria di scan body o dopo l'allineamento dell'occlusione.

Per la scansione 3D con il metodo di registrazione video, è importante eseguire la scansione in modo continuo per far sì che la fotocamera non perda la messa a fuoco durante il processo di acquisizione dei dati di scansione.

Questo processo dipende fortemente dall'abilità dell'utente e dalle condizioni della bocca del paziente, ma il metodo di scansione supportato da Cucitura intelligente può eliminare questo inconveniente.

1.  Attivare l'icona "Cucitura intelligente" in basso.
2. Avviare la scansione nella fase che supporta Cucitura intelligente, Pre-operazione.

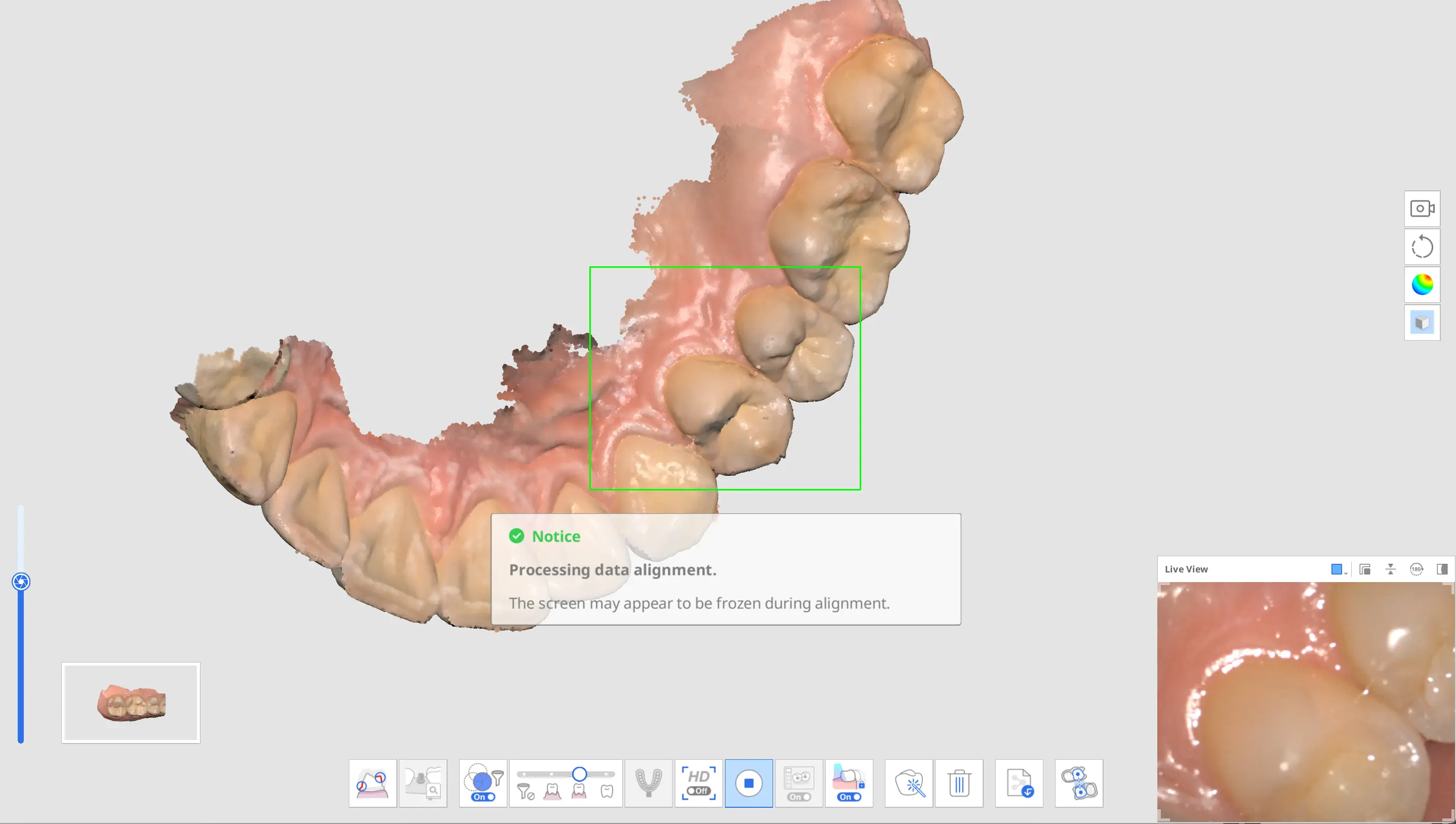

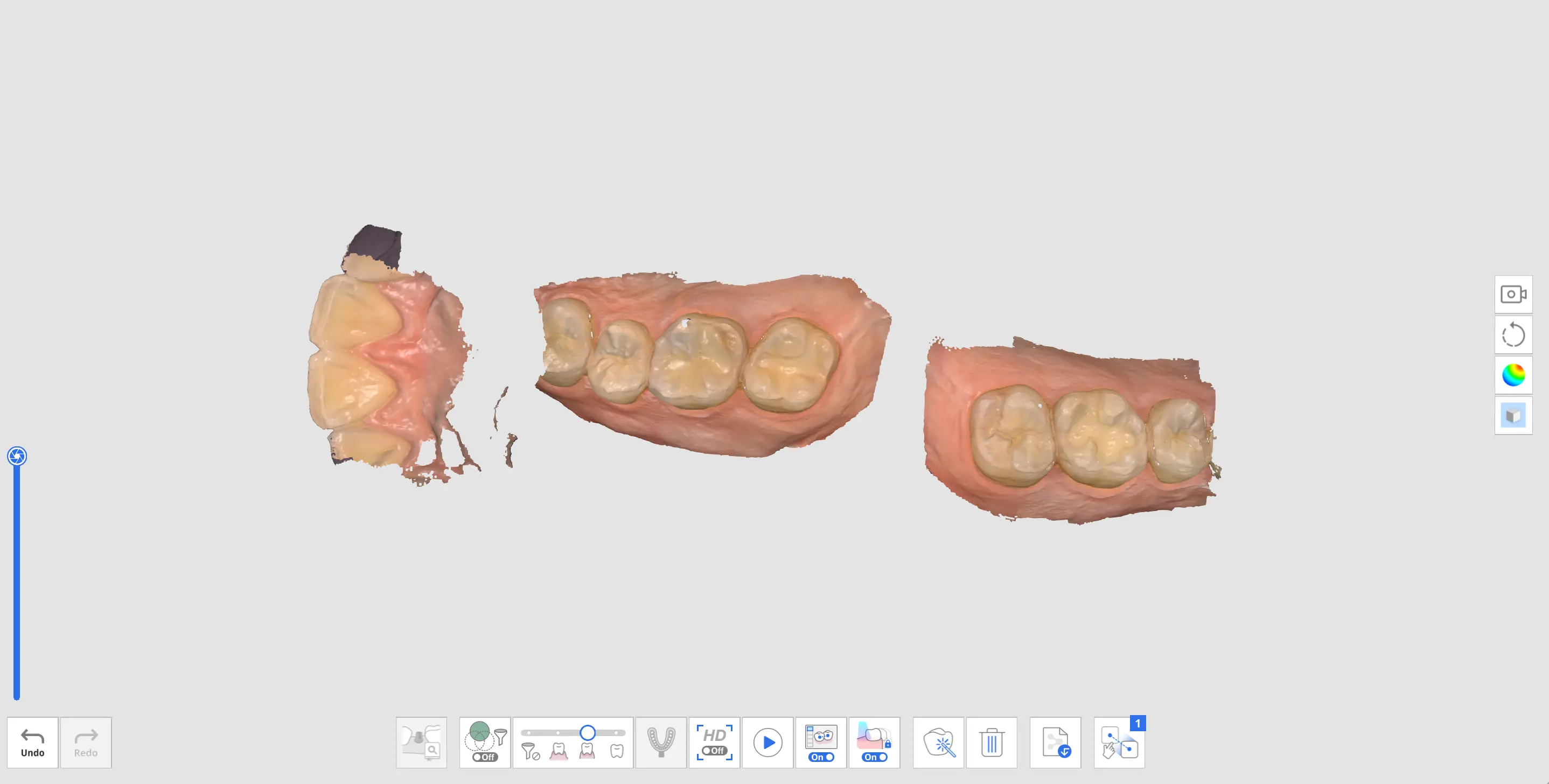

3. Quando lo scanner si trova in un'area non contigua con l'acquisizione dei dati di scansione, verranno acquisiti nuovi dati di scansione. A questo punto, i dati precedentemente scansionati verranno visualizzati come miniatura nell'angolo in basso a sinistra.

4. Nell'angolo sinistro dello schermo, è possibile avere fino a cinque miniature dei dati di scansione precedenti.

   • È possibile cliccare su ciascuna miniatura per visualizzare i dati al centro dell'area di visualizzazione dei dati. I dati visualizzati in precedenza vengono aggiunti alle miniature.

   • È possibile cliccare sull'icona del cestino su ogni miniatura per eliminarle singolarmente, oppure sul pulsante "x" nella parte inferiore dell'elenco delle miniature per eliminarle tutte.



5. Durante la scansione, se lo scanner acquisisce nuovi dati in un'area di dati di scansione non allineati, tenterà automaticamente di allinearsi e tutte le miniature dei dati allineati scompariranno.

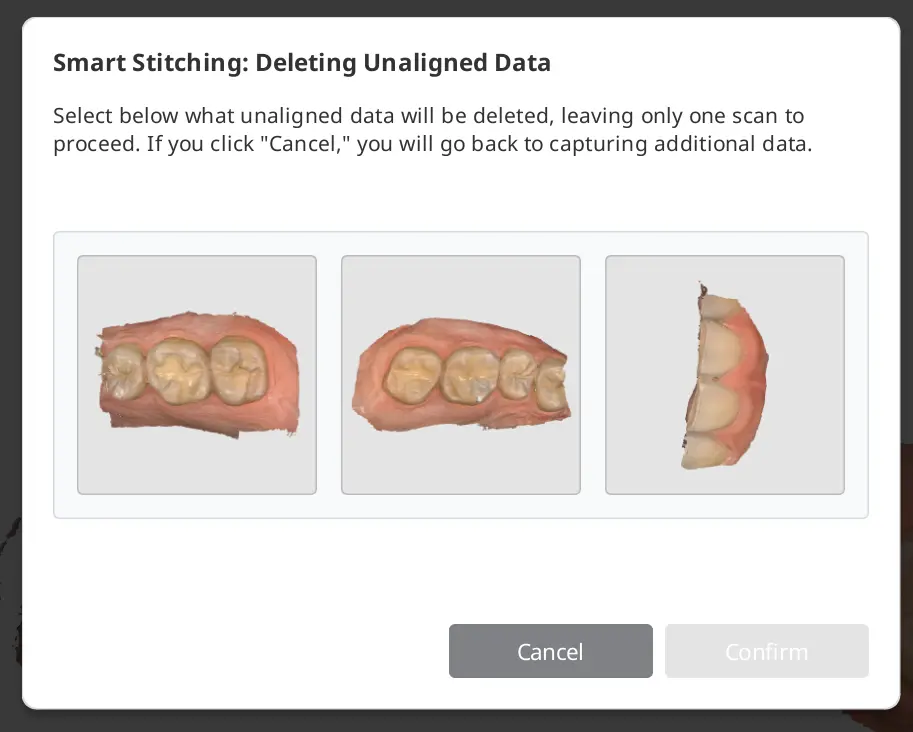

6. Quando si tenta di uscire dalle fasi in cui sono presenti dati di scansione non allineati, l'utente potrebbe visualizzare il seguente messaggio.

7.  Per allineare tutti i dati di scansione, eseguire una delle seguenti operazioni:
   • Scansionare dati aggiuntivi per acquisire più dati per l'allineamento automatico.
   • Utilizzare lo strumento di Allineamento manuale per allineare i dati.
   • Eliminare tutti o parte dei dati di scansione che non sono allineati.
8. L'acquisizione dei dati si ritiene completata quando tutti i dati di scansione non allineati sono allineati, come mostrato di seguito.


Strumenti avanzati

	Scansione dell'impronta	Fornisce una scansione continua per combinare i dati della scansione intraorale e i dati di scansione dell'impronta. Consente di unire facilmente i dati della scansione intraorale e dell'impronta con la scansione integrata. * Fare riferimento a Esempi di casi e flussi di lavoro > Scansione dell'impronta per una descrizione dettagliata di come utilizzare lo strumento.
	Abbinamento della libreria di abutment	Consente di gestire librerie di abutment personalizzate. I dati della libreria vengono allineati automaticamente con i dati di scansione, riducendo al minimo la necessità di scansionare aree difficili da raggiungere. * Fare riferimento a Esempi di casi e flussi di lavoro > Abbinamento della libreria di abutment per una descrizione dettagliata di come utilizzare lo strumento.
	Abbinamento della libreria di scan body	Consente di gestire librerie di scan body preimpostate e personalizzate. I dati della libreria vengono allineati automaticamente con i dati di scansione, riducendo al minimo la necessità di scansionare aree difficili da raggiungere. I dati della libreria possono essere condivisi per ulteriori processi, come la progettazione. * Fare riferimento a Esempi di casi e flussi di lavoro > Abbinamento della libreria di scan body per una descrizione dettagliata di come utilizzare lo strumento.
	Movimento mandibolare	Consente di registrare e riprodurre il movimento mandibolare del paziente. * Fare riferimento a Fasi di scansione > Occlusione > Strumenti aggiuntivi per la fase di occlusione > Movimento mandibolare per una descrizione dettagliata della modalità di utilizzo dello strumento.
	Revisione della preparazione	Consente di accertarsi che la preparazione del dente venga eseguita entro l'intervallo di valori preimpostato. È possibile controllare i dati del dente preparato con il percorso di inserimento e le misure della distanza. * Fare riferimento a Esempi di casi e flussi di lavoro > Revisione della preparazione per una descrizione dettagliata di come utilizzare lo strumento.
