Vue d'ensemble des composants i700 wireless

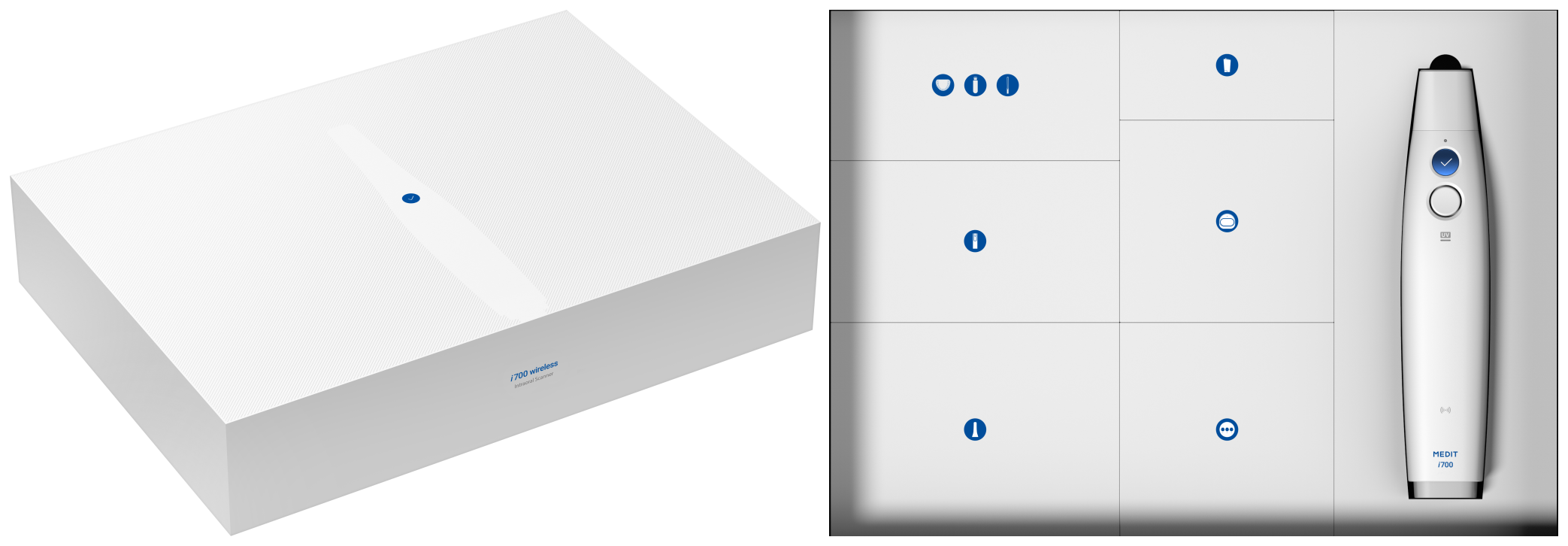

Le paquet principal

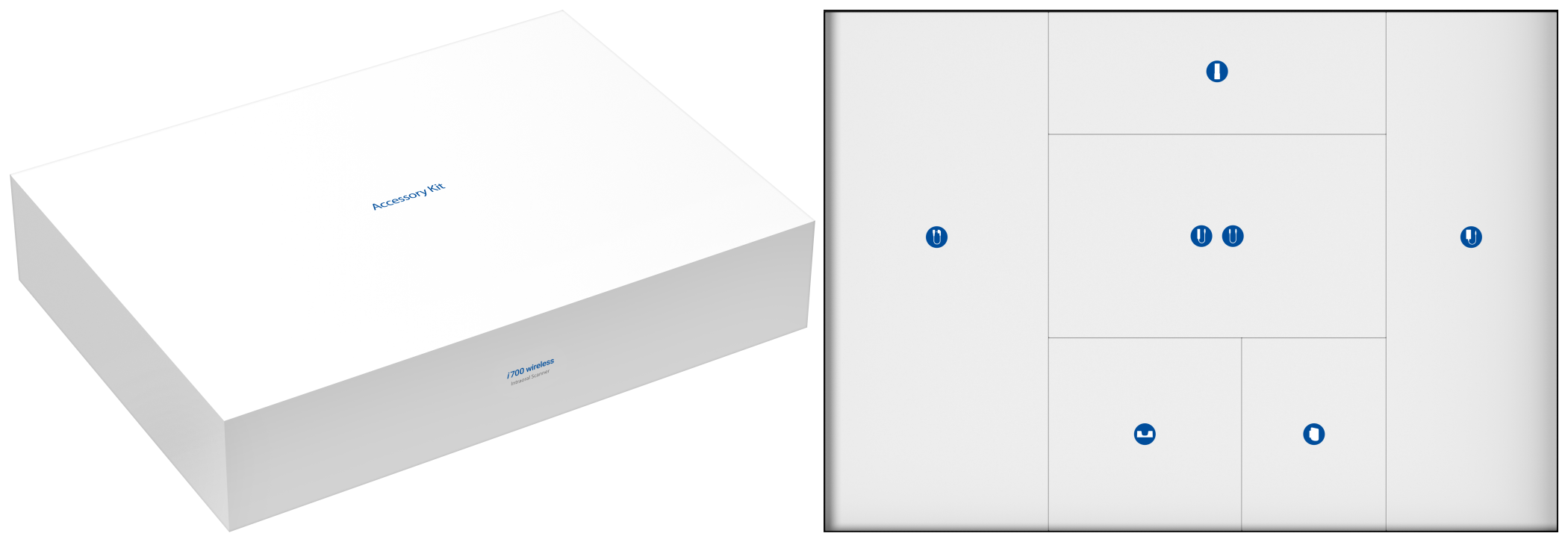

Paquet d'accessoires

Aspect	Article	Qté

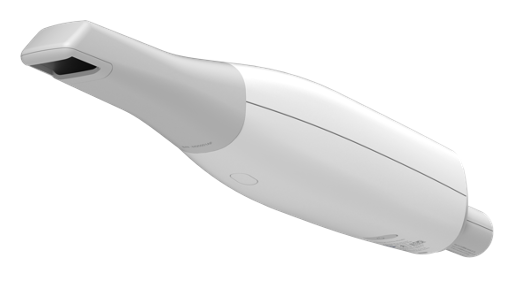

	Pièce à main i700 wireless	1
	Hub sans fl	1
	Batterie rechargeable	3
	Batterie de rallonge	1

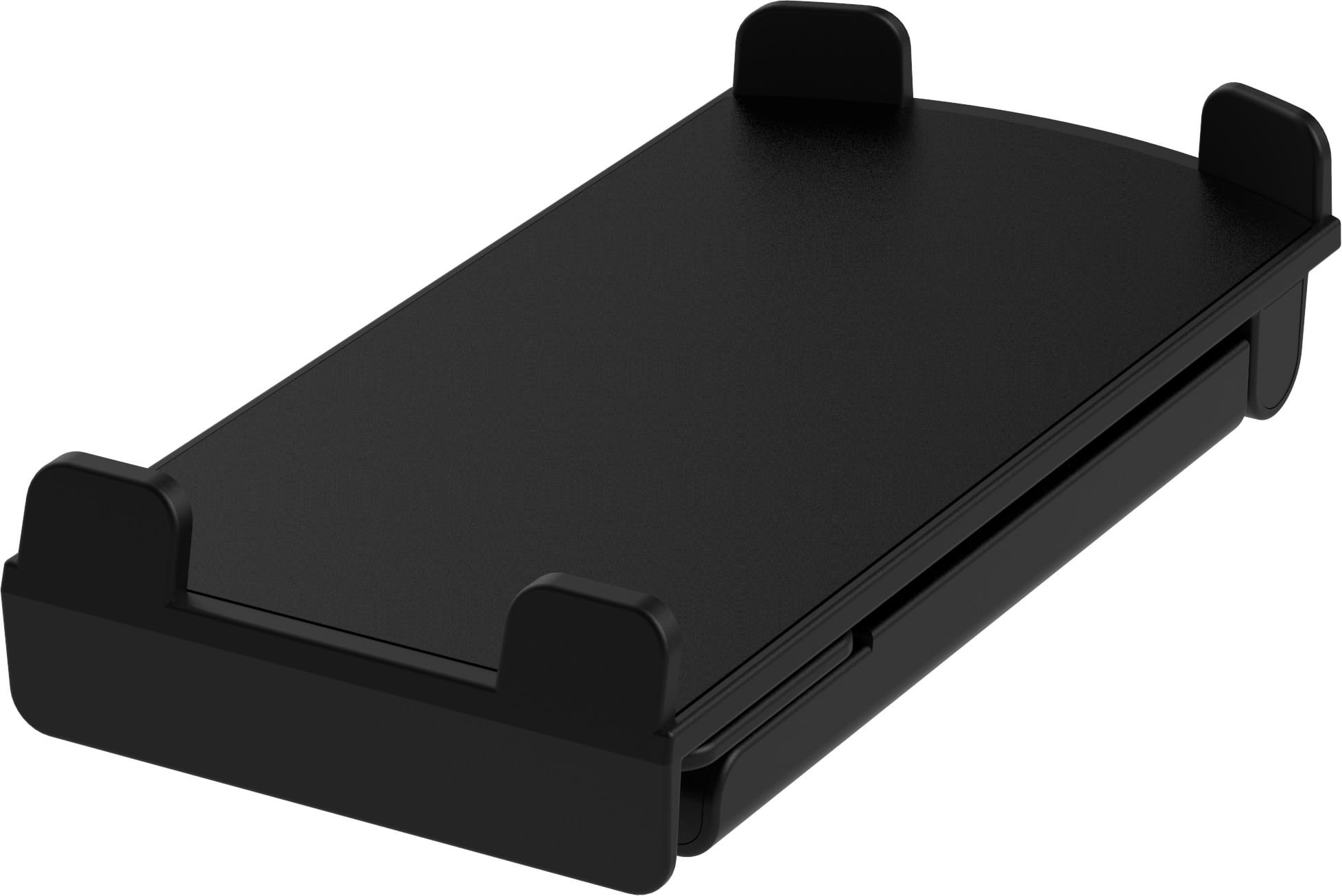

	Chargeur de batterie	1
	Couvercle de pièce à main	1

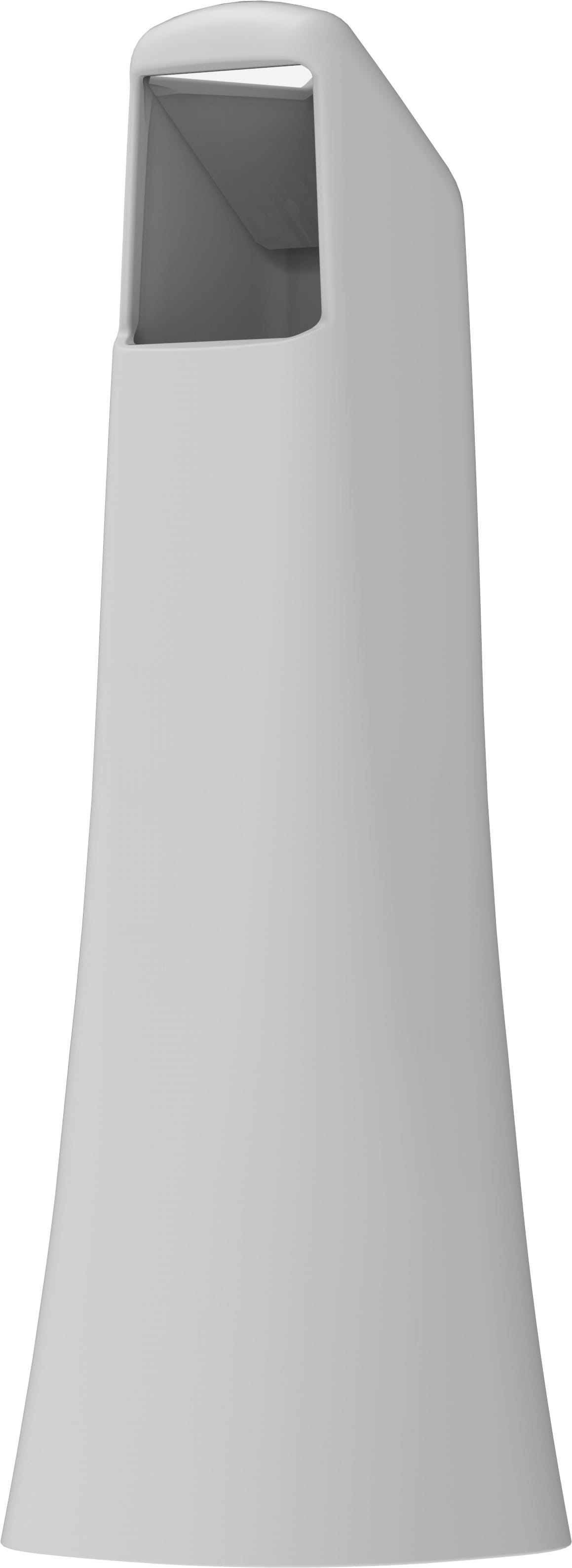

	Embout réutilisable	4
	Manche	1
	Outil de calibrage	1
	Modèle d'entraînement	1
	Dragonne	1

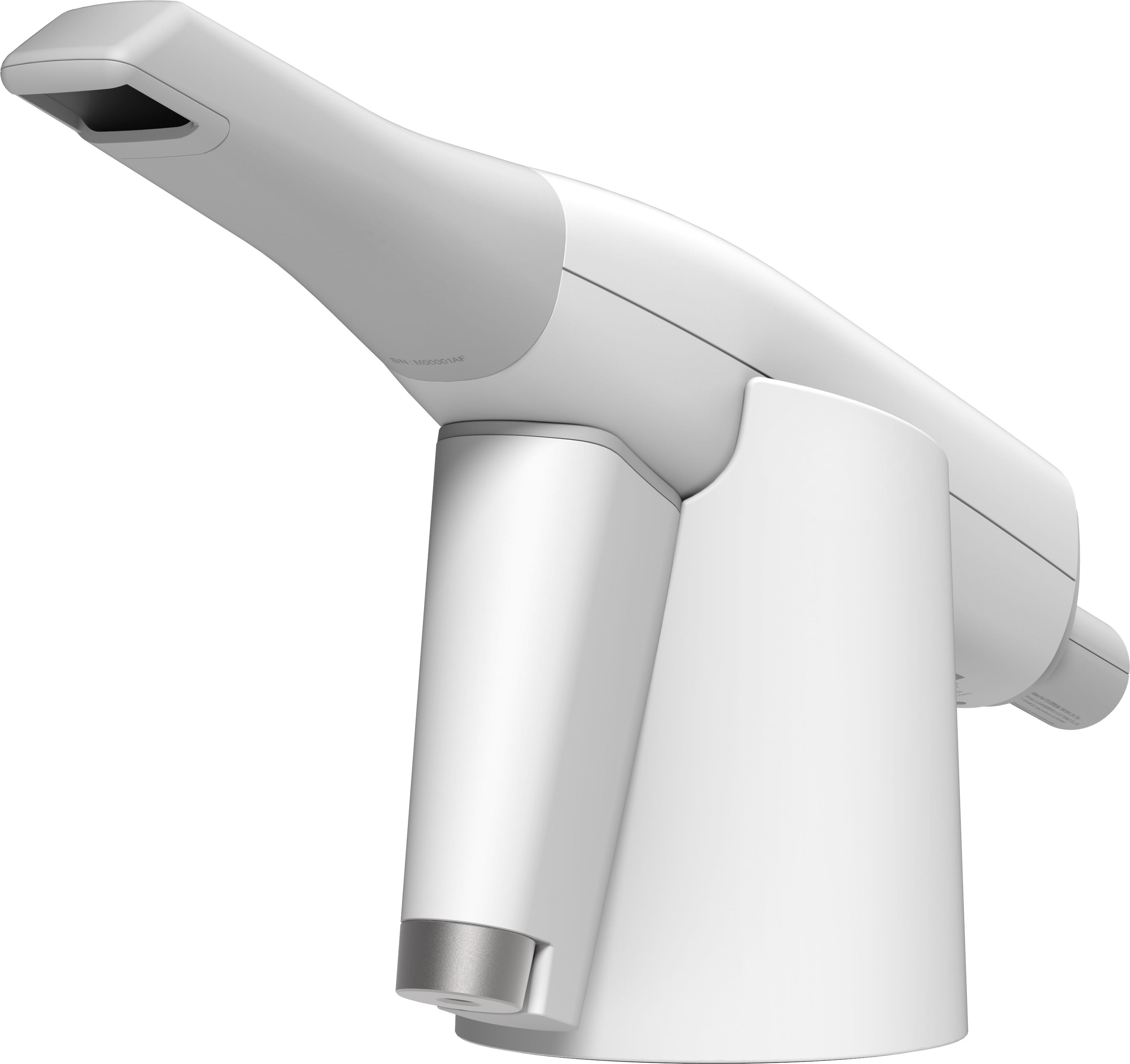

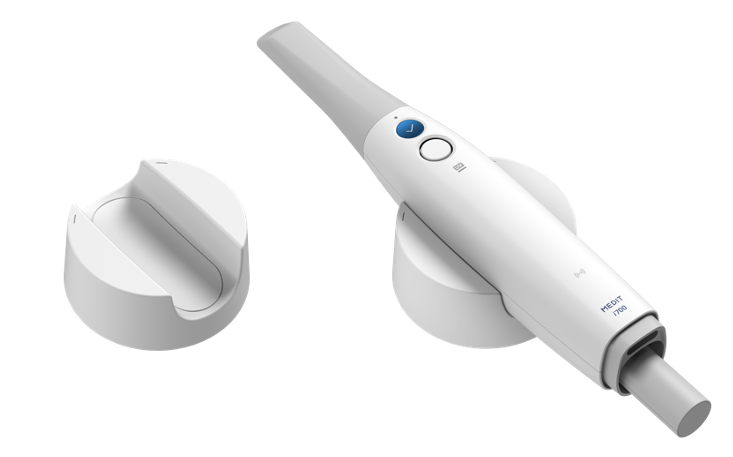

	Support de table	1
	Support mural	1
	Câble USB 3.0 (C à A)	1
	Câble d'alimentation (C à C)	1
	Adaptateur médical pour hub sans fl	1
	Adaptateur médical pour chargeur de batterie (Conne ci-dessus)	1
	Support de Moniteur	1
	Cordon électrique	2
	Clé USB (Installation de Medit Scan for Clinics incluse)	1
	Guide de l'utilisateur	1

Composants supplémentaires (vendus séparément)

Aspect	Article	Qté
	Petit embout	4
	Outil de calibrage automatique (1 batterie rechargeable incluse)	1
	Support à poignée	1
	3M Câble d'alimentation	1

Tous les composants de la liste peuvent être achetés séparément.
La disponibilité des articles à vendre peut varier en fonction de l’état d’enregistrement des dispositifs médicaux dans chaque pays ou région. Veuillez contacter Medit ou votre distributeur local pour connaître la disponibilité des articles spécifiques.

⚠️ MISE EN GARDE

Conservez le modèle d'entraînement dans un endroit frais, à l'abri de la lumière directe du soleil. Un modèle d'entraînement décoloré peut affecter les résultats du mode entraînement.
La dragonne est conçue spécifiquement pour le poids de l'i700 wireless et ne doit pas être utilisée avec d'autres produits.
Medit Scan for Clinics est inclus dans la clé USB. Ce produit est optimisé pour le PC, et l'utilisation d'autres appareils n'est pas recommandée.
N'utilisez rien d'autre qu'un port USB. Cela pourrait provoquer un dysfonctionnement ou un incendie.
L'outil d'auto-calibrage n'est pas inclus dans l'emballage du i700 wireless. Il peut être acheté séparément chez votre revendeur.

Installer le système i700 wireless

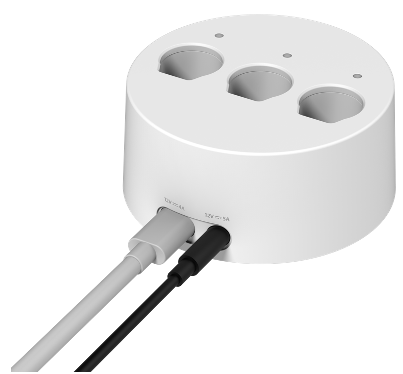

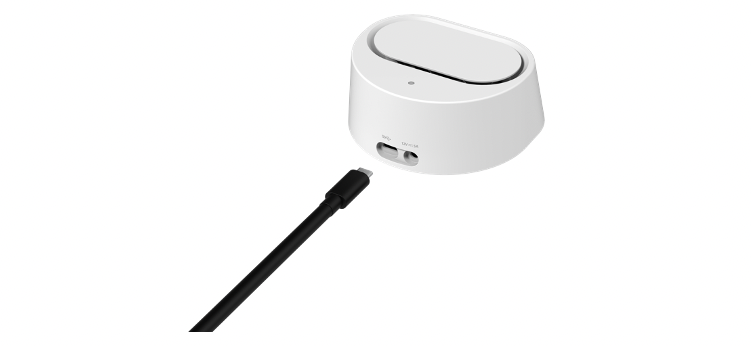

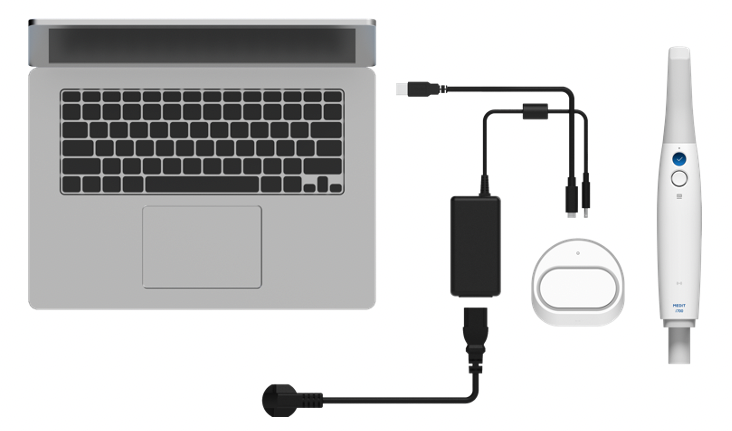

Connectez le hub sans fl i700 wireless (USB C à A)

(1) Connectez le câble USB 3.0 (C à A) au hub sans fl.

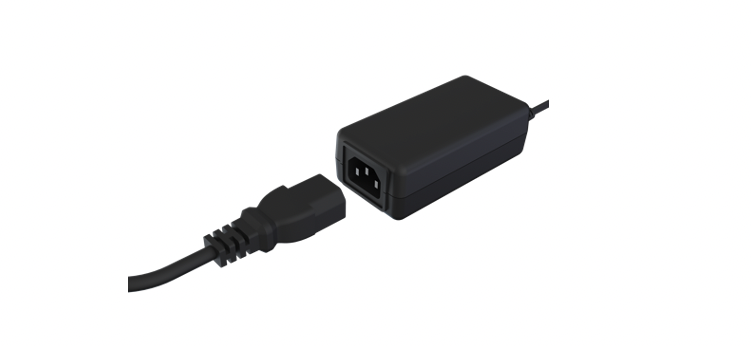

(2) Connectez l'adaptateur au hub sans fl.

(3) Le branchement du cordon d'alimentation à l'adaptateur alimente automatiquement le hub sans fl.

(4) Connectez le connecteur du port A du câble USB 3.0 à un PC.

💡 Le port USB est utilisé uniquement pour la transmission du signal.

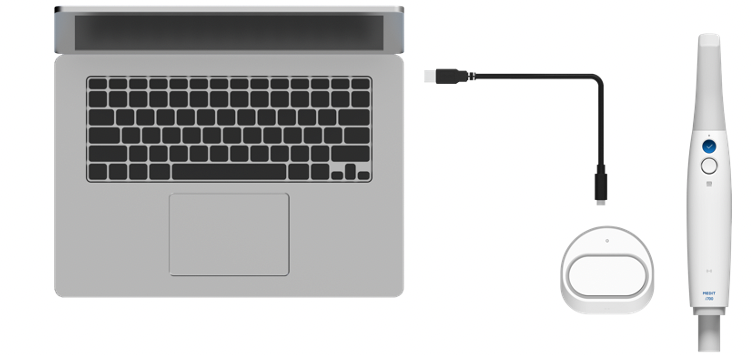

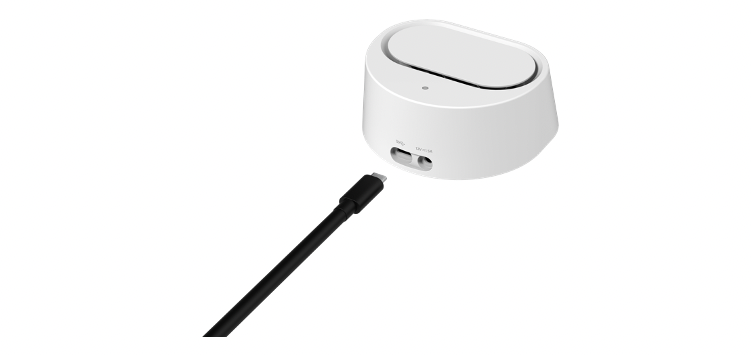

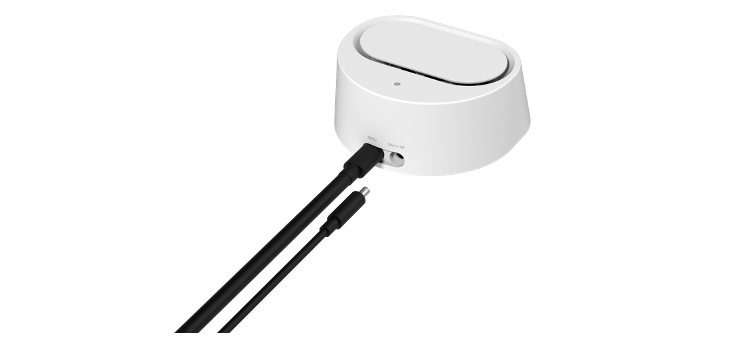

Connecter le hub sans fl i700 wireless (USB C à C)

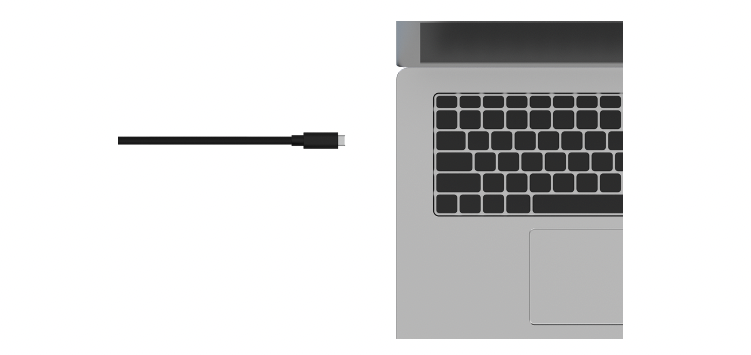

(1) Connectez le câble d'alimentation (C à C) au hub sans fl.

(2) Connectez le câble d'alimentation à un PC.

💡 Une alimentation de 9 Vdc est fournie au port USB.

Configuration minimale requise pour Medit Plug & Scan

USB Type-C / USB Power Delivery prenant en charge la sortie 5V, 3A (anciennement connu sous le nom d'USB Type-C 3.1, 3.2 ou Thunderbolt, etc.)
Selon le fabricant du PC, les conditions de sortie du port peuvent ne pas être remplies et Plug & Scan peut ne pas fonctionner normalement. Si tel est le cas, connectez-le à un concentrateur USB alimenté en externe.

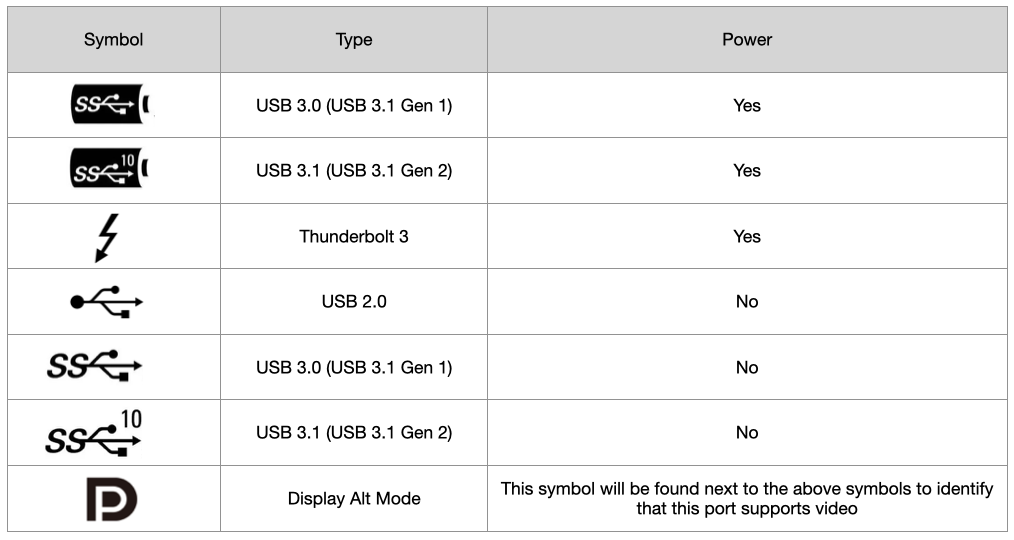

Reportez-vous au tableau ci-dessous pour plus d'informations.

Allumer l'i700 wireless

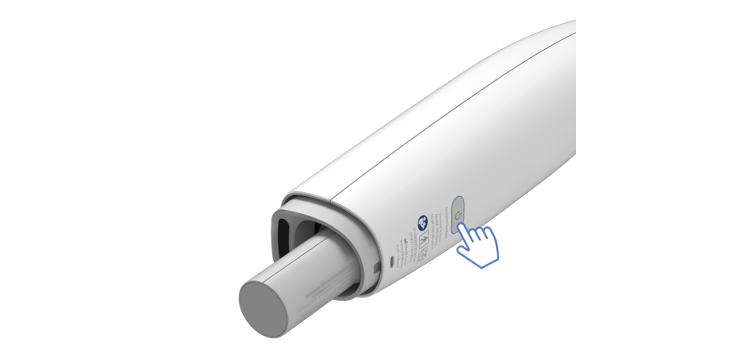

(1) Insérez la batterie dans la pièce à main i700 wireless et appuyez sur le bouton d'alimentation.

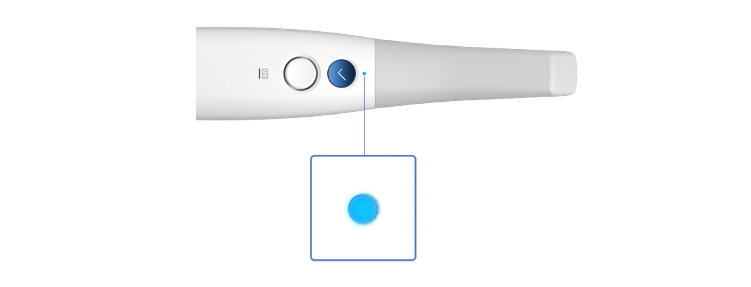

(2) Lorsque l'appareil est sous tension, la LED située sur la partie supérieure de la pièce à main i700 wireless devient bleue.

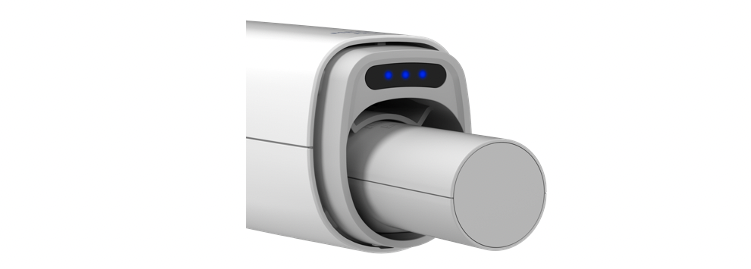

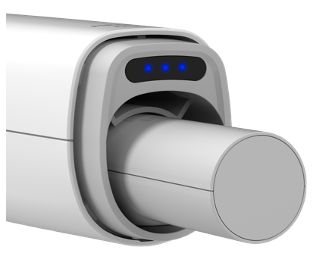

(3) Trois voyants lumineux situés sur la partie inférieure de la pièce à main i700 wireless indiquent le niveau de batterie restant.

3 lumières : 80 - 100 %
2 lumières : 50 - 79 %
1 lumière : 20 - 49 %
1 lumière clignotante : 1 - 19 %
LED éteintes : 0 %

Éteindre l'i700 wireless

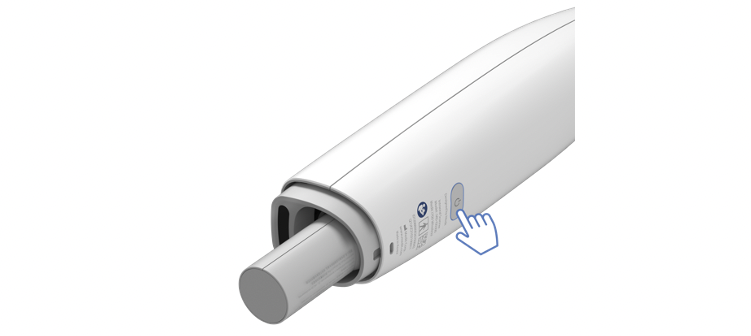

Appuyez sur le bouton d'alimentation situé en bas de la pièce à main i700 wireless et maintenez-le enfoncé pendant 3 secondes. Si la batterie
rechargeable est retirée sans éteindre l'appareil, cela peut réduire la durée de vie de l'i700 wireless et de la batterie.

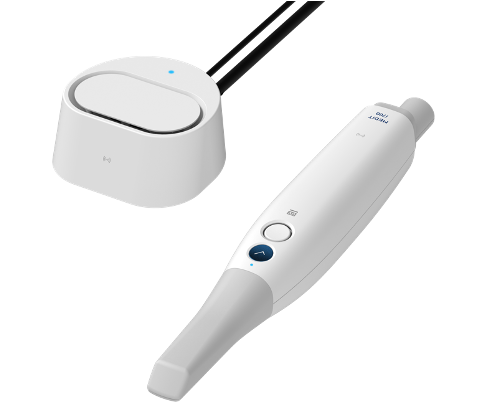

Comment utiliser un hub sans fl

Le i700 wireless est un appareil sans fl qui fonctionne grâce à un module sans fl. C'est pourquoi la pièce à main i700 wireless est dotée d'un émetteur et le hub sans fl d'un récepteur. Le système sans fl i700 wireless utilise deux types de fréquences pour transmettre les données et contrôler la pièce à main
i700 wireless.

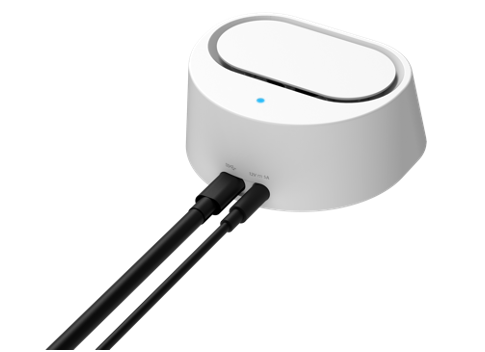

L'alimentation est fournie en connectant le port de l'adaptateur au port d'alimentation de l'hub sans fl. L'alimentation se coupe lorsque le port de l'adaptateur est retiré.

Lorsque l'i700 wireless est allumé, il essaie automatiquement de s'apparier avec le hub sans fl. La pièce à main i700 wireless et le hub sans fl doivent sous tension et placés à portée l'un de l'autre pour s'apparier. Lorsque l'appariement est en cours, la LED située sur le dessus de la pièce à main i700 wireless clignote. Lorsque l'appariement est terminé, la LED s'allume. Vous pouvez commencer à numériser lorsque l'appariement est terminé.

i700 wireless utilise deux modules d'antenne : 60 GHz pour la transmission des données et 2,4 GHz pour le contrôle. La fréquence dépend de la réglementation locale.
La portée opérationnelle réelle est de 5 m maximum et elle peut varier en fonction de l'environnement.
Fréquence 60 GHz : 57-64 GHz
Fréquence 2,4 GHz : 2,4-2,5 GHz

ℹ️ Note

L'alimentation est fournie par le PC connecté sans utiliser les adaptateurs lorsqu'il est connecté avec un câble d'alimentation. Dans ce cas, le PC doit être allumé. Si le câble d'alimentation est retiré du PC, le hub sans fl sera automatiquement mis hors tension et le statut de connexion, tel que l'appariement, sera initialisé.

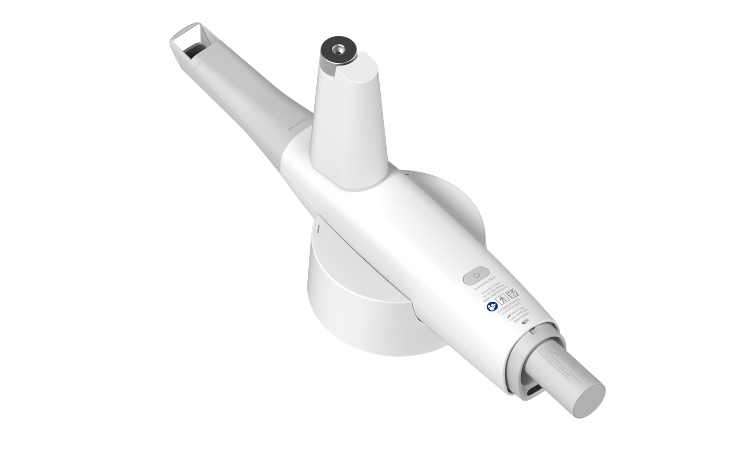

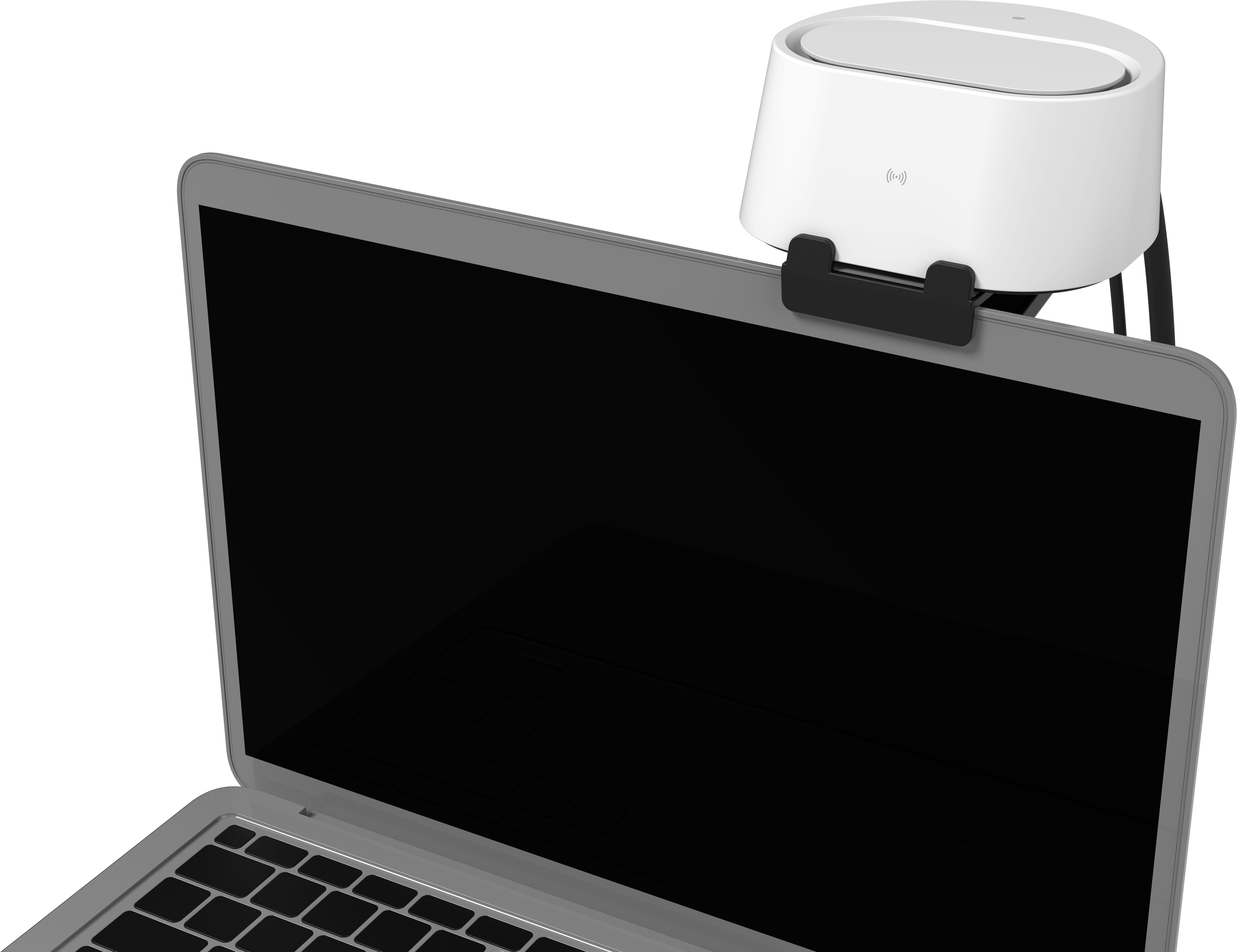

Comment utiliser le Support de Moniteur

Monitor Mount 1.jpg

Comment utiliser la batterie

Batterie rechargeable

Li-ion
3,6 V, 3100 mAh, 11,6 Wh
Insérez la batterie dans la partie inférieure de la pièce à main i700 wireless. Insérez la batterie dans la pièce à main i700 wireless en alignant correctement la borne.

L'autonomie de la batterie est d'une heure.
La durée de vie de la batterie peut varier en fonction de l'environnement de l'utilisateur et du nombre de cycles de la batterie.

Les batteries sont expédiées avec une charge partielle. Veuillez charger complètement la batterie avant la première utilisation.

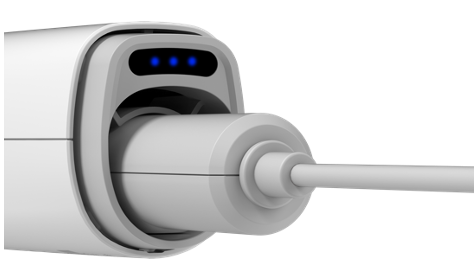

Batterie de rallonge

La batterie de rallonge est une batterie câblée de type câble qui est utilisée à la place d'une batterie rechargeable. Aucune recharge n'est nécessaire car l'alimentation est fournie par le câble.
Connectez le connecteur en forme de batterie à la pièce à main i700 wireless et connectez le câble à la borne du chargeur de batterie.

Appuyez sur le bouton d'alimentation situé sur la partie inférieure de la pièce à main i700 wireless pour l'alimenter.

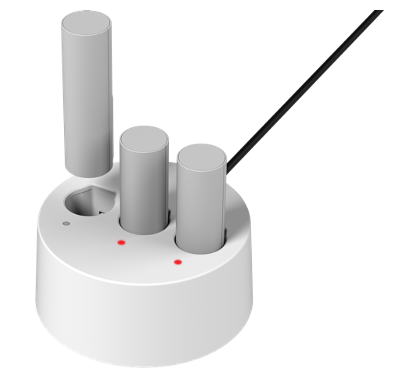

Comment utiliser le chargeur de batterie

Connectez l'adaptateur au port d'alimentation du chargeur de batterie pour l'alimenter. L'alimentation se coupe lorsque le port de l'adaptateur est retiré.

Insérez la batterie rechargeable dans le chargeur de batterie en orientant correctement les bornes de charge.

Le chargeur de batterie est uniquement destiné aux batteries rechargeables. Il faut compter jusqu'à 2 heures et 30 minutes pour une charge complète. Le temps de charge peut varier en fonction de l'environnement de l'utilisateur et du nombre de cycles de la batterie.

ℹ️ Note

Le voyant du chargeur clignote en bleu lorsque la batterie est en charge. Lorsque la charge est complète, le voyant s'allume en bleu.

ℹ️ Note

Si la batterie n'est pas correctement insérée dans le chargeur de batterie, le voyant du chargeur clignote en rouge. Dans ce cas, retirez la batterie du chargeur, vérifez l'absence de corps étrangers sur les deux bornes de la batterie et du chargeur, essuyez-les délicatement avec un chiffon doux, puis réinsérez la batterie.

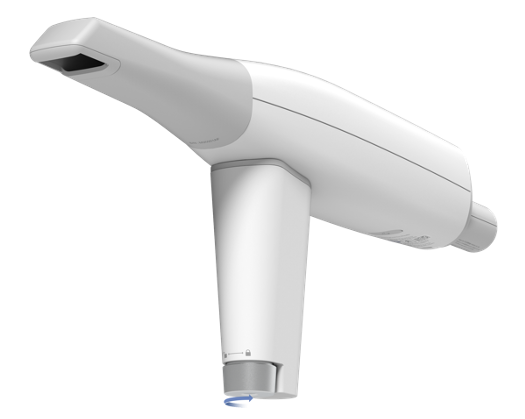

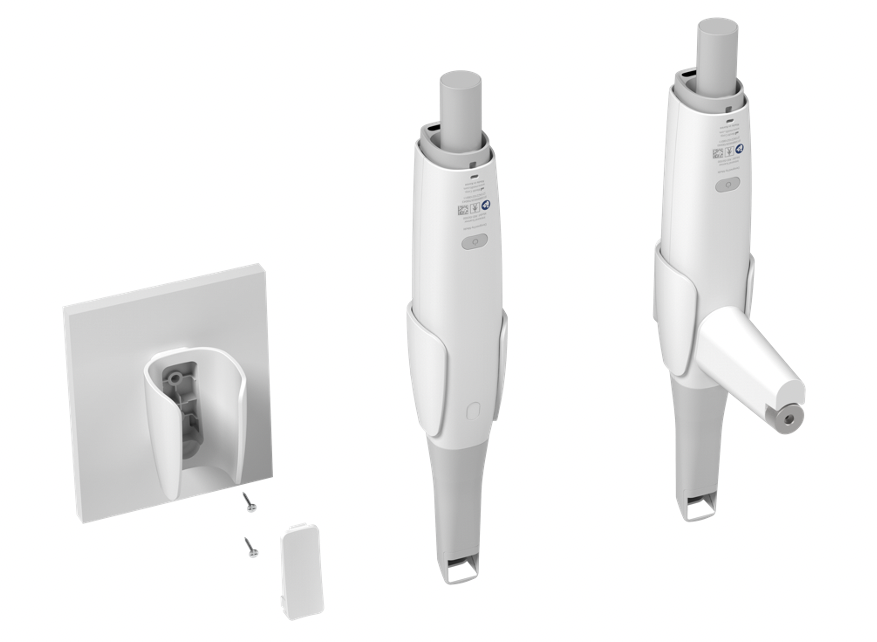

Comment monter le manche

L'i700 wireless est équipé d'un émetteur de signaux sans fl situé à l'endroit où se trouve le logo i700 wireless. En fonction de vos expériences et de vos habitudes, vous pouvez tenir la zone où est monté l'émetteur. Couvrir la zone d'émission peut interférer avec la communication du hub sans fl. Par conséquent, un manche est fourni pour être monté sur la pièce à main i700 wireless pour une prise en main plus confortable.

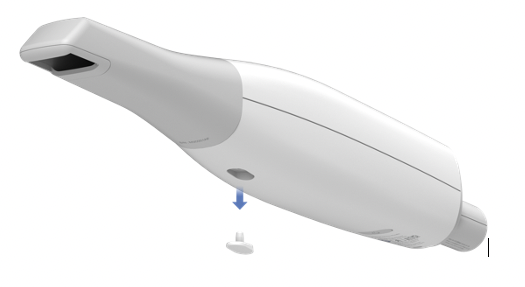

1. Retournez la pièce à main i700 wireless pour trouver le silicone.
