🔍 Mesurer

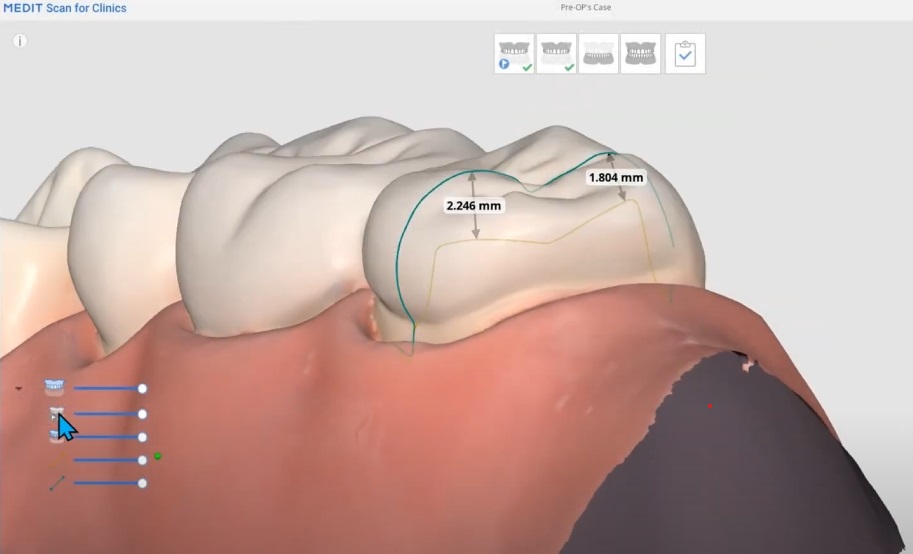

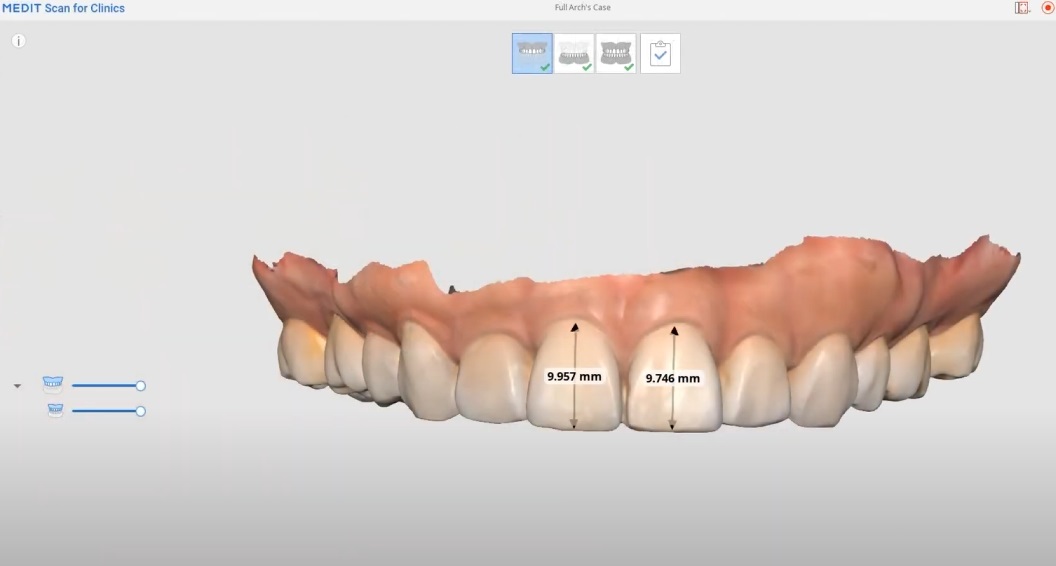

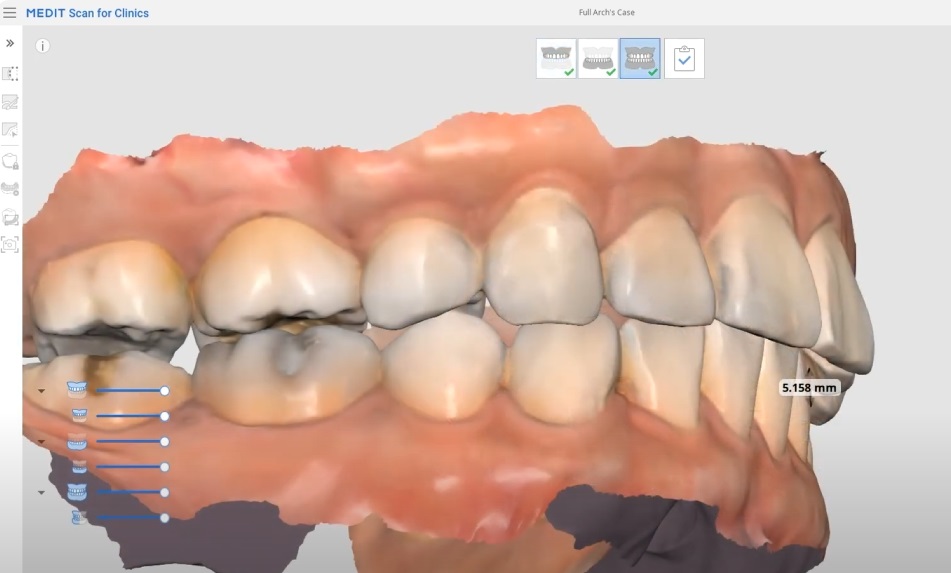

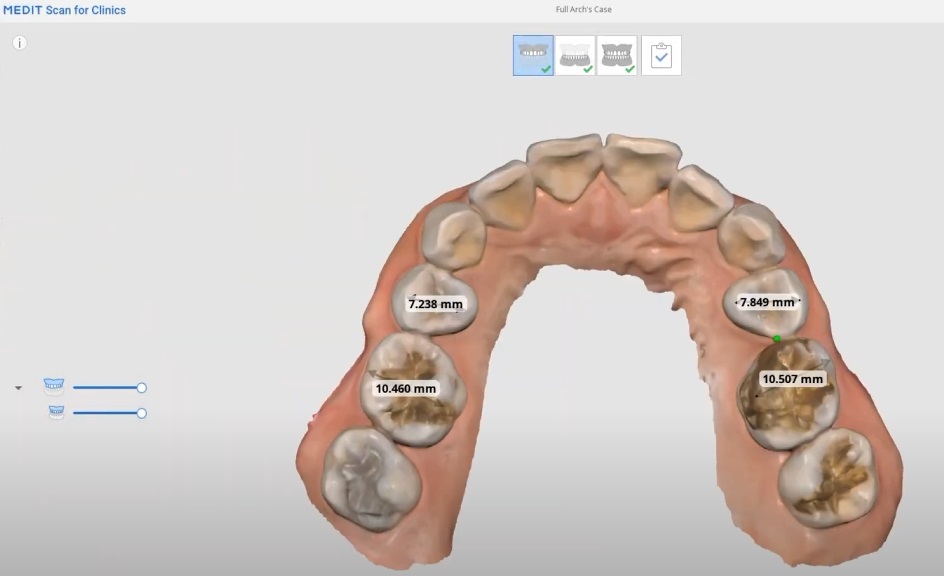

Vous pouvez mesurer une distance, un angle, une longueur, etc., sur les données de numérisation afin de trouver le nombre de dents retirées pour la préparation, la hauteur de l’occlusion, la longueur des dents, etc.

⚠︎ Les sections et les résultats de mesures que vous avez créés à l’aide de la fonctionnalité Mesurer ne seront pas conservés après que vous aurez quitté la fonctionnalité. Si vous devez conserver le résultat de mesures, vous pouvez effectuer une capture d’écran à l’aide de la fonctionnalité Capture d’écran.

1. Activez la fonctionnalité Mesurer dans la section Outils.

2. Après avoir sélectionné la région d’intervention pour la mesure, cliquez sur Confirmer afin de commencer la fusion.

3. Différentes options de commande vous permettent de mesurer la distance, l’angle, la longueur, la zone, etc., sur les données de numérisation.



❏ Options de commandes

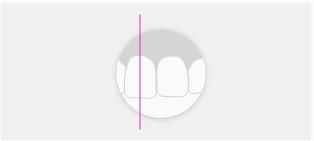

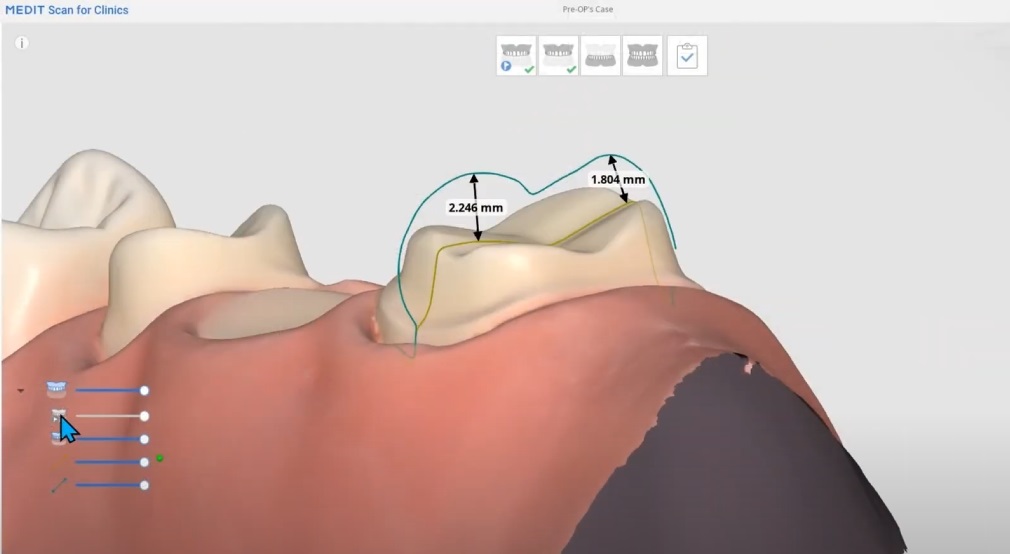

Créer une ligne de coupe

• Dessine une ligne pour créer un plan de coupe.
• Vous pouvez dessiner plusieurs lignes.

 Vue coupe

• Oriente l’affichage perpendiculairement à la ligne de coupe.

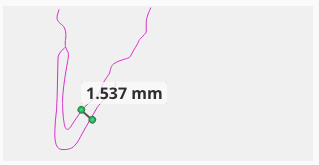

Un point (distance)

• Mesure la plus courte distance entre un point sélectionné et la surface ou la coupe la plus proche.

Deux points (distance)

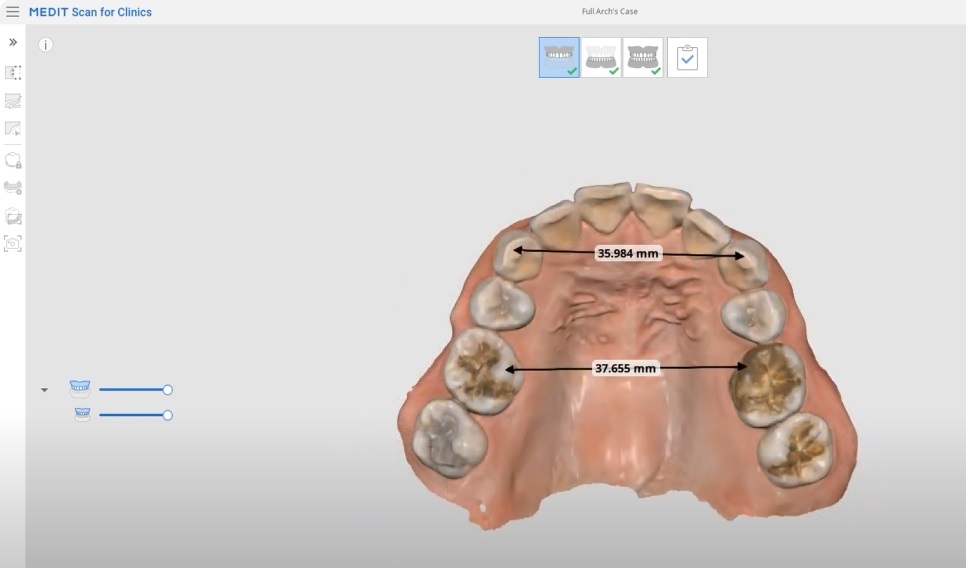

• Mesure la distance entre deux points.

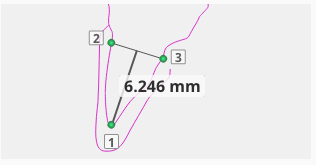

Trois points (distance)

• Mesure la distance entre le premier point et la ligne reliant les deux autres points.

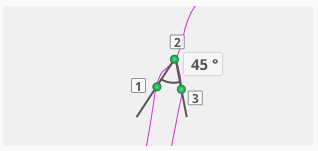

Trois points (angle)

• Calcule un angle entre deux lignes formées par trois points.
• La ligne 1 relie le premier point et le second point.
• La ligne 2 relie le second point et le troisième point.

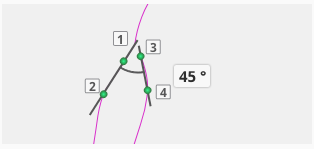

Quatre points (angle)

• Calcule un angle entre deux lignes formées par quatre points.
• La ligne 1 relie le premier point et le second point.
• La ligne 2 relie le troisième point et le quatrième point.

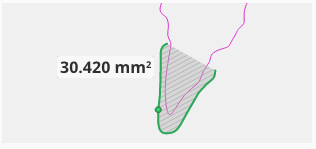

Un point (surface)

• Calcule la surface d’un plan de coupe choisi par un point.

⚠️ Un plan de coupe est requis.

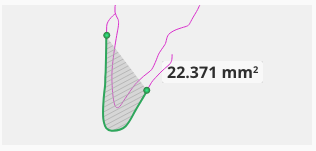

Deux points (surface)

• Calcule la surface fermée par deux points sur un plan de coupe.

⚠️ Un plan de coupe est requis.

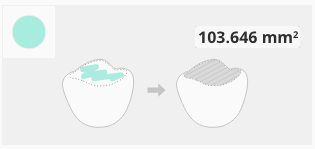

Mesurer une surface 3D

• Calcule la surface sélectionnée par des outils de sélection.

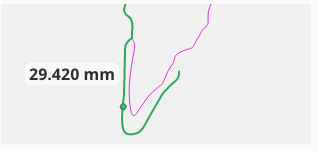

Un point (longueur)

• Calcule la longueur de la ligne sélectionnée.

⚠️ Un plan de coupe est requis.

Deux points (longueur)

• Calcule la longueur entre deux points sur la ligne sélectionnée.

⚠️ Un plan de coupe est requis.

Écarts

• Calcule les écarts entre les données de référence et les données cibles.

Confirmer

• Affiche le résultat calculé à l’aide des données sélectionnées.

Supprimer

• Supprime la ligne de coupe sélectionnée ou un résultat de mesure.

Quitter

• Vous amène à l’étape précédente.

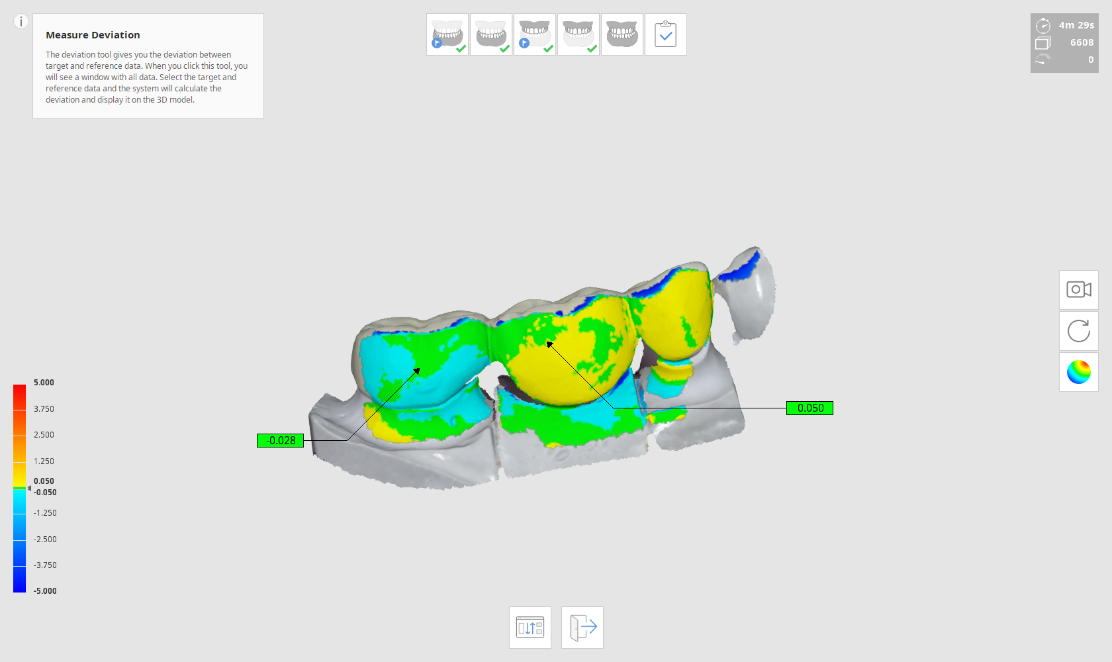

❏ Comment utiliser la fonctionnalité d’écart

• La fonctionnalité d’écart est disponible lorsqu’il y a au moins deux jeux différents de données de numérisation.

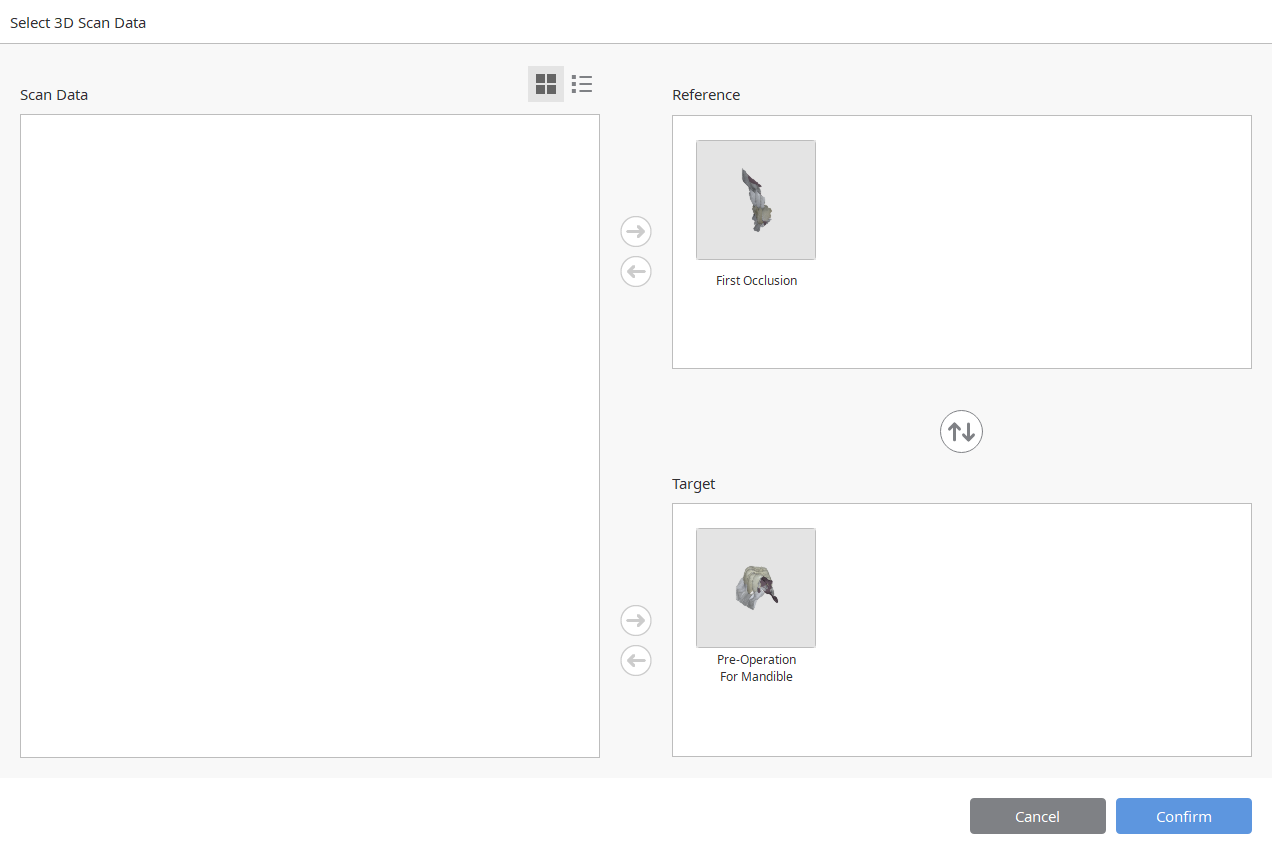

• Activez la fonctionnalité d’écart, sélectionnez les données de référence et les données cibles, et cliquez sur Confirmer.

• Les écarts sont indiqués au moyen de la carte en couleurs. Cliquez sur une position particulière pour lire la valeur de son écart.

• Vous pouvez personnaliser la plage d’index en cliquant deux fois sur le nombre : la valeur maximale des données de couleur (1~50 mm) ; la tolérance acceptable (0,001~9 mm).

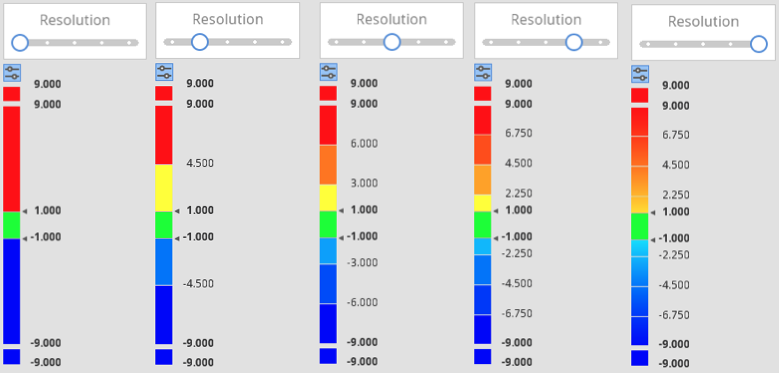

• Plus la résolution est élevée, plus la gamme de couleurs est divisée en classes.

• Cliquez sur Quitter pour mettre fin au mode Écart et retourner au mode Mesurer.
