📖 Outils de la barre d'outils principale

La barre d'outils principale comprend des outils pour modifier et évaluer le modèle 3D, ainsi que des informations sur le scanner.



Outils de découpage



Les outils de découpage permettent d'éditer et d'éliminer le bruit des données.

	Découpage polyligne	Permet de supprimer toutes les entités à l'intérieur d'une polyligne dessinée à l'écran.
	Découpage pinceau	Supprime toutes les entités situées sur une trajectoire dessinée à main levée sur l'écran. Seule la face avant sera sélectionnée. Le pinceau est disponible en trois tailles différentes.
	Découpage Rapide	Retire rapidement les données détachées du reste des données.

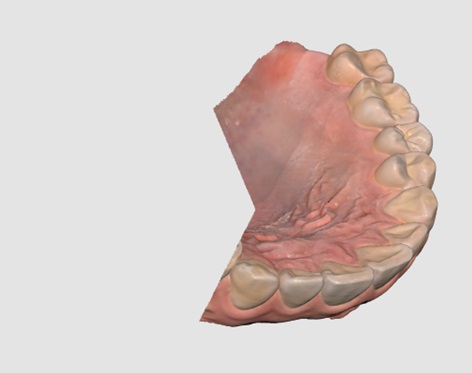

Découpage polyligne

1. Cliquez sur "Découpage polyligne" dans l'Outil de découpage de la barre d'outils principale.

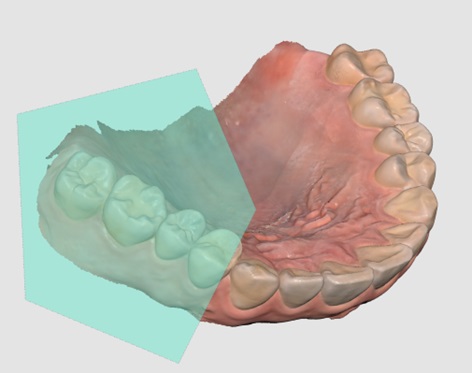

2. Dessinez une polyligne autour de la zone à supprimer dans les données 3D.

3. Supprimez la région sélectionnée en cliquant avec le bouton droit de la souris.


Découpage pinceau

Avec le Découpage pinceau, vous pouvez supprimer toutes les entités d'un chemin dessiné à main levée sur l'écran. Les outils suivants sont disponibles au bas de l'écran lorsque vous sélectionnez l'outil Découpage pinceau.

	Taille de pinceau	Permet de définir la taille du pinceau. Le pinceau est disponible en trois tailles différentes.
	Découpage manuel de bruit	Élimine les données parasites inutiles dans la zone sélectionnée à l'aide d'un pinceau.
	Découpage de bruit automatique	Permet de supprimer automatiquement les données parasites superflues en fonction de la direction de vue.

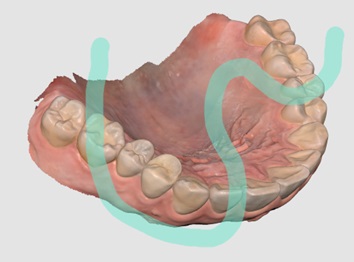

1. Cliquez sur "Découpage pinceau" dans l'outil Découpage de la barre d'outils principale.

2. Sélectionnez la taille du pinceau en bas.

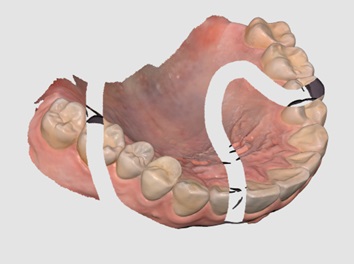

3. Sélectionnez les zones où le bruit doit être éliminé. Seule la face avant sera sélectionnée.

4. La zone sélectionnée avec la souris est automatiquement supprimée.


Découpage manuel de bruit

Vous pouvez supprimer manuellement les données parasites inutiles.

🔎Note

Lorsque cette option est désactivée, vous pouvez sélectionner une zone à l'aide d'un pinceau, mais la zone n'est pas supprimée.



1. Cliquez sur l'icône de l'outil "Découpage manuel de bruit" en bas.

2. Sélectionnez la taille du pinceau en bas.

3. Sélectionnez les zones où le bruit doit être éliminé.
4. La zone sélectionnée avec la souris est automatiquement supprimée.

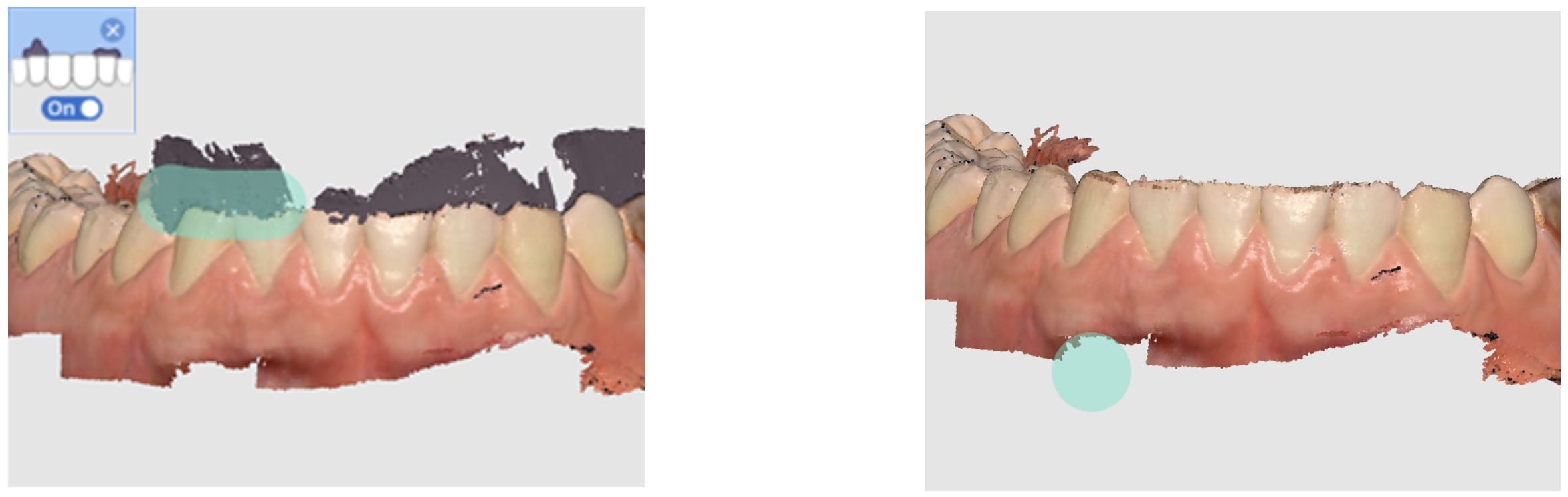

Découpage automatique du bruit

Vous pouvez automatiquement couper les tissus mous superflus tels que les lèvres, les joues et la langue.

1. Cliquez sur l'icône de l'outil "Découpage automatique du bruit" en bas.
2. Le programme supprime automatiquement les tissus mous inutiles.

Découpage Rapide

1. Cliquez sur "Découpage rapide" dans l'outil Découpage de la barre d'outils principale.

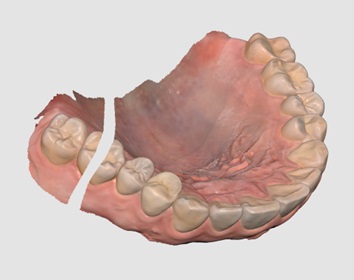

2. Cliquez sur les données séparées du reste des données de numérisation.

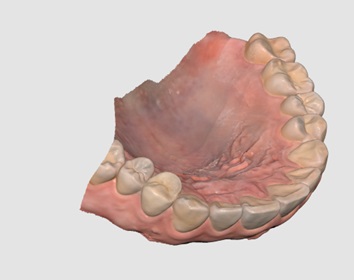

3. La zone isolée où vous avez cliqué est supprimée comme ci-dessous.


Outils de fonction

	Verrouiller la zone	Permet de verrouiller une zone spécifique à l'aide des outils de sélection.
	Analyse de contre-dépouille	Analyse la zone de contre-dépouille en fonction de la direction d'insertion.
	Échangez Maxillaire et Mandibule	Intervertit les scans du maxillaire et de la mandibule. Cette fonction est utile si l'opérateur numérise accidentellement la mauvaise mâchoire.
	Aperçu du résultat	Affiche l'aperçu de la zone sélectionnée pour vérifier la qualité des données avant le traitement proprement dit.
	Ligne de marge	Crée une ligne de marge automatiquement ou manuellement. Les informations relatives à la ligne de marge peuvent également être importées dans un programme de conception.
	Nettoyage intelligent des données	Filtrez les données sur les tissus mous en supprimant les données non fiables à l'aide de la Carte de fiabilité.
	Rejouer le scan	Relit le processus de numérisation.
	Caméra HD	Prenez des images 2D avec des données de modèle 3D et partagez les images avec un laboratoire.
	Enregistrer Piliers	Enregistrez un pilier dans la bibliothèque en le numérisant vous-même ou en l'important. Une fois enregistré, vous pouvez l'utiliser pour la mise en Correspondance de la bibliothèque de piliers.

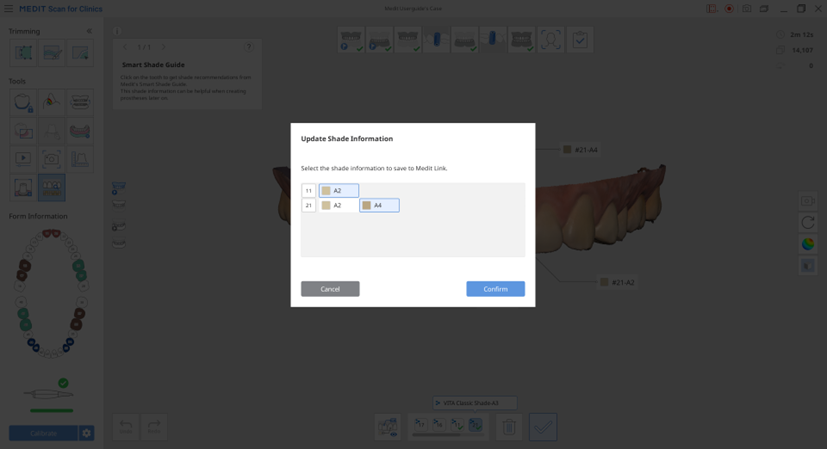

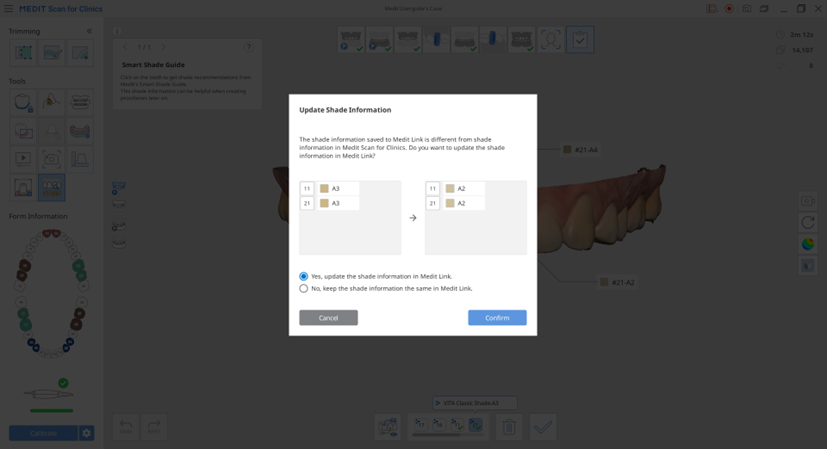

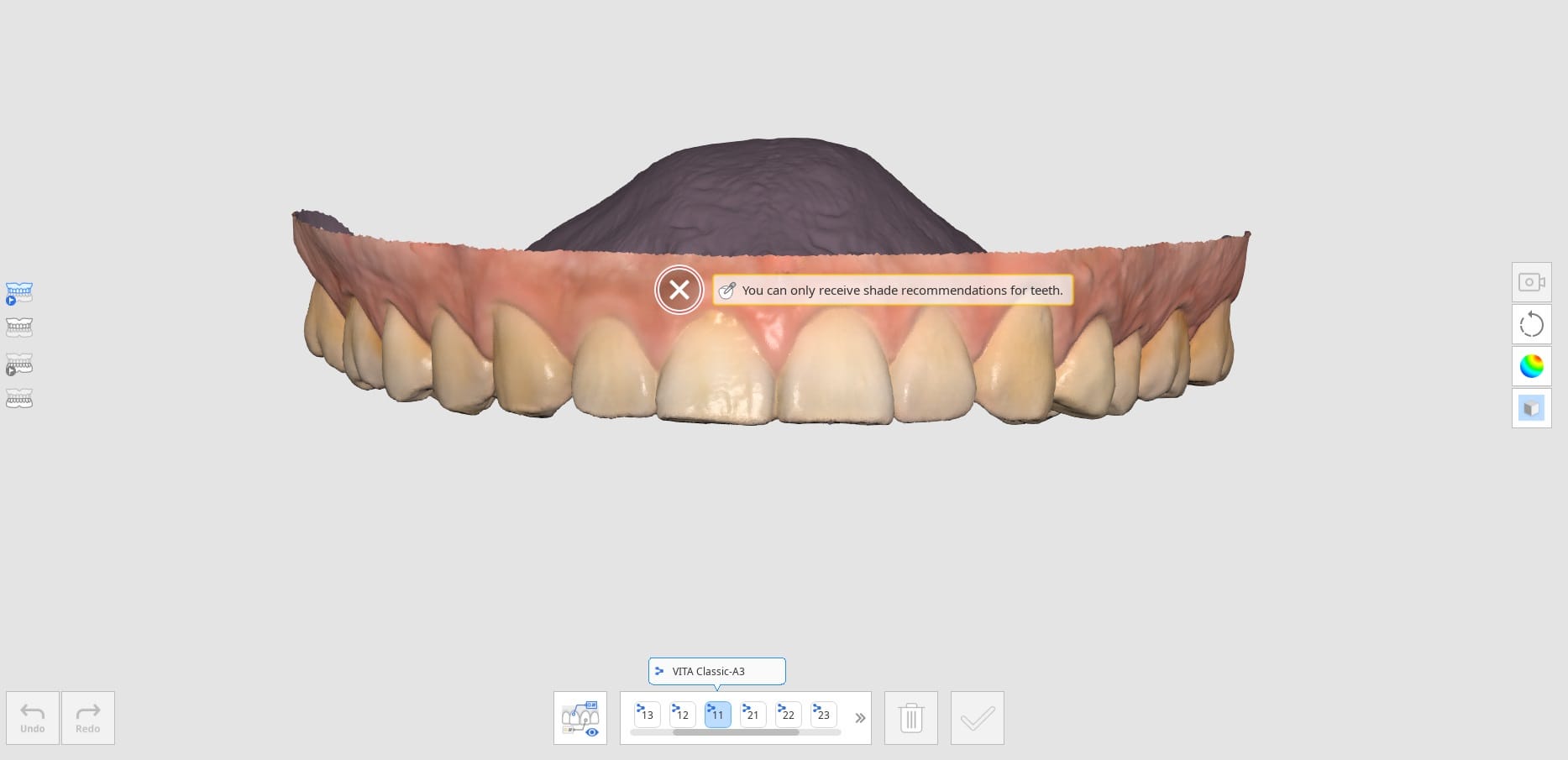

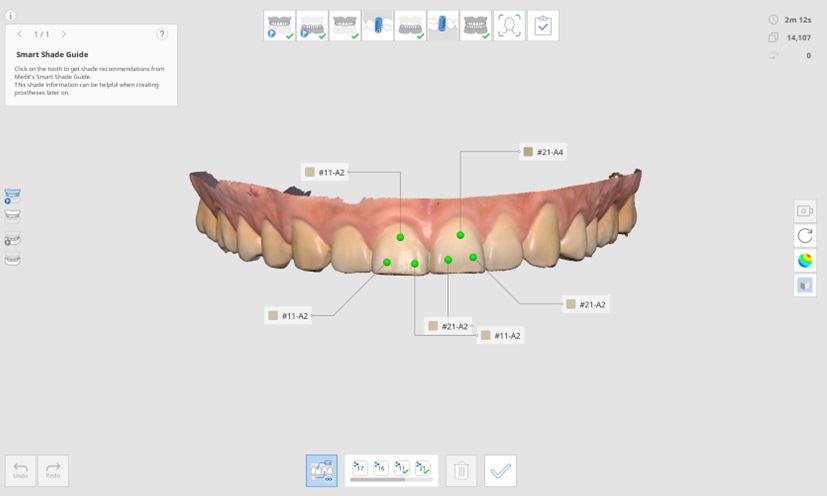

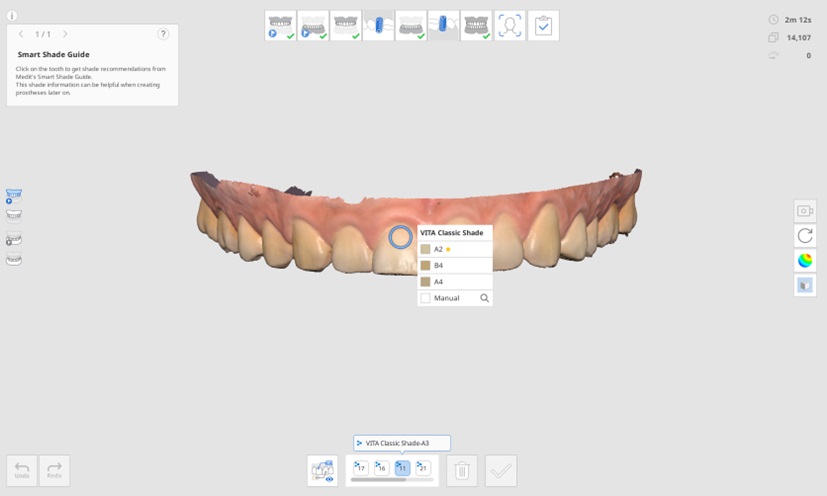

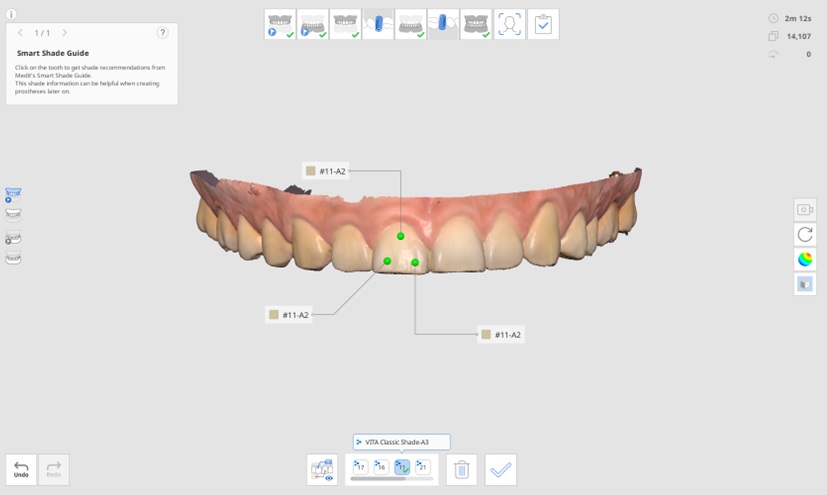

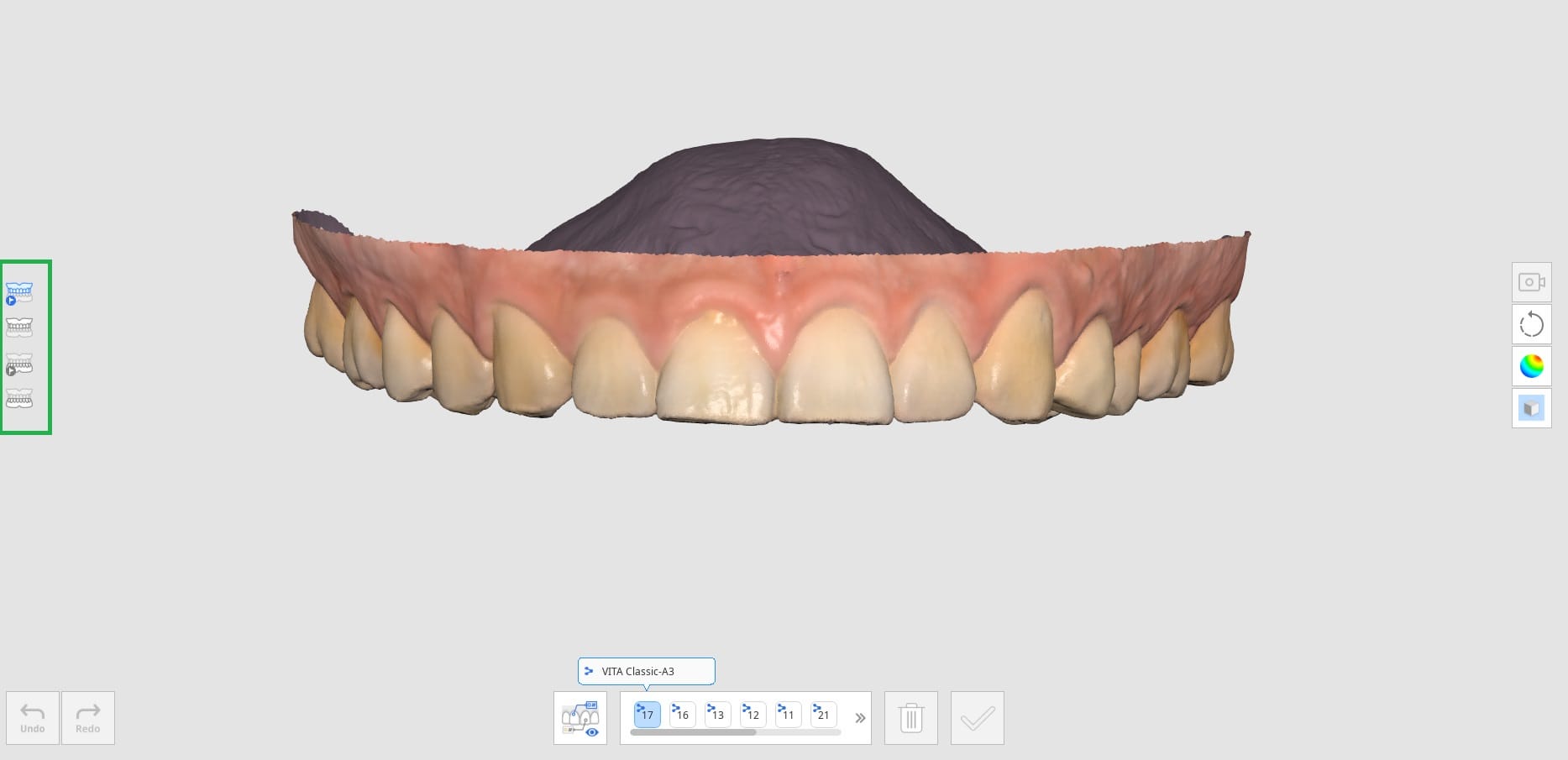

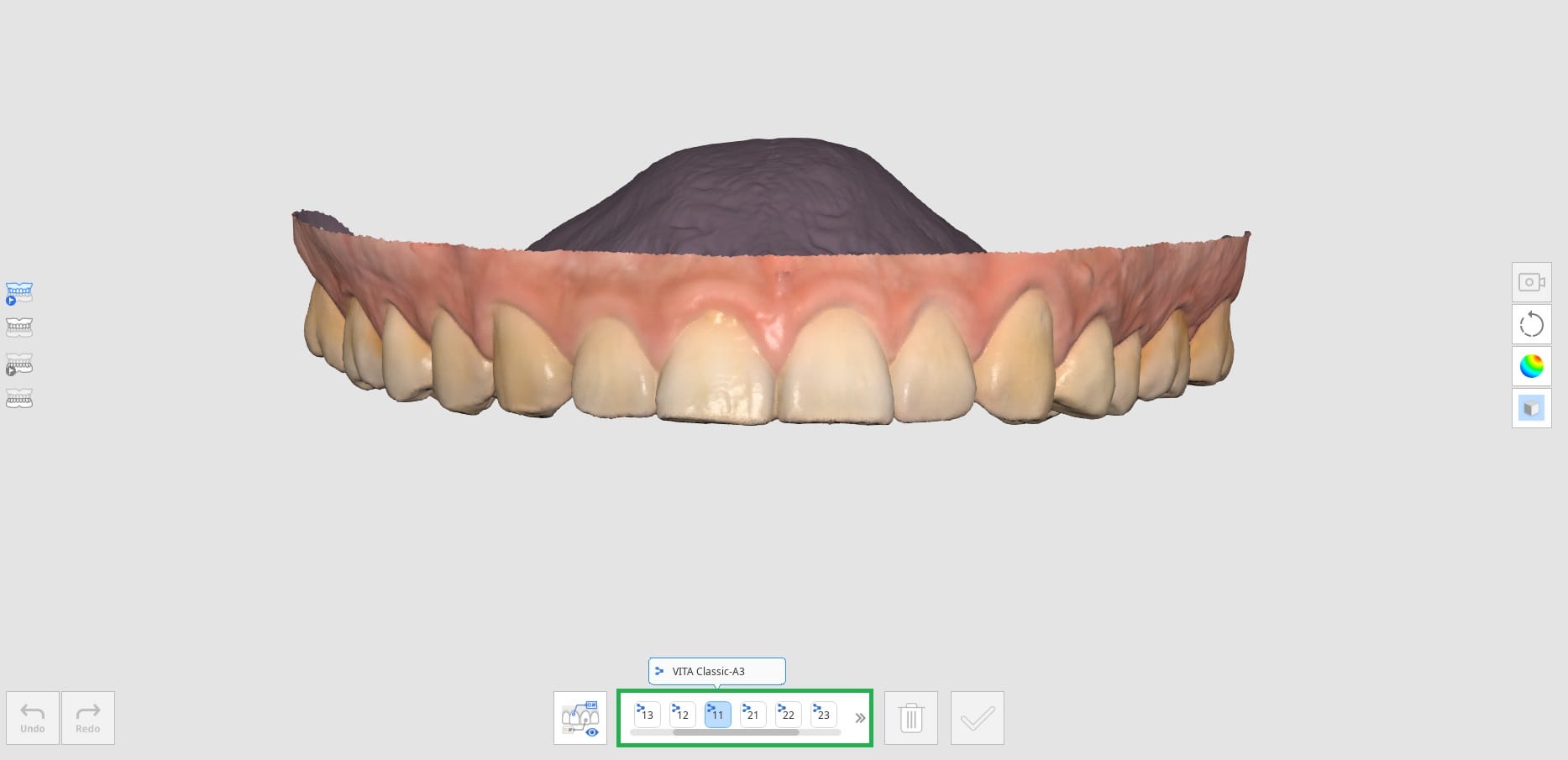

	Guide de teintes intelligent	Fournit des recommandations de teintes intelligentes.

Si vous sélectionnez l'un des outils de fonction ci-dessus dans la barre d'outils principale, les outils de sélection suivants s'affichent en bas pour travailler sur la fonction.

	Sélection polyligne	Sélectionne toutes les entités au sein d'une forme polyligne à l'écran.
	Cercle	Sélectionne toutes les données dans une zone circulaire.
	Sélection pinceau	Sélectionnez toutes les entités sur un chemin tracé à main levée sur l'écran. Le pinceau est disponible en trois tailles différentes.
	Sélection intelligente d'une seule dent	Permet de sélectionner automatiquement la zone d'une seule dent en un clic. Vous pouvez cliquer sur la dent ou la faire glisser. * Cet outil est utile pour Verrouiller la zone, Ligne de marge, Révision de la préparation et Révision du scan intelligent.
	Sélection	Activez le mode de sélection pour sélectionner des zones à l'aide des outils de sélection ci-dessus.
	Désélection	Activez le mode de désélection pour désélectionner des zones à l'aide des outils de sélection ci-dessus.
	Effacer toute la sélection	Efface la totalité de la sélection.
	Confirmer	Appliquer les résultats pour l'outil sélectionné.

Verrouiller la zone

Vous pouvez bloquer une zone spécifique à l'aide des outils de sélection afin que la numérisation ultérieure n'affecte pas les formes de la zone bloquée, mais seulement la couleur.

🔎Note

Cette fonction est utile pour préserver les données de la gencive rétractée numérisées après le retrait du cordon.

1. Cliquez sur "Zone de Verrouillage" dans la barre d'outils principale.

2. Sélectionnez une zone à verrouiller à l'aide des outils de sélection de zone.

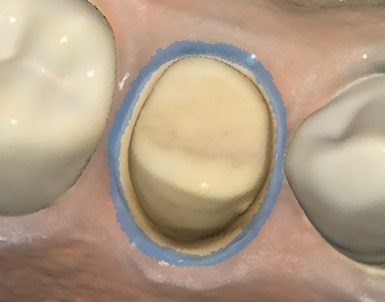

3. Sélectionnez la zone que vous souhaitez verrouiller. La zone sélectionnée est présentée dans une couleur différente.


Vous pouvez déverrouiller la zone verrouillée en effectuant l'une des opérations suivantes :

1. Cliquez sur l'icône de l'outil "Désélection" pour passer en mode désélection, sélectionnez un outil de sélection et masquez les zones à déverrouiller.

2. Cliquez sur l'icône de l'outil "Effacer toute la sélection" pour déverrouiller toutes les zones verrouillées.


Analyse de contre-dépouille

Analyse la zone de contre-dépouille en fonction de la direction d'insertion. La direction d'insertion peut être déterminée par la Direction automatique ou la Direction manuelle.

	Direction automatique	Le système calcule automatiquement la direction dans laquelle la zone de contre-dépouille est minimisée. Il affiche alors la zone de contre-dépouille sur l'écran de visualisation.
	Direction manuelle	Le système calcule la zone de contre-dépouille en fonction de la direction du regard de l'utilisateur. L'utilisateur peut modifier la direction de la vue en déplaçant ou en faisant pivoter les données. Il affiche alors la zone de contre-dépouille sur l'écran de visualisation.

Analyse de contre-dépouille avec Direction automatique

1. Cliquez sur l'icône de l'outil "Analyse de contre-dépouille" dans la barre d'outils principale.

2. Sélectionnez la région d'intérêt pour calculer la zone de contre-dépouille à l'aide des outils de sélection de zone.

3. Si aucune zone n'est sélectionnée, le programme calculera la zone de contre-dépouille pour l'ensemble du modèle 3D dans la zone d'affichage des données.
4. Cliquez sur l'icône "Direction automatique" en bas.

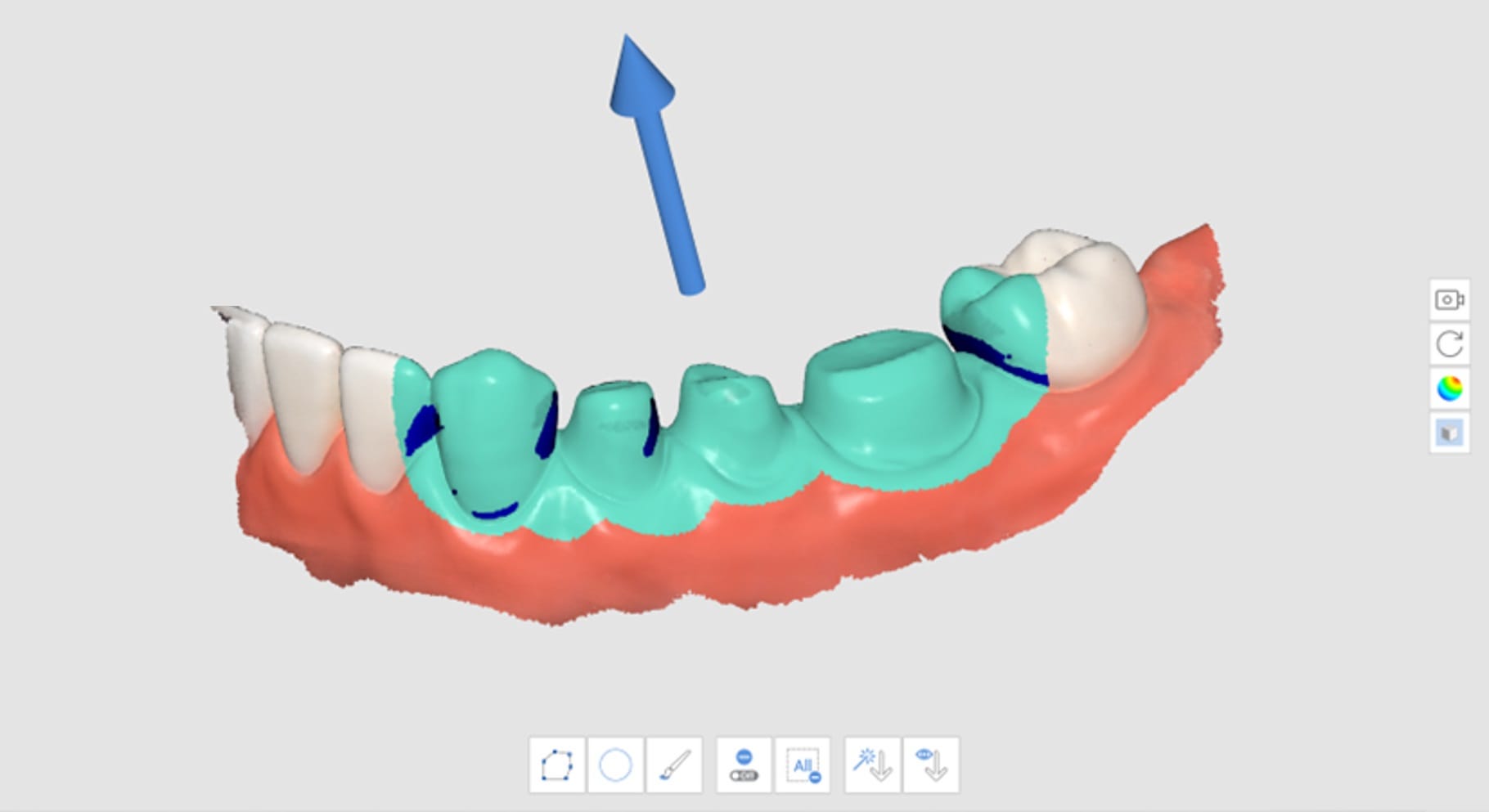

5. Une flèche du chemin d'insertion apparaît dans la direction où la zone de contre-dépouille est minimisée, et les zones de contre-dépouille sont représentées en bleu foncé.

6. Vous pouvez modifier la direction du chemin d'insertion en cliquant avec le bouton gauche de la souris et en faisant glisser la flèche.


Analyse de contre-dépouille avec Direction manuelle

1. Cliquez sur l'icône de l'outil "Analyse de contre-dépouille" dans la barre d'outils principale.

2. Sélectionnez la région d'intérêt pour calculer la zone de contre-dépouille à l'aide des outils de sélection de zone.
3. Utilisez les outils "Déplacer", "Pivoter", "Zoom avant" et "Zoom arrière" de la barre d'outils latérale pour modifier la direction du modèle.
4. Cliquez sur l'icône "Direction manuelle" en bas.

5. Une flèche du chemin d'insertion apparaît dans la direction du point de vue de l'utilisateur.
6. Vous pouvez modifier la direction du chemin d'insertion en cliquant avec le bouton gauche de la souris et en faisant glisser la flèche.

Échangez Maxillaire et Mandibule

Lorsque la mandibule est numérisée par erreur dans l'étape de numérisation du maxillaire ou vice versa, vous pouvez le corriger à l'aide de cette fonction.

1. Cliquez sur l'icône de l'outil "Échanger Maxillaire et Mandibule" dans la barre d'outils principale.

2. Les données actuelles aux étapes Maxillaire et Mandibule sont permutées.

Aperçu du résultat

1. Cliquez sur l'icône de l'outil "Aperçu du résultat" dans la barre d'outils principale.

2. Sélectionnez une zone à prévisualiser à l'aide des outils de sélection de zone.

3. Cliquez sur "Étape suivante" pour afficher le résultat.

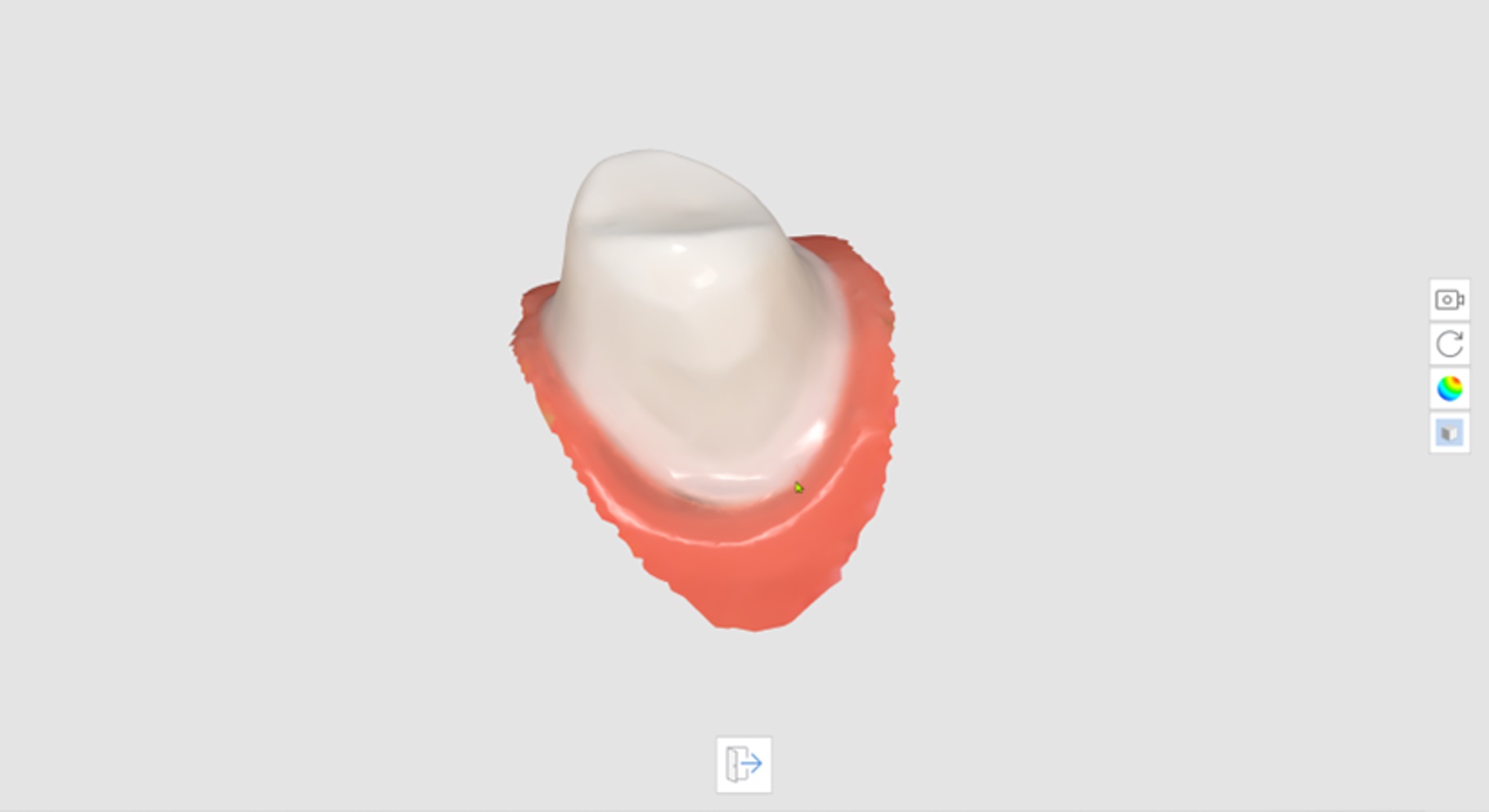

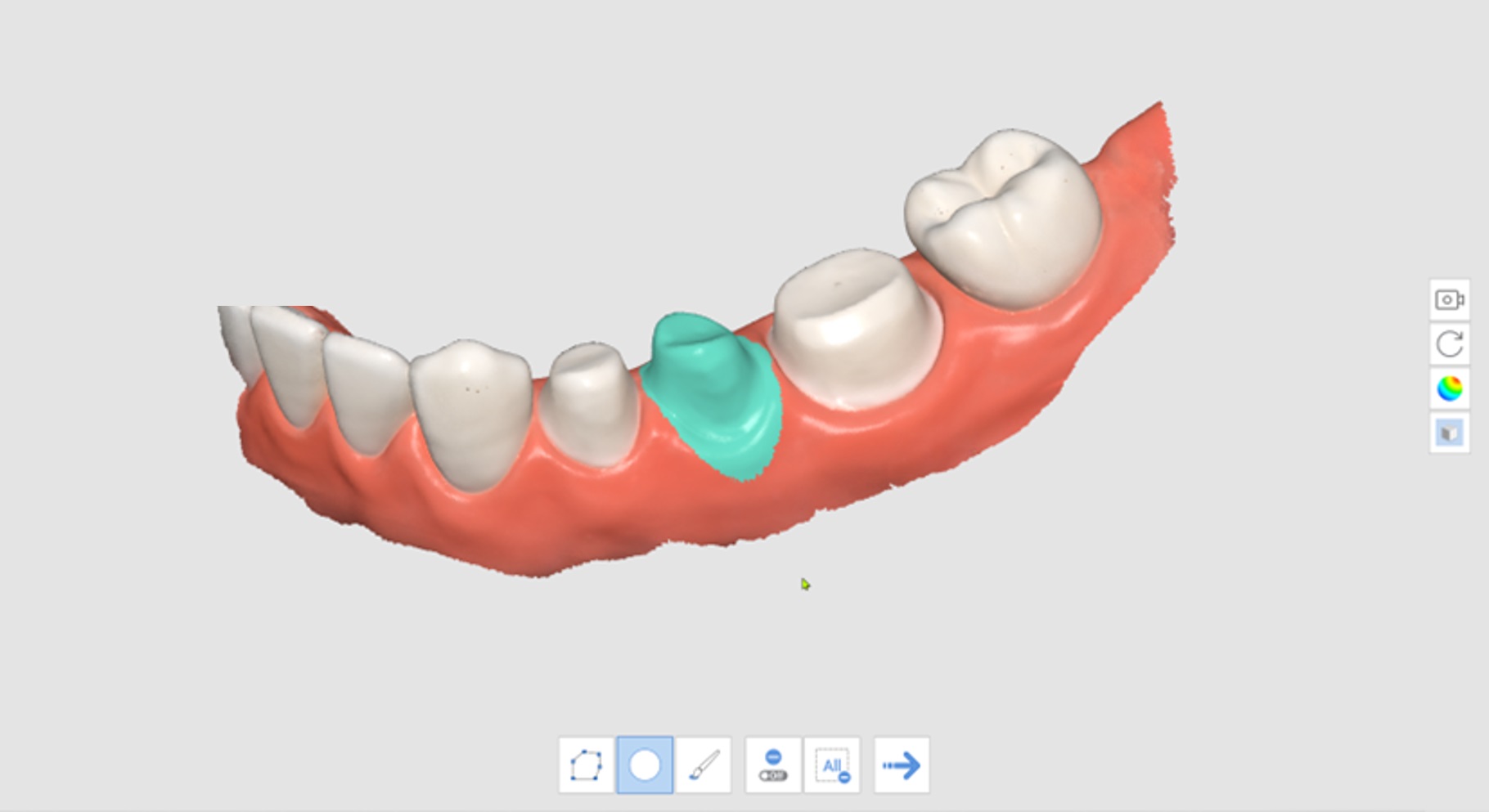

4. Prévisualiser le résultat.

5. Cliquez sur "Quitter" pour revenir à l'étape précédente.


Ligne de marge

Les outils suivants sont fournis pour la fonction Ligne de marge.

	Création automatique	Créer automatiquement une ligne de marge en fonction des points sélectionnés par l'utilisateur. En sélectionnant plusieurs points, une ligne de marge fermée sera créée.
	Changement de la vue dynamique	Activez cette option pour faire pivoter automatiquement les données en fonction de la direction de la vue.
	Création manuelle	Créer une ligne de marge manuellement en fonction des points sélectionnés par l'utilisateur. Lorsqu'une courbe fermée est complétée par l'ajout manuel de points de contrôle, une ligne de marge est créée.
	Modifier	Permet de modifier la ligne de marge. L'utilisateur peut ajouter, déplacer et supprimer les points de contrôle d'une ligne de marge.
	Supprimer	Supprime la ligne de marge.
	Mode d'affichage de la courbure	Permet de mesurer la courbure de surface des données pour afficher les données en différentes couleurs à travers une carte de couleurs. Si la couleur est plutôt rougeâtre, il s'agit d'un relief et si la couleur est plutôt bleuâtre, il s'agit d'une dépression. Vous pouvez utiliser le curseur de l'intervalle d'expression de la couleur pour ajuster le rayon de la couleur.
	Vue de section	Affiche la section transversale de la zone où se trouve le pointeur de la souris. Cela permet d'éviter que des zones ne soient masquées lors d'un zoom rapproché et de vérifier plus attentivement la marge agrandie.

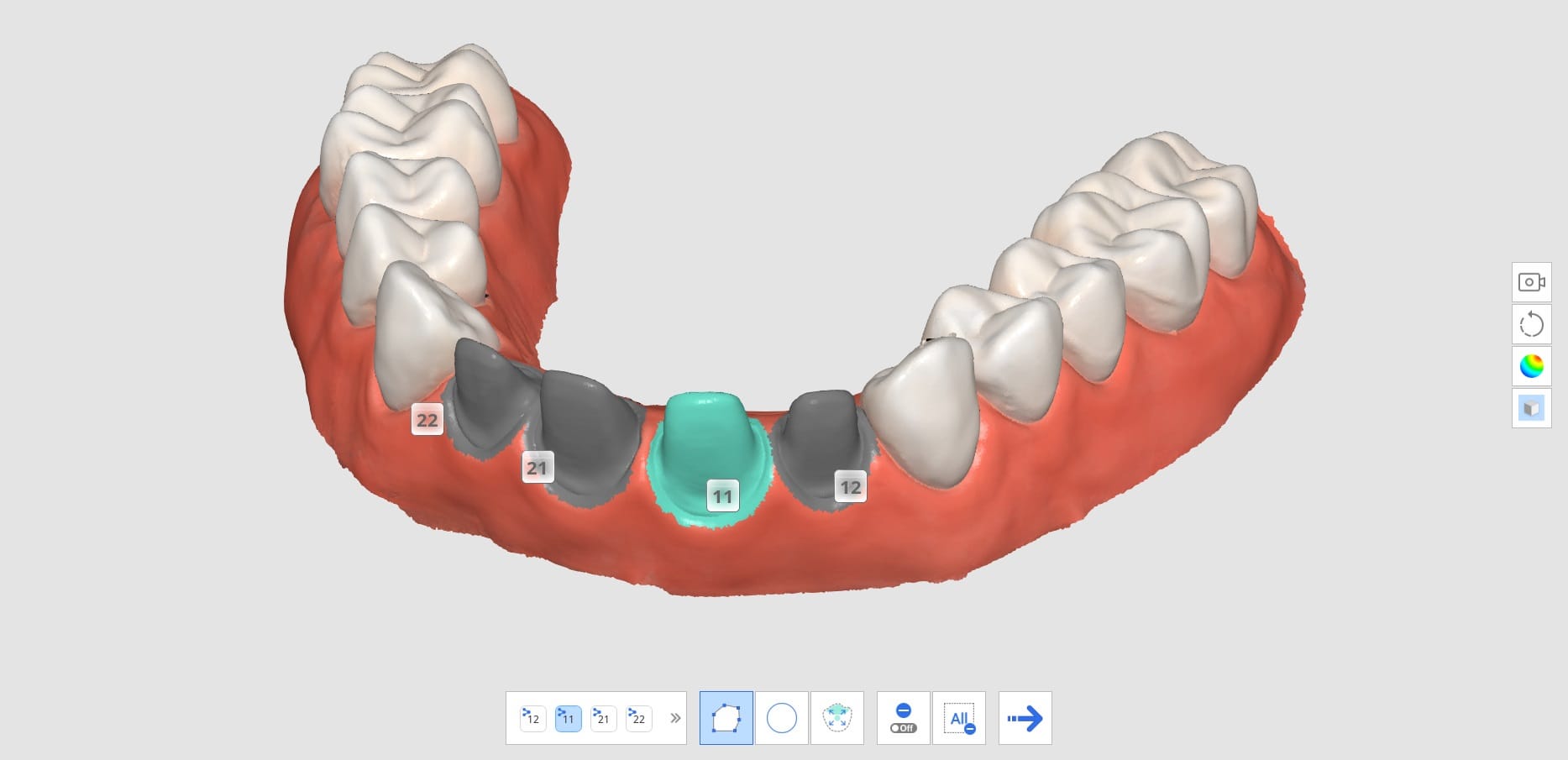

1. Cliquez sur l'icône de l'outil "Ligne de marge" dans la barre d'outils principale.

2. Sélectionnez l'étape Maxillaire ou Mandibule.
3. Sélectionnez un numéro de dent.
4. Sélectionnez une zone pour le numéro de dent sélectionné à l'aide des outils de sélection des zones et cliquez sur l'icône "Étape suivante".

5. Cliquez sur l'icône "Étape suivante".

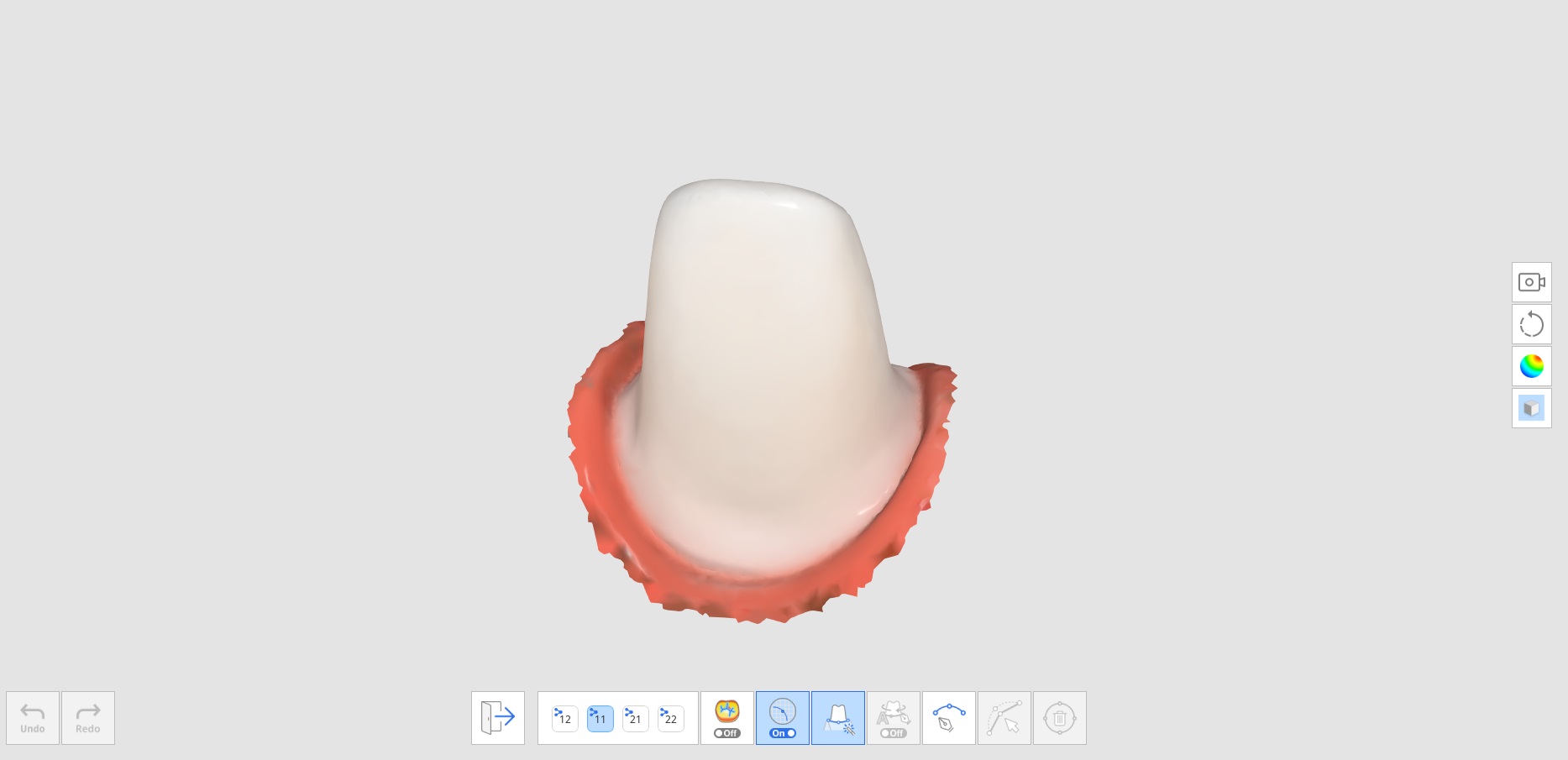

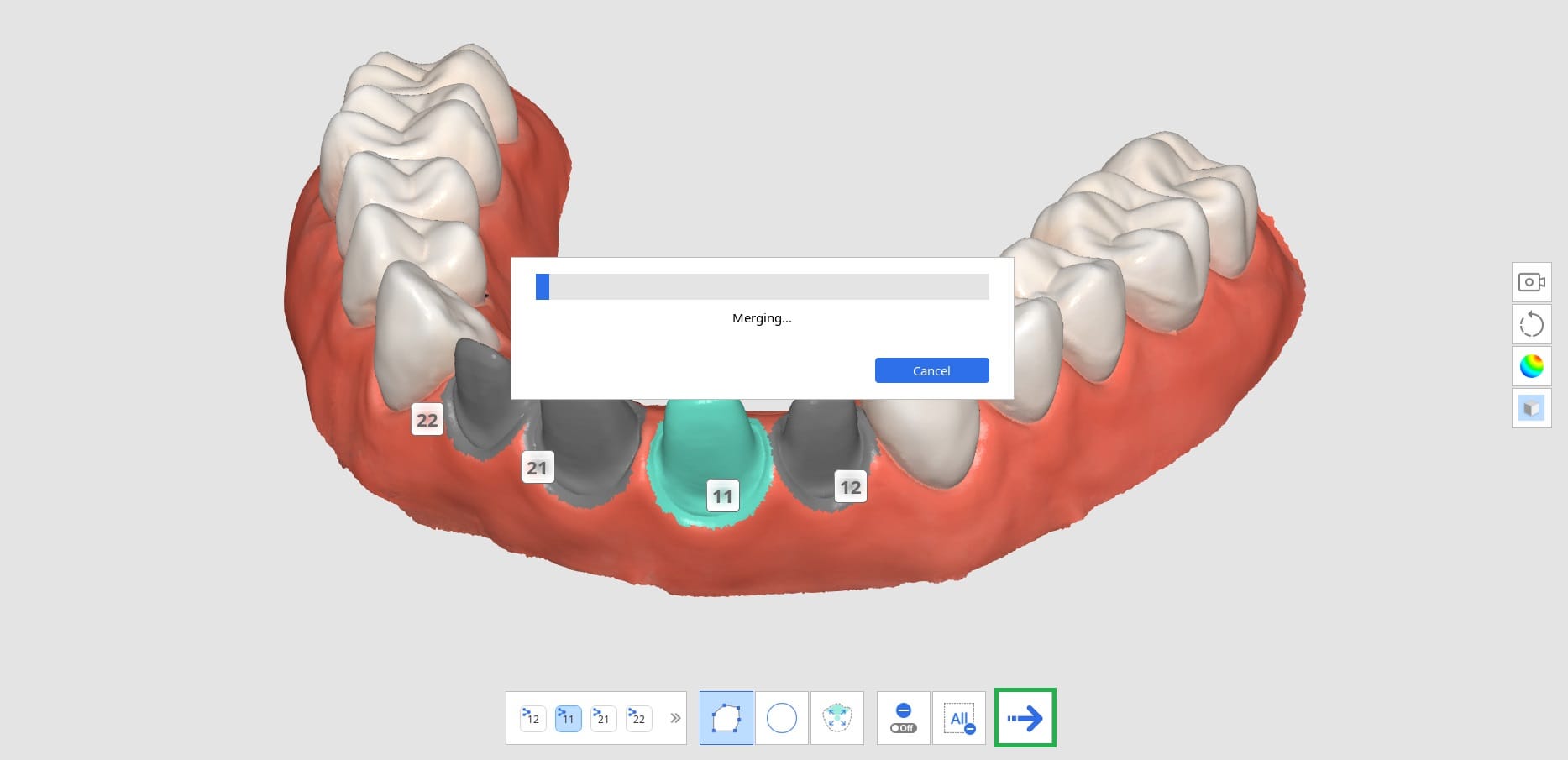

6. Le système génère un résultat temporaire avec la zone sélectionnée. Vous pouvez créer une ligne de marge à l'aide de ces données de résultat.
7. Cliquez sur l'icône "Création automatique" ou "Création manuelle" pour tracer la ligne de marge.
   1. Création automatique : Cliquez sur l'icône "Création automatique" et sélectionnez les points. Ensuite, la ligne de marge sera automatiquement créée sur la base des points de contrôle sélectionnés.
   2. Création manuelle : Cliquez sur l'icône "Création manuelle" et marquez des points le long de la ligne de marge en utilisant le bouton gauche de la souris pour relier chaque point au suivant. Maintenez la souris enfoncée et déplacez-la pour affiner la position du point sur la Vue de section.

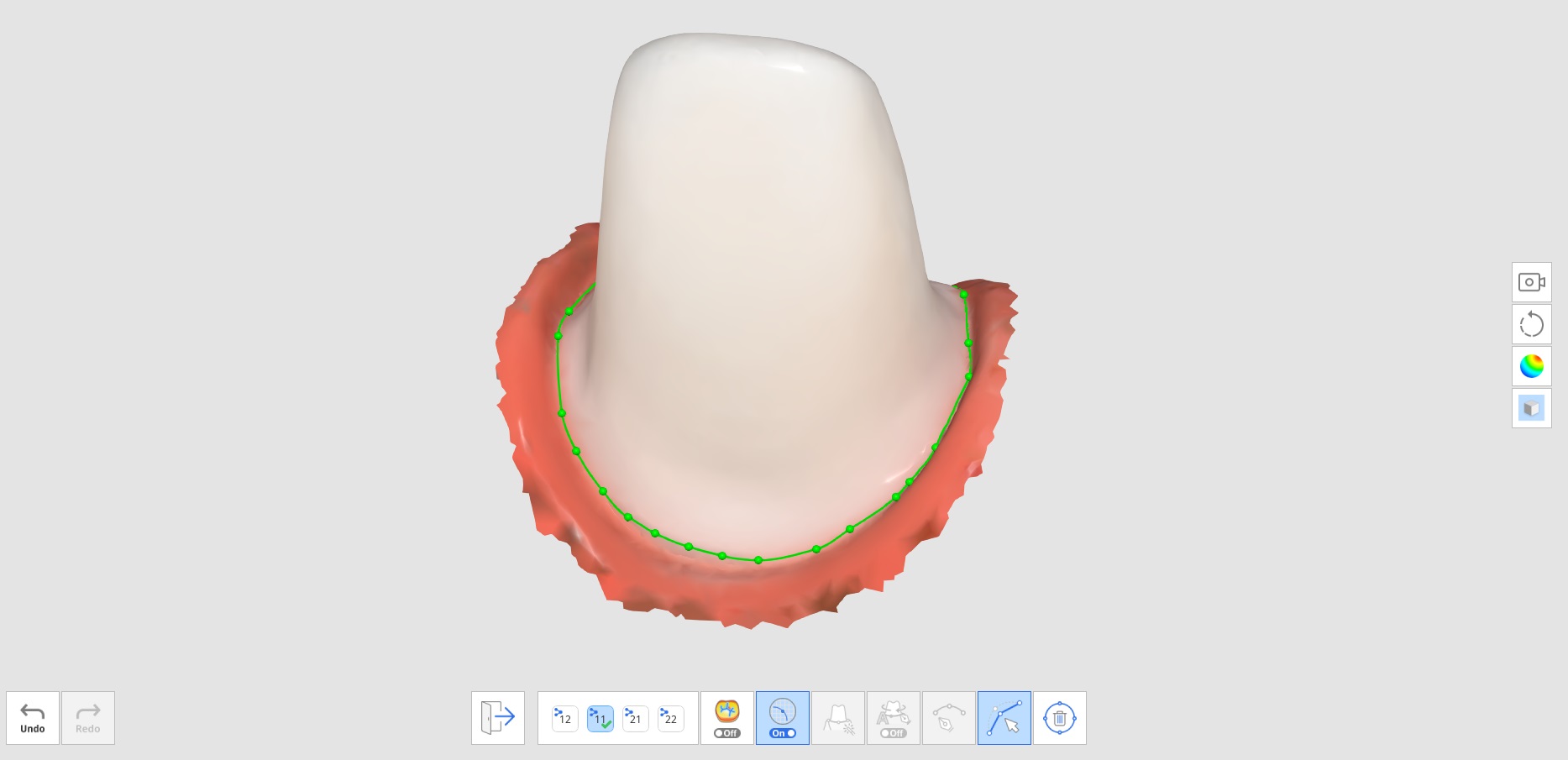

8. Vous pouvez effectuer des ajustements en cliquant sur l'icône "Modifier".
   • Ajouter un point de contrôle : cliquez avec le bouton gauche de la souris sur la ligne de marge
   • Supprimer un point de contrôle : cliquez avec le bouton droit de la souris sur un point de contrôle
   • Déplacer un point de contrôle sur le modèle 3D : cliquez avec le bouton gauche de la souris sur un point de contrôle et faites-le glisser
   • Déplacer un point de contrôle sur la section : cliquez avec le bouton gauche de la souris et maintenez-le enfoncé pendant 1 seconde sur un point de contrôle, puis faites-le glisser

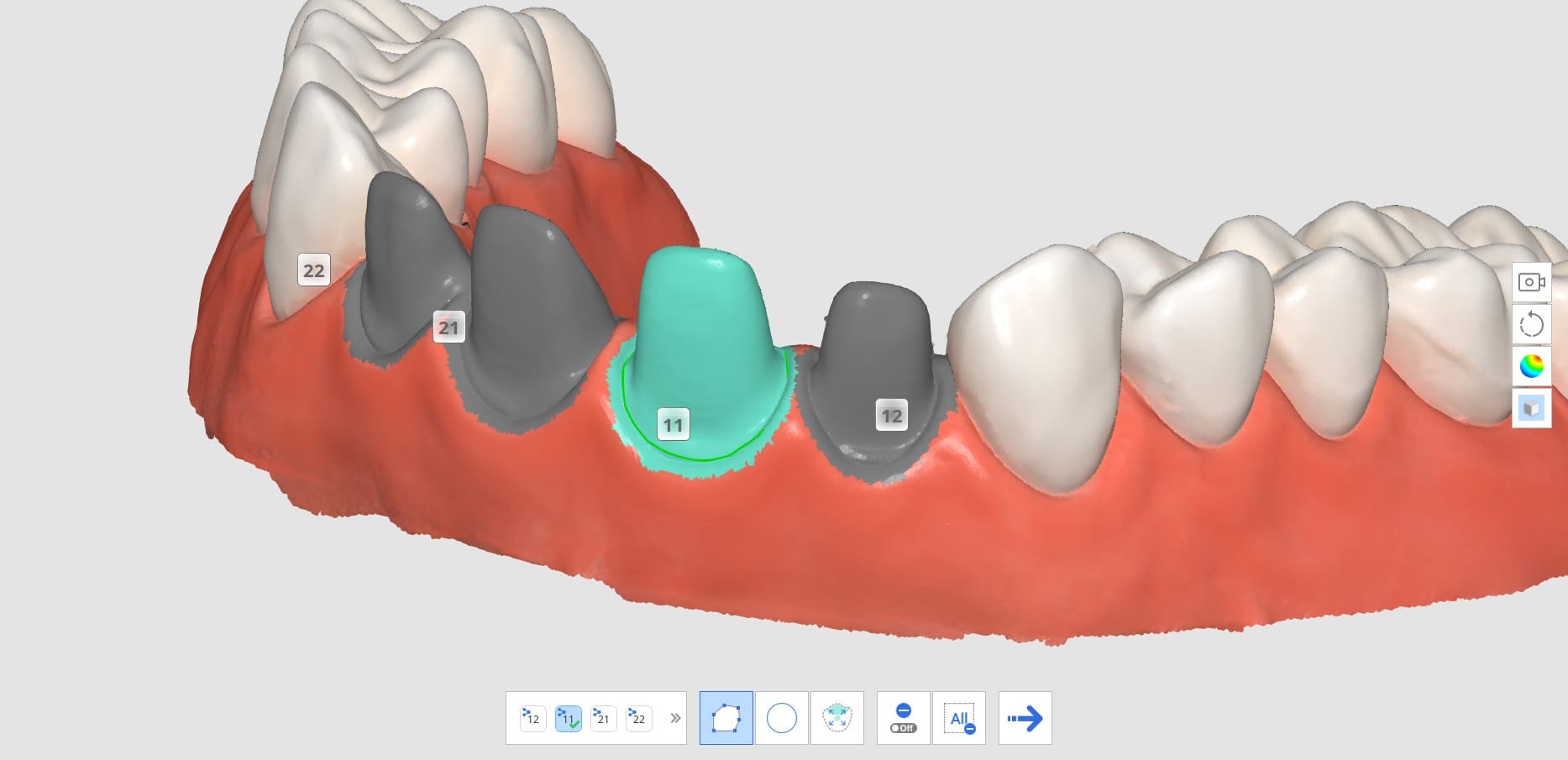

9. Cliquez sur " Quitter " pour afficher la ligne de marge avec le numéro de la dent.

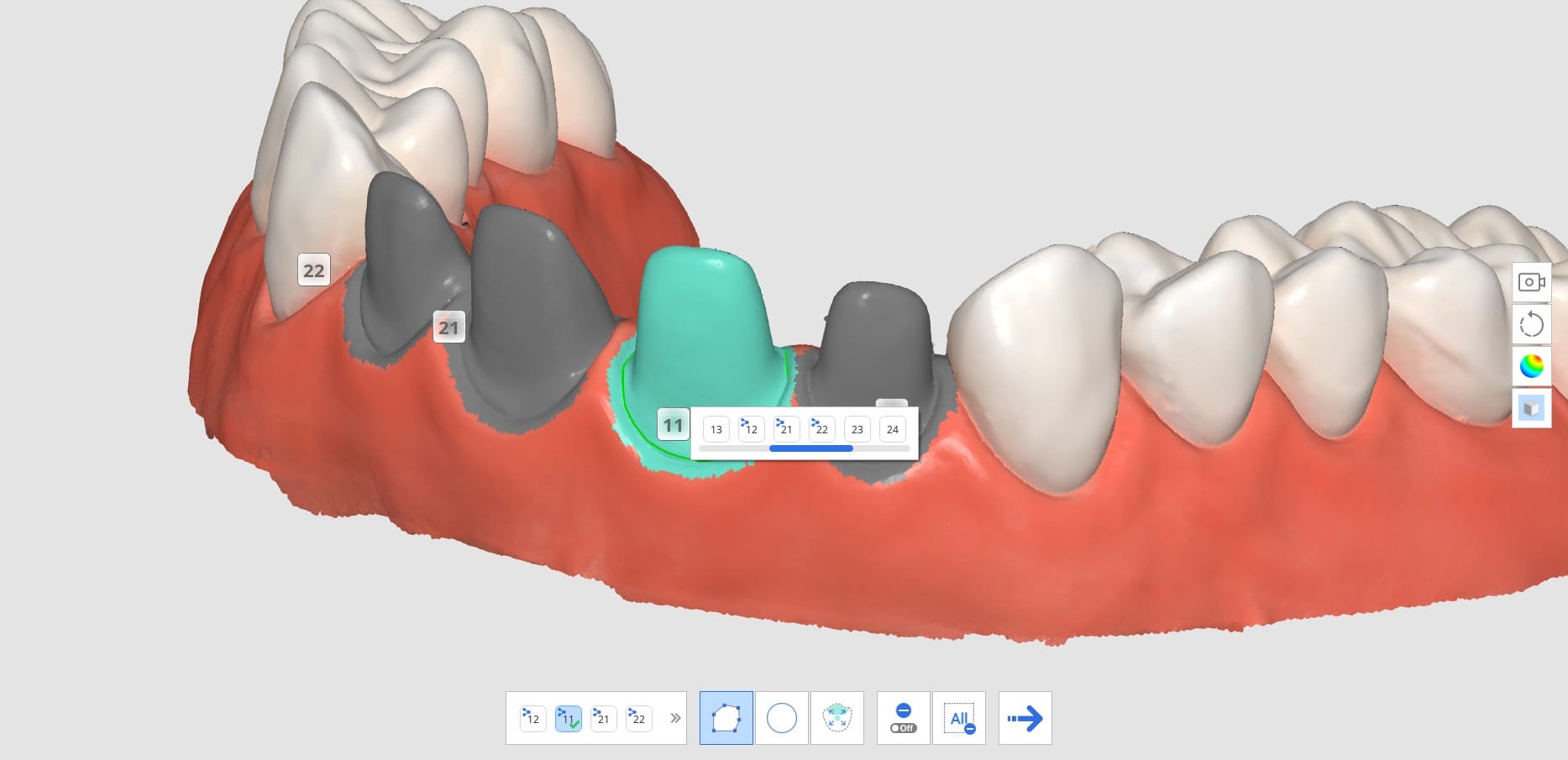

10. Vous pouvez modifier le numéro de dent d'une ligne de marge en cliquant sur un numéro de dent dans la vue du modèle 3D et en sélectionnant un numéro cible dans la fenêtre contextuelle.
11. Répétez les étapes 3 à 9 pour tracer les lignes de marge des autres dents.

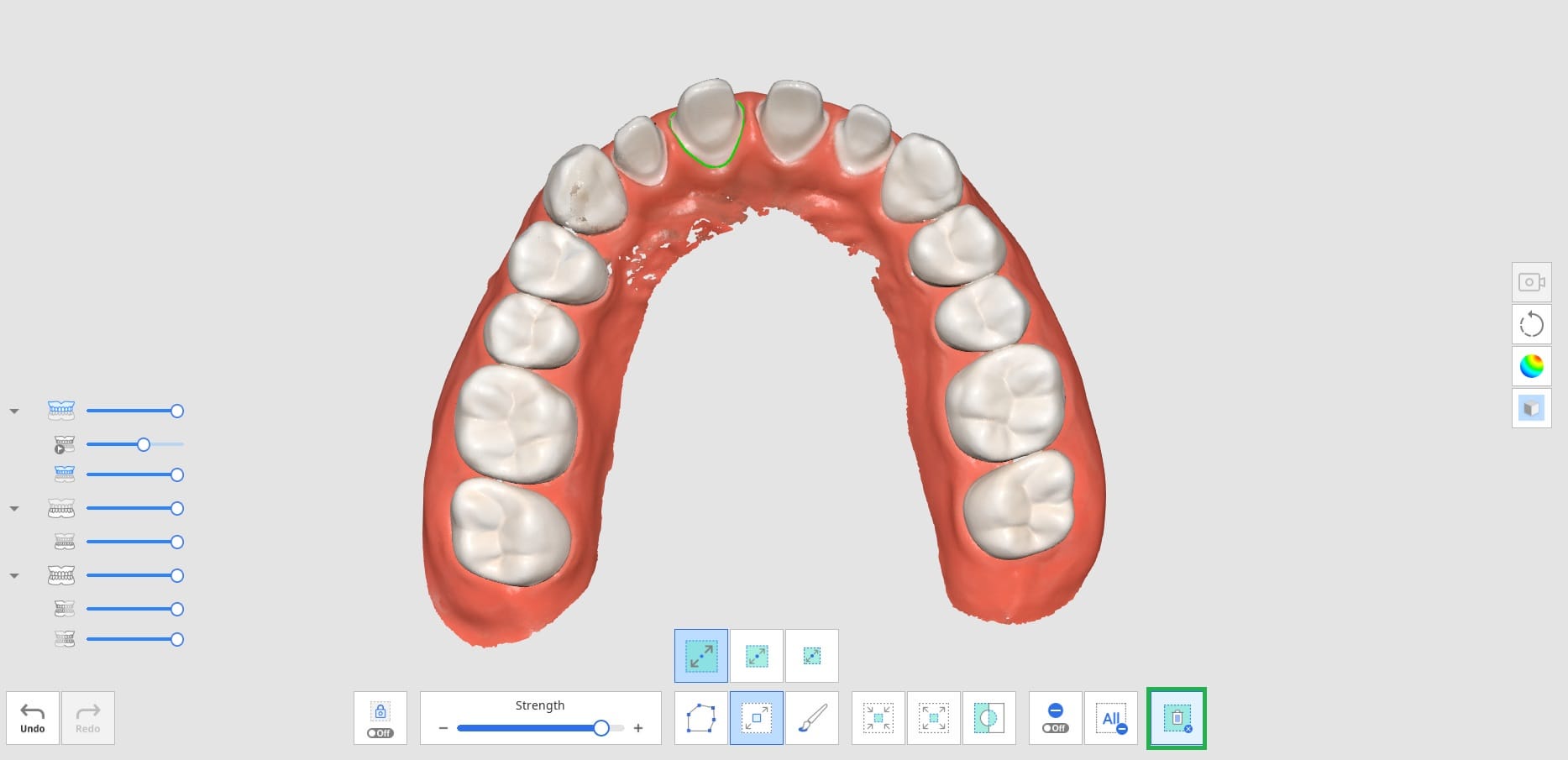

Nettoyage intelligent des données

Les outils suivants sont fournis pour la fonction Nettoyage intelligent des données.

	Rendre la zone à l'épreuve des modifications	Permet à l'utilisateur de sélectionner la zone qu'il souhaite protéger de la modification. Lorsque cette option est activée, les zones sélectionnées sont protégées contre la suppression. Lorsqu'elle est désactivée, les zones sélectionnées sont la cible de la suppression.
	Sélectionnez la zone des dents	Sélectionnez uniquement la zone des dents dans les données de numérisation. * Cette option n'est activée que lorsque l'option Rendre la zone à l'épreuve des modifications est activée.
	Intensité	Sélectionnez les données à l'aide d'une barre de défilement. La carte de fiabilité vous permet de sélectionner et de retirer facilement les tissus mous. L'augmentation de l'intensité permet d'élargir les zones sélectionnées. L'ajustement de la barre de défilement modifie les zones sélectionnées en temps réel.
	Sélection Flood Fill	Permet de sélectionner toutes les données dans la zone connectée.
	Rétrécir la zone sélectionnée	Réduit la zone sélectionnée chaque fois que l'utilisateur appuie sur le bouton.
	Développer la zone sélectionnée	Agrandit la zone sélectionnée chaque fois que l'utilisateur appuie sur le bouton.
	Inverser la zone sélectionnée	Inverse la sélection de la zone. La zone sélectionnée sera désélectionnée et la zone non sélectionnée précédemment sera sélectionnée.
	Supprimer la zone sélectionnée	Supprime les données dans la zone sélectionnée.

1. Cliquez sur l'icône de l'outil "Nettoyage intelligent des données" dans la barre d'outils principale.

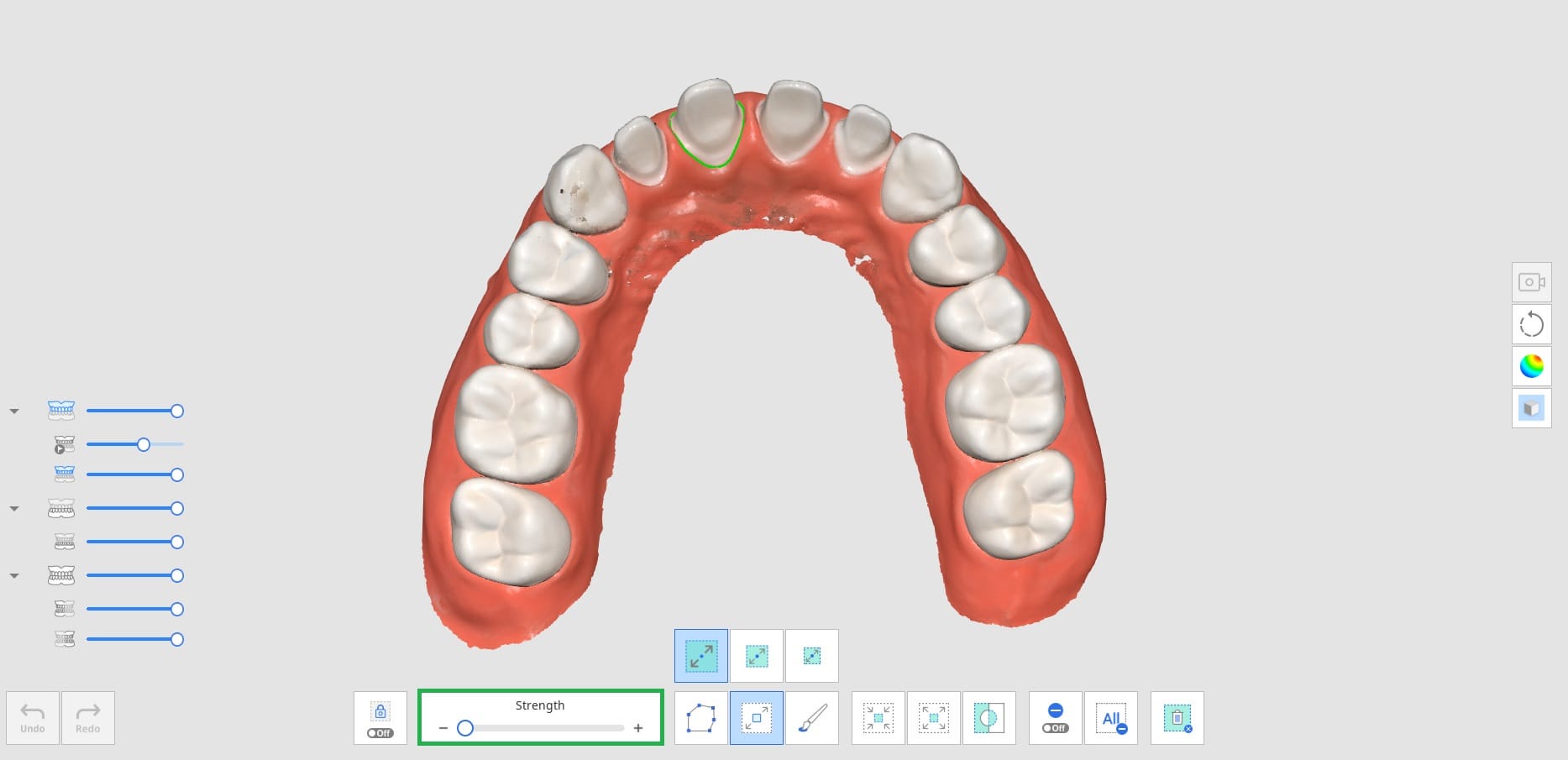

2. Réglez la barre de défilement "Intensité" pour sélectionner la quantité de données non fiables à supprimer. Le système sélectionne les données sur la base de la carte de fiabilité et les affiche en temps réel au fur et à mesure que vous réglez la barre de défilement.

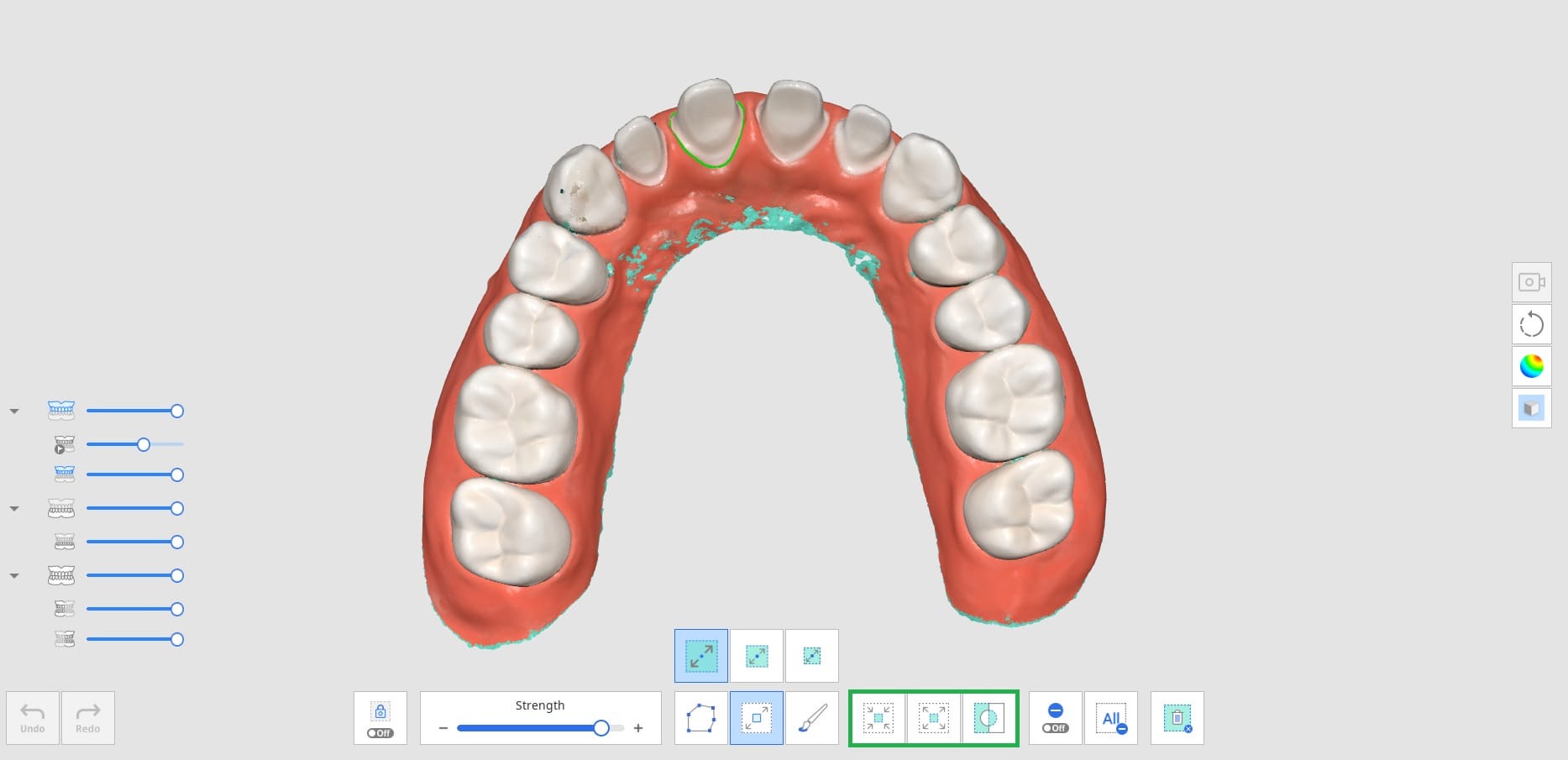

3. L'augmentation de l'intensité élargira les zones sélectionnées.

4. Sélectionnez les zones à supprimer à l'aide de divers outils de sélection.

5. Cliquez sur l'icône "Supprimer la zone sélectionnée" pour supprimer toutes les zones sélectionnées.


Rejouer le scan

Vous pouvez rejouer votre processus de numérisation après avoir numérisé des données dans Medit Scan for Clinics. Cette fonction est utile pour vérifier l'environnement de numérisation et les habitudes de l'utilisateur.

Les outils suivants sont fournis pour la fonction Rejouer le scan.

	Embout du scanner	Afficher ou masquer l'embout du scanner pendant la relecture.
	Zone de numérisation	Permet d'afficher ou de masquer la zone de numérisation pendant la relecture.
	Inverser la direction de l'embout	Changer la direction de l'embout pendant la relecture. * Non disponible avec i500, i900

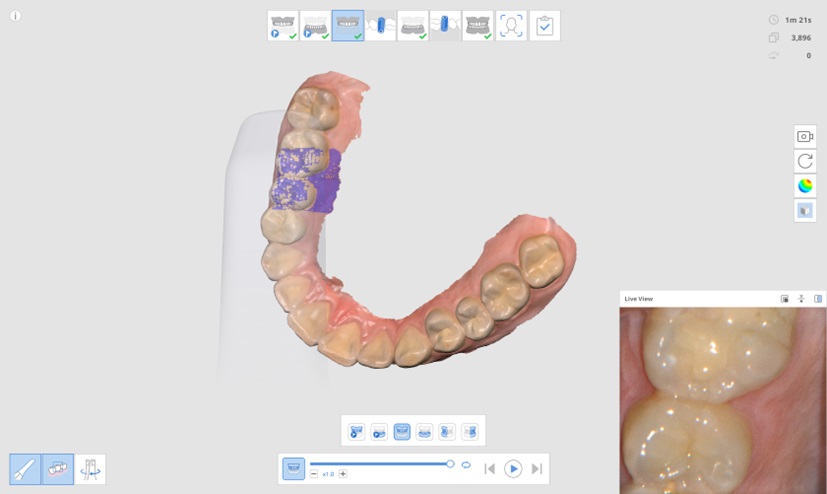

1. Cliquez sur l'icône de l'outil "Rejouer le scan" dans la barre d'outils principale.

2. Sélectionnez les options de rejouer le scan dans le coin inférieur gauche de l'écran. L'embout du scanner et la zone de numérisation s'affichent dans la vidéo, en fonction de votre sélection.

3. Cliquez sur le bouton "Lecture" pour lancer la relecture.

4. Les étapes sélectionnées seront rejouées dans l'ordre.

5. Vous pouvez utiliser les différents outils fournis pour contrôler la vidéo.

	Barre de défilement	Démarrer la vidéo à partir du point d'intérêt.
	Vitesse de la vidéo	Modifier la vitesse (x0,5, x1,0 ou x3,0).
	Répéter	Répéter la lecture.
	Replay précédent	Rejouer le scan de l'étape précédente.
	Lecture	Lancer la relecture du scan.
	Stop	Arrêter la relecture du scan.
	Relecture suivante	Rejouer le scan de l'étape suivante.

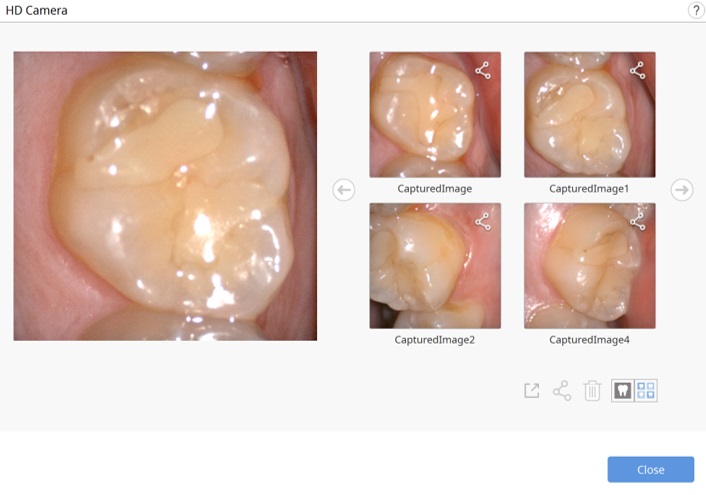

Caméra HD

1. La fonction de caméra HD permet de prendre des images de haute qualité à l'aide du scanner.
2. Sélectionnez l'icône "Caméra HD" dans la barre d'outils principale.

3. La boîte de dialogue Caméra HD s'affiche.
4. Placez l'embout du scanner sur la région d'intérêt.
5. Appuyez sur le bouton Scan de la pièce à main pour prendre une photo.

6. Vous pouvez renommer une image en cliquant sur l'image et en saisissant le nouveau nom.
7. Vous pouvez partager, exporter ou supprimer l'image à l'aide des outils suivants fournis au bas de la boîte de dialogue.

   	Exporter les fichiers sélectionnés vers l'ordinateur local.
   	Partager l'image sélectionnée ou arrêter le partage de l'image.
   	Supprimer l'image sélectionnée.
   	Modifier le style d'affichage d'une vignette.

8. Les images capturées sont enregistrées dans Medit Link en tant que pièces jointes lorsque vous quittez Medit Scan for Clinics après avoir enregistré les modifications.



Mesurer

1. Activez la fonctionnalité Mesurer dans la section Outils.

2. Après avoir sélectionné la région d’intervention pour la mesure, cliquez sur Confirmer afin de commencer la fusion.

3. Différentes options de commande vous permettent de mesurer la distance, l’angle, la longueur, la zone, etc., sur les données de numérisation.



Enregistrer Piliers

Il fallait recevoir des fichiers de piliers personnalisés créés par des scanners de table dans les laboratoires ou même faire des cas inutiles dans Medit Clinics pour numériser le pilier et créer des données 3D, ce qui rendait difficile l'utilisation correcte de la "Correspondance de la bibliothèque de piliers".

La fonction Enregistrer piliers vous permet de numériser le pilier du patient directement dans son cas et de l'enregistrer en tant que bibliothèque. Avant de placer l'implant dans la bouche du patient, numérisez d'abord le pilier et enregistrez-le en tant que bibliothèque. Vous pouvez ensuite utiliser "Correspondance de la bibliothèque de piliers" pour remplacer les données de numérisation par les données de la bibliothèque.

🔎Note

Veuillez consulter Exemples de cas et de flux de travail > Correspondance de la bibliothèque de piliers pour savoir comment utiliser les piliers enregistrés.

Les outils suivants sont fournis pour la fonction Enregistrer piliers.

	Ajouter	Ajouter des piliers. Vous pouvez ajouter via la numérisation ou l'importation.
	Remplir les trous pour Piliers Activé/Désactivé	Activez ou désactivez cette option pour remplir les trous pour piliers lors de la fusion.

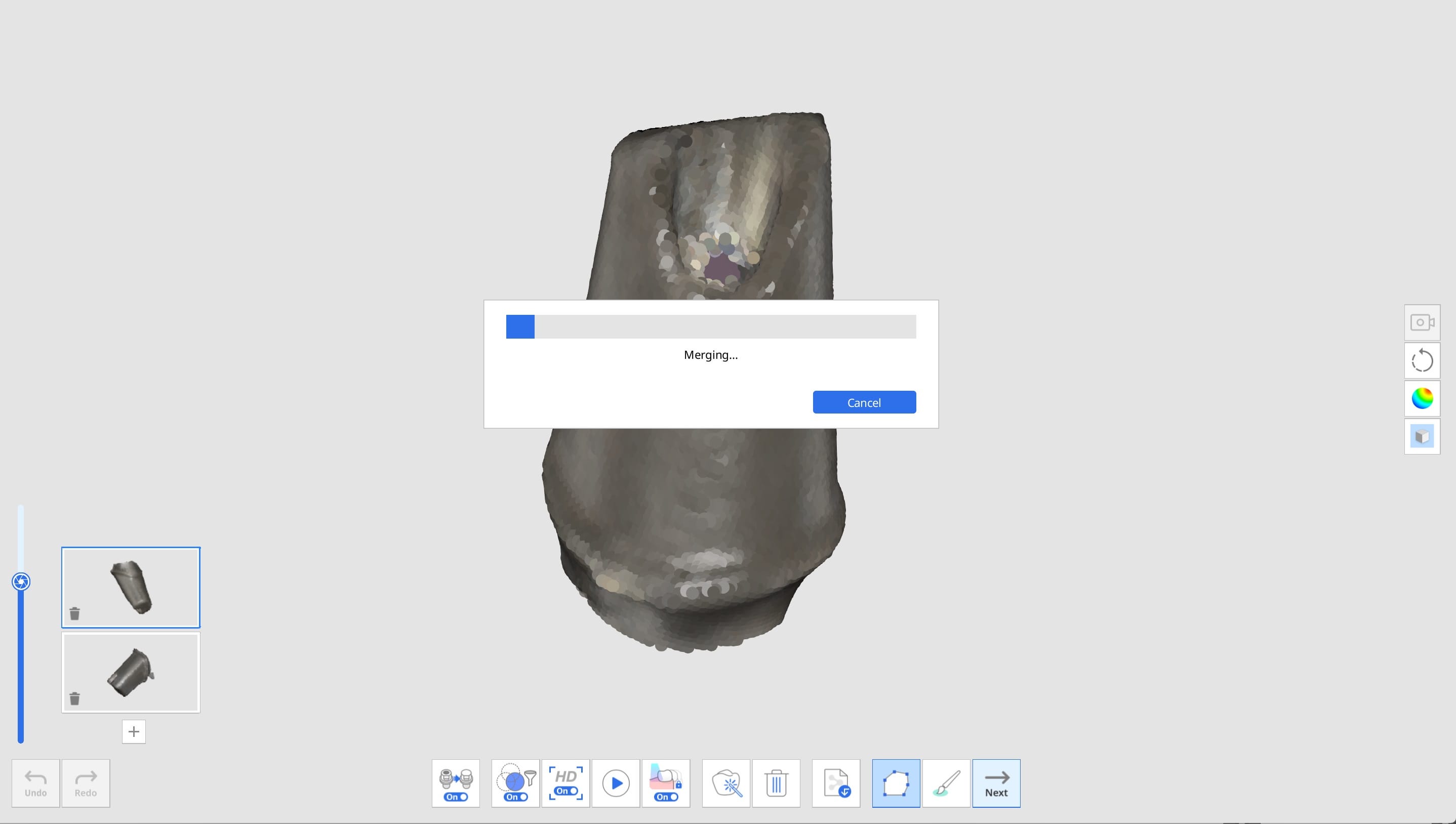

	Fusionner piliers	Permet de fusionner les piliers numérisés ou importés.
	Remplir trou depuis votre perspective	Remplissez le trou du pilier depuis la direction vers laquelle vous regardez.
	Réinitialiser le pilier	Réinitialisez pour annuler toutes les modifications apportées au pilier.

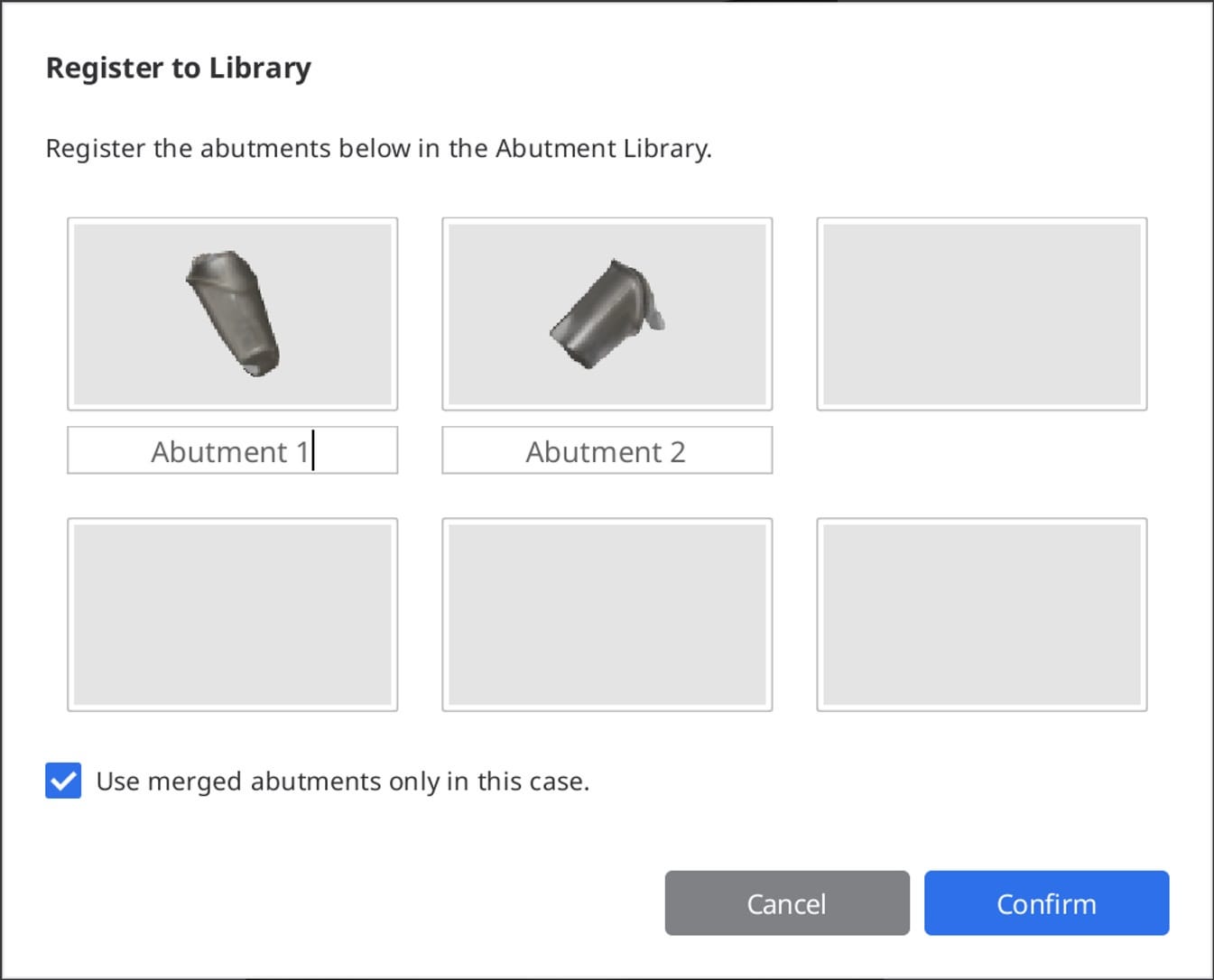

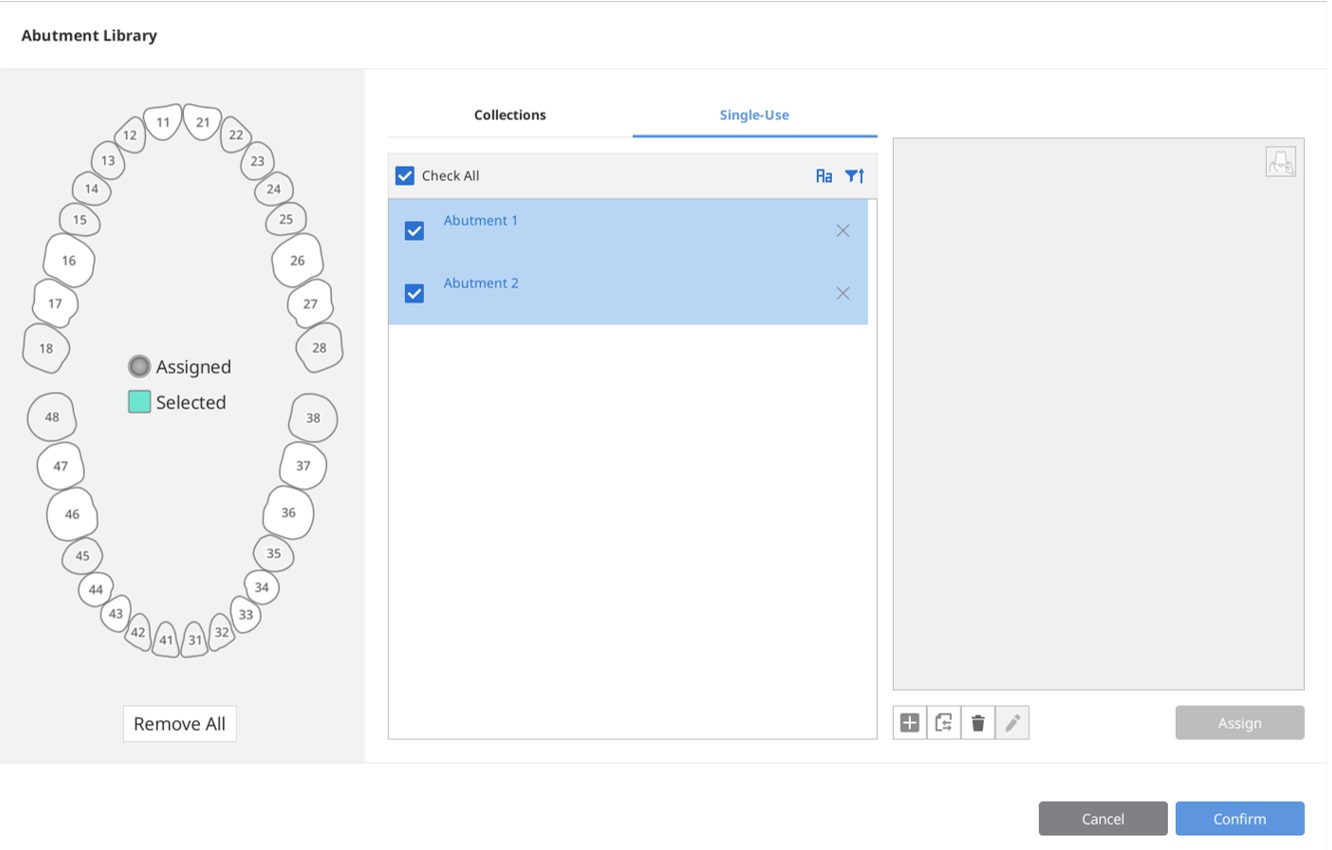

	Enregistrer dans Bibliothèque	Enregistrer le pilier fusionné dans la bibliothèque. Si vous cochez la case, elle ne sera utilisée que dans ce cas précis.

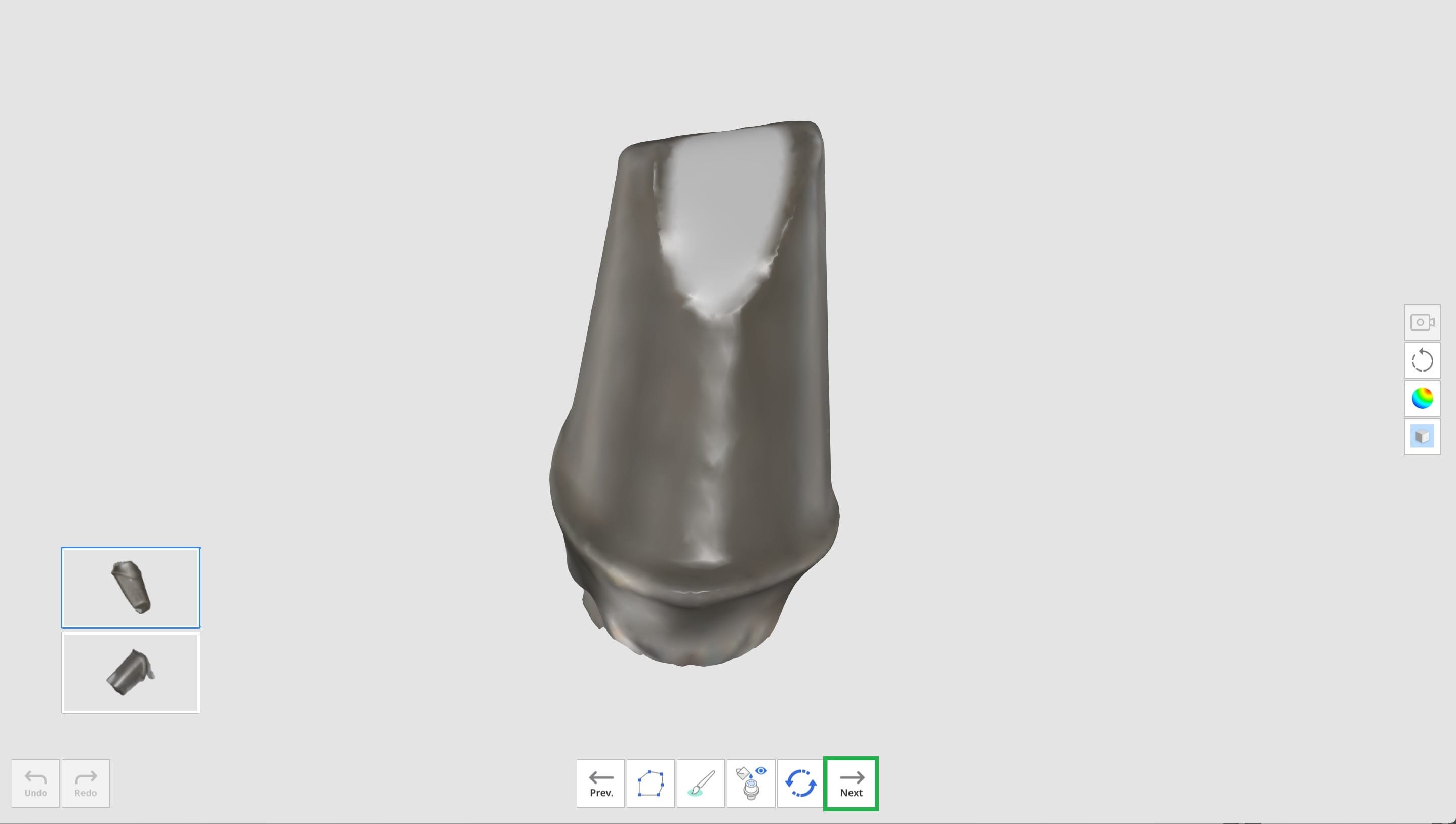

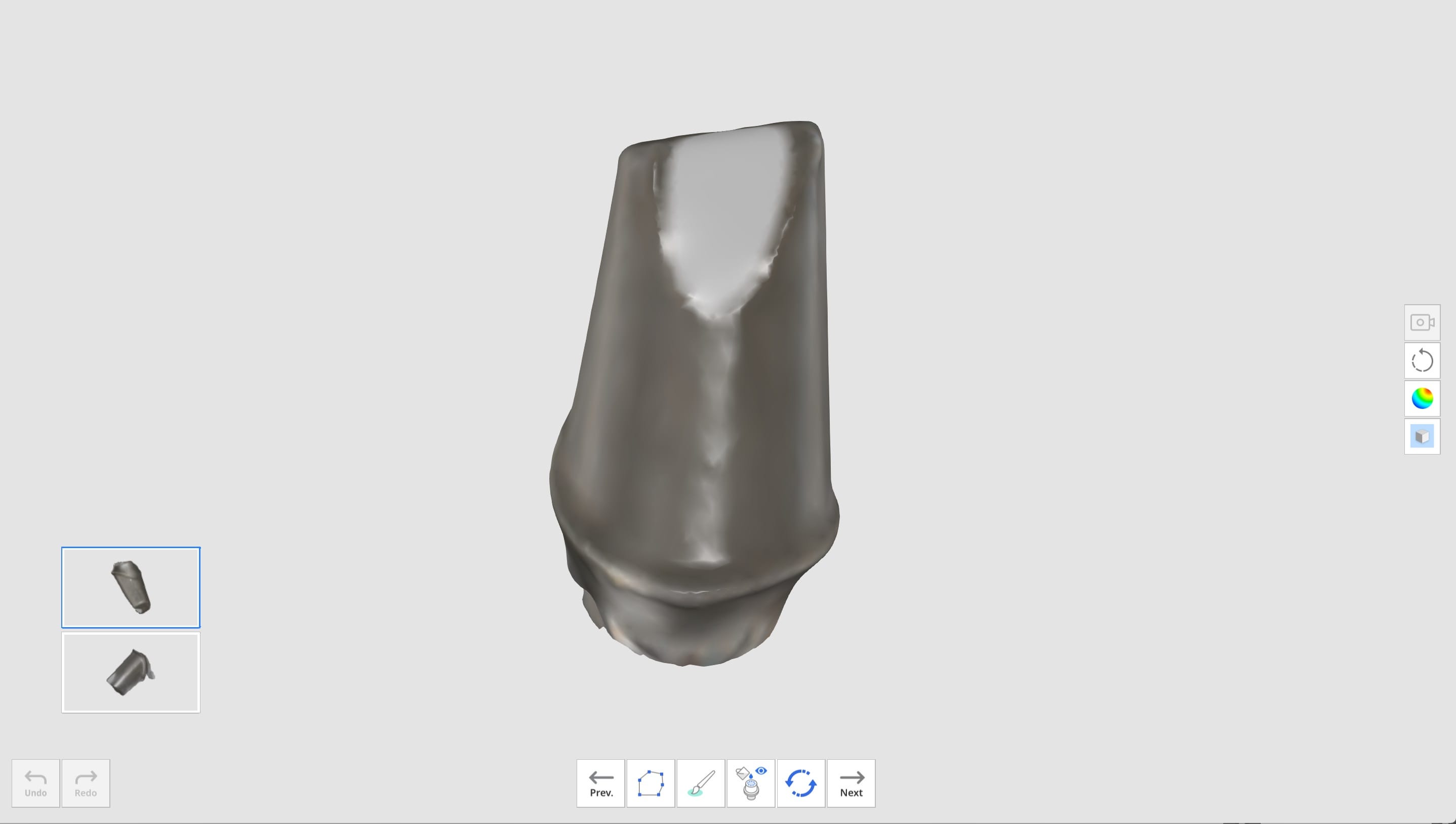

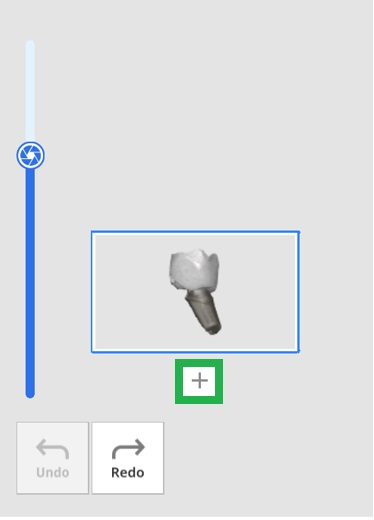

1. Cliquez sur l'icône de l'outil "Enregistrer le pilier" dans la barre d'outils principale.

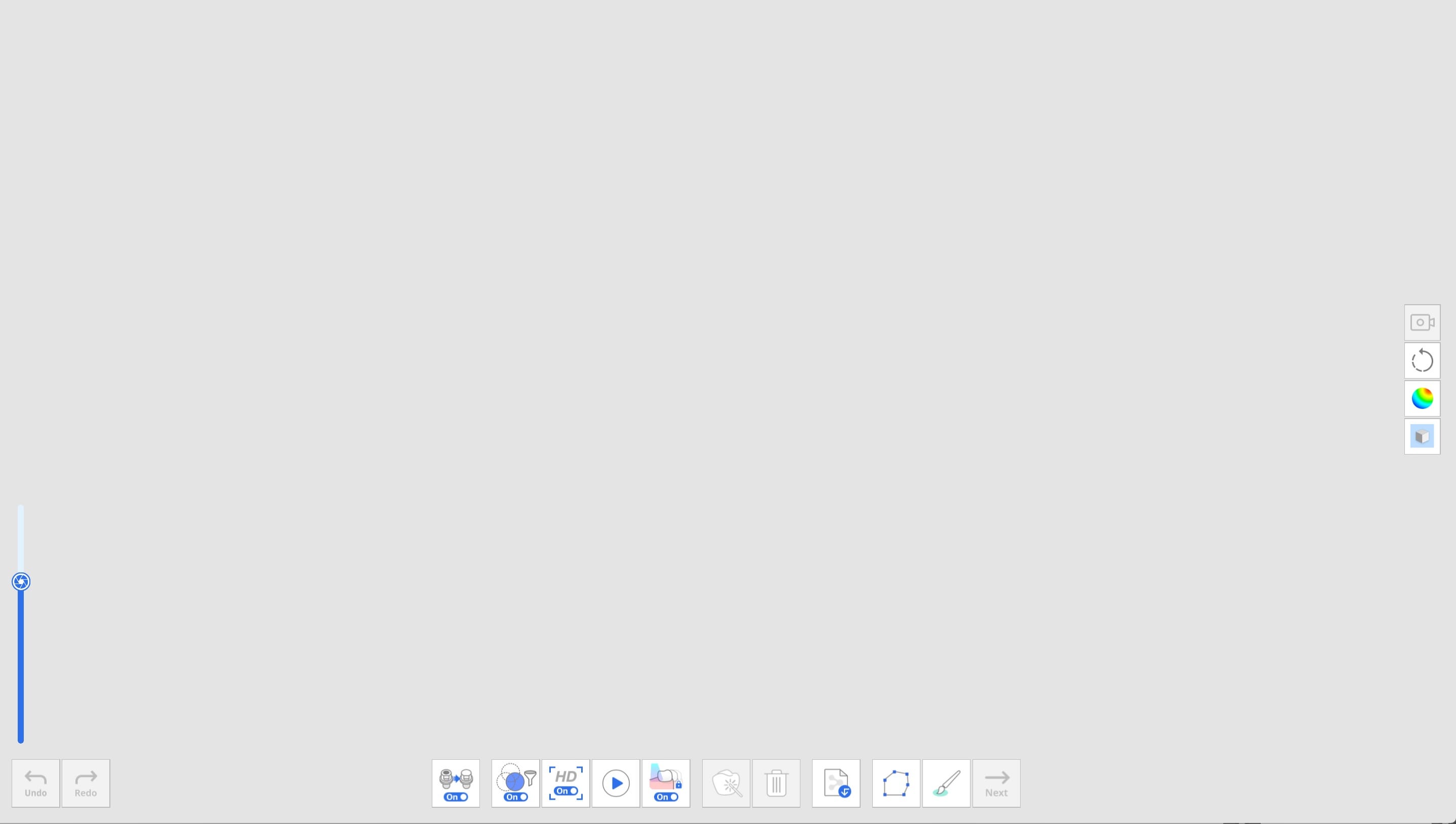

2. Vous verrez les outils décrits ci-dessus en bas de l'écran.

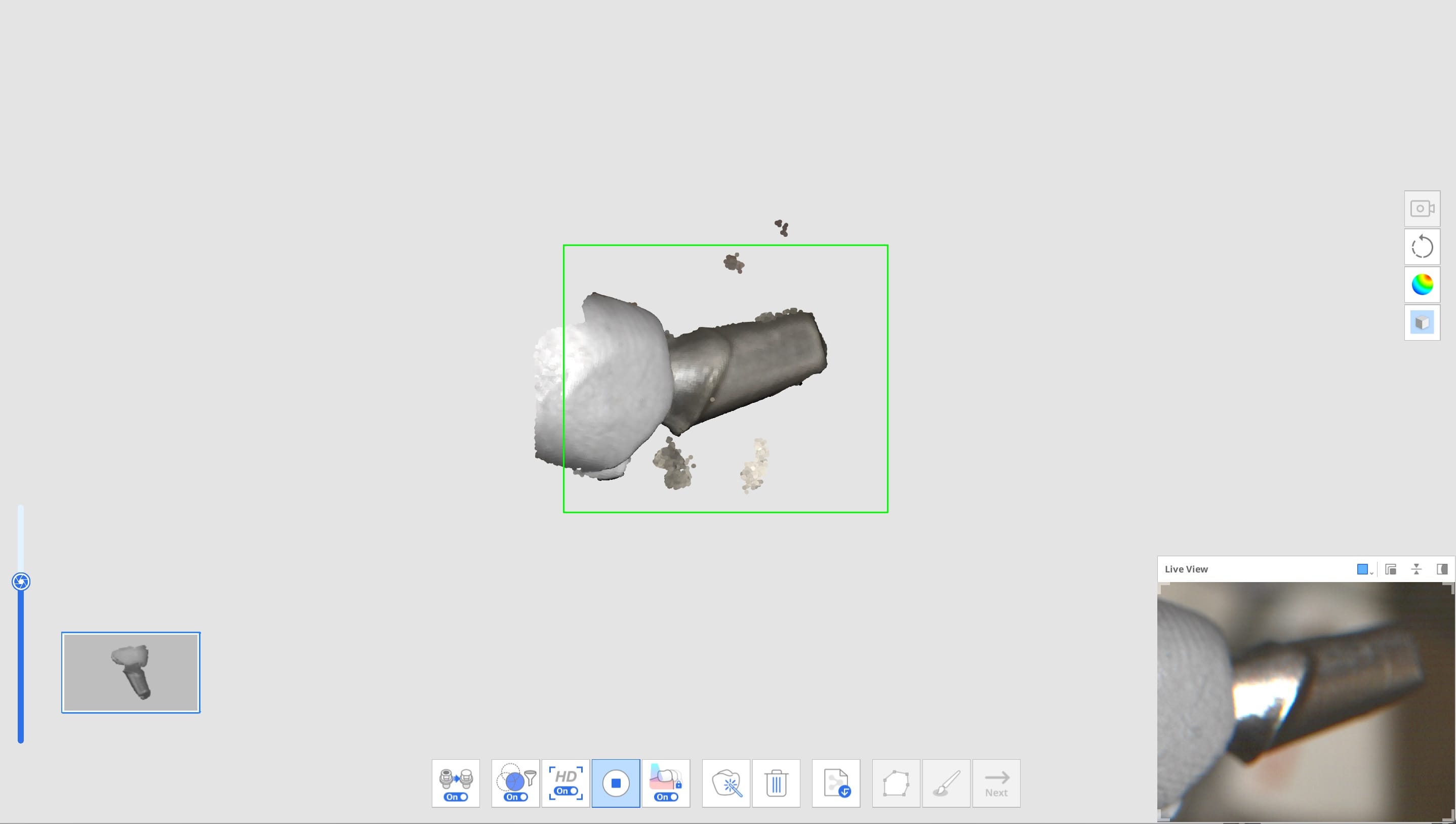

3. Numériser le pilier.

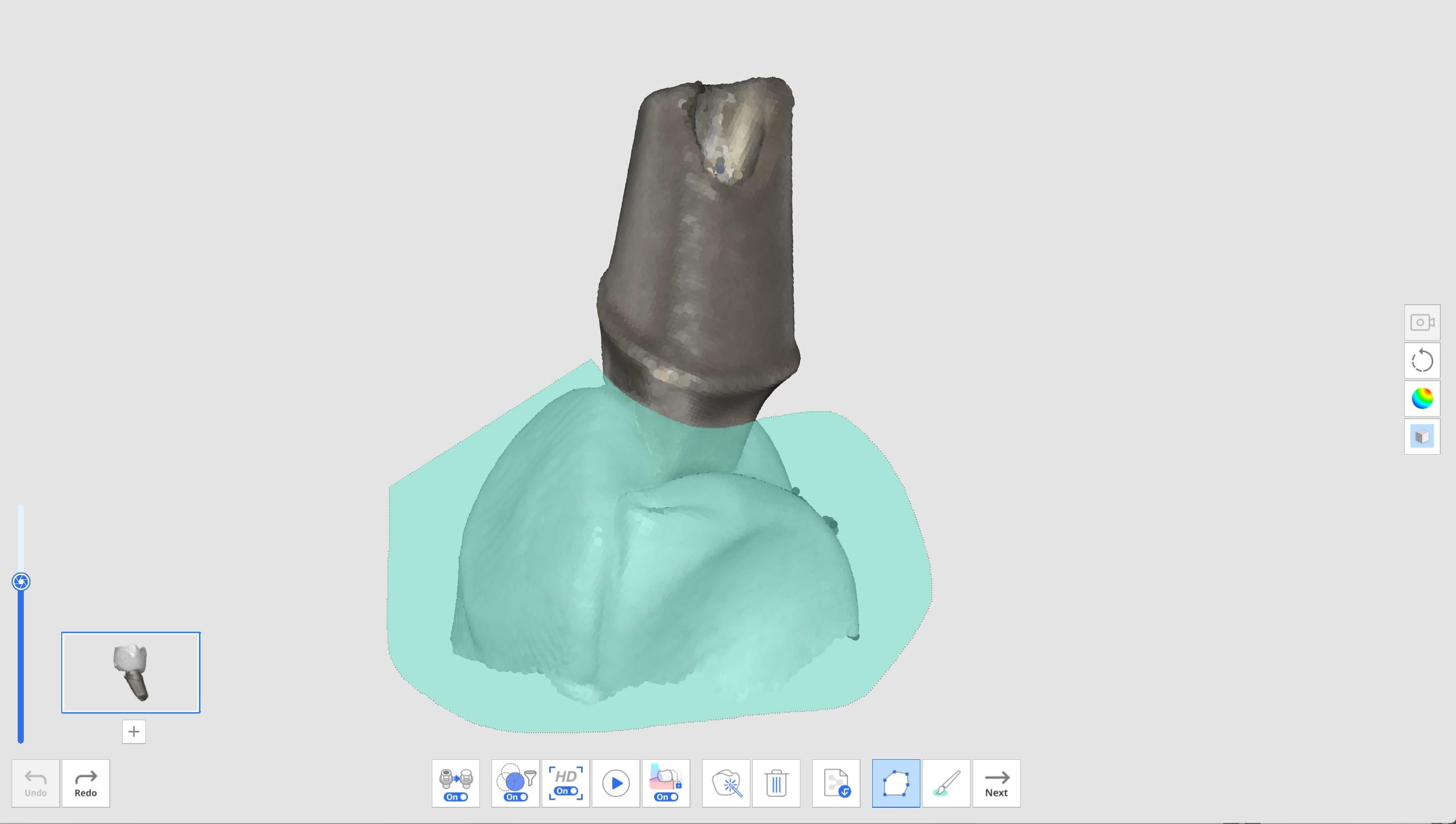

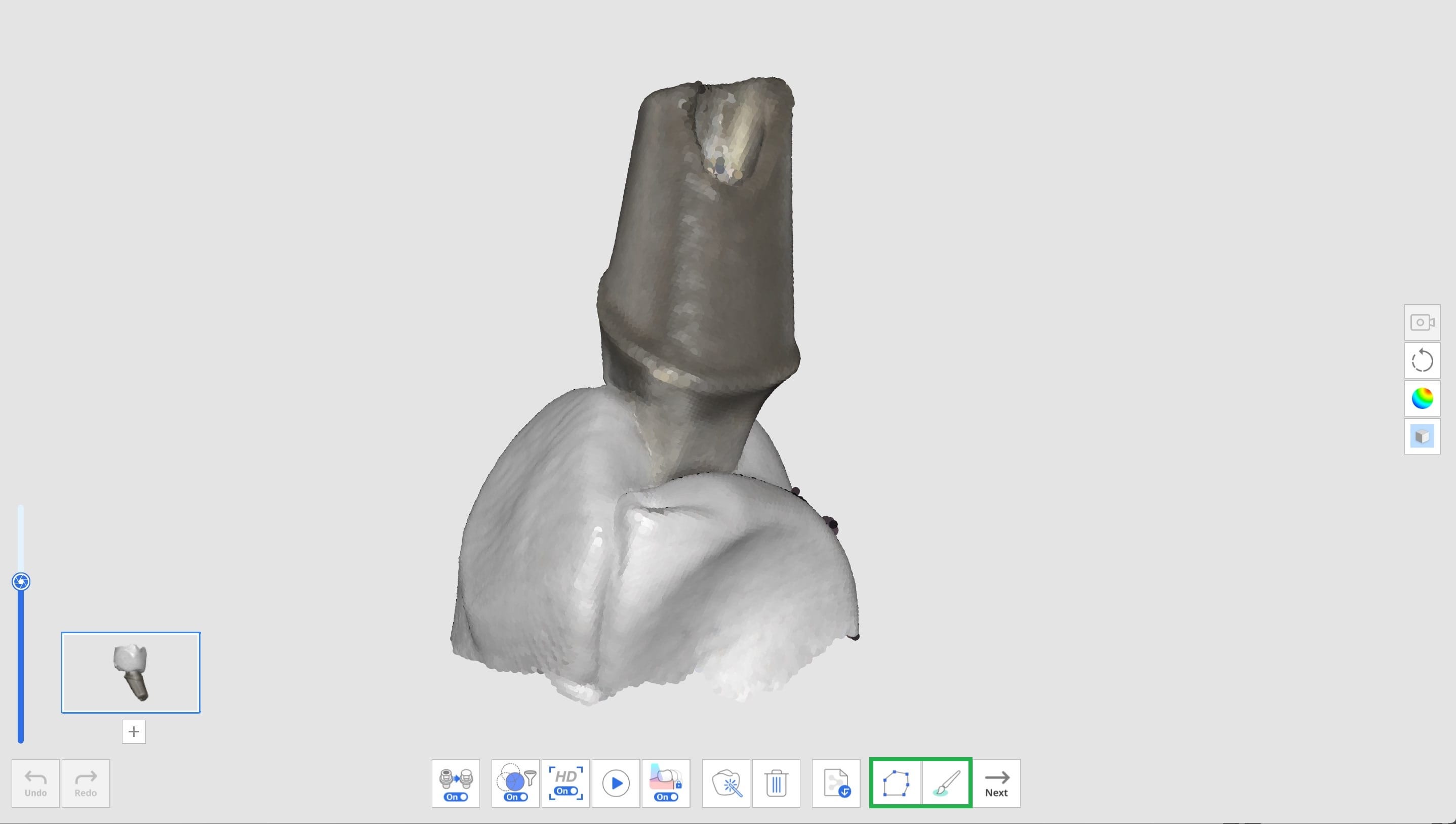

4. Vous pouvez modifier les données à l'aide des outils Polyligne et Découpage pinceau lorsque vous arrêtez la numérisation.

5. Cliquez sur le bouton "+" situé sous la vignette du pilier pour numériser un autre pilier. Vous pouvez numériser et enregistrer jusqu'à 6 piliers.

6. Après avoir numérisé tous les piliers, cliquez sur le bouton "Fusionner les piliers" pour fusionner les données des piliers pour l'enregistrement dans la bibliothèque.

7. Lorsque la fusion est terminée, le pilier s'affiche à l'écran. Si nécessaire, vous pouvez supprimer les trous remplis automatiquement ou modifier les données du pilier à l'aide des outils Polyligne et Découpage pinceau.
8. Cliquez sur le bouton "Suivant" lorsque la modification est terminée.

9. Saisissez le nom de chaque pilier fusionné et cliquez sur "Confirmer".


   🔎Note

   Si vous souhaitez conserver et utiliser les bibliothèques de piliers pour d'autres cas, décochez la case "Utiliser les piliers fusionnés uniquement dans ce cas".
   Ainsi, les bibliothèques seront enregistrées dans l'onglet Collections au lieu de l'onglet Usage unique de la fenêtre Bibliothèque de piliers, afin que vous puissiez les sauvegarder et les utiliser ultérieurement dans d'autres cas si nécessaire.
10. Vérifiez que vos piliers ont bien été ajoutés à la bibliothèque lorsque la boîte de dialogue Bibliothèque de piliers s'affiche.


    Consultez l'article lié pour plus de détails.

    🔍 Gestion de la bibliothèque de piliers



11. Cliquez sur "Confirmer" pour fermer la boîte de dialogue.

Guide de teintes intelligent

🔎Note

Cette fonction n'est pas disponible pour les données acquises avec le i500.

Le Guide de teintes intelligent recommandera la teinte la plus proche grâce à l'analyse des données.

Nous prenons en charge les guides de teintes suivants :

• VITA Classical
• Guide de teintes Vita 3D-Master

1. Après l'acquisition des données de numérisation, cliquez sur l'icône de l'outil "Guide de teintes intelligent" dans la barre d'outils principale.
2. Cliquez sur l'icône de l'étape de numérisation sur le côté gauche de l'écran pour sélectionner la zone pour laquelle vous souhaitez recevoir des mesures.

   • Pré-op pour maxillaire
   • Pré-op pour mandibule
   • Maxillaire
   • Mandibule
   • Prothèse maxillaire
   • Prothèse mandibulaire
3. Sélectionnez le numéro de la dent dans la liste des numéros de dents en bas. En cliquant sur le numéro de la dent, les informations de teinte enregistrées dans Medit Link s'affichent.
4. Lorsque vous passez le curseur de la souris sur les données de numérisation de cette dent, le curseur change de forme pour les recommandations de teinte. Si vous survolez une zone non mesurable, vous serez informé que la mesure n'est pas possible.

5. Cliquez avec le bouton gauche de la souris sur la zone de la dent pour obtenir des recommandations de teintes. L'icône en forme d'étoile indique la teinte la plus proche.
6. Si vous souhaitez désigner une teinte autre que celle recommandée, cliquez sur "Manuel" et sélectionnez la teinte souhaitée dans la liste.

7. Cliquez sur la teinte désirée dans la liste.

8. Vous pouvez enregistrer jusqu'à cinq teintes par dent.

9. Après avoir sélectionné toutes les teintes, cliquez sur "Confirmer teinte" en bas.
10. Les teintes sélectionnées pour chaque dent sont affichées dans la boîte de dialogue Mettre à jour les informations sur la teinte.
11. Sélectionnez la teinte représentative qui sera enregistrée dans le Medit Link.

12. Cliquez sur "Tout voir" pour afficher toutes les informations de teinte.

13. Une fois l'opération terminée, sélectionnez la manière dont vous souhaitez mettre à jour les informations du formulaire dans Medit Link.
