Resumen de componentes del i700 wireless
- El paquete principal
- Paquete de accesorios
| Apariencia | Objeto | Cant. |

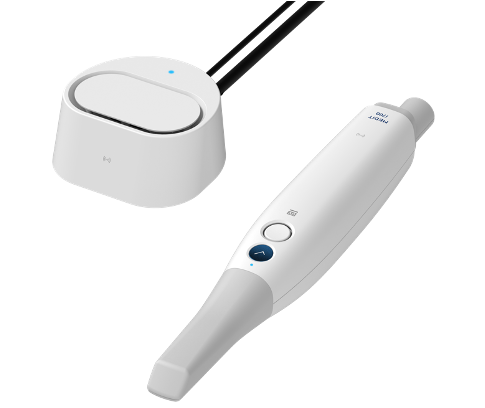

| Pieza de mano del i700 wireless | 1 | |
| Concentrador inalámbrico | 1 | |
| Batería recargable | 3 | |
| Cable de extensión de la batería | 1 | |
| Cargador de baterías | 1 | |
| Cubierta de la pieza de mano | 1 | |

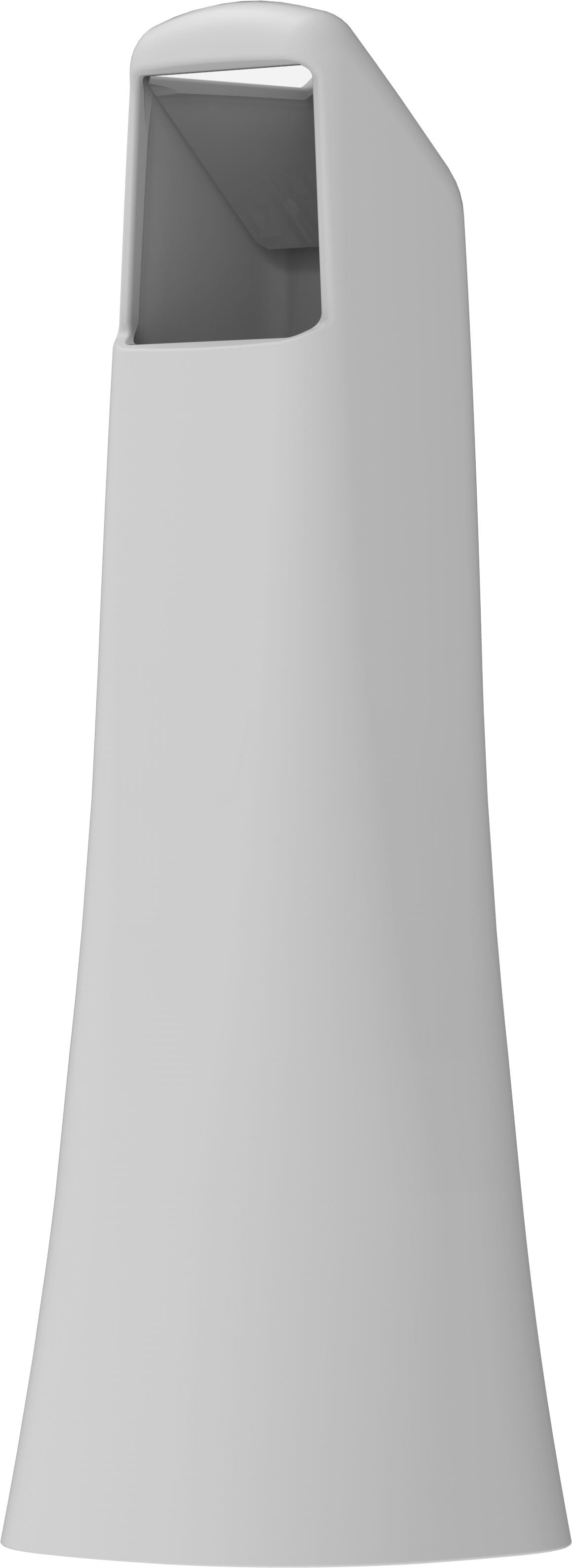

| Punta reutilizable | 4 | |
| Mango | 1 | |
| Herramienta de calibración | 1 | |
| Modelo de práctica | 1 | |
| Correa para la muñeca | 1 | |
| Soporte para el escritorio | 1 | |
| Soporte de montaje de pared | 1 | |
| Cable USB 3.0 (C a A) | 1 | |

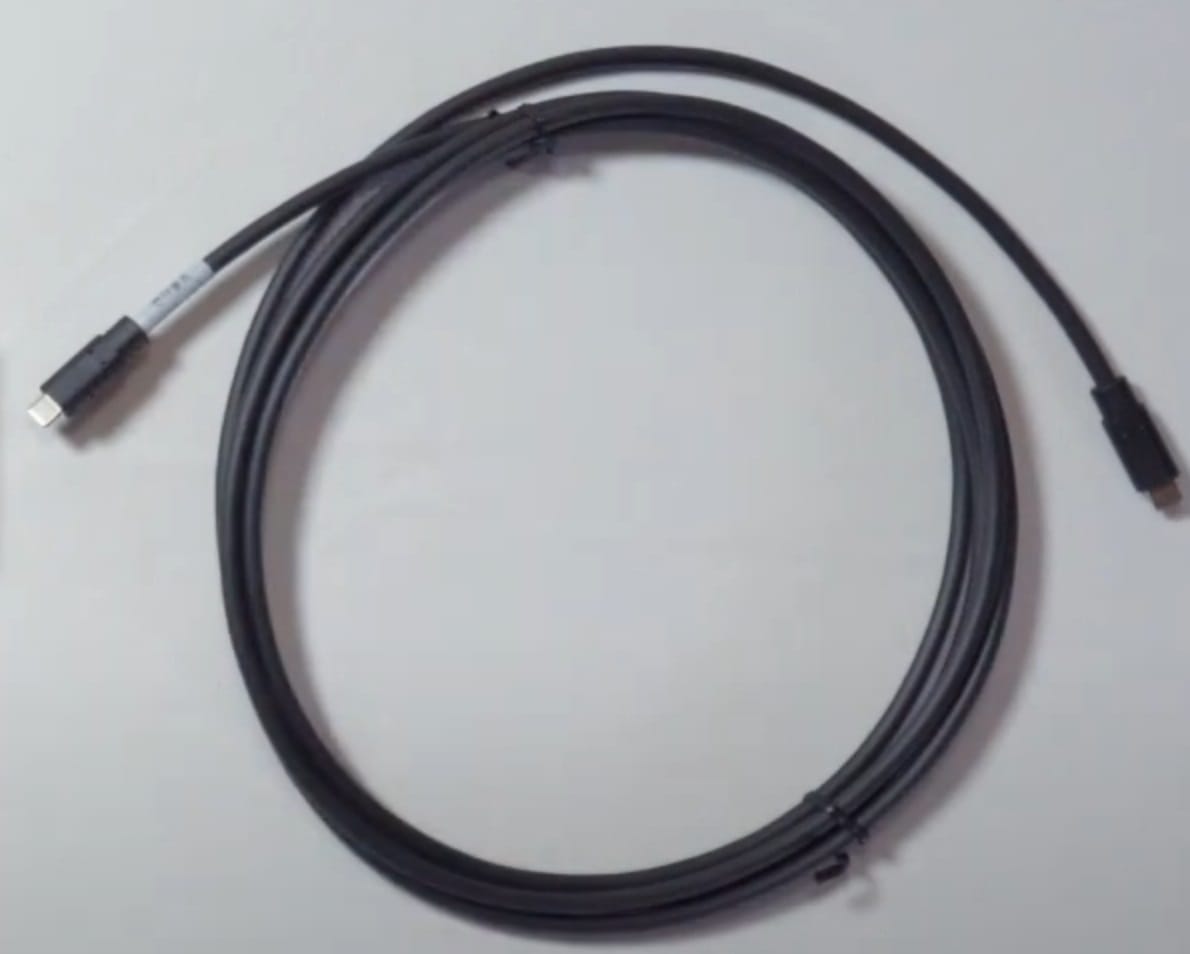

| Cable de alimentación (C a C) | 1 | |
| Adaptador médico para concentrador inalámbrico | 1 | |
|
Adaptador médico para el cargador de baterías (Igual que el anterior) |
1 | |
| Soporte de Monitor | 1 | |

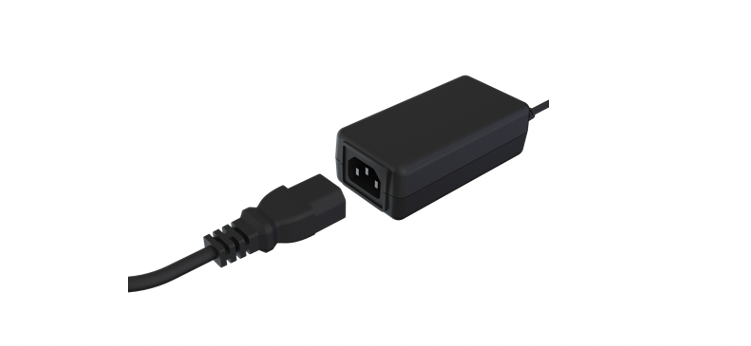

| Cable de alimentación | 2 | |
|
Memoria USB |
1 | |
| Guía de usuario | 1 |
Componentes adicionales (Se venden por separado)
| Apariencia | Objeto | Cant. |
|
Punta pequeña |
4 | |
|
Herramienta de calibración automática |
1 | |
|
Manija-Fit Cuna |
1 | |
|
3M Cable de alimentación |
1 |
- Todos los componentes de la lista se pueden comprar por separado.
- La disponibilidad de los artículos para la venta puede variar dependiendo del estado de registro del dispositivo médico en cada país o región. Por favor, póngase en contacto con Medit o su distribuidor local para la disponibilidad de artículos específicos.
-
Mantenga el modelo de práctica en un lugar fresco y alejado de la luz solar directa. Un modelo de práctica descolorido puede afectar a los resultados del modo de práctica.
-
La correa está diseñada específicamente para el peso del i700 wireless y no debe utilizarse con otros productos.
-
Medit Scan for Clinics viene en el dispositivo USB. Este producto está optimizado para PC, y no se recomienda utilizar otros dispositivos. No utilice nada que no sea un puerto USB. Puede causar un mal funcionamiento o un incendio.
-
La herramienta de autocalibración no está incluida en el paquete del i700 wireless. Se puede comprar por separado en su lugar de compra.
Confguración del sistema i700 wireless

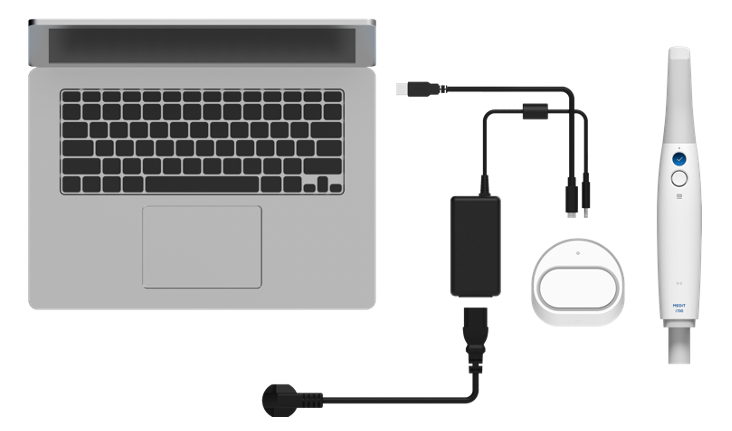

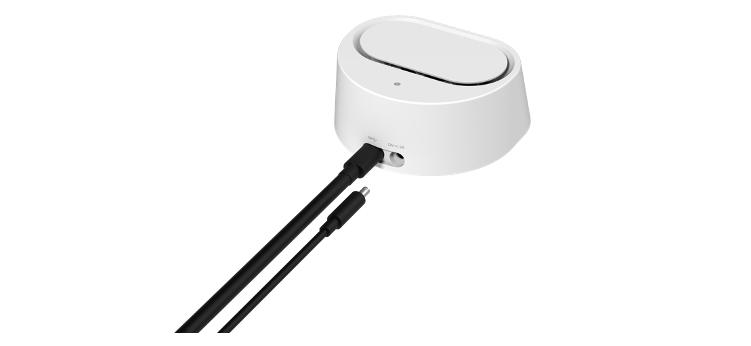

Conecte el concentrador inalámbrico i700 wireless (C a A)

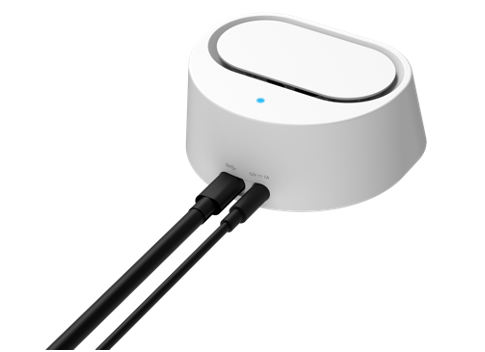

(1) Conecte el cable USB 3.0 (C a A) al hub inalámbrico.
(2) Conecte el adaptador al concentrador inalámbrico.
(3) Al conectar el cable de alimentación al adaptador, el concentrador inalámbrico se enciende automáticamente.
(4) Conecte el conector del puerto A del cable USB 3.0 a un PC.
💡 El puerto USB se utiliza solo para la transmisión de señales.

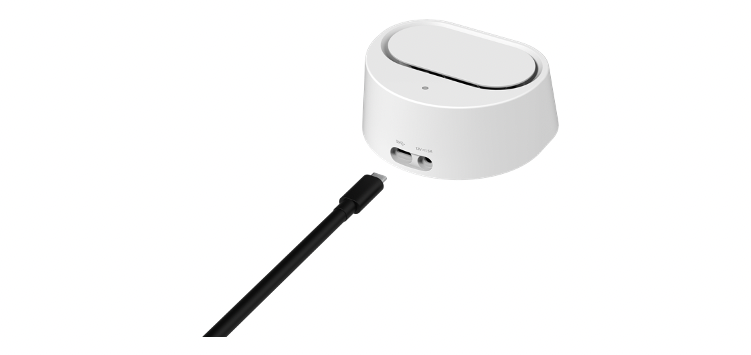

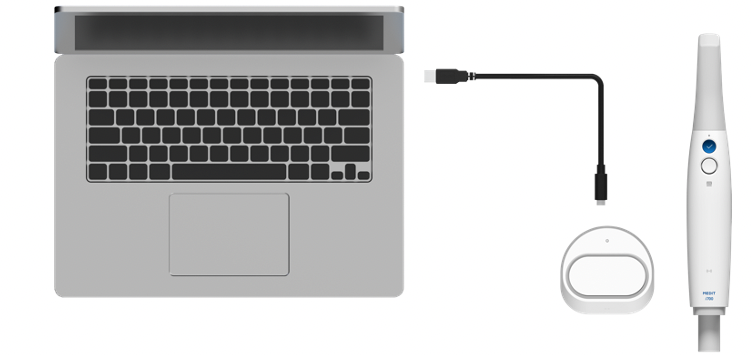

Conecte el concentrador inalámbrico i700 wireless (C a C)

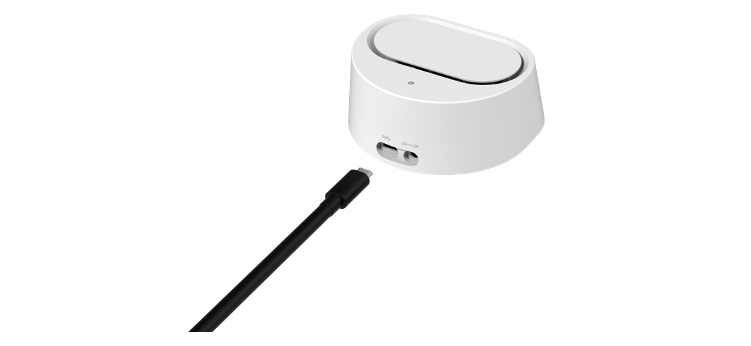

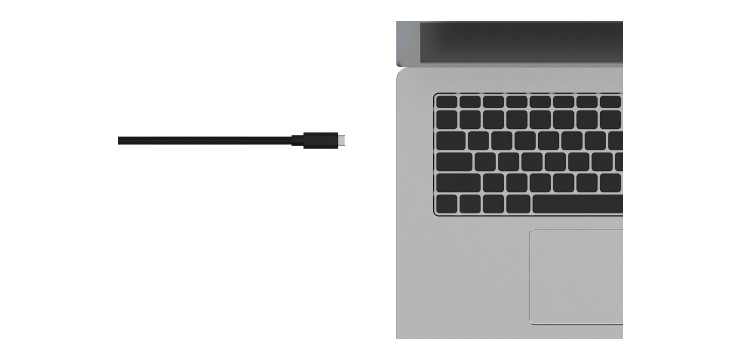

(1) Conecte el cable de alimentación (C a C) al concentrador inalámbrico.
(2) Conecte el cable de alimentación a un PC.
💡 Se suministra energía de 9 Vdc al puerto USB.
Requisitos mínimos del sistema para Medit Plug & Scan
USB Type-C / USB Power Delivery compatible con salida de 5V, 3A (formalmente conocido como USB Type-C 3.1, 3.2 o Thunderbolt, etc.)
Dependiendo del fabricante de la PC, es posible que no se cumplan las condiciones de salida del puerto y que Plug & Scan no funcione con normalidad. Si es así, conéctelo a un concentrador USB con alimentación externa.
Para más información, consulte el siguiente enlace.
¿Cuáles son las especificaciones del puerto USB-C compatible?
Encender el i700 wireless

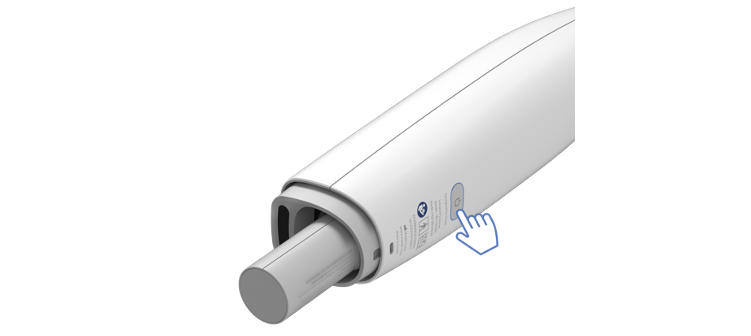

(1) Introduzca la batería en la pieza de mano del i700 wireless y pulse el botón de encendido.

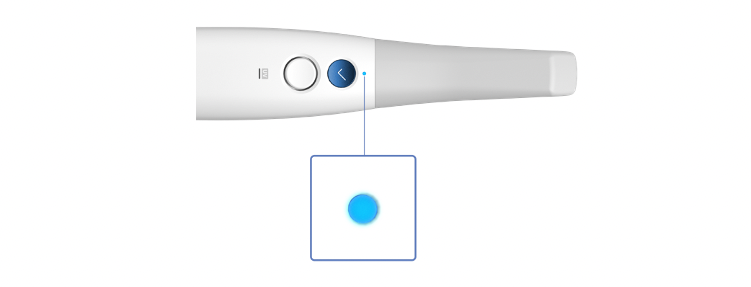

(2) Cuando se suministra la energía, el LED de la parte superior de la pieza de mano del i700 wireless se vuelve azul.

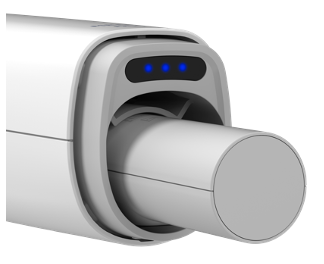

(3) Tres LEDs en la parte inferior de la pieza de mano del i700 wireless indican el nivel de batería restante.
- 3 luces: 80 – 100%
- 2 luces: 50 – 79%
- 1 luz: 20 – 49%
- 1 luz intermitente: 1 – 19%
- Luces LED apagadas: 0%
Apagar el i700 wireless

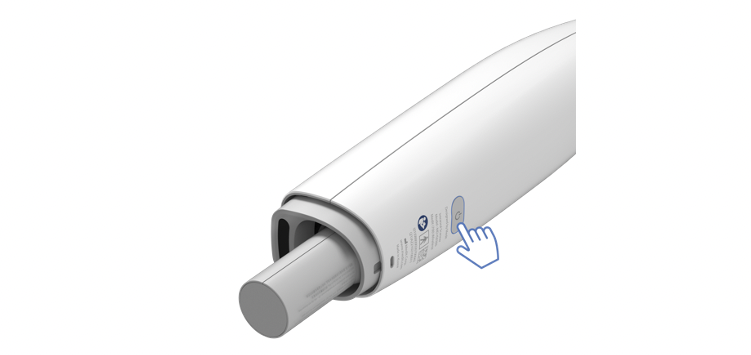

- Mantenga pulsado el botón de encendido situado en la parte inferior del mango del i700 wireless durante 3 segundos. Si se extrae la batería recargable sin apagar el dispositivo, se puede acortar la vida útil del i700 wireless y de la batería.
Cómo utilizar el concentrador inalámbrico
El i700 wireless es un dispositivo inalámbrico que funciona a través de un módulo inalámbrico. Por esta razón, la pieza de mano del i700 wireless tiene un transmisor y el concentrador inalámbrico tiene un receptor. El sistema inalámbrico i700 wireless utiliza dos tipos de frecuencias para transmitir datos y controlar la pieza de mano del i700 wireless.
La alimentación se realiza conectando el cable adaptador al puerto de alimentación del concentrador inalámbrico. La alimentación se apaga cuando se retira el puerto del adaptador.
Cuando el i700 wireless se encienda, intentará automáticamente emparejarse con el concentrador inalámbrico. Ambos, la pieza de mano del i700 wireless y el concentrador inalámbrico, deben estar encendidos y colocados en un rango de alcance entre ellos para emparejarse. Cuando el emparejamiento está en curso, el LED de la parte superior de la pieza de mano del i700 wireless parpadea. Una vez completado el emparejaiento, el LED se ilumina. Puede empezar a escanear cuando el emparejamiento se haya completado.
- El i700 wireless utiliza dos módulos de antena: 60 GHz para la transmisión de datos y 2,4 GHz para el control. La frecuencia real depende de la normativa local.
- El alcance operativo real es de hasta 5 m, y puede variar en función del entorno.
- Frecuencia 60 GHz: 57 – 64 GHz
- Frecuencia 2,4 GHz: 2,4 – 2,5 GHz
La energía se suministra desde el PC conectado sin utilizar los adaptadores cuando se conecta con un cable de alimentación. En este caso, el PC debe estar encendido. Si se retira el cable de alimentación del PC, el concentrador inalámbrico se apagará automáticamente y se inicializará el estado de la conexión, como el emparejamiento.
Emparejamiento manual
El escáner está diseñado para intentar el emparejamiento automáticamente cuando se enciende un hub inalámbrico registrado.
Sin embargo, para conectar un nuevo dispositivo — como un hub de reemplazo o adicional — se requiere un emparejamiento manual.
Si se utiliza un hub único:
Si está utilizando un hub único, deberá emparejar manualmente el escáner con el hub de reemplazo.
Administrador de emparejamientos
Si se utilizan múltiples hubs (Switch & Scan):
Switch & Scan es una función que permite que un único escáner esté registrado en dos o más hubs inalámbricos, permitiendo cambiar entre ellos según sea necesario. Si está configurando varios hubs para usar Switch & Scan, se requiere un emparejamiento manual para conectar el escáner a un hub adicional.

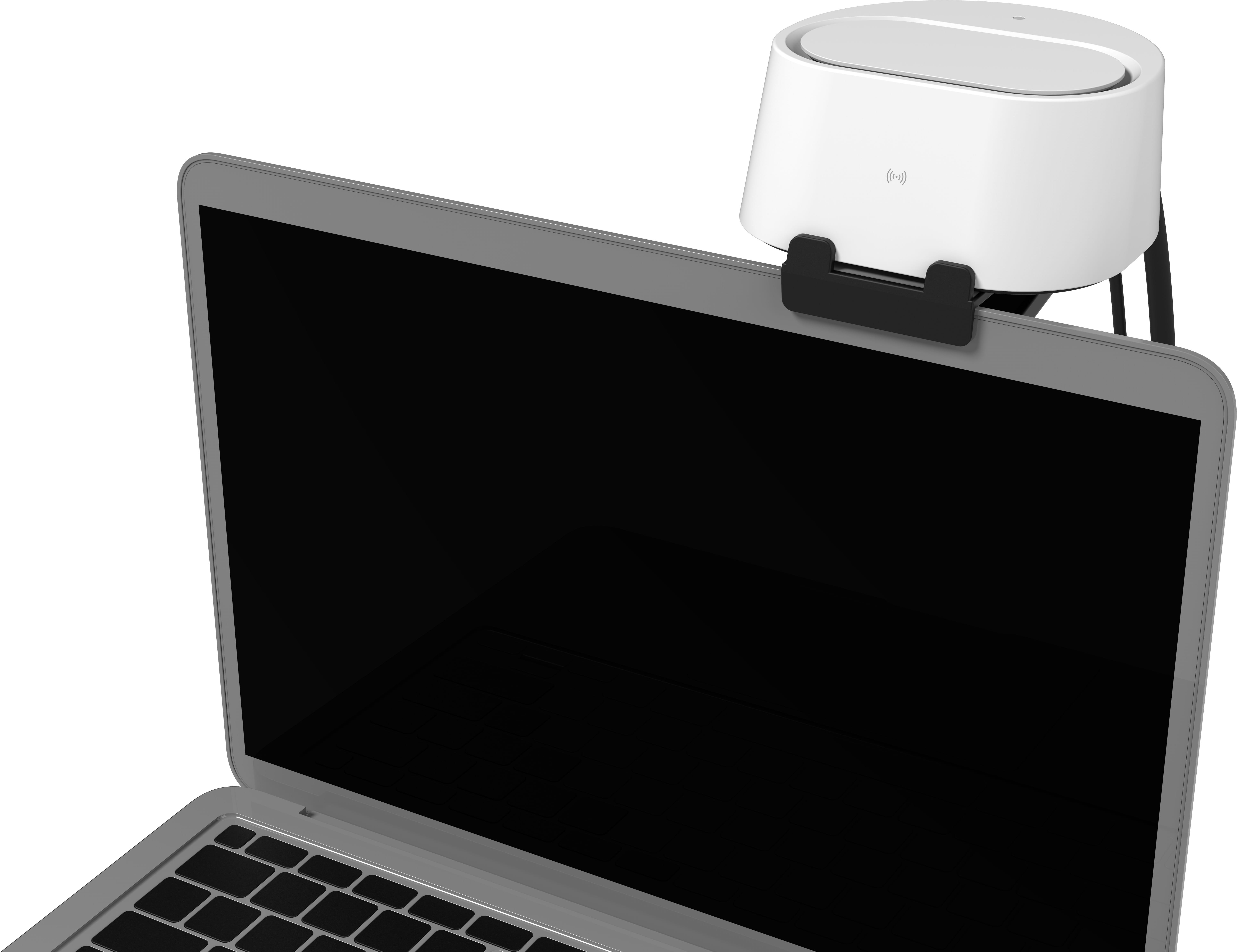

Cómo usar el Soporte de Monitor
Cómo utilizar la batería
Batería recargable
- Li-ion
- 3,6 V, 3100 mAh, 11,6 Wh

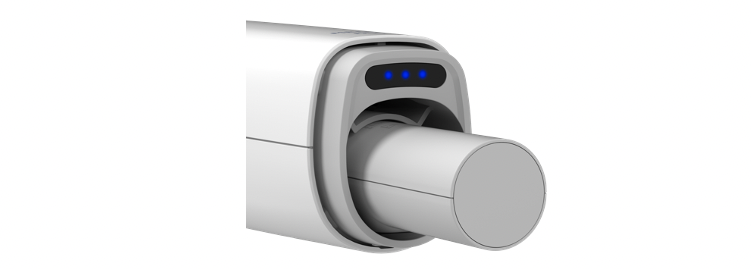

- Inserte la batería en la parte inferior de la pieza de mano del i700 wireless. Inserte la batería en la pieza de mano del i700 wireless con el terminal alineado correctamente.
-
La duración de la batería es de hasta 1 hora.
La duración de la batería puede variar en función del entorno del usuario y del número de ciclos de la batería.
Las baterías se envían con una carga parcial. Por favor, cargue completamente la batería antes del primer uso.

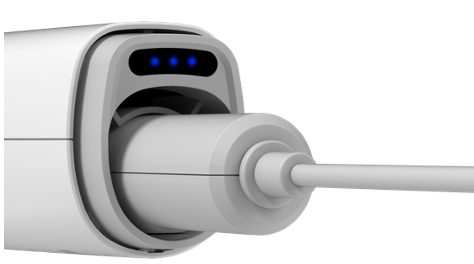

Cable de extensión de la batería
- El cable de extensión de la batería es una batería con cable que se utiliza en lugar de una batería recargable. No es necesario cargarlo, ya que la energía se suministra a través del cable.
- Conecte el conector en forma de batería en la pieza de mano del i700 wireless y conecte el cable al terminal del cargador de la batería.
- Pulse el botón de encendido situado en la parte inferior de la pieza de mano del i700 wireless para suministrar energía.

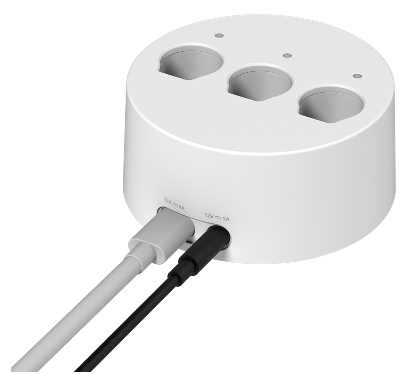

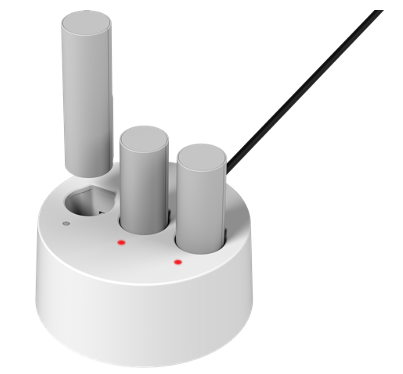

Cómo utilizar el cargador de baterías
- Conecte el adaptador al puerto de alimentación del cargador de baterías para suministrar energía. La alimentación se apaga cuando se retira el puerto del adaptador.
- Inserte la batería recargable en el cargador de baterías con los terminales de carga orientados correctamente.
- El cargador de baterías es sólo para baterías recargables. Tarda hasta 2 horas y 30 minutos en cargarse completamente y el tiempo de carga puede variar dependiendo del entorno del usuario y del número de ciclos de la batería.
El LED del cargador parpadea en azul cuando la batería se está cargando. Cuando está completamente cargado, el LED se ilumina en azul.
Si la batería no está correctamente insertada en el cargador, el LED del cargador parpadeará en rojo. En este caso, retire la batería del cargador, verifque si hay objetos extraños en ambos terminales de la batería y del cargador, límpielos suavemente con un paño suave y vuelva a introducir la batería.

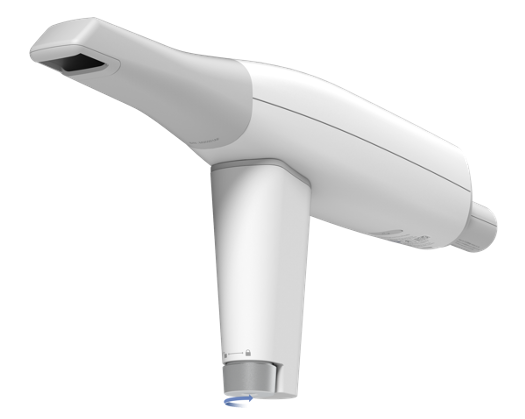

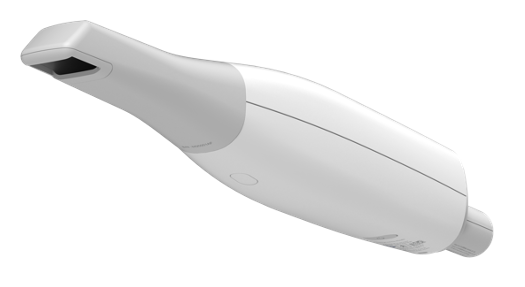

Cómo montar el mango
El cuerpo del i700 wireless está equipado con un transmisor de señal inalámbrica situado en el lugar donde se encuentra el logo del i700 wireless. Dependiendo de su experiencia y hábitos, puede sujetar la zona donde está montado el transmisor. Cubrir la zona del transmisor puede interferir en la comunicación del concentrador inalámbrico. Por lo tanto, se proporciona un mango para montar en la pieza de mano i700 wireless para un método de agarre manual más cómodo.

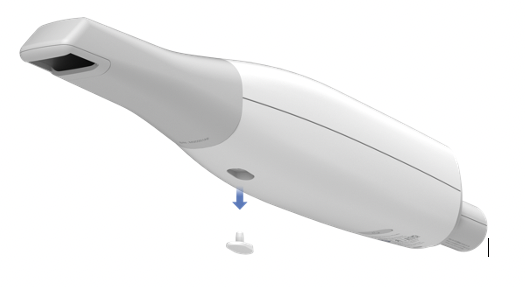

1. Gire la pieza de mano i700 wireless para encontrar el cuerpo de silicona.
2. Retire la silicona con la mano.
3. Ajuste completamente los tornillos del asa al orifcio de montaje del asa en el cuerpo del i700 wireless.
4. Apriételo en el sentido de las agujas del reloj con el pomo del mango.
5. Ahora puede utilizarlo sujetando el mango. Si desea retirar el mango, proceda en el orden inverso a estas instrucciones.

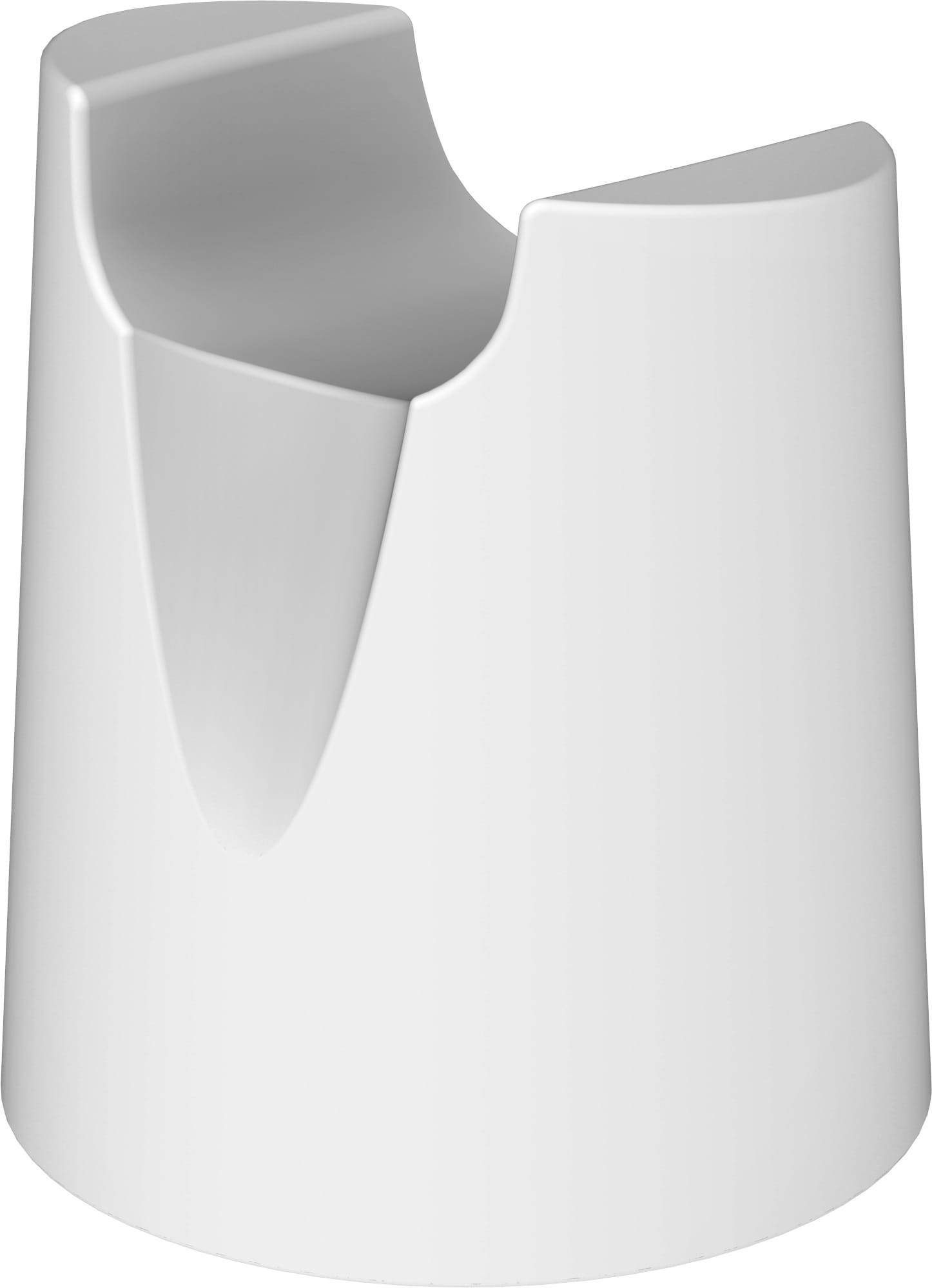

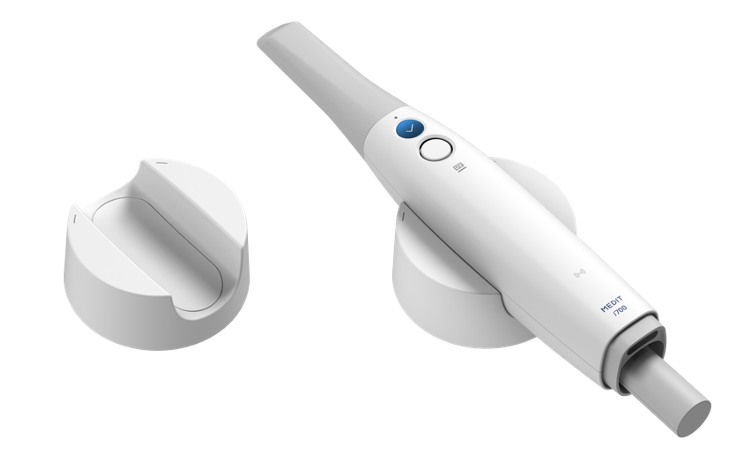

Cómo colocar en el soporte para el escritorio
Sin el mango

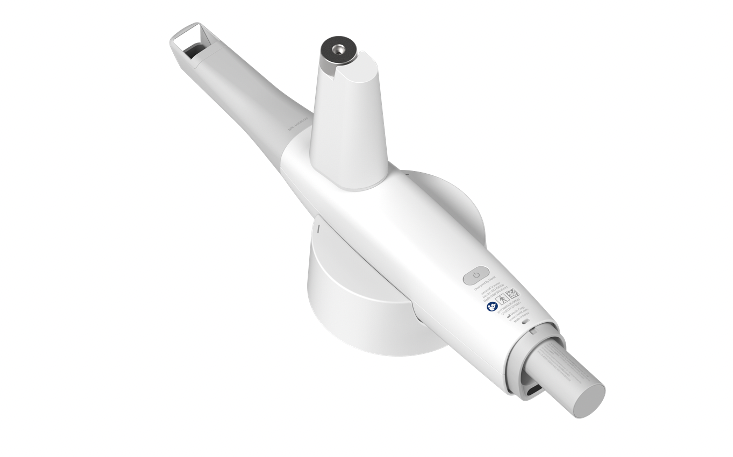

Con el mango

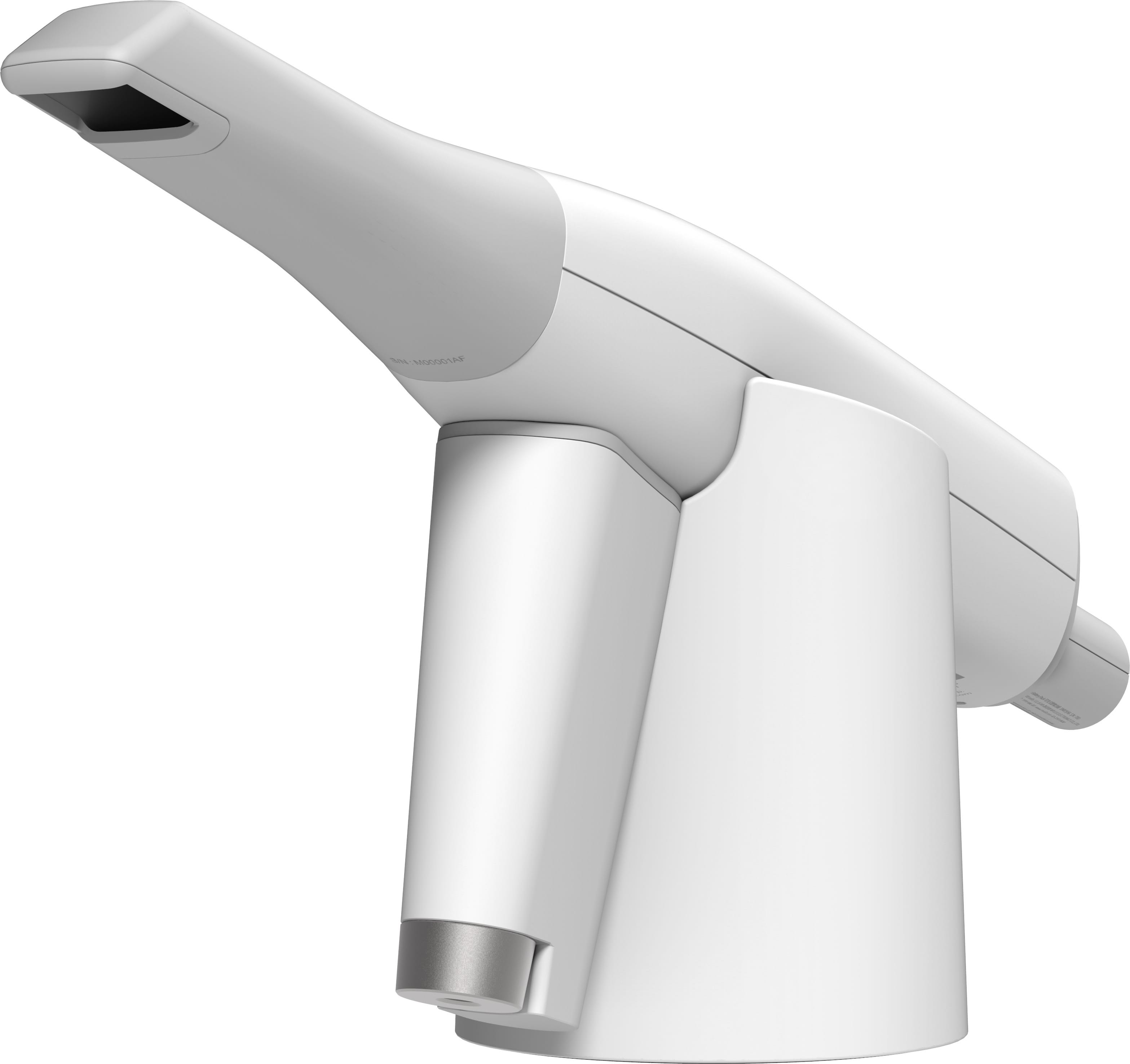

Manija-Fit Cuna

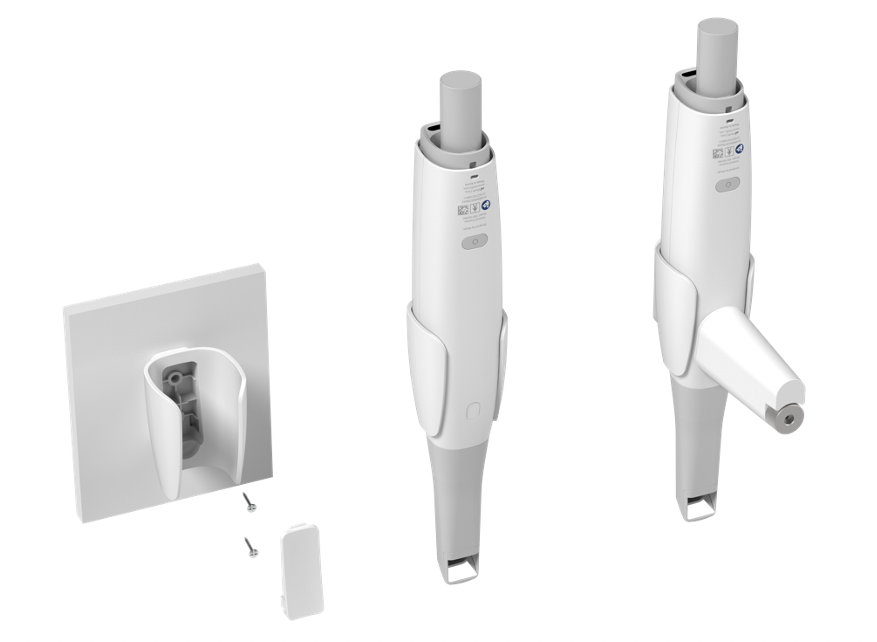

Cómo instalar el soporte de pared
