🔍 Medición

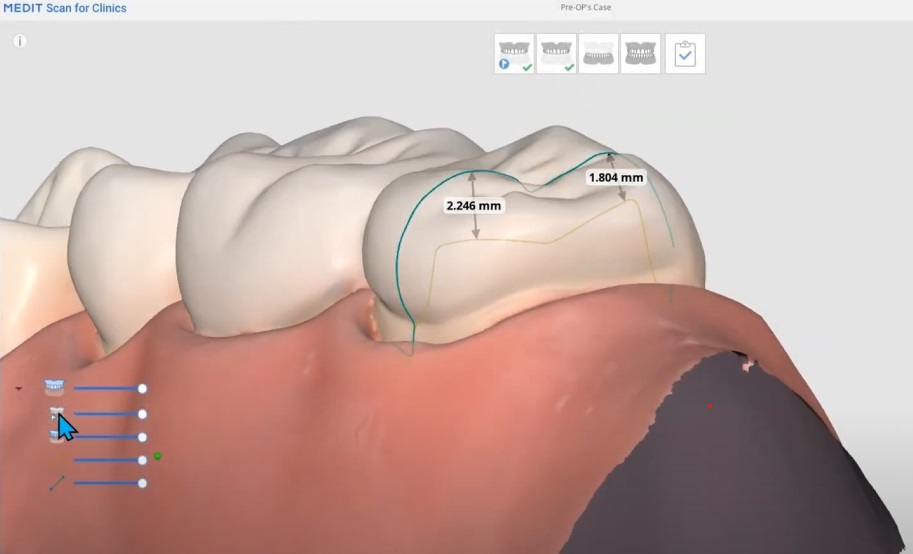

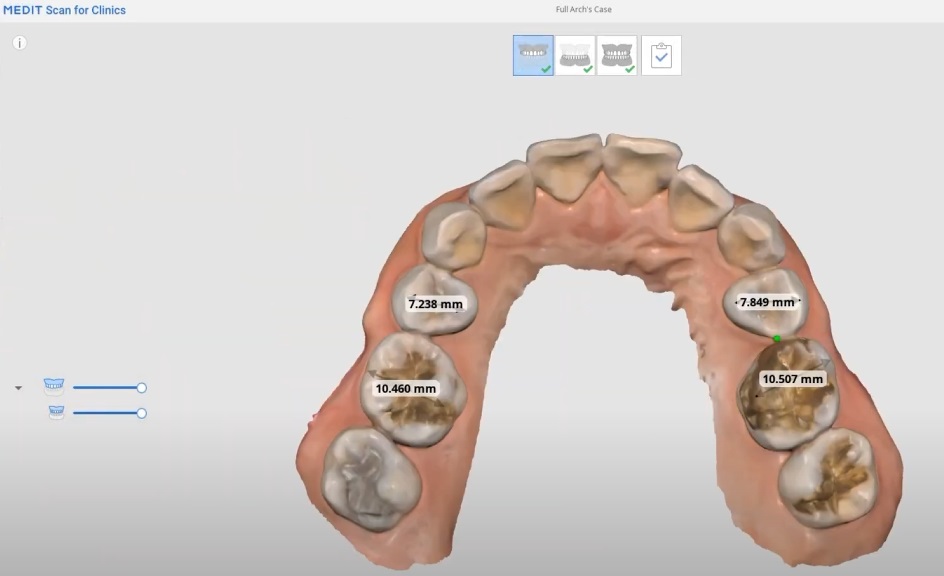

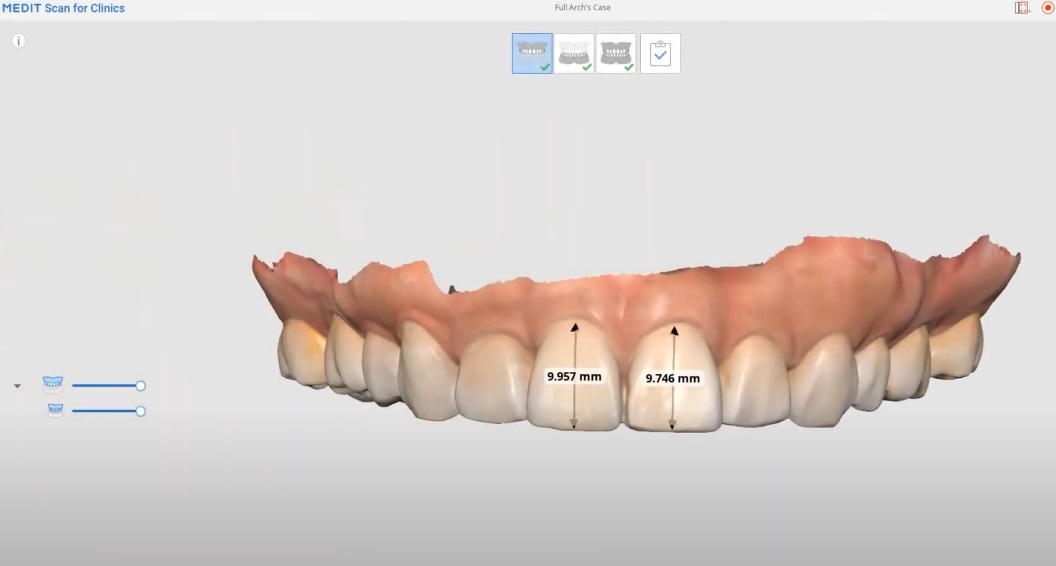

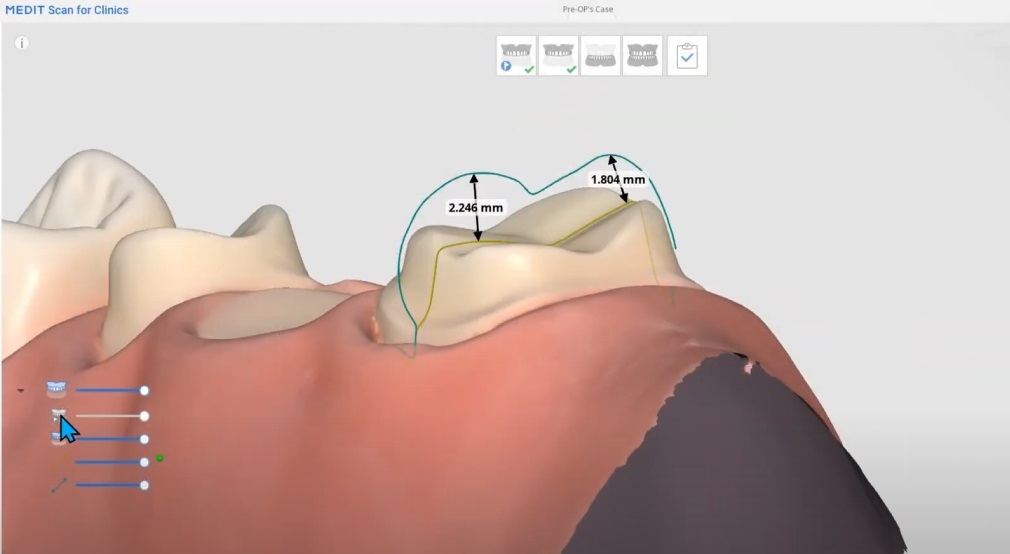

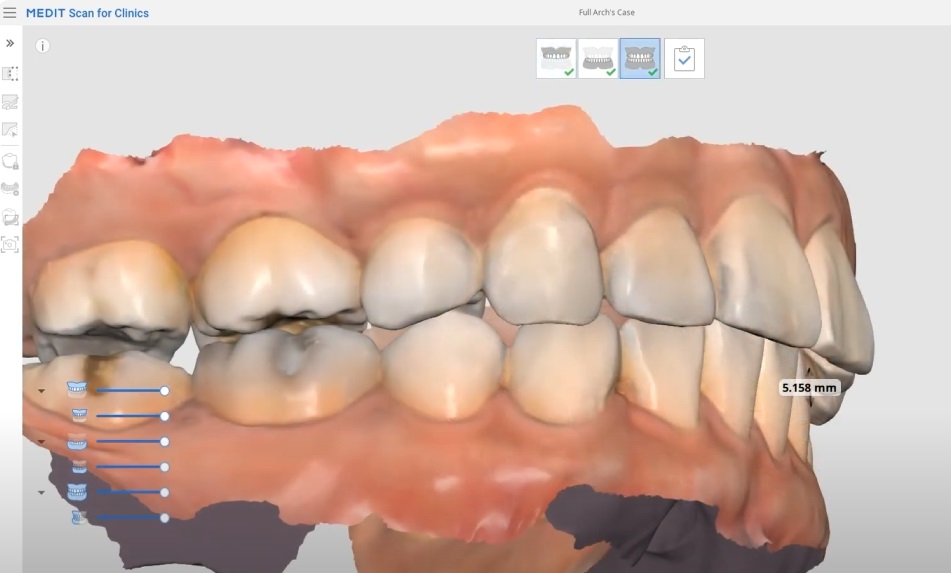

Puede medir la distancia, el ángulo, la longitud, el área, etc. en los datos del escáner para medir la preparación, la altura de la oclusión, o la longitud de los dientes, etc.

⚠︎ Las secciones y los resultados de las mediciones que haya creado con la función de medición no se mantendrán después de salir de la función. Si necesita conservar el resultado de la medición, puede capturar la pantalla con la función Captura de Pantalla.

1. Habilite la función Medición en la sección Herramientas.

2. Después de seleccionar la región de interés para la medición, haga clic en Confirmar para iniciar el proceso de unión.

3. Mida la distancia, el ángulo, la longitud, el área, etc. en los datos de escaneo utilizando varias opciones de comando.



❏ Opciones de comando

crear una línea de sección

• dibuja una línea para crear un plano de sección.
• puede dibujar varias líneas.

Vista de sección

• orienta la vista perpendicular a la línea de sección.

Un punto (distancia)

• mide la distancia más corta entre un punto seleccionado y la superficie o sección más cercana.

Dos puntos (distancia)

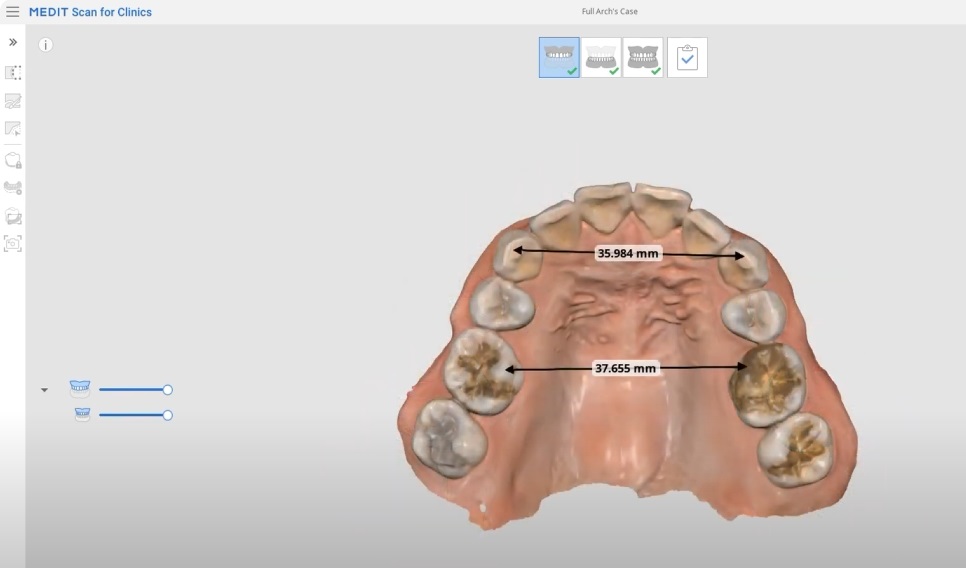

• mide la distancia entre dos puntos.

Tres puntos (distancia)

• mide la distancia entre el primer punto y la línea que conecta los otros dos puntos.

Tres puntos (ángulo)

• calcula un ángulo entre dos líneas formadas por tres puntos.
• La línea 1 conecta el primer punto y el segundo punto.
• La línea 2 conecta el segundo punto y el tercer punto.

Cuatro puntos (ángulo)

• calcula un ángulo entre dos líneas formadas por cuatro puntos.
• La línea 1 conecta el primer punto y el segundo punto.
• La línea 2 conecta el tercer punto y el cuarto punto.

Un punto (área)

• calcula el área de un plano de sección elegido por un punto.

⚠️ Se requiere un plano de sección.

Dos puntos (área)

• calcula el área cerrada por dos puntos en un plano de sección.

⚠️ Se requiere un plano de sección.

Mide el área 3D

• calcula el área seleccionada por las herramientas de selección.

Un punto (longitud)

• calcula la longitud de una línea seleccionada.

⚠️ Se requiere un plano de sección.

Dos puntos (longitud)

• calcula la longitud entre dos puntos de una línea seleccionada.

⚠️ Se requiere un plano de sección.

Desviación

• calcula las desviaciones entre los datos de referencia y los datos del objetivo.

Confirmar

• muestra el resultado calculado utilizando los datos seleccionados.

Eliminar

• borra una línea de sección seleccionada o un resultado de medición.

Salir

• lleva al paso anterior.

❏ Cómo utilizar la función de desviación

• La función de desviación está disponible cuando hay al menos 2 datos de escaneo diferentes.
• Active la función de desviación, seleccione los datos de referencia y los datos del objetivo y haga clic en Confirmar.

• Las desviaciones se muestran a través del mapa en color. Haga clic en una posición específica para ver su valor de desviación.
• Puede personalizar el rango de índice haciendo doble clic en el número: el valor máximo de los datos de color (1.000 ~ 50.000mm), la tolerancia aceptable (0.001 ~ 9.000mm)
• Cuanto más alta es la resolución, más se divide la gama de colores.

• Haga clic en Salir para finalizar el modo "Desviación" y para volver al modo "Medición".
