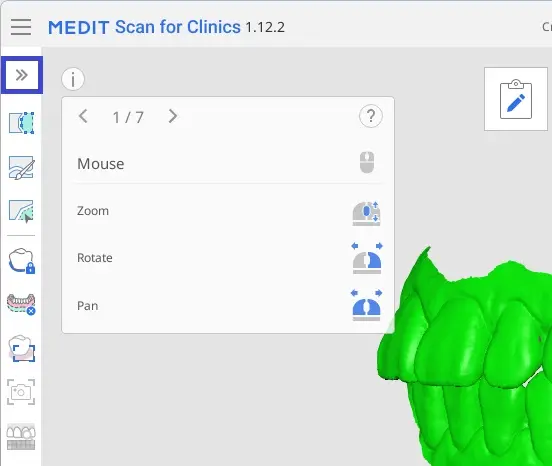

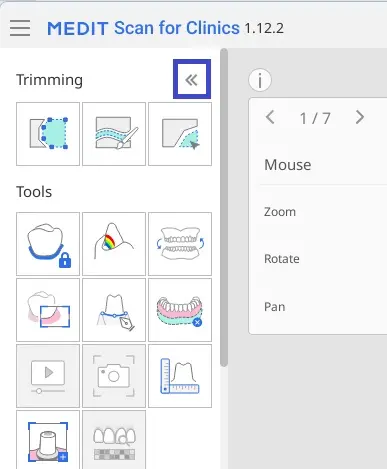

📖 Barra de herramientas principal

La barra de herramientas principal incluye herramientas para modificar y evaluar el modelo 3D, así como información sobre el escáner.



Herramientas de recorte



Las herramientas de recorte ayudan a editar y eliminar el ruido de los datos.

	Línea Poligonal para Recortar	Borra todos los elementos dentro de la línea poligonal de la pantalla.
	Recorte con pincel	Elimina todas las entidades de un trayecto dibujado a mano alzada en la pantalla. Sólo se seleccionará la cara frontal. El pincel está disponible en tres tamaños diferentes.
	Recorte rápido	Elimine rápidamente los datos separados del resto.

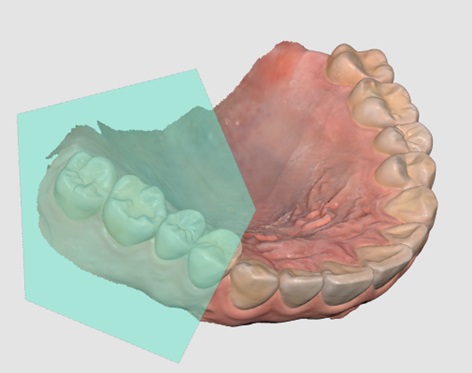

Recorte de línea poligonal

1. Haga clic en "Recorte de línea poligonal" de Herramientas de recorte en la barra de herramientas principal.

2. Dibuje una línea poligonal alrededor del área que desea eliminar en los datos 3D.

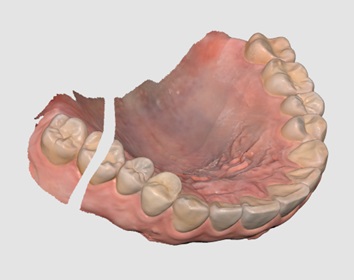

3. Elimine la región seleccionada haciendo clic con el botón derecho del ratón.

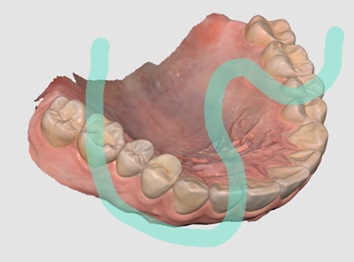

Recorte con pincel

Con el Recorte con pincel, puede eliminar todas las entidades de un trazado dibujado a mano alzada en la pantalla. Las siguientes herramientas aparecen en la parte inferior de la pantalla cuando se selecciona la herramienta Recorte con pincel.

	Tamaño del pincel	Establezca un tamaño de pincel. El pincel está disponible en tres tamaños diferentes.
	Recorte manual de ruido	Elimine los datos de ruido innecesarios en el área seleccionada con un pincel.
	Recorte automático de ruido	Elimina automáticamente los datos de ruido innecesarios según la dirección de visión.

1. Haga clic en "Recorte con pincel" de Herramientas de recorte en la barra de herramientas principal.

2. Seleccione el tamaño del pincel en la parte inferior.

3. Seleccione las áreas en las que debe recortarse el ruido. Sólo se seleccionará la cara frontal.

4. El área seleccionada se elimina automáticamente tras seleccionarla con el ratón.

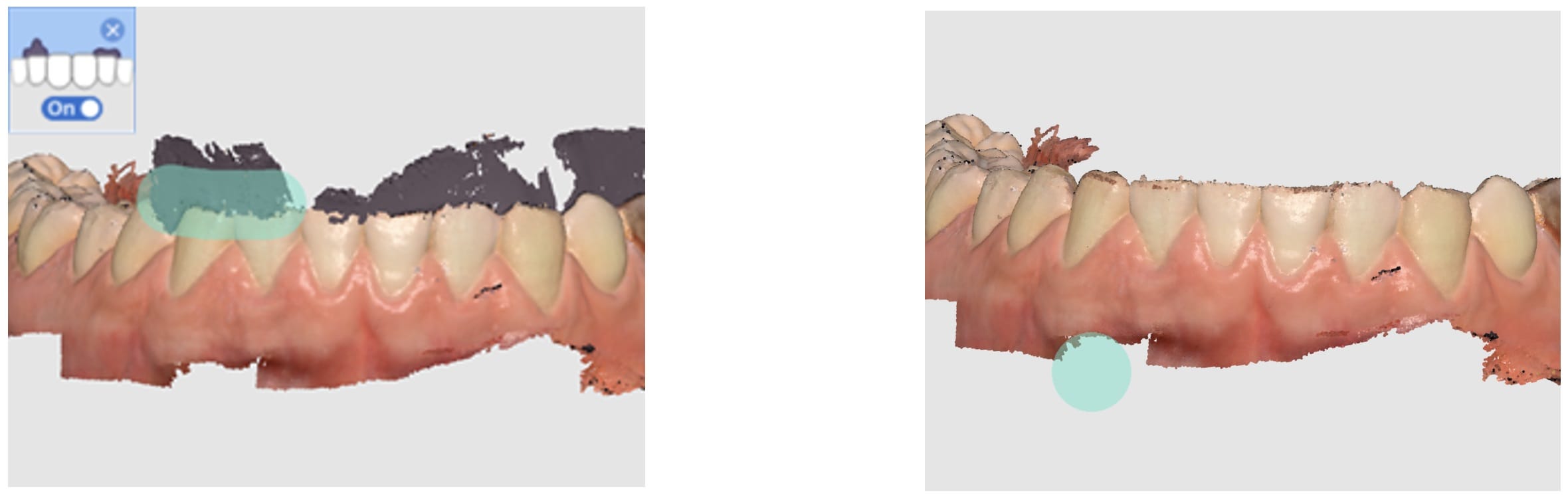

Recorte manual de ruido

Puede eliminar manualmente los datos de ruido innecesarios.

🔎Nota

Cuando esta opción está desactivada, puede seleccionar un área con un pincel, pero el área no se elimina.



1. Haga clic en el icono de la herramienta "Recorte manual de ruido" en la parte inferior.

2. Seleccione el tamaño del pincel en la parte inferior.

3. Seleccione las áreas en las que debe recortarse el ruido.
4. El área seleccionada se elimina automáticamente tras seleccionarla con el ratón.

Recorte automático de ruido

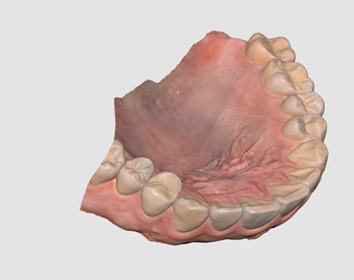

Puede recortar automáticamente los tejidos blandos innecesarios, como labios, mejillas y lengua.

1. Haga clic en el icono de la herramienta "Recorte automático de ruido" situado en la parte inferior.
2. El programa elimina automáticamente los tejidos blandos innecesarios.

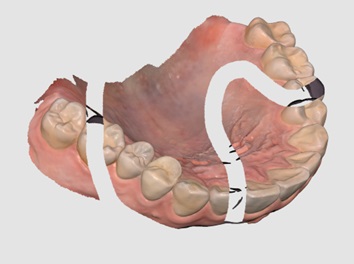

Recorte rápido

1. Haga clic en "Recorte rápido" en la herramienta de recorte de la barra de herramientas principal.

2. Haga clic en los datos separados del resto de los datos de escaneo.

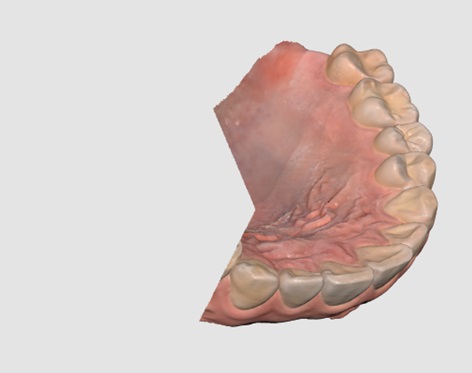

3. La zona aislada en la que ha hecho clic se elimina como se indica a continuación.


Herramientas de función

	Bloquear Área	Bloquee un área específica utilizando las herramientas de selección.
	Análisis de Áreas Socavadas	Analiza la zona socavada en función de la ruta de inserción.
	Intercambiar Maxilar y Mandíbula	Intercambia los escaneos del maxilar y la mandíbula. Esto es útil si el operador escanea accidentalmente el maxilar equivocado.
	Previsualización del Resultado	Muestra la vista previa del área seleccionada para comprobar la calidad de los datos antes del procesamiento real.
	Línea de margen	Crea una línea de margen automática o manualmente. La información de la línea de margen también puede importarse a un programa de diseño.
	Limpieza inteligente de datos	Filtre los datos de tejidos blandos eliminando los datos poco fiables mediante el Mapa de Fiabilidad.
	Repetición del escaneo	Reproduce el proceso de escaneo.
	Cámara HD	Tome imágenes 2D con datos de modelos 3D y comparta las imágenes con un laboratorio.
	Registrar pilares	Registre un pilar en la biblioteca escaneándolo usted mismo o importándolo. Una vez registrado, podrá utilizarlo para la Coincidencia de la bibliotecas de pilares.

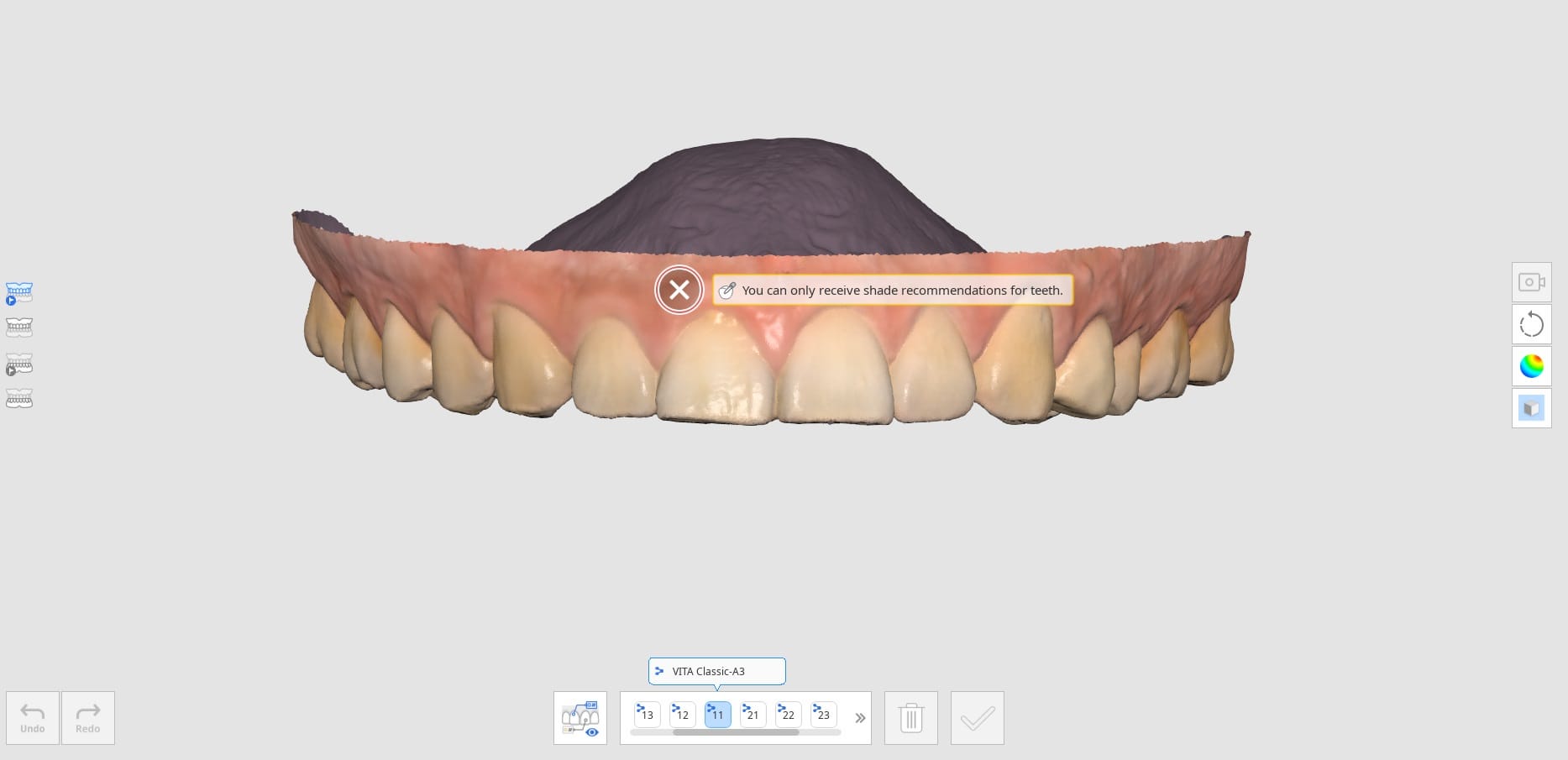

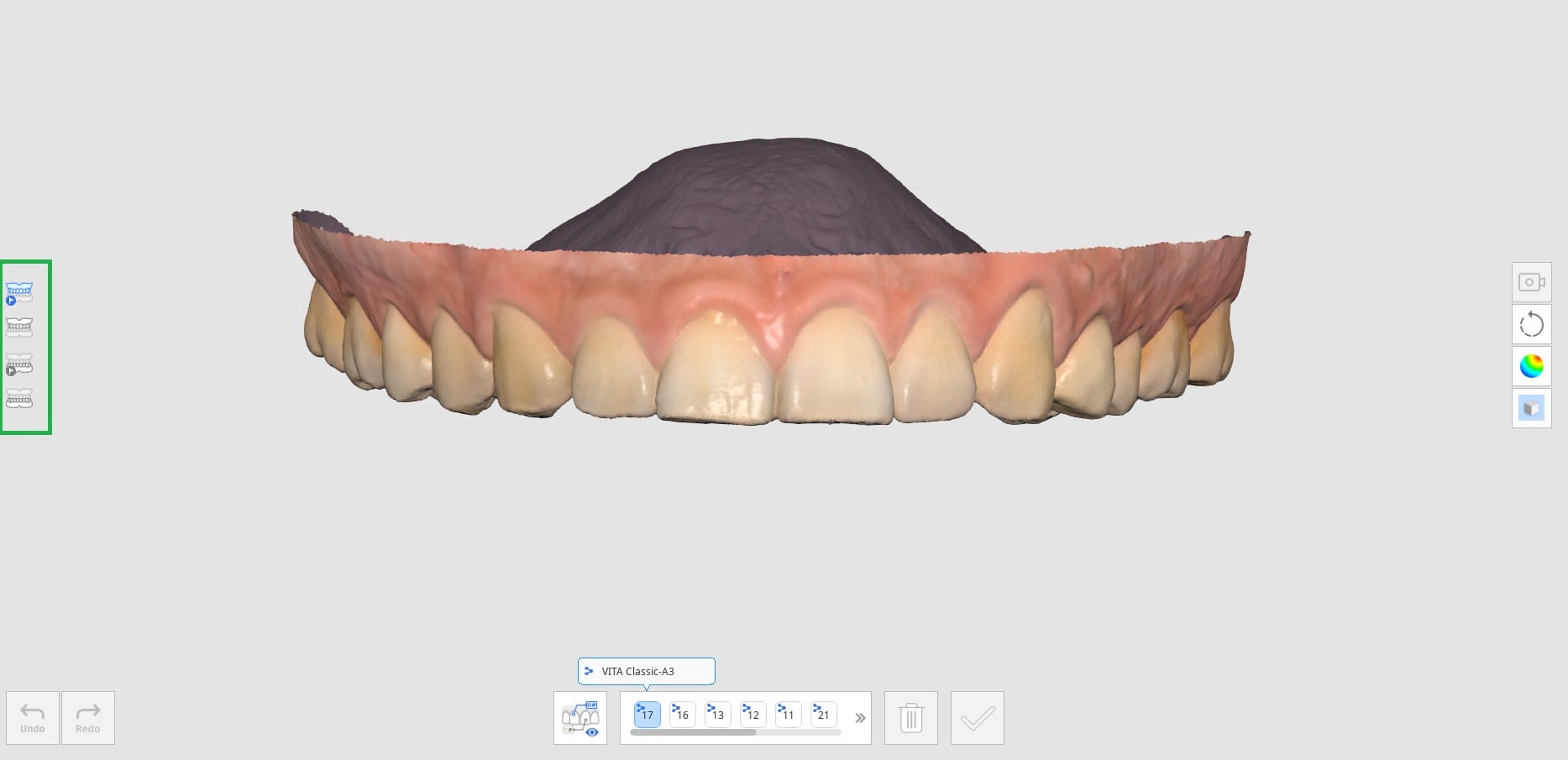

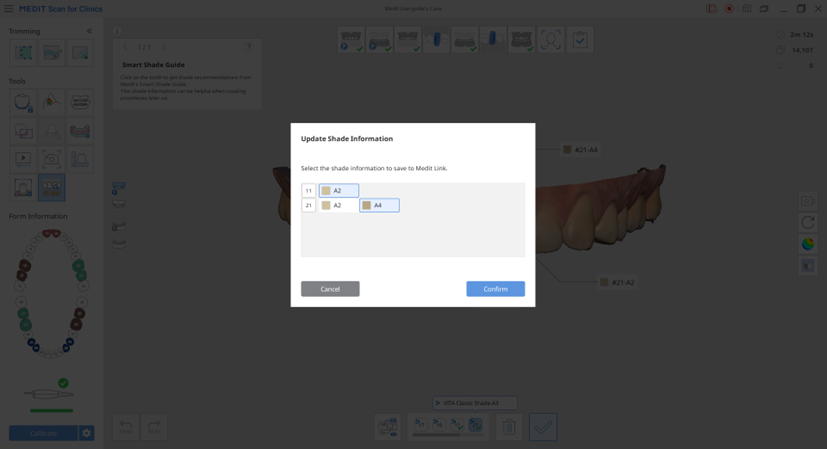

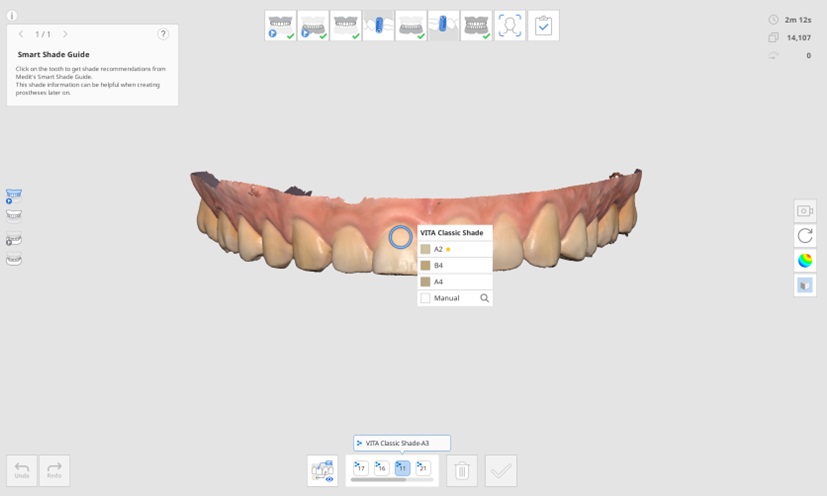

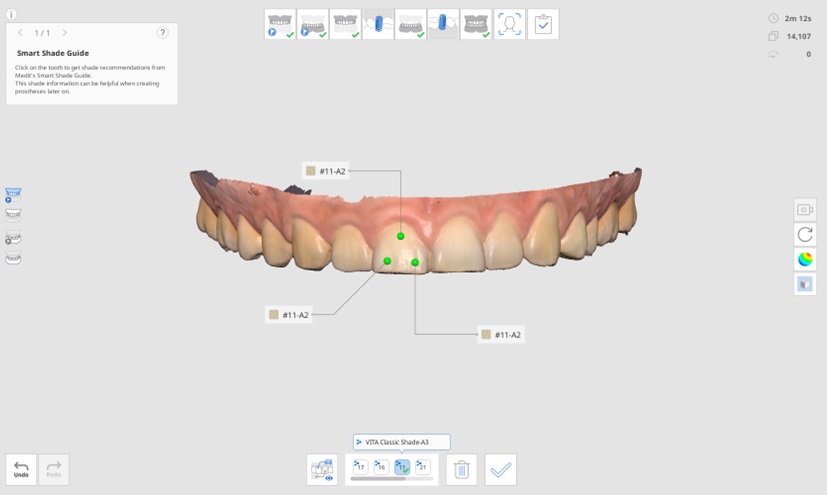

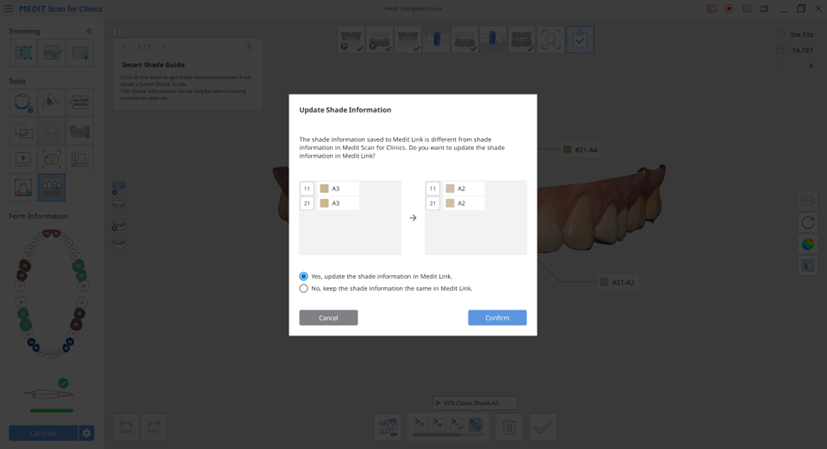

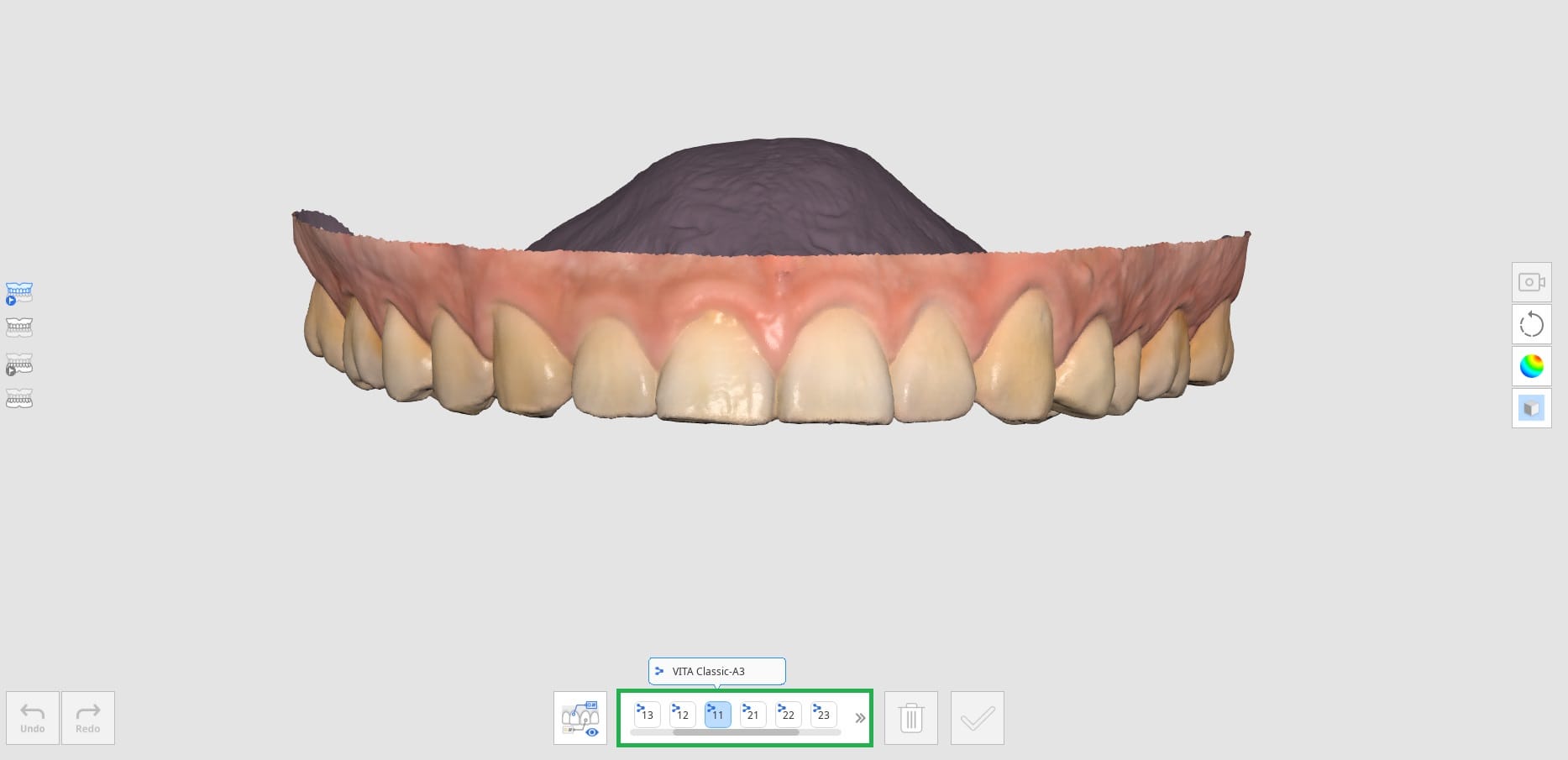

	Guía de tonalidad inteligente	Proporcione recomendaciones de tonos inteligentes.

Si selecciona una de las herramientas de función anteriores en la barra de herramientas principal, se mostrarán en la parte inferior las siguientes herramientas de selección para trabajar en la función.

	Selección de línea poligonal	Selecciona todos los elementos dentro de la línea poligonal de la pantalla.
	Selección de círculo	Selecciona todos los elementos dentro un área circular.
	Selección con pincel	Selecciona todas las entidades de un trayecto dibujado a mano alzada en la pantalla. El pincel está disponible en tres tamaños diferentes.
	Selección inteligente de un solo diente	Seleccione automáticamente el área de un solo diente con un clic. Puede hacer clic o arrastrar el diente. * Esta herramienta es útil para Bloquear área, Línea de margen, Revisión de la preparación y Revisión de escaneo inteligente.
	Selección	Active el modo de selección para seleccionar áreas utilizando las herramientas de selección anteriores.
	Deselección	Active el modo de anulación de la selección para anular la selección de áreas mediante las herramientas de selección anteriores.
	Eliminar toda la selección	Borra toda la selección.
	Confirmar	Aplica los resultados para la herramienta seleccionada.

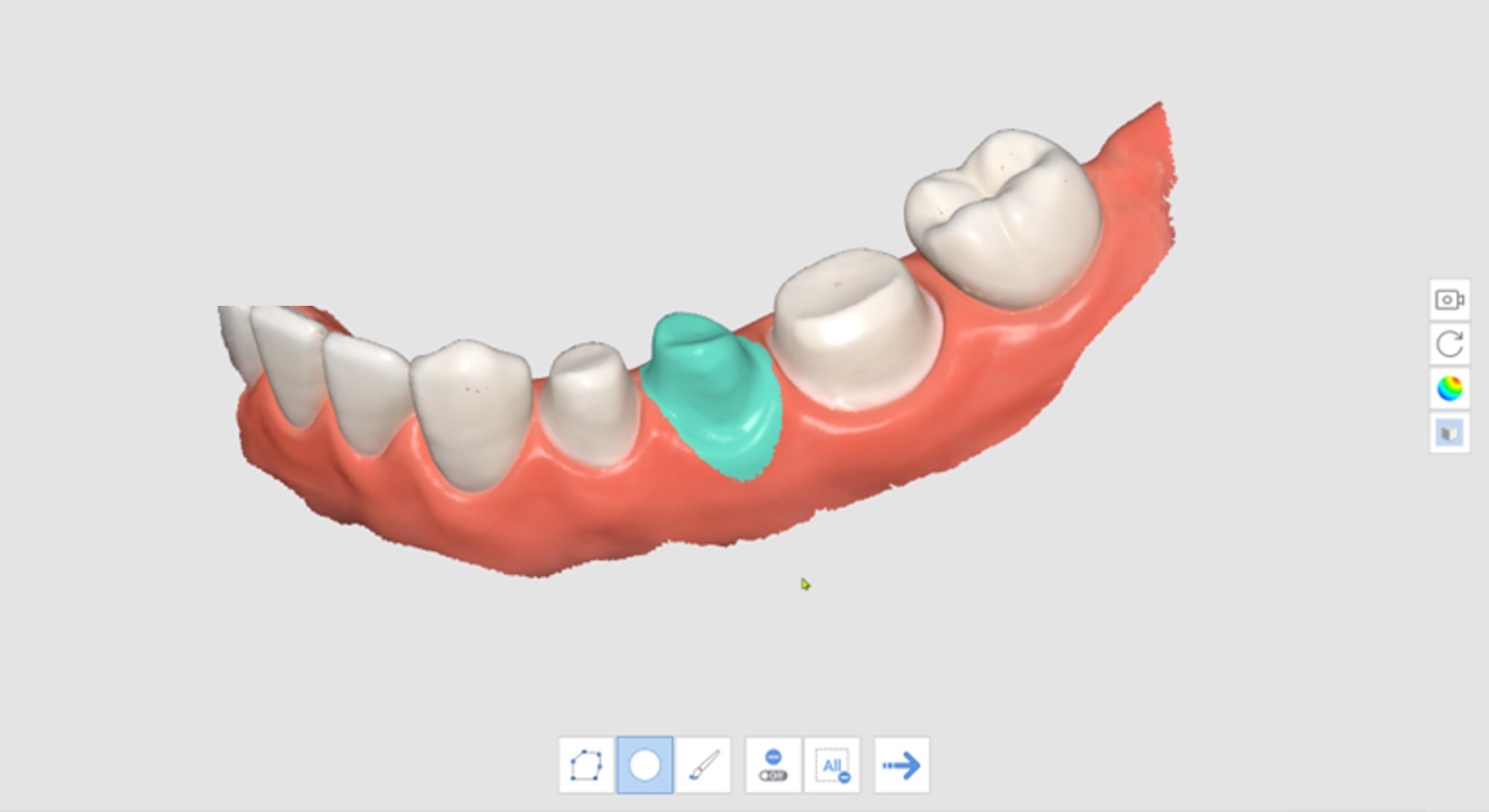

Bloquear Área

Puede bloquear un área específica utilizando las herramientas de selección para que el escaneo posterior no pueda afectar a las formas del área bloqueada, sino al color.

🔎Nota

Esta función es útil cuando se conservan los datos de la encía retraída escaneados tras la extracción del cordón.

1. Haga clic en "Bloquear área" en la barra de herramientas principal.

2. Seleccione un área para bloquear con las herramientas de selección de áreas.
3. Seleccione la zona que desea bloquear. El área seleccionada se presenta en un color diferente.


Puede desbloquear el área bloqueada realizando una de las siguientes acciones:

1. Haga clic en el icono de herramienta "Deselección" para cambiar al modo de deselección, seleccione una herramienta de selección y enmascare las áreas que desea desbloquear.

2. Haga clic en el icono de herramienta "Eliminar toda la selección" para desbloquear todas las áreas bloqueadas.

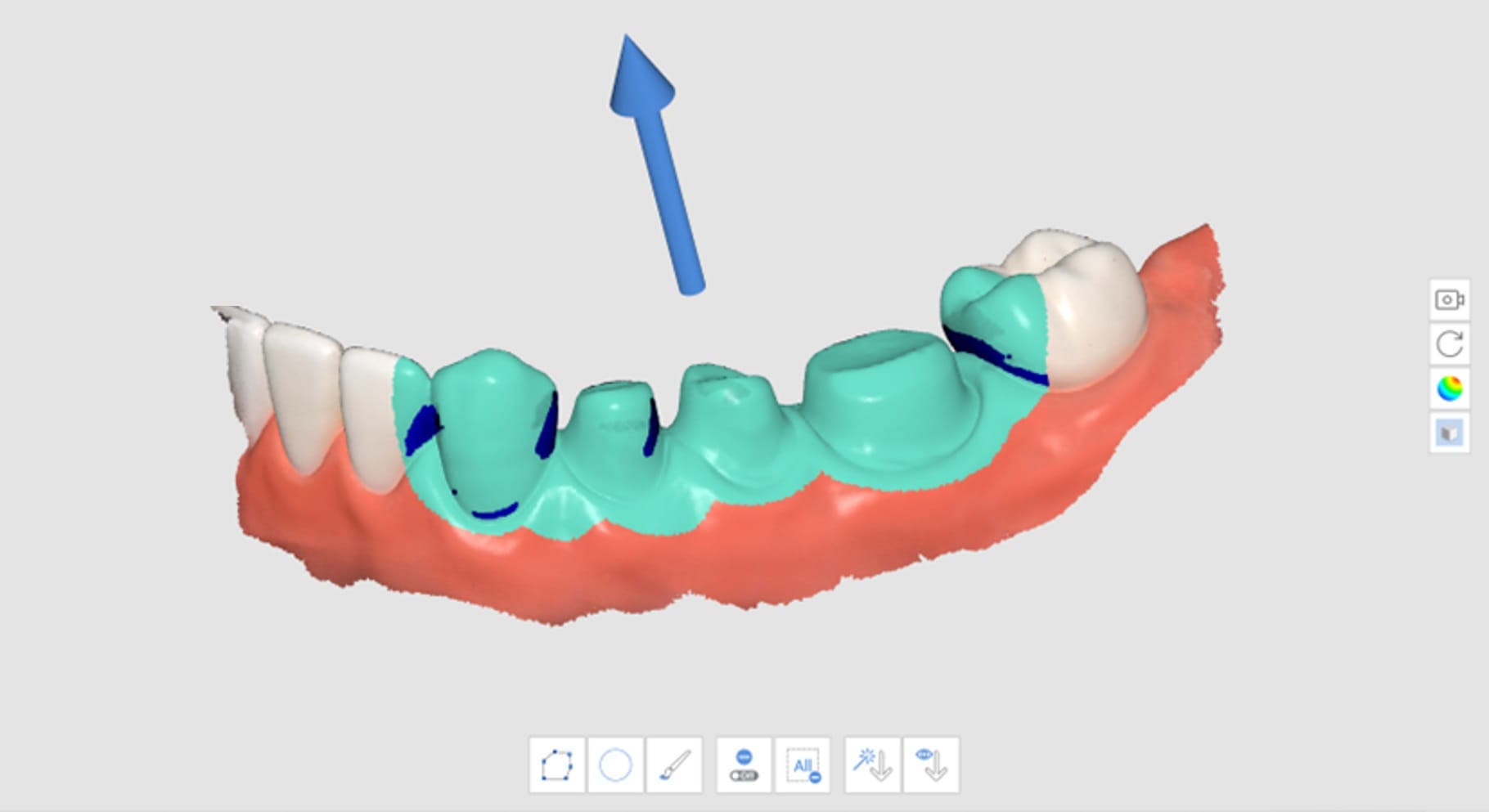

Análisis de Áreas Socavadas

Analiza la zona socavada en función de la ruta de inserción. La dirección de inserción puede determinarse mediante Dirección automática o Dirección manual.

	Dirección Automática	El sistema calcula automáticamente la dirección en la que se minimiza el área socavada. A continuación, muestra el área socavada en la pantalla de visualización.
	Dirección Manual	El sistema calcula el área de socavada basándose en la dirección de visión del usuario. El usuario puede cambiar la dirección de la vista moviendo o girando los datos. A continuación, muestra el área socavada en la pantalla de visualización.

Análisis de áreas socavadas con dirección automática

1. Haga clic en el icono de la herramienta "Análisis de Áreas Socavadas" de la barra de herramientas principal.

2. Seleccione la región de interés para calcular el área socavada con las herramientas de selección de área.

3. Si no se selecciona ningún área, el programa calculará el área socavada para todo el modelo 3D en el área de visualización de datos.
4. Haga clic en el icono "Dirección automática" de la parte inferior.

5. Aparece una flecha de ruta de inserción en la dirección en la que se minimiza el área de socavado, y las áreas de socavado se presentan en azul oscuro.

6. Puede cambiar la dirección de la ruta de inserción haciendo clic con el botón izquierdo y arrastrando la flecha.


Análisis de áreas socavadas con dirección manual

1. Haga clic en el icono de la herramienta "Análisis de Áreas Socavadas" de la barra de herramientas principal.

2. Seleccione la región de interés para calcular el área socavada con las herramientas de selección de área.
3. Utilice las herramientas "Mover", "Rotar", "Ampliar", y "Alejar" en la Barra de herramientas lateral para cambiar la dirección del modelo.
4. Haga clic en el icono "Dirección manual" situado en la parte inferior.

5. Aparece una flecha de ruta de inserción en la dirección del punto de vista del usuario.
6. Puede cambiar la dirección de la ruta de inserción haciendo clic con el botón izquierdo y arrastrando la flecha.

Intercambiar Maxilar y Mandíbula

Cuando la mandíbula se escanea en la fase de escaneo del maxilar por error o viceversa, puede corregirlo utilizando esta función.

1. Haga clic en el icono de la herramienta "Intercambiar Maxilar y Mandíbula" en la barra de herramientas principal.

2. Se intercambian los datos actuales en las etapas de Maxilar y Mandíbula.

Previsualización del Resultado

1. Haga clic en el icono de la herramienta "Previsualización del Resultado" de la barra de herramientas principal.

2. Seleccione un área para previsualizar con las herramientas de selección de áreas.

3. Haga clic en "Siguiente Paso" para ver el resultado.

4. Previsualice el resultado.

5. Haga clic en "Salir" para volver al paso anterior.

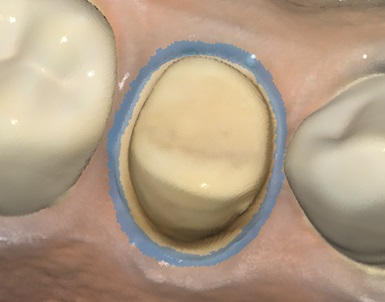

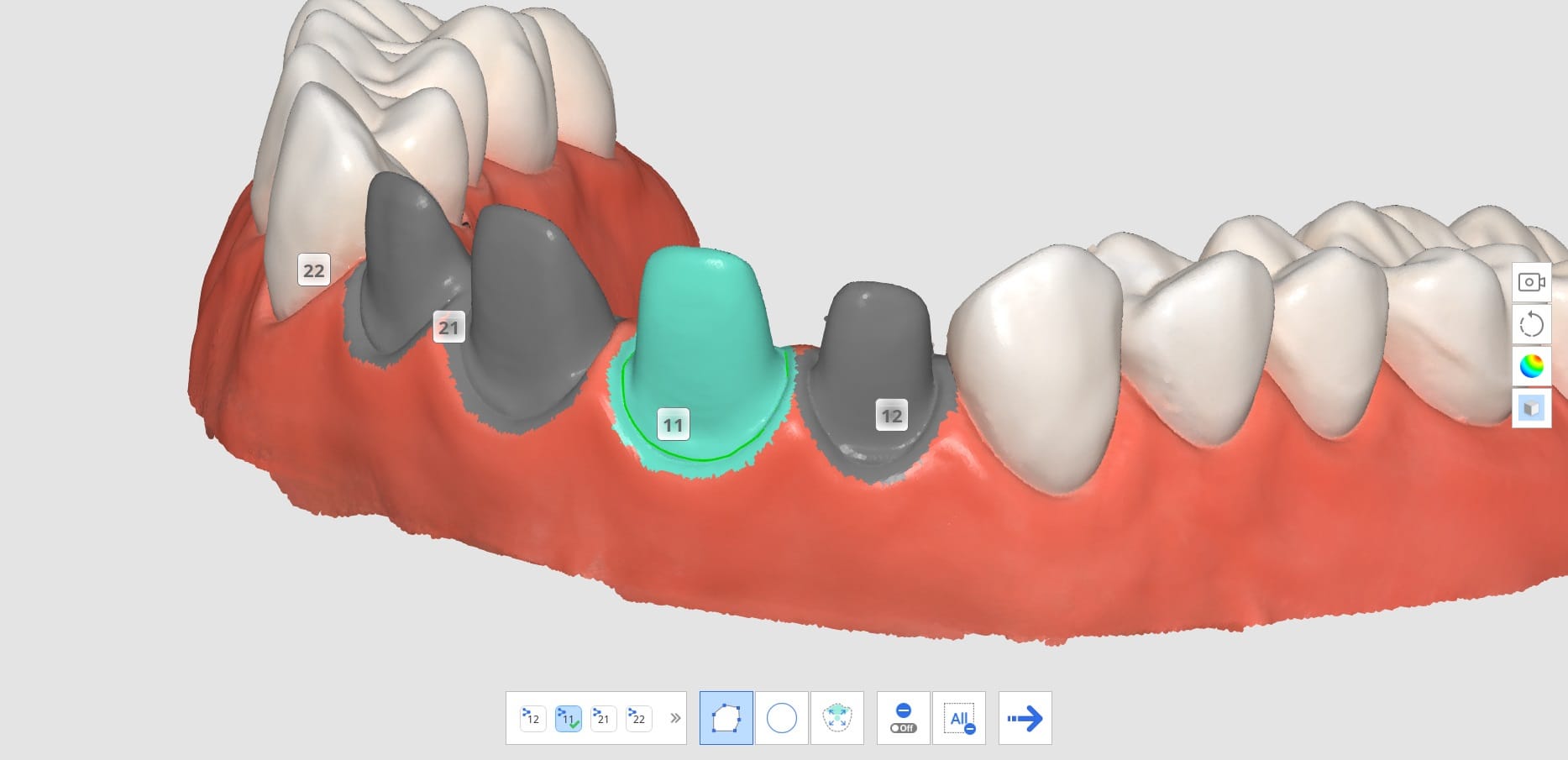

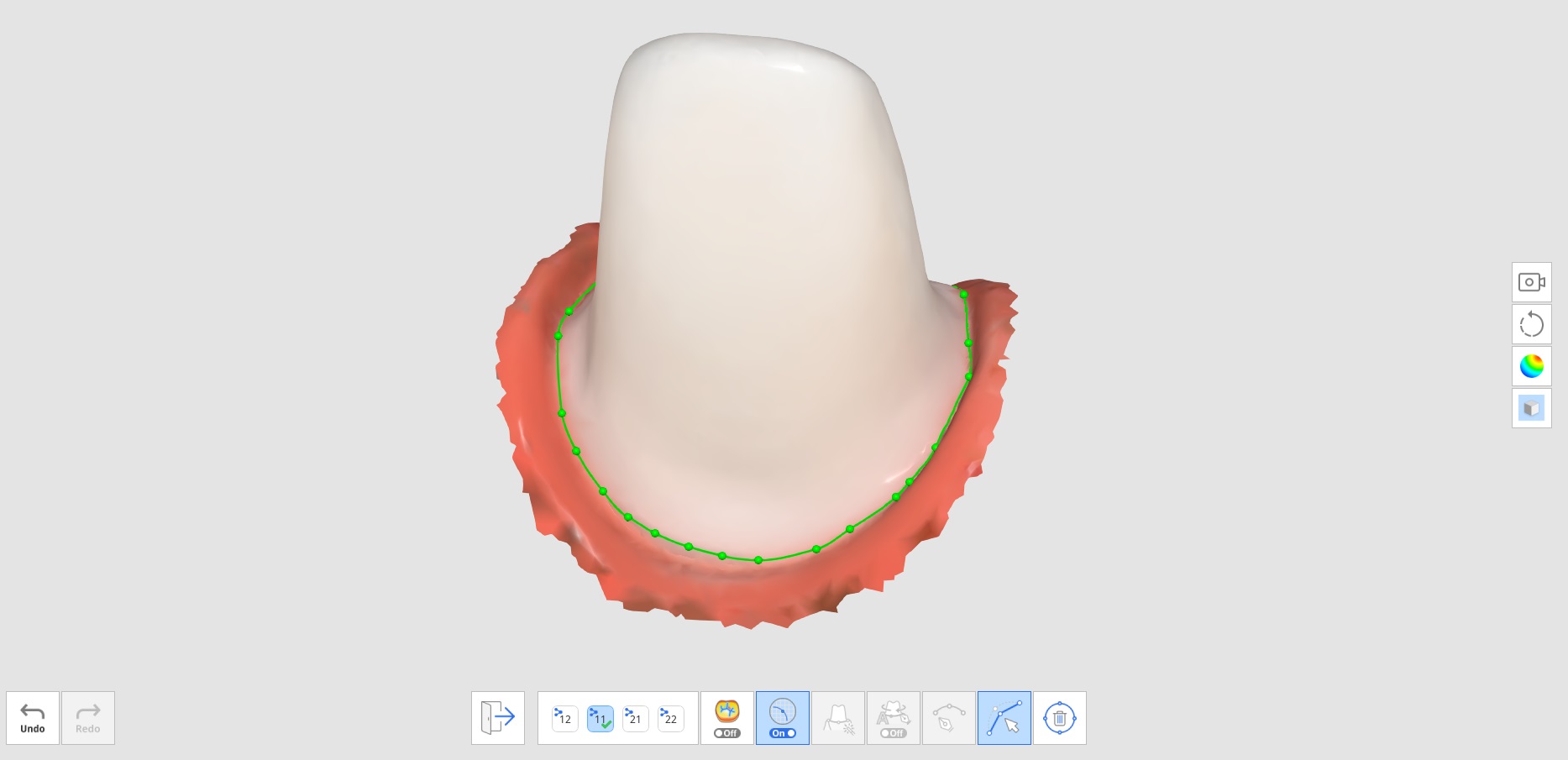

Línea de margen

La función Línea de margen dispone de las siguientes herramientas.

	Creación automática	Crea una línea de margen automáticamente basándose en los puntos seleccionados por el usuario. Al seleccionar varios puntos, se creará una línea de margen cerrada.
	Cambio de vista dinámico	Active esta opción para rotar automáticamente los datos según la dirección de la vista.
	Creación manual	Crea una línea de margen manualmente según los puntos seleccionados por el usuario. Al completar una curva cerrada añadiendo manualmente puntos de control, se creará una línea de margen.
	Editar	Permite editar la línea de margen. El usuario puede añadir, mover y eliminar los puntos de control de una línea de margen.
	Eliminar	Borrar la línea de margen.
	Modo de visualización de la curvatura	Mida la curvatura de la superficie de los datos para mostrarlos en diferentes colores a través de un mapa de colores. Si el color es más rojo, queda más en relieve, y si el color es más azul, queda más grabado. Puede utilizar el deslizador de intervalo de expresión de color para ajustar el radio de color.
	Vista de la sección	Muestra la sección transversal del área donde se encuentra el puntero del mouse. Evita que se oculten áreas cuando se acerca mucho y le permite verificar el margen ampliado con más atención.

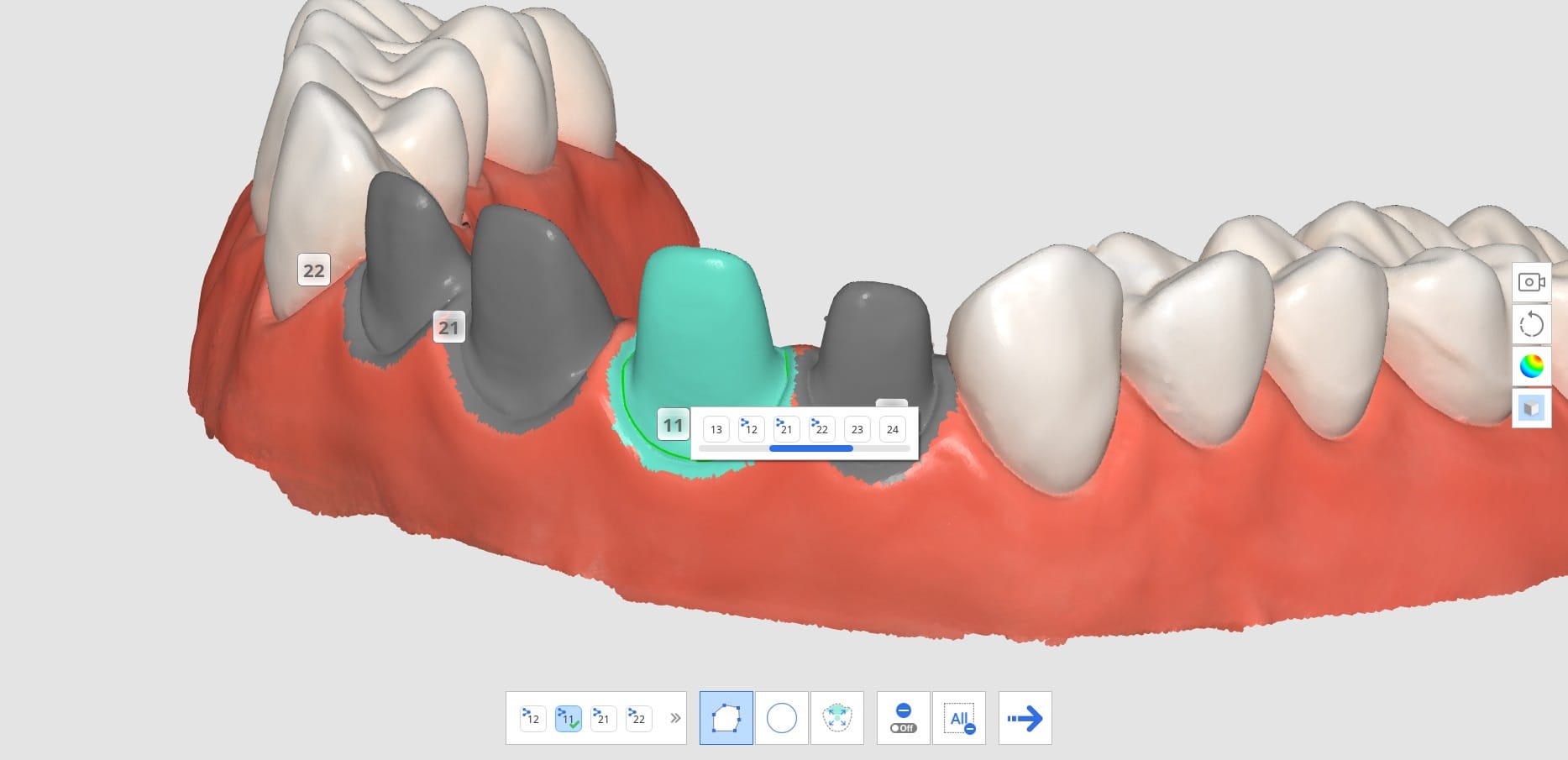

1. Haga clic en el icono "Línea de margen" de la barra de herramientas principal.

2. Seleccione la etapa Maxilar o Mandíbula.
3. Seleccione un número de diente.
4. Seleccione un área para el número de diente seleccionado con las herramientas de selección de área y haga clic en el icono "Siguiente paso".

5. Haga clic en el icono "Siguiente paso".

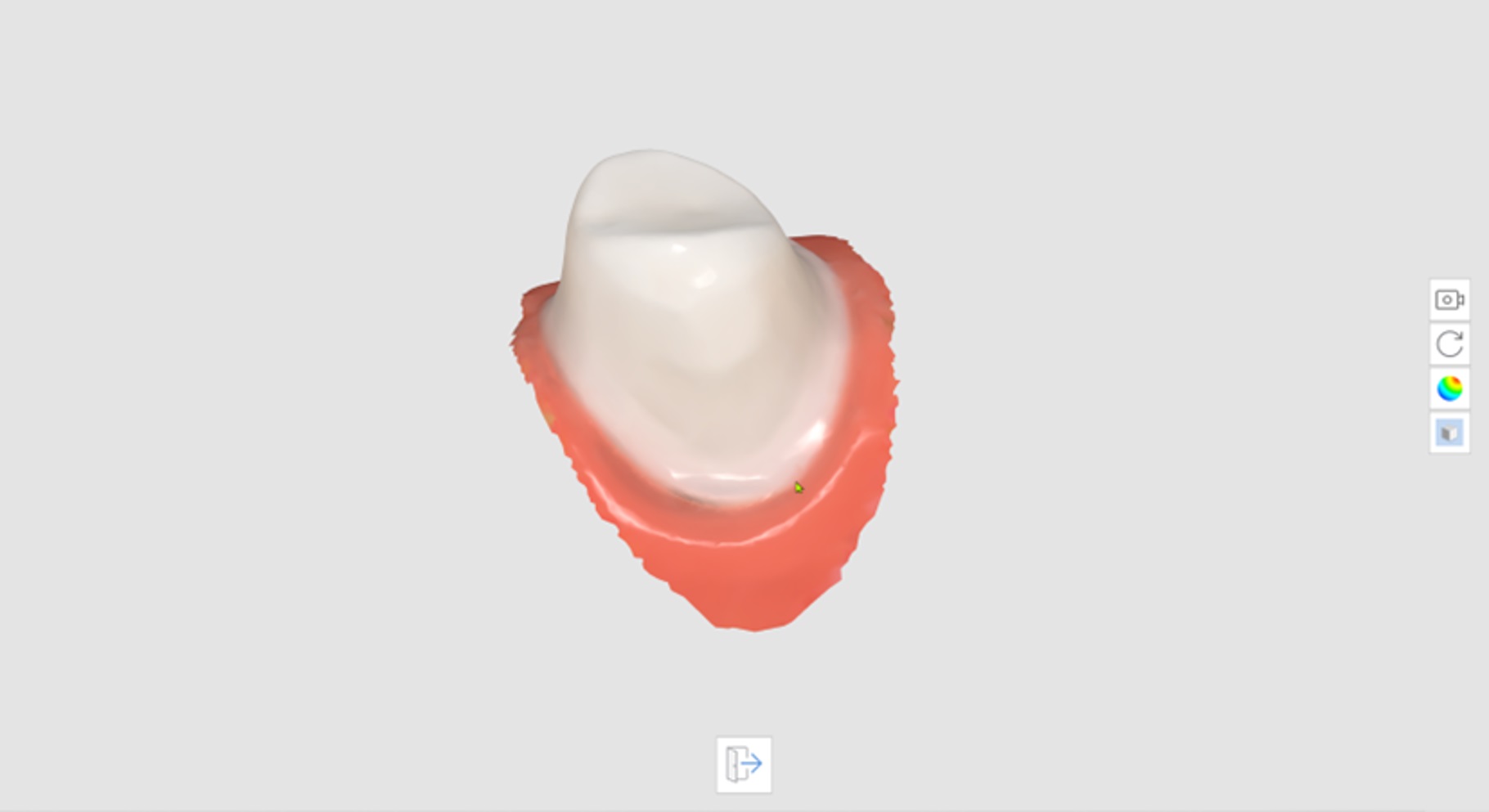

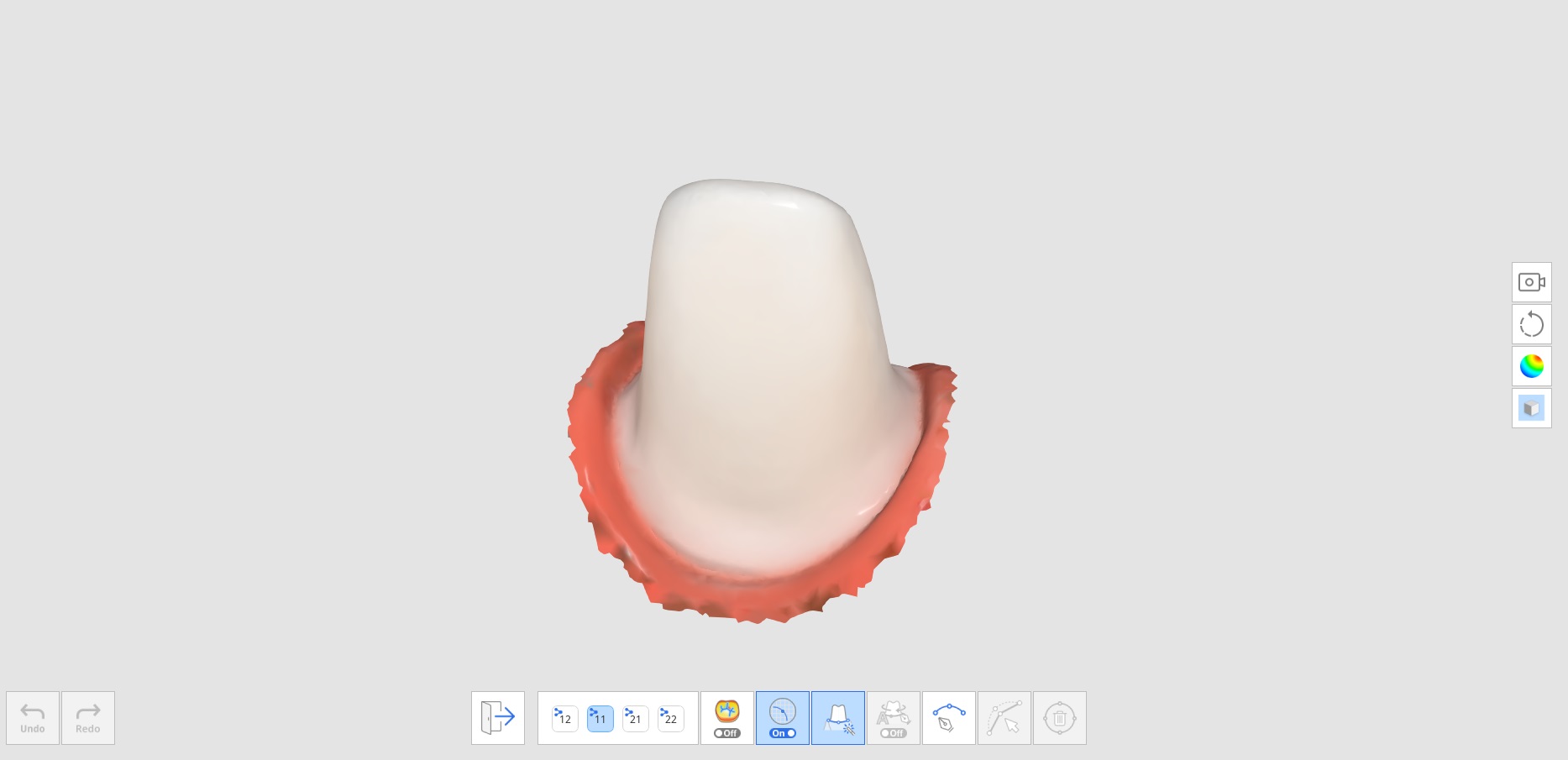

6. El sistema genera un resultado temporal con el área seleccionada. Puede crear una línea de margen utilizando estos datos de resultados.
7. Haga clic en el icono "Creación automática" o "Creación manual" para dibujar la línea de margen.
   1. Creación automática: Haga clic en el icono "Creación automática" y seleccione los puntos. Luego, la línea de margen se creará automáticamente en función de los puntos de control seleccionados.
   2. Creación manual: Haga clic en el icono "Creación manual" y marque puntos a lo largo de la línea de margen utilizando el botón izquierdo del ratón para enlazar cada punto con el siguiente. Mantenga pulsado y mueva el ratón para ajustar la posición del punto en la vista de sección.

8. Puede realizar ajustes haciendo clic en el icono "Editar".
   • Añadir un punto de control: clic con el botón izquierdo del ratón en la línea de margen
   • Eliminar un punto de control: clic con el botón derecho del ratón en un punto de control
   • Mover un punto de control en el modelo 3D: clic con el botón izquierdo del ratón en un punto de control y arrástrelo
   • Mover un punto de control en la sección: clic con el botón izquierdo del ratón en un punto de control, manténgalo pulsado durante 1 segundo y arrástrelo
9. Haga clic en "Salir" para mostrar la línea de margen con el número de diente.

10. Puede cambiar el número de diente para una línea de margen haciendo clic en un número de diente en la vista del modelo 3D y seleccionando un número de destino en la ventana emergente.
11. Repita los pasos 3-9 para dibujar líneas de margen para otros dientes.

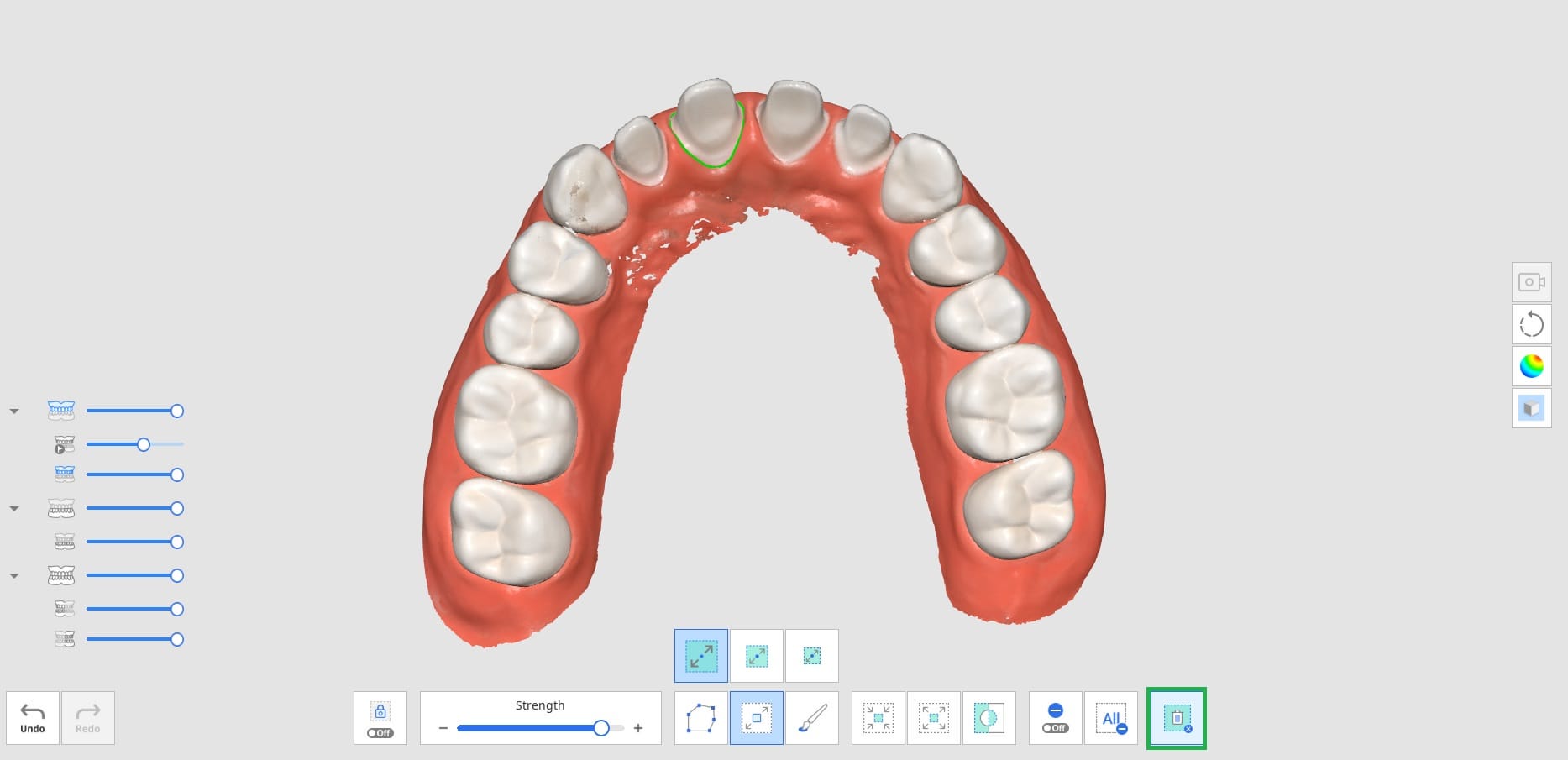

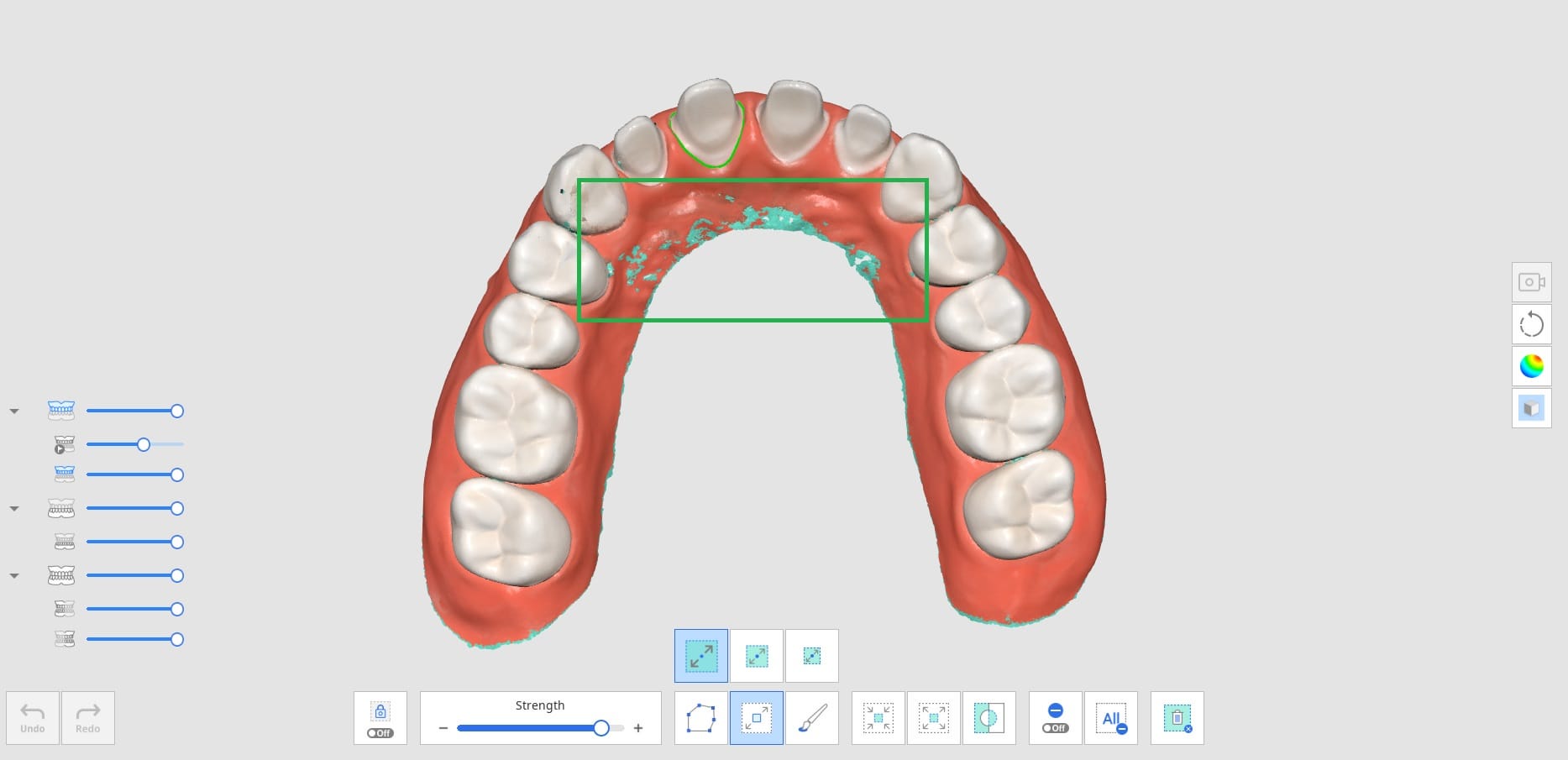

Limpieza inteligente de datos

Las siguientes herramientas se proporcionan para la función de limpieza inteligente de datos.

	Crear área no editable	Permite al usuario seleccionar el área que desea proteger de la edición. Cuando está activada, las áreas seleccionadas están protegidas contra la eliminación. Cuando está desactivada, las áreas seleccionadas son objeto de borrado.
	Seleccionar área de dientes	Seleccione solo el área de dientes en los datos de escaneo. * Esta opción solo está habilitada cuando la opción Crear área no editable está activada.
	Intensidad	Seleccione los datos con una barra deslizante. Puede seleccionar y eliminar fácilmente el tejido blando utilizando el mapa de fiabilidad. Al aumentar la intensidad se amplían las áreas seleccionadas. Al ajustar la barra deslizante se modifican las áreas seleccionadas en tiempo real.
	Seleccionar inundar	Selecciona todos los datos del área conectada.

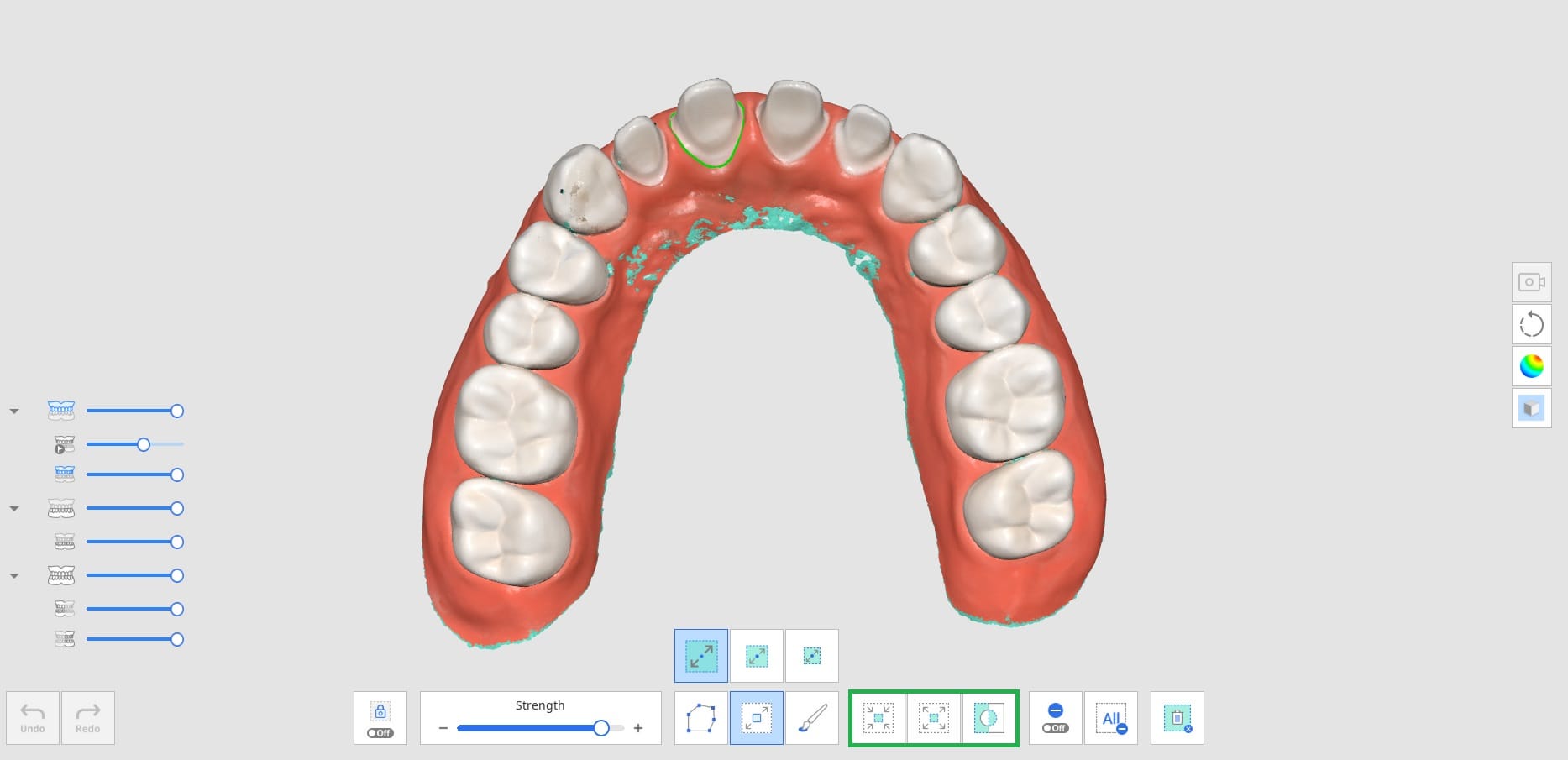

	Reducir área seleccionada	Reduce el área seleccionada cada vez que el usuario presiona el botón.
	Expandir área seleccionada	Expande el área seleccionada cada vez que el usuario presiona el botón.
	Invertir área seleccionada	Invierte la selección del área. El área seleccionada será deseleccionda, y el área que previamente no lo estaba ahora estará seleccionada.
	Eliminar área seleccionada	Elimina los datos en el área seleccionada.

1. Haga clic en el icono de la herramienta de "Limpieza inteligente de datos" en la barra de herramientas principal.

2. Ajuste la barra deslizante "Intensidad" para seleccionar la cantidad de datos no fiables que desea eliminar. El sistema selecciona los datos a partir del mapa de fiabilidad y lo muestra en tiempo real a medida que se ajusta la barra deslizante.
3. Al aumentar la intensidad, se ampliarán las zonas seleccionadas.

4. Seleccione las áreas que desea eliminar con varias herramientas de selección.

5. Haga clic en el icono de "Eliminar área seleccionada" para eliminar todas las áreas seleccionadas.

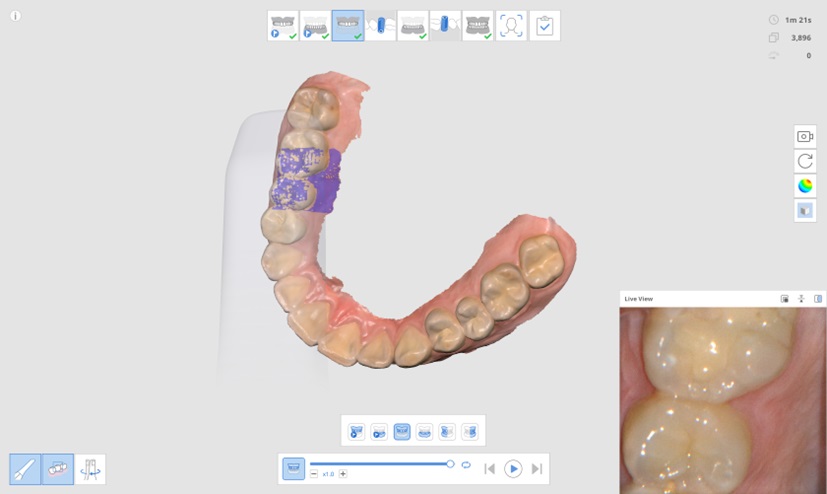

Repetición del escaneo

Puede repetir su proceso de escaneo después de escanear datos en Medit Scan for Clinics. Esta función es útil para comprobar el entorno de escaneo y los hábitos del usuario.

La etapa de Repetición del escaneo proporciona las siguientes herramientas.

	Punta del escáner	Muestra u oculta la punta del escáner durante la repetición.
	Área de escaneo	Muestra u oculta el área de escaneo durante la repetición.
	Invertir la dirección de la punta	Cambia la dirección de la punta durante la repetición. * No disponible con i500, i900

1. Haga clic en el icono de la herramienta "Repetición del escaneo" de la barra de herramientas principal.

2. Seleccione las opciones de repetición del escaneo en la esquina inferior izquierda de la pantalla. La punta del escáner y el área de escaneo se mostrarán en el video dependiendo de su selección.

3. Haga clic en el botón de "Reproducir" para iniciar la repetición.

4. Las etapas seleccionadas se reproducirán en secuencia.

5. Puede utilizar varias herramientas proporcionadas para controlar el vídeo.

	Barra deslizante	Inicia el vídeo desde el punto de interés.
	Velocidad de vídeo	Cambia la velocidad (x0,5, x1,0 o x3,0).
	Repetir	Reproducir en repetición.
	Repetición anterior	Reproduce el escaneo de la etapa anterior.
	Reproducir	Inicia la reproducción del escaneo.
	Parar	Para la repetición del escaneo.
	Reproducción siguiente	Reproduce el escaneo de la siguiente etapa.

Cámara HD

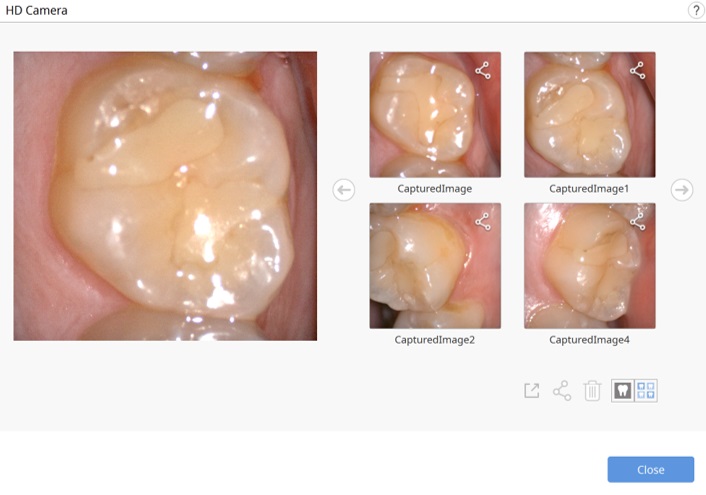

1. La función de cámara HD toma imágenes de alta calidad utilizando el escáner.
2. Seleccione el icono de la herramienta "Cámara HD" en la barra de herramientas principal.

3. Aparece el cuadro de diálogo Cámara HD.
4. Coloque la punta del escáner sobre la región de interés.
5. Pulse el botón Escanear de la pieza de mano para tomar una fotografía.

6. Puede cambiar el nombre de una imagen haciendo clic en ella e introduciendo el nuevo nombre.
7. Puede compartir, exportar o eliminar la imagen utilizando las siguientes herramientas que aparecen en la parte inferior del cuadro de diálogo.

   	Exporta los archivos seleccionados al ordenador local.
   	Comparte la imagen seleccionada o deja de compartirla.
   	Borra la imagen seleccionada.
   	Cambiar el estilo de vista de una miniatura.

8. Las imágenes capturadas se guardan en Medit Link como archivos adjuntos al salir de Medit Scan for Clinics después de guardar los cambios.



Medición

1. Habilite la función Medición en la sección Herramientas.

2. Después de seleccionar la región de interés para la medición, haga clic en Confirmar para iniciar el proceso de unión.

3. Mida la distancia, el ángulo, la longitud, el área, etc. en los datos de escaneo utilizando varias opciones de comando.

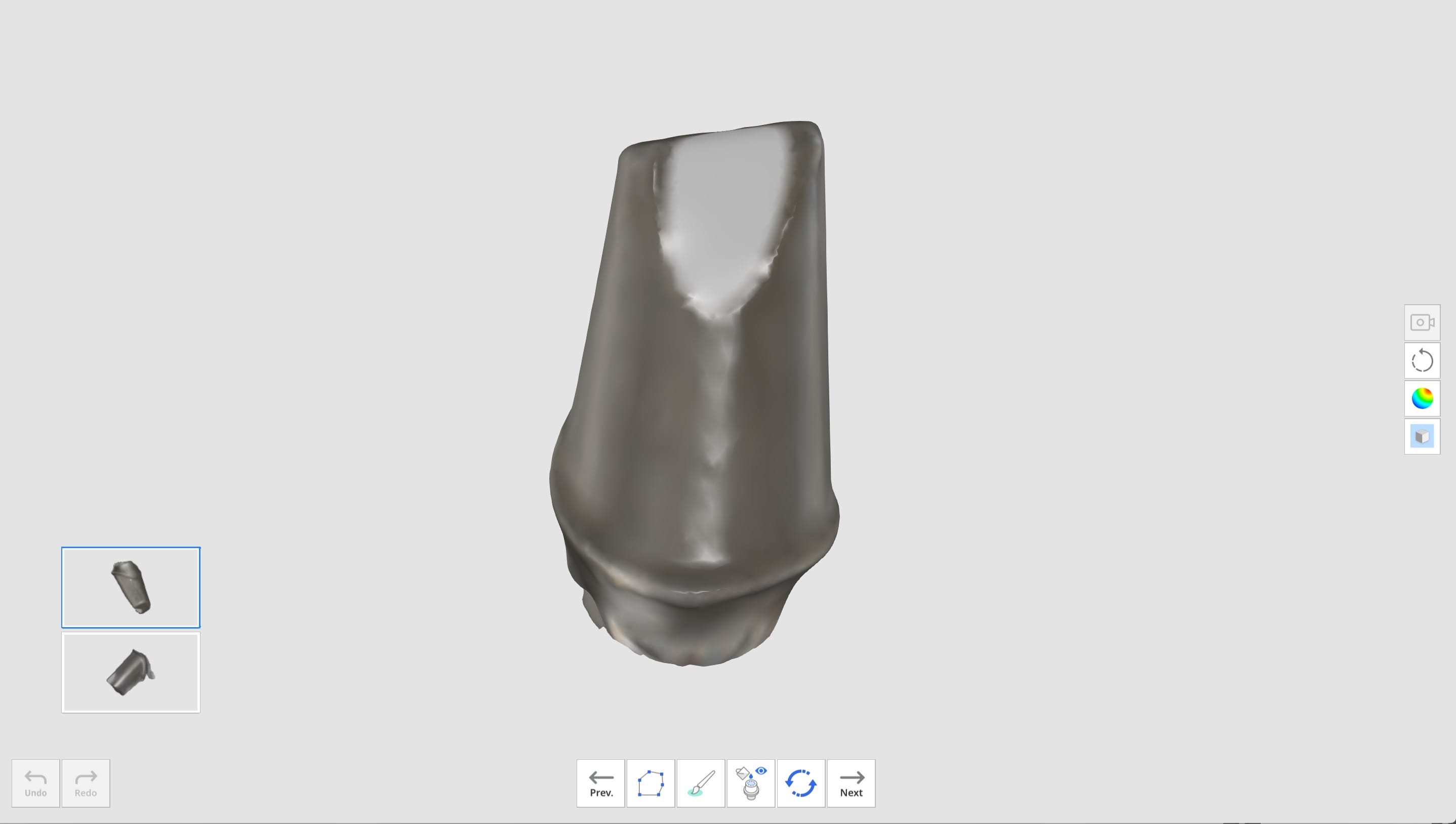

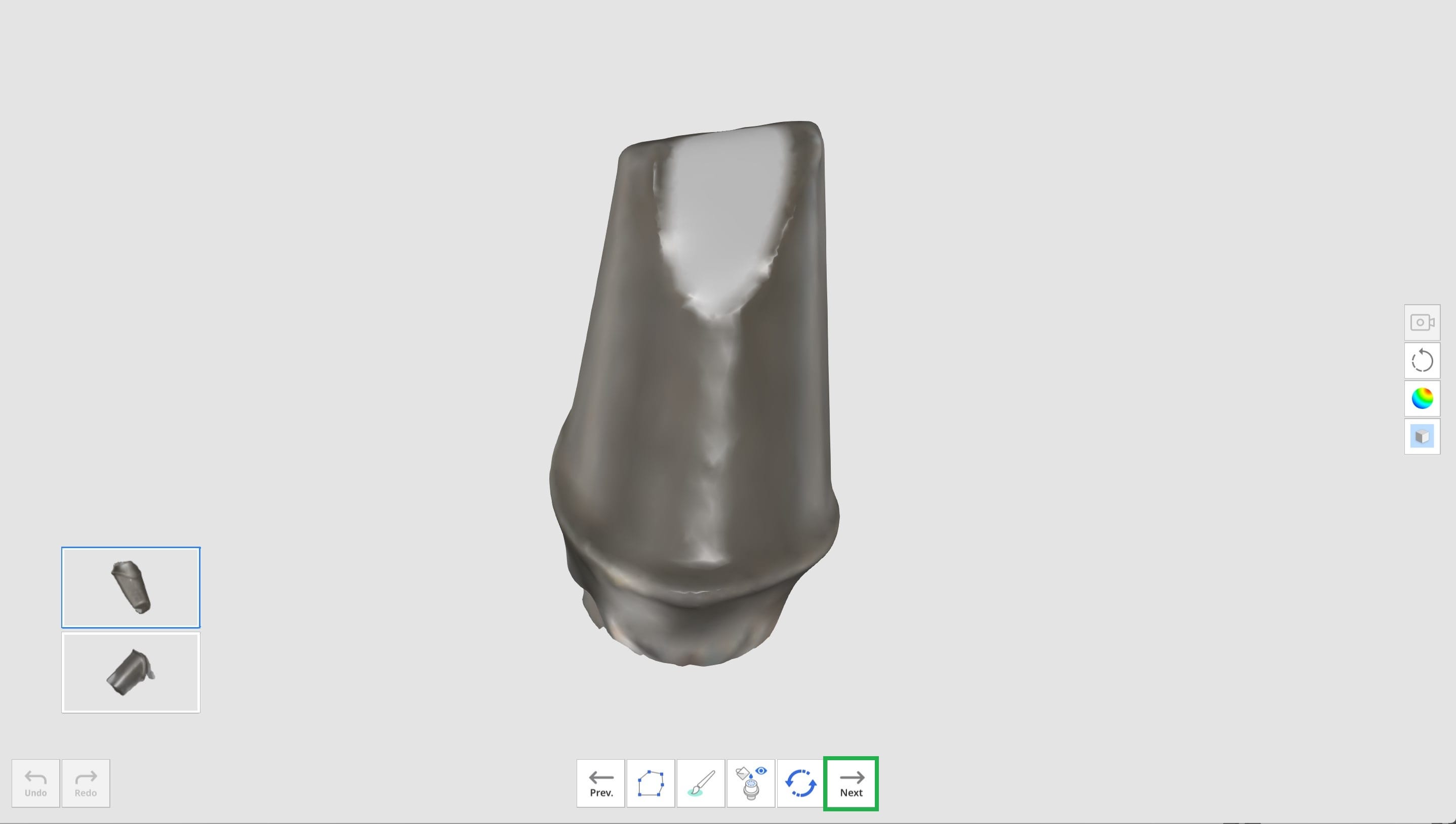

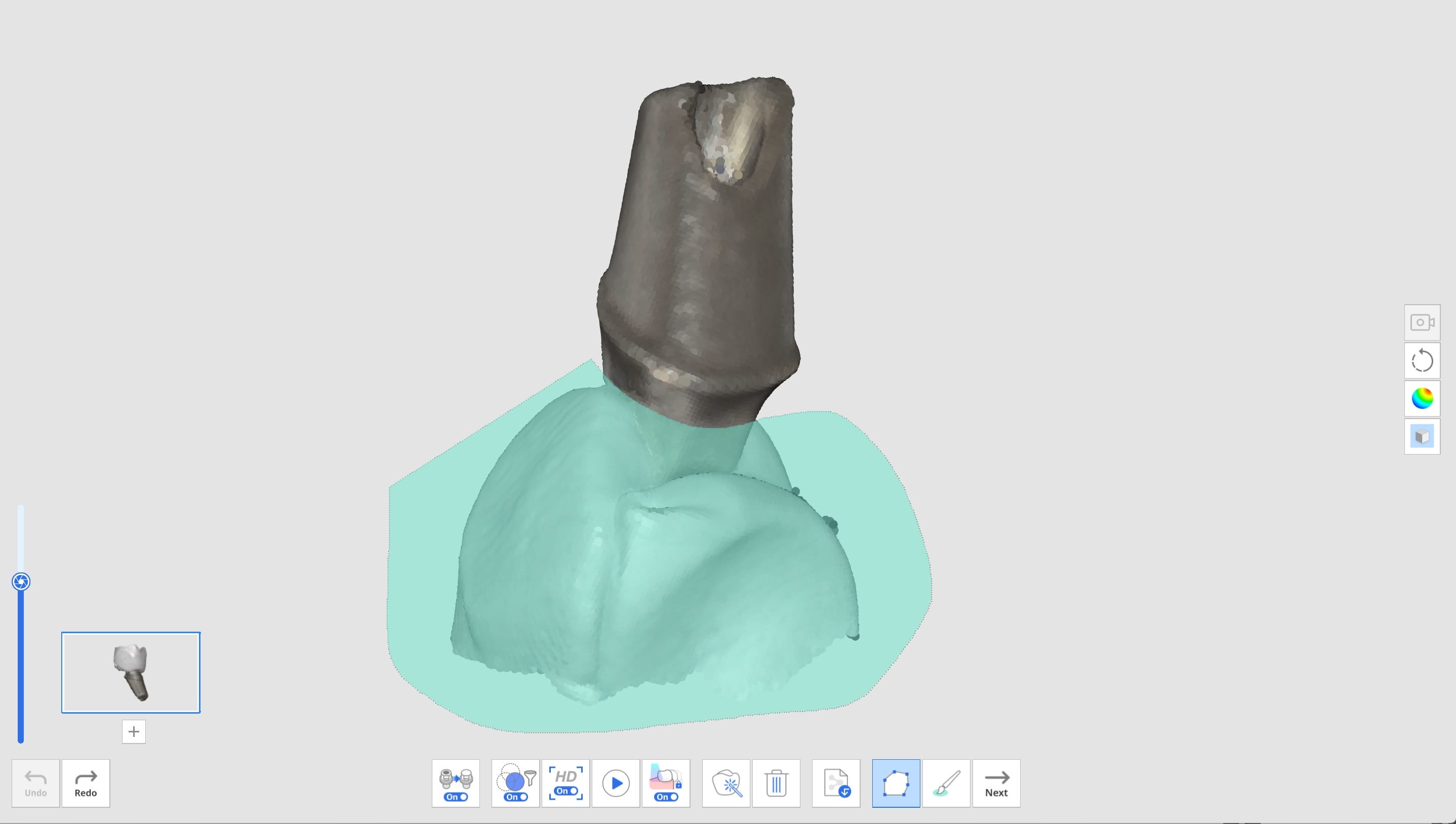

Registrar pilares

Tendría que recibir archivos de pilares personalizados creados por escáneres de mesa en los laboratorios o incluso crear casos innecesarios en Medit Clinics para escanear el pilar y crear datos 3D, lo que dificultaba el uso adecuado de "Coincidencia de la biblioteca de pilares".

La función Registrar pilares le permite escanear el pilar del paciente directamente en su caso y registrarlo como biblioteca. Antes de colocar el accesorio implantado en la boca del paciente, escanee primero el pilar y regístrelo como biblioteca. Luego, puede utilizar "Coincidencia de la biblioteca de pilares" para reemplazar los datos de escaneo con los datos de la biblioteca.

🔎Nota

Consulte Ejemplos de casos y flujos de trabajo > Coincidencia de la biblioteca de pilares sobre cómo utilizar los pilares registrados.

La función Registrar pilares dispone de las siguientes herramientas.

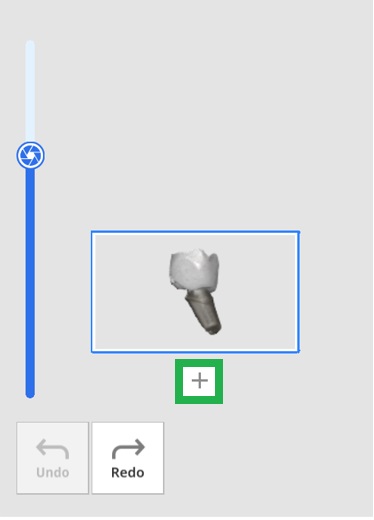

	Añadir	Añadir pilares. Puede añadir mediante escaneo o importación.
	Rellenar agujeros para pilares on/off	Active o desactive esta opción para rellenar los agujeros de los pilares durante la fusión.

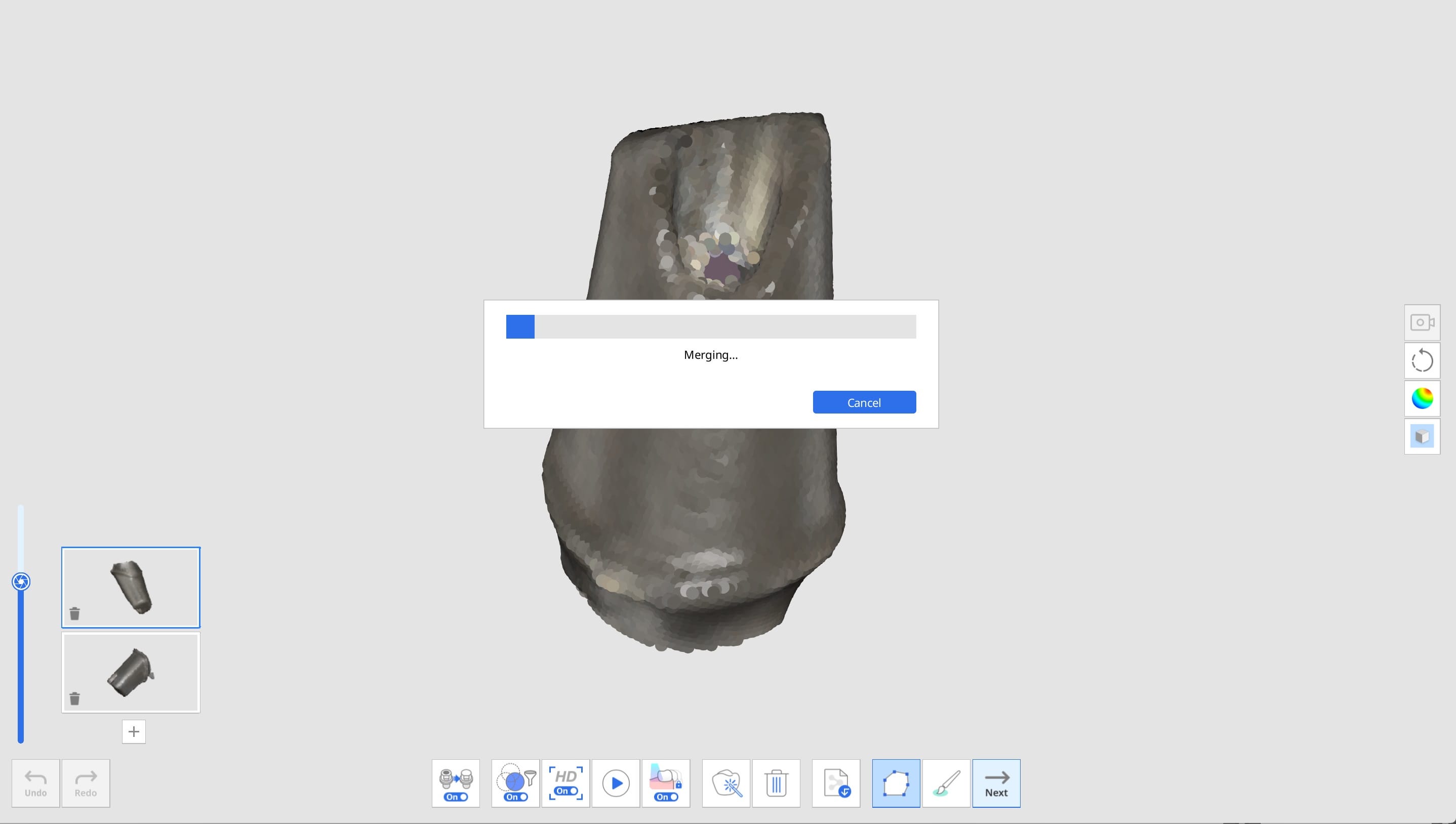

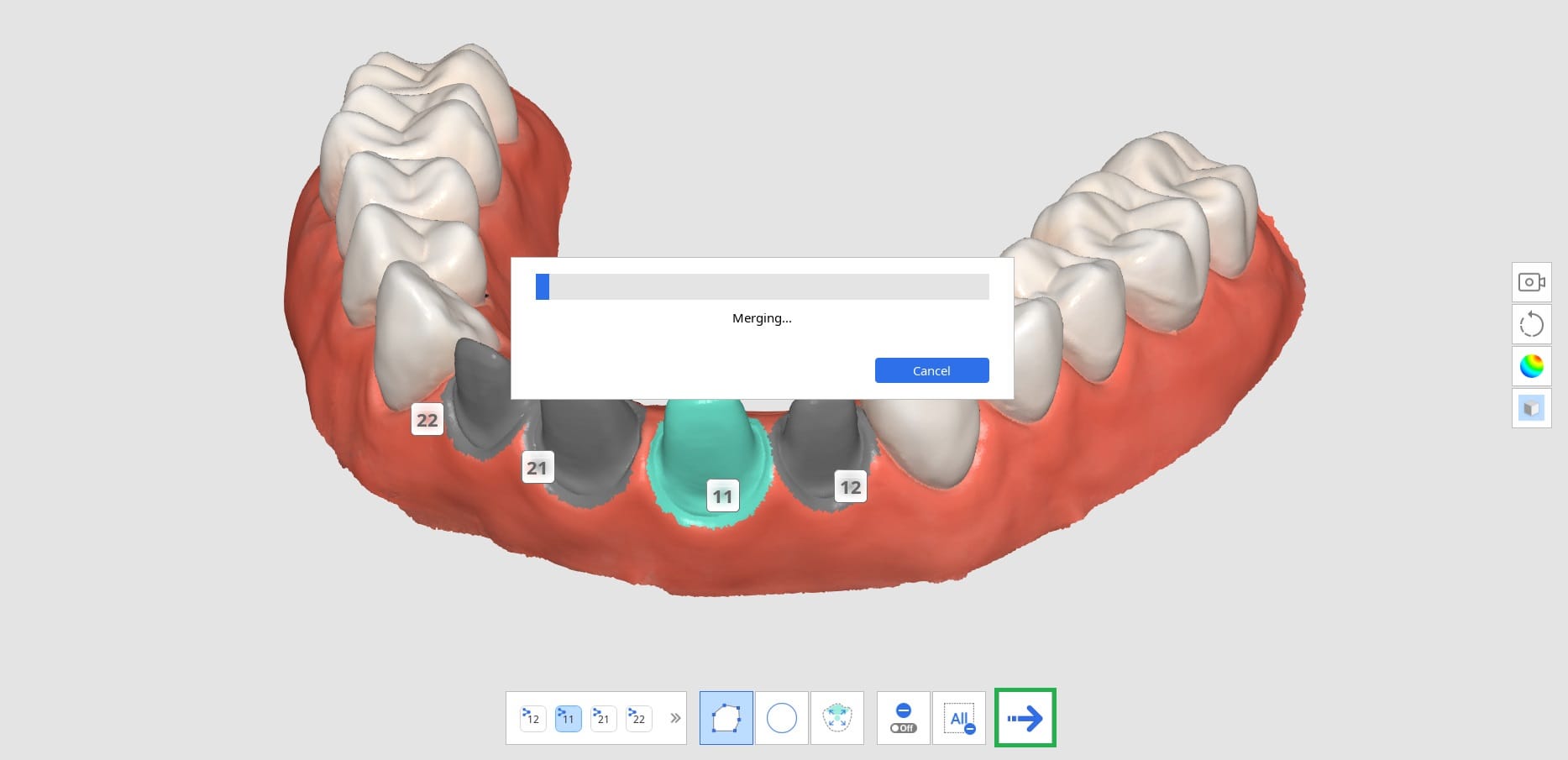

	Fusionar pilares	Combinar pilares escaneados o importados.
	Rellenar el agujero desde su punto de vista	Rellena el agujero del pilar desde la dirección en la que está mirando.
	Reescablecer pilar	Reinicie para deshacer cualquier cambio hecho en el pilar.

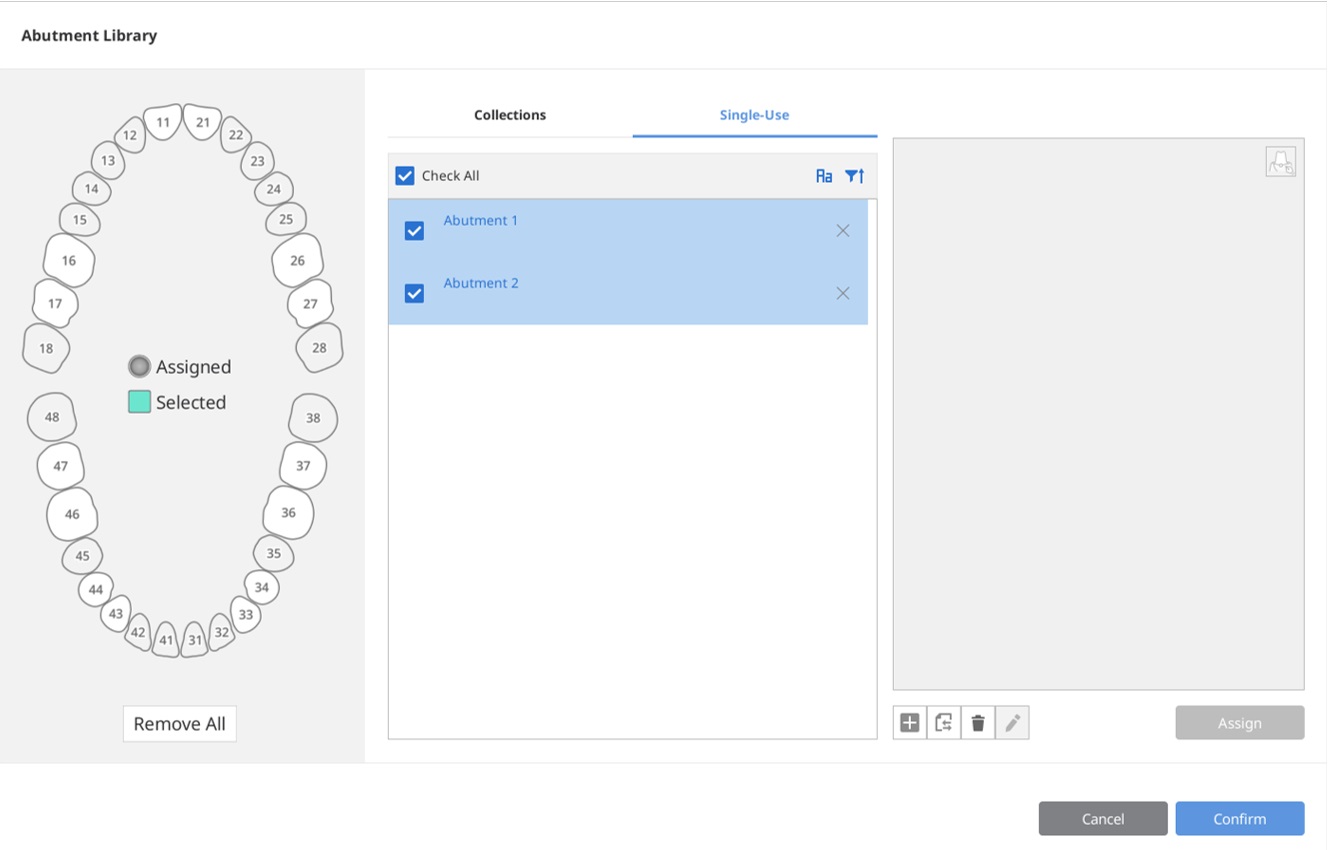

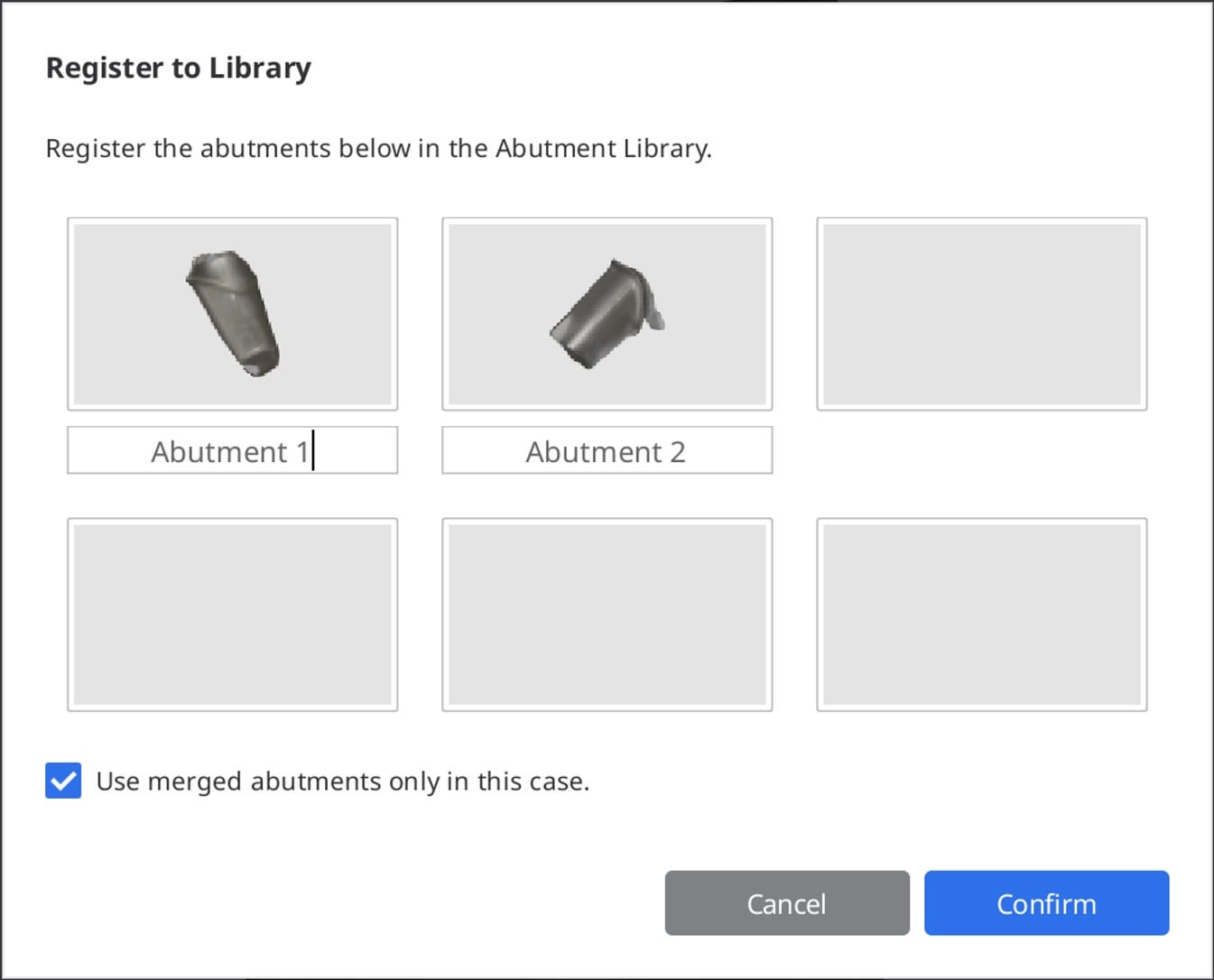

	Registrar en la biblioteca	Registre el pilar fusionado en la biblioteca. Solo se utilizará para ese caso concreto si marca la casilla.

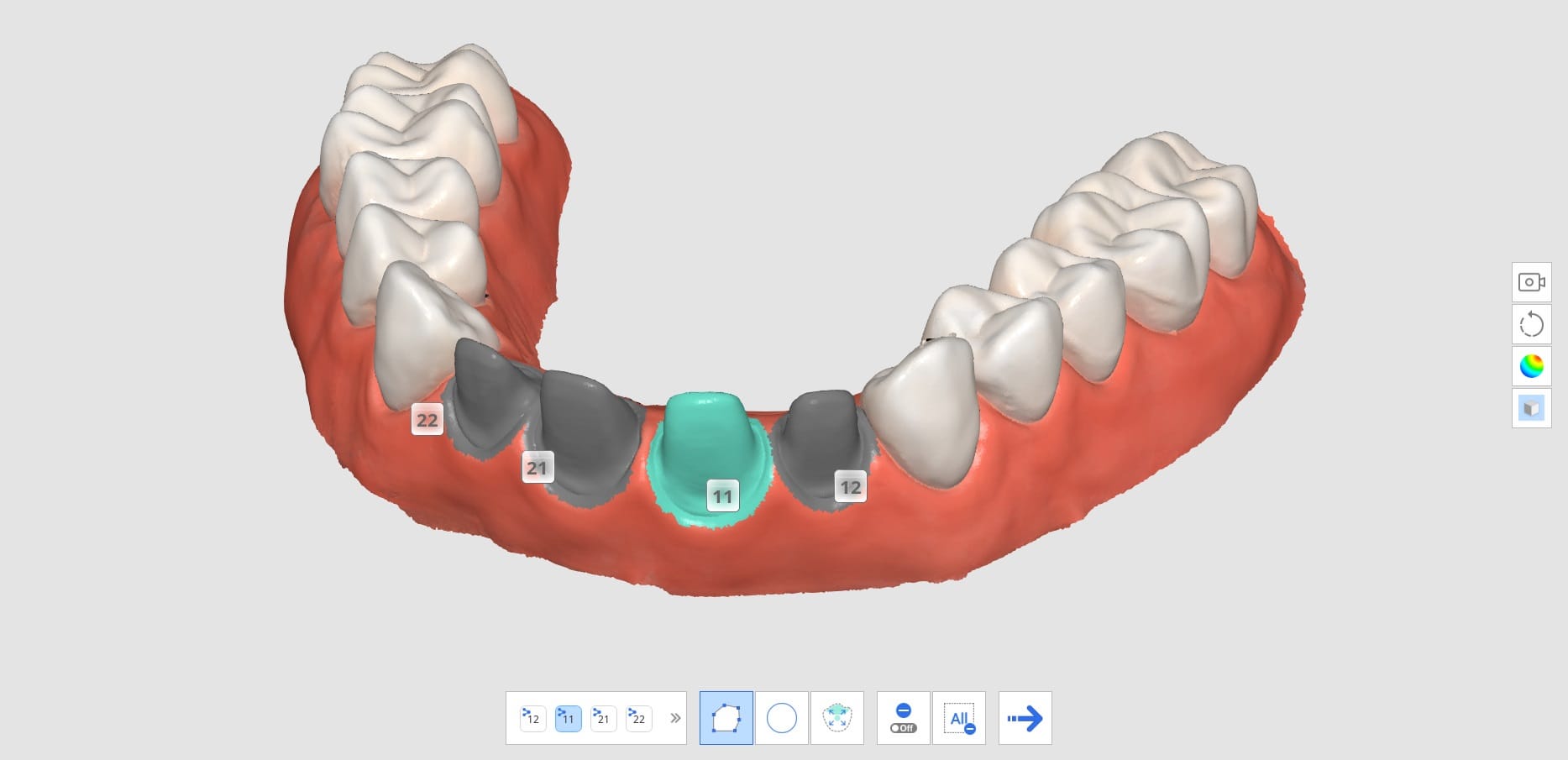

1. Haga clic en el icono de la herramienta "Registrar pilar" de la barra de herramientas principal.
2. En la parte inferior de la pantalla verá las herramientas descritas anteriormente.

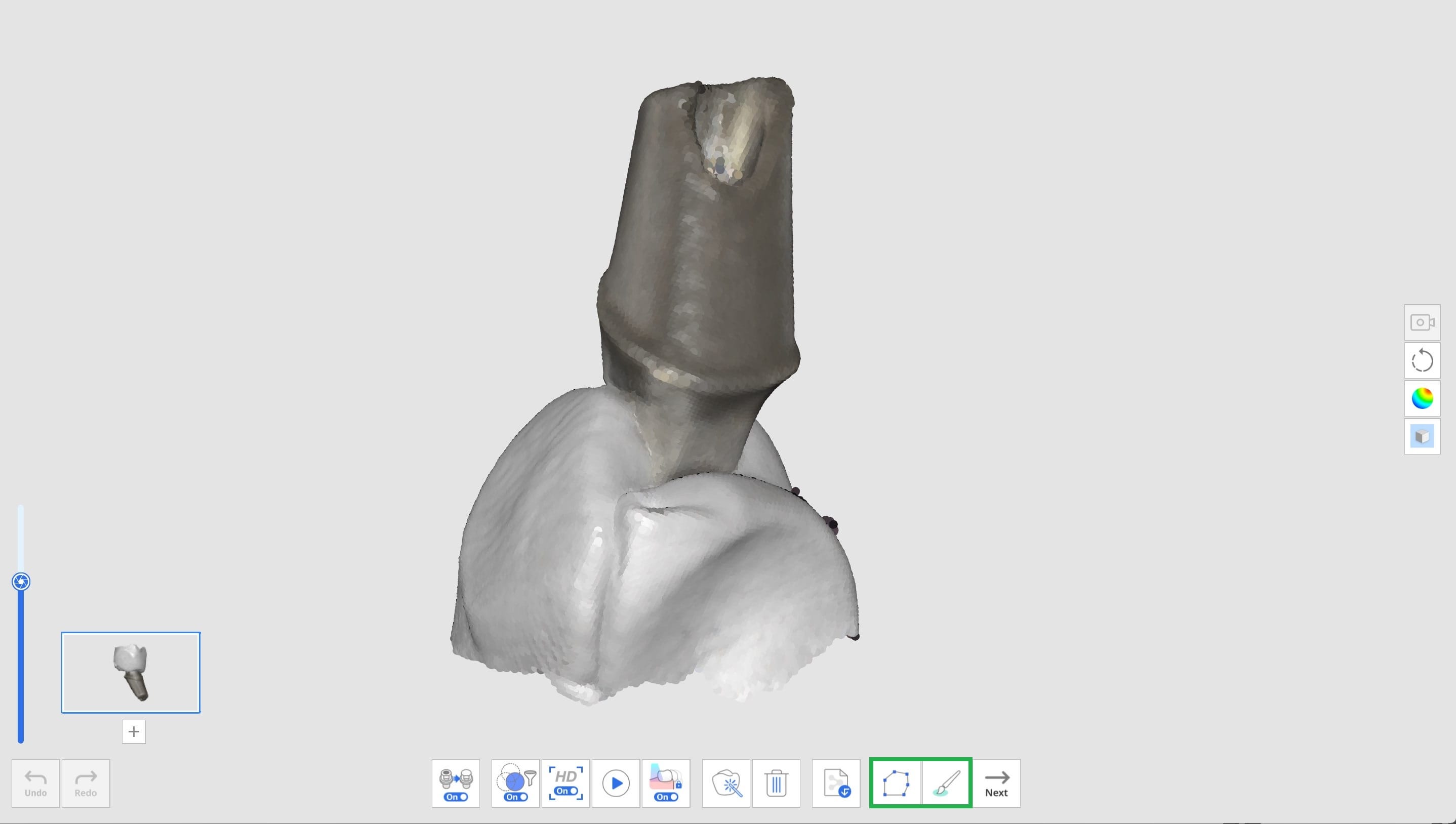

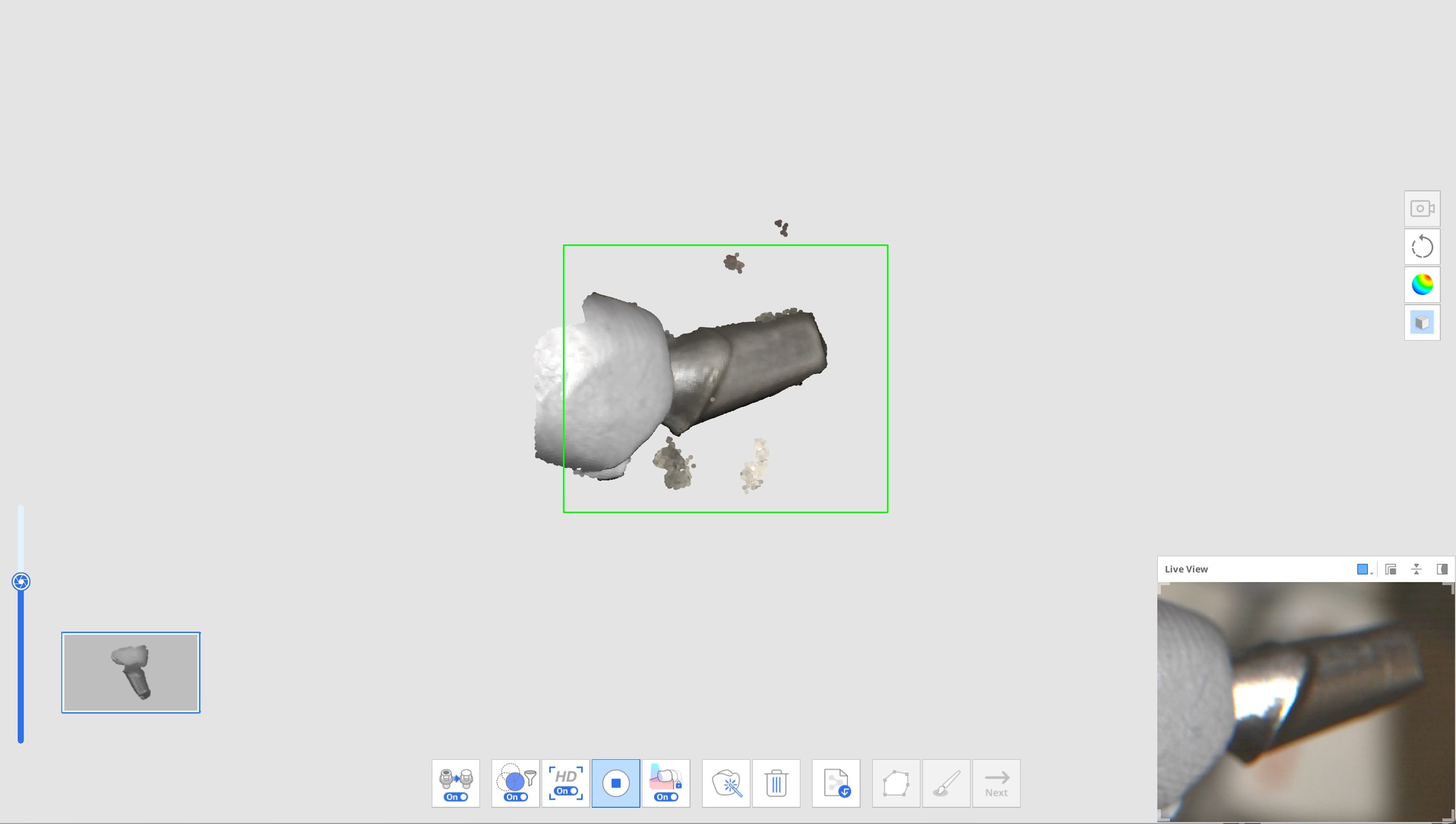

3. Escanee el pilar.

4. Puede editar los datos con las herramientas de recorte de línea poligonal y pincel cuando deje de escanear.

5. Haga clic en el botón "+" situado debajo de la miniatura del pilar para escanear otro pilar. Puede escanear y registrar hasta 6 pilares.

6. Después de escanear todos los pilares, haga clic en el botón "Fusionar pilar" para fusionar los datos del pilar para el registro de la biblioteca.

7. Una vez finalizada la fusión, el pilar aparece en la pantalla. Si es necesario, puede eliminar los agujeros rellenados automáticamente o editar los datos del pilar con las herramientas de recorte de línea poligonal y con pincel.
8. Haga clic en el botón "Siguiente" cuando haya finalizado la edición.

9. Introduzca el nombre de cada pilar fusionado y haga clic en "Confirmar".


   🔎Nota

   Si desea conservar y utilizar las bibliotecas de pilares para otros casos, desmarque la casilla de verificación "Usar pilares combinados solo en este caso".
   Luego, las bibliotecas se registrarán en la pestaña Colecciones en lugar de en la pestaña De un solo uso en la ventana Biblioteca de pilares para que pueda guardarlos y utilizarlos en otros casos más adelante si es necesario.
10. Compruebe si sus pilares se han añadido correctamente a la biblioteca cuando aparezca el cuadro de diálogo Biblioteca de pilares.


    Consulta el artículo enlazado para más detalles.

    🔍 Gestión de la biblioteca de pilares
11. Haga clic en "Confirmar" para cerrar el cuadro de diálogo.

Guía de tonalidad inteligente

🔎Nota

Esta función no está disponible con los datos adquiridos con el i500.

La guía de tonalidad inteligente recomendará la sombra más cercana utilizando el análisis de datos.

Admitimos las siguientes guías de sombras:

• VITA Classical
• VITA 3D-Master Shade Guide

1. Tras la adquisición de los datos de escaneo, haga clic en el icono de la herramienta "Guía de sombreado inteligente" de la barra de herramientas principal.
2. Haga clic en el icono del paso de escaneo en la parte izquierda de la pantalla para seleccionar el área para la que desea recibir mediciones.

   • Maxilar pre-operación
   • Mandíbula pre-operación
   • Maxilar
   • Mandíbula
   • Prótesis maxilar
   • Prótesis mandibular
3. Seleccione el número de diente de la lista de números de diente en la parte inferior. Al hacer clic en el número de diente se mostrará la información de la sombrada registrada en Medit Link.
4. Al pasar el cursor del ratón sobre los datos de escaneo de ese diente, el cursor cambia su forma para las recomendaciones de sombra. Si pasa el ratón por encima de un área no medible, se le informará de que la medición no es factible.

5. Haga clic con el botón izquierdo del ratón en el área del diente para ver las recomendaciones de sombra. El icono de la estrella indica el color más parecido.
6. Si desea designar un tono distinto al recomendado, haga clic en "Manual" y seleccione el tono deseado de la lista.

7. Haga clic en la sombra que desea de la lista.

8. Puede guardar hasta cinco sombras por diente.

9. Después de seleccionar todas las sombras, haga clic en "Confirmar sombra" en la parte inferior.
10. Las sombras seleccionadas para cada diente se muestran en el cuadro de diálogo Actualizar la información sobre la sombra.
11. Seleccione la sombra representativa que se guardará en Medit Link.

12. Haga clic en "Ver todo" para ver toda la información sobre las sombras.

13. Cuando haya terminado, seleccione cómo desea actualizar la información del formulario en Medit Link.
