📖 Scanstufe

Scannen

Sobald Sie die Scanstrategie für den Fall festgelegt haben, verschieben Sie automatisch die Scanstufe.

Die Stufe Scannen besteht aus Unterphasen wie Oberkieferbasis, Unterkieferbasis, Flexible Multi-Die, Präparierter Zahn (Oberkiefer), Präparierter Zahn (Unterkiefer), usw.

• Die Reihenfolge der einzelnen Unterstufen kann geändert werden. Die geänderte Reihenfolge wird gespeichert und kann beim nächsten Scanvorgang angewandt werden.

Neuer Scan

Scannen Sie die Elemente, die den einzelnen Unterstufen der Scanstufe entsprechen, in der Reihenfolge der Stufensymbole.

1. Vergewissern Sie sich vor dem Scannen, dass das Modell den Kameras zugewandt ist und dass derselbe Artikulator-Typ für alle verknüpftes Programme wie Medit Link, Designprogramme usw. eingestellt ist.
2. Legen Sie das Modell in den Scanner.
3. Wählen Sie einen Scanpfad für den Scanvorgang. Sie können diesen Schritt überspringen, wenn Sie den Standard Scanpfad benutzen möchten oder wenn die Option „Automatisch zusätzliches Scannen durchführen“ unter Einstellungen > Tisch-Scanner > Zusätzliches Scannen aktiviert ist.

4. Klicken Sie auf das Symbol „Scannen“ am unteren Rand.
   Die Leertaste ist standardmäßig auf Scannen eingestellt. Sie können die Tastenkombinationen für Medit Scan for Labs unter Einstellungen konfigurieren.

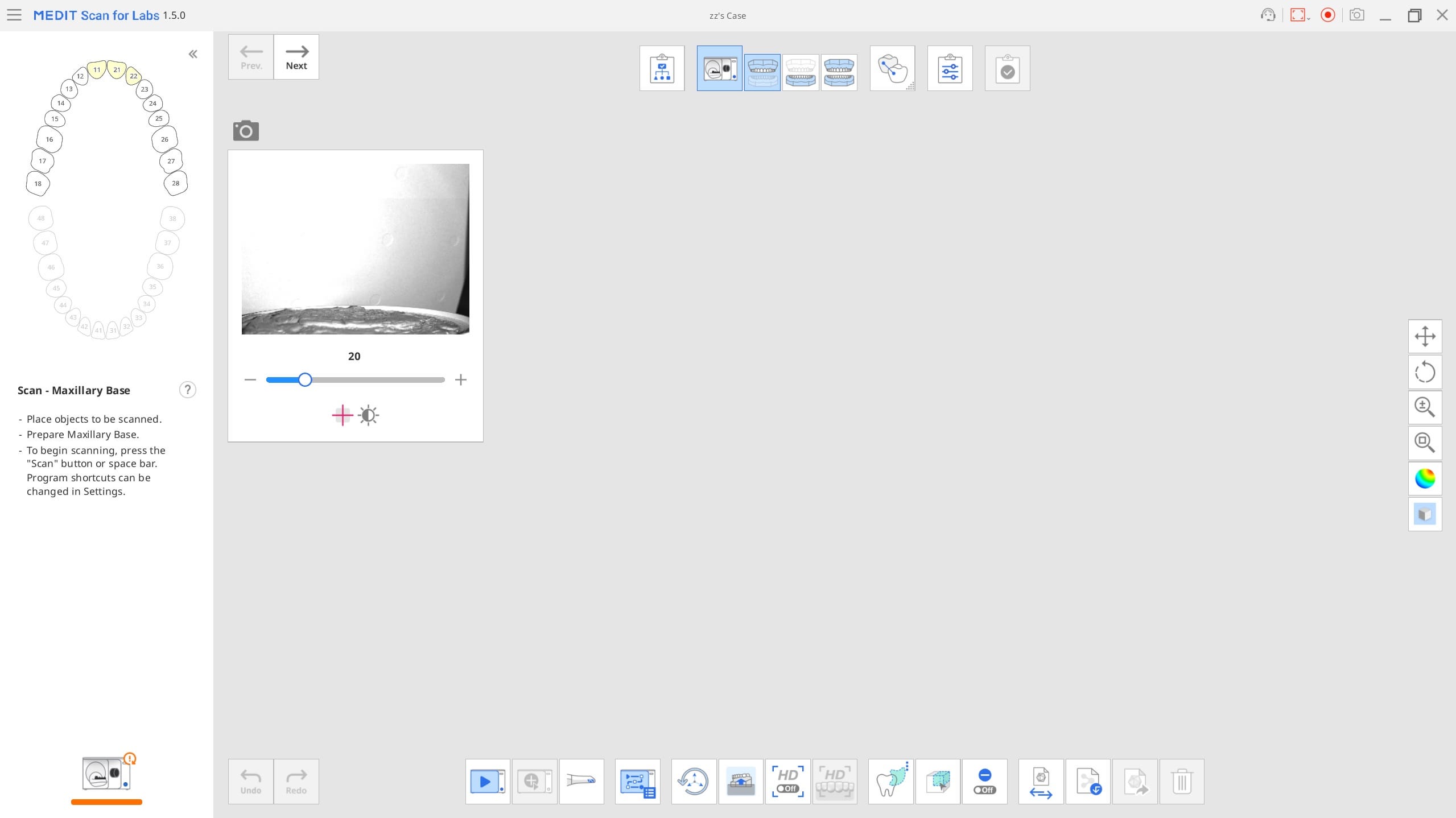

5. Bevor der Scanvorgang beginnt, werden Sie aufgefordert, den Scanbereich einzustellen.

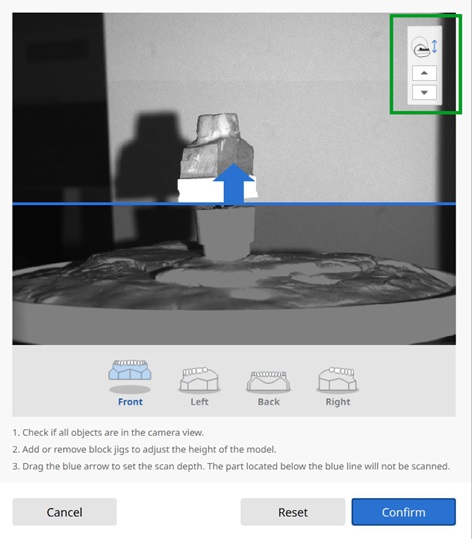

6. Verschieben Sie die blaue Linie, um die richtige Höhe einzustellen, und klicken Sie auf die Schaltfläche „Bestätigen“.


   Bitte stellen Sie sicher, dass das Modell in allen Richtungen in die Kamera-Ansicht passt.

   Sie können die Achsen des Scanner anpassen, indem Sie auf die Schaltflächen nach oben/unten in der oberen rechten Ecke des Fensters klicken.

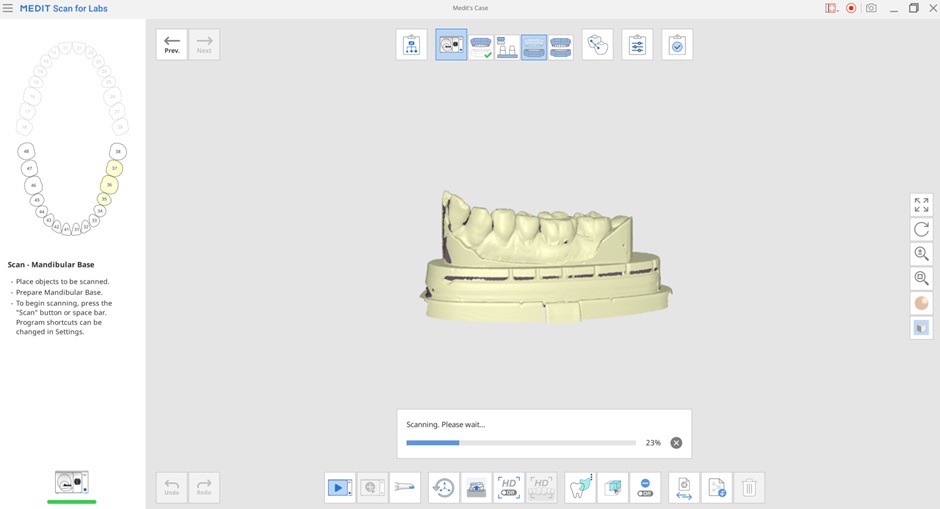

7. Der Scanvorgang beginnt entsprechend dem angegebenen Scanpfad. Berühren Sie den Scanner nicht, während der Scanvorgang läuft. Es wird einige Sekunden dauern, bis er abgeschlossen ist.
8. Klicken Sie auf die Schaltfläche „Weiter“ in der oberen linken Ecke des Datenanzeigebereichs, um zum nächsten Scanschritt zu verschieben.

Erneut scannen

1.  Klicken Sie auf das Symbol „Scannen“ am unteren Rand, nachdem der Scanvorgang abgeschlossen ist.

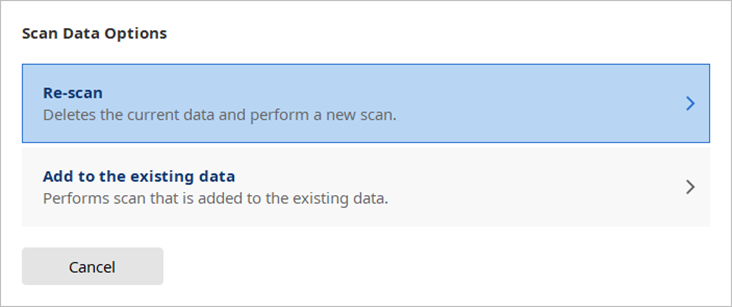

2. Der folgende Dialog erscheint.
3. Klicken Sie auf „Erneut scannen“, um die vorhandenen Scandaten zu löschen und einen neuen Scan durchzuführen, oder auf „Zu den vorhandenen Daten hinzufügen“, um zusätzliche Daten zu erfassen, ohne die vorherige Scandaten zu löschen.



Zusätzliches Scannen

Automatische zusätzliches Scan

Das Programm kann basierend auf den erfassten Daten automatisch Bereiche identifizieren, die zusätzliches Scans benötigen.

🔎Hinweis

Sie können die Option „Automatisch zusätzliches Scannen durchführen“ unter Einstellungen > Tisch-Scanner > Zusätzliches Scannen einschalten oder ausschalten und festlegen, wann das automatisches zusätzliches Scannen beginnen soll.

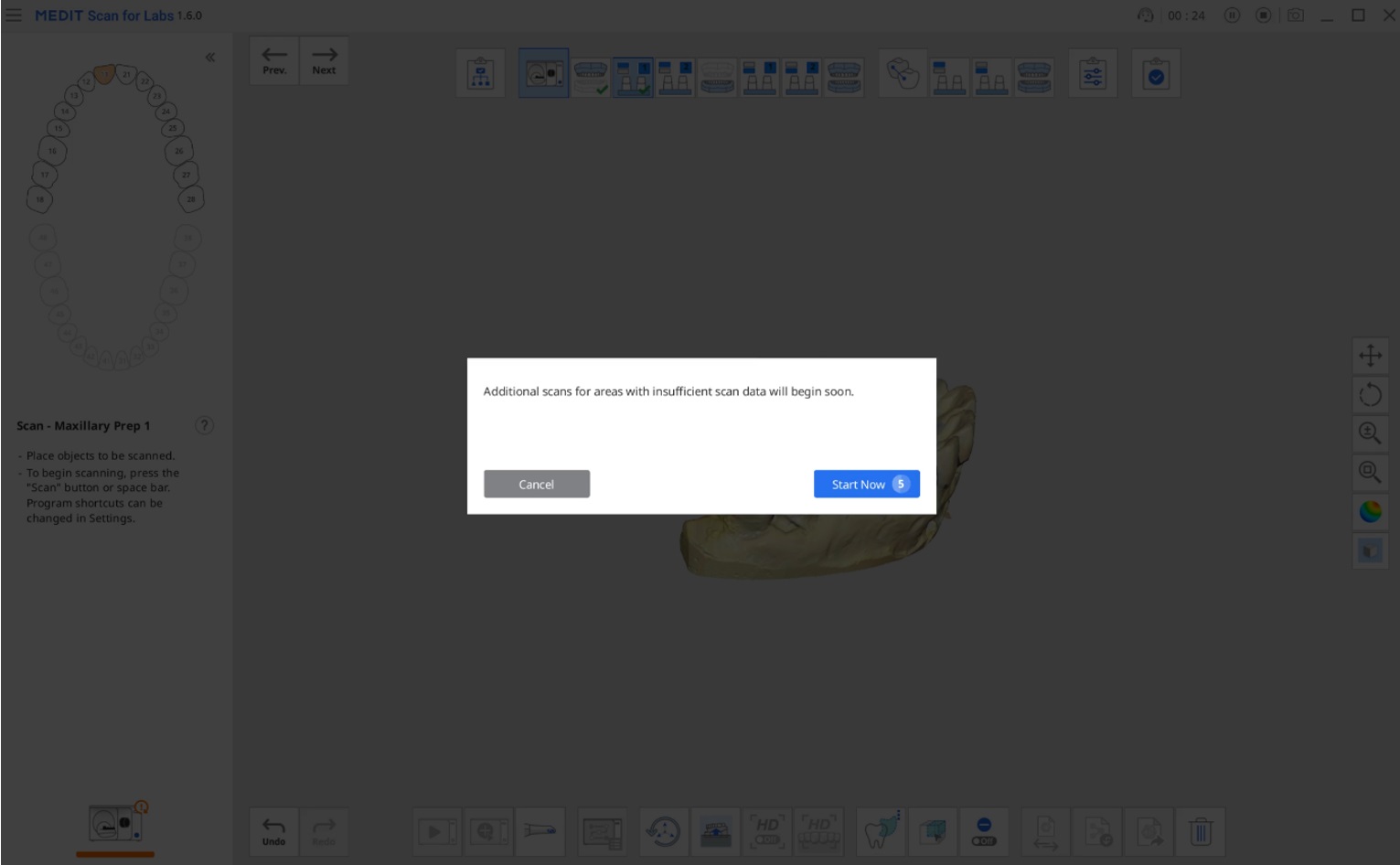

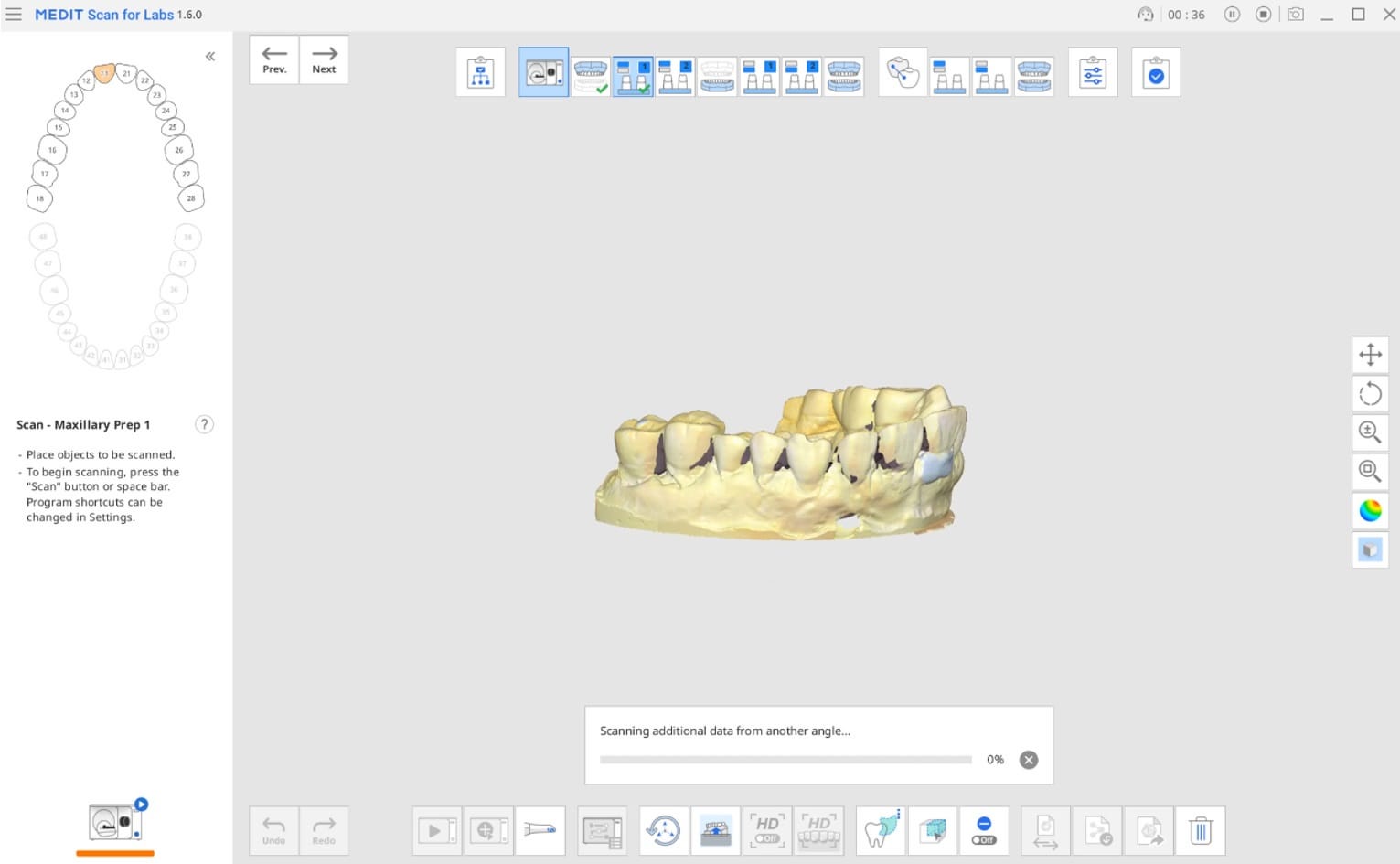

1.  Sobald der erste Scannen abgeschlossen ist, fordert das Programm den Benutzer auf, dies zu bestätigen, um mit dem zusätzliches Scannen zu beginnen.

2. Klicken Sie auf „Jetzt beginnen“, um das automatische zusätzliche Scannen zu beginnen. Auch wenn Sie nicht auf die Schaltfläche klicken, wird der zusätzliches Scannen nach Ablauf der eingestellten Zeit beginnen.

3. In einigen Stufen wird der Vorgang von 1-3 oben mehrmals wiederholt.
4. Nachdem der automatische zusätzliches Scan abgeschlossen ist, kann der Benutzer die Scandaten überprüfen und einen „Scannen hinzufügen“ durchführen, wenn die Scandaten immer noch nicht ausreichen.


Manuelle zusätzliches Scan

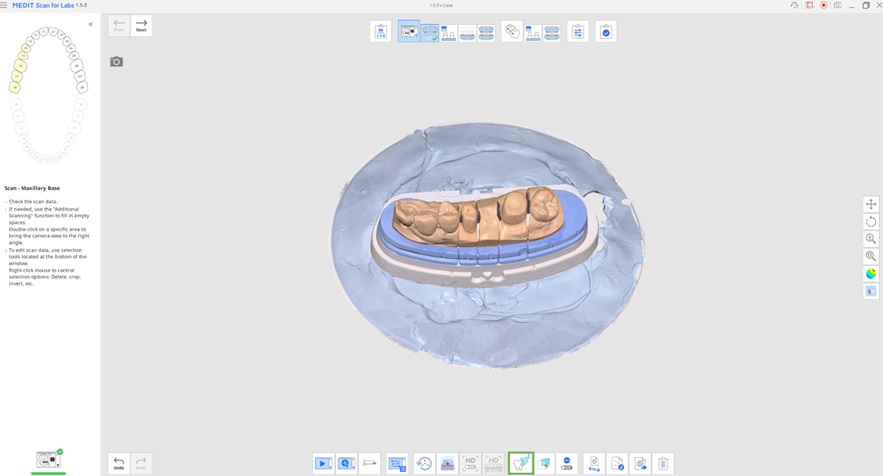

Mit dem Symbol „Zusätzliches Scan“ am unteren Rand des Bildschirms können Sie zusätzliche Daten zu einem bestimmten Bereich des Modells erhalten, ohne die vorhandenen Scandaten zu ersetzen.

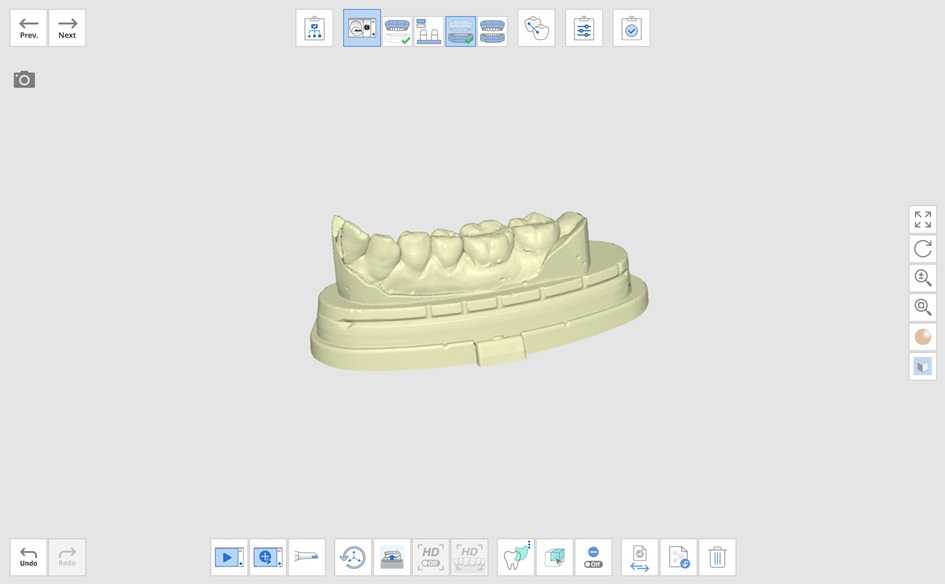

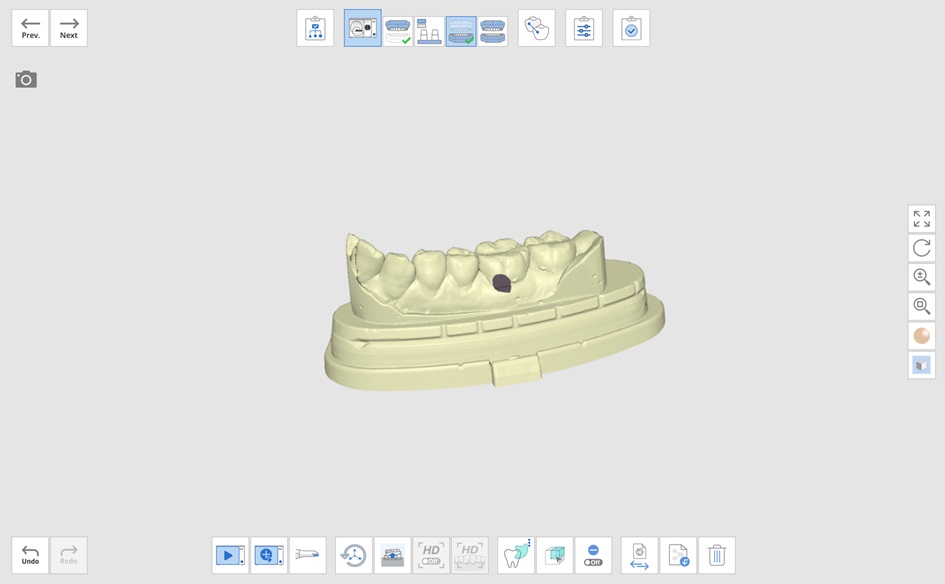

1. Rotieren Sie das Modell, um die fehlende Stelle in den Vordergrund zu bringen. Sie können auf die fehlende Stelle doppelklicken, um die Kameras so zu rotieren, dass sie auf die leere Stelle gerichtet sind.

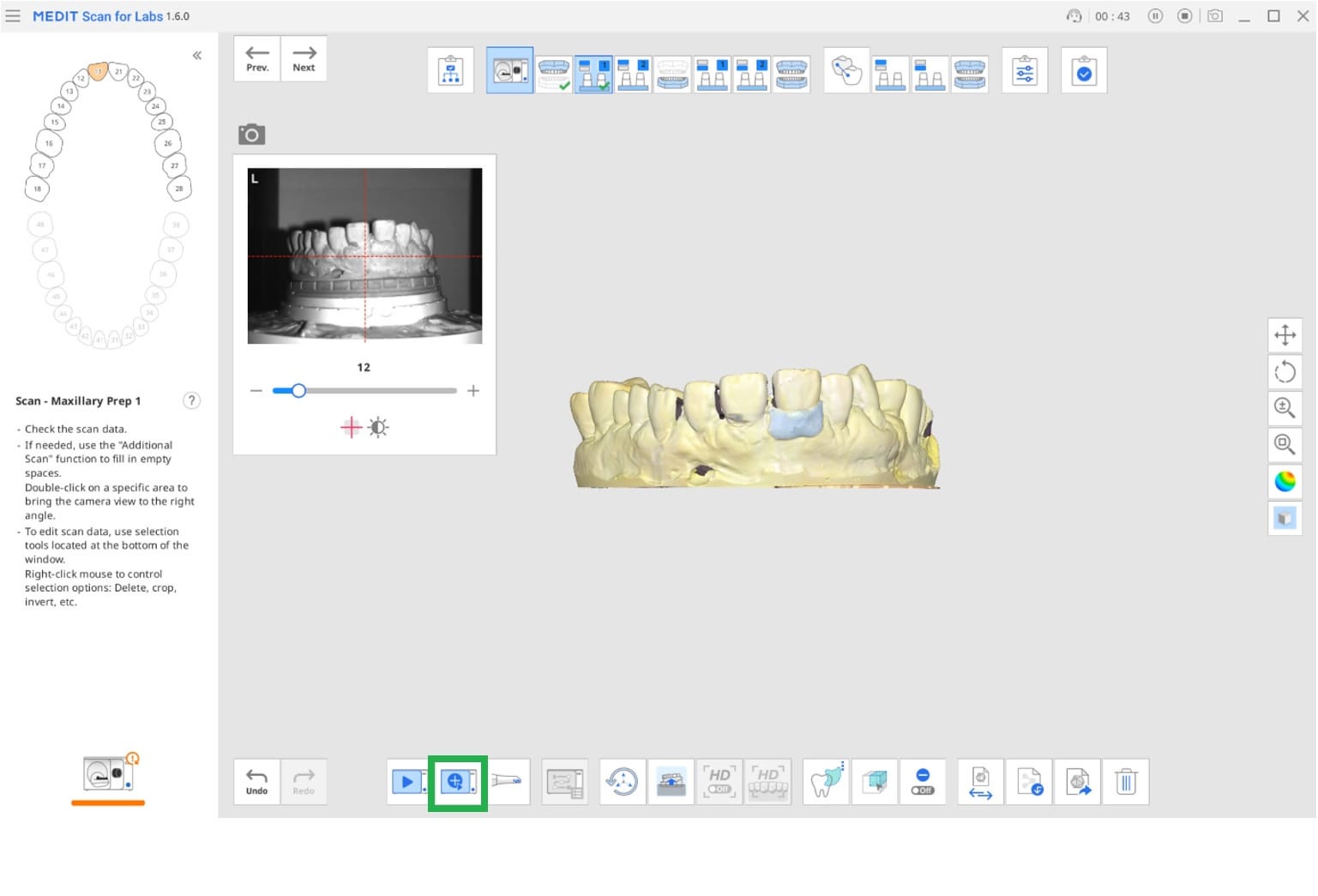

2. Klicken Sie unten auf das Symbol „Zusätzliches Scan“.
3. Die leere Stelle wird gefüllt, nachdem der Tisch-Scanner zusätzliche Scans erfasst hat.
4.  Wenn Sie das Modell rotieren und während eines zusätzliches Scan auf „Zusätzliches Scan“ klicken, wird es für den nächsten zusätzliches Scan eingeplant, so dass Sie kontinuierlich scannen können.

Scannen mit dem intraorale Scanner

Sie können auch einen intraorale Scanner benutzen, um zusätzliche Scandaten zu erhalten. Schließen Sie den intraorale Scanner an den Computer an.

1. Verbinden Sie den intraorale Scanner mit dem Computer.
2. Überprüfen Sie den Status des Scanners, um festzustellen, ob er kalibriert ist.
3. Klicken Sie unten auf die Option „Scannen mit dem intraorale Scanner“.
4.  Setzen Sie die Scannerspitze auf die leere Stelle und scannen Sie das Modell.
5. Die leere Stelle wird ausgefüllt, nachdem Sie weitere Scans mit dem Intraoralscanner erfasst haben.

Einen weiteren Scankörper hinzufügen

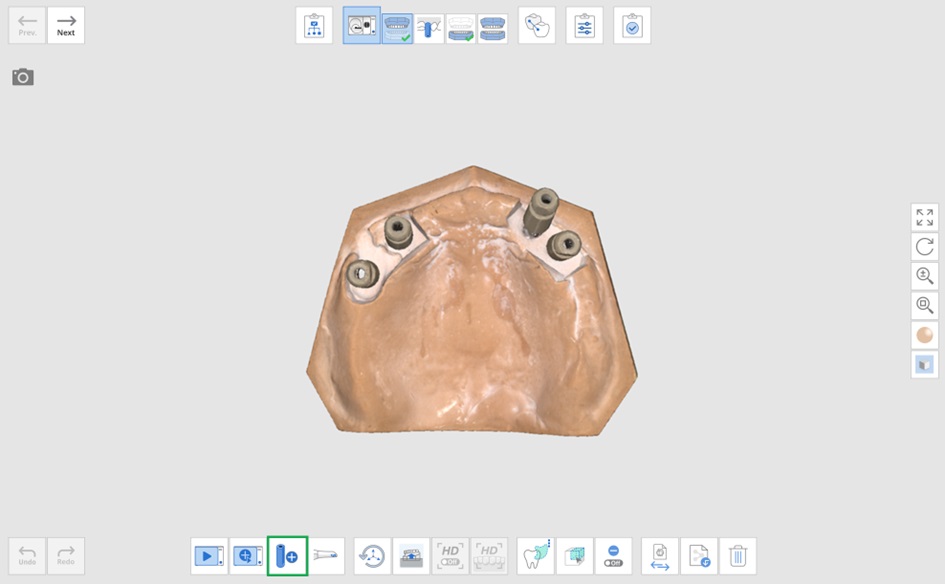

Sie können einen zusätzlichen Scankörper-Scannen durchführen, nachdem Sie Scankörper auf den verschiedenen Zähnen platziert haben. Diese Funktion ist nützlich, wenn Sie nicht genügend Scankörper zur Verfügung haben.

Hier haben wir zum Beispiel einen Fall, der vier Scankörper erfordert, aber Sie haben nur zwei Scankörper zur Verfügung.

1. Platzieren Sie die beiden Scankörper auf dem Modell und klicken Sie auf das Symbol „Scannen“.

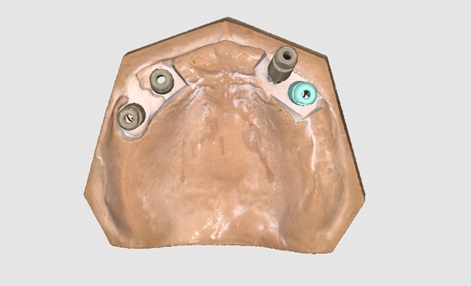

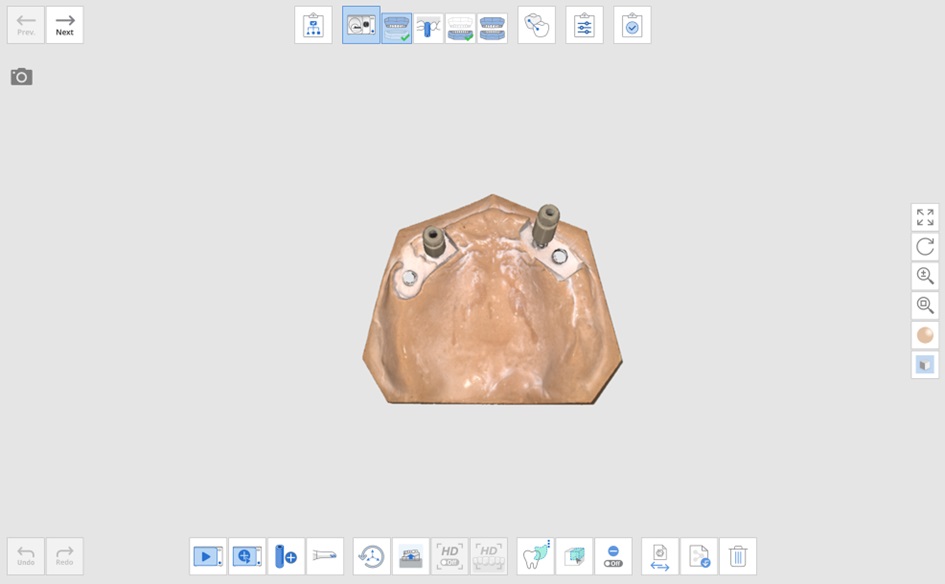

2. Sie erhalten die Scandaten mit zwei Scankörpern auf dem Modell.
3.  Verschieben Sie die beiden Scankörper an die beiden anderen Positionen auf dem Modell und klicken Sie auf die Schaltfläche „Einen weiteren Scankörper hinzufügen“.
4.  Das Programm wird zusätzliche Scans durchführen, um die vorhandenen Daten zu ergänzen.



Scanstufe Werkzeuge

	Scannen	Beginnen Sie den Scanvorgang.
	Zusätzliches Scan	Führen Sie zusätzliches Scannen an bestimmten Bereichen des Modells durch, ohne den bestehenden zu ersetzen.
	Einen weiteren Scankörper hinzufügen	Führen Sie einen zusätzlichen Scankörper-Scannen durch, nachdem Sie die Position des Scankörpers in der Basis gewechselt haben.
	Scannen mit dem intraorale Scanner	Führen Sie einen zusätzliches Scan durch, indem Sie einen intraoralen Scanner benutzen.
	Scanpfad verwalten	Wählen Sie einen Scanpfad für den Scanvorgang. Sie können einen neuen Scanpfad anmelden, indem Sie Aufnahmen zu einem vorhandenen Scanpfad hinzufügen. (Verfügbar mit T710/T510/T310)
	Achsen initialisieren	Zurücksetzen der Achsen des Scanners auf die Standardposition.
	Scanbereich anpassen	Stellen Sie die Scan-Tiefe ein.
	HD-Modus	Wechseln Sie in den HD-Scanmodus. (*Verfügbar mit T710/T510/T310)
	HD für glänzende Modelle	Wechseln Sie in den HD-Scanmodus für glänzende Modelle aus Kunststoff oder Wachs. (*Verfügbar mit T710/T510/T310)
	Freihändige Auswahl	Wählen Sie einen frei gezeichneten Bereich auf den Daten.
	Box-Auswahl	Wählen Sie einen rechteckigen Bereich auf den Daten.
	Runde Auswahl	Wählen Sie Daten aus, die vom Rest der Daten getrennt sind, indem Sie darauf klicken.
	Farbe Auswahl	Wählen Sie alle Bereiche mit der gleichen oder einer ähnlichen Farbe wie die Mausklickposition auf den Scandaten aus.
	Auswahlmodus wechseln	Wechseln Sie den Auswahlmodus zwischen Oberflächenauswahl und Volumenauswahl.
	Abwahl-Modus	Wenn eingeschaltet, heben Sie die Auswahl des ausgewählten Bereichs mithilfe der Bereich Auswahl-Werkzeuge auf.
	Daten tauschen	Tauschen Sie die Daten des aktuellen Stufe mit den Daten eines anderen Stufe aus.
	3D-Daten importieren	Importieren Sie 3D-Datendateien von Medit Link oder einem lokale PC. Sie können mehrere 3D-Datendateien auf einmal importieren, um flexible Multi-Dies zu erhalten.
	3D-Daten exportieren	Exportieren Sie 3D-Datendateien auf den lokale PC. Sie können das Dateiformat zwischen .stl, .obj und .ply wählen.
	Löschen	Löschen Sie alle Daten auf dem Bildschirm.
	Rückgängig machen	Vorherige Aktion rückgängig machen.
	Wiederherstellen	Wiederherstellen die Aktion.

Scanpfad Verwaltung

Scanpfad auswählen

1. Klicken Sie auf das Symbol „Scanpfad auswählen“ am unteren Rand.

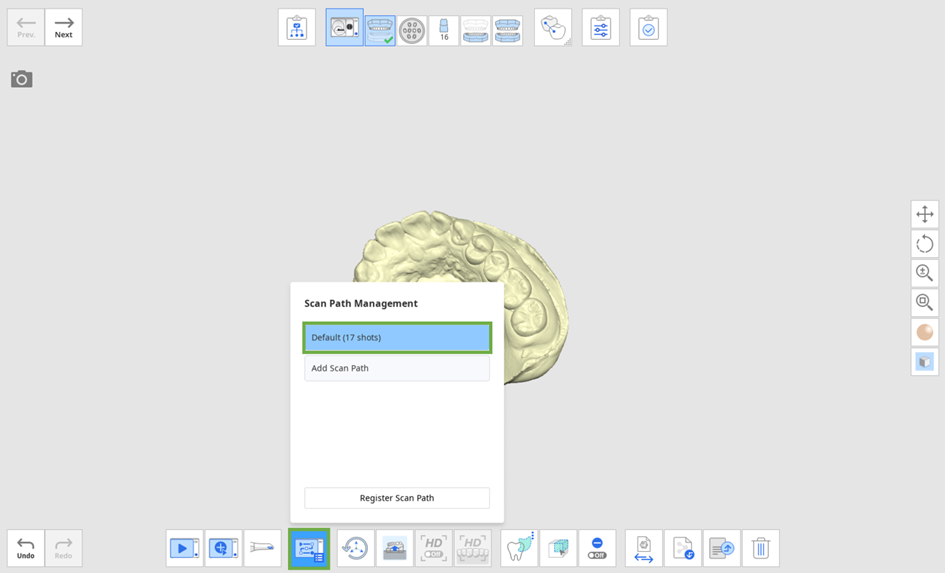

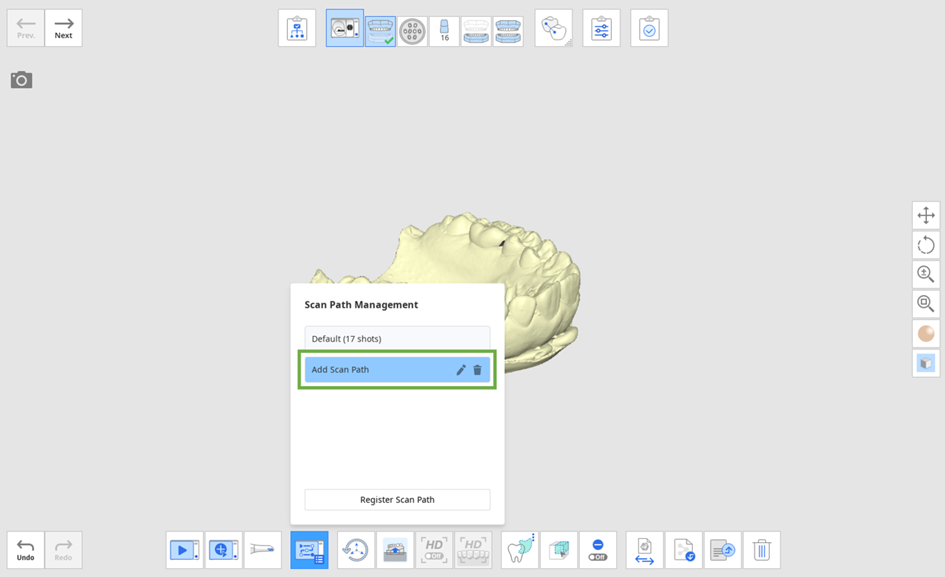

2. Wählen Sie einen Scanpfad aus der Liste im Dialogfeld Scanpfad Verwaltung.
3. Der ausgewählte Scanpfad wird auf die Scangruppe angewandt und zum Scannen der Gruppe benutzt.

Scanpfad anmelden

Wenn Sie einen neuen Scanpfad anmelden möchten, indem Sie einen bestehenden Scanpfad ändern, gehen Sie wie folgt vor.

1. Klicken Sie auf das Symbol „Zusätzliches Scan“, um die leeren Stellen in den Daten nach dem ersten Scanvorgang auszufüllen.
2. Klicken Sie auf das Symbol „Scanpfad auswählen“.

3. Klicken Sie auf die Schaltfläche „Scanpfad anmelden“ im Dialogfeld Scanpfad Verwaltung.
4. Die zusätzlichen Aufnahmen von zusätzliches Scannen werden im linken Bereich angezeigt.

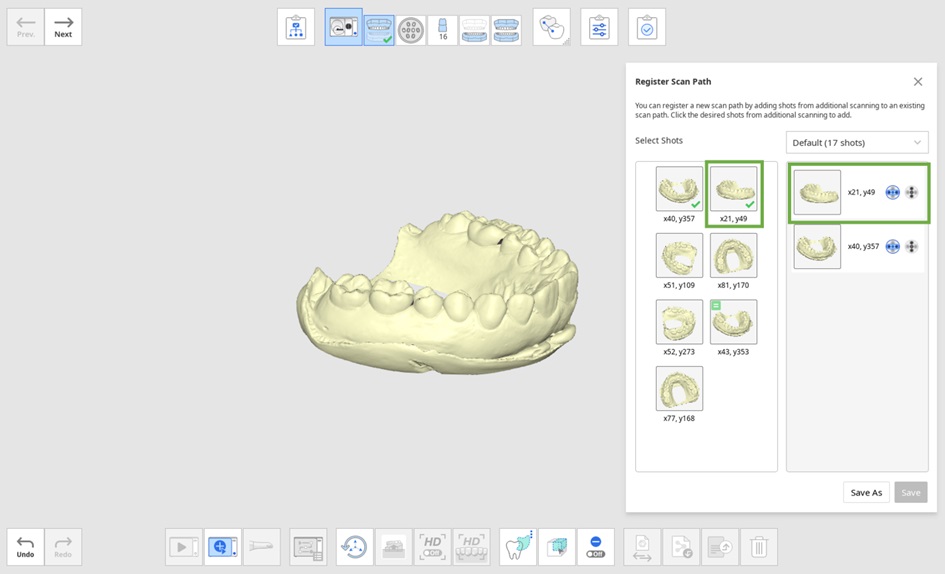

5. Klicken Sie auf die gewünschten Aufnahmen im Bereich „Aufnahmen auswählen„ und wählen Sie dann einen Scanpfad aus der Dropdown-Liste oben rechts.
6. Die ausgewählten Aufnahmen werden dem Scanpfad auf der rechten Seite hinzugefügt.
7. Sie können den Kameramodus auswählen, wenn Sie einen T710 Scanner benutzen.
   Horizontale Kamera: Standard-Kameramodus für das Scannen
   Vertikale Kamera: Kameramodus für klare Scandaten zwischen den Zähnen
8. Nachdem Sie Aufnahmen ausgewählt und zu einem Scanpfad hinzugefügt haben, klicken Sie auf „Speichern unter“, um den neuen Scanpfad zu speichern.

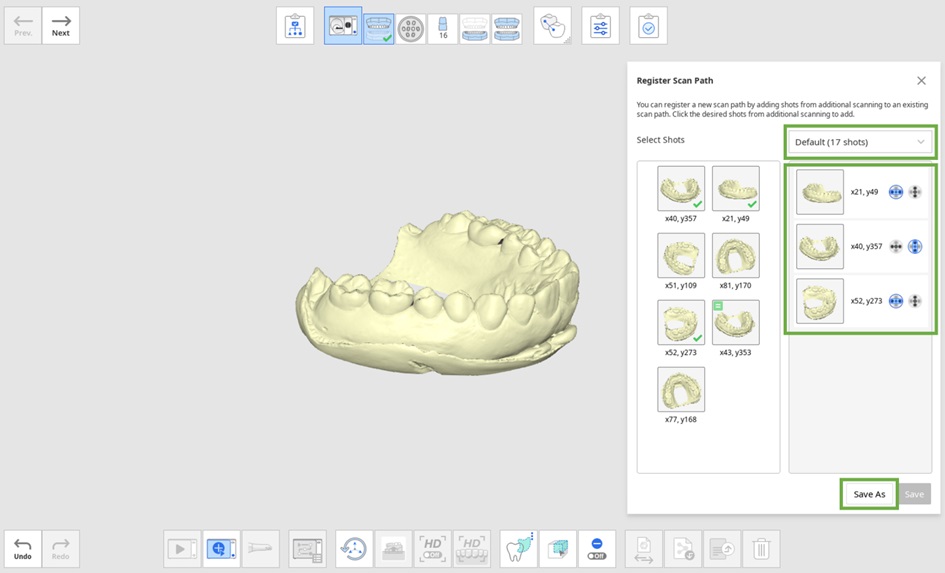

   Das Fall in der Abbildung unten zeigt, dass dem Scanpfad „Standard (17 Aufnahmen)“ drei zusätzliche Aufnahmen hinzugefügt wurden.

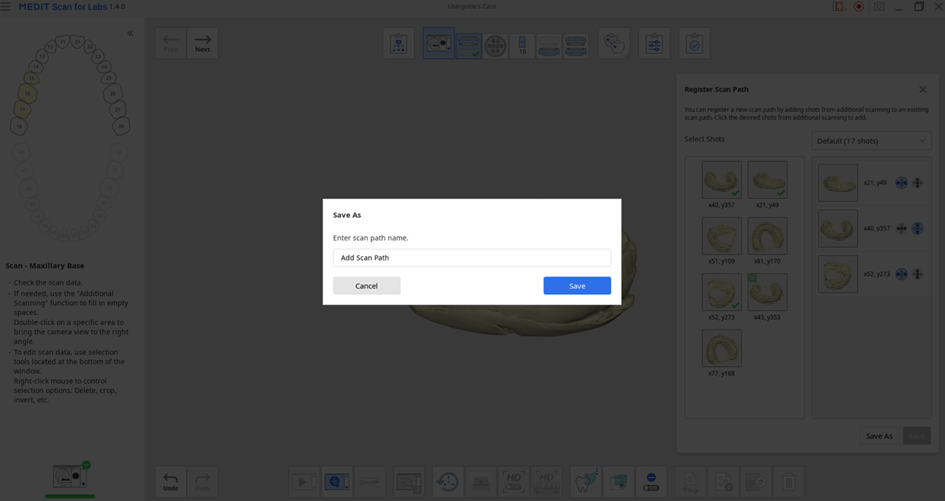

9. Bearbeiten Sie den neue Scanpfad-Name und klicken Sie auf „Speichern“.
10. Der neue Scanpfad wird der Liste im Dialogfeld „Scanpfad Verwaltung“ hinzugefügt.

Bereich Auswahl-Werkzeuge

Medit Scan for Labs bietet drei Typen von Auswahlwerkzeugen.

Freihändige Auswahl	Box-Auswahl	Runde Auswahl

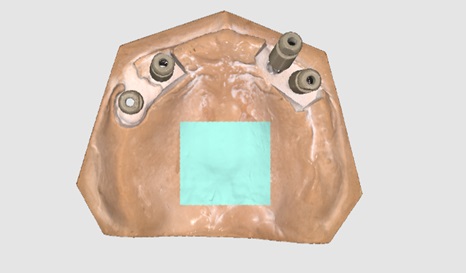

1. Wählen Sie einen Bereich mit den Bereich Auswahl-Werkzeuge aus.
2. Klicken Sie mit der rechten Maustaste auf den ausgewählten Bereich, um die Optionen zur Steuerung der Daten anzuzeigen.
3. Wählen Sie eine der folgenden Lösungen aus.
   • Alle auswählen: Wählt alle Daten auf dem Bildschirm aus.
   • Alle abwählen: Hebt die Auswahl der Daten auf.
   • Invertieren: Wählen Sie alle Bereiche aus, die derzeit nicht ausgewählt sind, und heben Sie gleichzeitig die Auswahl des zuvor ausgewählten Bereichs auf.
   • Ausschneiden: Schneidet alles aus, außer dem ausgewählten Bereich.
   • Löschen: Löscht die ausgewählten Daten.

Farbe Auswahl Werkzeuge

Sie können die Bereiche mit derselben Farbe in den Scandaten auswählen, um sie schnell und einfach zu bearbeiten.

🔎Hinweis

Das Werkzeug ist nur verfügbar, wenn die Option „Textur“ im Dialogfeld Scanstrategie ausgewählt ist.

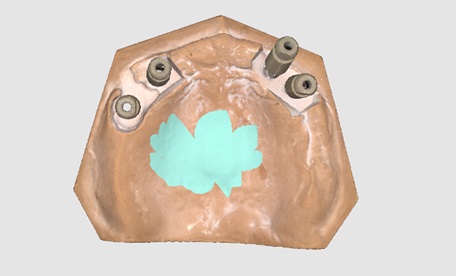

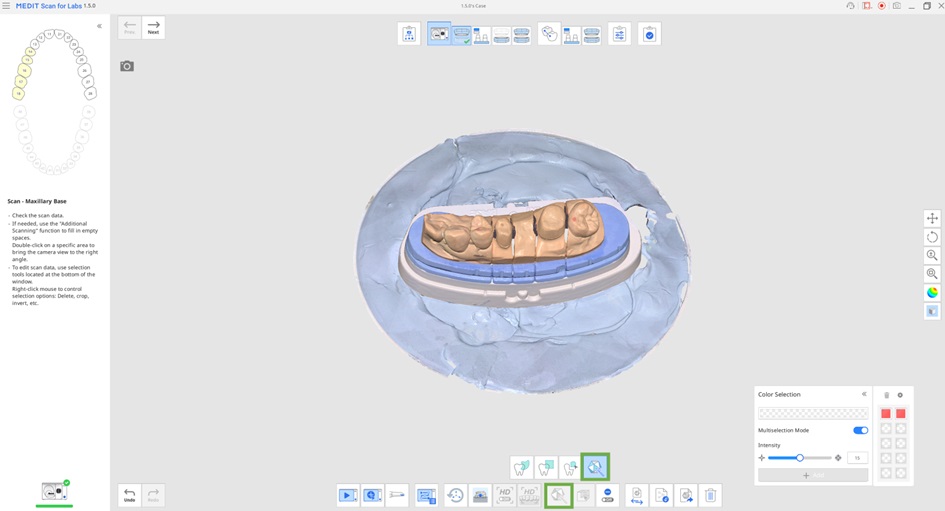

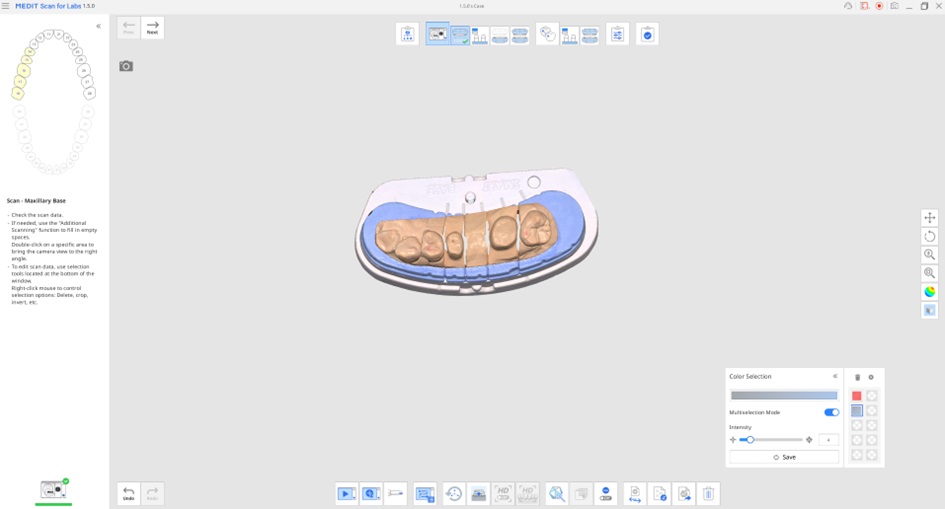

1. Nachdem Sie in der Scanstufe Daten erfasst haben, klicken Sie unten auf das Werkzeug „Bereich Auswahl“ und wählen Sie das Werkzeug „Farbe Auswahl“.
2. Klicken Sie auf die Stelle in den Scandaten mit der Farbe, die Sie auswählen möchten.
3. Alle Bereiche mit der gleichen Farbe in den Daten werden automatisch ausgewählt.
4. Sie können die ausgewählten Bereiche zuschneiden oder löschen.

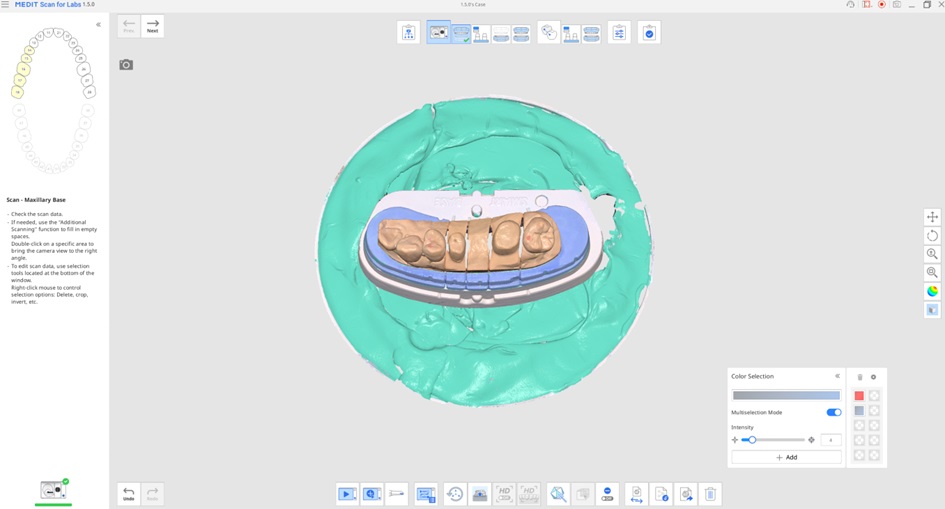

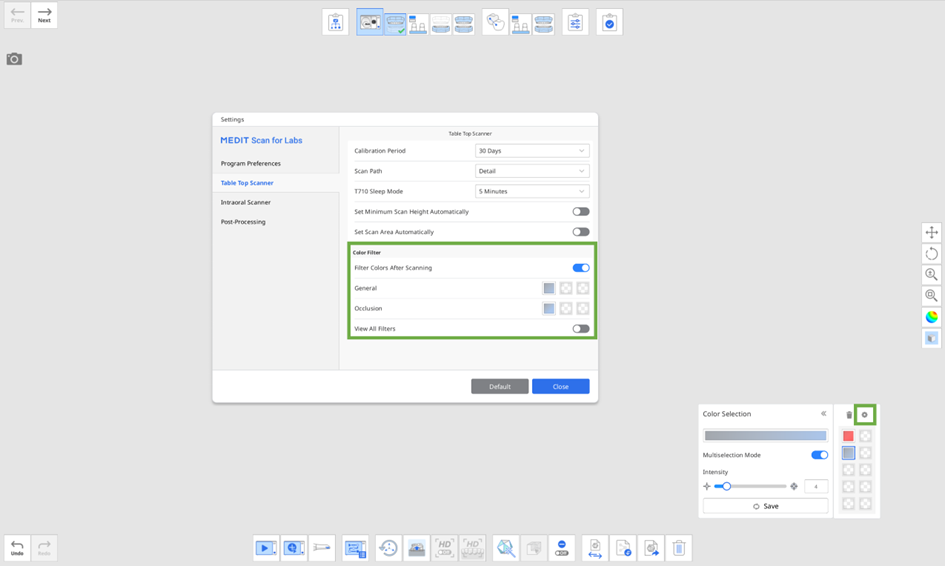

5. Sie können die Option „Farbfilter“ in den Einstellungen aktivieren, um die registriert Farben automatisch zu entfernen, wenn der Scanvorgang abgeschlossen ist.

   🔎Hinweis

   Sie können verschiedene Farben für jede Scanstufe festlegen, um sie herauszufiltern.

Daten tauschen

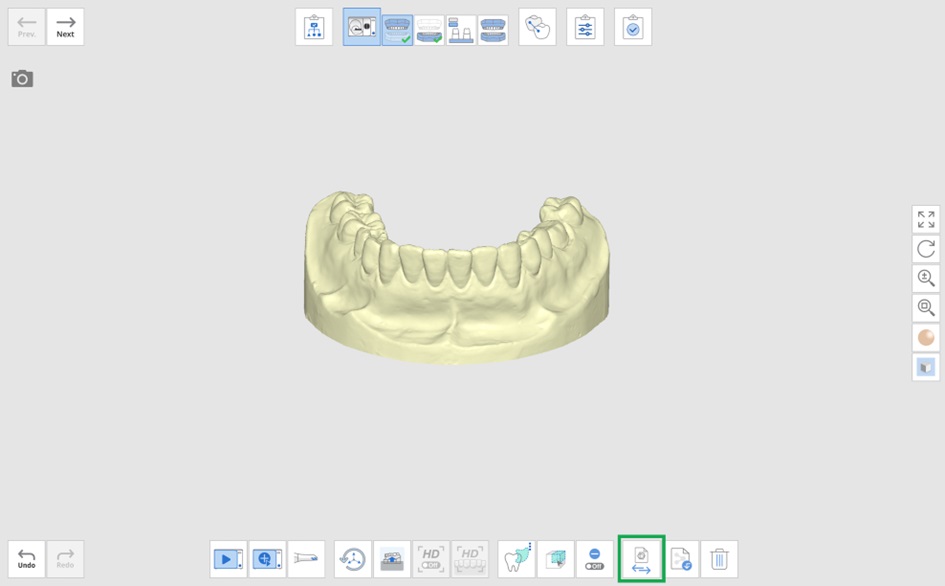

1. Im Folgenden sehen Sie ein Beispiel, bei dem die Oberkiefer und Unterkiefer-Basen gewechselt und gescannt wurden. Um das Problem zu beheben, klicken Sie in der Scanstufe der Oberkieferbasis auf die Schaltfläche „Daten vertauschen“.

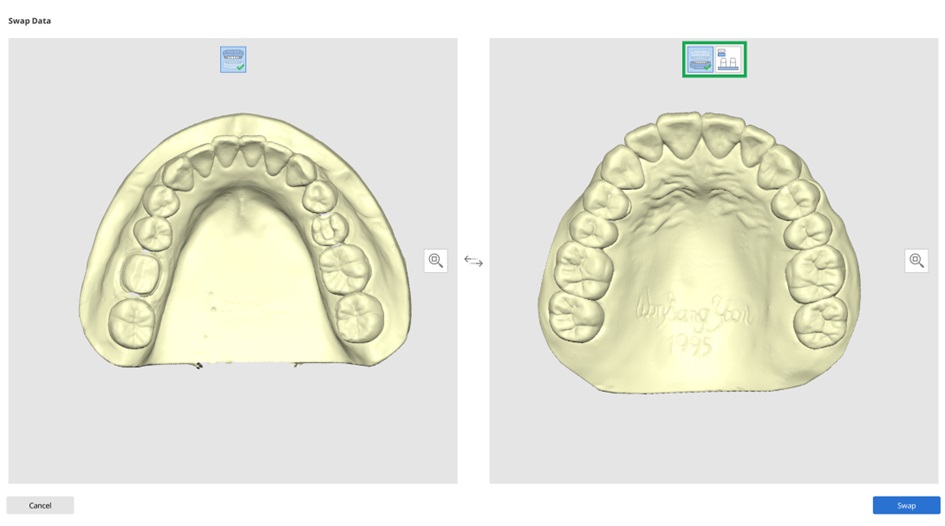

2. Wählen Sie die Scanstufe, mit der Sie Daten austauschen möchten.

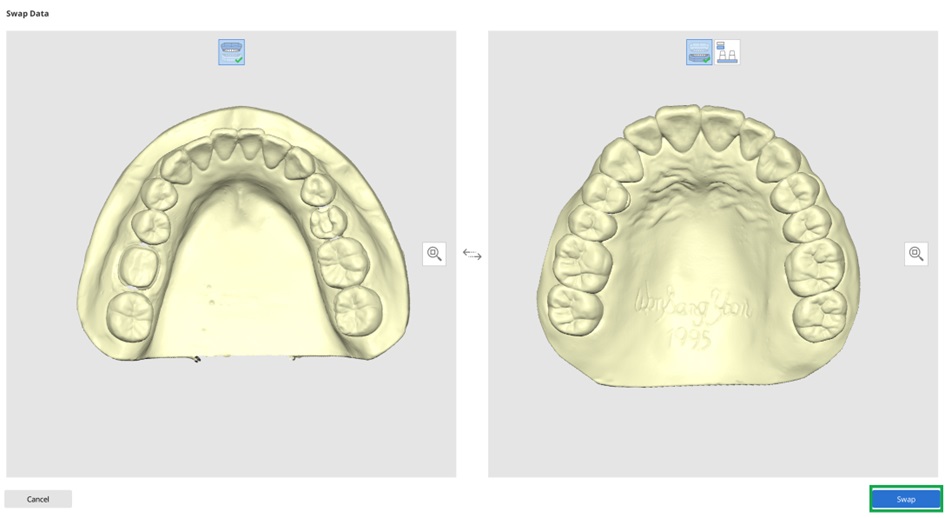

3. Klicken Sie auf „Tauschen“, um die Daten auszutauschen.

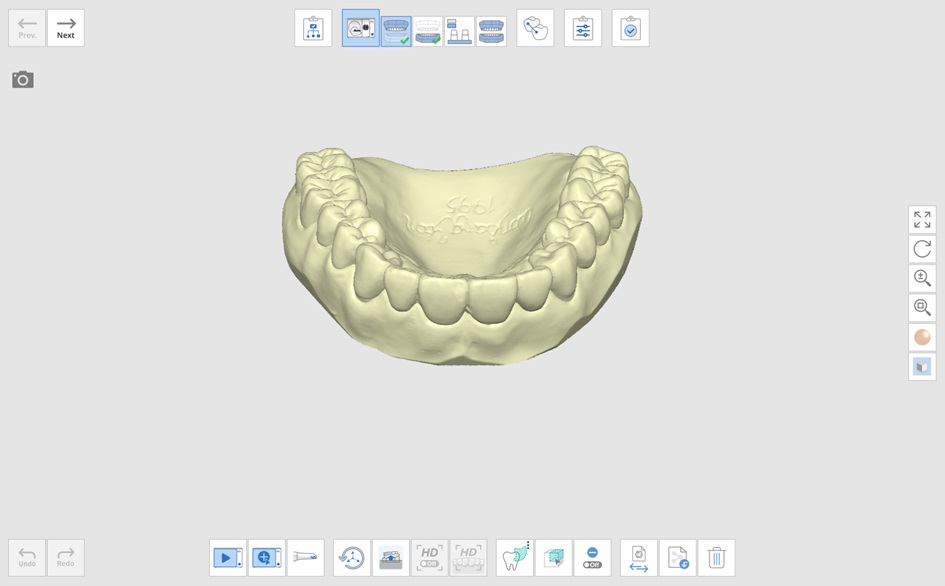

4. Sie können sehen, dass die Oberkiefer und Unterkiefer-Basisdaten erfolgreich ausgetauscht wurden.

3D-Daten importieren

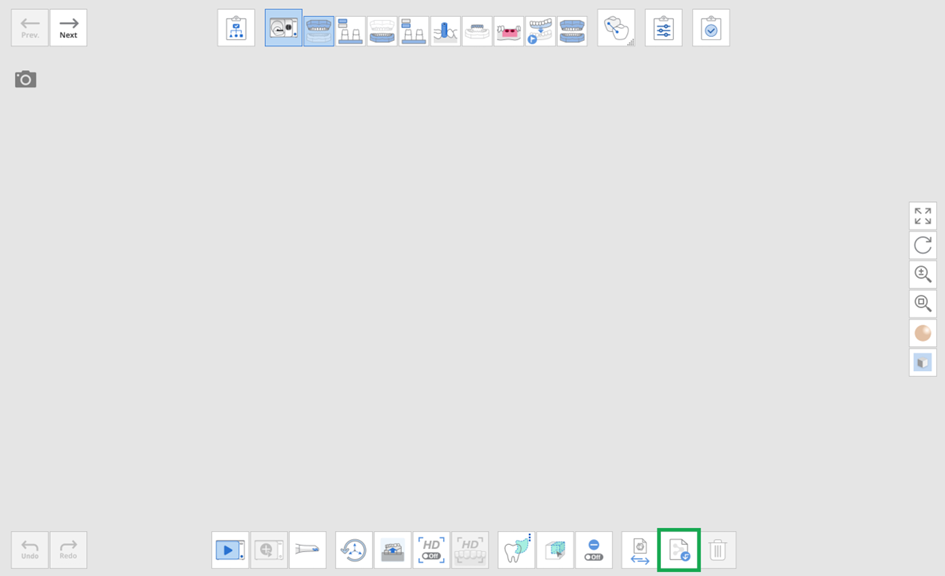

1. Klicken Sie auf das Symbol „3D-Daten importieren“.

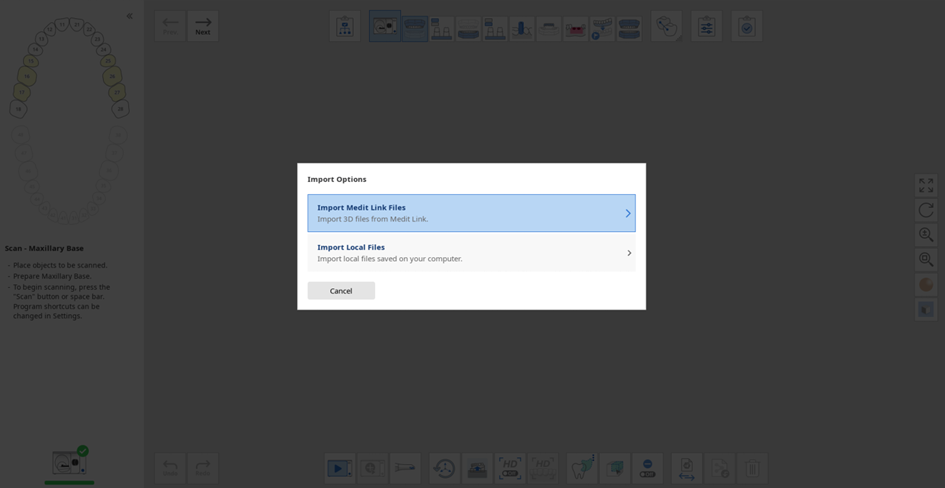

2. Wählen Sie, ob Sie Dateien von Medit Link oder von Ihrem lokale PC importieren möchten.
3. Wählen Sie die Datei zum Importieren aus. Sie können mehrere 3D-Datendateien auf einmal importieren, um flexible Multi-Dies-Fälle zu erhalten.
4. Die 3D-Daten werden in die Scanstufe importiert.

3D-Daten exportieren

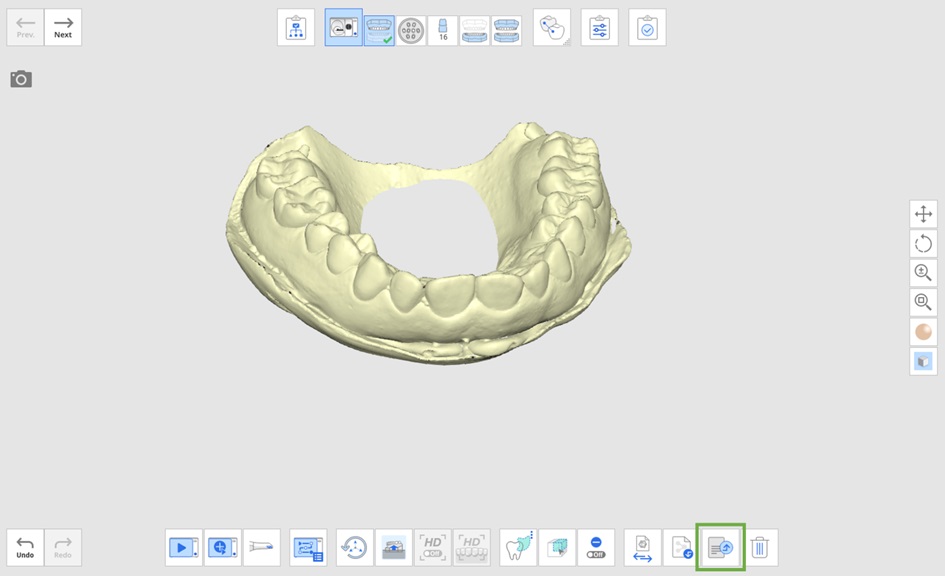

1. Klicken Sie auf das Symbol „3D-Daten exportieren“.

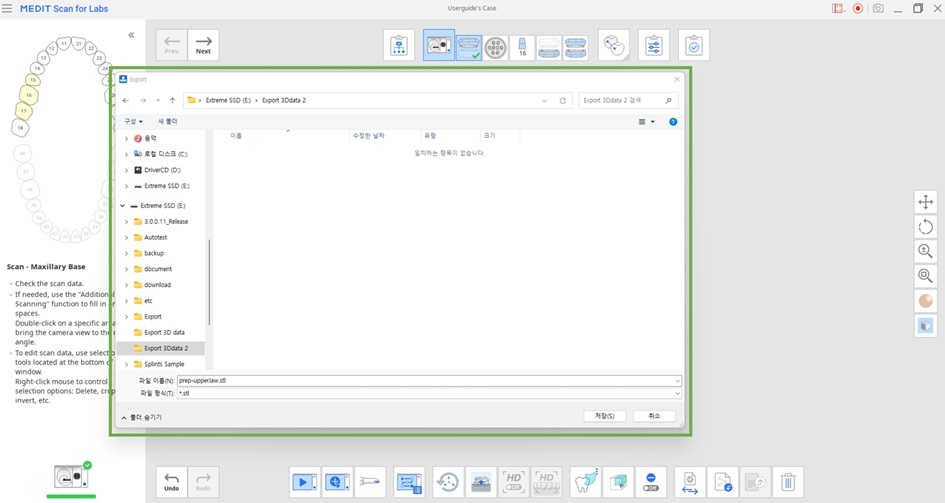

2. Wählen Sie einen Ordner, in dem die Datei auf dem lokale PC gespeichert werden soll.


   Sie können Dateien in den Formaten .stl, .obj und .ply exportieren.

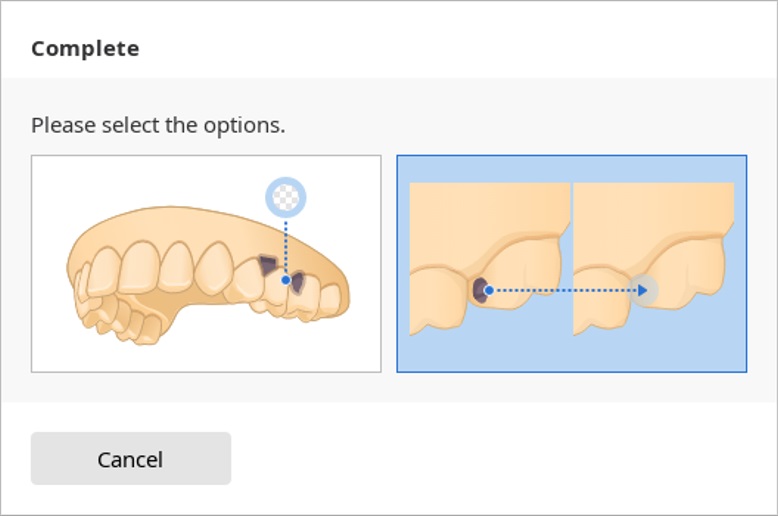

3. Wählen Sie eine Option im Dialogfeld Vervollständigen.

4. Die Daten werden nach der Verarbeitung an den ausgewählten Ort exportiert.
5. Wählen Sie „Öffnen“, um direkt in das Ordnerverzeichnis zu gelangen.
