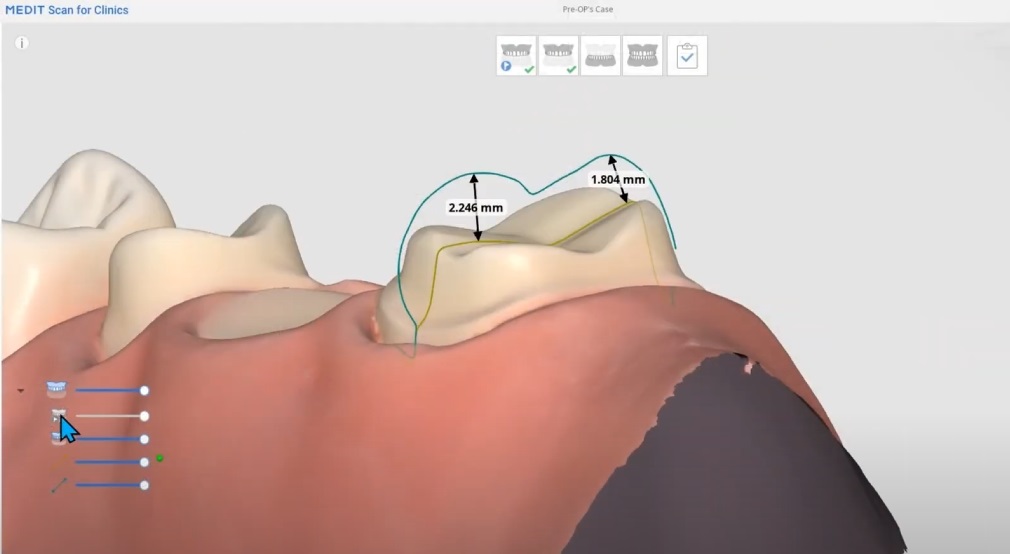

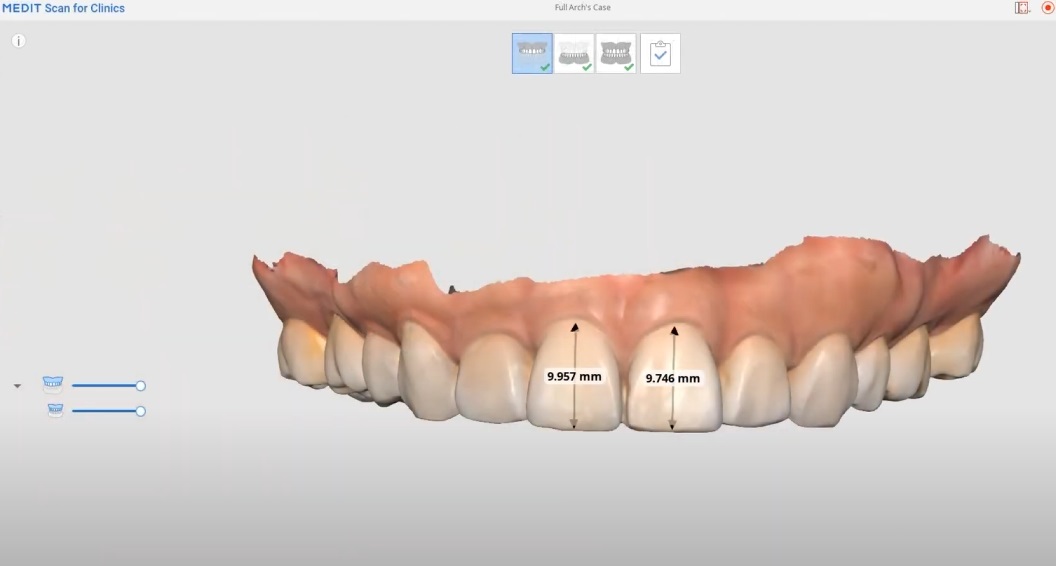

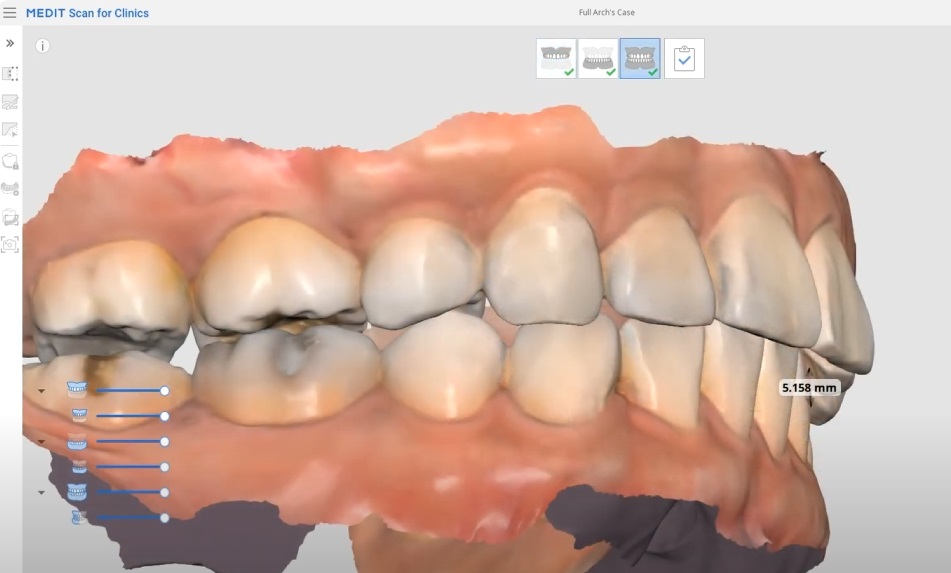

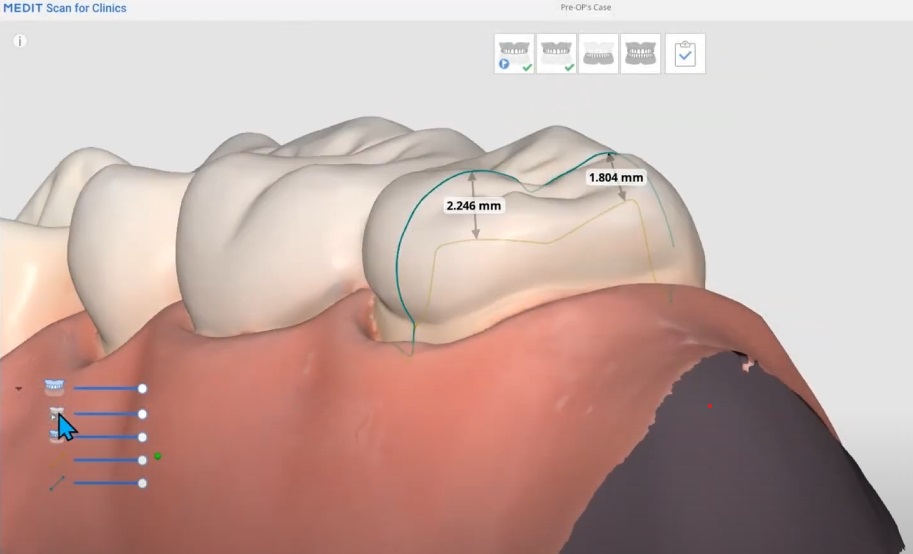

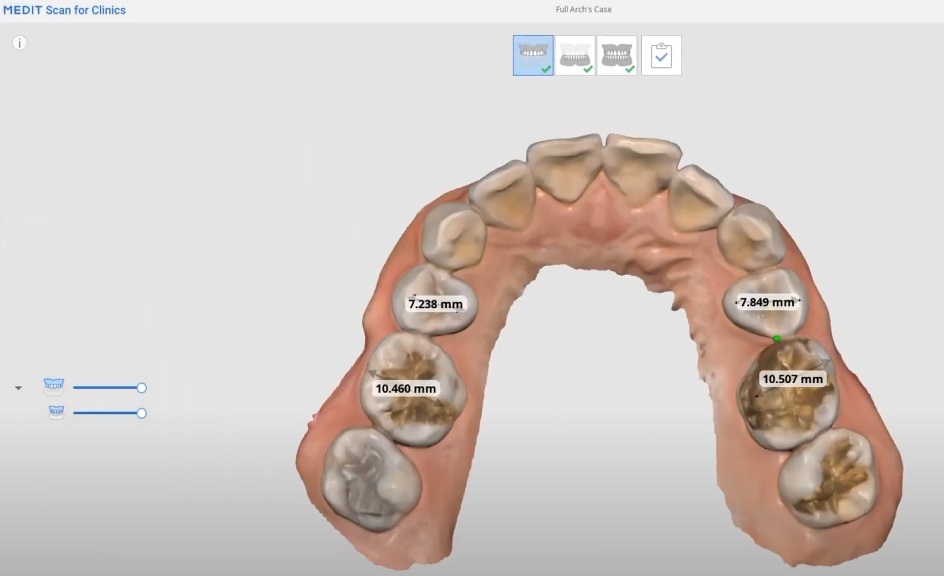

Sie können Distanz, Winkel, Länge, Bereich etc. von Scandaten messen, um herauszufinden, wie viele Zähne für die Vorbereitung entfernt wurden, die Höhe der Okklusion, oder die Länge der Zähne, etc.
⚠︎ Abschnitte und Ergebnisse der Maßnahmen, die Sie erstellt haben, indem Sie die Funktion Messen verwendet haben, werden nicht gespeichert, nach dem Sie die Funktion verlassen. Wenn Sie das Ergebnis der Messung behalten müssen, können Sie den Bildschirm erfassen, indem Sie die Funktion Screenshot verwenden.
1. Aktivieren Sie die Funktion Messen im Abschnitt Tool.
2. Klicken Sie Bestätigen, um das Zusammenführungsverfahren zu beginnen, wenn Sie das Interessengebiet für die Messung gewählt haben.
3. Messen Sie Distanz, Winkel, Länge, Bereich, etc. auf den Scandaten, indem Sie verschiedene Befehlsoptionen verwenden.
❏ Befehlsoptionen
Schnittlinie erstellen
- Zeichnet eine Linie, um eine Schnittebene zu erstellen.
- Sie können mehrere Linien zeichnen.
Schnittansicht
- Richtet die Ansicht senkrecht zur Schnittebene.
Ein Punkt (Distanz)
- Misst die kürzeste Distanz zwischen einem gewählten Punkt und der nächsten Oberfläche oder dem nächsten Schnitt.
Zwei Punkte (Distanz)

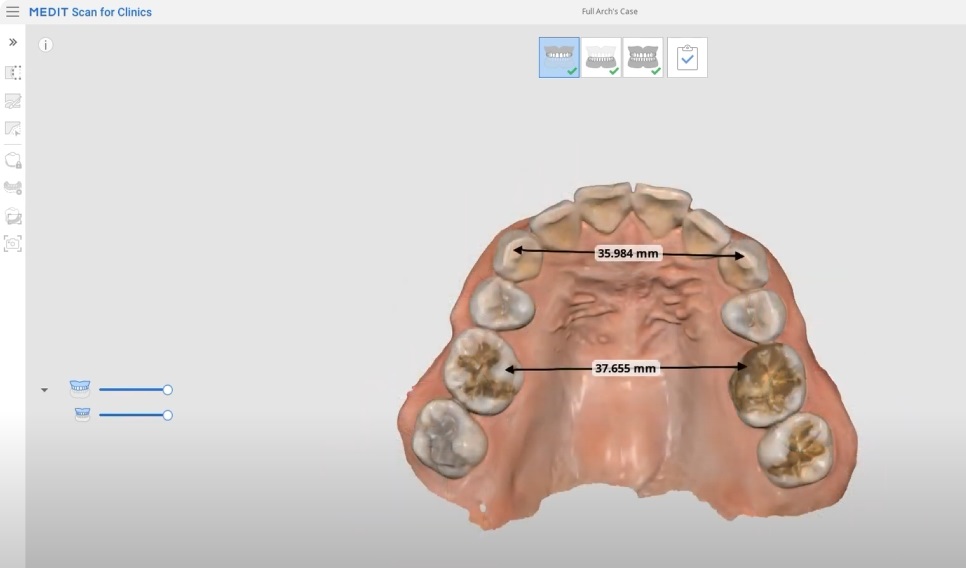

- Misst die Distanz zwischen zwei Punkten.
Drei Punkte (Distanz)
- Misst die Distanz zwischen dem ersten Punkt und der Linie, welche die anderen zwei Punkte verbindet.
Drei Punkte (Winkel)
- Berechnet einen Winkel zwischen zwei Linien, die aus drei Punkten geformt sind.
- Linie 1 verbindet den ersten Punkt und den zweiten Punkt.
- Linie 2 verbindet den zweiten Punkt und den dritten Punkt.
Vier Punkte (Winkel)
- Berechnet einen Winkel zwischen zwei Linien, die aus vier Punkten geformt sind.
- Linie 1 verbindet den ersten Punkt und den zweiten Punkt.
- Linie 2 verbindet den dritten Punkt und den vierten Punkt.
Ein Punkt (Bereich)
- Berechnet den Bereich einer gewählten Schnittebene durch einen Punkt.
⚠️ Eine Schnittebene ist erforderlich.
Zwei Punkte (Bereich)
- Berechnet den Bereich, der durch zwei Punkte auf einer Abschnittsebene geschlossen ist.
⚠️ Eine Schnittebene ist erforderlich.
3D-Bereich messen
- Berechnet den mit Tools-Auswahl gewählten Bereich.
Ein Punkt (Länge)
- Berechnet die Länge einer gewählten Linie.
⚠️ Eine Schnittebene ist erforderlich.
Zwei Punkte (Länge)
- Berechnet die Länge zwischen zwei Punkten auf einer gewählten Linie.
⚠️ Eine Schnittebene ist erforderlich.
Abweichung
- Berechnet Abweichungen zwischen Referenzdaten und Vorgabedaten.
Bestätigen
- Zeigt das berechnete Ergebnis durch das Verwenden der gewählten Daten an.
Löschen
- Löscht eine gewählte Schnittlinie oder ein Messergebnis.
Beenden
- Bringt Sie zum vorherigen Schritt.
❏ Verwenden der Funktion Abweichen
- Die Funktion Abweichen steht zur Verfügung, wenn es mindestens 2 verschiedene Scandaten gibt.
- Aktivieren Sie die Funktion Abweichen, wählen Sie Referenz- und Vorgabedaten und klicken Sie Bestätigen.
- Die Abweichungen werden durch die Farbkarte angezeigt. Klicken Sie eine spezifische Position, um ihren Abweichungswert abzulesen.
- Sie können den Indexbereich durch Doppel-Klicken der Zahl individuell einrichten: der maximale Wert der Farbdaten (1.000 ~ 50.000 mm), die akzeptable Toleranz (0.001 ~ 9.000 mm).
- Je höher die Auflösung wird, in desto mehr Klassen wird der Farbbereich unterteilt.
- Klicken Sie Beenden, um den Modus „Abweichung“ zu beenden und gehen Sie zum Modus „Messen“ zurück.
