📖 [Model Builder] Workflow

Der Arbeitsablauf von Medit Model Builder besteht aus 7 Schritten, die in einer bestimmten Reihenfolge befolgt werden müssen. Nach der Zuordnung der Daten fährt der Benutzer mit dem Schritt Übersicht fort, um die importierten Scandaten zu überprüfen. Die Arbeit in den letzten 3 Schritten ist optional, und der Benutzer kann direkt nach der Erstellung der Modellbasis mit „Vervollständigen“ fortfahren.

Automatische Erstellung

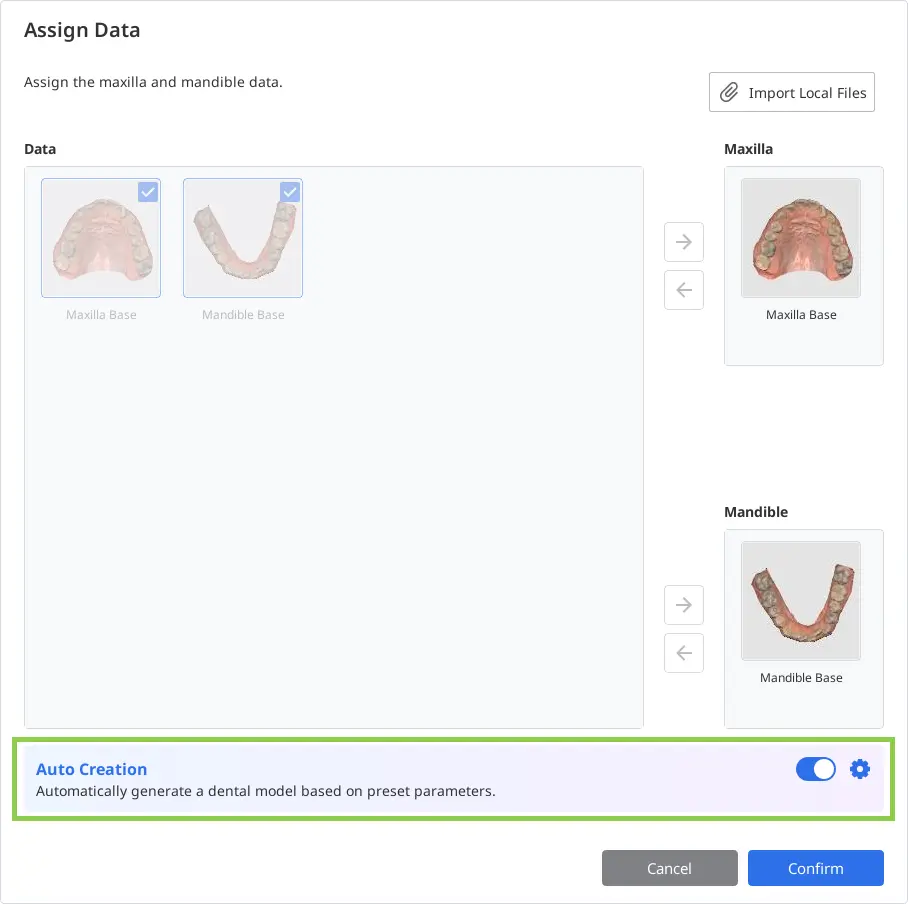

Beim Zuordnen von Scandaten zu einem Projekt haben Benutzer zwei Optionen: Sie haben die Möglichkeit, das Modell manuell zu erstellen, indem Sie die oben beschriebenen Schritte ausführen, oder die Option „Automatische Erstellung“ aktivieren. Wenn die automatische Erstellung aktiviert ist, generiert die Software automatisch ein Zahnmodell auf Grundlage der voreingestellten Parameter.

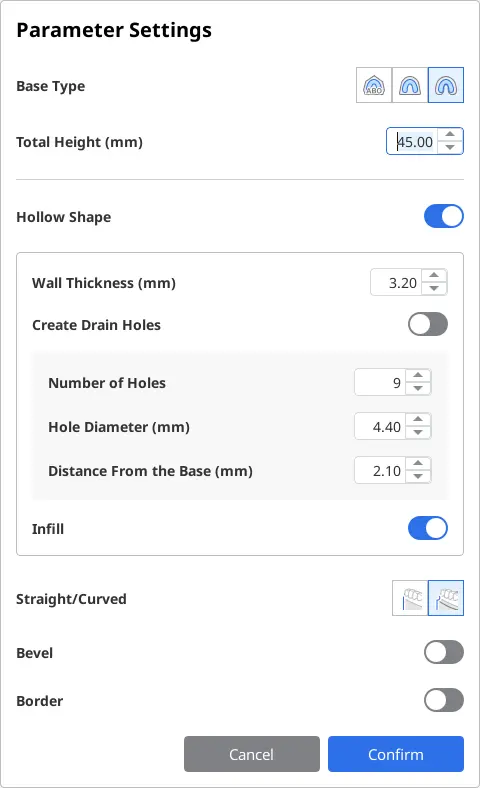

Die voreingestellten Parameter, welche alle Aspekte des Schritts Basis erstellen definieren, können vor dem Fortfahren mit der automatischen Erstellung über die „Parameter Einstellungen“ überprüft und bearbeitet werden.

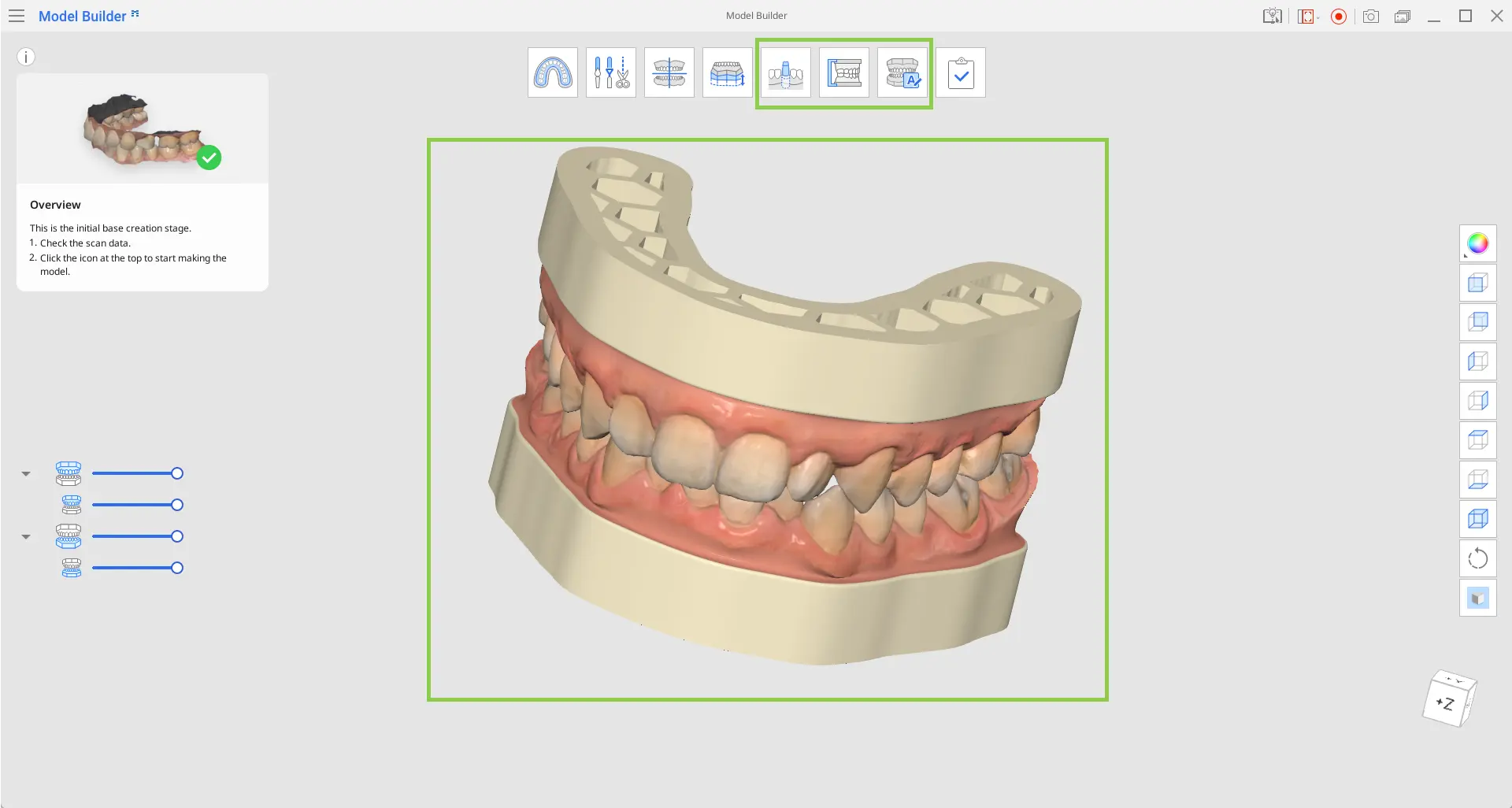

Nachdem das Modell erstellt wurde, gelangt der Benutzer zum Schritt „Übersicht“, wo er das generierte Modell einschließlich der fertigen Basis überprüfen kann. Nach dieser Überprüfung kann der Benutzer entweder direkt mit dem Exportieren und Drucken fortfahren oder das Modell in den letzten drei Schritten weiter anpassen, indem er bei Bedarf Matrizen, Befestigungen und Kennzeichnungen hinzufügt.

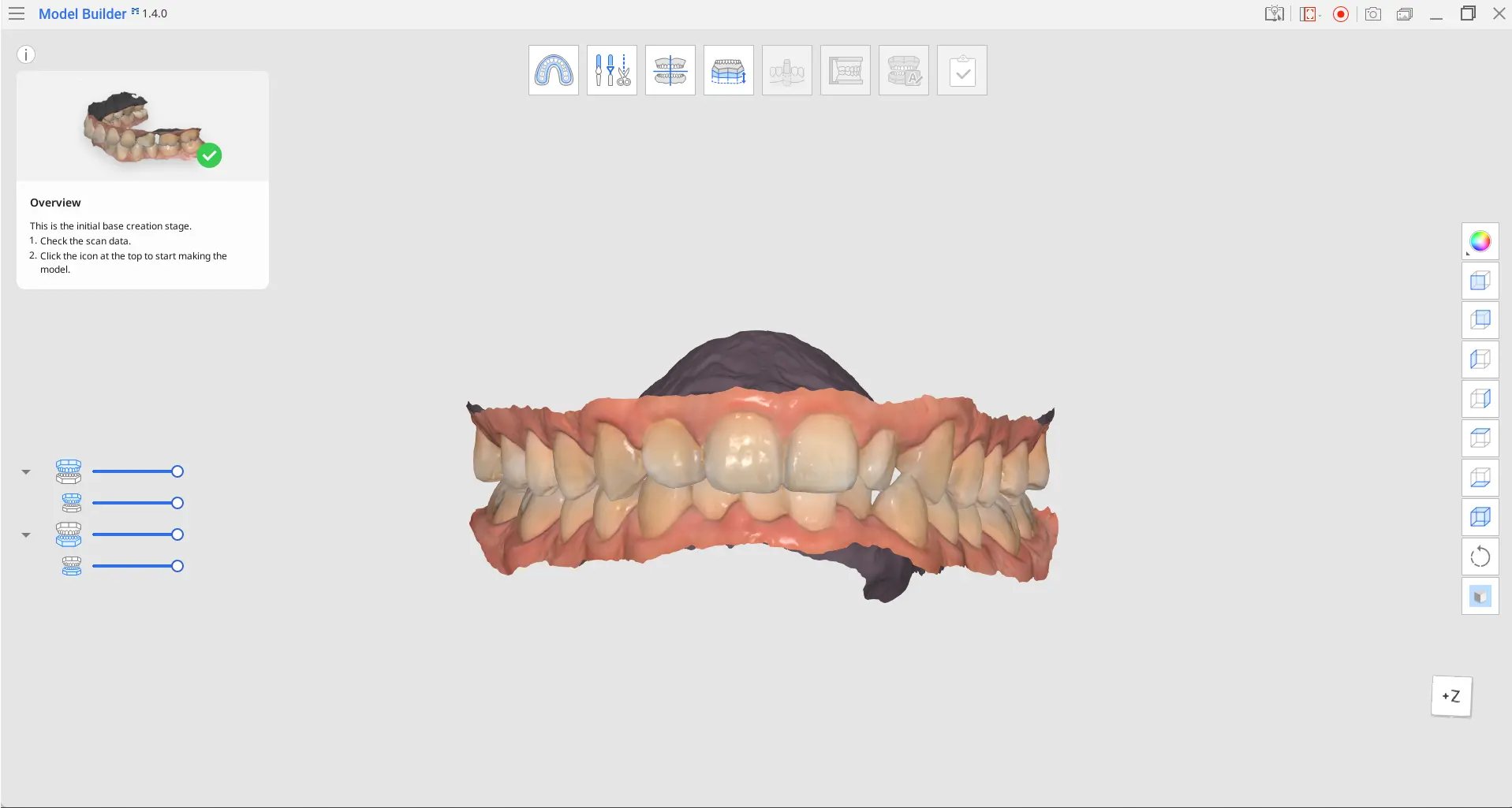

Übersicht

Die Übersicht ist die Startseite von Medit Model Builder, auf der die importierten Daten angezeigt werden.

1. Überprüfen Sie Ihre Scandaten auf Löcher oder Probleme, die eine Bearbeitung erfordern könnten. Stellen Sie sicher, dass die Daten nicht zu nahe an den Zähnen abgeschnitten sind und einige Gingiva-Daten enthalten.

2. Wenn Sie fertig sind, klicken Sie oben auf das Symbol „Bereichsbezeichnung“, um mit der Erstellung des Modells zu beginnen.

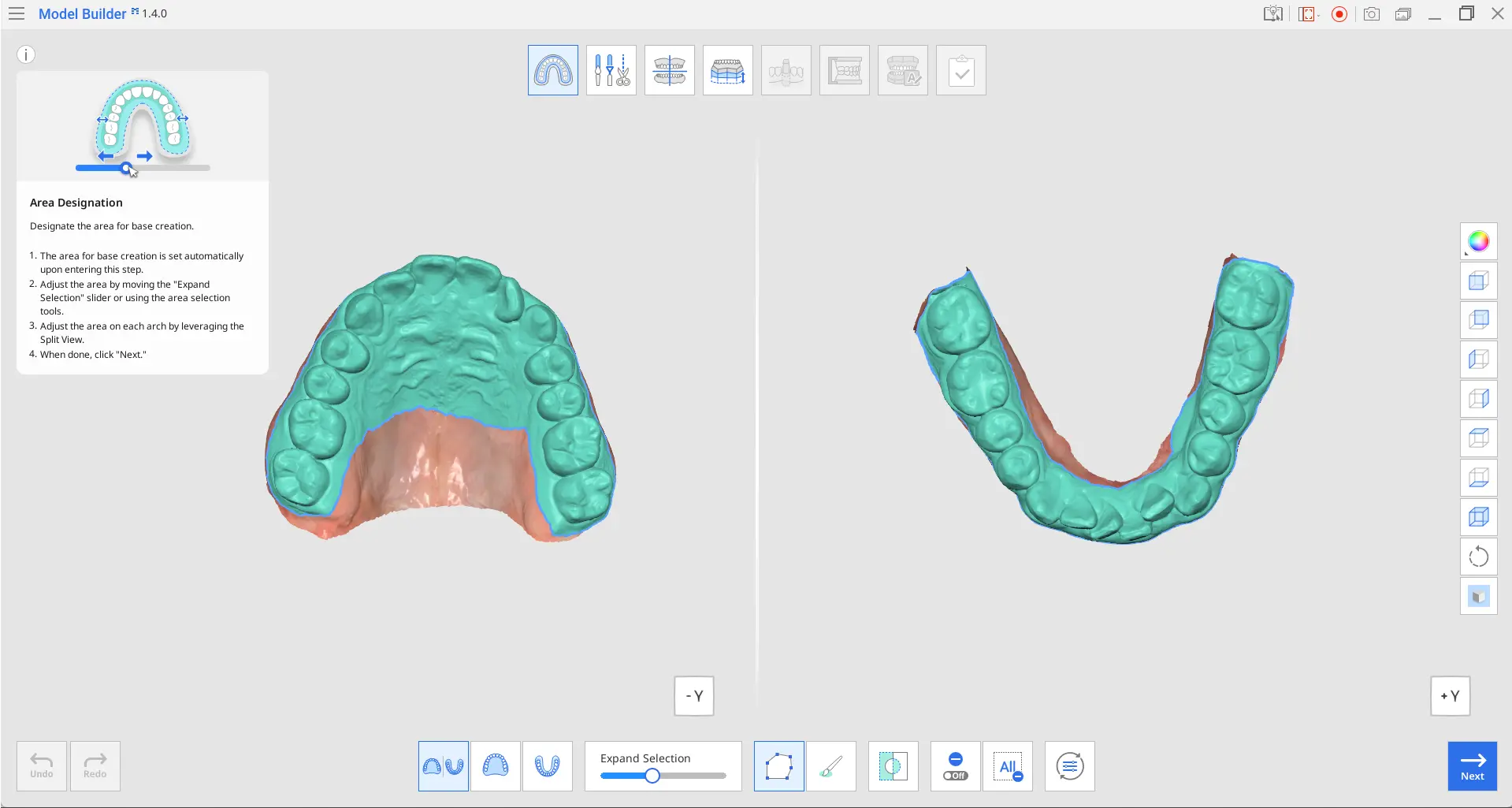

Bereichsbezeichnung

Im ersten Schritt wird der Teil der Zähne in den Scandaten automatisch erkannt und ein Bereich der Daten ausgewählt, der für die Erstellung der Modellbasis benutzt wird. Obwohl dieser Schritt automatisiert ist, wird empfohlen, dass der Benutzer die Auswahl überprüft, um die Genauigkeit sicherzustellen.

Werkzeugkasten

	Geteilte Ansicht	Zeigen Sie die Oberkiefer und Unterkiefer in geteilte Ansicht.
	Oberkiefer anzeigen	Zeigen Sie nur den Oberkiefer auf dem Bildschirm an.
	Unterkiefer anzeigen	Zeigen Sie nur den Unterkiefer auf dem Bildschirm an.
	Auswahl erweitern	Erweitern Sie den automatisch ausgewählten Bereich auf den Scandaten.
	Polyline auswählen	Wählen Sie alle Elemente innerhalb einer auf dem Bildschirm gezeichneten Polylinienform aus.
	Pinselauswahl	Wählen Sie alle Elemente auf einem frei handgezeichneten Pfad auf dem Bildschirm aus. Es wird nur die Vorderseite ausgewählt. Der Pinsel ist in 3 verschiedenen Größen verfügbar.
	Ausgewählten Bereich umkehren	Kehrt die Auswahl um.
	Abwahl-Modus	Hebt, wenn eingeschaltet, die Auswahl des Bereichs mithilfe verschiedener Werkzeuge auf.
	Gesamte Auswahl aufheben	Löschen Sie alle ausgewählten Bereiche.
	Zurücksetzen	Rückgängig machen aller in diesem Modus ausgeführten Aktionen und Wiederherstellen aller Elemente in ihrer ursprünglichen Position.

1. Passen Sie bei Bedarf den Auswahlbereich an, indem Sie den Schieberegler „Auswahl erweitern“ am unteren Rand des Bildschirms verschieben.

Vor „Auswahl erweitern“	Nach „Auswahl erweitern“

• Wenn die Daten aus irgendeinem Grund nicht automatisch ausgewählt werden, können Sie andere Daten Auswahl-Werkzeuge benutzen, um dies manuell zu tun - „Polyline auswählen“ oder „Pinselauswahl“. Ersteres ist nützlich, um sowohl die Vorder- als auch die Innenseite der Daten auszuwählen.

Auswählen mit dem Pinsel	Auswählen mit dem Polylinien-Werkzeug

2. Klicken Sie auf „Weiter“, wenn Sie fertig sind, oder wählen Sie das Symbol für den nächsten Schritt oben.

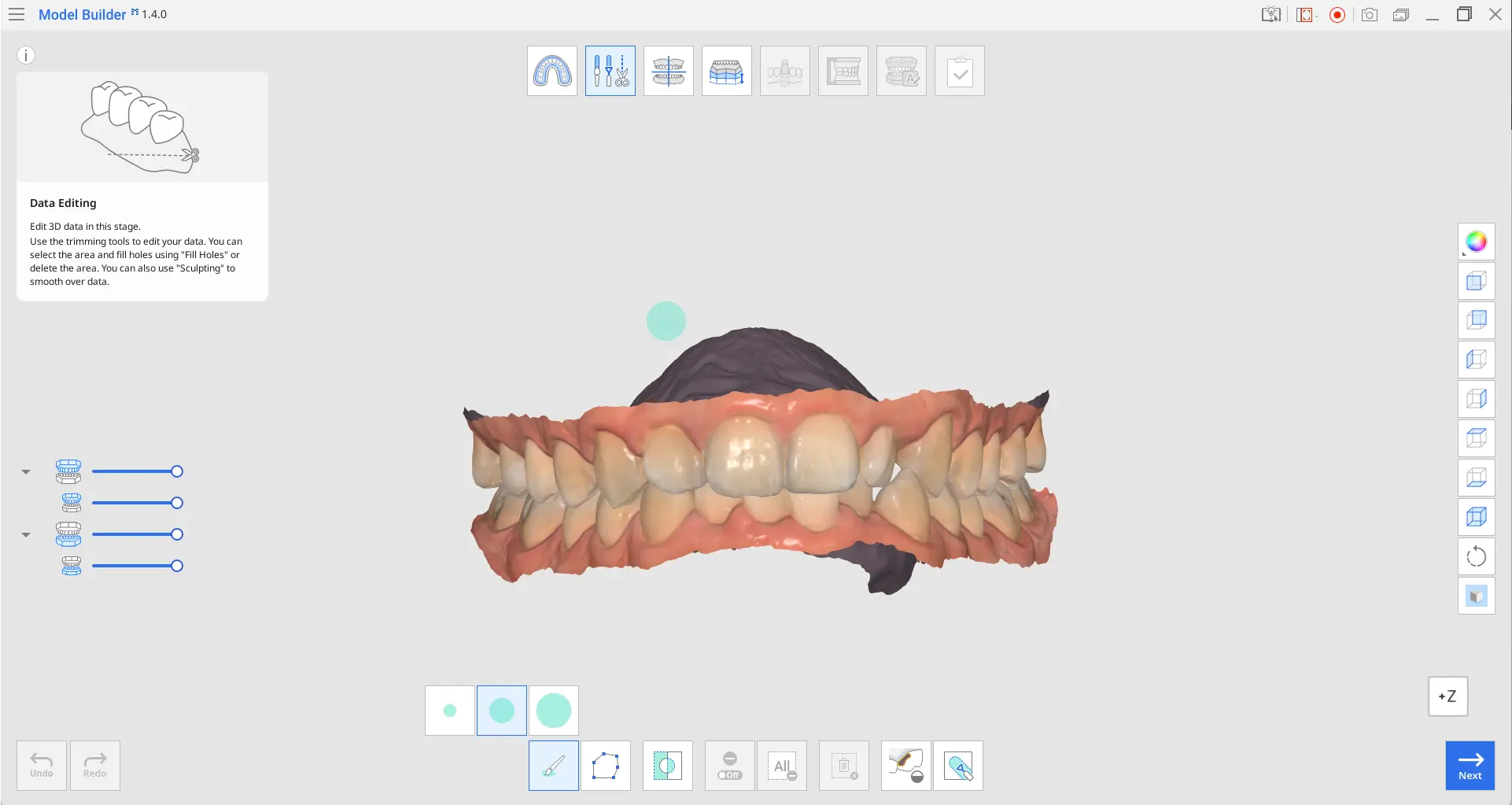

Datenbearbeitung

Das Ziel dieses Schrittes ist es, die Scandaten zu bearbeiten und für die weitere Arbeit zu präparieren. Der Schritt der Datenbearbeitung stellt Werkzeuge zur Verfeinerung der importierten Scandaten zur Verfügung, so dass eine Präparation in anderen Programmen nicht mehr erforderlich ist. Saubere Scandaten sorgen für einen schnelleren Arbeitsablauf und genauere Entwurfsergebnisse.

Benutzen Sie die verfügbaren Werkzeuge, um überschüssige oder unnötige Daten zu trimmen, die Datenoberfläche zu bearbeiten und eventuell vorhandene Löcher zu füllen.

Werkzeugkasten

Wie Sie Daten bearbeiten

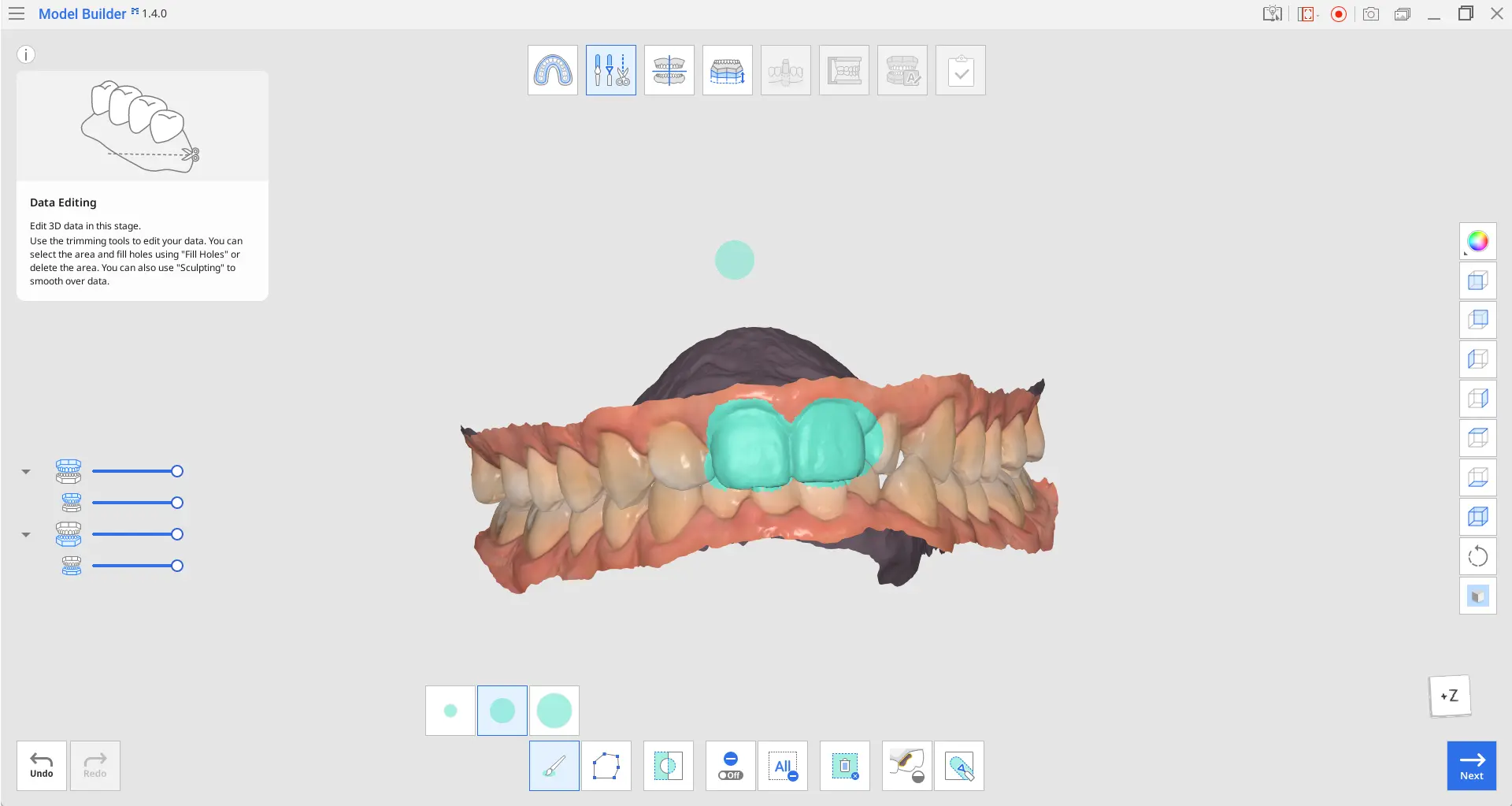

1. Benutzen Sie verschiedene Werkzeuge, um den Bereich auszuwählen, den Sie bearbeiten möchten.

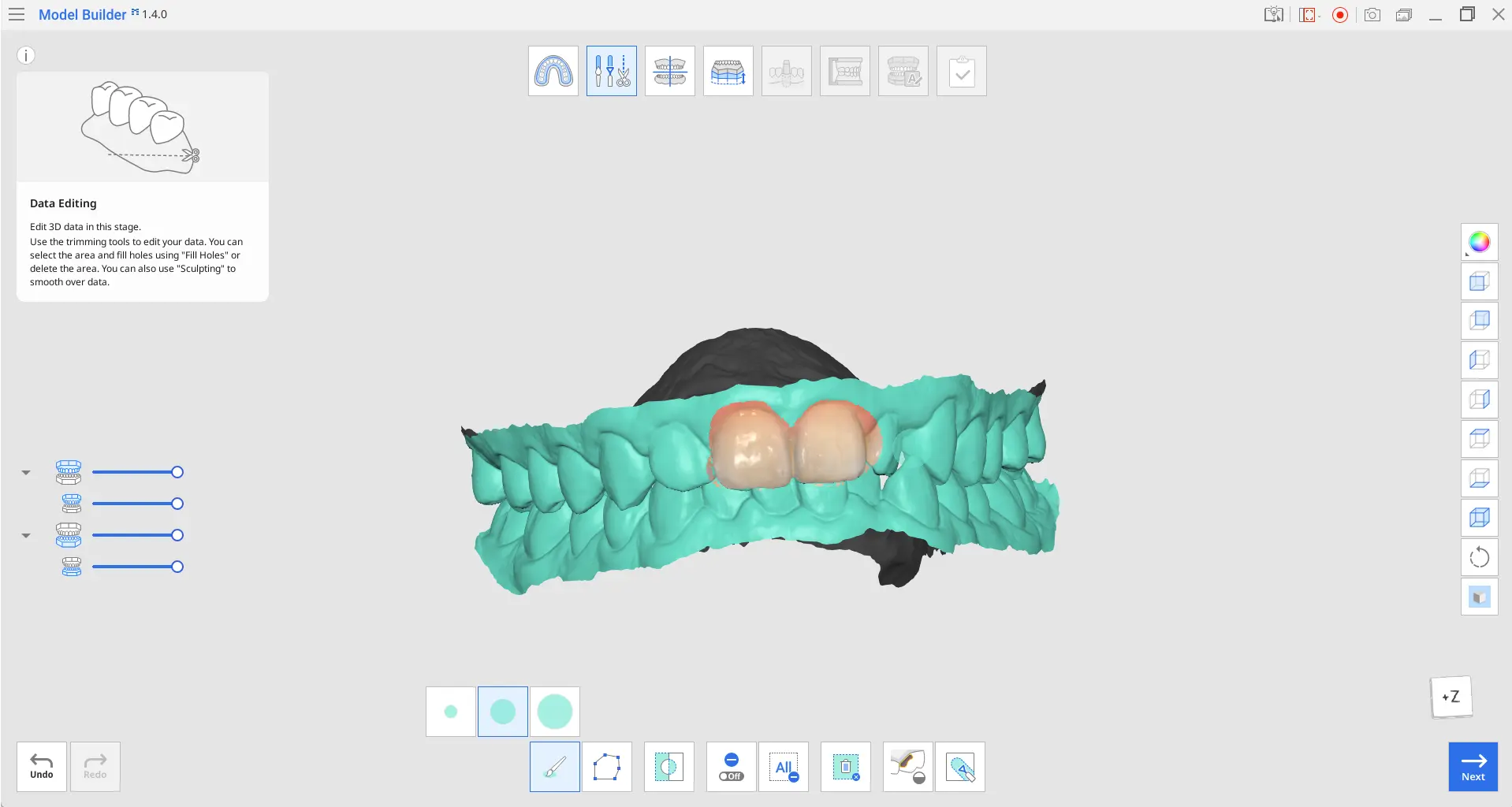

2. Sie können die Auswahl umkehren, indem Sie auf „Ausgewählten Bereich umkehren“ klicken.

3. Um den ausgewählten Bereich zu löschen, klicken Sie auf die Schaltfläche „Ausgewählten Bereich löschen“.

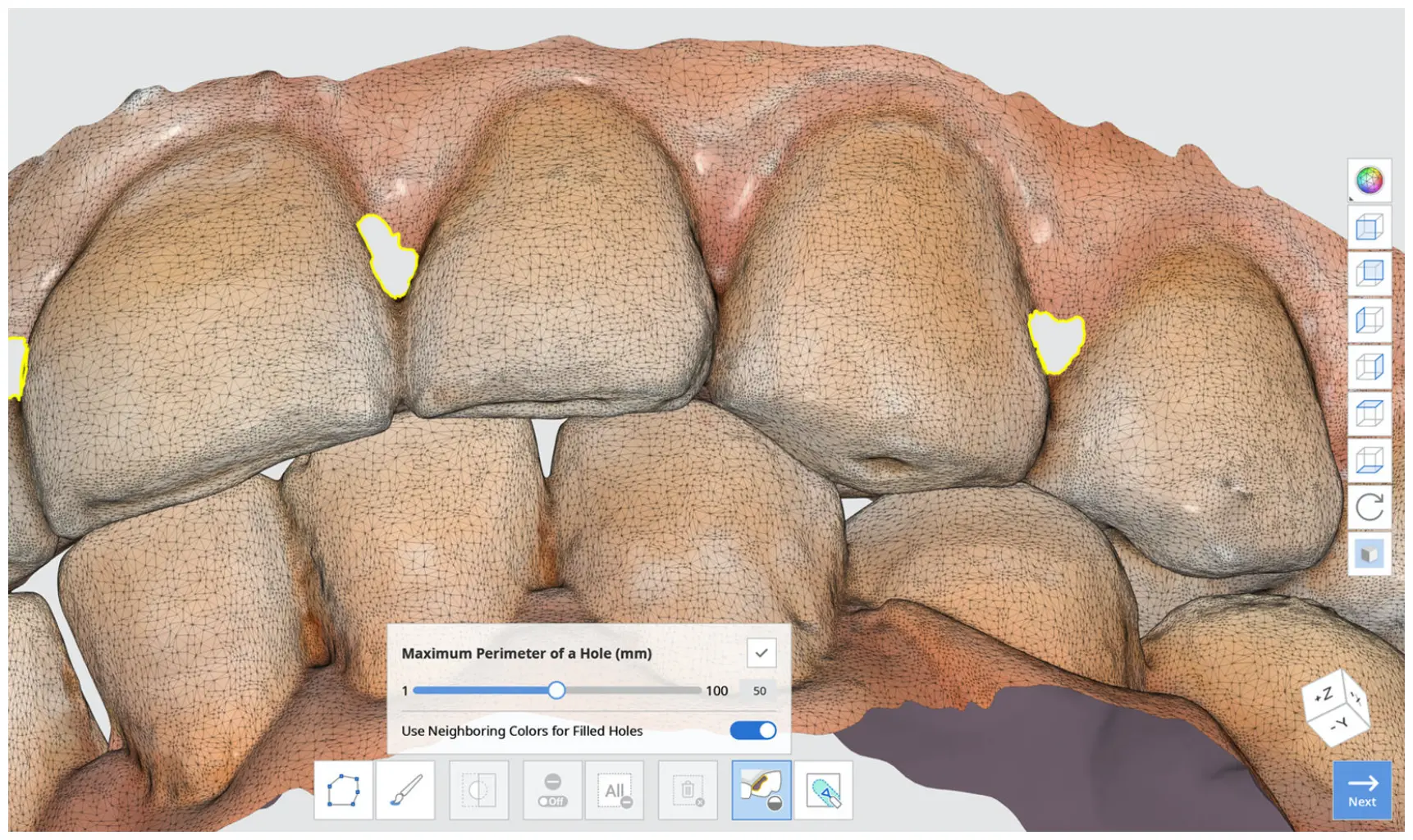

So füllen Sie Löcher in Daten

Mit der Funktion „Löcher auffüllen“ können Sie die beim Scannen entstandenen Löcher oder die im Programm gelöschten Bereiche auffüllen.

1. Maximaler Umfang eines Lochs (mm): Legen Sie die maximale Größe der zu füllenden Löcher (mm) fest. Beachten Sie, dass Löcher, die die von Ihnen festgelegte Größe überschreiten, nicht aufgefüllt werden.

2. Benachbarte Farben für gefüllte Öffnungen benutzen: Wenn das Kästchen „Benachbarte Farben für gefüllte Öffnungen benutzen“ markiert ist, benutzt das Programm die Farben um die Löcher herum zum Füllen. Andernfalls werden die gefüllten Bereiche grau dargestellt.

3. Klicken Sie auf die Schaltfläche „Anwenden“, um die Ergebnisse zu anwenden.

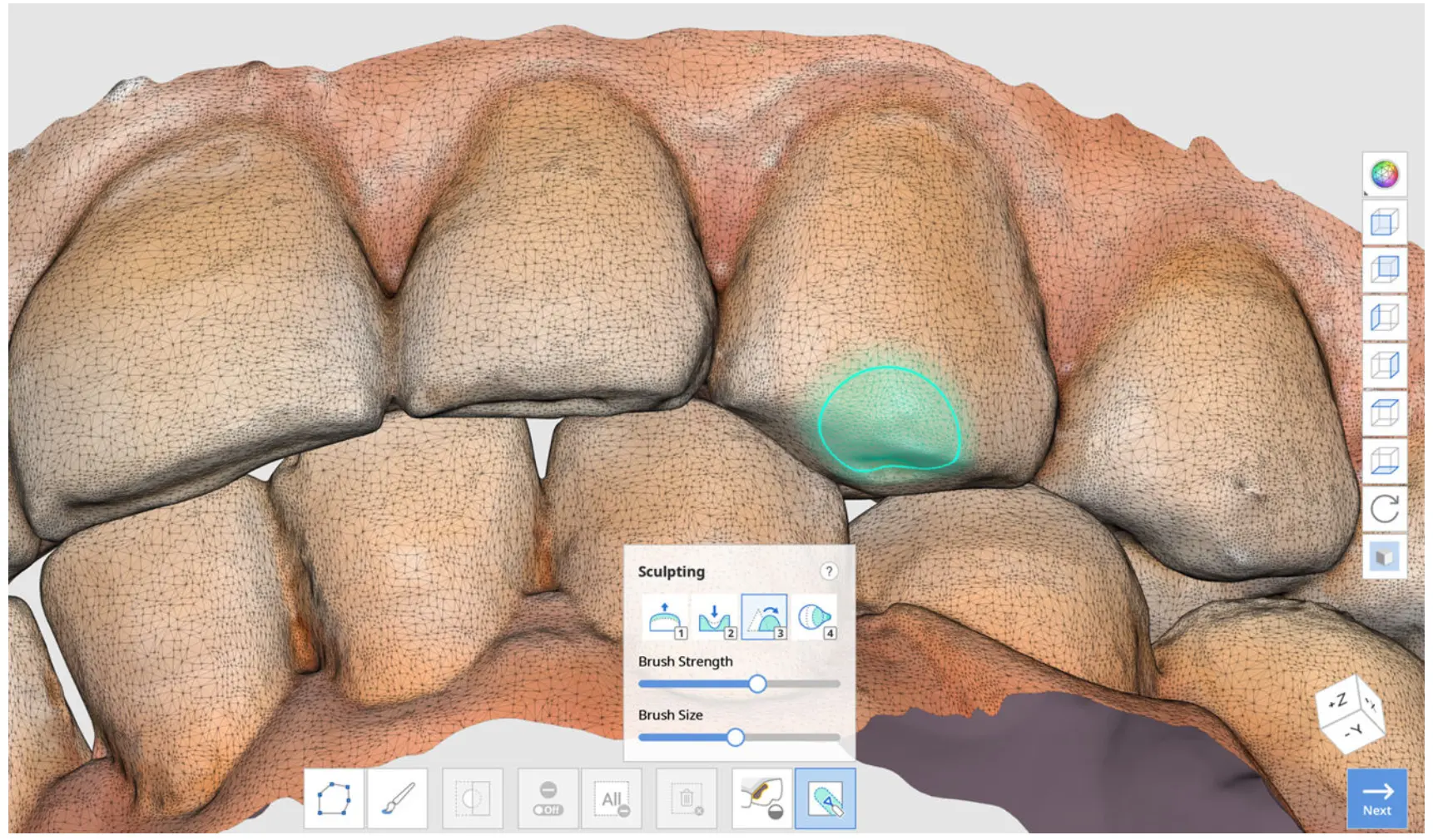

Wie Sie Daten Bildhauerei

Nehmen Sie Änderungen an Daten vor, indem Sie sie Bildhauerei, mit Werkzeugen wie „Hinzufügen“, „Entfernen“, „Glätten“ und „Morphen“.

Werkzeugkasten: Bildhauerei

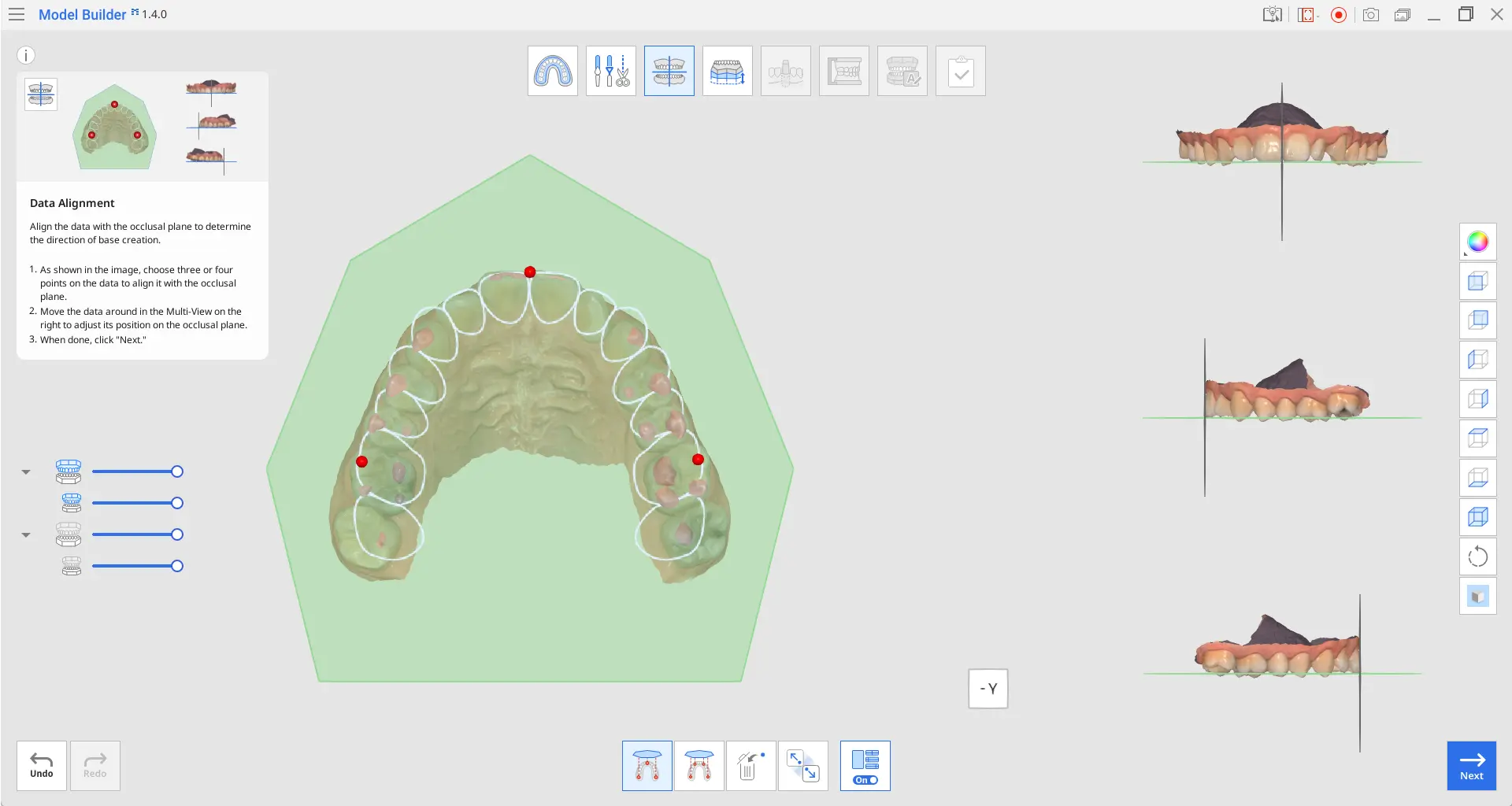

Datenausrichtung

Richten Sie die Daten an der virtuellen Okklusionsebene aus, um die Daten richtig auf der Basis zu platzieren.

Wenn die Ausrichtung bereits in Medit Scan for Clinics oder Medit Scan for Labs durchgeführt wurde, können Sie diesen Schritt im Allgemeinen überspringen. Wir empfehlen jedoch, die Ausrichtung zu überprüfen, um die korrekte Positionierung der Daten auf der Basis sicherzustellen.

Werkzeugkasten

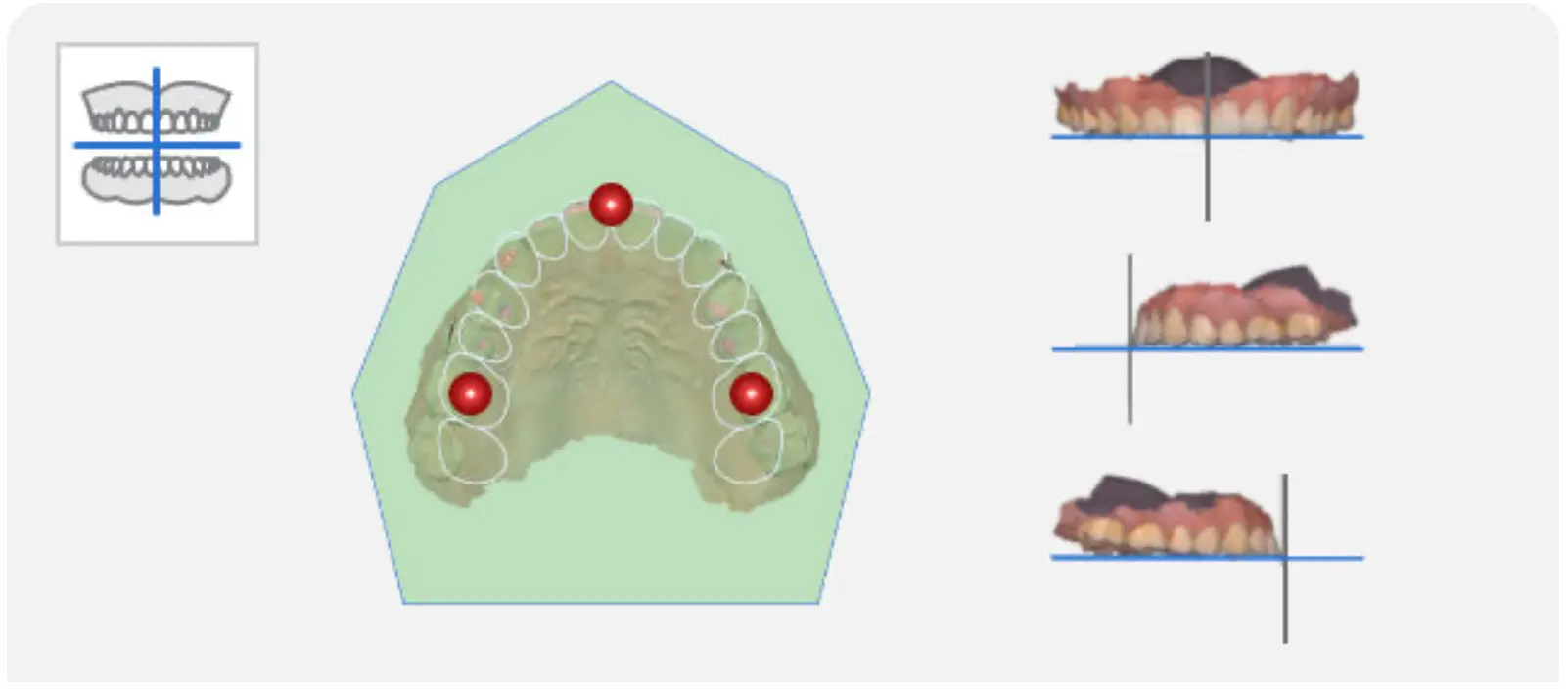

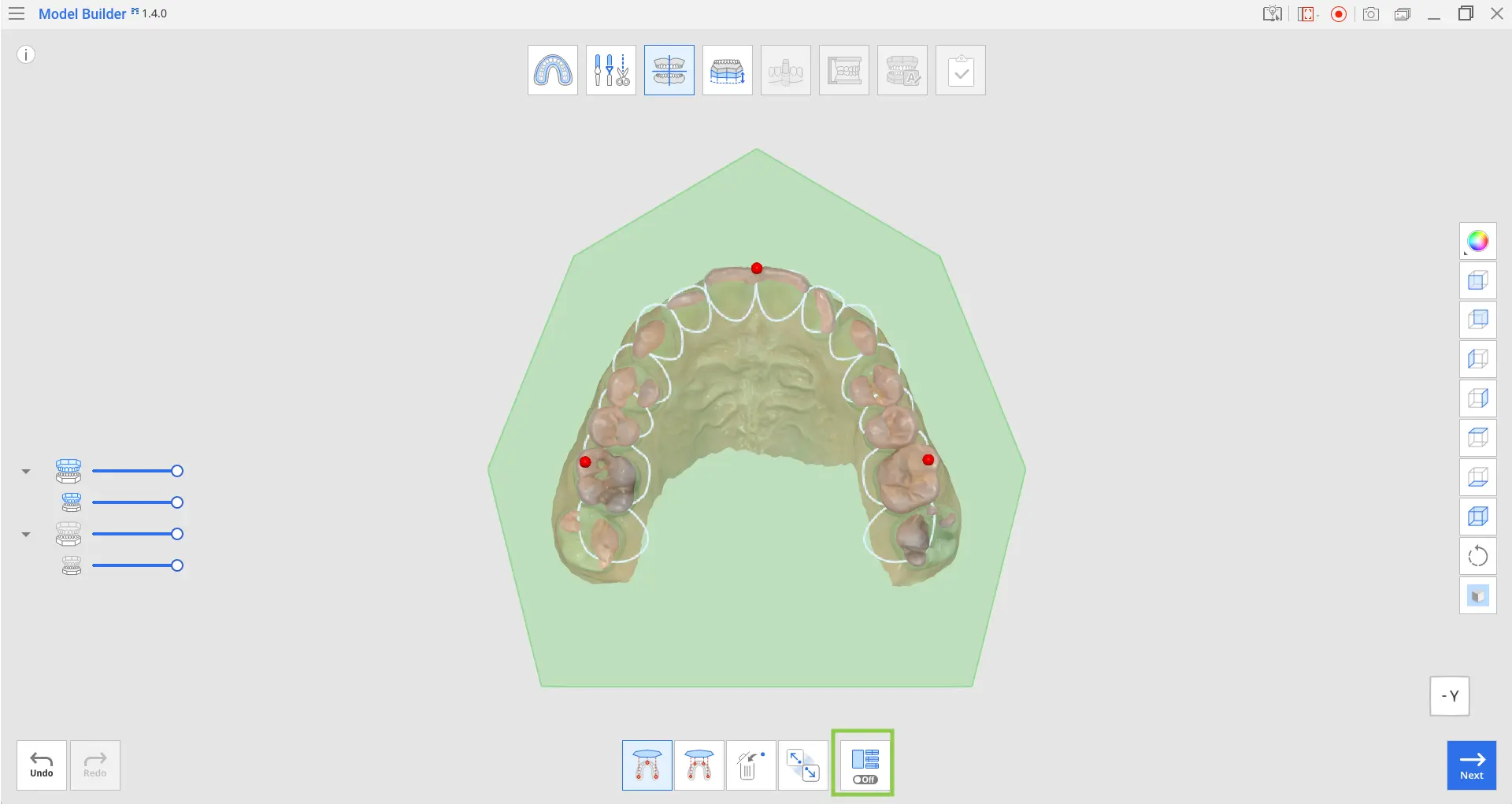

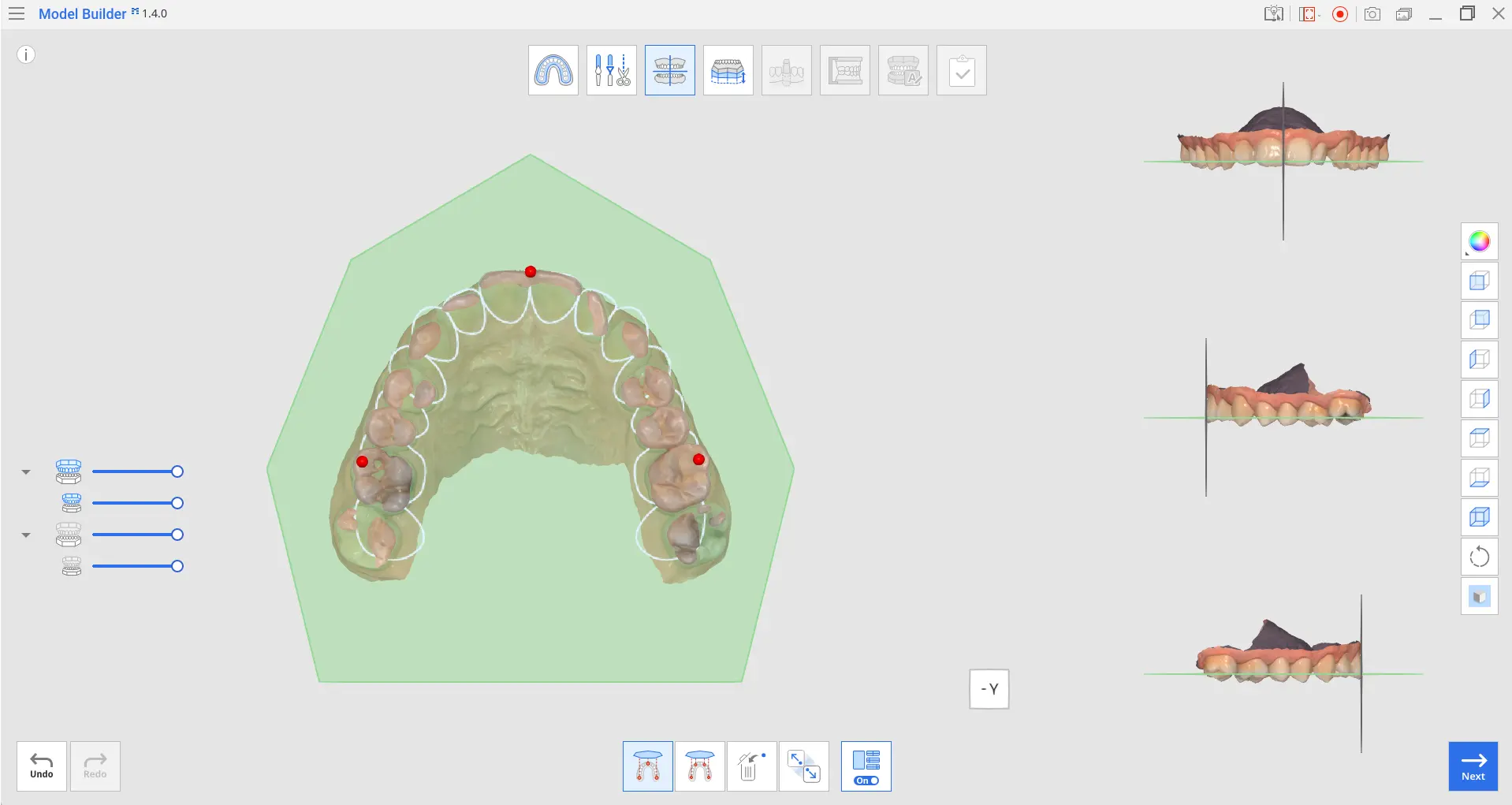

1. Wie in der Abbildung unten gezeigt, wählen Sie drei oder vier Punkte in den Daten aus. Dann wird es automatisch auf die Okklusionsebene ausgerichtet.

2. Passen Sie die Daten in der Mehrfachansicht auf der rechten Seite, um ihre Position auf der Okklusionsebene anzupassen.

3. Schalten Sie die Mehrfachansicht aus, um nur den Teil der Okklusionsebene auf dem Bildschirm anzuzeigen.

4. Klicken Sie auf „Weiter“, wenn Sie fertig sind.

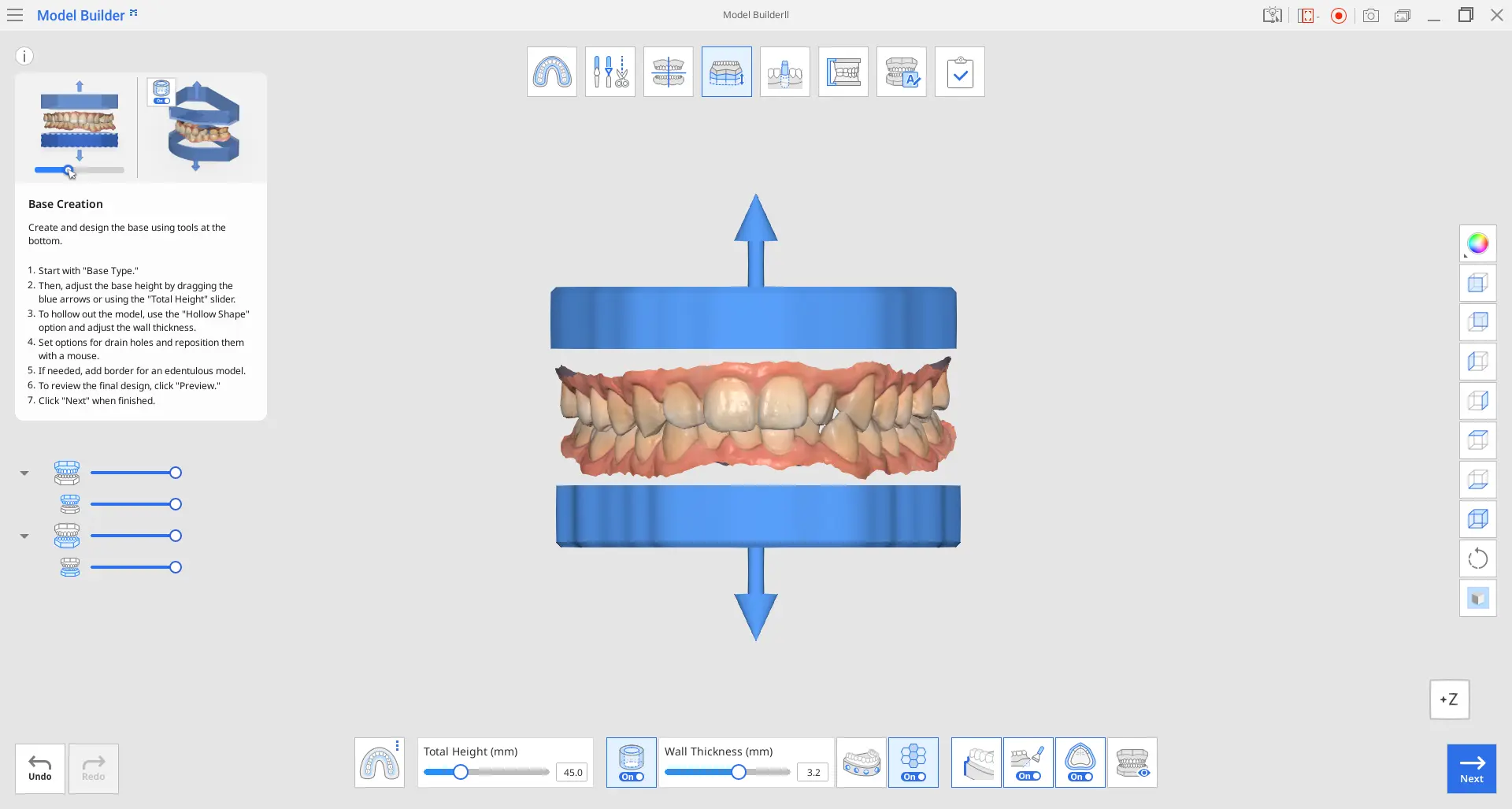

Basiserstellung

Der Schritt Basiserstellung ist der wichtigste Schritt bei der Modellerstellung. Sie können den Basis-Typ auswählen und ihn über verschiedene Parameter wie Basishöhe, Wanddicke, Anzahl der Ablauflöcher und mehr anpassen.

Werkzeugkasten

	Basis-Typ	Wählen Sie einen der verfügbaren Basistypen: ABO, Platte oder Plattenloses Modell.
	Gesamthöhe (mm)	Benutzen Sie diesen Schieberegler, um die Gesamthöhe des Modells, einschließlich des Basis und der Scandaten, einzustellen. ℹ️ Hinweis Die Gesamthöhe des Modells kann bis zu 99 mm betragen. Es kann sinnvoll sein, die maximale Höhe des Modells zu überprüfen, die mit Ihrem 3D-Drucker gedruckt werden kann, um eine Höhenbegrenzung festzulegen.
	Hohle Form	Hohlen Sie die Basis aus und passen Sie die Wanddicke an. ℹ️ Hinweis Das Aushöhlen der Form ist nützlich, wenn das Modell mit weniger Material gedruckt wird. Jede Typ von Basis kann ausgehöhlt werden.
	Wanddicke (mm)	Benutzen Sie diesen Schieberegler, um die Dicke der Wände einzustellen, wenn Sie sich für das Aushöhlen des Modells entscheiden. ℹ️ Hinweis Die Wanddicke beträgt 2 - 4 mm. Es kann sinnvoll sein, die empfohlenen Einstellungen Ihres 3D-Druckers zu überprüfen, um eine korrekte Entscheidung über die Wanddicke zu treffen.
	Gerade/gekrümmt (Gerade)	Machen Sie die Basis am Rand der Scandaten gerade. ℹ️ Hinweis Nur verfügbar für die Zahnkranzmodell.
	Gerade/gekrümmt (Gekrümmt)	Machen Sie die Basis am Rand der Scandaten gekrümmt. ℹ️ Hinweis Nur bei den Zahnkranzmodell verfügbar.
	Abflusslöcher erstellen	Erstellen Sie Abflusslöcher, um nicht ausgehärtetes Kunststoff abfließen zu lassen, und legen Sie deren Anzahl, Durchmesser und Abstand zum Basis fest. Sie können auf den Kreis klicken, um die Abflusslöcher frei zu verschieben und an der gewünschten Stelle zu platzieren. ℹ️ Hinweis Das Benutzen von Abflusslöchern ist bei Harzdrucken nützlich, da sie helfen, das überschüssige Harz zu entfernen und sicherstellen, dass kein Material im Inneren des Modells hängen bleibt.    ℹ️ Hinweis Nur bei den Zahnkranzmodell verfügbar.
	Füllung	Erstellen Sie eine wabenförmige Struktur innerhalb der hohlen Basis.
	Anschrägen	Schalten Sie ein, um eine Schräge zu erzeugen.
	Rand	Bitte erstellen Sie an der Verbindungsstelle zwischen den zahnlosen Daten und der Modellbasis einen dickeren Umriss, um die Druckstabilität zu verbessern.
	Vorschau	Zeigen Sie eine Vorschau des Modells an, bevor Sie mit dem nächsten Schritt fortfahren.

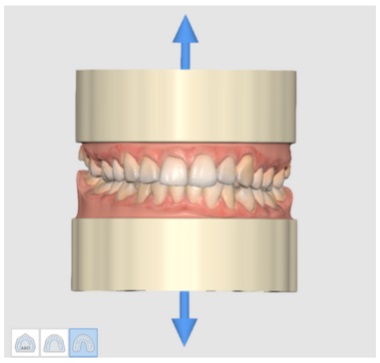

Gerade	Gekrümmt

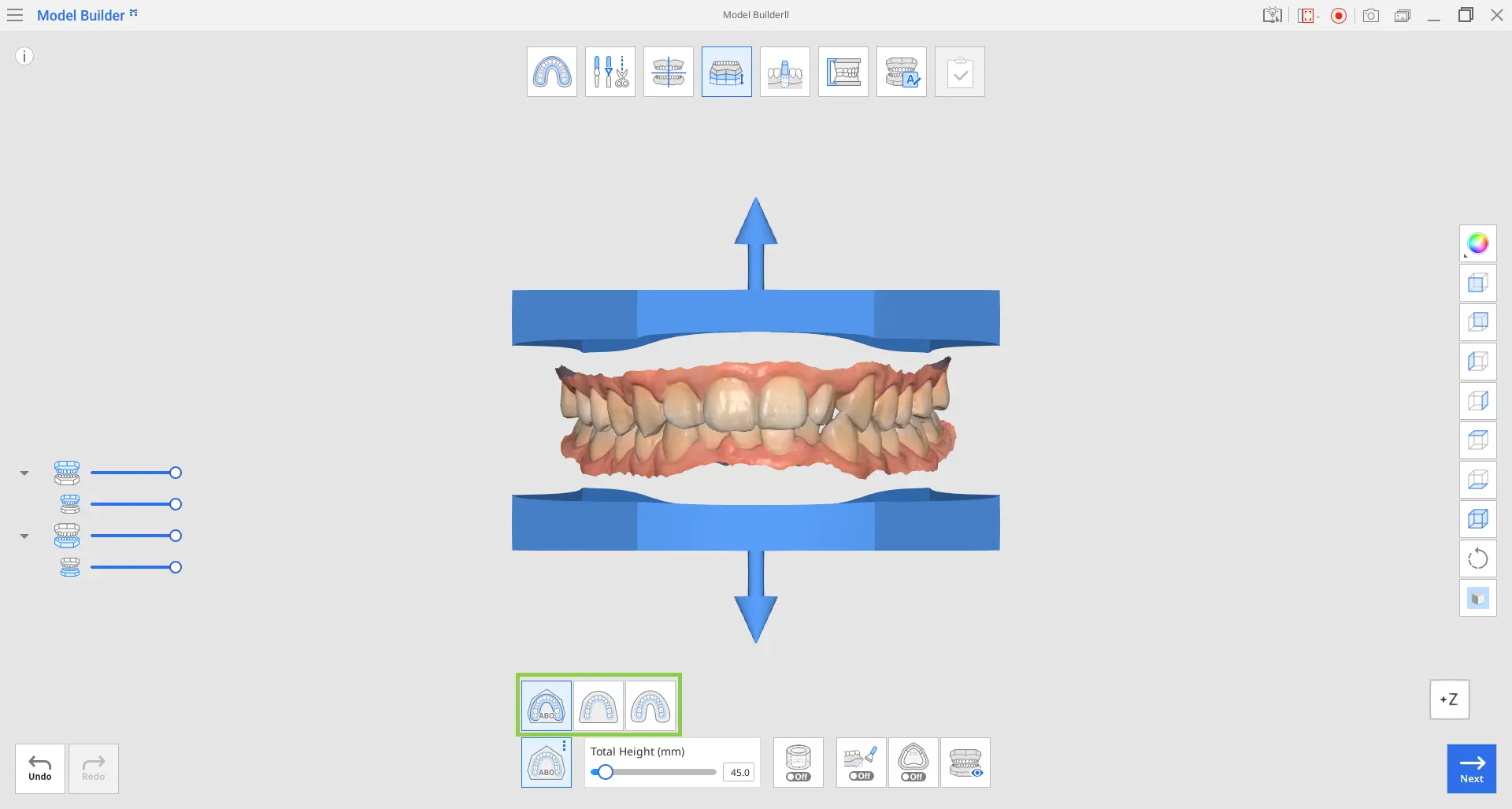

1. Wählen Sie zunächst einen Basis-Typ aus den drei verfügbaren Optionen aus: ABO, Situations und Zahnkranz.

	ABO	Erstellen Sie ein ABO-Modell. Diese kieferorthopädische Option erzeugt eine maxilläre Basis mit sieben Winkeln, während die mandibuläre Basis eine elliptische Form annimmt.
	Platte	Erstellen Sie ein Plattenmodell. Die Platte wird der Form der Scandaten folgen.
	Plattenlos	Erstellen Sie ein plattenloses Modell. In der Regel in Hufeisenform hergestellt, wird die Basis die Form der Scandaten nachbilden.

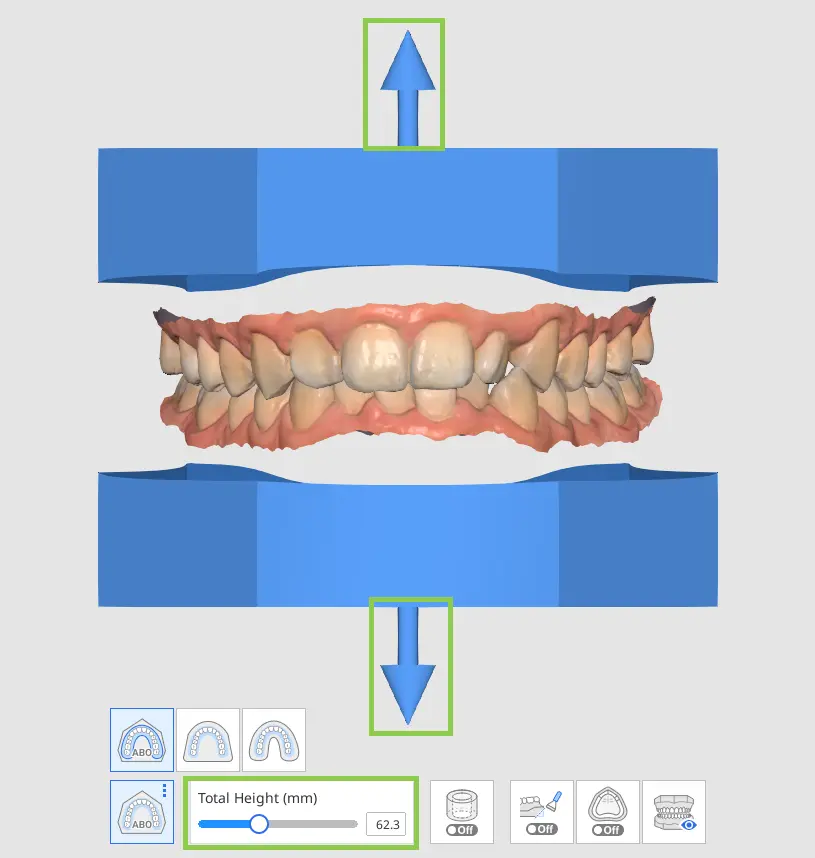

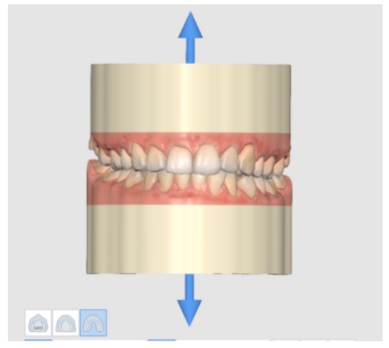

• Sie können die Basishöhe einstellen, indem Sie die Auf-/Ab-Pfeile neben den Scandaten benutzen. Oder benutzen Sie den Schieberegler am unteren Rand, um genaue Messungen vorzunehmen.

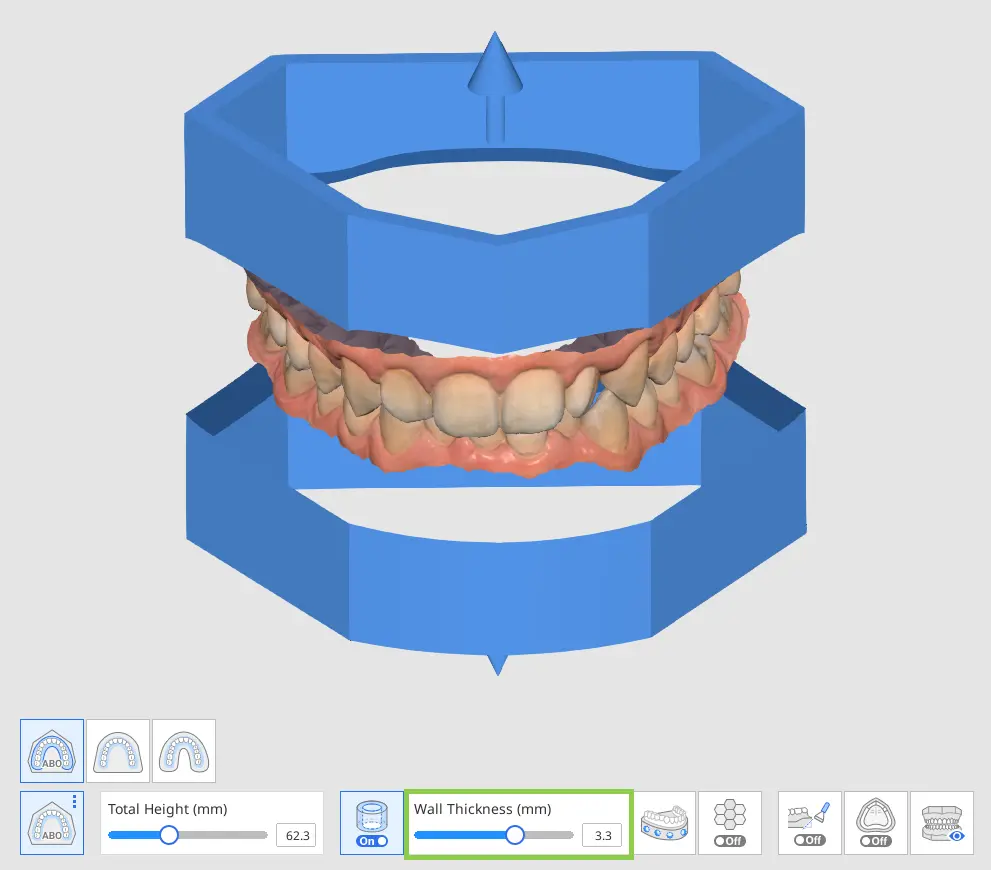

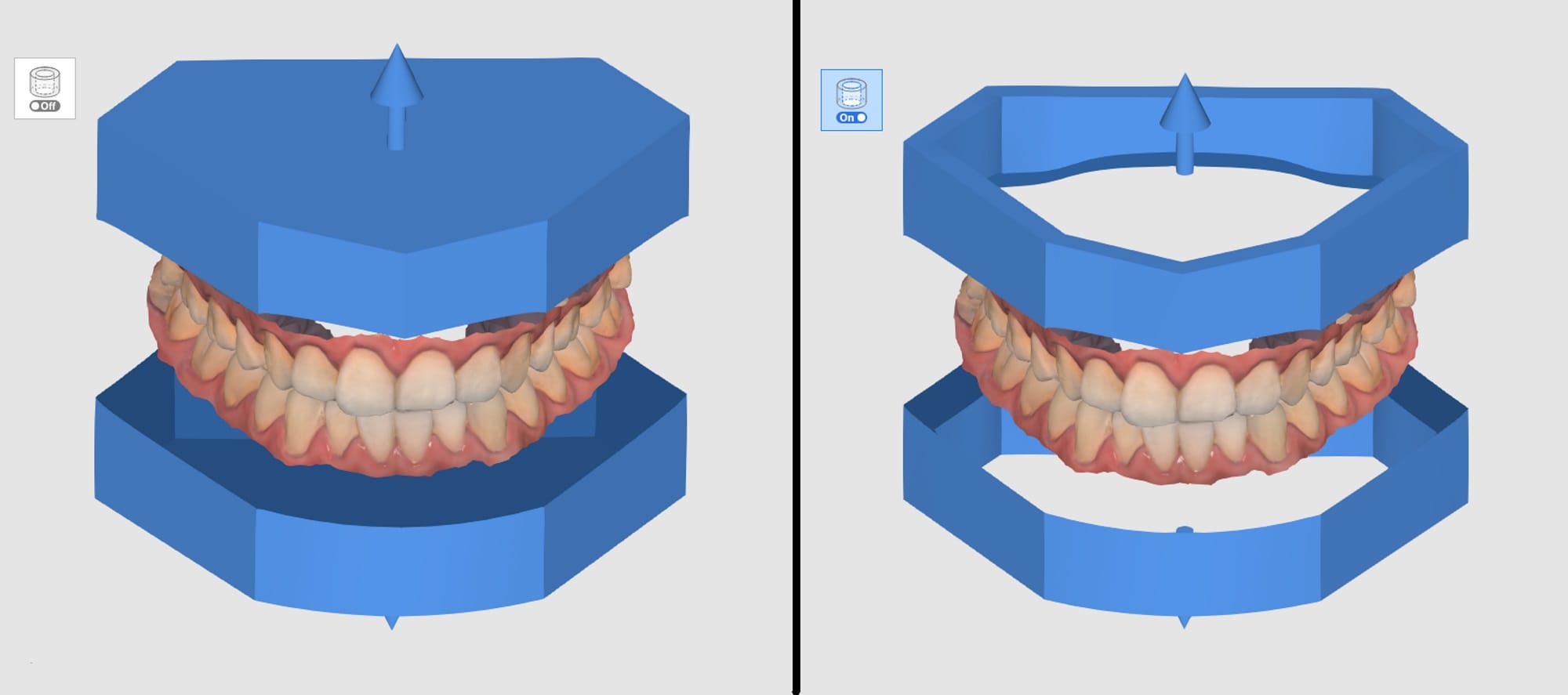

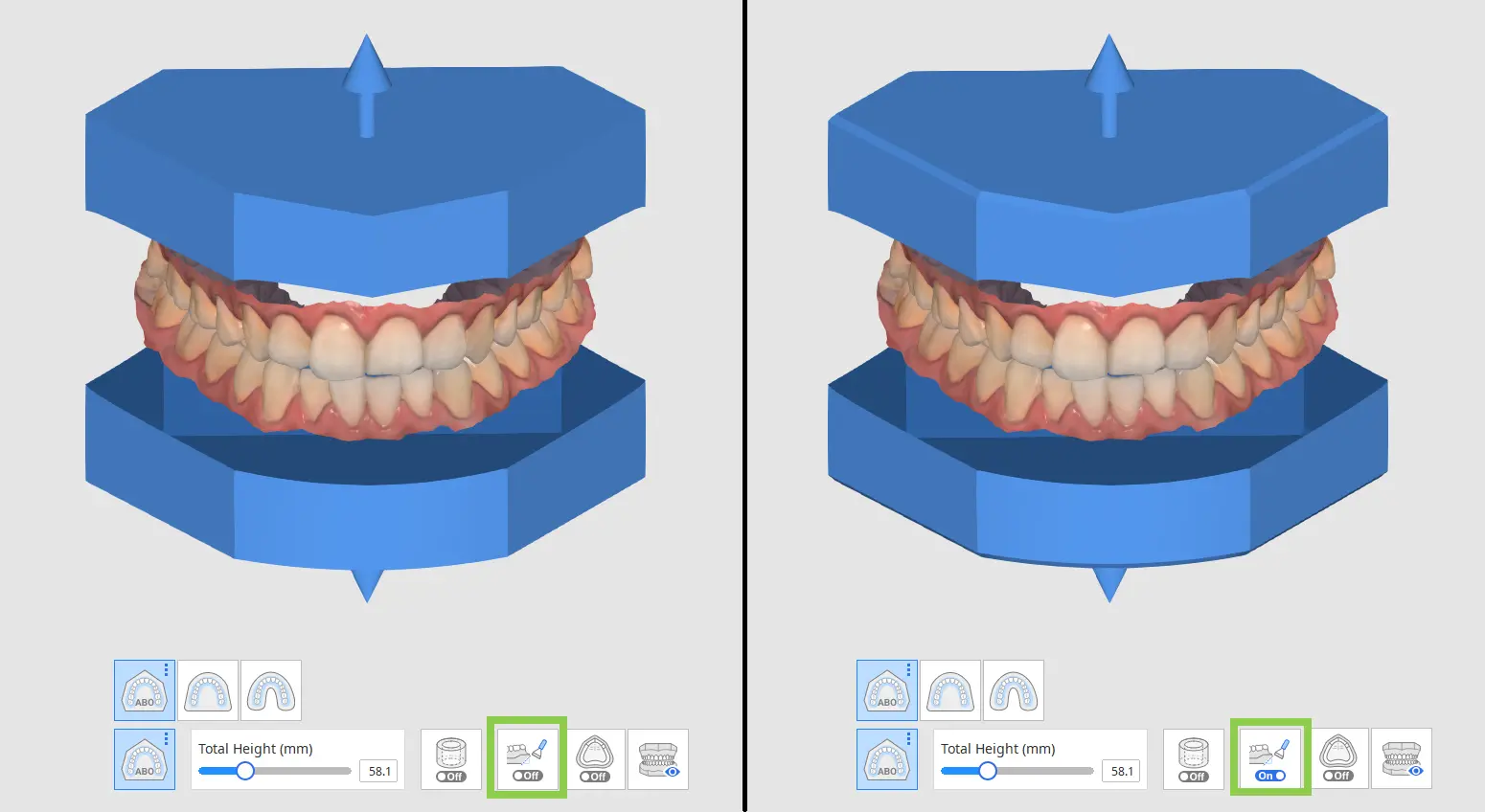

2. Wenn Sie möchten, dass die Basis innen leer ist, wie auf dem Bild unten gezeigt, schalten Sie „Hohle Form“ ein.

• Die ausgehöhlte Basis kann durch Anpassung der Wanddicke weiter angepasst werden.

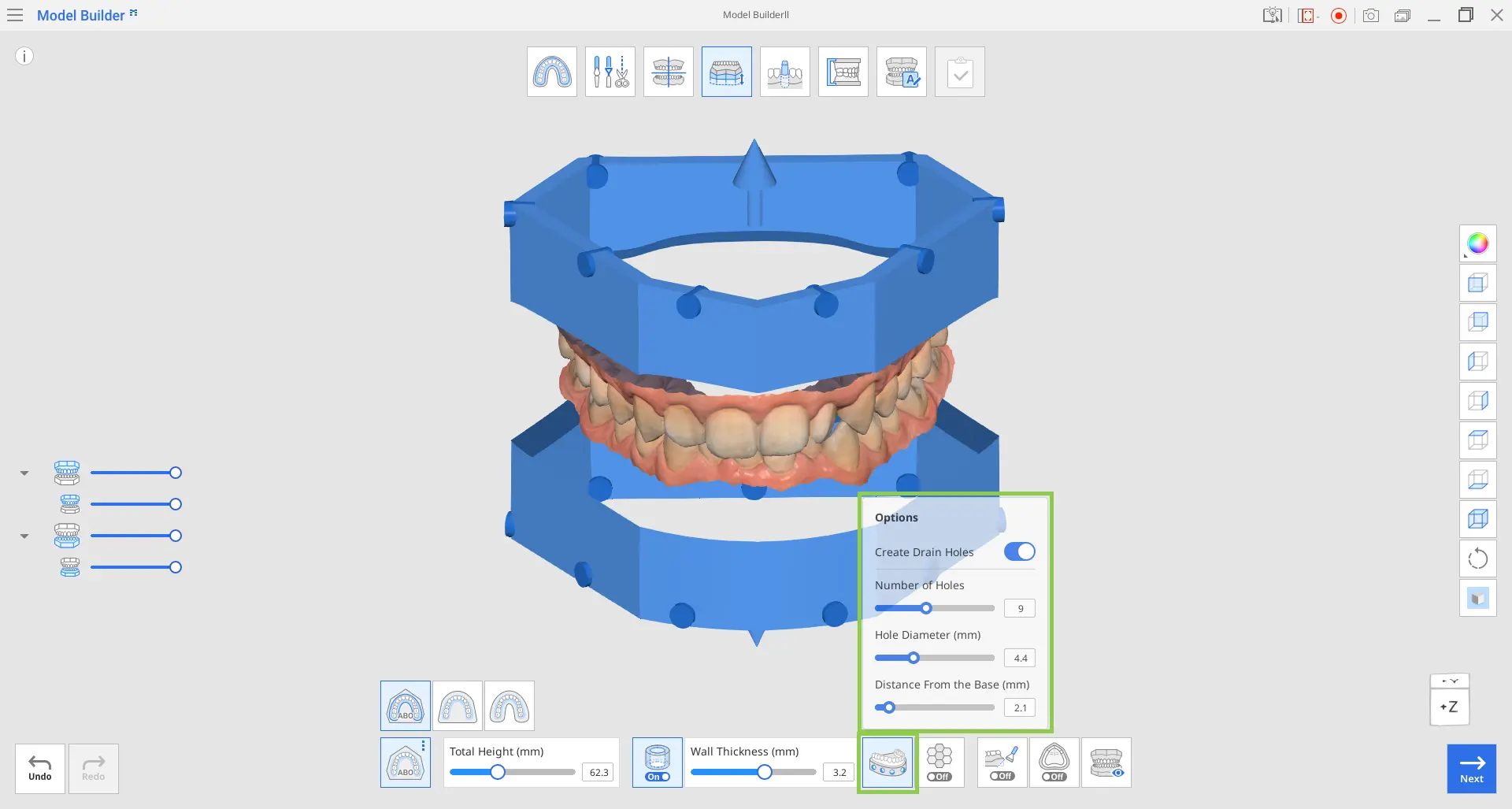

3. Erstellen Sie Ablauflöcher für hohle Modelle, indem Sie auf das Symbol „Ablauflöcher erstellen“ am unteren Rand klicken und den Schalter einschalten. Überprüfen Sie die verfügbaren Parameteroptionen für die Ablauflöcher und passen Sie diese bei Bedarf an.

• Sie können die Abflusslöcher frei von links nach rechts verschieben, indem Sie auf den Kreis klicken und ihn horizontal ziehen.

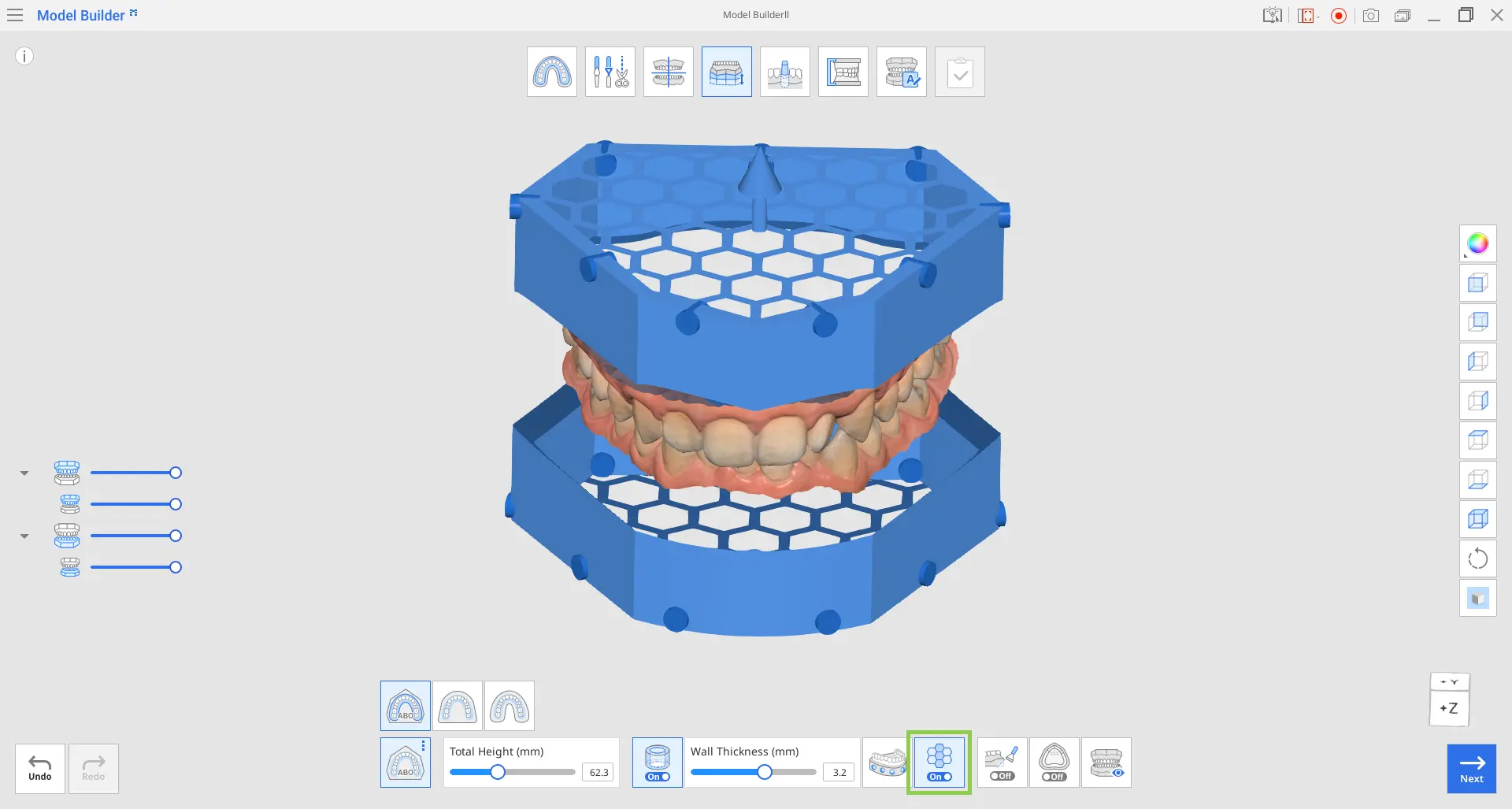

4. Wenn Sie die Funktion „Füllung“ einschalten, wird im inneren der ausgehöhlten Basis eine Wabenstruktur erzeugt. Dies ist eine hilfreiche Funktion für den 3D-Druck, da sie die Stärke des gedruckten Modells verbessert.

5. Klicken Sie auf „Anschrägen“, um die Funktion ein- und auszuschalten. Das Einschalten der Option „Anschrägen“ ist für den 3D-Druck hilfreich, da sich das gedruckte Modell so leichter von der Bauplatte trennen lässt.

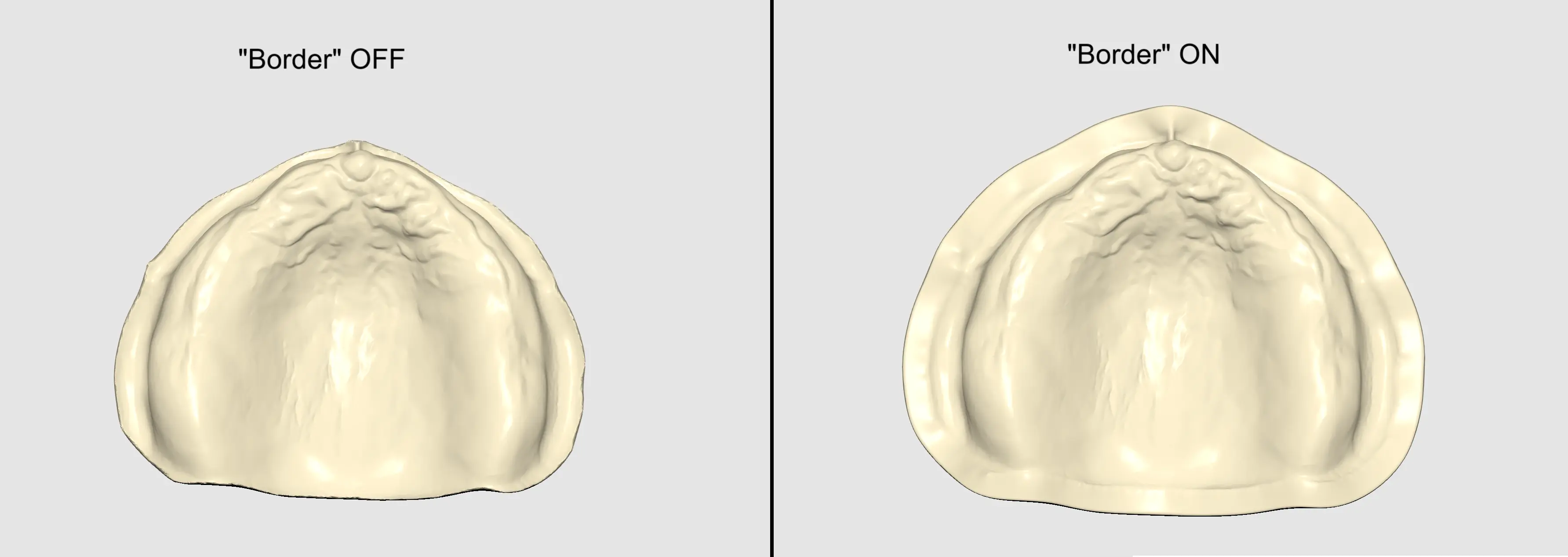

6. Bei der Arbeit mit Scandaten von zahnlosen Patienten können Sie die Funktion „Rand“ verwenden, um den Zahnfleischrand an der Verbindungsstelle zwischen den Scandaten und der Modellbasis zu verdicken. Dies erhöht die Druckstabilität und verbessert die klinische Anwendbarkeit der gedruckten Modelle.

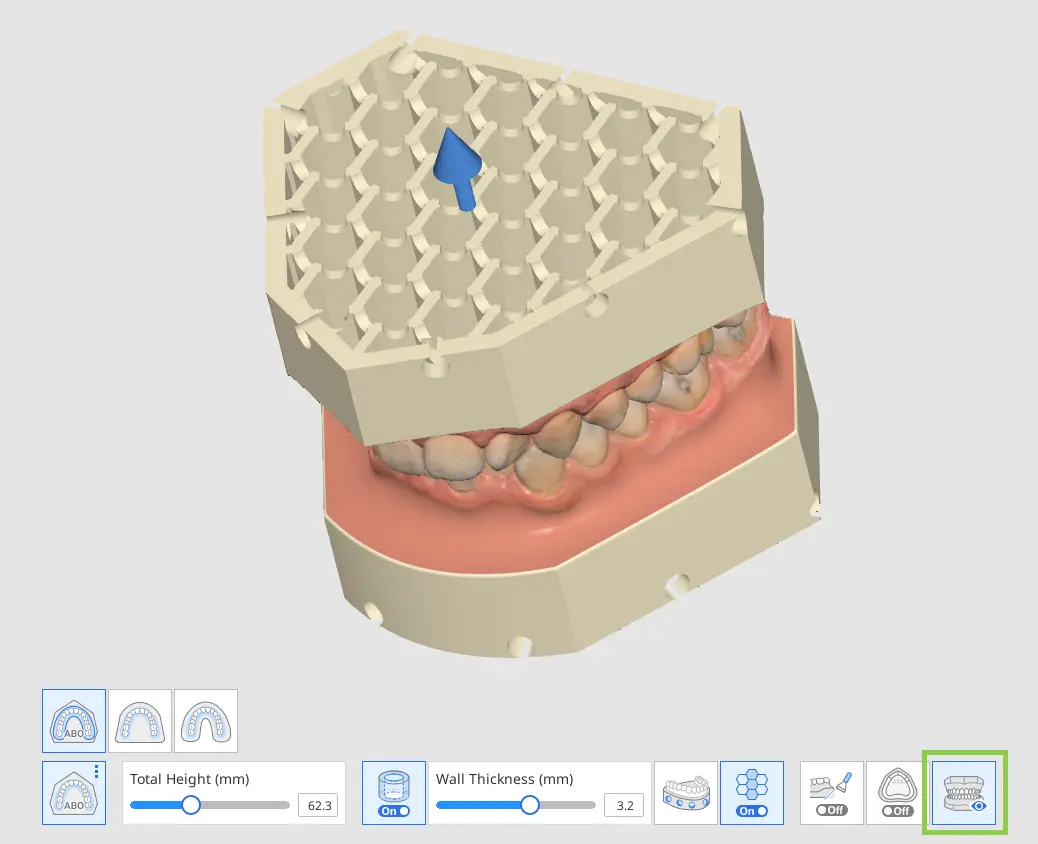

7. Bevor Sie zum nächsten Modus wechseln, klicken Sie auf „Vorschau“, um alle in diesem Modus vorgenommenen Anpassungen zu sehen und zu prüfen.

8. Klicken Sie auf „Weiter“, wenn Sie fertig sind.

Matrizenerstellung

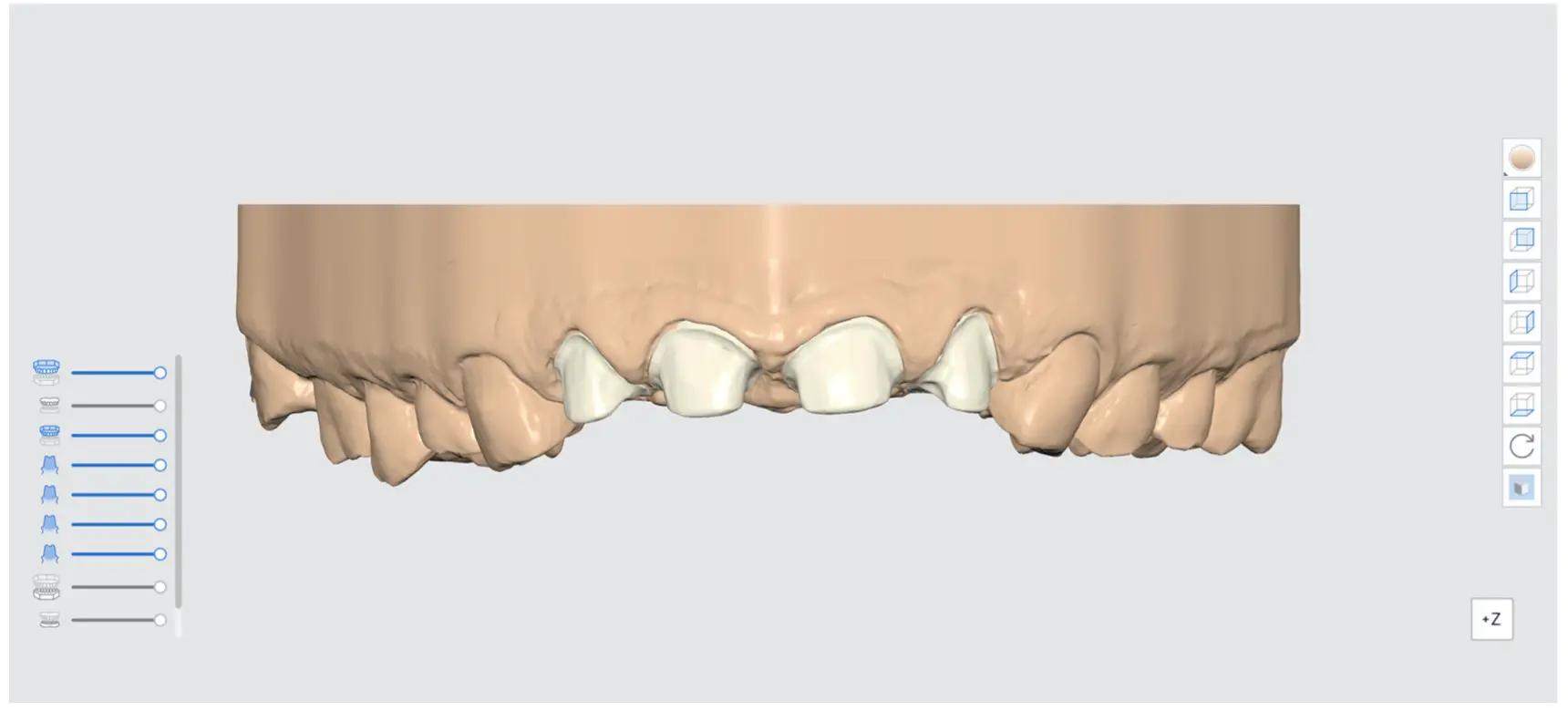

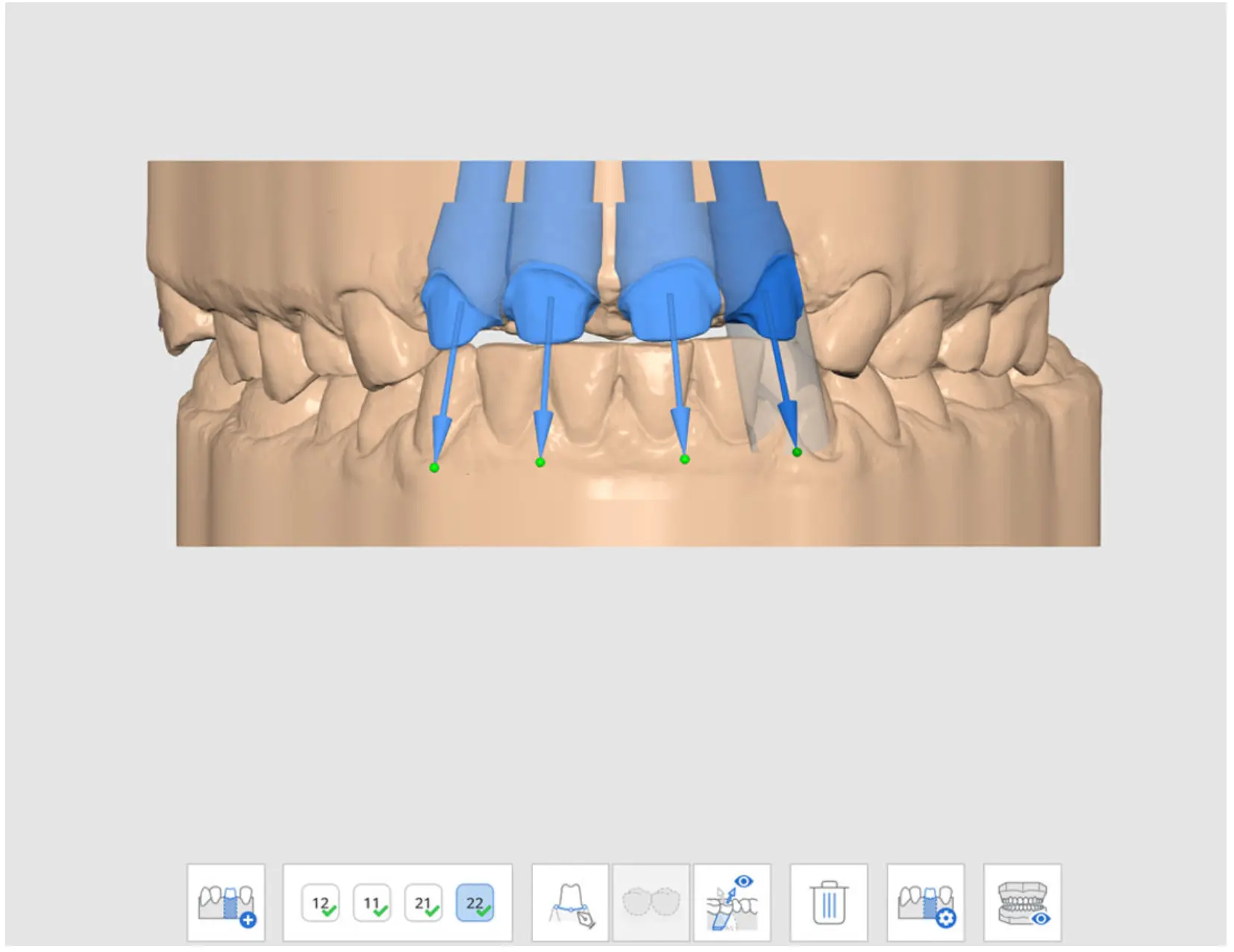

Bei der Matrizenerstellung können Sie einzelne Matrizen erstellen, die vom Basismodell abtrennbar sind. Passen Sie Ihre Matrizen einfach an, indem Sie die zahlreichen Optionen benutzen, wie z.B. Matrizenabstand, Pinhöhe, zusätzlicher Abstand zum Rand usw.

Es gibt auch zusätzliche Möglichkeiten, Matrizen zu erstellen, wie z. B. „Ausschnitt Matrizen“ und „Zusätzliche Matrizen“.

Passen Sie den Bereich bei Bedarf an, indem Sie den Schieberegler „Auswahl erweitern“ am unteren Rand des Bildschirms Verschieben.

🔎Hinweis

Beachten Sie, dass die Arbeit in diesem Schritt optional ist.

🔎Hinweis

Wenn Sie im Schritt Basiserstellung die Optionen „Anschrägen“ und „Abflusslöcher erstellen“ einschalten, werden diese automatisch auf die Matrizen in diesem Schritt angewandt. Die erstellten Matrizen werden abgeschrägt und haben Abflusslöcher in der Nähe der Unterseite der Schlitze.

Werkzeugkasten

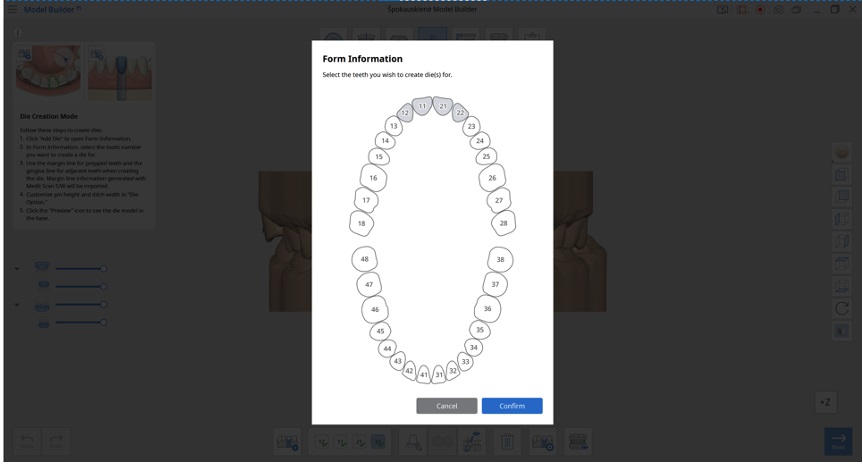

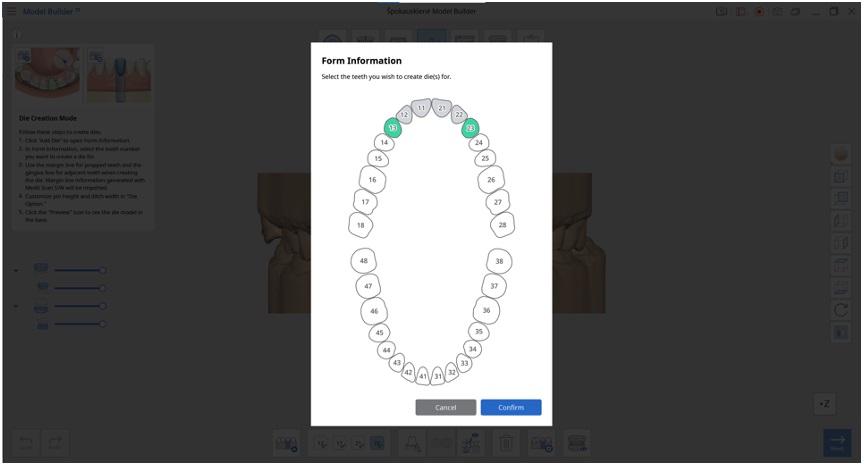

1. Die Formularinformationen sind sofort verfügbar, wenn Sie den Fall aus Medit Link importiert haben. Wenn Sie individuelle Matrizen für Nachbarzähne erstellen möchten, klicken Sie auf „Matrize hinzufügen“, um die Formularinformationen zu öffnen.

2. Wählen Sie in den Formularinformationen die Zahnnummer aus, für die Sie einen Matrize erstellen möchten.

3. Benutzen Sie die Grenzlinien für vorbereitete Zähne und die Gingivalinie für Nachbarzahne, wenn Sie den Matrize erstellen. Die mit Medit Scan for Clinics/Labs erstellten Randlinien-Informationen werden importiert.

Werkzeugkasten

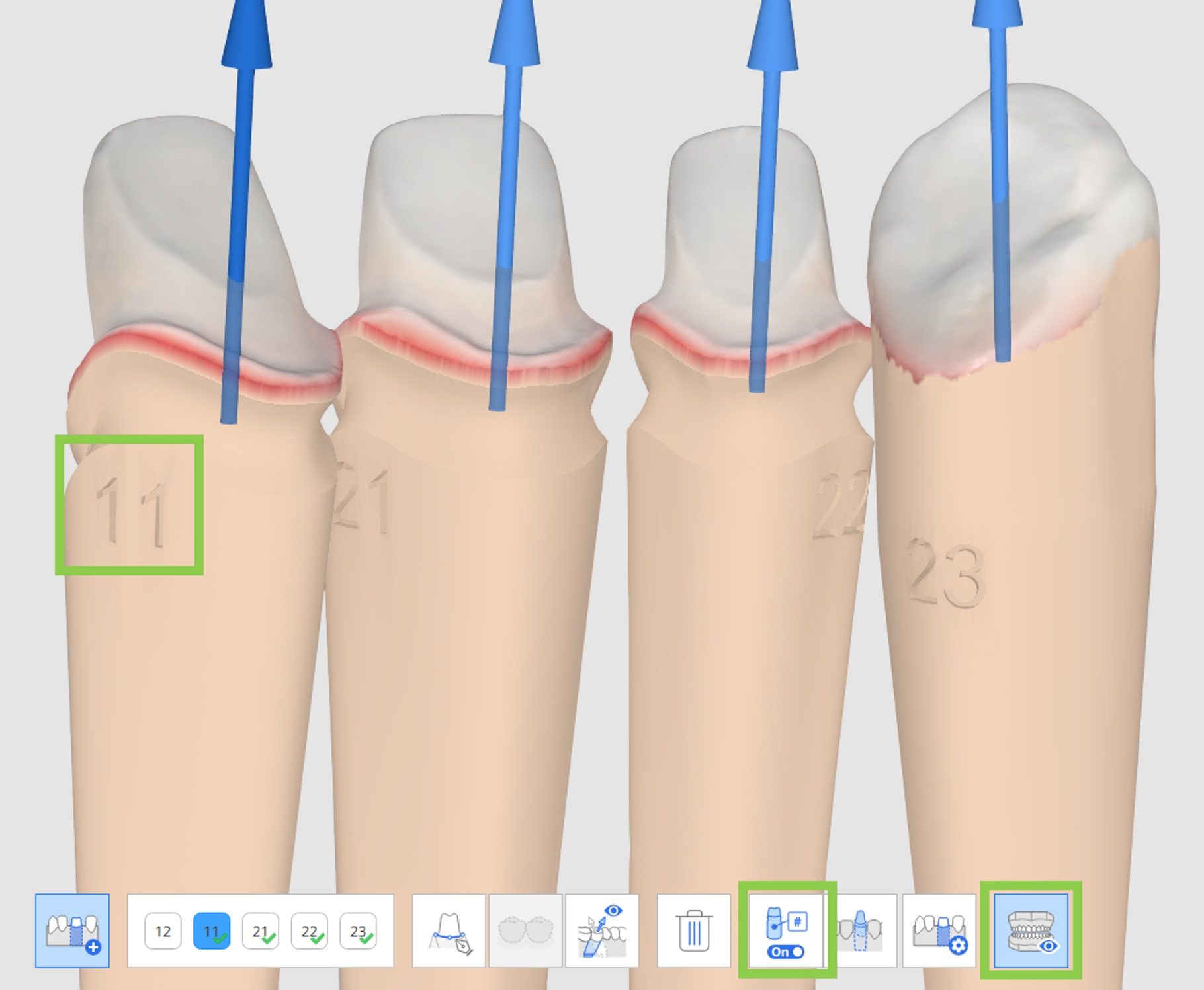

4. Gravieren Sie Zahnnummern in Ihre Matrizen, wenn Sie mehrere Matrizen erstellen. Klicken Sie auf „Matrizen-Nummerierung“, um die Matrizen automatisch mit der entsprechenden Zahnnummer zu versehen, und überprüfen Sie die Ergebnisse mit der Vorschauoption.

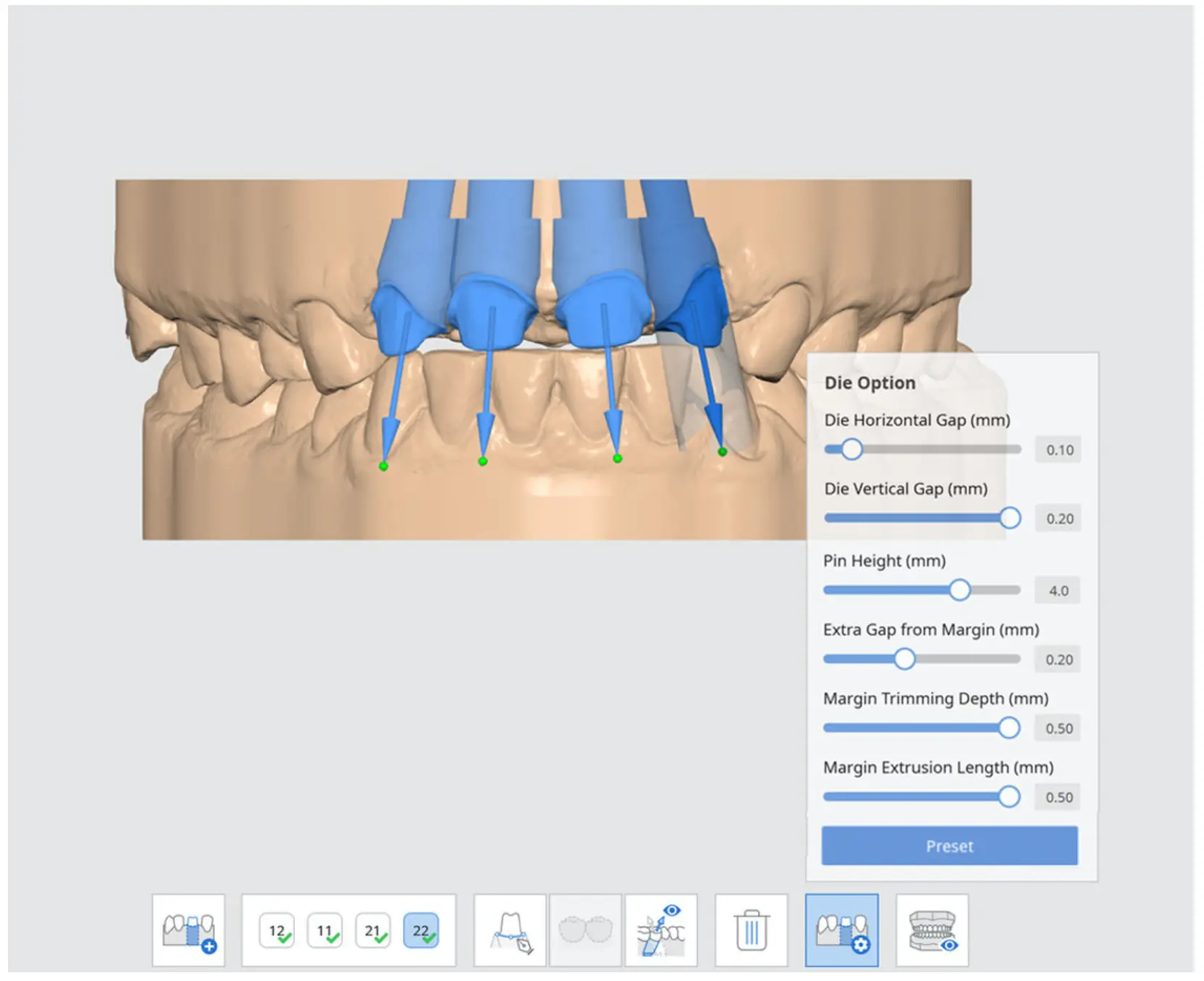

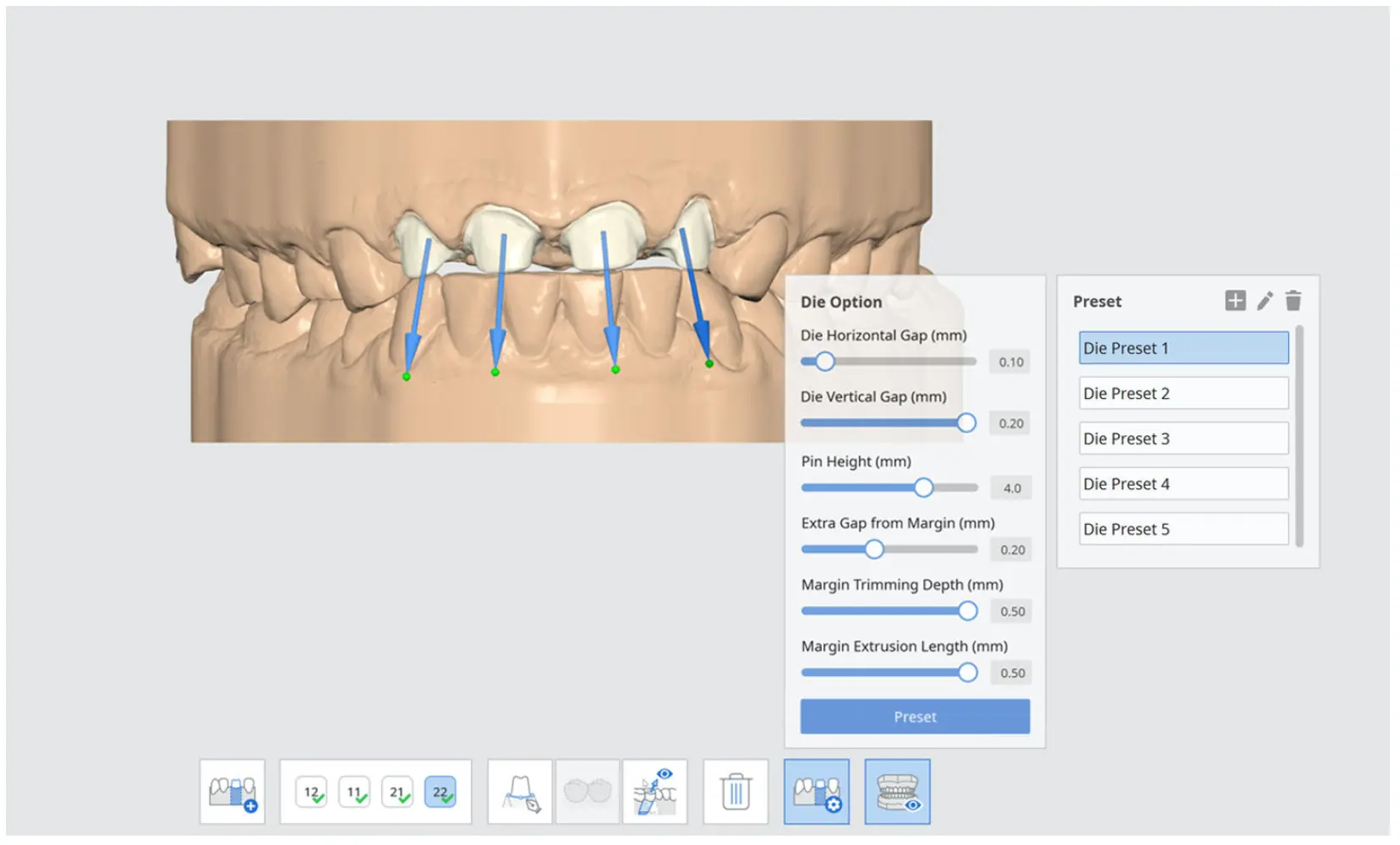

5. Passen Sie den Matrize unter "Matrize Option" an, indem Sie die verschiedenen Parameter benutzen.

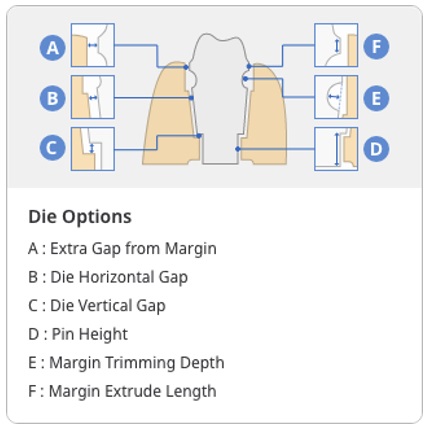

Matrize Optionen

6. Klicken Sie auf das Symbol „Vorschau“, um das Modell des Matrize in der Basis zu zeigen.

Matrizenerstellung: Randlinie

Benutzen Sie die aus Medit Scan for Clinics importierte Grenzlinien

1. Sobald Sie sich in „Matrizenerstellung“ befinden, werden die Matrizen automatisch erstellt, wenn Sie bereits eine Randlinie für die präparierten Zähne in Medit Scan for Clinics haben. Die Grenzlinie wird sofort in den Scandaten angezeigt.

2. Untersuchen Sie die Grenzlinien.

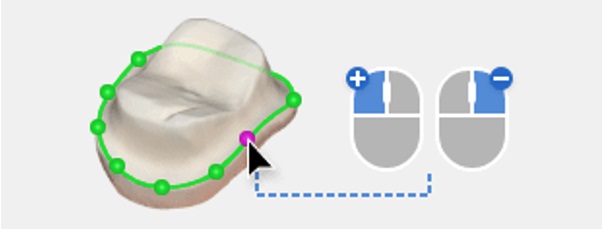

3. Hinzufügen oder löschen Sie Punkte mit der Maus. Klicken Sie mit der linken Maustaste, um Punkte hinzufügen, und mit der rechten Maustaste, um Punkte zu löschen.

4. Wenn Sie fertig sind, klicken Sie auf „Weiter“. Sie sehen die fertige Restauration.

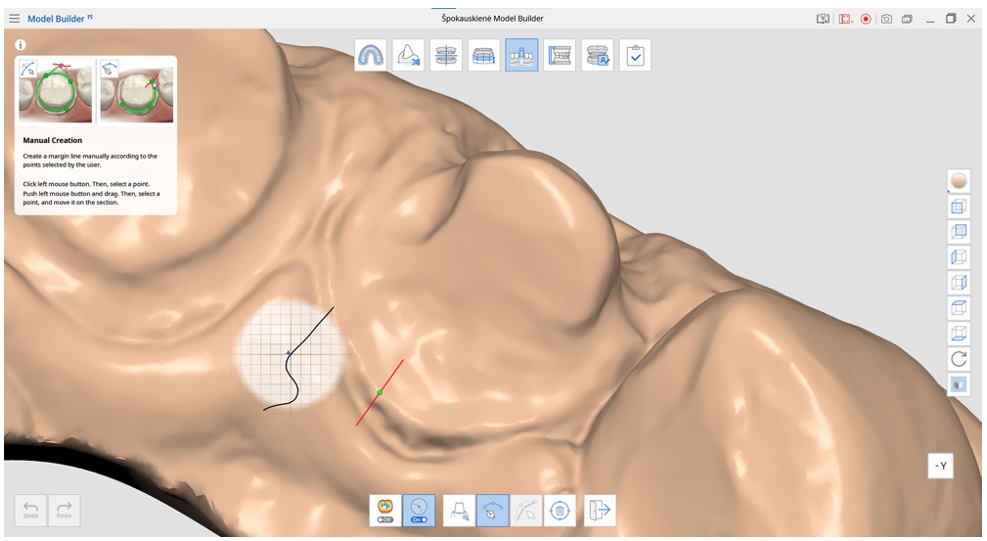

Erstellen einer Grenzlinie in Medit Model Builder

Wenn Sie noch keine Grenzlinien für den vorbereitet Zahn in Medit Scan for Clinics erstellt haben, können Sie diese in Medit Model Builder zeichnen.

1. Klicken Sie im Schritt „Matrizenerstellung“ auf „Randlinie“ am unteren Rand des Bildschirms.

2. Sie können dann zwischen „Automatische Erstellung“ und „Manuelle Erstellung“ wählen.

3. Sie können die Grenzlinie bearbeiten oder löschen.

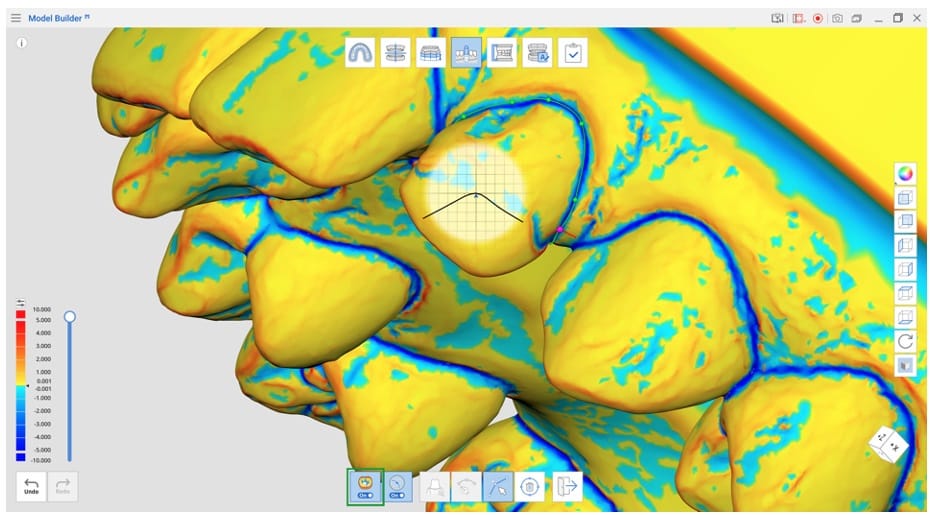

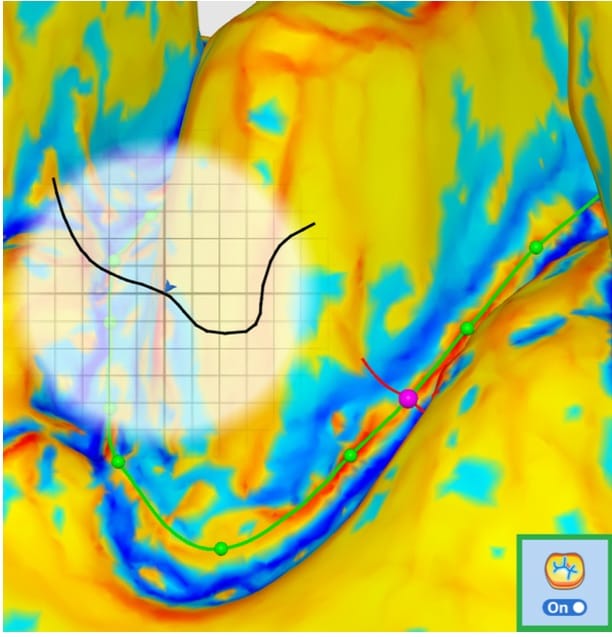

Krümmung anzeigen

Wählen Sie den Bereich aus, in dem Sie die Grenzlinie festlegen möchten. Überprüfen Sie dann die Krümmung, indem Sie die Funktion am unteren Bildschirmrand einschalten. Die Oberflächenkrümmung der Scandaten wird in verschiedenen Farben angezeigt.

Ist die Farbe röter, ist sie stärker geprägt und ist die Farbe blauer, ist sie stärker eingraviert. Sie können den Schieberegler Farbausdruck Intervall benutzen, um den Farbradius anzupassen.

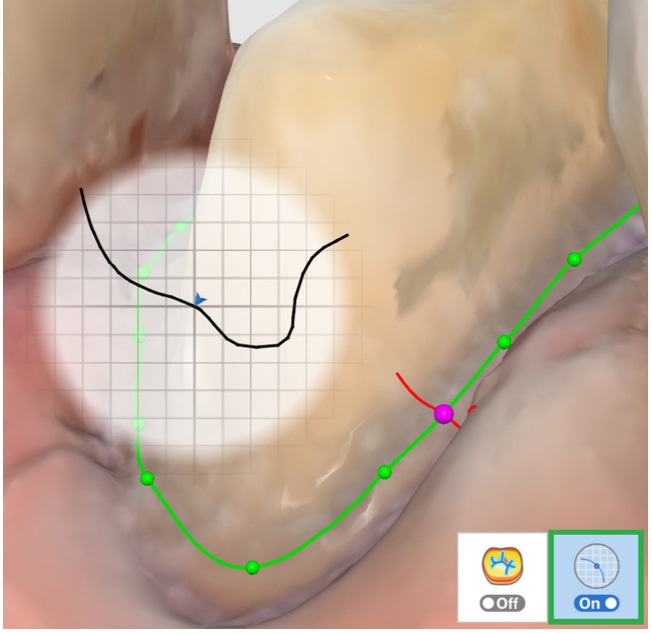

Querschnitt anzeigen

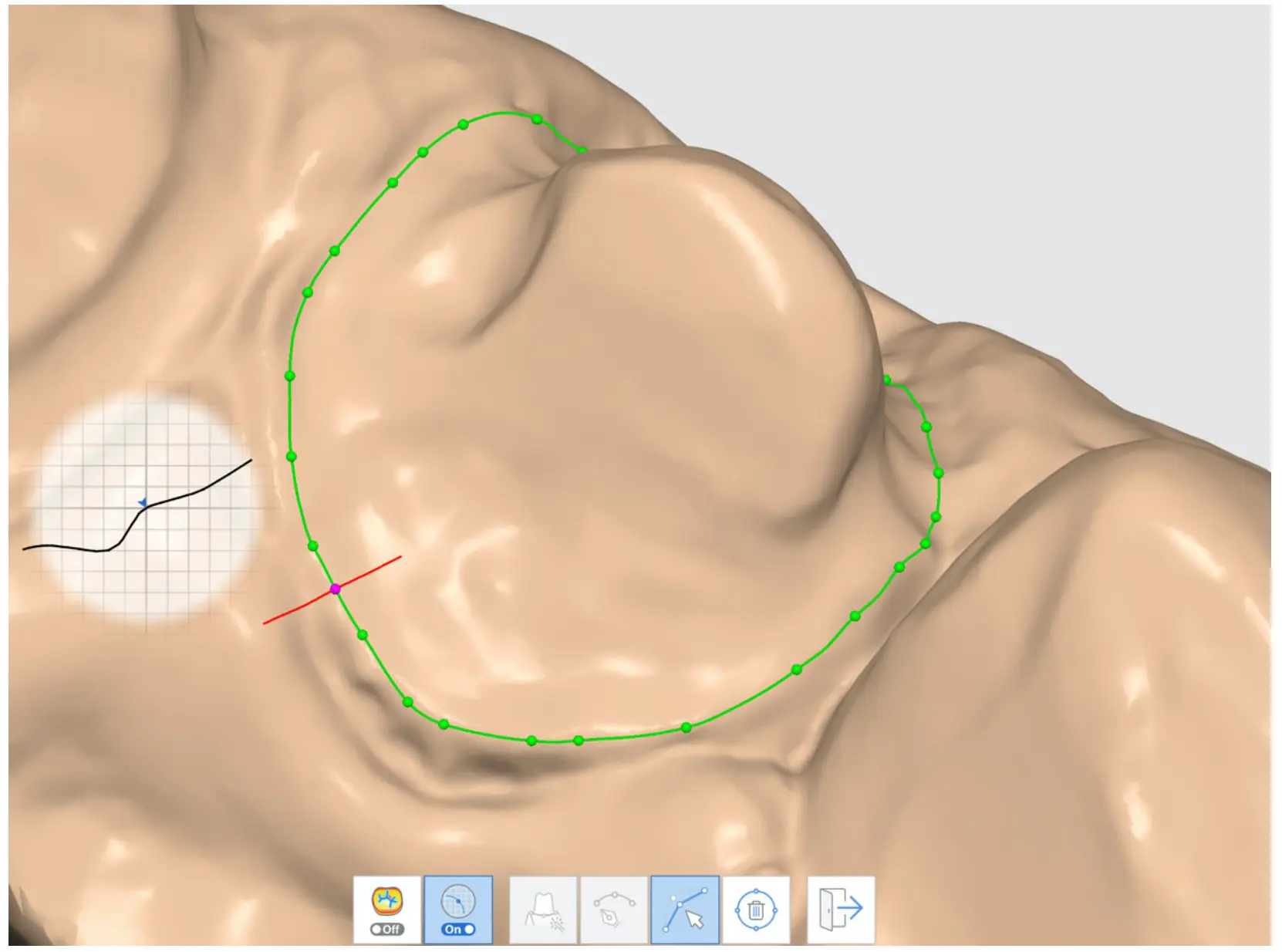

Wenn Sie die Grenzlinien erstellen oder bearbeiten, zeigt Ihnen diese Funktion die Querschnittsdarstellung auf der Grundlage Ihrer Mausposition an; diese Funktion kann ein- und ausgeschaltet werden. Dadurch wird verhindert, dass bei einer starken Vergrößerung Bereiche verdeckt werden, und Sie können den vergrößerten Rand genauer überprüfen.

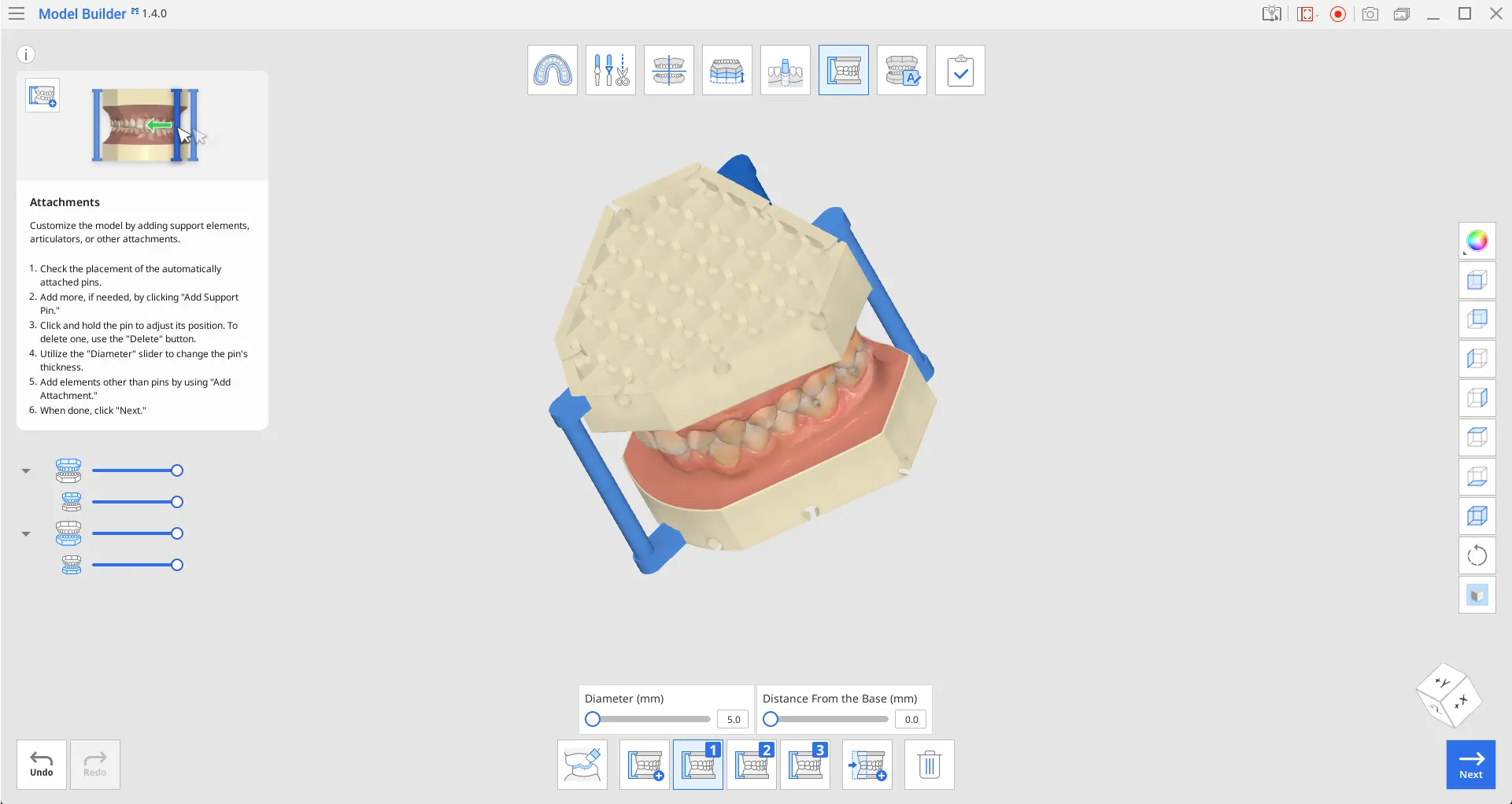

Anhänge

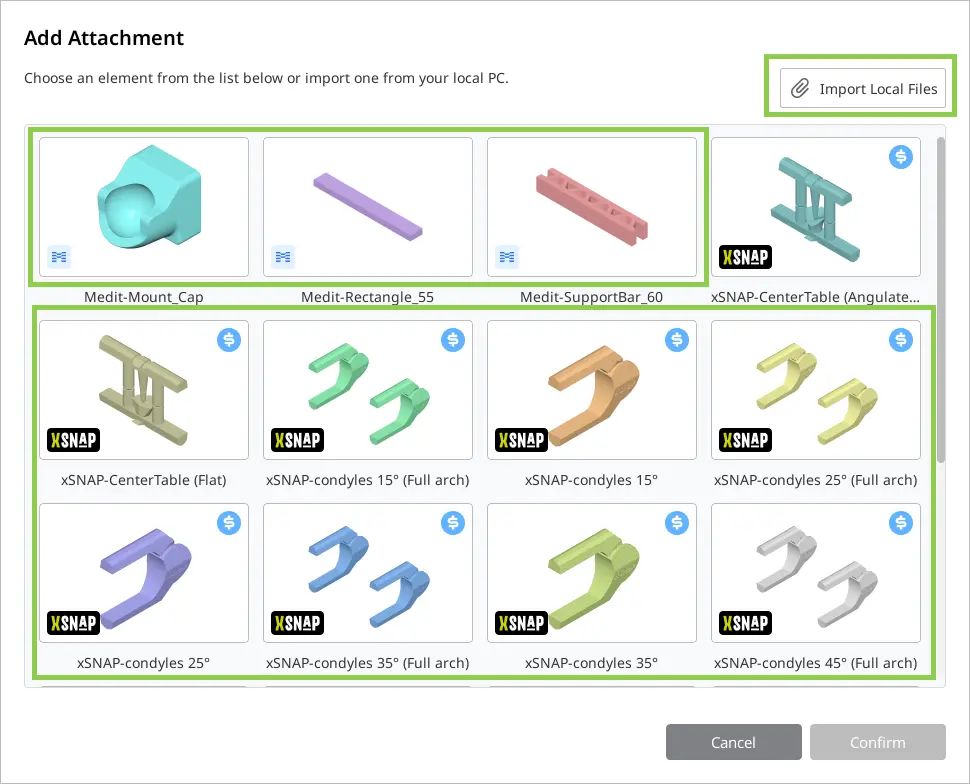

In diesem Schritt können Benutzer Stützelemente oder andere Befestigungen zur Modellbasis hinzufügen, um das Design und die Funktionalität des Zahnmodells anzupassen.

🔎Hinweis

Beachten Sie, dass die Arbeit in diesem Schritt optional ist.

🔎Hinweis

Dieser Schritt ist nur verfügbar, wenn die Daten beider Kiefer importiert wurden.

Werkzeugkasten

1. Überprüfen Sie die Platzierung der automatisch angebrachten Stifte.

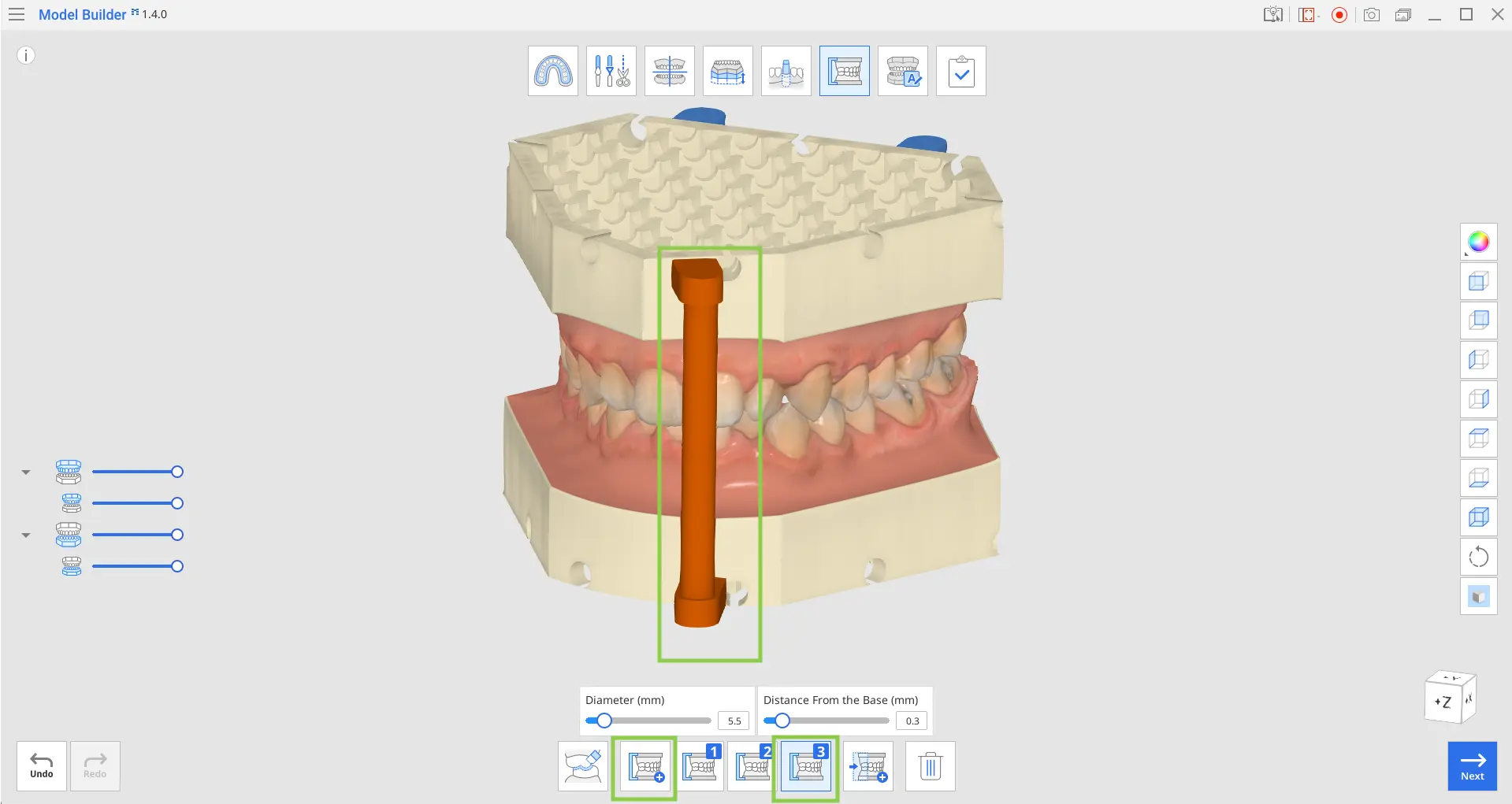

2. Benutzen Sie „Stützstift hinzufügen“, um bei Bedarf weitere Stifte hinzuzufügen. Es können maximal 5 Stifte hinzugefügt werden. Wenn einer der Stifte orangefarben angezeigt wird, ist seine Platzierung nicht optimal, oder er könnte mit den Abflusslöchern zusammenfallen. Passen Sie die Platzierung des Stifts an, indem Sie ihn ziehen, bis er blau ist.

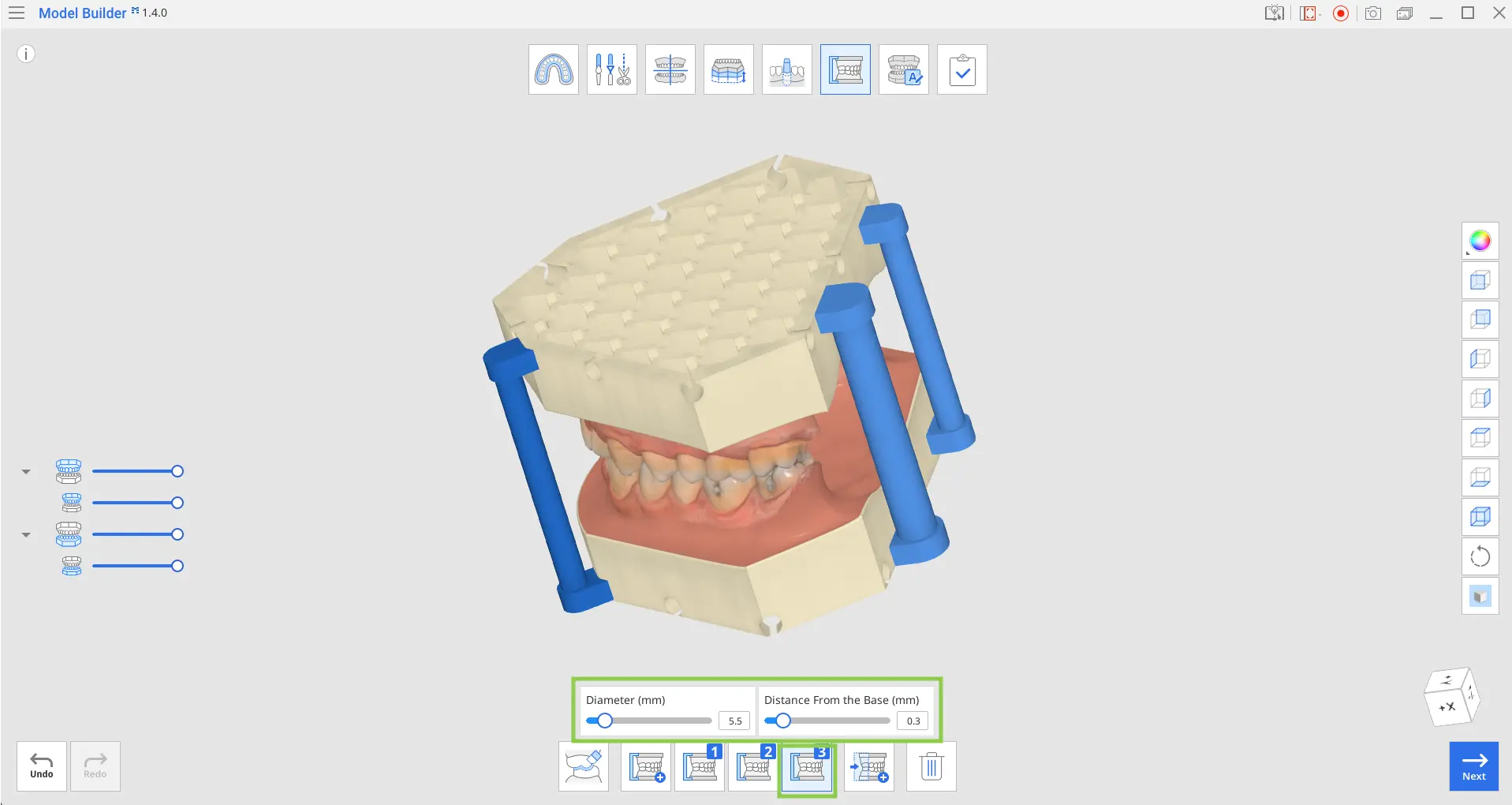

3. Sie können auch individuelle Änderungen an der Dicke und Position der einzelnen Stifte vornehmen. Klicken Sie auf die Verwaltungs-Schaltfläche des Stifts, um die Schieberegler „Durchmesser“ und „Abstand vom der Basis“ anzupassen.

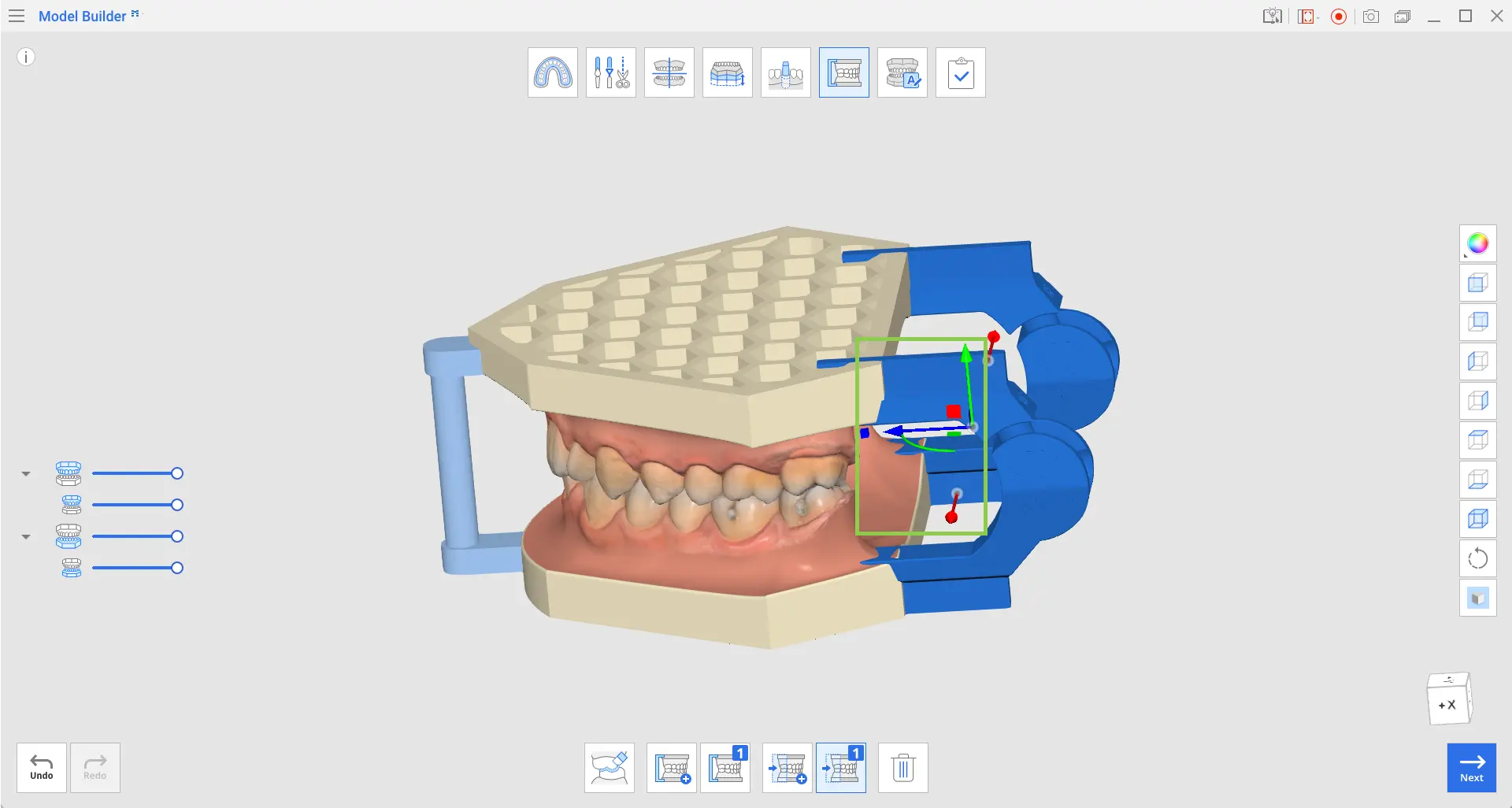

6. Die Befestigungen verfügen über einen 3D Manipulator, mit dem Sie das Element skalieren, verschieben oder rotieren können.

7. Um einen Befestigung zu löschen, stellen Sie sicher, dass die entsprechende Verwaltungsschaltfläche für einen Befestigung (oder das Element selbst) ausgewählt ist, und klicken Sie auf „Löschen“.

8. Klicken Sie auf „Weiter“, wenn Sie fertig sind.

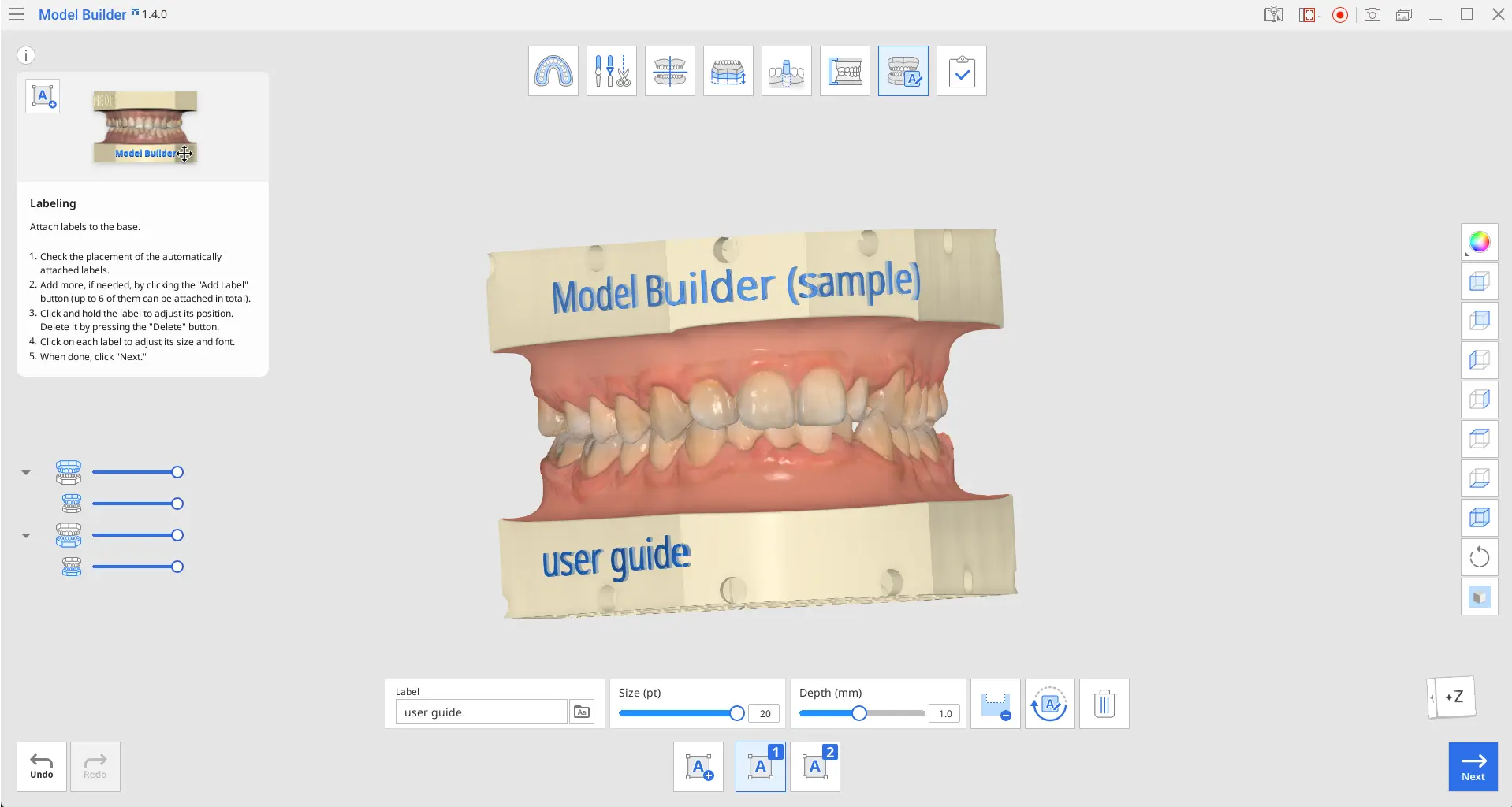

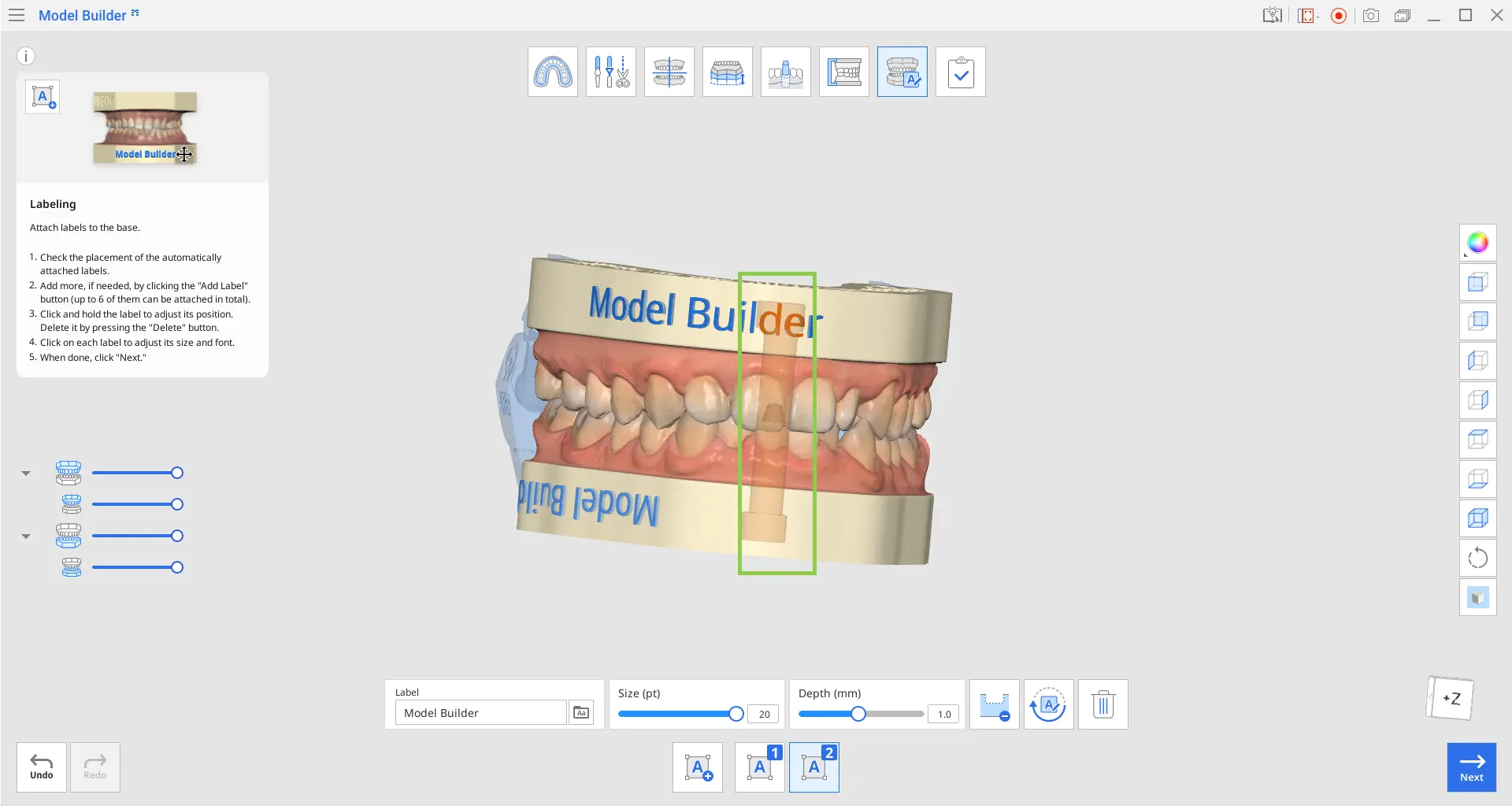

Kennzeichnung

Der Schritt Kennzeichnung ermöglicht es dem Benutzer, Kennzeichnungen auf der Modellbasis hinzuzufügen und zu verwalten. Die ersten beiden Kennzeichnungen werden beim Aufrufen des Modus automatisch erstellt.

🔎Hinweis

Beachten Sie, dass die Arbeit in diesem Schritt optional ist.

Werkzeugkasten

1. Überprüfen Sie die Platzierung der automatisch angehängten Etiketten. Wenn sich die Kennzeichnung und der Artikulator überschneiden, werden sie in orange angezeigt. Verschieben Sie den Text oder gehen Sie zurück zum Schritt Befestigungen, um die Position der Artikulatoren anzupassen.

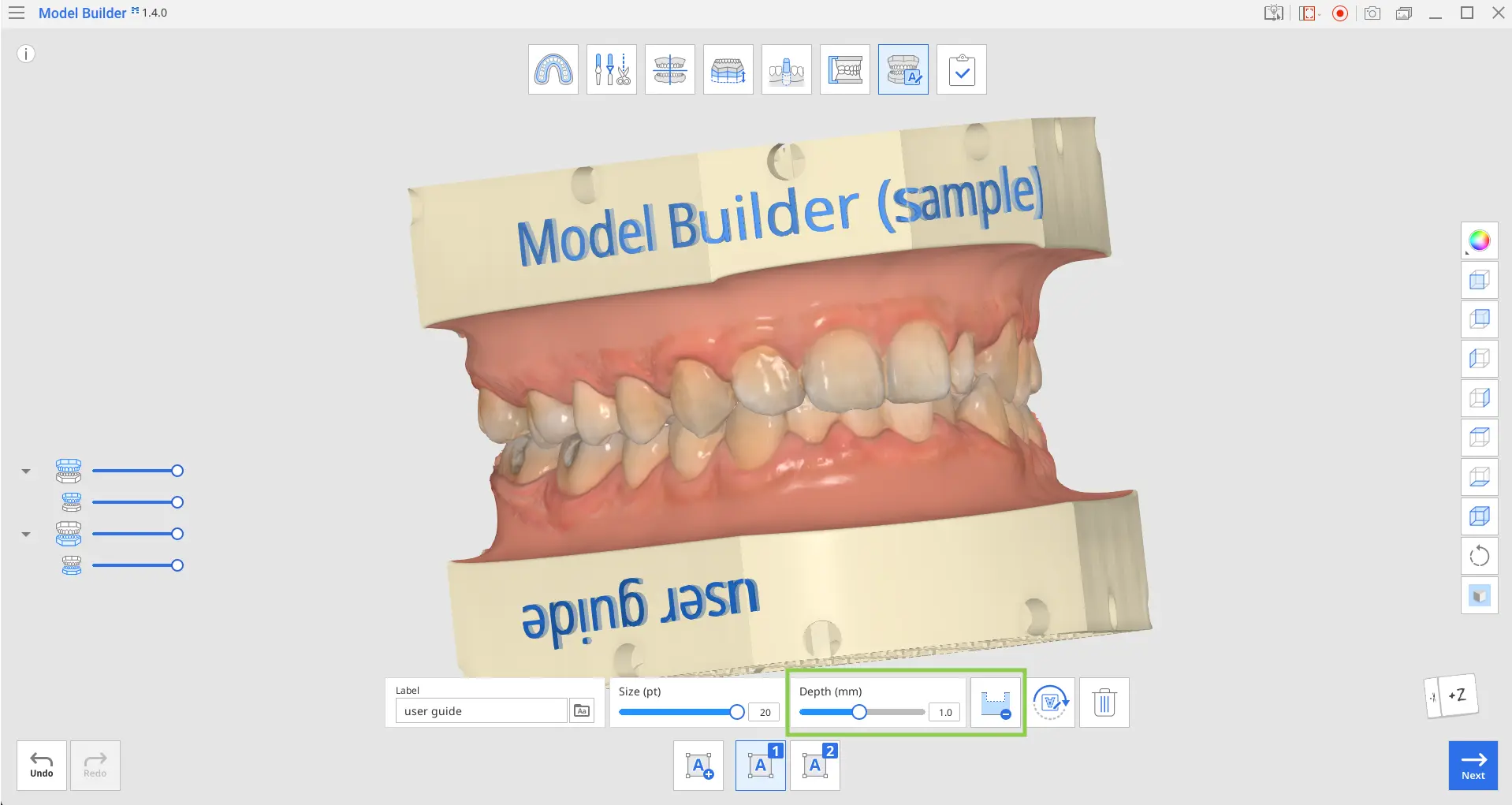

• Fügen Sie dem Modell Etiketten hinzu, indem Sie entweder Prägung oder Gravieren. Sie können den Schieberegler „Tiefe“ einstellen oder einen bestimmten Wert für jede Kennzeichnung eingeben.


2. Fügen Sie bei Bedarf weitere Kennzeichnungen hinzu, indem Sie auf die Schaltfläche „Kennzeichnung hinzufügen“ klicken. Es können maximal 6 Kennzeichnungen erstellt werden.

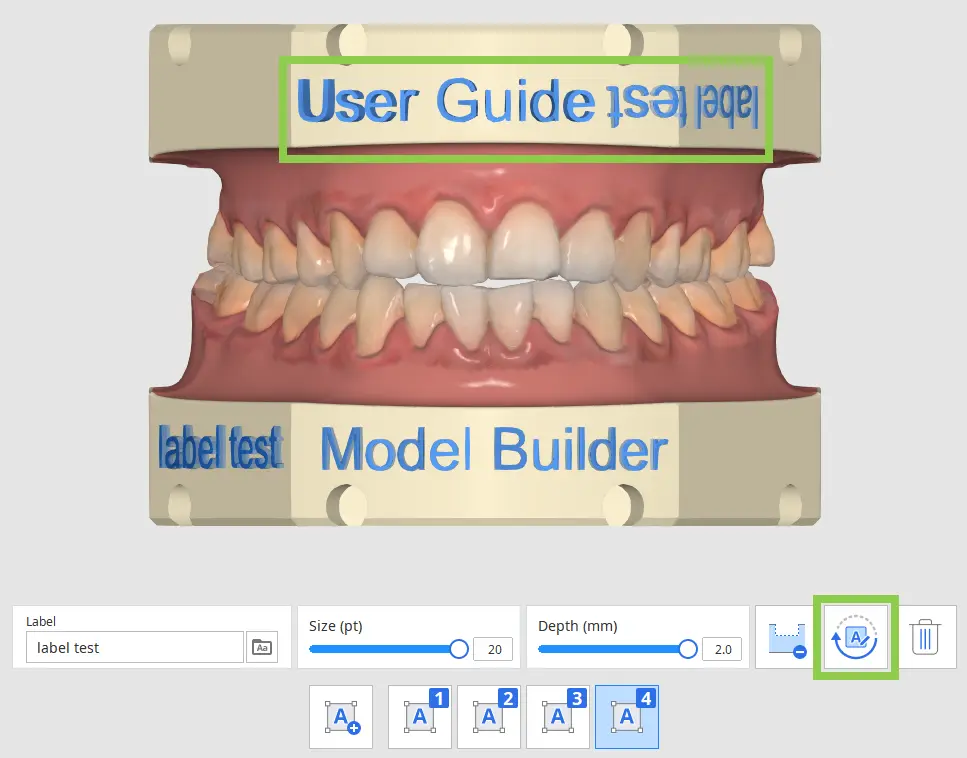

• Sie können jede der erstellten Kennzeichnungen drehen, indem Sie sie anklicken und dann „Um 180° rotieren“ benutzen.


3. Klicken, halten und ziehen Sie jede Kennzeichnung, um ihre Position zu ändern. Um eine Kennzeichnung zu löschen, klicken Sie auf die Kennzeichnung und dann auf das Symbol „Löschen“.

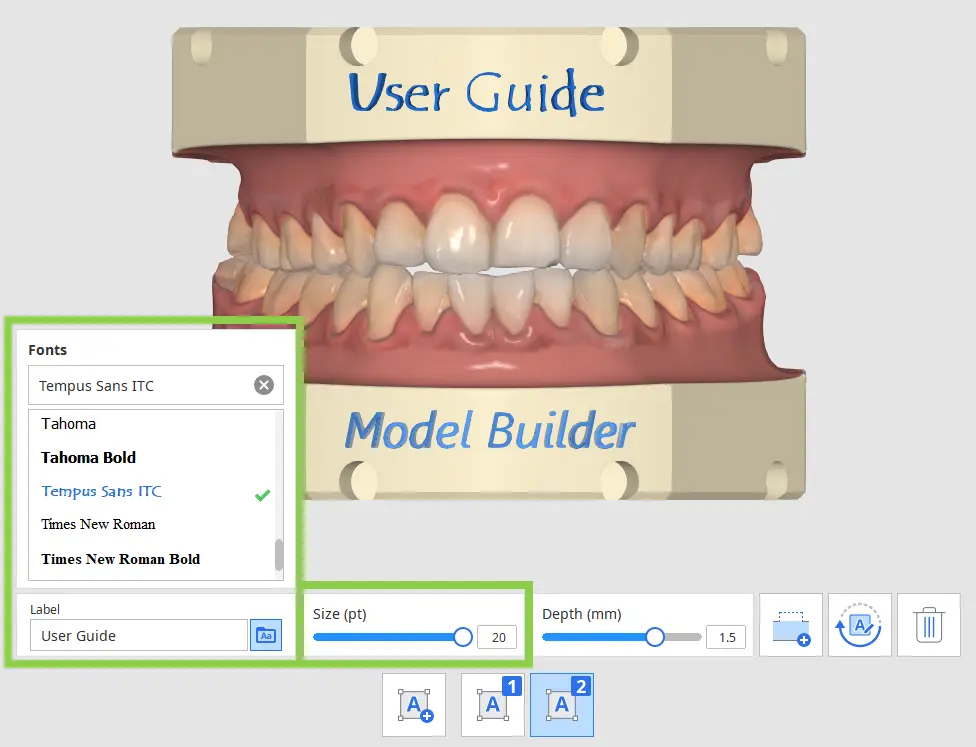

4. Die Größe und die Schriftart für jede Kennzeichnung kann individuell geändert werden.

5. Klicken Sie auf „Weiter“ in der unteren rechten Ecke, wenn Sie fertig sind.
