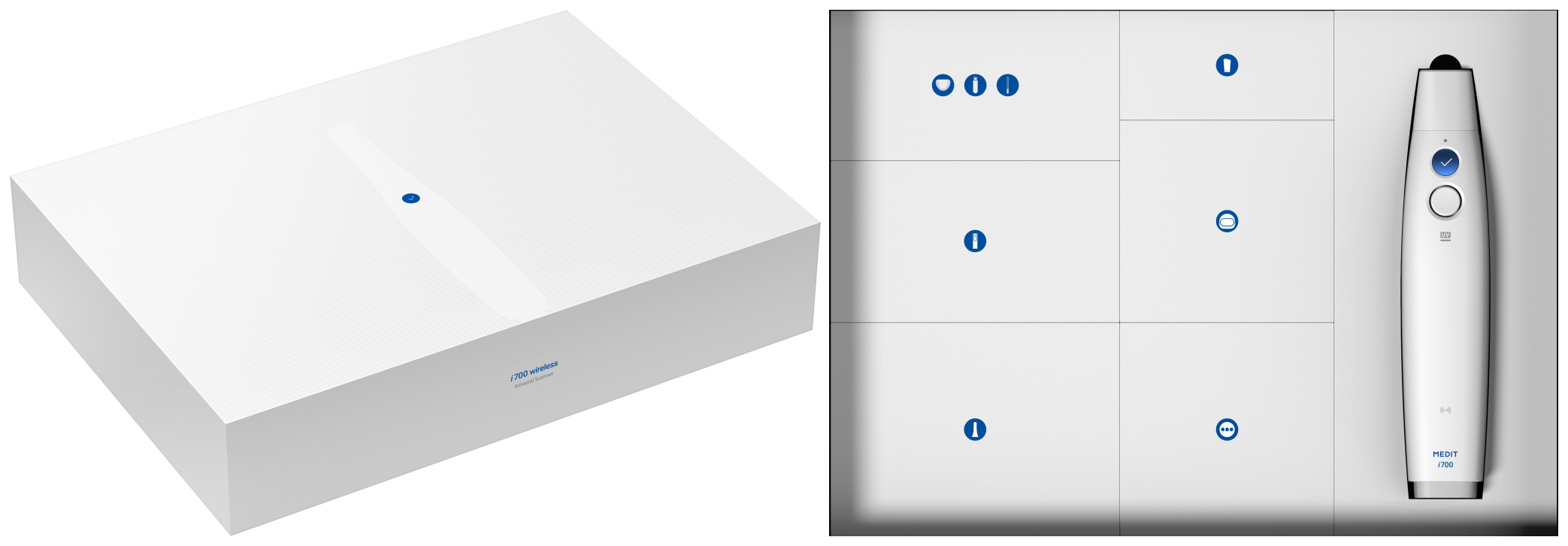

i700 wireless部件概览
- 主包

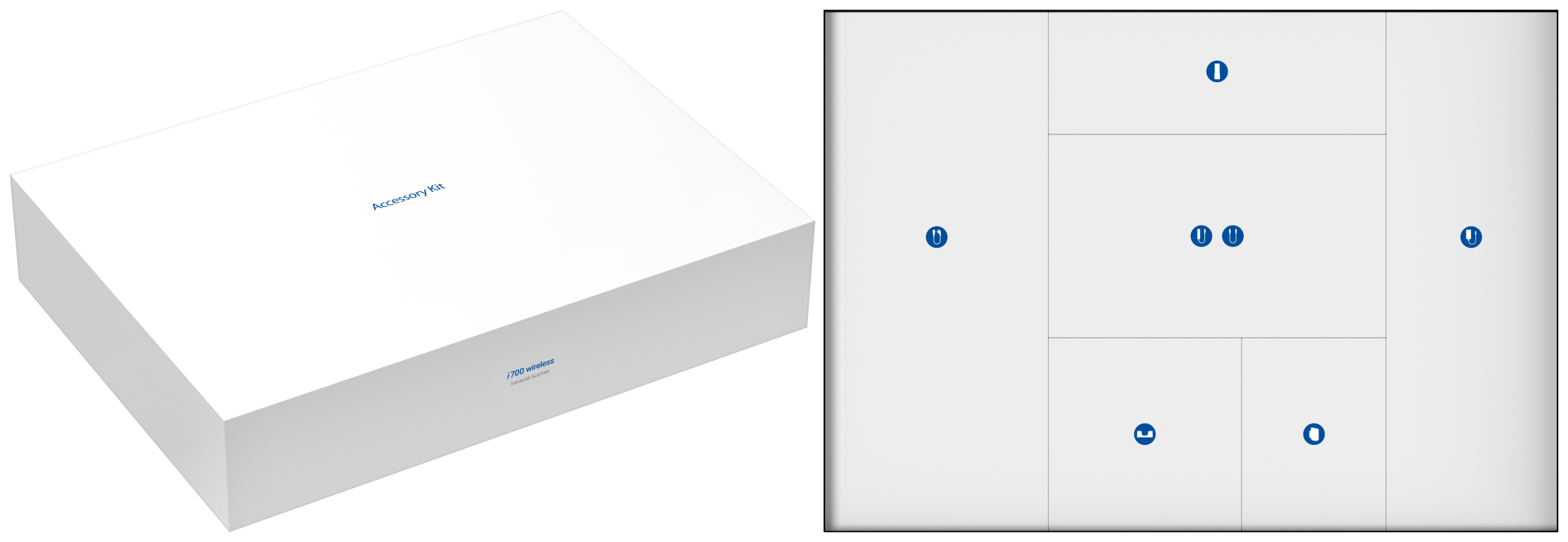

- 附件包
| 外观 | 条目 | 数量 |

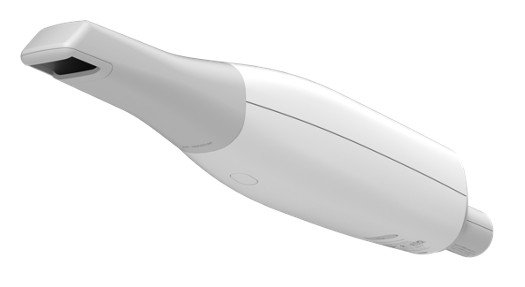

| i700 wireless手柄 | 1 | |
| 无线集线器 | 1 | |
| 充电式电池 | 3 | |
| 延长线电池 | 1 | |
| 电池充电器 | 1 | |
| 手柄套 | 1 | |

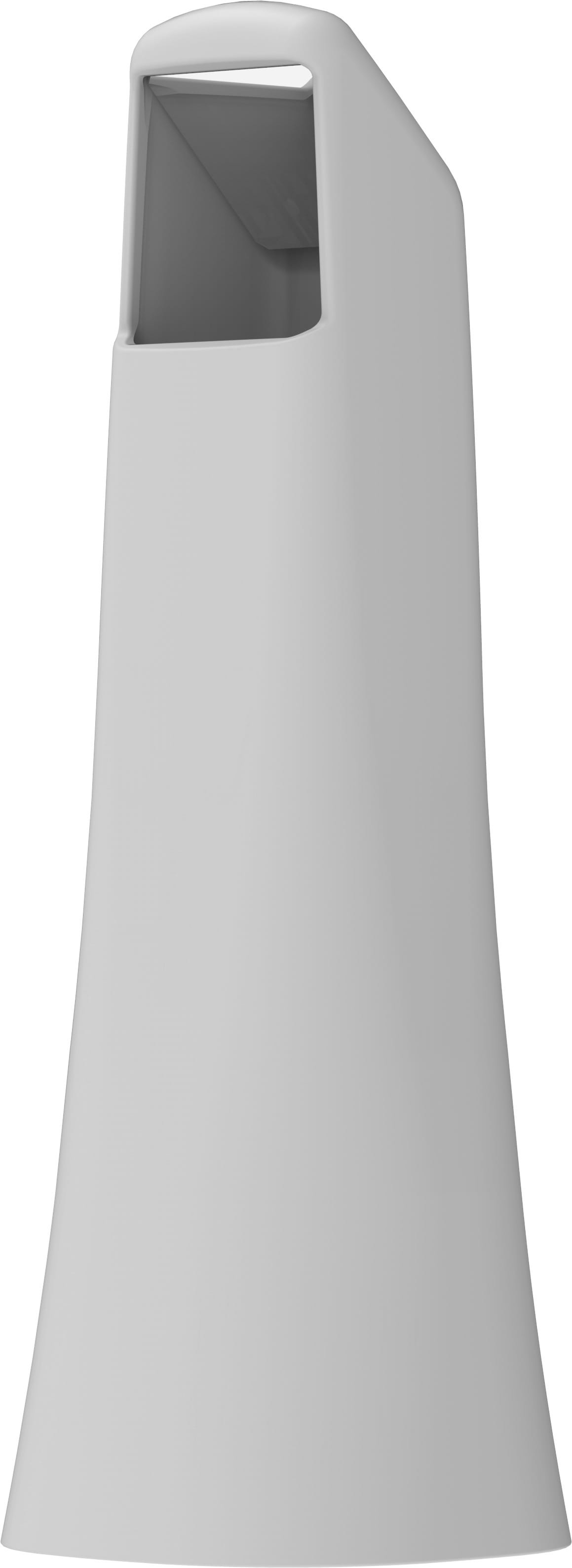

| 可再用式扫描头 | 4 | |
|
小扫描头 （*单独出售） |
4 | |
| 把手 | 1 | |
| 校准工具 | 1 | |
| 练习模型 | 1 | |
| 静电环 | 1 | |
| 桌面支架 | 1 | |
| 墙壁挂载器 | 1 | |
| USB 3.0数据线（C至A） | 1 | |
| 电源线（C至C） | 1 | |
| 无线集线器的医用电源适配器 | 1 | |
|
充电器的医用适配器 （同上) |
1 | |
| 示器支架 | 1 | |
| 电源线 | 2 | |
|
U盘 （内含Medit Scan for Clinics的安装包） |
1 | |
| 用户指南 | 1 | |
|
包装成分和重量 纸张：2,543克（纸箱 / 包装盒） 乙烯塑料：162克（气泡垫 / 海绵） | ||
附加部件（单独出售）
| 外观 | 条目 | 数量 |
| 小扫描头 | 4 | |
自动校准工具 |
1 | |
手柄支架 |
1 | |
3M 电源线 |
1 |
- 列表中的所有组件都可以单独购买。
- 销售物品的可用性可能会因每个国家或地区的医疗设备注册状态而异。请联系Medit或您当地的经销商以获取特定物品的可用性。
⚠️ 注意事项
- 将练习模型始终置于没有阳光直射的凉爽环境下。褪色的练习模型则可能会影响到练习模式的结果。
- 所提供的条带专门针对i700 wireless的重量而设计，不可用于其他产品。
- Medit Scan for Clinics已内附在U盘中。该产品已针对电脑端进行优化，因而不建议使用其它设备。切勿使用除USB端口外的其它装置。否则会发生故障或起火。
-
i700 wireless套件中不包含自动调节工具。您可以另行购买。
设置i700 wireless系统

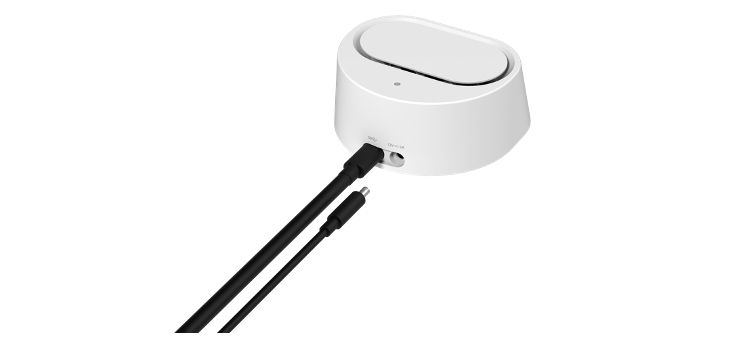

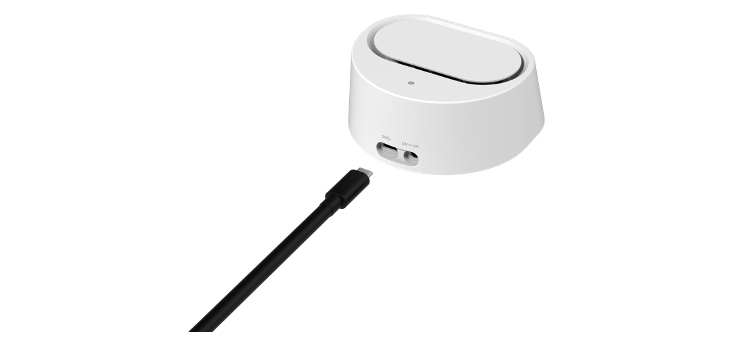

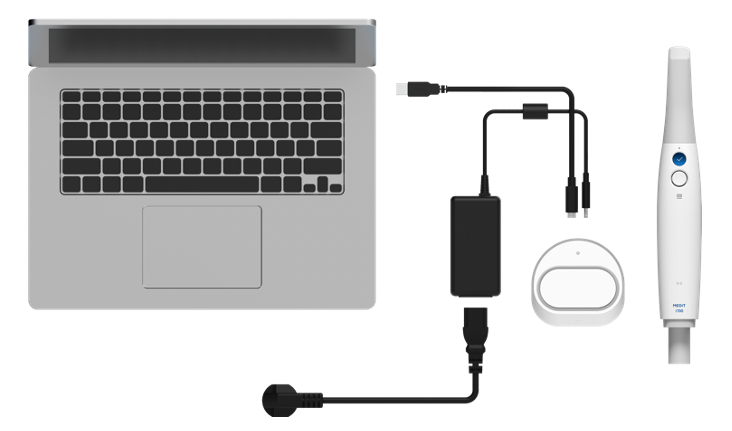

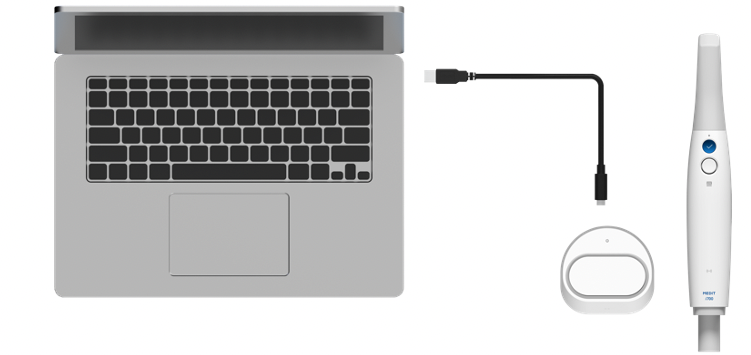

连接i700 wireless无线集线器 (USB C 至 A)
(1) 将USB 3.0数据线（C至A）连接至无线集线器。
。
(2) 将适配器连接至无线集线器。

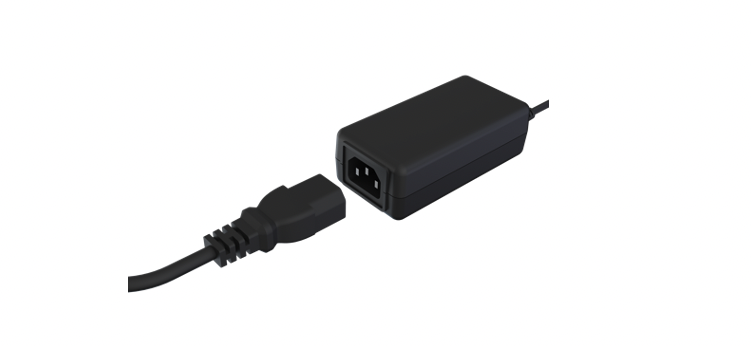

(3) 将电源线连接至适配器从而自动为无线集线器提供电源。
(4) 将USB 3.0数据线的A端口连接器连接至电脑。
💡 USB接口仅可用于信号传输。

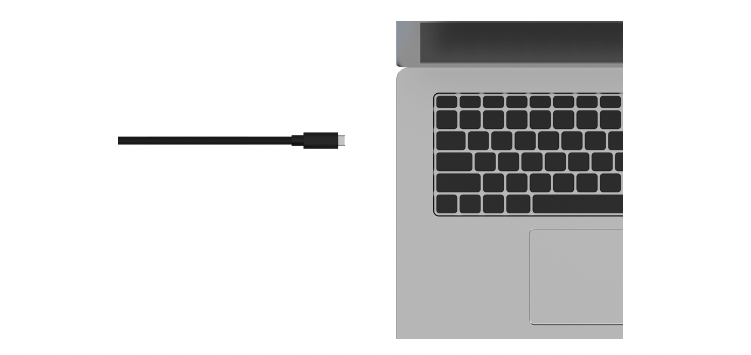

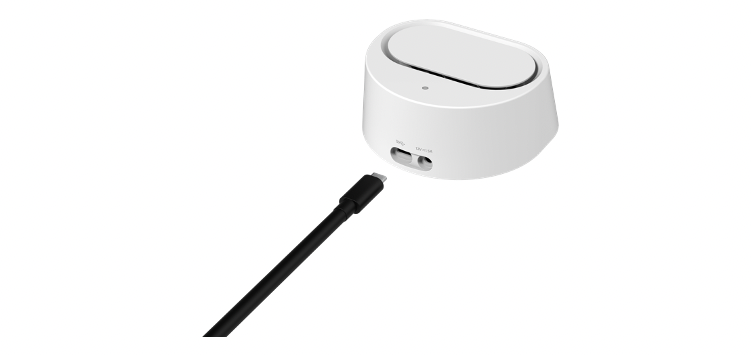

连接i700 wireless无线集线器 (USB C 至 C)
(1) 将电源线（C至C）连接至无线集线器。
(2) 将电源线连接至电脑端。
💡 USB接口的额定电压为9伏。
Medit Plug & Scan 的最低系统要求
USB Type-C / USB Power Delivery 支持 5V, 3A 输出（以前称为 USB Type-C 3.1、3.2 或 Thunderbolt 等）。
根据 PC 制造商的不同，可能无法满足端口的输出条件，并且 Plug & Scan 可能无法正常运行。 如果是，请将其连接到外部供电的 USB 集线器。
有关详细信息，请参阅以下链接。

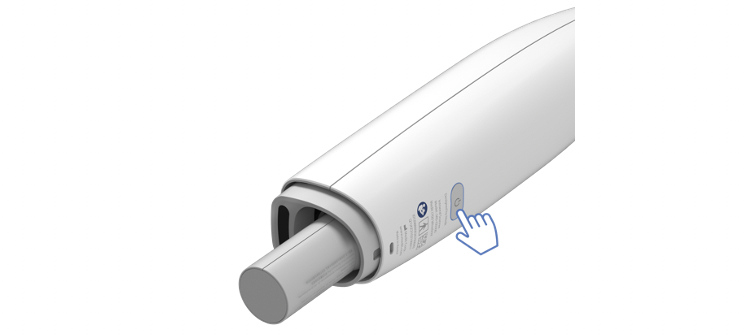

启动i700 wireless
(1) 将电池插入i700 wireless的手柄并按下电源按钮。
(2) 当在通电状态时，i700 wireless手柄上方的LED灯会变为蓝色。

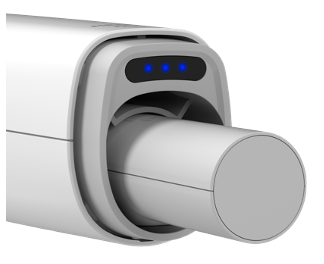

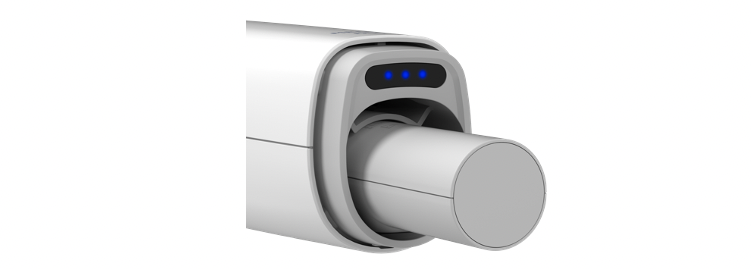

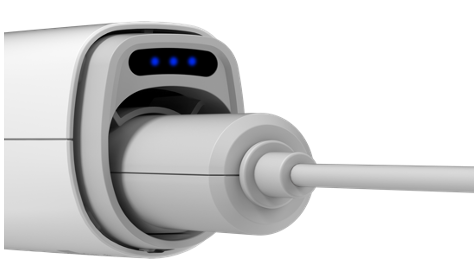

(3) i700 wireless手柄底部的三盏LED灯表示剩余电量。
- 3盏亮起：80-100%
- 2盏亮起：50-79%
- 1盏亮起：20-49%
- 1盏闪烁：1-19%
- LED灯熄灭：0%

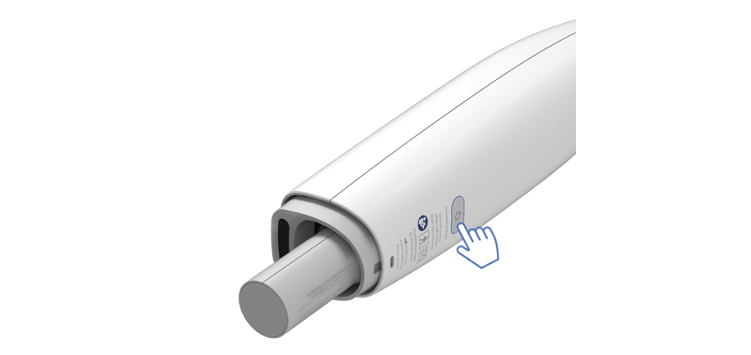

关闭i700 wireless
- 按住i700 wireless手柄底部的电源按钮维持3秒钟的时间。如果在没有关闭设备的情况下取下充电式电池，则可能减少i700 wireless及电池的使用寿命。

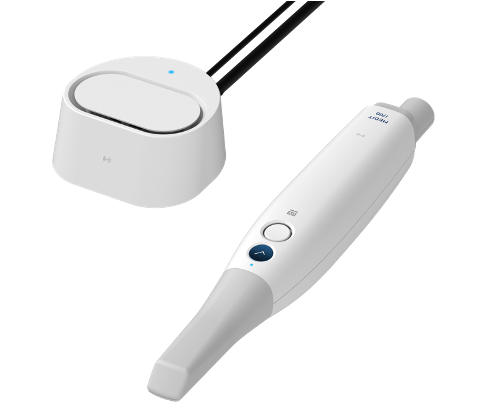

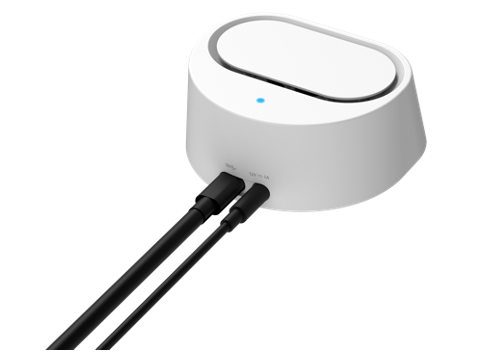

如何使用无线集线器
i700 wireless是一款通过无线模块运行的无线装置。因此，i700 wireless手柄配有一款发射器，而无线集线器则配有一款接收器。i700 wireless无线系统使用
两种类型的频率来传输数据并控制i700 wireless手柄。
通过将适配器电缆连接至无线集线器电源端口来接入电源。断开适配器端口，电源便将关闭。

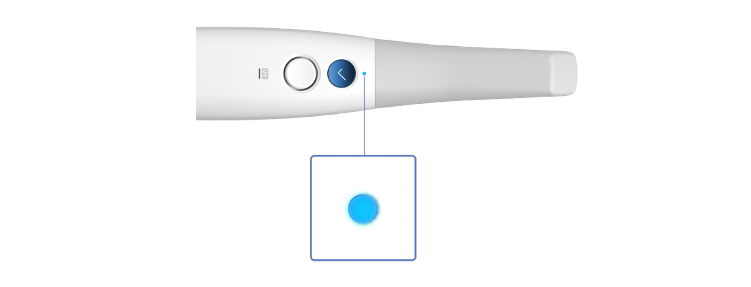

i700 wireless开启时会自动寻求与无线集线器配对。i700 wireless手柄与无线集线器必须保有电量且位于可以配对的范围内。在配对时，i700 wireless手柄上方的
LED灯将会闪烁。而配对完成后，LED灯则会亮起。您可以在配对完成后开始扫描。
-
i700 wireless使用两种天线模块：用于数据传输的60GHz及用于控制的2.4GHz。
实际频率则要取决于当地规定。 - 实际的作用范围最多可达5米，并可能会依据环境而发生改变。
- 60GHz 频率：57-64GHz
- 2.4GHz 频率：2.4-2.5GHz
ℹ️ 注意
当连接着电源线时，在不使用适配器的情况下，将由所连接的电脑来提供电源。在这种情况下，连接的电脑必须保持开启状态。
如从电脑端断开电源线，无线集线器便将自动关闭并且例如“配对”等连接状态也随之将被初始化。
手动配对
当已注册的无线 Hub通电时，扫描仪会自动尝试配对。但是，如果要连接新的设备（如替换或新增Hub），则需要手动配对。
使用单个 Hub时：
如果您使用的是单个 Hub，则需要手动将扫描仪与替换的Hub进行配对。
使用多个Hub（切换&扫描）时：
切换&扫描是一项功能，可让一个扫描仪注册到两个或更多无线 Hub，实现根据需要在它们之间切换。如果您配置多个Hub以使用切换&扫描，则需要手动配对，以将扫描仪连接到额外的Hub。

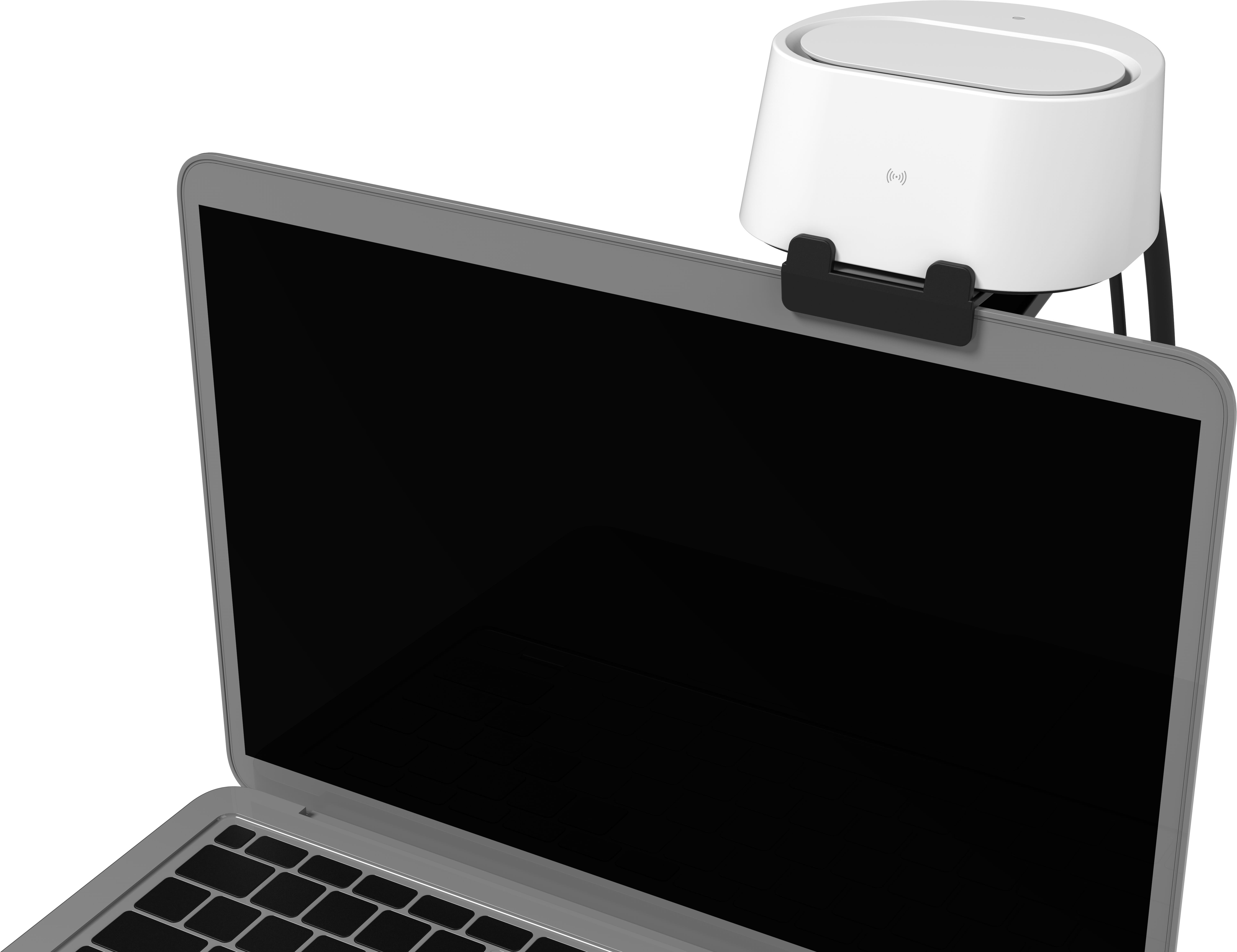

如何使用显示器支架
如何使用电池
充电式电池
- 锂电池
- 3.6 V、3100 mAh、11.6 Wh
- 将电池插入到i700 wireless手柄的底部。将电池从正确的电极处插入i700 wireless手柄中。
-
电量最多可维持1小时。
电池寿命可能会依据使用环境以及电池循环次数而发生改变。
电池出厂时部分充电。请在首次使用前充满电池。
延长线电池
- 延长线电池是一款可用来替换充电式电池的电缆类型的有线电池。由于可通过电缆供电，因而无需充电。
- 将电池状的连接器连接至i700 wireless手柄并将电线连接至电池充电器终端。
- 按住i700 wireless手柄底部的电源按钮来通电。

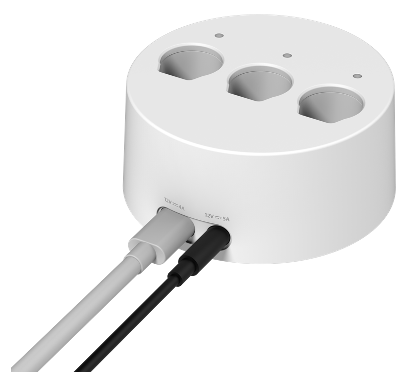

如何使用电池充电器
- 将适配器连接至电池充电器的电源端口以接入电源。断开适配器端口，电源便将关闭。
- 将充电式电池从正确的电极处插入到电池充电器中。
- 电池充电器仅可用于充电式电池。充满最多需要2小时30分钟，而且充电时间会依据使用环境及电池循环次数而发生改变。
ℹ️ 注意
电池充电时，充电器的LED灯将闪烁蓝光。电池充满后，LED灯则亮起蓝光。
ℹ️ 注意
如果电池没有正确地插入到电池充电器中，充电器上的LED灯便将闪烁红光。在这种情况下，请从充电器中取出电池，检查电池的电极及充电器是否有异物出现，然后用一块柔软的布轻轻擦拭并将电池再次插入。

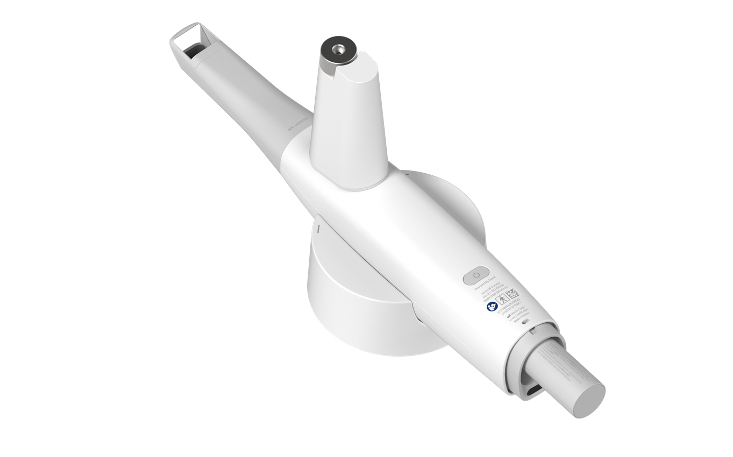

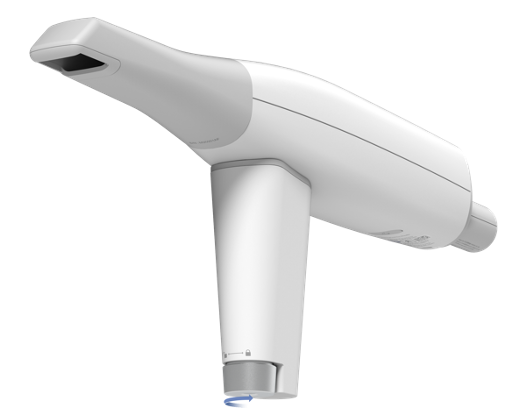

如何装配把手
i700 wireless机体的i700 wireless标识处配有无线信号发射器。依据您的经验及习惯，您可以握住装配着发射器的区域。遮盖发射器区域可能会干扰无线集线 器的信号传播。因此，i700 wireless手柄配备了一个把手，从而可以使您获得更舒适的抓握感。
1. 翻转i700 wireless手柄以找到硅胶扣。

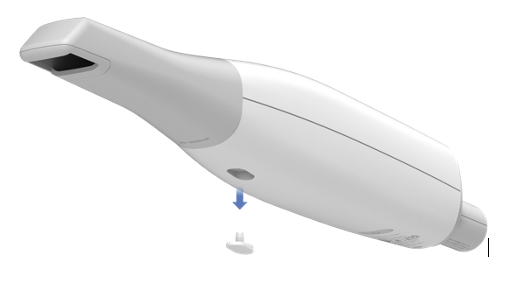

2. 用您的手取开硅胶扣。

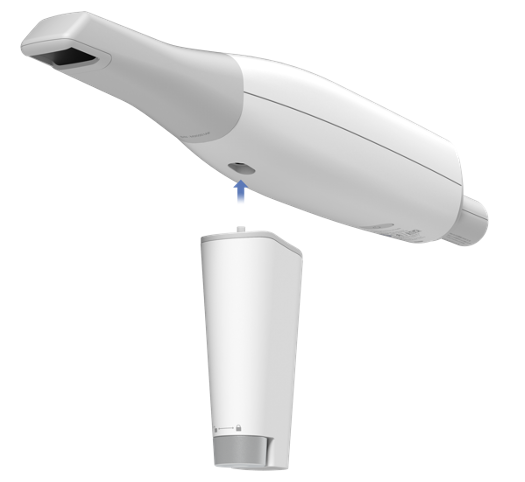

3. 紧紧地将把手的螺栓插入到i700 wireless机体的插孔内。
4. 使用把手上的旋钮来顺时针拧紧。

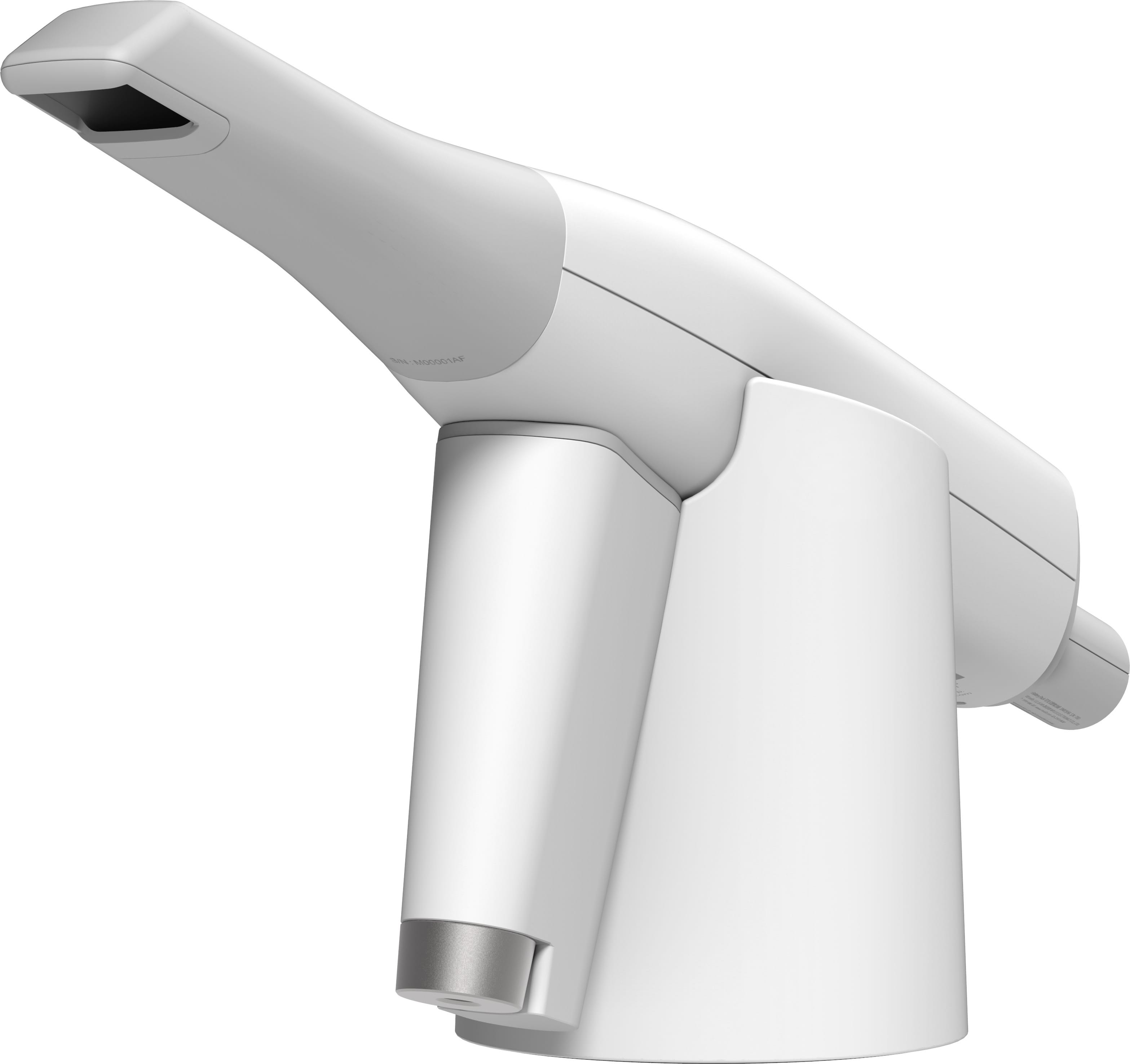

5. 现在，手柄便已安装就绪。如果您想取下手柄，按流程反向操作即可。

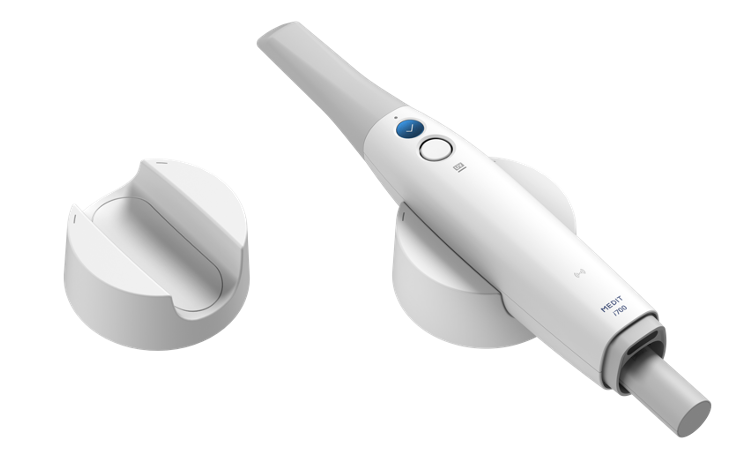

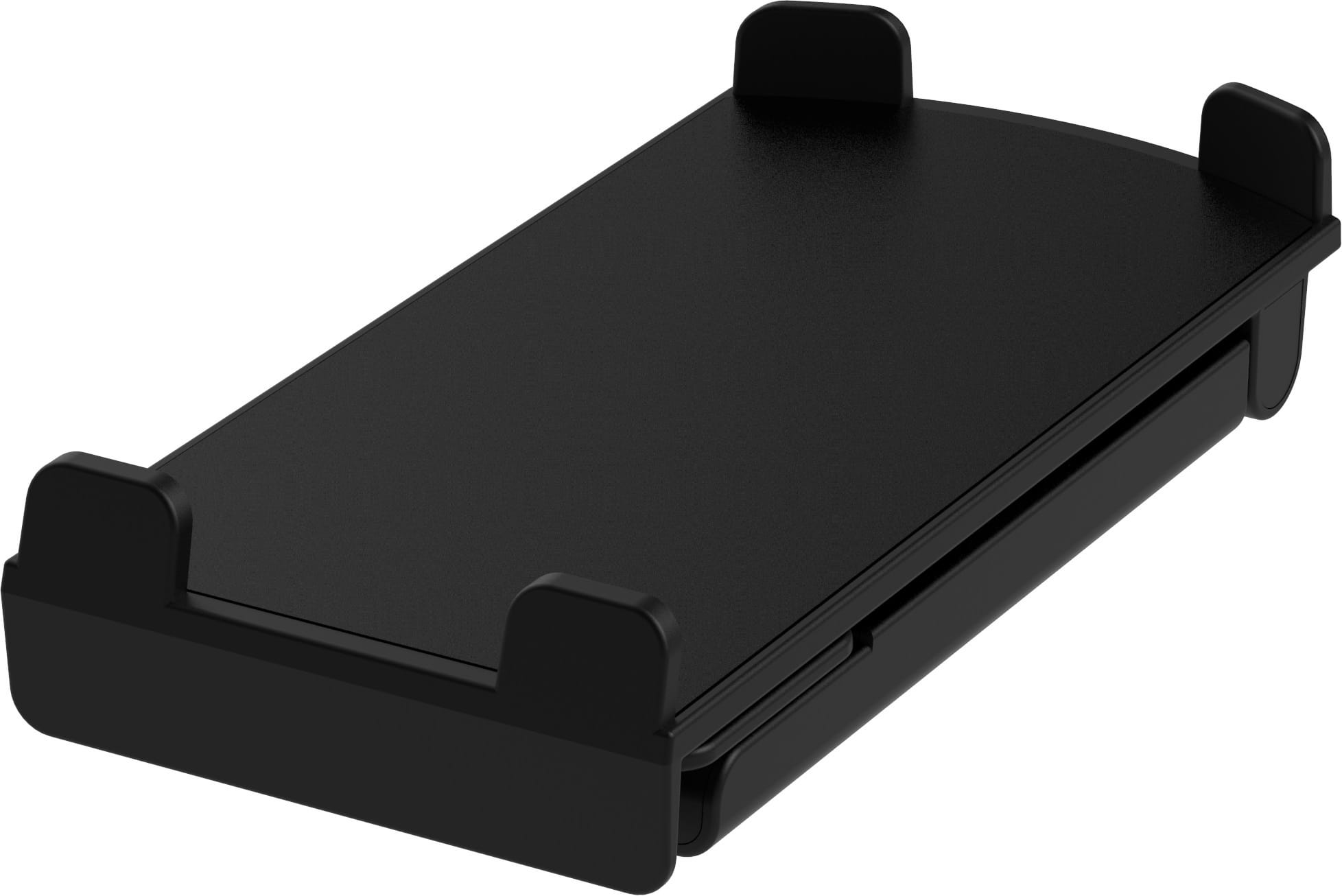

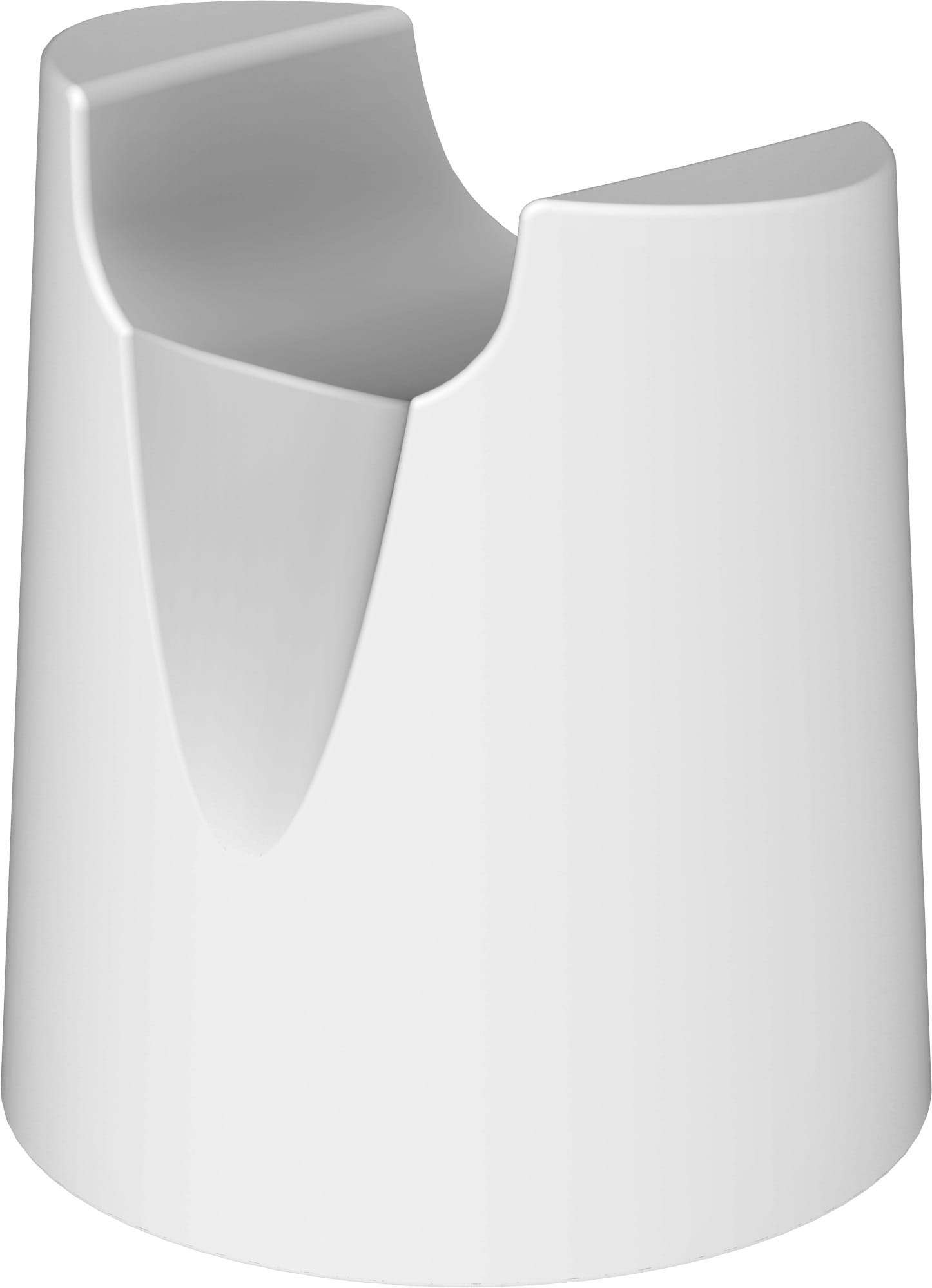

如何放置桌面支架
无把手
有把手
手柄支架

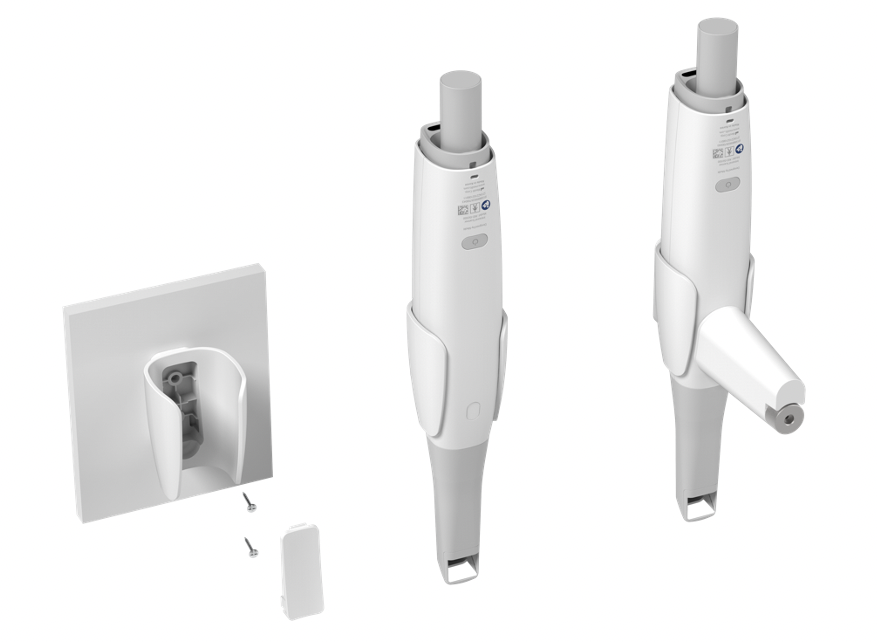

如何安装墙壁挂载器
