主工具栏包括用于修改和评估 3D 模型的工具，以及有关扫描仪的信息。

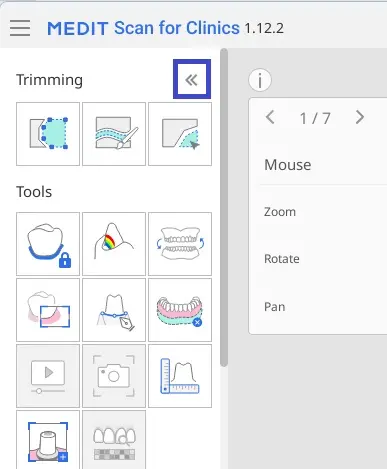

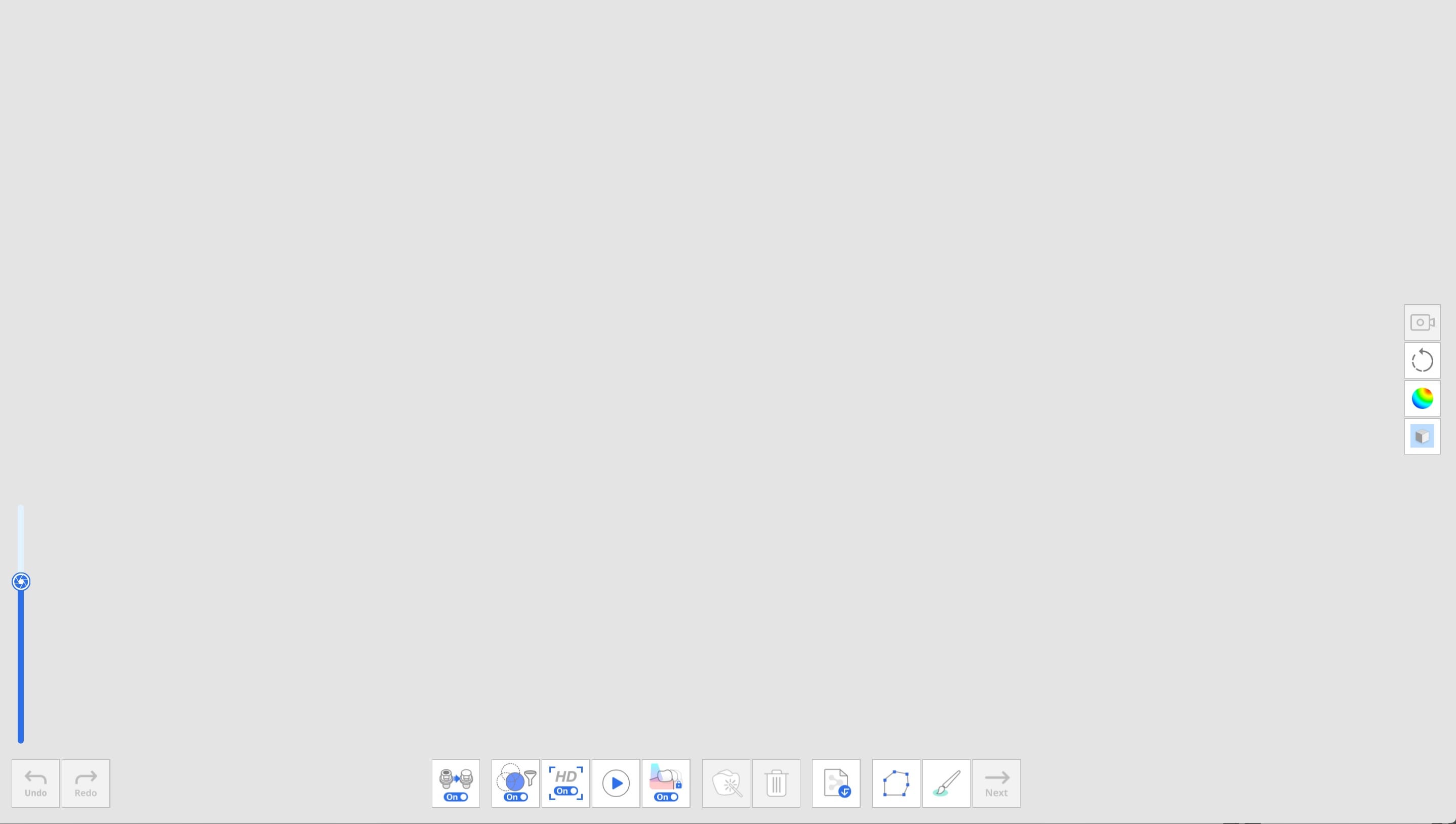

主工具栏折叠/展开

使用 Scan for Clinics 时，您现在可以“折叠”和“展开”位于屏幕左侧的侧工具箱。通过允许隐藏工具箱，您可以更专注于扫描数据并隐藏未使用的工具。
常用的扫描工具，如“修剪（多段线、笔刷、快速）”、“锁定区域”、“智能数据清理、效果预览”、“高清相机”和“智能比色”，即使折叠也仍然可以访问 .

修剪工具

修剪工具可编辑数据并从数据上去除噪点。

	多边形修剪	移除屏幕中所绘制的多边形内的所有数据。
	笔刷修剪笔刷修剪	可去除屏幕中手绘路径上的所有数据。仅可选择正面。笔刷有3种不同的大小可供选择。
	快速修剪	可快速去除与其他数据相分离的数据。

多边形修剪

从主工具栏的“修剪工具”上点击“多边形修剪”。

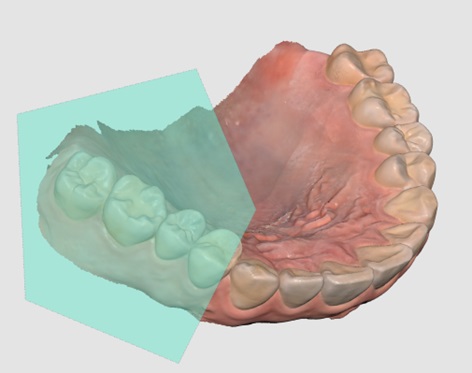

在您想删除的3D数据的周围绘制一个多边形。
点击鼠标右键即可删除所选的区域。

笔刷修剪笔刷修剪

您可以通过“笔刷修剪”来删除屏幕上手绘路径上的所有对象。在您选择“笔刷修剪”工具时屏幕底部将提供下列的工具。

	笔刷大小	可设置笔刷的大小。笔刷有3种不同的大小可供选择。
	手动噪点修剪	可删除通过笔刷所选择的区域内多余的噪点数据。
	自动噪点修剪	可根据视图方向来自动删除多余的噪点数据。

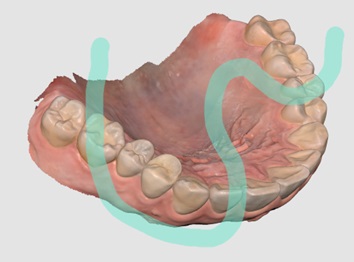

从主工具栏的“修剪工具”上点击“笔刷修剪”。
在底部选择笔刷大小。
选择要修剪噪点的区域。仅可选择正面。

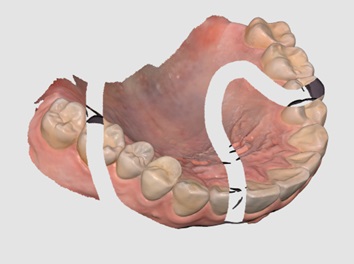

在使用鼠标选择了相应的区域后，所选的区域将自动得到删除。

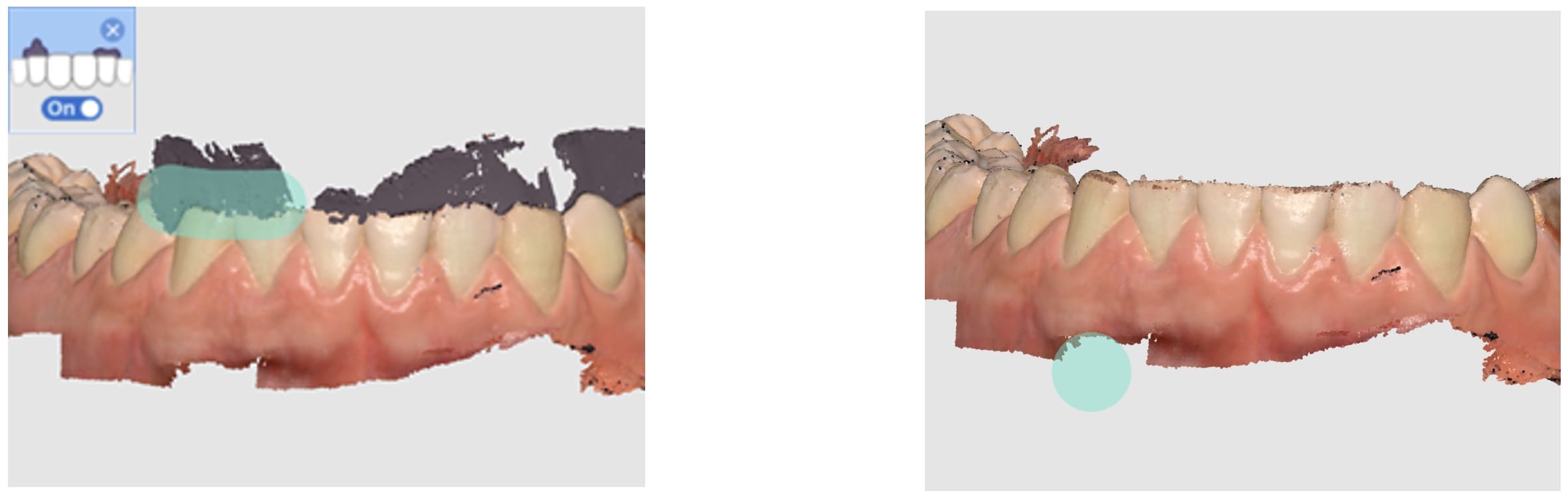

手动噪点修剪

您可以手动删除多余的噪点数据。

🔎注意：

当该功能处于关闭状态时，您依旧可以通过笔刷来选择一个相应的区域，但该区域无法被删除。

点击底部的“手动噪点修剪”工具图标。
在底部选择笔刷大小。
选择要修剪噪点的区域。
在使用鼠标选择了相应的区域后，所选的区域将自动得到删除。

自动噪点修剪

您可以选择自动修剪诸如嘴唇、脸颊及舌头等多余的软组织。

点击底部的“自动噪点修剪”工具图标。
程序将自动去除多余的软组织。

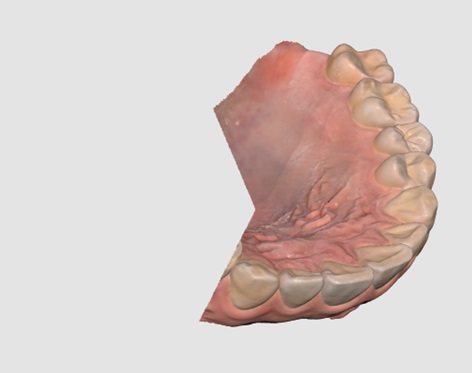

快速修剪

从主工具栏的“修剪工具”上点击“快速修剪”。
点击与其他扫描数据相分离的数据。
您所点击的分离后的区域将如下如所示被去除。

“功能”工具

	锁定区域	可使用选择工具来锁定某个特定的区域。
	倒凹区分析	可基于插入方向来分析倒凹区。
	互换上颌与下颌	可互换上颌与下颌扫描。该功能适用于操作人员不小心扫描了错误的牙颌时的情况。
	效果预览	可显示所选区域的预览效果以让您在实际处理前检查数据的质量。
	边缘线	可自动或手动创建边缘线。边缘线信息还可被导入至设计程序中。
	智能数据清理	可通过使用可信图去除不可信的数据来过滤掉软组织数据。
	扫描回放	可回放扫描过程。
	高清相机	可拍摄3D模型数据的2D图片并将图片与实验室共享。
	注册基台	可通过自行扫描或导入来在数据库中注册基台。在注册完成后，您便可以将其用在“基台数据库匹配”中。
	智能比色指南	可提供智能牙色推荐。

如您在“主工具栏”选择了以上的某个“功能”工具，则屏幕底部会显示出下列的选择工具来供您对各“功能”进行操作。

	多边形选择	可选择画面中所绘制的多边形内的所有数据。
	圆形选择	可选择圆形内的所有数据。
	笔刷选择	可选择屏幕中手绘路径上的所有数据。笔刷有3种不同的大小可供选择。

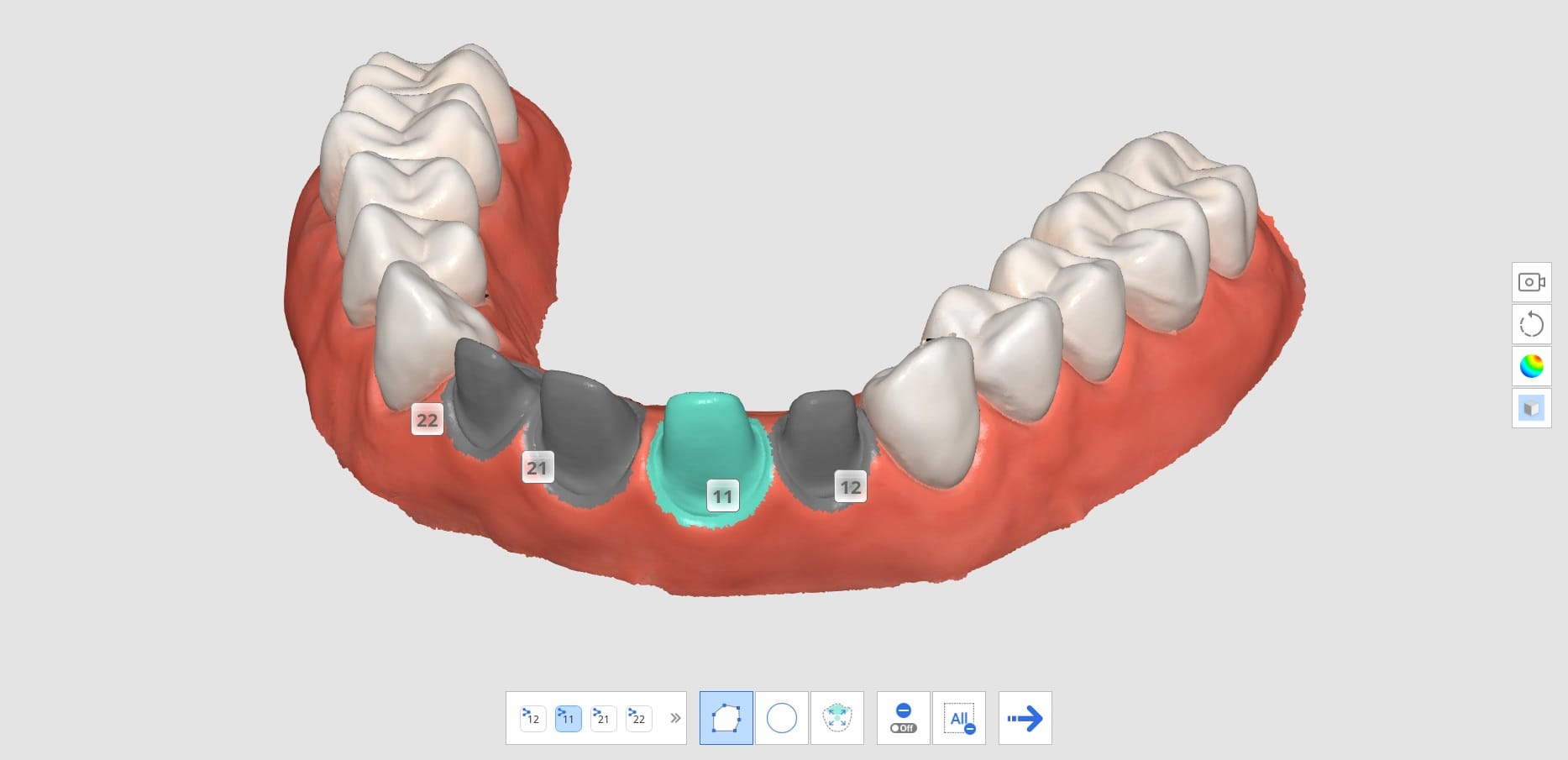

	智能单牙选择	只需通过轻轻一点即可自动选择单牙区域。您可以在牙齿上点击或拖拽鼠标。该工具适用于“锁定区域”、“边缘线”、“预备检查”及“智能扫描检查”。
	选择	开启“选择”模式即可使用上述的选择工具来选择相应的数据。
	取消选择	开启“取消选择”模式即可使用上述的选择工具来取消选择相应的数据。
	清除全部选择	可清除全部的选择。
	确认	可为所选择的工具来应用相应的结果。

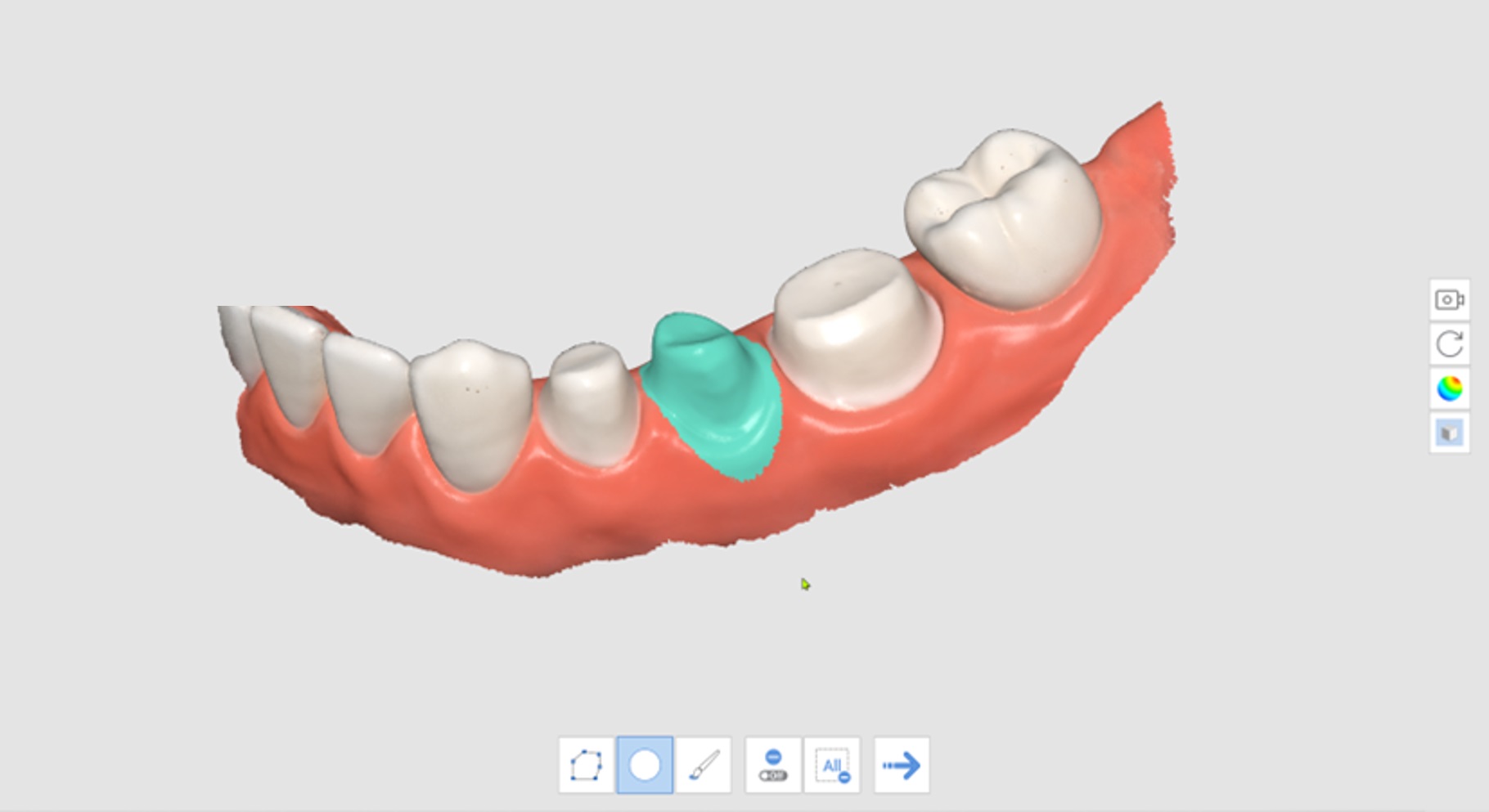

锁定区域

您可以使用选择工具来锁定某个区域，进而使后续的扫描除颜色外不会对锁定区域的形状造成任何影响。

🔎注意

该功能适用于在牙线去除后保护扫描的回缩牙龈数据时的情况。

从“主工具栏”点击“锁定区域”。
通过区域选取工具选择要锁定的区域。
选择您要锁定的区域。所选择的区域将呈现出不同的颜色。

您可以通过选择下方的一项操作来解锁您之前锁定的区域。

点击“取消选择”工具图标来切换至“取消选择”模式，选择一个选择工具并遮盖要解锁的区域。
点击“清除全部选择”工具图标来解锁所有锁定的区域。

倒凹区分析

可基于插入方向来分析倒凹区。 “自动方向设定”或“手动方向设定”均可设定插入的方向。

	自动方向设定	系统会自动计算倒凹区最小化的方向。随后，其会在显示屏上显示倒凹区。
	手动方向设定	系统会给予用户的视角来计算倒凹区。用户可以通过移动或旋转数据来修改视角。随后，其会在显示屏上显示倒凹区。

通过”自动方向设定“进行倒凹区分析

点击“主工具栏”上的“倒凹区分析”。
选择感兴趣的区域并通过区域选取工具来计算倒凹区。
如未选择任何区域，则程序将自动计算数据显示区域里整个3D模型的倒凹区。

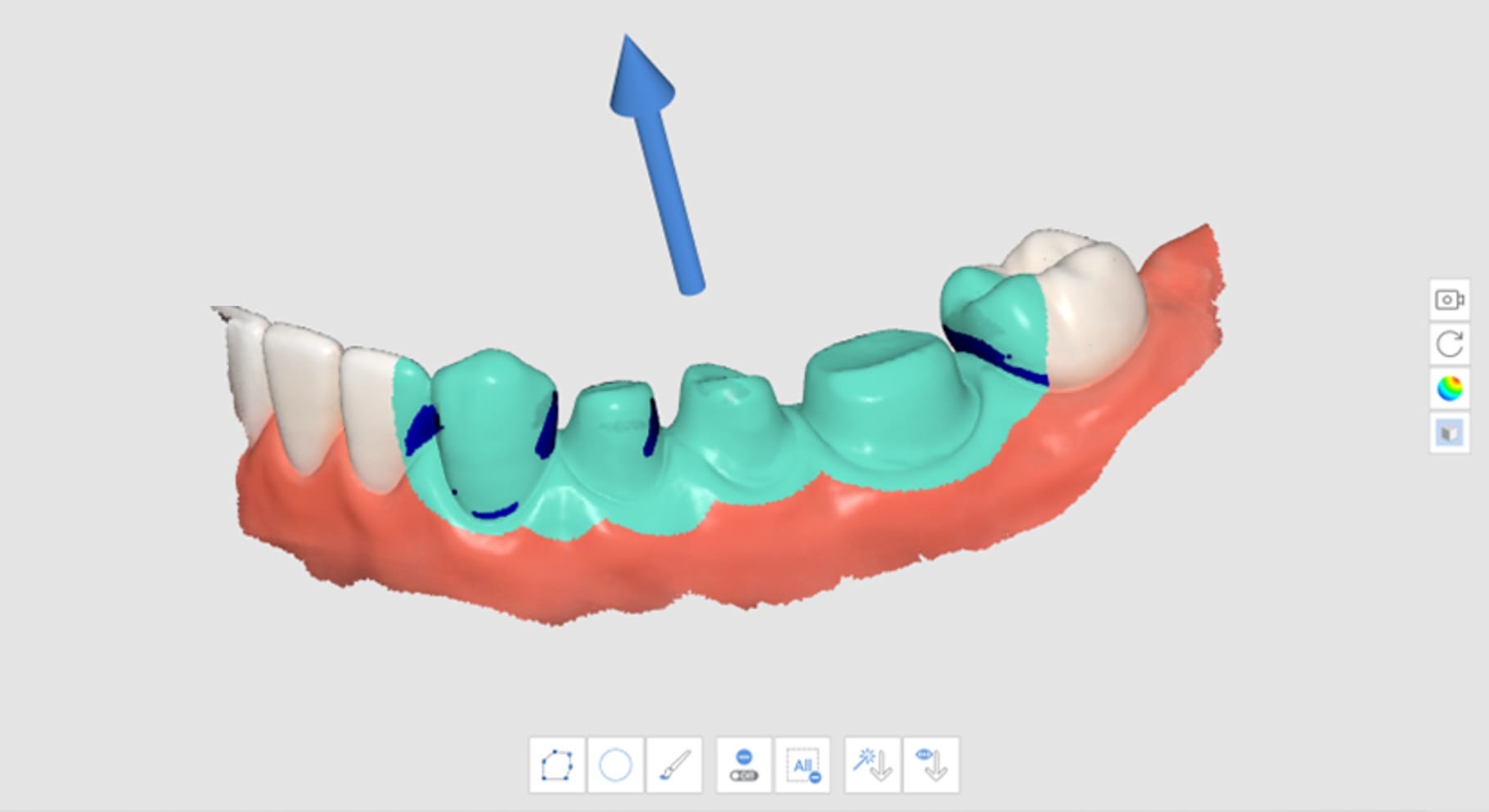

点击底部的“自动方向设定”图标。
就位道的箭头将出现在倒凹区最小化的方向上并且倒凹区将显示为深蓝色。
您可以通过点击鼠标左键并拖拽箭头来修改就位道的方向。

通过“手动方向设定”进行倒凹区分析

点击“主工具栏”上的“倒凹区分析”。
选择感兴趣的区域并通过区域选取工具来计算倒凹区。
使用“侧工具栏”上的“移动”、“旋转”、“放大”及“缩小”来修改模型的方向。
点击底部的“手动方向设定”图标。
就位道箭头将出现在用户视角的方向上。
您可以通过点击鼠标左键并拖拽箭头来修改就位道的方向。

互换上颌与下颌

当错位地在上颌步骤中扫描了下颌或下颌步骤中扫描了上颌时，您便可以使用该功能来进行纠正。

点击“主工具栏”上的“互换上颌与下颌”工具图标。
在“上颌与下颌”步骤中的当前数据将完成交换。

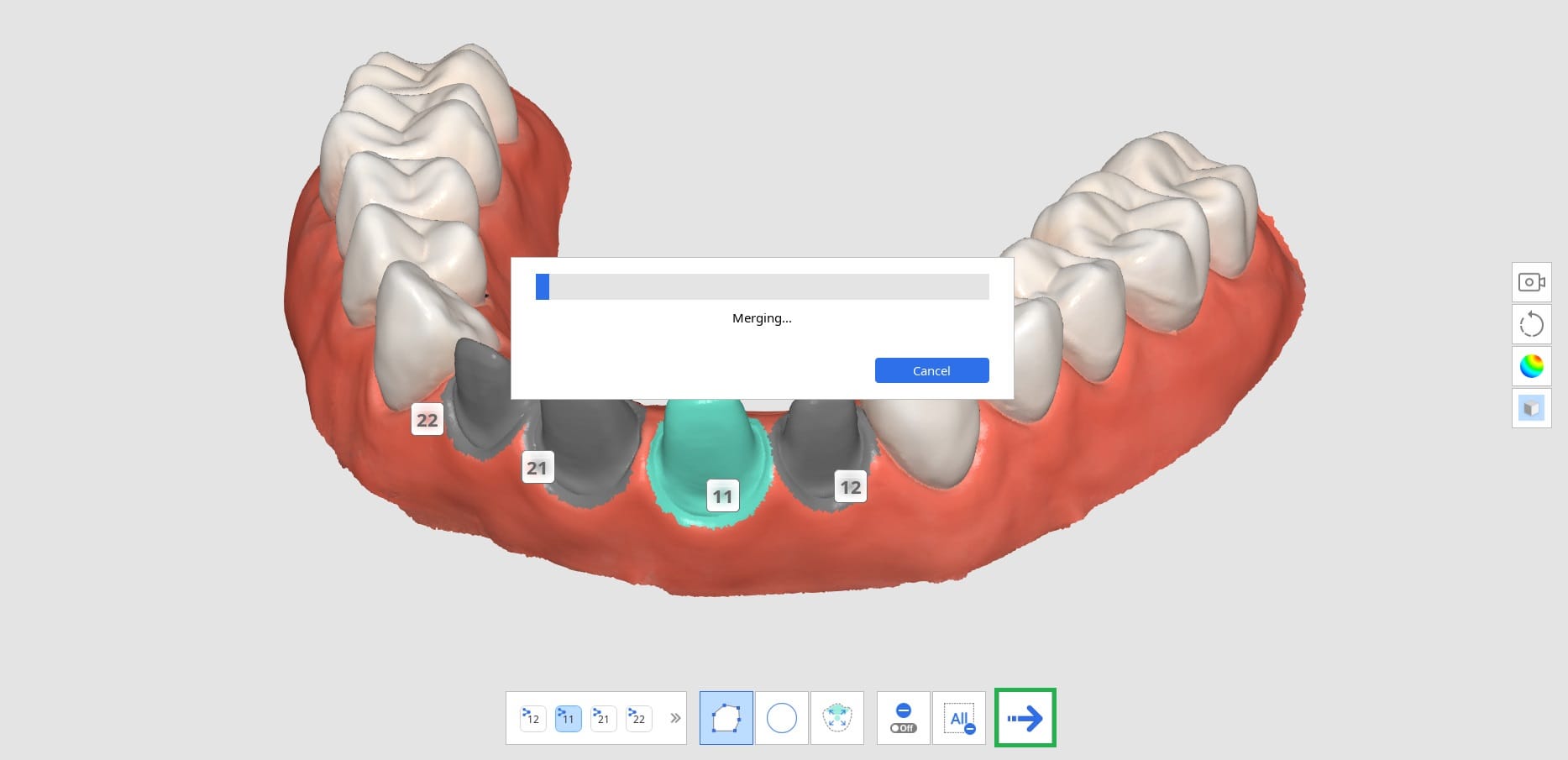

效果预览

点击“主工具栏”上的“效果预览”工具图标。
通过区域选取工具选择要预览的区域。
点击“下一步”来查看预览效果。

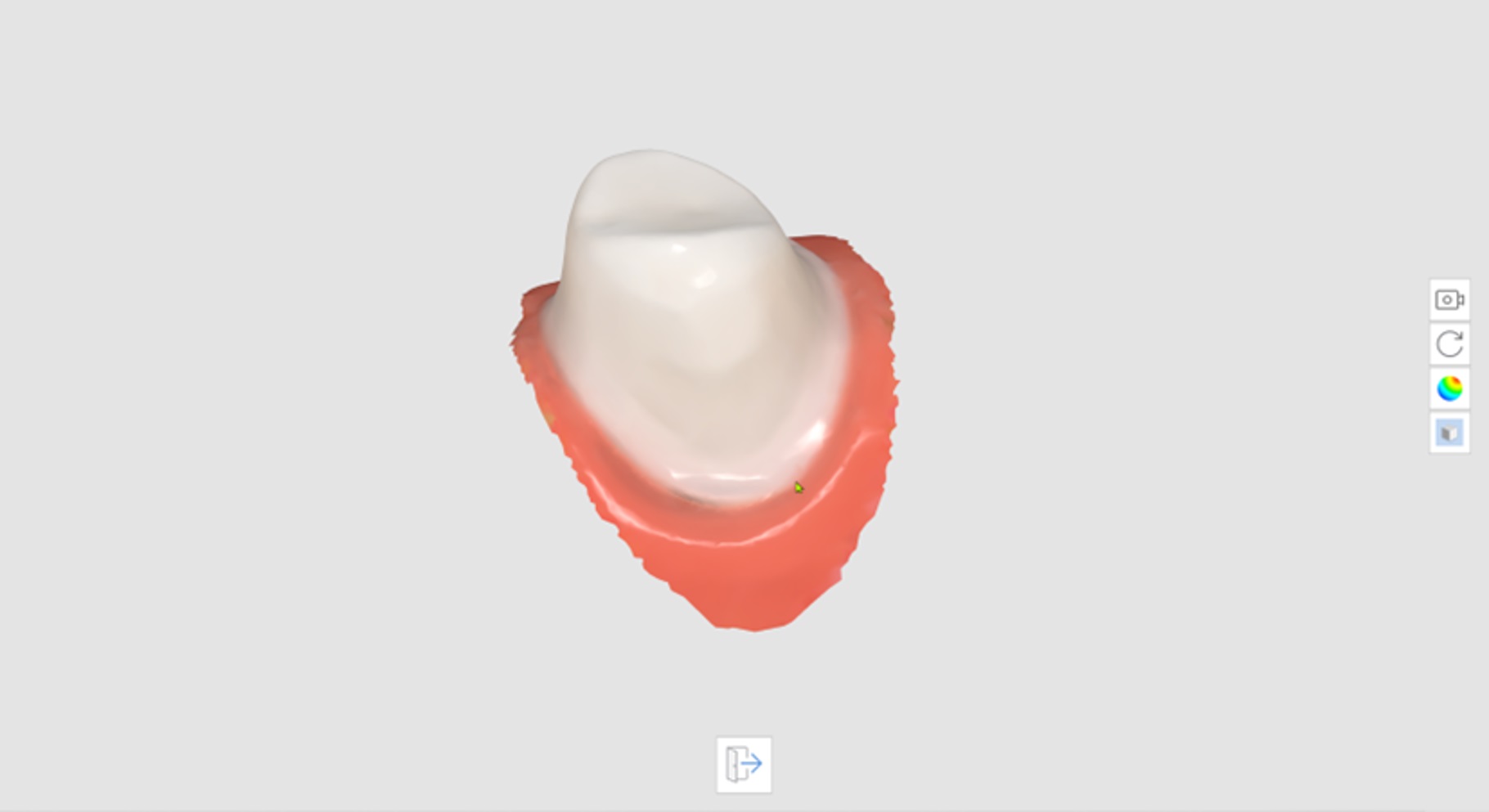

预览效果。
点击“退出”即可返回上一步。

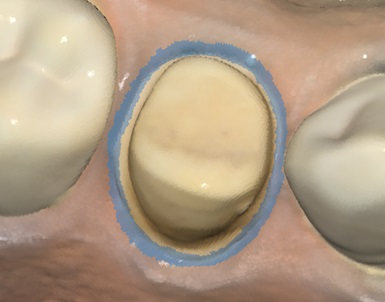

边缘线

“边缘线”功能中提供如下工具：

自动创建

可给予用户所选择的点来自动创建边缘线。

选择多个点便可创建一条闭合的边缘线。

动态视图调整

开启该选项即可根据视图方向自动旋转数据。

手动创建

可根据用户所选择的点来手动创建边缘线。
通过手动添加控制点来形成一条闭合的曲线即可创建边缘线。

编辑

可编辑边缘线。用户可以添加、移动及删除边缘线的控制点。

删除

可删除边缘线。

曲率显示模式

测量数据的表面曲率以通过色表来将数据显示为不同的颜色。

颜色越红，越凸起；颜色越蓝，越凹陷。您可以使用表色间隔滑杆来调整颜色范围。

剖面视图

可显示鼠标指针所在区域的剖面。

其可防止在放大时隐藏任何区域并可让您能够更仔细地检查放大后的边缘线。

点击“主工具栏”上的“边缘线”工具图标。
选择“上颌”或“下颌”步骤。
选择牙齿编号。

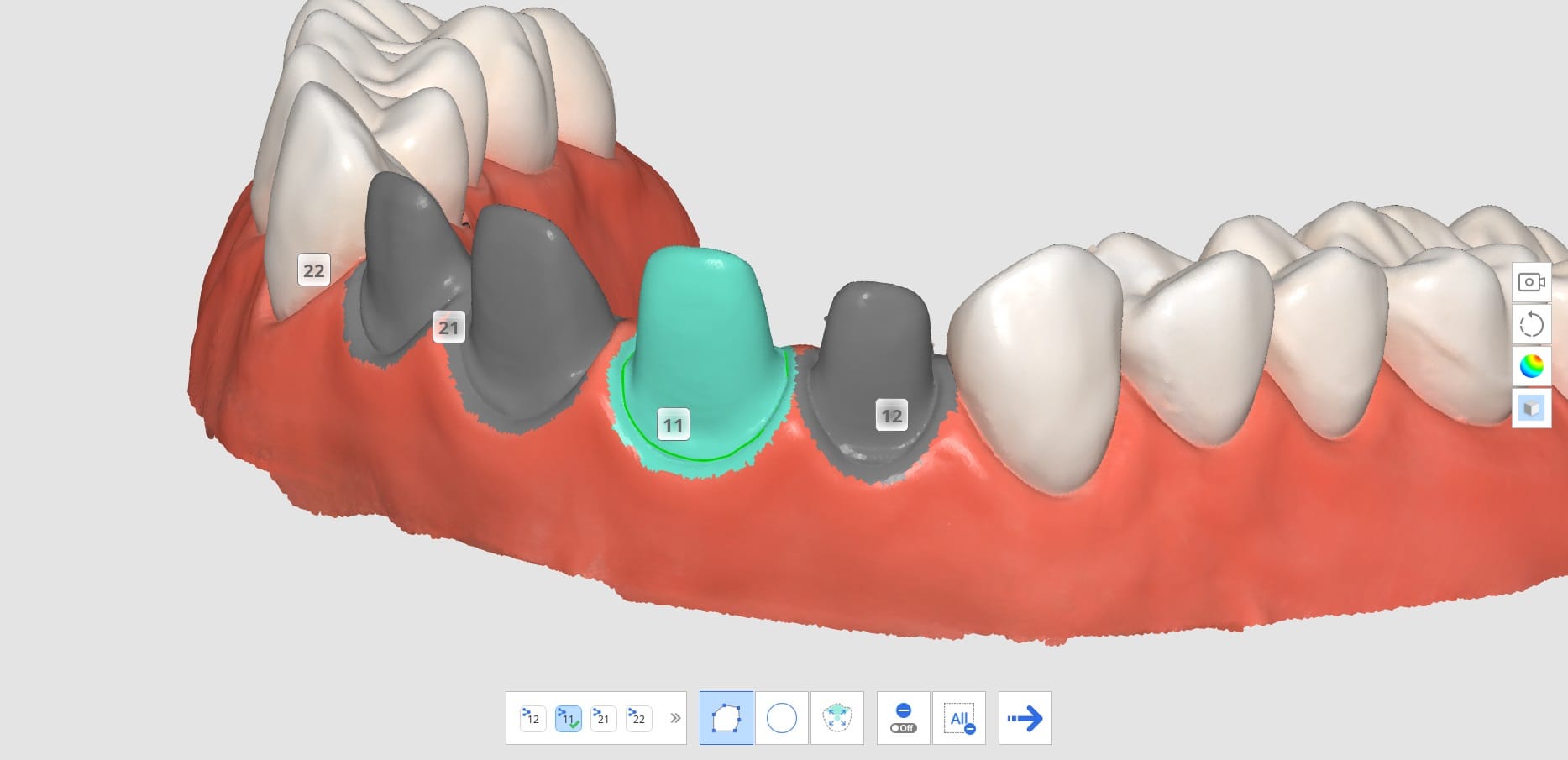

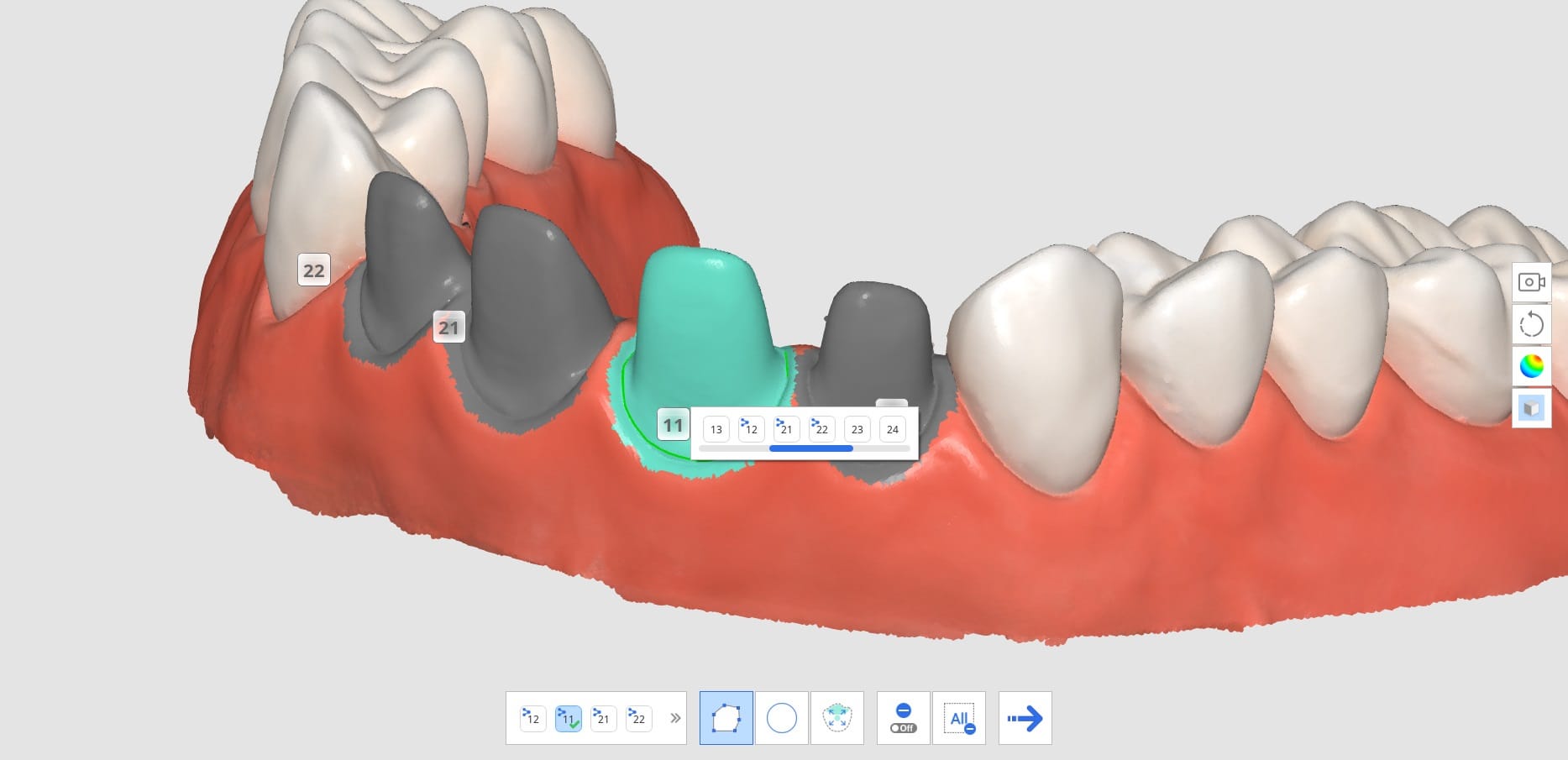

使用“区域选择工具”来为您所选择的牙齿编号选取一个相应的区域并点击“下一步”图标。
点击“下一步”图标。

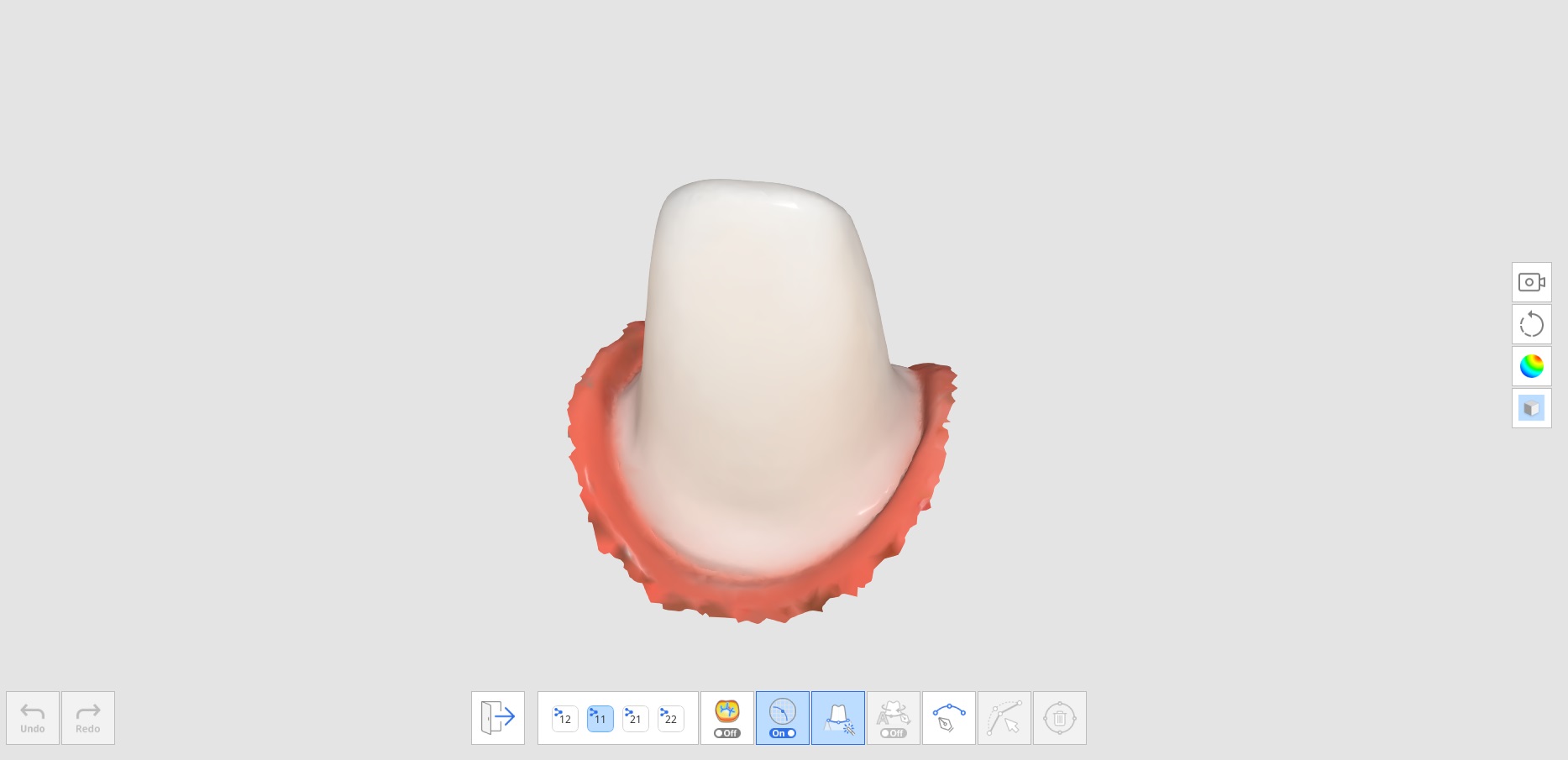

系统将使用所选择的区域来生成临时的结果。您可以使用该结果数据来创建一条边缘线。

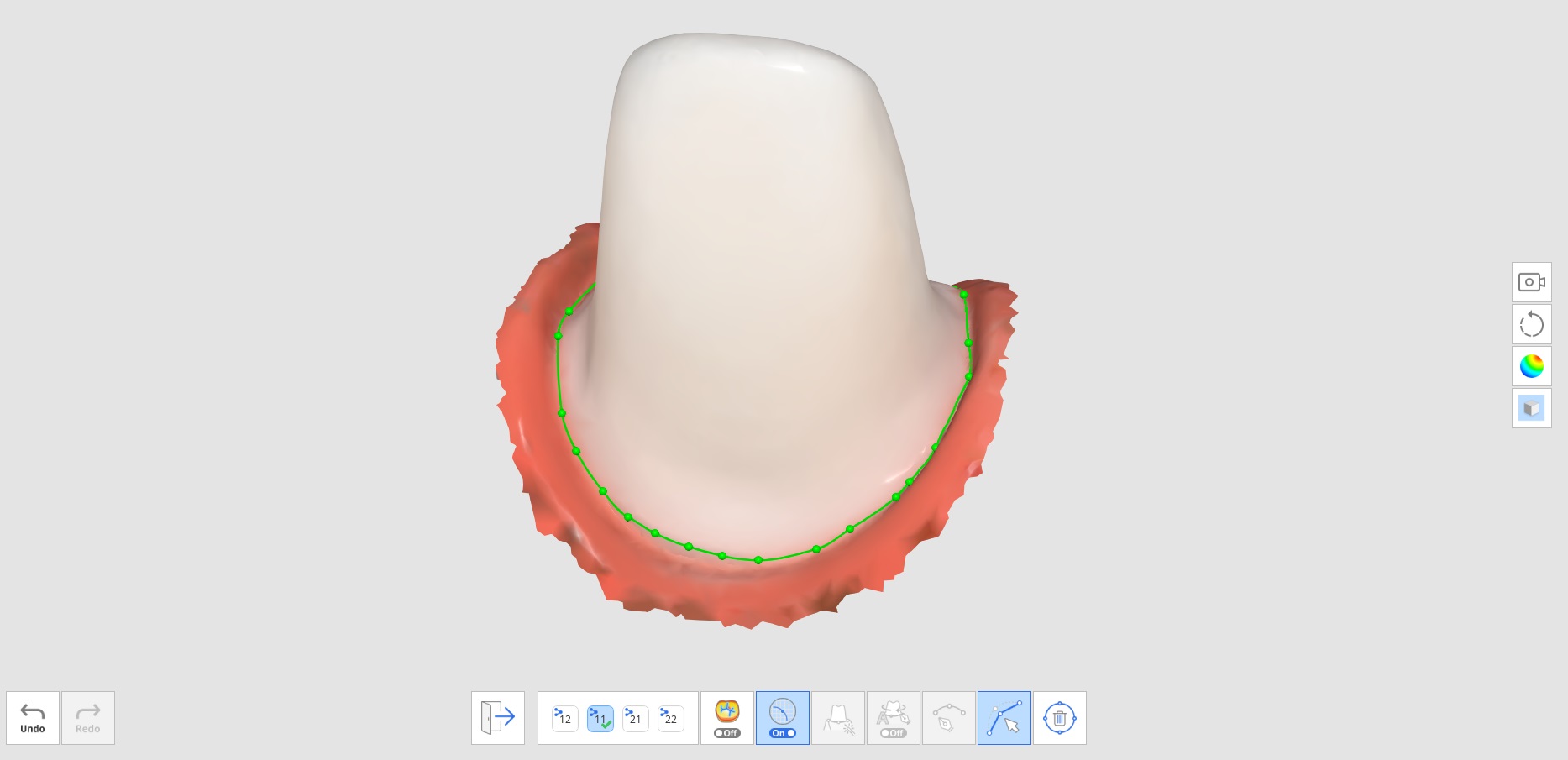

点击“自动创建”或“手动创建”图标即可绘制边缘线。
1. 自动创建：点击“自动创建”图标并选择相应的点。随后，程序将基于您所选择的控制点来自动创建边缘线。
2. 手动创建：点击“手动创建”图标并用鼠标左键点击边缘线上的标记点来将每个点与下一个点连接起来。按住并移动鼠标来调整各个点在“剖面视图”中的位置。
您可以通过点击“编辑”图标来进行调整。
- 添加控制点：在边缘线上点击鼠标左键。
- 删除控制点：在控制点上点击鼠标右键。
- 在3D模型上移动控制点：在控制点上点击鼠标左键并拖拽。
- 在剖面上移动控制点：在控制点上点击鼠标左键并按住1秒钟，然后拖拽。
点击“退出”以显示带有牙齿编号的边缘线。
您可以通过在3D模型视图中点击牙齿编号来为边缘线修改牙齿编号并从弹出的窗口中选择一个目标编号。
为其他牙齿绘制边缘线仅需重复第3至第9步即可。

智能数据清理

“智能数据清理”功能中提供如下工具：

	使区域不被编辑	可让用户选择他们想使其不被编辑的区域。在该功能开启时，所选区域将不会被删除。在该功能关闭时，所选区域将被作为删除的目标。
	选择牙齿区域	可在扫描区域中仅选择牙齿区域。 * 该选项仅可在“使区域不被编辑”选项处于开启状态时启用。
	强度	可通过滑杆条选择相应的数据。您可以使用可信图来轻松选择及清除软组织。增加强度可扩大所选区域。调整滑杆条可实时修改所选区域。
	泛洪填充选择	可选择连接区域内的所有数据。

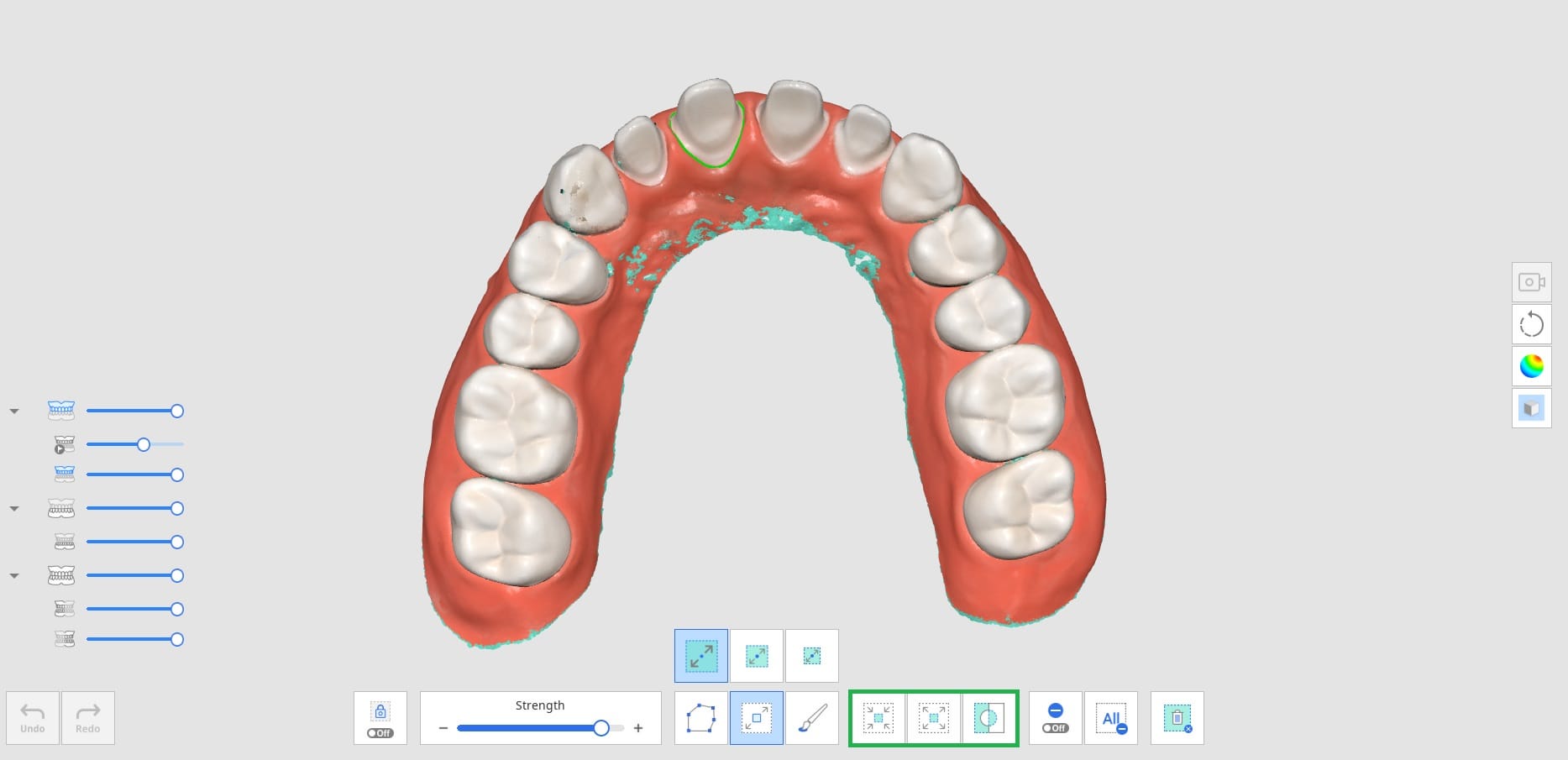

	缩小所选区域	用户每次按下该按钮即可缩小所选区域。
	扩展所选区域	用户每次按下该按钮即可扩展所选区域。
	翻转所选区域	可翻转所选区域。程序将取消选择当前所选择的区域并选择之前未被选择的区域。
	删除所选区域	可删除所选区域中的数据。

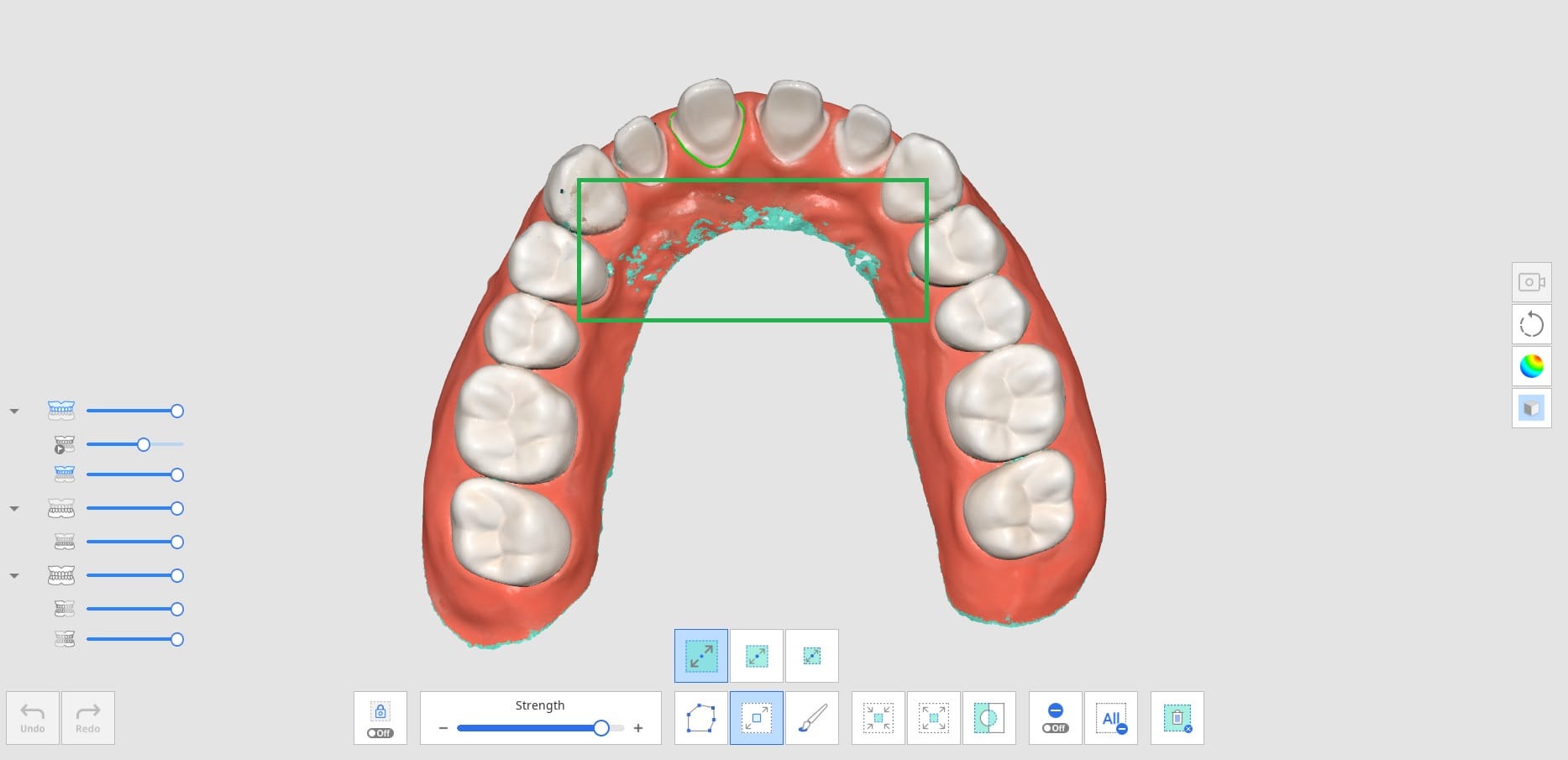

点击“主工具栏”上的“智能数据清理”工具图标。

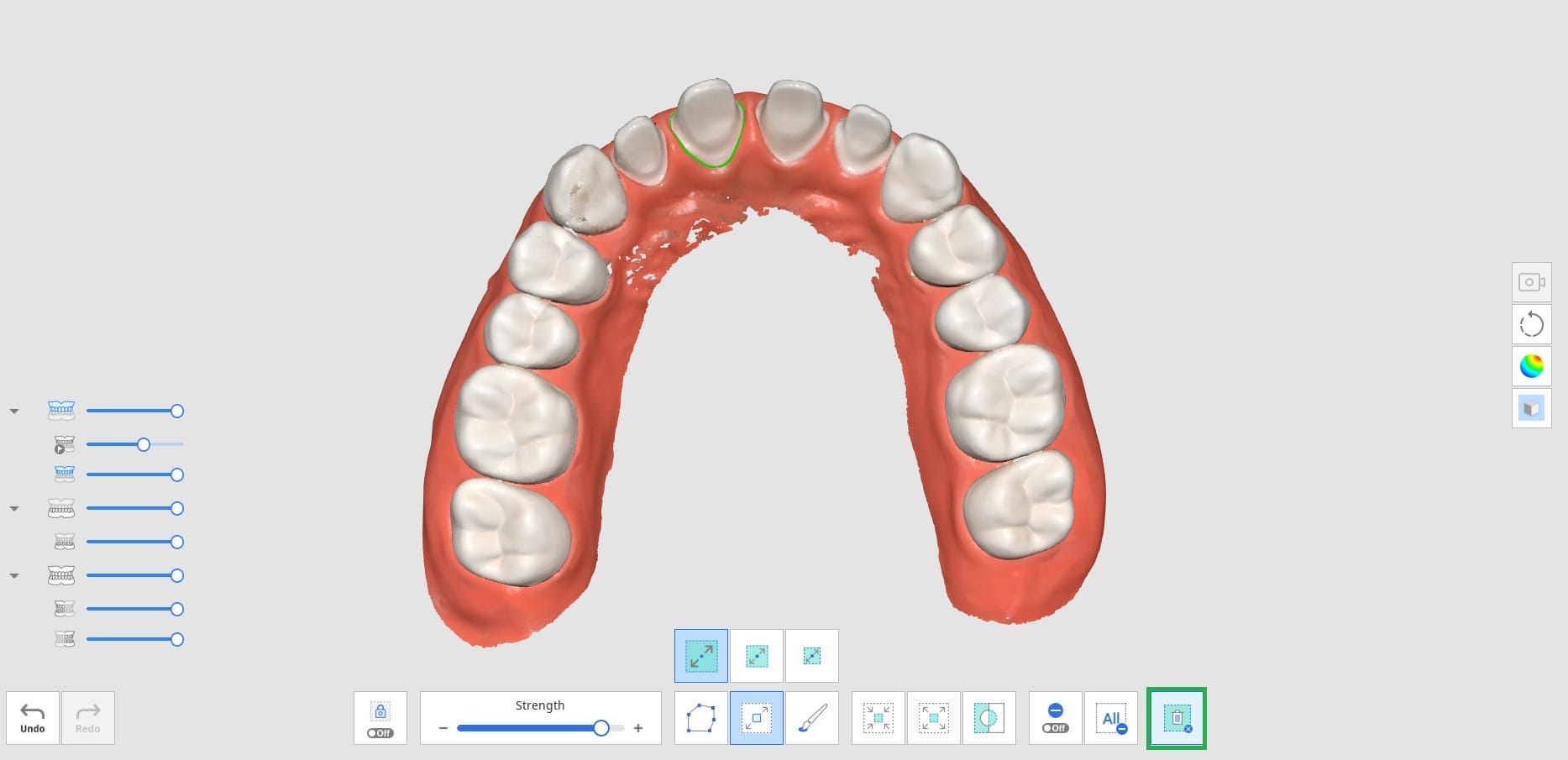

调整“强度”滑杆条来选择要删除的不可信数据的数量。系统将基于可信图来选择数据并在您调整滑杆条时实时进行显示。
增加强度将扩大所选区域。
通过多种选择工具来选择您像删除的区域。
点击“删除所选区域”图标即可删除所有您所选择的数据。

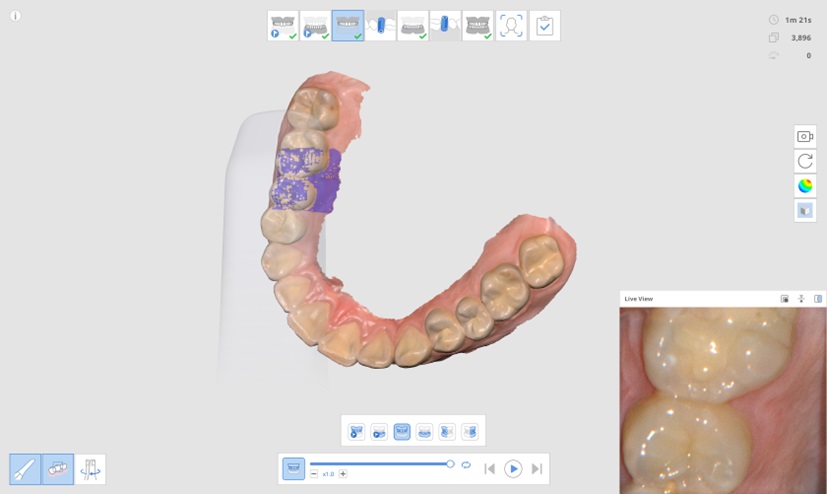

扫描回放

您可以在Medit Scan for Clinics扫描了数据后回放您的扫描过程。该功能有助于检查用户的扫描环境及习惯。

“扫描回放”功能中提供如下工具：

扫描头

可在回放时显示或隐藏扫描头。

扫描区域

可在回放时显示或隐藏扫描区域。

翻转扫描头方向

可在扫描时修改扫描头的方向。

* 不可用于i500及i900

点击“主工具栏”上的“扫描回放”工具图标。
在屏幕左下角选择“扫描回放”选项。扫描头及扫描区域将根据您的选择而显示在视频中。
点击“播放”来开启回放。
所选的步骤将按顺序进行回放。
您可以使用所提供的各种工具来控制视频。

	滑杆条	可从您感兴趣的地方开始播放视频。
	视频播放速度	可更改视频播放速度（x0.5、x1.0或x3.0）。
	重播	可对视频进行重播。
	重播上一个步骤	可回放上一个步骤的扫描视频。
	播放	可开始播放扫描回放视频。
	停止	可停止扫描回放视频。
	重播下一个步骤	可回放下一个步骤的扫描视频。

高清相机

“高清相机”功能可使用扫描仪来拍摄高质量的图片。
点击“主工具栏”上的“高清相机”工具图标。

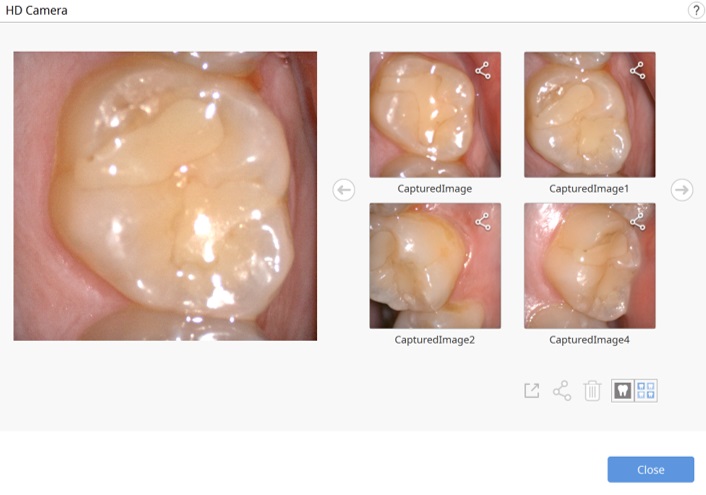

屏幕上将出现“高清相机”对话框。
将扫描头放置在您所感兴趣的区域。
按下手柄上的“扫描”按钮即可拍摄图片。
您可以通过点击图片并输入新的名称来修改图片的名称。
您可以使用对话框底部所提供的下列工具来共享、导出或删除图片。

将所选择的文件导出至本地电脑端。

共享所选择的图片或停止共享图片。

删除所选择的图片。

修改缩略图的查看方式。
当您在保存了所做的修改后退出Medit Scan for Clinics时，程序所获取的图片将以附件的形式被保存至Medit Link中。

测量

1. 在工具中开启「测量」功能。

2. 选择测量感兴趣的区域后，点击「确认」开始合并过程。

3. 使用各种控制选项对扫描数据进行距离、角度、长度、面积等测量。

详情请参阅链接的文章。

🔍 测量

注册基台

之前，您往往不得不接受在实验室中通过台式扫描仪所创建的自定义基台文件或者甚至还要在Medit Clinics创建多余的病例来扫描基台或创建3D数据，从而使“基台数据库匹配”难以发挥其应有的作用。

如今，“注册基台”功能便可让您在患者的病例中直接扫描基台并将其注册为数据库。您需在将植入式夹具放置在患者的口内前先扫描基台并将其注册为数据库。随后，再通过“基台数据库匹配”来使用数据库数据替换扫描数据。

🔎注意

请前往“病例及作业流程示例” > “基台数据库匹配”了解如何使用注册的机台。

“注册基台”功能中提供如下工具：

	添加	可添加基台。您可以通过扫描或导入来进行添加。
	填补基台缺口开启/关闭	可在合并时开启或关闭填补基台缺口的切换键。
	合并基台	可合并经扫描或导入的基台。
	从您的视角填补缺口	可从您的视角来填补基台缺口。
	重置基台	可通过重置来撤销对基台所做出的任何更改。
	在数据库中注册	可将合并的基台注册在数据中。如您勾选了特定的病例，则其便仅可用在该病例中。

点击“主工具栏”上的“注册基台”工具图标。
您将在屏幕底部看到上述的工具。

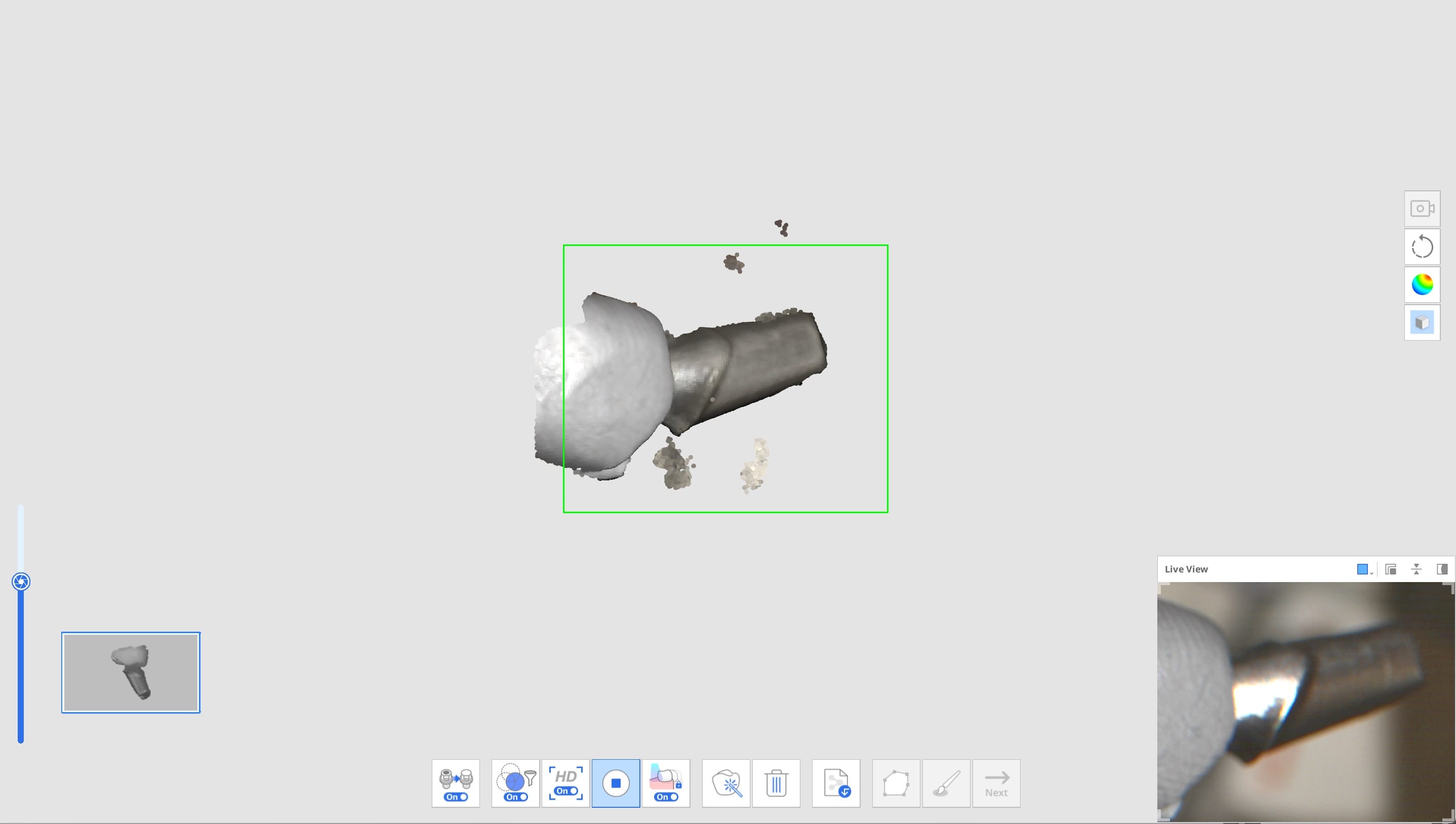

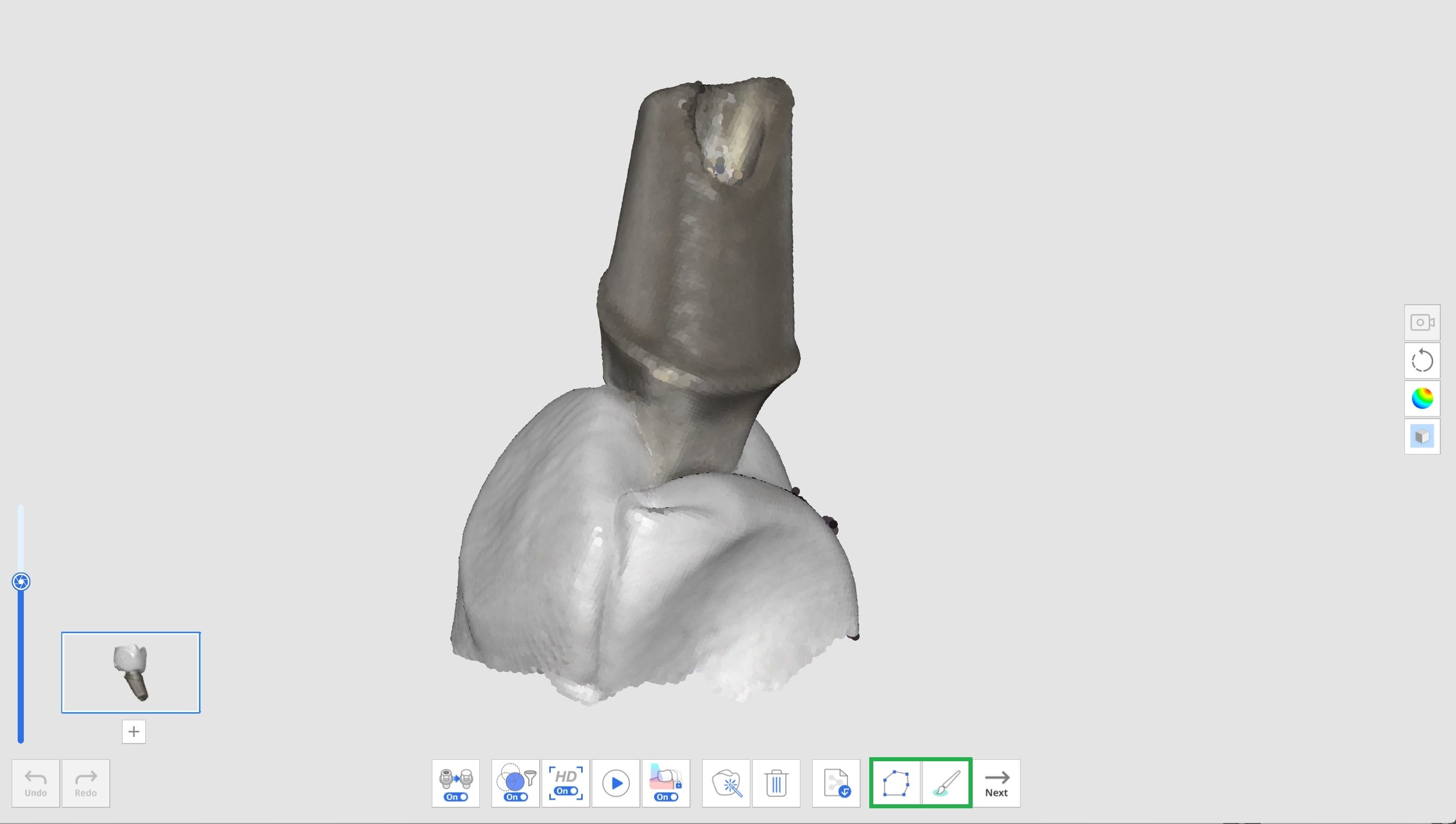

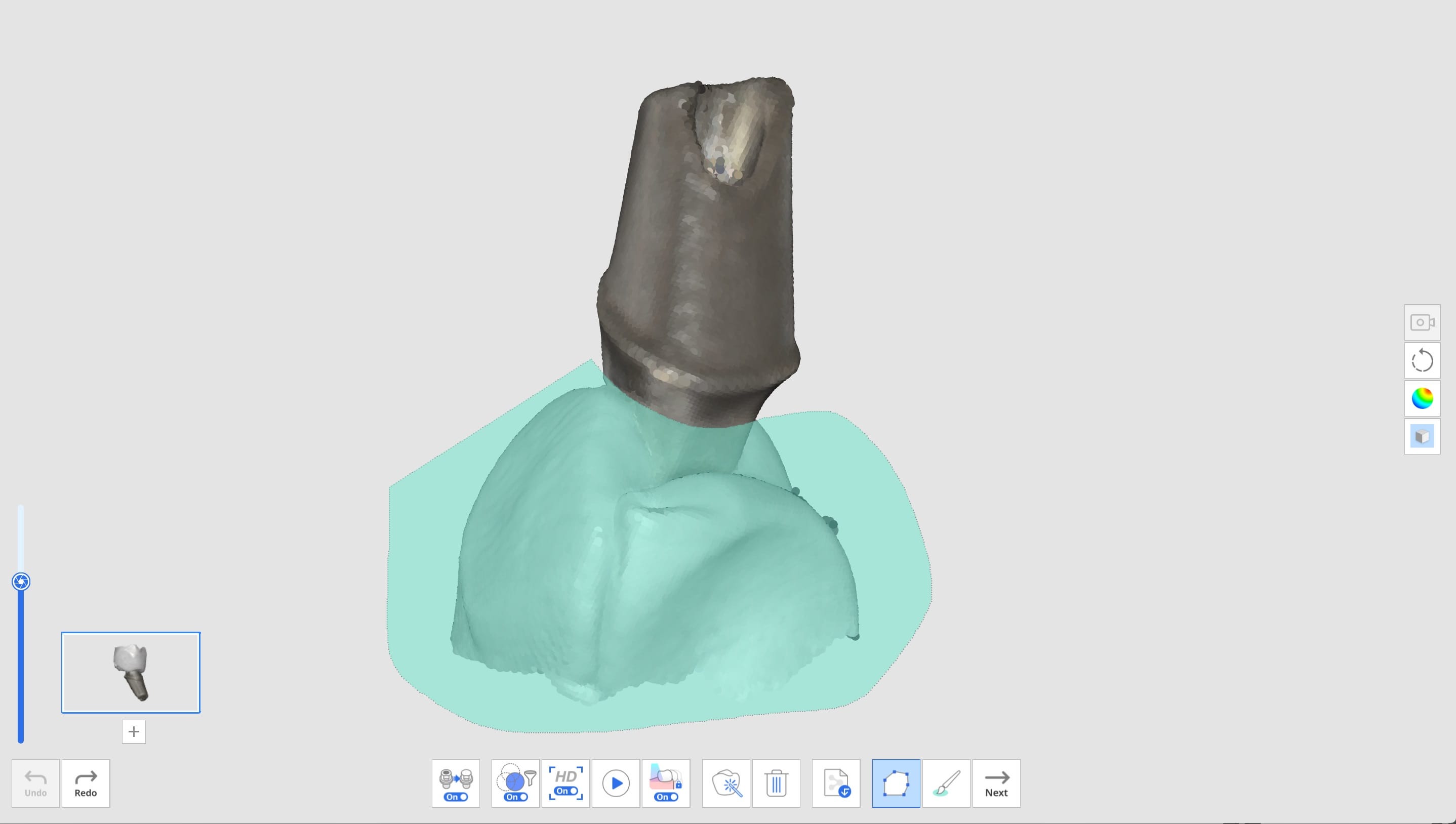

扫描基台。
您可以在停止扫描时使用多边形及笔刷修剪工具来编辑数据。

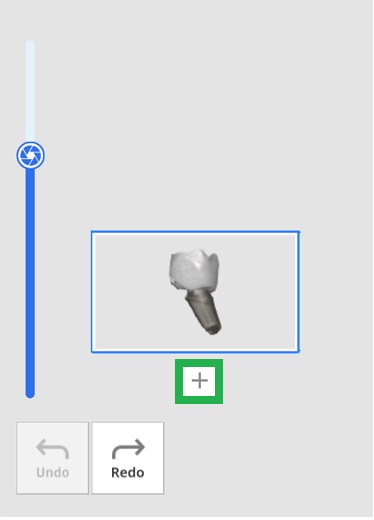

点击基台缩略图下方的“+”按钮来扫描另一支基台。您最多可以扫描并注册6支基台。

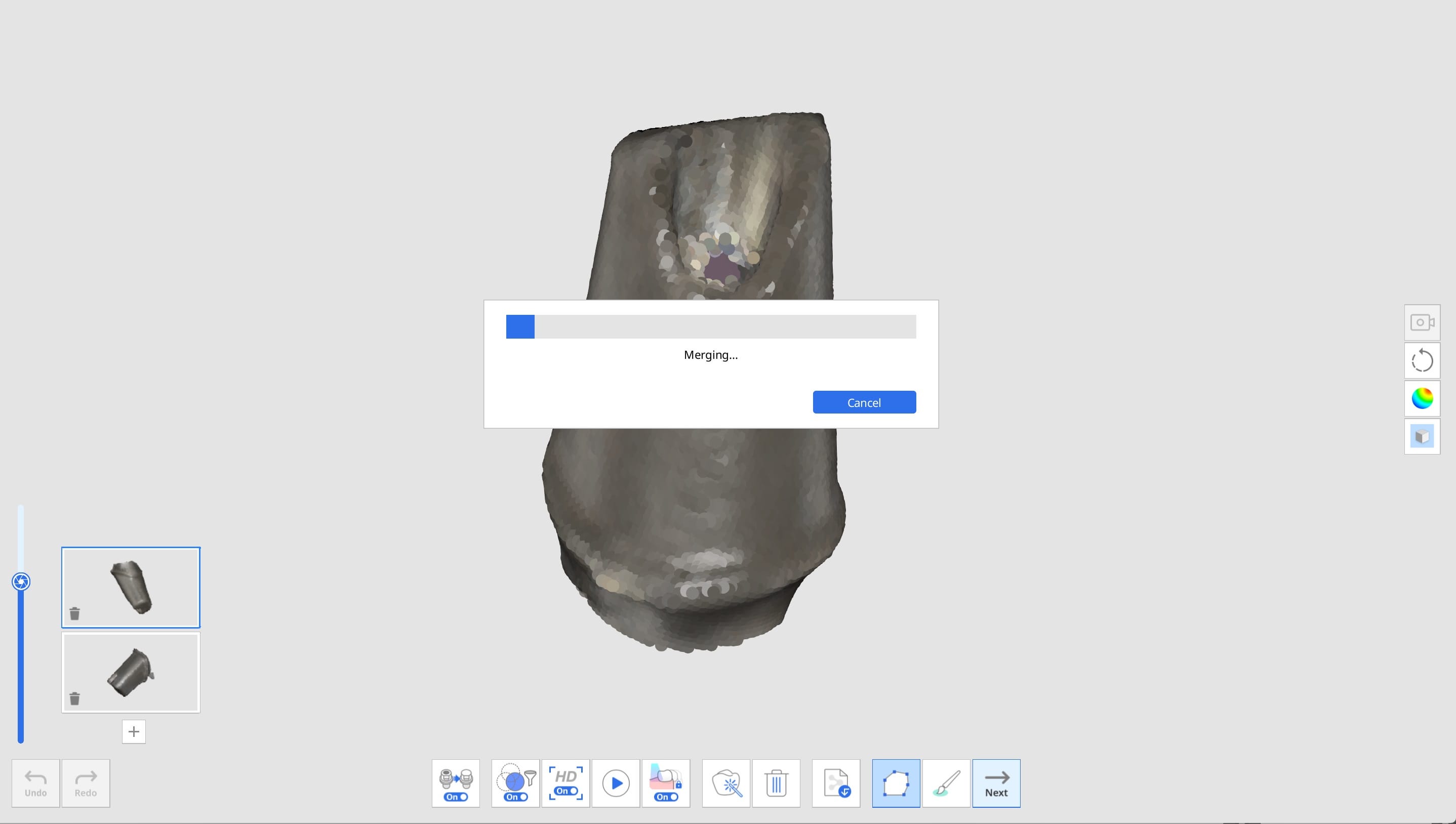

在扫描完所有的基台后，点击“合并基台”按钮即可为数据库注册来合并基台数据。

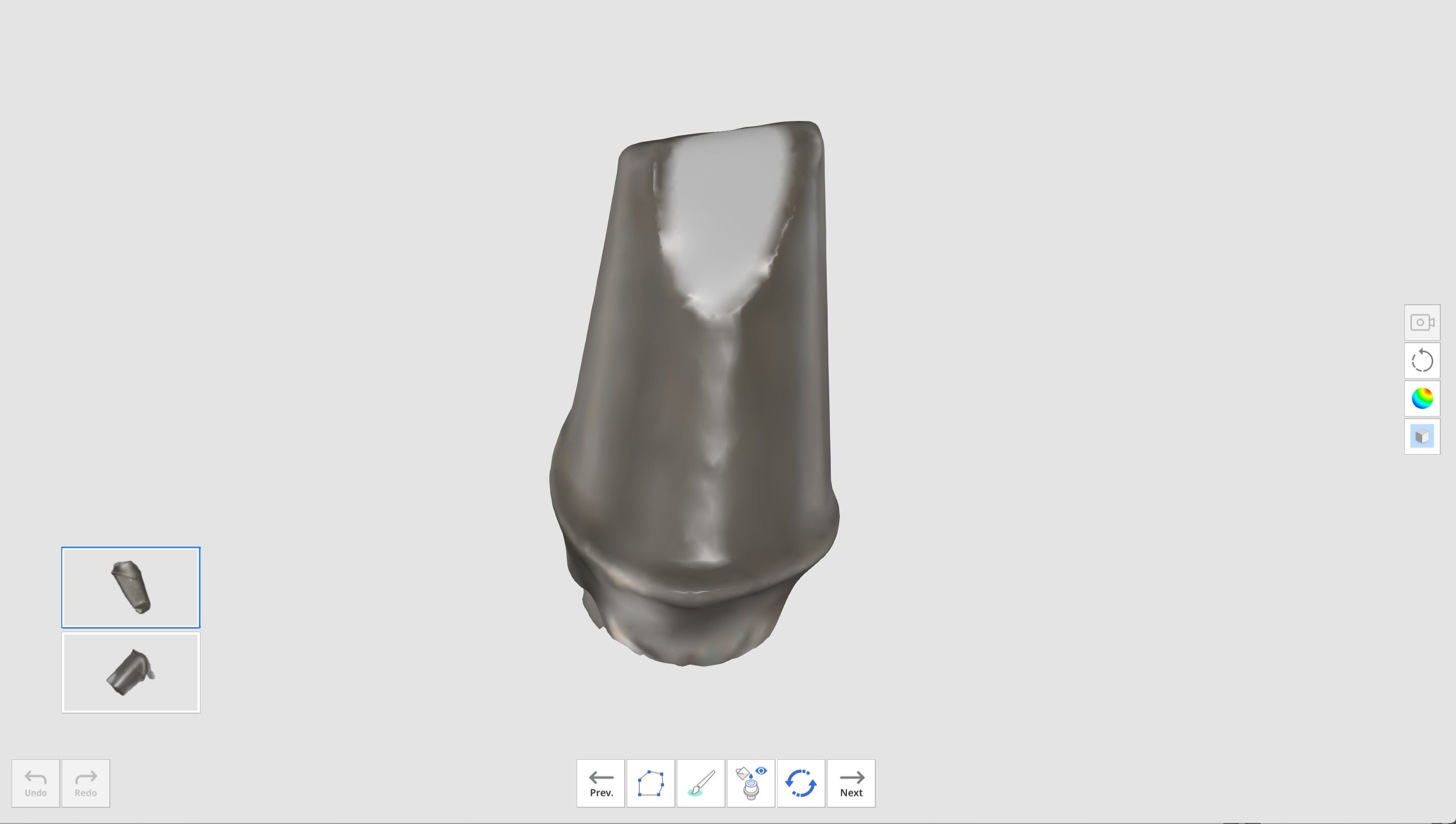

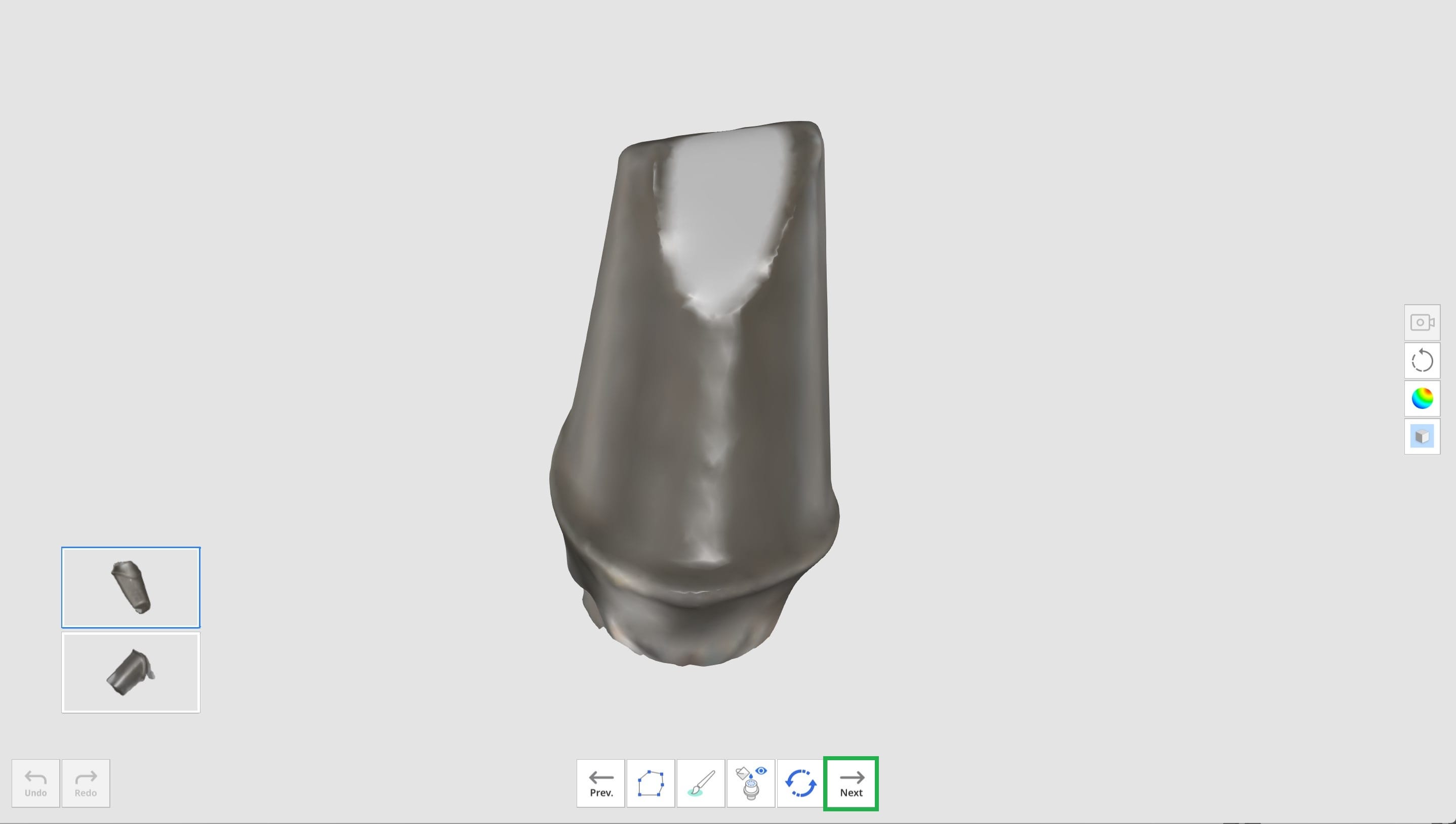

当合并完成后，基台便将随之显示在屏幕上。您可以删除系统自动填补的缺口或在必要时使用多边形及笔刷修剪工具来编辑基台数据。
在编辑完成时点击“下一步”按钮。

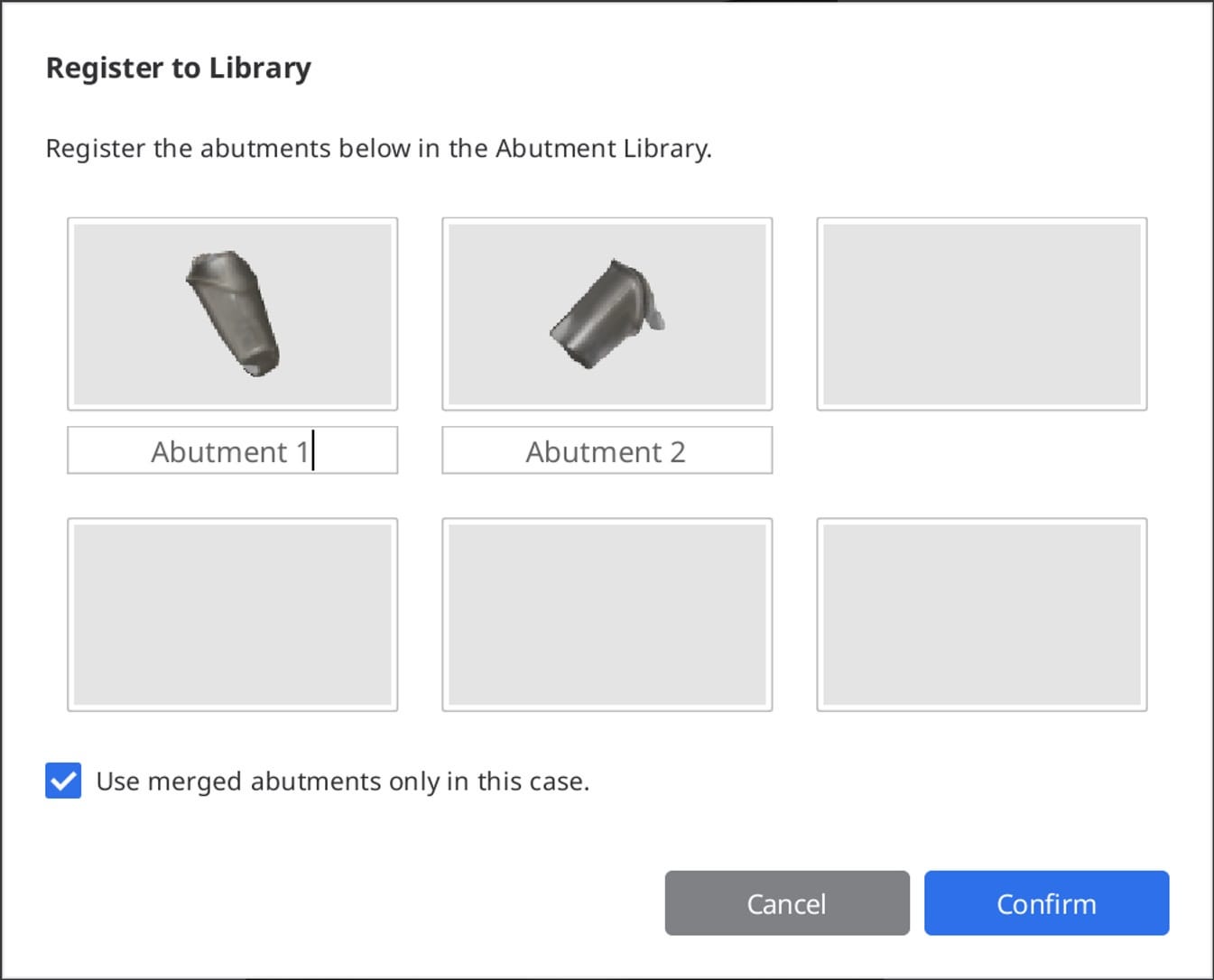

输入每支合并基台的名称并点击“确认”。

🔎注意：

如您想保存基台数据库并将其用于其他病例中，则请取消勾选“仅在此病例中使用合并的基台”勾选框。
随后，数据库便将被注册在“基台数据库”窗口上的“收藏夹”标签而非“单次使用”标签中。这样一来，您就可以随后根据需要在其他病例中对其进行保存及使用。

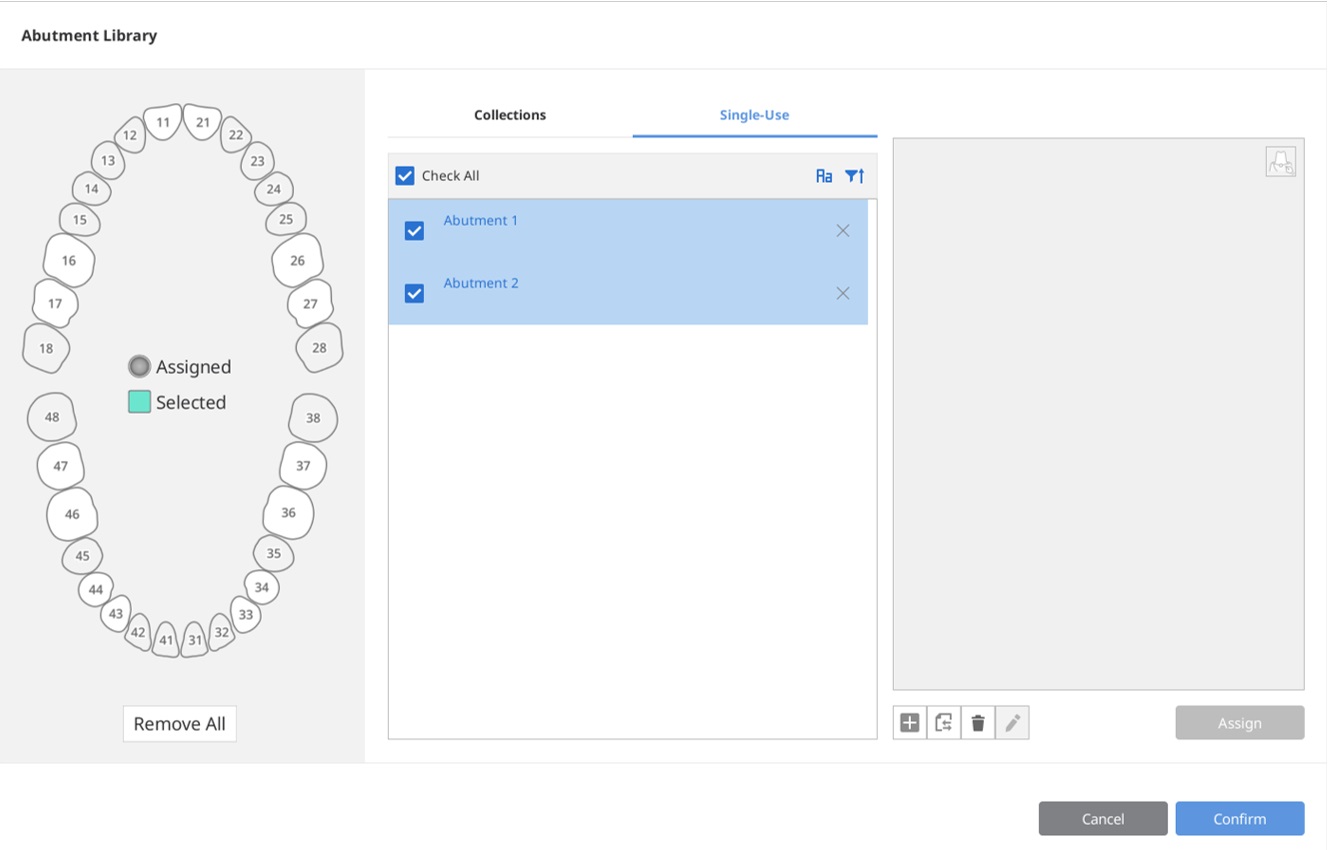

在“基台数据库”对话框出现时检查您的基台是否被成功添加到了数据中。

详情请参阅链接的文章。

🔍 基台数据库管理
点击“确认”即可关闭对话框。

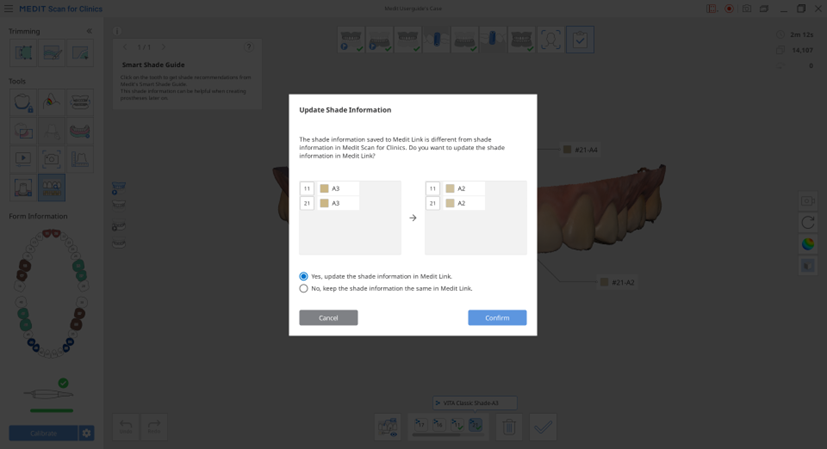

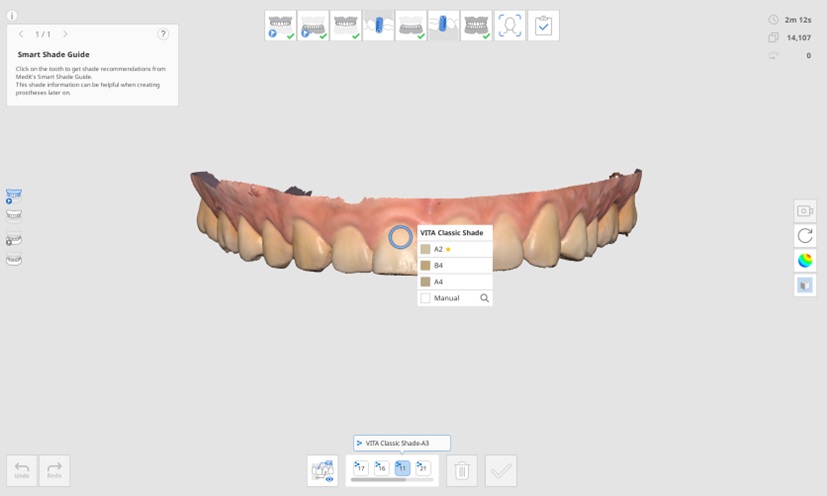

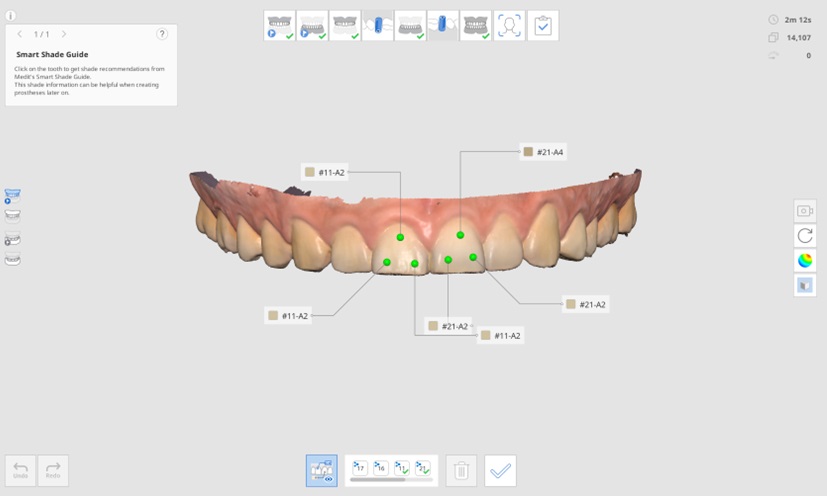

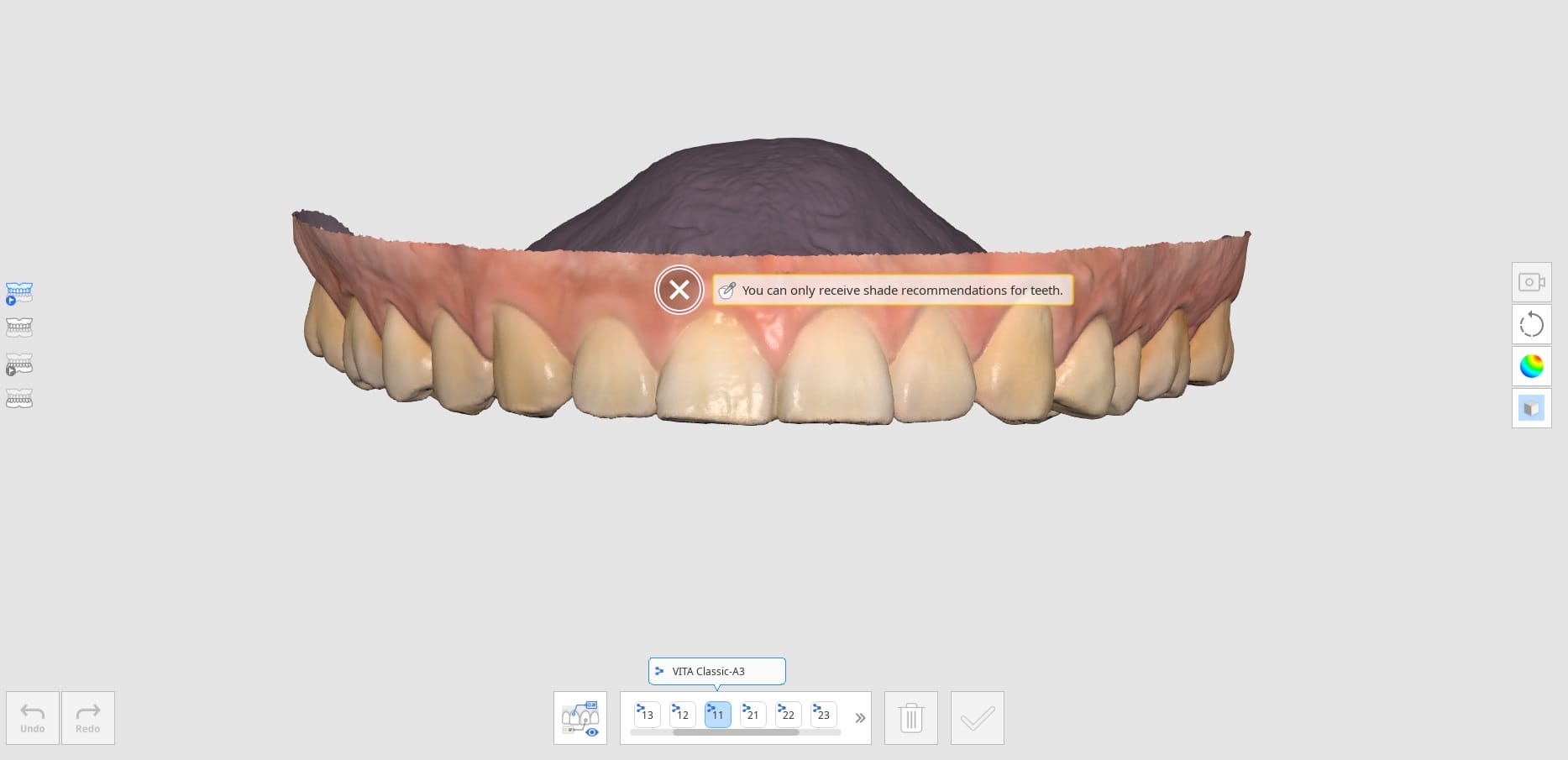

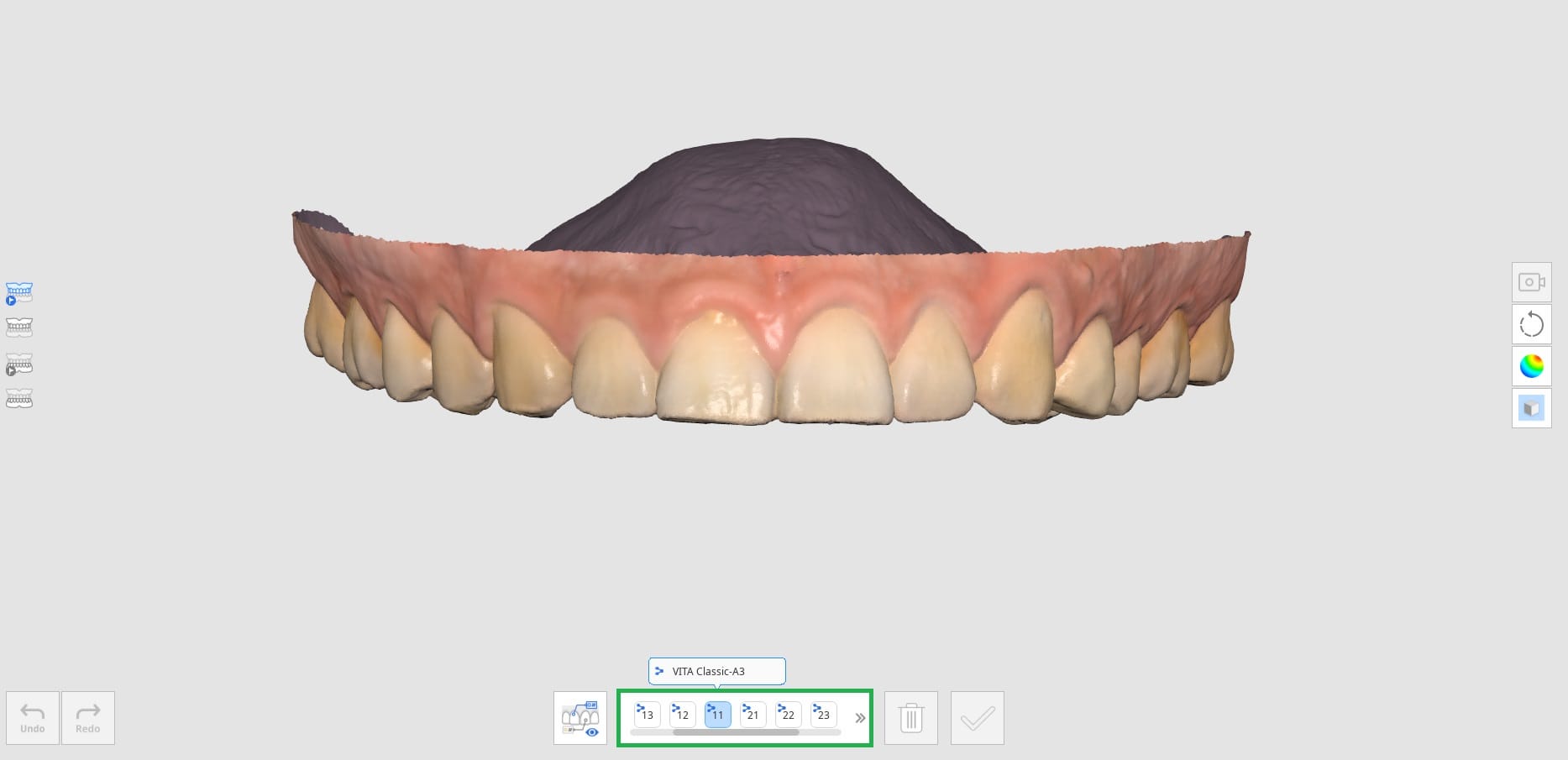

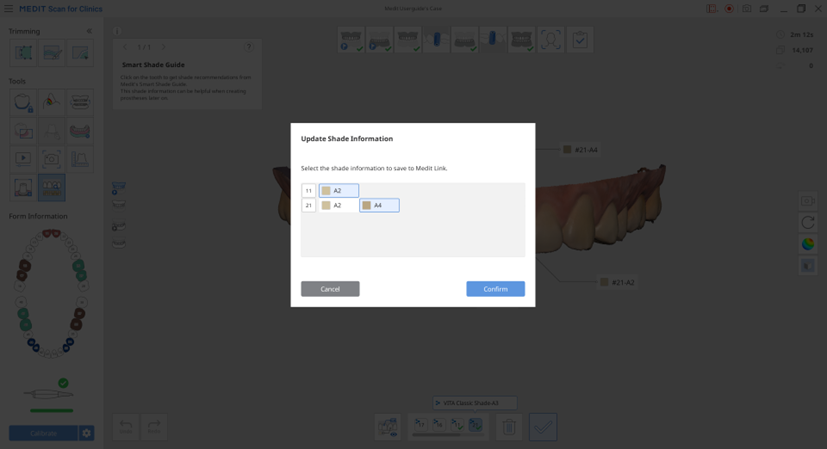

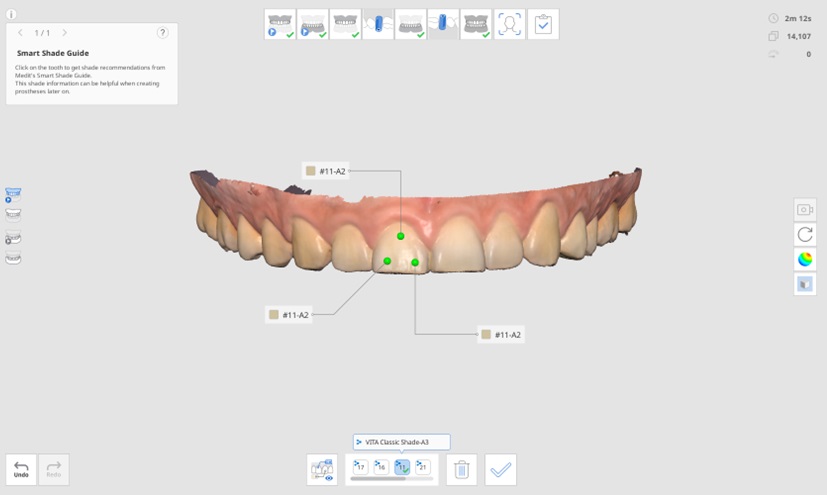

智能比色指南
