i500 组件和设置

2024年06月19日 02:50 更新

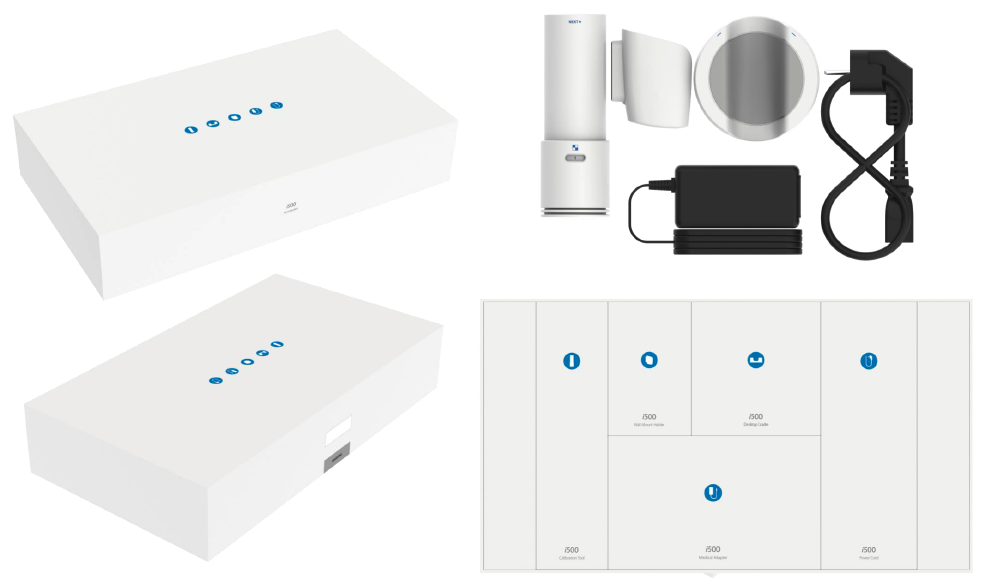

1. i500套件概述

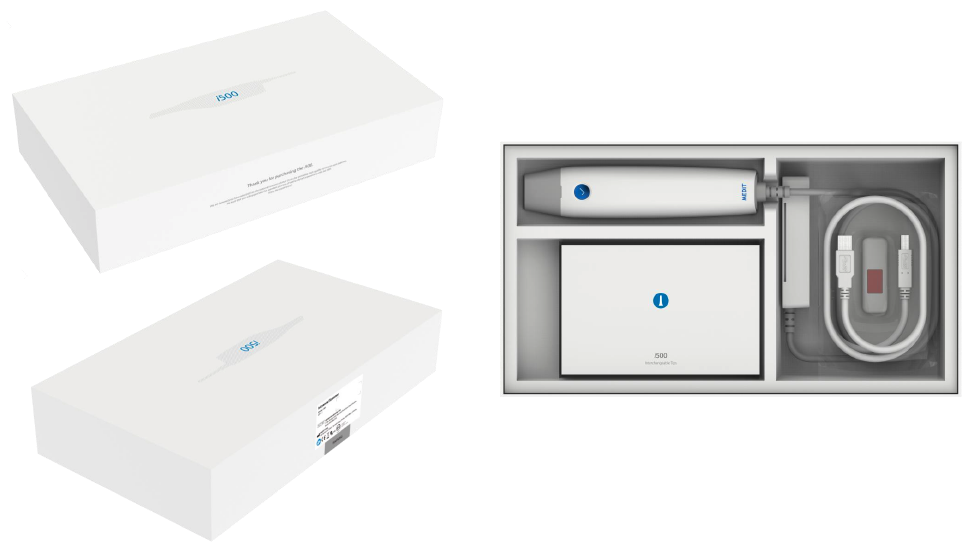

主产品包


配件包

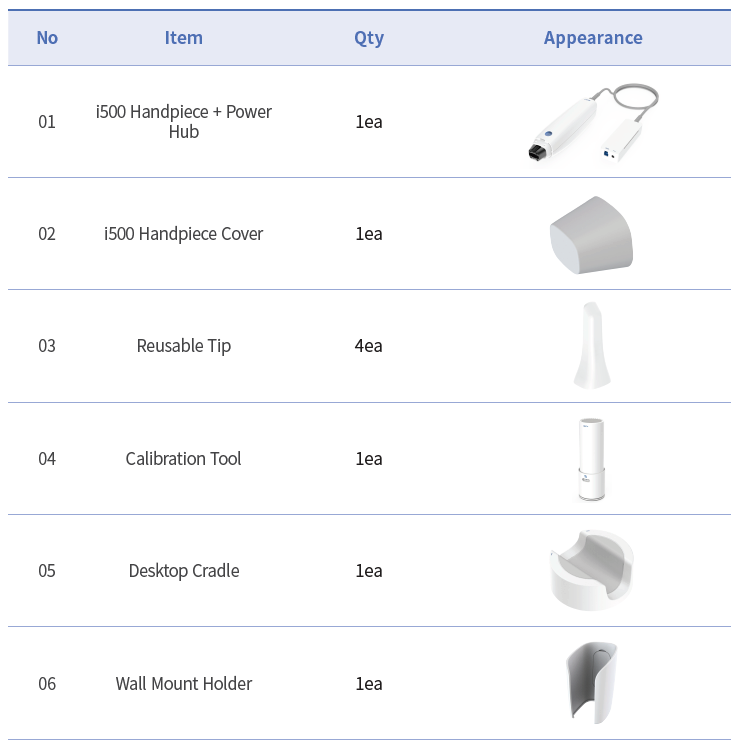

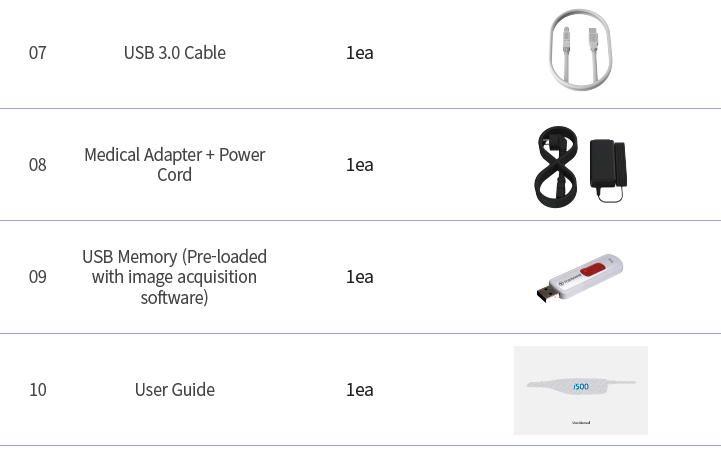

2. i500组件概述

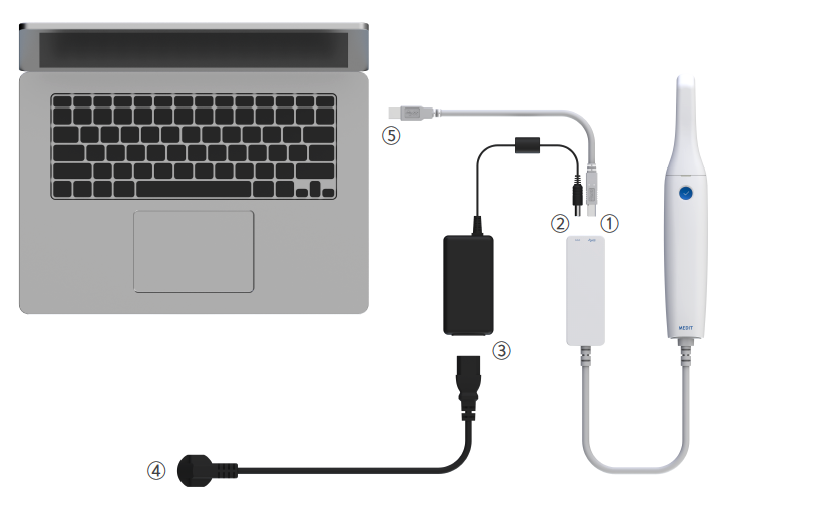

3. 设置i500

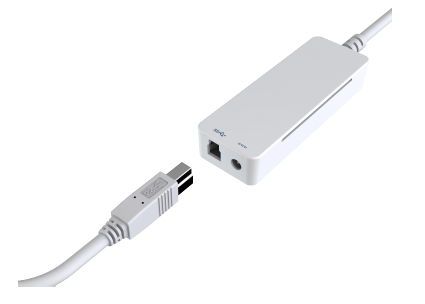

(1) 将USB 3.0电缆连接到电源集线器。

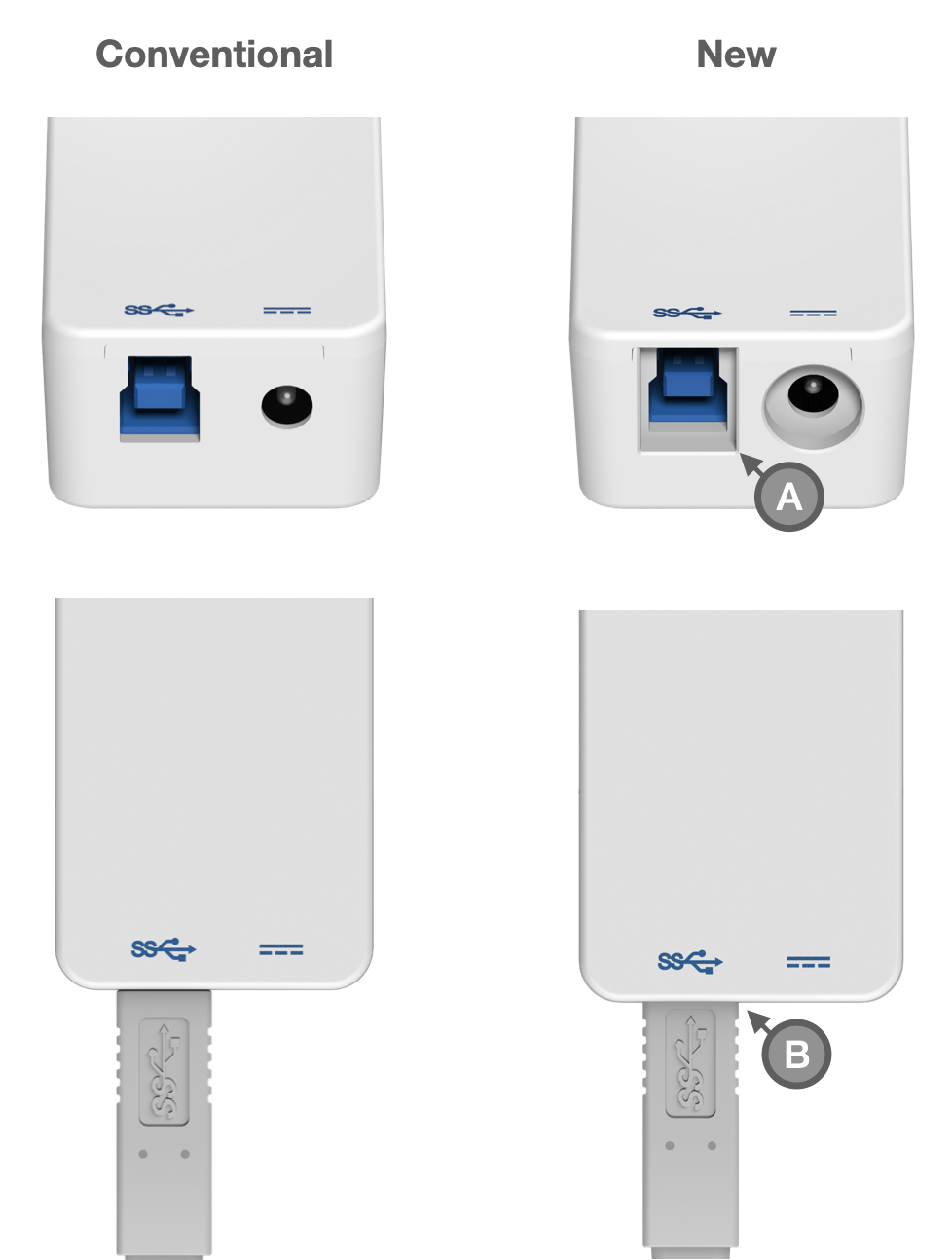

(A) 与传统的i500电源集线器不同，新集线器的端口入口约为3毫米沉头孔。

(B) 请确保电缆有插到底。

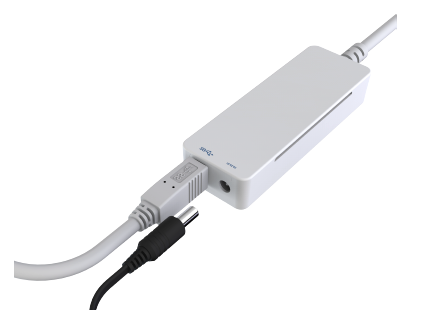

(2) 将医疗适配器连接到电源集线器。

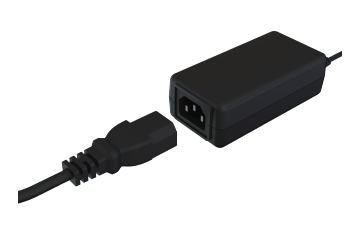

(3) 将电源线连接到医疗适配器。


(4) 将电源线连接到电源插座。

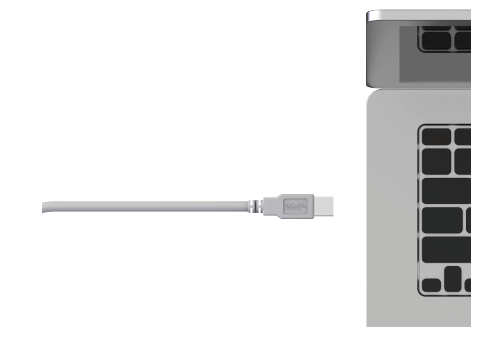

(5) 将USB 3.0电缆连接到计算机。
